Греется нулевой провод в однофазной сети. Греется нулевой провод в электропроводке: причины и способы устранения проблемы

Почему греется нулевой провод в электропроводке. Какие факторы могут вызвать нагрев нуля. Чем опасен перегрев нулевого провода. Как выявить и устранить причины нагрева нуля в проводке. Какие меры помогут предотвратить проблему в будущем.

Основные причины нагрева нулевого провода

Нагрев нулевого провода в электропроводке — серьезная проблема, которая может привести к опасным последствиям. Существует несколько основных причин, по которым может греться нулевой провод:

• Плохой контакт в месте соединения провода
• Перегрузка электрической сети
• Влияние высших гармоник тока
• Ассиметрия нагрузки в трехфазной сети
• Неправильное сечение нулевого провода

Рассмотрим каждую из этих причин более подробно, чтобы понять, как выявить и устранить проблему.

Плохой контакт как причина нагрева нуля

Одна из самых распространенных причин нагрева нулевого провода — плохой контакт в местах соединения. Это может происходить по следующим причинам:

• Ослабление винтовых соединений со временем
• Окисление контактов, особенно в алюминиевой проводке
• Неправильный монтаж и обжим наконечников
• Использование некачественных клеммников

При плохом контакте увеличивается переходное сопротивление, что приводит к локальному нагреву в месте соединения. Со временем это может вызвать оплавление изоляции и даже возгорание.

Как выявить проблему плохого контакта?

Для обнаружения проблемных контактов можно использовать следующие методы:

• Визуальный осмотр соединений на предмет потемнений, оплавлений
• Проверка затяжки винтовых соединений
• Измерение температуры контактов тепловизором
• Измерение падения напряжения на контактах

При обнаружении нагрева необходимо разобрать соединение, зачистить контакты и надежно их затянуть. В некоторых случаях может потребоваться полная замена клеммника или участка провода.

Перегрузка электросети и нагрев нулевого провода

Превышение допустимой токовой нагрузки на электропроводку может вызвать нагрев не только фазных, но и нулевого провода. Причины перегрузки могут быть следующими:

• Подключение слишком мощных потребителей
• Одновременное включение большого количества электроприборов
• Неправильный расчет сечения проводов при монтаже
• Неисправности в электрооборудовании

При длительной перегрузке происходит чрезмерный нагрев проводки, что может привести к разрушению изоляции и короткому замыканию.

Как определить перегрузку сети?

Для выявления перегрузки можно использовать следующие методы:

• Измерение тока в проводниках с помощью токовых клещей
• Анализ показаний электросчетчика
• Контроль температуры проводов и автоматических выключателей
• Частое срабатывание защитной автоматики

При обнаружении перегрузки необходимо пересмотреть схему электроснабжения, увеличить сечение проводов или ограничить одновременное использование мощных электроприборов.

Влияние высших гармоник на нагрев нулевого провода

В современных электросетях все чаще возникает проблема нагрева нулевого провода из-за влияния высших гармоник тока. Это связано с широким распространением нелинейных нагрузок, таких как:

• Импульсные блоки питания компьютерной и бытовой техники
• Частотно-регулируемые электроприводы
• Светодиодные и люминесцентные светильники
• Сварочное оборудование

Высшие гармоники тока могут суммироваться в нулевом проводе, вызывая его перегрев даже при номинальной нагрузке на фазных проводниках.

Как обнаружить проблему высших гармоник?

Для выявления влияния высших гармоник можно использовать:

• Анализаторы качества электроэнергии
• Измерение тока в нулевом проводе
• Контроль формы кривой тока осциллографом

При обнаружении значительного уровня высших гармоник может потребоваться установка фильтров или увеличение сечения нулевого провода.

Асимметрия нагрузки в трехфазных сетях

В трехфазных электрических сетях нагрев нулевого провода часто связан с несимметричной нагрузкой по фазам. При этом возникает ток небаланса, протекающий по нулевому проводнику. Причинами асимметрии могут быть:

• Неравномерное распределение однофазных потребителей по фазам
• Выход из строя одной из фаз
• Обрыв фазного провода

Значительная асимметрия нагрузки может привести к перегрузке нулевого провода и его перегреву.

Как выявить асимметрию нагрузки?

Для обнаружения асимметрии можно использовать следующие методы:

• Измерение токов в фазных и нулевом проводах
• Контроль напряжения между фазами
• Анализ показаний трехфазного счетчика электроэнергии

При выявлении значительной асимметрии необходимо перераспределить нагрузку между фазами или увеличить сечение нулевого провода.

Недостаточное сечение нулевого провода

Иногда причиной нагрева нулевого провода может быть его недостаточное сечение. Это особенно актуально для старых электропроводок, где сечение нуля могло быть меньше фазных проводов. В современных нормах сечение нулевого рабочего проводника должно быть не меньше фазного.

Как определить недостаточное сечение нуля?

Для выявления проблемы можно:

• Визуально сравнить сечение нулевого и фазных проводов
• Измерить падение напряжения на нулевом проводе
• Проверить соответствие сечения проводов проектной документации

При обнаружении недостаточного сечения нулевого провода необходима его замена на провод большего сечения.

Опасность нагрева нулевого провода

Нагрев нулевого провода может привести к серьезным последствиям:

• Разрушение изоляции и короткое замыкание
• Возгорание электропроводки
• Обрыв нулевого провода и перекос фаз
• Выход из строя электрооборудования

Особенно опасен обрыв нулевого провода в трехфазной сети, так как это может привести к появлению опасного напряжения на корпусах электроприборов.

Способы устранения проблемы нагрева нуля

Для решения проблемы нагрева нулевого провода можно предпринять следующие меры:

• Проверить и затянуть все электрические соединения
• Заменить окисленные или поврежденные контакты
• Увеличить сечение нулевого провода при необходимости
• Установить стабилизатор напряжения или источник бесперебойного питания
• Использовать фильтры высших гармоник
• Равномерно распределить нагрузку по фазам
• Заменить старую алюминиевую проводку на медную

Важно помнить, что работы с электропроводкой должны выполняться квалифицированным электриком с соблюдением всех мер безопасности.

Профилактика нагрева нулевого провода

Чтобы предотвратить проблему нагрева нулевого провода в будущем, рекомендуется:

• Регулярно проводить тепловизионное обследование электрощитов
• Периодически проверять затяжку всех электрических соединений
• Контролировать нагрузку на электросеть
• Использовать качественные комплектующие при монтаже
• Своевременно обновлять устаревшую электропроводку

Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную работу электропроводки на долгие годы.

Греется ноль в электропроводке: причины и способы устранения

Нагрев проводов и, особенно, месит их соединений это ненормальный режим их работы. Нагрев возникает либо из-за чрезмерной нагрузки, либо из-за высокого контактного сопротивления. Но иногда случается так, что ноль греется больше чем фаза. В этой статье мы рассмотрим причины нагрева нулевого провода в проводке и способы устранения этого явления.

• Где греется нулевой провод
• Выявление плохого контакта в автомате
• Нагрев нулевой пробки
• Другие причины нагрева
• Чем опасен нагрев нуля

Где греется нулевой провод

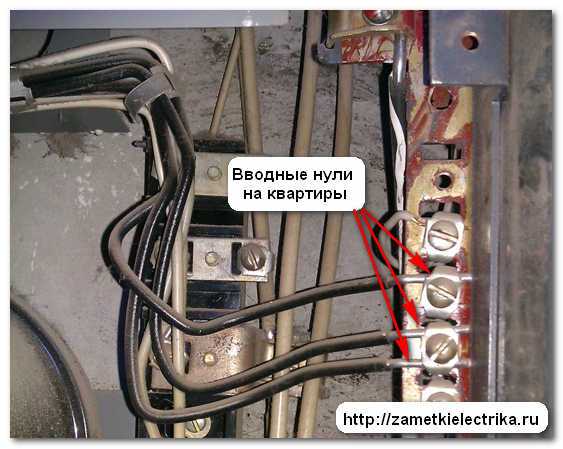

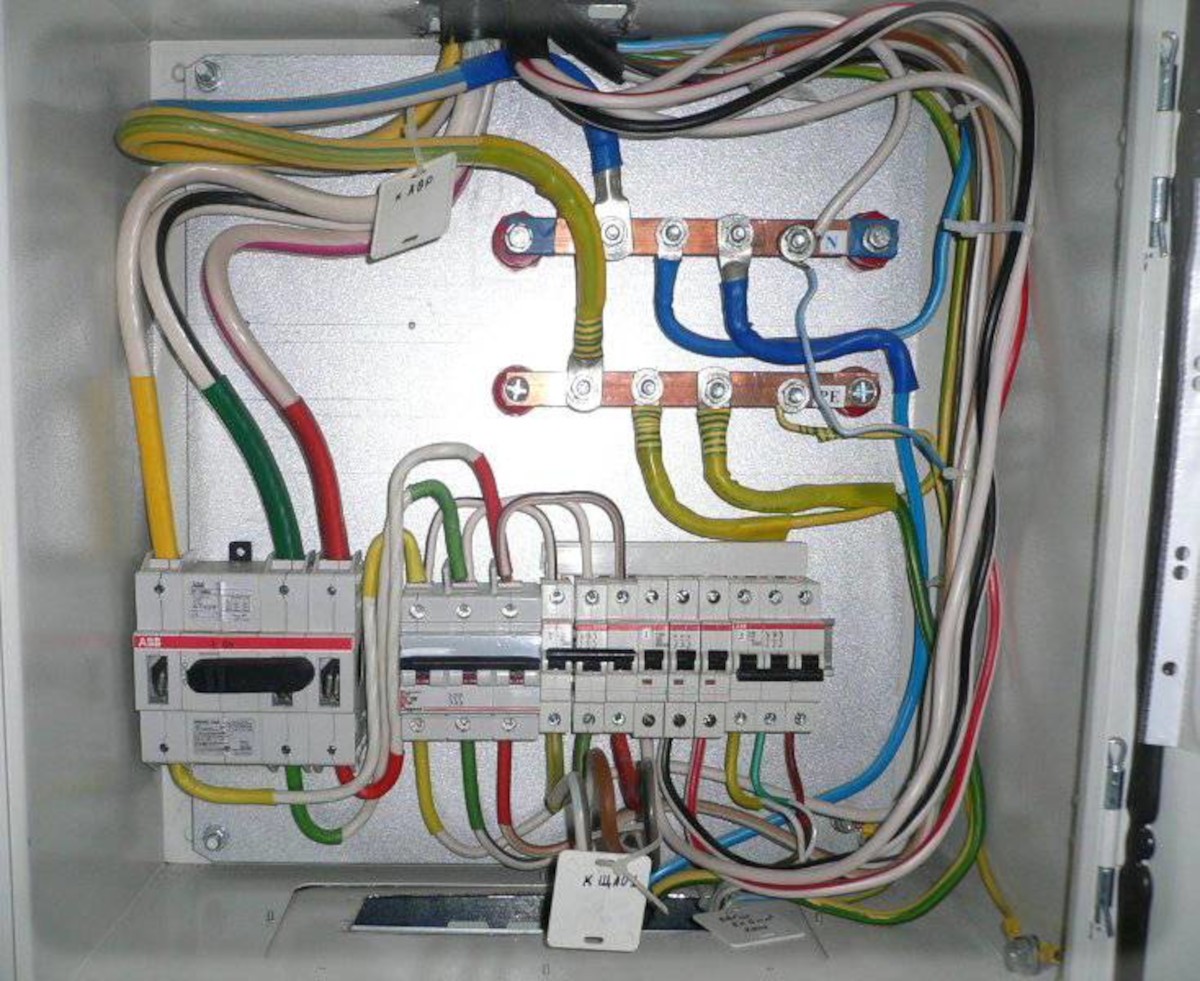

Чаще всего ноль греется в щите на вводе в дом или другом распределительном щите. Это может быть нагрев в клеммнике на вводном автомате. Также это явление наблюдается, если у вас установлены автоматические пробки или пробки с плавкими предохранителями, но в этом случае есть больше мест, которые могут греться. Здесь могут нагреваться винтовые клеммы для подсоединения провода и резьба (цоколь) пробки, а также другие соединения.

Простыми словами есть три фактора, почему нагревается нулевой провод или клемма:

1. Слишком высокая нагрузка.
2. Плохой контакт из-за слабой затяжки проводов.
3. Плохой контакт из-за окислов или нагара.

Если клеммы покрыты нагаром, то происходит лавинообразный процесс усугубления ситуации. Например, нагар появился из-за плохой обжимки или кратковременных перегрузок проводки, в результате возросло переходное сопротивление контакта. Любое сопротивление греется, когда через него протекает ток, а из-за этого нагрева нагара становится еще больше. Рассмотрим каждую из причин на примере ситуаций и их решений.

Важно! Перед выполнением всех работ в электропроводке нужно обесточить электросеть. Если нет возможности это сделать, то с помощью индикаторной отвертки убедитесь, что это ноль, а не фаза. Также, если вы отключите нулевой провод, а фазу не отключите, и при этом хоть один из выключателей освещения или электроприборов будет включен в сеть, то у вас появится «две фазы», то есть на нулевом проводнике появится потенциал фазы опасный для жизни.

Выявление плохого контакта в автомате

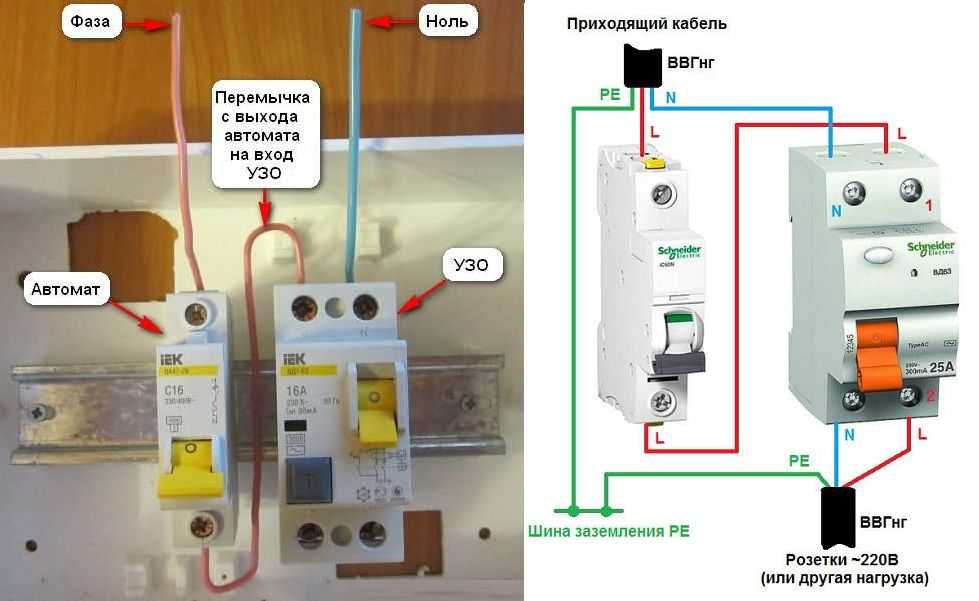

Для подключения проводов к автоматическому выключателю в большинстве моделей используются винтовые зажимы. На фото ниже вы видите последствия плохого соединения в автомате:

Для устранения нужно просто извлечь провод и зачистить его от окислов и нагара, после чего вычистить клеммник любым способом:

1. Удобнее всего использовать маленький надфиль, он отлично влезет в клеммник.
2. Если нет надфиля – можно соскрести нагар жалом шлицевой отвертки подходящего размера или шилом.

После этого нужно хорошо затянуть винт и зажать провод, проверить, чтобы он не болтался. Если ноль на автомате долго грелся, то и его контакты могли повредиться. Если после чистки контактов нагрев не пропадет, то замените автомат полностью. В дифавтомате причины нагрева нуля и его устранения аналогичны.

Нагрев нулевой пробки

Обычно на ноль устанавливают предохранительную пробку, но часто можно встретить и автоматическую пробку, в принципе это функциональный аналог автомата. На картинке ниже вы видите пробку и её патрон (держатель), в который она вкручивается. В этом случае есть два возможных места нагрева – резьба держателя пробки и клеммники, к которым подключаются токопроводящие жилы.

Обратите внимание на поверхность держателя: если она мутная и окисленная – это может быть причиной того что он греется, от этого может выбивать пробки, тогда нужно её зачистить надфилем или наждачкой. Их нужно просто очистить, как и винтовые клеммы.

В розетке ноль нагревается по тем же причинам плохого контакта.

Другие причины нагрева

Провода и контакты, как уже было сказано, могут греться из-за возросшей нагрузки. Здесь есть три варианта проблемы:

1. Токопроводящие жилы сильно тонкие, вы можете заметить нагрев, когда нагрузка на электропроводку возросла, например, зимой, когда вы начали использовать электрообогреватель. Тогда провода в щитке нужно заменить на более толстые.

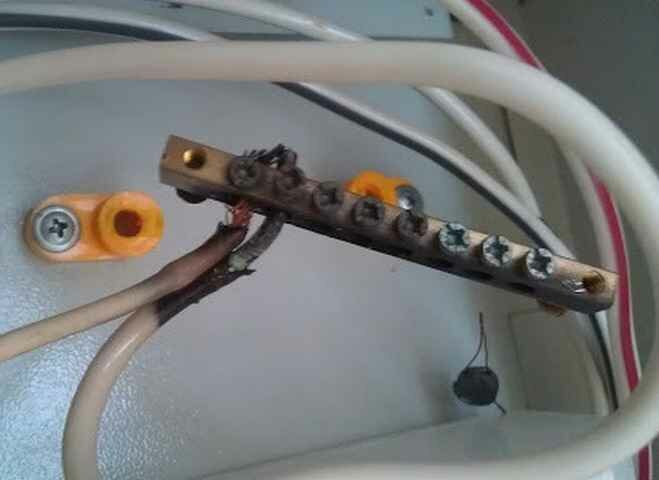

2. Нагрев ноля в шине. В этом случае самая вероятная проблема — плохой контакт винтовых зажимов шины. Чтобы обеспечить контакт сделать то же самое, что и с автоматом – зачистить и протянуть винт.
3. По нулевому проводу течет «лишний ток». Это возможно, если ваш ноль использует сосед для хищения электроэнергии или из-за неумышленных ошибок при электромонтаже. Нужно проверить все соединения, возможно для этого придется раскрывать штробы в стенах или использовать устройство для поиска скрытых подключений.

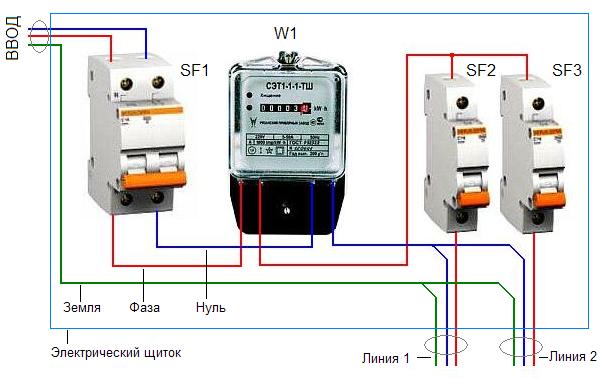

В счетчике ноль греется крайне редко, он там используется только для измерений.

Чем опасен нагрев нуля

Если ноль нагревается – он может отгореть. В однофазной сети это практически не опасно, в худшем случае просто произойдет обрыв нуля и в розетке появится две фазы, как это было описано выше, соответственно ваша проводка функционировать не будет. Если в трёхфазной сети отгорит нулевой провод, например на подъездном электрощите, то произойдет перекос фаз. В результате напряжения в каждой из фаз могу значительно превышать номинальные 220 вольт, из-за чего ваша бытовая техника и другие электроприборы могут выйти из строя.

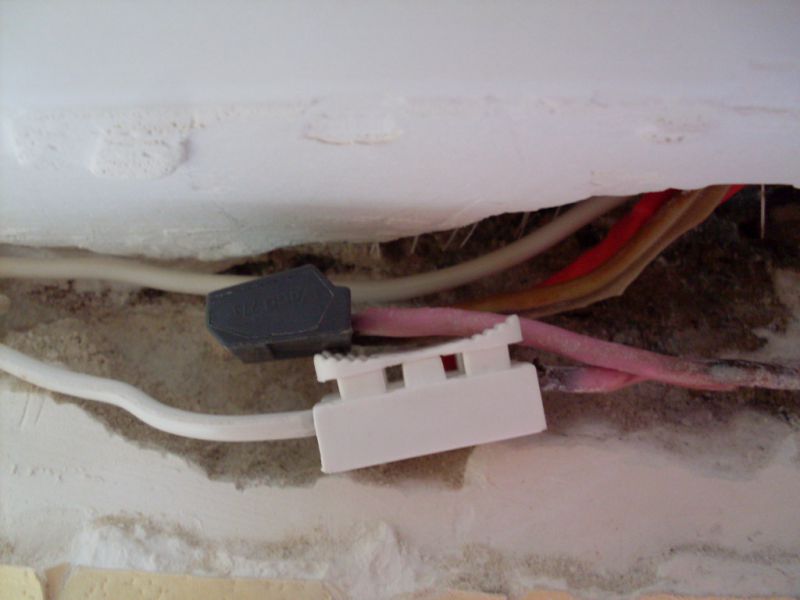

Также нагрев возникает на скрутке, особенно если алюминий скручен с медью напрямую, в таком случае нужно использовать клеммники или болтовое соединение. При этом прямой контакт меди и алюминия исключается прокладкой шайбы между ними.

Теперь вы знаете, почему греется ноль в электропроводке и как устранить это столь опасное явление. Если вы обнаружили чрезмерный нагрев, сразу же приступайте к поиску причины, которая вызвала аварийную ситуацию, либо вызывайте электрика, т.к. дальнейшее развитие событий может быть плачевным!

Материалы по теме:

• В квартире пахнет горелой проводкой
• Причины возгорания электропроводки
• Что делать, если греется кабель

Греется ноль в электропроводке: причины и как устранить

Довольно распространенная проблема старой проводки – нагрев нулевых проводов в распределительном щитке. Если вы столкнулись с такой неприятностью необходимо срочно принимать меры, поскольку обрыв нуля представляет серьезную опасность, особенно в трехфазных цепях электрического тока. Из сегодняшней статьи Вы узнаете, почему греется нулевой провод и как устранить эту проблему.

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

1. Низкая надежность электрического контакта.
2. Влияние высших гармоник.
3. Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

• Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
• Пластичность материала требует регулярного подтягивания соединений.
• Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает. Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.

Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

В старых системах в расчет принималась исключительно линейная нагрузка, в которой присутствует лишь основная гармоника (В Советском Союзе, а впоследствии и на постсоветском пространстве это 50,0 Гц). В соответствии с этим считалось, что нагрузка фазные провода будет всегда выше, чем на рабочий ноль. Из этого следовала невозможность перегрузки нуля больше фазы. Таким образом, защита фаз от перегрева обеспечивала и безопасность нуля.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

• Микроволновые, индукционные, а также дуговые электропечи.
• Светодиодные и газоразрядные источники света.
• Все устройства с импульсными БП.
• Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения. В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля.

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Чем опасен перегрев нулевого провода?

Подобная нештатная ситуация почти гарантированно приведет к обрыву нуля. Чем это грозит, неоднократно упоминалось в других публикациях на нашем сайте. Кратко напомним, о чем в них шла речь, начнем с обрыва нуля в трехфазных сетях.

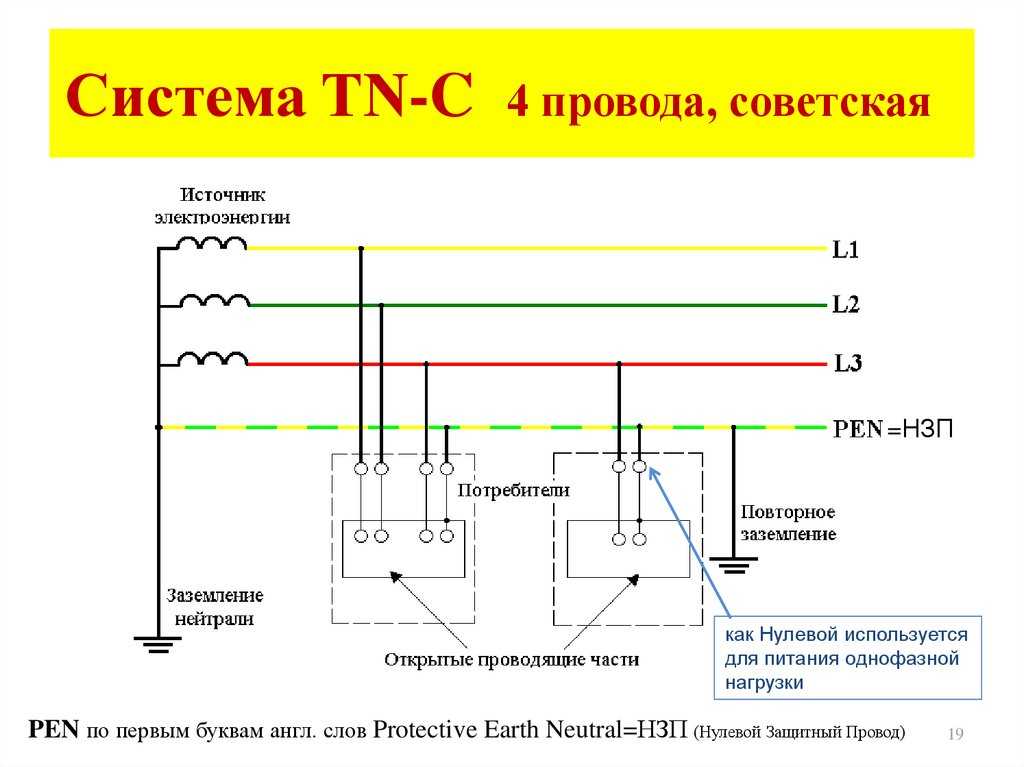

Обрыв нуля в трехфазной сети

Как видно из приведенного изображения, обрыв нулевого провода приведет к несимметрии фазных напряжений, такую нештатную ситуацию также называют перекосом фаз. В результате аварии в однофазных сетях могут образоваться напряжения близкие по величине к линейному, то есть, приблизиться вплотную к 380 В. Чем это грозит бытовой технике и электронике? В лучшем случае сработает защита БП, в худшем, – устройствам потребуется дорогостоящий ремонт.

Если отгорит ноль в системе однофазных нагрузок, то последствия для бытовой техники будут не столь печальные, как случае электрической сети на 3 фазы. Ниже продемонстрированы наиболее вероятные точки обрыва для бытовой сети.

Вероятные места обрыва нуля в квартире

Из рисунка видно, что обрыв возможен на вводных контактных соединениях автомата защиты. Проблемы с электрическим контактом могут образоваться на шине РЕ (особенно, если разводка выполнена алюминиевым кабелем). Последний вариант – обрыв в розетке. При любом из перечисленных вариантов бытовая техника не будет работать.

Казалось бы, ничего страшного, но любой прибор, оставшийся подключенным к сети, приведет к тому, что нейтральном проводе образуется опасный потенциал. В системе заземления TN-C это может создать прямую угрозу для жизни, поскольку на зануленном корпусе появится фазное напряжение. В более современных системах TN-C-S, подобная ситуация приведет к короткому замыканию и срабатыванию АВ.

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Защита от перекоса фаз

Наиболее оптимальный вариант для данного случая – установка реле напряжения.

Реле напряжения

Это устройство обеспечит защиту, как от падения напряжения, так и его чрезмерного увеличения. В качестве альтернативного решения можно предложить установку стабилизатора на всю квартиру. Несмотря на более высокую стоимость преимущества очевидны – «проседание» или перенапряжение не будет вызывать отключение подачи электроэнергии.

electric — Почему я вижу напряжение на нейтральном проводе от моего трехфазного источника питания?

В трехфазных системах есть три «горячих» линии (L1, L2, L3). Часто также будет нейтраль (N) и земля (G). Нейтраль и земля должны быть соединены вместе на вашем служебном вводе). Все три линии отстоят друг от друга на 120 градусов. Нагрузки могут быть присоединены либо по схеме «звезда», либо по схеме «треугольник». В жилых помещениях часто подаются только две из трех фаз (и разные дома получат разные пары фаз, чтобы сбалансировать их).

В конфигурации треугольника нагрузки подключаются между фазами (и нейтраль не требуется). Эта конфигурация является обычной для больших двигателей и в промышленных условиях. В некоторых конфигурациях треугольником клемма вторичной обмотки трансформатора заземлена и обеспечивает нейтраль. Клемма заземления может быть либо одной из трех линий, либо центральным отводом катушки между двумя линиями (создавая конфигурацию треугольника с высоким плечом, поскольку одна из линий имеет гораздо более высокий потенциал (по отношению к земле), чем две другие). ).

В конфигурации «звезда» нагрузки подключаются между линией и нейтралью. Основываясь на вопросе, я считаю, что это используемая конфигурация. Энергетическая компания поставляет три фазы и нейтраль, а заказчик поставляет землю. Обычно нейтраль подключается к земле (которая связана с металлическими стержнями в земле, водопроводными трубами и т. д.). Если нагрузка правильно сбалансирована (это означает, что по каждой фазе протекают одинаковые токи), токи нейтрали будут равны нулю, и нейтраль не будет использоваться.

Тем не менее, три линии редко бывают точно сбалансированы, поэтому будет протекать нейтральный ток, основанный на разнице токов в трех фазах.

Моя гипотеза состоит в том, что нейтраль в здании неправильно подключена к трансформатору энергетической компании. Без хорошего соединения нейтрали напряжение нейтрали не удерживается на уровне потенциала земли (сопротивление заземления обычно составляет 1-20 Ом). Напряжение нейтрали будет дрейфовать в сторону наиболее загруженной линии (поскольку она образует делитель напряжения). Например, если L1 имеет большую нагрузку, а L2/L3 слабо нагружены, напряжение нейтрали будет подтягиваться к L1, в результате чего напряжения L2-N и L3-N станут намного выше их номинального напряжения.

Таким образом, решение будет заключаться в ремонте нейтрального соединения между панелью выключателей здания и трансформатором энергетической компании. Это может быть плохое соединение нейтрали в панели выключателя или неисправный трансформатор. Ремонт может быть опасным, потому что проблема может заключаться в отрезке кабеля, который нельзя легко отключить (если обрыв произошел до главного выключателя здания). Скорее всего, потребуется сотрудничество с энергетической компанией, чтобы отключить вашу услугу или проверить их трансформатор.

У этой проблемы есть аналог в системе с расщепленной фазой, которая распространена в США, и на этом сайте есть соответствующие вопросы:

• Почему мои лампочки светятся ярче, когда работает микроволновка?
• Как определить, почему мерцают лампочки?
• Может ли электричество в моей квартире навредить моему компьютеру? Есть ли простой способ проверить электричество?

электрический — Если у моего теплового насоса нет нейтрали, нужен ли мне нейтральный провод?

спросил 3 года 9 месяцев назад

Изменено 2 года, 5 месяцев назад

Просмотрено 9к раз

У меня был друг провод 10-3 линии для нового теплового насоса. Он подключил красный и черный жилы в доме к двухполюсному выключателю на 60 ампер, а нейтральный белый — к нулевой шине. Наружная распределительная коробка (на фото) имеет клеммы для 2-проводных нагрузок, клемма, где нейтраль заканчивается на нейтрали. Конденсаторный блок теплового насоса имеет только 3 клеммы (L1, L2, GRD).

Мой вопрос: почему я не должен подключать нейтраль к устройству? Должен ли я отключить его от этой клеммы и нейтральной шины выключателя? Мой друг сказал, что я могу приземлиться на него, но не объяснил, почему. Спасибо за вашу помощь в этом вопросе.

• электрика
• электропроводка
• заземление
• 240 В
• тепловой насос

нейтраль не заземлена Это не может быть нейтраль, это должна быть земля.

Нейтраль — это активный проводник под напряжением, по которому в нормальных условиях протекает ток. Для него нормально иметь «падение напряжения» или, точнее, «повышение напряжения». Заземление является защитным экраном и никогда не должно протекать ток, за исключением случаев неисправности.

В вашей установке прибор не использует нейтраль. Закройте провод (наденьте на него проволочную гайку) и обмотайте гайку лентой, потому что они любят падать с отдельных проводов. Шпилька, на которой у вас есть нейтраль, предназначена для заземления. Нейтральная шина будет изолирована от шасси, так как мы находимся где угодно, кроме главной панели.

Объединение/замена местами нейтраль и земля лишает смысла беговые площадки. Людей часто вводят в заблуждение несколько вещей.

• видя внутреннюю часть главной панели, где нейтраль и земля сгруппированы на одной панели. Это исключение, потому что основная панель — это единственное место, где нейтраль соединена с землей, чтобы гарантировать, что напряжение всей системы не будет сильно плавать и останется в пределах 120 В от земли (что помещает нейтраль довольно близко к земле).
• касается 3-контактной сушилки и соединений диапазона, где нейтраль прикреплена к раме сушилки. На самом деле это бутлегерская земля, и она опасна, за исключением того, что она легализована в этих конкретных установках по той логике, что соединения так редко нарушаются.

0

Закройте нейтраль проволочной гайкой, соедините землю с «нейтральной» шиной в разъединителе

Поскольку вашему тепловому насосу не нужна нейтраль, вы просто заглушите ее проволочной гайкой соответствующего размера. Таким образом, земля приземляется на полосу заземления при вашем отключении (хотя она и называется нейтральной полосой, здесь на самом деле это полоса заземления). Таким образом, все надежно заземлено, а нейтраль доступна на тот случай, если контур теплового насоса будет перепрофилирован для чего-то другого, что действительно в нем нуждается.

Кроме того, ваш установщик ответил «нет-нет»?

Тот, кто проложил цепь к этому отсоединению, по-видимому, протянул кабель NM через кабелепровод, что является недопустимым, поскольку NM нельзя использовать во влажных местах (например, внутри внешнего кабелепровода), кроме того, что это непрактичный кошмар для тянуть через трубопровод. Вместо этого правильно использовать набор проводов 10AWG THHN/THWN ; это не должно быть трудно исправить, хотя, к счастью, как и при отключенном выключателе, вы можете выдернуть NM из кабелепровода и запустить THHN на его месте, хотя вам, возможно, придется добавить распределительную коробку на другом конце этого трубопровод проходит до перехода между THHN-in-conduit и NM.

(Причина, по которой я могу понять, что это NM, заключается в том, что бумажный сепаратор, присутствующий в NM (и AC), но не в кабелях для влажных помещений, таких как UF, виден из фитинга внизу справа от коробки, кстати.)

2

Вам лучше надеяться, что он не участвовал в NM-b, потому что это сырое место и против NEC по нескольким причинам. Его нельзя запускать в кабелепроводе или использовать во влажном состоянии. Это должно быть THHN/THWN. С бумагой точно похоже. Это не UF-B, потому что оболочка серого цвета, которую можно использовать, и имеет сплошной сердечник, а не скрученный, как TH.
