Микро 80. Микро-80: первый советский радиолюбительский компьютер для самостоятельной сборки

Как появился первый советский компьютер для радиолюбителей Микро-80. Каковы были его основные характеристики и особенности конструкции. Почему он стал важной вехой в развитии советской компьютерной техники. Какие проблемы возникали при его сборке и эксплуатации.

История создания компьютера Микро-80

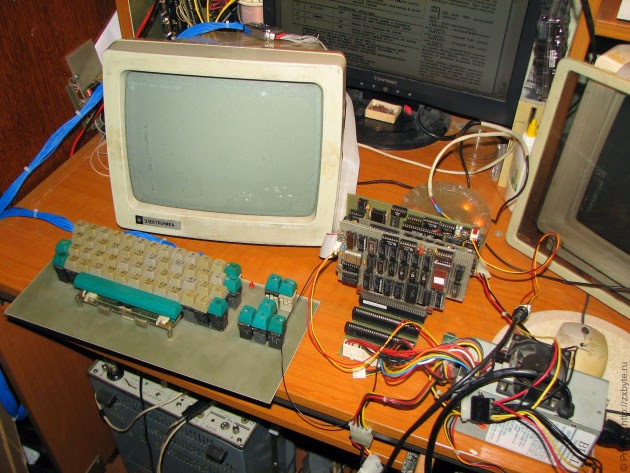

Компьютер Микро-80 стал первым советским компьютером, который можно было собрать самостоятельно. Его разработка началась в конце 1970-х годов, когда советская промышленность освоила производство микропроцессора КР580ВМ80 — аналога американского Intel 8080.

Основными разработчиками Микро-80 были инженеры Геннадий Зеленко, Виктор Панов и Сергей Попов. В 1982 году в журнале «Радио» был опубликован цикл статей, описывающих архитектуру и команды процессора КР580ВМ80. А в 1983 году в этом же журнале начали публиковать подробные схемы и описание компьютера Микро-80.

Архитектура и основные характеристики Микро-80

Компьютер Микро-80 имел следующие ключевые характеристики:

• Процессор: КР580ВМ80 (аналог Intel 8080)
• Оперативная память: 2 КБ в минимальной конфигурации, до 64 КБ при установке модуля динамической памяти
• Постоянная память: 2 КБ
• Видеорежим: текстовый, 32 строки по 64 символа
• Клавиатура: 59 клавиш

Архитектура Микро-80 была модульной, что позволяло собирать компьютер поэтапно и отлаживать работу отдельных модулей. Основными модулями были:

• Процессорный модуль
• Модуль памяти
• Дисплейный модуль
• Модуль клавиатуры
• Модуль сопряжения с магнитофоном
• Модуль динамической памяти (опционально)

Особенности конструкции и сборки Микро-80

Микро-80 был спроектирован на широко распространенной элементной базе — микросхемах серии К155. Это упрощало сборку, но количество микросхем было довольно большим — от 150 до 200 штук в зависимости от конфигурации.

Основные сложности при сборке Микро-80:

• Большое количество паяных соединений
• Необходимость точной настройки и отладки
• Дефицит некоторых компонентов в свободной продаже
• Отсутствие у многих радиолюбителей опыта работы с микропроцессорной техникой

Из-за этих факторов Микро-80 не получил массового распространения, его смогли собрать лишь наиболее опытные радиолюбители. Тем не менее, он стал важной вехой в развитии отечественной компьютерной техники.

Программное обеспечение для Микро-80

Для Микро-80 было разработано базовое системное и прикладное программное обеспечение:

• Монитор — базовая операционная система, прошивалась в ПЗУ объемом 2 КБ
• Интерпретатор языка Бейсик
• Ассемблер для процессора КР580
• Простые игровые программы

Программы для Микро-80 хранились на магнитной ленте и загружались через кассетный магнитофон. Специальный модуль обеспечивал сопряжение компьютера с бытовым кассетным магнитофоном.

Значение Микро-80 для развития компьютерной техники в СССР

Несмотря на ограниченное распространение, Микро-80 сыграл важную роль в развитии отечественной компьютерной техники:

• Стал первым доступным для сборки радиолюбителями микрокомпьютером
• Позволил освоить принципы проектирования и производства персональных компьютеров
• Способствовал популяризации компьютерной техники среди радиолюбителей
• Заложил основу для разработки более совершенных моделей, таких как «Радио-86РК»

Микро-80 стал своеобразным «полигоном» для отработки технологий, которые затем были использованы при создании серийных советских персональных компьютеров.

Современные реплики и эмуляторы Микро-80

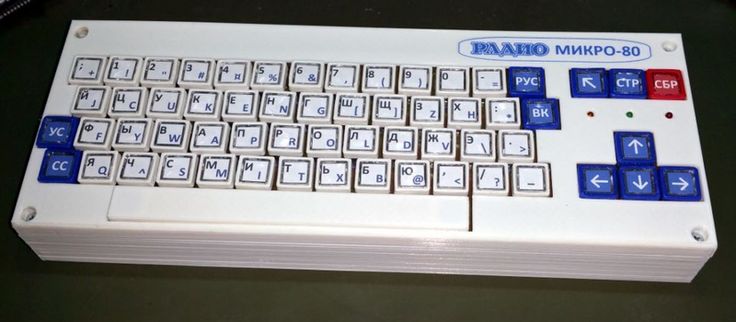

Интерес к Микро-80 сохраняется и в наши дни. Энтузиасты создают современные реплики этого компьютера, используя более совершенную элементную базу. Также разработаны программные эмуляторы, позволяющие запускать программы для Микро-80 на современных компьютерах.

Основные направления современного воссоздания Микро-80:

• Сборка точных копий на оригинальной элементной базе

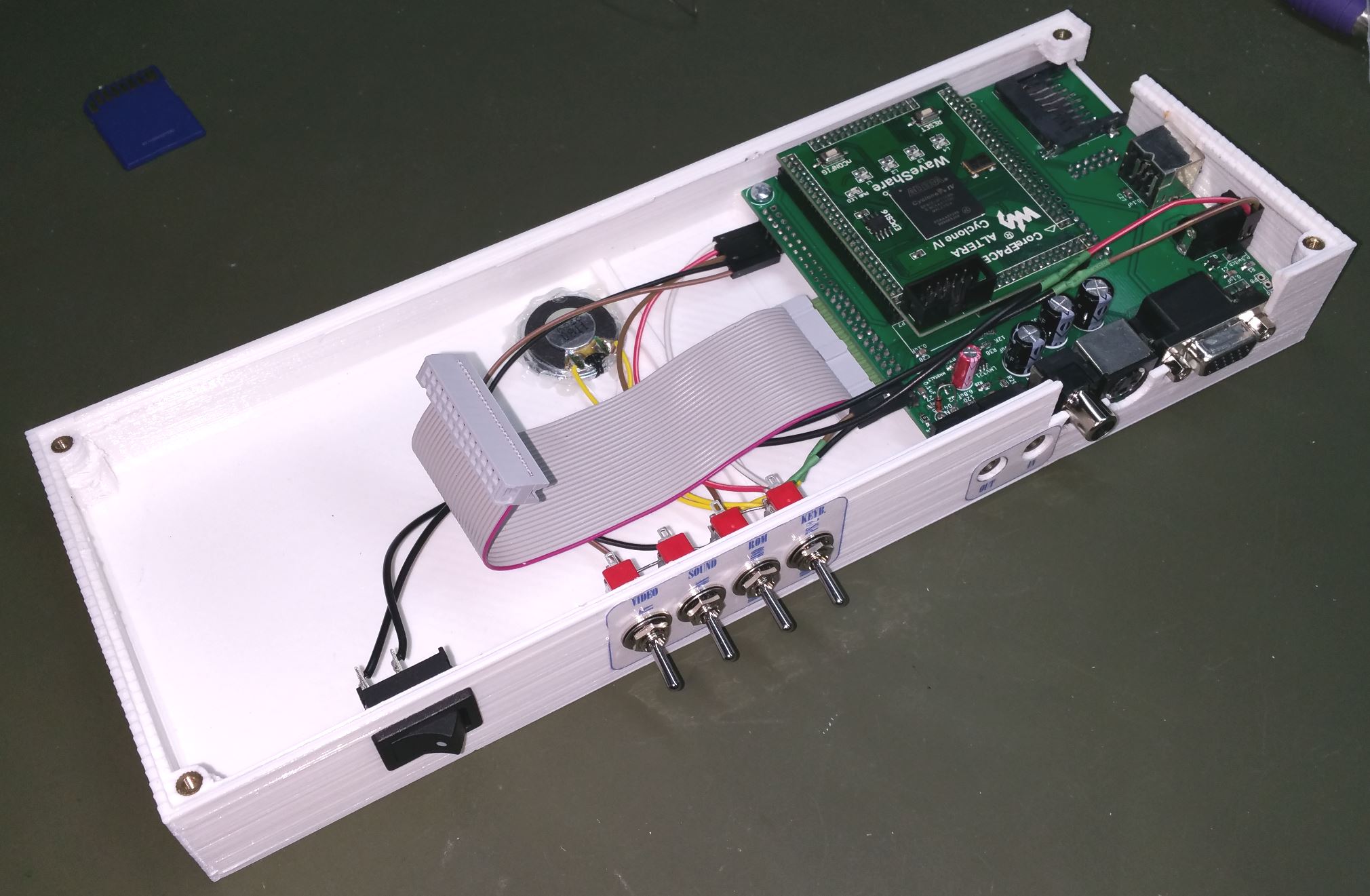

• Создание реплик с использованием современных микросхем
• Разработка программных эмуляторов
• Восстановление и оцифровка программного обеспечения

Это позволяет сохранить важную часть истории отечественной вычислительной техники для будущих поколений.

Сравнение Микро-80 с зарубежными аналогами того времени

Микро-80 создавался в условиях технологического отставания СССР от западных стран. Как он соотносился с зарубежными компьютерами начала 1980-х годов?

• По производительности Микро-80 был сопоставим с такими моделями как Sinclair ZX80 и Commodore VIC-20
• Объем памяти был меньше, чем у большинства зарубежных аналогов
• Графические возможности ограничивались текстовым режимом
• Отсутствовали внешние накопители информации, кроме кассетного магнитофона

При этом Микро-80 выигрывал за счет модульной архитектуры и возможности самостоятельной сборки, что было редкостью для зарубежных моделей того времени.

Проблемы и ограничения Микро-80

Несмотря на новаторский характер, Микро-80 имел ряд существенных ограничений:

• Сложность сборки и отладки для неподготовленных пользователей
• Ограниченные возможности расширения и модернизации
• Отсутствие совместимости с другими компьютерами
• Малый объем доступного программного обеспечения
• Проблемы с надежностью из-за большого количества паяных соединений

Эти факторы ограничивали практическое применение Микро-80 и не позволили ему стать по-настоящему массовым компьютером. Тем не менее, опыт его разработки и эксплуатации был использован при создании более совершенных моделей.

Первый советский радиолюбительский компьютер «Микро-80»

1 / 18 391 Версия для печати Разработчики компьютера Микро-80 — Геннадий Зеленко, Виктор Панов и Сергей Попов Это, пожалуй, самый первый компьютер, который можно было собрать самому благодаря циклу статей в журнале «Радио» в 1982 и 1983 годах. В конце 70-х годов советская промышленность освоила производство микропроцессора КР580ВМ80 (аналог буржуинского i8080), на котором вполне можно было собрать настоящий компьютер. В 1982 году в журнале «Радио» был проведён ликбез по процессору КР580ВМ80 с описанием его команд, и в 1983 году начались публикации схем компьютера Микро-80. Более подробно о истории создания «Микро-80», «Радио-86РК» и «Микроши» можно прочитать в отдельной статье, материал которой подготовлен специально для этого сайта одним из авторов вышеперечисленных компьютеров — Сергеем Николаевичем Поповым. Кстати, это он сам за первым экземпляром «Микро-80»: Компьютер спроектирован по модульной системе. Т.е. его можно было собирать поэтапно модуль за модулем, отлаживая их работу в процессе сборки. Компьютер спроектирован на широко распространённой в то время элементной базе (мелкая логика 155-й серии). Основной проблемой при сборке компьютера было большое количество микросхем порядка 150-200 штук (в зависимости от объёма памяти), но их количество можно было уменьшить, если не паять, к примеру, отладочный модуль (39 микросхем) или модуль динамической памяти. Основные характеристики компьютера «Микро-80» Процессор — КР580ВМ80 ОЗУ — 2КБ (в минимальной конфигурации), 16К-64К в случае установки модуля динамического ОЗУ ПЗУ — 2КБ Видео — текстовый режим 32 строки по 64 символа в строке, наличие инверсного курсора. Клавиатура — 59 клавиш Состав компьютера «Микро-80» Компьютер состоит из следующих модулей: Процессорный модуль. Содержит в себе процессор КР580ВМ80 со схемами тактового генератора, шины управления и буферов шин данных и адреса. Модуль памяти. Содержит в себе 4КБ статического ОЗУ, собранного на 32-х микросхемах КР565РУ2. Возможен вариант 2КБ ОЗУ и 2КБ ПЗУ. Впрочем по выбору пользователя возможны любые варианты исполнения этого модуля. Отладочный модуль. Служит для облегчения отладки компьютера. Содержит в себе кроме платы с микросхемами целый пульт с тумблерами и светодиодами для отображения состояния шин компьютера. Отладочный модуль имеет широкие возможности для отладки работы железа и программ, кроме того с него можно самому вводить программы в память (благодаря режиму ПДП) и запускать их на выполнение. Т.е. можно проверять работу компьютера даже без установленного ПЗУ с «монитором». Дисплейный модуль. Служит для вывода алфавитно-цифровой информации на экран телевизора или монитора. Содержит собственное ОЗУ — 2КБ видео-ОЗУ и курсорное ОЗУ ёмкостью 2КБит. Модуль отображает текстовую информацию в 32 строки по 64 символа в строке. Графического режима нет — отображаемые на экране символы жёстко заданы в ПЗУ знакогенератора, но благодаря псевдографическим символам в знакогенераторе можно худо-бедно что-то нарисовать на экране. Модуль является самостоятельным устройством и может работать не только в составе Микро-80, но и с любым другим компьютером, который сможет обеспечить запись нужной информации в видео-ОЗУ. Интересно, но в видео-ОЗУ и ОЗУ курсора можно только записывать информацию, но не считывать. Это сделано для упрощения схемы дисплейного модуля. Впрочем при установке модуля динамической памяти с 64К ОЗУ области видео-ОЗУ и ОЗУ курсора становятся доступными для чтения. Модуль клавиатуры. Представляет собой порт на КР580ВВ55, к которому подключается клавиатура в виде матрицы кнопок. Модуль сопряжения. Представляет собой два порта, через которые идёт ввод/вывод на магнитофон. Модуль динамического ОЗУ. Служит для расширения объёма ОЗУ. Может содержать до 4-х банков ОЗУ на КР565РУ3 объёмом 16К (1 банк), 32К (2 банка), 48К (3 банка) и 64К (4 банка). Программное обеспечение для «Микро-80» В 2К ПЗУ прошивается монитор. Есть бейсик «Микро-80» (цикл статей в журнале «Радио» в 1985 году). К сожалению, больше ничего написано не было. В 1989 году в журнале «Радио» был опубликован монитор для Микро-80, который совместим с монитором для «Радио-86РК», благодаря чему на Микро-80 можно было запускать часть программного обеспечения для Радио-86РК. Но к сожалению пока что мне не удалось добиться нормальной работы этого монитора на Микро-80. Микро-80 не получил большого распространения — промышленностью он не выпускался, а собрать его могли только немногие любители, которым было не страшно паять компьютер из такого большого количества микросхем. К тому же не все имели опыт сборки и наладки подобных микропроцессорных устройств. Самодельный «Микро-80» …Прошло время, и я решил повторить этот уникальный компьютер. Так как с 1983 года появилось много микросхем, применение которых облегчает сборку компьютера, пришлось переработать схемы всех модулей Микро-80 под более новую элементную базу. По количеству микросхем компьютер вышел немного скромнее оригинала — всего лишь 127 корпусов. Однако я старался по-максимуму оставить оригинальность исполнения (к примеру, можно было модуль динамической памяти сделать на буржуйских 4464 или вообще полностью на статическом ОЗУ, но на 565-й серии собранная плата выглядит приятнее). Даже микросхемы где только можно ставились 155-й серии с самыми старыми годами выпуска, чтобы компьютер был более-менее похож на старую разработку :) После двух месяцев пайки макеток и МГТФа вышло вот что: Соединительная плата (корзина) на ISA-слотах Соединительная плата (корзина) на ISA-слотах Соединительная плата (корзина) на ISA-слотах Процессорный модуль. Для экономии места на нём же расположен модуль клавиатуры и модуль сопряжения для работы с магнитофоном) Процессорный модуль. Для экономии места на нём же расположен модуль клавиатуры и модуль сопряжения для работы с магнитофоном) Процессорный модуль. Для экономии места на нём же расположен модуль клавиатуры и модуль сопряжения для работы с магнитофоном) Модуль ОЗУ и ПЗУ Модуль ОЗУ и ПЗУ Модуль ОЗУ и ПЗУ Плата отладочного модуля Плата отладочного модуля Плата отладочного модуля Пульт отладочного модуля. От описанного в журнале ″Радио″ отладочного модуля отличается наличием 16-ричной индикации шины адреса и данных Пульт отладочного модуля. От описанного в журнале ″Радио″ отладочного модуля отличается наличием 16-ричной индикации шины адреса и данных Пульт отладочного модуля. От описанного в журнале ″Радио″ отладочного модуля отличается наличием 16-ричной индикации шины адреса и данных Дисплейный модуль. Видеопамять выполнена на 2К ОЗУ КР537РУ10. ОЗУ курсора выполнено на одной КР537РУ14 Дисплейный модуль. Видеопамять выполнена на 2К ОЗУ КР537РУ10. ОЗУ курсора выполнено на одной КР537РУ14 Дисплейный модуль. Видеопамять выполнена на 2К ОЗУ КР537РУ10. ОЗУ курсора выполнено на одной КР537РУ14 Модуль динамического ОЗУ объёмом 64КБ собран на 8-ми микросхемах КР565РУ5 Модуль динамического ОЗУ объёмом 64КБ собран на 8-ми микросхемах КР565РУ5 Модуль динамического ОЗУ объёмом 64КБ собран на 8-ми микросхемах КР565РУ5 Самодельная клавиатура для «Микро-80» Самодельная клавиатура для «Микро-80» Клавиатура выполнена на герконовых клавишах от какого-то терминала. Вид клавиш довольно старинный. В отличие от журнального варианта моя клавиатура вся полностью выполнена на обычных клавишах без переключающих контактов. В оригинальном варианте кнопки УС и СС должны быть с переключающими контактами для защиты от дребезга. А кнопка РУС вообще должна была быть с фиксацией. В моей клавиатуре дребезг контактов подавляется на микросхеме К561ТЛ1 (схема её включения не требует наличия кнопок с переключающими контактами). А чтобы избавиться от кнопки РУС с фиксацией используется D-триггер. Т.о. при нажатии на РУС включается режим ввода русских символов, а при следующем нажатии — режим выключается. Для индикации режима «РУС» используется светодиод. Микро-80 с модулем пошаговой отладки программ Микро-80 с модулем пошаговой отладки программ В процессе сборки компьютера был сделан упрощённый модуль пошаговой отладки с 16-ричной индикацией состояния шин адреса и данных, но его возможностей оказалось недостаточно, поэтому пришлось спаять полноценный отладочный модуль: Компьютер в процессе наладки с подключенным отладочным модулем Компьютер в полном комплекте (пока что без корпуса). На экране — заставка монитора Компьютер в процессе наладки с подключенным отладочным модулем Компьютер в полном комплекте (пока что без корпуса). На экране — заставка монитора Микро-80 с отладочным модулем. Включен пошаговый режим отладки Микро-80 с работающим Бейсиком Микро-80 с отладочным модулем. Включен пошаговый режим отладки Микро-80 с работающим Бейсиком Работа с магнитофоном в «Микро-80» Монитор Микро-80 сделан так, что он сам не формирует значения констант задержек для подпрограмм работы с лентой. Поэтому каждый раз при включении компьютера приходится заново заносить эти константы в соответствующие ячейки памяти (#F75D — для константы записи, #F75C — для константы чтения). Т.к. в процессорном модуле может использоваться кварцевый резонатор частотой от 4 до 16 МГЦ, эти константы будут разные для кварцев разной частоты. У меня используется кварц на 16МГЦ, и для него я посчитал константы, для которых можно использовать на PC программы работы с лентой wrkwin32. exe и rrkwin32.exe с установками по умолчанию. Константа записи (заносится в #F75D) равна #32, константа чтения (заносится в #F75C) равна #4B. Видео 31 октября 2019 года в Музее Яндекса проводилась лекция-интервью с Геннадием Вадимовичем Зеленко и Сергеем Николаевичем Поповым, кандидатами технических наук и изобретателями, одними из основных инженеров компьютеров «Микро-80» и «Радио-86РК». Скачать документацию по Микро-80 Скачать информацию по Микро-80: Цикл публикаций по Микро-80 из журнала «Радио» за 1983 год (схемы). В сканах уже исправлены все замеченные ошибки и неточности в схемах Цикл публикаций по Микро-80 из журнала «Радио» за 1985, 1986 и 1989 годы (статьи по Бейсику, монитор, совместимый с Радио-86РК) Прошивки ПЗУ (монитор, знакогенератор, К155РЕ3 из отладочного модуля) и исходник монитора в формате ассемблера Z80 Кодовый блок с бейсиком для Микро-80 и программой для подсчёта контрольных сумм (из журнала «Радио» №1 за 1985 год) Схема моего переработанного варианта Микро-80 Ссылки на сайты по Микро-80: http://micro80. narod.ru/ Ещё один вариант Микро-80

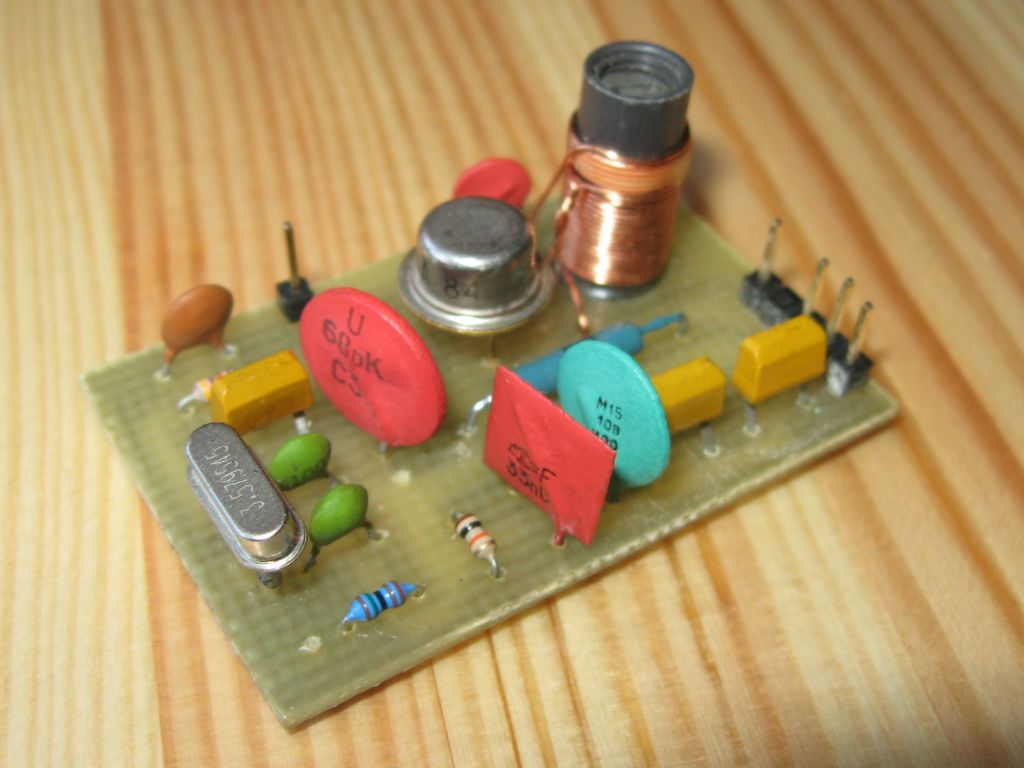

Советы и доработки для QRP трансивера Микро-80

Я до сих пор получаю много писем с вопросами относительно «Микро-80» и постараюсь здесь осветить некоторые из них. Впервые схема «Микро-80» была опубликована в журнале “SPRAT” G-QRP Клуба больше, чем 10 лет назад, (рис.1) и неоднократно перепечатывалась в различных радиолюбительских изданиях.

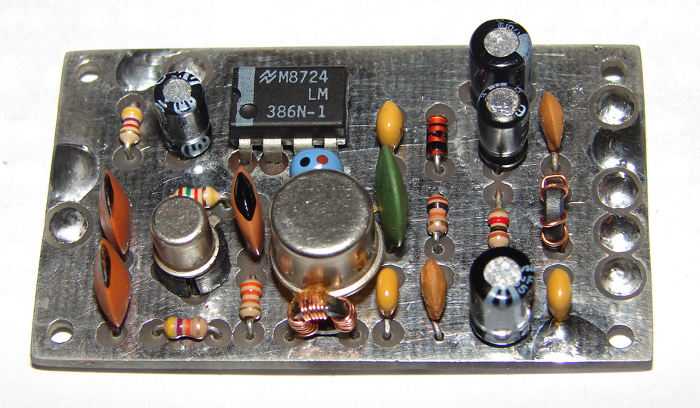

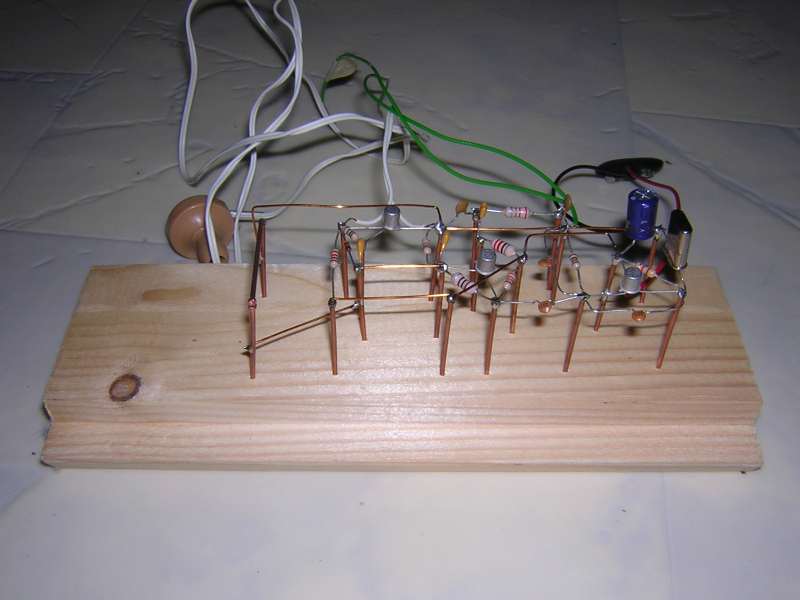

 Это был прототип хорошо известных радионаборов микротрансиверов “PIXIE-2” и “Tiny Tornado”. «Основа» этого микротрансивера — ВЧ транзистор средней мощности Q2, используемый как PA при передаче или смесителя для режима приема.

Обычный xtal генератор на одном транзисторе и простой усилитель звуковой частоты по схеме составного транзистора — дали мне шанс изготовить самый маленький по размерам, но действительно работающий CW микротрансивер. Печатная плата имеет размеры 35×50 мм, и это был рекорд миниатюризации в течение нескольких лет.

Сравнив схему микротрансивера “PIXIE-2”, Вы увидите тот же самый “Микро-80”, но два транзистора в усилителе НЧ заменены интегральной микросхемой LM386, только и всего.

Рис. 1. Принципиальная схема микротрансивера МИКРО-80.

Прежде всего, надо заметить, что “Микро-80” разработан в основном для диапазона 80 м. Многие эксперименты показали, что наилучшие результаты получаются именно на 80 м. Хотя некоторые экземпляры трансивера могут работать достаточно неплохо на 40, 30 и 20 м диапазонах. Но выходная мощность и чувствительность в режиме приема в диапазоне 20 м слишком низки.

Мои испытания с вариантом на 20 м дали приблизительно 25 uV чувствительность и 70 — 80 mW выходной мощности. Те же самые испытания с вариантом на 80 м дают больше, чем 300 mW на выходе и лучше, чем 5 uV чувствительности приемника. Качество CW-сигнала оставалось хорошим для любого варианта.

Относительно выходного/входного фильтра. Мне часто задают вопросы относительно используемого обычного параллельного фильтра. Почему не фильтр нижних частот? В ответе на этот вопрос теория отсутствует, одна только практика. Я пробовал разные типы фильтров, но лучшие результаты мне дал обычный параллельный фильтр с отводом от части индуктивности.

При этом получалась самая высокая выходная мощность без ухудшения параметров при приеме. Пробуйте сами разные варианты фильтров, пожалуйста, и вы в этом убедитесь!

Много вопросов относительно возможности перестройки по частоте. Жаль, что самая простая схема генератора исключает возможность сохранения высокой стабильности при перестройке по частоте с помощью переменной индуктивности или емкости. Нестабильность частоты может быть столь значительной, что связь станет невозможной.

Во-вторых, вы будете иметь большой частотный «сдвиг» между RX и TX, я пробовал — приблизительно 20- 30 кГц! Хороший единственный способ – это использовать кварцевый генератор с “уводом” частоты с помощью переменного конденсатора или переменной индуктивности (рис.2).

Рис. 2. VXO с переменным L и C.

Впрочем, желающие могут поэкспериментировать с перестраиваемым генератором, подключенным через хорошую «развязку». Такой «развязкой» может быть истоковый повторитель на полевом транзисторе типа КП303 или КП302. Мои эксперименты с эмиттерным повторителем на транзисторе КТ315 положительных результатов не дали, и я отказался от дальнейших усложнений схемы, поскольку главной целью было создать простейший работающий микротрансивер.

Где-то на страницах SPRAT мне попадался материал, где описывался вариант «увода» частоты кварца вверх и вниз с помощью одновременно последовательно включенных катушки индуктивности и КПЕ. К сожалению, все мои старания с подбором необходимой для этого индуктивности ни к чему не привели.

Конденсатор последовательно с xtal может дать Вам частотный сдвиг приблизительно 2-3 кГц вверх от основной частоты кварца, а индуктивность — 1,5- 2 кГц вниз. Обычно, я использую переменный конденсатор от 5 до 50 pF и могу сдвигать 14060 кГц xtal к 14070 кГц без проблем. Между прочим, этот метод дает мне, возможность использовать 20 м версию “Микро-80” для приема станций PSK31 на 14070 кГц.

Вы можете пробовать это также, и я уверен, что вы будете иметь большое удовольствие!

Следующий вопрос касается источника питания. «Микро-80», подобно другим приемникам прямого преобразования, имеет высокое усиление по звуковым частотам. И в связи с этим — очень высокую чувствительность для малейшего фона переменного тока от источника промышленной частоты.

Я сомневаюсь, что Вы сможете формировать источник питания самого высокого качества с импульсами тока меньше чем 5 uV! С любым сетевым блоком питания вы будете слышать фон переменного тока частотой 50-100 Гц в ваших наушниках. По схеме видно, что телефоны соединяются с «плюсом» источника питания непосредственно.

Так что рекомендую использовать батарею от 9 до 12 вт емкостью 1A/час. Я имел хорошие результаты, используя NiMn аккумулятор от переносного кассового аппарата. Такой аккумулятор мог работать на протяжении дня без подзарядки.

Для работы в автономных условиях я также использовал солнечные батареи совместно с аккумулятором (рис.3).

Рис. 3. Схема питания от солнечной батареии и Ni-Mn аккумуляторов.

Многие радиолюбители используют компьютер совместно с трансивером. Вариант простого подключения «Микро-80» к компьютеру показан на рис. 4.

Рис. 4. Схема подключения микротрансивера МИКРО-80 к компьютеру.

УНЧ микротрансивера соединяется со звуковой платой компьютера через конденсатор. При этом вместо наушников подключается резистивный эквивалент нагрузки. Также любой COM-порт компьютера подключается через транзисторный ключ к гнезду “CWKey” микротрансивера.

Имеется много программного обеспечения для приема и передачи Кода Морзе.

Я лично нашел очень удобным для этой цели программное обеспечение CW-GET и CW-TYPE UA9OSV. Это свободно распространяемые программы и их можно найти на www.qrz.ru в файловом архиве. Кстати, для приема PSK31 на «Микро-80» в диапазоне 20 м (14070 кГц) я использовал программу DigiPan.

К сожалению, невозможно использовать «Микро-80» для режима передачи PSK31!

Попробуйте столь простой микротрансивер в работе на QRPp, и вы получите массу удовольствия, я уверен.

Надеюсь, встретить Вас на QRP частотах!

73! de RV3GM/QRP Oleg V. Borodin. CQ-QRP, №1.
