Греющий кабель виды и характеристики. Греющий кабель: виды, характеристики, применение и монтаж

Что такое греющий кабель. Какие бывают виды греющих кабелей. Как выбрать греющий кабель для разных задач. Как правильно монтировать греющий кабель на трубы и кровлю. Преимущества и недостатки саморегулирующихся и резистивных греющих кабелей.

Что такое греющий кабель и как он работает

Греющий кабель — это специальный электрический провод, способный нагреваться при прохождении через него электрического тока. Основная функция греющего кабеля — преобразование электрической энергии в тепловую.

Принцип работы греющего кабеля основан на физическом эффекте Джоуля-Ленца. При прохождении электрического тока по проводнику часть электрической энергии преобразуется в тепловую. Чем выше сопротивление проводника, тем больше тепла он выделяет.

В зависимости от конструкции и принципа работы выделяют следующие основные виды греющих кабелей:

• Резистивные
• Саморегулирующиеся
• Зональные

Резистивные греющие кабели

Резистивный греющий кабель имеет простую конструкцию и состоит из следующих основных элементов:

• Нагревательная жила из металла с высоким сопротивлением
• Изоляция нагревательной жилы
• Экранирующая оплетка
• Внешняя защитная оболочка

Резистивные кабели бывают одножильными и двухжильными. Их основные преимущества:

• Низкая стоимость
• Простота конструкции
• Высокая надежность
• Стабильность характеристик

Главный недостаток резистивных кабелей — отсутствие саморегуляции. Они выделяют одинаковое количество тепла независимо от температуры окружающей среды.

Саморегулирующиеся греющие кабели

Саморегулирующийся греющий кабель имеет более сложную конструкцию. Его основные элементы:

• Две токопроводящие медные жилы
• Полупроводниковая саморегулирующаяся матрица между жилами
• Изоляция нагревательного элемента
• Экранирующая оплетка
• Внешняя защитная оболочка

Принцип работы саморегулирующегося кабеля основан на свойствах полупроводниковой матрицы менять свое сопротивление в зависимости от температуры. При понижении температуры сопротивление матрицы уменьшается, что приводит к увеличению тока и тепловыделения. При повышении температуры происходит обратный процесс.

Основные преимущества саморегулирующихся кабелей

Саморегулирующиеся греющие кабели обладают рядом важных преимуществ по сравнению с резистивными:

• Автоматическая регулировка мощности обогрева
• Экономия электроэнергии
• Невозможность перегрева
• Возможность пересечения и самопересечения
• Простота монтажа — кабель можно резать на отрезки нужной длины
• Высокая надежность и долговечность

Основным недостатком саморегулирующихся кабелей является их более высокая стоимость по сравнению с резистивными аналогами.

Где применяется греющий кабель

Благодаря своим свойствам греющие кабели нашли широкое применение в различных областях:

• Обогрев труб и трубопроводов
• Защита кровли и водостоков от обледенения
• Система теплого пола
• Обогрев открытых площадок, ступеней, пандусов
• Поддержание технологических температур в промышленности
• Обогрев почвы в теплицах и оранжереях

Как выбрать греющий кабель для конкретной задачи

При выборе греющего кабеля необходимо учитывать следующие факторы:

• Область применения
• Требуемую мощность обогрева
• Длину обогреваемого участка
• Температуру окружающей среды
• Напряжение питания

Для обогрева труб небольшого диаметра (до 50 мм) и в системах теплого пола подойдут резистивные кабели. Для обогрева кровли, водостоков и трубопроводов большого диаметра рекомендуется использовать саморегулирующиеся кабели.

Монтаж греющего кабеля

Монтаж греющего кабеля зависит от области его применения. Общие рекомендации по монтажу:

• Кабель необходимо укладывать равномерно по всей обогреваемой поверхности
• Не допускается пересечение резистивных кабелей
• Необходимо обеспечить хороший контакт кабеля с обогреваемой поверхностью
• Подключение к сети должно осуществляться через устройство защитного отключения (УЗО)
• Рекомендуется использовать терморегулятор для повышения эффективности работы системы

При монтаже греющего кабеля на трубы его следует укладывать вдоль нижней образующей трубы и закреплять с помощью монтажной ленты или алюминиевого скотча. При обогреве кровли кабель укладывают зигзагообразно в водосточных желобах и по краю кровли.

Заключение

Греющий кабель — это эффективное и универсальное решение для обогрева различных объектов. Правильный выбор типа кабеля и его грамотный монтаж позволяют создать надежную и экономичную систему обогрева. При этом важно учитывать особенности конкретного применения и следовать рекомендациям производителя.

Нагревательные кабели — виды, принцип работы, свойства

Сегодня нагревательный кабель получил повсеместное применение в различных системах электрического обогрева. Его основная функция состоит в преобразовании электрического тока в теплоту. В отличие от других систем обогрева кабель обладает такими преимуществами, как экономичность, простота монтажа, эксплуатации и обслуживания. Применяется греющий кабель для прогрева трубопроводов, технологических цистерн, кровли, полов и площадок.

По принципу работы и применению греющие кабели делятся на 3 вида:

1. Резистивный кабель

Он работает на основе физического эффекта Джоуля-Ленца, проявляющегося в нагревании проводника при протекании электрического тока. Нагревательным проводником служит металлическая жила кабеля, обладающая постоянным линейным электрическим сопротивлением. Теплопроводящая изоляция жилы обеспечивает безопасную эксплуатацию кабеля. Он обладает высокой гибкостью и выпускается отрезками (секциями) определённой длины и дополнительно комплектуется соединительными муфтами.

2. Зональный кабель

Имеет две изолированные жилы, поверх которых намотаны нагревательные спирали, подключенные параллельно к жилам через определённые расстояния. Таким образом, спирали образуют независимые зоны обогрева по всей длине кабеля размерами до 1 метра
Мощности резистивного и зонального кабелей не регулируются, поэтому при монтаже требуется обеспечить необходимые условия теплоотдачи, чтобы избежать их перегрева и преждевременного выхода из строя.

3. Кабель «САМРЕГ»

В отличие от предыдущих типов этот кабель может регулировать количество выделяемого тепла обратно пропорционально температуре внешней среды. Это даёт экономию электроэнергии, увеличивает срок службы кабеля.
Самрег обладает большой мощностью и надёжностью, он выпускается в мотках и может нарезаться отрезками нужной длины, что даёт дополнительное удобство в монтаже и экономию материала. При необходимости большей интенсивности обогрева кабель можно укладывать несколькими витками.

Принцип действия саморегулирующегося кабеля

В самом общем виде саморегулирующийся греющий кабель состоит из параллельной пары медной проволоки, залитой по всей длине слоем полупроводника, который представляет собой нагревательную матрицу. Проводимость её зависит от температуры, чем обеспечивается саморегулирование выделяемого матрицей тепла.

Матрица защищается снаружи поливинилхлоридной поясной оболочкой, экранирующей медной оплёткой и наружным виниловым шлангом, они обеспечивают полную электромагнитную, электрическую и механическую безопасность.

Как это работает?

При подключении кабеля к источнику питания холодная матрица обладает высокой проводимостью и быстро нагревается под действием большого тока. Тепло излучается в пространство. По мере прогрева окружающей среды объём матрицы расширяется, и межмолекулярные связи в полупроводнике ослабляются, что приводит к росту внутреннего сопротивления материала и уменьшению протекающего тока. Соответственно снижается и количество излучаемого тепла.

Таким образом, достигается определённая сбалансированность между температурой матрицы и потребляемой мощностью, чем холоднее кабель, тем больше ток и больше выделяется тепла. При этом если кабель проходит через участки с разной температурой, то и нагрев его на этих участках будет соответственно разный. Это является основным преимуществом устройств данного типа – они греют там, где это действительно нужно и выделяют столько тепла, сколько необходимо для каждого участка.

Где применяется кабельный обогрев

К основным сферам применения кабельного обогрева относятся:
1. Система водоснабжения хозяйственных и жилых объектов, где кабель для водопровода прокладывается поверх трубы или наматывается на нее снаружи, чтобы вода не замерзала в морозные дни.

2. Система канализации и сброса стоков, где греющий кабель для канализации защищает открытые участки канализационных труб и водостоков от замерзания и образования ледяных заторов.

3. Греющие кабели для кровли предотвращают образование наледи и сосулек на крышах домов, опасных для прохожих, продлевают срок службы кровельного материала.

4. В нефтеперерабатывающей и химической отрасли электрокабельный обогрев позволяет поддерживать постоянную температуру в цистернах и резервуарах для хранения продуктов переработки.

5. В строительстве кабель применяются для подогрева бетонных растворов в зимнее время, предотвращения образования наледи на грунтовом и асфальтном покрытии дорог и придомовых площадок. Последнее достижение в области применения подобных изделий — греющий кабель размещаемый внутри трубы водопровода, позволяющий обойтись без наружной теплоизоляции его открытых участков. Кабель вставляется внутрь участка водопроводной или канализационной системы и включается в работу перед ожидаемыми заморозками, пока жидкость ещё не замёрзла.

Греющий кабель: виды и сферы применения

В стремлении к совершенству в строительстве жилых зданий, других сооружений, при повышении эффективности производственных объектов активно применяются новейшие технологии. Одним из таких технических решений является использование греющих кабелей, укладка и подключение которых может производиться своими руками. Для этого к изделиям прилагается инструкция, но также есть еще некоторые нюансы, которые надо узнать у специалистов. Их применение практически универсально, а монтировать греющий кабель для водопровода и других устройств легко, что позволяет широко использовать технологию в различных сферах.

Применение греющего кабеля на кровле и водосточных трубах зданий

Применение

Принцип действия, а также простота и универсальность применения греющего кабеля открывает широкие просторы для его использования. Чаще всего греющий кабель для водопровода служит для решения следующих задач:

• Подогрев кровельных покрытий, систем водостока, трубопровода, труб на крышах зданий. Провод крепится как снаружи, так и внутри трубы. Когда система обогрева включена, это исключает обледенение на краях кровли, падение кусков льда и разрушение трубопровода, что способствует более безопасной эксплуатации зданий для людей.
• Обогрев напольного покрытия – делает жилье теплым и уютным в холодное время года.

Монтаж греющего кабеля в напольное покрытие

• В жилых зданиях и производственных помещениях применяют греющий кабель для водопровода, поддерживая с его помощью плюсовую температуру труб в сети. Подогрев трубопровода, расположенного под землей и на открытых участках улицы, предотвращает замерзание транспортируемых жидкостей и самой трубы.

Пример использования греющего кабеля для труб

• Обогрев садовых дорожек, отдельных участков тротуаров, ступенек, что исключает падения и травматизм прохожих на обледенелой поверхности.

Обогрев кабелем ступеней на входе в дом

Виды

Все греющие кабели делятся на два вида:

• резистивный кабель;
• саморегулирующийся.

Резистивный кабель

Резистивный кабель считается наиболее доступным по цене для потребителей, его производство не требует сложных технологий и больших финансовых затрат. Длина кабеля и мощность производятся с постоянной величиной, его нельзя резать на части. Если кабель укоротить, сопротивление увеличится, и при этом возрастет температура токопроводящих жил выше допустимой, что приведет к обрыву цепи. Резистивный вариант обеспечивает равномерный нагрев по всей длине. Поэтому при проектировании обогрева следует определить, сколько надо кабеля и выбрать подходящую длину.

Существует несколько способов, как подключить греющий кабель, который будет использоваться для водопровода, системы водостока и других целей. Самым простым считается обычное подключение в розетку. Более сложные способы предусматривают соединение элементов схемы через датчики. Кроме того, к ним необходимо установить электронное оборудование, которое регулирует мощность, чтобы поддерживалась заданная температура нагрева.

Существует несколько разновидностей конструктивного исполнения резистивного кабеля:

• Одножильный самый простой по конструкции, наружная термостойкая оболочка, под ней экранирующая медная оплетка на фторопластовой изоляции, в центре которой токопроводящая нагревательная жила.

Одножильная конструкция укладывается таким образом, чтобы концы кабеля можно было соединить на общем клеммнике в одном месте. При этом рассчитывается, сколько надо кабеля, чтобы его можно было вернуть к источнику напряжения. Эта особенность вызвана тем что, подключить оба конца надо в одну розетку. Это можно сделать своими руками так же просто, как вставить вилку в розетку от любого бытового электрического прибора.

• Двухжильный кабель раскладывается на всю длину, подключается с одной стороны, на втором конце ставится герметичная муфта. Это делает работы по монтажу еще проще.

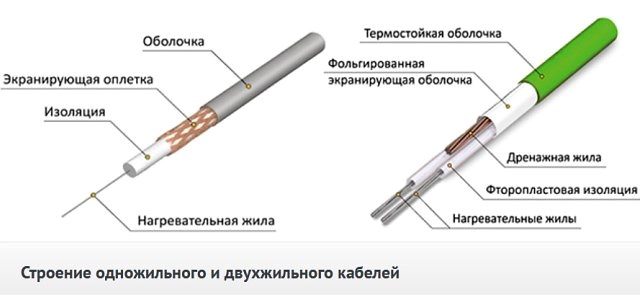

Строение одножильного и двухжильного кабелей

• Зональный нагревающий кабель тоже является одной из разновидностей резистивного варианта. Конструкция двужильного кабеля была усовершенствована добавлением спиральных нагревающих проводов между основными двумя жилами на равных участках длины, имеющих одинаковую мощность. Это дало возможность нарезать его частями с установленным шагом. Недостатком такой конструкции является возможность перегорания спиральных проводов на отдельных участках. Такая неисправность приводит к возникновению холодной зоны вначале или конце контура.

Схема зонального кабеля

Важные детали при монтаже резистивных моделей своими руками:

• никогда не допускайте пересечения, укладывая кабель на обогреваемую поверхность;
• не используйте для антиобледенения или труб кабели для теплых полов, изоляция которых не имеет должной влагоустойчивой защиты;
• грамотно просчитайте необходимую мощность, тепловые затраты.  В расчете должны учитываться влажность, температура, площадь и материал обогреваемой поверхности. Недостаточный отвод тепла приведет к сокращению срока службы обогревающей конструкции.

Основными преимуществами  считают низкие цены, простоту конструкции и монтаж греющего кабеля, низкие пусковые токи, стабильность параметров на протяжении всего срока эксплуатации, высокую надежность.

Саморегулирующийся кабель

Принцип действия кабеля совершенно другой. Конструкция саморегулирующего нагревателя представляет собой расположенную между токоведущими жилами матрицу из полупроводникового эластичного материала. Температура среды вокруг кабеля влияет на величину сопротивления полупроводникового материала матрицы, изменяя потребляемую мощность и интенсивность обогрева.

Процесс саморегулирования нагрева

Выделение тепла осуществляется на холодных участках, сопротивление полупроводника матрицы там увеличивается. В теплой зоне сопротивление и нагрев уменьшаются. Такой принцип работы существенно экономит расход электроэнергии. Саморегулирующийся обогрев очень эффективен в системах антиобледенения и для труб подземных коммуникаций. В процессе монтажа его можно разделить на участки любой длины своими руками, не обращаясь к специалистам, без ущерба для эксплуатационных характеристик. При этом нет необходимости обогрева всего трубопровода. Обогревающий провод нужен для трубы только на участках, где наиболее вероятно ее перемерзание, например, при вводе в дом. Несмотря на высокую цену кабеля он очень востребован, первоначальные затраты быстро окупаются в процессе эксплуатации при экономии электроэнергии.

Достоинства кабеля

Монтажники, прокладывающие обогревающий кабель, отмечают следующие положительные стороны этой технологии:

• простота выполняемой работы, не требующая высокой квалификации работников;
• возможность монтировать системы обогрева своими руками, но при условии выполнения грамотного расчета и соблюдения условий монтажа системы подогрева;
• экологически чистый процесс установки и эксплуатации;
• гибкость и эластичность позволяют прокладывать обогревающий кабель для сети из водопроводных труб, а также внутри и снаружи конструкций различной геометрической формы.

Подключение кабеля. Видео

Как осуществляется подключение саморегулирующегося греющего кабеля, можно узнать из видео ниже.

Трудно перечислить все возможности применения греющих систем. Многое зависит от назначения объектов, условий эксплуатации и грамотных решений проектировщиков. Практический опыт показывает, что применение греющих кабелей очень эффективно. Решив использовать эти технологии на своих объектах, стоит тщательно продумать все детали, посоветоваться со специалистами, чтобы в итоге получить максимальные преимущества. Кабель для обогрева и оборудование к нему можно установить своими руками, но при этом все нужно делать правильно. Для этого к каждому изделию прилагается подробная инструкция.

Оцените статью:

принцип работы и применение, характеристики, как выбрать

На чтение 12 мин. Просмотров 412 Обновлено 25 ноября, 2020

Популярность нагревательных кабелей саморегулирующего типа возрастает как в промышленности, так и в домохозяйствах. Особенно они незаменимы при борьбе с обледенением. Когда наступают холода, есть риск промерзания и разрыва водяных, или канализационных трубопроводов, появления ледяной корки на ступенях или дорожках.

В статье мы расскажем о характеристиках и видах саморегулируемого греющего кабеля, об областях его применения, как производится установка на трубы и на крышу.

Что собой представляет саморегулирующийся греющий кабель

Саморегулируемый кабель — это тот же электрический проводник, но усовершенствованная его модель. По устройству он более сложный, чем обычный провод.

Греющий регулирующий кабель — полимерная матрица, с помощью неё, под влиянием внешних температур, происходит смена сопротивления, соответственно количества тепла, которое он выделяет.

Нагревательный элемент — две луженые медные жилы, которые покрыты графитовым пластичным составом, с добавлением полупроводникового полимера. Так образуется саморегулирующаяся матрица, которая замыкает медные жилы.

Нагревательный элемент изолируется фторполимерным термопластом, который так же защищает его от влаги. Далее идёт медная экранированная оплётка, она оберегает от механического воздействия, выступает в качестве заземления.

Наружная оболочка изготавливается из различного материала. Каждый вид предназначен для конкретных эксплуатационных условий. При стандартных условия — полиолефиновый пластик, если среда агрессивная — фторполимер.

Обрабатывается матрица и оболочка провода путём радиационной сшивки.

Принцип работы

Принцип работы саморегулирующегося проводника заключается в движении электроэнергии по нагревательным жилам. В результате чего, происходит увеличение температуры, а следовательно и сопротивления.

Чем выше сопротивление, тем меньше показатель силы тока и мощности. И наоборот, чем меньше температура, тем больше выделяется тепла.

Рассмотрим принцип работы кабеля:

1. Саморегулирующая матрица — большое количество сопротивлений, которые включены параллельно между греющими жилами, при подаче напряжения нагреваются. Это приводит к расширению материала, что нарушает контакты между токопроводящими частицами, тем самым уменьшается  объём поступаемого тока и теплоотдача.
2. При смене температурного уровня обогреваемого участка, меняется сопротивление матрицы, и количество тепла, которое отдаёт нагреватель.

Виды – устройство, технические характеристики

Греющие кабели делятся на следующие разновидности: резистивные, саморегулирующие, индуктивные.

Они различаются по принципу работы, техническим характеристикам и конструкции.

Резистивный

Кабель резистивного типа бывает — линейным и  зональным. Для его эффективной работы требуется специальная аппаратура, которая будет управлять проводником, ориентируясь на температуру окружающего воздуха.

Преимущество вида — невысокая стоимость, надёжность, лёгкость монтажа.

Следует сказать, что такой проводник выделяет всегда одинаковое количество тепла, вне зависимости от температуры воздушных масс, поэтому потребление электрической энергии низменно — что является экономически не выгодно.

Резистивный делится на:

1. Линейный — провод, концы его подключаются к электрическому питанию. По числу токоведущих жил — одножильный и двужильный.

Одножильный — состоит из одной нагревательной, чаще стальной жилы, она покрыта изоляционным слоем, из термоустойчивого материала, который не деформируется при нагреве. Провод бывает с экраном для удаления помех, которые создаются самим кабелем и всевозможными защитными устройствами.

Плюс одножильной модели — простота в использовании. Недостаток — не возможность отрезать нужный размер, потребность подключения обоих концов в одном месте.

виды и их устройство, как выбрать и монтаж

На чтение 12 мин. Просмотров 5.4k. Обновлено 25 ноября, 2020

В некоторых ситуациях возникает необходимо произвести прокладку греющего кабеля для водопровода внутри трубы. В тех регионах, где в зимний период температура достигает очень низких отметок, люди оправданно задают вопрос: «На какой глубине следует прокладывать водопровод, ведь обычное утепление в холодных регионах не защищает его от замерзания».

Чтобы избежать этого, магистраль оснащают подогревом изнутри. Эти действия позволяют поддержать нужный температурный режим трубопровода при существенном снижении температуры.

В статье мы подробно рассмотрим, что из себя представляет кабель для обогрева водопроводной трубы, принцип его работы, характеристики, какие существуют виды, какой кабель выбрать в зависимости от ситуации и как осуществить монтаж внутри трубы или снаружи.

Что из себя представляет греющий кабель, принцип его работы

Подогрев наружных трубопроводов очень распространен во многих регионах России. Греющий кабель для водопровода, может устанавливаться как внутри трубы так и снаружи, и по своей сути является простым проводом. А благодаря наличию сопротивления, использована одна из возможностей проводника из металла – пропуская через себя электрический ток металл имеет способность нагреваться.

При увеличении или уменьшении силы тока, температура кабеля соответственно повышается или понижается. Таким образом, наличие данных физических свойств позволяет регулировать температурную норму.

Соответственно, чем выше уровень сопротивления, тем больше нагреется устройство. Понятно, что саморегулирующийся электропровод должен защищаться хорошей гидроизоляцией, ведь он находиться в воде.

Включают греющий кабель при температуре + 5 градусов внутри водопровода. При снижении температуры окружающей среды, сопротивление на проводе повышается, таким образом, в водопроводе поддерживается нужная температура воды.

Купить данный кабель можно различной протяженности. Это могут быть виды от двух до двадцати метров. Они позволяют прогревать проводом часть водопровода, или всю магистраль, если она расположена в зоне промерзания.

Смотреть видео

С первого взгляда такой кабель кажется очень простым приспособлением, который можно установить своими руками, и осуществить эффективное прогревание водопровода. Но, для того, чтобы правильно выбрать и смонтировать греющий кабель внутри трубы, необходимо внимательно изучить всю информацию, которая будет изложена ниже.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промыш

виды, область применения, особенности конструкции

Поиск решений, сочетающих архитектурную оптимальность и предельно возможную планку комфорта, на сегодняшний день, получил максимум популярности в области развития новых технологий.

Внедрение всё новых новшеств постоянно меняет мировую индустрию возведения и обустройства жилых зданий различного типа, и разнообразных коммерческих сооружений.

Среди таких решений одну из топовых позиций по обеспечению обогрева полов и других участков конструкции домов, по мнению самых авторитетных инженеров, в последние годы занимает греющий кабель. Его использование дает отменные результаты и в конструкциях кровельного обогрева или греющих полов, и в системах термозащиты трубопроводов.

Чем же он так хорош?

Среди множества позитивных сторон использования именно этого стремительно набирающего популярность решения особо можно отметить:

✔ обширное число мест и условий применения греющего кабеля; эту технологию вполне можно считать универсальной, область её использования включает и кровельный обогрев, и подогревающие пол конструкции, и обогрев трубопроводов на улицах или под землей;

✔ высокий уровень надежности таких систем подогрева, при условии грамотного расчета и корректного монтажа;

✔ предельную простоту любых работ по установке компонентов систем отопления и любой деятельности по её эксплуатации;

✔ весьма высокий уровень экологичности — обогрев кабельного типа никакого ущерба окружающей среде не наносит.

Два вида кабеля, со своими плюсами и минусами

Как известно из теории, имеется две разновидности нагревающего кабеля: он может быть саморегулирующимся или же резистивным. Более простой является резистивная разновидность, которая широко задействована в обогреве труб, если их диаметр не превышает сорока миллиметров, и в системах теплых полов для дома.

Это решение отличается дешевизной, простотой и долговечностью. Есть у данной технологии и свои минусы: как правило, системы обогрева, основанные на резистивных проводах, обладают низкой ремонтопригодностью.

В остальных случаях, требуется применение теплоотдающего провода саморегулирующегося типа – он реагирует на температурные сдвиги без использования датчиков.

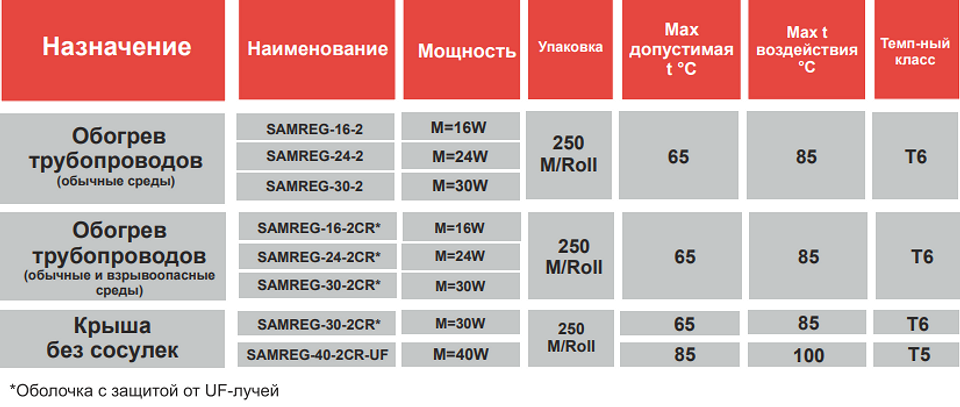

Примером такого кабеля может послужить греющий кабель SAMREG мощностью 16Вт и 24Вт.

Эта технология имеет множество положительных качеств, и лишь один, но серьезный минус: полупроводниковый регулирующий темпе

Как выбрать саморегулирующийся кабель

На Российском рынке кабельной продукции постоянно растёт количество марок саморегулирующегося греющего кабеля на основе полупроводниковой матрицы.

Наиболее известные бренды «Heat Systems», «Bartec», «CСТ» и др. При высокой внешней схожести данного вида продукции, характеристики кабеля различных марок могут значительно отличаться друг от друга, что хорошо прослеживается ценообразованием.

Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы

1. Медные жилы

   По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.

   Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм², а для 17 Вт/м — 0,7 мм² при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм² максимальная длина саморегулирующегося кабеля может быть 80 метров.

2. Саморегулирующаяся полупроводниковая матрица

   Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.

   Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.

   Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».

3. Внутренняя изоляция

   Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).

4. Экранирующая оплетка

   Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г. ).

5. Внешняя защитная оболочка

   Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.

   Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.

   В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.

   В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.

Некоторые «хитрости», применяемые при продажах саморегулирующихся кабелей

В данный момент на рынке присутствует саморегулирующийся кабель без экрана (медной оплетки) и внешнего защитного слоя. Это противоречит общепринятой безопасности конструкцию кабеля и приводит к снижению надежности и безопасности. Буквы СТ, CF или СR в маркировке кабеля указывают на наличие медного экрана и наружной изоляции (термопластик или фторполимер), а их отсутствие указывает на то, что перед Вами полуфабрикат кабеля.

Примеры полноценных саморегулирующихся кабелей

HS-FSR2-CT 31W – саморегулирующейся кабель «Heat Systems» марки FSR на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (T) мощностью 31 Вт/м.

10BTV2-CR – саморегулирующийся кабель «Raychem» марки BTV на напряжение 220-240 В c луженым медным экраном и оболочкой из модифицированного полиолефина мощностью 10 Вт/м.

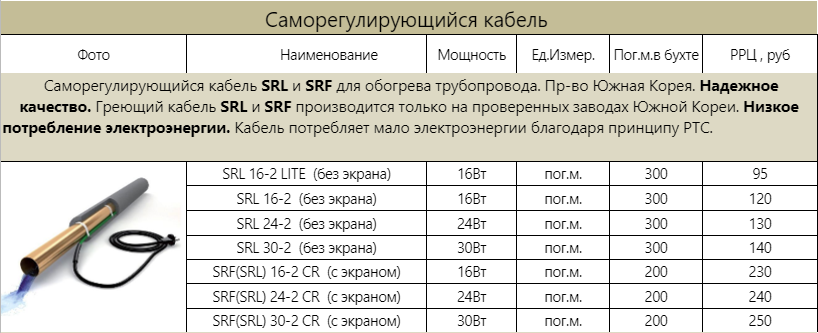

SRL 30-2-CR – саморегулирующийся кабель «WUHU» марки SRL на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (R) мощностью 30 Вт/м.

Пример наименования полуфабриката (заготовки для изготовления кабеля)

SRL 30-2 – саморегулирующийся кабель марки SRL на напряжение 220 В (2) мощностью 30 Вт/м, без защитного экрана и без оболочки (отсутствуют буквы CR).

Такой кабельный полуфабрикат имеет класс защиты «0» от поражения человека электрическим током (ГОСТ 12.2.007.0-75 С. Электроприборы класса защиты «0» допускается применять только в огороженных зонах или помещениях, а также в помещения без повышенной электрической опасности (отсутствует сырость или токопроводящая пыль; токопроводящие полы; высокая температура; возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования с другой) (п.1.1.13 ПУЭ).

Кроме того, международная электротехническая комиссия рекомендует исключить электрооборудование класса защиты «0» из международной стандартизации (ГОСТ Р МЭК 61140-2000).

Будьте внимательны при заказе саморегулирующихся греющих кабелей, разберитесь в маркировке кабеля, удостоверьтесь, что конструкция кабеля подходит для решение вашей задачи.

Убедитесь, что производитель имеет сертификаты соответствия на греющий кабель (при применении греющего кабеля во взрывоопасных зонах производитель обязан иметь сертификат взрывобезопасности на этот кабель), так же поинтересуйтесь, проходил ли кабель испытания на старение, так как отсутствие этих данных может привести к напрасной трате ваших денег.

Саморегулирующиеся нагревательные кабели без экрана, например, HS-FSM2, SRL 30-2 и подобные должны применяться только в закрытых технологических процессах где ограничен доступ человека.

Применение саморегулирующегося кабеля без экрана для монтажа систем обогрева в быту категорически запрещено!!!

Смотрите также

Алюминиевый кабель: описание, виды, характеристики

Алюминиевый кабель, как и любой другой, имеет ряд ключевых характеристик. К этому списку относятся такие параметры, как материал и сечение жилы, материал для изоляции и количество проводов в жиле.

Первая характеристика

Итак, первый параметр — это материал жилы. В повседневной жизни люди чаще всего прибегают к использованию трех основных кабелей: медного, алюминиевого и алюминидного. Если говорить об алюминиевом кабеле, то можно выделить такие положительные качества, как дешевизна, легкий вес, хорошая электропроводность, хорошая теплоотдача, устойчивость к химическим воздействиям.

Однако у этой проволоки есть и недостатки:

• Очень низкая гибкость материала. Если несколько раз в одном месте согнуть алюминиевый провод, он сломается. Отсюда следует, что эксплуатация этого типа кабеля допустима только в стационарных установках без острых углов, поворотов и т. Д.
• Окисление при контакте с воздухом. Когда воздух и этот металл взаимодействуют, появляется оксид алюминия. Это очень тугоплавкая пленка черного цвета, покрывающая жилу. Вся беда в том, что оксид — это полный диэлектрик.По этой причине электрический ток практически не проходит в местах формирования пленки.
• Алюминий считается хорошим проводником, но это только в том случае, если материал чистый, то есть не содержит примесей. В настоящее время добиться этого очень сложно.

Второй параметр — это сечение

Сечение алюминиевого кабеля является довольно важной характеристикой, которая относится к любому типу проводника. Если говорить о проводах в целом, то их сечение может быть в пределах от 0. От 3 до 800 мм ² . Однако стоит сказать, что в быту такие провода использовать не рекомендуется. Чаще всего встречается сечение от 0,35 до 16 мм ² . Редко, но все же используются кабели сечением 25 мм ² .

Для того, чтобы определить, какое сечение необходимо в той или иной разводке, необходимо исходить из силы тока и напряжения, которые будут в сети. Зависимость этих параметров очень проста. Чем толще сечение кабеля, тем больше у него проводимость.Еще одна небольшая, но важная характеристика кабеля с алюминиевыми жилами — их количество. В зависимости от этого показателя будет изменяться гибкость всего провода. Зависимость этой характеристики следующая: чем больше жил сечение, тем гибче будет провод.

Изоляция

Если вы выберете наиболее важные характеристики алюминиевых кабелей, это будет изоляционный материал. Именно этот элемент определяет, какими качествами будет обладать проволока.В зависимости от изоляции различают такие типы кабелей: армированные, термостойкие, водонепроницаемые, с защитой от давления и др. Поскольку электрический ток представляет реальную опасность для жизни человека, вопрос изоляции кабеля является важной частью его эксплуатации. Однако здесь необходимо сказать, что изоляция нужна не только для защиты человека, но и для защиты самого проводника. Лучше всего это видно при многожильной разводке.

Проблема изоляции и электрической прочности

Если говорить об основных задачах изоляции, то I

Типы, размеры и монтаж электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Кабели энергетические для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Армированные кабели

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование очень гибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Кабели безгалогенные

Кабели повышенной безопасности, не содержащие галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара, подходят для использования для электромонтажа электрических панелей и общественных мест , установки всех видов в общественных местах, отдельных ответвлений, аварийных цепей , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т.д. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, так как они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применение в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Кабели алюминиевые

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

• Электрический проводник: , который направляет поток электричества
• Изоляция: она покрывает и сдерживает электрический поток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
• Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока. Их делят на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

• EPR: Этиленпропилен
• XLPE : сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное напряжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
X	Сшитый полиэтилен (XLPE)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
В	Поливинилхлорид (ПВХ)
S	Термореактивный силиконовый компаунд, безгалогеновый
D	Этилен-пропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Медный экран в виде оплетки на собранных изолированных жилах.
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф.	Стальная обвязка, расположенная по спирали.
FA	Алюминиевая лента по спирали
FA3	Продольно гофрированная алюминиевая лента
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Термопластичный полиолефин, не содержащий галогенов
Z	Термореактивный эластомер без галогенов
№	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф.	Гибкий медный кабель (класс 5) для мобильной связи
D	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная площадь

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Обозначение количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS	Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе. Эта маркировка может быть на продукте или на упаковке.
Дата изготовления	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Измерения электрического кабеля

Сечение в мм2	(AWG)	ТОК ПОТРЕБЛЕНИЯ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и электрические соединения.
10 мм2	8	Средне-высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2.5 мм2	14	Меньше	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей соответствуют стандарту Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

HARTING Ethernet-кабель 4-полюсный Обзор

Круглый соединитель HARAX

Показать навигацию Круглый разъем HARAX Технические характеристики Спецификации IEC 60 352-4 IEC 60 9475-2 Сертификаты HARAX M8-S / M12-S Номинальное напряжение Номинальный ток Диаметр отдельных жил Проводник

Подробнее

Буканьер серии 6000

Прочные, мгновенные соединения для суровых условий эксплуатации Buccaneer серии 6000 — круглые соединители, сочетающие в себе простоту использования двухтактного соединительного механизма с проверенной защитой от воздействия окружающей среды. Доступен

Подробнее

Стандартный Buccaneer — Ethernet

Оболочка из полиуретана, соответствующая IP6, на кабеле Экранированная система, экранированный соединительный элемент Кожух на RJ45 Винтовое соединение Повторно прокручиваемый гибкий разъем Разъем на панели на печатной плате Разъем оконечной панели IDC Заземляющий провод версии

Подробнее

Серия 400 — мини-USB Buccaneer

IP68 Герметичный порт USB V2 со степенью защиты IP68.0, возможность Plug and play Экранированная система Кабели с переформованными шайбами ​​Варианты печатной платы с винтовым соединением Защита от пыли и влаги в соответствии с EN60529 Скорость передачи данных до 480 Мбит / с с возможностью горячей замены,

Подробнее

Справочник, глава 04

M Справочник глава 04 D-Sub Смешанные сверхминиатюрные разъемы D Новая страница Общая информация о смешанных разъемах D-Sub . ……………… 04.02 Расположение контактов ……. ……………………………….

Подробнее

CAVEL VS80205 СДЕЛАНО В ИТАЛИИ, 1000 В

0,05 9,00 x 7,20 (Pet) (LSZH) Присоединенный CE01 CE02 Оболочка Цвет черный черный красный Немигрирующая полиэфирная лента с продольным перекрытием (Pet) 25 x 23 мкм Наружная оболочка из термопластического материала — черная — без галогенов,

Подробнее

Гибкие кабели управления

Рабочее фото: Гибкие кабели управления KUKA Гибкие кабели управления На протяжении многих поколений люди пытаются создавать машины и установки, которые должны выполнять различные функции.Поднять, опустить, сдвинуть, сверлить, транспортировать

Подробнее

Коммерческий коаксиальный кабель

Коммерческий коаксиальный кабель — лучшее решение для приема КОММЕРЧЕСКОГО ТВ! Вам нужна система приема цифрового телевидения для вашего следующего проекта? Matchmaster может поставить для лучшего дизайна и поставить

Подробнее

Коаксиальные кабели Радиочастотные кабели

Коаксиальные кабели Радиочастотные кабели Содержание Страница Содержание Пиктограммы Общая информация Введение Типы и сокращения Диапазон температур Конструкция Характеристики Специальные конструкции

Подробнее

Справочник глава 02 — Мощность DIN (до 6 А) Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U 02. 01. Технические характеристики типов D и E … 02.

Справочник глава 02 — () Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U Страница Технические характеристики типов D и E ………………. ……….. 02.10 Соединители типа D ……………….. 02.11

Подробнее

Стандартный Buccaneer — USB

Степень защиты IP68 USB версии 2.0 Возможность Plug and Play Визуальная индикация соединения Экранированная система Односторонние и двусторонние кабели Винтовые соединения Версии для печатных плат Пыле- и водонепроницаемость при соединении

Подробнее

Автомобильные провода и кабельная продукция

Автомобильные провода и кабельная продукция Первичные провода: ISO: классы B — H JASO: AEX, AESSX, AVX, AVSSX: TXL, GXL, STX Жгут проводов двигателя: Провод передачи AutoRad: Силиконовые и несиликоновые кабели датчиков:

Подробнее

08. РАЗЪЕМЫ SEK IDC

. Разъемы IDC CONNECTORS для плоских кабелей обеспечивают простую и экономичную настройку устройства. разъемы предпочтительно используются для подключения внутри устройства. HARTING предлагает широкий ассортимент этих

Подробнее

Описание продукта и функции

Описание продукта и функциональное описание Шлюз KNX / DALI N 141/02 представляет собой устройство KNX шириной 4 MU, устанавливаемое на DIN-рейку, с одним интерфейсом DALI, к которому может подключаться до 64 исполнительных механизмов DALI (например,г. ПРА DALI) можно подключить

Подробнее

Буканьер серии 7000

Полностью пластиковая и металлическая конструкция — круглая, сочетающая в себе простоту использования механизма быстрого соединения с проверенной защитой от воздействия окружающей среды для сигнала и сетевого питания. Разработано и независимо

Подробнее

Теперь доступен в черном цинковом никеле

Блоки питания серии 847/848 до 63 штук. Цинк Никель. Серия байонетных соединений 847/848 была специально разработана для легких и суровых условий эксплуатации.Его физические характеристики и рабочие характеристики

Подробнее

Промышленные круглые соединители

Промышленные круглые соединители M 16 M 58010 CONINVERS — Круглые соединители M16 — M58 для промышленного применения CONINVERS GmbH, независимая компания, специализируется на круглых соединителях M16 — M58

Подробнее

DLP-PU / E Инструкция по эксплуатации

Руководство по эксплуатации ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЛОКА ПИТАНИЯ Перед использованием блока обратите внимание на все предупреждения и предостережения. Неправильное использование может привести к поражению электрическим током, повреждению устройства или возгоранию.

Подробнее

Клеммная колодка с винтовыми зажимами ZS10

Технический паспорт 1SNK 161 004 D0201 ZS10 Клеммная колодка с винтовыми зажимами Проходная страница каталога 1SNK 161 004 S0201 10 мм² 6 AWG 8 мм 0,315 дюйма Расстояние между элементами и преимуществами 53 2,09 дюйма Экономия места при подключении

Подробнее

Кабели для связи, передачи сигналов и данных

Кабели связи, сигналов и данных. Используются для внутренней установки и соединения передающего, телефонного, телеграфного и электронного оборудования, а также медиаоборудования www.alfanar.com Связь

Подробнее

Электробезопасность

Продукция для электробезопасности Продукция Trelleborg для электробезопасности Безопасная рабочая среда важна во всех отраслях промышленности, но в сфере производства электроэнергии и электроснабжения она имеет первостепенное значение. Треллеборг

Подробнее

Кабели для серводвигателей и приводов

Кабели серводвигателя и приводов Комплект серводвигателей и кабелей привода Servo-SM (кабели сервомотора и обратной связи в соответствии со спецификациями Siemens) 970 SERVO-SM5-6FX5008-1BD.. Кабель обратной связи из ПВХ UL / CSA / CE SHLD — зеленый 971

Подробнее

Химическая стойкость Случайное

Промышленный гибкий кабель, изоляция и внешняя оболочка из эластомера Описание Применение Гибкий кабель TITANEX предназначен для установки с движущимся оборудованием, электрическими приборами и для строительства

Подробнее

AWG: Cat5e: Cat6: Cat6A:

Некоторые термины, используемые в кабельном бизнесе, могут раздражать даже самых опытных специалистов в отрасли.Если какой-либо из этих терминов когда-либо заставлял вас чесать в затылке, вы определенно не одиноки.

Подробнее

PPT — Лекция 7 Кабели: типы и оконечные устройства Презентация в PowerPoint

Лекция 7 Кабели: типы и оконечные устройства

TIA / EIA-568A Стандарт телекоммуникационных кабелей для коммерческих зданий TIA / EIA-568B Стандарты TIA / EIA 568

TIA / EIA 569-A Стандарты коммерческих зданий для телекоммуникационных путей и пространств (ANSI / TIA / EIA-569-A-98)

TIA 606-AA Административный стандарт для телекоммуникаций Инфраструктура коммерческого Здания

TIA-606-A Фев.1993 … для обеспечения единой схемы администрирования, независимой от приложений, которая может меняться несколько раз в течение срока службы здания. Этот стандарт устанавливает руководящие принципы для владельцев, конечных пользователей, производителей, консультантов, подрядчиков, проектировщиков, установщиков и администраторов оборудования, участвующих в администрировании телекоммуникационной инфраструктуры или связанной системы администрирования.

Шесть подсистем структурированной кабельной системы • 1.Вход в здание • 2. Комната для оборудования • 3. Магистральная кабельная разводка • Заданная топология • 4. Телекоммуникационный шкаф • 5. Горизонтальная разводка • Заданная топология • Максимальные расстояния • Телекоммуникационная розетка • Назначение 8-позиционных модульных пар разъемов • 6. Рабочая зона

Сфера применения стандарта TIA / EIA-568A • Минимальные требования к телекоммуникационным кабелям в офисной среде • Рекомендуемая топология и расстояния • Параметры среды, определяющие производительность • Назначение разъемов и контактов для обеспечения возможности взаимодействия • Срок службы телекоммуникационных кабелей системы более десяти лет

568A Реализация • предлагает голос и данные на каждую рабочую станцию ​​• Обязанны 2 разъема (1 для голоса, 1 для данных) на станцию ​​• Голосовые разъемы 4 пары 100 Ом категории 3 или выше • Гнезда для передачи данных 4 пары категории 5 или выше или многомодовое волокно.

Типы носителей • Кабель неэкранированной витой пары (UTP) • Кабель экранированной витой пары (STP) • Одно- и многомодовое оптоволокно • Коаксиальный кабель (введен в действие, но не признан стандартом TIA / EIA 568 A ).

Кабели UTP • Кабель связи, использующий одну или несколько пар проводов, скрученных вместе. При использовании симметричной линии скручивание снижает восприимчивость к внешним помехам и излучению энергии сигнала.

UTP (неэкранированная витая пара) • Самый распространенный тип кабеля, устанавливаемого в зданиях. • Наиболее распространенные среды для кабелей Ethernet и LAN. • Часто используется вместе с телефонными распределителями. • Неэкранированная витая пара меньше, гибче и дешевле, чем экранированная витая пара.

Четыре пары, 24 калибра, медный кабель 100 Ом • Сбалансированный • ПВХ или пленочная оболочка • Типы кабеля UTP: Категория 3, 4, 5 и «Расширенная категория 5» или Категория 6

Twist Шаг • используется в кабелях UTP для определения разной длины разных пар в одном кабеле. Шаг поворота варьируется между парами, чтобы уменьшить влияние NEXT или сигналов, переходящих из одной пары в другую.

Категория 3 • Частоты передачи до 16 МГц • Предназначены для низкоскоростной передачи данных, телефона, приложений Token Ring 4 Мбит / с и Ethernet 10 Мбит / с. Категория 4 • Частоты передачи до 20 МГц • Подходит для всех приложений категории 3, а также для Token Ring 16 Мбит / с

Категория 5 • Частоты передачи до 100 МГц • Наиболее популярны для высокоскоростных приложений • Подходит для всех категорий 3 и 4 приложения, а также любое приложение для передачи голоса, видео или данных на медной основе, например: 100 Мбит / с «Fast Ethernet», CDDI (FDDI по медному кабелю) и, возможно, Gigabit Ethernet по медному кабелю.

Enhanced Category 5 и Category 6 • Высокочастотные приложения, такие как Gigabit Ethernet и, конечно, ATM, потребуют более качественных кабелей с большей пропускной способностью, чем первоначально указано в стандарте категории 5. Хотя Gigabit Ethernet должен быть совместим с кабелями категории 5, рекомендуется, чтобы кабели для высокоскоростных приложений, включая Fast Ethernet, превышали стандарты категории 5. • Новые стандарты для таких кабелей находятся в стадии разработки, однако сейчас доступны кабели «улучшенной категории 5».

UTP Сводка • Характеристики • Четырехпарный медный кабель сечением 24 калибра 100 Ом • Несбалансированный • ПВХ или пленочная оболочка • Типы кабеля UTP: Категория 3, 4, 5 и «Расширенная категория 5» или Категория 6 • Категория 3 • Частоты передачи до 16 МГц • Предназначены для низкоскоростной передачи данных, телефона, приложений Token Ring 4 Мбит / с и Ethernet 10 Мбит / с. • Категория 4 • Частоты передачи до 20 МГц • Подходит для всех приложений категории 3, а также • 16 Мбит / с Token Ring • Категория 5 • Частоты передачи до 100 МГц • Наиболее популярны для высокоскоростных приложений • Подходит для всех категорий 3 и 4 приложения, а также любые приложения для передачи голоса, видео или данных на медной основе, такие как: 100 Мбит / с «Fast Ethernet», CDDI (FDDI через медь) и ATM. • Улучшенная Категория 5 и Категория 6 • Высокочастотные приложения, такие как Gigabit Ethernet и, конечно же, ATM, потребуют более качественных кабелей с большей пропускной способностью, чем первоначально указано в стандарте Категории 5. Хотя Gigabit Ethernet должен быть совместим с кабелями категории 5, рекомендуется, чтобы кабели для высокоскоростных приложений, включая Fast Ethernet, превышали стандарты категории 5. • Новые стандарты для таких кабелей находятся в стадии разработки.

Рекомендации по установке UTP • Неэкранированная витая пара меньше, гибче и дешевле, чем экранированная витая пара.• Вся линия связи или инфраструктура (включая разъемы и блоки кросс-коммутации) должны состоять из компонентов Категории 5. • Все кабели и компоненты должны быть установлены и заделаны надлежащим образом в соответствии со стандартами Категории 5.

Максимальное расстояние горизонтальной прокладки кабеля составляет 295 футов (90 метров). • Коммутационные шнуры макс. Длина 6 м • Горизонтальная разводка кабелей 90 м • Шнуры оборудования 2 м • Максимальное натяжение при натяжении для UTP категории 5 составляет 25 футов фунтов. (чтобы не растягивать скрутки пар).• Минимальное расстояние 12 дюймов от люминесцентного освещения. • Минимальное расстояние 5 дюймов между кабелями питания и передачи данных. • Минимальный радиус изгиба от 1 до 4 дюймов • Кабели должны быть одеты, промаркированы и управляться • Кабельные стяжки не должны быть затянуты (лучше липучка) • Без скоб • В точках подключения куртка должна быть как можно меньше полосатой <1 / 2 ".

Многожильный UTP по сравнению с … Solid UTP • Многожильный UTP • обычно используется для соединительных кабелей • провода или проводники состоят из множества гибких жил, чтобы сделать провод более прочным и гибким.• многожильный UTP не подходит для больших расстояний из-за его более низкой эффективности, чем Solid UTP.

Solid UTP • обычно используется в горизонтальной разводке (подключение к гнездам), в которой провода или проводники сплошные. • Сплошные кабели UTP менее гибкие и более хрупкие, чем многожильные кабели, однако они дешевле и эффективнее.

Распределительный кабель • Кабельное распределительное оборудование • UTP (неэкранированная витая пара) • Инструменты для заделки кабеля UTP • Разъемы, штекеры, гнезда и патч-панели UTP • Сертификация и тестирование кабеля UTP • Экранированная витая пара • Тонкая коаксиальная сеть Кабель • Оптическое волокно • Многомодовое волокно • Одномодовое волокно • Оптоволоконные соединители

Инструменты для заделки кабеля UTP • Пробивные блоки • Инструменты для обжима

Соединители UTP • штекеры • гнезда • патч-панели • соединительные кабели • этикетки

TIA / EIA 568 Стандарт

Приемопередатчики • Разъемы AUI • Медиаконвертеры

Thin Net Coax • (Коаксиальный кабель) Используется для 10Base 2 Ethernet. • Коаксиальный кабель в основном используется из-за его свойств самозащиты, низкого затухания на частотах LAN и затрат на установку. • Конструкция кабеля значительно снижает восприимчивость к внешним мешающим сигналам и шуму, а также сводит к минимуму излучаемые кабелем излучения. • Оболочка — внешнее защитное покрытие кабеля. • Центральный проводник Внутренняя часть тонкого (коаксиального кабеля). Центральный провод или провод, по которому передается сигнал LAN. См. Раздел Тонкая сетка, экран, экран из плетеной проволоки, экран из фольги, 10Base 2.»• Изоляция Материал, не проводящий электрический ток. Покрытие (обычно пластиковое) проводника, изолирующее его от других проводников. • Экран Металлическая фольга или многопроволочная сетка экрана, которая используется для предотвращения электромагнитных полей. проникновение в кабель передачи или выход из него

Оптическое волокно • Многомодовое волокно • наиболее часто используется в LAN и MAN • Волоконно-оптический кабель, поддерживающий распространение нескольких мод. • Многомодовое волокно может иметь типичный диаметр сердцевины от 50 до 100 мкм с градиентным или ступенчатым показателем преломления. • Он позволяет использовать недорогие светодиодные источники света, а выравнивание и соединение разъемов менее критично, чем при использовании одномодового волокна. • Расстояния передачи и ширина полосы передачи меньше, чем у одномодового волокна из-за рассеивания светового сигнала.

Одномодовое волокно • Волоконно-волновод, в котором распространяется только одна мода.Одномодовое волокно имеет очень малый диаметр сердцевины, в некоторых световодах прибл. 8 микрон. Он позволяет передавать сигнал на большие расстояния с относительно высокой пропускной способностью и обычно управляется лазерным диодом ».

Внутренние оптоволоконные кабели

Оптоволоконные соединители • ST • SC • FSD

ST SC FSD

Методы заделки оптоволокна • Разрывной кабель • Эпоксидная смола • Обжим • Эпоксидная смола, отверждаемая ультрафиолетовым излучением • Волокно с продувкой воздухом

Свойства и характеристики кабеля Затухание СЛЕДУЮЩЕЕ испытание

9002 9000 Затухание • Затухание относится к потере мощности электрического сигнала при его прохождении по кабелю. • Коммуникационное оборудование работает, обнаруживая вариации сигнала (что становится сложнее по мере ослабления сигнала). • В системе категории 5 TIA / EIA 568A ограничивает затухание до 24 дБ для сигнала 100 МГц. • Ослабление 20 дБ означает, что только 1/100 исходного сигнала достигает места назначения. • чем ниже дБ, тем сильнее сигнал. • Расстояние, более высокие частоты и высокие температуры увеличивают затухание.

Сертификация и тестирование кабеля UTP • Затухание и перекрестные помехи на ближнем конце (NEXT) — два наиболее важных электрических параметра, которые определяют рабочие характеристики кабеля витой пары.• Затухание • Затухание — это потеря энергии сигнала связи. • Представлено в дБ или децибелах. • Децибелы • Затухание и NEXT отображаются отрицательными (- дБ). • Затухание и NEXT дБ являются относительными мерами изменения напряжения. • Потери в дБ имеют логарифмическую прогрессию. • 3 дБ = 2X • 10 дБ = 10X • 20 дБ = 100X • 30 дБ = 1000X • 40 дБ = 10,000X • 50 дБ = 100,000X • 60 дБ = 1000000X

Перекрестные наводки на ближнем конце (СЛЕДУЮЩИЙ ) • NEXT происходит, когда часть энергии сигнала переходит от одной пары кабеля к другой. • Кабели наиболее восприимчивы к перекрестным помехам вблизи их концов или вблизи устройств. • В кабеле UTP одна или две пары используются для передачи сигналов, а другая пара или пары принимают. • Непосредственная близость пар передачи увеличивает NEXT. • Первые 50 или 60 футов кабеля наиболее восприимчивы к СЛЕДУЮЩЕМУ. • Кросс-соединения особенно восприимчивы к NEXT.

Слишком сильный «шум» сигнала мешает приемнику различать сигналы передачи и приема и приводит к искаженной передаче и плохой работе сети.• Коэффициент затухания до перекрестных наводок • Категория 3 Категория 4 Категория 5 • Затухание на 100 м 13,1 дБ 8,9 дБ 8,2 дБ • ДАЛЕЕ 23 дБ 38 дБ 44 дБ • Пиковая частота 16 МГц 20 МГц 100 МГц

Парные сканеры • Пара Сканеры • Сканер пар CAT 5 (кабельный тестер) • Сканеры пар CAT 5 Отличаются от обычных парных сканеров тем, что они проверяют все пары кабелей на различных частотах до 100 МГц.
