GridVis – программное обеспечение
Программное обеспечение GridVis — часть стандартного комплекта поставки для анализатора мощности UMG 604 и универсальных измерительных устройств UMG 103.
Это программное обеспечение может использоваться, для представления измеряемых значений в виде фактических онлайн значений, и графического отображения считанных из памяти прибора значений.
Программное обеспечение для визуализации сети
ПО GridVis позволяет осуществить простую и полную настройку анализатора мощности UMG 604 и UMG 103. При помощи топологии каждый пользователь может настроить свою специфичную визуализацию источника энергии. Каждый прибор может управляться онлайн при помощи мыши. Измеряемые данные могут быть напрямую записаны на ПК, используя представление в реальном масштабе времени. Кроме того, GridVis предлагает богатые возможности представления и анализа архивной информации из базы данных.
Автоматическое считывание кольцевого буфера и встроенная обработка данных имеют большие преимущества в средних и больших проектах, поскольку данные могут храниться в различных форматах баз данных. Дополнительно к UMG 604 и UMG 103, в программное обеспечение добавлены UMG 96S, UMG 503, UMG 505, UMG 507, UMG 510, UMG 511 и ProData. 8 пользовательских программ могут быть написаны для UMG 604 при помощи графического программирования.
Главные особенности GridVis
ПО GridVis позволяет осуществлять:
- Визуализацию измеряемых значений
- Автоматическое считывание кольцевого буфера приборов
- Хранение измеряемой информации в базе данных
- Графическое представление измеряемых величин в режиме реального времени
- Настраиваемую топологию со свободно выбираемыми значениями
- Настройку измерительных приборов
- Графическое программирование пользовательских программ или написание при помощи исходного кода Jasic®
- Настройку, визуализацию, обработку и анализ данных
Применения GridVis
- Разработка обширных автоматизированных систем управления производством и потреблением энергии
- Визуализация источников энергии при помощи топологии
- Документирование качества мощности со свободным выбором периода времени
- Анализ причин ошибок сети
- Центр обработки стоимости энергии, то есть простое и точное вычисление стоимости электричества
- Стабилизация источника энергии при помощи функции
сигнализации превышения заданных пределов, например перенапряжения или кратковременное прерывание - Улучшение качества мощности, например анализ гармоник для обнаружения неисправностей
- Анализ профиля нагрузки, к примеру прогнозирование
потребления для улучшения контракта с поставщиком энергии
Программирование и конфигурация GridVis
Анализатор мощности UMG 604 полностью параметризируются с помощью программного обеспечения GridVis. Приборам можно задать любое имя и установить коэффициент трансформаторов тока и напряжения. Определяются значения триггеров для измерения событий и переходных процессов, а также измеряемых значений, которые должны быть сохранены вместе с интервалом времени. Предельные значения для функции контроля цифровых выходов программируются, при помощи компаратора или значение импульса для цифровых входов или выходов. Может быть выбран подключаемый датчик температуры. Определяется сервер времени для синхронизации времени всех устройств. При необходимости обновления прошивки прибора, оно может быть выполнено в режиме программирования без дополнительного оборудования, или демонтажа и возврата прибора к Janitza. Новые обновления для программного и инструментального, встроенного программного обеспечения предоставляются бесплатно и могут быть загружены из раздела загрузок.

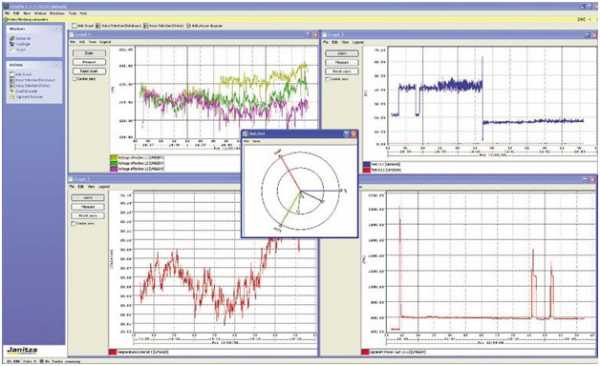

Примеры отображения ПО
Неограниченные возможности программирования
Язык программирования Jasic® открывает очень много новых возможностей, потому что Вы больше не привязаны к фиксированным интегрированным функциям в приборе. Вы можете расширить прибор, и добавить Ваши собственные функции. До семи свободно программируемых пользовательских программ могут работать одновременно.
Возможность графического программирования пользовательских программ — абсолютно новая функция в сфере цифровых анализаторов мощности. Они могут использоваться для создания специфичных для пользователя программ, к примеру, свободное программирование входов и выходов или запуск отчёта, когда определенное значение вышло за заданные пределы. В дополнение к дружественному графическому программированию пользователь может программировать непосредственно исходный текст.
Онлайн информация
Все измеряемые значения доступны в режиме измерения в реальном времени как линейный график или гистограмма. Линейные диаграммы постоянно обновляются, и через некоторое время более свежие данные сдвигают старые данные. Могут быть созданы два масштаба для измеряемых данных двух приборов. Любое количество данных измерения от каждого прибора, а также от нескольких приборов измерения, могут отображаться на одном графике. Цвета в диаграмме могут быть изменены по требованию.
Вид
топологии

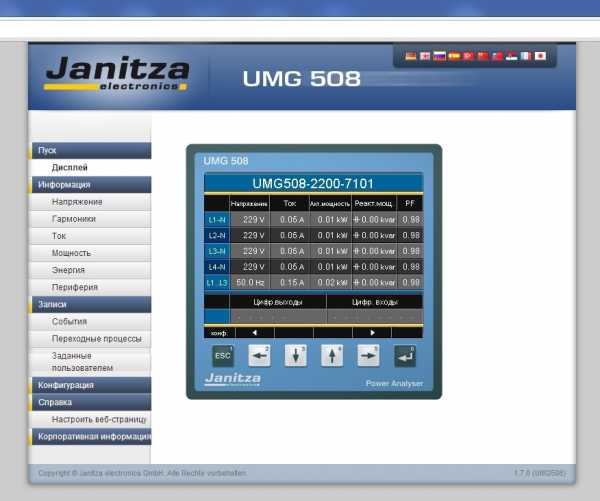

Вид каждого подключённого к сети устройства можно вывести на экран. Это необходимо не только для наблюдения за текущим отображением, но и для управления устройством в целом, как будто Вы на самом деле нажимаете кнопки на приборе. Кроме того, любой .jpg файл может быть назначен фоновым рисунком, будь то план здания или электрическая схема распределения. Одновременно с этим могут отображаться выбранные онлайн значения.

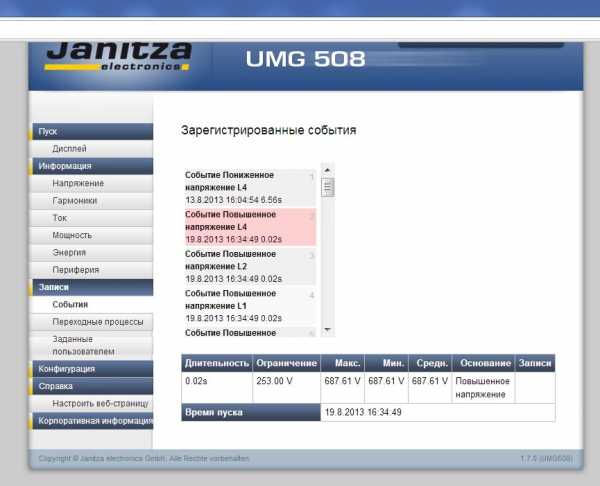

Браузер событий и переходных процессов
Любой период времени может быть проверен на предмет переходных процессов и событий при помощи двух браузеров. Эти функции (отображение сравнения: браузер переходных процессов) очень важны для анализов ошибок и аварий.
Хранение информации
UMG 604 имеет память измеряемых значений 128 МБ. При считывании измеряемые данные сохраняются в базу данных SQL. Для хранения данных доступны Derby, SQL and MySQL форматы данных. Из-за более высокого быстродействия, мы рекомендуем сохранять данные в базе данных MySQL или Microsoft SQL server. Использование данных форматов баз данных является большим преимуществом в больших проектах. Базу данных MySQL можно бесплатно загрузить с www.MySQL.org.
Офлайн информация
Данные, которые хранятся в базе данных, могут быть представлены в ПО GridVis в виде линейной диаграммы, столбчатого графика или гистограммы. Информация хранится в базе данных с параметрами времени (год, месяц, день) и может быть выбрана в соответствии с датой. Особенно важные части графика можно выделить посредством функции увеличения. Графики могут иметь заголовок и сопровождаться комментариями для вывода на печать. Отображение переходных процессов и событий имеет особое значение и представлено в виде отдельного браузера. Браузер флагов может использоваться, для определения отсутствия измеряемых данных в заданном периоде времени.
Модификации ПО GridVis
Описание | Basic | Professional | Enterprise | Service |
Число лицензий | 1 | 3 | 5 | 5 |
Лицензии (Service/WEB) | 0 | 0 | 0 | 2 |
Число подключаемых измерительных приборов | 5 | без ограничений | без ограничений | без ограничений |
Период обновления | без ограничений | 1 год – платно; через 1 год эксплуатации предоставляется бесплатная версия | ||
Телефонная поддержка | без ограничений | без ограничений | без ограничений | без ограничений |
Графики/диаграммы | ● | ● | ● | ●*1 |
База данных JanDB / Derby | ● | ● | ● | ●*1 |
Отчеты в ручном режиме | ● | ● | ● | ● |
Графическое программирование | ● | ● | ● | ●*1 |
Топология | ● | ● | ● | ●*1 |
MS SQL / MySQL | — | ● | ● | ● |
Автоматическое считывание | — | ● | ● | ● |
Виртуальный прибор | — | ● | ● | ● |
Автоматический экспорт CSV | — | — | ●*2 | ●*2 |
Генерирование ModBus | — | — | ● | ● |
Графическое программирование модулей (запись/чтение ModBus) | — | — | ● | ●*1 |
Расчетный центр стоимости | — | — | ● | ● |
Автоматические отчеты | — | — | ● | ●*1 |
Запись в режиме реального времени | — | — | — | ● |
Сервис | — | — | — | ● |
Артикул | 51.00.116 | 51.00.160 | 51.00.170 | 51.00.180 |
*1 данная функция доступна только при установленном ПО GridVis на рабочее место
*2 для автоматического экспорта CSV-файлов Вы должны запросить услугу «Creation of Groovy scripts» с артикулом 51.01.015
Service:
ПО GridVis автоматически запускается в фоновом режиме при включении ПК и автоматически начинает запись измеренных значений прибора. ПО GridVis Enterprise будет включено в пакет и будет необходим для конфигурации и обработки данных.
neokip.ru
GridVis 2.2.0 — Новое программное обеспечение для измерительных приборов Janitza
25 мая 2011 г. в 16:26 629
23 мая 2011 года вышла в свет новая версия программного обеспечения GridVis 2.2.0
Программное обеспечение GridVis входит в комплект с каждым прибором имеющим интерфейс связи, и находится в прямом доступе для загрузки и установки на нашем сайте: Janitza — GridVis — загрузка.
На данный момент все приборы комплектуются GridVis 1.6.8, в скором времени в комплекте будет поставляться версия GridVis 2.2.0.
Программное обеспечение бесплатное, русифицированное и не имеет ограничений по количеству добавленных в него приборов/проектов.
Для правильной работы приборов в данной версии, необходимо обновить существующие прошивки (микропрограммы) приборов. Новые прошивки для всех устройств UMG Вы можете загрузить на нашем сайте в разделе «Файлы» — «Firmware».
Данное программное обеспечение позволит провести обширный анализ качества мощности и энергоаудит объектов измерения, основываясь на данных измеренных приборами Janitza серии UMG. Облегчить работу по осуществлению сбора информации о потреблении энергии, и её стоимости по отдельным нагрузкам (АСТУЭ). Определение источников неэффективного использования энергии для достижения оптимальной энергоэффективности объекта. Определение и регистрация некачественной поставки электроэнергии. И многое другое…
Главные особенности
ПО GridVis позволяет осуществлять:
- Визуализацию и анализ измеряемых значений
- Автоматическое и ручное считывание информации из памяти приборов
- Хранение измеряемой информации в базе данных, обработка и оптимизация БД
- Построение графиков измеряемых величин в режиме реального времени и из архива
- Наблюдение за приборами и их параметрами при помощи настраиваемых страниц топологии
- Настройку и конфигурацию измерительных приборов Janitza
- Графическое программирование пользовательских программ или написание при помощи исходного кода Jasic®
- Визуализацию, обработку и анализ данных через функции статистики и генерацию отчётов
Применения
Программное обеспечение GridVis имеет множество применений. Вот некоторые из них:
- Разработка обширных автоматизированных систем управления производством и потреблением энергии
- Визуализация и контроль источников энергии при помощи топологии (диспетчеризация)
- Создание отчётов о качестве мощности со свободным выбором периода времени
- Анализ причин ошибок электросети
- Центр обработки стоимости энергии. Составление отчёта о потреблённой / генерируемой, активной и реактивной энергии по различным тарифам с отображением стоимости электричества для одного или нескольких приборов за выбранный интервал времени.
- Стабилизация источника энергии при помощи функции сигнализации превышения заданных пределов, например перенапряжения или кратковременное прерывание
- Улучшение качества мощности, например, за счёт анализа гармонического состава сети
- Анализ профиля нагрузки, к примеру, прогнозирование потребления для улучшения договора с поставщиком энергии
Неограниченные возможности программирования
Язык программирования Jasic® открывает очень много новых возможностей, потому что Вы больше не привязаны к фиксированным интегрированным функциям в приборе. Вы можете расширить функционал прибора, и добавить Ваши собственные функции. До семи свободно программируемых пользовательских программ могут работать одновременно.
Возможность графического программирования пользовательских программ — абсолютно новая функция в сфере цифровых анализаторов мощности. Они могут использоваться для создания специфичных программ, к примеру, свободное программирование входов и выходов или запуск отчёта, когда определенное значение вышло за заданные пределы. В дополнение к простому графическому программированию пользователь может оперировать непосредственно исходным текстом.
Онлайн информация
Все измеряемые значения, а также формы волн напряжения и тока доступны в графическом режиме в виде линейного графика в реальном времени. Могут быть созданы два масштаба для измеряемых данных двух параметров / приборов. Любое количество данных измерения от каждого прибора, а также от нескольких приборов измерения, могут отображаться на одном графике. Цвета в диаграмме могут быть изменены по требованию.
Вид топологии
Вид каждого подключённого к сети устройства можно вывести на экран. Это необходимо не только для наблюдения за текущим отображением, но и для управления устройством в целом, как будто Вы на самом деле нажимаете кнопки на приборе. Кроме того, любой .jpg файл может быть назначен фоновым рисунком, будь то план здания или электрическая схема распределения. Одновременно с этим на топологии могут отображаться выбранные онлайн значения с изменением цвета по заданным пороговым значениям. Окно топологии можно открепить от программы для выноса на второй монитор.
Браузер событий и переходных процессов
Любой период времени может быть проверен на предмет переходных процессов и событий при помощи двух браузеров. Данный функционал позволяет произвести детальный анализ события или переходного процесса с отображением информации до и после происшествия, что позволяет определить источник некачественной энергии, и принят соответствующие меры. Регистрация событий и переходных процессов происходить исходя от номинальных значений тока и напряжения в каждой фазе.
Хранение информации
Многие из приборов Janitza серии UMG имеют встроенную память (до 256 Мб / до 10 000 000 значений). При считывании параметров из памяти прибора, данные сохраняются в базу данных. Для хранения данных доступны следующие базы данных: Derby, SQL и MySQL. Из-за более высокого быстродействия, мы рекомендуем сохранять данные в базе данных MySQL или Microsoft SQL server. Использование данных баз данных является большим преимуществом в больших проектах. Базу данных MySQL можно бесплатно загрузить с www.MySQL.org.
Память приборов разделена на части для:
- Записи определённых пользователем значений
- Записи переходных процессов
- Записи событий
- Записи действующих значений волн
- Хранения значений внутренних флагов
Офлайн информация
Данные, которые хранятся в базе данных, могут быть представлены в ПО GridVis в виде линейного графика, гистограммы, статистики или графика отклонений. Информация хранится в базе данных с параметрами времени (год, месяц, день) и может быть выбрана в соответствии с датой. Особенно важные части графика можно выделить посредством функции увеличения. Графики могут иметь заголовок и сопровождаться комментариями для вывода на печать. Отображение переходных процессов и событий имеет особое значение и представлено в виде отдельного браузера. Браузер флагов может использоваться, для определения отсутствия измеряемых данных в заданном периоде времени.
Отчёты и статистические функции
Важные параметры электрического источника энергии должны быть измерены и проверены на предмет соответствия их стандартам качества. Измеряемые параметры, предоставленные устройствами измерения, отображаются в GridVis как мгновенное онлайн значение или из БД исторических значений. Исследование этих данных возможно при помощи генераторов статистик и отчётов, представленных в GridVis, где самые важные параметры представлены в табличном виде. Индивидуальные отчёты могут генерироваться автоматически, используя график времени или запускаться пользователем вручную. Отчёты могут быть выведены на печать, или в виде HTML, XML, Excell, Word или PDF файлов.
Доступные отчёты:
- Отчёт по качеству мощности в соответствии с EN50160 и EN61000-2-4
- Текущее качество в соответствии с EN50160-IEEE519
- Расширенный отчёт по качеству мощности
- Отчёт по напряжению
- Статистические функции
- Отчёты по потреблению или стоимости энергии
Лицензии
Следующие модули расширения доступны для ПО GridVis в качестве опций:
- GridVis лицензия 1, заказной код 51.00.117.Модуль графического программирования — запись/считывание Modbus регистров.Позволяет осуществлять графическое программирование как Modbus master устройства, для считывания/записи Modbus регистров slave устройств при помощи графического программирования.
- GridVis лицензия 2, заказной код 51.00.123. Драйвер базы данных для Microsoft SQL-Server или MySQL-Server. Позволяет осуществить обмен данных между GridVis и SQL или MySQL server. Без данного драйвера, ПО GridVis использует встроенную базу данных Derby.
- GridVis лицензия 3, заказной код 51.00.120.Драйвер для добавления сторонних Modbus устройств.
- GridVis лицензия 4, заказной код 51.00.121. Драйвер для добавления виртуальных устройств. Позволяет добавить в список виртуальное устройство, параметры которого будут составляться из имеющихся устройств и математических функций: сложение/вычитание/деление/умножение. Позволяет объединять несколько устройств в группу (виртуальное устройство) с последующим их анализом, генерацией отчётов, добавление в топологию…
www.elec.ru
«Инженерная компания Профэнергия» – Эксперт в области качества электросети и защиты от помех электроснабжения на предприятиях.
GridVis® Ultimate
• Все функции GridVis®-Service, а также:• Web-решение GridVis®-Energy
• расширенные функции пользователей
• управление Dashboard и Template
• Widgets
• Основные показатели эффективности (KPI)
• Sankey-Diagramm (Диаграмма энергопотоков)
• Обзор приборов с графическими функциями
• Управление библиотекой символов
• Работа с базами данных MySQL / MS-SQL
• Автоматическое считывание показаний измерительных приборов
• Виртуальные устройства
• Управление пользователями
• Временой распорядок выгрузки отчетов
• Выгрузка отчетов в формате CSV
• RCM-Очет по токам утечкиt
GridVis® Service
• Все функции GridVis®-Professional, а также:• Служебный режим (активно работает в фоновом режиме для автоматического считывания данных)
• Регистрация значений измерений в интерактивном режиме
• Интерфейс REST (обеспечивает внешним приложениям доступ к сохраненным значениям)
• Управление сигналами тревоги
• Выгрузка данных из системы
• Чтение сторонних приборов по ModBus RTU
• Автоматическое составление отчетов
• Оценка стоимости затрат
• Планирование отчетов за определенный отрезок времени
• Отчеты по качеству электроэнергии
GridVis® Professional
Все функции GridVis®-Basic, а также:• Количество приборов в системе без ограничения
• Работа с базами данных MySQL / MS-SQL
• Автоматическое считывание показаний измерительных приборов
• Виртуальные устройства
• Управление пользователями
• Временой распорядок выгрузки отчетов
• Выгрузка отчетов в формате CSV
• RCM-Очет по токам утечки
GridVis® Basic Бесплатная версия
• макcимум 5 приборов• отображение графиков
• составление отчетов вручную
• страницы тополигии
• База данных Janitza DB
Задать вопрос Заказать
