Громоотвод принцип работы. Принцип работы громоотвода: защита зданий от разрушительной силы молний

Как работает громоотвод. Из каких основных частей состоит система молниезащиты. Какие функции выполняет громоотвод при ударе молнии. Почему высокие здания остаются невредимыми во время грозы.

Содержание

Устройство и принцип действия громоотвода

Громоотвод представляет собой защитное устройство, предназначенное для отвода электрического разряда молнии в землю. Его конструкция включает три основных элемента:

  • Молниеприемник — металлический стержень длиной 1-2 метра, устанавливаемый на самой высокой точке здания
  • Токоотвод — проводник, соединяющий молниеприемник с заземлителем
  • Заземлитель — металлические стержни или пластины, закопанные в грунт

Принцип работы громоотвода основан на явлении электростатической индукции. При приближении грозового облака острие молниеприемника накапливает электрический заряд, противоположный заряду облака. Это создает канал повышенной проводимости между облаком и землей через систему молниезащиты.


Почему молния бьет в громоотвод, а не в здание?

Заостренная форма молниеприемника обеспечивает высокую напряженность электрического поля вокруг его кончика. Это приводит к ионизации окружающего воздуха и образованию проводящего канала. Молния «выбирает» этот путь наименьшего сопротивления, ударяя в громоотвод, а не в само здание.

Факторы, влияющие на эффективность громоотвода:

  • Высота установки молниеприемника над защищаемым объектом
  • Форма и материал молниеприемника
  • Качество заземления
  • Сопротивление токоотводов

Основные функции системы молниезащиты

Громоотвод и связанные с ним элементы выполняют две ключевые функции по защите зданий и сооружений:

  1. Защита от прямого удара молнии — предотвращение попадания разряда непосредственно в конструкции здания

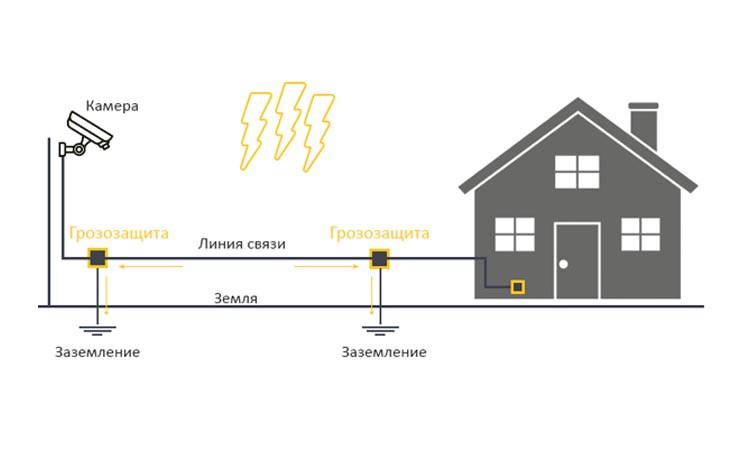

  2. Защита от вторичных воздействий — отвод индуцированных токов и напряжений, возникающих при близких ударах молнии

Почему высотные здания остаются невредимыми при ударах молнии?

В отличие от деревьев, высотные здания оснащены эффективными системами молниезащиты. Громоотводы принимают на себя удар молнии и безопасно отводят электрический разряд в землю по специально проложенным токоотводам. Это предотвращает повреждение конструкций здания и возгорание.


Преимущества молниезащиты высотных зданий:

  • Снижение риска пожаров от прямых ударов молнии
  • Защита электронного оборудования от скачков напряжения
  • Обеспечение безопасности людей внутри здания
  • Предотвращение структурных повреждений конструкций

Виды громоотводов и их особенности

Существует несколько основных типов громоотводов, различающихся по конструкции и принципу действия:

1. Стержневые громоотводы

Представляют собой металлический штырь, устанавливаемый на крыше здания. Это наиболее распространенный и простой тип молниезащиты.

2. Тросовые молниеотводы

Состоят из металлического троса, натянутого между опорами. Применяются для защиты протяженных объектов.

3. Сетчатые молниеприемники

Выполняются в виде металлической сетки, укладываемой на кровлю. Обеспечивают защиту большей площади.

4. Активные молниеприемники

Оснащены специальными устройствами для создания восходящего лидера, увеличивающего вероятность удара молнии в громоотвод.

Требования к заземлению системы молниезащиты

Эффективность работы громоотвода во многом зависит от качества заземления. Основные требования к системе заземления:


  • Глубина заложения заземлителей — не менее 0,5 м
  • Длина вертикальных заземлителей — от 2,5 до 3 м
  • Сечение заземляющих проводников — не менее 50 мм²
  • Сопротивление заземляющего устройства — не более 10 Ом

Важно периодически проверять состояние заземления и при необходимости проводить обработку грунта для снижения его удельного сопротивления.

Молниезащита частных домов: особенности и рекомендации

Владельцам частных домов также следует позаботиться о молниезащите своего жилища. При этом нужно учитывать некоторые особенности:

Факторы, влияющие на необходимость установки громоотвода:

  • Высота дома и его расположение на местности
  • Наличие высоких деревьев вблизи строения
  • Частота гроз в регионе
  • Тип кровельного материала

Для большинства частных домов достаточно установки одного-двух стержневых молниеприемников на крыше и организации надежного заземления.

Современные технологии в системах молниезащиты

Развитие технологий позволяет создавать все более эффективные системы защиты от молний:


Инновации в молниезащите:

  • Активные молниеприемники с ионизаторами воздуха
  • Системы раннего обнаружения грозовой активности
  • Молниеотводы с счетчиками ударов молний
  • Программное обеспечение для расчета зон защиты

Применение современных технологий позволяет значительно повысить надежность молниезащиты и снизить риски повреждения зданий и оборудования.

Таким образом, громоотвод играет crucial роль в защите зданий и сооружений от разрушительного воздействия молний. Правильно спроектированная и установленная система молниезащиты способна эффективно отводить электрические разряды, сохраняя целостность конструкций и обеспечивая безопасность людей.


Принцип работы громоотвода-основная функция громоотвода

Содержание

1. Принцип работы громоотвода

2. Основная функция громоотвода



В грозовую погоду вы когда-нибудь задумывались над таким вопросом: Почему в грозовую погоду все виды деревьев, особенно на открытой местности, всегда уязвимы для ударов молнии и ломаются или загораются, а некоторые высотные здания материал часто поражает гром и молния, но может ли он стоять вертикально и невредимым? Только потому, что здания прочнее деревьев? Чтобы ответить на этот вопрос, нам придется поговорить о распространенном «артефакте» в нашей жизни — громоотводах . Итак, какова основная функция громоотвода? Это потому, что громоотводы и соответствующие средства молниезащиты установлены таким образом, что молния обходит это здание?

Принцип работы громоотвода

Теперь у людей есть четкое представление о принципе работы громоотводов. Молниеотводы и связанные с ними средства молниезащиты обычно состоят из трех частей: заземляющего корпуса, заземляющего токоотвода и молниеприемника. Как правило, в молниеприемнике используется круглая сталь или стальная труба длиной 1-2 метра и диаметром 15-20 мм, которая закрепляется на верхнем конце столба и соединяется с корпусом заземления через заземляющий проводник. При попадании дождя и снега некоторые высотные здания могут индуцировать большое количество положительных зарядов в заряженных облаках. Когда грозовое облако разряжается близко к земле, оно искажает электрическое поле земли. В этом коротком разрядном процессе, пораженном молнией, огромная электрическая энергия мгновенно преобразуется в энергию, такую как свет и тепло, что приводит к разрушению зданий. Принцип работы громоотвода заключается в том, что верхняя часть громоотвода предназначена для заострения. Когда наконечник молниеотвода индуцируется электростатически, накапливается большое количество электрического заряда. Громоотвод и эти облака образуют путь между громоотводом и заряженным облачным слоем, тем самым активно привлекая молнию для разряда громоотвода.

Когда громоотвод установлен выше здания, напряженность поля на молниеотводе чрезвычайно велика из-за эффекта разряда наконечника, который будет разряжаться только между слоем заряженного облака и молниеотводом, тем самым эффективно предотвращая повреждение здания молнией. .

Основная функция громоотвода

Благодаря приведенному выше простому введению о принципе работы громоотводов мы можем узнать, что настоящая роль громоотводов заключается не в защите от молнии, а в том, чтобы индуцировать молнию. Установка молниеотводов и связанных с ними средств молниезащиты в зданиях в основном имеет следующие две функции. Основная функция громоотвода — защита от прямых ударов молнии: главным образом, предотвращение прямого попадания молнии в здания. Например, некоторые высотные здания должны быть оборудованы молниеотводами или другими средствами молниезащиты, чтобы уменьшить процесс огромного тока, образующегося при ударе молнии и просачивающегося в землю вместе со зданием, и уменьшить ущерб, наносимый внутренним помещениям.

пространство здания. Во-вторых, защита от индуцированной молнии: Индуктивная молния — это явление, при котором электромагнитная индукция, создаваемая ударами молнии, попадает на линию металлического объекта здания, и происходит явление разрушения электронных компонентов. Основная функция молниеотводов – защита бытовых приборов и слаботочного оборудования. Кроме того, установка устройства защиты от утечек также может защитить бытовую технику, и оно должно быть заземлено для защиты от молнии. Если удар молнии происходит в бетонный столб на полу, то ток может уйти вместе с металлом внутри здания на землю. Если на жилом этаже отсутствуют необходимые молниеотводы и соответствующие средства молниезащиты, энергия, генерируемая током молнии, не может быть эффективно высвобождена, то этажи, через которые он проходит, будут иметь определенную степень опасности, что прямо или косвенно вызовет электросистема здания или этажа. Определенная степень повреждения. Поэтому в случае грозы необходимо вовремя отключать бытовые приборы в помещении, что может эффективно защитить жизнь и имущество людей.

Теги: Принцип работы громоотвода, основная функция громоотвода, молниеотводы и соответствующие средства молниезащиты

Связанные рекомендации

Как ваше здание защищено от ударов молнии

Система молниезащиты морских установок

Как молния повреждает нефтегазовые объекты

Принцип действия и устройство громоотвода

Поставка электроизоляционных материалов и обмоточных проводов

Нижегородэлектрозащита

Громоотводом называется защитное устройство, которое включает в свою конструкцию систему проводников, отводящих электрический заряд в землю. Ежегодно от ударов молнией тысячи людей, кроме этого сильный электрический разряд, который возникает по причине трения потоков теплого воздуха с каплями воды облаков и с землей, может нанести серьезный материальный ущерб. При этом, его энергия на столько велика, что он с легкостью валит большие деревья и выводит из строя электроприборы и всю электропроводку.

Именно поэтому, молниезащита является важнейшим элементом обеспечения безопасности людей и их имущества. Сегодня практически каждый владелец собственного дома старается установить на своей территории громоотвод.

Устройство и принцип действия современного громоотвода довольно простое, вся его конструкция состоит всего из трех основных частей:

  • Молниеприемник. Он имеет вид длинного стержня, материалом для него может стать совершенно любой металл, хорошо проводящий сквозь себя электрический ток. Его крепление осуществляется на самой высокой точке крыши здания.
  • Токоотвод. Как правило, он представляет собой провод из меди, сечением около 6 мм. Он соединяет заземлитель и молниеприемник.
  • Заземлитель. Его изготавливают из медных или стальных прутьев, а их диаметр будет напрямую зависеть от их длины, вкопанной в землю.

Его действие заключается в улавливании молнии, при этом электричество по токоотводам передается в заземлительный контур, передающий разряд в землю, уводя всю его силу от жилища человека.

Разновидности громоотводов

В зависимости от способа изготовления существует 3 вида молниеотводов:

  • Стержневой. Изготовлен в виде металлического штыря, который устанавливается на крыше дома или на дереве. Токоотвод соединяет штырь с заземлительным контуром, уводя уловленный электрический разряд в землю.
  • Сеточный. Данный вид изготавливается при помощи металлической сетки, изготовленной в виде арматурного каркаса с ячейками, имеющими размер от 3 до 12 м. При этом, сетка устанавливается на крыше здания, над материалом кровли с зазором не менее 15 см. Такие виды громоотводов отличаются более высокой эффективностью, потому как покрывают гораздо большую площадь.
  • Тросовый приемник отличается от стержневого тем, что для его изготовления металлический трос, соединяющийся с другими элементами при помощи болтов.

Также в некоторых случаях в качестве молниеприемника может выступать и сама крыша здания. Главным условием для этого является то, чтобы материал кровли был изготовлен из шифера или любых других видов материала, в основе которых имеется металл, и имел толщину не менее 4 миллиметров.

Требования, предъявляемые к заземлению системы

Для того, чтобы громоотвод работал исправно и качественно справлялся со своей основной функцией важно, чтобы штыри, которые вставлены в землю, имели длину не менее 3 метров. При этом их сечение должно составлять не меньше 25 кв. мм. Выбирая место для установки громоотвода старайтесь отдавать предпочтение местам, находящимся вдали от детских площадок и скопления животных. Также старайтесь избегать мест вблизи скамеек и дорожек, по которым регулярно ходят люди.

Заземление всегда лучше производить во влажном грунте, а чтобы поддерживать работу молниеотвода рекомендуется периодически поливать место его установки. Если же возможность дополнительного увлажнения отсутствует, а грунт в месте установки конструкции отличается повышенной сухостью, то при установке молниеотвода рекомендуется посыпать землю смесью соли и древесного угля.

Прибытие материалов в ноябре в объёме 200 тонн

подробнее

Прибытие материалов в ноябре в объёме свыше 120 тонн

подробнее

Октябрьское прибытие партии материалов

подробнее

Прибытие материалов на наш склад в октябре 2022 г

подробнее

Прибытие материалов в октябре 2022 г

подробнее

Что такое молниеотводы и как они работают? Axis — India

Молния возникает, когда положительные и отрицательные заряды, присутствующие в облаке, накапливаются так, что между ними возникает искра, эта искра и есть молния. Это может привести к широкомасштабным разрушениям различных зданий и гибели людей и животных. Было бы больше угрозы, если бы здание было выше. Молния увеличивает тепло в материалах до высоких температур, вызывая пожар в здании. Следовательно, устройство под названием Громоотвод защищает здание от молнии.



Металлический стержень, размещенный на крыше здания для защиты от удара молнии, известен как молниеотвод. Этот проводник первым поражается молнией, не попадая непосредственно в здание, что предотвращает пожар или поражение электрическим током. Он обеспечивает безвредный и легкий путь для прохождения энергии молнии в землю, не повреждая конструкции зданий. «Дорога» или система заземления устанавливается сверху вниз по зданию. Проводник обеспечивает путь с низким сопротивлением между верхней частью стержня проводника через прочную металлическую полосу и землей. Следовательно, ток от удара молнии отводится через стержень и не проходит через здание.



Молниеотвод работает по принципу индукции. Когда полностью заряженное облако проходит мимо здания, проводник за счет индукции заряжается противоположно, и этот приобретенный заряд перемещается к земле через систему заземления. Электрическая длина его стержня всегда будет больше его физической длины. Воздух становится проводником в присутствии большого электрического поля, и это электрическое поле сильнее вокруг острых предметов, чем вокруг предметов с более плоской поверхностью.



Во время накопления молнии заряды индуцируются в верхней части заостренного стержня молниеотвода облачным зарядом. Эффективная длина токопроводящего пути молниеотвода увеличивается, поскольку индуцированный заряд достаточно велик, а воздух вокруг точки молниеотвода действует как проводящая среда. Современные молниеотводы слегка закруглены, потому что электрическое поле, создаваемое заряженным круглым точечным проводником, меньше по сравнению с острым острием. Следовательно, воздушная проводка покрывает большее расстояние над стержнем молниеотвода. Ионизация воздуха вокруг стержня молниеотвода позволяет молнии ударять более беспорядочно.



Молниеотводы также могут называться молниеотводами, наконечниками, молниеприемниками или устройствами прекращения удара. Они доступны в различных типах, таких как полые, сплошные, заостренные, закругленные, плоские полосы или щетинные щетки. Основная особенность молниеотвода заключается в том, что материалы, используемые для изготовления проводника, представляют собой проводящие материалы, такие как медь и алюминий. Как правило, медь и ее сплавы используются при изготовлении устройств молниезащиты. Основное преимущество стержня молниеотвода состоит в том, чтобы сделать воздух вокруг него проводником и способствовать разряду облаков. Внесите свой вклад без образования молнии и минимизируйте риск (вероятность удара молнии). Многие устройства нуждаются в защите от внешних повреждений, таких как ступенчатый потенциал, потенциал прикосновения и т. д.



Сильно заряженные облака заряжены ионизированными электронами высокой плотности на внешнем слое, которые индуцируют противоположный заряд вокруг молниеотвода и почти равен потенциалу, присутствующему в облаке. Это явление притягивает молнию к аккумулированным противоположным зарядам вокруг проводника, создавая виртуальный путь, по которому молния вытекает из электрического заряда с высоким потенциалом вдоль проводника. Громоотвод размещается в самом верхнем углу, где громоотвод устанавливается на монтажное основание и соединяется с заземляющим стержнем или заземляющим стержнем через медный кабель. Молния, поглощаемая громоотводом, отводится по этому пути, избегая повреждения конструкции.

Принцип работы громоотвода – основная функция громоотвода

Содержимое

1. Принцип работы громоотвода

2. Основная функция громоотвода

В грозовую погоду вы когда-нибудь задумывались над таким вопросом: Почему в грозовую погоду все виды деревьев, особенно на открытой местности, всегда уязвимы для ударов молнии и ломаются или загораются, а некоторые высотные здания материал часто поражает гром и молния, но может ли он стоять вертикально и невредимым? Только потому, что здания прочнее деревьев? Чтобы ответить на этот вопрос, придется рассказать о распространенном в нашей жизни «артефакте» — громоотводах. Итак, какова основная функция громоотвода? Это потому, что громоотводы и соответствующие средства молниезащиты установлены так, чтобы молния не проходила мимо этого здания?

Принцип работы громоотвода

Теперь у людей есть четкое представление о принципе работы громоотводов. Молниеотводы и связанные с ними средства молниезащиты обычно состоят из трех частей: заземляющего корпуса, заземляющего токоотвода и молниеприемника. Как правило, молниеприемник представляет собой круглую сталь или стальную трубу длиной 1-2 метра и диаметром 15-20 мм, которая закрепляется на верхнем конце столба и соединяется с корпусом заземления через заземляющий проводник. При попадании дождя и снега некоторые высотные здания могут индуцировать большое количество положительных зарядов в заряженных облаках. Когда грозовое облако разряжается близко к земле, оно искажает электрическое поле земли. В этом коротком разрядном процессе, пораженном молнией, огромная электрическая энергия мгновенно преобразуется в энергию, такую ​​как свет и тепло, что приводит к разрушению зданий. Принцип работы громоотвода заключается в том, что верхняя часть громоотвода предназначена для заострения. Когда наконечник молниеотвода индуцируется электростатически, накапливается большое количество электрического заряда. Громоотвод и эти облака образуют путь между громоотводом и заряженным облачным слоем, тем самым активно привлекая молнию для разряда громоотвода. Когда громоотвод установлен выше здания, напряженность поля на молниеотводе чрезвычайно велика из-за эффекта разряда наконечника, который будет разряжаться только между слоем заряженного облака и громоотводом, тем самым эффективно предотвращая повреждение здания молнией. .

Основная функция громоотвода

Благодаря приведенному выше простому введению о принципе работы громоотводов мы можем узнать, что настоящая роль громоотводов заключается не в защите от молнии, а в том, чтобы индуцировать молнию. Установка молниеотводов и связанных с ними средств молниезащиты в зданиях в основном выполняет следующие две функции. Основная функция громоотвода — защита от прямых ударов молнии: главным образом, предотвращение прямого попадания молнии в здания. Например, некоторые высотные здания должны быть оборудованы молниеотводами или другими средствами молниезащиты, чтобы уменьшить процесс огромного тока, образующегося при ударе молнии и просачивающегося в землю вместе со зданием, и уменьшить ущерб, наносимый внутренним помещениям. пространство здания. Во-вторых, защита от наведенной молнии: Индуктивная молния — это явление, при котором электромагнитная индукция, создаваемая ударами молнии, попадает на линию металлического объекта здания, и происходит явление разрушения электронных компонентов. Основная функция молниеотводов – защита бытовых приборов и слаботочного оборудования. Кроме того, установка устройства защиты от утечек также может защитить бытовую технику, и оно должно быть заземлено для защиты от молнии. Если удар молнии происходит в бетонный столб на полу, то ток может уйти вместе с металлом внутри здания на землю.
