Что такое GSM и принцип работы этой технологии

GSM (Global System for Mobile Communications) — это глобальный стандарт цифровой мобильной сотовой связи. Это технология второго поколения (2G) мобильных сетей, которая пришла на смену аналоговым системам первого поколения.

Основные принципы работы GSM:

Использует технологии множественного доступа с временным разделением каналов (TDMA) и частотным разделением (FDMA).
Разделяет выделенную полосу частот на каналы по 200 кГц.
Каждый канал разделяется по времени на 8 временных слотов.
Для передачи голоса и данных используются цифровые сигналы.
Применяются методы шифрования для защиты передаваемой информации.

Такой подход позволяет эффективно использовать частотный спектр и обслуживать большое количество абонентов.

Основные стандарты и частотные диапазоны GSM

Существует несколько основных стандартов GSM, работающих в разных частотных диапазонах:

GSM-900 — использует частоты 890-915 МГц и 935-960 МГц
GSM-1800 — диапазоны 1710-1785 МГц и 1805-1880 МГц
GSM-850 — частоты 824-849 МГц и 869-894 МГц (используется в основном в Америке)
GSM-1900 — диапазоны 1850-1910 МГц и 1930-1990 МГц (Северная и Южная Америка)

В большинстве стран мира используются стандарты GSM-900 и GSM-1800. Они обеспечивают хороший баланс между дальностью связи и емкостью сети.

Применение GSM технологии в системах безопасности

GSM технология нашла широкое применение в современных системах безопасности и охраны. Основные варианты использования GSM в этой сфере:

Передача тревожных сообщений от охранных датчиков на пульт охраны или телефон владельца

Удаленное управление системой охраны (постановка/снятие с охраны)
Оповещение о срабатывании пожарной сигнализации
Контроль доступа на объект (управление шлагбаумами, воротами)
Мониторинг различных параметров (температура, влажность и т.д.)

Использование GSM-канала обеспечивает надежную беспроводную связь на большие расстояния без необходимости прокладки проводных линий.

Преимущества применения GSM в охранных системах

Использование GSM технологии в системах безопасности дает ряд важных преимуществ:

Возможность передачи тревожных сообщений в любую точку, где есть сотовая связь
Простота монтажа и настройки оборудования
Надежность работы благодаря развитой инфраструктуре GSM сетей
Невысокая стоимость оборудования и услуг связи
Возможность удаленного управления и мониторинга системы

Оперативное оповещение владельца о событиях на объекте

Все это делает GSM-системы очень популярным и эффективным решением для охраны различных объектов.

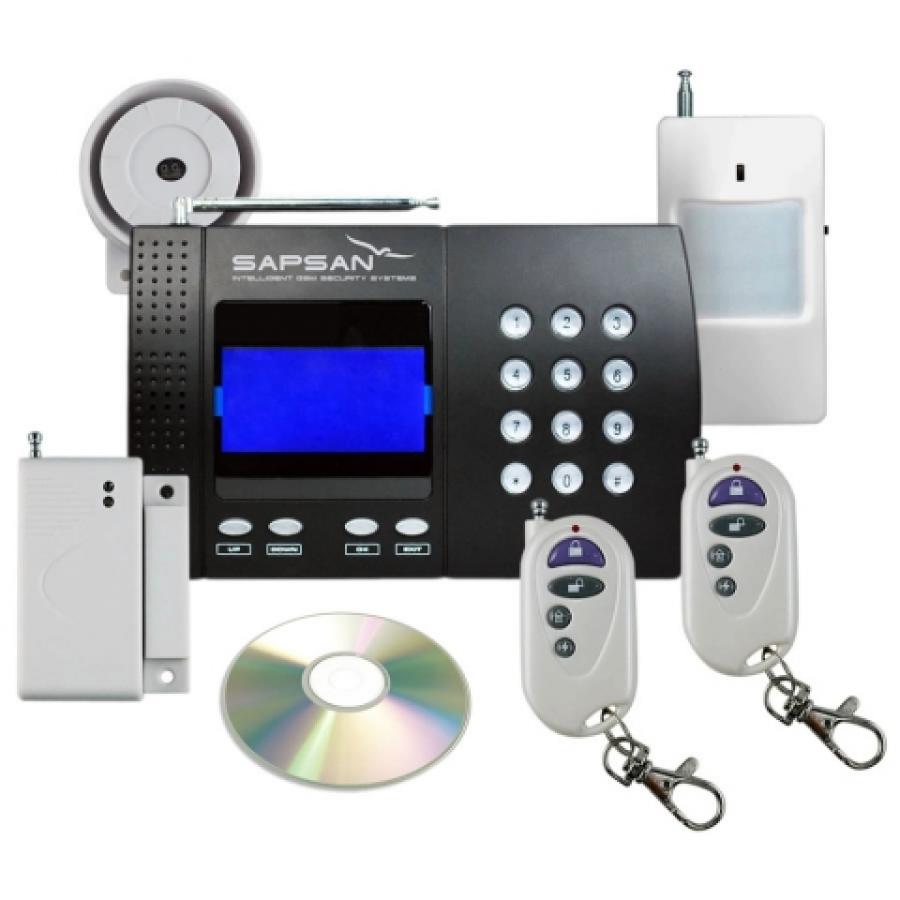

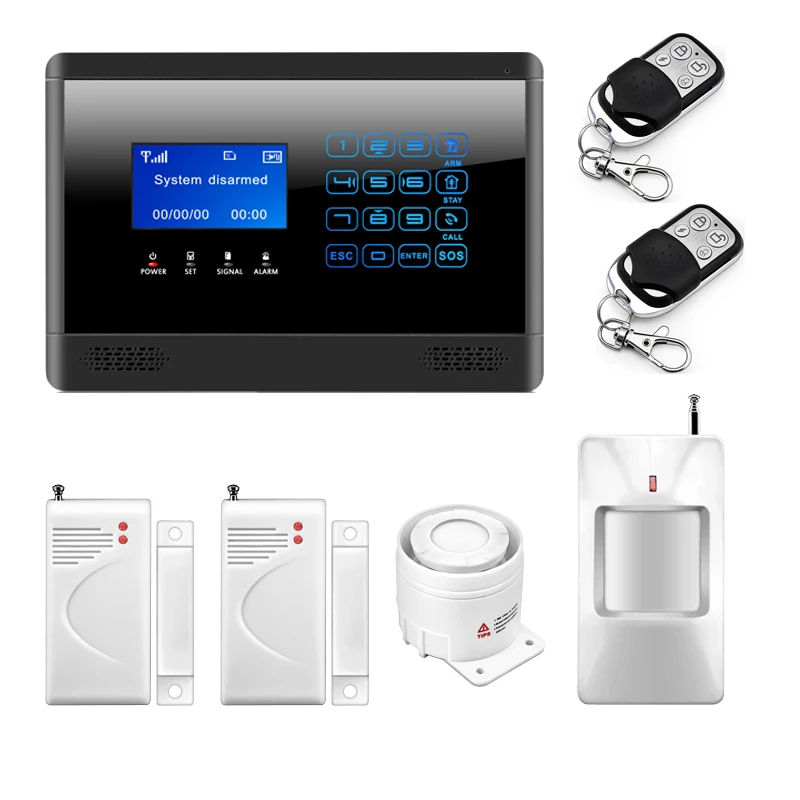

Основные компоненты GSM-сигнализации

Типовая GSM-сигнализация обычно включает следующие основные компоненты:

Контрольная панель с GSM-модулем
Датчики (движения, открытия дверей/окон, разбития стекла и т.д.)
Сирена для звукового оповещения
Клавиатура для управления системой
SIM-карта для работы в сети GSM
Резервный аккумулятор

Дополнительно могут использоваться различные исполнительные устройства — реле для управления электроприборами, модули расширения и т.д.

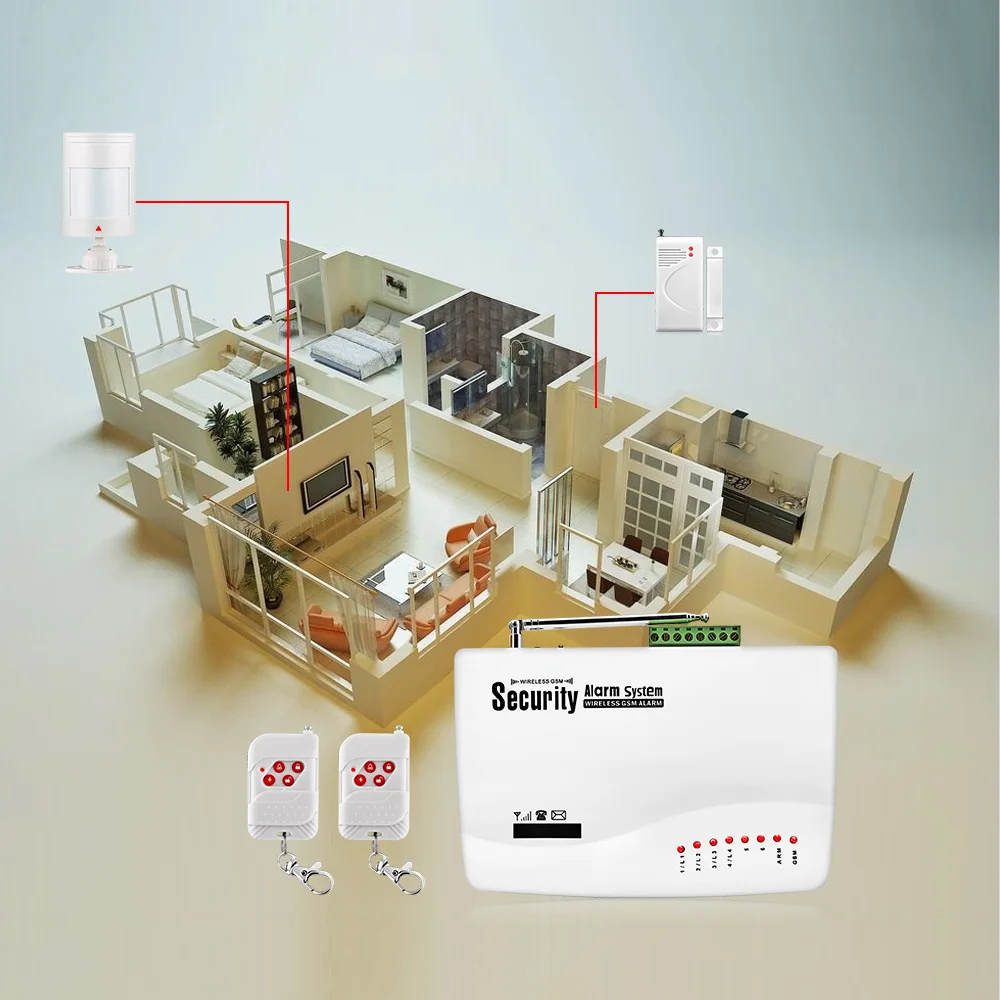

Принцип работы охранной GSM-сигнализации

Охранная GSM-сигнализация работает по следующему принципу:

При срабатывании датчиков сигнал поступает на контрольную панель
Панель активирует сирену и отправляет тревожное SMS или звонит на заданные номера
Владелец получает оповещение о тревоге на свой мобильный телефон
При необходимости можно удаленно управлять системой через SMS или голосовое меню

Такой алгоритм обеспечивает быстрое реагирование на нештатные ситуации и возможность оперативного управления системой охраны.

Варианты применения GSM-сигнализации

GSM-сигнализации находят широкое применение для охраны различных объектов:

Квартиры и частные дома
Офисы и магазины
Склады и производственные помещения
Гаражи и другие хозяйственные постройки
Дачи и загородные дома
Автомобили (в качестве противоугонных систем)

Универсальность GSM-технологии позволяет адаптировать систему под любые задачи охраны как небольших, так и крупных объектов.

Дополнительные функции современных GSM-сигнализаций

Современные охранные GSM-системы обладают широкими возможностями и дополнительным функционалом:

Контроль температуры и влажности в помещении
Управление отоплением, освещением и другими системами
Видеонаблюдение с передачей изображения по GSM
Контроль протечки воды
Пожарная сигнализация
Тревожная кнопка
Управление через мобильное приложение

Это позволяет создавать комплексные системы безопасности и автоматизации для дома или бизнеса на базе GSM-технологии.

Что такое GSM — энциклопедия lanmarket.ua

GSM — это стандарт мобильных сетей второго поколения 2G.

В восьмидесятых годах была сформирована группа для разработки общего стандарта мобильной связи. По словам Groupe Speciale Mobile (так раньше расшифровывался GSM), его основной задачей было разработать единую, согласованную сеть для всей Европы и предложить лучшее и более эффективное техническое решение для беспроводной связи.

Хотя стандарт основан на системе множественного доступа с временным разделением (TDMA), его технология использует цифровые сигнальные и речевые каналы и считается второй системой (2G) для мобильных телефонов.

Конечные пользователи GSМ первыми воспользовались недорогой реализацией SMS (система коротких сообщений), которая более известна как текстовое сообщение.

Будучи сотовой сетью, стандарт сотовой связи использует ячейки для обеспечения беспроводной связи абонентам, находящимся в непосредственной близости от этих ячеек. Четыре основные ячейки, которые составляют сеть GSM, называются макросами, микро, пико и фемто. Наружное покрытие обычно обеспечивается макро и микро ячейками, в то время как крытый охват обычно обеспечивается клетками pico и femto.

Телефоны GSM могут быть идентифицированы наличием модуля идентификации абонента (SIM). Этот крошечный объект, размером примерно с палец, представляет собой съемную смарт-карту, содержащую информацию о подписке пользователя, а также некоторые записи контактов. Эта SIM-карта позволяет пользователю переключаться с одного GSM-телефона на другой. В некоторых странах, особенно в Азии, телефоны GSM заблокированы для конкретного оператора. Однако, если пользователю удастся разблокировать телефон, он может вставить любую SIM-карту с любого носителя в тот же телефон.

Одним из основных преимуществ стандарта GSM является возможность перемещаться и переключаться между операторами с помощью отдельных мобильных устройств (если партнерские сети расположены в пункте назначения).

История GSM

Как уже говорилось, началась работа над тем, что в конечном итоге станет стандартом GSM в 1981 году, когда CEPT сформировала комитет Groupe Spécial Mobile для работы над европейским стандартом для технологии цифровых сотовых телефонов. Спустя более пяти лет представители из 13 европейских стран подписали Меморандум о взаимопонимании в Копенгагене, который согласился разработать, а затем развернуть общую сотовую систему по всей Европе.

Первая техническая спецификация GSM была опубликована в феврале 1987 года. Чтобы полагаться на общий мобильный стандарт для Европы, министры из четырех более крупных стран ЕС сделали еще одно политическое подтверждение своей поддержки стандарта GSM в рамках Боннской декларации о глобальных информационных сетях в мае 1987 (Германия, Великобритания, Франция и Италия). «МГС GSM» был подписан в сентябре 1987 года и помог получить денежные взносы на инвестиции в сеть. В результате европейская сеть GSM смогла увидеть гораздо более быстрое развертывание, чем считалось ранее возможным. В 1986 году Европейская комиссия предложила зарезервировать полосу частот 900 МГц исключительно для использования GSM.

Первая спецификация GSM стала доступной в 1990г. Всего через год бывший премьер-министр Финляндии Харри Холкери сделал первый телефонный звонок в мире. Звонок был сделан по сети, работающей от Radiolinja и построенной Telenokia и Siemens. А в 1992 году по сети GSM было отправлено первое SMS . В течение этого года Vodafone UK и Telecom Finland также подписали первое международное соглашение о роуминге.

Особенности стандарта

GSM — это система с коммутацией каналов. Она разделяет все каналы 200кГц на восемь временных интервалов 25кГц. Стандарт работает на трех разных несущих частотах: 900МГц, которая использовалась исходной системой GSM; 1800МГц, которая была добавлена для поддержки числа набухающих абонентов и частоты 1900МГц, которая используется, главным образом, в США.

Диапазон 850 МГц также используется для GSM и 3GSM в Австралии, Канаде и многих странах Южной Америки. GSM поддерживает скорость передачи данных до 9,6 кбит / с, что позволяет передавать базовые услуги передачи данных, такие как SMS.

Другим важным преимуществом является возможность международного роуминга, позволяющая пользователям получать доступ к тем же услугам что и дома, когда выезжаете за границу. Это дает потребителям бесшовные и одинаковые возможности подключения в более чем 210 странах. Спутниковый роуминг GSM также расширил доступ к услугам в районах, где наземное покрытие недоступно.

GSM900/GSM1800

Эти два стандарта используют большинство стран мира.

GSM-900 работает на частотном диапазоне 890-915МГц, и используется для обмена информацией между мобильной станцией и базовой приемопередающей станцией (восходящая линия связи) и 935-960МГц для нисходящей линии. Это обеспечивает 124 радиочастотных канала (каналы 1 — 124), расположенные на расстоянии 200кГц.

В данном случае используют дуплексный интервал 45МГц.

Для охвата более широкого частотного диапазона, был создан «расширенный GSM900 или E-GSM». Он работает в частотах от 880 МГц до 915 МГц (на восходящей линии) и от 925 МГц до 960 МГц (на нисходящей), что позволяет добавить 50 каналов (975-1023 и 0) в диапазон GSМ-900. Спецификация имеет также стандарт GSM-R, который использует частоту от 876 МГц до 915 МГц (восходящая) и от 921 МГц до 960 МГц (нисходящая). Номера каналов при этом 955-1023. GSM-R предлагает специализированные каналы и услуги, которые используются железнодорожным персоналом. Все эти модификации включаются в спецификацию GSM-900.

GSM-1800 в свою очередь работает в частотном диапазоне от 1710 МГц до 1785 МГц при передаче данных с мобильной станции на базовую приемопередающую и 1805-1880 МГц для другого направления. Он обеспечивает 374 канала (512-885) и дуплексный интервал в 95 МГц.

GSM-1800 также называется PCS в Гонконге и Великобритании. Большинство операторов GSM в Индии используют диапазон 900 МГц. Такие операторы, как Hutch, Airtel, Idea и некоторые другие, используют 900 МГц в сельских районах и 1800 МГц в городских районах.

Разница между GSM-900 и GSM-1800 заключается в том, что GSM-900 имеет двойной охват по сравнению с GSM-1800. Это связано с тем, что по мере увеличения частоты размер ячейки уменьшается из-за увеличения потерь в пути. Поэтому для обеспечения полного охвата конкретной территории в GSM-1800 необходимо установить большее количество башен, чем в GSM-900. Но поскольку в диапазонах GSM-1800 есть больше частот, больше возможностей можно обеспечить хорошим трафиком. Это позволяет GSM-1800 обрабатывать больше абонентов, чем GSM-900. Баланс обоих может помочь достичь хорошего охвата.

GSM-850

GSM-850 и GSM-1900 используются в США, Канаде и многих других странах Северной и Южной Америки. GSM-850 также иногда ошибочно называется GSM-800. В Австралии GSM 850 — это частота, выделенная для NextG Network Telstra, которая была включена в октябре 2006 года. Сеть NextG является шагом вверх от сети 3G и доступна на более высоких скоростях в Австралии по сравнению с сетью 3G, которая ограничена только для крупных населенных пунктов.

GSM-850 использует 824 — 849 МГц для передачи информации с мобильной станции на базовую приемопередающую станцию (восходящая линия связи) и 869 — 894 МГц для другого направления (нисходящая линия связи). Номера каналов от 128 до 251.

Cellular — это термин, используемый для описания диапазона 850 МГц, поскольку в этом спектре была выделена исходная система аналоговой сотовой мобильной связи. Поставщики обычно работают в одном или обоих частотных диапазонах.

GSM использует модуляции: QPSK, 8PSK, 16-QAM.

GSM работает по принципу комбинации двух известных технологий TDMA и FDMA — множественного доступа с временным и частотным разделением каналов. Вторая в свою очередь обеспечивает деление по частоте полосы с максимальной шириной 25МГц на 124 несущих частоты, которые разносятся на 200кГц друг от друга.

Каждая базовая станция имеет одну или несколько назначенных несущих частот. Затем каждую из несущих делят по времени с помощью TDMA. Базовая единица времени в этой схеме TDMA называется периодом импульсов и составляет ~ 0,578 мс. Восемь периодов группируются в кадр TDMA (~4,62 мс), который формирует базовый блок для определения логических каналов. Один физический канал представляет собой один период пакета для кадра TDMA.

Голосовые кодеки GSM

GSM использует голосовые кодеки, чтобы соответствовать 3,1 кГц аудио в максимальной скорости передачи данных в полосах частот GSM. Исходными кодеками, используемыми стандартом GSM, были Full Rate (13 кбит / с) и Half Rate (6,5 кбит / с). Каждый из них использовал систему, основанную на LPC (линейное предсказательное кодирование). Эти кодеки помогли довести максимальную эффективность до битрейта, а также сделали возможным приоритет и защиту более важных компонентов передаваемого аудиосигнала.

В 1997 году был опубликован и внедрен кодек EFR в стандарте GSM. EFR предоставил GSM-сеть 12,2 тыс. / секунду и использовал полноскоростной канал. Как только UMTS была разработана, EFR превратилась в AMR-Narrowband CODEC, который более устойчив к помехам и считается более качественным, чем устаревшие GSM-кодеки.

Как работает служба безопасности GSM?

Стандарт GSM был разработан с учетом безопасности с самого начала. Сеть была создана с возможностью аутентификации подписчиков с использованием предварительно открытого ключа и методологии ответа на запрос. В GSM связь между мобильной телефонной трубкой и базовой станцией также может быть зашифрована. С развитием UMTS существует также дополнительный USIM (Universal Subscriber Identity Module), который обеспечивает более длительный ключ аутентификации, чтобы обеспечить повышенную безопасность, а также обеспечивает аутентификацию базовой станции для защиты пользователя от подмены.

Существует несколько криптографических алгоритмов, используемых GSM для обеспечения безопасности сети. Шифраторы A5 / 1, A5 / 2 и A5 / 3 подаются взысканием за конфиденциальность голоса в эфире, причем A5 / 1 является более сильным алгоритмом, используемым в Европе и США. GSM поддерживает использование нескольких алгоритмов шифрования, поэтому алгоритмы могут быть изменены сетевыми операторами по мере появления более сильных. Проблемы безопасности GSM, такие как кража услуг, конфиденциальность и юридический перехват, продолжают вызывать значительный интерес у сообщества GSM. Болнее детальную информацию о безопасности GSM можно найти на портале безопасности GSM.

GSM сигнализация — gsm охрана от производителя

На сегодняшний день мы предлагаем следующие решения:

GSM сигнализация
Позволит Вам создать систему gsm охраны объекта, с передачей тревожного извещения на мобильный пользователя, и / или сторожа. (Охранная gsm сигнализация).

GSM — контроль температуры на объекте (gsm температура)
Данная опция поможет владельцам загородной недвижимости удаленно контролировать отопительное оборудование.
Пользователь, может в любое время получить данные о температуре на объекте. Достаточно с мобильного отправить sms–запрос, прибор измерит температуру и вышлет ответное сообщение с данными о температуре.
Можно установить порог, при достижении которого, будет высылаться sms.
Есть опция автоматического sms-отчета (один раз в сутки) о температуре.

Контроль сетевого питания на объекте (устройство контроля напряжения)
С помощью gsm системы, можно организовать контроль напряжения в сети.
При отключении / включении сетевого питания 220 V gsm–сигнализация высылает sms пользователю, информируя о данном факте.
Таким образом, можно следить за отопительным и холодильным оборудованием, серверами и т.д.

Удаленное управление электроприборами – gsm реле (gsm розетка)
Пользователь со своего мобильного, может удаленно управлять автоматическими воротами, шлагбаумом, водяным насосом, вентиляцией, освещением и отоплением.
То есть, любыми электроприборами и оборудованием.

GSM пульт наблюдения
Если потребуется объединить группу объектов, можно воспользоваться бесплатным ПО, для создания пульта наблюдения. При этом все объекты будут отображаться на экране компьютера. Будет вестись архив событий.

GSM система — Signal XM

С 16.06.2016 стартуют продажи, новой четвертой версии, популярного устройства gsm-сигнализации — Signal XM.
Данная gsm система, наделена всеми (описанными в предыдущем разделе) опциями.
Может использоваться как gsm сигнализация для дома, или gsm сигнализация для дачи.
Есть возможность удаленного управления электроприборами, опция — gsm реле. (gsm розетка).
Имеется встроенный датчик контроля напряжения 220 V.
Подключив внешний датчик температуры, появится возможность организовать удаленный контроль температуры на объекте.

GSM датчик — Signal XQ

20.01.2017 стартуют продажи обновленной версии 4.3
Signal XQ – законченное устройство, для работы понадобиться только SIM карта, остальное все есть в комплекте.
Устройство выполнено в виде датчика движения в корпус которого встроены:
GSM-модуль, контроллер, аккумулятор, датчик движения, датчик для измерения температуры, датчик контроля сетевого питания, микрофон.

Функция web-мониторинга, дает возможность следить за температурой, наличием сетевого питания и другими параметрами на удаленном объекте, через ПК либо смартфон.

GSM-сигнализация — Signal XL

С 06.06.14, — начались продажи новой версии Signal XL_v4.2,
подробности — на странице товара.

Данный GSM-контроллер, обладает хорошим функционалом при умеренной стоимости.
Может применяться как сотовая сигнализация (охрана гаража, охрана дачи, сигнализация в офис).
А так же для контроля температуры, удаленного управления электроприборами, управления электро замком и пр.

Беспроводная gsm-сигнализация Страж S500

GSM-сигнализация с беспроводными датчиками.
В комплекте имеется все (кроме SIM-карты) для самостоятельной быстрой установки данной системы.
При необходимости, есть возможность до укомплектовать систему дополнительными датчиками и радио пультами. Данная gsm- сигнализация обеспечивает дозвон и sms при вторжении, sms оповещение при отключении / включении сети 220 в.
Имеются приложения на ОС Android, для настройки и управления системой.

Беспроводная gsm-сигнализация

Легко настраивается и быстро устанавливается.
Для установки комплекта, не требуется обращения к специалистам, все можно сделать самостоятельно.

Если установить сигнализацию в квартире, получиться беспроводная gsm сигнализация с оповещением пользователя при вторжении, то есть — сигнализация на мобильный.
Так же может работать как – gsm сигнализация для гаража.

gsm-контроль температуры в помещении

Нажми на картинку – УЗНАЙ КАК РАБОТАЕТ ОПЦИЯ! Функция — контроль температуры в помещении (gsm температура она же — смс сигнализация температуры), работает следующим образом.
Подключаем к gsm-устройству Signal, внешний gsm датчик температуры (gsm-термодатчик), получаем:

1. Дистанционное измерение температуры, в диапазоне -60 + 125°C. В ответ на СМС запрос прибор высылает сообщение с фактическим значением температуры.
2. Имеется возможность установки температурного порога. При достижении выставленного пользователем температурного значения, будет разослано sms сообщение, с текстом который вводится при настройке.
Так же может активироваться сирена, либо внутренний зуммер.
Данная опция может быть использована для контроля температуры в помещении, например, если температура опустилась, ниже выставленного значения, это значит, что в отопительной системе имеются неполадки.
3. Опция – регулятор температуры, (gsm-терморегулятор).

GSM-система Signal XM, может поддерживать заданную температуру в помещении.
В настройках задаются верхнее и нижнее значения температуры. Если температура в помещении опустится за нижнюю границу, термореле OUT1 включается, по достижении температуры верхнего значения, термореле OUT 1 выключается. То есть, подключив к реле через промежуточный пускатель отопительный прибор, получится gsm система отопления с контролем температурного режима.
Так же будет доступно управление котлом gsm.

GSM управление (gsm модуль управления)

Нажми на картинку – УЗНАЙ КАК РАБОТАЕТ ОПЦИЯ!
Удаленное управление через телефон электроприборами и оборудованием. Опция gsm-реле (она же gsm-розетка)

При помощи sms-команд, пользователь со своего мобильного телефона, может управлять релейными выходами прибора, а следовательно и подключенными к ним электроприборами. Это может быть:

1. Удаленное управление поливом огорода, газона, и т.д.
2. Дистанционное управление освещением.
3. Дистанционное gsm управление отоплением (котлом) через телефон.
4. СМС управление, автоматикой (приводами ворот, электро замками и т.д.)
5. Удаленное включение системы вентиляции и кондиционирования.
6. Управление через телефон системой видеонаблюдения и записи.
7. Блокировка двигателя с телефона хозяина.

Другие возможности сигнализации gsm

Сигнализация протечки (защита от протечки воды)

Звонок в дверь и классическая фраза – «откройте, мы соседи снизу, вы нас затопили» — известна многим.

Используя датчик воды DW-01, совместно с gsm сигнализацией, можно на ранней стадии выявить протечку воды в трубопроводах, и сантехническом оборудовании.
А так же, обнаружить протечку в кровле, контролировать дренажные системы, и переполнение емкостей с водой, и др.

Предупреждение об отключении электроэнергии
Отключение электроэнергии, к сожалению не редкость, а их последствия могут быть серьезными.
Размороженные системы отопления, погибший урожай в теплицах, порча продуктов питания в холодильных рефрижераторах, отключение приборов обеспечивающих жизнедеятельность человека, да мало ли чего еще.

Конечно, джсм сигнализация не сможет предотвратить отключения питающей сети, но оповестить владельца о факте отключения, или включения сетевого питания она может.
Охранные приборы gsm — Signal XM и Signal XQ, помогут Вам узнать о данном факте.
Достаточно включить функцию «Контроль напряжения питания», и владелец будет получать информацию в виде sms о произошедшем событии.
Прибор gsm, имеет встроенный датчик сетевого питания, который производит контроль фазы.

Контроль состояния объекта
Приемно контрольный прибор gsm, имеет опцию рассылки sms-сообщений при постановке на охрану, и / или снятии с охраны.
Если активировать данные опции, то при постановке / снятии на телефоны, которым разрешено получать информационные sms, будет рассылаться сообщения с текстом «Поставлено на охрану» либо «Снято с охраны». В сообщении указывается время, номер и имя ключа (либо мобильного телефона) с которого было произведено данное действие.
Эта опция может пригодиться собственнику магазина, склада, офиса, и. д.
Хозяин, будет получать информацию на мобильный в виде СМС от gsm системы, таким образом производить контроль рабочего времени.
Посещение в неурочное время помещений, кем либо, так же не останется не замеченным.

В нашем интернет магазине, вы сможете купить gsm сигнализацию которая будет стоять на страже Вашего имущества.

Охранно-пожарная gsm сигнализация Signal, — Ваш правильный выбор!

GSM-система передачи извещений «Протон»

GSM-система передачи извещений «Протон» предназначена для охранного и пожарного мониторинга различного типа объектов.

Доставка сообщений осуществляется с использованием GSM-каналов: SMS, GPRS, дозвон на телефон пользователя и на пульт централизованной охраны (ПЦО).

Преимущества GSM-системы:

Относительно невысокая стоимость.
Простота установки и эксплуатации.
Нет необходимости развертывать свою сеть ретрансляторов — используются ретрансляторы GSM-операторов.
Можно охранять объекты везде, где уверенно работает сеть GSM-оператора.
Сам клиент может контролировать состояние объекта и управлять его охраной.
В системе возможно удаленное управление УОО.

Программный комплекс (ПК) «Протон» обеспечивает прием, сохранение сообщений от оконечных объектовых устройств и передачу на данные устройства команд управления.
Для передачи сообщений используются каналы, предоставляемые GSM-сетями:

SMS-сообщения
GSM-дозвон с использованием голосового канала
GPRS-канал.

В зависимости от используемых каналов различается стоимость обеспечения связи с устройством. К примеру GSM-дозвон на ПЦО без установки соединения позволит сэкономить на оплате услуг сотового оператора. Единственная задача — установка компьютера и GSM-модемов на пульт охраны, которые будут принимать сигналы. ПК «Протон» будет идентифицировать дозвон объектовых устройств на разные GSM-терминалы как «Тест», «Тревогу» и т.д.

Пультовое оборудование:

Объектовое оборудование:

1) УОО «Протон-8», УОО «Протон-16», УОО Протон-4 с внешним GSM-модемом Дятел, который устанавливается в приборы и подключается с помощью шлейфа. УС Дятел обеспечивает прием сигналов от устройств сигнализации, в том числе и других производителей и передачу сообщений по GSM-каналу на ПЦО.

2) УОО Протон 4G, Протон 4К/G, Протон 4М со встроенным GSM-модемом.

УОО контролируют состояние шлейфов, основного и резервного источников питания, других параметров. При изменении состояния контролируемого параметра объектовое устройство формирует сообщение и начинает передачу по GSM-каналу. Сообщения передаются в виде SMS-сообщений, через GPRS , голосовой канал. SMS-сообщения передаются на телефоны пользователей и/или на беспроводной GSM-терминал, подключаемый к компьютеру на ПЦО, затем сообщения поступают в АРМ. При использовании GPRS-канала сообщения от УОО передаются на сервер Linkor в сети Интернет и далее в АРМ через Ethernet.

Программирование параметров объектовых устройств осуществляется с использованием компьютера с программным обеспечением «Программатор объектовых устройств системы «Протон». Возможны два варианта программирования: 1) непосредственное, когда компьютер подключается к устройству с помощью USB-кабеля, 2) удаленное, когда компьютер подключается к устройству по каналу GPRS.

В системе реализована возможность удаленного обновления по каналу GPRS прошивки объектовых устройств со встроенным GSM-модемом.

В системе возможно удаленное управление объектовым устройством УОО:

с АРМ и телефона пользователя: взятие\снятие прибора, шлейфа ШС и группы ШС, включение\выключение программируемых выходов, запрос состояния баланса SIM-карт, запрос состояния прибора (состояние ШС и источника питания).
с АРМ: запрос уровня сигнала GSM, запрос ёмкости аккумулятора, блокировка пользователя.

GSM / BLE модуль управления шлагбаумом PERCo-GCM1

Модуль представляет собой плату беспроводной передачи данных, подключаемую к блоку управления шлагбаума PERCo-GS04 по интерфейсу UART-BLE.

Для открытия шлагбаума по звонку со смартфона используется мобильная связь GSM, звонок осуществляется на sim-карту модуля управления.

В обычном режиме открыть шлагбаум по звонку может любой водитель, получивший номер sim карты. Для предотвращения передачи номера посторонним предусмотрена возможность предоставления доступа только владельцам номеров из списка контактов приложения PERCo.Конфигурация.

Для удобного формирования списка контактов предусмотрен режим доступа всех автомобилей с одновременным внесением в базу номеров входящих звонков. По окончании формирования списка контактов режим доступа меняется, и открыть шлагбаум смогут только контакты из списка.

В дальнейшем администратор может управлять контактами через мобильное приложение или SMS. В мобильном приложении реализована возможность добавления, удаления и редактирования контактов. Для этого может быть назначено неограниченное количество администраторов. Посредством SMS администраторы могут добавлять и удалять контакты.

Для открытия шлагбаума через приложение PERCo.Шлагбаум и конфигурации шлагбаума через приложение PERCo.Конфигурация используются технологии беспроводной передачи данных Bluetooth.

Для применения приложения PERCo.Шлагбаум необходимо ввести пароль, полученный от администратора.

Приложение PERCo.Конфигурация устанавливается на смартфон администратора. Среди возможностей приложения – установка паролей на доступ к настройке и управлению шлагбаумом, настройка характеристик работы световой индикации и дополнительного оборудования, настройки управлением шлагбаума, управление списком контактов и формирование отчетов о проездах.

Приложения PERCo.Шлагбаум и PERCo.Конфигурация предназначены для ОС Android и доступны для скачивания в Play Market.

Станция мониторинга – мини пультовая система охраны «ВЕТТА-50 GSM»

Питание станции от внешнего сетевого адаптера, поставляемого в комплекте со станцией, с напряжением и током, или от USB порта компьютера.

5В
0,5А

Время работы от встроенного аккумулятора, при отсутствии внешнего питания.

до 24 час

Напряжение на выходе «СО» для подключения внешнего звукового и/или светового оповещателя

12±2В

Допустимый ток на выходе «СО»

50мА

Допустимые напряжение и ток, коммутируемые через контакты РЕЛЕ встроенным реле.

240В
0,1А

Свечение индикатора зоны охраны станции

Состояние з0ны охраны станции

Нет свечения

З0на не используется

Короткие вспышки желтым

Прибор закреплен за зоной, но от него не поступило ни одного сообщения

Непрерывное свечение желтым

Зона не на охране

Непрерывное свечение зеленым

Зона на охране

Прерывистое свечение зеленым цветом

Не все шлейфы сигнализации объектового прибора находятся на охране

Непрерывное свечение красным

Тревога в З0не

Прерывистое свечение красным

Пожар в з0не

Прерывистое свечение желтым

Неисправность объектового прибора

Попеременное свечение желтым и зеленым цветом

У прибора есть неисправность, но хотя бы часть зон прибора находится на охране

Попеременное свечение желтым и красным цветом

Отсутствует связь станции с объектовым прибором

GSM-модуль для Системы Нептун

GSM-контроллер CCU706-SN* — специальная серия контроллера для совместной работы с системой защиты от протечек воды NEPTUN (*SN-Sistema Neptun).

ПРИМЕНЕНИЕ:

Если Вы хотите держать все под контролем и иметь обратную связь от системы контроля протечек воды Нептун, то существует два варианта решения данной задачи:

— модуль управления Neptun ProW+ WiFi + мобильное приложение;

— GSM-контроллер, который работет через сим-карту любого мобильного оператора.

Модуль Neptun с WiFi дает максимальный функционал по взаимодействию с модулем Neptun, однако GSM-контроллер имеет свои преимущества:

— работает там, где нет интернета;

— уведомление в мессенджеры, смс, звонок на телефон.

СПОСОБЫ ОПОВЕЩЕНИЯ:

Мессенджеры Viber/Telegram
СМС-сообщение
Звонок на телефон

Пользователь сам определяет каким образом оповещать его о срабатывании Системы Нептун.

ОТЛИЧИЕ ОТ ДРУГИХ GSM-МОДУЛЕЙ:

Большинство GSM-модулей, которые представлены на рынке России, имеют сложную и неудобную настройку. Неудобную, если все нужно делать через СМС или очень сложную, если нужно подключать компьютер и заниматься практически программированием. При создании совместного продукта с одним из лучших разработчиков GSM-модулей в России мы поставили для себя задачу создать GSM-контроллер, который достаешь из коробки и он уже работает. Нужно всего 2 минуты, чтобы осуществить удобную настройку прибора, используя всем привычные мессенджеры Viber и Telegram.

ВОЗМОЖНОСТИ КОНТРОЛЛЕРА:

• Автоматическое информирование об аварии модуля управления NEPTUN

• Дистанционное закрытие/открытие кранов подачи воды

• Управление со смартфонов/планшетов/компьютеров через мессенджеры Viber и Telegram

• Управление с любых мобильных телефонов через голосового помощника и SMS

• Сообщение об отключении/восстановлении электропитания

• Сообщение о состоянии встроенной резервной батареи контроллера CCU706-SN

• Подключение нескольких пользователей с разными способами оповещения

ВИДЕО: НАСТРОЙКА И ВОЗМОЖНОСТИ GSM-МОДУЛЯ

ХАРАКТЕРИСТИКИ:

Температурный режим: -30..+55°С (без учета встроенной батареи)

Высота: 78 мм

Ширина: 102 мм

Глубина: 30 мм

Беспроводная автономная система охраны GSM ELDES Pitbull в корпусе с датчиком движения.

Беспроводная охранная система Pitbull объединяет в себе профессиональную беспроводную охранную GSM панель c датчиком движения EPIR3, датчик движения EWP2 (оба с защитой от домашних животных весом до 40 кг.), магнитный датчик EWD2, беспроводную клавиатуру EKB3W и беспроводную сирену EWS3. Все оборудование, входящее в комплект, уже полностью настроено и готово к работе! Вам не потребуется изучать сложные инструкции или оплачивать работу установщика — подготовка системы к работе предельно проста и займет несколько минут!

Помимо оповещения пользователя через звонок, SMS и push-уведомления, охранная система GSM Pitbull поддерживает международный протокол Ademco Contact ID и может передавать данные на пульты охранных предприятий. Поддерживаются все современные каналы связи: GPRS, CSD, DTMF, SMS. Совместимость с любыми программами мониторинга обеспечивается благодаря пультовому приемнику ESR100 и программе EGR100.

Система охраны EPIR3 поддерживает облачный сервис Eldes Cloud, что позволяет управлять и контролировать охранную систему через мобильные приложения или web-кабинет. С помощью мобильных приложений пользователь может управлять режимами охраны, активировать ПГМ выходы и просматривать журнал событий. Поддерживаются приложения для операционных систем iOS и Android.

Охранная система Pitbull идеально подходит для дачи, квартиры, гаража или небольшого офиса. Благодаря простой конструкции, установка охранной системы занимает всего несколько минут. В случае переезда, Вы без проблем сможете перенести Вашу охранную сигнализацию в новое помещение.

Беспроводная охранная система EPIR3 поддерживает подключение дополнительных беспроводных датчиков и устройств благодаря интегрированному беспроводному модулю, работающему в защищенном двустороннем радиоканале. Подключаемые датчики также беспроводные с автономным питанием.

Охранный датчик EPIR3 способен работать автономно до 24-х часов при отключении основного питания. При этом, пользователь и/или охранное предприятие будут проинформированы о неисправности питания специальным сообщением.

Благодаря встроенному в GSM датчик EPIR3 микрофону, пользователь имеет возможность в любое время контролировать происходящее внутри помещения. Микрофон может быть активирован при тревоге, в этом случае пользователю достаточно ответить на звонок охранной системы и микрофон будет автоматически активирован. Также, при необходимости, микрофон может быть включен в любое время специальной SMS командой.

Помимо беспроводных устройств, Вы можете подключить к GSM сигнализации EPIR3 проводную сирену, проводной охранный датчик (например, датчик открытия двери), а также выносной светодиодный индикатор для отображения режима охраны. Подключение осуществляется к специальному разъему, расположенному на корпусе охранной системы.

CDMA и GSM: в чем разница?

Две базовые технологии в мобильных телефонах, CDMA и GSM, представляют собой разрыв, который невозможно преодолеть. Они являются причиной того, что вы не можете использовать старые телефоны AT&T в сети Verizon и наоборот. Но что на самом деле означает для вас CDMA и GSM?

CDMA (множественный доступ с кодовым разделением каналов) и GSM (глобальная система для мобильных телефонов) являются сокращениями для двух старых систем радиосвязи (также известных как 2G и 3G), используемых в сотовых телефонах. Мы впервые опубликовали эту статью в 2012 году и обновляли ее в течение 2010-х годов, когда было важно знать различия между этими двумя технологиями.Но в 2021 году настало время отказаться от CDMA и GSM. Эти сети уходят! Если у вас есть телефон, который использует только 2G или 3G, вам нужно немедленно приобрести телефон 4G или 5G.

AT&T уже закрыла свою сеть 2G GSM и совсем недавно заявила, что отключит 3G GSM / UMTS в феврале 2022 года.
T-Mobile отключит 3G GSM / UMTS в апреле 2022 года и прекратит работу 2G GSM в декабре 2022 года.

T-Mobile отключит сеть 3G CDMA, используемую некоторыми клиентами Sprint и Boost, 1 января 2022 года.

В последние годы существования этих сетей они снижены до уровней, в первую очередь предназначенных для поддержки таких устройств, как электрические счетчики и торговые автоматы. Это означает, что прием и качество связи 2G и 3G, вероятно, будут плохими даже до официального отключения. Сейчас мир 4G LTE, и 5G быстро развивается. Независимо от того, насколько вы любите свой старый телефон, пора переключиться на него.

Да, некоторые телефоны только 2G и 2G / 3G все еще продаются, особенно разблокированные телефоны GSM.Не покупай их. Они будут плохо работать, а вскоре и вовсе перестанут работать.

Не плачьте о CDMA и GSM. У них долгая жизнь. CDMA сети Sprint 25 лет. Первая сеть GSM, запущенная в США в 1995 году. Сейчас есть более эффективные способы использования нашего ограниченного радиоволны.

1G, 2G, 3G, 4G, 5G

Когда операторы сотовой связи говорят о «G», они имеют в виду поколение беспроводных технологий. Каждое поколение способно поддерживать больше пользователей и имеет лучшие возможности передачи данных.

Первым поколением были аналоговые сотовые телефоны. Когда операторы связи перешли на цифровые системы 2G в 1990-х годах, они выбрали один из нескольких конкурирующих вариантов; некоторые из них вымерли, но CDMA и GSM — два лагеря 2G, которые выжили. Они оставались разделенными в течение нулевых до третьего поколения сотовой связи, которое увеличивало скорость передачи данных, но оставалось несовместимым.

Разделение CDMA / GSM теоретически закончилось, поскольку все операторы перешли на LTE, единый глобальный стандарт 4G, начиная с 2010 года.Но разница осталась, потому что телефонам все еще требовался доступ к более старым сетям 2G и 3G, в первую очередь для голосовых вызовов. AT&T, T-Mobile и Verizon начали поэтапно вводить голосовые вызовы через 4G в 2014 году, но на это потребовалось время. Все четыре оператора теперь поддерживают передачу голоса через 4G.

Сейчас операторы устанавливают 5G, который (после нескольких неудачных запусков) станет единым глобальным стандартом под названием 5G-NR. 5G еще не очень развита. Фактически, мы недавно заметили, что операторы связи говорят своим абонентам выключить его, если они не в восторге от этого.Но 4G LTE сейчас очень развит, и если вы все еще используете 2G или 3G, вам не следует беспокоиться об обновлении до 4G-совместимого телефона.

Samsung Galaxy S20 и его братья и сестры — первые телефоны 5G для всех операторов связи в США.

Один стандарт не означает совместимость

LTE, или Long Term Evolution, является всемирно признанным стандартом беспроводной связи 4G. Его используют все операторы США. Для получения дополнительной информации см. 3G и 4G: в чем разница?

И все операторы связи используют один и тот же стандарт 5G.(Подробнее об этом см. В нашем объяснении по 5G.) Итак, вы думаете, эй, это должно сделать всех совместимыми, верно? Неправильный.

Для обеспечения совместимости вам понадобятся три вещи:

Использовать одну и ту же технологию, например, говорить на одном языке
Для поддержки тех же частотных диапазонов — возможность настроиться на правильный канал
Чтобы быть разрешенным в сети

В мире 4G и 5G все будут использовать одну и ту же радиотехнологию, но у них могут быть разные каналы, и операторы могут не разрешать использование устройств других операторов в своих сетях .

Самая большая проблема — совместимость диапазона частот. Операторы связи работают на разных радиоканалах, и модель телефона одного оператора связи может не включать каналы, используемые другими операторами связи. Это часто проблема международных границ, как в случае с шестью различными международными моделями Samsung Galaxy S20.

На Verizon и AT&T устройства 4G, не сертифицированные оператором связи, не могут совершать голосовые вызовы или отправлять текстовые сообщения по этой сети. Они подключаются и получают данные, но не могут звонить.

Многие, но не все популярные телефоны теперь поддерживают сети LTE всех трех основных операторов связи. Motorola Moto G4, E4 и новее; Samsung Galaxy S7 и новее; OnePlus 8 и новее; и телефоны Google Pixel работают у всех операторов связи. Для iPhone все телефоны iPhone 6 и новее работают в системах LTE всех операторов связи.

Да, это сложнее, чем в старом мире 2G. Одним из преимуществ GSM было то, что если телефон и оператор связи придерживались стандарта, и телефон поддерживал правильные каналы, сеть должна была принять телефон.Это уже не так.

Verizon по-прежнему имеет значительное покрытие 3G CDMA, но оно уходит

Какие носители являются CDMA? Что такое GSM?

В США, Verizon, US Cellular и старая сеть Sprint (теперь принадлежащая T-Mobile) используют CDMA. AT&T и T-Mobile используют GSM.

Большая часть остального мира использует GSM. Глобальное распространение GSM произошло из-за того, что в 1987 году Европа ввела эту технологию в обязательном порядке по закону, а также потому, что GSM был создан промышленным консорциумом.То, что мы называем CDMA, по большому счету принадлежит производителю микросхем Qualcomm. Это сделало для третьих лиц менее затратным создание оборудования GSM.

Так почему же многие операторы США перешли на CDMA? Время. Когда предшественники Verizon и Sprint перешли с аналогового на цифровой формат в 1995 и 1996 годах, CDMA была новейшей, самой популярной и самой быстрой технологией. Он предлагал большую емкость, лучшее качество связи и больший потенциал, чем современные GSM. GSM догнал, но к тому времени пути этих операторов были установлены.

Возможно переключение с CDMA на GSM.Bell и Telus в Канаде сделали это, чтобы получить доступ к большему количеству стандартных телефонов GSM. Но Verizon и T-Mobile ориентированы на 4G и 5G, а не на 3G. Они скорее выведут из эксплуатации старые сети, чем переключатся.

Технология, лежащая в основе CDMA и GSM

CDMA и GSM являются технологиями множественного доступа. Они позволяют людям втиснуть несколько телефонных звонков или интернет-соединений в один радиоканал.

GSM был первым. Это система «временного разделения». Звонки по очереди.Ваш голос преобразуется в цифровые данные, которым дается канал и временной интервал, поэтому три вызова на одном канале выглядят следующим образом: 123123123123. С другой стороны, получатель прослушивает только назначенный временной интервал и объединяет вызов обратно вместе. .

Пульсация сигнала с разделением по времени создавала пресловутое «жужжание GSM», гудение всякий раз, когда вы кладете телефон GSM рядом с динамиком. Сейчас этого почти нет, потому что 3G GSM (как я объясню) не является технологией с временным разделением.

CDMA требует немного большей вычислительной мощности.Это система «кодового разделения». Данные каждого звонка кодируются уникальным ключом, затем все звонки передаются одновременно; если у вас есть вызовы 1, 2 и 3 в канале, канал просто скажет 66666666. У каждого получателя есть уникальный ключ для «разделения» объединенного сигнала на отдельные вызовы.

Что для вас означает CDMA и GSM

Вам следует покупать телефон 4G LTE или 5G NR прямо сейчас.CDMA и GSM не должны иметь отношения к решениям о покупке в 2021 году.

Исторически сложилось так, что между технологиями существовали некоторые реальные различия. Поменять телефоны в сетях GSM было намного проще, потому что операторы GSM помещают информацию о клиентах на съемную SIM-карту. Выньте карту, вставьте ее в другой телефон, и теперь на новом телефоне будет ваш номер. Более того, чтобы считаться GSM, оператор связи должен был принимать любой GSM-совместимый телефон. Таким образом, операторы GSM не имели полного контроля над телефоном, который вы использовали.

В случае с CDMA этого не произошло. В США операторы CDMA используют сетевые белые списки для проверки своих абонентов. Это означает, что вы можете переключать телефоны только с разрешения вашего оператора, и оператор не должен принимать какой-либо конкретный телефон в свою сеть. Это могло бы быть, но обычно американские перевозчики предпочитают этого не делать.

Все телефоны в США теперь имеют SIM-карты, но это не из-за CDMA. SIM-карты существуют для сетей 4G LTE, потому что стандарт LTE также использует SIM-карты. Если в вашем телефоне или устройстве нет физической SIM-карты, у него почти наверняка есть eSIM.

Verizon усложняет перемещение SIM-карты Verizon с устройства на устройство без предварительного запроса на перемещение через Verizon. Но это уже не связано с CDMA. Он включает в себя флаги в системах обеспечения 4G LTE Verizon.

Сети 3G CDMA (известные как EV-DO или Evolution Data Optimized) также, как правило, не могли одновременно совершать голосовые вызовы и передавать данные. Опять же, это доступный вариант (известный как SV-DO для одновременной оптимизации голоса и данных), но тот, который операторы США не приняли для своих сетей и телефонов.С другой стороны, все сети 3G GSM имеют одновременную передачу голоса и данных, потому что это обязательная часть спецификации.

4G-телефоны Verizon могут одновременно передавать голос и данные, потому что они маршрутизируют их через LTE, полностью избегая CDMA. Все сети 4G и 5G могут одновременно обрабатывать голос и данные.

Готовы к обновлению?

Чтобы найти подходящий телефон и оператора связи, награды Readers ‘Choice и Fastest Mobile Networks — отличные отправные точки, а также список лучших телефонов, которые мы тестировали.

Нравится то, что вы читаете?

Подпишитесь на информационный бюллетень Race to 5G , чтобы получать наши новости о мобильных технологиях прямо на ваш почтовый ящик.

Этот информационный бюллетень может содержать рекламу, предложения или партнерские ссылки. Подписка на информационный бюллетень означает ваше согласие с нашими Условиями использования и Политикой конфиденциальности. Вы можете отказаться от подписки на информационные бюллетени в любое время.

Что означает сеть GSM? | Совместимые операторы связи

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с редакционной честностью.Хотя этот пост может содержать предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

Крупные компании мобильной связи используют разные беспроводные технологии, которые зависят от оператора связи и региона. В настоящее время используются две основные технологии: множественный доступ с кодовым разделением каналов (CDMA), принадлежащий Qualcomm, и глобальная система мобильной связи (GSM).

CDMA-телефоны не работают в сетях GSM и наоборот. GSM предлагает максимальную скорость и пропускную способность и является наиболее широко используемой мобильной сетью, включая AT&T, T-Mobile и большинство других провайдеров по всему миру.CDMA и GSM схожи по качеству, но GSM (в большей степени, чем CDMA) дает потребителям более широкий выбор оборудования.

Сравнение мобильных сетей GSM и CDMA

Скорость, качество и прием зависят от оборудования, местоположения и поставщика услуг. По сравнению с CDMA, GSM — более популярная технология, доступная более чем в 200 странах мира. У обеих сетей есть свои плюсы и минусы.

Удобство

Потребители в целом считают, что GSM более удобен, потому что он переносит все их данные на SIM-карту, поэтому для смены телефона достаточно просто заменить SIM-карту на новый телефон GSM.

С CDMA, с другой стороны, не так просто передавать телефоны, потому что потребители идентифицируются на основе белых списков (в основном, списка устройств, которым специально разрешен доступ к сети), а не SIM-карт. В некоторых телефонах CDMA используются SIM-карты, но они более удобны для использования за пределами США. Кроме того, CDMA позволяет использовать в своих сетях только одобренные телефоны.

Более того, еще в 1990-х годах FCC решила использовать технологии как CDMA, так и GSM, в то время как европейцы и большая часть остального мира согласились на GSM.

Безопасность

GSM работает над преодолением представления о том, что его сети не обеспечивают такой же высокий уровень безопасности по сравнению с CDMA, который, по мнению экспертов, трудно обнаружить даже с помощью целевых атак.

Безопасность

Устройства CDMA излучают намного меньше излучения, чем телефоны GSM. Фактически, говорят, что телефоны GSM подвергают пользователей в 28 раз большему уровню излучения по сравнению с телефонами CDMA. Это может быть связано с тем, что GSM непрерывно излучает волновые импульсы, а телефоны CDMA — нет.

Использование по всему миру

CDMA в основном используется в США.С., Азия и Россия, тогда как сеть GSM есть практически в каждой стране. У телефонов CDMA также часто возникают проблемы с роумингом в некоторых местах, но у телефонов GSM эта проблема возникает редко.

Операторы GSM

Полный список операторов GSM в США включает (в алфавитном порядке):

Airfire Mobile
ASTAC
Asset / Vada Wireless (использует AT & T / TMobile)
AT&T (включая GoPhone Prepaid, Dobson Cellular, Edge Wireless и Centennial Wireless)
Broadpoint
Calhan Wireless
call4care
Cellular One в Восточно-Центральном Иллинойсе
Cellular One в Восточной Аризоне
Cellular One Nation
Cellular One TXOK
Chariton Valley
Cincinnati Bell Wireless

Commnet Wireless (также использует CDMA)
Consumer Cellular (использует башни AT&T)
Cordova Wireless
Corr Wireless
Cross Communications
DTC Wireless
Earthtones
Epic PCS Мобильный
GCI Wireless (также использует CDMA)
GTC Wireless (использует вышки AT&T)
i wireless
Immix
Indigo Wireless

Jolt Wireless (использует башни AT&T)
KTC PACE
Locus Mobile (использует башни CDMA, Verizon и AT&T)
Long Lines Wireless
Mobal Freedom (использует вышки AT&T)
NEP Wireless
Pine Cellular
Plateau Wireless
Pure Prepaid (использует башни AT&T)
Pure Talk USA (использует башни AT&T)
Simple Mobile (использует башни T-Mobile)
Shaka Mobile (также использует вышки CDMA, Verizon и Sprint)

Telecom North America Mobile Inc.
TerreStar
T-Mobile USA
TracFone Wireless (также использует вышки CDMA, AT&T, Verizon, Sprint, US Cellular и T-Mobile)
Tru (использует вышки T-Mobile)
Union Wireless
Viaero Wireless
Wal-Mart Family Mobile (использует башни T-Mobile)
West Central Wireless
Westlink
XIT Communications

Совместимость устройств

Телефоны CDMA не будут работать в сети GSM, и наоборот.В США Verizon, Sprint и их партнеры используют CDMA. Но CDMA не так широко используется за границей. Итак, если вы находитесь в одной из этих сетей и путешествуете за границу, ваш телефон может не работать. Тем не менее, многие из новых телефонов CDMA от Sprint и Verizon теперь имеют GSM-совместимость и SIM-карту, поэтому, если вы планируете поездку, возможно, стоит проверить, будет ли ваш телефон работать.

Телефоны GSM работают в сетях AT&T и T-Mobile, а также у всех их операторов-партнеров, которые работают в сети GSM.GSM — лучший вариант для международных путешествий. Однако вам, возможно, придется связаться со своим оператором связи и разблокировать телефон, чтобы он работал с другими операторами мобильной связи по всему миру.

GSM лучше, чем CDMA?

Люди предпочитают одного оператора мобильной связи другому. Некоторым нравится Sprint, а ближайший сосед предпочитает AT&T. Точно так же некоторые люди предпочитают Android iPhone. Как у CDMA, так и у GSM есть свои преимущества и недостатки.

Преимущества GSM

Как правило, оборудование стоит меньше
Лучший прием и общая производительность при международных поездках
Голосовые вызовы имеют более высокое качество
Совместимость с цифровой сетью с интегрированными услугами (ISDN) — интеграция речи и данных на те же линии

Преимущества CDMA

Неограниченное количество пользователей
Лучшая общая безопасность
Изменение соты не влияет на сигнал
Фиксированный частотный спектр используется полностью

Недостатки GSM

Сомнительная безопасность
Более медленная передача данных
Ограниченное количество пользователей на каждую вышку сотовой связи

Недостатки CDMA

Снижение качества по мере увеличения количества пользователей
Отсутствие международного роуминга
Ограниченные возможности обновления

Имейте в виду, что хотя как CDMA и GSM уже много лет предоставляют возможность подключения миллионам людей, поскольку операторы развертывают 5G, многие начнут отказываться от обеих сетей.Verizon уже предпринимает шаги, чтобы начать отключение устройств CDMA от своей сети с намерением в конечном итоге переместить все устройства в сеть HD Voice LTE.

Чтобы получить больше информации о беспроводной связи и обо всем, что связано с ней, не забудьте добавить наш ресурсный центр в закладки.

Кэтрин Помрой

Глобальная система мобильной связи (GSM)

Вслед за стандартизацией и глобальным успехом общеевропейской цифровой мобильной сотовой радиосистемы она была названа Глобальной системой мобильной связи , или GSM вкратце.В июне 2006 года индустрия мобильных телефонов отметила исторический момент подключения второго миллиардного пользователя мобильных телефонов стандарта GSM в мире. По данным Ассоциации GSM (GSMA), 1000 новых пользователей регистрировались в минуту, включая как GSM второго поколения, так и так называемые услуги 3GSM третьего поколения. Технически говоря, это соответствует «скорости подписки около 18 Гц» — это 18 пользователей в секунду. Чтобы удовлетворить потребности как новых, так и существующих клиентов, «новые мобильные телефоны сходят с конвейера по всему миру с частотой 30 Гц», и они представляют собой один из наиболее быстро продаваемых потребительских товаров.

Естественно, такой впечатляющий рост является следствием его популярности на быстрорастущих рынках, таких как Китай, Индия, Африка и Латинская Америка. Исторически GSM была впервые запущена в Финляндии в 1991 году, и на момент написания около 700 сетей мобильной связи предоставляли услуги GSM в более чем 200 странах. Китай, Россия, Индия и США — страны с наибольшим количеством подписчиков. Генеральный директор GSM Association Роб Конвей говорит: «Это означает, что мобильные телефоны с поразительной скоростью« преодолевают цифровой разрыв »с соответствующими доступными решениями, которые помогают семьям оставаться на связи, бизнесу расти, а экономике развиваться.«Этот спрос стимулировал разработку надежных, прочных и в то же время недорогих телефонов GSM.

Принимая во внимание благотворное экономическое и социальное влияние GSM, имеет практическую ценность предоставить практическое введение в основные функции системы для специалистов в области связи.

Спецификации GSM были выпущены в виде 13 наборов Рекомендаций [GSM, 1988], которые обобщены в Таблице 1, охватывающей различные аспекты системы [Hanzo, Stefanov, 1999]. Спецификации GSM развивались и в настоящее время управляются Проектом партнерства третьего поколения (3GPP) .Новые номера серий (с 41 по 52) были присвоены в версии 4. Каждый выпуск представляет собой набор улучшений стандарта. Например, General Packet Radio Service (GPRS) , Enhanced Data Rates for GSM Evolution (EDGE) , GSM / EDGE Radio Access Network (GERAN) и Universal Mobile Telecommunications System (UMTS) были представлены на Версия 99 и EDGE Evolution в версии 7. В этой статье рассматривается изначально стандартизованная архитектура GSM, которая с годами претерпела значительные изменения, в результате чего появилось множество более сложных архитектурных функций, выходящих за рамки этого элементарного обзора.

№	Аспект рекомендаций
[R.00]	Преамбула к Рекомендациям GSM.
[R.01]	Общая структура Рекомендаций, описание сети GSM, соответствующие рекомендации, словарь и т. Д.
[R.02]	Аспекты услуг: услуги передачи, теле- и дополнительные услуги, использование услуг, типы и особенности мобильных станций (MS), лицензирование и подписка, а также перевод и международный учет и т. Д.
[R.03]	, Сетевые аспекты, , включая сетевые функции и архитектуру, маршрутизацию вызовов к MS, технические характеристики, показатели доступности и надежности, процедуры передачи обслуживания и регистрации местоположения, а также прерывистый прием и криптологические алгоритмы и т. Д.
[R.04]	Интерфейс и протоколы мобильной / базовой станции (BS), , включая спецификации для аспектов уровня 1 и 3 семиуровневой структуры взаимодействия открытых систем (OSI).
[R.05]	Физический уровень на радиотракте , включающий вопросы мультиплексирования и множественного доступа, канального кодирования и модуляции, передачи и приема, управления мощностью, распределения частот и аспектов синхронизации и т. Д.
[R.06]	Спецификации кодирования речи, такие как функциональные, вычислительные процедуры и процедуры проверки для речевого кодека и связанного с ним детектора голосовой активности (VAD), а также другие дополнительные функции.
[R.07]	Терминальные адаптеры для мобильных станций, включая канальный и пакетный режимы, а также услуги передачи данных в голосовом диапазоне.
[R.08]	Интерфейс базовой станции (BS) и центра коммутации мобильной связи (MSC), и функции транскодера.
[R.09]	Сетевое взаимодействие с коммутируемой телефонной сетью общего пользования (PSTN), цифровой сетью с интегрированными услугами (ISDN) и сетями пакетной передачи данных.
[R.10]	Взаимодействие служб, служба коротких сообщений.
[R.11]	Спецификация оборудования и спецификация утверждения типа в отношении MS, BS, MSC, домашнего (HLR) и посещаемого регистра местоположения (VLR), а также симулятора системы.
[R.12]	Эксплуатация и обслуживание , включая вопросы обслуживания абонентов, тарифов маршрутизации и трафика, а также вопросы обслуживания BS, MSC, HLR и VLR.

Таблица 1: Рекомендации GSM [R.01.01]
После краткого обзора системы в Разделе 1.2 и введения физических и логических каналов в В разделе 1.3 мы приступаем к описанию аспектов отображения логических каналов на физические ресурсы для речевых каналов и каналов управления в разделах 1.4 и 1.5, соответственно. Эти подробности можно найти в Рекомендациях R.05.02 и R.05.03. Вопросы синхронизации рассматриваются в разделе 1.6. Модуляция [R.05.04.], передача через модели стандартизированных широкополосных каналов GSM [R.05.05.], а также адаптивное управление радиоканалом [R.05.06.], [R.05.08.], прерывистая передача (DTX) [R.06.31.] и обнаружение голосовой активности (VAD) [R.06.32.] должны быть выделены в разделах 1.7–1.10, в то время как краткое изложение основных функций GSM предлагается в разделе 1.11.
Обзор
Системные элементы наземной мобильной сети общего пользования GSM (PLMN) изображены на рисунке 1, где также показаны их соединения через стандартизованные интерфейсы A и Um .Мобильная станция (MS) связывается с обслуживающей и соседней базовыми станциями (BS) через радиоинтерфейс Um , в то время как BS подключены к центру коммутации мобильной связи (MSC) через сетевой интерфейс A . Как видно на рисунке 1, MS включает в себя мобильное оконечное устройство (MT) и оконечное оборудование (TE) . TE может состоять, например, из телефонного аппарата и факсимильного аппарата. MT выполняет функции, необходимые для поддержки физического канала между MS и базовой станцией, такие как радиопередачи, управление радиоканалами, кодирование / декодирование канала, кодирование / декодирование речи и так далее.
Рис. 1. Упрощенная структура GSM PLMN © ETT, [Hanzo & Steele, 1994]

Базовая станция (BS) функционально разделена на несколько базовых приемопередающих станций (BTS) и контроллер базовой станции (BSC) . BS отвечает за распределение каналов [R.05.09.], Качество канала и управление бюджетом мощности [R.05.06.], [R.05.08.], Сигнализацию и управление широковещательным трафиком, скачкообразную перестройку частоты (FH) [R. 05.02.], Передача (HO) инициация [R.03.09.], [R.05.08.] И т. Д. MSC представляет собой шлюз для других сетей, таких как коммутируемая телефонная сеть общего пользования (PSTN) , цифровая сеть с интегрированными услугами (ISDN) и сети пакетной передачи данных, использующие функции взаимодействия, стандартизированные в [R.09]. Дополнительные функции MSC включают поисковый вызов, обновление местоположения MS [R.03.12.], Управление HO [R.03.09] и т. Д. Управлению мобильностью MS помогает регистр исходного местоположения (HLR) [R.03.12], сохраняющий часть информации о местоположении MS и маршрутизации входящих вызовов в регистр местоположения посетителей (VLR) [R.03.12] отвечает за область, в которой перемещается выгружаемая MS. MS запрашивает обновление местоположения всякий раз, когда она обнаруживает в полученных и декодированных сообщениях канала управления широковещательной передачей (BCCH), что она вошла в новую зону местоположения. HLR содержит, среди ряда других параметров, международный идентификатор мобильного абонента (IMSI) , который используется для аутентификации [R.03.20] абонента его центром аутентификации AUthentication (AUC) . Это позволяет системе подтвердить, что абоненту разрешен доступ к ней.Каждый абонент принадлежит к домашней сети, и конкретные услуги, которые ему разрешено использовать, заносятся в его HLR. Регистр идентификации оборудования (EIR) позволяет операторам сети идентифицировать украденные, мошеннические или неисправные мобильные станции. VLR — это функциональная единица, которая обслуживает MS, работающую вне области ее HLR. Посещающая MS автоматически регистрируется в ближайшем MSC, и VLR информируется о прибытии MS. Затем мобильной станции назначается номер роуминга, и это позволяет маршрутизировать вызовы на нее.Центр эксплуатации и обслуживания (OMC) , Центр управления сетью (NMC) и Центр администрирования AD (ADC) являются функциональными объектами, с помощью которых система отслеживается, контролируется, обслуживается и управляется [R.12].

MS инициирует вызов путем поиска BS с достаточно высоким уровнем принятого сигнала на несущей BCCH, она ожидает и распознает пакет частотной коррекции и синхронизируется с ним [R.05.08]. Теперь BS выделяет двунаправленный канал сигнализации, а также устанавливает связь с MSC через сеть.Как структура кадра управления помогает в этом процессе, будет описано в Разделе 1.5. MSC использует IMSI, полученный от MS, для опроса своего HLR и отправляет полученные данные в обслуживающий VLR. После аутентификации [R.03.20] MS предоставляет номер пункта назначения, BS выделяет канал трафика, а MSC направляет вызов в пункт назначения. Если MS перемещается в другую соту, она повторно назначается другой BS, и происходит передача обслуживания. Если обе BS в процессе передачи обслуживания управляются одним и тем же BSC, передача обслуживания происходит под управлением BSC, в противном случае она выполняется MSC.В случае входящих вызовов MS должна быть отправлена на поисковый вызов BSC. Пейджинговый сигнал передается по пейджинговому каналу (PCH) , который непрерывно контролируется всеми MS, и охватывает область местоположения, в которой MS перемещается. В ответ на сигнал персонального вызова MS выполняет процедуру доступа, идентичную той, которая используется, когда MS инициирует вызов.

Логические и физические каналы

Логические каналы трафика и управления GSM стандартизированы в Рекомендации [R.05.02], а их отображение на физические каналы является предметом [R.05.02] и [R.05.03]. Основная задача системы GSM состоит в передаче речи или данных данных (TCH) логического канала трафика. Их передача по сети требует множества логических каналов управления. Набор логических каналов трафика и управления, определенных в системе GSM, представлен в таблице 2. Существуют две основные формы каналов трафика речи и данных: каналы трафика с полной скоростью (TCH / F), , которые несут информацию в целом. со скоростью 22,8 кбит / с, и каналы трафика с половинной скоростью ( TCH / H), , которые обмениваются данными с общей скоростью 11.4 кбит / с. Физический канал передает либо канал трафика с полной скоростью, либо два канала трафика с половинной скоростью. В первом случае канал трафика занимает один временной интервал, а во втором два канала трафика с половинной скоростью отображаются в один и тот же временной интервал, но в альтернативных кадрах.

Сводку логических каналов управления, переносящих данные сигнализации или синхронизации, см. В таблице 2. Существует четыре категории логических каналов управления, известных как широковещательный канал управления (BCCH), общий канал управления (CCCH), , автономный выделенный канал управления (SDCCH) и связанный канал управления (ACCH) .Цель и способ развертывания логических каналов трафика и управления будут объяснены путем выделения того, как они отображаются на физические каналы для обеспечения связи с высокой степенью целостности.

Физический канал в системе множественного доступа с временным разделением каналов (TDMA) определяется как временной интервал с номером временного интервала (TN) в последовательности кадров TDMA. Однако система GSM развертывает TDMA в сочетании со скачкообразной перестройкой частоты (FH) , и, следовательно, физический канал разделен как по времени, так и по частоте.Скачкообразная перестройка частоты [R.05.02.] В сочетании с перемежением, как известно, очень эффективна в борьбе с замираниями каналов и приводит к почти гауссовым характеристикам даже по враждебным каналам с рэлеевскими замираниями. Принцип скачкообразной перестройки частоты (FH) заключается в том, что каждый пакет TDMA передается через другой радиочастотный канал (RFCH) . Если текущий пакет TDMA оказался в состоянии глубокого замирания, то следующий пакет, скорее всего, не будет. Следовательно, физический канал определяется как последовательность радиочастотных каналов и временных интервалов.Каждая несущая частота поддерживает 8 физических каналов, отображаемых на 8 временных интервалов в кадре TDMA. Данный физический канал всегда использует один и тот же номер временного интервала TN в каждом кадре TDMA. Следовательно, последовательность временного интервала определяется номером временного интервала TN и последовательностью кадра TDMA с номером (FN).

Фигура 2: Таблица 2: Логические каналы GSM © ETT, [Hanzo & Steele, 1994]
Передача речи и данных
Стандарт кодирования речи — [R.06.10.], тогда как вопросы отображения информации логического речевого канала трафика на физический канал, образованный временным интервалом определенной несущей, указаны в [R.05.02.]. Исходные кодеки с полной и половинной скоростью были дополнены введением кодеков Enhanced Full Rate (EFR) и Adaptive Multi-Rate (AMR) [1]. Поскольку кодирование с исправлением ошибок представляет собой часть этого процесса отображения, также [R.05.03.] Имеет отношение к этим обсуждениям. Пример канала речевого трафика с полной скоростью (TCH / FS) используется здесь, чтобы подчеркнуть, как этот логический канал отображается на физический канал, образованный так называемым нормальным пакетом (NB) структуры кадра TDMA. .Это сопоставление поясняется ссылкой на рисунок 2 и рисунок 3. Затем этот пример будет расширен на другие физические пакеты, такие как коррекция частоты — (FCB), синхронизация — (SB) , доступ — (AB) и Dummy-Burst (DB) , несущие логические каналы управления, а также их структуры кадра TDMA, как показано на рисунках 2 и 6.

Речевой кодер (RPE) с возбуждением регулярными импульсами полностью описан в следующих ссылках [Vary, Sluyter, 1986], [Hanzo, Somerville, Woodard, 2007] и [Hanzo, Stefanov, 1999].Его описание из-за своей сложности выходит за рамки данного трактата. Достаточно сказать, что, как видно на рисунке 3, он обеспечивает скорость передачи 260 бит / 20 мс при скорости передачи 13 кбит / с, которые делятся на три класса значимости: класс 1a (50 бит), класс 1b (132 бит ) и класса 2 (78 бит). Биты класса 1a кодируются систематическим (53,50) циклическим кодом обнаружения ошибок путем добавления трех битов четности. Затем биты переупорядочиваются, и добавляются четыре нулевых хвостовых бита для периодического сброса памяти для последующей половинной скорости, сверточный кодек с длиной ограничения пять (CC), CC (2,1,5), как показано на рисунке 3.Теперь незащищенные 78 битов класса 2 объединяются, чтобы получить блок 456 бит / 20 мс, что подразумевает скорость кодирования 22,8 кбит / с. Этот кадр делится на восемь 57-битных субблоков, которые перемежаются по диагонали перед тем, как подвергнуться внутрипакетному перемежению. На этом этапе каждый 57-битный субблок объединяется с аналогичным субблоком предыдущего 456-битного кадра для создания 116-битного пакета, в который включены биты флага hl и hu для классификации, действительно ли текущий пакет является TCH / Пакетный сигнал FS или он был «украден» сообщением канала управления срочно связанного быстро связанного (FACCH).Теперь биты зашифрованы и позиционируются в нормальном пакете (NB), , как показано в нижней части рисунка 2, где три хвостовых бита (TB) добавлены на обоих концах пакета для сброса памяти Витерби. канальный эквалайзер (VE) , который отвечает за устранение как индуцированных каналом, так и преднамеренно контролируемых межсимвольных помех [Steele, 1992].

Рисунок 3. Структура кадра GSM TDMA © ETT, [Hanzo & Steele, 1994]

Рисунок 4: Отображение логического канала TCH / FS на физический канал, © ETT, [Hanzo & Steele, 1994]

8.Защитный период длительности 25-битового интервала (GP) в нижней части рисунка 2 предусмотрен для предотвращения перекрытия пакетов из-за флуктуаций задержки распространения. Наконец, 26-битный обучающий сегмент эквалайзера включен в центр пакета нормального трафика. Этот сегмент состоит из 16-битного шаблона обучения эквалайзера канала Витерби, окруженного пятью квазипериодически повторяющимися битами с обеих сторон. Поскольку MS должна быть проинформирована о том, с какой BS она обменивается данными, для соседних BS используется один из восьми различных обучающих шаблонов, связанных с так называемыми цветовыми кодами BS, которые помогают в идентификации BS.Этот нормальный пакет (NB) TCH / FS длительностью 156,25 бит составляет базовый временной интервал структуры кадра TDMA, который вводится в модулятор с минимальной гауссовой манипуляцией сдвига (GMSK), который будет выделен в разделе 1.7, с битрейтом примерно 271 кбит / с. Поскольку битовый интервал составляет 1 / (271 кбит / с) = 3,69 \ (\ mu \) с, длительность временного интервала составляет \ (156,25 \ cdot 3,69 \ приблизительно 0,577 \) мс. Восемь таких нормальных пакетов из восьми соответственно смещенных пользователей TDMA мультиплексируются на одну несущую (RF) , что дает кадр TDMA \ (8 \ cdot 0.577 \ приблизительно 4,615 \) мс, как показано на рисунке 2. Физический канал, описанный выше, обеспечивает физический временной интервал с пропускной способностью 114 бит / 4,615 мс = 24,7 кбит / с, что достаточно для передачи 22,8 кбит / с. s Информация TCH / FS. Он даже имеет «зарезервированную» пропускную способность 24,7-22,8 = 1,9 кбит / с, которую можно использовать для передачи медленной управляющей информации, связанной с этим конкретным каналом трафика, то есть для создания так называемого медленного ассоциированного канала управления (SACCH). , , состоящие из кадров SACCH TDMA, перемежающихся с кадрами трафика на мультикадровом уровне иерархии, как показано на рисунке 2.

Отображение логических каналов трафика данных на физический канал в основном выполняется канальными кодеками [Wong, Hanzo, 1992], как указано в [R.05.03.]. Каналы трафика данных с полной и половинной скоростью, стандартизованные в системе GSM: TCH / F9.6, TCH / F4.8, TCH / F2.4, , а также TCH / h5.8, TCH / h3. .4 , как было изображено ранее в Таблице 2. Обратите внимание, что числа в этих акронимах представляют скорость передачи данных в кбит / с. Не вдаваясь в подробности этих процессов отображения, мы сосредоточим наше внимание на вопросах передачи управляющих сигналов.

Передача управляющих сигналов

Точный вывод, кодирование FEC и отображение информации логического канала управления выходит за рамки этого трактата. Заинтересованный читатель может найти ссылки на [R.05.02.], [R.05.03.] И [Hanzo, Stefanov, 1999]. подробное обсуждение. В качестве примера приведено отображение 184-битного медленного ассоциированного канала управления (SACCH), быстрого ассоциированного канала управления (FACCH), широковещательного канала управления (BCCH), автономного выделенного канала управления (SDCCH), пейджинговый канал (PCH) и канал управления предоставлением доступа (AGCH) сообщения в 456-битный блок, т.е.е. на четыре 114-битных пакета показано на рисунке 4. Схема двухуровневого конкатенированного кода FIRE / сверточного кода генерирует 456 битов с использованием общей скорости кодирования R = 184/456, что дает более надежную защиту для каналов управления, чем защита от ошибок каналов трафика.

Рисунок 5: FEC в SACCH, FACCH, BCCH, SDCCH, PCH и AGCH © ETT, [Hanzo & Steele, 1994]

Вернувшись к рисунку 2, мы покажем, как SACCH размещается в структуре кадра TDMA.{th} \) кадр будет холостым или фиктивным кадром, как показано в левой части рисунка 2 на уровне мультикадра иерархии каналов трафика. Общая структура кадра канала управления, показанная справа на рисунке 2, обсуждается позже. Таким образом, 24 кадра TCH / FS отправляются в мультикадре из 26 кадров в течение \ (26 \ cdot 4.615 = 120 \) мс. Это снижает пропускную способность трафика до \ (\ frac {24} {26} \ cdot 24.7 = 22.8 \) кбит / с, требуемого TCH / FS, выделяет \ (\ frac {1} {26} \ cdot 24.7 = 950 \) бит / с в SACCH и «тратит» 950 бит / с в свободном кадре.Обратите внимание, что кадр SACCH имеет восемь временных интервалов для передачи восьми SACCH 950 бит / с восьми пользователей на одной и той же несущей. Пропускная способность 950 бит / с будет использоваться в случае каналов с половинной скоростью, где 16 пользователей будут мультиплексированы в альтернативные кадры структуры TDMA для увеличения пропускной способности системы. Затем шестнадцать кодированных речевых TCH со скоростью 11,4 кбит / с будут переданы в мультикадре 120 мс, где также доступны шестнадцать SACCH.

Сообщения Fast Associated Control Channel (FACCH) передаются по физическим каналам, предоставляемым битами, украденными из их собственных каналов трафика хоста.Конструкция пакетов FACCH из 184 битов управления идентична структуре SACCH, как также показано на рисунке 4, но его 456-битный кадр отображается на восемь последовательных 114-битных пакетов трафика TDMA, в точности, как указано для TCH / ФС. Это осуществляется путем кражи четных бит первых четырех и нечетных битов последних четырех пакетов, о чем сигнализирует установка \ (hu = 1, hl = 0 \) и \ (hu = 0, hl = 1 \ ) в первой и последней пачках соответственно. Скорость передачи информации незащищенного FACCH составляет 184 бита / 20 мс = 9.2 кбит / с, который передается после объединенной защиты от ошибок со скоростью 22,8 кбит / с. Задержка повторения составляет 20 мс, а задержка перемежения составляет \ (8 \ cdot 4.615 = 37 \) мс, в результате чего общая задержка составляет 57 мс.

На рисунке 2 на следующем иерархическом уровне 51 мультикадр TCH / FS мультиплексируется в один суперкадр длительностью \ (51 \ cdot 120 мс = 6,12 \) с, который содержит \ (26 \ cdot 51 = 1326 \) кадры TDMA. Однако в случае 1326 кадров TDMA номер кадра будет ограничен \ (0 \ leq FN \ leq 1326 \), и правило шифрования, основанное на таком ограниченном диапазоне значений FN , не будет достаточно безопасным.Отсюда 2048 суперкадров были объединены, чтобы сформировать гиперкадр из \ (1326 \ cdot 2048 = 2 715 648 \) кадров TDMA длительностью \ (2048 \ cdot 6,12 с \ приблизительно 3 ч 28 мин \, \), позволяющий получить достаточно высокое значение FN. используется в алгоритме шифрования. Структуры кадров трафика восходящей и нисходящей линий связи идентичны со сдвигом между ними на три временных интервала, что избавляет MS от необходимости передавать и принимать одновременно, предотвращая утечку передаваемой мощности высокого уровня обратно на чувствительный приемник.Принимаемую мощность соседних BS можно контролировать во время нераспределенных временных интервалов.

В отличие от дуплексного трафика и связанных каналов управления, симплексные логические каналы BCCH и CCCH всех мобильных станций, перемещающихся в конкретной соте, совместно используют физический канал, обеспечиваемый нулевым временным интервалом так называемых несущих BCCH, доступных в соте. Кроме того, как показано в правой части рисунка 2, 51 кадр BCCH и CCCH TDMA отображается на мультикадр длительностью \ (51 \ cdot 4.615 = 235 \) мс, а не на мультикадр длительностью 120 мс и 26 кадров. .Чтобы компенсировать увеличенную длину мультикадра в 235 мс, 26 мультикадров составляют суперкадр из 1326 кадров длительностью 6,12 с. Обратите внимание на рис. 5, что распределение кадров восходящей и нисходящей линии связи отличается, поскольку эти каналы управления существуют только в одном направлении.

В частности, канал с произвольным доступом (RACH) используется только MS в восходящем направлении, если они запрашивают, например, двунаправленный автономный выделенный канал управления (SDCCH) для отображения на RF-канал для зарегистрируйтесь в сети и сделайте звонок.Канал восходящего канала RACH имеет низкую пропускную способность, передавая сообщения из восьми битов на мультикадр 235 мс, что эквивалентно скорости передачи незащищенной управляющей информации 34 бит / с. Эти сообщения объединены с прямым исправлением ошибок (FEC) , закодированными со скоростью 36 бит / 235 мс = 153 бит / с. Они передаются не с помощью обычных пакетов (NB), полученных для логических каналов TCH / FS, SACCH или FACCH, а с помощью так называемых пакетов доступа (AB), изображенных на рисунке 6, в сравнении с NB и другими типами пакетов для будет описано позже.Закодированные с помощью FEC, зашифрованные 36-битные сообщения AB на рисунке 6, содержащие среди других параметров также закодированный 6-битный код идентификатора BS (BSIC) , состоящий из 3-битного цветового кода PLMN и 3-битного цветового кода BS для уникального Идентификация БС. Эти 36 битов располагаются после 41-битной последовательности синхронизации, которая имеет высокую длину слова, чтобы гарантировать надежное распознавание пакетов доступа и низкую вероятность эмуляции из-за мешающих паразитных данных. Эти сообщения не имеют задержки перемежения, в то время как они передаются с задержкой повторения, равной длине одного контрольного мультикадра, т.е.е. 235 мс.

Адаптивная синхронизация временного кадра — это метод, предназначенный для выравнивания разницы задержек распространения между MS на разных расстояниях. Система GSM разработана с учетом размеров соты в радиусе до 35 км. Время, за которое радиосигнал проходит 70 км от базовой станции до мобильной станции и обратно, равно \ (233.3 \ mu s \. \) Поскольку сигналы от всех мобильных устройств в соте должны достигать базовой станции, не перекрывая друг друга, в пакете доступа предоставляется длинный защитный период в 68,25 бит \ ((252 \ mu s) \). , что превышает максимально возможную задержку распространения, равную \ (233,3 \ mu s \. \). Этот длинный защитный период в пакете доступа необходим, когда мобильная станция пытается свой первый доступ к базовой станции или после того, как произошла передача обслуживания. Когда базовая станция обнаруживает 41-битную последовательность синхронизации произвольного доступа с длинным защитным периодом, она измеряет задержку принятого сигнала относительно ожидаемого сигнала от мобильной станции нулевого диапазона.Эта задержка, называемая опережением по времени, передается мобильной станции с использованием 6-битового числа, которое увеличивает свою временную развертку в диапазоне от 0 до 63 бит, то есть в единицах \ (3,69 мкс \. \). В этом процессе пакеты TDMA прибывают в BS в своих правильных временных интервалах и не перекрываются с соседними. Этот процесс позволяет уменьшить защитный период во всех других пакетах только до \ (8,25 \ cdot 3,69 ~ \ mu \) s \ (\ приблизительно 30,46 ~ \ mu \) s (8,25 бит). Во время нормальной работы BS постоянно отслеживает задержку сигнала от MS и, если необходимо, дает команду MS обновить свой параметр опережения по времени.В очень больших сотах трафика есть возможность активно использовать каждый второй временной интервал только для того, чтобы справиться с более высокими задержками распространения, что спектрально неэффективно, но в этих больших сельских сотах с низким трафиком это допустимо.

Пример мультикадра нисходящей линии связи, включающий несколько логических каналов BCCH и CCCH, передаваемых BS, показан на рисунке 5. В частности, последний кадр является свободным кадром (I), а остальные 50 кадров разделены на пять блоков по десять кадров, где каждый блок начинается с канала частотной коррекции (FCCH), за которым следует канал синхронизации (SCH).В первом блоке из десяти кадров за кадрами FCH и SCH следуют четыре кадра широковещательного канала управления (BCCH) и либо четыре канала управления разрешением доступа (AGCH), либо четыре канала поискового вызова (PCH). В оставшихся четырех блоках из десяти кадров последние восемь кадров выделены либо каналам PCH, либо каналам AGCH, которые являются взаимоисключающими для конкретной MS, для которой либо осуществляется поисковый вызов, либо предоставляется канал управления.

Канал частотной коррекции (FCCH), канал синхронизации (SCH) и канал произвольного доступа (RACH) требуют специальных пакетов передачи, адаптированных к их задачам, как показано на рисунке 6.FCCH использует пакеты коррекции частоты (FCB) , содержащие определенный 142-битный шаблон. В GMSK с частичным откликом можно спроектировать модулирующую последовательность данных, которая приводит к почти синусоидальному модулированному сигналу, имитирующему немодулированную несущую, демонстрирующую фиксированный сдвиг частоты относительно используемой РЧ несущей. Канал синхронизации передает пакеты синхронизации (SB), содержащие расширенную последовательность \ (16 \ cdot 4 = 64 \) бит, демонстрирующую высокий пик корреляции, чтобы обеспечить синхронизацию с точностью до четверти бита.Кроме того, SB содержит \ (2 \ cdot 39 = 78 \) зашифрованные биты синхронизации с кодированием FEC, содержащие цветовые коды BS и PLMN, каждый из которых представляет один из восьми допустимых идентификаторов. Наконец, пакеты доступа (AB) содержат расширенную 41-битную последовательность синхронизации, и они вызываются для облегчения начального доступа к системе. Их длинное защитное пространство длительностью 68,25 бит предотвращает перекрытие кадров до того, как расстояние до MS, то есть задержка распространения становится известной BS и может быть компенсирована путем регулировки опережения синхронизации MS.

Проблемы с синхронизацией

Хотя некоторые вопросы синхронизации стандартизированы в [R.05.02.], [R.05.03.], Рекомендации GSM не определяют точные алгоритмы синхронизации BS-MS, которые должны использоваться, они оставлены на усмотрение производителей оборудования. Однако для обеспечения идеальной синхронизации BS-MS определен уникальный набор счетчиков временной развертки. BS отправляет пакеты частотной коррекции (FCB) и пакеты синхронизации (SB) на определенных временных интервалах несущей BCCH в MS, чтобы гарантировать, что стандарт частоты MS идеально согласован со стандартом BS, а также для информирования MS о требуется исходное состояние его внутренних счетчиков.MS передает свой однозначно пронумерованный трафик и пакеты управления, смещенные на три временных интервала по сравнению с таковыми из BS, чтобы предотвратить одновременную передачу и прием MS, а также принимает во внимание требуемое временное опережение (TA) до обслуживать различные задержки приема-передачи BS-MS-BS.

Счетчики временной развертки, используемые для однозначного описания внутренних синхронизирующих состояний BS и MS, представляют собой четверть-битовый номер ( QN \ (= 0 \ ldots 624) \), подсчитывающий четверть-битовые интервалы в пакетах, битовый номер ( BN \ (= 0 \ ldots 156) \, \) Номер временного интервала \ ((TN = 0 \ ldots 7) \) и номер кадра TDMA \ ((FN = 0 \ ldots 26 \ cdot 51 \ cdot 2048) \, \) даны в порядке увеличения длительности интервала.MS устанавливает свои счетчики временной развертки после приема SB путем определения QN из 64-битной расширенной обучающей последовательности в центре SB, установки TN = 0 и декодирования 78 зашифрованных, защищенных битов, несущих 25 битов управления SCH.

SCH передает в MS информацию о кадровой синхронизации, а также идентификационную информацию BS, как показано на рисунке 7, и предоставляется исключительно для поддержки работы подсистемы радиосвязи.Первые шесть битов 25-битного сегмента состоят из трех битов цветового кода PLMN и трех битов цветового кода BS, обеспечивающих уникальный код идентификатора BS (BSIC) для информирования MS, с какой BS она обменивается данными. Второй 19-битный сегмент — это так называемый сокращенный номер кадра TDMA (RFN) , полученный из полного номера кадра TDMA (FN), ограниченный диапазоном \ ([0 \ ldots (26 \ cdot 51 \ cdot 2048) -1] = [0 \ ldots 2,715,647] \) в терминах трех подсегментов T1, T2 и T3. Эти подсегменты вычисляются следующим образом: T1 (11 бит) = [FN div \ ((26 \ cdot 51) \)], T2 (5 бит) = [FN mod 26] и T3 ‘(3 бита) = [(T3 -1) div 10], где T3 = [FN mod 5], где div и mod представляют собой операции целочисленного деления и по модулю соответственно.В явном виде на рисунке 7 T1 определяет индекс суперкадра в гиперкадре, T2 — индекс сверхцикла в суперкадре, T3 — индекс кадра в сверхцикле, а T3 ‘- так называемый индекс блока сигнализации \ ([1 \ ldots 5] \ ) кадра в конкретном мультикадре управления из 51 кадра, и их роль лучше всего понять, обратившись к рисунку 2. После того, как MS получила пакет синхронизации (SB), она легко вычисляет FN, требуемое в различных алгоритмах управления, таких как шифрование, передача обслуживания и т. д., как показано ниже \ [FN = 51 [(T3-T2) \ mod \ 26] + T3 + 51 \ cdot 26 \ cdot T1, \; \; \; \ mbox {где} \; \; \; Т3 = 10 \ cdot Т3 ‘+ 1.\ qquad \ qquad (1) \]

Гауссова минимальная модуляция сдвига

В системе GSM используется модуляция GMSK с частичным откликом с постоянной огибающей [Steele, Hanzo 1999], указанная в Рекомендации [R.05.04.]. Схемы модуляции с постоянной огибающей и непрерывной фазой устойчивы к замиранию сигнала, а также к помехам и обладают хорошей спектральной эффективностью. Чем медленнее и плавнее изменение фазы, тем лучше спектральная эффективность, поскольку сигнал может изменяться менее резко, требуя более низких частотных компонентов.Однако влияние входного бита распространяется на несколько битовых периодов, что приводит к так называемой системе частичного отклика, которая требует эквалайзера канала для устранения этой управляемой, преднамеренной межсимвольной интерференции (ISI) даже при отсутствии неконтролируемого канала. дисперсия.

Широко применяемая схема GMSK с частичным откликом является производной от схемы с минимальной сменной манипуляцией с полным откликом.В MSK изменения фазы между соседними периодами битов являются кусочно-линейными, что приводит к прерывистой производной фазы, то есть мгновенной частоте в моменты передачи сигналов, и, следовательно, расширяет спектр. Однако сглаживание этих фазовых изменений фильтром, имеющим гауссову импульсную характеристику [Steele, 1992], который, как известно, имеет минимально возможную полосу пропускания, эту проблему можно обойти, используя схему на Рисунке 8, где сигнал GMSK генерируется путем модуляции и добавление двух квадратурных несущих.Ключевым параметром GMSK в управлении как полосой пропускания, так и помехоустойчивостью является уменьшение ширины полосы пропускания фильтра на 3 дБ \ (\ times \) битовый интервал \ ((B \ cdot T) \), называемое нормализованной полосой пропускания. Было обнаружено, что при увеличении произведения \ (B \ cdot T \) с 0,2 до 0,5 устойчивость к помехам улучшается примерно на 2 дБ за счет увеличения занятости полосы пропускания, и наилучший компромисс был достигнут для \ (B \ cdot T = 0,3 \. \) Это соответствует распространению эффекта одного бита примерно на три битовых интервала.Увеличение спектральной эффективности за счет более высокой помехоустойчивости и, следовательно, более плотного повторного использования частот оказалось более значительным, чем спектральные потери, вызванные более широкими спектральными лепестками GMSK. Наконец, стоит отметить, что во время начальной фазы установления вызова когерентное обнаружение невозможно, поэтому используются дифференциальное кодирование и дифференциально когерентное обнаружение.

Разделение каналов при пакетной скорости TDMA 271 кбит / с составляет 200 кГц, а модулированный спектр должен быть на 40 дБ ниже на обеих соседних несущих частотах.Когда пакеты TDMA передаются в режиме включения-выключения с манипулятором, возникает дальнейшее спектральное расслоение, которое смягчается плавным нарастанием и понижением мощности огибающей на переднем и заднем фронтах пакетов передачи, ослабляя сигнал на 70 дБ в течение 28 секунд. \ (\ mu \) s и интервал 18 \ (\ mu \) s соответственно.

Модели широкополосного канала

Набор 6-отводных импульсных характеристик GSM [Greenwood, Hanzo, 1999], указанных в Рекомендации [R.05.05.] Изображено на рисунке 9, где отдельные пути распространения являются независимыми путями с рэлеевскими замираниями, взвешенными соответствующими коэффициентами \ (h_i \), соответствующими их относительной мощности, изображенной на рисунке. Проще говоря, импульсная характеристика широкополосного канала измеряется путем передачи импульса и обнаружения принятых эхо-сигналов на выходе канала в каждом так называемом интервале задержки с интервалом D. В некоторых ячейках не принимается задержанная и ослабленная составляющая многолучевого распространения, в то время как в других обнаруживается значительная энергия, в зависимости от типичных отражающих объектов и их расстояния от приемника.Задержку пути можно легко связать с расстоянием до отражающих объектов, поскольку радиоволны распространяются со скоростью света. Например, на скорости 300 000 км / с отражающий объект, расположенный на расстоянии 0,15 км, дает компонент многолучевого распространения при задержке туда и обратно 1 \ (\ mu \) s.

Типичный городской импульсный отклик (TU) распространяется на интервал задержки 5 \ (\ mu \) с, что составляет почти два битовых интервала по 3,69 \ (\ mu \) с, и, следовательно, приводит к серьезным межсимвольным помехам (ISI) .Следовательно, проще говоря, ее можно рассматривать как двухлучевую модель, в которой отраженный путь имеет длину 0,75 км, что соответствует отражателю, расположенному на расстоянии около 375 м. Модель Hilly Terrain (HT) имеет резко затухающую секцию с короткой задержкой из-за локальных отражений и трассу с большой задержкой около 15 \ (\ mu \) с из-за далеких отражений. Поэтому с практической точки зрения ее можно рассматривать как двух- или трехлучевую модель, имеющую отражения на расстоянии около 2 км. Ответ Rural Area (RA) кажется наименее враждебным среди всех стандартизованных ответов, быстро затухая в пределах одного битового интервала, и поэтому ожидается, что с ним легко бороться с помощью эквалайзера канала.Хотя тип эквалайзера не стандартизирован, в системах с частичным откликом обычно используются эквалайзеры Витерби (VE). Поскольку канал RA эффективно ведет себя как однолучевой недисперсионный канал, ему не требуется эквалайзер. Четвертый стандартизованный импульсный отклик создан искусственно для проверки характеристик эквалайзера и состоит из шести эквидистантных импульсов единичной амплитуды, представляющих шесть равномощных независимых трактов рэлеевских замираний с разбросом по задержке более 16 \ (\ mu \) с.Принимая во внимание эти импульсные характеристики, требуемый канал моделируется путем суммирования соответственно задержанных и взвешенных составляющих принятого сигнала. Во всех случаях, кроме одного, предполагается, что отдельные компоненты имеют распределение амплитуды Рэлея, в то время как в модели RA основной отвод при нулевой задержке должен иметь райсовское распределение с присутствием доминирующего пути прямой видимости.

Адаптивное управление звеном

Алгоритм адаптивного управления каналом, изображенный на рисунке 10 и указанный в [R.05.08.] Позволяет MS отдавать предпочтение той конкретной ячейке трафика, которая обеспечивает наивысшую вероятность надежной связи, связанную с минимально возможными потерями на тракте. Это также уменьшает взаимные помехи с другими пользователями в одном канале и за счет повторного использования плотной частоты улучшает спектральную эффективность, сохраняя при этом адекватное качество связи и способствует снижению энергопотребления, что особенно важно для портативных мобильных станций. Процесс передачи обслуживания поддерживает вызов в процессе, когда MS перемещается между сотами или когда имеется неприемлемое ухудшение качества передачи, вызванное помехами, и в этом случае выполняется передача обслуживания внутри соты другой несущей в той же соте.Сбой радиосвязи происходит, когда звонок с неприемлемым качеством передачи голоса или данных. не может быть улучшен ни регулированием мощности РЧ, ни переключением. Причинами сбоя канала могут быть потеря радиопокрытия или очень высокий уровень помех. Процедуры управления линией связи основываются на измерениях уровня принятого РЧ-сигнала (RXLEV), качества принятого сигнала (RXQUAL), и абсолютного расстояния между базовой и мобильной станциями (DISTANCE).

RXLEV оценивается путем измерения принятого уровня несущей широковещательного канала управления (BCCH), который непрерывно передается BS во всех временных интервалах B-кадров на рисунке 5 и без изменений уровня RF.MS измеряет уровень принимаемого сигнала от обслуживающей соты и от BS во всех соседних сотах, настраивая и прослушивая их несущие BCCH. Среднеквадратичный уровень принятого сигнала измеряется в динамическом диапазоне от -103 до -41 дБмВт для интервалов одного мультикадра SACCH (480 мс). Уровень принятого сигнала усредняется по крайней мере по 32 кадрам SACCH \ ((\ приблизительно 15 с) \) и отображается для получения значений RXLEV от 0 до 63 для покрытия диапазона \ (-103 \ ldots -41 \) дБм с шагом 1 дБ.Затем параметры RXLEV кодируются в 6-битные слова для передачи на обслуживающую BS через SACCH.

RXQUAL оценивается путем измерения BER перед декодированием канала с использованием показателей эквалайзера канала Витерби [Steele, 1992] и / или показателей сверточного декодера Витерби [Wong, Hanzo, 1992]. Восемь значений RXQUAL охватывают логарифмически масштабированный диапазон BER \ (0,2% \ ldots 12,8% \) до декодирования канала.

Абсолютное РАССТОЯНИЕ между базовой и мобильной станциями измеряется с помощью параметра «опережение синхронизации».Опережение синхронизации кодируется как 6-битное число, соответствующее задержке распространения от 0 до \ (63 \ cdot 3,69 \ mu s = 232,6 \ mu \) с, что характерно для радиуса соты 35 км.

Во время роуминга MS необходимо идентифицировать, какую потенциальную целевую BS она измеряет, и несущей частоты BCCH может быть недостаточно для этой цели, поскольку в небольших размерах кластера одна и та же частота BCCH может использоваться более чем в одной соседней соте. Чтобы избежать неоднозначности, 6-битный идентификационный код базовой станции (BSIC) передается на каждой несущей BCCH в пакете синхронизации (SB) на рисунке 6.Два других параметра, передаваемых в данных BCCH, предоставляют дополнительную информацию о BS. Двоичный флаг, называемый PLMN PERMITTED , указывает, принадлежит ли измеренная несущая BCCH той PLMN, к которой MS разрешен доступ. Второй логический флаг, CELL BAR ACCESS , указывает, запрещен ли доступ к ячейке для MS, хотя она принадлежит разрешенной PLMN. MS в режиме ожидания, то есть после того, как она была только что включена, или после того, как она потеряла связь с сетью, ищет все 125 радиочастотных каналов и снимает показания RXLEV на каждом из них.Затем он настраивается на несущую с самым высоким RXLEV и ищет пакеты частотной коррекции (FCB), чтобы определить, является ли несущая несущей BCCH. Если это не так, то MS настраивается на следующую по высоте несущую и так далее, пока не найдет несущую BCCH, синхронизируется с ней и декодирует параметры BSIC, PLMN PERMITTED и CELL BAR ACCESS, чтобы решить, продолжать ли поиск. . MS может сохранять несущие частоты BCCH, используемые в сети, к которой осуществляется доступ, и в этом случае время поиска будет сокращено.Опять же, описанный процесс резюмирован на блок-схеме на Рисунке 10.

Адаптивное управление мощностью основано на измерениях RXLEV. В каждом мультикадре SACCH BS сравнивает показания RXLEV, сообщенные MS или полученные базовой станцией, с набором пороговых значений. Точная стратегия управления мощностью РЧ определяется оператором сети с целью обеспечения надлежащего качества обслуживания для передачи речи и данных при сохранении низкого уровня помех. Ясно, что «адекватное» качество должно быть достигнуто при минимально возможной передаваемой мощности, чтобы поддерживать низкие межканальные помехи, что подразумевает противоречивые требования с точки зрения передаваемой мощности.Критерии для сообщения об отказе радиолинии основаны на измерениях RXLEV и RXQUAL, выполняемых как мобильной, так и базовой станцией, а процедуры обработки отказов канала приводят к повторному установлению или разъединению вызова, в зависимости от стратегии оператора сети. .

Процесс передачи обслуживания включает в себя наиболее сложный набор процедур в управлении радиоканалом. Решения о передаче обслуживания основываются на результатах измерений, выполненных как базовой, так и мобильной станциями.Базовая станция измеряет RXLEV, RXQUAL, DISTANCE, а также уровень помех в нераспределенных временных интервалах, в то время как MS измеряет и сообщает BS значения RXLEV и RXQUAL для обслуживающей соты и RXLEV для соседних сот. Когда MS удаляется от BS, параметры RXLEV и RXQUAL для обслуживающей станции становятся ниже, в то время как RXLEV для одной из соседних ячеек увеличивается.

Прерывистая передача

Прерывистая передача (DTX) Проблемы стандартизированы в Рекомендации [R.06.31], а связанные с этим проблемы обнаружения голосовой активности (VAD) определены [R.06.32.]. Предполагая среднюю речевую активность 50% и большое количество источников помех в сочетании со скачкообразной перестройкой частоты для рандомизации помеховой нагрузки, можно добиться значительного повышения спектральной эффективности при развертывании прерывистой передачи из-за уменьшения помех, а также снижения рассеиваемой мощности. Из-за снижения энергопотребления полная операция DTX является обязательной для MS, но в BS только функции DTX приемника являются обязательными.

Основная проблема при обнаружении голосовой активности состоит в том, как различать речь и шум, сохраняя при этом срабатывание ложного шума и ограничение речевого всплеска на минимальном уровне. В МС, установленном на транспортном средстве, серьезность проблемы распознавания речи / шума усугубляется чрезмерным фоновым шумом транспортного средства. Эта проблема решается путем использования комбинации пороговых сравнений и методов спектральной области [GSM, 1988], [Hanzo, Stefanov, 1992]. Другой важной сопутствующей проблемой является введение бесшумных неактивных сегментов, что смягчается введением комфортного шума (CNI) в эти сегменты на приемнике.

Сводка

После стандартизации и запуска системы GSM в этом кратком обзоре резюмированы ее основные характеристики. Множественный доступ с временным разделением каналов (TDMA) с восемью пользователями на каждую несущую используется на многопользовательской скорости 271 кбит / с, что требует наличия эквалайзера канала для борьбы с дисперсией в средах с большими сотами. Скорость передачи микросхем с защитой от ошибок для полноскоростных каналов трафика составляет 22,8 кбит / с, а для каналов с половинной скоростью — 11,4 кбит / с. Помимо каналов речевого трафика с полной и половинной скоростью, имеется пять каналов трафика данных с разной скоростью и 14 различных каналов управления и сигнализации для поддержки работы системы.Используется умеренно сложный речевой кодек с регулярным импульсным возбуждением со скоростью 13 кбит / с с долгосрочным предсказателем (LTP) в сочетании со встроенным трехклассовым кодеком с исправлением ошибок и многоуровневым перемежением для обеспечения неравной защиты от ошибок с согласованной чувствительностью для речевые биты. Сохраняется общая задержка речи 57,5 мс. Медленное скачкообразное изменение частоты со скоростью 217 скачков в секунду дает существенный прирост производительности для медленно движущихся пешеходов.

Частичный ответ с постоянной огибающей GMSK с разносом каналов 200 кГц развернут для поддержки 124 дуплексных каналов в первичном (P-GSM) диапазонах 890–915 МГц восходящего канала и 935–960 МГц нисходящего канала соответственно.GSM развернут во всем мире, и, как следствие, полосы частот, поддерживаемые стандартом, со временем расширились. DCS-1800 (1710,0–1785,0 МГц восходящий канал 1805,0–1880,0 МГц нисходящий канал) и PCS-1900 (1850,0–1910,0 МГц восходящий канал 1930,0–1990,0 МГц нисходящий канал) и расширенный (E-GSM) (880,0–915,0 МГц восходящая линия связи, 925,0–960,0 МГц нисходящая линия) до выпуска 99. С тех пор в спецификации были включены другие полосы; например, GSM-450 (выпуск 99) и GSM-700 (выпуск 4). При скорости передачи 271 кбит / с спектральная эффективность 1.Достигнуто 35 бит / с / Гц. Управляемые межсимвольные помехи, вызванные GMSK и неконтролируемые каналом, удаляются эквалайзером канала. Набор стандартизованных широкополосных каналов GSM был введен с целью обеспечения контрольных точек для сравнения производительности. Эффективное планирование мощности и минимальные межканальные помехи гарантируются комбинацией адаптивного управления мощностью и передачей обслуживания на основе взвешенного усреднения до восьми системных параметров восходящей и нисходящей линий связи. Прерывистая передача, поддерживаемая надежным обнаружением речевой активности в спектральной области и добавлением комфортного шума, дополнительно снижает помехи и энергопотребление.Благодаря шифрованию по радиоканалу не передается незащищенная информация. В результате спектрально эффективная, высококачественная мобильная связь с различными услугами и международным роумингом возможна в сотах с радиусом до 35 км для отношений сигнал / шум и помехи, превышающих 10–12 дБ. Основные характеристики системы приведены в таблице 3.

Таблица 3: Обзор функций GSM

Фигура 12:

Список литературы

Рекомендация GSM, 1988 г. (Групповая мобильная или глобальная система мобильной связи) Европейский институт стандартизации электросвязи.
Р. Стил, Л. Ханзо (ред): Мобильная радиосвязь: сотовые системы второго и третьего поколения и системы WATM, John Wiley-IEEE Press, 2-е издание, июль 1999 г., ISBN 0-471-97806-x, 1060 страниц ( онлайн)
Ханзо, Л. и Стил, Р., 1994, «Общеевропейская система мобильной радиосвязи, части 1 и 2», Европейские транзакции по телекоммуникациям, том. 5, No. 2, март-апрель. 1994, стр. 245-276.
Вэри П. и Слейтер Р.Дж., 1986, «Речевой кодек MATS-D: LPC с регулярным импульсным возбуждением», Proc.конференции Северных стран по мобильной радиосвязи, стр. 257-261.
L. Hanzo, F.C.A. Somerville, J.P. Woodard: Voice and Audio Compression for Wireless Communications, John Wiley and IEEE Press, 2007 (онлайн)
Стил Р. (ред.), 1992, Цифровая мобильная радиосвязь, IEEE Press-Pentech Press, ISBN 07273-1406-8.
Гринвуд, Д. и Ханзо, Л., 1992, Характеристика каналов мобильной радиосвязи, глава 2, стр. 92-185, в Р. Стиле (ред.) Мобильная радиосвязь, IEEE Press-Pentech Press, Лондон, ISBN 07273 -1406-8
Вонг, К.H.H. и Hanzo, L., 1992, Channel Coding, Chapter 4, pp 347-488, в R. Steele (Ed.) Mobile Radio Communications, IEEE Press-Pentech Press, Лондон, ISBN 07273-1406-8.
L. Hanzo, T.H. Лью, Б. Yeap: Turbo Coding, Turbo Equalization and Space-Time Coding, John Wiley, August 2002, ISBN 0-470-84726-3, 766 страниц (онлайн)

Внутренние ссылки

Олаф Спорнс (2007) Сложность. Академия наук, 2 (10): 1623.

Джованни Галлавотти (2008) Колебания.Scholarpedia, 3 (6): 5893.

См. Также

Глобальная система мобильной связи

Глобальная система мобильной связи (ранее Groupe Spécial Mobile, GSM ) — это стандарт мобильной радиосвязи для полностью цифровых сетей мобильной радиосвязи, который в основном используется для телефонии, а также для передачи данных с коммутацией каналов и пакетов. и короткие сообщения. Это первый стандарт так называемого второго поколения («2G») как преемник аналоговых систем первого поколения (в Германии: A-net, B-net и C-net) и наиболее широко используемый мобильный телефон. стандарт радиосвязи во всем мире.

GSM был создан с целью предложить систему мобильной телефонной связи, которая обеспечила бы мобильность абонентов по всей Европе и предложила голосовые услуги, совместимые с ISDN или обычными аналоговыми телефонными сетями.

В Германии GSM является технической основой сетей D и E. GSM был введен здесь в 1992 году, что привело к быстрому распространению мобильных телефонов в 1990-х годах. Сегодня этот стандарт используется в качестве стандарта мобильной связи в 670 сетях мобильной связи GSM примерно в 200 странах и регионах мира; это соответствует примерно 78 процентам всех клиентов мобильной связи.Более поздние дополнения к стандарту, такие как HSCSD, GPRS и EDGE, были добавлены для более быстрой передачи данных.

Техника

Общие

В отличие от фиксированной сети, мобильная сеть имеет различные дополнительные требования:

аутентификация абонента
Метод доступа к каналу
Управление мобильностью (HLR, VLR, обновление местоположения, передача обслуживания, роуминг )
Абоненты мобильны и поэтому могут переключаться с одной радиоячейки на другую.Если это происходит во время вызова или соединения для передачи данных, соединение вызова должно быть передано от одной базовой станции к другой (передача обслуживания), чтобы мобильный телефон всегда получал радиосвязь с наиболее подходящей базовой станцией. В исключительных случаях вызов также может быть направлен через соседнюю базовую станцию, чтобы избежать перегрузки.
эффективное использование ресурсов
Поскольку по радиоинтерфейсу доступна более низкая скорость передачи данных, чем в фиксированной сети, пользовательские данные должны быть сжаты сильнее.Чтобы сохранить небольшую долю скорости передачи данных, которая должна использоваться для процессов сигнализации, сообщения сигнализации были указаны с точностью до битов, чтобы сделать их как можно короче.
Батареи мобильных телефонов ограничены, поэтому их следует использовать с осторожностью. В общем, передача стоит больше энергии, чем прием. Следовательно, в режиме ожидания объем отправляемых данных и сообщений о состоянии должен быть минимальным.
Использование внешних сетей (роуминг)

Некоторые важные функции в мобильных сетях

хендовер

→ основная статья: хендовер

хендовер между сотами

Одна из самых важных основных функций в сотовая мобильная радиосеть — это смена соты, инициированная сетью во время текущего вызова.Это может быть необходимо по разным причинам. Решающими факторами являются качество радиосвязи, а также загруженность ячейки трафиком. Например, вызов может быть переведен в удаленную ячейку, чтобы избежать перегрузки.

Внутрисотовая передача обслуживания

Здесь, например, новый канал назначается мобильной станции в пределах соты из-за качества канала.

роуминг

→ основная статья: роуминг

Поскольку многие операторы мобильной связи из разных стран подписали соглашения о роуминге, можно использовать мобильный телефон в других странах и оставаться на связи самостоятельно номер и совершать звонки.

Передача голоса

За прошедшие годы несколько кодеков были стандартизированы для передачи голоса в GSM. Обычные речевые кодеки, которые обычно работают со скоростью передачи данных менее 20 кбит / с, выполняют извлечение признаков, адаптированное к человеческому языку, что делает их пригодными только для передачи речи. Поэтому музыка или другие шумы могут передаваться только с более низким качеством. Ниже приводится краткое описание голосовых кодеков, используемых в сети GSM:

Full Rate Codec (FR)

Первым голосовым кодеком GSM был полноскоростной кодек (FR).Его чистая скорость передачи данных составляет всего 13 кбит / с (в отличие от G.711 64 кбит / с с ISDN). Поэтому аудиосигналы должны быть сильно сжаты, но при этом обеспечивать приемлемое качество голоса. Кодек FR использует сочетание долгосрочного и краткосрочного предсказания, которое обеспечивает эффективное сжатие (сжатие голоса RPE / LTP-LPC: кодирование с линейным предсказанием, долгосрочное предсказание, регулярное импульсное возбуждение).

Технически, каждый 20-миллисекундный язык дискретизируется и буферизуется, а затем подвергается речевому кодеку (13 кбит / с).Для прямого исправления ошибок (FEC) 260 битов такого блока делятся на три класса в зависимости от степени, в которой битовая ошибка может повлиять на речевой сигнал. 50 бит блока делятся на класс Ia. Они имеют наивысшую защиту и получают контрольную сумму CRC в 3 бита для обнаружения и маскирования ошибок. Вместе со 132 битами класса Ib, которые немного менее защищены, они подвергаются сверточному коду, который генерирует 378 выходных битов из 185 входных битов.Остальные 78 бит передаются незащищенными. Это превращает 260 бит пользовательских данных в 456 бит данных с защитой от ошибок, увеличивая требуемую скорость передачи данных до 22,8 кбит / с.

перемежение

456 битов делятся перемежением на восемь половинных пакетов по 57 бит каждый. После обратного перемежения в приемнике кратковременные помехи (например, длиной в один пакет) сводятся к минимуму за счет разброса ошибок. Комбинируя различные процедуры защиты от ошибок в GSM, часто достигается хорошее качество голоса, даже если радиоканал чрезвычайно подвержен ошибкам.

Кодек половинной скорости (HR)

С введением кодека половинной скорости стало возможным обрабатывать не только один, но и два вызова одновременно в одном временном интервале радиоинтерфейса. Как следует из названия, для HR доступна только половина скорости передачи данных по сравнению с кодеком FR. Для достижения приемлемого качества голоса используется векторное квантование вместо скалярного квантования, используемого в кодеке FR. Это означает, что для кодирования требуется примерно в три-четыре раза больше вычислительной мощности кодека FR.Поскольку качество передачи голоса все еще довольно низкое, HR используется операторами мобильной сети только при перегрузке радиоячейки.

Расширенный кодек с полной скоростью (EFR)

EFR работает со скоростью передачи данных, аналогичной кодеку с полной скоростью, а именно 12,2 кбит / с. Благодаря более мощному алгоритму (CELP) было достигнуто лучшее качество голоса по сравнению с полноскоростным кодеком, что примерно соответствует уровню телефонных вызовов ISDN (G.711a) с хорошим радиоканалом.

Adaptive Multirate Codec (AMR)

AMR — параметризуемый кодек с различными скоростями передачи данных от 4 до 4.75 и 12,2 кбит / с. При настройке 12,2 кбит / с он в значительной степени соответствует кодеку GSM-EFR как с точки зрения алгоритма, так и с точки зрения качества звука. Чем ниже скорость передачи речевых данных, тем больше битов доступно для канального кодирования и, следовательно, для исправления ошибок. Таким образом, кодек 4,75 кбит / с описывается как наиболее надежный, поскольку понятный диалог все еще возможен, несмотря на высокую частоту ошибок по битам во время радиопередачи. Во время разговора мобильная сеть измеряет частоту битовых ошибок и выбирает наиболее подходящий кодек из списка Активный набор кодеков (ACS).Таким образом, используемая кодовая скорость постоянно адаптируется к качеству канала.

передача данных

Если канал GSM используется для передачи данных, полезная скорость передачи данных 9,6 кбит / с достигается после этапов декодирования. Этот тип передачи называется данными с коммутацией каналов (CSD). Усовершенствованное кодирование каналов также обеспечивает скорость 14,4 кбит / с, но вызывает много блочных ошибок в плохих условиях радиосвязи, так что «скорость загрузки» может быть ниже, чем при повышенной безопасности на радиотракте.Следовательно, в зависимости от частоты ошибок по битам, от 9,6 до 14,4 кбит / с управляется сетью (= автоматическая адаптация канала, ALA).

Однако обоих слишком мало для многих Интернет- и мультимедийных приложений, поэтому были созданы расширения под названиями HSCSD и GPRS, которые обеспечивают более высокую скорость передачи данных, позволяя использовать для передачи больше пакетов в единицу времени. HSCSD использует фиксированное назначение нескольких слотов каналов, GPRS динамически использует радиослоты для подключенных логических соединений (лучше для доступа в Интернет).E-GPRS — это дальнейшее развитие GPRS. Это использование EDGE для пакетной передачи данных.

Расширения и дальнейшее развитие GSM

GSM изначально был разработан в основном для телефонных звонков, факсов и передачи данных с постоянной скоростью передачи данных. Пакетные передачи данных с сильно колеблющимися скоростями передачи данных, как это обычно бывает в Интернете, не планировались.

С успехом Интернета началась так называемая «эволюция GSM», в которой сеть GSM была полностью совместима вниз с возможностями для пакетной передачи данных.Кроме того, замена часто используемых компонентов требует минимальных затрат.

CSD

Скорость передачи данных с коммутацией каналов достигает 14,4 кбит / с.

HSCSD

За счет объединения нескольких каналов HSCSD обеспечивает более высокую общую скорость передачи данных, максимум 115,2 кбит / с. Для использования HSCSD требуется совместимый мобильный телефон; Со стороны оператора сети требуются изменения аппаратного и программного обеспечения для компонентов базовых станций и базовой сети.В Германии только Vodafone и E-Plus поддерживают HSCSD.

GPRS

GPRS впервые разрешила передачу данных с коммутацией пакетов. Фактическая пропускная способность данных зависит от загрузки сети и составляет максимум 171,2 кбит / с. При низкой нагрузке пользователь может использовать несколько временных интервалов параллельно, в то время как при высокой загрузке сети каждый временной интервал GPRS также может использоваться несколькими пользователями. Однако для GPRS требуются дополнительные компоненты (ядро пакета GPRS) от сетевого оператора в базовой сети.

EDGE

В EDGE новая модуляция (8PSK) позволила увеличить скорость передачи данных. Это максимум 384 кбит / с. EDGE расширяет GPRS до E-GPRS (расширенный GPRS) и HSCSD на ECSD (расширенные данные с коммутацией каналов).

Используемые частоты

GSM работает с разными частотами для восходящего канала (от мобильного телефона к сети) и нисходящего канала (от сети к мобильному телефону). Оператор мобильной связи может использовать следующие полосы частот:

Обозначение диапазона	Диапазон	Восходящий канал (МГц)	Нисходящий канал (МГц)		ARFCN
T-GSM 380	GSM 400	380,2 — 389,8	390,2 — 399,8	динамический
T-GSM 410	GSM 400	410,2 — 419,8	420,2 — 429,8	динамический
GSM 450	GSM 400	450,4 — 457,6	460,4 — 467,6	259-293
GSM 480	GSM 400	478,8 — 486,0	488,8 — 496,0	306 — 340
GSM 710	GSM 700	698,0 — 716,0	728,0 — 746,0	динамический
3 GSM	747,0 — 762,0	777,0 — 792,0	438-511
T-GSM 810		806,0 — 821,0	851,0 — 866,0	динамический
GSM 850	GSM 850	824,0 — 849,0	869,0 — 894,0	128-251	Америка
P-GSM	GSM 900	890,0 — 915,0	935,0 — 960,0	1-124	Африка, Америка, Азия, Австралия, Океания , Европа
E-GSM	GSM 900	880,0 — 915,0	925,0 — 960,0	0-124, 975-1023	Африка, Америка, Азия, Австралия, Океания, Европа
R-GSM	GSM 900	876,0 — 915,0	921,0 — 960,0	0 — 124, 955 — 1023	Африка, Азия, Европа
T-GSM 900	GSM 900	870 , 4 — 876,0	915,4 — 921,0	динамический
DCS 1800	GSM 1800	1710,0 — 1785,0	1805,0 — 1880 , 0	512 — 885	Африка, Америка, Азия, Австралия, Океания, Европа
PCS 1900	GSM 1900	1850,0 — 1910,0	1930,0 — 1990, 0	512-810	Америка

Полосы частот 2 и 5 (синий цвет фона) коммерчески используются в Америке.
Полосы частот 3 и 8 (желтый цвет фона) коммерчески используются в Европе, Африке, Азии, Австралии, Океании и частично в Америке.
Все остальные полосы частот не используются в коммерческих целях в сетях мобильной связи общего пользования.
В Южной Корее и Японии нет общедоступной сети мобильной связи GSM.
Мобильный телефон, поддерживающий полосы частот GSM и UMTS FDD 5 (850 МГц), 8 (900 МГц), 2 (1900 МГц) и 1 (2100 МГц), подходит для использования во всем мире.

По соображениям стоимости строительство новых сетей мобильной радиосвязи (например, Австралия / Telstra) или расширений сетей мобильной радиосвязи (например, Швейцария / Swisscom) осуществлялось только с использованием более новой технологии мобильной радиосвязи UMTS. Новые мобильные телефонные станции все чаще отправляют только один сигнал UMTS и LTE.

Отключение GSM

Ожидается, что в долгосрочной перспективе на смену GSM придут новые стандарты. В то время как Австралия и Сингапур уже решили отключиться в 2017 году, Германия и Австрия, например, еще не установили дату отключения, но в Швейцарии с 2021 года, вероятно, не будет общедоступной сети мобильной связи GSM.

Источник: https://en.wikipedia.org/wiki/GSM

Представляет мировую индустрию мобильной связи

GSMA — Представляет всемирную индустрию мобильной связи

Представляет мировую индустрию мобильной связи

Следующее событие GSMA

MWC Лос-Анджелес

26 — 28 октября 2021 г.

Следующее событие

Эксклюзивная информация, ежедневно

Поддержка технологий и взаимодействия, обеспечивающих мобильную работу, через наши глобальные рабочие группы, проекты, услуги и рекламную деятельность.

РАБОТА С ПРОМЫШЛЕННОСТЬЮ

Разработка и развитие услуг, решений и спецификаций мобильных технологий

ТЕХНИЧЕСКИЕ УСЛУГИ

Данные, ресурсы и инструменты для создания еще более эффективных и надежных сетей

БУДУЩИЕ СЕТИ

Формирование нового поколения мобильных сетей и сетевых возможностей

МОБИЛЬНЫЙ IOT

Ускорение роста Интернета вещей с помощью безопасных интеллектуальных мобильных сетей

МОБИЛЬНАЯ ЦИФРОВАЯ ИДЕНТИФИКАЦИЯ

Установление доверия в сфере цифровой идентификации с помощью мобильных решений цифровой идентификации

Отраслевые услуги и решения Отраслевые услуги и решения Отраслевые услуги и решения Отраслевые услуги и решения Отраслевые услуги и решения Отраслевые услуги и решения

Взаимодействует с государственным и частным секторами для достижения положительных результатов в области политики и спектра, а также для решения самых серьезных социальных проблем современности.

Созыв и информирование мобильной экосистемы на MWC Barcelona, Шанхае, Лос-Анджелесе, 4YFN и серии M360, а также через Mobile World Live и GSMA Intelligence с последними новостями, идеями и экспертным анализом.

GSM Полная форма | Что такое Глобальная система мобильной связи

GSM: Глобальная система мобильной связи

GSM — это глобальная система мобильной связи.Это стандарт , разработанный Европейским институтом стандартов электросвязи (ETSI) для описания протоколов для цифровых сотовых сетей второго поколения (2G) . Это была замена сотовых сетей первого поколения (1G). Идея разработки GSM возникла из сотовой мобильной радиосистемы в Bell Laboratories в начале 1970-х годов.

GSM — это открытая цифровая сотовая радиосеть, работающая в более чем 200 странах мира. Он использует технологию узкополосного множественного доступа с временным разделением каналов (TDMA).Он охватывает почти всю Западную Европу и растет в Америке и Азии. Он не только используется для голосовых вызовов, но также может использоваться для вычисления данных и отправки текстовых сообщений. Пользователь может подключить свой телефон с поддержкой GSM к ноутбуку, чтобы отправлять или получать электронную почту, факсы, просматривать Интернет, проверять безопасность и т. Д.

Стандарт GSM работает на трех различных частотах, а именно:

900 МГц: Он использовался исходной системой GSM.
1800 МГц: Он использовался для поддержки растущего числа абонентов.
1900 МГц: В основном используется в США.

Приложения для передачи данных, поддерживаемые GSM

GSM обеспечивает следующие функции при подключении телефона GSM к компьютерной системе.

Интернет: GSM обеспечивает наиболее повсеместное и надежное беспроводное соединение для передачи данных для доступа в Интернет.

Мобильный факс: с помощью GSM вы можете отправлять и получать факсы в любое место, где доступна услуга GSM.

Защищенный доступ к локальной сети: GSM обеспечивает защищенный доступ к корпоративной локальной сети.Он шифрует эфирные каналы и обеспечивает дополнительную безопасность конфиденциальной электронной почты и факсов.

Преимущества GSM

Поскольку услуга GSM доступна более чем в 200 странах, она предоставляет своим клиентам возможность роуминга по всему миру.
GSM чрезвычайно защищен, потому что его устройства и средства невозможно легко скопировать.
Имеет обширное покрытие по всему миру.
Четкие голосовые вызовы и эффективное использование спектра.
Совместим с широким спектром мобильных телефонов и аксессуаров.
Расширенные функции, такие как короткие сообщения, идентификатор вызывающего абонента, удержание вызова, переадресация вызова и т. Д.
Совместимость с цифровой сетью с интегрированными услугами (ISDN) и другими услугами телефонной компании.

Недостатки GSM

Самым большим недостатком GSM является то, что несколько пользователей используют одну и ту же полосу пропускания. Это может вызвать помехи и из-за помех происходит ограничение полосы пропускания.
Другой недостаток GSM заключается в том, что он может вызывать электронные помехи. Это причина, по которой в таких уязвимых местах, как больницы и самолеты, необходимо отключать сотовый телефон, иначе это может создать помехи для оборудования больниц и самолетов.

Что такое телефонные диапазоны (GSM, CDMA) и почему они имеют значение?

Стандарты

GSM и CDMA применяются к соединениям 2G и 3G. Все операторы связи начали переходить на LTE в 2010 году, и LTE поддерживает одновременное использование голоса и данных.Более того, поскольку LTE является глобальным стандартом для сетей 4G, Verizon и все другие операторы связи сделали переход, независимо от того, поддерживалась ли их связь 2G и 3G сетями GSM или CDMA.

Это различие становится менее важным и рано или поздно станет совершенно неуместным (подробнее об этом ниже). В настоящее время, однако, сети 2G и 3G продолжают служить резервом для регионов, где покрытие 4G LTE является слабым. И до недавнего времени многие телефоны использовали LTE только для передачи данных и полагались на GSM или CDMA для передачи голоса и текстов.

Для повседневного использования различие между GSM и CDMA вряд ли будет большой проблемой. Современные телефоны CDMA работают в сетях GSM, поэтому вы можете использовать свой телефон Verizon во время путешествий в места, которые полагаются на GSM, например, в Европу и Азию.

Будущее CDMA и GSM.

По мере того, как операторы строят сети 5G, они выводят из эксплуатации свою инфраструктуру 2G и 3G. У разных операторов разные сроки для этого, но Verizon предпринимает конкретные шаги, чтобы начать отключение устройств CDMA от сети в конце 2019 года — в конечном итоге перевод всех устройств в сеть HD Voice LTE.

Это имеет значение для людей со старыми телефонами, которые хотят сменить оператора связи. Начиная с 31 декабря 2019 г., клиенты больше не смогут переносить устройство 3G / 4G не-HD Voice CDMA из одной учетной записи в другую. Они также больше не смогут предоставлять такое устройство для активации на существующей линии или заменять одно такое устройство другим. Однако клиенты с этими устройствами по-прежнему смогут приостановить и возобновить обслуживание, изменить свой номер телефона, перейти на совместимые устройства 4G или 5G и активировать новые линии для устройств 4G или 5G.

31 декабря 2020 года Verizon начнет перевод всех устройств в сеть HD Voice LTE.

Что такое GSM и принцип работы этой технологии

Основные стандарты и частотные диапазоны GSM

Применение GSM технологии в системах безопасности

Преимущества применения GSM в охранных системах

Основные компоненты GSM-сигнализации

Принцип работы охранной GSM-сигнализации

Варианты применения GSM-сигнализации

Дополнительные функции современных GSM-сигнализаций

Что такое GSM — энциклопедия lanmarket.ua

История GSM

Особенности стандарта

GSM900/GSM1800

GSM-850

Голосовые кодеки GSM

Как работает служба безопасности GSM?

GSM сигнализация — gsm охрана от производителя

GSM система — Signal XM

GSM датчик — Signal XQ

GSM-сигнализация — Signal XL

Беспроводная gsm-сигнализация Страж S500

Беспроводная gsm-сигнализация

gsm-контроль температуры в помещении

GSM управление (gsm модуль управления)

Другие возможности сигнализации gsm

GSM-система передачи извещений «Протон»

Пультовое оборудование:

Объектовое оборудование:

GSM / BLE модуль управления шлагбаумом PERCo-GCM1

Станция мониторинга – мини пультовая система охраны «ВЕТТА-50 GSM»

GSM-модуль для Системы Нептун

ПРИМЕНЕНИЕ:

СПОСОБЫ ОПОВЕЩЕНИЯ:

ОТЛИЧИЕ ОТ ДРУГИХ GSM-МОДУЛЕЙ:

ВОЗМОЖНОСТИ КОНТРОЛЛЕРА:

ХАРАКТЕРИСТИКИ:

Беспроводная автономная система охраны GSM ELDES Pitbull в корпусе с датчиком движения.

CDMA и GSM: в чем разница?

1G, 2G, 3G, 4G, 5G

Один стандарт не означает совместимость

Какие носители являются CDMA? Что такое GSM?

Технология, лежащая в основе CDMA и GSM

Рекомендовано нашими редакторами

Что для вас означает CDMA и GSM

Готовы к обновлению?

Нравится то, что вы читаете?

Что означает сеть GSM? | Совместимые операторы связи

Сравнение мобильных сетей GSM и CDMA

Удобство

Безопасность

Безопасность

Использование по всему миру

Операторы GSM

Совместимость устройств

GSM лучше, чем CDMA?

Преимущества GSM

Преимущества CDMA

Недостатки GSM

Недостатки CDMA

Глобальная система мобильной связи (GSM)

Обзор

Логические и физические каналы

Передача речи и данных

Передача управляющих сигналов

Проблемы с синхронизацией

Гауссова минимальная модуляция сдвига

Модели широкополосного канала

Адаптивное управление звеном

Прерывистая передача

Сводка

Список литературы

См. Также

Глобальная система мобильной связи

Общие

Некоторые важные функции в мобильных сетях

Отключение GSM

Представляет мировую индустрию мобильной связи

Представляет мировую индустрию мобильной связи

Следующее событие GSMA

MWC Лос-Анджелес

Последние новости GSMA
