Что такое GSM модуль для управления шлагбаумом. Как работает система дистанционного открытия ворот по звонку. Какие преимущества дает использование GSM контроллера для автоматизации въезда. Как выбрать и установить GSM модуль для ворот.
Принцип работы GSM модуля для управления шлагбаумом

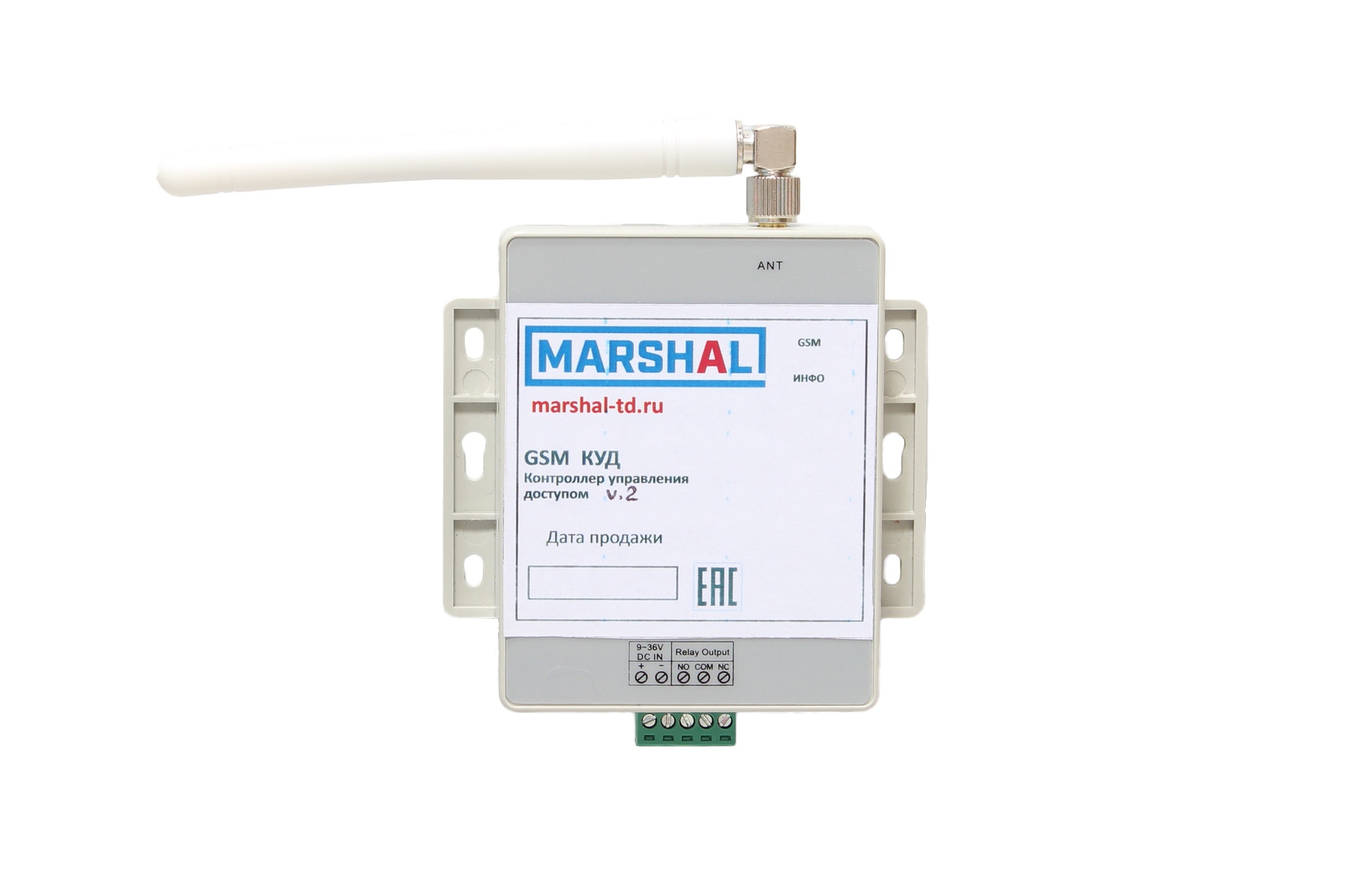

GSM модуль для шлагбаума представляет собой устройство, позволяющее дистанционно управлять открытием и закрытием ворот или шлагбаума с помощью мобильного телефона. Как работает такая система?
- В шлагбаум или блок управления воротами устанавливается GSM модуль с SIM-картой
- В память модуля записываются номера телефонов авторизованных пользователей
- При звонке с разрешенного номера на номер SIM-карты модуля происходит активация реле
- Реле подает сигнал на открытие/закрытие шлагбаума или ворот
Таким образом, достаточно просто позвонить на номер GSM модуля со своего мобильного телефона, чтобы открыть въезд. Это очень удобно, так как не требует использования брелоков, пультов или магнитных карт.
Преимущества использования GSM контроллера для автоматизации въезда
Установка GSM модуля для управления шлагбаумом или воротами дает ряд существенных преимуществ:
- Удобство использования — открытие производится простым звонком с мобильного телефона
- Отсутствие необходимости в брелоках, картах доступа и других физических ключах
- Возможность удаленного управления — можно открыть ворота для посетителей, находясь в любом месте
- Простое добавление и удаление пользователей путем редактирования списка разрешенных номеров
- Ведение журнала доступа с фиксацией времени и номера телефона
- Экономия на производстве и обслуживании физических ключей доступа
- Повышенная безопасность за счет уникальности телефонных номеров
Все это делает GSM модули очень популярным решением для организации контроля доступа на огражденные территории.
Типы и особенности GSM контроллеров для ворот
На рынке представлены различные модели GSM модулей для управления шлагбаумами и воротами. Они могут различаться по следующим параметрам:
- Количество управляемых устройств (1 или 2 привода)
- Наличие встроенного реле или выходов для подключения внешних реле
- Поддерживаемые стандарты связи (2G, 3G, 4G)
- Наличие дополнительных входов для датчиков
- Возможность управления с помощью SMS или через мобильное приложение
- Наличие функций оповещения о событиях
- Емкость памяти (количество записываемых номеров)
При выборе модели важно учитывать конкретные требования к системе контроля доступа на объекте. Для небольших частных территорий подойдут простые одноканальные модули. Для крупных объектов оптимальны многофункциональные устройства с расширенными возможностями.
Как выбрать GSM модуль для шлагбаума или ворот
При выборе GSM контроллера для автоматизации въезда следует обратить внимание на следующие характеристики:
- Совместимость с имеющейся автоматикой ворот/шлагбаума
- Требуемое количество управляемых устройств
- Необходимость дополнительных функций (датчики, оповещения)
- Поддержка управления через приложение
- Емкость памяти номеров
- Наличие резервного питания
- Рабочий температурный диапазон
- Класс защиты корпуса
Важно также учитывать репутацию производителя и наличие технической поддержки. Оптимальным выбором будет устройство с характеристиками, соответствующими конкретным потребностям объекта, на котором планируется установка.
Установка и настройка GSM модуля для управления воротами
Процесс установки GSM контроллера для ворот или шлагбаума включает следующие этапы:
- Монтаж модуля в защищенном от осадков месте рядом с блоком управления привода
- Подключение питания (как правило, 12-24В)
- Подключение выходов модуля к соответствующим входам блока управления
- Установка SIM-карты в модуль
- Первичная настройка через SMS или специальное приложение
- Программирование списка разрешенных телефонных номеров
- Проверка работоспособности системы
Хотя установку можно выполнить самостоятельно, для гарантии корректной работы рекомендуется обратиться к специалистам. Это особенно важно при интеграции с существующими системами автоматизации.
Возможности интеграции GSM модуля с другими системами
Современные GSM контроллеры для ворот обладают широкими возможностями интеграции с другими системами безопасности и автоматизации. Среди них:
- Подключение датчиков движения, открытия дверей
- Интеграция с системами видеонаблюдения
- Управление освещением территории
- Подключение к общей системе «умного дома»
- Интеграция с СКУД (системами контроля и управления доступом)
Это позволяет создать комплексную систему безопасности и автоматизации объекта, управляемую с единого интерфейса. GSM модуль в такой системе может выполнять роль одного из ключевых элементов контроля доступа.
Обеспечение безопасности при использовании GSM управления воротами
При использовании GSM модуля для управления шлагбаумом или воротами важно уделить внимание вопросам безопасности. Основные меры включают:
- Использование надежных паролей для доступа к настройкам модуля
- Регулярное обновление списка разрешенных номеров
- Использование закрытой группы пользователей у оператора связи
- Шифрование канала связи (при наличии такой функции у модуля)
- Ограничение времени доступа для отдельных пользователей
- Использование двухфакторной аутентификации (где возможно)
- Регулярный анализ журналов доступа
Соблюдение этих мер позволяет значительно повысить защищенность системы от несанкционированного доступа и взлома. Важно также проводить регулярное техническое обслуживание и обновление программного обеспечения модуля.
Часто задаваемые вопросы о GSM модулях для ворот
Сколько номеров телефонов можно записать в память GSM модуля?
Емкость памяти разных моделей GSM контроллеров может существенно различаться. Простые модули могут хранить от 20 до 100 номеров, а более продвинутые устройства способны запомнить до 1000 и более телефонных номеров. При выборе модуля важно учитывать количество потенциальных пользователей системы.
Можно ли управлять GSM модулем с помощью SMS?
Да, многие модели GSM модулей поддерживают управление с помощью SMS-команд. Это позволяет не только открывать/закрывать ворота, но и выполнять настройку устройства, добавлять/удалять номера пользователей, получать информацию о состоянии системы. Однако следует учитывать, что управление по SMS может быть менее защищенным, чем другие методы.
Какой срок службы GSM модуля для управления воротами?
При правильной установке и эксплуатации GSM модуль может служить 5-10 лет и более. Срок службы зависит от качества устройства, условий эксплуатации, регулярности обслуживания. Важно выбирать устройства от надежных производителей и обеспечивать их защиту от неблагоприятных погодных условий.
Требуется ли постоянное подключение к интернету для работы GSM модуля?
Для базовой функции открытия ворот по звонку интернет-подключение не требуется. Однако для использования расширенных функций, таких как управление через мобильное приложение или отправка уведомлений, может потребоваться подключение к интернету. В этом случае необходимо обеспечить стабильное интернет-соединение для SIM-карты, установленной в модуле.
Дистанционное управление шлагбаумом — необычное применение модуля GSM-SMS сигнализации
Есть в ассортименте компании Мастер Кит модуль MA3401 – автономная GSM-SMS сигнализация. Модуль сконструирован на основе GSM-сборки SIM900D, которая представляет собой практически полнофункциональный сотовый телефон, но без экрана и кнопок. Сборка управляется по протоколу UART, что позволяет использовать для этой цели микроконтроллеры.
В модуле MA3401 установлен микроконтроллер ATMega168PA, на котором реализован функционал управления нагрузкой с помощью SMS-сообщений, термостатирование с помощью встроенного датчика температуры, принудительного управления нагрузкой, управления электронным замком по звонку, тревожной кнопки и др.
Наличие программируемого микроконтроллера позволяет использовать этот модуль не только по прямому назначению, но и реализовать на его основе другие функции.
Идея использовать MA3401 не по назначению родилась тогда, когда во дворе одного жилого дома по известной причине установили шлагбаумы. Они управляются по звонку на определенный номер с любого телефона, и открываются, если этот номер занесен в базу данных системы, оснащенной примерно таким же GSM-модулем, установленным в тумбе шлагбаума.
Конечно, подъехав к шлагбауму можно позвонить с сотового телефона, но для этого его надо достать, включить, набрать номер, пусть даже с использованием быстрого набора. При этом надо смотреть на экран телефона и нажимать кнопки, то есть отвлекаться от управления автомобилем в условиях тесноты городского двора.
Куда проще было бы нажать одну кнопку для открывания шлагбаума. А поскольку шлагбаумов два, то можно при коротком нажатии на кнопку открывать один, а при длинном нажатии – другой.
Кнопка на модуле MA3401 имеется, вот и задействуем ее, ну и, конечно, саму сборку SIM900D для набора номеров телефонов, открывающих шлагбаумы. Разумеется, для реализации этой идеи понадобится отдельная SIM-карта какого-нибудь сотового оператора, но при современных расходах на сотовую связь это не является существенной проблемой.
Кстати, при звонке на телефон шлагбаума соединения не происходит, поэтому деньги с SIM-карты не расходуются. В зависимости от оператора связи и тарифа следует ежемесячно расходовать минимальные средства для поддержания актуальности SIM-карты и следить за тем, чтобы баланс был положительным. Для этого можно настроить автоматическое пополнение баланса с банковской карты. Таким образом, расход будет составлять менее 100 в месяц, что является небольшой платой за очевидное удобство.
Остается решить вопрос внесения дополнительного телефона в базу данных системы управления шлагбаумами. Практика показывает, что это вполне можно решить с администратором базы при адекватной постановке вопроса :-).
Задавшись такими вот входящими данными, приступим к реализации.
На модуле МА3401 имеется 6 выводов (разъем XS1) для внутрисхемного программирования (ICP). Программа для микроконтроллера пишется на любом удобном языке программирования, компилируется в бинарный файл (или файл формата intel HEX) и записывается в микроконтроллер посредством программатора.
Мы использовали хороший универсальный программатор, но для этой цели вполне можно применить любой подходящий программатор, в том числе программатор Громова, работающий через LPT-порт и состоящий их трех диодов и семи резисторов, а также устройства на основе различных плат Arduino. Схемы таких программаторов легко находятся поиском в Интернете.
Мы будем писать программу для нашего устройства на языке, разработанном для программирования в среде Arduino – Processing/Wiring, в свою очередь основанном на языке С. Операторы этого языка весьма наглядны, а среда программирования Ardino IDE проста в установке и освоении. Последние версии Ardino IDE имеют функцию экспорта скомпилированной программы в бинарный файл типа HEX, который и записывается с помощью программатора в микроконтроллер.
Для того, чтобы правильно составить программу, рассмотрим принципиальную схему модуля MA3401.
Для включения питания и зарядных цепей на сборку SIM900D следует установить высокий уровень на входах INT_CHG, CHG_LOCK, VBAT_LOCK соответствующих силовых ключей, реализованных на транзисторах VT1-6.
После подачи питания, как следует из datasheet на SIM900D, сборка запускается при подаче отрицательного импульса длительностью не менее 1 с, на вход PWR_KEY.
О том, что SIM900D находится в рабочем режиме, свидетельствует высокий уровень на выходе STATUS сборки.
Набор номера осуществляется отправкой AT-команды в виде символьной последовательности ATDXXXXXXXXXXX, где XXXXXXXXXXX – набираемый номер. Эксперимент показал, что номер должен быть представлен в форме «89161234567;», где 916 – код провайдера сотовой связи. Наличие символа точка с запятой в конце номера обязательно!
Два имеющихся на борту двухцветных светодиода используем для индикации состояния модуля.
Текст программы с подробными комментариями приведен здесь.
Для придания завершенности соорудим для полученного устройства простенький корпус. Корпус должен вмещать в себя аккумулятор, модуль MA3401 с антенной, иметь возможность подключения кабеля mini-USB к встроенному разъему, обеспечивать доступ к слоту для замены SIM-карты, а также иметь отверстия для индикаторных светодиодов.
Мы нарисовали корпус из двух соединяющихся частей в программе SketchUp и напечатали его на 3D-принтере MC7 Prime Mini START.
Этот модульный принтер-конструктор отличается небольшими размерами и хорошей для своих размеров областью печати – 165 × 155 × 80 мм. Принтер прост в сборке и настройке. Для разработки моделей и печати используется открытое бесплатное программное обеспечение. Любому, кто увлекается самостоятельными проектами в области электроники и не только, такой принтер будет отличным выбором для макетирования и создания уникальных изделий!
Наше устройство может быть подключено к автомобильной электросети через адаптер питания в прикуриватель 12-5 В кабелем mini-USB. При этом аккумулятор, подключенный к модулю МА3401, будет заряжаться.
В заключении приведем небольшое видео, на котором демонстрируется управление реальным шлагбаумом с помощью МА3401.
