нет: ГУ-81 - Радиолампы генераторные - ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ - Электронные компоненты (каталог)


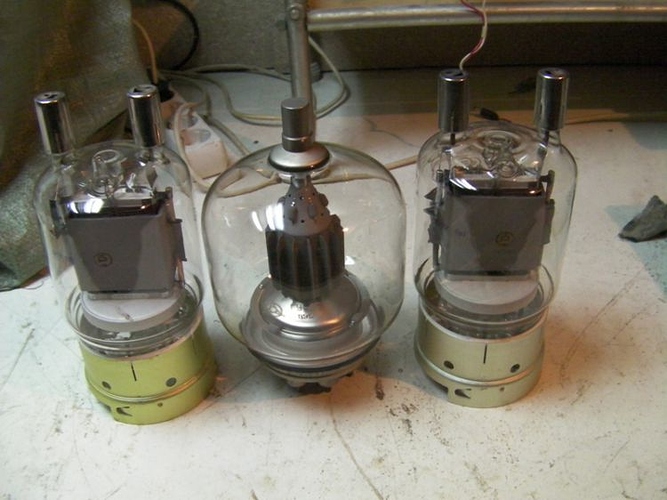

Лампы с хранения.

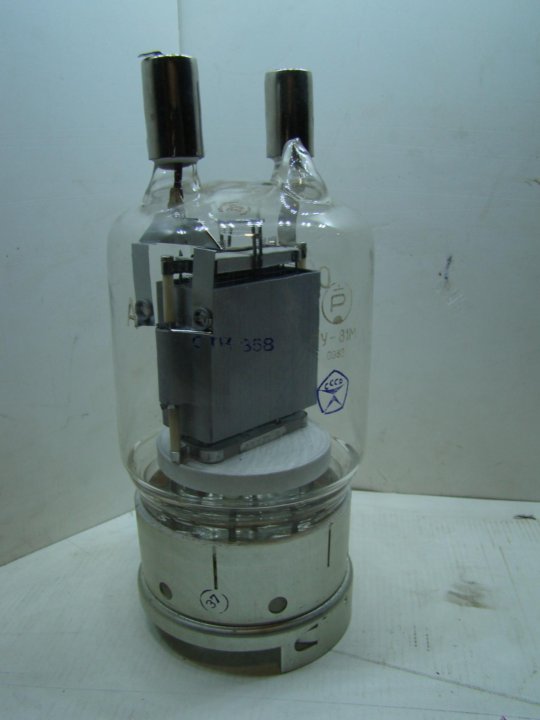

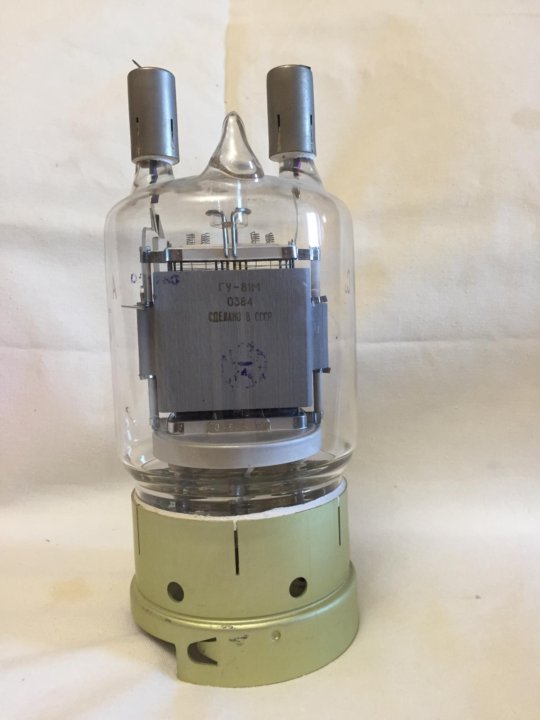

ГУ-81 - генераторный пентод с воздушным охлаждением - предназначен для работы в качестве усилителя высокочастотных колебаний на частотах до 50МГц.

Назначение выводов ГУ-81

1 Катод (Накал)
2 Катод (Накал)
3 Первая сетка
4 Вторая сетка
5 Средняя точка катода
6 и С3

Третья сетка

(верхний колпачек)

А

Анод

(верхний колпачек)



Рабочее положение лампы - вертикальное. Охлаждение - естественное или принудительное воздушное.

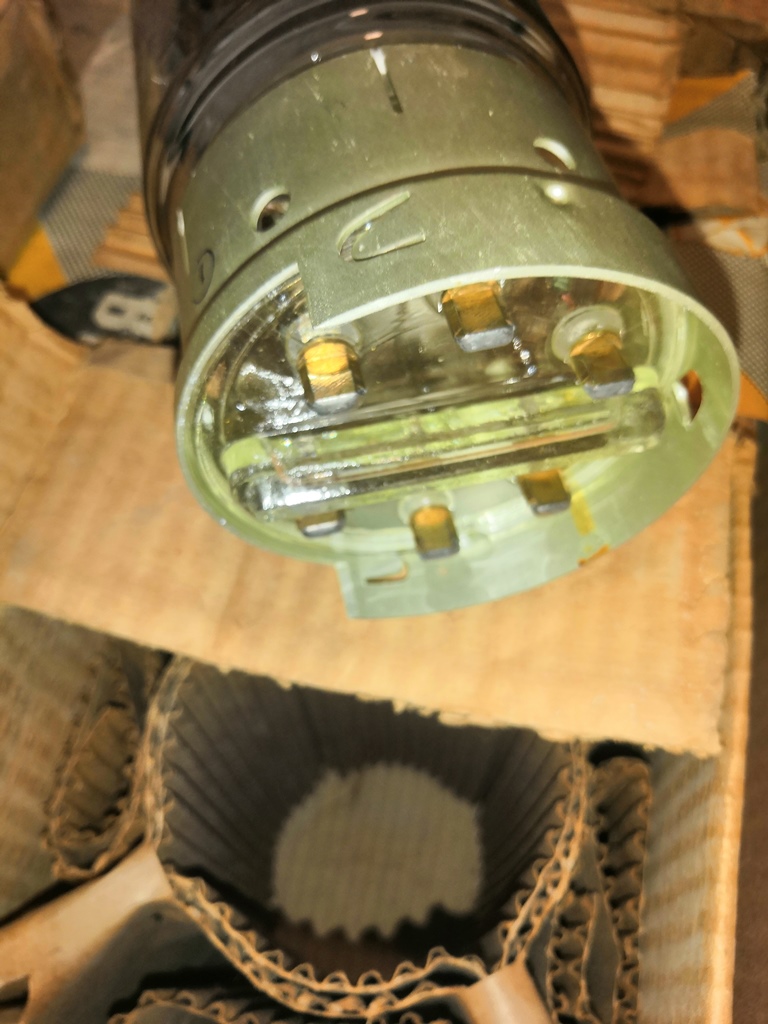

Цоколёвка лампы ГУ-81:





Оформление - стеклянное.

Ключом являемся вырез на цоколе и направляющая вкладыша.

Более подробные параметры радиолампы ГУ81М с анодными и анодно-сеточными характеристиками находятся в файле документации ниже.

Чертёж лампы ГУ-81:

Основные параметры лампы ГУ-81:

(номинальный режим)

Напряжение накала

(последовательное включение нитей)

12,6В

(11,8..13,4В)

Ток накала

<10,5А

Напряжение анода

2000В

Напряжение второй сетки

600В

Напряжение смещения на первой сетке в рабочей точке

-120..-160В

Крутизна характеристики

5,5±1,0мА/В

Ток первой сетки обратный (Uа=3КВ)

<50мкА

Ток анода

200мА

Колебательная мощность, не мнеее, при:

λ=25м (f=12МГц)

λ=6м (f=50МГц)

750Вт

400Вт

Ёмкость сетки-катод

28,5±3,5пФ

Ёмкость анод-катод

23,5±2,5пФ

Ёмкость 1я сетка - анод

<0,1пФ

Ёмкость между 1й и 3й сетками

4,0±1,5пФ

Долговечность, не менее

1000ч

Предельно допустимые режимы работы лампы ГУ-81:



Напряжение накала при последовательном включении нитей 12,6В±6%

Напряжение анода при

λ=6м (f=50МГц)

λ=12,5м (f=24МГц)

λ=50м (f=6МГц)

1500В

2500В

3000В

Напряжение второй сетки 600В
Ток анода 300мА

Мощность рассеиваемая анодом

450Вт
То же, краатковременно (до 3 минут) 600Вт
Мощность рассеиваемая второй сеткой 120Вт
Мощность рассеиваемая первой сеткой 10Вт
Максимальное пиковое напряжение анода при λ=12,5м 5000В
Температура баллона +350°С
Температура среды -60. .+100°С

ГУ-81М | РАДИО МИР

Описание

Применение Гу81М очень широкое, начиная от генераторных и усилительных устройств в радиосвязи, медицине, ядерной физике и других отраслях. Несмотря, на то, что радиолампа высокочастотная, её эффективно применяют в низкочастотных усилителях, для высококачественного воспроизведения звуковых частот.

Эти лампы особо ценятся у радиолюбителей, которые устанавливают их в выходных каскадах усилителей мощности радиостанций, а также у производителей Hi-End и Top-End звуковой аппаратуры.

К основным преимуществам лампы можно отнести:

  • высокий коэффициент использования анодного напряжения, говорит о высоком коэффициенте полезного действия пентода.
  • лампа имеет высокую стабильность параметров, и способна работать в широком диапазоне изменения температур окружающей среды, от минус 10 °С до плюс 55 °C.
  • устойчива в работе при воздействии ионизирующих излучений.
  • очень быстрое время готовности к работе — не более 5 секунд.
  • весьма высокая механическая прочность конструкции, позволяющая применять лампы не только в стационарной, но и в подвижной аппаратуре.
  • способна работать в широком диапазоне рабочих частот, и имеет достаточно высокий уровень выходной мощности, что позволяет применять лампу в аппаратуре самого различного назначения.

Предельные параметры эксплуатации пентода ГУ-81М.

Наименование параметра, единицы измерения

Норма

Не менее

Не более
Напряжение накала, В
11,8

13,4

Напряжение анода, кВ

3

Ток накала, А

10,5

Ток анода, мА

20

Обратный ток первой сетки, мкА

50

Ток утечки между электродами, мкА

20

Напряжение смещения первой сетки, В

— 115

-160

Мощность выходная, Вт: при длине волны = 25 метров

Мощность выходная, Вт: при длине волны = 6 метров

750

400


Крутизна характеристики, мА/В

4,5

6,5

Коэффициент усиления первой сетки относительно второй, %

2,6

3,7

Межэлектродные емкости, пФ:

— входная (катод — сетка первая)

— выходная (катод — анод)

— проходная (сетка первая — анод)

— проходная (сетка первая — сетка третья)

25

21



1

32

26

0,1

4

Пределы изменения тока анода, мА

45

Мощность, развиваемая анодом, Вт

600

Рабочая частота, МГц

50

Сопротивление в цепи анода, Ом

2000

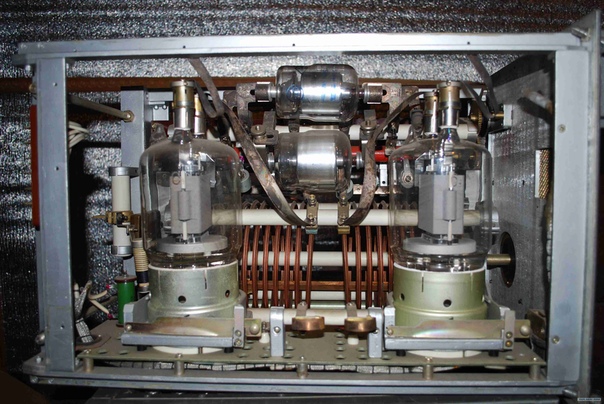

Усилитель на ГУ-81М UA3ICV

Раз надо, включил, "срубил" и ушел. И не надо мешать тем, у кого нет такой возможности. Бывает, DX на диапазоне не задерживается. Ты еще «не прогрелся», а он уже ушел. Конечно, можно заранее подготовить РА. Прогреть и продуть, и пусть себе "шумит винтами", порой так, что с другого континента слышно. Зато, какой кайф, когда его выключишь. Лишнее тепло надо отводить. Особенно, если в этом есть необходимость. Если же нормальной считается температура баллона лампы до 350 градусов, а отсек, где она установлена, достаточно перфорирован, то это необязательно.

При разговорах в эфире, наверное, только ленивый не пнул ГУ-81 и не делал уилитель мощности на ГУ-81м. Мол, тупая она и рогатая, огромная болванка, тепла и света от нее... и т.п. А вот ее фантастическая надежность, долговечность, доступность, возможность создания на ней мгновенно готового к работе, совершенно бесшумного усилителя, мощностью... (а сколько надо?) почему-то упоминается реже.
Как-то не проникся я разговорами о том, что рога ей опиливать надо и цоколь разбирать, чтобы емкость (аж до 30%) снизить. Иначе на верхних диапазонах работать не будет. Не проверял, но верится с трудом. На верхних - нормально работает, даже без снижения анодного напряжения. При всем этом, высота всего устройства в целом уменьшается всего на 4см. Это при исходном росте 26см.

Не впечатляет. Ее раздевай, или нет, другие элементы усилителя близко не расположишь. Греть их совсем ни к чему, да и лампа должна хоть как-то охлаждаться. Хлопотно это. А если ее менять придется? Это же целое дело!
Понимая, что любое устройство наилучшим образом работает в том режиме, который рекомендован его паспортом, от завода изготовителя - решил максимально придерживаться его. В результате получилось то, что изображено на схеме, рис.1.

П-контура на входе очень желательны, как один из способов согласования 50-ом но го импеданса трансивера, с учетом соединительного кабеля, с более чем 200-омным входным сопротивлением лампы. Кроме того, они обеспечивают симметричность нагрузки трансивера, несколько увеличивают КПД усилителя и снижают уровень нелинейных искажений. Выбор диапазона осуществляется переключателем с керамическими галетами. Данные контуров приведены в таблице:

Катушки намотаны проводом ПЭВ-2 толщиной 1мм, на ребристых каркасах диаметром 14мм от старых радиоприемников. Конденсаторы - КСО, СГМ. При регулировке, их данные придется уточнить.
Настройка усилителя производится при полной мощности трансивера, по минимуму КСВ между РА и входными П-контурами. Усилитель, при этом должен быть настроен на согласованную нагрузку.

ДР4 — антипаразитный. Он содержит 5...6 витков медного эмалиро ванного провода, диаметром около 1мм, намотанного на двухваттном резисторе, сопротивлением 50...100ОМ.
Накальный дроссель ДРЗ-1, ДРЗ-2 намотан на ферритовом кольце 1000НН, диаметром 65мм, предварительно обмотанном несколькими слоями лакоткани. Во избежание подмагничивания постоянной составляющей анодного тока, в кольце, с помощью алмазного диска, сделан зазор 1мм, в который вклеен кусочек стеклотекстолита (для механической прочности). Обмотка дросселя содержит 10 пар витков медного провода, диаметром 2мм, расположенных равномерно по периметру сердечника.

Катодный дроссель ДР5 намотан на керамической трубке, диаметром 12мм, длиной 10см в один ряд, проводом 0,4мм в шелковой изоляции. Его индуктивность около 75мкГ.
Дроссель ДРб состоит из трех витков полоски, шириной 8мм, вырезанной из жестяной кофейной банки. Его диаметр 12... 15мм, витки растянуты. Для жесткости, он вместе с резистором закреплен болтами на керамической пластине. На провод, соединяющий анод лампы с дросселем, надета ферритовая трубка, высотой 10мм.

Анодный дроссель намотан на фторопластовом стержне, диаметром 20мм и длиной 120мм проводом 0.4 мм в шелковой изоляции, секциями по 100+50+25+15 витков. Расстояние между секциями Змм, индуктивность около 180мкГ.
Катушка L2 содержит 4,5 витка полированной медной трубы, диаметром 6мм, намотанной на оправке, диаметром 45мм. Расстояние между витками 6мм, оно уточняется при настройке, на диапазонах 24 -28 МГц.
L3 - катушка перестраиваемая вращающимся роликом от передатчика Р-856-М. Применение перестраиваемой (а не переключаемой) индуктивности, удобно при использовании «случайных» антенн, для оптимизации согласования.
"Горячий" конденсатор - "бабочка" с разрезным ротором и статором и меняющимся в процессе перестройки зазором между пластинами (от Р-856-М). "Холодный" конденсатор от радиостанции Р-104. Три секции соединены параллельно.
Приведенное на схеме построение П-контура, позволило добиться хорошей плавности настройки и избежать проблем с резким уменьшением выходной мощности в высокочастотной части диапазонов. Уменьшив анодное напряжение, при работе на 21...28МГц можно добиться еще большей отдачи на этих участках.
Габаритная мощность анодного трансформатора 1 кВт. Это даже избыточно для ГУ-81М, но другого не было. Кстати, вовсе необязательно применять такое множество трансформаторов в этом РА. Мне было лениво мотать, а эти оказались в наличии. Важно, чтобы они (он) были рассчитаны на соответствующую мощность и при включении, вначале подавалось отрицательное напряжение на управляющую сетку, для надежного запирания лампы, а после все остальное, в любой после-до в ательности.

Для получения качественного сигнала, напряжение второй сетки очень желательно стабилизировать. Схема стабилизатора особенностей не имеет Регулирующий транзистор должен с запасом выдерживать перепад напряжения на его входе/выходе при токе до ЗООмА. Резистор 75К (Зх300Кх2ВТ) организует минимальную нагрузку. Резисторы 150К равномерно распределяют напряжение на конденсаторах и разряжают их при выключении РА. Стабилитроны установлены на радиаторах. Их подбирают для получения нужного напряжения на второй сетке.
Эта лампа мне стреляет", поэтому нет необходимости защищать стабилизатор. Необязательно применять такой "шикарный" конденсатор в фильтре анодного напряжения. Вполне хватит и половины его емкости. Запас по напряжению тоже можно снизить. А вот цепочку резисторов, параллельно ему, убрать никак нельзя, это просто опасно, т.к. высококачественные конденсаторы держат заряд месяцами, после снятия напряжения питания, а "влететь" под него, даже очень легко. К тому же никогда не вредно, обычным тестером измерить напряжение на одном из этих резисторов, и умножив показания на их количество, узнать величину анодного напряжения.

Схема, организующая подачу отрицательного напряжения на управляющую сетку, проста и надежна. Такое построение исключает перегрузку лампы при неплотном контакте в переменном резисторе и при перебрасывании контактов реле. В режиме приема, лампа надежно закрыта напряжением —245В, а при передаче, переменным резистором ЗЗК устанавливается начальный ток, в пределах 80...100 мА
Если нет измерительного прибора, соответствующей электрической прочности, то анодный ток лучше измерять другим способом. Например, в катоде, с соответствующей коррекцией токов сеток. Или параллельно резистору 1,50м в минусовом проводе источника анодного напряжения, приняв меры к тому, чтобы не вывести из строя измерительный прибор в моментзаряда конденсатора фильтра. Для повышения устойчивости схемы к самовозбуждению, на провода, возле выводов лампы, надеты ферритовые трубки, длиной 1см.
Половина накала на лампу подается не с целью экономии электроэнергии, хотя и это не лишнее. При редком включении на передачу лампа выделяет меньше тепла, чем при полном, а при получении сигнала "РТТ" от трансивера или педали, все успевает разогреться. Проверено в работе! Тумблером, с передней панели можно включить полный накал постоянно. Конечно, для QSK такая система не годится, но это и не планировалось.

Хочу напомнить, что при постройке мощных каскадов усилителя мощности следует «уважительно» относится к особенностям их схемотехники и к используемым деталям. В случае — "из того, что было..." — соответственно и по лучится. Утверждения типа - "а у меня и так работает..." - известны многим, и как оно работает — тоже. В результате, с досадой... "схема плохая".
Усилитель собран в корпусе от осциллографа С1-124 ( 54x32x23см). Вес солидный. Не взвешивал, но одной рукой, за штатную ручку поднять можно. Инструментальных измерений не проводилось. Двухсотваттный эквивалент очень быстро начинал дымить, другого не было, и пришлось оставить эту затею. Однако следует отметить, что при 100Вт на входе РА, ток анода, при настроенном П-контуре, был не менее 0,5А Иначе говоря, мощность равна, грубо говоря 1Л.С. (лошадиная сила).
В процессе эксплуатации обнаружено несколько "недостатков". Иногда, при работе на общий вызов, подходят вплотную, накрывая сплет-терами. И нечем ответить "негодяю", т.к. 100 ваттами на входе РА сигнал не "обгадить". Или, замечаешь, что уж очень неплохо отвечают при неважном прохождении. Рассказываешь, что на передачу только один трансивер, а он не верит, и правильно делает. Ведь РА то включен! Он незаметно и честно работает. Выключить забыли.
Во время работы в эфире, сигнал неоднократно, на разных диапазонах, разными операторами оценивался настоящими профессиональными кще "советскими" анализаторами спектра. Во всех случаях его оценивали как хороший и очень хороший по всем показателям.
При подготовке схемы к публикации, автором не ставилась задача кого-то удивить и заставить принять свою точку зрения. Речь идет о реальном устройстве, безотказно работающем уже несколько лет. И публикуется исключительно "по просьбам трудящихся". Поэтому, заинтересовавшихся и оценивших сие деяние, прошу быть снисходительными.

Гибридные схемы усилителей мощности на гу 81м.

Усилитель мощности на ГУ-81М, непрофессионального исполнения.

Разное. Подобие предисловия.

Ноябрь 2009г.

1)Начну с благодарностей. Прежде всего, благодарю моего старого верного друга Володю UA1CAK, или учитывая, что нам с ним каждому уже более 60 лет… Владимира Петровича Шаповаленко - UA1CAK. Надо отметить, что в нашем региональном радиоклубе АЛРС (ассоциация любителей радиосвязи по С. Петербургу и Ленинградской области) народ вообще весь доброжелательный и отзывчивый. Посильную помощь окажут всегда, даже абсолютно незнакомые одноклубники, что уж говорить о старом друге Владимире, лет 30 дружим…

Разумеется, UA1CAK помог с комплектацией, но паять за меня он не будет. Поэтому за качество сборки конструкции отвечаю только я. А мои конструкторские способности чётко классифицированы в RU QRP клубе:
« Юрий на практике доказал, что даже обладая самыми заурядными конструкторскими способностями, не составит большого труда…»

Словом, кто ожидает увидеть шедевр, сопоставимый по качеству с конструкциями ведущих конструкторов усилителей мощности: Александром (RA6ED),Юрием (UA6CR), Анатолием (UR5CX)… не буду всех перечислять, называю по памяти, могут на этом чтение прекратить.

Что касается моего членства в RU QRP клубе... Мой главный клуб - АЛРС, и ни на какой другой клуб я его менять не собираюсь, и мысли не держу, но т. к я очень люблю работать на прогулках в лесах - полях, применяя портативный QRP/p самодельный аппарат (иногда и Р-143), то я и вполне действующий член QRP клуба, дополнительно. С ведущими членами QRP клуба я знаком лично и поддерживаю дружеские отношения со многими из них.

Со стационарной радиостанции я очень редко работаю QRP и только на QRP частотах, или с членами клуба, или в QRP тестах.

А вот QRP/p я вызываю станции и вне QRP частот, никого это не раздражает, все понимают, что, если я всю радиостанцию: антенну, аккумулятор, ключ, трансивер и пр. несу на себе, то я могу работать только QRP. Встречают в эфире всегда доброжелательно.

2) Летом этого года я окончательно осознал, что за 34 (с 1975 года я работаю в эфире) года работы в эфире собрать своими руками всего 2 (два) усилителя мощности, то есть за 17 лет собираю один усилитель мощности, это не очень. А уж когда прочитал сообщение Анатолия (UR5CX), что он собрал за 20 лет более 200 усилителей мощности, Ровно в 100 раз больше, чем я! Ясно, что Анатолий владеет мастерством сборки профессионально и нет и речи, что бы я пытался на таком же уровне собрать УМ. Но, на любительском - то уровне я должен собрать, хотя - бы для повышения самоуважения!

Начал я с того, что отдал свой усилитель. Иначе я бы до сих пор находил массу оснований не заниматься сборкой нового УМ. Оснований можно найти вагон: мастерство у меня не очень, где корпус взять, времени нет, дела, дождь, снег, пасмурно, солнечно, футбол нужно посмотреть, супруга заставила мусор вынести, какой тут усилитель мощности... В основе же - элементарная махровая лень!

3) Итак выбор лампы…

Вентилятор" href="/text/category/ventilyator/" rel="bookmark">вентиляторов , убрать пыль и всякую сухую моль и мух. И всё!

Но, надо отметить: с этих ламп мощность снимается, а не «сдирается». С ламп снимается не больше паспортной мощности, охлаждаются лампы, с явным запасом, относительно предусмотренного в паспортных данных. Никаких превышений режимов нет. А уж перекачка…

Каким образом лампой 6Э6П можно перекачать ГУ-74Б? Если у кого это получится, его нужно занести в «Книгу рекордов» и поставить, хотя бы гипсовый, бюст на родине. Ещё нужно отметить, что лампы применяются действительно кондиционные. Не, которые выработали почти весь ресурс и сняты с эксплуатации, после чего были вымыты стиральным порошком, потом шампунем, придающим блеск волосам, упакованы в штатную коробку и проданы на рынке как: «Новые ГУ-74Б в упаковке».

Я, было «загорелся»: « Собираю УМ: 6Э6П+ ГУ-74Б. Никаких хитроумных ухищрений для исключения перекачки. На вход подаю 1 вольт и 500 ватт на выходе!». Нужно найти 2 вентилятора – турбинки и.. «по коням!!».

Охладило меня внезапное отключение электричества, как раз когда я копировал CD диск, который пропал. Но, это диск, цена которого явно не велика. А ГУ-74Б? Так, используемые когда-то в усилителе ГИ-7Б (2 штуки), при отключении электричества, всегда выходили из строя.

Горячие лампы, при отключении электричества, выходят из строя через несколько секунд, сетка расположена к катоду на расстоянии десятых долей миллиметра и происходит замыкании сетки с катодом.

Загадка, почему многие и не задумываются, что ножку лампы нужно охлаждать самым серьёзным образом?

У меня, таким образом, угроблено 8 штук ГИ-7Б, после чего я оставшиеся лампы отдал другому коротковолновику (жалко гробить лампы) и решил более металлокерамические (металлостеклянные) лампы не применять. Не буду врать, лампы эти мне глубоко симпатичны, а усилитель 2*ГИ-7Б считаю лучшим.

О бедной ГУ-81М замолвите слово.

«Старьё, громадная, 10 ампер накал, рогатая, тупая, света от неё, тепла от неё, фантастически надёжная, никакого динатронного эффекта, непревзойдённо долговечная, с ничтожно маленькой проходной ёмкостью, обдува не требует…»

Вынужденно отказавшись от ГУ-74Б, я приобрёл уникальную возможность: через несколько секунд, после включения УМ, можно работать в эфире. Не нужно «предполётной подготовки», «раскручивания винтов» и, после выключения УМ ещё несколько минут «вращать винты» для охлаждения лампы.

Оцените - несколько секунд, пусть 15 секунд, что бы мягко включить источник питания, и можно работать… Услышал нужную станцию, щёлчок тумблером и УМ в работе. Уже одно это преимущество может обосновать применение ГУ-81М вместо той - же ГУ-74Б. Нет необходимости держать УМ «под парами», как те же мои усилители на ГУ-50, или на ГИ-7Б.

Сколько было случаев, когда теряешь возможность провести интересную связь из-за того, что лампы прогревались!

Внезапное отключение электричества никак не скажется на ГУ-81М.

О надёжности ГУ-81М вообще можно не говорить, она общеизвестна и неоспорима.

Известный недостаток - низкая крутизна. Это, лично у меня, восторга не вызывает. Но, это небольшой недостаток, достоинства лампы этот недостаток компенсируют с лихвой.

О 800 вольт на экранной сетке, как находке Сергея Пасько. Я в курсе, а то ещё меня начнут бомбардировать, как это обычно бывает, всякими ссылками - адресами. С Сергеем мы встречались в эфире и он любезно мне всё рассказал, кажется, ещё до публикации на сайте СКР. Моё отношение - абсолютно спокойное, как к техническому решению.

Лично я, сторонник, по возможности, соблюдения паспортных режимов. Если реле требует 27 вольт, то и подавать 27 вольт, даже если это реле и срабатывает от 15 вольт и, некоторое время, «живёт» при питании 40 вольтами. Если у 6Э6П по паспортным данным на анод не более 150 вольт, то 300 вольт я подавать не буду. Хотя и все эти лампы: «… разрабатывались для военных, с 1.5- 2 запасом прочности и т. п».

«Раздевание» ГУ-81М я даже не комментирую.

Начало работы .

Я себе поставил задачу собрать «полочный» усилитель - т. е. для размещения на полке. Место позволяет разместить корпус от компьютерного системного блока. Вес ограничен, по понятной причине. Источник анодного напряжения, разумеется, отдельно.

« В любой компьютерной фирме, по бросовой цене…» Не по бросовой, но действительно корпуса есть. Ни один мне не подошёл. Хлипкие какие-то, железо толщиной в тетрадный лист… Сказали: «Приезжайте ещё, выбор всегда есть..» .

Я стал искать среди всех местных знакомых, используя известную всем «валюту».

Нашёл какой-то древний бывший осциллографический прибор, рама которого подошла для моих целей. С большими затруднениями нашёл необходимое количество дюраля, далеко не того качества, как желательно, но это всё что удалось.. Уголок дюралевый? Где же его взять?

Прошли времена, когда в «Юном технике» можно было не просто купить листы дюраля, но и тебе их могли нарубить по указанным размерам. И всё, действительно, за символическую плату.

Наконец, началась работа.

Кстати в эфире-то я сейчас работаю без усилителя. Это вдохновляет и повышает мотивацию работы по сборке УМ !

https://pandia.ru/text/80/139/images/image003_9.jpg">

Я подозреваю, что я единственный, кто собрал всего 2 усилителя мощности, собираю 3-й, но если найдётся кто-то такого же уровня коротковолновик, обращаю внимание на проложенную медную шину. К ней присоединяются все ВЧ цепи, да и вообще желательно все соединения с корпусом осуществлять через эту шину.

https://pandia.ru/text/80/139/images/image005_7.gif">

Питание удвоителя напряжения сети и получения отрицательного напряжения -300 вольт.

Для получения напряжения 600 вольт и -300 вольт используется напряжение сети. При этом стабильность напряжений и 600 и 300 вольт обеспечивается с высокой точностью, при условии, что напряжение в сети соответствует техническим нормам.

Для правильного подключения к сети используются 2 реле МКУ-48, обмотки которых одним выводом подключаются к электро - техническому заземлению, а вторые выводы соответственно к одному и второму проводу сети. независимо от того, на каком проводе будет фаза, реле абсолютно правильно и надёжно осуществляют подключение к сети.

Без подключения к электротехническому заземлению реле сработать не могут и издают довольно громкий треск, свидетельствующий о отсутствии подключения к заземлению.

Здесь имеется кое - какая тонкость. Обмотки реле, при отсутствии заземления, подключены к сети последовательно и могут, сработав, вызвать короткое замыкание. Я добавил подключение обмотки каждого реле через нормально замкнутые контакты второго реле, срабатывание реле без подключения заземления невозможно. Хотя, мои экземпляры реле и не срабатывают от 110 вольт, на мой взгляд, добавленная цепь не помешает.

На фото в правом нижнем углу видны эти самые два реле МКУ-48.

Известная схема удвоителя. Ориентировочное соотношение ёмкостей: С1= 4*С2, С2= С3. Все конденсаторы на напряжение не менее 300 вольт, лучше, не менее чем на 350 вольт.

Мощность, приближённо считается 1 мкф - 1 ватт. Те. я применил ёмкости по 1000 мкф, С1 из 2-х параллельно. С1= 2000 мкф. С2=С3= 1000мкф. Учитывая, что конденсаторы не новые, 1 кватт нагрузки данная схема, наверняка всё - же обеспечит.

Пусковой ток весьма больших значений, 4 ампера сетевой предохранитель выбивает моментально. Для снижения пускового тока поставлены 2 проволочных резистора параллельно. Через 10 – 15 секунд, можно включать полное напряжение.

На фото проволочные резисторы и слева выводы РЭН-33. Отличное реле, кстати.

Конденсаторы 50 мкф на 300 вольт.

Получение напряжения смещения осуществляется до смешного просто.

Все диоды КД202Р, но не нужно объяснять, можно применять абсолютно любые подходящие.

На фото видны конденсаторы 50 мкф на 300 вольт и неоновая лампочка для индикации напряжения минус 300 вольт, слева неоновая лампочка индицирует +600 вольт. Я их так и оставил в схеме, они предупреждают, что напряжение в цепи имеется!

Я, просто до смешного, дорожу своей жизнью, знаете ли..

При нагрузке около 250 ватт, данный удвоитель напряжения выдаёт ровно 600 вольт, без нагрузки на несколько вольт больше. Т. е стабильность питания экранной сетки ГУ-81М обеспечивается прекрасно.

Жгуты…


Переключение П-контура.

Каким образом П-контур переключается обычным галетником, загадка. В усилителе на 2*ГИ-7Б новый галетник в момент сгорел. Я начал подсоединять в параллель галеты…

Зарёкся! Нужно искать приличный переключатель. Разумеется, не нашёл.

На фото видно, чем я переключаю, разнотипные ВЧ реле… но, это уж чем богаты.

Все не используемые катушки должны быть надёжно замкнуты. В данном случае, это решается просто:

Абсолютно простая и всем известная цепь позволяет замыкать ненужные катушки.

Первые 3 положения переключателя - ВЧ контура, выше 7 мгц. Остальные 2 положения подключают вариометр - катушки параллельно и катушки последовательно.

Ещё добавлена возможность дополнительно подключать тумблерами емкость к «горячему» концу П - контура и дополнительную индуктивность. Маловероятно, что это понадобится, но возможность предусмотрена.

Дополнительный контур. Может понадобиться, при определённых условиях..

Включение обхода.

Обход усилителя мощности выполнен на 2-х т. н. коаксиальных реле:

Реле, а я их впервые держу в руках и применяю, прекрасно работают. При нажатии педали реле срабатывают и сигнал проходит через усилитель.

Анодная цепь.


Дроссель анодный.


Измерительные приборы справа.

Измерительный прибор слева.


Монтаж завершён (Видны реле-«хлопушки»).


Задняя стенка: «обход», смещение ГУ-81М и пр.


Индикация нажатия педали («В эфире»)

14.11.2009. Усилитель завершён.



2 с лишним месяца всё свободное время , без ущерба семейным делам и половина отпуска в ноябре, отпуск ещё продолжается, ушло на сборку усилителя. Конечно, надо покрасить крышку, боковые стенки, заднюю стенку - это ближе к лету. Верхнюю крышку доработать - вырезать окошко и прикрутить сетку, отверстий недостаточно.

Конденсаторы электролитические заменить на новые. Но, по сравнению с затраченными усилиями, это такие мелочи, что и говорить не о чем.

Самое, что меня поразило, что ГУ-81М работает и при 600 вольтах на аноде, более 100 ватт выдаёт. Я, разумеется, читал, что эти лампы не требуют тренировки. Я верю, но вот на своих лампах что-то проверять не хочется. Было бы их у меня 100 штук, я бы и не задумывался. ГУ-50, практически иссякли, ГК-71 иссякли, 6П45С или иссякли, или иссякают, я их не применял.

Нужно к ГУ-81М относится бережно, это ГУ-74Б, ГУ-78Б и т. п ещё долго будут производиться, а ГУ-81М нет.

Постараюсь перебороть нетерпение и потренировать свой ресурс ГУ-81М: сутки под накалом, далее недели 2- 3 поработать в эфире с напряжением 600 вольт, затем следующую лампу.

Никаких самовозбудов, в этом отношении лампа прекрасная! Сеансы настройки можно проводить не опасаясь, что лампа выйдет из строя. 7-10 секунд после включения и можно работать в эфире.

Для раскачки я применяю QRP ламповый усилитель, т. е. дополнительных контуров на входе УМ не требуется.

Сколько на выходе…

Эти вопросы прекрасно расписаны на сайте СКР. Лично мне нужна выходная мощность 200- 500 ватт, регулируемая в этих пределах. Эту мощность ГУ-81 выдаст не напрягаясь.

А, если нужно больше, то и нужно-то подать на экранную сетку 800 вольт и добавить раскачки. Добавить пару электролитических конденсаторов и диод, получится утроитель сетевого напряжения - получаем 900 вольт. Придётся собирать и стабилизатор напряжения.

Вес усилителя.

Если посмотреть, ничего лишнего у меня в усилитель не встроено. Вес получился, если верить «бытовым напольным весам» 22 кг. Весы показывают то 18, то 20, то 22 кг, они рассчитаны для измерения веса человека - стать прямо, двумя ногами… Считаю по максимуму - 22 кг.

Итог.

Главный вывод - в компьютерный корпус усилитель на ГУ-81М встроить можно без затруднений, если источник анодного напряжения использовать внешний.

73! С уважением, UA1CEG, Александров Юрий, деревня Гарболово, Всеволожского района, Ленинградской области.


Схема УМ на ГУ-81

L1,C1-контур согласования между каскадами, на схеме изображён для согласования с транзисторным каскадом(50 Ом), для согласования с ламповым каскадом лучше подойдёт П-контур или Г-контур с отводами в сторону УМ. Данные контура и конденсатора зависят от раб. частоты УМ на ГУ-81.

V1 - цепочка любых стабилитронов на 200В.

Др1-ВЧ дросель 100мкГн, мотается на фарфоровом каркасе проводом расчитаным на соотвеоствующий ток потребления лампы.

Особенности монтажа усилителя мощности :
*Минимизировать длину выводов всех блокирующих конденсаторов.
*Точки заземления всех блокирующих конденсаторов и вх. контура связать широкими шинами из тонкой медной фольги со средним выводом катода. Фольгу эту не лудить припоем всю, только в месте припайки выводов.
*Защитную сетку заземлять только в подвале шасси, "рог" оставить свободным, никуда не присоединяя, его заземление вблизи выходных цепей чревато потерей устойчивости.

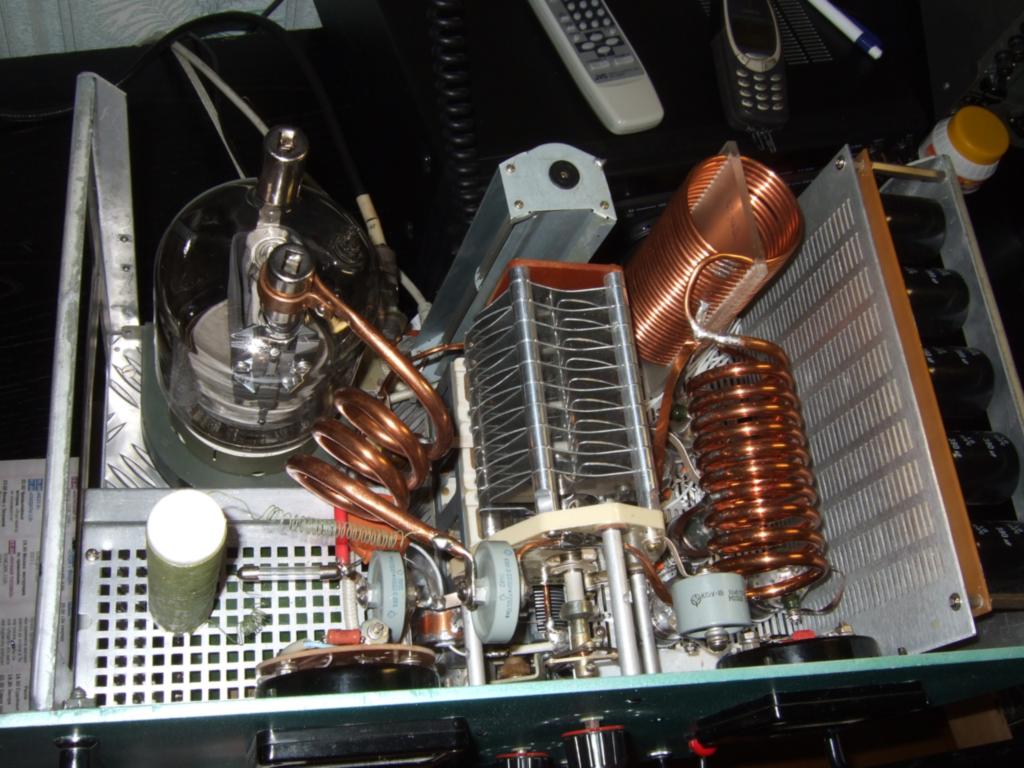

Схема УМ на ГУ-81 с заземленными сетками

Блок питания для УМ на двух лампах ГУ-81

Тр1-мощность не менее 5кВт, вторичная обмотка мотается проводом диам. от 1,2мм, на переменное напряжение около 2300в.
Д1-диодный мост, в плече 5шт Д248Б(600в,5а), итого 20шт, или любые другие на соответствующий ток и напряжение.
R1-ставится для постепенной разрядки конденсаторов после отключения источника питания.
Тр2-мощность не менее 160Вт, вторичная обмотка мотается проводом диам. 0,2мм, на переменное напряжение около 800в. Другая вторичка мотается проводом диам. 0,1мм, на переменное напряжение около 220в.
Д2-диодный мост, в плече 2шт 1N4007(1000в,1а), итого 8шт, или любые другие на соответствующий ток и напряжение.
С2-четыре электролитических конденсатора соединённых последовательно по 200мкФ 350в, или соответствующую "баночку".
VT1-высоковольтный транзистор (Uк-э не менее 400в, мощность >45Вт), крепится на радиаторе.
V1-КС650 5шт плюс Д814В 5шт,все соединяются последовательно, при необходимости крепятся на радиаторе.
R2-ставится для постепенной разрядки конденсаторов после отключения источника питания.
R3-с помощью его подбирается оптимальный режим работы стабилитронов.
Д3-диодный мост, Д226Б по одному в плечо, или любые другие на соответствующее напряжение и ток.
С3-электролитический конденсатор на 200мкФ 350в. При этом не забудьте изолировать его корпус от общей массы!
Тр3-мощность не менее 260Вт, вторичная обмотка мотается шиной или проводом расчитанным на ток 20А, напряжение 12...13в.

УМ на ГУ-81. Усилитель мощности КВ. Похожие материалы:

ВСЕМ СВОБОДНЫМ В ЭФИРЕ ЛИПЕЦК 3-ий район!
Автоанодная модуляция в АМ передатчиках!!!
ГРАЖДАНЕ - СССР, наверное, мало кто делал Автоанодную модуляцию (ААМ = Кпд 75%.), из-за сложности. Перечитав кучу литературы, я понял - она того стоит. Анодная модуляция отдыхает, а о сеточной вообще нет речи. Предлагаю на ваш выбор рабочие схемы ААМ.

Где Р - отдаваемая мощность;
Ра - предельная мощность, рассеиваемая анодом;
- к. п.д. усилителя.
Например, при Ра = 125вт. (ГК-71)
К.П.Д. = 25%.
При любой сеточной модуляции и при обычном (линейном) АМ сигнале, усилитель работает в недонапряженном режиме с низким к.п.д. (порядка 30%)!
Усилитель может отдать мощность:
Р=(125/(1-0,25))х0,25=42вт.
При ААМ к.п.д. = 75% (ГК-71)
Р=(125/(1-0,75))х0,75=375вт.
В обоих случаях на аноде рассеивается 125 вт.
Cледовательно, возростает К.П.Д. услителя от 25% до 75%, то есть в 3 раза. Увеличивается мощность, которую можно снять с усилителя, в 9 раз!

Принцип работы:
РИС.1
Основное отличие передатчика состоит в построения мощного оконечного каскада, где совмещаются функции усилителя радиочастотных колебаний и анодного модулятора, которое позволяет получить высокое КПД и мощность как при анодной модуляции класса В.
Для этого требуется:
а) оптимизация режима оконечного усилителя путем использования (скользящего) напряжения смещения сетки.
б) создание две ступени усиления модулированных колебаний с синфазной сеточной и анодной (питание анодной цепи предоконечного каскада от модуляционного дросселя).
в) в ведение отрицательной обратной связью по низкой частоте.
г) включение регулирующей лампы в оконечном каскаде (повышение линейной характеристики).
Схема:
На рис.3 схема ААМ с синфазной сеточной и анодной модуляцией в предоконечном каскаде: повышает вдвое КПД анодной цепи предоконечного каскада в режиме несущей, увеличивает пиковую мощность и амплитуду возбуждения.
В оконечном каскаде, при изменение амплитуды модулированного колебания UM, изменяется анодное напряжение, т.е. возникает дополнительная анодная модуляция, за счет анодного тока. Постоянная составляющая анодного напряжения изменяется в фазе с напряжением на сетке, (которая содержит переменную низкочастотную составляющую, создаваемая на модуляционном дросселе ТV2).
Применение «скользящего» напряжения смещения сетки, обеспечивает увеличение по абсолютной величине постоянное отрицательное напряжение смещения Ес.
В режиме несущей частоты, дополнительное положительное напряжение (включенное последовательно) смещения отсутствует. А при большой глубине модуляции, положительное напряжение смещения максимально и компенсирует дополнительно введенное напряжение отрицательного смещения (при увеличении амплитуды радиочастотного напряжения возбуждения), амплитуда радиочастотного напряжения выбирается таким образом, чтобы при всех значениях суммарного напряжения смещения, режим работы генератора сохранялся слабоперенапряженным.
Для улучшения линейности оконечного каскада и повышение динамической характеристики предложено:
- изменять напряжение на экранной сетке за счет изменения напряжения возбуждения. Включение регулирующей лампы, подаваемое напряжение на экранную сетку, в момент подачи напряжения возбуждения. Это производит приращение анодного тока пропорционально приращению напряжению возбуждения, т.е. повышается линейная характеристика. В отсутствие напряжения возбуждения, анодный ток Л-3 близок к нулю.
- отрицательная обратная связь по огибающей колебательного напряжения, путем сравнение с напряжением на модуляционном дросселе по цепи С19, R12-R11 подается на модулятор (при этом нелинейные искажения уменьшаются в три раза, повышается динамическая характеристика модулятора).
Кривые изменения напряжения смещения и напряжения возбуждения модулирующего напряжения к амплитуде Uзч.
Расчет: для ГК-71
Задана мощность в режиме несущей P1=120 ВТ. Выберем ГК-71. Её данные следующие: Ea=1800 в; Eэ=400 в; Eз=50 в; E с = -60 в; S = 4.2ma/v = 0,0042 a/v; Рном.=250 вт. и Ра доп.=125вт. Примем Еа нес.=1800 в.
Расчет начнем с режима максимальной мощности, при пиковым значении модулирующего напряжения и коэффициенте модуляции т =100%. В пиковой точке.
Из графика на рис.3 находим
и Eпик.=0.95
Определяем колебательную мощность в пиковой точке:
Р1пик. = 4Р1нес.= 4х120=480вт.
Анодное напряжение:
Еа пик.= 2 х Еа нес.=2х1800=3600в.
рис.2
Амплитуду колебательного напряжения на контуре:
0.95х3600= 3420в.
Амплитуду первой гармоники анодного тока:
480/3420= 0,141 а (141ма)
Требуемое эквивалентное сопротивление колебательного контура: 3420/0,141=24256ом
Постоянную составляющую анодного тока:
0,141/1. 65= 86ма
Амплитуду напряжения возбуждения:
0.141/0,0042х 0.4= 84в.
Напряжение смещения:
-60-84х0.17=-74,2в.
Переходим к расчету режима в мгновенной телефонной точке, (устанавливается только при наличии модулирующего напряжения) т.е. режима в средней точке модуляционной характеристики при глубине модуляции т =100%. В этом случае постоянная составляющая анодного тока Iа0Т должна иметь ту же величину, что и в пиковой точке, т.е.
Что касается первой гармоники анодного тока Iа1Т, то она должна быть в два раза меньше,чем в пиковой точке,следовательно, будем иметь:

Полученный результат говорит о том,что в мгновенной телефонной точке выходная ступень передатчика работает в режиме колебаний первого рода,т.е. без отсечки анодного тока. В этом случае:

Как видим, напряжение возбуждения в мгновенной телефонной точке должно быть в 5 раз меньше, чем в пиковой, а отрицательное смещение уменьшается с - 77,7 до - 21в.

Наконец в самой нижней точке модуляционной характеристики Uв=0, Ес = -21в. Сеточный ток в этой точке = 0
Переходим к расчёту режима молчания. Напряжение на экранной сетке должно снижается и поэтому принимаем. Ес = - 50 в.
Для того что бы выходная ступень в режиме молчания (в режиме несущей) имела высокий коэфициентполезного действия по анодной анодной цепи примем: ; По графику рис.2 находим; ;
Амплитуда тока первой гармоники в режиме молчания будет равна:
2x120/0,95х1800 =0.141а (141ма)
Постоянная составляющая анодного тока:
0.141/1.65=0,086а (86ма)
Амплитуда возбуждающего напряжения:
0.141/0.0042х0,35=96в
И напряжение смещения:
-50 - 96 х 0,26 = - 75 в.

Рис.3 Схема передатчика с автоанодной модуляцией (700 вт.)
Индуктивность: L3= ТV2 (0,05…0,15)=17,7х0.15= 2,655гн.
ТV2 = (1.5…2) Rк.=8850х2=17,7гн
R1= ; R2 = ; R3=39ком. ;R4= ;R5= ;R6= ;R7= ;R8= ;R9=20ком. ;R10=200 ом 1вт. R11=100ком. ;R12=110ком. ;R13= ;R14=; R15=; R16=; R17=; R18=ком.; R19= ;R20= R21= ;R22= ;R23=100ком.; R24=20ком. ; R25=39ком
C1=; C2 =;C3= ;C4= ; C6= ;C7= ;C8= ;C9=1000пф. ; C10=; C11=; C12= ;C13=; C14=; C15=; C16 =2мкфх600в.;C17= ;C18= ;C19=0,25х4000в. ;C20= ;C21=0,05мкф. C22=480пф. ;C23=1000пф. ;C24= ;C25= ;C26= ;C27= ;C28=; C29=; C30=0,05мкф
L1= ;L2= ;L3=17700 ;L4= ;L5= ;L6= ;L7= ;L8= ;L9= ;L10= ;L11= ;L12= ;L13= ;L14= L15=; L16=;

Рабочая схема передатчика на ААМ - 135 вт..

Рис.3
Р=(45/(1-0,75))х0,75=135 вт.
Передатчик состоит из трех каскадов, возбудитель на 6ф1п (пентодная часть), а триодная в режиме удвоителя.
Предоконечный каскад на пентоде 6п15п. Модуляция осуществляется на защитную сетку 6п15п.
На ГУ-50,через С8 снимается промодулированное напряжение возбуждения, амплитуда которого при молчании не должна превышать 30-35в. Изменяющие напряжение возбуждения Uc вызывает почти линейно изменяющую тока управляющей сетки,который, протекая через R1, вызывает на нем противофазное огибающей напряжения Uс напряжения смещения Ес=12в.
R1 не больше 3ком.
Такие параметры сеточной цепи позволяют получить необходимый угол отсечки модуляционной характеристики (при больших значения R1 и напряжения Uс повышает КПД,но при этом падает средняя полезная мощность).
В цепь экранирующей сетки ГУ-50 на R2 при модуляции возникает переменное напряжение модулирующей частоты. Чтобы избежать искажений,экранная сетка должна быть заблокирована по высокой частоте С6= (500-1000пф).
Для улучшения КПД при молчании (применен метод скользящего смещения). К одной из обмотки модуляционного дросселя подключен диодный мост (германиевый диод ДГЦ-22) величину выпрямленного напряжения регулируется R18. При модуляции возникает пропорциональное глубине модуляции положительное напряжение ЕС, которое компенсирует отрицательное внешнее смещения-45в. при молчания. А на мостике диодов +25в.(получается малые не линейные искажения и высокий КПД, при Др.1=20 гн).
Качество модуляции значительно улучшается при охвате отрицательной обратной связью, то огибающая колебательного напряжения при большом индуктивном сопротивлении дросселя совпадает с напряжением модуляционном дросселе. В таком случае напряжение обратной связи можно снять с модуляционного дросселя на С4 и на делитель R16-. R17 и на сетку лампы модулятора. нелинейные искажения в три раза. Тогда увеличить возбуждение до 45в.и постоянное смещение до -55в. соответственно повышается КПД при молчание до 75% ,а полезная мощность до 50вт.
Индуктивность: Rэкв.= Ua пик./ Iпик.
Др.3 = Др.1 (0,05…0,15) гн.
Др.1 = (1.5…2) Rк.= гн

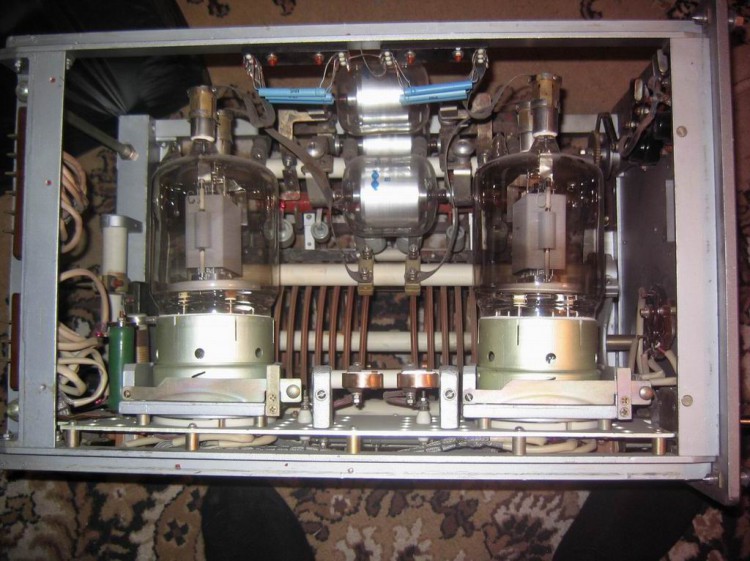

КВ усилитель на двух лампах ГУ-81М

Светлой памяти моей
дорогой супруги Галины UR5CY
посвящается

Усилитель предназначен для усиления выходной мощности КВ радиостанции до уровня 1500 Вт при входной - до 30 Вт. Усилитель построен по классической схеме с общим катодом и последовательным питанием анода. Кроме того, применена автоматическая регулировка тока покоя ламп по огибающей SSB сигнала. Это позволило снизить начальный ток анода до 100мА на одну лампу. В усилителе возможно применение ламп ГУ-46М, ГУ-80, ГУ-81 без ущерба для характеристик.

Входной сигнал от трансивера через контакты реле RL17 и входные резонансные контура подается на управляющие сетки ламп ГУ-81М. Задача входных контуров согласовать низкоомный выход трансивера с высокоомным входом ламп. Катушки L7, L9 и L11 с помощью конденсаторов С35, С37 и С39 настраиваются на выходное сопротивление трансивера 50 Ом а катушки L6, L8 и L10в резонанс на середину соответствующего диапазона. Процедура настройки контуров проводится при среднем положении ферритовых сердечников и только подбором количества витков катушек и величин соответствующих емкостей. Результатом правильной настройки входных контуров является присутствие на управляющих сетках ламп высокочастотного напряжения величиной 120В, при входной мощности 30Вт, что соответствует 38 вольтам напряжения на нагрузке 50 Ом. Если напряжение на управляющих сетках ламп окажется больше 120В, катушки L6, L8 и L10 необходимо зашунтировать двухваттными резисторами соответствующей величины.

Одновременно с высокочастотным напряжением возбуждения на сетки ламп подается отрицательное напряжение смещения через одну из обмоток трансформатора ТА2. Напряжение смещения по величине зависит от уровня входного ВЧ сигнала и изменяется в пределах -150-120В. Работа и настройка стабилизатора напряжения управляющей сетки неоднократно публиковалась в различных конструкциях усилителей, поэтому повторять нет необходимости. Единственное отличие данной схемы от ранее опубликованных – это применение в качестве составного транзистора двух транзисторов КТ854 и КТ940 вследствие более высокого напряжения смещения ламп ГУ-81М по отношению к металлокерамическим тетродам.

При необходимости может быть задействована система ALC, которая заведена и работает через трансформатор ТА2.

Питание экранной сетки осуществляется от выпрямителя с удвоением напряжения. Ввиду низкой крутизны характеристики ламп применение стабилизатора напряжения экранной сетки нецелесообразно. Практическая проверка коэффициента усиления каскада при изменении напряжения экранной сетки подтверждает это. Увеличение напряжения экранной сетки на 50В практически не влияет на величину крутизны характеристики лампы, а значит и коэффициент усиления каскада мало изменится.Напряжение +700В подается на экранные сетки ламп через контакты реле RL1 и токоограничивающий резистор R14. Для ограничения бросков тока через лампы катоды ламп включены на корпус через резисторы R5 и R6. На этих же резисторах измеряется анодный ток ламп.

Колебательная система представляет собой обычный П-контур с фиксированными «горячими» конденсаторами, переменными индуктивностью и конденсатором в «холодном» конце. В качестве катушки П-контура применен шаровый вариометр от радиостанции Р-140. В первом положении коммутации катушек при параллельно-последовательном включении индуктивность изменяется от 1.8мкГ до 9.6мкГ и перекрываются диапазоны 80 и 40м. Во втором положении при параллельном включении катушек вариометра индуктивность меняется от 0.6мкГ до 2.5мкГ – перекрываются диапазоны 20, 15 и 10м.

Выходная мощность измеряется с помощью трансформатора ТА1 и измерительного прибора PV1. Трансформатор выполнен на ферритовом кольце М25*16*5 с проницаемостью 2000НМ. Первичная обмотка этого трансформатора являет собой антенный провод продетый в кольцо, а вторичная – 10 витков провода ПЭЛШО-0.25.

Входные контура выполнены на пластмассовых каркасах диаметром 12мм и высотой 30мм с ферритовыми подстроечными сердечниками. Катушки намотаны проводом ПЭЛШО-0.5. L6 имеет 9 витков, L7-4, L8-14, L9-5, L10-25, L11-10 витков. Для остальных диапазонов изготовить входные контура не представляет больших трудностей.

Реле RL1 и RL17 типа РЭН-33, RL2 – РЭВ-15, RL14-RL16 – РЭС-9, остальные типа «тещин язык». Реле RL1 и RL2 в блоке питания типа РЭС-49. Конденсаторы С8, С16, С17 и С18 типа К15-У на напряжение не менее 6кВ, С9 и С10 типа КВИ на напряжение не менее 10 кВ.

Трансформатор ТА2 изготовлен на ферритовом кольце М2000 типоразмера 28*16*6. Обмотка, через которую подается смещение на управляющую сетку лампы, содержит 6 витков провода МГТФ, обмотка ALC-1виток, третья обмотка – 2 витка с отводом от середины. Возможно изготовление данного трансформатора в виде «бинокля». Узлы формирования RX/TX, ALC и динамический стабилизатор напряжения управляющей сетки размещены на печатных платах.

Настройка усилителя производится обычными способами.

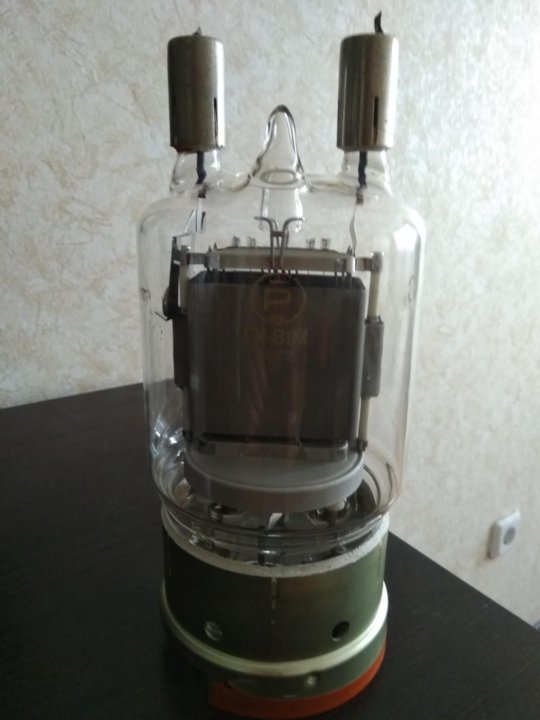

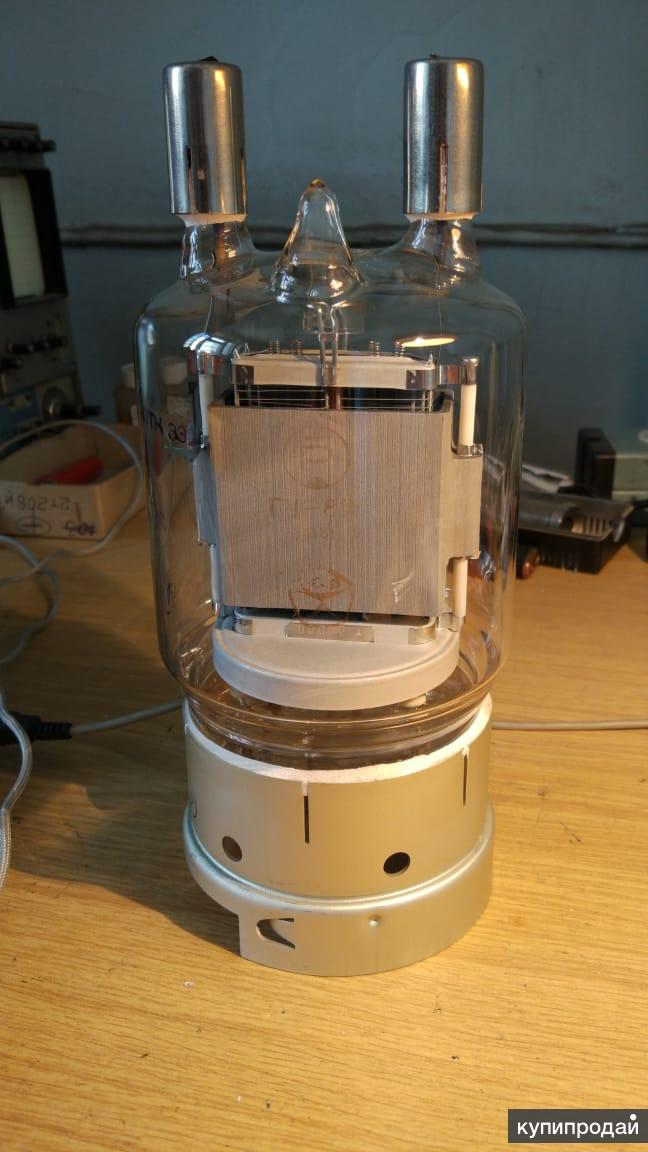

ГУ-81М Генераторная лампа | КОНР-ЛТД

Генераторная лампа ГУ-81М предназначена для работы в режимах автогенерации и усиления мощности в радиотехнических устройствах широкого применения. Климатическое исполнение УХЛ. Лампа генераторная ГУ-81М соответствует техническим условиям ОДО.331.111 ТУ





Основные электрические параметры:

Ток анода, мА....................................................................................не более 20

Обратный ток первой сетки, мкА.....................................................не более 50

Ток накала, А.....................................................................................не более 10,5

Ток утечки между электродами, мкА...............................................не более 20

Напряжение смещения первой сетки, В...не менее -115...............не более -160

Крутизна характеристики, мА/В....не менее 4,5..............................не более 6,5

Коэф. усиления первой сетки относительно второй, %.................не менее 2,6....не более 3,7

Пределы изменения тока анода, мА................................................не менее 45...не более 110



Указания по эксплуатации

1. Длительная работа ламп при предельно допустимых значениях напряжения накала не допускается.

2. Порядок включения ламп при эксплуатации.

               2.1 Принудительное охлаждение (в случае эксплуатации ламп с принудительным охлаждением)

               2.2 Напряжения накала

               2.3 Напряжение смещения первой сетки

               2.4 Включение и постепенное увеличение напряжения второй сетки и анода

               2.5 Входное напряжение

Допускается одновременное включение напряжения накала и напряжения смещения первой сетки.

3. При эксплуатации ламп значения электрических параметров, определяющих режим, не должны превышать предельно допустимых значений. Невыполнение этого требования может привести к потере работоспособности ламп.

4. Охлаждение ламп-естественное или принудительное воздушное.

5. Рабочее положение ламп - вертикальное, цоколем вниз



Купить генераторные лампы ГУ-81М, получить информацию о цене, наличии и годах выпуска можно по тел. (8452) 45-96-20, e-mail: [email protected]

Гу 81м с заземленными сетками усилитель. Разное. Подобие предисловия

ВСЕМ СВОБОДНЫМ В ЭФИРЕ ЛИПЕЦК 3-ий район!
Автоанодная модуляция в АМ передатчиках!!!
ГРАЖДАНЕ - СССР, наверное, мало кто делал Автоанодную модуляцию (ААМ = Кпд 75%.), из-за сложности. Перечитав кучу литературы, я понял - она того стоит. Анодная модуляция отдыхает, а о сеточной вообще нет речи. Предлагаю на ваш выбор рабочие схемы ААМ.

Где Р - отдаваемая мощность;
Ра - предельная мощность, рассеиваемая анодом;
- к.п.д. усилителя.
Например, при Ра = 125вт. (ГК-71)
К.П.Д. = 25%.
При любой сеточной модуляции и при обычном (линейном) АМ сигнале, усилитель работает в недонапряженном режиме с низким к.п.д. (порядка 30%)!
Усилитель может отдать мощность:
Р=(125/(1-0,25))х0,25=42вт.
При ААМ к.п.д. = 75% (ГК-71)
Р=(125/(1-0,75))х0,75=375вт.
В обоих случаях на аноде рассеивается 125 вт.
Cледовательно, возростает К.П.Д. услителя от 25% до 75%, то есть в 3 раза. Увеличивается мощность, которую можно снять с усилителя, в 9 раз!

Принцип работы:
РИС.1
Основное отличие передатчика состоит в построения мощного оконечного каскада, где совмещаются функции усилителя радиочастотных колебаний и анодного модулятора, которое позволяет получить высокое КПД и мощность как при анодной модуляции класса В.
Для этого требуется:
а) оптимизация режима оконечного усилителя путем использования (скользящего) напряжения смещения сетки.
б) создание две ступени усиления модулированных колебаний с синфазной сеточной и анодной (питание анодной цепи предоконечного каскада от модуляционного дросселя).
в) в ведение отрицательной обратной связью по низкой частоте.
г) включение регулирующей лампы в оконечном каскаде (повышение линейной характеристики).
Схема:
На рис.3 схема ААМ с синфазной сеточной и анодной модуляцией в предоконечном каскаде: повышает вдвое КПД анодной цепи предоконечного каскада в режиме несущей, увеличивает пиковую мощность и амплитуду возбуждения.
В оконечном каскаде, при изменение амплитуды модулированного колебания UM, изменяется анодное напряжение, т.е. возникает дополнительная анодная модуляция, за счет анодного тока. Постоянная составляющая анодного напряжения изменяется в фазе с напряжением на сетке, (которая содержит переменную низкочастотную составляющую, создаваемая на модуляционном дросселе ТV2).
Применение «скользящего» напряжения смещения сетки, обеспечивает увеличение по абсолютной величине постоянное отрицательное напряжение смещения Ес.
В режиме несущей частоты, дополнительное положительное напряжение (включенное последовательно) смещения отсутствует. А при большой глубине модуляции, положительное напряжение смещения максимально и компенсирует дополнительно введенное напряжение отрицательного смещения (при увеличении амплитуды радиочастотного напряжения возбуждения), амплитуда радиочастотного напряжения выбирается таким образом, чтобы при всех значениях суммарного напряжения смещения, режим работы генератора сохранялся слабоперенапряженным.
Для улучшения линейности оконечного каскада и повышение динамической характеристики предложено:
- изменять напряжение на экранной сетке за счет изменения напряжения возбуждения. Включение регулирующей лампы, подаваемое напряжение на экранную сетку, в момент подачи напряжения возбуждения. Это производит приращение анодного тока пропорционально приращению напряжению возбуждения, т.е. повышается линейная характеристика. В отсутствие напряжения возбуждения, анодный ток Л-3 близок к нулю.
- отрицательная обратная связь по огибающей колебательного напряжения, путем сравнение с напряжением на модуляционном дросселе по цепи С19, R12-R11 подается на модулятор (при этом нелинейные искажения уменьшаются в три раза, повышается динамическая характеристика модулятора).
Кривые изменения напряжения смещения и напряжения возбуждения модулирующего напряжения к амплитуде Uзч.
Расчет: для ГК-71
Задана мощность в режиме несущей P1=120 ВТ. Выберем ГК-71. Её данные следующие: Ea=1800 в; Eэ=400 в; Eз=50 в; E с = -60 в; S = 4.2ma/v = 0,0042 a/v; Рном.=250 вт. и Ра доп.=125вт. Примем Еа нес.=1800 в.
Расчет начнем с режима максимальной мощности, при пиковым значении модулирующего напряжения и коэффициенте модуляции т =100%. В пиковой точке.
Из графика на рис.3 находим
и Eпик.=0.95
Определяем колебательную мощность в пиковой точке:
Р1пик. = 4Р1нес.= 4х120=480вт.
Анодное напряжение:
Еа пик.= 2 х Еа нес.=2х1800=3600в.
рис.2
Амплитуду колебательного напряжения на контуре:
0.95х3600= 3420в.
Амплитуду первой гармоники анодного тока:
480/3420= 0,141 а (141ма)
Требуемое эквивалентное сопротивление колебательного контура: 3420/0,141=24256ом
Постоянную составляющую анодного тока:
0,141/1.65= 86ма
Амплитуду напряжения возбуждения:
0.141/0,0042х 0.4= 84в.
Напряжение смещения:
-60-84х0.17=-74,2в.
Переходим к расчету режима в мгновенной телефонной точке, (устанавливается только при наличии модулирующего напряжения) т.е. режима в средней точке модуляционной характеристики при глубине модуляции т =100%. В этом случае постоянная составляющая анодного тока Iа0Т должна иметь ту же величину, что и в пиковой точке, т.е.
Что касается первой гармоники анодного тока Iа1Т, то она должна быть в два раза меньше,чем в пиковой точке,следовательно, будем иметь:

Полученный результат говорит о том,что в мгновенной телефонной точке выходная ступень передатчика работает в режиме колебаний первого рода,т.е. без отсечки анодного тока. В этом случае:

Как видим, напряжение возбуждения в мгновенной телефонной точке должно быть в 5 раз меньше, чем в пиковой, а отрицательное смещение уменьшается с - 77,7 до - 21в.

Наконец в самой нижней точке модуляционной характеристики Uв=0, Ес = -21в. Сеточный ток в этой точке = 0
Переходим к расчёту режима молчания. Напряжение на экранной сетке должно снижается и поэтому принимаем. Ес = - 50 в.
Для того что бы выходная ступень в режиме молчания (в режиме несущей) имела высокий коэфициентполезного действия по анодной анодной цепи примем: ; По графику рис.2 находим; ;
Амплитуда тока первой гармоники в режиме молчания будет равна:
2x120/0,95х1800 =0.141а (141ма)
Постоянная составляющая анодного тока:
0.141/1.65=0,086а (86ма)
Амплитуда возбуждающего напряжения:
0.141/0.0042х0,35=96в
И напряжение смещения:
-50 - 96 х 0,26 = - 75 в.

Рис.3 Схема передатчика с автоанодной модуляцией (700 вт.)
Индуктивность: L3= ТV2 (0,05…0,15)=17,7х0.15= 2,655гн.
ТV2 = (1.5…2) Rк.=8850х2=17,7гн
R1= ; R2 = ; R3=39ком. ;R4= ;R5= ;R6= ;R7= ;R8= ;R9=20ком. ;R10=200 ом 1вт. R11=100ком. ;R12=110ком. ;R13= ;R14=; R15=; R16=; R17=; R18=ком.; R19= ;R20= R21= ;R22= ;R23=100ком.; R24=20ком. ; R25=39ком
C1=; C2 =;C3= ;C4= ; C6= ;C7= ;C8= ;C9=1000пф.; C10=; C11=; C12= ;C13=; C14=; C15=; C16 =2мкфх600в.;C17= ;C18= ;C19=0,25х4000в. ;C20= ;C21=0,05мкф. C22=480пф. ;C23=1000пф. ;C24= ;C25= ;C26= ;C27= ;C28=; C29=; C30=0,05мкф
L1= ;L2= ;L3=17700 ;L4= ;L5= ;L6= ;L7= ;L8= ;L9= ;L10= ;L11= ;L12= ;L13= ;L14= L15=; L16=;

Рабочая схема передатчика на ААМ - 135 вт..

Рис.3
Р=(45/(1-0,75))х0,75=135 вт.
Передатчик состоит из трех каскадов, возбудитель на 6ф1п (пентодная часть), а триодная в режиме удвоителя.
Предоконечный каскад на пентоде 6п15п. Модуляция осуществляется на защитную сетку 6п15п.
На ГУ-50,через С8 снимается промодулированное напряжение возбуждения, амплитуда которого при молчании не должна превышать 30-35в. Изменяющие напряжение возбуждения Uc вызывает почти линейно изменяющую тока управляющей сетки,который, протекая через R1, вызывает на нем противофазное огибающей напряжения Uс напряжения смещения Ес=12в.
R1 не больше 3ком.
Такие параметры сеточной цепи позволяют получить необходимый угол отсечки модуляционной характеристики (при больших значения R1 и напряжения Uс повышает КПД,но при этом падает средняя полезная мощность).
В цепь экранирующей сетки ГУ-50 на R2 при модуляции возникает переменное напряжение модулирующей частоты. Чтобы избежать искажений,экранная сетка должна быть заблокирована по высокой частоте С6= (500-1000пф).
Для улучшения КПД при молчании (применен метод скользящего смещения). К одной из обмотки модуляционного дросселя подключен диодный мост (германиевый диод ДГЦ-22) величину выпрямленного напряжения регулируется R18. При модуляции возникает пропорциональное глубине модуляции положительное напряжение ЕС, которое компенсирует отрицательное внешнее смещения-45в. при молчания. А на мостике диодов +25в.(получается малые не линейные искажения и высокий КПД, при Др.1=20 гн).
Качество модуляции значительно улучшается при охвате отрицательной обратной связью, то огибающая колебательного напряжения при большом индуктивном сопротивлении дросселя совпадает с напряжением модуляционном дросселе. В таком случае напряжение обратной связи можно снять с модуляционного дросселя на С4 и на делитель R16-. R17 и на сетку лампы модулятора. нелинейные искажения в три раза. Тогда увеличить возбуждение до 45в.и постоянное смещение до -55в. соответственно повышается КПД при молчание до 75% ,а полезная мощность до 50вт.
Индуктивность: Rэкв.= Ua пик./ Iпик.
Др.3 = Др.1 (0,05…0,15) гн.
Др.1 = (1.5…2) Rк.= гн

Усилитель мощности (УМ) выполнен по схеме с общей сеткой на проверенной временем надёжной лампе прямого накала с графитовыми анодами ГУ-81М (рис. 1). Несомненными преимуществами этого УМ является его готовность к работе через несколько секунд после включения и неприхотливость в эксплуатации. Применяемая в усилителе защита от перегрузок и коротких замыканий, мягкое включение и регулируемый спящий режим работы позволили создать экономичный УМ с достойными характеристиками при минимальных габаритах и затратах. В нём используются в основном отечественные комплектующие. Усилитель имеет низкий уровень акустического шума, поскольку вентилятор включается автоматически (только при достижении в ламповом отсеке температуры более 100 о С). Высокая линейность обеспечена выбором оптимального режима работы лампы и применением вариометра в П-контуре вместо традиционной катушки с закорачиваемыми витками. Всё это позволило получить подавление второй и третьей гармоник в выходном сигнале на уровне -55 дБ. Выходная мощность усилителя - 1 кВт при напряжении на аноде лампы 3 кВ и входной номинальной мощности 100 Вт.

Рис. 1. Схема усилителя мощности на лампе ГУ-81М

На входе усилителя включены диапазонные П-контуры L9-L17, C8-C25, переключаемые посредством реле К6- К14. Они обеспечивают согласование с любым импортным трансивером (даже не имеющим встроенного тюнера), обеспечивая КСВ по входу не хуже 1,5 на всех диапазонах. Время перехода УМ в спящий режим от 5 с до 15 мин устанавливает регулятор, который выведен на переднюю панель. Также введён режим работы усилителя при пониженной до 50 % выходной мощности ("TUNE"), который получается при снижении напряжения накала лампы VL1 до 9 В. При этом можно сколь угодно долго настраивать УМ и полноценно, без потери качества сигнала, работать в эфире.

В усилителе применена параллельная схема питания анодной цепи. По сравнению с последовательной схемой она более безопасная, поскольку на элементах П-контура отсутствует высокое напряжение. Применение высокодобротной катушки индуктивности, подключаемой параллельно обмоткам вариометра на ВЧ-диапазонах, и отсутствие закорачиваемых витков катушки П-контура позволило также получить практически одинаковую выходную мощность на всех диапазонах.

При включении УМ в сеть напряжение 220 В поступает через сетевой фильтр L19L20 на первичную обмотку трансформатора Т2 через галогеновую лампу EL1. Это обеспечивает мягкое включение усилителя, продлевая жизнь лампе ГУ-81М и другим элементам устройства. После зарядки конденсаторов С40-С49 высоковольтного выпрямителя до 2,5 кВ напряжение, снимаемое с делителя на резисторах R13- R16, поступает на базу транзистора VT3, транзистор открывается, срабатывает реле К4, замыкая своими контактами К4.1, К4.3, К4.4 галогеновую лампу EL1. На обмотку I трансформатора Т2 поступает полное напряжение сети. Особенность такого включения - малый гистерезис срабатывания/отпуска-ния реле К4, что обеспечивает надёжную защиту от различных перегрузок (короткое замыкание во вторичных цепях питания, цепи накала и замыканиях в обмотке трансформатора Т2). При возникновении любой из перечисленных неисправностей напряжение на базе транзистора VT3 уменьшится, реле К4 выключится и трансформатор Т2 вновь окажется подключённым к сети через лампу EL1, что ограничивает ток на уровне 1 А, предотвращая выход из строя лампы VL1 и УМ в целом.

Управление работой усилителя осуществляется узлом на транзисторе VT1. При замыкании на общий провод контакта Х1 "Упр. ТХ" (ток в этой цепи 10 мА) транзистор открывается и реле К1, К2 подключают своими контактами вход и выход усилителя к ВЧ-разъёмам XW1, XW2. Одновременно контакты реле К1.2 замыкают цепь катода лампы VL1 на общий провод, и усилитель переключается в режим передачи сигнала. В режиме "QRP" выключатель SA3 отключает питание транзистора VT1, что исключает переход усилителя в активный режим, и в антенну сигнал поступает непосредственно с выхода трансивера.

Вентиляторы М1 и М2 поддерживают температуру УМ, исключающую перегрев элементов усилителя. При пониженном напряжении питания они работают практически бесшумно. В отсеке питания усилителя установлен компьютерный вентилятор М1 (12 В, 0,12 А, диаметр 80 мм), работающий при напряжении 7...8 В. В ламповом отсеке установлен вентилятор М2 размерами 150x150x37 мм на рабочее напряжение 24 В, который питается от цепи накала лампы VL1. В обычном режиме вентилятор работает при пониженном до 8...10 В напряжении питания, а при полной выходной мощности оно повышается до 20...22 В. Управляет работой вентилятора М2 узел на транзисторе VT2. При переходе усилителя в режим "ТХ" напряжение +24 В с коллектора транзистора VT1 через диод VD3 и резистор R10 поступит на конденсатор С35. Когда температура в ламповом отсеке повысится до 100 о С, термоконтакты SK1 разомкнутся и через 8...10 с конденсатор С35 полностью зарядится. Откроется транзистор VT2, сработает реле К5 и переключит вентилятор М2 на повышенные обороты. После выхода усилителя из активного режима благодаря медленной разрядке конденсатора С35 через базовую цепь транзистор VT2 удерживается в открытом состоянии ещё 1,5...2 мин и работа вентилятора на повышенных оборотах продолжается. Если время передачи менее 8 с, вентилятор работает на пониженных оборотах, не создавая лишнего акустического шума. Резистор R34 подбирают по минимальным оборотам вентилятора, обеспечивающим температурный режим в УМ.

В усилителе применён режим энергосбережения, хорошо зарекомендовавший себя во многих конструкциях автора. Узел управления этим режимом выполнен на транзисторах VT4-VT6. При включении питания усилителя конденсатор С55 заряжается от источника + 12 В (DA1) через подстроечный резистор R9 и резистор R12. При каждом включении на передачу с коллектора транзистора VT1 напряжение +24 В поступает на базу транзистора VT4 через делитель на резисторах R6, R7. Транзистор VT4 открывается и разряжает конденсатор С55. Но если усилитель какое-то время не работал на передачу, конденсатор С55 успевает зарядиться полностью (время зарядки определяется резистором R9), открывается составной транзистор VT5, VT6 и замыкает на общий провод цепь базы тран-зистора VT13. Реле К4 обесточивается, и первичная обмотка трансформатора Т2 вновь запитывается через лампу EL1. Усилитель переключится в режим энергосбережения, при котором потребляемый ток и нагрев минимален, а готовность усилителя к работе на полную мощность составляет 1,5...2 с. В режиме ожидания напряжение накала лампы VL1 снижено до 9 В. Для выхода из этого режима достаточно кратковременно нажать на кнопку SB1 "ТХ" или перевести трансивер в режим передачи, соединив разъём X1 с общим проводом.

Стабилизаторы напряжения на микросхемах DA1 и DA2 служат для питания узлов автоматики и реле. Резистор R31 ограничивает ток при коротком замыкании в цепи +24 В. Высоковольтный выпрямитель построен по схеме удвоения напряжения, которая по своим характеристикам близка к мостовой схеме, но требует в два раза меньшего числа витков анодной обмотки трансформатора.

Трансформатор Т1 выполнен на магнитопроводе типоразмера K20x10x7 мм из феррита марки 200-400НН. Вторичная обмотка содержит 27 витков провода ПЭЛШО 0,25. Первичной обмоткой служит провод, проходящий через отверстие кольца и соединяющий контакт реле К2.1 с вариометром L1.

Сетевой трансформатор Т2 намотан на тороидальном магнитопроводе от ЛАТР-1М (9 А). Если УМ будет эксплуатироваться в "умеренном" режиме (т. е. без длительной работы в контестах), можно оставить "родную" сетевую обмотку, которая содержит 245 витков провода диаметром 1,2 мм. Если обмотку перематывать, диаметр провода желательно увеличить до 1,5 мм.Ток холостого хода сетевой обмотки должен быть 0,3...0,4 А. Вторичная обмотка (II) содержит 1300 витков провода ПЭВ-2 0,7. Обмотка питания реле (III) содержит 28 витков провода ПЭВ-2 0,7, накальная (IV) - 17 витков провода ПЭВ-2 2 с отводом от 12-го витка.

Усилитель смонтирован в металлическом корпусе размерами 500x300x300 мм. Глубина подвала шасси - 70 мм (рис. 2). В подвале (рис. 3) размещены платы высоковольтного выпрямителя, управления, стабилизаторов напряжения +12 и +24 В, плата измерителя мощности, сетевой фильтр, плата входных контуров, реле К3-К5, автоматический выключатель SF1 ВА47-29 на ток 10 А. Лампа EL1 расположена около выключателя SA4 "PWR" так, чтобы её свечение было видно через прозрачный корпус светодиода HL1 (синего цвета свечения), который установлен на лицевой панели рядом с SA4.

Рис. 2. Смонтированный УМ

Рис. 3. Размещение плат в корпусе УМ

Переключатель SA1 применён от согласующего устройства радиостанции Р-130, который подвергся значительной модернизации: фиксатор переделан на десять положений, добавлена галета для переключения реле входных контуров, добавлен общий посеребрённый токосъёмник толщиной 1,5 мм.

Дроссель L6 содержит 50 витков провода ПЭВ-2 0,7, намотанного виток к витку на стержне диаметром 10 и длиной 80 мм из феррита 1000НН.

Двухобмоточный дроссель L7, L8 содержит 2x27 витков провода ПЭВ-2 1,8, намотанного бифилярно виток к витку на двух сложенных вместе стержневых магнитопроводах диаметром 10 и длиной 100 мм из феррита 600НН.

Катушки L9-L17 - бескаркасные, намотаны проводом ПЭВ-2 на оправке диаметром 18 мм. Все детали входных контуров распаяны со стороны печатных проводников на плате реле. Намоточные данные катушек и номиналы ёмкостей конденсаторов приведены в таблице.

Таблица

Диапазон, МГц

Обозначение на схеме

Число витков

Диаметр провода, мм

Емкость конденсатора Свх, пФ

Емкость конденсатора С вых, пФ

Дроссель L18 - ДМ-2,4 индуктивностью 10 мкГн. Сетевой фильтр L19L20 намотан на половине магнитопровода от трансформатора ТВС90 или ТВС110. Намотка - бифилярная проводом МГТФ 1 мм до заполнения.

Термоконтакт SK1 (от электрического кулера или другого нагревательного прибора) с нормально замкнутыми контактами рассчитан на температуру срабатывания 90...100 о С. Он установлен на ламповой панели ГУ-81М. Лампа ГУ-81М установлена в родной панели "подкова" на 30 мм ниже уровня шасси. Получившее распространённое мнение о необходимости "раздевания" ГУ-81М ничего, кроме проблем с нарушением контактов, усложнением крепления лампы и её охлаждения, не принесёт. А "значительное", по утверждению некоторых радиол юбителей - конструкторов, уменьшение ёмкости анод-катод, которое составило 2,8...3 пФ (проверено экспериментально), не окажет на работу УМ существенного влияния.

На лицевой панели УМ размещены органы управления, индикации и контроля (рис. 4). Измерительные приборы PA1 и PA2 - М42300. РА1 имеет ток полного отклонения 1 мА, а у РА2 он может быть существенно больше. Этот прибор должен измерять (с учётом шунта R30) ток до 1 А. Шкала прибора рА1 отградуирована непосредственно в ваттах. Индикатор VL2 - импортная неоновая лампа на напряжение 220 В. Лампа EL1 - галогеновая, 150 Вт на 220 В (диаметр 8 и длина 78 мм).

Рис. 4. Лицевая панель УМ

На задней панели усилителя размещены ВЧ-разъёмы, гнездо управления Х1 "тюльпан", клемма заземления, сетевой разъём и разъём подключения вентилятора. Все ВЧ-разъёмы, конденсатор С3, клемма заземления, блокировочные конденсаторы и вывод 6 панели лампы ГУ-81М соединены между собой медной шиной сечением 15x0,5 мм.

Реле К1 - РЭН33, К2 - РЭН34, КЗ - ТКЕ54, К4 - ТКЕ56, К6-К14 - РЭС9 (паспорт РС4.524.200). Все реле - на номинальное рабочее напряжение 24- 27 В.

Конденсатор переменной ёмкости СЗ - с зазором 0,8...1 мм, конденсаторы С4-С7, С27 - К15У-1, СЗЗ - КВИ-3. Оксидные конденсаторы С40-С49 - импортные, конденсаторы С35 и С55 должны иметь малый ток утечки. Все блокировочные конденсаторы - КСО, С8-С25 - КТ, КСО. Все постоянные резисторы (кроме R3) - типа МЛТ, R3 - серии SQP-5.

Первичное налаживание усилителя производят при отключённой обмотке II трансформатора Т2. Измеряют напряжение накала, напряжения на выходах стабилизаторов, отлаживают работу узлов автоматики, и только убедившись в полной работоспособности этих узлов, переходят к высоковольтным цепям. Вместо высоковольтной обмотки к выпрямителю-удвоителю подключают любой маломощный трансформатор и, подавая на выпрямитель-удвоитель переменное напряжение 100...200 В, проверяют его работоспособность и распределение напряжения на соединённых последовательно оксидных конденсаторах С40-С49. Если всё в норме, подключают, соблюдая меры предосторожности, высоковольтную обмотку. Напряжение ненагруженного выпрямителя может достигать 3000 В.

Ток покоя лампы VL1 должен быть 25...30 мА. Не подключая трансивер, проверяют УМ на отсутствие самовозбуждения в режиме "ТХ" на всех диапазонах. Далее, подключив трансивер кабелем длиной не более 1,2 м, при отключённом тюнере (если таковой имеется) настраивают входные контуры L9-L17, C8-C25 при включённом на передачу УМ, подавая на его вход сигнал мощностью 10...15 Вт. Настройку производят, начиная с ВЧ-диапазонов, по минимуму КСВ на приборе трансивера. Затем увеличивают входную мощность и сдвиганием/раздвиганием витков этих катушек ещё раз уточняют настройку.

Настройку П-контура также производят при минимальной входной мощности, предварительно подключив к выходу усилителя эквивалент нагрузки 50 Ом достаточной мощности (например, от радиостанции Р-140), и начиная с ВЧ-диапазонов, подбирают положение отводов у катушки L2. Затем переходят к НЧ диапазонам.

Подавление гармоник, измеренное автором с помощью анализатора спектра С4-25 и импортного анализатора 8590А, составило не менее -45 дБ на диапазоне 28 МГц и -55 дБ на НЧ-диапазонах. Анод лампы ГУ-81М при длительной (3...5 мин) работе в режиме CW имел слегка розовый оттенок, что для лампы вполне допустимо.

Дата публикации: 01.12.2015

Мнения читателей
  • олег / 02.12.2019 - 06:45
    ГОД РАБОТЫ,ПОЛЕТ НОРМАЛЬНЫЙ. НА ВСЕХ БЭНДАХ 1КВТ. КРОМЕ 28МГЦ. ТАМ 700ВТ. ЗАМЕЧЕНО МОЩ.ПАДАЕТ ЕСЛИ НАПРУГА В СЕТИ МЕНЬШЕ 220В.
  • Lubomir / 22.07.2019 - 22:45
    Як запирається лампа на прийом??
  • Владимир / 28.01.2018 - 09:49
    При напряжении на аноде 2700-2800 в и раскачке 80-90 ватт отдает 700-800 ватт.При напряжении на аноде 1800 -2000 в больше 450-500 ватт не дает.
  • Александр / 17.08.2017 - 21:19
    Вот-вот, и я о том же, чтобы до киловатта в катод раскачать, на вход надо минимум 150 ватт.
  • Владимир / 29.07.2017 - 23:45
    Хороший усилитель,автору спасибо. Повторил эту схему, при 75 ватт раскачки отдаёт 500 ватт.
  • АЛЕКСАНДР / 16.05.2017 - 15:31
    У меня такой УМ только на двух лампах ГК-81М выполненный Вчячеславом работает уже почти два года безупречно...
  • Геннадий / 26.01.2017 - 15:40
    С таким качеством делал конструкции в 14-летнем возрасте, только мощности конечно поменьше, на хулиганский диапазон одноклассникам. За такое качество брать деньги стыдно.
  • Николай / 20.01.2017 - 20:49
    Все здорово.Все раскачается легко 100 ваттами даже меньше, я проверял Нужно чтобы высокое было под нагрузкой не меньше 3000,тогда лампа раскрывается С уважением R9SC
  • Александр / 30.10.2016 - 04:34
    Сомневаюсь я, что можно раскачать в катод до киловата на выходе, при ста ватах на входе, даже если и с входными контурами. А в схеме есть много интересных решений, питание, защита, охлаждение, ВКС. Взял за основу, но раскачивать буду в сетку. Автору спасибо.
  • Дон / 19.02.2016 - 15:27
    Достойно внимания
  • юрий / 31.01.2016 - 20:44
    схема и конструкция хорошая

Усилитель изготовлен на базе узлов промышленного УПВ-1,25 (мощностью 1250 Вт). Он обеспечивал звуковое вещание в небольших городах или в районах крупных городов. В предлагаемом усилителе, предназначенном для озвучивания зала дискотеки, достигнуты мягкая характеристика ограничения амплитуды и небольшие гармонические искажения.

Современные усилители звуковой частоты с выходной мощностью 1000...2000 Вт строят на транзисторах. Ламповый усилитель такой мощности имеет общий вес 150...200 кг и его размеры намного больше, что делает его неудобным при перевозке. Но если он используется стационарнов одном помещении, этот недостаток менее заметен.

Ламповый усилитель, изготовленный для клубной дискотеки, при его относительной простоте обеспечивает высококачественное звучание через распределенную по залу акустическую систему. Звуковой тракт полностью выполнен на лампах, а блок питания выполнен по классической трансформаторной схеме. В качестве выходных ламп использованы всего две мощные лампы ГУ-81 М с катодом прямого накала.

Усилитель изготовлен на базе узлов усилителя, разработанного а 70-х годах для проводного вещания, - УПВ-1,25 (мощностью 1250Вт). Его устанавливали в районных узлах связи и он обеспечивал звуковое вещание в небольших районных городах или в районах крупных городов. Конструктивные особенности этого усилителя делали его очень надежным и долговечным в эксплуатации: его включали утром в б ч, а выключали в 24 ч, когда заканчивалась трансляция. Таким образом, он работал годами по 18ч в сутки.

Мне пришлось внести изменения в конструкцию усилителя, чтобы улучшить его параметры и согласовать выходное напряжение с нагрузкой, а обслуживание и перемещение было более удобным. Сначала я перемотал вторичную обмотку выходного трансформатора, поскольку в заводском варианте выходное напряжение составляло 240 В. Затем изменил конструкцию, собрав усилитель в двух блоках (фото на рис. 1) , соединяемых кабелем с разъемом (блок усилителя и высоковольтный блок питания). Схема блока питания изменена. Приняты меры для расширения полосы пропускания, а транзисторы, применявшиеся в драйвере предоконечного усилителя, исключены. Предварительный усилитель собран также на лампах с микшером на два входа и микрофонным усилителем. В результате получился усилитель с хорошими для УМЗЧ большой выходной мощности показателями.

Технические характеристики усилителя:

  • Максимальная/номинальная выходная мощность, Вт 1200/1000;
  • Сопротивление нагрузки, Ом 8...16;
  • Уровень шума, дБ -80;
  • Полоса пропускания при не­равномерности АЧХ 1,5 дБ, Гц 25...20000;
  • Коэффициент гармоник, %:
    • в полосе 60...400 Гц 1,5;
    • 400...6000 Гц 1;
    • 6000...16000 Гц 1,5.
Указанные параметры соответствуют выходной мощности 1000 Вт; при меньшей мощности уровень нелинейных искажений снижается, а полоса рабочих частот расширяется. Оптимальное сопротивление нагрузки - 12 Ом. Здесь следует учитывать сопротивление акустического кабеля, которое может быть соизмеримо с сопротивлением громкоговорителей, - усилитель то стационарный! Малый уровень шума, обнаруживаемый непосредственно рядом с мощными громкоговорителями, - это очень хороший показатель для усилителя такой мощности. При прослушивании фонограмм усилитель радует хорошим, "сочным" звуком. "Верха" звучат отчетливо, а "басы" - мягко и протяжно, на средних частотах прослеживается хороший "эффект присутствия". Отличное звучание и при малой (5...10 Вт) выходной мощности. Еще одна особенность усилителя: нагрузка имеет полную гальваническую развязку, провода к акустической системе можно тянуть на большие расстояния, не боясь наводок и возбуждения.

Описание усилителя и блока питания

Предварительный усилитель (рис. 2) состоит из микрофонного усилителя на лампе VL1, двух одинаковых ступеней на лампах VL2, VL3, регуляторов тембра, усиления и микшера на лампе VL4. Каких-либо особенностей усилитель не имеет, но накал ламп предварительного усилителя осуществляется постоянным током.

Предоконечный усилитель УМЗЧ (рис. 3) содержит три лампы - VL5 - VL7. На триодах VL5 собран усилитель с нагрузкой в виде трансформатора Т1, создающего парафазные сигналы. Разделительный конденсатор С27 исключает подмагничивание магнитопровода трансформатора. Далее следуют две усилительные ступени, собранные по двухтактной схеме на лампах VL6, VL7 (6Н8С, 6Н6П).

Оконечная ступень усилителя мощности выполнена по двухтактной схеме на лампах ГУ-81М (VL8, VL9) с трансформаторным выходом. Режим ламп обеспечивает угол отсечки анодного тока, близкий к 90°, при котором достигается относительно высокий КПД усилителя. На максимальной мощности анодный ток достигает 800 мА, а в паузах он уменьшается до 80...120 мА.

Для получения необходимого импульса анодного тока при низком напряжении на экранных сетках на пентодные сетки ламп VL8, VL9 подается напряжение около 700 В. Напряжение отрицательной обратной связи (ООС), которая вводится на вход двухтактной ступени предоконечного усилителя, снимается с делителя, который состоит из резисторов R71, R69 и R72, R70. Конденсаторы С28-С31, С34-С37, С40-С45 обеспечивают необходимую коррекцию частотной характеристики ступеней, охваченных ООС. Для повышения устойчивости работы усилителя за пределами полосы пропускания первичная обмотка выходного трансформатора шунтирована цепями C41R67 и C42R68; с той же целью последовательно а цепи управляющих сеток VL8 и VL9 включены резисторы R60 и R64. От высоковольтного блока питания через первичную обмотку выходного трансформатора на аноды мощных ламп VL8, VL9 подается напряжение 3500 В, а на экранные сетки - 700 В. Цепи питания +700 В и +70 В дополнены блокировочными конденсаторами 0,25 мкф на 1000 В и 1 мкФ на 160 В соответственно.

Предоконечный усилитель совместно с оконечной ступенью усилителя мощности охвачен ООС, глубина которой достигает 26 дБ. Глубокая ООС обеспечивает достаточно высокие качественные показатели усилителя, малую чувствительность к смене и разбросу параметров отдельных элементов. Практически отсутствует реакция на отключение нагрузки (нечувствительность к сбросу нагрузки). Это обусловлено очень малым выходным сопротивлением усилителя.

Для обеспечения устойчивости усилителя во всем диапазоне рабочих частот в петлю ООС введены цепи коррекции частотно-фазовой характеристики. В области ВЧ коррекция осуществляется конденсаторами С28-С31, в области НЧ - цепями С35Я51 и С36В52. Для более глубокого подавления синфазной помехи (и четных гармоник) в катодные цепи включены дроссели L1 и L2, а необходимое смещение на сетках ламп создается резисторами R47, R48 и R55. Сигнал с выходной ступени предоконечного усилителя через конденсаторы C38 и C39 поступает на управляющие сетки VL8, VL9.

"Низковольтный" блок питания (его схема с продолжением нумерации элементов показана на рис. 4) построен с сетевым трансформатором, от которого питаются нити накала всех ламп, причем обмотки накала выходных ламп намотаны в двух секциях отдельно. Для накала ламп предварительного усилителя переменный ток выпрямляется диодами VD1, VD2 с конденсатором C46.

Лампы предварительного усилителя питают стабилизированным напряжением. Для питания анодных цепей собран стабилизатор на VL10 - 6h23C. Реле К1-КЗ служат для задержки подачи анодного напряжения на непрогретые лампы; это увеличивает срок службы ламп. Включают реле с помощью реле времени или вручную тумблером. Параллельно резисторам R65, R66 подключены два стрелочных индикатора для контроля анодного тока ГУ-81.

Причиной фона и шумов могут быть и цепи анодного питания, поэтому при­менены стабилизаторы напряжения на лампе VL10 и группе стабилитронов. Цепи анодного питания каскадов уси­лителя целесообразно дополнительно шунтировать бумажными конденсато­рами (чем больше емкость, тем лучше).

«%d0%9b%d0%b0%d0%bc%d0%bf%d0%b0 %d0%93%d0%a3 81%d0%9c» на интернет-аукционе Мешок

Румыния / 15 бани / 1975 г. / Ø 19.3 мм. / 1.0 гр. / Al / VF+ / KM 93a /

120.00 р. Торг уместен

Челябинск    договорная

Продавец: Bosporshop (2808)

Джерси 1979 Mi# 192-93A+ 194-95C** ЕВРОПА СЕПТ 79

50.00 р.

Москва    договорная

Окончание торгов: 16/05 20:46

Продавец: mdlel (2445)

(1664) 15 копеек 1915 BC Y# 21a.3

250.00 р.

Москва    самовывоз

Продавец: nikolay071 (2244)

10 копеек - Россия - 1916 BC - Y#20a.3 - серебро 500

300.00 р.

Москва    бесплатно!

Продавец: LeVL-1 (4398)

Ткань отрез хлопок советский импорт? 2,5*0,9 метра цена за отрез О93

380.00 р.

Санкт-Петербург    договорная

Окончание торгов: 13/06 01:13

Продавец: Feklina (150)

Пуговицы на ножке 10шт.Пластмасса. D0,9 смРозовые,завиток СССР. Для кукол и реконструкции

100.00 р.  0 ставок

130.00 р.  блиц-цена

Москва    самовывоз

Окончание торгов: 20 часов

Продавец: Л.К. (186)

Пуговицы 14 шт.Пластмасса. D 0,9см.Под жемчуг.СССР 80-е. Для кукол и реконструкции

300.00 р.  0 ставок

320.00 р.  блиц-цена

Москва    самовывоз

Окончание торгов: 20 часов

Продавец: Л.К. (186)

Кулон на леске, d 0.9см, WonderVD 30349006

467.00 р.

Буденновск    370.00 р

Продавец: Полтев Евгений Юрьевич (794)

Кулон на леске, d 0.9см, WonderVD 32894360

470.00 р.

Буденновск    370.00 р

Продавец: Полтев Евгений Юрьевич (794)

Фреза алмазная 801 001 524 009 Средняя (Шар) d-0.9, HDFREZA-11730871

418.60 р.

Буденновск    370.00 р

Продавец: Полтев Евгений Юрьевич (794)

Индия 5 рупий 2004 Шастри Лалбахадур KM#329a 3ма (C)

70.00 р.

Тольятти    70.00 р

Продавец: Васо_1970 (33534)

Рейх. 1942.Фельдегерская почта.№2.MNH.1942.Ме 0,9 евро

30.00 р.  0 ставок

50.00 р.  блиц-цена

Калининград    80.00 р

Окончание торгов: 1 день

Продавец: Глушков Сергей Викторович (176)

Крестик нательный Спаси и сохрани, серебро, 925 пр, вес 0,9 гр, 2,8х1,3 см (2)

380.00 р.

Уфа    100.00 р

Окончание торгов: 20 часов

Продавец: УК (2616)

Рейх. 1942.Фельдегерская почта.№2.Гашеная.Ме 0,9 евро

5.00 р.  0 ставок

10.00 р.  блиц-цена

Калининград    80.00 р

Окончание торгов: 1 день

Продавец: Глушков Сергей Викторович (176)

Рейх. 1942.Фельдегерская почта.№2.Гашеная.Ме 0,9 евро

5.00 р.  0 ставок

10.00 р.  блиц-цена

Калининград    80.00 р

Окончание торгов: 1 день

Продавец: Глушков Сергей Викторович (176)

Рейх. 1942.Фельдегерская почта.№2.Гашеная.Ме 0,9 евро

10.00 р.  0 ставок

15.00 р.  блиц-цена

Калининград    80.00 р

Окончание торгов: 1 день

Продавец: Глушков Сергей Викторович (176)

Рейх. 1942.Фельдегерская почта.№2.Гашеная.Ме 0,9 евро

10.00 р.  0 ставок

15.00 р.  блиц-цена

Калининград    80.00 р

Окончание торгов: 1 день

Продавец: Глушков Сергей Викторович (176)

Рейх. 1942.Фельдегерская почта.№2.MNH.1942.Ме 0,9 евро

45.00 р. Торг уместен

Калининград    80.00 р

Продавец: Глушков Сергей Викторович (176)

BF245A, BF245B транзистор

10.00 р.

Нижний Новгород    договорная

Окончание торгов: 20/06 14:45

Продавец: Галина_b (84)

#93 Латвия 1934 новая конституция Латвии 232-3 + 235 +237 гаш. #0,9

20.00 р.

Ростов-на-Дону    договорная

Окончание торгов: 07/06 06:12

Продавец: vabong (33648)

Уточните поиск:  1975 1st press 2 марки 3D 3 рейх 3 Рейх CD-диск Classic Rock Hard Rock LP LP record LP Vinyl original Rock UK UNC ПРЕСС USB vinyl авиация Блок Британские колонии винил Винил виниловые пластинки грампластинка грампластинки Европа живопись запчасти коллекционирование марка марки набор натуральные камни оригинал Оригинал Почтовые марки президент раритет редкая редкость ретро свастика серебро серебряная монета серия марок состояние стандарт филателия чистые марки Еще...

#93 Цейлон 1938 стандарт Георг VI пик Адамса 231D=0,7 гаш. (2)

14.00 р.

Ростов-на-Дону    договорная

Окончание торгов: 07/06 19:29

Продавец: vabong (33648)

#93 Цейлон 1938 стандарт Георг VI фауна, слоны 239D=0,4 гаш. (1)

25.00 р.

Ростов-на-Дону    договорная

Окончание торгов: 07/06 19:29

Продавец: vabong (33648)

#93 Цейлон 1938 стандарт Георг VI фауна, слоны 239D=0,4 гаш. (2)

25.00 р.

Ростов-на-Дону    договорная

Окончание торгов: 07/06 19:29

Продавец: vabong (33648)

9-я Армия. Генерал Адольф Штраус. 3 Рейх Германия

160.00 р.  0 ставок

Керчь    60.00 р

Окончание торгов: 1 день

Продавец: xcvz1 (13378)

C.C. Catch ‎– Back Seat Of Your Cadillac SONOPRESS 290 382 A 3 БЕЗ IFPI CD

850.00 р.

Нижний Новгород    250.00 р

Продавец: zeromancer73 (2460)

3-81 Южная Родезия 1 шиллинг 1947 г. KM#18b Медь-Н

250.00 р.

Москва    60.00 р

Продавец: Alex7778887 (5852)

D.R. ОККУПАЦИЯ СЕРБИИ. Сербия. Церкви. Монастыри. Серия. №71-81. 1942. МН

740.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 1 день

Продавец: al-dabaran (3326)

3x CD D. Trance 9 (1998) - Gary D.,Scoop,Absolom,Cocooma,Kay Cee,Plastic Angel.. (Б/У)

1272.00 р.

Санкт-Петербург    250.00 р

Продавец: discozon (2289)

A02.158a.РОССИЯ. 5 КОПЕЕК. 1903г. СПБ.АР. Ag.500. 0,9гр. Рубч. XF-.

1250.00 р.

Быково    договорная

Окончание торгов: 27/06 16:27

Продавец: garin (5720)

3x CD D. Trance 9 (1998) - Gary D.,Scoop,Absolom,Cocooma,Kay Cee,Plastic Angel.. (Б/У)

1272.00 р.

Санкт-Петербург    250.00 р

Продавец: discozon (2289)

A02.159a.РОССИЯ. 5 КОПЕЕК. 1902г. СПБ.АР. Ag.500. 0,9гр. Рубч. XF+.

2200.00 р.

Быково    договорная

Окончание торгов: 02/07 04:10

Продавец: garin (5720)

3 FOR 3 , CD, (C) 1990, U.S.A.

100.00 р.

Тамбов    договорная

Окончание торгов: 10/06 19:53

Продавец: B and P (3190)

3 Оригинал Флаг Армянской ССР асср 0.9 м х 1.9 м Настоящий шелк ссср

1065.20 р.  0 ставок

1278.90 р.  блиц-цена

Бугуруслан    50.00 р

Окончание торгов: 23/05 21:50

Продавец: Сафи A (2144)

A Perfect Circle ''aMOTION'' (DVD, Unofficial Release Virgin 7243 8 74253 0 9)

100.00 р. Торг уместен

Нижний Новгород    200.00 р

Окончание торгов: 18/06 14:35

Продавец: DAD2020 (1414)

9 Мая День Победы праздник #A0

50.00 р.

Тольятти    80.00 р

Продавец: start18 (7443)

D.R. 9-й Партийный съезд в Нюрнберге в 1937 г. Надпечатка. Марка из БЛОКА №11. №650. 1937. MNH

440.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 2 дня

Продавец: al-dabaran (3326)

D.R. 9-й Партийный съезд в Нюрнберге в 1937 г. Надпечатка. Марка из БЛОКА №11. №650. 1937. MNH

470.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 2 дня

Продавец: al-dabaran (3326)

D.R. Девятые скачки "Коричневая лента". Серия. № 815.1942. MNH

220.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 2 дня

Продавец: al-dabaran (3326)

3D КАРТОЧКА №9 Пингвины Мадагаскара

25.00 р.

Владимир    70.00 р

Окончание торгов: 27/05 09:24

Продавец: белочка33 (6086)

D.R. 9-й Партийный съезд в Нюрнберге в 1937 г. Надпечатка. БЛОК №11. 1937. MNH

5500.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 2 дня

Продавец: al-dabaran (3326)

B.B. King / King Size / A6-977 [B1][DSG]

2000.00 р.

Москва    самовывоз

Продавец: DISCOBOL (309)

3D BD, SACD, DVD PLAYER YAMAHA BD-A1010

10500.00 р.  0 ставок

13000.00 р.  блиц-цена

Красноярск    договорная

Окончание торгов: 2 дня

Продавец: pavem (1)

D.R. 9-й Партийный съезд в Нюрнберге в 1937 г. Надпечатка. Марка из БЛОКА №11. №650. 1937. MNH

470.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 7 часов

Продавец: al-dabaran (3326)

Bf 109E-3 ICM 1/72

450.00 р.  0 ставок

500.00 р.  блиц-цена

Колпино    договорная

Окончание торгов: 18/05 21:15

Продавец: Фёдор 4 (797)

D.R. 9-й Партийный съезд в Нюрнберге в 1937 г. Надпечатка. Марка из БЛОКА №11. №650. 1937. MNH

450.00 р.  0 ставок

Самара    80.00 р

Окончание торгов: 2 дня

Продавец: al-dabaran (3326)

B. B. KING - THERE MUST A BETTER WORLD SOMEWHERE / SPOTLIGHT OF LUCILLE

249.00 р.

Ярославль    договорная

Продавец: Лесенка (1057)

B.B. KINGS BLUES BAND - A Tribute To The King LP (2019)

2512.22 р.

Бузулук    300.00 р

Продавец: Vinyl Track (2347)

B.B. KINGS BLUES BAND - A Tribute To The King (LP) 2019

2080.00 р.

Бузулук    300.00 р

Продавец: Vinyl Track (2347)

B.B.King 1972 L.A. Midnight (Germany) VG+ EX (1 press)

1300.00 р.

Казань    250.00 р

Окончание торгов: 22/06 09:30

Продавец: Melodiyakazan (4727)

3шт. Свеча для торта Цифра 0, 9 см, Твой Праздник

467.00 р.

Буденновск    370.00 р

Продавец: Полтев Евгений Юрьевич (794)

трубок ГУ-81М

трубок ГУ-81М
Трубки ГУ-81М

В мою коллекцию тубусов добавились две симпатичные штуки :). Это российские (советские) пентоды ГУ-81М с анодным рассеиванием 450Вт (600Вт не более 3 минут). У них диаметр 10 см, высота 24 см. Они напрямую нагреваются. Напряжение 12,6 В и ток 10 А. Максимум. анодный ток 600 мА, напряжение до 3000 В до 6 МГц, 24 МГц до 2500 В и 1500 В до 50 МГц.Максимум. пиковое анодное напряжение (анодная модуляция) может быть вдвое больше. Минимальный гарантированный срок службы - 1000 часов. Гарантированная выходная мощность (дальность до 25 метров) 750Вт, а при конец жизни 675Вт. Потеря g2 120Вт, потеря g1 10Вт. Крутизна 4,5-6,5 мА / В. Макс. температура баллона 350 град. С.

Здесь вы можете найти паспорта этих трубок: даташит ГУ-81 (1), даташит ГУ-81 (2), даташит ГУ-81 (3).


ГУ-81М (ГУ-81, ГУ81М, ГУ81) с розетками


вставлен в слоты


отопление - тлеющий обогреватель


светящийся обогреватель


Обе лампы ГУ-81М с включенным ТЭНом.


Маркировка ГУ-81М (один из них, вероятно, образца 1971 года, второй - 1986 года) и надпись «Сделано в СССР (СССР)».


Гнездо GU81 снизу


слот для ГУ-81М Сверху


трубка сверху


обе трубы сверху


Видео - проверка нагревателей ГУ-81 и установка в розетки.


дом

Lectron Tube Стекло-металлическая трубка Pentode FU-81


FU-81 ia - силовое стекло в пентоде с испусканием тория-вольфрама и катода с прямой термической карбонизацией, метод охлаждения анода - естественное охлаждение, максимальная рассеиваемая мощность анода составляет 450 Вт, максимальная рабочая частота составляет 50 МГц, трубы в основном используются для радиооборудования и медицинского оборудования. оборудование для усиления мощности или генерации.

Размеры для коробки 12шт: 90 * 70 * 41см
GW = около 20 сом

Модель

FU-81

Эквивалентная модель

ГУ-81М

Выходная мощность (кВт)

0.75

Катод

Катодные материалы

Торированный вольфрам

Напряжение (В)

12,6

Ток (А)

10,5

Основные электрические параметры

Dg1g2

31.5%

Межэлектродные емкости (PF)

(с катодной землей)

Сетка накала

0,1

Анод накала

25 ~ 32

Анод-сетка

21 ~ 26

Максимум

Максимальное рассеивание на аноде (кВт)

0.45

Максимальная рассеиваемая мощность сети (Вт)

пг1-10;

пг2-120

Максимальное напряжение постоянного тока на аноде (кВ)

3

Максимальная частота (МГц)

50

Охлаждение

F

Масса (кг)

1

Дополнительно: Информация здесь может быть изменена в зависимости от вида товара.

Охлаждение: F - принудительное воздушное охлаждение S - водяное охлаждение Z - паровое охлаждение


В срок поставки:
Как правило, мы отправляем товары в течение 7 дней после подтверждения заказа; Некоторым товарам может потребоваться 15 ~ 21 дней, чтобы подготовиться к доставке, тогда мы сделаем все возможное, чтобы отправить их как можно скорее, или мы свяжемся с вами и дадим совет.

Для оптового заказа:
Если вы хотите разместить оптовый заказ, свяжитесь с нами для получения более выгодной цены и более выгодной стоимости доставки.

Обзоры продуктов могут быть выполнены после входа в систему, пожалуйста, нажмите здесь, чтобы войти

STC Navigator / Передающие трубки / Трубка gu-81m

STC Navigator / Передающие трубки / Трубка gu-81m

ГУ-81М

ПЕНТОД

Пентод ГУ-81М применяется в схемах автоколебаний и усиления мощности ВЧ аппаратуры.

ОБЩЕЕ
Катод: карбонизированный торированный вольфрам прямого нагрева.
Конверт: стекло, с основанием.
Высота: не более 260 мм.
Диаметр: максимум 202 мм.
Масса: не более 1 кг.


1, 2 - катод; 3 - сетка 1; 4 - сетка 2; 5 - отвод катодного центра; 6, С3 - сетка 3; A - анод

ЭКСПЛУАТАЦИОННЫЕ УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Температура окружающей среды, ° C От -10 до +55
Относительная влажность при температуре до +25 ° С,% 98
ОСНОВНЫЕ ДАННЫЕ
Электрические параметры
Напряжение накала В 12.6
Ток накала, А, не более 11
Взаимная проводимость (при анодном напряжении 2 кВ, напряжении 2-й сетки 600 В, анодном токе 200 мА), мА / В 4,5-6,5
Коэффициент усиления (сетка 1 - сетка 2) (при анодном напряжении 2 кВ, сетке 2 напряжения 600 и 500 В, анодном токе 200 мА) 2,5-4
Напряжение смещения (при анодном напряжении 2 кВ, напряжении сетки 2 600 В), В 116-160
Межэлектродная емкость, пФ:
Вход 25–32
выход 21–26
сетка 1-анод, не более 0.1
сетка 1-сетка 3 1-4
Выходная мощность (при анодном напряжении 2 кВ, напряжении сетки 2 600 В, напряжении смещения -200 В, амплитуде напряжения возбуждения сетки 1 300 В, токе анода не менее 450 мА, токе сетки 1 не более 20 мА, токе сетки 2, при максимум 220 мА), Вт, не менее 700
Предельные рабочие значения
Напряжение накала, В 11.6-13,4
Напряжение на аноде, В:
на частотах не выше 6 МГц 3
на частотах не выше 24 МГц 2,5
на частотах не выше 50 МГц 1.5
Напряжение сети 2, В 600
Анодный ток (среднее значение), А 0.6
Ток сети 1 (среднее значение), А 0,02
Ток сети 2 (среднее значение), А 0,2
Рассеивание, Вт:
анод 450
анод (кратковременное рассеивание) 600
сетка 2 120
сетка 1 10
Температура оболочки, ° С 350


Усредненные кривые анодных характеристик:
U f = 12.6В; U g2 = 0,5кВ;
( P и макс. )


Усредненные кривые характеристик сети с двумя анодами:
U f = 12,6 В; U g2 = 0,5 кВ


Усредненные характеристические кривые:
U f = 12,6 В; U g2 = 0,6 кВ


Усредненные характеристические кривые сетка-анод:
U f = 12.6В; U g2 = 0,5 кВ


Усредненные характеристические кривые сетка-анод:
U f = 12,6 В; U g2 = 0,6 кВ


Усредненные характеристические кривые:
U f = 12,6 В; U a = 2,5 кВ;
_____ анодно-сетка;
_ _ _ сетка 2

Главное меню | Все типы | Свяжитесь с нами | Форма заказа | Гарантия | Качество | Профиль Компании


Телефон / факс + 7-095-7748539 Электронная почта: contact @ube.ru Сайт: www.tubes.ru
Copyright © 1998 by Tubes.Ru. Все права защищены.

GU81m Усилитель

Я был поражен, когда впервые увидел пентод ГУ-81м. Этот пережиток холодной войны размером примерно со стандартную бутылку Nalgene и рассчитан на постоянное рассеивание мощности 450 Вт. Да пожалуйста, возьму два;)

Выше представлен усилитель класса A, который я построил на этих двух лампах в 2005 году (который, конечно, не использует GU-81m на почти максимальной мощности).В настоящее время я нахожусь в процессе внесения некоторых изменений в дизайн, поэтому вы можете ожидать некоторых обновлений в будущем, включая полные схемы и измерения искажений. А пока вы можете найти характеристики пластин для сделанного мной триода GU-81m и код для оптимизации модели ламп, который я написал.

Триод подключенный ГУ-81м

Решил использовать ГУ-81м как силовой триод, подключив экранную сетку к аноду. Чтобы использовать трубку в этой конфигурации, мне потребовалось провести новые измерения характеристик пластины.Это было сделано с использованием стандартной конфигурации, изображенной ниже, без измерения тока сети.

Измеряемые характеристики пластины - подключенный триод ГУ-81м

Моделирование и оптимизация

В этом проекте модернизации я хотел иметь возможность подогнать измеренные данные к модели, которая позволила бы мне смоделировать GU-81m в SPICE и получить разумные оценки характеристик пластины в неизмеряемых точках. Я решил использовать модель, описанную Норманом Кореном.Объяснение терминов в модели можно найти на его веб-сайте. Это империалистическая модель, напоминающая закон Чайлда-Ленгмюра.

Чтобы подогнать модель к данным, я использовал схему Нелдера-Мида, включенную в пакет python scipy.optimize. В качестве первого теста я хотел проверить, может ли модель восстановить характеристики 12AX7 из данных, оцифрованных Эмилиано Риал Верде. Результаты показаны ниже, при этом точки измерения представлены точками, а модель - линиями.

Следующим шагом была подгонка данных с подключенного триода ГУ-81м. Оглядываясь назад, мне жаль, что я не сделал больше измерений в целом и имел данные для напряжений в сети менее -60 вольт. Эта модель не была оптимизирована для точек измерения высокого тока, поскольку выходные трансформаторы будут ограничивающим фактором выходной мощности.

Код Python для оптимизации модели можно найти здесь.

Построение линий нагрузки

Скоро в продаже ...

GU-81M High Power 750W Pentode GU81M GU81 HAM Transmitting Generator Tube NEW

Номер позиции eBay:

152771888516

Продавец принимает на себя всю ответственность за это объявление.

Описание товара

Примечания продавца: «с хранилищем»
Модель: GU81M Торговая марка: ссср
MPN: Не применяется Тип: Трубка NOS

milimmd2015

Посетите мой магазин на eBay

Вопросы и ответы по этому товару

По этому элементу не было опубликовано никаких вопросов или ответов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Бельцы, Молдова, Молдова

Почтовые отправления:

по всему миру

Исключено: Российская Федерация, Молдова

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д'Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи Корея, SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVenezuelaVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 2 ед. Введите число, меньшее или равное 2.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов для почтового индекса

Этот товар не отправляется в Российскую Федерацию

Время отправки внутри страны

Обычно отправляется в течение 3 рабочих дней после получения оплаты.


Политика возврата

После получения товара отмените покупку в течение

Возврат будет произведен как

30 дней

Возврат денег или замена (на выбор покупателя)

Продавец несет ответственность за возврат почтовых расходов.

Платежные реквизиты

Способы оплаты

Мощный радиоламповый усилитель ГУ-81М. На белом фоне Фотография, картинки, изображения и сток-фотография без роялти. Изображение 12931848.

Мощная радиоусилительная трубка ГУ-81М. На белом фоне Фотография, картинки, изображения и сток-фотография без роялти.Изображение 12931848.

Мощная радиоусилительная лампа ГУ-81М. Изолированные на белом фоне

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

2800 x 4200 пикселей | 23.7 см x 35,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

2800 x 4200 пикселей | 23,7 см x 35,6 см | 300 точек на дюйм | JPG

Загрузить

Купить одиночное изображение

6 кредита

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 pyб

за изображение любого размера

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

GU81

Эйн Audion mit der Senderöhre GU81

фон Михаэля Цехетнера


Radiobasteln kann man im kleinen oder großen Stil betreiben, Diesen Satz muss man nur einfach wörtlich nehmen. И здесь der Empfänger für Erwachsene, Miniaturisierung war gestern, Большое красиво!

Alles шляпа eigentlich damit angefangen, dass ich mal einen Audion Empfänger mit Originalröhren aus den 30iger Jahren aufbauen wollte.Так mit schönen großen Röhren. Nach Durchsicht einiger Typen im Stil von EL 11, EF 6 beim Röhrenhändler kam dann schnell die Frage auf: Ja, gibt es da noch был größeres?

Ja, - es gibt! Und zwar die aus russischer Fertigung stammende GU 81 M, оригинальный вариант, mit neuwertiger Röhrenfassung gleich dazu, plus dem Hinweis: «Mit Niederspannung funktioniert die nie, die benötigt 3000 Вольт Anodenspannung. Mal sehen, dachte ich, packte das Teil nebst Fassung ein, schnappte mir ein passendes Netzteil für die Heizspannung aus der Firma (12.6 Volt bei 10 Ampere sollten es schon sein) und probierte den ersten Aufbau auf дер Steckplatine.

Mickymaus vor dem Mount Эверест: GU 81 M im Größenvergleich mit EC 92.450 Ватт Anodenverlustleistung sollten für`s erste genügen.

Der Provisorische Aufbau как Mittelwellen-Audion funktionierte auf Anhieb. Guter Empfang ist bei Anodenspannungen ab 10 Вольт vorhanden, es geht aber auch ohne.Bei rund 100 Watt (!) Heizleistung, умереть irgendwo hin muss, finden anscheinend auch genügen Elektronen ohne angelegte Spannung ihren Weg zur Anode.

Der Schaltplan

Beim Aufbau auf ein festes Chassis ist klar, dass eine klassische, fingerpitzengroße Mittelwellenspule vom Typ 402 Zwar Gut funktioniert, aber optisch nicht zu so einer großen Röhre passt.Фернер Зольтен Rückkopplungsspule und Abstimmung über Drehkondensator fein justierbar sein. Der Aufbau der Empfangsspule erfolgt nach einiger Überlegung auf D = 110 мм ПВХ Lüftungsrohr mit 1,5 мм² Schaltlitze als Wicklung. Die Rückkopplung auf D = 90 мм PVC Rohr mit 1 мм² Litze. Как Antrieb für die Verstellung der Koppelspule dient ein Winkelgetriebe mit Gewindespindel in der Spulenmitte. Умирает Bedingt zwar einigen Mechanischen Aufwand, lässt aber eine wirklich Feine Einstellung zu.

В meinem Fundus hatte ich schon seit einiger Zeit einen Schiebekondensator, im Prinzip также ein zu groß geratener Таухтриммер. Эйн richtiges Edelteil, wunderbar leicht und spielfrei auf einer Керамикачсе beweglich, noch originalverpackt, vermutlich aus militärischem Bestand. Мит einem Spindelantrieb versehen, sehr fein einstellbar. Grobeinstellung über den Obligatorischen Drehkondensator, Feinjustierung über Schiebekondensator.

Der elektronische Aufbau des Empfängers gestaltet sich unspektakulär. Der Kopfhörer ist direkt in die Anodenleitung geschaltet, штампы ergibt maximale Lautstärke. Eine Antennenkoppelspule wurde Zwar Ursprünglich vorgesehen, givet aber zuviel Empfindlichkeitsverlust, sodass die Антенна Direkt an die Empfangsspule angekoppelt ist. ПЯ мусс аллергия дазусаген dass meine Antenne nur aus 5 m Draht an der Innenwand meines Arbeitszimmers besteht und mit einer vernünftigen Außenantenne deutlich bessere Ergebnisse erzielbar sein sollten.

Ansicht фон унтен мит montiertem Schiebekondensator und Spindelmechanik für die Spulenverstellung

Был ein wenig überrascht, ist der Umstand, dass die Gewindespindel und die Führungsstange der Rückkopplungsspule, obwohl aus nicht magnetischem Edelstahl scheinbar doch eine gewisse Dämpfung веррсачен. Гм дем entgegenzuwirken, befindet sich innerhalb der Rückkopplung noch eine Spule, умри einseitig auf Masse gelegt, gegen das «Metall» abschirmen soll.Diese Maßnahme verbessert den Empfang erheblich.

Über kurze Verbindungswege braucht man sich keine allzu großen Gedanken Мачен, умри es bei den Abmessungen der Bauteile ohnehin nicht

Ночь ein Wort zur «inneren» Sicherheit. Der Kopfhörer nach klassischer Audion-Anordnung in der Anodenleitung liegt bekanntlich унтер Betriebsspannung.Bei einigen zehn Volt sicher kein Problem, man sollte абер nicht übertreiben. Im Internet trifft man immer wieder auf Берихте фон Amateurfunkern, die sich mit defkten Kopfhörern in die „Ewigen Jagdgründe“ befördert haben. Auch auf einen Koppelkondensator würde ich mich an dieser Stelle nicht verlassen. Einzig sichere Methode bei höheren Spannungen ist laut Literatur die Verwendung eines Übertragers. Diesen Aber Bitte mit Primär - унд Sekundärwicklungen auf getrennten Schenkeln!

Und dann ist der Radio Fertig, черствый романтик Schummerbeleuchtung und Handwärmeinrichtung für kalte russische Winternächte.Der Empfang ist übrigens besser, wenn die Heizung nicht auf Nennleistung arbeitet, sondern auf 10 Volt beginzt wird. Man erinnere sich an die Audions aus den Anfangstagen. Diese waren alle mit regelbarer Stromversorgung дер direkt geheizten Kathoden (шляпа Die GU - 81 auch) ausgerüstet.

Das Fertige Gerät

Zum Schluss noch einige «Impressionen»:

Betriebsbereit angeschlossen

Auch как Nachttischleuchte nicht zu verachten

Empfang bei 805.6 кГц, Радио на 3

Das Ganz Dicke Ende: 10 Volt Heizung Bei 8 Amper


цурюк

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
