Монтаж электрощитка в частном доме своими руками: Электрощит своими руками для частного дома

Содержание

Установка электрощита в частном доме во Владивостоке

Установка электрощита в частном доме

Сборка электрощита в частном доме своими руками ehto

Это означает, что при недопустимых нагрузках возникшее нарушение изоляции приведет к появлению тока утечек на землю, который «почувствует» УЗО и снимет напряжение со схемы электрооборудования, предотвратив возникновение пожара. Объединяем все автоматы и УЗО при помощи специально предназначенных для этого медных шин в изоляции. Снизу в автоматы заводим провода от потребителей. В самом упрощенном варианте потребуется использовать: вводной автоматический выключатель, способный полностью снять нагрузку с оборудования дома при ручном или автоматическом срабатывании; дополнительные автоматы для отключения потребителей, выделенных в отдельные группы. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Во всех случаях размещения в щитке фазной шины «L» и рабочего нуля «N» необходимо использовать для них изолированные корпуса.

Но при заменах счетчика потребуется снимать напряжения с питающей. Подвод питания к автоматам выполняется сверху, а отвод нагрузки снизу. Основные требования к электрощитку Выбор модели щитка можно делать после окончания составления проекта электрической схемы дома с учетом полного определения количества коммутационных и защитных аппаратов. Поэтому в данном случае, пришлось просто пронумеровать автоматы.

Схема электропроводки в частном доме » Домашняя работа

В итоге, после выполнения всех работ у Вас электрощиты будут выглядеть следующим образом. Как обслуживать электрощит Электрический щит необходимо регулярно обслуживать. Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов: Общей нагрузки, рассчитываемую по мощности каждой группы; Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома; Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).

Монтаж и подключение электрощита- это  сложный и ответственный этап электротехнических работ, который проводится только после снятия напряжения! Но не все, так радужно.

Сечение жилы в гребёнке должно быть не менее 10 мм/кв. При покупке гребёнки, отдельное внимание обратите на её вес и толщину. Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. В распределительном щите ПВ3. Всю новую проводку мы сводили в одно место в коридоре. Ноль со счётчика приходит на неизолированную нулевую шину из комплекта щитка.

Схема электропроводки в частном доме

Частный дом может быть выполнен как одноэтажным, так и многоэтажным зданием с различным количеством пристроек, снабженных всевозможным электрическим оборудованием и приборами. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Разрешается зажимать под один зажим до трёх проводов. Сегодня Я подробно расскажу как самостоятельно собрать и подключить электрический щиток в доме, квартире, даче, офисе, гараже. Многожильные провода опрессовываем кабельными наконечниками.

Ввод в дом от опоры ВЛ-0,4 кВ проводами СИП. А фаза идет перемычками с вводного, но если у Вас Диф-автомат, то с этой схемы выпадает автоматический выключатель. Старый квартирный щиток с предохранителями, перед началом модернизации необходимо определиться с нагрузками всех электрических приборов, просуммировать и проанализировать их чтобы создать небольшой запас мощности. В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Такая схема получается вполне рабочей, но занимает довольно много места, а в нагромождениях проводов сложно разбираться. Правильная маркировка и подробное описание составных элементов щитка в будущем сбережет много времени, нервов и поможет быстро устранять возникающие неисправности в сети.

Сборка и монтаж распределительного электрического щита

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. В противном случае, следует обращаться к специалистам.

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

  1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту.
    Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
  2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
  3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
  4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения).
    Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора. После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

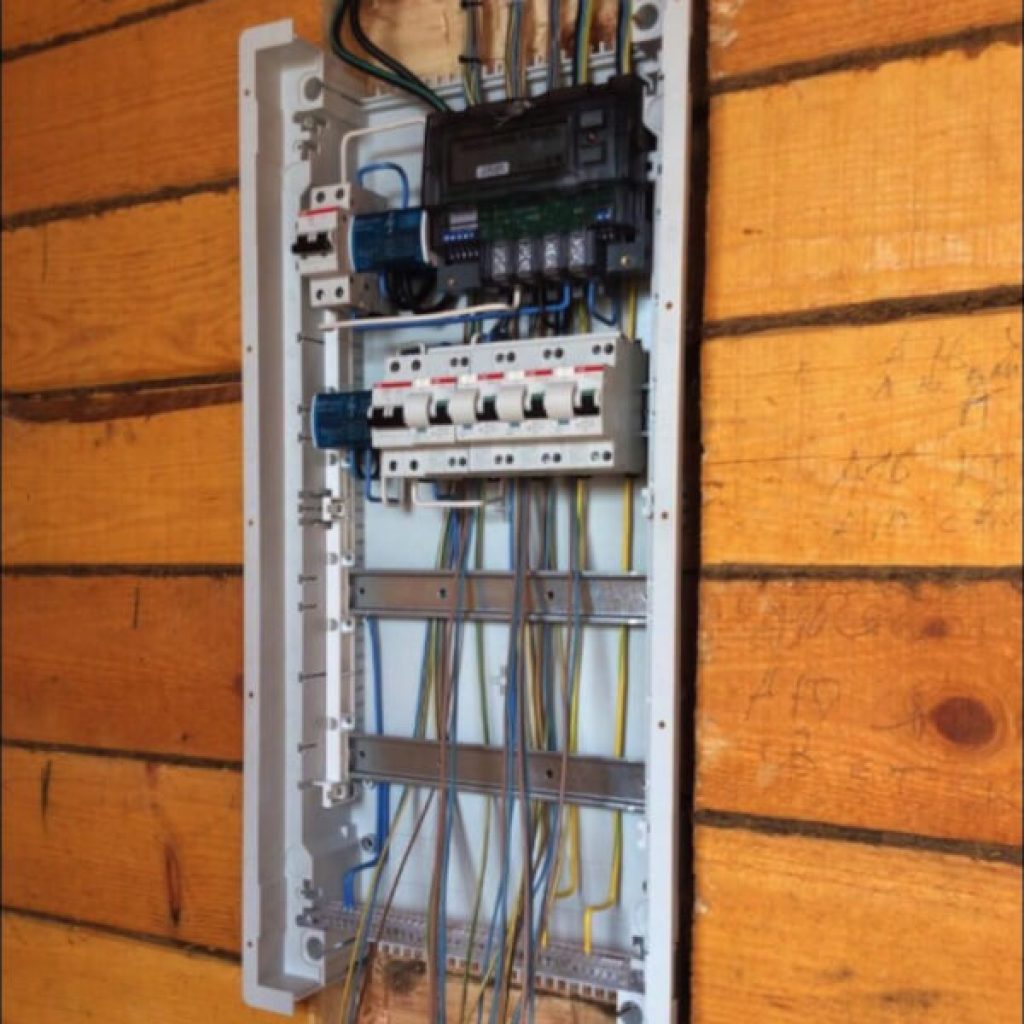

Сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап - установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине.

В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке - например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;
  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник - с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Проводники и электрические подключения

Техника установлена, остается только развести проводники, не образуя при этом громоздкую паутину. Установим для начала, что на один клеммный зажим может подключаться только одна жила. Если нужно несколько — потрудитесь обжать их гильзовым наконечником и прикрыть оголенные концы термоусадкой. Перед фиксацией в зажиме жилу нужно свернуть в небольшую петельку.

Второй момент: для модульных устройств, как правило, не имеет значения, с какой стороны вы подводите напряжение, а с какой забираете. Правило подключения на верхние клеммы применимо только для техники панельного монтажа со съемным корпусом, чтобы в отключенном состоянии приводной механизм мог быть обслужен.

Если монтируете на весу — первым делом разводите отходящие линии, пропускайте жилы под DIN-рейку и тяните к точке подключения. Сложенные излишки кабеля удобно прятать в «карман» между автоматами и задней стенкой. Все жилы пакуются в шлейфы согласно назначению с помощью нейлоновых стяжек. Отдельно соединяется пучок нулевых проводов, отдельно заземление, каждая из этих двух групп имеет свой маршрут прокладки. Фазные провода лучше паковать по рядам, то есть доводить шлейф вертикально до рейки, а потом распускать его по сторонам. Так в технологическом зазоре останется место для прокладки соединительных перемычек.

Для подключения одного ряда автоматов удобно использовать соединительную изолированную гребенку. Они бывают одно- и трехрядные, если какой либо автомат в ряду нужно запитать из другого источника, достаточно просто откусить контактную площадку. Один важный признак отличает гребенки — способ подключения к модульной технике. Гребенка может иметь длинные прямоугольные площадки под стандартные клеммные зажимы, однако в ряде случаев ножки имеют специальную форму под соответствующее гнездо в модульном компоненте. Как пример можно назвать продукцию крупных производителей электромонтажной продукции, где используются площадки раздвоенной формы для посадки под затяжной винт, то есть одновременно одним зажимом можно подтянуть и жилу кабеля, и площадку гребенки. В ином случае приходилось «перекидывать» питание, устанавливая по вводному автомату в каждом ряду.

Вспомогательные приспособления

При сборке щитков могут стать хорошим подспорьем всевозможные расходные материалы. Так, для группировки защищенных УЗО линий их нулевые проводники нужно обязательно собирать на отдельную колодку, которая имеет от 6 до 18 отверстий с винтами и пластиковый корпус для установки на рейку. Размещать колодки рекомендуется на краю ряда, чтобы их закрывала лицевая панель.

Фиксировать автоматы от сдвига помогут ограничители хода с винтовыми или пружинными фиксаторами. Если внутри щитка выполняются расключения проводки потребителей, что часто практикуется в групповых сборках, для соединения используют пружинные клеммники, например, WAGO.

Крупные производители щитового оборудования снабжают щиты обширным перечнем полезных расходных деталей. Здесь и фиксаторы кабеля, и уплотнители вводов, заглушки для лицевой панели и даже специальные рамки с направляющими, позволяющие «выкатить» каркас с навесным оборудованием для более удобной сборки.

Пусконаладочные работы и эксплуатация электрощитка

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой "Тест" проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение. Монтаж электрощитка – пошаговое руководство по сборке своими руками

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Видео - сборка щитка

"ИНТЕХ" - инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Сборка и установка электрического распределительного щита по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на сборка и монтаж распределительного щита, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО "ИНТЕХ":

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Установка электрощита навесного, крепление щита, автоматов, проводов



Вступление

В этой статье рассмотрим пошаговую установку электрощита навесного по месту. Здравствуй Уважаемый читатель! После выбора места для установки и комплектации навесного распределительного щита приступаем к его непосредственной установке. Рассмотрим пошагово все этапы установки навесного щита и начнем с подготовки инструмента.

Инструмент для установки навесного электрощита

Для установки щита понадобится следующий инструмент:

  • Дрель ударная электрическая или перфоратор;
  • Набор сверл по типу стены, на какой будет ставиться электрощит;
  • Строительный уровень;
  • Измерительная рулетка;
  • Набор отверток;
  • Пассатижи;
  • Кусачки;
  • Нож или специальный инструмент для зачистки изоляции проводов;
  • Бирки для маркировки проводов;
  • Изолента;
  • Карандаш.

После подготовки инструмента и корпуса электрощита можно приступать к его установке.

Разметка места для установки электрощита навесного

Электрощит должен быть, установлен строго вертикально или горизонтально, как больше нравится. Высоту установки электрощита лучше выбрать 1,5-1,7 метра для удобства дальнейшего обслуживания.

Перед началом работ корпус электрощита нужно разобрать на составные части.

На корпусе электрощита есть технологические перфорированные отверстии для ввода в электрощит электрических кабелей. Их, как правило, больше, чем нужно.

Нужно выбрать предполагаемые места ввода кабелей в щит и выломать технологические отверстия.

Примечание: Устанавливать навесной электрощит можно как до электромонтажа электропроводки, так и после. В зависимости от вида электропроводки электрические кабели вводятся в щит сверху или/и снизу, через боковые стенки, либо через заднюю стенку электрощита.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Начинаем сборку электрощита

6.Для начала установим в электрощит Дин-рейки (3) и клемные колодки(1,2).

Для их установки в основании электрощита сделаны специальные крепления. Места креплений зависят от производителя электрощита. Обычно соединительные колодки крепятся вверху или внизу щита.

Дин-рейки крепятся поперек щита в центре, в один, два, три или четыре ряда. Соответственно щиты называются однорядные, двухрядные, трех и четырехрядные.

Осталось немного.

7.Нужно завести в электрощит все провода и электрокабели. Предварительно разложить электрокабели по корпусу электрощита справа и слева.

При большом количестве проводов разложить их под дин-рейками.

Установка автоматов защиты и управления

8. Автоматы защиты и управления нужно устанавливать по схеме электрощита. Автоматы должны быть приготовлены заранее. Установку автоматов лучше начать с вводного автомата. Обычно, в электрощите для квартиры, вводной автомат устанавливается сверху, слева. Далее устанавливаются автоматы защиты первого ряда.

9.Последовательность установки автоматов защиты регламентируется только удобством монтажа. Желательно распланировать установку автоматов таким образом, чтобы кабели и провода электропроводки минимально пересекались друг с другом.

10.Перед установкой автоматов защиты нужно снять изоляцию с электрокабелей и разложить провода по корпусу щита. Все кабели нужно промаркировать, тоесть пометить, откуда и куда они идут. Вообще говоря, маркировать кабели нужно сразу при их прокладки и подводе к электрощиту.

11.После установки каждого ряда автоматов, лучше сразу их коммутировать (подключить). К верхним клеммам автоматов защиты подключаются фазный вводной провод. Тоесть все верхние клеммы автоматов защиты должны быть подключены к общему фазному проводу, отходящему от фазного вывода вводного автомата или общего вводного УЗО (Устройство Защитного Отключения), при его использовании.

На рисунке это видно достаточно понятно.

Вводные клеммы автоматов лучше соединить специальной гребенкой. Гребенки бывают однофазные, двух и трехфазные, в зависимости от полярности соединяемых автоматов.

При необходимости подключить к вводной клемме гребенки вместе с проводом лучше использовать клемный соеденитель. Клемный соединитель имеет штырек для одновременного подсоединения вместе с гребенкой и гнездо для подсоединения провода (смотри рисунок).

12.После установки всех автоматов защиты остается подсоединить нулевые провода электропроводки к общей соединительной колодке. Провода заземления подсоединить к другой соеденительной колодке.

Важно! Все нулевые провода (N) и провода защитного заземления(PE) должны быть строго подключены к разным колодкам. Нельзя подсоединять нулевые и защитные провода к одним клеммам. Лучше нулевую клемную колодку и клемную колодку для защитных проводов установить в разные места электрощита.Категарически запрещено обьеденять N и PE провода разных групп электропроводки (ПУЭ,п. 7.1.36).

13.После коммутации всех проводов нужно проверить работоспособность электрощита. Для этого нужно поставить рычаги управления автоматов в положение, выключено. Подать электропитание на вводной автомат. Последовательно включая каждый автомат нужно проверять наличие электропитания на включаемой линии.

14. По завершению проверки, отключите вводное питание;

15. Уложите и закрепите провода по контуру корпуса электрощита;

16. Закройте защитную крышку электрощита. Предварительно на крышке надпишите какой автомат, что отключает;

Если дверца электрощита идет отдельно от корпуса, остается установить дверцу по месту. Также если дверца непрозрачная, наклеить на неё схему электропроводки помещения. Закрыть дверцу электрощита.

Все! Работы по установке и подключению электрощита навесного закончены!

Пример установки навесного электрощита при скрытой электропроводке под потолком

Другие статьи раздела: Электромонтаж





Установка электрощита своими руками

Задумываясь о ремонте, мы всегда задумываемся в первую очередь о том, как и где организовать проводку. Согласитесь, что ни одни дом сегодня не обходится без электричества и это прекрасно! Но главное, организовать электричество максимально продуманно. Помимо своей функциональности, электрическая сеть должна быть грамотно распределена в целях безопасности. Данной способностью наделен электрический щиток, который в любом случае присутствует в любом доме.

Инженерия максимально отстраненно относится к нашим чувствам и переживаниям, так как она основывается на точных науках. Перед тем, как заняться монтажом электропроводки, требуется собрать все данные и понять, как сделать все правильно, чтобы не навредить! Стоит отметить, что сборка и установка электрического щита самостоятельно возможна, но только в том случае, если вы прекрасно понимаете процесс.

Для чего требуются электрощиты

У данного определения существует несколько наименований — электрический щиток, распределительный щит (щиток), главный распределительный щит, групповой щиток. Но как бы вы его не называли, понятие само не изменится. И как же он применять:

  1. Электрощиток применяет энергию внешнего источника.
  2. Электрический щиток распределяет энергию по группам потребителей.
  3. Такое устройство предназначено для защиты электропроводки от коротких замыканий и высоких токовых нагрузок.
  4. Электрические щитки, которые производят в наше время следят за качеством электроэнергии и, при необходимости, реагируют на это сами или подключают другие устройства.
  5. Основное назначение такого устройства — обеспечение безопасности, от поражающих факторов электрического тока.

На такое небольшое устройство возложено достаточно много важных функций. А значит, при выборе электрощита и в процессе его монтажа не стоит допускать ошибок.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.

Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.


Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм2 и автоматического выключателя с номиналом 32 Ампера.

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).

Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.


С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Сборка и монтаж электрического щита

Электрический щит — сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

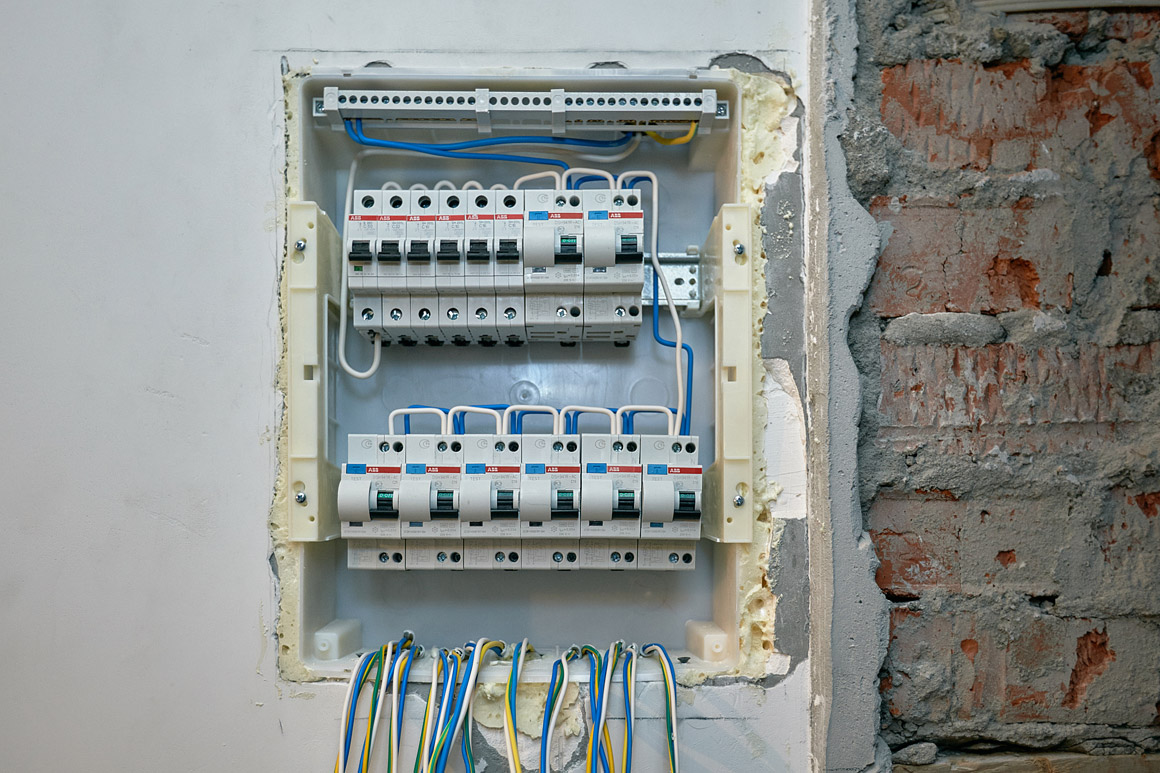

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола.

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того.


Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

ГК ПрофЭлектро регулярно обучает своих сотрудников, чтобы повысить их квалификацию. Мы с удовольствием поможем подобрать качественное оборудование по лучшим ценам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

  1. Розеточная группа

  2. Освящение

  3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

  4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

  1. Вводный автомат

  2. Электросчетчик

  3. Однополосный автомат

  4. Нулевая шина

  5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Правильный электромонтаж: сборка и монтаж распределительных щитов

Сборка распределительного щита - довольно сложный процесс, заниматься которым не рекомендуется без определенного опыта работы в сфере энергоснабжения. Ведь именно от правильности сборки и монтажа распределительного щита зависит снабжение дома электроэнергией. О том как самостоятельно выполнить электромонтаж своими руками узнаем далее.

Оглавление:

  1. Электромонтаж частного дома своими руками: технология и порядок проведения работ
  2. Электромонтаж своими руками схема и сборка щита

Электромонтаж частного дома своими руками: технология и порядок проведения работ

Сборка и установка распределительного щитка является довольно сложным процессом, для проведения которого необходимо обладать определенным опытом в проведении подобного рода работ. Существует несколько этапов проведения сборки распределительного щитка. В итоге, получившийся щит должен отличаться безопасностью эксплуатации, удобством и каждый из его элементов должен стать частью одной большой системы. Главными функциями распределительного щита в доме является:

  • выполнение контроля потребляемой энергии;
  • контроль потреблений и разного рода цепей;
  • селективная защита.

Для организации щита необходимо иметь минимальные навыки работы в выполнении электромонтажных работ. На начальном этапе работы производится проектирование электрического щита. Эта работа выполняется после монтажа всех цепей и укладки проводов. На начальном этапе работы производится разработка рабочих чертежей, определение схемы выполнения монтажных работ.

Начните работу с организации списков всех потребителей электричества в доме, то есть необходимо определить каждый провод, который подходит к щиту. Для его обозначения используйте специальную нумерацию.

Организация системы электроснабжения производится однотипно, поэтому поняв принцип работы, составить схему не составит особого труда. Отдельно обозначьте розетки, расположенные в каждом помещении, отдельно приборы осветительного назначения. При наличии в доме приборов, которые не подключаются к розетке, а направлены непосредственно на работу от щита, они также обозначаются в проектной документации.

То есть, составляя проект для монтажа электрощита необходимо указать розетки отдельно по каждому помещению, а также световые приборы и оборудование, которое подключается непосредственно к щитку. Высокой компактностью и удобством в эксплуатации отличается подключение каждого прибора через индивидуальное УЗО, однако такая схема требует большого количества проводов для ее организации и она отличается внушительными размерами.

Учтите, что подключение телефона и других приборов, которые потребляют мало электроэнергии используется специальный бокс. После создания списков производится внесение всех данных в таблицу.

На следующем этапе производится создание схемы выполнения электромонтажных работ. Каждый современный щит отличается наличием модулей, на котором фиксируются унифицированные приборы. На схеме необходимо указать количество модулей и их тип - одно-, двух- или трехместные. Учтите, что от количества модулей зависит порядок формирования рядов.

Далее производится выбор устройств, с помощью которых будет организовываться электромонтаж. Прежде всего, необходимо определиться с корпусной частью. Для этих целей потребуется наличие правильного ящика. Если работы производятся в квартире, то достаточно использования встроенного варианта. Для частного дома оптимальным станет прибор из пластика или из металла. Обратите внимание на качество материала, из которого выполнен корпус распределительного щитка. Ведущие европейские производители изготавливают одни из самых лучших моделей щитков. При наличии большого количества проводов в квартире, рекомендуем приобрести щит со съемными стенками. Некоторые модели предполагают возможность передвижения специальных реек.

Учтите, что выбирая ящик или корпусную часть щитка, всегда нужно оставлять запас на несколько модульных проводов.

На следующем этапе выполнения электромонтажа дома своими руками производится выбор модульных устройств для организации щитка. Для этого необходимо приобрести устройства в виде защитных автоматов, дифференциальных приборов, контакторов, реле, на рейки производится монтаж модульных розеток, шин, трансформаторов, питательных элементов, устройств, обеспечивающих контроль и управление.

Выбирая данные приборы, обратите внимание на такие характеристики:

  • оптимальное значение рабочей силы;
  • скорость на которой начинается срабатывание автоматов;
  • тип отключение приборов;
  • оптимальное значение срабатывания контактора.

Данные параметры определяются индивидуально под каждую цепь. Учтите, что система должна отличаться балансировкой. При наличии слабого потребления электроэнергии, монтаж слишком мощного автомата будет неуместным, так как систему не будет надежно защищена от перенапряжения.

Отключение цепей должно быть индивидуальным и независимым, таким образом, удается добиться необходимой селективности. При возникновении проблем, цепь, на которой имеются неполадки будет отключена, а все остальные будут работать.

Автоматы должны быть оборудованы специальной уставкой, которая определяет время их срабатывания. Например, при наличии в схеме нескольких автоматов, мощностью в двадцать пять ампер, потребитель должен выполнить монтаж такого устройства, которое обеспечивает их отключение на протяжении 0,2 секунд, а следующий автомат отключается уже через 0,5 секунд.

Значение номинального тока устройства защиты определяется комплексно в комбинации с подчиненными автоматами. Данное значение должно превышать номинальный ток, чтобы изначально выполнялось отключение автомата, а затем уже устройств. В противном случае, существует риск повреждения устройства защиты, которое отличается высокой стоимостью, по сравнению с обычным автоматом.

Значение тока отключения устройства защиты характеризует его чувствительность. Устройства, обеспечивающие быструю защиту монтируют в ванных комнатах, вблизи стиральных машин, бойлеров и другого дорогостоящего оборудования. Для того, чтобы обеспечить пожарную безопасность приборов необходимо установить такую модель, которая отличается током срабатывания в 150-300 миллиампер.

Электромонтаж своими руками видео:

Далее следует приобрести дополнительные материалы в виде реек и хороших шин. Рейка имеет форму планки, на которой расположены отверстия. Токоведущие участки шин должны закрываться с помощью крышек. Кроме того, следует приобрести шину, которая будет обеспечить нулевое подключение и заземление.

При необходимости в подключении к шине более чем одного проводника, необходимо дополнительно запастись клеммными колодками, с помощью которых удастся разветвить провод аккуратно и надежно. Их проектировка также выполняется на специальной рейке.

Для обеспечения передачи тока между устройствами модульного типа в виде автоматов и устройств защитного отключения, необходимо дополнительно использовать изолированные гребенки. С их помощью удается добиться хорошего контакта между приборами, а также способностью выдерживать большое напряжение, экономии времени и улучшении энергоэкономических показателей.

Возможен вариант приобретения различных по длине приборов, для дополнительной изоляции они комплектуются заглушками, чтобы выполнить подключение сразу на два или три ряда.

Для раздачи фазы между рядами используйте один кусок провода, который обжимается специальным наконечником. Длина такого провода должна превышать один сантиметр. Для зажима сразу двух проводников внутри автомата, воспользуйтесь наконечником двойного типа. Выделяют большое количество наконечников, рассчитанных на разные по размеру жилы и на различное количество проводов.

Электромонтаж своими руками схема и сборка щита

Перед началом выполнения работ, организуйте дополнительное освещение над рабочей зоной. На отдельном столе установите весь инструмент, который потребуется в процессе проведения работ. На стену установите кронштейны, которые позволяют выполнить временную подвязку провода. Установите ранее созданную схему монтажа щитка на видное место, чтобы она всегда была у вас перед глазами. Проверьте наличие необходимого оборудования. Позаботьтесь об обесточивании вводного провода.

Особенности электромонтажа своими руками в частном доме:

  • изначально следует начать со сборки распределительного ящика;
  • удалите все заглушки, оборудуйте отверстия под все провода;
  • установите рейки специальные, а также шины и нейтрали;
  • демонтируйте дверь, при необходимости;
  • установите кронштейны для монтажа.

Далее производится временная фиксация ящика на стене. Для проверки его качества внимательно осмотрите нишу. Далее производится демонтаж прибора, монтаж проводов, разводка перемычек и монтаж автоматики.

Изначально все провода подгоняются по длине, однако учтите, что небольшой запас все же должен присутствовать. При наличии большого количества проводов на стене, одна из часть подводится с верхней части, а вторая с нижней. Поэтому, заранее нужно сгруппировать и распределить провода. Далее производится удаление внешней изоляции на кабеле. Для этих целей используйте специальный инструмент, который предотвратит повреждение первичной изоляции.

Обратите внимание: снимая внешнюю изоляцию возможно случайно задеть маркировку провода, в таком случае, провод нужно подписать с помощью маркера. Поэтому, выполняя чистку также и маркируйте провода. Для этих целей воспользуйтесь малярным скотчем, на который уже наносится отметка о назначении кабеля.

Во внутреннюю часть щита устанавливается проводник и кабель вводного типа. При этом, производится разравнивание проводов одним слоем. Далее определяются типы автоматов, на которых выполняется подключение проводов.

Следующий этап - установка приборов модульного типа на рейках. В соотношении со схемой соблюдайте номинальные значения между устройствами. Изначально фиксируется устройство защитного отключения, далее производится монтаж автоматов. На завершающем этапе выполняется установка самостоятельных защитных автоматов и дополнительных устройств модульного типа.

Учтите, что установка всей автоматики производится постепенно. Возможен вариант монтажа одной рейки и автоматики на ней, а затем следующих реек. Далее производится монтаж счетчика и определение его места на поверхности щитка.

Одним из главных процессов электромонтажа на даче своими руками является выполнение коммутации. Для этого, жила каждого провода соединяется с определенной цепью на автомате или шине. В процессе выполнения коммутации необходимо обратить внимание на такие рекомендации:

  • работы проводятся в определенном порядке - например слева направо или наоборот;
  • подключение жилы на фиксационных точках, при этом излишки обрезаются ножом;

  • выполнение монтажа кабелей внутри щита также выполняется с соблюдением определенного порядка, например, в вертикальном или горизонтальном направлении, при этом поворачивать провода нужно только под углом в 90 градусов;
  • зачистка проводов выполняется приблизительно на 10 мм, для этих целей используется специальный инструмент;
  • на поверхность мягких жил необходимо установить специальные заглушки в виде наконечников;
  • концы провода монтируются под конечными частями автомата;
  • напряжение подводится к коробке автомата с верхней части, а проводник - с нижней, данный стандарт является общепринятым;
  • проверьте надежность соединения проводов, обратите внимание, чтобы медные провода не выступали из-под автомата;
  • для сборки нескольких проводов между собой используйте пластиковые стяжки и устанавливайте их за поверхностью реек.

Далее производится раздача фазы и нуля, с помощью модульных устройств. Для обустройства основной переброски, используйте ранее приобретенные гребенки или самодельные перемычки.

Далее выполняется подключение вводного кабеля. Для этого, провод нужно зажать перед главным автоматом в виде фазы и ноля, одна из жил, которая отвечает за заземление устанавливается на шине. Фазные и нулевые провода соединяются со счетчиком или в соотношении со схемой производится их дальнейшая разводка.

На завершающем этапе электромонтажа потолка своими руками выполняется подключение изделий и поочередная подача нагрузку на каждую линию. Если система работает исправно, подавайте напряжение на все линии. Для тестирования каждого прибора защиты нажимайте на определенную кнопку. Отключение напряжения на цепи является свидетельством правильной работы прибора. Промаркируйте автоматические приборы, установите схему на дверце, выполните монтаж крышки на корпусную часть.

Длительность эксплуатации щитка определяет качественные работы по электромонтажу деревянном доме руками. Использование качественных материалов от проверенных поставщиков позволяет в итоге получить хороший электромонтажный щит, который отличается бесперебойной работой и хорошим электроснабжением дома.

Электромонтаж в деревянном доме своими руками видео:

Электрощитки для квартир - установка и сборка своими руками, схема подключения устройства

Основная задача, которую выполняет квартирный электрощит – это учет и распределение электроэнергии между потребителями в квартире. Кроме этого, он должен соответствовать всем нормам электробезопасности.

Электрощит состоит из корпуса, сделанного из металла или специального пластика. В этом корпусе монтируется электрическая аппаратура и клеммные колодки для разводки электрических проводов.

Пластмассовые корпуса делают со специального пластика, способного выдерживать значительные термические нагрузки. Они имеют красивый внешний вид. Легко могут вписаться в любой интерьер.

Металлические корпуса делают методом сварки. Затем их покрывают краской. Краска будет служить в качестве диэлектрика. Пластмассовые и металлические шкафчики выпускаются в различных модификациях. Поэтому, всегда можно подобрать подходящий вариант.

Электрощитки служат для приема и распределения электрической энергии между потребителями в квартире. Обычно, в них устанавливаются приборы учета электрической энергии. Также, в них заложены дополнительные функции, связанные с защитой от коротких замыканий, различных перегрузок, перепадов напряжения.

Виды

Кроме материала изготовления – металлические или пластмассовые, электрощиты можно разделить на два больших вида по способу исполнения: накладные и встраиваемые.

Накладные

К преимуществам накладных щитов можно отнести то, что они устанавливаются непосредственно на стену, крепятся к ней с использованием дюбелей, шурупов, или других креплений.

Часто, выбор крепежа обусловлен материалом стены.

Установка такого электрощита имеет много преимуществ:

  1. Для него не потребуется делать нишу в стене. Это позволит сэкономить на работе, связанной с шумом и грязью.
  2. Такой электрощит подойдет для монтажа скрытых и открытых проводок.
  3. При необходимости, его легко заменить электрощитом большего размера, где будут установлены дополнительные модули.

К недостаткам в основном относят тот объем пространства, которое он занимает. Накладные щиты выступают на десять, и более сантиметров от стены.

Встраиваемые

Такие электощитки изготовляются для установки в специально сделанную нишу внутри стены. Обычно, крепятся они в нише раствором гипса. Используются для скрытой проводки.

Если ниша для установки не была сделана на этапе строительства стены, то процесс её выбивания принесет много шума и грязи. Встраиваемые электрощиты могут быть в металлическом и пластмассовом исполнении.

Следует отметить, что только металлический щит будет закрываться вровень со стеной. Пластмассовый будет выступать в среднем до 12-15 мм. При проектировании такого электрощитка необходимо учесть возможность дальнейшего расширения элементной базы. Замена такого щитка потребует капитальных ремонтных работ.

Сборка

Собрать электощиток для квартиры своими руками для многих будет легкой задачей. Для этого понадобятся минимальные познания в электротехнике, и умения работать с некоторыми инструментами электрика.

Первым делом, вам надо определить, какая есть, или будет электрическая сеть квартиры. На основе этих данных определим, какую электрическую аппаратуру надо установить в электрощиток квартиры.

Если взять самый простой вариант, то для монтажа понадобится прибор учета, электросчетчик. Автоматический выключатель на входе, его мощность должна соответствовать максимально разрешенной мощности квартиры.

После автоматического выключателя необходимо подключить УЗО – устройство защитного отключения. Также, понадобятся пару выключателей для подключения нагрузки после прибора контроля. Один обычно управляет цепью освещения, второй управляет силовой цепью, к которой подключены силовые электроприборы.

Чем больше квартира, тем больше понадобится автоматических выключателей, и клеммных колодок, их применяют для удобства монтажа. В районах с некачественным электроснабжением, где характерны большие перепады напряжения, в электощиток могут устанавливать стабилизаторы напряжения.

Составив список необходимых компонентов, надо выбрать размер и тип электрощита, будет он навесного или внутреннего исполнения. Хочется сразу заметить, при наружной проводке, есть только один выбор – навесной шкаф.

Для сборки электрощита, понадобится небольшой набор электрика. В него войдут несколько различных отверток, пассатижи, бокорезы, маркер для маркировки контактов, электрический мультиметр, шуруповерт, монтажный нож.

Схема

В отличие от разводки проводов в электрощите в частном доме, квартира не имеет столь жестких ограничений по электрическим схемам. В ряде случаев, можно обходиться и без схем при подключении квартиры к общей электросети.

Но она пригодится по многим причинам. С ней гораздо проще совершить монтаж электрощитка, а в случае возникновения неисправности, или проведения модернизации, её наличие сможет сильно помочь. Конкретных правил к рисованию не существует.

Можно нарисовать от руки схематически, или прибегнуть к помощи специальных инженерных программ.

Простейшая схема будет иметь примерно такой вид:



Процесс создания электрической схемы можно разбить на несколько этапов. На первом этапе, определяется, какая разводка электрических проводов находится в квартире. Затем, потребители разбиваются на группы. На основании полученных результатов рисуют схему.

Установка

Когда нарисована схема, куплены все комплектующие, выбираем тип шкафчика: навесной или встраиваемый.

Будет сделан он из металла или пластика – принципиальной разницы при монтаже нет:

  1. Процесс монтажа начинается с закрепления шкафчика будущего электрощита на стену, или установка его в нишу.
  2. Далее, необходимо завести в него все провода, подающее напряжения, и те, которые пойдут в различные комнаты к устройствам потребителям.
  3. Проводим зачистку жил проводов для подключения их к клеммам. На этом этапе желательно пометить маркером назначение проводов. Некоторые предпочитают использовать кабельные наконечники при монтаже. Такие наконечники хороши в случае использования многожильного провода. Для их применения понадобится специальный инструмент. Правда в некоторых случаях, можно обойтись пассатижами.
  4. Закрепляем в шкафчике DIN-рейку. Для крепления подойдут саморезы. На линейку будет крепиться аппаратура.
  5. Крепим на рейке всю необходимую аппаратуру. Счетчик электрики можно крепить на этой линейке, или на другом выделенном месте. Обозначьте маркером устройства.
  6. Производим установку заземляющей и нулевой шины.
  7. Во многих случаях возникает потребность установки клеммных колодок.
  8. Подготовьте соединительные провода, для монтажа аппаратуру в щитке.
  9. Проведите соединения приготовленными проводами аппаратуры, руководствуясь нарисованной схемы. При соединении помните, на автоматические выключатели подающее напряжение должно поступать сверху. Не забывайте маркировать провода.
  10. Пригласите представителя с энергосбытовой организации для проверки и пломбировки счетчика.

Монтаж электрощита в квартире лучше проводить в месте, близком к входу подающего кабеля. К нему должен всегда быть быстрый доступ. Его нельзя заслонять различными предметами мебели. Помните о пожарной безопасности.

Для монтажа навесного шкафа, лучше брать пластмассовый корпус. Для встраиваемого – металлический. У него дверца будет заподлицо со стенкой.

При замене щитка в старой квартире, лучше поменять и проводку. Электрические провода, со временем могут терять свою изоляцию. Она трескается и становится хрупкой. Это может впоследствии привести к проблемам.

Статья была полезна?

0,00 (оценок: 0)

Ваш путеводитель по обновлению электрической панели для вашего дома

Обдумывали ли вы модернизацию электрической панели для вашего дома? Вы видели признаки того, что вам нужно обновление? Вам рекомендовали обновление? Вы ищете способы повысить ценность своего дома? Вам интересно, сколько стоит замена электрической панели для вашего дома?

Есть множество причин для размышлений об обновлении электрического обслуживания. Однако сегодня они нужны многим домам, и домовладельцы обычно откладывают это делать.

Итак, хорошо, что вы начали думать об этом!

В этой статье мы обсудим весь процесс - от начала до конца.

Что такое модернизация электрического щита?

Понимание того, что влечет за собой процесс электрического обновления, очень важно, даже если многие люди этого просто не знают. Если у вас не было заметных проблем с вашей электрической системой, у вас не было особого стимула узнавать об обновлениях.

На самом деле, вы должны знать об обновлениях электрооборудования и о том, почему они часто необходимы.Неисправные или перегруженные цепи могут быть опасными и могут вызвать пожар в вашем доме.

Признаки необходимости модернизации электрической панели

Многие общие электрические проблемы связаны с неисправной электрической панелью, поскольку панель связана со всей электрической системой. Если панель неисправна, повреждения, скорее всего, распространятся по всему дому.

Как сказал один подрядчик по электрике: «Ваша электрическая панель подобна вашему сердцу - она ​​жизненно важна для общего состояния вашей системы.”

В следующих разделах объясняются некоторые причины, по которым вы, возможно, захотите в ближайшем будущем рассмотреть возможность модернизации электрической панели для вашего дома:

В вашем доме все еще есть блок предохранителей или ваша электрическая панель небезопасна по другим причинам

Коробки с предохранителями были нормой для домов в 1960-х годах, и сегодня они есть во многих домах. Если ваш один из них, следует заменить блок предохранителей.

Дело не в том, что блок предохранителей опасен сам по себе, хотя постоянно менять предохранители может быть довольно неудобно.Скорее, это различные временные меры, которые люди могли принимать на протяжении многих лет для поддержания работоспособности ящиков.

К ним относятся вставка монет и других металлических предметов в гнезда для предохранителей, чтобы избежать покупки новых предохранителей. Маловероятно функциональны, то есть с большим риском.

Для коробок предохранителей и автоматических выключателей вам следует осмотреть электрическую панель на наличие таких вещей, как:

  • Необычно тепло или жарко
  • Вы слышите треск, исходящий от него
  • Вы видите коррозию или ржавчину на автоматических выключателях
  • Наименование производителя

Есть еще несколько известных неисправных панелей, поэтому убедитесь, что ваша не одна из них.Если это так, немедленно замените его. Производителями этих панелей являются Federal Pacific Electric (FPE), Zinsco и Pushmatic.

Если вас беспокоит, что ваша электрическая панель может быть неисправной или отозванной моделью, установленной много лет назад, выполните поиск по названию производителя или позвоните в свою коммунальную компанию или электрику, чтобы узнать наверняка.

Автоматические выключатели, которые часто необходимо перезагружать

Даже если вы (или предыдущий владелец) давно избавились от старого блока предохранителей, автоматические выключатели, которые заменили его, могут быть устаревшими и сейчас.

Если ваш дом был построен до, скажем, 1990 года, он, вероятно, рассчитан на ток от 100 до 150 А, что было хорошо для удовлетворения большинства домашних электрических потребностей 20-го века. Однако сегодня стандарт составляет 200 ампер.

Подробнее о том, что это означает, см. Ниже в разделе «тяжелый удар».

Несоответствующие электрические розетки во всем доме

Ищет:

  • Поврежденные розетки
  • Розетки только с двумя контактами, что означает, что они не заземлены и существует риск возгорания или поражения электрическим током.
  • В зонах вокруг воды нет прерывателей цепи замыкания на землю (GFCI). Это также может привести к серьезным травмам или даже смерти в результате поражения электрическим током.

Заметные признаки износа вашей электрической системы

Следите за признаками потенциальной опасности из-за изношенной и / или чрезмерно замкнутой электрической системы; например,

  • Мерцающие, мигающие или приглушенные огни
  • Часто срабатывающие автоматические выключатели или перегоревшие предохранители
  • Теплые или обесцвеченные настенные тарелки
  • Треск, шипение или жужжание в сосудах
  • Порядок горения от розеток или настенных выключателей
  • Легкий шок или покалывание от приборов, розеток или выключателей
  • Частая необходимость перезапуска автоматических выключателей.
  • Устройства, которые не работают на полную мощность
  • Счета за коммунальные услуги, которые кажутся необычно высокими

Вы планируете добавить что-то, что потребляет много электроэнергии

Это может быть гидромассажная ванна, система кондиционирования воздуха, электрическая сушилка или любое количество других потребителей электроэнергии, активно использующих электроэнергию.

Вы планируете капитальный ремонт или пристройку дома

Дополнительное пространство требует больше электроэнергии - для освещения, кондиционирования воздуха, даже для уборки пылесосом - а также для любых других подключений к электричеству, которые вы могли запланировать для этого.

Типы модернизации электрических панелей

Обновление электрической панели может означать несколько разных вещей в зависимости от потребностей вашего дома в электроэнергии, возраста и мощности существующей панели, наличия повреждений панели и других факторов.

Ремонт индивидуальных автоматических выключателей

Да, возможна замена отдельных цепей; однако мы рекомендуем проконсультироваться с лицензированным электриком, прежде чем принимать решение о замене только одного автоматического выключателя самостоятельно, поскольку могут быть другие проблемы, лежащие в основе его отказа.

Замена панели (без сопутствующего обновления услуг)

Причины, по которым необходимо заменить панель, включают:

  • Ущерб от воды
  • Мышиный помет
  • Провода повреждены
  • Старость

Однако чаще замена панели выключателя сопровождает полное обновление обслуживания.

«Heavy-Up»

Сегодня, когда используются все высокотехнологичные гаджеты, видеотехнологии, бытовая техника и другое оборудование (часто многие из них одновременно), потребности многих домашних хозяйств превышают их предложение, и требуется серьезное обновление услуг.

Этот тип модернизации, известный специалистам в отрасли как «тяжелый», позволит оборудовать ваш дом - обычно старый дом - для более интенсивного использования электроэнергии сегодня.

«Типичное усиление - это тот, в котором старый дом необходимо модернизировать со 100 или 150 ампер до 200 ампер, что сейчас является стандартом».

Сколько стоит обновить электрическую панель?

Вы можете беспокоиться о стоимости модернизации электрической панели для вашего дома.

И это правильно.Да, обновление электрического щита может быть дорогостоящим. Ожидайте, что заплатите до 2000 долларов за рабочую силу, плюс еще больше за расходные материалы. В конечном итоге это может обойтись еще дороже, в зависимости от того, что обнаружит электрик, когда он действительно приступит к работе.

Ранее неизвестные проблемы могут быть обнаружены во время работы электрика. Например, он может обнаружить незаземленные электрические розетки в доме, счетчик или внешнюю мачту, которую необходимо переместить, или любое другое.

Помните, что в ваших стенах происходит многое, о чем нельзя знать на момент оценки.Поэтому после начала работы вполне возможно, что в нее будут внесены корректировки, особенно для того, чтобы проделанная работа прошла окончательную проверку (см. Ниже).

Но все, что так влияет на общую безопасность вашего дома, стоит денег. И такое обновление услуг требует много материалов и времени - иногда дни, особенно когда работает только один электрик.

В поисках подходящего электрика для работы

В современном мире проверка местных отзывов о компаниях в Google или Facebook - один из лучших способов найти электрика или любого другого подрядчика.Обычно компания с большим количеством отзывов и высоким рейтингом в звездах дорожит своей репутацией и гарантирует, что о вас полностью позаботятся.

Вопросы, которые необходимо задать электрикам, которых вы рассматриваете

Не следует полагать, что кто-то, считающий себя электриком, на самом деле имеет опыт и квалификацию, необходимые для выполнения этой работы. В наши дни очень много любителей ищут работу! Так что обязательно ознакомьтесь с ними.

Перед приемом на работу рекомендуем поговорить как минимум с тремя электриками.Спросите у них такие вещи, как:

  • У вас есть лицензия?
  • Вы застрахованы?
  • Какой работой вы занимаетесь больше всего?
  • Какая у вас специальная подготовка / опыт для такой работы?
  • Можете ли вы предоставить рекомендации (о прошлых работах, подобных моей)?
  • Что включает ваша оценка?
  • Нужно ли мне разрешение на работу, которую я запрашиваю? Вы его получите?
  • Кто (все) будет выполнять работу?
  • Когда вы сможете выполнить эту работу?
  • (Как) вы гарантируете свои услуги?

Обязательно записывайте их ответы.Таким образом, у вас будут точки для сравнения разных кандидатов, и вы не потеряете важные детали между собеседованием и приемом на работу.

Запрос и проверка письменной оценки

Когда вы получите оценки от электрика, у которого проводилось собеседование, внимательно прочитайте оценки, ищите все, что было упущено, необычно дорогостоящие предметы и т. Д.

Не стесняйтесь задавать вопросы, если вам кажется, что что-то не так. Это могло быть по уважительной причине, а могло быть по ошибке.

Работа с электриком

Как и любой подрядчик, при работе с электриком важно взаимодействовать с ним и проявлять интерес к различным аспектам работы.

Это не только положит начало вашим отношениям, но также продемонстрирует ваше уважение к работе нанятого вами профессионала и побудит его делать все возможное. Не стесняйтесь спрашивать о том, что вам действительно интересно!

Также, прогуляйтесь и время от времени ненавязчиво наблюдайте за незавершенными работами.Как домовладелец, вы должны точно понимать, что делается.

Несколько вопросов, которые следует задать после начала работы

  • Все идет по плану? Были ли сюрпризы?
  • Теперь, когда вы начали, предвидите ли вы какие-либо изменения предполагаемых сроков и бюджета?
  • Вам что-нибудь нужно от меня на данный момент?

Подготовка к работе

Это может показаться очевидным, но будьте готовы к отключению питания на протяжении большей части работы.Возможно, вам будет полезно составить список всего, на что вы регулярно полагаетесь, что использует электричество. Вы хотите быть хорошо подготовленными.

Например, вы можете предположить, что можете использовать полностью заряженный планшет или ноутбук при отсутствии питания. Но если вы планируете работать в сети, помните, что модем также работает от электричества.

Если вам нужно подключение к Интернету, сходите в кафе. Но обязательно сообщите электрику о своих планах и о том, когда вы вернетесь. Перед отъездом им может потребоваться доступ, например, на чердак, в подвал или в гараж.

Как узнать, что электрик хорошо поработал?

Работа сделана! Теперь осталось решить лишь несколько вопросов.

Соответствует ли теперь электрическая система стандартам?

После завершения работы электрик должен пройти государственную инспекцию, чтобы убедиться, что он выполнил все необходимое - безопасно и правильно. Он сам уведомит инспектора, когда закончит работу.

Этот шаг должен вас обнадежить, поскольку это обязательный чек для защиты вас, вашей семьи и вашей собственности.Инспектор может указать электрику на некоторые мелочи, но большая часть работы будет выполнена.

Электрики привыкли к процессу проверки и знают, как к нему подготовиться.

Что все было сделано?

Теперь, когда работа завершена, вам нужно попросить электрика провести для вас экскурсию по проделанной работе. В конце концов, у вас есть сверкающая новая электрическая панель. Теперь вы, вероятно, захотите узнать, как это работает.

Модернизация электрооборудования завершена

В каком-то смысле модернизация электроснабжения - палка о двух концах.Их влияние на общую стоимость дома является нейтральным. Как объясняет The Balance: «Получать все по последнему слову техники - неплохая идея: в определенных кругах это считается стандартом, и без этого вы можете потерпеть неудачу, когда придет время продажи. Только не думайте, что эти обновления позволят вам повысить цену ».

Обеспечение безопасности вашей семьи и дома в будущем действительно является ключевым моментом, и, тем не менее, настоящая причина, по которой вам пришлось модернизировать электрическую панель, не так ли? И это не мелочь!

Ваша электрическая панель устарела или повреждена? Если так, то пришло время его заменить.И мы надеемся, что эта статья вдохновила вас на это.

Позвоните своему электрику и приступайте к работе. А пока следите за нашим блогом, чтобы получить дополнительную информацию об электрических и других домашних проектах, которые вы, возможно, рассматриваете.

Как снизить риск возгорания дома - по всей стране

Половина домов в США имеет электрические системы, которые были установлены до того, как электронные устройства, такие как капельные кофеварки и открыватели гаражных ворот, стали обычными предметами домашнего обихода, согласно Международному фонду электробезопасности (ESFI). некоммерческая организация, занимающаяся вопросами электробезопасности в доме.

Эти дома были построены до 1973 года, сообщает группа по защите интересов безопасности со ссылкой на отчет переписи населения США. ESFI сообщает, что перегруженные электрические системы вызывают более 50 000 пожаров в год и наносят ущерб собственности на 1,4 миллиарда долларов.

Самая очевидная нагрузка на домашнюю проводку - это нехватка мест для подключения приборов, света и устройств. «Сильная зависимость от удлинителей может указывать на то, что в вашем доме слишком мало электрических розеток», - говорит Бретт Бреннер, президент EFSI.

Перегрузка розеток или цепей может стать причиной пожара. Эти возгорания могут быть вызваны проводами, порезанными винтами для гипсокартона, или старыми проводами, которые потрескались или потрескались. По данным EFSI, этот тип проблемы, называемой дуговым замыканием, вызывает более 30 000 пожаров в домах каждый год.

Различные варианты автоматических выключателей

Прерыватели цепи дугового замыкания (AFCI), особый тип прерывателя цепи, имеют большое значение для предотвращения возгорания, вызванного зазубринами или износом проводки.AFCI отключает электрическую цепь (это называется отключением) при обнаружении электрической проблемы. «AFCI предлагают расширенные возможности противопожарной защиты, распознавая возникновение опасной электрической дуги в проводке дома, а затем немедленно отключают питание цепи до того, как может начаться пожар», - объясняет Бреннан. «AFCI спасают жизни и имущество, предотвращая пожары, а не просто уменьшая их ущерб».

В 2002 году Национальный электротехнический кодекс требовал наличия ACFI в спальнях, чтобы уменьшить количество возгораний в 70 000 домов, вызванных электрическими неисправностями.Поскольку количество домашних пожаров уменьшилось, кодекс расширил использование ACFI на другие комнаты. К 2013 году количество пожаров в домах, вызванных неисправностями электроснабжения, сократилось примерно до 21 000. В 2017 году AFCI будет распространяться на весь дом.

Напротив, прерыватели цепи замыкания на землю (GFCI) срабатывают, когда электричество выходит за пределы цепи, чтобы по кратчайшему пути к земле, шокируя или поражая пользователей электрическим током. Их обычно можно увидеть на кухнях и в ванных комнатах, чтобы предотвратить удары, вызванные водой, поскольку влажные руки проводят электричество от фена.

В последнее время прерыватели дугового замыкания и замыкания на землю были объединены в один прерыватель. Названные двухфункциональными прерывателями цепи (DFCI), они защищают от обоих типов опасностей. Эти прерыватели могут быть сброшены, как и GFCI, после срабатывания. Если они часто спотыкаются, вызовите электрика.

Прерыватели цепей двойного назначения

- особенно хорошее решение для кухонь и бань, где уже требуются GFCI и где национальные электрические нормы вскоре потребуют AFCI для нового строительства.Поэтому, если вы строите пристройку или новый дом или заменяете проводку в существующем доме, запланируйте добавление AFCI, даже если они еще не требуются местными или государственными электротехническими нормами. Двухфункциональные прерыватели цепи стоят около 45 долларов - немного больше, чем GFCI, - но они дешевле, чем покупка как AFCI, так и GFCI.

Повышение пожарной безопасности дома за счет обновления до новейших технологий

«Все дома старше 40 лет должны пройти электрический осмотр, чтобы убедиться, что электрическая система дома может соответствовать современным требованиям», - говорит Бреннер.

Замена существующих выключателей на AFCI или DFCI - одно из самых простых улучшений в электрике. Имейте в виду, что «AFCI и DFCI должны устанавливаться электриком», - подчеркивает Бреннер.

Электрики могут заменять стандартные выключатели на AFCI, если марки остаются прежними. Важно отметить, что монтажные коробки предназначены для автоматических выключателей определенных марок.

Обновление до DFCI немного сложнее, потому что DFCI больше, чем традиционные выключатели, и не подходят для существующих монтажных коробок.Поэтому электрики должны установить DFCI в новую электрическую панель, предназначенную для них.

Замена традиционных выключателей на двухфункциональные или прерыватели цепи дугового замыкания - одно из простейших изменений, которые домовладельцы могут внести, чтобы снизить риск возгорания электрического дома. Это изменение стоит рассмотреть.

Разрешение на электрооборудование | Услуги по развитию

Разрешения на электрооборудование гарантируют, что проекты соответствуют минимальным стандартам, которые помогают защитить жизнь или здоровье, общественное здоровье, собственность и благосостояние.Никакая электрическая проводка, устройство, приспособление или оборудование не должны устанавливаться внутри или на любой структуре или помещении, а также не должны производиться какие-либо изменения, дополнения или замены в любой существующей проводке, устройстве, приборе или оборудовании, если не было получено Разрешение на электрооборудование для работа, кроме исключений, указанных ниже.

В зависимости от желаемого объема работ, разрешение на электрооборудование может представлять собой простое разрешение на электричество «без плана» или разрешение на электричество (обязательно) .

Простое разрешение на электричество без плана

Домовладельцы, владельцы собственности и лицензированные подрядчики могут получить разрешение на электричество без плана для небольших установок, включая:

  • Сброс счетчика / переподключение
  • Добавление контуров
  • Разная электропроводка, например, перенос электрических розеток или переподключение
  • Опоры временные для стройплощадок
  • Станции зарядки электромобилей для частных гаражей

Если ваш проект включает в себя сочетание электрического, механического оборудования и / или водопровода / газа, после того, как вы перейдете на онлайн-портал разрешений, вам нужно будет выбрать Простое разрешение на комбинацию без плана при запуске процесса подачи заявки.

Заявители обычно получают разрешение в течение двух рабочих дней. Осмотр может быть назначен после оплаты счета и выдачи разрешения.

Подать заявку на простое разрешение

План (требуется) Разрешение на электрооборудование

Электрические планы и расчеты требуются для всех зданий и сооружений, кроме одно- и двухквартирных домов, за исключением тех случаев, когда установка соответствует требованиям разрешения на отсутствие планов. Кандидаты должны получить разрешение на выполнение всех электромонтажных работ, которое должно выдаваться только физическому лицу, фирме или корпорации, имеющим действующую лицензию подрядчика штата Калифорния, которая разрешает установку электрооборудования, либо собственнику или арендатору.

Подать заявку на разрешение плана

Стоимость установки зарядного устройства для электромобиля в вашем доме

При покупке электромобиля вы должны учитывать стоимость как автомобиля , так и зарядного устройства для электромобиля . Заправить электромобиль так же просто, как подключить его к сети - вы можете просыпаться от полностью заряженного автомобиля. Однако выбор подходящей зарядной станции для вашего дома может быть немного сложнее.

Итак, планируете ли вы покупку электромобиля впервые или планируете модернизировать свою текущую зарядную станцию, вот краткая информация о зарядных устройствах для домашних электромобилей.

Уровень 1 по сравнению с зарядкой уровня 2

Два наиболее распространенных типа зарядных станций для бытовых электромобилей на рынке - это зарядные станции уровня 1 и уровня 2. (Уровень 3 существует, но на данный момент обычно не используется в личных домах.) Зарядка уровня 1 обычно идет вместе с вашим автомобилем и менее мощна, чем зарядная станция уровня 2, которая приобретается отдельно.

Чем мощнее зарядная станция, тем быстрее вы сможете восстановить запас хода. Зарядная станция уровня 1 может восстанавливать запас хода от 4 до 5 миль в час.Для полностью электрического транспортного средства с большим запасом хода зарядка уровня 1 может оказаться непрактичной. Например, Nissan Leaf необходимо заряжать в течение 16 часов, прежде чем вы восстановите полный запас хода автомобиля.

Зарядные устройства уровня 2

, с другой стороны, восстанавливают запас хода от 25 до 30 миль в час, объясняет Сюзанна Гуинн , директор по маркетингу ClipperCreek, компании по производству электромобилей. Это позволяет полностью зарядить большинство электромобилей за четыре часа.

Сколько стоит установка зарядного устройства для электромобиля?

«Стоимость установки невероятно варьируется», - говорит Люба Вольф , директор по домашним решениям компании ChargePoint, которая занимается производством оборудования и программного обеспечения для зарядки электромобилей.Возраст вашего дома, емкость вашей электрической панели, тип установки и место расположения вашей электрической панели - все это повлияет на окончательную стоимость установки зарядного устройства для электромобиля в вашем доме.

По данным HomeAdvisor, для зарядного устройства уровня 1 стоимость станции будет составлять от 300 до 600 долларов, а детали и рабочая сила - от 1000 до 1700 долларов. Зарядное устройство уровня 2 будет стоить немного дороже: станция будет стоить примерно от 500 до 700 долларов, а детали и рабочая сила, вероятно, будут стоить от 1200 до 2000 долларов.Процесс установки может стоить дороже, если ваша основная точка зарядки потребует серьезной модернизации электричества.

Вам нужно получить несколько предложений от электриков и найти установщика, знакомого с домашними зарядными устройствами для электромобилей.

«Любой электрик может установить домашнее зарядное устройство, но в зависимости от того, насколько хорошо они знакомы с оборудованием, мы обнаружили много различий в ценах, которые назначают людям», - говорит Вольф.

Еще одна стоимость, которую следует учитывать, - это разрешение: в некоторых штатах домовладельцы требуют получения разрешения на установку зарядных станций.В некоторых местах вы можете получить разрешение на отпуск за 50 долларов, в то время как в других потребуется до 200 долларов и планы, составленные инженером. Изучите местные правила по установке зарядной станции и разрешению, прежде чем ставить подпись на пунктирной линии в представительстве.

Какое бы зарядное устройство вы ни выбрали, обязательно купите что-то, что внесено в список UL, что означает, что оно было протестировано на безопасность лабораторией Underwriters Laboratories для использования в США.

Какая мощность зарядки вам нужна?

Зарядные устройства уровня 2 имеют силу тока от 16 до 80 ампер.

«Чем больше у вас мощности, тем быстрее заряжается ваш автомобиль», - объясняет Гуинн. Однако эта скорость ограничена емкостью зарядки вашего автомобиля или тем, насколько быстро он может поглотить заряд.

Каждый электромобиль имеет максимальную зарядную емкость, обычно от 3,3 до 10 киловатт-часов, или примерно от 11 до 30 восстановленных миль в час. Вот полезная таблица, в которой сравниваются возможности зарядки популярных автомобилей, таких как Ford Focus Electric и Mercedes-Benz B-Class Electric.

Это означает, что вам следует оценить емкость зарядки вашего автомобиля, прежде чем покупать более мощное зарядное устройство. Однако, возможно, стоит подумать о долгосрочной перспективе.

«Многие люди устанавливают что-то с большей мощностью, зная, что, вероятно, позже они купят автомобиль с большей дальностью хода. Если вы собираетесь что-то установить, вы можете установить и то, что прослужит вам долгие годы », - говорит Гуинн.

Все зарядные устройства уровня 2 работают от сети 240 В - как сушилка для белья или другое мощное устройство.Необходимая вам сила тока будет зависеть от зарядного устройства, но вы должны убедиться, что не перегружаете электрическую панель. Если у вас более старый дом, вам может потребоваться добавить немного места. Очевидно, это должен делать электрик.

Сменное или проводное зарядное устройство?

Зарядные устройства бывают двух типов: зарядные устройства, подключаемые к розетке, и зарядные устройства, которые подключаются непосредственно к электрической панели в вашем доме. У каждого типа есть свои плюсы и минусы.Подключаемые зарядные устройства хороши тем, что их можно брать с собой в дорогу, вы можете брать их с собой, когда путешествуете, а если они когда-либо ломаются или нуждаются в обслуживании, вы можете просто отключить их. Позже также будет проще обновить подключаемое зарядное устройство. Обратной стороной является то, что, вероятно, будет дороже подключить к дому розетку, чем подключить зарядное устройство непосредственно к панели.

Проводная установка означает, что вы не сможете перемещать зарядное устройство без помощи электрика. Но если ваша электрическая панель находится в вашем гараже, ее установка почти наверняка будет дешевле, чем розетка.Если в вашем гараже уже есть розетка для сушилки, возможно, ее можно будет подключить непосредственно к ней, если она имеет достаточную силу тока. Разные зарядные устройства имеют разные типы вилок, поэтому ваше устройство может подходить или не подходить к существующей розетке сушилки. Кроме того, Национальный электротехнический кодекс не допускает использование входных кабелей длиной более 12 дюймов, поэтому зарядное устройство должно располагаться не более чем в футе от розетки сушилки.

Куда положить зарядное устройство?

При покупке блоков учитывайте длину шнура.Максимальная длина, разрешенная Национальным электротехническим кодексом, составляет 25 футов, хотя шнур также может быть короче. Вы хотите иметь возможность легко добраться до автомобиля с помощью зарядного устройства и не хотите, чтобы шнур был сильно натянут. Если у вас есть гараж на несколько автомобилей, вы, вероятно, захотите использовать 25-футовый шнур, чтобы вы могли заряжать свой автомобиль с любого места парковки.

Когда вы решаете, где установить зарядное устройство, убедитесь, что вы измерили расстояние от зарядного устройства до входа в автомобиль, оставив не менее 4 футов провисания.Все электромобили (кроме Teslas) используют один и тот же разъем на автомобиле под названием J1772, но расположение разъема на каждом автомобиле нестандартное. Он может быть спереди, сзади или сбоку, где будет доступ к бензобаку.

Нет гаража? Некоторые зарядные устройства предназначены для использования в помещении и на улице, поэтому есть варианты, которые могут быть установлены на подъездной дорожке. Просто имейте в виду, что подключение к розетке на улице будет дороже.

Ваши вопросы, ответы на них - Tucson Electric Power

Планируете ли вы строительство дома или офиса? Tucson Electric Power готова и ждет, чтобы помочь вам установить или модернизировать вашу электрическую сеть.

Обычно заказчики нанимают электрика или генерального подрядчика для выполнения строительства и согласования с TEP контрактов, сервитутов и разрешений. Однако в конечном итоге заказчик несет ответственность за утверждение сервитутов и электрического проекта TEP.

Вот некоторые общие вопросы и ответы о процессе оказания строительных услуг ТЭП:

Q: Меня интересует новая услуга или обновление. Как мне начать процесс?

A: Свяжитесь с новым представителем сервисной службы, позвонив по телефону 520-918-8300 и выбрав вариант 3 для заявок, или заполните и отправьте онлайн-заявку TEP на электрические услуги.

Q: Какую информацию мне нужно будет предоставить?

A: Будьте готовы предоставить стандартную информацию, такую ​​как имя клиента, адрес и платежные данные. TEP также потребуется предполагаемая дата, когда потребуется электроэнергия, тип требуемой услуги и номер разрешения на строительство.

Q: Что такое разрешение и зачем оно мне нужно?

A: Разрешение на строительство требуется от местного управляющего агентства для продолжения строительства.Агентство проверяет и удостоверяет, что строительство завершено в соответствии со своими стандартами и требованиями.

Q: Каков процесс после подачи заявки?

A: Новый процесс обслуживания состоит из четырех этапов: подача заявки, проектирование, монтажная панель и гражданское строительство, а также строительство ТЭЦ. Сначала заказчик подает заявку в TEP. Затем проектировщик TEP или выездной техник проведет встречу на объекте и предоставит предварительный электрический проект в зависимости от объема проекта.После утверждения заказчиком окончательный проект и контракты предоставляются заказчику компанией TEP, а любые депозиты или сервитуты гарантируются. Затем заказчик строит проект (траншея, кабелепровод, сервисные панели) в соответствии со стандартами TEP. ТЭП проводит проверки на протяжении всего проекта. Проверки будут различаться в зависимости от типа работы и могут быть запланированы, позвонив по телефону 520-918-8300 и выбрав вариант 1 для проверок. TEP может потребоваться выполнить другие работы (например, продлить электрическую линию TEP до границы собственности клиента или установить новый трансформатор) до установки новой услуги, в зависимости от потребностей проекта.После завершения инспекций TEP и управляющего агентства TEP составит график и отправит бригаду для завершения проекта.

Q: Сколько времени обычно занимает проект?

A: Обычно от подачи заявки до завершения проекта проходит от четырех до пяти месяцев, в зависимости от объема проекта.

Q: Почему проект занимает столько времени?

A: Многие факторы влияют на сроки реализации проекта, включая подачу заявки на ТЕР, получение разрешений, собрание (я) на площадке, предварительный (е) чертеж (и), строительный чертеж (ы), контракты, депозиты, сервитуты, предварительное строительство собрание, собственная сервисная панель заказчика и гражданское строительство, инспекции ТЭЦ и контролирующих органов, встреча по ликвидации аварийных ситуаций, доступ к оборудованию и окончательное электрическое строительство, проводимое ТЭЦ.

Q: Что такое прием на Powerkill?

A: Powerkill - это задача, выполняемая TEP для обесточивания электрической панели, когда клиенту необходимо завершить работу на своей панели или в непосредственной близости от линий электропередач, находящихся под напряжением. Встречу с Powerkill можно записать, связавшись с новым представителем службы поддержки по телефону 520-918-8300 и выбрав вариант 2 для powerkills.

Q: Что такое прием доступа к оборудованию?

A: Назначение доступа к оборудованию запланировано с TEP и электриком заказчика для получения доступа к части оборудования TEP под напряжением с целью продления срока обслуживания.Назначение доступа к оборудованию можно запланировать, связавшись с новым представителем службы поддержки по телефону 520-918-8300 и выбрав вариант 4 для доступа к назначенному времени.

В. Каковы типичные затраты на новую услугу или обновление?

A: Как правило, TEP завершит расширение линии для новых услуг или модернизацию существующих объектов надлежащего напряжения и достаточной мощности за счет компании до 500 футов. Для удлинения линии более 500 футов заказчик оплачивает из расчета за фут.Затраты и исключения из этого общего подхода подробно описаны в правилах и положениях TEP.

Q: Что такое зазор и зачем он нужен TEP?

A: Разрешение - это разрешение местного управляющего агентства, которое декларирует, что все работы, указанные в разрешении на строительство, соответствуют стандартам и требованиям агентства.

Q: Как мне узнать, получила ли TEP разрешение от местного управляющего агентства?

A: Вы можете связаться с новым представителем службы поддержки по телефону 520-918-8300 и выбрать вариант 5 для получения разрешений.

В. Почему я получил уведомление об обрезке дерева?

A: Обрезка деревьев требуется, когда растительность находится в непосредственной близости от воздушных линий TEP. Это может представлять потенциальную опасность и вызвать нарушение электроснабжения. Что касается услуг, которые входят в частную собственность, то владелец собственности обязан следить за тем, чтобы растительность не загораживалась. Клиенты должны связаться с TEP по телефону 520-918-8300 и выбрать вариант 2, чтобы запланировать Powerkill до начала работы по обрезке деревьев.После того, как объекты будут обесточены и растительность очищена, клиенты могут связаться с TEP по телефону 520-918-8300 и выбрать вариант 2 для восстановления подачи электроэнергии.

Q: Может ли компания TEP очистить мою территорию от растительности?

A: Заказчики могут согласовывать с TEP меры по устранению опасностей растительности на линиях обслуживания за определенную плату.

В: Имеет ли компания TEP право расчищать или обрезать растительность, прилегающую к моему участку?

A: TEP оставляет за собой право держать любые сервитуты или общественные полосы отвода подальше от растительности.

15 способов получить солнечную энергию без панелей на крыше

Потребность в энергии всегда постоянна и растет в наше время, а доступные невозобновляемые источники энергии, используемые в настоящее время, по оценкам, исчерпываются быстрее, чем время, необходимое для их восполнения. Следовательно, растет потребность в возобновляемых источниках энергии, и солнечная энергия - это единственный источник, который никогда не иссякнет, пока мы живем под солнцем.

Тем не менее, основным методом использования солнечной энергии является использование солнечных батарей, но не у всех есть доступ к этому по разным причинам.Главный из них - это начальная стоимость установки солнечных панелей, которая стоит очень дорого. Другие причины могут заключаться в том, что кто-то живет в арендованном помещении, которое не позволяет устанавливать солнечные панели, или он просто не хочет ломать его при смене жилого помещения.

Некоторые крыши могут также не иметь стратегических преимуществ для установки солнечных батарей, так как они закрыты для солнца чем-то более высоким, например крышей или зданием, или солнечная энергия нужна только на ходу.Тем не менее, блестящие технологические достижения позволили каждому получить доступ к солнечной энергии без необходимости устанавливать панели на крыше. Эта статья расскажет вам о некоторых инновационных способах получения солнечной энергии без установки панелей на крыше. .

1. Использование преобразователей солнечной энергии / адаптера

Это очень простой и дешевый метод подключения к сети солнечной энергии без владения электростанцией. Все, что вам нужно сделать, это иметь доступ к покупке того, что вам нужно.Это устройство измеряет среднесуточное потребление энергии и покупает энергию для вас у сертифицированных солнечных ферм. Он использует интеллектуальный адаптер розетки, который измеряет электроэнергию, которую вы потребляете от розетки, и переводит ее на солнечную энергию, покупая небольшие доли сертификата солнечной энергии. Это более дешевый способ покупки солнечной энергии небольшими частями, чем владение всей сетью.

2. Совместное использование солнечной энергии

Только представьте, как было бы удобно, если бы вы могли владеть всей сетевой подпиской, которую используете для общения.У вас будет полный неограниченный и бесплатный доступ к сети, и вы сможете предоставлять сеть другим. Владение солнечной фермой очень похоже. Вы можете владеть фермой индивидуально или как сообщество, где вы разделяете стоимость строительства как группа.

После этого вы сможете получать электроэнергию и иметь возможность получить кредит на продажу солнечной энергии энергетическим компаниям или частным лицам. Затем прибыль по кредиту может быть разделена между членами группы в соответствии с первоначальными инвестициями каждого.В качестве альтернативы вы можете стать частью фермы, взяв в аренду, если создание фермы дорого обходится, и вы будете делать ежемесячные взносы.

3. Одноранговые сети совместного использования солнечной энергии

Если вы не можете владеть им, одолжите. Это лучший способ владеть чем-то, чем делиться этим. Солнечная энергия может использоваться людьми, живущими в непосредственной близости друг от друга. Солнечный партнер может использовать солнечную энергию от солнечного хозяина, который установил панели на своей крыше, конечно, за определенную плату. Этот тип совместного использования солнечной энергии более индивидуализирован и проще, поскольку вы получаете энергию напрямую от своих соседей, и у вас никогда не закончится энергия, пока она есть у вашего соседа.

4. Велосипед на солнечной энергии

Заряжает аккумулятор, когда велосипед стоит. Солнечные элементы и батарея обеспечивают двигатель энергией во время движения. Другие велосипеды работают на солнечной энергии и не требуют вращения педалей, поскольку движутся за счет поглощенной энергии. В солнечных велосипедах есть заряжаемые батареи, и после полной зарядки накопленная энергия может также использоваться для зарядки телефонов и других небольших электрических устройств, таких как планшеты. Телефоны также можно установить на велосипед и использовать в навигационных целях.

5. Сеть на солнечных батареях

Мир быстро переходит на возобновляемые источники энергии, и в качестве шага к этой цели правительства создают собственные проекты солнечных электростанций для обеспечения своих стран энергией. Эти инициативы предназначены исключительно для общественности и поддерживаются частными организациями. Эти солнечные фермы обеспечивают электричеством целые города и могут быть размером с аэропорт. Все, что нужно сделать, это подключиться к сети, как к обычной электросети, и получить возможность пользоваться энергией по очень низким ценам.Это делается так же, как и в случае с геотермальной энергией и ветряными электростанциями.

6. Солнечный свет

Вместо того, чтобы подключать всю сетку к солнечной панели для использования лампочки для освещения, можно использовать солнечные фонари без необходимости монтировать целую солнечную панель. Эти фонари в основном используются в развивающихся странах в районах, где электричество недоступно, а установка солнечных батарей слишком дорога. В светильниках есть солнечная панель, которая заряжается в течение дня и может использоваться для освещения в течение периода до двенадцати часов.

Уличные солнечные светильники варьируются от вставок для солнечных батарей, которые вы можете повесить снаружи, чтобы использовать солнечную энергию, до светильников с датчиками движения на солнечной энергии, которые устанавливаются снаружи и действуют как охранные огни. Лампы обнаружения движения очень функциональны для обеспечения безопасности в вашем доме и экономии энергии, поскольку они загораются только при обнаружении движения.

7. Вилка для подключения солнечной батареи

Это портативное устройство, обеспечивающее потребителя розеткой для подключения электронных устройств.Устройство можно установить на окне или стене, чтобы получить доступ к большому количеству солнечных лучей в вашей жилой зоне, и оно поглощает эту солнечную энергию и преобразует ее в электричество.

Это устройство оснащено прямым подключением, к которому вы можете напрямую подключить свой ноутбук, зарядное устройство для телефона или любое другое низковольтное электронное оборудование и использовать его. Это питание на ходу, так как оно также портативно, и его можно легко носить с собой во время путешествий, поэтому у вас всегда будет питание.

8.Солнечные дороги

Благодаря крупным технологическим достижениям дороги с твердым покрытием будут оборудованы стеклянными солнечными батареями. Эта модульная система мощения из солнечных панелей может быть установлена ​​на любой плоской поверхности, подверженной воздействию солнца, например, на дорогах, парковках, проездах, тротуарах, велосипедных дорожках и игровых площадках. Это охватывает широкий диапазон открытого грунта, поэтому технология сможет собирать большое количество энергии.

Хотя проект находится на начальной стадии, когда он будет полностью реализован, весь город или окрестности смогут заряжаться самостоятельно в пути.Поверхность стекла проверена на сцепление, нагрузочные испытания и ударопрочность, при этом даже движение транспортных средств не вызовет повреждений и не предотвратит зарядку энергии.

9. Рюкзаки на солнечных батареях

Рюкзаки на солнечных батареях имеют небольшие панели на передней части сумки, обращенные к открытому воздуху и открытому солнцу. Кроме того, солнечные рюкзаки водонепроницаемы и могут использоваться в любую погоду. Сумки на солнечных батареях позволяют использовать электроэнергию буквально в пути.Можно просто подключить ноутбук или телефон и двигаться, пока они заряжаются. Солнечные рюкзаки также имеют аккумулятор, который заряжается во время зарядки, и питание можно использовать ночью, когда нет солнечного света.

10. Солнечные плиты

Это нововведение было разработано, чтобы позволить одному готовить на улице с помощью солнечной энергии. Это плиты с установленными сбоку солнечными панелями, которые поглощают тепло от солнца, и их можно использовать для приготовления пищи от простых вещей, таких как кипячение воды, до барбекю, требующего большого количества энергии.Солнечные плиты - это умная инновация, которая позволяет готовить без использования газа или ископаемого топлива, а именно дров и угля, которые оказывают вредное воздействие на окружающую среду, например, выброс углерода в воздух и потеря древесного покрова.

11. Солнечные батареи

В наш тысячелетний век основная причина, по которой мы используем электроэнергию, - это зарядка наших телефонов и ноутбуков. А что, если вам больше не придется снова включать зарядное устройство для телефона или ноутбука в розетку. Современные технологические достижения позволяют использовать телефоны и ноутбуки с солнечной батареей.

Все, что вам нужно сделать, это ходить днем ​​с телефоном или ноутбуком, и он автоматически заряжается. Срок службы батареи может составлять до двенадцати часов без подзарядки, то есть от захода солнца до восхода солнца как раз вовремя для солнечного света следующего дня.

12. Солнечный водонагреватель

Солнечный водонагреватель - это устройство, которое можно использовать для улавливания солнечной энергии для нагрева воды в ваших трубах, которое можно использовать для принятия ванн, душа и т. Д. Солнечные водонагреватели широко используются как в жилых, так и в некоторых промышленных помещениях. Приложения.В солнечном нагревателе для нагрева воды используется солнечный тепловой коллектор, установленный на крыше.

13. Портативный солнечный генератор

Портативные солнечные генераторы - это машины, преобразующие солнечную энергию в электрическую. Другим основным преимуществом этих машин является то, что они портативны, что означает, что вы можете носить их где угодно и когда вам удобно. При поиске подходящего генератора на солнечной энергии необходимо учитывать множество факторов.

Сюда входят размер генератора, время, необходимое для зарядки аккумулятора, электрическая емкость аккумулятора, вес генератора и предполагаемое использование генератора.Вот список лучших генераторов на солнечной энергии, доступных на рынке прямо сейчас.

14. Водяные насосы на солнечных батареях

Солнечные водяные насосы - это насосы, работа которых зависит от солнечной энергии. Им нужна энергия, чтобы перекачивать воду из источника воды в желаемое место. Другими словами, водяной насос на солнечной энергии в основном работает от солнечного света. Он работает так же, как и все устройства с солнечной батареей, то есть преобразует солнечную энергию в электрическую. Вот список лучших водяных насосов на солнечных батареях, доступных на рынке прямо сейчас.

15. Часы на солнечной энергии

Часы на солнечной энергии - это часы, которые полностью или частично работают от солнечных батарей. Обычно солнечный и искусственный свет поглощаются солнечной панелью за кристаллом. Эта солнечная панель преобразует свет в электрическую энергию для питания часов. Часы обычно накапливают энергию в перезаряжаемой батарее для работы в ночное время.

Дверцы шкафа из бисера своими руками

Как сделать дверцы шкафа дешево - дом ручной работы

3 авг.2019 Эти дверцы шкафа-шейкера своими руками просты в сборке и выглядят потрясающе.Я нашел способ построить дверцы шкафа всего за 2 доллара за штуку, используя дешевую древесину и бортик, которые у меня остались от наших раздвижных дверей сарая. 【Получить цену】

Как сделать дверцы шкафа из бисера в рамном стиле - Pinterest

Создайте свой собственный Двери панельных шкафов своими руками. Это проще, чем кажется, и сэкономит вам немного денег на кухне вашей мечты! Шкафы Delroy Blairbuilding. 【Получить цену】

Как сделать двери шкафа из бисера | DoItYourself.com

9 марта 2010 г. Вы можете использовать зажимы, чтобы удерживать бортик и дверцы вместе, пока клей не высохнет.Подпишитесь, чтобы получить последние проекты и советы DIY! 【Получить цену】

Как сделать дверцы шкафа в стиле шейкера с панелями из бисера

16 декабря 2012 г. Тодд из http://www.homeconstructionimprovement.com/how-to-build- Шейкер-стиль-шкаф-дверцы / делится советами о том, как построить дверцы шкафов в стиле шейкера с bea 【Получить цену】

Бюджетный ремонт шкафа - песок и сизаль

20 сен 2013 Я рад представить вас сегодня Брэнди из блога «Сделай сам»: «Гнездо блаженства» - создание красивого дома обоями из бисера под размер двери шкафа, используя прямой край и карандаш, чтобы нарисовать линию разреза.【Получить цену】

Двери шкафа BeadBoard всего за $ 11,99 - Двери шкафа Acme

Большинство домовладельцев и любителей уик-эндов, любители домашних хозяйств, могут просто взяться за процесс переделки шкафа самостоятельно. Перепланировка шкафа вполне под силу большинству удобных мастеров своими руками. Деньги, которые вы сэкономите, взявшись за собственную кухню 【Получить цену】

Как сделать дверцу из бисерной доски для шейкера - Руководства по дому

Двери для шейкера, также иногда называемые дверцами со вставными панелями, состоят из плоской панели с рамка вокруг него.дома ранчо. Это доступно и относительно легко построить в собственном магазине или гараже дома с помощью нескольких деревообрабатывающих инструментов. Как правило, маленькие тонкие молдинги выглядят лучше, чем большие широкие молдинги на дверях шкафов. 【Получить цену】

Как сделать дверцы шкафа из бисера

21 июл 2017 Их все еще можно купить на розничном рынке, но почему бы не построить один из собственный? Это верный способ получить именно то, что вам нужно. Персонализированный chifforobe означает, что каждый сантиметр места для хранения подбирается индивидуально, чтобы соответствовать вашим особенностям 【Получить цену】

Как применить Beadboard к шкафам - Sawdust Girl®

Вы можете сделать это и с дверцами шкафа, так как они обычно имеют вставка лица.Но для этого пришлось использовать зажимы. Моя проблема заключалась в том, что бортик впитывал в себя материал из строительного клея и не 【Получить цену】

Как добавить бидборд в кухонные шкафы - Звуковая отделка

23 апр 2018 Сэкономьте деньги и узнайте, как добавить бортик в свои кухонные шкафы сами. После того, как у вас будут размеры всех дверок шкафа, вы сможете определить, сколько картона вам нужно будет купить и измерить в 【Получить цену】

Проект обоев из бисера - Южное гостеприимство

30 июня 2009 года обои из бисера на торцах шкафов .Эти обои из бисера потрясающие, это все, что я могу сказать о них. Итак, первым делом нужно измерить, где бы вы его ни поставили, и получить мерку, которая поможет сохранить прямую линию. Двери во всем доме были загрунтованы, но никогда не красились, поэтому мне пришлось найти хороший глянцевый цвет отделки, чтобы покрасить все двери и соответствовать существующей отделке. 【Получить цену】

Белые кухонные шкафы с дверями из бисера - Kitchen Craft

В этой уютной кухне с белыми кухонными шкафами Glendale ее линии дополняются блеском деревянного пола и контрастными текстурами кирпича и камня.Благодаря нашему широкому ассортименту, ваш собственный стиль может так легко обрести форму. 【Получить цену】

15 удивительных способов переделать кухонные шкафы - прекрасный и т. Д.

Если вы хотите, чтобы ваша кухня выглядела совершенно иначе, вы можете создать свой собственный нестандартные фасады ящиков и дверцы шкафов. Один из моих фаворитов - использование недорогих обоев из бисера, чтобы придать вашим шкафам дорогой индивидуальный вид 【Получить цену】

30+ DIY - Идеи перестановки шкафов | DIY шкафы, diy кухня, шкаф

Shaker Beadboard Дверь шкафа - Тополь Каркас Тополь Панель 1.5 Расстояние между швами - AcmeCabinetDoors.com. Нажмите, чтобы увеличить Введите ваши размеры ниже, чтобы рассчитать цену Введите число и десятичную дробь только в 1/16 【Получить цену】

DIY Крышка электрической панели из бисера и шкаф Искусственная двойная дверь

15 июл 2016 Как сделать легкую электрическую панель из бисера в загородном доме накрыть открытую панель и создать искусственную двойную дверцу шкафа. 【Узнать цену】

Преобразование кухонного острова с использованием картона Beadboard | Confessions of a Serial

26 июля 2018 г. Я знал, что хочу добавить к нему бортик, как я сделал с нашим островом на нашей старой кухне, но этот казался маленьким, и я подумал, что его нужно немного усилить.Вот как я добился этого на тот случай, если вам не терпится улучшить свой собственный остров! У оригинального острова был этот причудливый угол со стороны дверцы шкафа с обоих концов: я решил, что хочу закрыть эти углы, поэтому я начал с добавления части 【Получить цену】

Как сделать дверцы кухонной кабины со вставками из бисера

5 февраля 2008 г. Если вы собираетесь сделать первоклассную работу с дверцами своего шкафа из цельного дерева, я бы приклеил кромку примерно 2,5–3 дюйма (толщиной 1/2 дюйма) с одного края, а затем приклеил панели.Используйте печенье, чтобы получить панели 【Получить цену】

Как сделать дверцу шкафа-шейкера - Remodelaholic

1 апр 2015 г. Обновите свою кухню с помощью этой простой, но стильной дверцы шкафа-шейкера своими руками. Это простое руководство проведет вас через весь процесс. 【Получить цену】

Kitchen Hack: DIY Shaker Style Cabinets - Cherished Bliss

6 ноя 2014 С помощью этого Kitchen Hack вы сможете превратить свои плоские двери в шкафы в стиле шейкер. Отличный проект DIY обновит вашу кухню с ограниченным бюджетом.【Узнать цену】

Легкие рамные и панельные двери | Ana White

Самый простой способ построить свои собственные двери каркасных и панельных шкафов - от Ana-White.com. построить шейкер двери. 1; 2; 3; 4 Существует миллион различных способов построить двери, и некоторые из них можно аргументировать лучше, чем другие. Это просто мой способ 【Получить цену】

Купить дверцы шкафа - стык шкафа

Если вы хотите обновить кухонные шкафы или просто приобрести новые дверцы и фасады ящиков, вы попали в нужное место! Для вашего собственного проекта, такого как ремонт или замена двери, нам необходимо знать ваши предпочтения в отношении петель.Применяя простые дизайнерские элементы, такие как квадратный угловой штифт или деликатная обработка канавок на панели, вы можете вывести свою кухню на новый уровень изысканности дизайна. 【Получить цену】

Как комбинировать стили кухонного шкафа для создания отличительного вида

Здесь Вот несколько идей, стили которых можно хорошо смешивать, не создавая неудобства. Чтобы добавить на кухню больше интереса с помощью шкафа в стиле шейкер, попробуйте смешать в стиле шкафа из бисера. состоит в том, чтобы установить проблемные шкафы по всей комнате, а затем использовать шкафы с бортиком во внутренней части дверных панелей для кухонного острова.При проектировании кухни существует множество вариантов кухонных шкафов, и вам не нужно ограничиваться использованием только одного стиля. 【Получить цену】

25 поделок из старых дверных шкафов - пора

10 мая 2017 Даже если вы не планируете переделывать кухонные шкафы, вы можете сделать любой из этих проектов дверцы шкафа своими руками. В комиссионных магазинах или магазинах со скидками и даже в некоторых магазинах товаров для дома старые двери шкафов продаются довольно дешево. Вы можете выбрать 【Получить цену】

Как построить кухонный остров (простой кухонный остров своими руками) - Classy Clutter

7 марта 2018 г. Мне это нравится, потому что он совпадает с обшивкой стен в столовой, которую вы можете видеть с острова .кастомный кухонный остров своими руками. шкаф для шейкера своими руками. На дверцах других моих кухонных шкафов были вставки из бисера, так что я 【Получаю цену】

Двери кухонного шкафа: 10 лучших дверей шкафа для вашего нового

17 апр 2020 Усталую кухню можно обновить, придав ей свежий вид, просто изменив двери шкафа! Обновленная кухня добавляет: Двери шкафов из бисера состоят из рамы с пазами внутри, чтобы удерживать панели из бисера в центре. Доска для бисера. 8. Плоские шкафы, доступные как в стандартном, так и в индивидуальном исполнении, можно заказать для ремонта кухни своими руками.Можете ли вы просто 【Получить цену】

24 простых способа обновить кухонные шкафы | HGTV

9 окт.2020 г. Хотите придать своим устаревшим или строительным кухонным шкафам свежий вид? Попробуйте эти простые и недорогие обновления кухонного шкафа на сайте HGTV.com. Кроме того, это проект, который вы можете выполнить самостоятельно на выходных, не теряя возможности использовать свою кухню (см. Наши инструкции для самостоятельной сборки ниже). Не смелость Украшайте с помощью Beadboard Выберите свежий оттенок, чтобы вдохнуть новую жизнь в старые шкафы и отвлечься от менее модных стилей дверей.ПОЛУЧИТЕ КАК: Лучший способ покрасить кухонные шкафы 【Получить цену】

Обои из бисера на шкафах | Домашняя постановка в Блумингтоне

1 марта 2012 г. Сообщения об обоях из бисера на шкафах, написанные Трейси Эванс. Я сделал решительный шаг и раскрасил их, и я могу шаг за шагом рассказать вам, как нарисовать свои собственные и сделать так, чтобы они получились. Пожалуйста, не недооценивайте важность этого шага, особенно если у вас есть двери, подобные моим, которые такие же 【Получить Цена】

Мастерская переделка: сделай сам: от простой до обшитой панелями двери - Блог о дизайне Дженны Сью

28 июля 2014 г. Для фойе я использовал фанеру 1/4 ″ за 30 долларов, потому что я хотел испачкать ее.Фанера за 12 долларов находится в секции лепнины / обшивки (рядом с бортовой доской), и она окрашена в розовый цвет с одной стороны, что идеально подходит для покраски. Октябрь 2011 г. Я нахожусь в середине крупного ремонта кухни своими руками. С помощью клея для панелей Liquid Nails мы прикрепили панели из бисера к острову. Чтобы убедиться, что доска прикреплена к трем сторонам, пора загрунтовать и покрасить открытую часть острова и дверцы шкафа.моего острова и добавьте мои искусственные ножки шкафа на переднюю часть (как вы можете видеть на готовой фотографии). Получить цену】

Самый простой способ сделать дверцы шкафа-шейкера! - Прыжок веры

16 декабря 2019 План дверей шкафа DIY Shaker. Поэтому не забудьте перейти на сайт Аны Уайт, щелкнув здесь, чтобы получить чертежи для печати этих дверок шкафа-шейкера своими руками. В итоге я переделал все шкафы и переделал верхнюю половину 【Получить цену】

Установите Beadboard на кухне, в ванной и спальне | Бюджет

8 июня 2017 Проект «DIY Beadboard Backsplash» для экономных домовладельцев представляет собой отличный пример полной установки backsplash, включающей белую облицовочную доску с соответствующими шкафами и отделкой.Кухонный остров. Рейтинг сложности: 【Получить цену】

Как добавить картон на двери шкафа | eHow

Измерьте размеры дверцы шкафа. Вам потребуются как горизонтальные, так и вертикальные размеры вставной панели. Не включайте в свои измерения какие-либо фрезерованные детали. Измеряйте только до нижнего края 【Получить цену】

Сделай сам - Двери шкафа-вкладыша - Путь новичка - Remodelando la Casa

И вы можете проверить каждый шаг этого процесса, щелкнув ссылки в конце этого поста.А пока давайте построим ДВЕРИ! Я думаю, что мне было немного страшно строить это 【Получить цену】

Как добавить формовочные панели к плоской двери - Pretty Handy Girl

22 января 2014 г. После просмотра фотографии я понял, что это будет отличное обновление, сделанное своими руками. . Но мы решили использовать настоящую доску для бисера (вместо обоев), потому что она должна выдерживать стресс, связанный с арендой. Чтобы 【Получить цену】

Двери кухонного шкафа из бисера, подходящие к любому стилю

29 августа 2017 Эти обшитые панелями фасады шкафа и ящиков имеют несколько разных названий - доска для бисера, паз и паз. Прокрутите различные стили кухни, чтобы увидеть, как он может работать на вас, начиная с более традиционного коттеджа, Получить цену】

DIY Cabinet Warehouse: Home

В DIY Cabinet Warehouse мы проектируем и продаем предварительно собранные шкафы для кухни и ванной, а также решения для хранения.Мы несем с собой Так что, если вам просто нужна дверь или две, чтобы починить старую раковину, или вам нужна помощь с большим кухонным рено, мы можем помочь! 【Получить цену】

Как установить облицовку из бисера - Love & Renovations

18 янв. 2019 Придайте своему пространству новый вид, используя обшивку из бисера - вы можете преобразить свою комнату за выходные! жил здесь больше года, и пока все, что я сделал для входа, это построил самодельный консольный стол и установил дверь сарая. 【Получить цену】

15 стилей дверных шкафов для кухонь - Urban Homecraft

23 мая Шейкер 2016 тоже может работать.Рустик / Коттедж / Потертый Шик / Антиквариат / Блошиный рынок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
