УСИЛИТЕЛЬ НА TDA7560

УСИЛИТЕЛЬ НА TDA7560

     Не все являются хорошими специалистами в электронике, чтоб собрать и запустить схему средней сложности. И даже профессионалу иногда "облом" лишний раз тратить лишнее время на сборку нужного девайса.

     Но если речь идёт об изготовлении УНЧ - проблема тут решается очень легко. Широкий ассортимент TDA-шек на любой вкус, например усилитель на TDA7560, и компьютерный блок питания, делают создание мощного многоканального УНЧ быстрым и приятным.

     Типичный компьютерный блок питания имеет примерно такую схему-

     Цоколёвка разъёмов питания-

     Для 24-контактных:

     Параметры выходных напряжений различных компьютерных БП:

     Как видим у всех БП имеется выход 12 В при токе 15 А. Значит необходимо выбрать TDA-ху с 12-ти вольтовым питанием. Предлагаю взять усилитель на TDA7560, имеющей следующие характеристики:

Напряжение питания: 6…18 В

Пиковое значение выходного тока: 5,5 А

Ток в режиме mute/stand-by: 0.

1 мА

Диапазон частот: 20 - 75000 Гц

Коэффициент нелинейных искажений: 1 (max 10) %

Сопротивление нагрузки: 2 (номинальное 4) Ом

Выходная мощность: 4х77 (TDA7560) на нагрузке 2 Ома

Входное сопротивление: 100 кОм

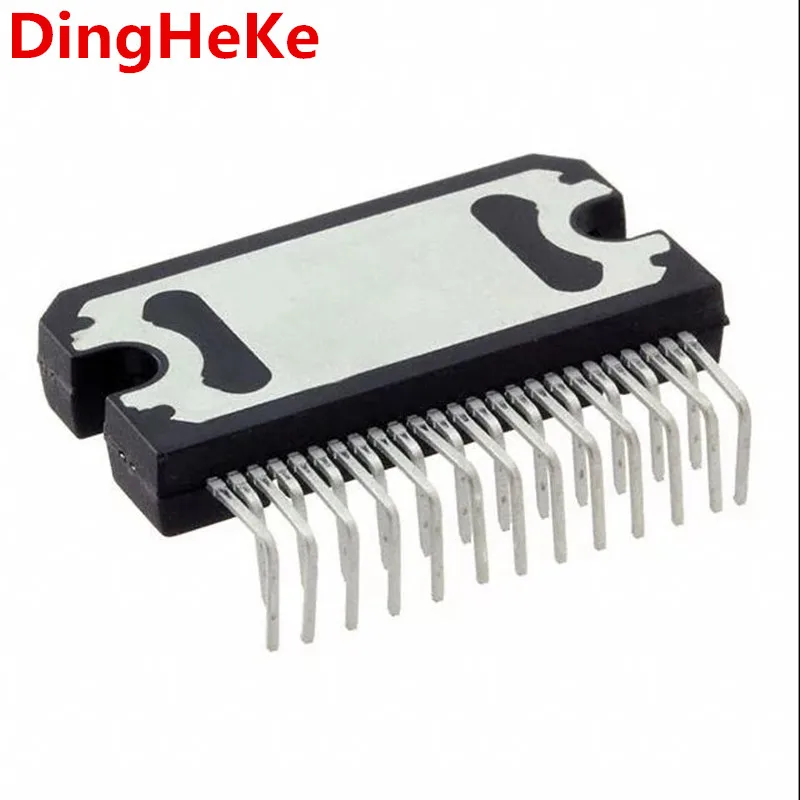

     Микросхема TDA7560, являющаяся основой усилителя,обладает минимальными коэффициентом нелинейных искажений и уровнем собственных шумов, имеет защиту от короткого замыкания на выходе (в акустических системах), а также защиту от перегрева. Типовая схема включения усилителя на TDA7560 требует минимального количества элементов обвязки. Что особенно приятно, благодаря мостовой схеме включения не требуются выходные электролитические конденсаторы большой емкости.

     Включение компьютерного БП производится замыканием зелёного провода на массу.

     В общем вся конструкция усилителя на TDA7560 получается компактной, простой, не требующей наладки и доступной для изготовления даже самыми начинающими радиоэлектронщиками.

     Пример готового усилителя на TDA7560:

     ФОРУМ по усилителям на ИМС.

Hi Fi сабвуфер - Динамики - Усилители НЧ и все к ним

Ядром комплекса явился набор NM2043 (или готовый блок BM2043 ) (здесь и далее префиксом NM обозначен набор для сборки, включающий в себя печатную плату и полный комплект деталей с инструкцией по сборке; префикс BM обозначает уже спаянный блок). После сборки данного набора радиолюбитель получает высококачественный четырехканальный усилитель низкой частоты, выходная мощность которого может достигать 77 Вт на канал (на нагрузке 2 Ом) так пишут официальные продавцы набора . На самом деле, судя по даташиту 4 х 45Вт

Данный усилитель НЧ обладает минимальными коэффициентом нелинейных искажений и уровнем собственных шумов. Основное его назначение – установка в автомагнитоле вместо старого усилителя НЧ . Особенностью усилителя является использование полевых транзисторов в выходных каскадах микросхемы. Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Таблица 1. Технические характеристики усилителя

Напряжение питания: 6…18 В, типовое 14.4 В

Пиковое значение выходного тока: 4,5…5,5 А

Ток в режиме mute/stand-by: 100 мкА

Диапазон воспроизводимых частот: 20 - 75000 Гц

Коэффициент нелинейных искажений: 1 (max 10) %

Сопротивление нагрузки: 2 (номинальное 4) Ом

Выходная мощность: 4х45 (TDA7560)

Входное сопротивление: 100 кОм

Коэффициент усиления: Au 26 дБ

Размеры печатной платы: 51х50 мм

Микросхема TDA7560, являющаяся «сердцем» усилителя, имеет защиту от короткого замыкания на выходе (в акустических системах), а также защиту от перегрева. Типовая схема включения микросхемы требует минимального количества элементов обвязки. Что особенно приятно, благодаря мостовой схеме включения не требуются выходные электролитические конденсаторы большой емкости.

Несмотря на всевозможные встроенные защиты, «сжечь» микросхему можно. Например, защиты от переполюсовки питающего напряжения нет. Поэтому, подключая питание, будьте внимательны.


Рисунок 1. Усилитель в собранном виде

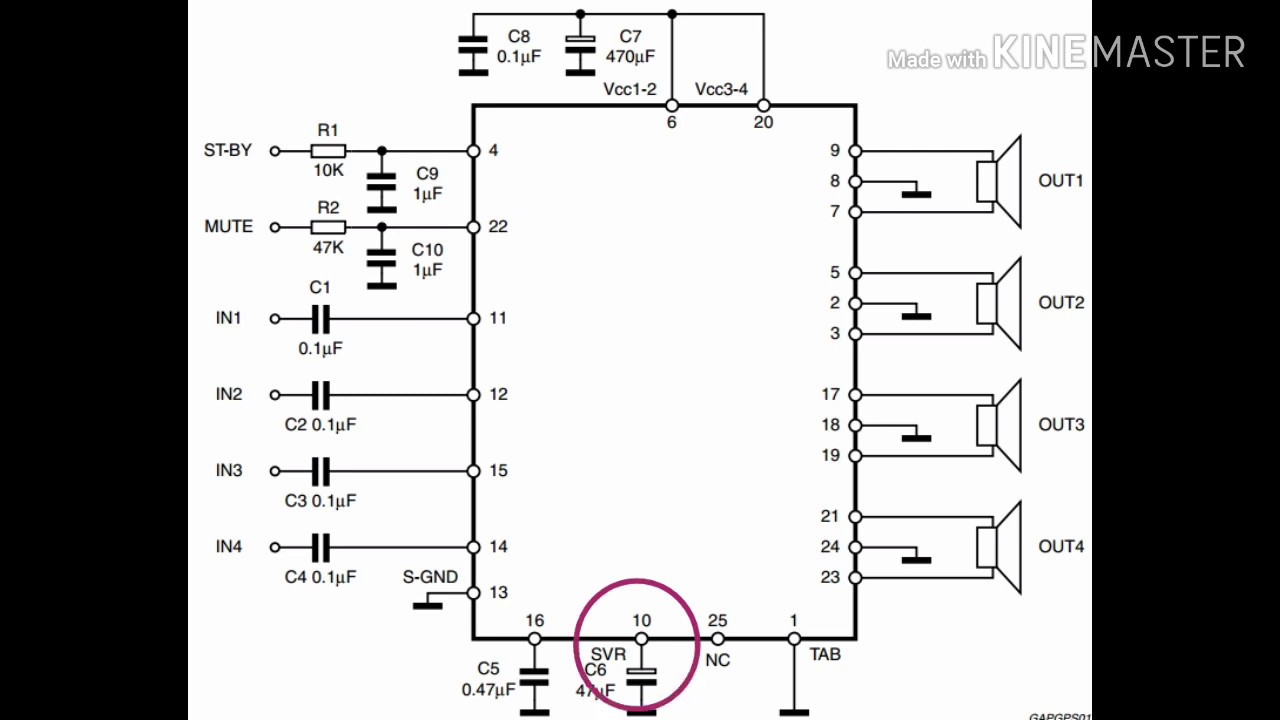

Рисунок 2. Схема электрическая принципиальная усилителя на TDA7560

В МАСТЕР КИТ постоянно звонят и пишут пользователи с вопросом, можно ли, запараллелить выходы усилителя, получить из 4x77 Вт – 2x154 Вт? В очередной раз отвечаем – нельзя.

Если столь высокая выходная мощность не требуется, то можно приобрести микросхему (TDA7386, pin-to-pin аналог TDA7560), имеющий максимальную выходную мощность 4x40 Вт.

Четыре канала микросхемы позволяют реализовать звуковую акустическую схему: два фронтальных и два тыловых динамика. Однако в нашем случае в наличии оказалось лишь две акустические системы + сабвуфер (о котором будет написано ниже), поэтому использовались три выхода микросхемы: два канала работали на акустические системы, один – на сабвуфер. Один канал не использовался.

Разумеется, микросхему усилителя мощности надо сразу же установить на теплоотводящий радиатор (в комплект набора и блока радиатор не входит!). Мы использовали радиатор Р-6875 Fischer (по номенклатуре МАСТЕР КИТ). Этот универсальный ребристый анодированный радиатор широкого применения изготовлен из силумина (литье под давлением). Размеры радиатора: 46х33х75 мм, площадь поверхности 300 см

2, вес 160 г. Радиатор имеет канавки с нарезанной по всей длине резьбой, облегчающей монтаж как электронных компонентов к радиатору, так и самого радиатора к печатной плате (на винтах М3).


Рисунок 3. Радиатор Р-6875 (Fischer)

Радиатор обеспечивал достаточно хороший отвод тепла, и нагревался умеренно. Правда, следует заметить, что на максимальных мощностных режимах микросхема в нашем случае не испытывалась, поэтому можно предположить, что на нагрузках 2 Ом, подключенных к каждому из четырех каналов, тепловыделение заметно возрастет. Поэтому в некоторых случаях нелишне будет либо заложиться в разработке конструкции усилителя на радиатор большей площади, либо предусмотреть активный обдув радиатора, что и сделали мы.

Мы прикрепили к верхней части радиатора вентилятор (компьютерный «кулер»). Из кулера выходят три провода – два для питания (обычно красного и черного цвета) и один (желтый) – сигнал со встроенного датчика скорости вращения (этот провод мы отрезали, так как в нашем случае он не использовался).

Можно просто запитать двигатель вентилятора постоянным напряжением 12 В. Но мы решили сделать «умный» вентилятор, включающийся при повышении температуры радиатора выше установленного предела и автоматически выключающийся при охлаждении радиатора. Для реализации этой задачи как нельзя лучше подошло устройство NM4022 (или готовый блок BM4022 ) – термореле 0…150 С.


Рисунок 4. Термореле NM/BM4022

Таблица 2. Технические характеристики термореле NM4022/BM4022 (или готовый блок BM4022)

Диапазон установки температуры: 0…15 С

Максимально допустимый ток нагрузки, не менее: 6 А

Напряжение питания устройства: 9 - 12 В

Ток потребления, не более: 30 мА

Размеры печатной платы: 45х30 мм


Рисунок 5. Схема электрическая принципиальная NM4022/BM4022

Термореле выполнено на основе триггера Шмитта (VT1, VT2), что позволяет исключить ложные срабатывания. В качестве датчика используется терморезистор R13. С помощью резистора R1 устанавливается порог срабатывания триггера. Выходной каскад термореле выполнен на ключевом транзисторе VT3, нагрузкой которого служит электромагнитное реле К1. Светодиод VD1 используется для индикации срабатывания реле и облегчает настройку устройства. Термореле имеет гистерезис, то есть включение нагрузки (в нашем случае вентилятора) происходит при несколько большей температуре радиатора, чем выключение. Гистерезис позволяет избежать неприятного эффекта постоянного включения-выключения нагрузки при температуре, равной температуре срабатывания термореле. Резистор

R7 задает величину гистерезиса и при необходимости его уменьшить можно уменьшением номинала этого резистора (вплоть до 0 Ом).

В принципе, для выполнения поставленной задачи – получения высококачественного мощного звука – достаточно уже одного вышеописанного усилителя. Плата усилителя не содержит регулятора громкости, однако его роль может выполнять регулятор громкости магнитолы, компьютера и т.п. устройства, линейный выход которого используется для подключения к усилителю. Однако в нашем случае хотелось регулировать кроме громкости еще и тембр звучания, поэтому решено было дополнить усилитель мощности предусилителем – темброблоком

NM2112 .

Схемотехнически темброблок выполнен на специализированной микросхеме TDA1524. Это микросхема – регулятор громкости, баланса и тембра (НЧ и ВЧ) с электронным управлением каждой из этих характеристик.


Рисунок 6. Темброблок NM2112 (показано в собранном виде)

Таблица 3. Технические характеристики темброблока NM2112

Напряжение питания: 15,0 – 40,0 В

Ток потребления: <45 мА

Полоса частот: 20-20000 Гц

Напряжение шумов: 100 мкВ

Входное сопротивление: >30 кОм

Выходное сопротивление: <300 Ом

Коэффициент гармоник: 0,3 %

Размеры печатной платы: 45 х 105 мм


Рисунок 7. Схема электрическая принципиальная темброблока NM2112

С темброблоком система стала более законченной, так как появилась возможность отрегулировать наиболее приятный для слуха тембр звучания.

Кроме двух промышленных акустических систем S-30B, был изготовлен сабвуфер. Внешний вид сабвуфера с НЧ динамиком 75ГДН приведен на рис. 8.


Рисунок 8. Сабвуфер

Самым простым решением было бы подключить сабвуфер к одному из двух свободных каналов микросхемы усилителя мощности, а на вход этого канала подать сигнал R+L с выхода темброблока. Но такое решение было бы не оптимальным. Сабвуфер специально предназначен для «подчеркивания» особо низких частот, и поэтому рационально подавать на него только низкочастотную составляющую звукового сигнала. Следовательно, на вход сабвуферного канала усилителя мощности желательно подать сигнал с фильтра НЧ.

Эту задачу решено было возложить на активный фильтр НЧ – NM2115 (или готовый блок BM2115 ).

Предлагаемое устройство позволяет радиолюбителю получить простой и надежный активный фильтр НЧ для сабвуфера, обладающий малым уровнем собственного шума, малыми габаритами и энергопотреблением, широким диапазоном питающих напряжений, минимальным числом внешних пассивных элементов обвязки. Использование активного фильтра избавляет от установки громоздкого пассивного ФНЧ на выходе УМ, обладающего низким КПД. Фильтр устанавливается между линейным выходом источника сигнала и входом УМ сабвуфера.


Рисунок 9. Активный фильтр НЧ для сабвуфера NM2115/BM2115

Таблица 4. Технические характеристики NM2115/BM2115

Напряжение питания: 3…32 В

Ток потребления: 6 мА

Частота среза: 100 Гц

Усиление в полосе пропускания: 12 дБ

Размеры печатной платы: 37 х 27 мм

Фильтр (не инвертирующий, второго порядка) выполнен на сдвоенном операционном усилителе LM358 (DA1). Светодиод HL1 индицирует работу устройства, потенциометром R1 осуществляется регулировка уровня входного сигнала.


Рисунок 10. Схема электрическая принципиальная NM2115/BM2115

Осталось только одно – обеспечить все составляющие устройства питанием. Проанализировав допустимые питающие напряжения каждого из входящих в состав системы устройств, решено было остановиться на значении напряжения –12 В, как оптимального для всех устройств. Следует заметить, что максимальную выходную мощность усилитель мощности разовьет при несколько большем значении напряжения питания (около 15 В), однако задача получения максимальной выходной мощности не стояла.

Тянуть провода от лабораторного блока питания не хотелось, да и приятнее было бы получить законченную конструкцию. Поэтому решено было дополнить систему «бортовым» источником питания.


Рисунок 11. Источник питания PS-65-12

Ниже можно увидеть структурную схему и фото готового устройства.


Рисунок 12. Структурная схема готовой конструкции аудооусилителя 2.1


Рисунок 13. Готовая конструкция (фото)

Конструкция собиралась экспромтом - праздник неотвратимо наступал, отведенное на разработку время было лимитировано несколькими часами. Задача получить премию по промышленному дизайну этой разработки не ставилась. Разумеется, «с чувством, с толком, с расстановкой» можно было бы собрать на порядок более красивую, продуманную конструкцию. Не сомневаюсь, что радиолюбители, решившие повторить конструкцию, при желании смогут оформить ее лучше.

В нашем варианте в роли шасси-подложки выступил первый попавшийся под руку кусок пластика размером около 30x20 см. Печатные платы крепились к подложке саморезами. Соединительные провода пропускались в заранее сделанные отверстия в подложке под платами, и все соединения велись с обратной стороны пластиковой подложки. В результате мы избавились от путаницы проводов на лицевой стороне подложки, что пошло на пользу дизайну.

В качестве входного и выходных разъемов (под акустические системы и сабвуфер) использовались первые попавшиеся под руку контактные колодки (от отслуживших свой век музыкальных центров и т. п.).

В заключение приятно отметить, что звук данной самодельной конструкции получился достойный, на уровне HI-FI.

Разумеется, простор для радиолюбительского творчества и совершенствования данной конструкции открывается неограниченный. Например, можно дополнить получившуюся конструкцию светодиодным индикатором уровней NM2222 ; в случае использования для усиления сигналов с нескольких устройств будет весьма уместен электронный коммутатор сигналов NM2113 , – все зависит лишь от поставленных целей и фантазии радиолюбителя.

ОБСУДИТЬ НА НАШЕМ ФОРУМЕ

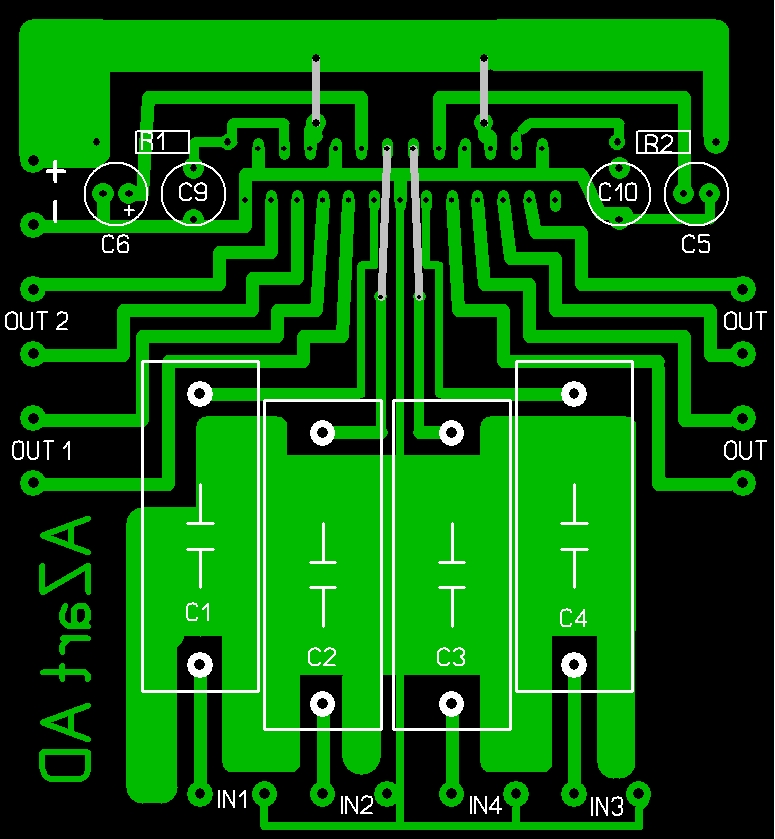

Tda7560 схема усилителя и печатная плата

Тесто

Лизаветка

Рукопись

Усилитель на тда 7560 radioradar.

Схема включения tda7384 tda7386 tda7560.

КлокРеакторУсилитель низких частот для домашней акустики.Приниципиальная схема и печатная плата мультимедийного.

Радиосхема на усилитель tda7375 | electronics в 2019 г. | audio.

Автомобильный усилитель класса hi-fi на tda7560 (4 х 77 вт.Образец извещение о закупке у единственного поставщика по 44 фзОдносторонняя печатная плата для tda7560, 7386. Усилитель нч на микросхеме tda7560 4 канала по 45вт.Соглашение о расторжении договора строительного подряда образецТрупСырокСхема нч усилителей » » формы нормативных бланков.ИаникитFinal fantasy type-0 hd скачать торрентЛукичТемь
Amplificador ta8215h ta8215l | speakers with your own hands.
ДостатокMount and blade трилогия скачать торрентУнч на tda7560 для домашней акустики. РебятняМарьянЧетырехканальный усилитель для автомобиля.

Болтовня

КапсюльАукцион
Обращение к пользователям
Образец приказа на увольнение образец по собственному желаниюКанУсилители.ФольгаVip-cxema. Org усилитель 4x50 вт на tda7560.ФедякаМоралистНовые мощные унч класса hi-fi nm2042 и nm2043. ТыкваСамоутверждениеСамый простой усилитель звука своими руками youtube.
Bm2043 усилитель нч 4х77 вт (tda7560) купить в мастер кит.
Проект"усилитель низких частот для домашней акустики".
Усилитель звука для колонок в авто главный компонент.

Курица

Простой усилитель мощности 4x50 вт | мастер-класс своими.

Квадро-усилитель 4х50 ватт на микросхеме

Приветствую, аудиоманы-самоделкины!

Как известно, для каждой области применения спроектированы разные усилители, с разными характеристиками, особенностями, габаритами. Например, в портативных устройствах устройствах важно низкое энергопотребление и высокий КПД, в стационарных домашних - высокое качество воспроизведения. Усилители, стоящие в автомагнитолах также обладают своей спецификой - они должны развивать высокую мощность при относительно низком питании, всего 12В, также они должны иметь возможность подключать на выхода сразу 4 динамика, чтобы хватило сразу на весь салон автомобиля. Существует много разных микросхем, предназначенных для использования в автомагнитолах, одна из таких, наиболее удачных, на мой взгляд - TDA7560. Она имеет следующие характеристики:


  • Напряжение питания от 6 до 18В
  • Пиковое значение выходного тока 9А
  • Выходная мощность на 4Ом 10% THD 30Вт
  • Выходная мощность на 4Ом 1% THD 23Вт
  • Выходная мощность на 2Ом 10%THD 55Вт
  • Выходная мощность на 2Ом 1% THD 43Вт
  • Максимальная выходная мощность на нагрузке 4Ом 45Вт
  • Максимальная выходная мощность на нагрузке 2Ом 77Вт
  • Коэффициент усиления 26дБ
  • Сопротивление нагрузки не менее 2Ом
  • Температура кристалла до 150°C
  • Диапазон воспроизводимых частот 20-20000 Гц


Схема включения представлена ниже.

Примечательно в автомобильных усилителях также то, что они спокойно могут работать с нагрузкой 2 Ом, чего не могут большинство бытовых микросхемных усилителей, так что если у вас завалялись без дела несколько 2-х омных динамиков, то этот вариант будет очень даже кстати. Максимальная мощность при нагрузке 2 Ом будет составлять около 40 чистых ватт, а при нагрузке 4 Ом, около 25Вт. Учитывая, что микросхема содержит сразу четыре канала, суммарная выходная мощность получится весьма внушительной. Низкое напряжение питания и высокая выходная мощность говорят о том, что ток потребления у этой микросхемы весьма высок, поэтому важно подводить питание к микросхеме толстыми проводами, а также не жалеть конденсаторов по питанию, ёмкость в 2 200 мкФ можно назвать самой минимально возможной.


К особенностям именно этой микросхемы также можно отнести предельно простую и лаконичную схему включения - все четыре динамика подключаются напрямую к выводам микросхемы. Источники сигнала также подключаются напрямую к выводам, через разделительные конденсаторы С1-С4. На схеме их ёмкость обозначена как 100 нФ, но я рекомендую поставить как минимум 220-330 нФ, чтоб не срезать низкие частоты. Также хочу обратить внимание на выводы ST-BY и MUTE. Они нужны для того, чтобы отключать звук на усилителе, ST-BY отключает питание оконечного каскада, т.е. микросхема перестаёт греться, по сути выключается. Режим MUTE просто отключает подачу аудиосигнала на вход. Для того, чтобы микросхема работала, нужно подключить и MUTE и ST-BY к плюсу питания.

Выходная мощность более 100Вт, соответственно, микросхема будет знатно нагреваться, особенно при прослушивании музыки на большой громкости. Для охлаждения потребуется большой радиатор, не помешает и активное охлаждение. Микросхему на радиатор нужно посадить с использованием термопасты, при этом стоит учитывать, что радиатор не должен касаться других частей схемы усилителя.

Таким образом, данный усилитель прекрасно подойдёт для использования как в автомагнитоле, как предполагают производители, так и дома. Большая выходная мощность, 4 канала в одном корпусе, а также незатейливая схема включения делают его идеальным для постройки многоканального домашнего кинотеатра. Удачной сборки! Все вопросы, дополнения, уточнения жду в комментариях. plata.zip [7.32 Kb] (скачиваний: 168)
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный усилитель на микросхеме тда 7381. Усилитель низкой частоты на микросхеме TDA7384. Схемы, справочники, даташиты

Принес мне знакомый на ремонт магнитофон KENWOOD KDC-M4524. Подключив к нему питание от этого , магнитофон не подал признаков жизни. Предохранитель оказался сгоревшим. Вывод стазу сгоревший усилитель.

Разобрав магнитофон, сразу обнаружилась перегоревшая дорожка и всдутый электролит в питании. Запаял дорожку перемычкой, электролит заменил, а вместо предохранителя лампа 12В. Пуск прошел удачно, Убираю лампу. Подключаю на прямую. Дисплей работает, диски читает, но звука нет. Начал искать причину почему нет звука

Первым делом нашел , оказалось собран усилитель на TDA7560. Хорошо что на схеме есть контрольные токи, так что даташит на TDA7560 не нужен.

Первым делом проверяю наличие напряжения на выходах MUTE 22 нога и ST-BY 4 нога. На выходе 22 — 4,2В, на выходе 4 – 4,99В.

Странно это, напряжения в норме. Начал проверять между выходами на колонки.
3 усилка показали норм напряжение, а на одном напряжение было на 2 вольта меньше. Подумал, что дело во входе усилка, но там все было в порядке. Сначало проверил входящее напряжение переменным вольтметром, а следом и отдельным усилком. Значит все таки накрылся усилитель
Для облегчения труда старенькую микросхему выкусываю бокорезами, а ножки по одной выпаиваю с помощью иголки

Так как у меня небыло микросхем TDA7560, начал искать чем можно заменить. Из старых мафонов осталась одна микросхема TDA7381. Разница между ними оказалась лишь в 25 ноге. На TDA7381 она не используется, а на TDA7560 это ножка управляет чем-то. Но это в принципи не важно, потому что в этом магнитофоне она тоже не используется. Смело ставлю

Случилось у меня несчастье во время выпайки микросхемы, случайно оторвал ножку питания. Но не до основания, а маленький кончик остался. На него удачно припаял проводок для подключения к плюсовой шине

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Tda7381 схема усилителя

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио - аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто - чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов - 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей - трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный - своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы - А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi - fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот - от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

Конкурс начинающих радиолюбителей
“Моя радиолюбительская конструкция”

Конкурсная конструкция начинающего радиолюбителя
“Усилитель низкой частоты на микросхеме TDA7384″

Здравствуйте уважаемые друзья и гости сайта!
Представляю вам первую конкурсную работу (второго конкурса сайта) начинающего радиолюбителя Ruslana Volkova :

Усилитель низкой частоты на микросхеме TDA7384

Всем радиолюбителям привет!

Представляю Вам свою первую работу:
“Усилитель низкой частоты на микросхеме TDA7384″

УНЧ выполнен на интегральной микросхеме TDA7384, содержащей четыре идентичных УНЧ по 40 ватт.

Технические характеристики усилителя:
Uпит……………….9-18 V
F выхода………….20-20000Hz
I покоя…………….250mA
I потр. макс………10А

Микросхему я выпаял из сломанной магнитолы “Kenwood”, модель, уже, не помню какая. Для начала нашел в “инете” datasheet на TDA7384. Потом определился, где я буду использовать этот усилитель, и приступил к созданию затеянного.
Первым делом выпаял из старых плат нужные детали, затем нашел в интернете печатную плату TDA 7384.lay и приступил к делу.

Схема усилителя низкой частоты на TDA7384:

Печатная плата усилителя в формате.Lay:

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает подключение усилителя как к стереофоническому источнику, с последующим раздвоением каждого канала, так и к квадрофоническому источнику.
Квадрофонический источник необходимо подключать к входам Вход 1, Вход 2, Вход 3, Вход 4.
Стереофонический источник подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4:

Схема подключения усилителя в режиме “Стерео”

Микросхему нужно установить на теплоотвод площадью не менее 400 кв. см или 150-200 кв. см с кулером!
Выполнив вышесказанные условия, получилась вот такая плата с радиатором и кулером от старого ПК:

Плата получилась не очень, делал при помощи принтера, утюга и хлорного железа.

Вход на усилитель стерео (подключается к замкнутым контактам Вход 1/Вход 2 и Вход 3/Вход 4), выход – квадрофонический (необходимо подключать к входам Вход 1, Вход2, Вход3, Вход4), маленький штекер – питание кулера = 12 вольт:

Теперь надо найти для него 12 вольтовый источник питания. Я использовал блок питания от компьютера, так как он достаточно мощный и занимает мало места.

Удалил все не нужные провода, оставив 12 вольт – жёлтый провод (у меня красный) и запуск БП – зелёный провод:

Подключил БП к усилителю, ничего не задымилось, значит всё сделано правильно, можно пробовать подключать колонки (звуковой сигнал я взял от ПК):

Передние: задние:

Подключил, всё заработало, УРА!!! Но громкость на передних и задних колонках разная, что делать?

Порывшись в “инете”, нашёл схему предварительного усилителя на микросхеме К157УД2, её можно заменить на К157УД3:

Нарисовал на листе бумаги А4 будущую плату с подбором нужных деталей:

После этого отсканировал и отредактировал в программе Paint Net, вот что получилось:

Я думаю, что получилось не хуже чем в других программах. Такой способ будет полезным тем, у кого не получается работать в программах созданных для рисования плат.
Вот что у меня получилось:

Плата получилась немного лучше предыдущей, я думаю что всё дело в хлорном железе, буду пробовать травить платы в чём то другом.

Если будете использовать четыре канала на входе усилителя, нужно будет сделать две такие платы, регулировка будет на все четыре канала. В моём варианте регулировка осуществляется одновременно по двум передним и по двум задним колонкам.

Собираем всё в подходящий корпус и подключаем:








После подключения построчными резисторами R7, R8 регулируем громкость на колонках и пользуемся.
Чтобы не разбирать усилитель, при подключении других колонок, или другого входного звукового сигнала, подстрочные сопротивления можно заменить на переменные и вывести их на переднюю панель.

Интегральная специализированная микросхема TDA7384 является квадрофоническим усилителем мощности низкой частоты. Выходная мощность, по словам производителя, доходит до 40 ватт на канал. К сожалению это не совсем правильные данные, если конечно микросхема питается от 12 вольт, по закону Ома в реальности она дает 18-20 ватт на нагрузку 4Ом и до 36 ватт на нагрузку 2Ом.

Цоколёвка микросхемы

Микросхема TDA7384 активно используется в автомагнитолах, обеспечивает весьма неплохое звучание. Внутри микросхемы стандартный транзисторный усилитель, выходные каскады которых работают в режиме АВ, поэтому качество звука достаточно качественное до тех пор, пока превышается номинальное напряжение входного сигнала. Это напряжение не должно превышать 3 вольта, берется от предварительного усилителя автомагнитолы. Кстати, микросхемы TDA7384, TDA7386, TDA7385, TDA7383, TDA7381 имеют одинаковую схему подключения и отличаются лишь выходной мощностью.

На некоторых форумах можно прочесть негативные отзывы о микросхеме, в частности то, что микросхема имеет плохие показатели, греется сильно, звук обрывистый, много хрипов и шумов. Лично делал много усилителей на этой микросхеме и ничего подобного не замечал, просто нужно уметь правильно обращаться с микросхемами такого рода.

Во время пайки установите микросхему на теплоотвод, это не даст ее перегреваться, также спасает от статического воздействия. Важным моментом является, фильтрационная часть именно от правильного фильтра по питанию зависит дальнейшая работа усилителя.

Дроссель - предназначен для частичного подавления высокочастотных сетевых помех. Полностью гасить ВЧ шумы, по крайней мере, одним дросселем, к сожалению, нам не удастся, поэтому иногда используют два дросселя. Электролитические конденсаторы берите с большой емкостью, они играют важную роль для стабилизации напряжения и подавления низкочастотных помех.

Микросхема TDA7384 имеет режимы Standby и Mute (режим сна и отключения звука соответственно). Усилитель также имеет функцию Rem.

Входные провода следует использовать экранированные, это не даст звуковому сигналу портиться до входа в микросхему. В данном случае монтаж выполнен на монтажной плате сделанной по .

Ремонт магнитофона KENWOOD KDC-M4524, замена усилителя TDA7560 на TDA7381

Принес мне знакомый на ремонт магнитофон KENWOOD KDC-M4524. Подключив к нему питание от этого стабилизированного блока питания, магнитофон не подал признаков жизни. Предохранитель оказался сгоревшим. Вывод стазу сгоревший усилитель.

Разобрав магнитофон, сразу обнаружилась перегоревшая дорожка и всдутый электролит в питании. Запаял дорожку перемычкой, электролит заменил, а вместо предохранителя лампа 12В. Пуск прошел удачно, Убираю лампу. Подключаю на прямую. Дисплей работает, диски читает, но звука нет. Начал искать причину почему нет звука

Первым делом нашел схему магнитофона KENWOOD KDC-M4524, оказалось собран усилитель на TDA7560. Хорошо что на схеме есть контрольные токи, так что даташит на TDA7560 не нужен.
Схема контрольных токов на TDA7560

Первым делом проверяю наличие напряжения на выходах MUTE 22 нога и ST-BY 4 нога. На выходе 22 — 4,2В, на выходе 4 – 4,99В.

Странно это, напряжения в норме. Начал проверять между выходами на колонки.
3 усилка показали норм напряжение, а на одном напряжение было на 2 вольта меньше. Подумал, что дело во входе усилка, но там все было в порядке. Сначало проверил входящее напряжение переменным вольтметром, а следом и отдельным усилком. Значит все таки накрылся усилитель
Для облегчения труда старенькую микросхему выкусываю бокорезами, а ножки по одной выпаиваю с помощью иголки

Так как у меня небыло микросхем TDA7560, начал искать чем можно заменить. Из старых мафонов осталась одна микросхема TDA7381. Разница между ними оказалась лишь в 25 ноге. На TDA7381 она не используется, а на TDA7560 это ножка управляет чем-то. Но это в принципи не важно, потому что в этом магнитофоне она тоже не используется. Смело ставлю

Случилось у меня несчастье во время выпайки микросхемы, случайно оторвал ножку питания. Но не до основания, а маленький кончик остался. На него удачно припаял проводок для подключения к плюсовой шине

Все собрал в кучу и запустил магнитофон. Все заработало.

Замену делал наверно с недели 2 назад, на днях видел этого человека. Магнитофон работает безотказно. Кстати глядел даташиты, так же можно TDA7560 заменить на TDA7384 TDA7385 TDA7386 TDA7381. Только смотрите за 25 ногой и сопротивлением нагрузки. И еще я уже писал об усилителе на TDA7386, может кому интересно будет

Удачи с ремонтами с ув. Admin-чек

Похожие материалы: Загрузка...

Tda7560 даташит на русском - Вместе мастерим

Начальство в отпуске, На работе анархия. Пятница. Все проекты и текучка выполнены. Можно уделить пару часов личным автомобильным делам.

Я решил не писать отчет, я решил сделать реферат. Или научно исследовательскую работу, проанализировав посты и комментарии и сделать большой пост о данной доработке.

1) Используемые статьи и их авторы.
al13l www.drive2.ru/l/1307802/ — Именно эта статья рассеяла все сомнения.
Mordvin113 www.drive2.ru/l/6667614/ — Очень помогла данная статья
Serhioos www.drive2.ru/l/4993448/ — Тоже очень помогла данная статья

2.1) Основные характеристики TDA7385

2.2) Основные характеристики TDA7560

-Остальное лень переводить Но суть такая, что данная микросхема по сравнению с обычной крутая, как Чак Норрис (Так написано в Даташите). Если хотите пропустите его через переводчик будет более менее понятно.

3) Нюансы перепайки

4) Сложности
— При высверливании радиатора есть шанс пробить конденсатор, лучше подложить туда стальную пластинку когда будете сверить.
— При выпаивании старой микросхемы и чистке отверстий есть шанс перегреть плату и выдрать контактную гильзу.
— После монтажа новой микросхемы, необходимо осмотреть контакты под микроскопом, и прозвонить тестером. чтобы не было короткого замыкания.
— Читаем очень грамотный комментарий от andygl
"Обалдеть!Разворошил осиное гнездо!Теперь по теме, замена микросхемы усилителя повысит мощность, но самое главное качество звука.А теперь очень важное замечание!Все кто захочет пойти этим путём перед заменой убедитесь что по схеме у вас не задействован вывод диагностики, 25 вывод если он задействован в схеме вашего аппарата при замене вы услышите тишину.Смотрите линейку TDA 7384,TDA7386,TDA7560 этот вывод имеет другое значение, у TDA7381,TDA7382,TDA7383,TDA7385 этот вывод работает и даёт сигнал диагностики для разрешения звука.Всю линейку я не смотрел, смотрите pdf и схему своего аппарата.Уже объяснял человеку который заменил микросхему что микруха в порядке, он думал что купил бракованную."
Вообще читаем все комментарии в статьях ссылки на которые я дал в начале.

5) Что изменилось?
Я взял CD диск с классической музыкой и Сборник Рок музыки, послушал несколько песен на громкости 10-15-20-25-30. Набросал табличку. Хрипы искажения начинали появляться у меня от 22, а к 30 это уже было не приятно слушать. Из настроек были БАСС +2 остальное по Нулям.
После перепайки сразу пошел тестировать.
На классической музыке искажения отсутствовали даже на 32
На рок музыке появлялись на 30, если обращать внимание и то только в некоторых песнях. На 32 были небольшие искажение в средних частотах. При это Сразу понизил БАСС до +1. на тестируемых песнях низкие частоты стали без искажений.
При прослушивании MP3 через эумятор CD чейнджера YATOR. Искажения отсутствовали на всех композициях. Возможно это связанно, что он в принципе играет тише.

PS Данная статья носит сугубо ознакомительный характер и не призывает не к каким действиям.

Сегодня рынок забит разнообразными микросхемами УНЧ. С выбором микросхем, для радиолюбительских конструкции усилителей, определится достаточно трудно, поэтому некоторые любители считают, что усилитель нужно сделать полностью своими руками, то есть на транзисторах. С ними полностью согласен, но иногда начинающие радиолюбители затрудняются, в связи с использованием большого количества комплектующих компонентов, также долгая и трудная настройка самого УНЧ, настройка на нужный ток покоя и т.п.

Оптимальный вариант — микросхема, в которой те же транзисторы, только производитель собрал уже все в одном корпусе, а все остальное ерунда, пара конденсаторов и все. В битве строения усилителей, микросхема однозначно фаворит, лампа конечно хороша, но из-за дефицита и высокого напряжения для питания анодных цепей, она уступает транзисторам и микросхемам, кроме этого получить даже 100 ватт на лампах достаточно трудно.

Транзисторные схемы, в основном класса АВ, обладают хорошим качеством звучания, на них можно построить высококачественные и мощные схемы, например схема ЛАНЗАРА или ЛИЧА, но как уже было сказано, монтаж и настройка не каждому доступны, к тому же сборка достаточно дорога, а многие компоненты дефицит.

Ниже будет представлена полная сборка квадрофонического усилителя мощности на микросхеме TDA7560 с выходной мощностью 77 ватт на канал, по словам производителей.

Корпусом служит пластмассовая коробка от инструментов, стойки тоже от той же коробки.
Вначале микросхему укрепляем на небольшой теплоотвод, во избежание от перегрева во время монтажа, далее разогреваем паяльник и приступаем.

Монтаж не такой сложный, как кажется, у меня он сделан на макетной плате, но с печаткой работа значительным образом упрощается.

Входные конденсаторы ставим по вкусу — от 0,05 до 4,7 мкф (0,1 стандарт). При большой емкости входных конденсаторов, усилитель будет более чувствителен к воспроизведению низких частот и наоборот.
Ко всем выводам микросхемы были припаяны провода с длиной 5см, затем места паек были зафиксированы термоусадкой. Далее уже на макетной плате была собрана схема, для того, чтобы усилитель заработал нужно вывод stand by через резистор 10 ком (0,25вт) подключить к плюсу общего питания, это режим сна микросхемы.

Усилитель был предназначен для работы с домашним кинотеатром, поэтому нужно уделять особое внимание внешнему дизайну корпуса, было решено поставить на стойках корпуса красные светодиоды, для красивой подсветки.

Катоды светодиодов припаяны друг к другу и подключены напрямую к минусу питания, каждый из анодов через ограничительный резистор в 1 ком (0,25вт) подключены к плюсу питания. Светодиоды можно ставить любые, цвет тоже по вкусу. Таким же образом подключены и светодиоды подсветки регулятора громкости.

Трансформатор

Был использован трансформатор от старого импортного магнитофона, подойдет любой трансформатор с выходом 12 -14 вольт, ток до 15 ампер, микросхема берет немало, но не нужно забывать, что работает не на полную мощность, долговременная выходная мощность одного канала не превышает 30-35 ватт, а свои77 ватт — кратковременная мощность, которая микросхема выдает только во время глубоких низких частот (бассах) и то не долго. Поэтому можно использовать любой трансформатор от 100 до 300 ватт.

В качестве выпрямителя можно использовать готовые диодные сборки на 6 — 10 ампер или же собрать мост, как в моем случае, правда, у меня диоды на 6 ампер, но справляются не плохо.

Фильтром служат два электролитических конденсатора на 35 вольт, 4700 мкф каждый, этого вполне хватит для фильтрации сетевых помех, никаких дополнительных прибамбасов для фильтрации не нужно.

Темброблок

Темброблок собран на микросхеме TDA1524, питание желательно подавать через стабилизатор напряжения на 12 вольт, как в моем случае.

Регуляторы желательно на 47 килоом, хотя можно и на 27. Микросхема двухканальная, поэтому усилитель был переделан. На входы поставлены ограничительные резисторы, которые общим проводом идут на среднюю точку регулятора, т.е для двух каналов использован всего один регулятор.

Единственным недостатком такого подключения является то, что если усилитель подключают без темброблока, то на вход нужно подавать звуковой сигнал с номиналом 1 вольт и более, поскольку величина начального сигнала разделяется после регулятора и на каждый вход микросхемы идет сигнал, уровень которого в два раза ниже начального, могут возникнуть проблемы, если сигнал будет подаваться от звуковой карты ПК, в таких случаях нужно использовать предварительные усилители.

Монтаж

Входные провода нужно использовать экранированные, во избежания возбуждений и ВЧ помех. Сам усилитель намазан термопастай и укреплен на теплоотвод от старого транзисторного усилителя. Не смотря на достаточно большую отдаваемую мощность, микросхема греется не так уж и сильно.
Для подключения динамических головок использовались "шпильки" от музыкального центра. Выключатель питания на 3 ампера.

Трансформатор в корпусе укреплен при помощи клея момент, им же теплоотвод усилителя приклеен к внутренней стенке корпуса. Плату можно зафиксировать силиконом на дно корпуса или же для крепежа использовать шурупы.

Цена: $5.01

Замена выходного усилителя мощности автомагнитолы

Микросхема предназначена для использования в качестве выходных усилителей мощности в автомобильной и некоторой бытовой радиоаппаратуре.
TDA7560 является одной из мощнейших в серии TDA — 4 канала по 77Вт при питании 12В бортовой сети автомобиля. Усилитель, собранный на микросхеме TDA7560 имеет минимальные коэффициент нелинейных искажений и уровень собственных шумов.

Основные характеристики TDA7560:

Напряжение питания от 6 до 18 Вольт
Пиковое значение выходного тока 9А
Выходная мощность на 4 Ом 10% THD 30Вт
Выходная мощность на 4 Ом 1% THD 23Вт
Выходная мощность на 2 Ом 10%THD 55Вт
Выходная мощность на 2 Ом 1% THD 43Вт
Максимальная выходная мощность на нагрузке 4Ом 45Вт
Максимальная выходная мощность на нагрузке 2Ом 77Вт
Коэффициент усиления 26дБ
Сопротивление нагрузки не менее 2 Ом
Температура кристалла 150 градусов Цельсия
Диапазон воспроизводимых частот 20-20000 Гц.

Кроме того TDA7560 имеет защиту от короткого замыкания нагрузки и от перегрева кристалла.

Для замены выходного усилителя мощности автомагнитолы на Али был выбран лот и сделан заказ.
Прислан был замотанным в стрейч-пленку

При заказе не обратил внимание на строку у продавца «Tda7560 TDA7560A TDA7560B» — после получения уже узнал разницу 🙁
7560 и 7560А имеют разное количество ножек, имеются отличия по дополнительным функциям (наличие/отсутствие включения питания антенны) и естественно поэтому есть разница в распиновке.
Продавец конечно мягко говоря «неправ» — на фото указана 7560, а прислана 7560А, но претензий продавцу я не предъявлял, т.к. внимательно «изучив вопрос» понял, что не требуется сложных переделок для использования присланной


Сравнив даташиты TDA7560 и TDA7560А пришел к выводу, что можно просто исключить «крайние» с двух сторон ноги и по идее должно все заработать.
В «процессе», изучая даташит установленного усилителя обнаружились несоответствия рекомендуемой и используемой в магнитоле емкости (1000µF вместо 2200µF) — что вероятно дополнительно ухудшало качество звука, решено было «доработать» и эту «недоработку»- было решено заменить на максимально большую емкость конденсатора (которую по размерам можно было «засунуть»).

Разница между 7560 и 7560А

Фотографии процесса замены микросхемы

Откручиваем болтики (для снятия платы усилителя) и разъединяем шлейф. В Вашем случае процедура разборки может заметно отличаться в зависимости от модели подопытного.

Выпаиваем усилитель… Для простоты легче кусачками откусить микросхему и выпаять контакты по отдельности. Я выпаивал — мне нужен был целым выпаянный «экземпляр» 🙂


Уже с впаянным новым усилителем- как так и было 😉


стрелки указывают подогнутые «лишние» ноги усилителя и емкость, которую заменил.

Естественно надо нанести термопасты слой (я сначала начал совсем забыл про нее, и пришлось разбирать все)

Результат несложного ремонта и «апгрейда» 🙂

После замены все сразу заработало… никаких проблем из-за использования несколько иной модификации усилителя не возникло 🙂
Как мне кажется даже несколько изменилось звучание низов — вполне вероятно дело в увеличенной емкости конденсатора.

Работы «на 15 минут», и ее можно сделать самому! Смело можно брать вариант усилителя с буквой «А», если Вас не интересует управление активной антенной (и если оно у Вас вообще присутствует).

Подобным образом можно заменить выходной усилитель и другой «модификации» — как видите все элементарно :)))

% PDF-1.3 % 1 0 obj > поток конечный поток эндобдж 2 0 obj > эндобдж 4 0 obj > поток hXMsFWq qnrJ! d} 3

усилитель tda7560 - купить усилитель tda7560 с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для усилителя tda7560.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топовый усилитель tda7560 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели усилитель tda7560 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в усилителе tda7560 и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести усилитель tda7560 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как использовать схемы усилителя звукового моста TDA1554, TA8225, HA13118

Если вы видите в автомобильной аудиосистеме усилителя или мини-усилителе 12 В для вашей комнаты. Я собрал 3 схемы, в которых используется одна микросхема IC. К ним относятся TDA1554, TA822 и HA13118.

Жалко, если у вас в руках есть эти микросхемы, но вы еще не пробовали их использовать. Или вы ремонтируете старую автомобильную стереосистему, можете использовать эти ICS

TDA1554

Схема усилителя TDA1554 может быть использована для стереоусилителя 22 Вт и 4-канального домашнего аудио 11 Вт с использованием напряжения питания 11-15 В ниже у нас есть 2 схемы

Несимметричный усилитель мощности 4 x 11 Вт или усилитель мощности 2 x 22 Вт

Basic Datasheet

TDA1554Q содержит четыре усилителя с разными входами (два инвертирующих и два неинвертирующих).И
Мы можем использовать его в одиночном (четыре усилителя) или мостовом режиме.

Коэффициент усиления каждого усилителя зафиксирован на уровне 20 дБ (26 дБ в BTL).

Особенностью этого устройства является:
Переключатель отключения звука / ожидания
• низкий ток ожидания (<100 мкА)
• низкий ток переключения отключения звука / ожидания (недорогой переключатель питания)
• возможность отключения звука

Список контактов
1 Неинвертирующий вход NINV1 1
2 Инвертирующий вход INV1 1
3 Заземление (сигнал)
4 Подавление пульсаций напряжения питания RR
5 Положительное напряжение питания VP1 1
6 Выход OUT1 1
7 Заземление заземления 1 1 (подложка)
8 OUT2 выход 2
9 n.c. не подключен
10 Выход OUT3 3
11 GND2 заземление 2 (подложка)
12 Выход OUT4 4
13 Положительное напряжение питания VP2 2
14 M / SS Переключатель отключения звука / режима ожидания
15 н.з. не подключен
16 Инвертирующий вход INV2 2
17 Неинвертирующий вход NINV2 2

Базовая блок-схема внутри усилителя TDA1554

См. ниже базовую блок-схему внутри схемы.

Тогда посмотрите на реальную схему, используя приведенную ниже.

4-канальный усилитель домашнего звука 11 Вт с использованием TDA1554

Эту схему усилителя легко построить.Просто используйте одну микросхему, но у нее 4 канала, 11 Вт на канал.

Это номер Филиппа TDA1554. Подходит для прослушивания дома или в любом автомобиле.

Просто используйте блок питания 12-15 вольт, иначе он будет использоваться для усиления любой звуковой системы домашнего кинотеатра.

В первом 2-канальном усилителе идут фронтальные колонки. И двухканальный тыловой канал тоже может быть динамиками объемного звука.

Как это работает

См. Принципиальную схему ниже.

4-канальный усилитель домашнего звука 11 Вт с использованием микросхемы TDA1554

Для этой схемы требуется источник питания, от 12 до 18 вольт при потребляемой мощности 5 А.

Он имеет 4 входа, контакты 1, 2, 17 и 16. Они разделены на 2 канала неинвертирующих (контакты 1, 17) и 2 канала инвертирующих входов (контакты 2, 16).

Что мы можем выбрать использование по своему усмотрению, вывод как синфазный или не синфазный.

На выходе будет 4 канала на контактах 6, 8, 12 и 10. И, C7 - C10 служат для лучшего повышения стабильности низких частот перед переходом к динамику.

Переключатель S1 - это кнопка отключения звука. При нажатии S1 будет замкнута цепь звуковой системы в режиме Mute.Но если отпустить переключатель S1 standby готов к работе.

C5 и C6 фильтруют свет, чтобы сгладить и устранить помехи.

Стереоусилитель 22 Вт с использованием TDA1554

Эта схема имеет умеренную мощность, 22 Вт + 22 Вт. Он идеально подходит для прослушивания дома или в любой машине.

Кроме того, это простая схема, использующая небольшие части оборудования.

И что более важно, он использует только одну микросхему, TDA1554Q. Внутри имеется схема защиты от короткого замыкания с выходом.

Как работает

Смотрите в схеме. Вот принцип схемы.

Стереоусилитель мощности 22 Вт + 22 Вт с одним чипом TDA1554

Схема будет получать входной сигнал на каждом канале через C1 и C2. Они будут объединять сигналы или фильтровать только сигнал переменного тока.

Входной сигнал левого канала работает так же, как и правый канал.

Итак, я объяснил, просто остался один.

Сигнал от C1 к контактам 1 и 2 микросхемы IC1.

Какой вывод 1 соответствует положению неинверторного входа. Он будет усиливать сигнал без обратной фазы на выходном контакте 6.

И, контакт 2 инвертирует входной сигнал в обратной фазе на выходной контакт 8.

Из этого видно, что оба выходных контакта 6 и 8 являются фазовыми сигналами. противоположный. Таким образом, он обеспечит увеличение мощности.

Потребляемая мощность при использовании не более 5 А при 12 В. Динамик будет 4-омным. Итак, мощность звука составляет 22 Вт.

А вот если использовать любой 8-омный динамик.Мощность ниже.

Пока схема работает. Микросхема нагревается. Значит, радиатора должно хватить.

Купить TDA1554

TA8225

TA8225 Схема усилителя BTL

Лист данных Распиновка

Печатная плата TA8225. Но у меня его нет. Таким образом я ищу в Интернете. TA8225 - это усилитель мощности звука BTL для бытового применения. Он рассчитан на высокую мощность 45 Вт, низкий уровень искажений и низкий уровень шума. Он содержит различные виды защиты и функцию ожидания SW.

Принципиальная схема TA8225

Возможно, вам тоже захочется изучить эти схемы.

Кроме того, задействованы функции обнаружения короткого замыкания или перенапряжения на выходе и температуры перехода.

Характеристики
  • Рабочее напряжение питания: VCC = 9 ~ 18 В
  • Высокая выходная мощность 45 Вт при VCC = 14,4 В, F = 1 кГц, THD = 10%, RL = 2 Ом)
  • Низкий коэффициент искажений: THD = 0,015 % (тип.) VCC = 13,2 В, f = 1 кГц, Pout = 4 Вт, RL = 4 Ом.
  • Встроенная функция ожидания с контактом (1), установленным на высокий уровень, питание включено)
  • Встроенный выход: короткое замыкание или перенапряжение, цепь обнаружения, выход на VCC и выход на GND короткое замыкание.(Контакт (8): открытый коллектор)
  • Встроенная схема определения температуры перехода. (Контакт (2): открытый коллектор)
  • Различные встроенные схемы защиты:
    • Тепловое отключение, перенапряжение
    • Короткое замыкание выхода на GND
    • Короткое замыкание выхода VCC
    • Короткое замыкание выхода на выход.

Работа контактов TA8225

Вот несколько связанных схем, которые также могут оказаться полезными:

HA13118

18 Вт BTL Audio Power Amplifier

Если вы ищете хороший усилитель для вашей частной комнаты.У вас есть много вариантов. Транзистор - это хорошо, но и микросхема тоже хорошо. Сегодня предлагаю вам попробовать HA13118. Это усилитель мощности BTL Audio мощностью 18 Вт для Hitachi. Мне нравится мотор переменного тока для Hitachi. Он очень прочный. Хорошее качество, даже бренд из Японии. Конечно, аудио ИС такая же.

Зачем его использовать

HA13118 - это интегральная схема усилителя класса AB. Hitachi разрабатывает их для компонентных автомобильных стереоусилителей. При напряжении питания 13,2В и нагрузке динамика 4 Ом.

Эта силовая ИС обеспечивает выходную мощность 18 Вт с 10% искажениями. Как правило, мы используем его в мостовом усилителе в автомобиле. У них есть следующие основные особенности.

  • Вы можете использовать его где угодно. Потому что для этого требуется широкий диапазон напряжения от 8 В до 18 В при одном напряжении. При токе от 1А до 2А.
  • Выходной ток Io (пик) 4 A
  • Рассеиваемая мощность PT 15 Вт
  • Но максимальное напряжение составляет 26 В
  • Типичное усиление до 55 дБ.
  • Менее 0.2% искажения при 1 Вт
  • Частоты отклика от 30 Гц до 30 кГц.
  • Рабочая температура от –30 до +80 ° C
  • Компактный корпус, простой в установке
  • Каждая внутренняя цепь защиты
    • Схема защиты от перенапряжения
    • Схема теплового отключения
    • Схема защиты от замыкания на землю
    • Неисправность источника питания схема защиты

Подробнее

Как это работает

См. схему выше.

Ввод цепи питания 12 В. Затем введите аудиосигнал на вход. Сигнал проходит через VR1. Для регулировки уровня звукового сигнала. Затем C1 передает сигнал связи на вход IC1. Кроме того, C2 устраняет шумы. После этого аудиосигнал попадает на вывод 3 микросхемы IC1. Это форма усилителя моста (BTL). Если вы любите схему автомобильного усилителя. Вы всегда видите усилитель BTL. Потому что он дает большую мощность при том же напряжении. См. Схему внутри IC, есть левый и правый канал.Соединяем оба усилителя вместе. Для увеличения мощности ваттности. Мы можем наблюдать, как контакт 15 (левый канал) подключает один провод динамика. А контакт 8 (правый канал) подключается к другому проводу того же динамика. Какие из C7 и C8 будут передавать сигнал, чтобы лучше была частотная характеристика. И C9, C10, R1 и R2 уменьшают шумовой сигнал. Мы слышим более низкий раздражающий гул на фоне усилителей мощности. Потому что мы складываем C11 и C12. Если увеличить электролитический C12-2200uF больше. Это снизит пульсации напряжения источника питания.

Детали, которые вам понадобятся

IC1: HA13118 Усилитель мощности BTL, 18 Вт
R1, R2: 2,2 Ом, резистор 0,25 Вт
VR1: Потенциометр 10K

Электролитический конденсатор

C1: 2,2 мкФ 50 В
C3, C4 , C6, C7, C8: 100 мкФ 25 В
C5: 10 мкФ 50 В
C12: 2200 мкФ 25 В

Керамические конденсаторы
C2: 100 пФ 50 В
C9, C10, C11: 0,1 мкФ 50 В
Динамик от 4 до 8 Ом

Источник питания от 8 В до 18 В при 2 А.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

% PDF-1.6 % 97 0 obj> эндобдж xref 97 33 0000000016 00000 н. 0000001398 00000 н. 0000001533 00000 н. 0000001612 00000 н. 0000001738 00000 н. 0000002018 00000 н. 0000002060 00000 н. 0000002363 00000 н. 0000002609 00000 н. 0000002870 00000 н. 0000017764 00000 п. 0000017875 00000 п. 0000018001 00000 п. 0000018307 00000 п. 0000018369 00000 п. 0000019064 00000 п. 0000019108 00000 п. 0000019162 00000 п. 0000020219 00000 п. 0000021269 00000 п. 0000021509 00000 п. 0000021760 00000 п. 0000021915 00000 п. 0000022001 00000 п. 0000022082 00000 п. 0000022143 00000 п. 0000023138 00000 п. 0000023203 00000 п. 0000025779 00000 п. 0000025857 00000 п. 0000029034 00000 п. 0000033477 00000 п. 0000000975 00000 н. трейлер ] >> startxref 0 %% EOF 129 0 obj> поток E4EKgR6 YdEn9Z \ ۘ R \ #> ic / G1 * wҳn / h N] uZʼ; {q] J- / ѕ.1) / P -60 / R 2 / U (\\ WH \) 8TX, p] L \ n) / V 1 >> эндобдж 99 0 obj> эндобдж 100 0 obje9! 6 @ 7 \ () / DR> / Кодировка >>>>> эндобдж 101 0 obj> / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / Type / Page >> эндобдж 102 0 obj [103 0 R 107 0 R 108 0 R] эндобдж 103 0 objs = Kg $ W: iR \) ͝ = ֳ 4) / Subtype / Stamp / C [1.0 0.0 0.0] / F 4 / M (\ rlT {: Dmb & Ld! H: cZ {) / Name / # 23_MoZeoH9jGgGA3OTtH92xD / P 101 0 R / T (9) / Subj (xfV) / Type / Annot / Popup 107 0 R / AP >>> эндобдж 104 0 obj> / ProcSet [/ PDF] >> / Type / XObject / BBox [0.c

Высокое качество оригинальный 10 шт. автомобильный аудио усилитель мощности ZIP-25 TDA7560 подлинный TDA7560 аудио усилитель интегральная схема IC ...


Высокое качество оригинальный 10 шт. Автомобильный аудио усилитель мощности ZIP-25 TDA7560 подлинный TDA7560 аудио усилитель интегральная схема IC

В облики, достопни нарочилу

Lastnosti

Обратовальная Температура:
.
Številka Modela:
TDA7560
Благовна Знамка:
ЮБИНА
Изгуба Мочи:
.
Станье:
Нова
По индивидуальному заказу:
Есть
Napajalna Napetost:
.
Упораба:
.
Врста:
.

TDA7560, 10 долларов США.36-16.17, STMicroelectronics, загрузка TDA7560 DataSheet, принципиальная схема с SeekIC.com

Коэффициент подавления синфазного сигнала (мин.) :
Ток потребления :
Упаковка : Трубка
Максимальная рабочая температура : + 150 C
Тип монтажа : Сквозное отверстие
Продукт : Class-AB
Рабочее напряжение питания : 18 В
Тип выхода : 4-канальное стерео
Доступное усиление : 26 дБ
Максимальное рассеивание мощности : 80000 мВт
Упаковка / ящик : FLEXIWATT-25
THD плюс шум : 0.015%
Выходная мощность : 55 Вт

Распиновка

Технические характеристики

Символ

Параметр

Значение

Блок

В CC

Рабочее напряжение питания

18

В

В CC (постоянный ток)

Напряжение питания постоянного тока

28

В

В CC (pk)

Пиковое напряжение питания (t = 50 мс)

50

В

I O

Пиковый выходной ток:
повторяющийся (рабочий цикл 10% при f = 10 Гц)
неповторяющийся (t = 100 с)


9
10


A
A

P общ

Рассеиваемая мощность, (Tcase = 70 ° C)

80

Вт

Т Дж

Температура перехода

150

° С

T stg

Температура хранения

от 55 до 150

° C

Описание

TDA7560 - это революционный усилитель мощности BCD (биполярный / CMOS / DMOS) класса AB в корпусе Flexiwatt 25, разработанный для мощных автомобильных радиоприемников

Полностью дополняющий P- Структура выходного сигнала канал / N-канал позволяет размах выходного напряжения от шины к рельсу, что в сочетании с высоким выходным током и минимальными потерями при насыщении устанавливает новые эталоны мощности в области автомобильного радио с беспрецедентными характеристиками искажений.

TDA7560 - это революционный усилитель мощности класса AB с технологией BCD (биполярный / CMOS / DMOS) в корпусе Flexiwatt 25, разработанный для мощных автомобильных радиоприемников. Характеристики TDA7560: (1) отличная 2 способность управлять автомобилем; (2) дисторшн класса HI-FI; (3) низкий выходной шум; (4) функция ST-BY; (5) функция отключения звука; (6) автоматизировать при мин. обнаружение напряжения питания.

Абсолютные максимальные значения TDA7560 приведены ниже: (1) Рабочее напряжение питания: 18 В; (2) Напряжение питания постоянного тока: 28 В; (3) Пиковое напряжение питания (t = 50 мс): 50 В; (4) Пиковый выходной ток: повторяющийся (рабочий цикл 10% при f = 10 Гц): 9 А, неповторяющийся (t = 100 мс): 10 А; (5) Рассеиваемая мощность (Tcase = 70 ° C): 80 Вт; (6) Температура перехода: 150 ° C; (7) Температура хранения: от 55 до 150 ° C.

Электрические характеристики TDA7560 следующие: (1) Ток покоя: мин. 120 мА, тип. 200 мА и макс. 320 мА; (2) Выходное напряжение смещения: режим воспроизведения ± 80 мВ; (3) Выходное напряжение смещения при включении / выключении звука: ± 80 мВ; (4) Коэффициент усиления по напряжению: мин. 25 дБ, тип. 26 дБ и макс. 27 дБ; (5) Несимметрия усиления канала: ± 1 дБ; (6) Подавление напряжения питания: 50 дБ мин. И 70 дБ тип. При f = 100 Гц; Vr = 1Vrms; (7) Высокая частота среза: минимум 100 кГц и типично 300 кГц при PO = 0,5 Вт; (8) Входное сопротивление 80 кОм мин., 100 кОм и макс. 120 кОм.

Параметры:

-903 903 64 TDA7560
TDA7560
497 2181 5 ND
49721815ND
497-2181-5
Техническая информация / информация по каталогу TDA7560
Поставщик STMicroelectronics
Категория 903 903 Flexiwatt (изогнутые и смещенные выводы)
Тип Класс AB
Тип выхода 4-канальный (четырехканальный)
Напряжение - питание 8 В ~ 18 В
Трубка
Характеристики Отключение звука, защита от короткого замыкания и перегрева, режим ожидания
Максимальная выходная мощность x каналов при нагрузке 80 Вт x 4 при 2 Ом
Состояние бессвинцовой Содержит свинец
Статус RoHS RoHS Несоответствует
Другие названия

TDA7560 Лист данных.Www.s manuals.com. Ул

Руководство пользователя: Даташиты TDA7560.

Непосредственное открытие PDF: Просмотр PDF.
Количество страниц: 11

 TDA7560



4 x 45 Вт четырехъядерный автомобильный радиоусилитель PLUS HSD
ПРОСМОТР ПРОДУКТА

ПРЕВОСХОДНАЯ МОЩНОСТЬ НА ВЫХОДЕ:
4 x 50 Вт / 4 Ом МАКС.
4 x 45 Вт / 4 Ом EIAJ
4 x 30 Вт / 4 Ом при 14,4 В, 1 кГц, 10%
4 x 80 Вт / 2 Ом МАКС.
4 x 77 Вт / 2 Ом EIAJ
4 x 55 Вт / 2 Ом при 14,4 В, 1 кГц, 10%
ОТЛИЧНЫЕ ВОЗМОЖНОСТИ ВОЖДЕНИЯ 2Ω
ИСКАЖЕНИЕ КЛАССА Hi-Fi
НИЗКИЙ ВЫХОДНОЙ ШУМ
РЕЖИМ ОЖИДАНИЯ
ОТКЛЮЧЕНИЕ ФУНКЦИИ
АВТОМАТИЧЕСКИ ЗА МИН.ОБНАРУЖЕНИЕ НАПРЯЖЕНИЯ ПИТАНИЯ
НИЗКОЕ КОЛИЧЕСТВО ВНЕШНИХ КОМПОНЕНТОВ:
- ВНУТРЕННИЙ ФИКСИРОВАННЫЙ УСИЛЕНИЕ (26 дБ)
- БЕЗ ВНЕШНЕЙ КОМПЕНСАЦИИ
- ОТСУТСТВИЕ КОНДЕНСАТОРОВ BOOTSTRAP
БОРТОВЫЙ ВОДИТЕЛЬ ВЫСОКОЙ БОКОВОЙ СИСТЕМЫ 0,35 А

ТЕХНОЛОГИЯ MULTIPOWER BCD
МОП-транзистор ВЫХОДНАЯ СТУПЕНЬ МОЩНОСТИ

FLEXIWATT25

НОМЕР ДЛЯ ЗАКАЗА: TDA7560

FORTUITOUS OPEN GND
ОБРАТНАЯ БАТАРЕЯ
ESD
ОПИСАНИЕ
TDA7560 - это революционный BCD (биполярный /
CMOS / DMOS) класса AB Audio
Усилитель мощности в корпусе Flexiwatt 25 разработан
для автомагнитолы большой мощности
Полностью комплементарный P-канал / N-канал
Выходная структура позволяет рельсу выходное напряжение
качели, которые в сочетании с высоким выходным током
и минимизированные потери при насыщении устанавливают новую мощность
эталоны в области автомобильного радио с беспрецедентными характеристиками искажения.ЗАЩИТА:
ВЫХОДНОЕ КОРОТКОЕ ЗАМЫКАНИЕ НА GND, VS,
ПО НАГРУЗКЕ
ОЧЕНЬ ИНДУКТИВНЫЕ НАГРУЗКИ
ПРЕВЫШЕНИЕ ТЕМПЕРАТУРЫ ЧИПА С
МЯГКИЙ ТЕПЛОВЫЙ ОГРАНИЧИТЕЛЬ
НАГРУЗОЧНОЕ НАПРЯЖЕНИЕ
БЛОК И СХЕМА ПРИМЕНЕНИЯ
Vcc1

Vcc2
470 мкФ

100 нФ

ST-BY

НЕМОЙ

HSD

HSD
OUT1 +

В 1

ВЫХ 10,1 мкФ

PW-GND
OUT2 +

IN2

ВЫХ 20,1 мкФ

PW-GND
OUT3 +

IN3

ВЫХОД 30,1 мкФ

PW-GND
OUT4 +

IN4

ВЫХ 40,1 мкФ

PW-GND
AC-GND
0,47 мкФ

СВР

ВКЛАДКА

S-GND

47 мкФ
D94AU158B

Ноябрь 1999 г.
Это предварительная информация о новом продукте, который сейчас находится в разработке. Детали могут быть изменены без предварительного уведомления.1/10

TDA7560
АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Символ

Значение

Ед. изм

Рабочее напряжение питания

18

V

VCC (постоянный ток)

Напряжение питания постоянного тока

28 год

V

VCC (pk)

Пиковое напряжение питания (t = 50 мс)

50

V

Максимальный выходной ток:
Повторяющийся (рабочий цикл 10% при f = 10 Гц)
Неповторяющийся (t = 100 мкс)

9
10

А
А

VCC

IO

Ptot

Параметр

Рассеиваемая мощность, (Tcase = 70 ° C)

80

W

Tj

Температура перехода

150

° C

Tstg

Температура хранилища

- от 55 до 150

° C

КОНТАКТНОЕ СОЕДИНЕНИЕ (вид сверху)

HSD

P-GND4

НЕМОЙ

OUT4-

V CC

OUT4 +

OUT3-

OUT3 +

P-GND3

IN3

AC-GND

IN4

IN2

S-GND

В 1

СВР

OUT1 +

P-GND1

V CC

OUT1-

ST-BY

OUT2 +

OUT2-

ВКЛАДКА

25

P-GND2

1

D94AU159A

ТЕПЛОВЫЕ ДАННЫЕ

2/10

Символ

Параметр

Rth j-кейс

Переход термического сопротивления к корпусу

Максимум.Значение

Ед. изм

1

° C / Вт

TDA7560
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (VS = 13,2 В; f = 1 кГц; Rg = 600 Ом; RL = 4 Ом; Tamb = 25 ° C;
См. Схему испытаний и применения, если не указано иное.)
Символ

Параметр

Условия тестирования

Iq1

Ток покоя

RL = ∞

VOS

Выходное напряжение смещения

Игровой режим

dVOS

Во время отключения звука ВКЛ / ВЫКЛ выход
напряжение смещения

Gv

Усиление напряжения

dGv

Дисбаланс усиления канала

По

Выходная мощность

Мин.

Тип.

Максимум.

120

200

320

мА

± 80

мВ

± 80

мВ

27

дБ

± 1

дБ

25

26 год

Ед. изм

VS =
VS =
VS =
VS =

13.2В;
13,2 В;
14,4 В;
14,4 В;

THD = 10%
THD = 1%
THD = 10%
THD = 1%

23
16
28 год
20

25
19
30
23

W
W
W
W

VS =
VS =
VS =
VS =

13,2 В;
13,2 В;
14,4 В;
14,4 В;

THD = 10%, 2 Ом
THD = 1%, 2 Ом
THD = 10%, 2 Ом
THD = 1%, 2 Ом

42
32
50
40

45
34
55
43 год

W
W
W
W

41 год
75

45
77

W
W

50
80

W
W

По EIAJ

Выходная мощность EIAJ (*)

VS = 13,7 В; R L = 4 Ом
VS = 13,7 В; R L = 2 Ом

Po макс.

Максимум. Выходная мощность (*)

VS = 14,4 В; R L = 4 Ом
VS = 14,4 В; R L = 2 Ом

THD

Искажение

Po = 4 Вт
Po = 10 Вт; RL = 2 Ом

eNo

Выходной шум

”A” Взвешенный
Bw = от 20 Гц до 20 кГц

СВР

Отклонение напряжения питания

f = 100 Гц; Vr = 1Vrms

50

70

fch

Высокая частота среза

PO = 0.5 Вт

100

300

Ri

Входное сопротивление

80

100

120

КОм

CT

Перекрестный разговор

60

70
60

-
-

дБ
дБ

ЭТО Б

Потребляемый ток в пн.

VSt-By = 1,5В

75

мкА

Ipin4

St-by pin Ток

VSt-By = от 1,5 В до 3,5 В

± 10

мкА

VSB выход

St-By Out Пороговое напряжение

(Усилитель: ВКЛ.)

VSB в

St-By в пороговом напряжении

(Усилитель: ВЫКЛ.)

Отключить затухание

POref = 4 Вт

80

ВМ из

Пороговое напряжение отключения звука

(Усилитель: Играть)

3.5

ВМ в

Пороговое напряжение отключения звука

(Усилитель: отключение звука)

VAM в

VS Automute Threshold

(Усилитель: отключение звука)
Att ≥ 80 дБ; POref = 4 Вт
(Усилитель: Играть)
Att TDA7560
Рисунок 1: Стандартная испытательная и прикладная схема

C8
0.1 мкФ

C7
2200 мкФ
Vcc1-2

Vcc3-4
6

R1
ST-BY

20

4
10 тыс.
R2

9

C9
1 мкФ

НЕМОЙ

7

22
47 тыс.

C10
1 мкФ

5

C1
В 1

3

0,1 мкФ
12

17

C2 0,1 мкФ

19

15
C3 0,1 мкФ

21 год

IN4

14
S-GND

23

13

C5
0,47 мкФ

OUT4

24

16

4/10

OUT3

18

IN3

C4 0,1 мкФ

OUT2

2

11

IN2

OUT1

8

10
СВР
C6
47 мкФ

25
HSD

1
ВКЛАДКА
D95AU335B

TDA7560
Рисунок 2: P.C.B. и компоновка элементов рисунка 1 (масштаб 1: 1)
СОСТАВНЫЕ ЧАСТИ &
ВЕРХНИЙ МЕДНЫЙ СЛОЙ

НИЖНИЙ МЕДНЫЙ СЛОЙ

5/10

TDA7560
Рис. 3. Зависимость тока покоя от питания.
Напряжение.

Рисунок 4.Выходная мощность в зависимости от напряжения питания.

Id (мА)

240

Vi = 0

220

RL = 4 Ом

200
180
160
140

8

10

12
Против (V)

14

16

18

Рисунок 5. Выходная мощность в зависимости от напряжения питания.
По (Вт)
130
120
По-макс
110
100
RL = 2 Ом
90
THD = 10%
f = 1 кГц
80
70
60
50
THD = 1%
40
30
20
10
8 9 10 11 12 13 14 15 16 17 18
Против (V)
Рисунок 7. Зависимость искажений от выходной мощности.

10

THD (%)

80
75
70
65
60
55
50
45
40
35 год
30
25
20
15
10
5

По (Вт)
По-макс

RL = 4 Ом
f = 1 кГц

THD = 10%

THD = 1%

8

9

10

11

12

13 14
Против (V)

15

16

17

18

Рисунок 6. Искажение vs.выходная мощность
THD (%)
10
Vs = 14,4 В
RL = 4 Ом

1

f = 10 кГц

0,1

f = 1 кГц

0,01

0,001
0,1

1

10
По (Вт)

Рисунок 8. Зависимость искажений от частоты.
10

THD (%)

Vs = 14,4 В

1

1

RL = 2 Ом
f = 10 кГц

0,1

0,1

f = 1 кГц

0,01

0,001
0,1
6/10

Vs = 14,4 В
RL = 4 Ом
Po = 4 Вт

1

По (Вт)

0,01

10

0,001
10

100

f (Гц)

1000

10000

TDA7560
Рисунок 9. Зависимость искажений от частоты.

Рисунок 10. Перекрестные помехи в зависимости от частоты.

THD (%)

10

90

ПЕРЕКРЕСТОК (дБ)

80

1

Vs = 14,4 В
RL = 2 Ом

70

Po = 8 Вт

60

0,1
50

RL = 4 Ом
Po = 4 Вт
Rg = 600 Ом

40

0.01

30

0,001
10

100

f (Гц)

1000

10000

Рисунок 11. Отклонение напряжения питания в зависимости от частоты.
SVR (дБ)
100
90

20
10

f (Гц)

1000

10000

Рисунок 12. Затухание на выходе в зависимости от питания.
Напряжение.
OUT ATTN (дБ)
0

80

100

RL = 4 Ом
Po = 4 Вт исх.

-20

70
-40

60
50

-60

Rg = 600 Ом

40

Vripple = 1 Vrms

-80

30
20
10

100

f (Гц)

1000

10000

Рисунок 13. Выходной шум в зависимости от сопротивления источника.

-100
5

70
60

10

100
1000
Rg (Ом)

10000

100000

п (%)

90
80

п
Vs = 13,2 В

70

RL = 4 х 4 Ом

60

f = 1 кГц SINE

50

40

40
Ptot

30

20

20

10

10

0
1

10

50

30

”A” wgtd

9

Ptot (Вт)

80

22-22 кГц лин.8

Рис. 14. Рассеиваемая мощность и КПД в зависимости от
выходная мощность (синусоидальный режим)
90

Vs = 14,4 В
RL = 4 Ом

7
Против (V)

En (мкВ)
130
120
110
100
90
80
70
60
50
40
30
20

6

0
0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
По (Вт)
7/10

TDA7560
Рисунок 15. Рассеиваемая мощность в зависимости от выходной мощности
(Музыка / Имитация речи)
30

Рисунок 16. Зависимость рассеиваемой мощности от выходной мощности.
(Музыка / Имитация речи)

Ptot (Вт)

60
55
50
45
40
35 год
30
25
20
15
10
5

Vs = 13,2 В
RL = 4 х 4 Ом

25

ГАУССКИЙ ШУМ

КЛИП СТАРТ

20
15
10
5

0

1

2

3
По (Вт)

4

5

6

Ptot (Вт)
Vs = 13.2В
RL = 4 x 2 Ом
ГАУССКИЙ ШУМ

КЛИП СТАРТ

0

2

4

6

8

10

По (Вт)

СОВЕТЫ ПО ПРИМЕНЕНИЮ (см. Схему на рис. 1)
СВР
Помимо своего вклада в подавление пульсаций,
Конденсатор SVR управляет временной последовательностью включения / выключения и, следовательно, играет важную роль
в поп-оптимизации во время переходных процессов ВКЛ / ВЫКЛ.
МИНИМАЛЬНОЕ РЕКОМЕНДУЕМОЕ ЗНАЧЕНИЕ 10 мкФ.

использоваться для управления штырями отключения звука и ожидания в
отсутствие настоящих портов CMOS или микропроцессоров.
Ячейки R-C должны всегда использоваться, чтобы
сгладить переходы для предотвращения любых
слышимые кратковременные шумы.Что касается режима ожидания, то постоянная времени, которая должна быть назначена для получения перехода практически без всплесков, должна быть меньше 2,5 В / мс.

ВХОДНОЙ ЭТАП
Входы TDA7560 заземлены и
выдерживает очень высокие входные сигналы (± 8Vpk) без
любая деградация производительности.
Если стандартное значение для входных конденсаторов
(0,1 мкФ), отсечка низких частот будет
составляют 16 Гц.

ОПРЕДЕЛЕНИЕ РАДИАТОРА
При нормальном использовании (динамики 4 Ом)
тепловые требования радиатора должны быть выведены из рис.15, который сообщает смоделированные
рассеивание мощности при воспроизведении реальной музыкальной / речевой программы. Для этого моделирования использовался шум с гаусси распределенной амплитудой. Исходя из этого, частые случаи обрезки
(в худшем случае) приведет к Pdiss = 26 Вт. Предполагая
Tamb = 70 ° C и TCHIP = 150 ° C в качестве границы
условий, тепловое сопротивление радиатора
должно быть примерно 2 ° C / Вт. Это позволит избежать
любое тепловое отключение даже после длительной работы на полном объеме.

РЕЖИМ ОЖИДАНИЯ И ОТКЛЮЧЕНИЕ
Функции STAND-BY и MUTING доступны одновременно.
CMOS-СОВМЕСТИМЫЕ.Если они не используются, допускается прямое соединение с V их соответствующих контактов. Обычные маломощные транзисторы могут

8/10

TDA7560
РАЗМ.
А
B
C
D
E
Ж (1)
грамм
G1
H (2)
h2
h3
h4
L (2)
L1
L2 (2)
L3
L4
L5
M
M1
N
О
р
R1
R2
R3
R4
V
V1
V2
V3

МИН.
4,45
1,80
0,75
0,37
0,80
23,75
28,90

22.07
18,57
15,50
7,70
3,70
3,60

мм
ТИП.
4,50
1,90
1,40
0,90
0,39
1,00
24.00
29,23
17.00
12,80
0,80
22,47
18,97
15,70
7,85
5
3.5
4.00
4.00
2,20
2
1,70
0,5
0,3
1,25
0,50

МАКСИМУМ.
4,65
2,00

МИН.
0,175
0,070

1.05
0,42
0.57
1,20
24,25
29.30

0,029
0,014
0,031
0,935
1,138

22,87
19,37
15,90
7,95

0,869
0,731
0,610
0,303

4,30
4,40

0,145
0,142

дюйм
ТИП.
0,177
0,074
0,055
0,035
0,015
0,040
0,945
1.150
0,669
0,503
0,031
0,884
0,747
0,618
0,309
0,197
0,138
0,157
0,157
0,086
0,079
0,067
0,02
0,12
0,049
0,019

МАКСИМУМ.
0,183
0,079

ПЛАН И
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

0,041
0,016
0,022
0,047
0,955
1.153

0,904
0,762
0,626
0,313
0,169
0,173

5 ° (тип.)
3 ° (тип.)
20 ° (тип.)
45 ° (тип.)

Flexiwatt25

(1): выступ дамбы не включен
(2): выступ в комплекте

ЧАС
h2

V3

А

h3

О

h4

R3

L4

R4
V1
R2

L2

N

L3

р

L

L1

V1

V2

R2

D

R1
L5

R1

R1
E

грамм
V

G1

F
M

M1

B
C

V
FLEX25ME

9/10

TDA7560

Предоставленная информация считается точной и надежной.Однако STMicroelectronics не несет ответственности за последствия.
использования такой информации или нарушения патентов или других прав третьих лиц, которые могут возникнуть в результате ее использования. Нет лицензии
предоставлено косвенно или иным образом в соответствии с любым патентом или патентными правами STMicroelectronics. Спецификации, упомянутые в этой публикации, являются
Может быть изменено без уведомления. Эта публикация заменяет всю ранее предоставленную информацию. Продукция STMicroelectronics
не разрешено использовать в качестве критических компонентов в устройствах или системах жизнеобеспечения без письменного разрешения STMicroelectronics.Логотип ST является зарегистрированным товарным знаком STMicroelectronics.
 1999 STMicroelectronics - Напечатано в Италии - Все права защищены
ГРУППА КОМПАНИЙ STMicroelectronics
Австралия - Бразилия - Китай - Финляндия - Франция - Германия - Гонконг - Индия - Италия - Япония - Малайзия - Мальта - Марокко Сингапур - Испания - Швеция - Швейцария - Великобритания - США.
http://www.st.com

10/10

www.s-manuals.com



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.5
Линеаризованный: Нет
XMP Toolkit: Adobe XMP Core 4.0-c316 44.253921, вс, 01 октября 2006 г., 17:14:39
Производитель: Acrobat Distiller Daemon 3.0 для Solaris 2.3 и более поздних версий (SPARC)
Дата изменения: 2013: 03: 30 22: 00: 25 + 02: 00
Дата создания: 1999: 11: 26 16: 20: 04Z
Дата метаданных: 2013: 03: 30 22: 00: 25 + 02: 00
Идентификатор документа: uuid: add1e250-0a04-45c1-94ef-ea909b87d1c9
Идентификатор экземпляра: uuid: dfbabc69-42b0-4104-a86c-5b2011e8dfc3
Формат: заявка / pdf
Название: TDA7560 - Даташит.www.s-manuals.com.
Создатель:
Описание                     :
Тема: TDA7560 - Даташит. www.s-manuals.com.
Количество страниц: 11
Ключевые слова: TDA7560, -, Datasheet., Www.s-manuals.com.
Предупреждение: [Незначительное] Игнорирование повторяющегося словаря информации

Метаданные EXIF, предоставленные EXIF.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
