Паяльная станция Hakko 936: обзор, характеристики, сравнение с аналогами

Какие преимущества имеет паяльная станция Hakko 936. Насколько она эффективна в работе. Как она сравнивается с другими моделями. Стоит ли ее покупать.

Ключевые характеристики паяльной станции Hakko 936

Паяльная станция Hakko 936 обладает следующими основными техническими характеристиками:

• Диапазон температур: 200-480°C
• Мощность: 60 Вт
• Напряжение питания: 220 В
• Выходное напряжение: 24 В
• Керамический нагревательный элемент
• Точность поддержания температуры: ±1°C
• Время нагрева до рабочей температуры: около 30 секунд

Станция имеет компактные размеры — 110 x 160 x 120 мм. Вес составляет всего 1,2 кг. При этом она обеспечивает профессиональный уровень качества пайки.

Преимущества Hakko 936 перед аналогами

Паяльная станция Hakko 936 имеет ряд важных преимуществ по сравнению с другими моделями в своем ценовом сегменте:

• Высокая скорость нагрева и точность поддержания температуры благодаря керамическому нагревательному элементу
• Широкий выбор сменных жал различных форм и размеров
• Эргономичная легкая ручка паяльника
• Компактные размеры станции при высокой мощности
• Надежность и долговечность японского бренда Hakko

Одно из главных достоинств — возможность быстрой смены жал под разные задачи пайки. Это делает станцию универсальным инструментом.

Сравнение Hakko 936 с другими популярными моделями

Как Hakko 936 соотносится с другими распространенными паяльными станциями? Проведем краткое сравнение:

Hakko 936 vs Weller WES51

Обе станции имеют схожие характеристики, но Hakko 936 обеспечивает более высокую максимальную температуру — 480°C против 450°C у Weller. При этом Hakko немного мощнее — 60 Вт против 50 Вт.

Hakko 936 vs Lukey 936

Lukey 936 является более бюджетным аналогом Hakko. При схожих характеристиках, Hakko обеспечивает лучшую точность и стабильность температуры. Качество сборки и надежность у оригинальной Hakko также выше.

Hakko 936 vs Hakko FX-888D

FX-888D — более современная цифровая модель Hakko. Она имеет цифровой дисплей и немного более точный контроль температуры. При этом базовая 936 модель дешевле при схожей функциональности.

Области применения паяльной станции Hakko 936

Благодаря своим характеристикам, Hakko 936 может эффективно применяться в следующих сферах:

• Мелкосерийное производство электроники
• Ремонт электронной техники
• Радиолюбительство
• Макетирование и прототипирование
• Пайка компонентов для Arduino и других DIY проектов

Станция одинаково хорошо справляется как с пайкой традиционных выводных компонентов, так и с SMD монтажом. Это делает ее универсальным инструментом.

Как правильно выбрать и использовать жала для Hakko 936

Выбор подходящего жала — важный фактор эффективной работы с паяльной станцией. Для Hakko 936 доступен широкий ассортимент жал серии 900M. Как правильно их подобрать?

• Для пайки мелких SMD компонентов используйте тонкие конические жала (например, 900M-T-B)
• Для работы с выводными компонентами подойдут жала с плоским срезом (900M-T-2C, 900M-T-3C)
• Для пайки разъемов и массивных деталей выбирайте широкие жала с большой теплоемкостью

Важно регулярно очищать жало от окислов и лудить его при помощи припоя. Это обеспечит максимальную теплопередачу и долгий срок службы.

Возможные неисправности Hakko 936 и их устранение

Несмотря на высокую надежность, иногда могут возникать проблемы в работе станции. Рассмотрим типичные неисправности и способы их устранения:

Станция не включается

Проверьте подключение шнура питания и исправность розетки. Если проблема не в этом, возможен выход из строя предохранителя или выключателя питания.

Не нагревается паяльник

Убедитесь в надежном подключении паяльника к станции. Проверьте целостность провода паяльника. При необходимости замените нагревательный элемент.

Нестабильная температура

Чаще всего причина в износе или загрязнении жала. Попробуйте заменить жало на новое. Также возможен выход из строя термодатчика в паяльнике.

При серьезных неисправностях рекомендуется обратиться в сервисный центр для диагностики и ремонта.

Стоит ли покупать Hakko 936 в 2024 году

Несмотря на то, что модель Hakko 936 уже не производится, она остается популярным выбором среди профессионалов и любителей. Стоит ли ее покупать сегодня?

Аргументы «за»:

• Проверенная временем надежность
• Отличное соотношение цена/качество
• Широкий выбор совместимых жал
• Простота в использовании

Аргументы «против»:

• Отсутствие цифрового дисплея
• Менее точный контроль температуры по сравнению с современными моделями
• Сложности с поиском оригинальных запчастей

В целом, Hakko 936 остается отличным выбором для большинства задач пайки. Однако если вам важна максимальная точность и удобство настройки, стоит присмотреться к более современным цифровым моделям.

Заключение: достойная классика для профессиональной пайки

Паяльная станция Hakko 936, несмотря на свой возраст, по-прежнему остается эталоном надежности и эффективности. Она обеспечивает профессиональное качество пайки при доступной цене. Широкий выбор совместимых жал делает ее универсальным инструментом для самых разных задач.

Конечно, современные цифровые модели предлагают более точный контроль и удобство настройки. Однако классическая Hakko 936 по-прежнему способна удовлетворить потребности большинства пользователей — от любителей до профессионалов. Если вам нужна надежная рабочая лошадка для ежедневного использования, Hakko 936 определенно заслуживает внимания.

Паяльная станция HAKKO 936

Свершилось! Я прикупил себе электрический вспоминатель с регулируемой температурой! Для скорейшего восстановления памяти!

Ладно, шутки в сторону. Один знакомый электронщик посоветовал паяльную станцию – HAKKO 936. Я ее в тот-же день в eBay за 65 долларов и купил (плюс 11 долларов за доставку с посыльным до дома). Через 4 дня станцию привез желтый человек , но не китаец. Просто униформа у него такая.

Спецификации паяльной станции:

• температура 200°- 480°C
• регулировка температуры крутилкой
• керамический нагреватель с температурным датчиком
• возможность менять жала
• питание от 220В
• выходное напряжение 24В
• мощность 50Вт

Взглянем поближе. Паяльник HAKKO 907 с гордой надписью ESD SAFE, что значит “защищен от электростатического разряда”. Короче говоря самое то, для пайки чувствительной (и не очень) электроники.

[ad#intext2]

Сама фирма HAKKO японская, но продукция, разумеется, изготовляется в Китае. Тем не менее, в Китае есть хорошие дядьки, делающие довольно качественные вещи.

Ручка удобная, хорошо лежит в руке, ОЧЕНЬ мало греется при работе. Но летом рука все равно будет потеть. Наверное.

Провод очень мягкий, длинной ровно 1 метр, выглядит добротно. Разъем типа папа. Т.е. на базовом блоке – мама. Я видел некоторые станции, где на блоке был папа. А это неприятно, так как можно коротнуть ненароком.

Длина паяльника вместе с жалом около 195мм. Ручка почти цилиндрическая (присутствует совсем легкая конусность), диаметром  14мм в самой толстой части и 12 в самой тонкой.

Разбирается паяльник легко – все держится на одной гайке. Выкручиваем ее аккуратненько, и вот они, кишки:

Виден керамический нагреватель – сердце всей системы. Он обыкновенный, фирмы HAKKO. Это значит, что если его убить ненароком, то найти ему замену будет несложно. (Т.е. простая пересадка сердца продлит жизнь станции.) В рукоятке скрывается вот такая конструкция:

Все сделано добротно и аккуратно. Провод надежно закреплен, нагреватель надежно припаян.

Жало, естественно, трубчатое, HAKKO’вское. Их шло всего 11 в комплекте, всех форм и размеров.

На сайте HAKKO нашел такие спецификации:

Мне прислали 900M-T-LB (3 шт), 900M-T-1.2D (2 шт), 900M-T-1C (4 шт), 900M-T-2C (2 шт).

Судя по отзывам, если не жарить паяло на 400стах градусах часами – жала живут очень долго, что не может не радовать.

В любом случае, жала HAKKO очень распространены, цены на них пустяковые, поэтому в случае надобности их можно просто менять. Правда, распространенность HAKKO привлекает злых китайских дядек делать подделки – придется учиться различать злых и добрых китаезов.

Настоящие жала HAKKO медные, покрытые хрен знает сколькими слоями стали, хрома и еще чего-то. Лудится вся эта лобуда очень легко – припой просто сливается с жалом (как жидкий терминатор Т1000 прямо).

Базовый блок оказался довольно легким – около КИЛОГРАММА. Сзади торчит шнурок питания (не вынимается), сбоку включатель (или выключатель, хехе), спереди крутилка температуры, разъем для паяльника, визуальный сигнализатор работы (светик красный).

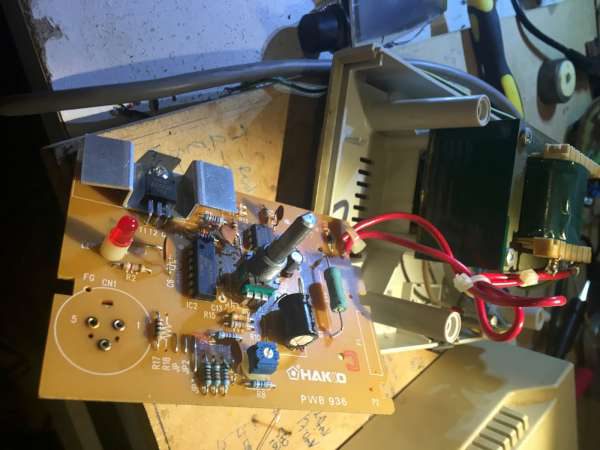

Внутренности:

Тоже все аккуратненько пропаяно и уложено. Нареканий нет.

В комплекте идет так-же подставка для паяльника. В ней предусмотрено место для губки (их две было в комплекте) – отличная штука. Я про губку.

А подставка так себе. Я лично предпочел бы вариант а-ля “конусообразная пружина”. Удобнее он. А в HAKKO’вской надо целится в подставку, и втыкать до упора, иначе паяльник может выпасть. Думаю, что ее я модернизирую в ближ. будущем.

При включении, через полминуты паяльник выходит на рабочую температуру. Присобачил к нему термопару:



Показания практически совпали с выставленными на крутилке градусами. Так что в этом плане тоже + в пользу паяльной станции.

На фото выше приведены наименьшая и наибольшая температуры паяльника.



Заключение: Если не считать неудобной (ИМХО) подставки, паяльная станция оправдала практически все надежды. Она удобная, качественно сделанная, компактная, хорошо держит заданную температуру. В общем, расчищайте место на столе и приобретайте :-).

Паяльная станция Hakko 936 — лучший выбор среди подобных устройств с феном на Алиэкспресс

Давненько хотел паяльник с керамическим нагревательным элементом и сменными жалами, однако у нормальных экземпляров ценник не стыкуется с отсутствием особой надобности. Обзор будет больше про хороший корпус чем про начинку . Корпус это главный элемент, начинку можно выбрать любую благодаря хорошим габаритам и штатному посадочному месту для трансформатора, подобный используется практически во всех изделиях Hakko, поэтому сюда можно впихнуть любой контролер, буть то фен или паяльник с жалами T12. Переднюю панель можно изготовить самостоятельно это просто кусок плоского пластика вырезанный под определенным шаблоном.

У меня уже есть паяльник с псевдокерамикой и теплозащитным кожухом жала с возможностью закрыть нагреваемые части данным кожухом, но к сожалению совместимость с тем же хакко 900-ой серии нету ни по жалам ни по нагревательному элементу.

Благодаря купонам новорегов 4 от 4,01 появилась возможность собрать нечто похожее на паяльную станцию Hakko 936 из различных модулей и самого паяльника. К этому моменту у меня уже завелись два жала к хакко 900-ой серии 3C и 4C фирмы Proskit, купленные у одного продавца по купонам за монетки в мобильном приложении.

https://aliexpress.com/item/store/product/5SI-216N-4C-1/2029036_32671125208.html

https://aliexpress.com/item/store/product/5SI-216N-3C-1/2029036_32671398144.html

Так же неизвестно зачем у этого продавца был куплен керамический нагревательный элемент за 16 центов. Причем продавец рандомно высылал под одним лотом как керамику так и псевдокерамику, на фото лота изображена псевдокерамика.

https://aliexpress.com/item/item/Hot-Sale-220V-60W-Soldering-Iron-Core-Heating-Element-Replacement-Spare-Part-Welding-Tool-For-936/32691098329.html

Начало было положено с выбора корпуса для паяльной станции. Самый дешевый корпус нашелся у продавца с хорошим рейтингом. К сожалению, в настоящее время у него эти корпуса закончились, ссылка дана на корпус другого продавца. Цена значительно отличается, корпус продавался по 6,6$, за вычетом купона на 4$ стоимость вышла за 2,6$. На данных станциях бывают два разных разъема для подключения паяльника, которые друг с другом несовместимы.

Оригинальный пластиковый разъем Hakko 936.

Авиационный Разъем GX16-5.

Поэтому при заказе корпуса необходимо выбрать нужный тип разъема, что бы не ошибиться. Я заказал корпус с передней панелью, которая имеет разъем GX16, потому что хаковский разъем редкий и в случае поломки стоит порой как целая ручка паяльника. Внешне отверстия для разъемов выглядят вот так:

Корпус пришел за месяц, но разъемы GX16 гуляли по складам почты около двух месяцев. При получении разъемов меня ждало сильное огорчение, оказалось, что продавец выслал мне корпус под хаковский разъемом, а пришедшая ручка паяльника имеет авиационный разъем GX16-5. Поэтому необходимо обратить особое внимание на такой момент и в случае ошибки продавца сразу открыть диспут. Естественно сроки для диспута закончились и встал вопрос как приколхозить, что бы это все выглядело как законченный продукт без признаков того самого колхоза.

Вот так должно быть:

Возникла мысль просто написать продавцу о моей проблеме с предложением выслать другую панель. Он достаточно в короткие сроки ответил мне согласием. Только вот прошла почти неделя и никаких сообщений я все никак ни получал. Уже думаю забыл обо мне продавец и решаю как подклеить отверстие что бы хорошо держался разъем. И напоследок взял да написал сообщение, что если вышлешь то я сделаю обзор на mysku.club. Продавец ответил мне с извинениями:

Если кому интересно, то вот этот продавец:

ru.aliexpress.com/store/918038?spm=2114.12010609.0.0.er4v1I

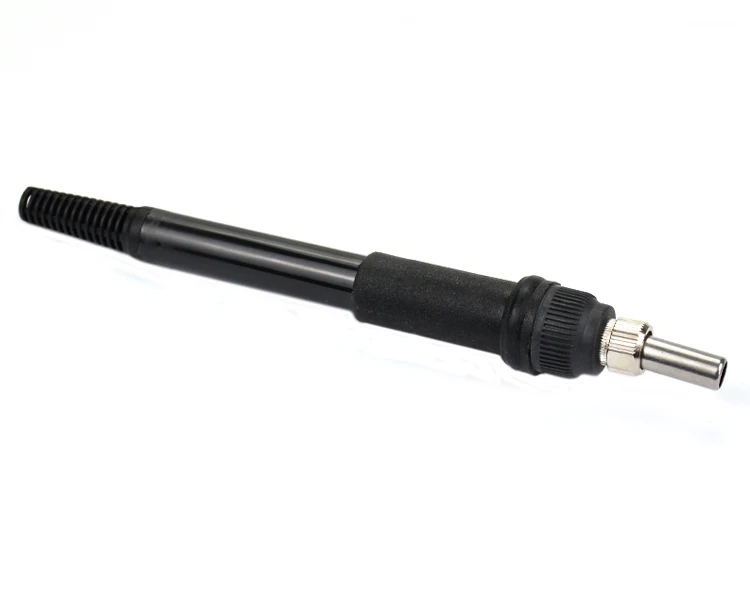

Ручку паяльника соответственно тоже выбрал с разъемом GX16 папа. Совместимость разъемов c ручками под жала Hakko T12 отсутствует, потому что там используется разъем GX12 или совсем трех контактный как у BaKon BK950D. Тем более там отсутствует электрическая совместимость у нагревательных элементов. Однако ручки Hakko 907, можно доработать для использования жал T12, заменив внутренний приемник жала и поставить укороченную насадку.

С ручками для паяльника все более или менее понятно, самую дорогую брать не обязательно так как в ней нету ничего особенного кроме нагревательного элемента и жала, у всех примерно одинаковое качество, но ценник очень сильно отличается. Обращать нужно лишь на тип нагревательного элемента, потому что их может быть два вида. Нагревательные элементы для ручки Hakko 907 имеют маркировку: для керамики A1321 и для цементированной нихромвой проволоки A1322.
Из обзоров ясно, что лучшими характеристиками по мощности и скорости нагрева обладает керамический нагреватель A1321, поэтому я решил брать контролер для керамических нагревателей. Поскольку корпус уже имеет переднюю панель то нет необходимости брать контролер с пластиковой накладкой. Я взял самый распространенный и наиболее дешевый вид контролера, примерно такой.

https://aliexpress.com/item/item/New-Circuit-Board-For-HAKKO-936-Soldering-Iron-Station-Control-Board-Controller-Thermostat-A1321-Factory-Mill/32787375864.html

Какой то BTA08

HA17358

На плате есть информация о дате ревизии платы и пометка напротив типа нагревательного элемента под который предназначена плата, в данном случае это керамика A1321 с символом *.

Видно, что плата универсальная как для керамических нагревательных элементов так и нихрома, разница заключается в нескольких элементах у которых подписаны два значения, * для керамики или # для нихрома. Я не понял для чего есть незанятые два контакта TST, возможно какой то тест, объясните кто знает.

В комплекте с корпусом шел пакетик как у аналогичного продавца, за исключением отсутствующего прижимного фиксатора для шнура питания, но я вышел из положения благодаря колхозингу, внутри корпуса все равно не видно. В пакетике лежат пять само резов, что побольше крепят верхнюю крышку корпуса к основанию, а вот тот, что поменьше мне неизвестен, возможно он фиксирует ручку регулятора температуры к штоку резистора, но она после прижима и так хорошо держится.

В комплекте нет выключателя от сети, но это не проблема, можно использовать аналогичный от нерабочего блока питания, я же поставил зеленый, что бы кнопка не сливалась с корпусом.

В схеме включения от сети должен присутствовать предохранитель, которого тоже не было в комплекте. Я взял держатель предохранителя для монтажа в корпус, но в оригинальной Hakko 936 нет в корпусе такого предохранителя, он располагается внутри на плате вместе с кнопкой включения. Поэтому после распайки проводов я просто уложил его внутри.

Что касается питания платы то я заказал у разных продавцов два самых дешевых блока питания на 24 Вольта с надеждой, что хотя бы один не затеряется. Таких трансформаторов есть две версии, первая имеет двухсторонний монтаж элементов, такой уже обозревался здесь, но цена на такой значительно выше. Второй по схемотехнике аналогичен, даже элементы на плате имеют точно такие же подписи, но цена значительна меньше, поэтому выбор пал на последний.

Для данного трансформатора места в корпусе достаточно, но не понятно решение для его крепления, что бы не было болтанки. К тому же по маркировки AC24V плата запитывается от переменного напряжения на 24 Вольта и не ясно как будет работать контролер. В каком то обзоре даже работает, но сильно разогревается нагревательный элемент с подводящими проводами, поэтому не хотелось что нибудь спалить.
Решение пришло совершенно случайно, спросил в ремонтной мастерской трансформатор на 24 Вольта и такой нашелся. У меня было сильный восторг, когда он встал на посадочное место в корпусе, как будто он туда предназначался. Это отечественный трансформатор ВУШК Э-2150 о котором в поисковиках нет совсем информации. При наборе в строке поиска всплывает это наименование, но Google или Yandex не выдали ни какой информации о нем. Посадочные отверстия под трансформатора составляют 44 на 56 миллиметров.

Сетевой провод взял от компьютера, а внутреннюю разводку сделал из цветных проводов древнего блока питания, которые оказались даже лужеными, не могу сказать какие провода используют сейчас. Выше я писал об отсутствии крепежного фиксатора для сетевого провода. Мне под руки попался держатель для домофонной таблетки, который был пущен в дело после некоторой доработки. Тут до меня дошло зачем пятый саморез.

Как в оригинале на плате предусмотрено заземление через корпус трансформатора в сеть, то же самое было организовано через клеммы. Сам трансформатор покрыт слоем лака поэтому пришлось его снять в месте контакта клемм.
От разных продавцов пришли две ручки паяльника под Hakko 907 с нихромовым нагревателем внутри, причем один нагреватель не понятным образом был сломан.

Понятно что так использовать ручку нельзя, необходимо заменить нагревательный элемент, пока я еще не знал про разные нагревательные элементы, но на этом этапе до меня стало доходить это отличие, а акция для новорегов уже закончилась. После изучения вопроса оказалось, что у меня уже есть керамический нагреватель.
У керамического нагревательного элемента имеются четыре вывода, два красных и два синих, у нихромового их тоже четыре, но цвета могут быть абсолютно любыми. У керамики красные провода являются подводами к нагревательному элементу, сопротивление на них 3 Ома, а синие идут на терморезистор с сопротивлением 56 Ом. В ручке паяльника на плате со стороны нагревательного элемента к первым двум контактам нужно припаять красные провода, а к третьему и четвертому синие.

Для выпайки элементов необходимо было купить жала типа топорик hakko 900m-t-k, которых у меня не было. Заказал одно жало, а продавец мне прислал десять однотипных топориков. Не знаю, что делать с таким количеством топориков. Придется стать индейцем.

При включении станции в сеть без паяльника светодиод на передней панели кратковременно загорается и тут же гаснет. После подключения паяльника и включении загорается красный светодиод на время нагрева после нагрева начинает мигать, что означает поддержание заданной температуры. При температуре в 400 градусов, светодиод загорается примерно на десять секунд, а затем начинает моргать и жало начинает быстро нагреваться. Для проверки я взял китайский твердо плавкий припой и положил его на жало, через пятьдесят секунд задымил флюс находящийся внутри припоя, а через минуту с небольшим он расплавился. Вроде все соответствует оригиналу, не T12 конечно, однако в такой бюджет я бы не смог уложиться при сборке станции на Т12. Общая цена на все компоненты получилась 5$, а в результате я получил.

Тут главное корпус, плата управления и ручка паяльника, которую можно сразу задешево купить с керамическим нагревателем, транс можно поискать у знакомых или в мастерской со шнуром проблем быть не должно.
Обзор написал как обещал продавцу и в благодарность тем кто выкладывает различные наводки на акции, надеюсь обзор поможет тем кто хочет сменить свой паяльник, к сожалению цена будет значительно выше чем у меня, но не такая если брать готовый вариант. Возможно будет выгоднее та же BaKon BK950D на T12 в период каких нибудь акций.

Обзор паяльной станции Hakko 936

Некоторые паяльные станции слишком велики, чтобы быть очень эффективными. Как вы знаете, не всегда легко получить необходимое рабочее пространство на своем рабочем месте или в магазине. Это означает, что компактная паяльная станция необходима для повышения производительности.

Паяльная станция Hakko 936 ESD-Safe имеет тонкий, гладкий и компактный дизайн, который занимает площадь не на один квадратный дюйм больше, чем это абсолютно необходимо. И, несмотря на столь компактный дизайн, Hakko 936 Паяльная станция с защитой от электростатического разряда по-прежнему оснащена функциями и дополнительными функциями, которые вы ожидаете от настоящей высокопроизводительной паяльной станции.

Вы ищете качественную паяльную станцию, которая прослужит вам долгие годы? Если да, то Hakko 936 — отличный вариант для рассмотрения. В этом обзоре мы более подробно рассмотрим все его функции и преимущества, чтобы помочь вам решить, подходит ли вам эта паяльная станция. Мы также сравним ее с некоторыми другими популярными на рынке паяльными станциями, чтобы помочь вам принять обоснованное решение.

Технические характеристики

• Размеры: 10,8 x 9,4 x 6,5 дюймов;
• Регулируемый регулятор температуры с стопорным/установочным винтом;
• Диапазон температур: 392–896°F;
• Поддерживает температуру в простое в пределах 1,8°F;
• Керамический нагревательный элемент и датчик;
• Настройка температуры по Цельсию или по Фаренгейту;
• Температура регулируется простым поворотом регулятора
• Тонкие железные ручки с изоляцией и эргономичным дизайном;
• Подходит для больших, средних или маленьких утюгов;
• Совместим с широким выбором жал для пайки SMD и сквозных соединений;
• Потребляемая мощность 220В;
• Выходная мощность 24 В 60 Вт;

Дизайн

Паяльная станция Hakko 936 ESD-Safe представляет собой современную паяльную доску с профессиональными характеристиками и функциями, необходимыми для серьезных паяльных работ.

А поскольку его нагревает высококачественный керамический нагревательный элемент, он всегда поддерживает внутреннюю температуру в пределах нескольких градусов от температуры пайки. Это означает меньшее время ожидания, пока паяльная станция снова нагреется между компонентами или платами. 9№ 0003

Полезный цифровой дисплей на паяльной станции Hakko 936 ESD-Safe позволяет осуществлять точный контроль параметров температуры с лазерной точностью. Вы знаете, что каждый компонент и плата требуют определенного уровня нагрева для достижения наилучших результатов.

Цифровой дисплей паяльной станции Hakko 936 ESD-Safe поможет вам всегда быть в курсе температур, при которых вы работаете. А поскольку температуру легко контролировать, повернув ручку, вы всегда будете готовы работать над своими проектами при той температуре, которая вам нужна.

Паяльная станция HAKKO 936 ESD — это недорогая станция с регулируемой температурой, которую можно штабелировать, чтобы сэкономить место на столе.

HAKKO 936 — это стандартная рабочая станция для пайки. Эта станция будет работать годами без ремонта. Он защищен от электростатического разряда для критически важных приложений, чувствительных к статическому электричеству.

Производительность

27 отзывов о паяльной станции Hakko 936 с защитой от электростатического разряда, которые мы получили от реальных клиентов, красноречиво говорят об этой паяльной станции. Интернет-обозреватели назвали эту паяльную станцию ​​превосходящей другие модели. Они даже дали ему почти идеальный рейтинг, 4,8 из 5 звезд.

Предположим, вам нравится выполнять свою работу с помощью инструментов профессионального качества и заниматься пайкой для заработка или хобби. В этом случае паяльная станция Hakko 936 с защитой от электростатических разрядов является логичным выбором для использования на рабочем столе. Однако трудно найти магазин, в котором продается Hakko 936 ESD-Safe, поэтому в качестве альтернативы мы можем порекомендовать FX-951 или, может быть, даже Hakko FX-888D.

Если вы ищете относительно недорогую паяльную станцию, которая хорошо вам подойдет, Hakko 936 — один из самых популярных вариантов; это хорошее оборудование, которое удовлетворяет многие ваши потребности в пайке, не будучи таким дорогим, как многие другие, и для его нагрева требуется всего около пятнадцати секунд.

Благодаря полному контролю температуры и надежной мощности, Hakko 936 отлично подходит для тех, кто только начал паять, или тех, кто ищет станцию ​​для выполнения небольших работ.

Недостатком этой паяльной станции является то, что она больше не производится, но это не должно мешать вам купить ее, так как обычно их довольно много в Интернете.

Средняя цена паяльной станции Hakko 936 составляет 80 долларов, но все зависит от того, что продавец хочет за нее и в каком состоянии. моделей, так что не все так плохо.

Плюсы:

• Быстрый нагрев;
• Качественный материал;
• Доступный;
• Компактный дизайн;
• Простота использования;
• Сейф;
• Надежный для выполнения работы;
• Приятный на вид и на ощупь;
• Быстрое термическое восстановление;

Минусы:

• Найти нелегко;
• Много поддельных утюгов;

В целом, паяльная станция Hakko 936 ESD-Safe — отличный выбор для тех, кто ищет надежную и эффективную паяльную станцию ​​по доступной цене. Хотя его может быть трудно найти, его стоит поискать из-за его многочисленных преимуществ в производительности и дизайне. Благодаря контролю температуры и быстрому нагреву эта паяльная станция справится с любой задачей.

Основные характеристики

Нагревательный элемент

Паяльная станция Hakko 936 оснащена мощным и быстро нагревающимся керамическим нагревателем.

Он может нагреваться до 899 градусов по Фаренгейту всего за несколько секунд.

Контроль температуры

Эта паяльная станция также предлагает точный контроль температуры с цифровым дисплеем для легкой регулировки.

Эргономичный дизайн

Мало того, что Hakko 936 имеет прочный нагревательный элемент и точный контроль температуры, он также разработан для удобства и простоты использования. Паяльник имеет эргономичную ручку для удобного захвата и уменьшения усталости рук при длительной работе.

Удобные элементы управления

Элементы управления этой паяльной станции удобны и понятны. Выключатель питания имеет четкую маркировку, а ручка регулировки температуры имеет легко читаемый цифровой дисплей.

Регулируемые жала

Эта паяльная станция позволяет использовать сменные жала, что делает ее универсальным инструментом для решения различных задач пайки.

Паяльная станция Hakko 936 — надежный и эффективный выбор для любого любителя или профессионала, которому нужен высококачественный паяльный инструмент. Его быстрый нагревательный элемент, точный контроль температуры, эргономичный дизайн, удобное управление и регулируемые наконечники делают его отличным вариантом для всех ваших потребностей в пайке.

Сравнение Hakko 936 и Weller WES51

Есть две паяльные станции, которые очень похожи во многих отношениях, и это, конечно же, Hakko 9.36 и Weller WES51 [1].

Что касается температуры, то Hakko получает самую высокую температуру и может достигать 896 F, тогда как Weller ограничен 850 F, , сказав, что они оба имеют хороший температурный диапазон и начинают примерно на 500 градусов холоднее. .

Обе станции имеют выходное напряжение 24 В, но снова Hakko выходит на первое место с входной мощностью 60 Вт, тогда как у Weller всего 50 Вт. Однако, в зависимости от вашей электрической системы, более низкая потребляемая мощность может быть идеальной, если вы склонны использовать много энергии в течение нескольких часов подряд.

Обе станции очень удобны в использовании благодаря своим тонким ручкам и не требуют много времени для нагрева или охлаждения, что означает, что их можно использовать эффективно и быстро. Что касается цен, Hakko 936 и Weller WES51 очень похожи.

BeagleBone или Arduino: какой SBC лучше?

Таким образом, реальная разница между ними заключается в потребляемой мощности и температуре, поэтому для более низкой температуры и напряжения вам может подойти Weller, а если у вас нет проблем с напряжением и вы предпочитаете более высокую температуру, то Hakko может просто делай работу.

Часто задаваемые вопросы

Хакко лучше, чем Веллер?

Эта тема широко обсуждается как любителями, так и профессионалами. Некоторые утверждают, что Hakko предлагает большую точность и надежность, в то время как другие предпочитают долговечность и мощность продуктов Weller. В конечном счете, все сводится к личным предпочтениям и тому, что лучше всего подходит для нужд каждого человека.

Сколько времени нагревается модель 936?

Модель 936 быстро прогревается примерно за 7 секунд.

936 совместим с насадками других производителей?

Да, модель 936 совместима с насадками стандартного размера различных брендов, таких как X-Tronic и JBC.

Из какой страны Хакко?

Hakko — японская компания, известная своим высоким качеством и точностью в паяльной промышленности.

Они широко представлены по всему миру, с офисами в Китае, Германии и США [2].

Какие аксессуары поставляются с моделью 936?

Модель 936 поставляется с паяльником, держателем и губкой для чистки. Дополнительные насадки и аксессуары можно приобрести отдельно.

Подходит ли модель 936 для начинающих или более продвинутых пользователей?

Модель 936 предлагает функции, подходящие как для начинающих, так и для опытных пользователей. Его контроль температуры позволяет точно регулировать, что делает его подходящим для деликатных проектов. В то же время быстрое время прогрева и прочная конструкция делают его удобным для ежедневного использования профессионалами.

Взаимозаменяемы ли наконечники Weller и Hakko?

Этот вопрос задают многие, так как обе компании имеют репутацию производителей качественного паяльного оборудования. Короткий ответ: нет, они не взаимозаменяемы. Каждая компания использует свой уникальный дизайн и размер жала, поэтому попытка использовать жало Hakko с паяльником Weller или наоборот, скорее всего, приведет к снижению производительности и, возможно, к повреждению оборудования.

При этом некоторые пользователи успешно использовали насадки сторонних производителей, совместимые с обоими брендами. Важно провести тщательное исследование и убедиться, что насадки, которые вы используете, подходят для вашего оборудования, прежде чем пытаться их использовать.

В целом, использование жал конкретных марок — самый безопасный способ обеспечить оптимальную работу вашей паяльной станции.

Какая паяльная станция Hakko 936 лучше для любителей?

Проведя исследования и опробовав различные паяльные станции, мы пришли к выводу, что Hakko 936 — лучший вариант для любителей. Модель 936 имеет регулировку температуры, удобный эргономичный дизайн и быстрое время нагрева. Он также поставляется с несколькими сменными наконечниками для различных нужд пайки. Кроме того, 936-й очень прочный и надежный — он прослужил мне много лет без каких-либо проблем.

В каких паяльных станциях используются жала Hakko?

Паяльная станция Hakko 936 совместима со всеми жалами Hakko, включая популярную серию T18. Его также можно использовать с наконечниками аналогичного размера других производителей, таких как JBC и Quick.

Какими функциями обладает Hakko 936?

Hakko 936 имеет диапазон температур от 200 до 480°C, регулируемый с шагом 1°.

Он также включает функции сна и автоматического отключения для повышения энергоэффективности, керамический нагревательный элемент для быстрого нагрева и восстановления, а также цифровой дисплей для легкой регулировки температуры.

Как вы используете Hakko 936?

Hakko 936 — это паяльная станция с регулируемой температурой, керамическим нагревательным элементом и простым в использовании интерфейсом. Чтобы использовать Hakko 936, просто подключите его к сети, включите его, установите желаемую температуру с помощью ручки на передней панели и подождите, пока индикатор не покажет, что он достиг заданной температуры. Затем поместите паяльник на металлическую подставку и начните паять по мере необходимости.

Как настроить Hakko Hakko 936?

Hakko 936 имеет регулируемую регулировку температуры, что позволяет установить температуру на уровне, соответствующем вашему проекту пайки. Чтобы отрегулировать температуру, просто поверните ручку на передней панели в нужное положение и подождите, пока индикатор не покажет, что температура достигла установленного значения, прежде чем начинать пайку.

Как заменить наконечник Hakko?

Паяльная станция Hakko 936 упрощает замену паяльного жала. Просто нажмите маленькую черную кнопку сбоку паяльника и вытащите старое жало. Вставьте новый, убедившись, что он защелкнулся на месте, и вы готовы к работе.

Хакко в градусах Цельсия или Фаренгейта?

Паяльная станция Hakko 936 может отображать температуру в градусах Цельсия или Фаренгейта. Пользователь может легко переключаться между ними, нажимая кнопку на панели управления станции.

Какую мощность поддерживает станция?

Паяльная станция Hakko 936 поддерживает мощность до 60 Вт. Это обеспечивает быстрый нагрев и эффективную пайку.

Поставляется ли Hakko 936 со сменными насадками?

Да, Hakko 936 поставляется с набором сменных наконечников для различных нужд пайки. Эти наконечники также можно легко заменить при износе.

Как чистить паяльник Hakko?

Для очистки паяльника Hakko:

• Сначала отключите питание и дайте паяльнику остыть;
• Затем влажной губкой или латунной ватой удалите излишки припоя с наконечника; №
• Наконец, нанесите на наконечник немного средства для олова/активатора и протрите его влажной губкой, чтобы удалить окисление;

Паяльник мощностью 60 Вт хорош?

Короче говоря, да. Паяльная станция Hakko 936 имеет паяльник мощностью 60 Вт, способный быстро нагреваться и поддерживать стабильную температуру для точной пайки.

Медные паяльные жала лучше?

Это вопрос личных предпочтений. Некоторые пользователи предпочитают медные наконечники, потому что они быстрее нагреваются и более долговечны, в то время как другие предпочитают железные наконечники из-за их более низкой стоимости и простоты замены. Независимо от материала наконечника, Hakko 936 поставляется как с медными, так и с железными вариантами, поэтому вы можете выбрать то, что соответствует вашим потребностям.

Какую температуру вы устанавливаете для паяльника Hakko?

Температурный диапазон для Hakko 936 составляет 200–480°C (392–896°F), а желаемая настройка зависит от конкретного проекта и материалов для пайки. Как правило, для небольших электронных компонентов обычно требуется более низкая температура, а для более крупных соединений может потребоваться более высокая температура. Всегда важно ссылаться на характеристики используемых материалов, чтобы убедиться, что они могут выдерживать выбранную температуру.

Как изменить температуру на моем Hakko 936?

Чтобы изменить температуру на Hakko 936, нажмите и удерживайте кнопки со стрелками вверх или вниз, пока не достигнете желаемой температуры. Вы также можете использовать кнопку предустановки, чтобы быстро переключиться на предварительно запрограммированную температуру.

С какими наконечниками работает Hakko 936?

Hakko 936 совместим со всеми насадками серии E. Он также имеет простую систему замены наконечников для быстрой и беспроблемной замены наконечников.

Есть ли у Hakko 936 функция сна?

Да, Hakko 936 имеет функцию сна, которая срабатывает после 10 минут бездействия для экономии энергии. Станция автоматически выключится через 30 минут пребывания в спящем режиме.

Полезное видео: Сравнение паяльной станции Yihua Hakko 936

Референсы

1. 0015 https://toptooltips. com/reviewing-the-hakko-936-heating-elements-reviews-tips-and-the-weller-wes51/

Как проверить генератор с помощью мультиметра?

Daniel Electronics — модификация светодиода Hakko 936

📅 Вт, 12, 16 января Теги: [ электроника   ремонт ]

Обзор

Мне нравится мой паяльник Hakko 936. Я купил его подержанным пару лет назад, потому что не мог позволить себе утюг лучше. Оказалось, что мне не нужно лучшее железо. Hakko 936 — отличный паяльник, и у меня была только одна проблема с ним. Светодиод…

Светодиод на паяльнике Hakko 936 предоставляет пользователю много информации. Когда утюг нагревается, светодиод горит. Когда утюг достигает заданной температуры, он гаснет и начинает мигать. Единственная проблема в том, что светодиод мигает очень медленно. После каждой пайки, поскольку я немного рассеян, я должен спросить себя: «Я выключил свой утюг?» Затем я должен смотреть на светодиод до следующей вспышки или до тех пор, пока он не перестанет мигать. Эти пять секунд ожидания мучительны, и я, наконец, решил что-то с этим сделать.

Оказывается, у Дэйва есть выпуск eevblog, где он делает то же самое со своим Hakko FX-888. Но поскольку утюг управляется цифровым способом, он оказывается намного сложнее, чем он думал. К счастью, хак со светодиодами для Hakko 936 прост.

Взлом

Проверка цепи с помощью моего осциллографа показала, что когда светодиод горит, он питается от 24 В переменного тока от трансформатора. Я подозревал, что рабочий цикл светодиода был фактическим рабочим циклом нагревательного элемента. Глядя на простую однослойную плату, я заметил, что светодиод управляется чипом uPC1701C, который представляет собой переключатель нулевого напряжения, используемый для управления симистором. Я погуглил номер детали и схему Hakko 9. 36 на всякий случай и обнаружил, что светодиод управляется выходом компаратора. Это подтвердило мои подозрения, что рабочий цикл светодиода был таким же, как рабочий цикл нагревателя. Вот ссылка на схему Hakko 936, которую я нашел в Интернете, очевидно, сделанную Томом Хаммондом (Спасибо, Том). Это на самом деле очень красиво. Удивительно, что можно сделать с операционным усилителем в виде желейных бобов. Слишком часто, когда я думаю о контуре управления, я автоматически думаю о программном обеспечении. Кроме того, вот ссылка на техническое описание переключателя нулевого напряжения.

Прежде чем я смог начать, возникла одна проблема. У меня только один паяльник. Точно так же, как врач не может (или не должен) оперировать самого себя, я не мог паять на своем паяльнике этим паяльником. Внизу моего ящика с инструментами лежал один из тех паяльников на батарейках от Weller. Это неплохой продукт, но пайка на батареях — отстой. Хуже того, у меня не было двойных пятерок. Поэтому мне пришлось взломать этот утюг, прежде чем я смог взломать другой утюг.

Это немодифицированный портативный паяльник.

Портативный паяльник с проводами питания.

Я разобрал его, прикрепил зажимы типа «крокодил» от моего блока питания и собрал обратно. Сначала я тестировал утюг на 4,5 В, потому что изначально в нем было 3 батарейки типа double-A, номиналом 1,5 В каждая. Он мог расплавить припой после нагрева, но не мог расплавить соединение, которое мне нужно было расплавить. Я пытался отключить розетку, в которую втыкается утюг, чтобы снять переднюю панель с платы управления. Паяные соединения для штифтов на сокете были слишком большими, и железо не могло проплавить все соединение. Я поднял напряжение питания до 6В, а кнопку включения утюга замотал скотчем. Лента не удерживала кнопку полностью, но значительно облегчала ее нажатие. Утюг потреблял чуть более 1,5 ампер при напряжении 6 вольт и мог легко расплавить припой. Кроме того, с лентой, облегчающей нажатие кнопки, я мог включать и выключать питание рукой, что-то вроде очень медленного ШИМ-сигнала, чтобы попытаться предотвратить перегрев наконечника.

У меня было несколько RGB-светодиодов в мусорном ведре, поэтому я решил использовать их в качестве решения. Я вообще отрезал синий провод, потому что не планировал его использовать. Светодиоды, которые у меня были, были с общим катодом, поэтому я решил подключить красную ножку и катод именно там, где был старый светодиод. Я даже повторно использовал противостояние. Затем я подключил зеленую ногу к контакту питания 24 В переменного тока через резистор. Я не хотел, чтобы он был слишком ярким, поэтому использовал резистор на 47 кОм. Я не хотел, чтобы паяные соединения торчали из паяльной маски, поэтому я решил приклеить кусок скотча. Я не мог найти свою изоленту и решил, что, поскольку в ней нет необходимости, можно было бы использовать малярную ленту. Окончательный бодж выглядел не так уж и плохо!

Зеленая ножка с другой стороны печатной платы.

Залипший резистор, прикрепленный к ответвлению трансформатора.

Я наклеил еще немного скотча, чтобы все было на месте, и собрал все обратно.
