Hc sr505 описание: SR505″ — мини ИК датчик движения (встраиваемый) —

Содержание

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения | Лучшие самоделки

Мы уже писали об одном датчике движения с названием HC-SR501 и делали на его основе включение освещения по движению. Сегодня мы познакомимся с другим PIR датчиком – HC-SR505, его плюс в том, что ещё более компактный, также я покажу как можно увеличить дальность такого датчика до 11 метров, правда он при этом становится узконаправленным. Такой сенсор подойдёт для удалённого определения движения чтобы включить свет когда кто-то входит во двор или же как охранный сенсор когда кто-то попадает в его поле зрения. Например можно его направить вдоль забора на определённой высоте, чтобы он не срабатывал когда по двору бегают домашние животные.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Необходимые детали:

  • Датчик движения HC-SR505 (PIR датчик) – http://ali.pub/4h2b21;
  • Твердотельное реле на 5В – http://ali.pub/4h2bfu;
  • БП на 5В;
  • ПВХ труба;
  • Отражатель от фонарика;
  • SMD npn транзистор, например BC847.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Как сделать дистанционный включатель освещения по движению на датчике движения HC-SR505, инструкция:

Датчик движения HC-SR505 оте полностью аналогичен работе PIR-датчика HC-SR501 но имеет более компактный размер и урезанными функциями, так как нет регулировок чувствительности и задержки отключения, она зафиксирована на 8 секундах. Напряжение питания у него от 4,5 до 20В. При обнаружении движущегося объекта на выходе OUT появляется высокий уровень 3,3В на 8 секунд.

На плате датчика имеется не распаянное посадочное место под SMD npn транзистор, чтобы можно было подключать более мощные нагрузки, например для управления освещением. При установке на плату транзистора резистор с нулевым сопротивлением который стоит в качестве перемычке нужно убрать.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Схема для переделки датчика:

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Нагрузку будет включать в моём случае твердотельное реле на 5В (внутри него содержится оптрон и симистор), нагрузка может быть подключена к нему на выход до 240В 2А.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Питать устройство будем от миниатюрного импульсного БП, подойдёт любая зарядка от телефона, так как наша схема очень экономная, с малым током потребления – 10мА при 5В. При питании от БП с напряжением от 6 до 18 Вольт последовательно с выводом 2 датчика нужно установить резистор, рассчитанный по формуле R=(U-5)\0,008 где U в Вольтах а R в Омах.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Для своего устройства я взял БП от зарядки, тут же подпаял и прикрепил на трансформатор твердотельное реле.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Дальше для увеличения дистанции обнаружения движения нам понадобится отражатель от фонарика, без него датчик обнаруживает движение до 4-х метров, а с ним я проверял достигает до 11 метров.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик вклеиваем в отражатель термоклеем, а дальше вставляем в ПВХ трубу, у меня отражатель как раз получается по размерам утолщения этой трубы и вставляем датчик в трубу пока отражатель упрётся в тонкую часть трубы и там его фиксируем термоклеем. Перед этим я обычно центрую отражатель куском такой же трубы, всунув её в переднюю часть и натянув за проводки сзади.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Этот же отрезок трубы будет в дальнейшем служить для настройки фокуса, двигая её.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

В трубу вставляем с обратной стороны БП с подпаянными к нему проводами (питание 220В и выход с реле на лампочку), на провода я надел заглушку, у меня это силиконовое кольцо от сантехники, он плотно вставляется крепко удерживая БП внутри.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Подключаем готовый самодельный датчик движения в сеть и испытываем.

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Датчик движения на HC-SR505, увеличиваем дальность обнаружения движения

Как видим датчик срабатывает хорошо, он стал узконаправленный но при этом дальность у него стала гораздо больше.

Инфракрасный датчик движения HC-SR505 в Киеве и Украине

Самовывоз возможен только по предварительному размещению заказа и только в МАСКЕ.

Cписок сравнения:

Каталог

  • Новинки магазина
  • Подарочные сертификаты
  • Arduino контроллеры
  • Мини-компьютеры
  • Raspberry Pi
  • Карты памяти SD
  • Наборы (Kits)
  • SONOFF Умный дом
  • Метеостанции
  • Платы расширений, модули, шилды
  • Датчики
  • Звук, ультразвук
  • Освещение, ИК, огонь, ультрафиолет
  • Движение, расстояние
  • Температура, влажность
  • Акселерометры, гироскопы
  • Напряжение, ток
  • Газ, дым, пыль, воздух
  • Давление
  • Для жидкостей
  • Ph, химический анализ
  • Механические воздействия
  • Индуктивные датчики
  • Магнитное поле
  • Прочее
  • Робототехника
  • Моторы, шаговые двигатели, сервоприводы, драйвера
  • Насосы, помпы, электромагнитные клапаны
  • Средства разработки, программаторы
  • Кабели, провода, переходники, шнуры питания, хабы
  • Макетирова

Датчик движения инфракрасный (PIR Sensor) HC-SR505

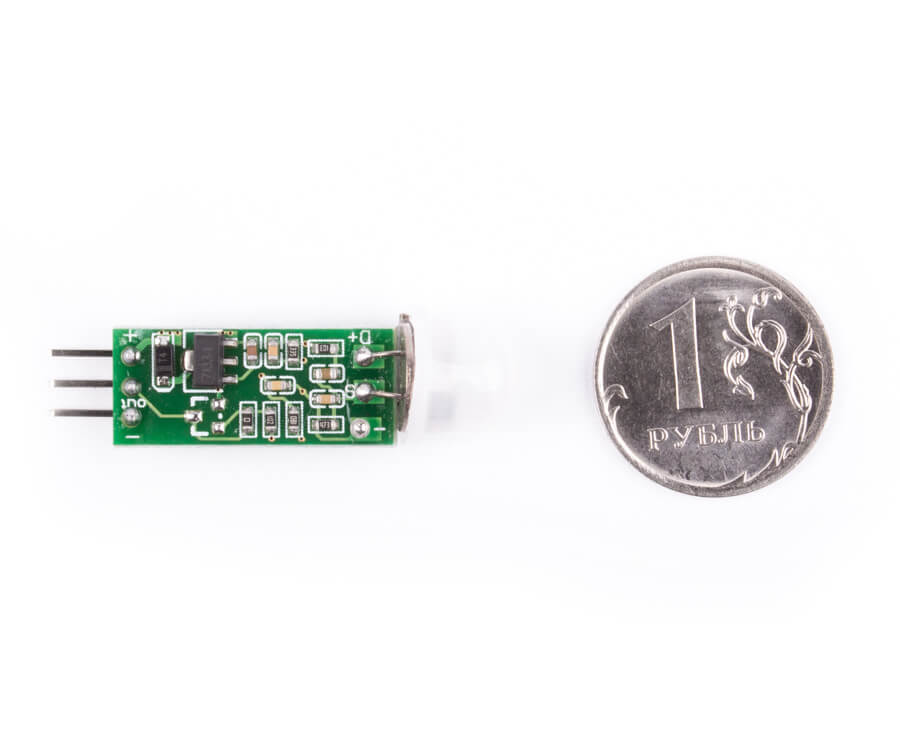

 Миниатюрный инфракрасный датчик движения PIR HC-SR505 с возможностью определения движения людей, животных и других нагретых объектов (излучающих инфракрасные волны) на расстоянии до 2-3 метров. HC-SR505 (пироэлектрический) сенсор имеет пассивный принцип работы, т.е. только принимает внешнее излучение, ничего не излучая самостоятельно. Этот датчик может использоваться в сигнализациях, системах управления освещением, в "умном доме" и т.д.

 PIR HC-SR505 имеет дискретный выход: по умолчанию на выходе логический ноль (0 В), а при обнаружении движения - появляется логическая единица (3.3 В). Сигнал на выходе присуствует пока определяется движение, плюс еще 8 секунд после этого.

 Благодаря малым размерам датчик может устанавливаться даже в самые компактные устройства, при этом линза датчика будет практически не заметна.

  Выход датчика HC-SR505 слаботочный, соответсвенно если он будет подключаться напрямую к исполнительному устройству (без промежуточного контроллера), необходимо установить внешний транзистор или оптопару. Этот транзистор можно установить и прямо на сам модуль, для чего на плате имеется нераспаянное посадочное место.

Характеристики:

Напряжение питания  4.5...20 В
Ток потребления  <60 мкА
Расстояние срабатывания
 3 м
Уровень сигнала на выходе TTL  3.3 В
Длительность высокого уровня на выходе  8 сек
Угол детектирования  (зоны обнаружения)  80°-100°
Рабочая температура  -20...+80 °C
Диаметр линзы  10 мм
Размеры платы  24x10 мм



 Комплектация:

  • датчик движения инфракрасный (PIR Sensor) HC-SR505

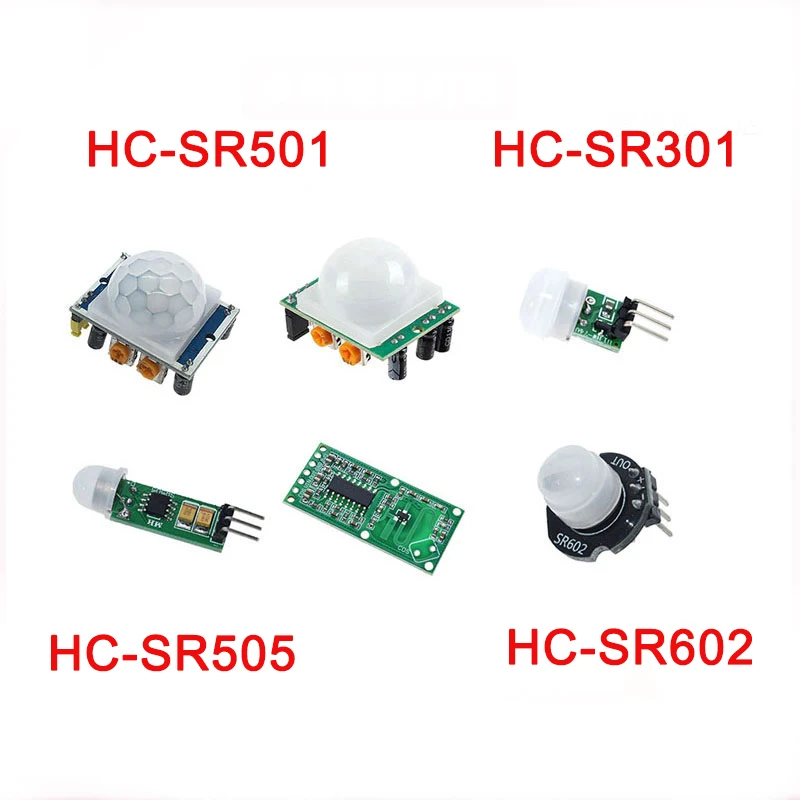

Hc-sr501 Hc-sr505 Am312 Регулировка Ик Пироэлектрический Инфракрасный Мини Pir Модуль Датчик Движения Детектор Модульный Кронштейн Для Arduino

1. Рабочее напряжение: от 5 до 20 В постоянного тока

2. Статическое энергопотребление: 65

3. Уровень выходного сигнала: высокая 3,3 V, с низким напряжением 0 В

4. Время задержки: регулируется (0,3 сек ~ 18 сек)

5. Время доставки: 0,2 секунд

6. Режим запуска: l не повторяется, h может быть повторен, значение по умолчанию для h

7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров

8. Рабочая температура:-15 ~ + 70

9. Размеры печатной платы: 32*24 мм, отверстие винта 28 мм, диаметр винта 2 мм, индукция объектива Размеры: (диаметр): 23 мм (по умолчанию)

Особенности:

1. Автоматический: когда кто-то входит в диапазон обнаружения является входом высокого уровня, люди, выходящие из индукционного диапазона, автоматически задерживается закрытие высокого уровня. Выход на низком уровне.

2. Управление освещением (опционально): модуль для установки места, вы можете установить контроль фотографии, или сильный свет в течение дня без индукции. Управление освещением является дополнительной функцией, Заводская фоторезистка не установлена. Если вы хотите, пожалуйста, приобретите установленную фоторезистор.

3. Два режима запуска: l не повторяется, h может быть повторен. Опция перемычки по умолчанию для h.

A. Не повторяющийся Режим триггера: после выхода датчика высокого уровня, время задержки истекает, выход автоматически изменится от высокого до низкого уровня.

B. можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, в задержке времени пункт внутри, если есть человек в его индукционном диапазоне в деятельности, его выход будет сохранен на высоком уровне, до тех пор, пока люди не покинут Хоу только задержка, высокий уровень станет низким уровнем (Индукционный модуль обнаружения для человека каждый раз деятельности Хоу автоматически продлевает время задержки параграфа, и, наконец, один раз деятельности времени для задержки времени начальной точки).

4. время затемнения индукции (настройка по умолчанию: 0,2 сек): после каждой индукции выход индукционного модуля (высокий уровень низкого уровня), вы можете немедленно установить время затемнения, В это время датчик не получает никакого сенсорного сигнала. Эта функция может быть выполнена (выход датчика и время блокировки) интервал между работой, может быть применен к продуктам обнаружения интервалов; В то же время эта функция может подавить различные помехи нагрузки в процессе переключения.

5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 до 20 в

6. Энергопотребление: ток покоя 65, особенно подходит для устройств с питанием от батареи.

7. Выход сигнала высокого уровня: может быть легко пристыкован к цепи.

1: блок питания

2: высокая и низкая выходная мощно

Kj180 Модуль Датчика Hcsr501 Hc Sr505 Hc-sr505

KJ180 модуль датчика HCSR501 HC SR505 HC-SR505

КДж



Описание продукта:





Описание продукта:




HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, товары автоматического управления, высокой чувствительности, высокой надежности, ультра-малого, ультра-низкого напряжения режим работы. Широко используется в различных функцией автоматического опознавания электротехнического оборудования, в частности, с питанием от аккумуляторной батареи автоматического управления товары.







Технические параметры:





Диапазон рабочего напряжения: DC4.5-20V

Статический ток: <60uA

Выходной уровень: высокий 3,3 В/Низкий 0 В

Триггер: повторяющийся триггер (по умолчанию)

Время задержки: по умолчанию 8 S +-30% (можно настроить диапазон в несколько десятков-десятков минут)

Размеры печатной платы: 10*23 мм

Индукционный угол: <100 градусов угол конуса

Индукционное расстояние: 3 метра

Рабочая температура:-20-+ 80 градусов

Размеры линз датчика: диаметр: 10 мм (по умолчанию)





Особенности:


Автоматическая индукция: чтобы войти в диапазон чувствительности выхода высок, люди оставляют диапазон датчика автоматически задерживает высокий, низкий выход. Ультра-маленький размер.

Повторяющийся триггер: высокая выходная мощность датчика, период задержки, если есть человеческая активность в его диапазоне обнаружения, выход будет оставаться высоким до тех пор, пока люди не уйдут после низкой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки).

Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.

Микропитание: ток покоя <50 Микроампер, особенно товары продуктов автоматического управления на батарейках.

Выход высокого сигнала: Легкая стыковка и все виды схем.





Область применения:


Тела Индукционные Лампы

Датчики Тела игрушки

Безопасность товары

Промышленная автоматизация и контроль

Автоматическое распознавание электрического оборудования

Автоматическое управление на батарейках





Изображение продукта



HC-SR505 Распиновка ИК-датчика, особенности, схема и техническое описание

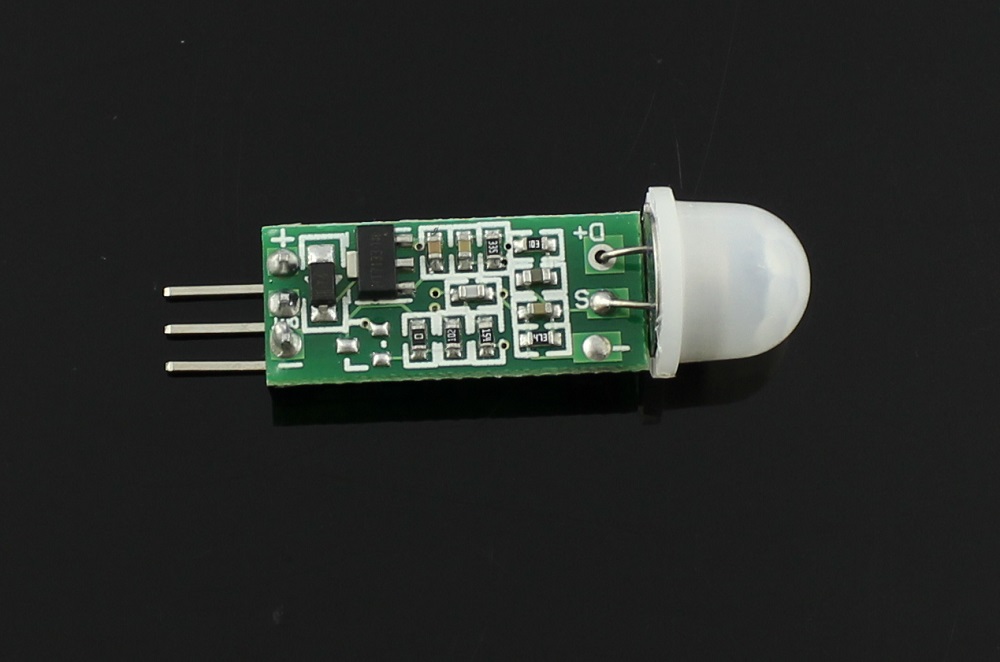

HC-SR505 - это мини-модуль датчика движения PIR (пассивный инфракрасный), который, как следует из названия, используется для обнаружения движения тела перед ним. Устройство работает на основе инфракрасной технологии и может автоматически управлять с высокой чувствительностью и высокой надежностью. Из-за минимальных размеров и режима работы с низким энергопотреблением он широко используется в приложениях с батарейным питанием.

Конфигурация контактов

HC-SR505 - это трехконтактное устройство, как показано на рисунке, а функция каждого вывода указана ниже.

Штифт

Имя

Функция

Земля

Этот вывод заземлен для работы модуля

S

Выходной сигнал

Модуль обеспечивает выходной сигнал на этом контакте

+

Положительный источник питания

На этот вывод подается положительное напряжение минимум + 5В для устройства

HC-SR505 Характеристики и электрические характеристики

  • Широкий диапазон рабочего напряжения
  • Минимальный размер
  • Повторяющийся спусковой крючок
  • Низкое энергопотребление
  • Автоматика
  • Триггер: многоразовый триггер по умолчанию
  • Расстояние срабатывания: 3 метра
  • Размеры линзы сенсора: диаметр - 10 мм
  • Диапазон рабочего напряжения: +4.От 5 В до +20 В
  • Максимальное рабочее напряжение: +20 В
  • Диапазон рабочих температур: от -20 ° C до 80 ° C
  • Ток покоя: <60 мкА
  • Угол индукции: угол конуса <100 градусов

HC-SR505 Альтернативы

HC-SR01

HC-SR505 Обзор

Модуль в основном используется в приложениях, где вы хотите обнаруживать движение тела, которое испускает инфракрасное излучение. HC-SR505 предпочтительно использовать в системах с батарейным питанием, поскольку устройство специально разработано для работы с очень низким энергопотреблением. Благодаря небольшому размеру модуль может быть установлен в приложениях, где учитывается размер системы.

Как использовать датчик HC-SR505

Устройство HC-SR505 может быть легко установлено в любой системе, все, что вам нужно сделать, это подключить питание к модулю и получить ответ от него.Рассмотрим на примере простую схему применения устройства.

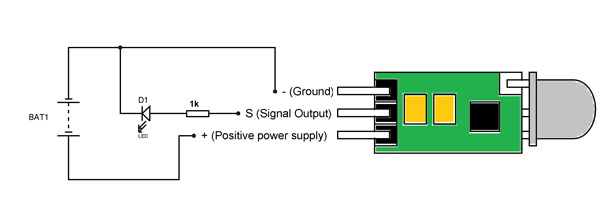

HC-SR505 Circuit Diagram

В цепи

  • Устройство питается от источника постоянного тока и может находиться в диапазоне от + 5В до +20В, а в схеме мы используем источник питания + 5В.
  • Ответ устройства или выход подключен к светодиоду для визуализации ответа устройства.
  • Резистор 1 кОм предназначен для ограничения токового выхода устройства.

Работа: Например, предположим, что модуль включен, а линза устройства обращена к твердой стене.В этом случае датчик не обнаруживает никаких изменений инфракрасного (инфракрасного) излучения от стены и выдает НИЗКИЙ уровень на выходном контакте. Поэтому, когда устройство сталкивается со сплошными стенами и неподвижными предметами, выходной сигнал будет НИЗКИМ, а светодиод погаснет.

Теперь, если человек или собака проходят через зону обнаружения, противоположную линзе, модуль обнаруживает изменение ИК-излучения (когда живое тело испускает ИК-излучение) и в ответ выдает ВЫСОКУЮ логику на выходном контакте. Поэтому, когда устройство обнаруживает живое тело или предметы, излучающие ИК-излучение, выходной сигнал будет ВЫСОКИМ и загорится светодиод.

Таким образом, мы можем использовать устройство для обнаружения движения живых существ перед его линзой. Мы можем подключить выход сигнала к любому микроконтроллеру или Arduino, чтобы делать много забавных вещей.

Приложения

  • Тревога движения
  • Система автоматического освещения
  • Защита от кражи
  • Система освещения лестничной клетки
  • Хобби-проекты

2D-модель

.

HC-SR505 Миниатюрный инфракрасный датчик движения [HC-SR505]

Описание

Миниатюрный инфракрасный датчик движения

HC-SR505 основан на инфракрасной технологии и может автоматически управлять с высокой чувствительностью и высокой надежностью. Из-за минимального размера и режима работы с низким энергопотреблением он широко используется в различном автоматическом электронном оборудовании, особенно в автоматических продуктах с батарейным питанием.

Характеристики

  • Автоматика
  • Минимальный размер
  • Повторяющийся триггер
  • Широкий диапазон рабочего напряжения
  • Маломощный
  • Выходной высокий сигнал

Приложения

  • Индукционные лампы корпусные
  • Игрушки для индукции тела
  • Защитные продукты
  • Промышленная автоматизация и управление
  • Автоопределение электрооборудования
  • Автоматика с батарейным питанием

Спецификация

  • Диапазон рабочего напряжения: DC4.5-20В
  • Ток покоя: <60 мкА
  • Выходной уровень: Gao 3.3V / Low 0V
  • Триггер: многоразовый триггер (по умолчанию)
  • Время задержки: по умолчанию 8S + -30%
  • Размеры платы: 10 * 23 мм
  • Угол индукции: угол конуса <100 градусов
  • Расстояние срабатывания: 3 метра
  • Рабочая температура: от -20 до +80 градусов
  • Размеры линзы сенсора: Диаметр: 10 мм

Список пакетов

  • HC-SR505 Миниатюрный инфракрасный датчик движения x1

Документ

  • Схема
.

Am312 Hc-sr501 Hc-sr505 Adjust Ir Pyroelectric Infrared Pir Module Датчик движения Модуль датчика движения для Ardu

Обзор продукта:

HC-SR505 Модуль небольшого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности , высокая надежность, сверхмалый размер, режим работы сверхнизкого напряжения. Широко используется в различном автоопределении электрического оборудования, особенно в устройствах автоматического управления с батарейным питанием.

Технические параметры

1.Диапазон рабочего напряжения: DC4.5-20V

2. Статический ток: <60uA

3. Выходной уровень: высокий 3,3 В / низкий 0 В

4. Триггер: повторяемый триггер (по умолчанию)

5. Время задержки: по умолчанию 8S + -30% (можно настроить диапазон от нескольких десятых до десятков минут)

6. Размеры печатной платы: 10 * 23 мм

7. Угол индукции: угол конуса <100 градусов

8. Расстояние индукции: 3 метра

9. Рабочая температура: -20 - +80 градусов

10.Размеры линзы сенсора: Диаметр: 10 мм (по умолчанию)

Характеристики

1. Автоматическая индукция: чтобы войти в диапазон чувствительности выходного сигнала, люди покидают диапазон датчика, автоматически откладывая высокий уровень, выход низкий. Ультра-маленький размер.

2. Повторяемый триггер: выходной сигнал датчика высокий, период задержки, если в его диапазоне срабатывания присутствует человеческая активность, выходной сигнал будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки (автоматически расширенный модуль датчика обнаруживает тело человека после каждого активность период задержки, а последнее событие - начальная точка времени задержки).

3. Широкий диапазон рабочего напряжения: рабочее напряжение DC4.5V-20V по умолчанию.

4. Микромощность: ток покоя <50 мкА, особенно для устройств автоматического управления с батарейным питанием.

5. Выходной сигнал высокого уровня: простая стыковка и всевозможные схемы.

Приложения:

1. Индукционные лампы для тела

2. Игрушки с датчиками тела

3. Продукты безопасности

4. Промышленная автоматизация и управление

5.Автоматическое определение электрического оборудования

6. Автоматическое управление с питанием от батареи

HC-SR501:

Параметры продукта

Рабочее напряжение: DC4,5 ~ 20 В

Ток покоя: <50 мкА

Выходной уровень: высокий 3,3 В / низкий 0 В

Режим триггера: L неповторяемый триггер / H повторный триггер (повторный триггер по умолчанию)

Время задержки: 0,5 ~ 200 с

Время блокировки: по умолчанию 3 ~ 4 с

Продукт размер: 32 мм * 24 мм

Угол индукции: <100 ° угол конуса

Рабочая температура: -15 ~ 70 ° C

Размер линзы: 23 мм


.Модуль датчика

Kj180 Hcsr501 Hc Sr505 Hc-sr505

KJ180 Сенсорный модуль HCSR501 HC SR505 HC-SR505

KJ

Описание продукта

Обзор продукта:


HC-SR505 модуль автоматического контроля, основанный на инфракрасной технологии высокая чувствительность, высокая надежность, сверхмалый размер, режим работы сверхнизкого напряжения. Широко используется в различном автоопределении электрического оборудования, особенно в устройствах автоматического управления с батарейным питанием.

Технические параметры:

Диапазон рабочего напряжения: DC4,5-20V

Статический ток: <60uA

Выходной уровень: высокий 3,3 В / низкий 0V

Триггер: повторяемый триггер (по умолчанию )

Время задержки: по умолчанию 8S + -30% (можно настроить диапазон от нескольких десятых до десятков минут)

Размеры печатной платы: 10 * 23 мм

Угол индукции: угол конуса <100 градусов

Расстояние индукции: 3 метров

Рабочая температура: -20 - +80 градусов

Размеры линзы сенсора: Диаметр: 10 мм (по умолчанию)

Характеристики:


Автоматическая индукция: для входа в диапазон чувствительности выхода высокий, люди уходят Диапазон датчика автоматически отключает высокий уровень, низкий выход.Ультра-маленький размер.

Повторяемый триггер: высокий выходной сигнал датчика, период задержки, если в его диапазоне срабатывания присутствует человеческая активность, выходной сигнал будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки LOW (автоматически расширенный модуль датчика обнаруживает человеческое тело после каждого действия период задержки, и последний раз, когда событие является начальной точкой времени задержки).

Широкий диапазон рабочего напряжения: рабочее напряжение DC4,5–20 В. по умолчанию.

Micropower: ток покоя <50 мкА, особенно для устройств автоматического управления с батарейным питанием.

Выходной сигнал высокого уровня: простая стыковка и всевозможные схемы.

Области применения:


Индукционные лампы для тела

Игрушки для датчиков тела

Продукты безопасности

Промышленная автоматизация и управление

Автоопределение электрического оборудования

Автоматическое управление с питанием от батарей

FAQ

Упаковка

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
