импульсные блоки питания схемы

От параметров источника питания качество звучания зависит не чуть не меньше, чем от самого усилителя и относится халатно к его изготовлению не следует. Описаний методик расчетов типовых трансформаторов более чем достаточно. Поэтому здесь предлагается описание импульсного источника питания, который может использоваться не только с усилителями на базе TDA7293 (TDA7294), но и с любым другим усилителем мощности 3Ч.

Основой данного блока питания (БП) служит полумостовой драйвер с внутренним генератором IR2153 (IR2155), предназначенный для управления транзисторами технологий MOSFET и IGBT в импульсных источниках питания. Функциональная схема микросхем приведена на рисунке 1, зависимость выходной частоты от номиналов RC-задающей цепочки на рисунке 2. Микросхема обеспечивает паузу между импульсами «верхнего» и «нижнего» ключей в течении 10% от длительности импульса, что позволяет не опасаться «сквозных» токов в силовой части преобразователя.

Рис. 1

Рис. 2

Практическая реализация БП приведена на рисунке 3. Используя данную схему можно изготовить БП мощностью от 100 до 500Вт, необходимо лишь пропорционально увеличивать емкость конденсатора фильтра первичного питания С2 и использовать соответствующий силовой трансформатор TV2.

Рис. 1

Емкость конденсатора С2 выбирается из расчета 1… 1,5 мкФ на 1 Вт выходной мощности, например при изготовлении БП на 150 Вт следует использовать конденсатор на 150…220 мкФ. Диодный мост первичного питания VD можно использовать в соответствии с установленным конденсатором фильтра первичного питания, при емкостях до 330 мкФ можно использовать диодные мосты на 4…6 А, например RS407 или RS607. При емкости конденсаторов 470… 680 мкФ нужны уже более мощные диодные мосты, например RS807, RS1007.
Об изготовлении трансформатора можно разговаривать долго, однако вникать в глубокую теорию расчетов слишком долго и далеко не каждому нужно.

Поэтому расчеты по книге Эраносяна для самых ходовых типоразмеров ферритовых колец М2000НМ1 просто сведены в таблицу 1.
Как видно из таблицы габаритная мощность трансформатора зависит не только от габаритов сердечника, но и от частоты преобразования. Изготавливать трансформатор для частот ниже 40 кГц не очень логично — гармониками можно создать не преодолимые помехи в звуковом диапазоне. Изготовление трансформаторов на частоты выше 100 кГц уже непозволительно по причине саморазогрева феррита М2000НМ1 вихревыми токами. В таблице приведены данные по первичным обмоткам, из которых легко вычисляются отношения витков/вольт и дальше уже вычислить, сколько витков необходимо для того или иного выходного напряжения труда не составит. Следует обратить внимание на то, что подводимое к первичной обмотке напряжение составляет 155 В — сетевое напряжение 220 В после выпрямителя и слаживающего фильтра будет составлять 310 В постоянного напряжения, схема полу мостовая, следовательно к первичной обмотке будет прилагаться половина этого значения.

Так же следует помнить, что форма выходного напряжения будет прямоугольной, поэтому после выпрямителя и слаживающего фильтра величина напряжения от расчетной отличаться будет не значительно.
Диаметры необходимых проводов рассчитываются из отношения 5 А на 1 кв мм сечения провода. Причем лучше использовать несколько проводов меньшего диаметра, чем один, более толстый провод. Это требование относится ко всем преобразователям напряжения, с частотой преобразования выше 10 кГц, так как начинает уже сказываться скинэффект — потери внутри проводника, поскольку на высоких частотах ток течет уже не по всему сечению, а по поверхности проводника и чем выше частота, тем сильнее сказываются потери в толстых проводниках. Поэтому не рекомендуется использовать в преобразователях с частотой преобразования выше 30 кГц проводники толще 1 мм. Следует так же обратить внимание на фазировку обмоток — неправильно сфазированные обмотки могут либо вывести силовые ключи из строя, либо снизить КПД преобразователя.

Но вернемся к БП, приведенному на рисунке 3. Минимальная мощность данного БП практически ни чем не ограничена, поэтому можно изготовить БП и на 50 Вт и меньше. Верхний же предел мощности ограничен некоторыми особенностями элементной базы.
Для получения больших мощностей требуются транзисторы MOSFET более мощные, а чем мощнее транзистор, тем больше емкость его затвора. Если емкость затвора силового транзистора довольно высокая, то для её заряда-разряда требуется значительный ток. Ток транзисторов управления IR2153 довольно не велик (200 мА), следовательно, эта микросхема не может управлять слишком мощными силовыми транзисторами на больших частотах преобразования.
Исходя из вышесказанного становится ясно, что максимальная выходная мощность преобразователя на базе IR2153 не может быть более 500…600 Вт при частоте преобразования 50…70 кГц, поскольку использование более мощных силовых транзисторов на этих частотах довольно серьезно снижает надежность устройства. Список рекомендуемых транзисторов для силовых ключей VT1, VT2 с краткими характеристиками сведен в таблицу 2.

Выпрямительные диоды вторичных цепей питания должны иметь наименьшее время восстановления и как минимум двукратный запас по напряжению и трехкратный току. Последние требования обоснованы тем, что выбросы напряжения самоиндукции силового трансформатора составляют 20…50 % от амплитуды выходного напряжения. Например при вторичном питании в 100 В амплитуда импульсов самоиндукции может составлять 120… 150 В и не смотря на то, что длительность импульсов крайне мала ее достаточно чтобы вызвать пробой в диодах, при использовании диодов с обратным напряжением в 150 В. Трехкратный запас по току необходим для того, чтобы в момент включения диоды не вышли из строя, поскольку емкость конденсаторов фильтров вторичного питания довольно высокая, и для их заряда потребуется не малый ток. Наиболее приемлемые диоды VD4-VD11 сведены в таблицу 3.

Емкость фильтров вторичного питания (С11, С12) не следует увеличивать слишком сильно, поскольку преобразование производится на довольно больших частотах. Для уменьшения пульсаций гораздо актуальней использование большой емкости в первичных цепях питания и правильный расчет мощности силового трансформатора. Во вторичных же цепях конденсаторов на 1000 мкФ в плечо вполне достаточно для усилителей до 100 Вт (конденсаторы по питанию, установленные на самих платах УМЗЧ должны быть не менее 470 мкФ) и 4700 мкФ для усилителя на 500 Вт. На принципиальной схеме изображен вариант выпрямителей вторичного силового питания, выполненный на диодах Шотки, под них и разведена печатная плата (рисунок 4). На диодах VD12, VD13 выполнен выпрямитель для вентилятора принудительного охлаждения теплоотводов, на диодах VD14-VD17 выполнен выпрямитель для низковольтного питания (предварительные усилители, активные регуляторы тембра и т.д.). На том же рисунке приведен чертеж расположения деталей и схема подключения. В преобразователе имеется защита от перегрузки, выполненная на трансформаторе тока TV1, состоящая из кольца К20х12х6 феррита М2000 и содержащего 3 витка первичной обмотки (сечение такое же как и первичная обмотка силового трансформатора и 3 витка вторичной обмотки, намотанной двойным проводом диаметром 0,2.

..0,3 мм. При перегрузке напряжение на вторичной обмотке трансформатора TV1 станет достаточным для открытия тиристора VS1 и он откроется, замкнув питание микросхемы IR2153, тем самым прекратив ее работу. Порог срабатывания защиты регулируется резистором R8. Регулировку производят без нагрузки начиная с максимальной чувствительности и добиваясь устойчивого запуска преобразователя. Принцип регулировки основан на том, что в момент запуска преобразователя он нагружен максимально, поскольку требуется зарядить емкости фильтров вторичного питания и нагрузка на силовую часть преобразователя максимальная.

Об остальных деталях: конденсатор С5 — пленочный на 0,33… 1 мкФ 400В; конденсаторы С9, С10 — пленочные на 0,47…2,2 мкФ минимум на 250В; индуктивности L1…L3 выполнены на ферритовых кольцах К20х12х6 М2000 и наматываются проводом 0,8… 1,0 мм до заполнения виток к витку в один слой; С14, С15 — пленочные на 0,33…2,2 мкФ на напряжение не менее 100 В при выходном напряжении до 80 В; конденсаторы С1, С4, С6, С8 можно керамические, типа К10-73 или К10-17; С7 можно и керамический, но лучше пленочный, типа К73-17.

ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

ДАННЫЙ МАТЕРИАЛ СОДЕРЖИТ БОЛЬШОЕ КОЛИЧЕСТВО АНИМИРОВАННЫХ ПРИЛОЖЕНИЙ!!!

ПОЭТОМУ РЕКОМЕНДУЕТСЯ МАКСИМАЛЬНО УВЕЛИЧИТЬ ВИДИМУЮ ПЛОЩАДЬ БРАУЗЕРА

Для браузера Microsoft Internet Extlorer необходимо временно выключить некоторые функции, а именно:
— выключить интегрированные бары от Яндекса, Гугла и т.д.
— выключить строку состояния (снять галочку):

— выключить адресную строку:

— по желанию можно выключить и ОБЫЧНЫЕ КНОПКИ, но получившейся площади экрана уже достаточно

В остальном больше ни каких регулировок производить не нужно — управление материалом производится при помощи встроенных в материал кнопок, а убранные панели вы всегда можете вернуть на место.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

ПРЕОБРАЗОВАНИЕ ЭЛЕКТРИЧЕСТВА

Прежде чем приступить к описанию принципа работы импульсных источников питания следует вспомнить некоторые детали из общего курса физики, а именно что такое электричество, что такое магнитное поле и как они зависят друг от друга.
Сильно глубоко мы не будем углублятся и о причинах возникновения электричества в различных объектах мы тоже умолчим — для этого нужно просто тупо перепечатать 1/4 курса физики, поэтому будем надеятся, что читатель знает что такое электричество не по надписям на табличах «НЕ ВЛЕЗАЙ — УБЬЕТ!». Однако для начала напомним какое оно бывает, это самое электричество, точнее напряжение.

Ну а теперь, чисто теоритически, предположим, что в качестве нагрузки у нас выступает проводник, т.е. самый обычный отрезок провода. Что происходит в нем, когда через него протекает ток наглядно показанно на следующем рисунке:

Если с проводником и магнитным полем вокруг него все понятно, то сложим проводник не в кольцо, а в несколько колец, чтобы наша катушка индуктивности проявила себя активней и посмотрим что будет происходить дальше.

На этом самом месте имеет смысл попить чаю и дать мозгу усвоить только что узнанное. Если же мозг не устал, или же эта информация уже известна, то смотрим дальше

В качестве силовых транзисторов в импульсных блока питания используются биполярные транзисторы, полевые(MOSFET) и IGBT. Какой именно силовой транзистор использовать решает только производитель устройств, поскольку и те, и другие и третьи имеют и свои достоинства, и свои недостатки. Однако было бы не справедливым не заметить, что биполярные транзисторы в мощных источника питания практически не используются. Транзисторы MOSFET лучше использовать при частотах преобразования от 30 кГц до 100 кГц, а вот IGBT «любят частоты пониже — выше 30 кГц уже лучше не использовать.
Биполярные транзисторы хороши тем, что они довольно быстро закрываются, поскольку ток коллектора зависит от тока базы, но вот в открытом состоянии имеют довольно большое сопротивление, а это означает, что на них будет довольно большое падение напряжения, что однозначно ведет к лишнему нагреву самого транзистора.
Полевые имеют в открытом состоянии очень маленькое активное сопротивление, что не вызывает большого выделения тепла. Однако чем мощнее транзистор, тем больше его емкость затвора, а для ее зарядки-разрядки требуются довольно большие токи. Данная зависимость емкости затвора от мощности транзистора вызвана тем, что используемые для источников питания полевые транзисторы изготавливаются по технологии MOSFET, суть которой заключается в использовании параллельного включения нескольких полевых транзисторов с изолированным затвором и выполненных на одном кристалле. И чем мощенее транзистор, тем большее количество параллельных транзисторов используется а емкости затворов суммируются.
Попыткой найти компромисс являются транзисторы, выполненные по технологии IGBT, поскольку являются составными элементами. Ходят слухи, что получилисьони чисто случайно, при попытке повторить MOSFET, но вот вместо полевых транзисторов, получились не совсем полевые и не совсем биполярные. В качестве управляющего электрода выступает затвор встроенного внутрь полевого транзистора не большой мощности, который своими истоком-стоком уже управляет током баз мощных биполярных транзисторов, включенных параллельно и выполненных на одном кристалле данного транзстора. Таким образом получается довольно маленькая емкость затвора и не очень большое активное сопротивление в открытом состоянии.
Основных схем включения силовой части не так уж и много:
АВТОГЕНЕРАТОРНЫЕ БЛОКИ ПИТАНИЯ. Используют положительную связь, обычно индукционную. Простота подобных источников питания накладывает на них некоторые ограничения — подобные источники питания «любят» постоянную, не меняющуюся нагрузку, поскольку нагрузка влияет на параметры обратной связи. Подобные источники бывают как однотактные, так и двухтактные.
ИМПУЛЬСНИНЫЕ БЛОКИ ПИТАНИЯ С ПРИНУДИТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ. Данные источники питания так же делятся на однотактыные и двухтактные. Первые хоть и лояльней относятся к меняющейся нагрузке, но все же не очень устойчиво поддерживают необходимый запас мощности. А аудиотехника имеет довольно большой разброс по потреблению — в режиме паузы усилитель потребляет единицы ватт (ток покоя оконечного каскада), а на пиках аудиосигнала потребление может достигать десятков или даже сотен ватт.
Таким образом единственным, максимально приемлемым вариантом импульсных источником питания для аудиотехники является использование двухтактных схем с принудительным возбуждением. Так же не стоит забывать о том, что при высокочастотном преобразовании необходимо уделять более тщательное внимание к фильтрации вторичного напряжения, поскольку появление помех по питанию в звуковом диапазоне сведут на нет все старания по изготовлению импульсного источника питания для усилителя мощности. По этой же причине частота преобразования уводится по дальше от звукового диапазона. Самой популярной частотой преобразования раньше была частота в районе 40 кГц, но современная элементная база позволяет производить преобразование на частотах гораздо выше — вплоть до 100 кГц.
Различают два базовых вида данных импульсных источников — стабилизированные и не стабилизированные.
Стабилизированные источники питания используют широтноимпульсную модуляцию, суть которой заключается в формровании выходного напряжения за счет регулировки длительности подаваемого в первиную обмотку напряжения, а компенсация отсутствия импульсов осуществляется LC цепочками, включенными на выходе вторичного питания. Большим плюсом стабилизированных источников питания является стабильность выходного напряжения, не зависящая ни от входного напряжения сети 220 В, ни от потребляемой мощности.
Не стабилизированные просто управляют силовой частью с постоянной частотой и длительностью импульсов и от обычного трансформатора отличаются лишь габаритами и гораздо меньшими емкостями конденсаторов вторичного питания. Выходное напряжение напрямую зависит от сети 220 В, и имеет небольшую зависисмость от потребляемой мощности (на холостом ходу напряжение несколько выше рассчетного).
Самыми популярными схемами силовой части импульсных источников питания являются:
Со средней точкой (ПУШ-ПУЛЛ). Используются обычно в низковольтных источниках питания, поскольку имеет некоторые особенности в требованиях к элементной базе. Диапазон мощностей довольно большой.
Полумостовые. Самая популярная схема в сетевых ипульсных источниках питания. Диапазон мощностей до 3000 Вт. Дальнейшее увеличение мощности возможно, но уже по стоимости доходит до уровня мостового варианта, поэтому несколько не экономично.
Мостовые. Данная схема не экономична на малых мощностях, поскольку содержит удвоенное количество силовых ключей. Поэтому чаще всего используется на мощностях от 2000 Вт. Максимальные мощности находятся в пределах 10000 Вт. Данная схемотехника является основной при изготовлении сварочных аппаратов.
Рассмотрим подробнее кто есть кто и как работает.

СО СРЕДНЕЙ ТОЧКОЙ

Как было показанно — данную схемотехнику силовой части не рекомендуется использовать для создания сетевых источников питания, однако НЕ РЕКОМЕНДУЕТСЯ не значит НЕЛЬЗЯ. Просто необходимо более тщательно подходить к выбору элементной базы и изготовлению силового трансформатора, а так же учитывать довольно большие напряжения при разводке печатной платы.
Максимальную же популярность данный силовой каскад получил в автомобильной аудитехнике, а так же в источниках бесперебойного питания. Однако на этом поприще данная схемотехника притерпевает некоторые неудобства, а именно ограничение максимальной мощности. И дело не в элементной базе — на сегодня совсем не являются дефицитными MOSFET транзисторы с мгновенными значениями тока сток-исток в 50-100 А. Дело в габаритной мощности самого трансформатора, а точнее в первичной обмотке.
Проблема заключается… Впрочем для большей убедительности воспользуемся программой расчетов моточных данных высокочастотных трансформаторов.
Возьмем 5 колец типоразмера К45х28х8 с проницаемостью M2000HM1-А, заложем частоту преобразования 54 кГц и первичную обмотку в 24 В (две полуобмотки по 12 В) В итоге получаем, что мощность данный сердечник сможет развить 658 вт, но вот первичная обмотка должна содержать 5 витков, т. е. по 2,5 витка на одну полуобмотку. Как то не естественно маловато… Однако стоит поднять частоту преобразорвания до 88 кГц как получится всего 2 (!) витка на полуобмотку, хотя мощность выглядит весьма заманчиво — 1000 Вт.
Вроде с такими результатами можно смириться и равномерно по всему кольцу распределить 2 витка тоже, если сильно постараться, можно, но вот качество феррита оставляет желать лучшего, да и M2000HM1-А на частотах выше 60 кГц уже сам по себе греется довольно сильно, ну а на 90 кГц его уже обдувать надо.
Так что как не крути, но получается замкнутый круг — увеличивая габариты для получения большей мощности мы слишком сильно уменьшаем количество витков первичной обмотки, увеличивая частоту мы опять же уменьшаем количество витков первичной обмотки, но еще в довеско получаем лишнее тепло.
Именно по этой причине для получения мощностей свыше 600 Вт используют сдвоенные преобразователи — один модуль управления выдает управляющие импульсны на два одинаковых силовых модуля, содержащих два силовых трансформатора. Выходные напряжения обоих трансформаторов суммируются. Именно таким способом организуется питания сверхмощных автмобильных усилителей заводского производства и с одного силовго модуля снимается порядка 500..700 Вт и не более. Способов суммирования несколько:
— суммирования переменного напряжения. Ток в первичные обмотки трансформаторов подается синхронно, следовательно и выходные напряжения синхронны и могут соединяться последовательно. Соединять вторичные обмотки параллельно от двух трансформаторов не рекомендуется — небольшая разница в намотке или качестве феррита приводит в большим потерям и снижению надежности.
— суммирование после выпрямителей, т.е. постоянного напряжения. Самый оптимальный вариант — один силовой модуль выдает положительное напряжение для усилителя мощности, а второй — отрицательное.
— формирование питания для усилителей с двух уровневым питанием сложением двух идентичных двухполярных напряжений.

ПОЛУМОСТОВАЯ

Полумостовая схема имеет довольно много достоинств — проста, следовательно надежна, легка в повторении, не содержит дефицитных деталей, может выполняться как на биполярных, так и на полывых транзисторах. Транзисторы IGBT в ней тоже прекрано работают. Однако слабое место у нее есть. Это проходные конденсаторы. Дело в том, что при больших мощностях через них протекает довольно большой ток и качество готового импульсного источника питания на прямую зависит от качества именно этого компонента.
А проблема заключается в том, что конденсаторы постоянно перезаряжаются, следовательно они должны иметь минимальное сопротивление ВЫВОД-ОБКЛАДКА, поскольку при большом сопротивлении на этом участке будет выделяться довольно много тепла и в конце концов вывод просто отгорит. Поэтому в качестве проходных конденсаторов необходимо использовать пленочные конденсаторы, причем емкость одного конденсатора может достигать емкости 4,7 мкФ в крайнем случае, если используется один конденсатор — схема с одни кондлесатром тоже довольно часто используется, по принципу выходного каскада УМЗЧ с однполярным питанием. Если же используются два конденсатора на 4,7 мкФ (точка их соединения подключена к обмотке трансформатора, а свободные выводы к плюсовой и минусовой шинам питания), то данная комплектация вполне пригодна для питания усилителей мощности — суммарная емкость для переменного напряжения преобразования складывает и в итоге получается равной 4,7 мкФ + 4,7 мкФ = 9,4 мкФ. Однако данный вариант не расчитан для догосрочного непрерывного использования с максимальной нагрузкой — необходимо разделять суммарную емкость на несколько конденсаторов.
При необходимости получения больших емкостей (низкая частота преоразования) лучше использовать несколько конденсаторов меньшей емкости (например 5 штук по 1 мкФ соединенных параллельно). Однако большое количество включенных параллельно конденсаторов довольно сильно увеличивает габариты устройства, да и суммарная стоимость все гирлянды конденсаторов получается не маленькой. Поэтому, при необходимости получить большую мощность имеет смысл воспользоваться мостовой схемой.
Для полумостового варианта мощности выше 3000 Вт не желательны — уж больно громоздкими будут платы с проходными конденсаторами. Использование в качестве проходных конденсаторов электролитических имеет смысл, но лишь на мощностях до 1000 Вт, посокольку на больших частотах электролиты не эффективны и начинаю греться. Бумажные конденсаторы в каестве проходных показали себя очень хорошо, но вот их габариты…
Для большей наглядности мы приводим таблицу зависимости реактивного сопротивления конденсатора от частоты и емкости (Ом):

Емкость конденсатора	Частота преобразования
Емкость конденсатора	30 кГц	40 кГц	50 кГц	60 кГц	70 кГц	80 кГц	90 кГц	100 кГц
0,1 мкФ	53	39,8	31,8	26,5	22,7	19,9	17,7	15,9
0,22 мкФ	24,1	18	14,5	12	10,3	9	8	7,2
0,33 мкФ	16	12	9,6	8	6,9	6	5,4	4,8
0,47 мкФ	11,9	8,5	6,8	5,6	4,8	4,2	3,8	3,4
1,0 мкФ	5,3	4	3,2	2,7	2,3	2	1,8	1,6
2,2 мкФ	2,4	1,8	1,4	1,2	1	0,9	0,8	0,7
3,3 мкФ	1,6	1,2	1	0,8	0,7	0,6	0,5	0,5
4,7 мкФ	1,1	0,8	0,7	0,6	0,5	0,4	0,4	0,3

На всякий случай напоминаем, что при использовании двух конденсаторо (один на плюс, второй на минус) финальная емкость будет равна сумме емкостей этих конденсаторов. Итоговое сопротивление не выделает тепла, поскольку реактивное, но может повлиять на КПД источника питания при максимальных нагрузках — напряжение на выходе начнет уменьшаться, не смотря на то, что габаритная мощность силового трансформатора вполне достаточна.

МОСТОВАЯ

Как сделать импульсные блоки питания своими руками? :: SYL.ru

На сегодняшний день импульсные блоки питания устанавливаются во многих электроприборах. Основным их элементом принято считать катушку индуктивности. По своим параметрам она может довольно сильно отличаться, и в первую очередь это связано с пороговым напряжением в сети.

Дополнительно следует учитывать мощность самого прибора. Сделать простой блок питания в домашних условиях довольно просто. Однако в данном случае необходимо уметь рассчитывать показатель частотной модуляции. Для этого учитывается вектор прерывания в сети и параметр интеграции.

Как сделать блок для компьютера?

Для того чтобы собирать импульсные блоки питания своими руками для компьютеров, потребуются катушки индуктивности средней мощности. Частотный сдвиг в данном случае будет полностью зависеть от типа используемых конденсаторов. Дополнительно перед началом работы следует рассчитать показатель модуляции. При этом важно учесть пороговое напряжение в системе.

Если параметр модуляции находится в районе 80 %, то конденсаторы можно использовать с емкостью менее 4 пФ. Однако следует позаботиться о наличии мощных транзисторов. Основной проблемой данных блоков принято считать перегрев обмотки катушки. При этом человек может наблюдать небольшую задымленность. Ремонт импульсного блока питания в данном случае следует начинать с отключения в первую очередь всех конденсаторов. После этого контакты необходимо тщательно зачистить. Если в конечном счете проблема будет не устранена, катушку индуктивности придется полностью заменить.

Модель на 3 В

Сделать импульсные блоки питания своими руками на 3 В можно используя обычные катушки индуктивности серии РР202. Показатели проводимости у них находятся на среднем уровне. В данной ситуации параметр модуляции в системе не должен превышать 70 %. В противном случае пользователь может столкнуть с частотным сдвигом, который будет происходить в блоке.

Дополнительно важно подбирать конденсаторы с емкостью не менее 5 пФ. Принцип работы импульсного блока питания данного типа основывается на смене фазы. При этом нередко специалистами дополнительно устанавливаются преобразователи. Все это необходимо для того, чтобы промежуточная частота была как можно меньше. Кулеры на блоки данного типа монтируются крайне редко.

Устройство на 5 В

Чтобы сделать импульсные блоки питания своими руками, необходимо обязательно подобрать выпрямитель, исходя из мощности электроприбора. Конденсаторы в данном случае используются с емкостью до 6 пФ. При этом дополнительно в приборе устанавливаются попарно транзисторы. Это необходимо для того, чтобы показатель модуляции как минимум вывести на уровень 80 %.

Все это позволит повысить также параметр индуктивности. Проблемы данных блоков чаще всего связаны именно с перегревом конденсаторов. При этом на катушку особого напряжения не оказывается. Ремонт импульсного блока питания в данном случае следует начинать стандартно — с зачистки контактов. Только после этого устанавливается более мощный преобразователь.

Что понадобится для блока на 12 В?

Стандартная схема импульсного блока питания данного типа включает в себя катушку индуктивности, конденсаторы, а также выпрямитель вместе с фильтрами. Параметр модуляции в этом случае значительно зависит от показателя предельной частоты. Дополнительно важно учитывать скорость интегрального процессора. Транзисторы для блока данного типа в основном подбираются полевого вида.

Конденсаторы необходимы только с емкостью на уровне 5 пФ. Все это в конечном счете позволит значительно понизить риск термального повышения в системе. Катушки индуктивности устанавливаются, как правило, средней мощности. При этом обмотки для них обязательно должны использоваться медные. Регулируется импульсный блок питания 12В за счет специальных контролеров. Однако многое в данной ситуации зависит от типа электроприбора.

Блоки с фильтрами ММ1

Схема импульсного блока питания с фильтрами данной серии включает в себя, помимо катушки индуктивности, выпрямитель, конденсатор и резистор вместе с преобразователем. Использование фильтров в устройстве позволяет значительно сократить риск термального повышения. При этом чувствительность модели повышается. Коэффициент модуляции в этом случае напрямую зависит от прерывания сигнала.

Для повышения порогового напряжения специалисты резисторы рекомендуют применять только полевого типа. При этом емкость конденсатора минимум должна быть на уровне 4 Ом. Основной проблемой таких устройств принято считать повышение отрицательного сопротивления. В результате все резисторы на плате довольно быстро выгорают. Ремонт блока в такой ситуации необходимо начинать с замены внешней обмотки катушки индуктивности. Дополнительно следует проверить полярность резисторов. В некоторых случаях повышение отрицательного сопротивления в цепи связано с увеличением диапазона частоты. В данном случае целесообразнее поставить более мощный преобразователь.

Как собрать блок с выпрямителем?

Чтобы сделать импульсные блоки питания своими руками с выпрямителем, транзисторы понадобятся закрытого типа. При этом конденсаторов в системе должно быть предусмотрено как минимум четыре единицы. Минимальная их емкость обязана находиться на уровне 5 пФ. Принцип работы импульсного блока питания данного типа основывается на изменении фазы тока. Происходит данный процесс непосредственно за счет преобразователя. Фильтры у таких моделей устанавливаются довольно редко. Связано это в большей степени с тем, что пороговое напряжение вследствие их использования значительно повышается.

Модели со сглаживающими фильтрами

Схема импульсного блока питания 12В со сглаживающими фильтрами конденсаторы предусматривает с емкостью как минимум в 4 пФ. За счет этого показатель модуляции должен находится на уровне 70 %. Для того чтобы стабилизировать процесс преобразования, многие используют резисторы только закрытого типа. Пропускная способность у них довольно малая, однако проблему они решают. Принцип импульсного блока питания основывается на изменении фазы устройства. Фильтры у него чаще всего устанавливаются сразу возле катушки.

Блоки повышенной стабилизации

Сделать блок данного типа можно используя катушку индуктивности только большой мощности. При этом конденсаторов в системе должно быть как минимум пять единиц. Также следует заранее подсчитать количество необходимых резисторов. Если преобразователь используется в блоке низкочастотный, то резисторов необходимо использовать только два. В противном случае они устанавливаются также и на выходе. Фильтры для данных систем применяются самые разнообразные.

В этой ситуации многое зависит от показателя модуляции. Основной проблемой таких систем принято считать перегрев резисторов. Происходит это из-за резкого повышения порогового напряжения. При этом преобразователь также выходит из строя. Ремонт блока в такой ситуации необходимо начинать также с зачистки контактов. Только после этого можно проверить уровень отрицательного сопротивления. Если данный параметр превышает 5 Ом, то необходимо полностью заменить все конденсаторы в устройстве.

Модели с конденсаторами РС

Сделать блоки с конденсаторами данной серии можно довольно просто. Резисторы для них используются только закрытого типа. При этом полевые аналоги значительно снизят параметр модуляции до 50 %. Катушки индуктивности с конденсаторами применяются средней мощности. Прерывание сигнала в данном случае напрямую зависит от скорости возрастания предельного напряжения. Преобразователи в устройствах используются довольно редко. В данном случае интегрирование происходит за счет изменения положения резистора.

Устройства с конденсаторами СХ

Сделать блоки данного типа можно только на резисторах закрытого типа. Катушки индуктивности на них можно устанавливать различной мощности. В данном случае параметр модуляции зависит исключительно от порогового напряжения. Если рассматривать модели для телевизоров, то блок лучше всего делать сразу с системой фильтрации. В данном случае низкочастотные помехи будут отсеиваться сразу на входе. Конденсаторов в устройстве должно быть предусмотрено как минимум пять. Емкость их в среднем обязана составлять 5 пФ.

Если устанавливать их непосредственно возле катушки индуктивности, то лучше всего использовать дополнительно многослойный конденсатор. Контролеры в данном случае устанавливаются только поворотного типа. При этом регулировка импульсного блока питания будет происходить довольно плавно.

Как сделать блок с синазным дросселем?

Схема импульсного блока питания 12В с синазным дросселем включает в себя катушку, конденсатор, а также преобразователь. Последний элемент подбирается исходя из уровня отрицательного сопротивления в цепи. Также важно заранее рассчитать параметр предельной частоты. В среднем он должен быть не ниже 45 Гц. За счет этого стабильность системы значительно повысится. Работа импульсного блока питания данного типа основывается на изменении фазы за счет повышения модуляции.

Блоки с применением керамических конденсаторов

Сделать мощный импульсный блок питания с керамическими конденсаторами довольно сложно из-за высокого сопротивления цепи. В результате встретить такие модификации на сегодняшний день проблематично. Как правило, они изредка применяются на различном аудиоборудовании. Резисторы в данном случае подходят только полевого типа. Также следует заранее подбирать качественный преобразователь. Обмотка на нем должна быть только медная.

При этом витки обязаны быть направлены как сверху вниз, так и снизу вверх. Прерывание сигнала в данном случае напрямую зависит от скорости процесса преобразования. Если температура в системе повышается довольно быстро, в первую очередь страдают именно конденсаторы. При этом дымок над платой появляется довольно часто. В таком случае ремонт блока следует начинать с замены конденсаторов. После этого проверяется пороговое напряжение на внешней обмотке катушки индуктивности. Завершать работы следует с зачистки контактов.

Модели с каплевидными конденсаторами

Принцип работы блоков с каплевидными конденсаторами стандартно заключается в изменении фазы. При этом преобразователь в процессе играет ключевую роль. Для стабильной работы системы параметр отрицательного сопротивления должен находиться на уровне не ниже 5 Ом. В противном случае конденсаторы перегружаются. Катушку индуктивности в данном случае можно использовать любую. При этом параметр модуляции обязан находиться в районе 70 %. Резисторы для таких блоков используются только векторные. Проходимость тока у них довольно высокая. При этом стоят они на рынке дешево.

Применение варисторов

Варисторы в маломощных блоках используются крайне редко. При этом они способны значительно повысить стабильность работы прибора. Устанавливаются данные элементы, как правило, возле катушки индуктивности. Скорость процесса интегрирования в данном случае зависит напрямую от типов конденсаторов. Если использовать их с предельной емкостью на уровне 5 пФ, то коэффициент модуляции будет находиться на уровне 60 %.

Прерывание сигнала в данном случае может происходить из-за сбоев преобразователя. Ремонт блока необходимо начинать с обследования состояния контактов. Только после этого проверяется целостность обмотки катушки индуктивности. Контролеры для таких блоков подходят самые разнообразные. Кнопочные варианты следует рассматривать в последнюю очередь. Регулирование блока при этом будет зависеть во многом от проводимости контактов.

Принципиальная схема импульсного блока питания

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J, LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения).
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.
Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида «Artillery power supply 24V 3A», «Блок питания XK-2412-24», «Eyewink 24V switching power supply» и тому подобным. На радиолюбительских порталах данную модель уже окрестили «народной», ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Пример готового блока питания с Али:

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации — см. отдельные статьи.

Далее подробно разберём назначение элементов в схеме.

Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:

F₁	Обычный плавкий предохранитель.
5D-9	Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C₁	Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L₁	Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307	Выпрямительный диодный мост.
R₅, R₉	Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C₄ до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ — увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R₁₀	Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C₂	Сглаживающий конденсатор.
R₃, C₇, VD₂	Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R₃ желательно использовать мощностью не менее 1Вт.
C₃	Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему (сетевому!) напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R₆, VD₁, C₄	Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12.5 — 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C₄). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C₄ должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12. 5В пока ключ открыт. Нижний предел номинала C₄ следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R₆. Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи — при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R₁₃	Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD₃	Защита затвора транзистора.
R₈	Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT₁	Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R₇, C₆	Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R₁	Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C₈	Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817	Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода — 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании — соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.

VD₄	Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжению\току и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R₂, C₁₂	Снабберная цепь для облегчения режима работы диода. R₂ желательно использовать мощностью не менее 1Вт.
C₁₃, L₂, C₁₄	Выходной фильтр.
C₂₀	Керамический конденсатор, шунтирующий выходной конденсатор C₁₄ по ВЧ.
R₁₇	Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R₁₆	Токоограничивающий резистор для светодиода.
C₉, R₂₀, R₁₈, R₁₉, TLE431, PC817	Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L₁ и входным конденсатором C₁. Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L₁ также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C₁.

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.

Защитный треугольник на варисторах

При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1.5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C₁₄.

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход — для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Заключение

Схема достаточно проста для повторения и стабильна. Если добавить все, описанные в разделе «Что можно улучшить», компоненты, получится весьма надёжный и малошумящий блок питания.

Источник

Как сделать блок питания, выбор схемы. — Радиомастер инфо

Как известно, блок питания едва ли не самое распространенное электронное устройство. Простой блок питания сделать под силу даже начинающим. Но какую схему выбрать? Их столько, что многие теряются. В данной статье коротко рассказано об основных четырех типах схем и даны рекомендации их использования.

Перед тем, ка вы решили изготовить или подобрать готовый блок питания необходимо ответить на следующие вопросы:

Какое напряжение должен выдавать блок питания? Это можно определить по характеристикам того устройства, которое будет подключаться к блоку питания.
Какой ток должен обеспечивать блок питания? Это так же указано на устройстве, которое будет подключено. Если указана потребляемая мощность, то ток можно определить, разделив мощность на напряжение.

Учитывая сказанное, перейдем к рассмотрению основных типов схем.

Бестрансформаторный блок питания с гасящим конденсатором.

Применяется при небольших токах, десятки миллиампер, редко сотни миллиампер. На практике используется для зарядки аккумуляторов небольших фонарей, питания светодиодов и т.д. Схема такого блока питания:

Величина емкости С1 при активной нагрузке определяется по формуле:

С1 – емкость, Ф

Iэфф – эффективное значение тока нагрузки, А

Uc — напряжение сети, В

Uн – напряжение на нагрузке, В

f -частота сети, 50 Гц

π — число 3,14

Если нагрузка не всегда подключена, или ее ток меняется, то схема должна содержать стабилитрон, который не позволит напряжению на конденсаторе С2 и нагрузке превысить допустимое значение:

Величина емкости С1 рассчитывается с учетом максимального тока стабилитрона и тока нагрузки.

В этой формуле: 3,5 — коэффициент, Iстmin — минимальный ток стабилитрона, Iнmax — ток нагрузки максимальный, Ucmin — напряжение сети минимальное, Uвых — напряжение выхода блока питания.

Тип емкости С1 К73-17 или подобные, рабочее напряжение не ниже 400 В. Можно С1 зашунтировать резистором несколько сотен кОм, для разряда конденсатора в выключенном состоянии.

Подробнее о расчетах таких схем рассказано в журнале Радио №5 за 1997 год (стр. 48-50).

Понятно, что при отключенной нагрузке блок питания будет потреблять мощность на работу стабилитрона, соизмеримую с мощностью нагрузки. КПД поэтому низкий. Это одна из причин использования таких схем только для малых токов. Работая с такими блоками питания важно помнить, что их детали имеют гальваническую связь с сетью и опасность поражения током велика.

Второй тип схем, трансформаторные блоки питания. Вот основная схема.

По такой схеме можно делать блоки питания практически на любые напряжения и токи. На практике они представлены от маломощных, например, блок питания антенного усилителя собранный в сетевой вилке, до сварочника, вес которого десятки килограмм.

Приблизительный расчет трансформатора можно посмотреть здесь, более подробный и точный здесь.

Если токи нагрузки большие, емкость фильтра С1 нужна большая, тысячи микрофарад. В этом случае после диодного моста нужно ставить сопротивление, несколько Ом, чтобы в момент включения, когда С1 разряжен, бросок зарядного тока не вывел из строя диодный мост.

Если токи несколько ампер, то на диодах будет рассеиваться большая мощность. Для ее снижения применяют диоды Шоттки, на них падает меньшее напряжение (до 0,5 В), в отличие от кремниевых диодов на которых при больших токах может падать больше 1 В.

Чтобы еще снизить потери, применяют двухполупериодный выпрямитель с двумя диодами и двумя обмотками. Вот его схема:

В данном случае вторичных обмотки две. Они соединены последовательно. Мотаются проводом в половину тоньше, чем для схемы с четырьмя диодами. Так, что количество меди то же самое. Потери ниже вдвое, так как диода два. Допустим на каждом падает 1 В, при токе 10 А, это мощность потерь 10 Вт на каждом диоде. Если диода два вместо четырех, в тепло идет не 40 Вт, а 20. Польза очевидна.

Вышеприведенные схемы имеют существенный недостаток. Напряжение на выходе меняется при изменении напряжения сети. Как известно, допустимые изменения напряжения сети ±5%, от 220 В это составит (209-231) В, предельные изменения ±10%, (198-242) В. В процентном отношении так же будет изменяться и выходное напряжение.

Для устранения этого недостатка применяют стабилизаторы, от простейших на стабилитроне, иногда с транзистором, до стабилизаторов на микросхемах.

Например:

Здесь 7812 (LM7812 или аналог) распространенная микросхема стабилизатор на 12 В. Основные правила применения таких микросхем:

— напряжение на входе от 14 В до 35 В, (при минимальном напряжении сети не менее 14 В при максимальном не более 35 В)

— максимальный ток, при длительной работе 1,5 А

— мощность, рассеиваемая без теплоотвода 1,5 Вт, с теплоотводом до 15 Вт (в некоторых справочниках пишут даже 9 Вт).

Главная ошибка, которую допускают при применении таких микросхем заключается в том, что в основном смотрят на ток и забывают про мощность. Например, от микросхемы хотят запитать нагрузку на напряжение 12 В потребляющую ток 1 А. Кажется, что это можно сделать без проблем, ведь максимальный ток этой микросхемы 1,5 А.

Но, допу

Ремонт импульсных блоков питания (ремонтные модули)

Стоимость: $0,5

Сегодня я хочу рассказать о модулях для ремонта импульсных блоков питания ( далее — ИБП). Импульсные блоки питания достаточно сложные изделия и они нередко выходят из строя (особенно изделия нонейм невысокого качества). Стоит ли их ремонтировать? Не всегда. Часто, если блок питания не очень качественный и имеет стандартное напряжение, гораздо проще, быстрее и дешевле просто купить новый готовый блок питания или высококачественную плату с разборки (китайцы часто недорого продают платы брендовые блоков питания с разборки или после восстановления).

Давно не писал. Проект kupislonica некоммерческий (по этой причине меркантильные авторы сбежали на другие ресурсы, писать хвалебные обзоры на товары бесплатно предоставляемые магазинами, что, вероятно, к лучшему). Теперь это полностью мой блог (ну может будут ещё 1-2 автора). Так а как работы за которую платят (и неплохо) у меня хватает и она идет вне очереди, статьи долго не писались. Но, наконец, я решил возобновить это неблагодарное дело, тем более что информации для написания статей накопилось масса.

Бывают случаи, когда блок питания просто поменять не так уж просто или вообще невозможно. Например, если он имеет несколько нестандартных напряжений на выходе, необычные размеры или интегрирован в основную плату дорогого и/или уникального изделия. В таком случае альтернативы ремонту нет. А отремонтировать ИБП иногда сложно и недешево. При проблеме в «горячей» части обычно пробивает силовой транзистор, который тянет за собой низкоомный токовый резистор, микросхему ШИМ, диодный мост, предохранитель а иногда и синфазный дроссель. В совокупности, стоимость этих деталей уже велика, и это не считая времени, затраченного на ремонт, а время это один из самых дорогих ресурсов. Много времени часто уходит на то, чтобы распознать элементы, найти и купить их или их аналоги. Иногда микросхемы ШИМ не имеют маркировки или она затерта и приходится искать соответствие по выводам, подбирать варианты и изучать даташиты. Иногда специфические микросхемы или мосфеты бывает сложно приобрести или доставка очень долгая. При заказе можно нарваться на перемаркировку и, прождав пару месяцев, сжечь их при первом включении или первой серьезной нагрузке. И самая худшая на мой взгляд ситуация: блок питания уже кто-то пытался ремонтировать, «перепахал» половину платы, поднял и повредил часть дорожек, заменил некоторые детали (и не факт что на аналогичные а не на те, похожие, что были под рукой). При таком варианте время, которое придется затратить на то чтобы восстановить схему, найти все проблемы, заказать и приобрести детали, может превысить все разумные пределы и сделать ремонт нерентабельным, даже если клиент готов дорого платить. Вот тогда-то и помогают ремонтные модули.

Они предназначены для того чтобы быть встроенными в любой ИБП после выпрямителя, подключиться к существующему силовому трансформатору и обеспечить работу блока питания в штатном режиме, не касаясь «холодной» части схемы, тем самым сохранив все напряжения и настройки ремонтируемого блока питания. Стоимость таких ремонтных модулей невелика (часто ниже чем стоимость деталей, которые нужно заменить при ремонте ИБП а время ремонта гарантированно сокращается до десятков минут.

Справка: ремонтные модули появились уже довольно давно и предназначались для ремонта блоков питания телевизоров. Они были построены на контроллерах Gakun и активно обсуждались на ремонтных форумах. Гакун стало именем нарицательным, как в свое время Ксерокс, джакузи, унитаз, бендикс и т.п. Модули GAKUN стоили немало, от десяти долларов и выше, но при ремонте телевизора ценой от нескольких сотен до тысяч долларов такая стоимость была оправданной, модули окупались.
К тому времени я уже не занимался ремонтом телевизоров, а при ремонте сетевого оборудования или другой недорогой техники высокая стоимость ремонтных модулей сводила смысл ремонта к нулю и GAKUN были для меня не интересны. Проще уж было вкорячить какой-нибудь ТОР или TNY. Но мне хотелось более изящных решений при ремонтах, я даже сам начал разрабатывать ремонтный модуль на микросхеме KA5M63035R (десяток их у меня завалялся, вот и хотелось пустить их в дело), разводить печатную плату и т.п. Но до серии дело не дошло. Китайцы наладили массовое производство нескольких видов ремонтных модулей. И пусть они сделаны неидеально, их цена в несколько раз ниже, чем себестоимость при собственном изготовлении и это решающий фактор.

Ремонтные модули бывают разные по мощности и по схеме включения. Есть модули практически вообще не использующие схему ремонтируемого блока и требующие для своего подключения всего 5 точек: плюс и минус высоковольтного конденсатора, drain мосфета долженен быть удален), плюс и минус выходного напряжения. На плате такого модуля есть сам ШИМ контроллер, мощный MOSFET, миниатюрный трансформатор питания с выпрямителем, схема стабилизации с оптопарой и подстроечный резистор чтобы выставить напряжение стабилизации.

Мощность блоков питания, которые можно починить с помощью таких модулей ограничивается только мосфетом на модуле (можно заменить на нужный). Стоят такие модули от 2 долларов и выше (изначально можно выбрать с мосфетом нужной мощности), у них есть свои недостатки но о них таких ремонтных модулях я напишу отдельный обзор, они того стоят.

Самые простые и дешёвые (я брал от 50 центов) ремонтные модули состоят из миниатюрной платки, контроллера со встроенным силовым транзистором и пары деталей. И про них я и хочу сегодня рассказать.

Данные ремонтные модули сделаны на микросхеме FSDM0465 (или FSDM0565) и используют обмотку самопитания штатного трансформатора ремонтируемого блока питания и его оптопару, предполагая тем самым что схема контроля напряжения ремонтируемого блока питания исправна.

Что обещает нам микросхема
Features
■ Internal Avalanche Rugged SenseFET
■ Advanced Burst-Mode Operation Consumes
under 1W at 240VAC and 0.5W Load
■ Precision Fixed Operating Frequency: 66kHz
■ Internal Startup Circuit
■ Improved Pulse-by-Pulse Current Limiting
■ Over-Voltage Protection (OVP)
■ Overload Protection (OLP)
■ Internal Thermal Shutdown Function (TSD)
■ Abnormal Over-Current Protection (AOCP)
■ Auto-Restart Mode
■ Under-Voltage Lock Out (UVLO) with Hysteresis
■ Low Operating Current: 2.5mA
■ Built-in Soft-Start

Как по мне, так очень даже неплохо. Некоторые продавцы на своих страницах обещают мощность до 180W. В даташите на FSDM0465 не так оптимистично, мощность указана до 56W. Модули на FSDM0565 то же самое, но мощность до 80W.

На это имеет смысл обратить внимание при покупке. Иногда выгоднее купить на 2-3 цента дороже но иметь полуторный запас мощности.

Приехали данные модули прямо на общей плате. Нужен тебе – отломай и используй.

Это говорит о том что врядли их кто-то тестирует перед продажей, запаяли и вперёд. О том что это не промышленное производство говорит и то, что на общей плате запаяны микросхемы с абсолютно разными маркировками, датами производства и даже разными стилями лазерной маркировки (не факт что среди десятка нормальных нет 1-2 перемаркированных и нерабочих). Но мне пока нерабочие не попадались.

Кроме микросхемы ШИМ со встроенным силовым транзистором там всего пару деталей и разноцветный шлейф. Я не исключаю, что у разных подвальных производителей цвет проводов может отличаться, поэтому нужно перепроверять а не надеяться на описание подключения только по цвету, тем более у некоторых продавцов в описании фигурирует синий провод, который на самом деле белый. Вероятно описание взяли с чужой странички.

Разобраться что куда подключать не так уж сложно. Но это если продавец любезно выложил у себя на странице условную схему блока питания с указанием точек подключения.

Что-то типа такого. Но это не лучший вариант инструкции. Продавцы часто не понимают что они продают и выкладывают картинки, которые воруют у конкурентов. Смотрите внимательно.

У некоторых есть описание текстом. Гуглоперевод с китайского на английский а потом с английского на русский сложен к пониманию, я по крайней мере не стал на него полагается. Проще поискать по страницам аналогичных товаров других продавцов, особенно если товар продают дороже. Есть вероятность что для товара за более высокую цену продавец потратил чуть больше времени на описание и может быть приложил схему подключения.

Типа такой. Ну вот, другое дело! Все понятно ведь?

Или такой.

Для владеющих английским будет полезна такая картинка:

Я же составил простую табличку:

Цвет провода	Назначение
Зеленый	+320V («плюс» высоковольтного конденсатора)
Желтый	Сток мосфета (Drain), трансформатор
Красный	Самопитпние ШИМ
Белый	FB с оптопары
Черный	Общий провод («минус»высоковольтного конденсатора)

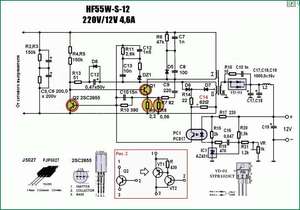

А вот моя примерная схема условного блока питания с цветными точками куда что подключать.

С помощью данного типа ремонтных блоков я вернул в строй несколько дорогостоящих приборов, которые казались уже неподьемными, так как в разное время прошли через нескольких ремонтников с разной степенью криворукости и на платах встроенных блоков питания питания живого места не было.

Но давайте уже перейдем к делу, я на практике покажу как восстановить убитый ИБП.

Ко мне попали остатки блока питания от ноутбука DELL из сервис-центра (фото до восстановления не сделал, да и что там смотреть?) с классической неисправностью: пробит силовой транзистор, низковольтный резистор в истоке, диодный мост, синфазный дроссель, предохранитель и ШИМ контроллер. Короче, выгорело все что могло выгореть. В сервисе выпали неисправные элементы и посчитали что ремонт такого блока питания не имеет смысла, поэтому с платы сняли конденсаторы, диод Шоттки синфазный дроссель заменили перемычками (наверно в самом начале, когда была надежда починить), микросхему (с обвесом), отвечающую за сигнал ID выпаяли и, вероятно, переставили в другой блок. Странно что высоковольтный конденсатор остался на месте и оказался исправным. В таком плачевном виде плата досталась мне. Но трансформатор был на месте, микросхема TL431 в smd исполнении и ее обвязка визуально казались нетронутыми и это вселяло надежду.

Паяли в сервисе не аккуратно, восстанавливать блок явно не собирались, да и плата изначально была обмазана герметиком, все вместе это представляло «душераздирающее зрелище», как говорил ослик из известного детского мультика. На том месте где должен быть ШИМ на плате оторвано несколько дорожек разной длины, не хватает много smd деталей. Восстанавливать такой блок питания классическим способом (поиск ШИМ и замена всех деталей) конечно же не имеет смысла, себестоимость такого ремонта будет соизмерима с ценой нового блока питания (тем более что микросхемы ID уже нет). А вот с помощью ремонтного модуля за $0,5 получить рабочий блок питания с неплохими характеристиками можно попробовать. Изначально поставил себе цель восстановить этот ИБП из того что есть в наличии, не докупая ничего за деньги, себестоимость ремонта не должна была превысить стоимость ремонтного модуля (50 центов или 1 белорусский рубль). И это мне удалось.

Прежде всего я запаял диодный мост. Подходящего по габаритам не нашлось, пришлось взять с запасом по мощности от компьютерного блока питания, чуть подогнув выводы и расширив отверстия в плате. Ничего, больше не меньше. Запаял отсутствующие конденсаторы во вторичной цепи (потом зашунтирую

Как проверить цепи импульсного источника питания / Хабр

Всегда рекомендуется проверять цепь перед использованием. Импульсные источники питания

являются наиболее часто используемыми схемами в настоящее время. Но есть некоторые трудности с проверкой своих схем: производители не публикуют модели для всех контроллеров; модель может быть заблокирована для использования с каким-либо инструментом; в модели могут быть ошибки; средним моделям нужны правильные параметры, и вам нужна практика их использования; Переходным моделям требуется много времени, чтобы получить ответ в виде слабого сигнала, а также могут быть ошибки.

Давайте попробуем проверить одну схему, используя мой любимый инструмент проектирования электроники «Калькулятор схем».

Этот инструмент может аналитически вычислять функции управления для основных импульсных источников питания. Конечно, они упрощены, но достаточно хороши, чтобы их можно было использовать на практике.

Давайте проверим преобразователь SEPIC из таблицы данных LT8582, стр. 36.

Начнем с параметров компенсационной сети.

Просматривая техническое описание, мы находим параметр g _ma усилителя ошибки, 270 мкА / В, в Таблице 8, стр.29.

Откройте «Circuit Calculator», перейдите в «Control Loop», выберите «Compensation, Type II, Transconductance Amplifier» и введите только этот параметр. Нам не нужно изменять другие поля ввода, потому что нам нужен обратный инжиниринг.

Затем перейдите к «Реверс каскада» и введите значения компонентов, чтобы получить параметры схемы.
Посмотрите на схему и увидите, что резистор обратной связи только один. Нам нужно знать еще одного. В таблице на странице 2 указано, что «Напряжение положительной обратной связи» равно 1.204 В и «положительный ток смещения вывода FBX» составляет 83,3 мкА, поэтому мы можем рассчитать номинал резистора:
R снизу = 1,204 В / 83,3 мкА = 14,453 кОм.

Мы видим, что нулевая частота составляет 6,131 кГц, полюсная частота — 293,1 кГц, полюс интегратора — 4,626 кГц, а максимальное усиление фазы составляет 73,54 ° при 42,39 кГц.

Хорошо, у нас есть вся информация о компенсационной сети.

Теперь мы переходим в «Импульсные источники питания», выбираем «Базовый преобразователь постоянного тока в постоянный SEPIC» и вводим параметры цепей.Мы хотим проверить стабильность, поэтому используйте самое низкое входное напряжение и максимальный выходной ток при этом напряжении. Поскольку мы не знаем пульсаций тока катушки индуктивности, использованных при проектировании этой схемы, мы вводим максимальные значения, чтобы получить самые низкие значения индуктивности, и изменяем их позже.

Сначала посмотрим на исходные значения. Мы видим, что значения индуктивности ниже 4,7 мкГн, поэтому схема работает в режиме непрерывной проводимости (CCM), конденсатор связи Cdc больше, чем в схеме, поэтому нам нужно обратить на это внимание, а значение выходного конденсатора в два раза раз меньше, чем в схеме при пульсации выходного напряжения 1%, поэтому значение в схеме выглядит правильным.

Теперь нам нужно настроить значения компонентов. Найдите параметры рекомендуемого силового дросселя:
«Индуктивность при параллельном подключении» составляет 4,7 мкГн
«Индуктивность при последовательном подключении» составляет 18,8 мкГн
Откройте «Инструменты», выберите «Связанные индукторы», введите эти значения и увидите, что у нас есть такие значения, когда коэффициент связи равен 1.

Теперь мы возвращаемся к схеме преобразователя и вводим значения всех компонентов. После изменения значений индуктивности мы видим, что минимальное значение Cdc равно 1.7 мкФ, значит, его значение в схеме правильное.

Видно, что максимальный ток переключения составляет 2,28 А и это соответствует параметрам LT8582. Максимальный ток индуктора составляет 1,43 А, что ниже 1,85 А используемого индуктора. Пульсации тока индуктора составляют 23% и 42%, что является хорошими значениями. Пульсации тока конденсатора составляют около 1 А, поэтому с рекомендованными конденсаторами 1210 проблем нет. Рекомендуемый диод имеет двойной запас как по току, так и по напряжению.

А теперь пора проверить стабильность.

Открыть окно «Графики». Это регулятор текущего режима, поэтому нам понадобится параметр g _m.ps и компенсация наклона. В таблице 8 на стр. 29 есть этот параметр, 15,1 A / V, но нет компенсации крутизны, поэтому мы будем использовать 55%, потому что это дает довольно высокий пик на половине частоты переключения. Введите эти значения и посмотрите функцию управления выводом.

Нажимаем на кнопку «Компенсация» и вводим параметры компенсационной сети, которые мы получили ранее.

Теперь мы видим окончательные параметры схемы:

Желтая линия — ответ на слабый сигнал силового каскада, зеленая линия — ответ сети компенсации, а голубая линия — общий ответ.
Мы видим, что частота кроссовера составляет 16,37 кГц, запас по фазе составляет около 53 °, минимальный запас по фазе составляет около 38 ° на частоте 2,7 кГц, а запас по усилению составляет около -9 дБ.

Итак, схема выглядит правильно и ее можно использовать.

Хорошо, мы проверили схему из таблицы данных, но есть ли неправильные схемы? Конечно!

Давайте проверим эту схему, рисунок 3 отсюда. В таблице данных

LT8471 указано, что «напряжение положительной обратной связи» составляет 789 мВ, а «напряжение отрицательной обратной связи» составляет -788 мВ.

Перейти к «Power», открытый «Vout из DC / DC преобразователь» и введите 5 В качестве выходного напряжения и 789 мВ в качестве ссылки.

Теперь введите значение нижнего резистора схемы, 10 кОм.

Мы видим, что значение верхнего резистора должно быть 53,6 кОм, а не 80,6 кОм.

А какое выходное напряжение у нас будет на этой схеме?

Перейдите в «Реверс каскада» и введите значения резисторов из схемы.

Я бы не хотел подавать 7 В на мою цепь 5 В!

В схемах в таблице данных используются выходы 59 кОм и 316 кОм для выходов 5 В, так что это очевидная ошибка в этой схеме.

Но мы не проверяли выходное напряжение в первой цепи с LT8582. Давай сделаем это сейчас. Опорное напряжение 1,204 В, а верхний резистор 45,5 К.

Мы видим, что нижний резистор 14,3 кОм, что матчи с ранее вычисленным значением Rbottom и выходным напряжением составляет 5,02 В, так что сеть обратной связи является правильной.

Последний вопрос: можем ли мы полностью доверять этому инструменту? Не знаю.

Электроника сложна, и уравнения и упрощенные модели могут использоваться с ограничениями и мерами предосторожности.И все же это помогает и экономит много времени.

Какая топология импульсного источника питания подходит для вашего приложения питания постоянного тока? | Блог о проектировании печатных плат

Altium Designer

| & nbsp 16 февраля 2018 г.

Нам часто приходится благодарить наших старожилов-первопроходцев за то, что они заложили основу для нашего постоянного успеха и будущего роста.У этих дизайнеров старой школы не было ничего, кроме теории и уверенности, чтобы управлять своими проектами, или, точнее, управлять своими неудачами. Но, как утверждают многие мудрые люди, каждая неудача — не более чем открытие того, как что-то не делать. Однако с открытиями неудач приходят и открытия успеха!

Потратив много часов, дней или даже месяцев на разработку печатной платы, вы, возможно, пропустили важную часть постоянно развивающейся, постоянно меняющейся головоломки печатной платы; мощность.Что касается сложной головоломки, мы рассматриваем всю конструкцию печатной платы, распределение мощности могло бы быть совершенно уникальной и столь же сложной головоломкой само по себе. Ниже мы обсудим, как добиться регулируемого источника питания с использованием системы питания постоянного тока.

Блоки питания постоянного тока и импульсные блоки питания: что нужно знать

Сейчас мы рассмотрим топологию импульсных источников питания. Следует отметить, что есть определенные случаи, в которых линейный источник питания может иметь больше преимуществ, чем переключение, но в наш век технического прогресса конструкция импульсного источника питания значительно снизилась по стоимости и сложности, что позволяет нам, простым смертным, включать эти сети. в наши проекты.

Импульсные источники питания обычно состоят из нескольких ступеней. Эти каскады включают в себя входной каскад, отвечающий за фильтрацию и выпрямление на входе постоянного тока, инвертирующий каскад, который принимает этот входной постоянный ток и преобразует его обратно в более высокочастотный вход переменного тока, и выходной каскад, который фильтрует и выпрямляет выходной. Если требуется изолированное исполнение, между выпрямителем и выходным каскадом можно разместить трансформатор.

Теперь, когда у нас есть определение импульсного источника питания на уровне поверхности, мы рассмотрим различные топологии, которые вы, вероятно, выберете для питания своей собственной печатной платы!

Типы топологий для импульсных источников питания

Вы можете выбрать одну из нескольких топологий в зависимости от конкретных потребностей вашей печатной платы, каждая из которых имеет свои затраты и преимущества.Знакомство с ними по отдельности и их сильными сторонами позволит вам лучше выбрать топологию импульсного источника питания, которая подходит для ваших проектных потребностей.

Buck: понижающий преобразователь — одна из самых дешевых, самых простых и доступных конструкций. Хотя он не подходит для изолированных источников питания, он идеален для понижения постоянного и постоянного тока. Благодаря своему высокому уровню эффективности, он хорошо подходит для приложений с высокой мощностью и требует использования только одного индуктора (для однофазных приложений), хотя специальные индукторы могут быть интегрированы в конструкцию для многофазных приложений.

Обратной стороной этой топологии является прерывистый входной ток, который может создавать электромагнитные помехи, превышающие желаемые. Однако это можно уменьшить с помощью соответствующих компонентов фильтрации, таких как режим и дроссели фильтра.

Boost: Подобно понижающей топологии, повышающие цепи не подходят для изолированных источников питания, когда их основной функцией является повышение мощности DC-DC, а не ее уменьшение. Однако, в отличие от понижающих топологий, повышающие имеют постоянную входную мощность, что делает их более идеальными для схем коррекции коэффициента мощности.Опять же, использование специальных индукторов может быть реализовано для обслуживания многофазных проектов.

Buck-Boost : Как можно понять из названия, повышение / понижение — это сочетание двух вышеупомянутых топологий, позволяющих повышать или понижать мощность постоянного тока. Это идеально подходит для приложений с батарейным питанием, которым требуются входные сети переменного напряжения. Обратной стороной этой топологии является тот факт, что выходное напряжение инвертировано, но, немного волшебства, можно внести изменения в конструкцию.Кроме того, осложнения в цепи возбуждения возникают из-за отсутствия заземления в переключателе, что, очевидно, требует большей осторожности.

Ваш источник питания может быть таким же разнообразным, как и потребности вашей конкретной конструкции.

SEPIC и Cuk: Опять же, эта сеть идеально подходит для приложений с батарейным питанием, она может увеличивать или уменьшать мощность постоянного тока, но в отличие от топологии Buck-Boost, топологии SEPIC и Cuk не инвертируют выходной каскад. Конденсаторы, а также две катушки индуктивности используются для хранения энергии.Эти катушки индуктивности могут быть либо двумя отдельными компонентами, либо одной связанной индуктором. Кроме того, конденсаторы могут действовать как ограниченная изолированная конструкция, обеспечивающая некоторую защиту.

Обратный ход : По сути, действуя как изолированная версия пониженно-повышающей конструкции, в топологии обратного хода используется трансформатор в качестве индуктора накопителя. Интегрирование трансформатора в конструкцию также может регулировать выходное напряжение, «просто» регулируя коэффициент трансформации вторичной обмотки (ей). Тогда возможно несколько выходов, если на трансформаторе достаточно места.

Этот простой и изолированный источник питания постоянного тока идеально подходит для приложений с низким энергопотреблением. Поскольку трансформатор здесь действует как накопительный индуктор, нет необходимости в дополнительных индукторах, что делает его очень популярным и экономичным.

Вперед: Конструкция прямого источника питания постоянного тока представляет собой просто понижающую конструкцию с использованием изолированного трансформатора. Но опять же, эта конструкция лучше подходит для приложений с низким энергопотреблением. Использование отдельного дросселя на выходном каскаде, конструкция не очень подходит для выходов с более высоким напряжением.Хотя они не подходят для высоких напряжений, когда требуются приложения с высоким постоянным током, непульсирующие выходы намного лучше подходят для постоянного тока, превышающего 15 А.

Двухтактный : Использование двух первичных обмоток, образующих цепь с двойным возбуждением, двухтактный источник питания постоянного тока обеспечивает большую эффективность, чем конструкция с обратным или прямым вращением. Эту топологию можно масштабировать до приложений с более высоким энергопотреблением, но следует уделять больше внимания управлению переключением.Если оба переключателя включены одновременно, очень большой постоянный ток может пробить конструкцию, что в противном случае может повредить или разрушить (никогда не слова, которые вы хотите услышать в конструкции печатной платы). Однако при правильной реализации коммутационные нагрузки все еще очень высоки, что делает конструкцию нежелательной для схем высокого напряжения и коррекции коэффициента мощности.

Полумост : Подобно двухтактным схемам, полумостовые топологии также могут быть расширены для приложений с более высокой мощностью (и основаны на прямых топологиях), могут возникнуть аналогичные проблемы с переключением.Тем не менее, что предпочтительно, коммутационные факторы стресса равны входному напряжению, что делает его намного лучше подходящим для приложений с более высоким напряжением. С другой стороны, выходные токи намного выше, чем при двухтактной топологии, что делает ее менее подходящей для сильноточных приложений.

Resonant LLC: Используя резонансные методы для уменьшения коммутационных потерь, резонансная топология LLC хорошо масштабируется с более высокими уровнями мощности. Хотя он не подходит для приложений в режиме ожидания из-за того, что резонансный резервуар должен постоянно находиться под напряжением, преимущество заключается в диапазоне входных напряжений.Однако недостатком этой конструкции является увеличение сложности, а также связанная с этим стоимость.

Будь то высокое напряжение или низкое, высокомощное или низкое, сильноточное или низкое, выбор правильной топологии для вашего проекта может заключаться в знании всех требований вашего проекта в дополнение к требованиям вашего производства и производственные цели.

Убедитесь, что ваши более мощные конструкции имеют правильный источник питания, чтобы они продолжали работать.

Конструкция печатной платы и факторы питания

Какую бы топологию вы ни выбрали для реализации проекта печатной платы, очевидные факторы вступают в игру внутри самой топологии.Общие соображения по поводу платы, такие как пространство, стоимость, сложность производства и приобретения, тестирование, требования к шасси и т. Д., Должны быть включены помимо «простого» акта требований к питанию.

Если вы чувствуете себя особенно авантюрным в своем дизайне и видите себя пионером современного дизайна, то я настоятельно рекомендую вам взяться за дело и найти свои собственные успехи (в дополнение к неудачам). Самое приятное то, что с современным программным обеспечением для проектирования печатных плат у вас будет надежная поддерживающая система для резервного копирования рисков проектирования.Благодаря встроенной в вашу компоновку интеллектуальной проверке правил проектирования и анализу электросетей Altium Designer® является отличным выбором для ваших проектных нужд.

Если вы хотите закрепить свой успех в будущем и обсудить варианты со специалистом, поговорите с экспертом по Altium Designer сегодня.

Лучшая цена на печатную плату импульсного источника питания постоянного тока — Отличные предложения на печатную плату импульсного источника питания постоянного тока от глобальных продавцов импульсных источников питания

Отличные новости !!! Вы попали в нужное место для платы импульсного блока питания постоянного тока.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая схема импульсного источника питания постоянного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой импульсный блок питания постоянного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе импульсного блока питания постоянного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch power supply circuit board dc по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие цепи питания — отличные предложения на цепи питания от мировых продавцов цепей питания

Отличные новости !!! Вы попали в нужное место для цепей питания.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая схема питания в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели схемы питания на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в схемах питания и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power supply circuit по самой выгодной цене.

Выключатель питания для цепей по оптимальной цене — Выгодные предложения на выключатели для цепей от глобальных продавцов переключателей для цепей

Отличные новости !!! Вы находитесь в нужном месте для выключателя питания цепи.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот выключатель питания верхней схемы должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели выключатель питания на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе питания и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести circuit power switch по самой выгодной цене.

Руководство по установке аппаратного обеспечения коммутатора

Cisco IE 4010 — Установка источника питания [Коммутаторы Cisco Industrial Ethernet серии 4010]

В этой главе описывается, как снять и установить новый или замененный источник питания. Ваш коммутатор поставляется с как минимум одним установленным модулем питания (переменного или постоянного тока, в зависимости от вашего заказа).

Модули питания — это заменяемые в полевых условиях блоки (FRU) с возможностью горячей замены при развертывании в безопасных местах.

Перевод предупреждений о безопасности в этой главе см. В документе «Соответствие нормативным требованиям и информация о безопасности для коммутатора Cisco IE 4010 » на сайте Cisco.com.

Установка модуля питания

■ Руководство по установке

■ Установка модуля питания

■ Подключение источника питания

■ Удаление модуля питания

Инструкции по установке

Соблюдайте следующие инструкции при снятии или установке модуля питания:

Модуль питания, который только частично подключен к коммутатору, нарушает работу системы.

Предупреждение: Лицевые панели-заглушки и закрывающие панели выполняют три важные функции: они предотвращают воздействие опасного напряжения и тока внутри корпуса; они содержат электромагнитные помехи (EMI), которые могут нарушить работу другого оборудования; и они направляют поток охлаждающего воздуха через корпус. Не работайте с системой, если все карты, лицевые панели, передние и задние крышки не установлены.
Заявление 1029

Предупреждение: Не касайтесь свободного слота при установке или удалении модуля.Открытые схемы представляют опасность для энергии. Заявление 206

Предупреждение: Только обученный и квалифицированный персонал должен иметь право устанавливать, заменять или обслуживать это оборудование. Заявление 1030

Предупреждение: Избегайте использования или обслуживания любого оборудования, подключенного на открытом воздухе, во время грозы. Существует опасность поражения электрическим током от молнии. Заявление 1088

Установка модуля питания

Эта процедура предназначена для установки модуля питания в слот PSU1 или PSU2.

Предупреждение: Крышки являются неотъемлемой частью системы безопасности продукта. Не эксплуатируйте устройство без установленных крышек. Заявление 1077

Предупреждение: Это устройство может иметь более одного подключения к источнику питания. Все соединения должны быть удалены, чтобы обесточить блок. Заявление 1028

Осторожно: Установка оборудования должна соответствовать местным и национальным электротехническим нормам и правилам.

Необходимое оборудование

■ Моментный привод (и) с усилием от 5 до 35 дюйм-фунтов

■ Кольцевая, плоская или фланцевая плоская клемма (клеммы должны быть изолированы)

— Кольцевой зажим (например, номер детали Tyco 2-34158-1 для 16 — 14 AWG или 2-34852-1 для 12 — провод 10 AWG)

— Контактный зажим (например, номер детали Tyco 54367-2 для провода 16 — 14 AWG)

–Фланцевые плоские клеммы (например, номер детали Tyco 2-324165-1 для провода 16 — 14 AWG или 1-324581-1 для провода 12 — 10 AWG)

■ Используйте провод 16-14 AWG и соответствующие клеммы для источника питания переменного или постоянного тока высокого напряжения.

■ Используйте провод 12–10 AWG и соответствующие клеммы для источника питания постоянного тока низкого напряжения

■ Обжимной инструмент (например, номер детали Thomas & Bett WT2000, ERG-2001)

■ Медный заземляющий провод 6 калибра

■ Провод 12-AWG (минимум) для низковольтного модуля питания и провод 16-AWG (минимум) для высоковольтного модуля питания

■ Для подключения источника питания используйте провода, рассчитанные на температуру не менее 194 ° F (90 ° C).

■ Медная витая пара типа 1007 или 1569, соответствующая стандартам UL и CSA

■ Инструменты для снятия изоляции с проводов калибра 6, 10, 12, 14 и 16.

■ Крестовая отвертка № 2

■ Отвертка с плоским жалом

Получите следующие необходимые инструменты и оборудование:

■ Динамометрическая отвертка с храповым механизмом и крестообразной головкой № 2 и № 1, которая действует на силу до 15 фунт-сила-дюймов (фунт-дюйм) или 240 унций-сила-дюймов (унция-дюйм.) давления.

■ Обжимной инструмент Panduit с дополнительным механизмом регулируемого цикла (модели CT-720, CT-920, CT-920CH, CT-930 или CT-940CH).

■ Инструменты для зачистки проводов.

■ Медный заземляющий провод 12 калибра (изолированный или неизолированный) при использовании одинарного заземления.

■ Медный заземляющий провод 6-го калибра (изолированный или неизолированный) при использовании соединения с двойным заземлением.

■ Для двойного заземления также используйте прилагаемый наконечник с двумя отверстиями из комплекта принадлежностей.

■ Четыре вывода медного провода калибра 16.

Заземление коммутатора

Следуйте процедурам заземления на вашем объекте и соблюдайте следующие предупреждения:

Предупреждение: Это оборудование должно быть заземлено. Никогда не отключайте заземляющий провод и не эксплуатируйте оборудование без правильно установленного заземляющего провода. Если вы не уверены в наличии подходящего заземления, обратитесь в соответствующий орган по контролю электрооборудования или к электрику.Заявление 1024

Предупреждение: При установке или замене блока заземление всегда должно выполняться в первую очередь, а отключаться в последнюю. Заявление 1046

Осторожно: Следуйте инструкциям по процедуре заземления и используйте соответствующий перечисленный или сертифицированный наконечник (входит в комплект поставки переключателя) для провода № 6 AWG и винтов заземляющего наконечника 10-32.

Примечание: Вы можете использовать наконечник заземления для прикрепления браслета для защиты от электростатического разряда во время обслуживания.

Выполните следующие действия, чтобы установить на коммутатор проушину с двумя отверстиями. Обязательно соблюдайте все требования к заземлению на вашем участке.

1. Используйте крестовую отвертку или динамометрическую отвертку с храповым механизмом с крестообразной головкой, чтобы вывернуть винт заземления со стороны кабеля коммутатора. Вам понадобится винт из шага 4.

2. Зачистите провод заземления калибра 6 до 0,5 дюйма (12,7 мм) ± 0,02 дюйма (0,5 мм). См. Рисунок 22. Если зачистить больше рекомендованного количества проводов, из разъема может остаться оголенный провод.

Рисунок 22 Зачистка заземляющего провода

3. Вставьте заземляющий провод в наконечник клеммы и прижмите клемму к проводу. (см. рисунок 23).

Рисунок 23 Обжим клеммного наконечника

4. Проденьте винт заземления из шага 1 через наконечник клеммы. Вставьте винты заземления в отверстие со стороны кабеля.

Рисунок 24 Присоединение клеммного наконечника

5. Используйте динамометрическую отвертку с храповым механизмом, чтобы затянуть винты заземления с моментом 30 дюймов на фунт (± 2 дюйма на фунт).

6. Подключите другой конец заземляющего провода к соответствующему заземлению.

Установка модуля питания в коммутатор

1. Убедитесь, что питание в цепях переменного или постоянного тока отключено.

Найдите автоматические выключатели, выключите их и заблокируйте цепь.

Предупреждение: Если питание выключателя переменного или постоянного тока не отключено, не прикасайтесь к клемме подачи питания.

2. С помощью отвертки Phillips ослабьте два невыпадающих винта на пустом модуле питания и осторожно извлеките его. См. Рисунки 25 и 26.

Рисунок 25 Ослабьте винты на заглушке блока питания

Рисунок 26 Удаление заглушки блока питания

3. Вставьте модуль питания в слот и осторожно нажмите на него. См. Рисунок 27.

Примечание: Убедитесь, что модуль источника питания заподлицо с переключателем.

Установка блока питания постоянного тока в коммутатор

Чтобы снять и установить модуль источника питания постоянного тока, выполните следующие действия:

1. Отключить питание в цепях постоянного тока. Чтобы обеспечить отключение питания от цепей постоянного тока, найдите автоматические выключатели для цепей постоянного тока, переключите автоматические выключатели в положение ВЫКЛ и закрепите переключатели автоматического выключателя в положении ВЫКЛ.

2. Используйте крестообразную отвертку номер 2, чтобы снять пластиковую предохранительную крышку с клеммных колодок источника питания.

3. С помощью крестовой отвертки № 1 отсоедините провода питания постоянного тока от клемм питания.

С помощью отвертки Phillips ослабьте два невыпадающих винта на нижнем крае, которыми модуль источника питания крепится к корпусу коммутатора (Рисунок 27).

4. Извлеките модуль питания из разъема питания, потянув за ручку для извлечения.

5. Вставьте новый блок питания в слот для блока питания и осторожно надавите, вставляя модуль в слот (Рисунок 27).При правильной установке блок питания находится заподлицо с задней панелью переключателя.

Рисунок 27 Вставьте модуль питания

6. Используйте динамометрическую отвертку с храповым механизмом для затяжки каждого винта с усилием 8–10 дюйм-фунт.

Подключение источника питания

Перед подключением источника питания ознакомьтесь со следующими предупреждениями:

Предупреждение: Для защиты от короткого замыкания (перегрузки по току) этот продукт полагается на систему здания.Убедитесь, что защитное устройство рассчитано не выше:
AC: 20 A, DC: 15 A Заявление 1005

Предупреждение: Легкодоступное двухполюсное устройство отключения должно быть встроено в стационарную проводку.
Заявление 1022

Предупреждение: Только обученный и квалифицированный персонал должен иметь право устанавливать или заменять это оборудование.
Заявление 1030

Предупреждение: На клеммах питания может присутствовать опасное напряжение или энергия.Всегда заменяйте крышку, когда клеммы не используются. Убедитесь, что неизолированные провода недоступны, когда крышка установлена. Заявление 1086

1. Убедитесь, что питание в цепях переменного или постоянного тока отключено.

Найдите автоматические выключатели, выключите их и заблокируйте цепь.

2. С помощью отвертки Phillips ослабьте невыпадающий винт на клемме входа питания и откройте крышку.

Рисунок 28 Открытие крышки клемм подачи питания

Наклейки с винтами клемм находятся на крышке клемм питания. См. Рисунок 29.

Рисунок 29 Клемма ввода питания

1	Подключение к линии высокого напряжения переменного тока (PSU1)	8	Подключение к сети переменного тока высокого напряжения (для PSU2)
2	Нейтраль для высоковольтного переменного тока (PSU1)	9	Нейтраль для высоковольтного переменного тока (PSU2)
3	Плюсовой вывод для высокого напряжения постоянного тока (PSU1)	10	Плюсовой вывод для высоковольтного постоянного тока (PSU2)
4	Отрицательное соединение для постоянного тока высокого напряжения (PSU1)	11	Отрицательное соединение для высокого напряжения постоянного тока (PSU2)
5	PSU1 (блок питания 1)	12	PSU2 (блок питания 2)
6	Положительный вывод для низкого напряжения постоянного тока (PSU1)	13	Положительный вывод для низкого напряжения постоянного тока (PSU2)
7	Отрицательное соединение для низкого напряжения постоянного тока (PSU1)	14	Отрицательное соединение для низкого напряжения постоянного тока (PSU2)

Примечание: Соединение модуля питания 1 обозначено PSU1, а соединение модуля питания 2 обозначено PSU2.Убедитесь, что вы подключаете провода к правильным клеммным винтам.

3. Используйте медную витую пару (от 12 до 18-AWG) для подключения клеммы входа питания к источнику питания.

4. Зачистите каждый из двух проводов до 0,25 дюйма (6,3 мм) ± 0,02 дюйма (0,5 мм).

Примечание: Не снимайте изоляцию с провода более 0,27 дюйма (6,8 мм). Если зачистить больше рекомендованного количества проводов, после установки на разъеме останется оголенный провод.

Рисунок 30 Зачистка провода источника питания

5. Вставьте провод в плоскую клемму и прижмите его к проводу.

Вы также можете использовать кольцевой или фланцевый лопаточный зажим, как указано в разделе «Необходимое оборудование».

Рисунок 31 Обжим лопаточного наконечника

6. Ослабьте винт клеммы и вставьте клемму под винт и шайбу.См. Рисунок 33.

Примечание: Используйте соответствующие винты клемм в зависимости от типа источника питания: высокого напряжения (переменного или постоянного тока) или низкого напряжения (постоянного тока).

7. Подключите питание:

Подключение к сети переменного тока

■ Подключите линейный провод к клеммному винту с маркировкой L , а нейтральный провод к клеммному винту с маркировкой N , чтобы завершить подключение переменного тока.

Рисунок 32 Подключение проводов к источнику переменного тока высокого напряжения (PSU1)

Подключение питания постоянного тока

■ Подсоедините положительный провод к винту клеммы с меткой « +» , а отрицательный провод к винту клеммы с меткой « — ».

Модуль низковольтного источника питания постоянного тока

■ Подключите провода к клеммам с маркировкой Lo .

Высоковольтный модуль питания постоянного тока

■ Подключите провода к клеммам с маркировкой Hi .

Примечание: Убедитесь, что вы не видите никаких проводов. Только провод с изоляцией должен выходить из клеммного винта.

Рисунок 33 Подключение проводов к низковольтному источнику постоянного тока (PSU2)

8. Затяните невыпадающие винты (над проводами) с усилием 8,5 дюйма на фунт (± 0,5 дюйма на фунт).

9. Завершите подключение питания:

Подключение к сети переменного тока

■ Подключите другой конец линейного провода (тот, который подключен к L ) к линейной клемме на источнике переменного тока, а другой конец нейтрального провода (тот, который подключен к N ) к клемма нейтрали на источнике питания переменного тока.

Подключение питания постоянного тока

■ Подключите другой конец положительного провода (тот, который подключен к « +» ) к положительной клемме источника питания постоянного тока, а другой конец отрицательного провода (тот, который подключен к « -» ) к отрицательной клемме источника постоянного тока.

Если у вас два источника питания, повторите шаги с 1 по 10.

10. Закройте крышку клемм подачи питания.

11. Используйте динамометрическую отвертку с храповым механизмом для затяжки винта с усилием 7 дюймов на фунт (± 1 дюйм на фунт).

12. Включите питание в цепи переменного или постоянного тока.

13. Убедитесь, что индикатор PSU1 или PSU2 на коммутаторе и индикатор PSU OK на модуле питания горят зеленым цветом.

Информацию о настройке параметров источника питания см. В руководстве по программному обеспечению коммутатора.

Снятие модуля питания

Модули питания поддерживают горячую замену. Удалив модули питания, вы можете выключить коммутатор, не отсоединяя проводку от клеммы входа питания.

1. Убедитесь, что питание в цепях переменного или постоянного тока отключено.

Найдите автоматические выключатели, выключите их и заблокируйте цепь.

2. Убедитесь, что светодиоды PSU и PSU OK мигают красным цветом или не горят.

3. С помощью отвертки Phillips ослабьте невыпадающие винты, которыми блок питания крепится к коммутатору.См. Рисунок 34.

Предупреждение: Горячая поверхность. Заявление 1079

Рисунок 34 Удаление винтов

4. Извлеките модуль питания из разъема питания. Модуль питания может быть горячим. См. Рисунок 35.

5. Установите новый модуль питания или заглушку.

Рисунок 35 Удаление модуля питания

Осторожно: Для предотвращения воздействия опасного напряжения и сдерживания электромагнитных помех (EMI) в каждом слоте модуля питания всегда должен быть модуль питания или заглушка.

импульсные блоки питания схемы

ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

Как сделать импульсные блоки питания своими руками? :: SYL.ru

Как сделать блок для компьютера?

Модель на 3 В

Устройство на 5 В

Что понадобится для блока на 12 В?

Блоки с фильтрами ММ1

Как собрать блок с выпрямителем?

Модели со сглаживающими фильтрами

Блоки повышенной стабилизации

Модели с конденсаторами РС

Устройства с конденсаторами СХ

Как сделать блок с синазным дросселем?

Блоки с применением керамических конденсаторов

Модели с каплевидными конденсаторами

Применение варисторов

Принципиальная схема импульсного блока питания

Технические характеристики

Назначение элементов входной цепи

Параметры импульсного трансформатора

Описание элементов выходной цепи

Что можно улучшить

Заключение

Как сделать блок питания, выбор схемы. — Радиомастер инфо

Ремонт импульсных блоков питания (ремонтные модули)

Как проверить цепи импульсного источника питания / Хабр

Какая топология импульсного источника питания подходит для вашего приложения питания постоянного тока? | Блог о проектировании печатных плат

Блоки питания постоянного тока и импульсные блоки питания: что нужно знать

Типы топологий для импульсных источников питания

Конструкция печатной платы и факторы питания

Лучшие цепи питания — отличные предложения на цепи питания от мировых продавцов цепей питания

Выключатель питания для цепей по оптимальной цене — Выгодные предложения на выключатели для цепей от глобальных продавцов переключателей для цепей

Cisco IE 4010 — Установка источника питания [Коммутаторы Cisco Industrial Ethernet серии 4010]

Установка модуля питания

Инструкции по установке

Установка модуля питания

Необходимое оборудование

Заземление коммутатора

Установка модуля питания в коммутатор

Установка блока питания постоянного тока в коммутатор

Подключение источника питания

Снятие модуля питания

Похожие записи

Микросхема 358: datasheet на русском, применение, аналоги, назначение выводов

Радиозвонок схема: ДВЕРНОЙ РАДИОЗВОНОК

Электросхема ваз 2105 инжектор: Схема ВАЗ-2105 | 2 Схемы

Добавить комментарий Отменить ответ
