Что такое HDMI и для чего он нужен. Как развивался стандарт HDMI от версии 1.0 до 2.1. Какие функции поддерживают разные версии HDMI. Как выбрать правильный HDMI-кабель для вашей техники. На что обратить внимание при покупке HDMI-кабеля.
Что такое HDMI и в чем его преимущества
HDMI (High-Definition Multimedia Interface) — это цифровой интерфейс для передачи аудио и видео высокого качества. Он был разработан в 2002 году для замены аналоговых стандартов подключения и быстро стал основным способом соединения мультимедийных устройств.
Основные преимущества HDMI:
- Передача видео и аудио по одному кабелю
- Поддержка видео высокого разрешения (вплоть до 10K)
- Передача многоканального звука высокого качества
- Отсутствие потерь качества при передаче цифрового сигнала
- Поддержка современных форматов, включая HDR и 3D
- Обратная совместимость между разными версиями
За счет этих преимуществ HDMI стал универсальным стандартом для подключения телевизоров, проекторов, игровых консолей, ноутбуков и другой мультимедийной техники.
Эволюция стандарта HDMI: от 1.0 до 2.1
С момента появления в 2002 году стандарт HDMI прошел большой путь развития. Рассмотрим основные вехи эволюции HDMI:
HDMI 1.0 (2002)
Первая версия стандарта поддерживала:
- Видео разрешением до 1920x1080p при 60 Гц
- Пропускную способность до 4,9 Гбит/с
- Только стереозвук
HDMI 1.3 (2006)
Важные улучшения версии 1.3:
- Увеличение пропускной способности до 10,2 Гбит/с
- Поддержка цветового пространства Deep Color (до 48 бит на пиксель)
- Передача звука без потерь (Dolby TrueHD, DTS-HD)
- Автоматическая синхронизация звука и видео
HDMI 1.4 (2009)
Ключевые новшества HDMI 1.4:
- Поддержка разрешения 4K (до 30 Гц)
- Обратный звуковой канал (ARC)
- Поддержка 3D-видео
- Ethernet-канал по HDMI
HDMI 2.0 (2013)
Основные улучшения версии 2.0:
- Повышение пропускной способности до 18 Гбит/с
- Поддержка 4K при 60 Гц
- До 32 каналов звука
- Поддержка соотношения сторон 21:9
HDMI 2.1 (2017)
Революционные изменения в HDMI 2.1:
- Увеличение пропускной способности до 48 Гбит/с
- Поддержка разрешений до 10K при 120 Гц
- Динамический HDR
- Улучшенный обратный звуковой канал (eARC)
- Переменная частота обновления (VRR) для игр
- Режим автоматической низкой задержки (ALLM)

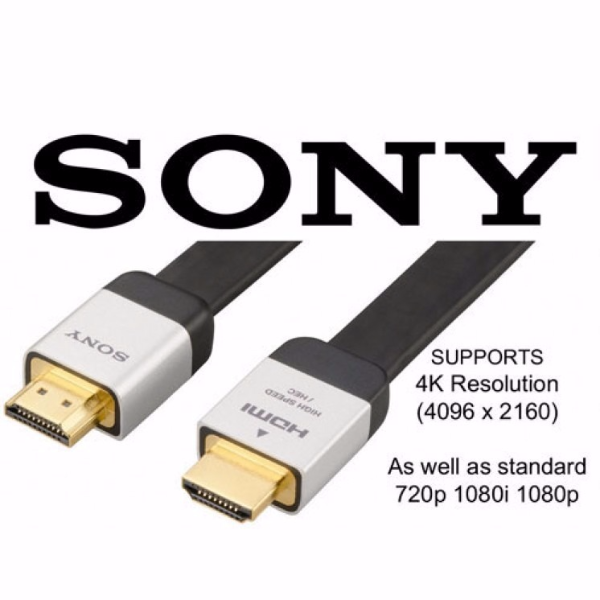

На что обратить внимание при выборе HDMI-кабеля
При выборе HDMI-кабеля важно учитывать несколько ключевых факторов:
Версия HDMI
Убедитесь, что кабель поддерживает нужную вам версию HDMI. Для большинства современных устройств подойдет High Speed HDMI Cable (версия 1.4) или Premium High Speed HDMI Cable (версия 2.0). Для новейших устройств с поддержкой 8K потребуется Ultra High Speed HDMI Cable (версия 2.1).
Длина кабеля
Чем короче кабель, тем лучше качество сигнала. Для длин до 5 метров подойдет обычный пассивный кабель. Для больших расстояний рекомендуется использовать активные оптоволоконные HDMI-кабели.
Сертификация
Выбирайте кабели с официальной сертификацией HDMI. Сертифицированные кабели гарантированно соответствуют заявленным характеристикам.
Дополнительные функции
Обратите внимание на поддержку таких функций, как Ethernet-канал, обратный звуковой канал (ARC), расширенный цветовой диапазон.

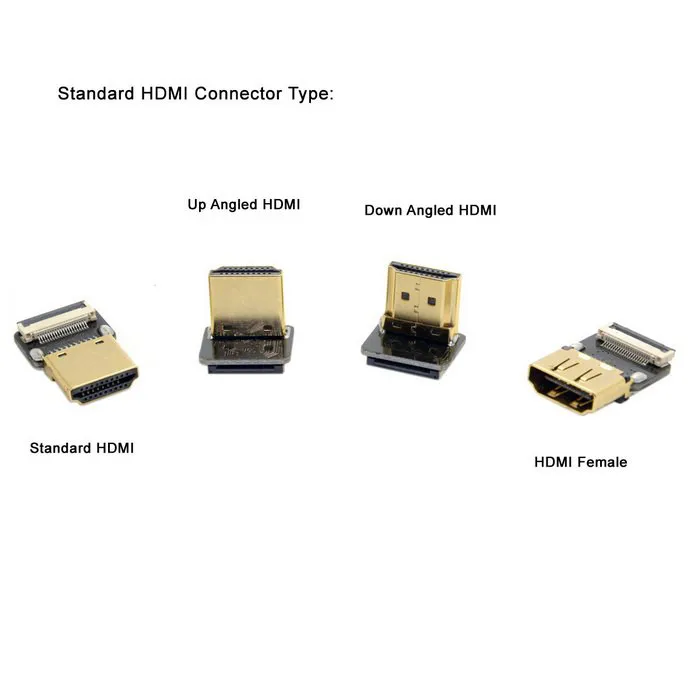

Разъемы HDMI: типы и особенности
Существует несколько типов разъемов HDMI:
- Тип A — стандартный полноразмерный разъем, используемый в большинстве устройств
- Тип C (Mini HDMI) — уменьшенная версия, часто встречается в планшетах и фотоаппаратах
- Тип D (Micro HDMI) — самый компактный разъем, используется в смартфонах
При выборе кабеля важно учитывать тип разъемов на подключаемых устройствах. В некоторых случаях может потребоваться переходник.
Решение проблем с HDMI-подключением
Иногда при подключении по HDMI могут возникать проблемы. Вот несколько советов по их устранению:
- Проверьте надежность подключения кабеля с обеих сторон
- Убедитесь, что выбран правильный источник сигнала на устройстве вывода
- Попробуйте использовать другой HDMI-порт
- Обновите прошивку устройств до последней версии
- Проверьте совместимость версий HDMI на обоих устройствах
- Попробуйте другой, заведомо исправный HDMI-кабель
Если проблема сохраняется, обратитесь в службу поддержки производителя устройства.
Будущее HDMI: что ждет стандарт дальше
Хотя HDMI 2.1 был представлен относительно недавно, разработчики уже думают о следующем поколении стандарта. Вот некоторые возможные направления развития HDMI:
- Увеличение пропускной способности для поддержки еще более высоких разрешений и частот обновления
- Улучшенная поддержка технологий виртуальной и дополненной реальности
- Интеграция с новыми форматами сжатия видео для более эффективной передачи данных
- Расширенные возможности управления устройствами через HDMI-CEC
- Улучшенная совместимость с мобильными устройствами
Несмотря на развитие беспроводных технологий, HDMI остается основным стандартом для передачи видео высокого качества и, вероятно, сохранит свои позиции в обозримом будущем.
3DNews Технологии и рынок IT. Новости рынок IT На следующей неделе могут представить ст… Самое интересное в обзорах 29.12.2021 [19:41], Максим Шевченко Стандарт передачи видеосигналов HDMI появился ещё в 2002 году. В дальнейшем в нём повышали пропускную способность для работы с телевизорами, мониторами и проекторами с более высоким разрешением. Версия 1.4 обеспечила поддержку 4К-дисплеев, а HDMI 2.0 поддерживает видео в 4К с частотой до 60 кадров/с при 24-битной глубине цвета. В актуальной версии HDMI 2.1 добавлена поддержка видео 4К и 8К с частотой до 120 Гц. Ожидается, что на CES 2022 будет представлен HDMI 2.1a. Источник изображения: The Verge HDMI 2.1a получит новую важную функцию — тональное отображение на основе источника или сокращённо SBTM. Однако, несмотря на все преимущества, это принесёт ещё больше путаницы. HDMI 2.1 уже навёл беспорядок в обозначениях: как недавно выяснилось, устройству не обязательно соответствовать всем параметрам HDMI 2.1, чтобы нести такую маркировку. Достаточно соответствия параметрам HDMI 2.0, от которого было решено отказаться, а всё остальное — опциональные функции. То есть, покупая устройство или кабель HDMI 2.1 пользователь не может быть уверен, что они позволят воспроизводить видео в разрешении 4К с частотой 120 Гц. HDMI 2. HDMI Forum заявляет, что его стандарты всегда работали именно так, обеспечивая производителям электроники гибкий выбор функций, которые они предлагают пользователям. По словам HDMI Forum, компании должны чётко указывать, какие функции поддерживает их оборудование. К сожалению, так происходит далеко не всегда. Источник: Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER. Материалы по теме Постоянный URL: https://3dnews.ru/1057030/gryadyot-zapusk-standarta-hdmi-21a-eshchyo-bolshe-putanitsi Рубрики: Новости Hardware, рынок IT, интересности из мира хай-тек, Теги: экран, трансляция, видеопоток, hdmi, стандартизация ← В прошлое В будущее → |
Простыми словами, данная функция позволяет выводить на экран контент одновременно с расширенным динамическим диапазоном (HDR), и стандартным (SDR). При этом, это не новый стандарт HDR, и он не заменит HDR10 или Dolby Vision. Вместо этого SBTM призван помочь существующим настройкам HDR работать лучше, позволяя источнику контента лучше оптимизировать видео, которое он передаёт на дисплей, а также избавляя пользователя от необходимости калибровать свои экраны для HDR.
1a будет работать аналогичным образом. Эту маркировку получат все новые устройства, даже если они не будут предлагать SBTM и основные особенности HDMI 2.1.Руководство для покупки кабелей HDMI
Что нужно знать об эволюции от стандартных аудио/видео соединений к соединениям высокой чёткости
Коротко о главномКабели мультимедийного интерфейса высокой четкости (далее: HDMI) используются для подключения современных телевизоров с аудио/видео тюнерами, внешних тюнеров приема кабельного телевидения, медиа проигрывателей, а также проигрывателей Blu-ray.
Они передают аудио и видео сигналы по одному и тому же кабелю, тем самым упрощая подключение. Не так просто выбрать правильный кабель HDMI. Кабели предыдущего поколения не поддерживают современные характеристики. Последняя версия кабелей HDMI 2.1 поддерживает разрешение до 10К и динамический HDR (расширенный динамический диапазон). В этой статье мы объясним разницу между разными версиями кабелей HDMI, включая самую последнюю версию кабеля: HDMI 2.1. Вы также узнаете какой кабель HDMI нужен для телевидения 4K TV. И, наконец, мы рассмотрим вопросы о реальном подключении кабелей HDMI, дадим решения и ответы.
Цифровые интерфейсы HDMI – это наилучший способ подключить к телевизорам и домашним кинотеатрам высокой четкости, оснащенным HDMI, компоненты высокого разрешения, каковыми являются плееры Blu-ray, игровые приставки PlayStation и Xbox 360, блоки приема спутникового HDTV и кабельного телевидения. На сегодняшний день, чаще всего, HDMI является единственным решением для цифрового HD подключения.
Не смотря на то, что большинство телевизоров все еще оснащены компонентным входом, он практически исчез на плеерах Blu-ray. Производители оборудования постепенно отказываются от использования компонентного видео выхода. И теперь, после многих лет, производители дисков имеют опцию вставить «цифровой флаг» в диск Blu-ray, что ограничит разрешение компонентного видео до 480i. Это для тех, кому нравятся картинки высокой четкости. – А кому они не нравятся? – Вы непременно захотите подключение HDMI на своей аппаратуре.
HDMI – это правильный выбор для передачи видео сигналов HD и 4К Ultra HD. Он также способен поддерживать до 8 аудиоканалов высокого разрешения.
Один кабель — очень удобно, но и это не все.
HDMI обладает уникальной способностью передавать через один кабель видеосигналы высокой четкости и многоканальные аудиосигналы, но у этого интерфейса есть и другие большие преимущества.
Картинка и звук высочайшего качества: соединения HDMI сохраняют аудио и видео сигналы в цифровом языке 1s и 0s, устраняя сниженное качество изображения и звука, вызванное цифроаналоговым и обратным преобразованием.
HDMI поддерживает видео разрешение до 8K/10K, что важно для телевизоров 4K/8K и плееров Blu-ray. А звуковая способность HDMI поддерживает до 8 каналов 24 бит 192 кГц аудио очень высокого качества.Способность передавать 3D видео: HDMI – единственное соединение, которое способно передавать 3D видео сигналы с таких компонентов как 3D Blu-ray плеер на ваш 3D телевизор.
Больше чем просто аудио и видео: стандартный разъем HDMI имеет 18 штырьков, которые передают не только аудио и видео данные, но также 2-стороннюю информацию по контролю и идентификации, действующий даже при минимальном напряжении. Кабели HDMI, отмеченные биркой “1.4” или более последних версий, могут также обеспечить интернет соединением между совместимыми устройствами.
Защита от копирования в промышленной эксплуатации: здесь, кажется, больше выгоды для владельцев киностудий, чем для потребителей, но напрямую влияет на количество и качество просматриваемого нами как сейчас, так и в будущем.
HDMI поддерживает видео разрешение до 8K/10K, что важно для телевизоров 4K/8K и плееров Blu-ray. А звуковая способность HDMI поддерживает до 8 каналов 24 бит 192 кГц аудио очень высокого качества.
Маленькие подсказки для выбора кабеля HDMI
В комплектацию некоторых компонентов уже включен кабель HDMI, но не во всех, поэтому лучше запланируйте покупку одного такого кабеля для подключения вашего аппарата для лучшего изображения и звука.
Вы не увидите значительной разницы в качестве изображения среди разных кабелей HDMI. При передаче аналогового видео вы могли видеть на дисплее различную степень качества изображения, тогда как при цифровой передаче видео вы получаете четкое изображение, или не получаете его вовсе. Хотя порой, мы видели «вспышки» (искры) изображения из-за недостаточно качественного подключения HDMI.
Вы все еще хотите выбрать высококачественный кабель HDMI из-за длины или для установки в помещении. Кабели различаются по материалу, из которого они изготовлены, а также по методу изготовления. Некоторые предназначены производителем для поддержания максимального качества сигнала по всей длине кабеля. Некоторые пользователи сталкиваются с проблемой функциональной совместимости при установлении соединений HDMI, но это, почти никогда, не происходит по причине самого кабеля.
Для подключения внутри помещений и коммерческого использования понадобится кабель класса CL2 CL3/FT4 UL, такой как Key Digital.
Высококачественные высокоскоростные кабели HDMI протестированы для обеспечения качества многофункционального контента 4K / Ultra-HD
Программа сертификации кабелей HDMI Premium™ включает в себя дополнительное и расширенное тестирование кабелей, а также программу аутентификации и проверки для высокоскоростных кабелей HDMI. Кабели протестированы на предмет поддержки полной полосы пропускания 18 Гбит / с из спецификации HDMI 2.0b с помощью теста EMI для проверки возможностей кабелей минимизировать помехи от беспроводных сигналов.
Программа разработана для того, чтобы дать конечным пользователям уверенность при покупке новых кабелей HDMI для их продуктов 4K / UltraHD, которые могут включать такие функции, как 4K @ 60 Гц, BT.2020 и HDR. Участники Премиальной программы сертификации могут рекламировать свои высокоскоростные HDMI-кабели, протестированные ATC, в качестве высокоскоростных HDMI-кабелей премиум-класса или высокоскоростных HDMI-кабелей премиум-класса с Ethernet, используя уникальный знак защиты от подделки на своих продуктах.
Участники
Зарегистрированные участники Премиальной программы сертификации HDMI-кабелей называются «HDMI Adopters» (HDMI последователи), только они имеют право на участие в программе. Эти Участники могут быть представлены как торговые марки на рынке или поставлять производителей, которые выходят на рынок со своими собственными торговыми марками. При сканировании этикетки Premium HDMI Cable Certification Label, в результатах будет отображаться название торговой марки, которое должно присутствовать на упаковке. Фото упаковки кабеля сертифицированного по программе Premium HDMI Cable Certification Program.
Полный список участников программы HDMI Cable Certification Program доступен на сайте hdmi.org
Доверьтесь кабелю с этикеткой
Сертификация гарантирует, что кабели являются подлинными и сертифицированы по всей цепочке поставок. На каждой отдельной упаковке кабеля должна быть размещена сертификационная этикетка HDMI-кабеля Premium. Каждая этикетка уникальна для каждой отдельной упаковки.
И только авторизованные производители HDMI, участвующие в этой специальной программе, могут заказывать этикетки через безопасную экстрасеть для участников HDMI сертификации.
Этикетка HDMI Cable Certification Program уникальна для каждой отдельной упаковки. Приложение HDMI для смартфона обеспечит быструю проверку подлинности.
Это единственная программа тестирования кабеля HDMI:
- Администрируется агентом по спецификации HDMI
- Требует каждую длину каждой модельной линейки для тестирования
- Требует проверить каждый кабель в официальном авторизованном центре тестирования HDMI.
- Регулярно проверяет кабели для непрерывного тестирования соответствия в течение всего срока службы продукта
- Требует запатентованной этикетки против подделок на каждом продукте
- Использует запатентованное мобильное приложение для мобильного сканирования уровня 2, доступное для Android и Apple, а также в топ-10 китайских магазинов мобильных приложений.
Развитие/эволюция стандарта
HDMI — универсальный соединитель для домашней цифровой аппаратуры. Стандарт продолжает развиваться, чтобы соответствовать нуждам оборудования для домашних кинотеатров. Все версии HDMI совместимы с предыдущими версиями, а также с интерфейсом DVI через адаптер (через DVI соединение проходит только видео, не аудио). Однако, если вы подключаете два устройства, одно с версией HDMI 1.3 и другое с 1.4, система будет ограничена по характеристике 1.3.
Версия HDMI указанная в описании устройства не гарантирует наличие строгого набора характеристик. Причина тому: возможности, указанные для каждой версии HDMI опциональны, а не обязательны. Каждый производитель вправе решать сам какими характеристиками HDMI оснащать ту ли иную аппаратуру. Иными словами, устройство версии 2.1 может поддерживать только часть функций этого стандарта, при этом производитель имеет право заявлять о поддержке HDMI версии 2.1
Нужно ли мне беспокоиться о совместимости между версиями HDMI?
Только, если вы работаете с компонентами, оснащенными последней версией HDMI – сейчас это 2.
0а – и хотите использовать преимущества определенных новых характеристик из новой спецификации. Тем не менее, каждая новая версия HDMI совместима со старыми версиями, таким образом, компоненты, оснащенные старой и новой версией HDMI, могут работать вместе. То есть, если вы используете кабель 1.2 на аппаратуре 1.4, или кабель 1.4 на аппаратуре 1.1, вы получите прекрасную высоко-четкую картинку и звук.

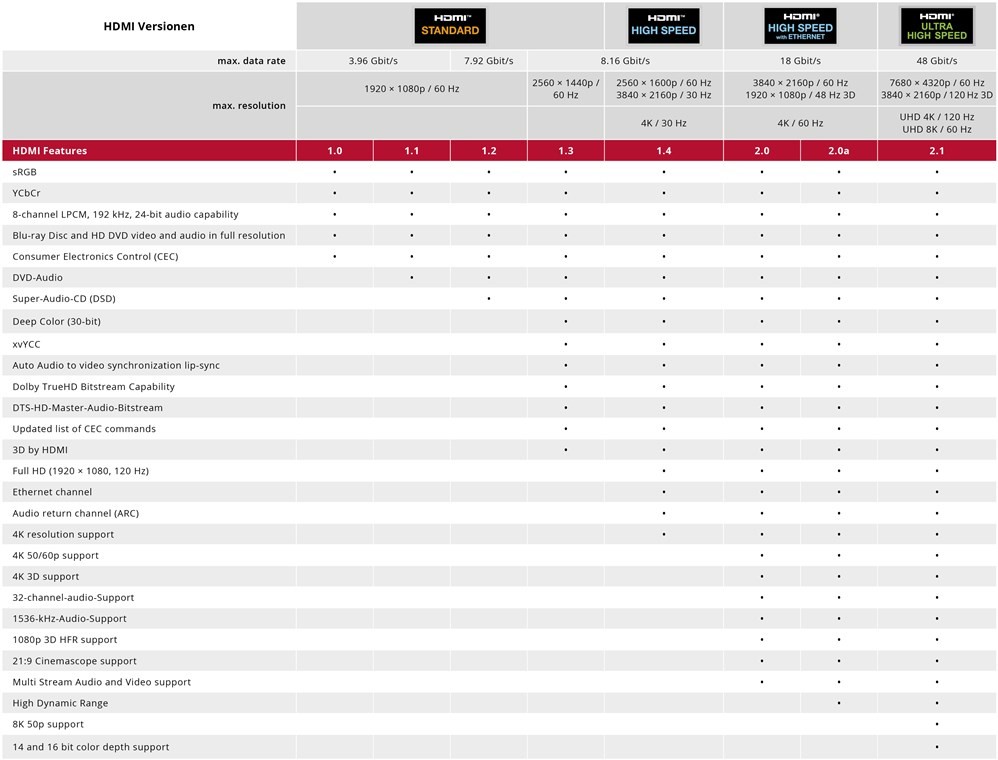

Так в чем же разница между версиями HDMI? Взгляните на наше резюме об эволюции HDMI ниже:
HDMI 1.0: оригинальная спецификация поддерживала одноканальное цифровое аудио / видео соединение с полосой пропускания 165 МГц и максимальным битрейтом 4,9 Гбит / с (достаточное для видео 1080p). Только двухканальное аудио. Выпущен в декабре 2002 года.
HDMI 1.1: Добавлена многоканальная поддержка аудио для DVD-Audio (до 5.1 каналов). Выпущен в мае 2004 года.
HDMI 1.2: Добавлена поддержка многоканальных однобитных аудиоформатов, таких как SACD (Super Audio CD).
Включена поддержка разъемов HDMI на персональных компьютерах. Требуемые дисплеи с HDMI 1.2 или новее для поддержки будущих низковольтных устройств. Выпущена в августе 2005 года.
HDMI 1.2a: Полностью определены функции электронного управления (CEC) и команды для функций дистанционного управления. Кабели большой длины производители должны предоставить для дополнительного тестирования для соответствия спецификации. Для того, чтобы устройство проходило тестирование 1.2a, все его разъемы HDMI требовали проверки и одобрения HDMI Licensing, LLC. Выпущен в декабре 2005 года.
HDMI 1.3: увеличенная полоса пропускания до 340 МГц и максимальный битрейт до 10,2 Гбит / с (в основном для 3D-видео). Принят стандарт Deep Color, который поддерживает 10-битный, 12-битный и 16-битный цвета. Более одного миллиарда возможных цветов — предыдущие версии были ограничены 8-разрядными. (Примечание. Поскольку информация о цвете основана на трех основных цветах — красном, зеленом и синем — иногда вы видите 1,3-кратную улучшенную глубину цвета, описанную как 30-разрядную, 36-разрядную и 48-разрядную.
) Добавлена поддержка для Стандарта цветового пространства с расширенной цветовой гаммы xvYCC (также известный как xvColor), который поддерживает в 1,8 раза больше цветов, чем существующие сигналы HDTV. (В настоящее время в коммерческом видеоконтенте не используются Deep Color или x.v.Color.) Добавлена возможность вывода новых сжатых цифровых аудиоформатов без потерь (Dolby® TrueHD и DTS-HD Master Audio ™) для декодирования совместимым аудио / видео ресивером. Встроенный автоматический контроль «губной синхронизации» («lip sync») для идеальной синхронизации аудио / видео (иногда возникает проблема, когда звук отправляется на ресивер или процессор объемного звучания, а видеосигнал доставляется непосредственно на дисплей). Также был выпущен новый мини-коннектор для использования с меньшими устройствами, такими как цифровые камеры и видеокамеры. Выпущена в июне 2006 года.
Спецификация 1.3 была обновлена до 1.3a, а затем 1.3b. Однако для потребителей нет разницы между версиями 1.3, 1.
3a или 1.3b. Это незначительные изменения, которые относятся к проблемам производства и тестирования и не влияют на функции или функциональность.
Рассматриваете покупку 4K TV? Любой качественный кабель HDMI с надписью «high-speed» должен иметь возможность передавать 4K видеосигналы.(AudioQuest Chocolate на фото выше)
HDMI 1.4: добавлена возможность Ethernet. Если к вашей домашней сети подключено одно устройство HDMI 1.4, оно может использовать это соединение с другими устройствами HDMI 1.4, готовыми к Интернету, с помощью кабеля HDMI 1.4. Примечание. Начиная с 9/16 мы не знаем о каких-либо компонентах, поддерживающих Ethernet по HDMI. Также включена возможность отправки звука с тюнера вашего телевизора обратно на ваш ресивер домашнего кинотеатра. Входы HDMI с этой функцией ARC (Audio Return Channel) идеально подходят для людей, которые получают свои программы высокого разрешения в эфире с помощью антенны и хотят иметь возможность наслаждаться объемным звуком с помощью этих телепередач.
Выпущена в мае 2009 года.
Стандартные HDMI-входы телевизора принимают видео- и аудиосигналы от источников, таких как проигрыватель Blu-ray. Если на вашем телевизоре есть вход HDMI с ARC (Audio Return Channel), он также может передавать звук от встроенного тюнера телевизора и веб-приложений обратно к ARC-совместимому аудио / видео ресиверу или звуковой панели через один кабель HDMI. Таким образом, вам не нужно подключать отдельный оптический аудиокабель для звука.
HDMI 2.0: повышенный максимальный битрейт до 18 Гбит / с для поддержки новых форматов, таких как видео высокой четкости 4K (3840 x 2160 пикселей) со скоростью до 60 кадров в секунду. (Спецификация 1.4 также поддерживает видео 4K, но только до 30 кадров в секунду.) HDMI 2.0 также поддерживает до 32 аудиоканалов, а также динамическую автоматическую синхронизацию губ и новые расширения для набора управления CEC. Выпущен в сентябре 2013 года.
HDMI 2.0a: Добавлена поддержка видеоизображения HDR (High Dynamic Range).
HDR обеспечивает улучшенное качество изображения, обеспечивая более детальную детализацию как для темных, так и для ярких частей изображения. Информация HDR кодируется как дополнительные метаданные в HDR-контенте, такие как потоковое видео 4K от Netflix® или Ultra HD Blu-ray диски. HDMI 2.0a позволяет устройствам передавать и получать эти метаданные. Выпущен в апреле 2015 года.
HDMI 2.1: Самое важное улучшение формата с момента создания! Увеличено разрешения видео и скорость обновления, включая 8K60Hz и 4K120Hz для захватывающего просмотра и гладкой детальности быстрых движений. Разрешение до 10K также поддерживаются для коммерческих AV систем, а также для промышленных и специальных применений.
Динамическая поддержка HDR гарантирует, что каждый момент видео отображается с его идеальными значениями глубины, детальности, яркости, контрастности и более широкой цветовой гаммы — на основе «сцена за сценой» или даже «кадр за кадром».
Кабель Ultra High Speed HDMI поддерживает пропускную способность 48 ГБ для несжатого HDMI 2.
1. Кабель также имеет очень низкое излучение EMI и обратно совместим с более ранними версиями спецификации HDMI и может использоваться с существующими устройствами HDMI.
eARC упрощает подключение, обеспечивает большую простоту использования и поддерживает самые продвинутые аудио форматы и высочайшего качества звука. Он обеспечит полную совместимость между аудиоустройствами и будущими продуктами HDMI 2.1.
Улучшенные функции обновления частоты обеспечивают дополнительный уровень плавного и бесшовного движение и переходов для игр, фильмов и видео. Они включают:
- Переменная частота обновления (VRR) уменьшает или устраняет задержку, заикание и растрескивание для более текучего и более подробного игрового процесса.
- Quick Media Switching (QMS) для кино и видео исключает задержку, которая может привести к пустому экрану до отображения содержимого.
- Quick Frame Transport (QFT) уменьшает латентность для более плавных игр без задержки и интерактивной виртуальной реальности в режиме реального времени.
Режим автоматической малой задержки (ALLM) позволяет автоматически установить идеальную задержку, позволяя для плавного, без запаздывания и непрерывного просмотра и интерактивности.
Спецификация испытаний на соответствие требованиям стандарта HDMI 2.1 (CTS) будет опубликована поэтапно в течение 1-3 квартала 2018.
Нужно ли сейчас покупать новый кабель Ultra High Speed HDMI?
Да, но только если у вас есть 8К телевизор и вы планируете смотреть 8К контент, который пока доступен лишь на мощных компьютерах. Во всех остальных случаях за исключением разрешения 4К со скоростью более 60 кадров в секунду, которого тоже пока нет, существующих* HDMI кабелей достаточно.
Подробнее о формате HDMI 2.1 и новых кабелях читайте в статье HDMI 2.1: всё что нужно знать
*на 2019 год
Нужен ли мне специальный HDMI кабель совместимый с HDMI 2.1?
Да, нужен. Для передачи сигналов от 4K 100/120 Гц до теоретически возможных 10K, вам необходим новый сверхскоростной кабель HDMI.
Этот кабель так и называется — Ultra High Speed HDMI®. Пропускная способность этих кабелей увеличена с 18 Гбит/с до 48 Гбит/с поэтому они позволяют раскрыть весь потенциал нового интерфейса HDMI 2.1
Нужен ли мне специальный HDMI кабель «совместимый с 4К»?
В зависимости от того насколько хороши и насколько стары ваши HDMI кабели, может быть необходимо обновить кабели «совместимые с 4К». Обычно кабели HDMI используют всю свою способность передачи данных по максимуму, и для обработки видео сигналов 4К/60Гц, характеристика HDMI 2.0 увеличилась до максимальной возможности от 10.2Gbps до 18 Gbps. Нынешние кабели HDMI, обозначенные как «высокоскоростные» способны обрабатывать увеличенный диапазон сигналов 4К при длине до 8 метров. Если вам нужен кабель подлиннее, мы рекомендуем «активный» тип HDMI кабеля например оптоволоконный HDMI кабель или активный HDMI с поддержкой 4К (Обратите внимание, что такой кабель имеет направленность. При подключении смотрите обозначения на кабеле.
)
Вопросы по подключению HDMI, решения и ответы.
Различные версии HDMI могут привести к некоторым проблемам функциональной совместимости, например, вы, в принципе, не сможете получить характеристики HDMI 1.4 при использовании аппаратуры и кабелей, не являющихся версиями 1.4.
Также некоторые проблемы могут возникнуть по вине производителя, который недостаточно или неправильно выполнил технологию изготовления. С проблемой несовместимости можно также столкнуться при цифровом «рукопожатии» кода защиты от копирования HDCP и компонентами, соединенными с HDMI, особенно при подключении через AV-ресивер, оснащенный HDMI в домашнем кинотеатре. При обнаружении таких проблем, группа стандартов HDMI связывается с производителем и требует решения вопроса. В некоторых случаях продукт может быть отозван.
Кроме инициирующего «рукопожатия» существуют другие причины несовместимости между компонентами. В начале статьи я упоминал, что HDMI поддерживает двустороннюю связь между источником видео и телевизором.
Часть такой цифровой связи называется EDID (расширенные данные идентификации дисплея), эти данные и раскрывают возможности телевизора для источника-компонента. Информация EDID обычно содержит имя производителя, тип продукта, разрешение экрана, глубину цвета. Благодаря EDID два аппарата не только общаются между собой, но и знают с кем общаются. Все это дает возможность авто-конфигурации, которая упрощает процесс настройки.
Помня обо всем этом, мы приведем наиболее часто задаваемые нашими клиентами вопросы по подключению HDMI, а также возможные решения и ответы:

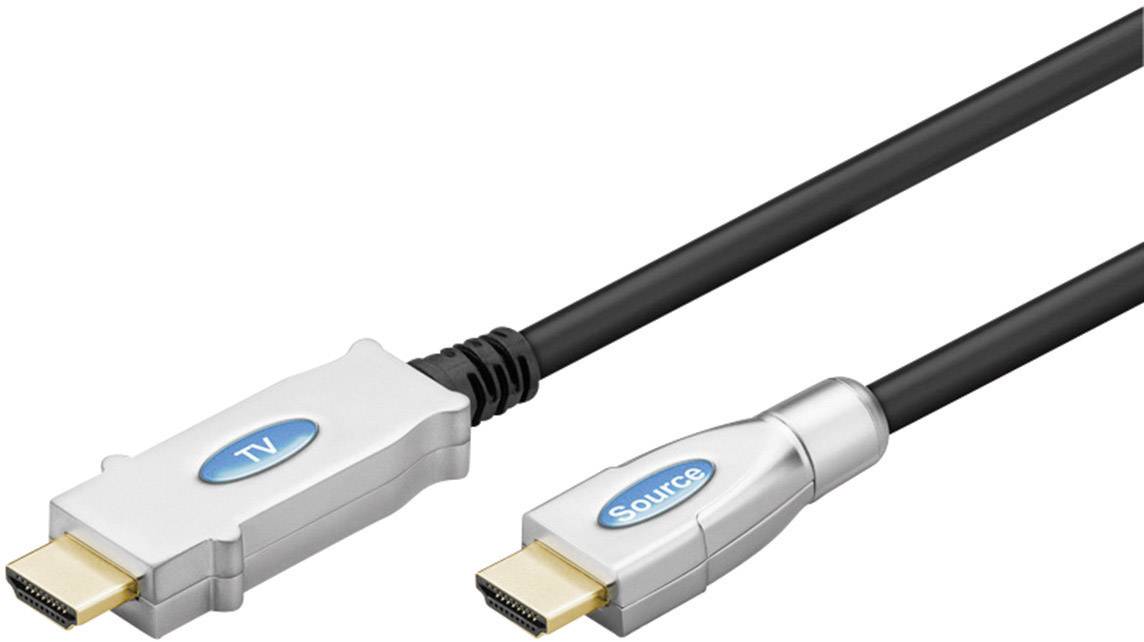

Работа HDMI на длинных расстояниях
Нам очень часто звонят по поводу работы длинных HDMI кабелей в домашних и промышленных аудио/видео системах. Одно из новейших и наилучших решений – это волоконно-оптические кабели HDMI скоростной технологии. Эти высокотехнологичные кабели передают превосходное качество изображения и звука, включая такие контенты как 4К и 3D, на расстоянии до 300 метров, что значительно превышает обычные медные кабели.
Скоростные кабели работают преобразовывая электрические данные HDMI в оптические кабели внутри оптико-волоконных соединителей HDMI. Сигналы преобразуются обратно в электрический поток данных HDMI на соединении с вашим телевизором или проектором. Так как кабель волоконный, никакой потери сигнала не происходит даже на длительных расстояниях, при этом он не реагирует на интерференции других приборов, беспроводных устройств и компьютеров.
Получение характеристик HDMI 1.4
Нет обратного звукового канала (ARC) от телевизора на AV-ресивер
Проверьте оснащены ли оба и телевизор и AV-ресивер домашнего кинотеатра компонентами HDMI 1.4, и что они оба поддерживают реверсивный звуковой канал (ARC). Это может вас удивить, но большинство телевизоров с входами HDMI 1.4 поддерживают реверсивный звуковой канал только на одном из этих входов. Далее, убедитесь, что используете кабель HDMI 1.3 или 1.4. (Немного запутанно, но аппаратура версии 1.3 и ниже не поддерживает характеристики новой версии HDMI 1.
4; однако, кабели HDMI 1.3 поддерживают некоторые из них, а именно реверсивный звуковой канал.)
HDMI и 3D телевидение
Когда я включаю плеер 3D Blu-ray посмотреть фильм, дисплей телевизора гаснет.
Похоже, проблема в том, что один из компонентов вашей системы не поддерживает 3D видео. Например, если вы пытаетесь посмотреть фильм через плеер 3D Blu-ray на телевизоре, который не отображает 3D, телевизор не знает что делать с сигналом, и его дисплей гаснет.
То же может произойти, если вы пытаетесь передать видео сигнал через плеер 3D Blu-ray на AV-ресивер домашнего кинотеатра, который не поддерживает 3D. AV-ресивер не в состоянии передать 3D видео на ваш телевизор, и на экране будет пусто.
Когда вы вставляете диск Blu-ray, многие плееры 3D Blu-ray требуют вашего выбора между 2D и 3D. Если вы выбираете 3D, плеер переключается в режим 3D, у вас очень мало времени подтвердить выбор. Если вы не подтверждаете, плеер полагает, что вы не можете увидеть изображение, и возвращается назад к 2D.
Когда я пытаюсь посмотреть обычный фильм 2D, экран моего 3D телевизора гаснет.
Если ваш телевизор настроен только на 3D видео, он не будет принимать обычный сигнал 2D. Войдите в меню дисплея телевизора, выберите “AUTO” (или что-то похожее), что даст команду дисплею телевизора принимать входящие сигналы 2D или 3D, а не только 3D.
Общие вопросы «рукопожатия» HDMI
Нет звука и картинки при использовании HDMI с плеера DVD на телевизор
Некоторые видео компоненты поступают с завода с выключенной настройкой выхода HDMI. Вы можете включить ее через меню настроек, или, в некоторых случаях, нажав на кнопку HDMI, которая находится на фронтальной панели или пульте.
Нет звука при использовании входа HDTV HDMI
В большинстве телевизорах отсутствует встроенный декодированный звук Dolby Digital и объемный DTS surround, и может проигрывать только 2-канальный аудио. Но многие видео компоненты, оснащенные HDMI, выпускаются с заводов, с уже установленной характеристикой пересылать мультиканальное аудио.
Обычно изменив аудио настройку компонента на «2-канальный (РСМ)», вы решите проблему.
Нет изображения при подключении кабельного блока на HDTV
Обычно это происходит по вине кабельного блока, так как некоторые поставщики кабелей, возможно, не модернизируют оборудование покупателей новым программным обеспечением и кабельными блоками, которые бы полностью соответствовали телевизорам, оснащенным HDMI и аудио/видео ресиверам. Покупатели должны сообщать о проблемах местным поставщикам кабелей. Таким образом, при возникновении вопросов подключения HDMI, одним из эффективных решений является использование соединений видео компонентов и коаксиальных цифровых аудио соединений.
При использовании HDMI соединений на дисплее нет субтитров
К сожалению, спецификация HDMI не включает необходимости для выполнения передачи субтитровых данных. Поэтому, если вы подключаете такой компонент, как HD кабель или спутниковый ресивер, или плеер DVD/Blu-ray к вашему HDTV с помощью HDMI, вы не увидите субтитров.
Если же вы хотите видеть субтитры с вашего кабеля или спутникового блока, используйте видео соединение компонента, вы получите и субтитры, и высоко четкое изображение.
Косвенной проблемой может также быть то, что большинство дисков DVD и Blu-ray просто не кодированы субтитрами, и субтитрами, совместимыми с HDMI. Фактически растущее количество поставщиков контента используют определённый вид титрирования, а именно «Субтитры для глухих и слабослышащих», помогающие людям с ограниченным слухом. Даже если не все диски прописаны субтитрами, обычно все DVD и Blu-ray плееры способны декодировать субтитры, если они есть.
Нет многоканального аудио при подключении аудио/видео AV-ресивера к видеоисточнику и HDTV.
Мы уже упоминали о двустороннем интеллекте HDMI, связывающий компоненты, но иногда это вливается в проблему подключения системы. Обычно на дисплее отображается видео и аудио возможности видеоисточника. Фактически все телевизоры ограничены 2-канальным аудио воспроизведением*.
Так как большинство аудио/видео ресиверов используют «повторяющимся» типом выключателя HDMI, AV-ресивер просто передает 2-канальную информацию источнику, в отличии от возможностей многоканального ресивера. Таким образом, плеер отправляет только 2-канальное аудио АВ-ресиверу, а не высококачественный объемный звук.
Одним из простых решений возможно станет просто использовать отдельный оптический или коаксиальный кабель для аудио. К сожалению, большинство компонентов, оснащенных HDMI, предназначены отключать цифровые аудио выходы при использовании выхода HDMI. Мы обнаружили, что некоторые модели делают это, а некоторые нет (даже те, что произведены одним брендом), и, заходя вперед, мы надеемся увидеть больше моделей, отключающих цифровые аудио выходы.
Еще один вопрос с HDMI звуком, связанный с AV-ресивером: некоторые устаревшие AV-ресиверы, оснащенные HDMI, не предназначены для передачи аудио через HDMI соединения, они выполняют только пропускание видео.
Для получения многоканального аудио с таких АВ-ресиверов вам необходимо подключить оптический или коаксиальный цифровой кабель от источника видео к ресиверу. Всего несколько AV-ресиверов начального уровня все еще имеют такое ограничение, это нужно просто знать.
Перед подключением и отключением любых кабелей HDMI необходимо выключить телевизор, ресивер и дополнительные источники и отключить их от электросети. Несоблюдение этого правила может привести к необратимому повреждению всех видов оборудования, подключенного через разъемы HDMI.
Торговые марки Premium HDMI Cable Certification Program, Premium High Speed HDMI Cable, Premium High Speed HDMI Cable with Ethernet, этикетка Premium HDMI Cable, и логотип Premium HDMI Cable являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.
*По состоянию на 2019 год.
Сравнение различных стандартов HDMI. Какие существуют версии HDMI?
Вы, вероятно, слышали этот вопрос (и, вероятно, задавались вопросом!) много раз; ‘ Все ли кабели HDMI одинаковы? ‘.
И вы увидите огромное количество комментариев, предполагающих, что они есть!
Но в мире аудиовизуальной техники с растущими требованиями к полосе пропускания для 4k, 8k и скоростями передачи данных, превышающими 48Gb, есть потребность в кабелях HDMI с более высокими характеристиками, и, следовательно, указано Стандарты HDMI , чтобы обеспечить соответствие различных типов кабелей различным спецификациям.
HDMI СТАНДАРТ | Полоса пропускания (до) | AV-возможности |
|---|---|---|
| Стандарт HDMI | 4.95 Гбит/с | 1080p |
| Высокоскоростной HDMI | 10,2 Гбит/с | 4K24 (4K 24 кадра в секунду), HDR, широкий цветовой охват |
| Высокоскоростной HDMI с Ethernet | 10,2 Гбит/с | 4K24 (4K 24 кадр/с), HDR, широкий цветовой охват, дополнительный канал Ethernet |
| Премиум высокоскоростной HDMI | 18 Гбит/с | 4K60 (4K при 60 кадрах в секунду), выборка цветности 4:4:4, 8K при более низкой частоте кадров |
| Сверхскоростной HDMI | 48 Гбит/с | Несжатое видео 8K — 8K60, 4K120 |
Стандарт HDMI
Эта устаревшая версия HDMI теперь заменена более производительным высокоскоростным HDMI в качестве технологии «базового уровня».
Стандарт HDMI по-прежнему может использоваться для устаревших потребительских устройств и способен надежно передавать 1080i или 720p.
Все еще доступны в некоторой степени, но не рекомендуются, поскольку они не поддерживают более высокие разрешения, частоты обновления или требования к полосе пропускания новейших технологий.
Высокоскоростной HDMI
В настоящее время считается кабелем HDMI «базового уровня», High Speed поддерживает разрешение 1080p, а также технологии отображения, включая 3D, Deep Color и 4K с частотой 30 Гц.
Рекомендуется для стандартных видеоустройств «HD», таких как Blu-Ray и игровых консолей предыдущего поколения.
Эта версия, также доступная как High Speed HDMI with Ethernet, имеет дополнительный канал данных для сетевых устройств. Этот канал Ethernet работает только в том случае, если и подключенные устройства, и кабель HDMI совместимы с интерфейсом HDMI и Ethernet и включены. Однако HDMI-с-Ethernet можно использовать как кабель «без Ethernet», поскольку эти две версии взаимозаменяемы.
Высокоскоростной стандарт HDMI «Премиум» предназначен для полностью надежной работы с разрешением 4k/UHD до 4K60 (4K при 60 кадрах в секунду) и поддерживает HDR (расширенный динамический диапазон) и расширенный цветовой интервал.
Полностью проверенные кабели Premium HDMI подпадают под действие Программы сертификации кабелей Premium HDMI , которая удостоверяет продукты, поддерживающие полную полосу пропускания 18 Гбит/с из спецификации HDMI 2.0b, с тестом EMI, чтобы гарантировать, что кабели минимизируют помехи беспроводным сигналам.
Подлинные сертифицированные кабели HDMI премиум-класса будут иметь показанную здесь этикетку гарантии, которая включает QR-код, подтверждающий, что он одобрен официальным форумом HDMI.
Сверхскоростной HDMI
Новейший стандарт кабеля HDMI — Ultra High Speed HDMI — соответствует новой программе сертификации Ultra, соответствует спецификациям для поддержки 8k@60 и 4k@120 и пропускной способности до 48 Гбит/с.
Он также поддерживает дополнительные функции видео, включая HDR, VRR, eARC и все другие функции HDMI 2.1.
Как и описанный выше Premium HDMI, продукты Ultra HDMI должны быть одобрены и маркированы как часть программы сертификации кабелей Ultra High Speed HDMI 9.0007 , поясняется на схеме ниже:
Сравнение версий HDMI 1.3, HDMI 1.4 и HDMI 2.0
HDMI ВЕРСИЯ | Полоса пропускания передачи | Резолюция | Поддержка HDR | Поддержка HDCP |
|---|---|---|---|---|
| HDMI 2.0 | 18,0 Гбит/с | 4K при 60 Гц 4:4:4 | Да | 2.2 |
| HDMI 1.4 | 10,2 Гбит/с | 4K при 30 Гц или 4K при 60 Гц 4:2:0 | № | 1.4 |
| HDMI 1.3 | 10,2 Гбит/с | 1080p при 60 Гц | № | 1. 2 |
Узнайте больше о сигналах AV и HDMI
- Какой кабель HDMI лучше?
- Имеют ли значение кабели Premium HDMI?
- Как далеко будет передаваться сигнал HDMI?
- Почему пропадает сигнал HDMI?
- Как расширить сигнал HDMI?
Нужна помощь в выборе подходящего продукта или разработке вашей AV-системы?
CIE является одним из ведущих и наиболее инновационных профессиональных AV-дистрибьюторов в Великобритании, а также ведущим поставщиком профессиональных систем и устройств AV-сигнала и HDMI.
Имея более чем 50-летний опыт поставок и проектирования систем для многих крупнейших аудиопроектов Великобритании, наши специалисты по AV обеспечивают уникальный уровень технической поддержки и обслуживания клиентов.
Позвоните экспертам CIE AV прямо сейчас по телефону 0115 9770075 или напишите нам по адресу [email protected]
Все о HDMI
Что такое HDMI?Что такое кабель HDMI?Что такое адаптер HDMI?Что такое Конвертер HDMI?Что такое альтернативный режим HDMI?HDMI для игр Общие сокращения HDMIТехнические характеристики HDMI
Что такое HDMI?
HDMI означает мультимедийный интерфейс высокой четкости. Это стандарт, который поддерживает цифровое видео высокой четкости и многоканальное цифровое аудио по одному кабелю. Кабельное соединение HDMI передает видео- и аудиоданные в цифровом формате. Соединения HDMI отличаются от аналоговых соединений VGA или DVI, которые передают только видеоданные.
Что такое кабель HDMI?
Кабель HDMI — это тип кабеля, который соединяет такие устройства, как проигрыватель Blu-ray, игровая приставка или потоковое устройство, например проигрыватель Roku (и другие), к телевизору, монитору или проектору.
Затем он передает аудио- и видеосигналы с устройства на телевизор. Основное различие между кабелем HDMI и другими кабелями заключается в том, что он может передавать как несжатые цифровые аудио-, так и видеосигналы по одному кабелю. Существуют различные версии кабелей HDMI, например HDMI 1.4a, HDMI 2.0a или HDMI 2.1.
Что такое адаптер HDMI?
Стандарт HDMI определяет пять различных разъемов, основанных на 19-контактной схеме. Для преобразования между различными разъемами HDMI вам понадобится адаптер HDMI.
Единственное, что объединяет все адаптеры или кабели HDMI, это отсутствие преобразования сигнала. Адаптер HDMI просто обеспечивает правильное подключение 19 контактов разъемов на каждом конце. Например, для подключения GoPro к HDTV требуется переходник Micro HDMI — Standard HDMI. Адаптеры HDMI также доступны в виде кабелей HDMI с разными разъемами на каждом конце.
Что такое преобразователь HDMI?
В отличие от адаптеров HDMI, которые не преобразуют сигнал, преобразователи HDMI специально разработаны для этого.
Преобразователь HDMI — это устройство, которое преобразует сигнал HDMI в другой формат и наоборот, чтобы его можно было отобразить на мониторе или телевизоре. Например, если у вас есть компьютер с выходом HDMI, но ваш монитор имеет только вход VGA, вам понадобится преобразователь HDMI в VGA, чтобы соединить их. Другим распространенным сценарием является подключение ноутбука или настольного ПК, оснащенного DisplayPort, к дисплею HDMI, для чего вам понадобится кабель или преобразователь DisplayPort-HDMI.
Существует три распространенных типа преобразователей HDMI:
- Преобразователь HDMI в DisplayPort — преобразует сигнал HDMI в сигнал DisplayPort
- Преобразователь HDMI в VGA — преобразует цифровой HDMI в аналоговый VGA
- Преобразователь HDMI в DVI — изменяет вход сигнал с HDMI на DVI
Что такое альтернативный режим HDMI?
Если ваше устройство USB-C поддерживает его, альтернативный режим HDMI — это стандарт, который позволяет подключать внешний монитор к порту USB-C без дополнительного промежуточного преобразователя.
Это означает, что вы можете подключить свой ноутбук к телевизору или дисплею с поддержкой HDMI и получать четкое несжатое видео. Однако этот стандарт не получил широкого распространения, и многие другие устройства используют гораздо более популярный альтернативный режим DP (который также поддерживает соединения USB-C и HDMI).
Приложения для альтернативного режима HDMI
Подключите ноутбук, смартфон, планшет или настольный ПК с разъемом USB-C к дисплею HDMI, например к монитору ПК, телевизору высокой четкости или проектору. Альтернативный режим HDMI идеально подходит для отображения выходного сигнала с вашего ноутбука на телевизор с большим экраном 4K для воспроизведения видео. Что касается игр, отсутствие 4K 60 кадров в секунду (и HDR) может исключить его использование для серьезных динамичных игр 4K. С другой стороны, если вы ограничиваете себя городскими строителями и тому подобным, вы получите отличные результаты с альтернативным режимом HDMI.
Как использовать альтернативный режим HDMI
Во-первых, устройство USB-C должно поддерживать альтернативный режим HDMI. Не все устройства, оснащенные USB-C, поддерживают это, поэтому это необходимо сначала подтвердить. Во-вторых, вам понадобится переходной кабель USB Type-C на HDMI, который поддерживает этот стандарт. Это не преобразователь, а простой переходник, а значит никакого преобразования сигнала не происходит.
Особенности альтернативного режима HDMI
Альтернативный режим HDMI обеспечивает те же функции, что и HDMI 1.4b. Это означает, что вы можете передавать видео 4K@30Hz с 3D, Consumer Electronic Control (CEC), Audio Return Channel (ARC), HDMI Ethernet Channel (HEC) и объемным звуком Dolby 5.1.
Ограничения альтернативного режима HDMI
Поскольку альтернативный режим HDMI поддерживает только HDMI 1.
4b, в нем отсутствуют функции, представленные в более поздних стандартах HDMI 2.x. Это включает видео 4K HDR, 4k @ 60 Гц и все, что выше этого.
HDMI для игр — рекомендации
Для игр с высокой частотой обновления требуются компоненты, поддерживающие HDMI 2.0 или выше, независимо от того, хотите ли вы воспроизводить видео 4K со скоростью 60 кадров в секунду или 1440p со скоростью 144 кадров в секунду. HDMI 2.0 поддерживает скорость передачи 18,0 Гбит/с, поэтому вы можете играть в новейшие игры нового поколения с высоким FPS HDR — при условии, что ваше игровое оборудование поддерживает эту функцию.
Защитите свое игровое оборудование HDMI от будущих требований с помощью компонентов HDMI 2.1, которые обеспечивают игры в разрешении 4K со скоростью 120 кадров в секунду.
Если вы увлекаетесь играми и ищете передовую точность воспроизведения, обратите внимание на спецификацию HDMI при покупке преобразователей HDMI, удлинителей или кабелей HDMI.
Общие сокращения HDMI
Управление бытовой электроникой (CEC)
Управление до 15 подключенных устройств HDMI с помощью одного из их пультов дистанционного управления. Например, благодаря CEC вы можете использовать пульт Roku для управления громкостью телевизора или системы домашнего кинотеатра.
Обратный аудиоканал (ARC)
ARC позволяет телевизорам высокой четкости с интеллектуальными приложениями, такими как Netflix, отправлять аудиопоток с телевизора обратно в систему домашнего кинотеатра с помощью того же кабеля HDMI, который уже их соединяет. Благодаря ARC вам не нужны дополнительные аудиокабели, такие как коаксиальный кабель или TOSLINK.
Канал HDMI Ethernet (HEC)
Канал HDMI Ethernet объединяет потоки аудио, данных и видео в один кабель HDMI. HEC позволяет использовать IP-приложения через HDMI и обеспечивает двунаправленную связь Ethernet.
Расширенный динамический диапазон (HDR)
Изображения с расширенным динамическим диапазоном (HDR) — это метод, который захватывает более широкий диапазон яркости, чем традиционная камера, что позволяет получать изображения с большей глубиной и насыщенными цветами. HDR-видео — это относительно новая тенденция, которая делает цвета более яркими и реалистичными. Вы можете увидеть разницу между HDR и обычным видео, сравнив сцену, снятую при дневном свете, со сценой при пасмурном небе. Цвета при дневном свете ярче и живее, а в пасмурную погоду цвета тусклее.
В последние годы в компьютерных играх и играх на консолях HDR стал неотъемлемой частью последних поколений консолей, поддерживающих HDR@4K, включая модели PlayStation 4/5, Xbox Series S/X и другие. Обратите внимание, что вам понадобится дисплей с поддержкой HDR, чтобы воспользоваться преимуществами этой технологии.
Стандарты и технические характеристики HDMI
Стандарт HDMI 2.
1 является последним обновлением спецификации HDMI и предлагает несколько значительных улучшений по сравнению с предшественником. Во-первых, он поддерживает разрешение до 8K (7680 x 4320 пикселей), что в четыре раза превышает разрешение 4K (3840 x 2160 пикселей). Это важно для будущих телевизионных технологий, которые разрабатываются сейчас. Второе улучшение заключается в том, что новый стандарт может поддерживать скорость передачи данных до 42,6 Гбит/с, а это означает, что HDMI 2.1 может передавать видео 4K с частотой обновления 120 Гц или видео 8K с частотой 60 Гц.
Стандарты HDMI
| Название | Спецификация | Год | Макс. Разрешение при частоте обновления | Макс. Скорость передачи | Макс. Data Rate | HDR | Audio Support | ||
|---|---|---|---|---|---|---|---|---|---|
| Standard HDMI Cable | 1.0 | 2002 | 1080p @ 60 Hz | 4.95 Gb/s | 3. 96 Gb/s | no | eight audio channels | ||
| Стандартный кабель HDMI | 1.1/1.2 | 2005 | 1440p @ 30 Hz | 4.95 Gb/s | 8.16 Gb/s | no | DVD-Audio, One-Bit Audio | ||
| High Speed HDMI Cable | 1,3/1,4 | 2009 | 4K @ 30 Гц | 10,2 ГБ/с | 8,16 ГБ/с | NO | ARC, Dolby TrueHD, DTS-HD | ||
| PREMMIM HISTEH HISTEH HISTER | |||||||||
| PREMIMMIME HISTEH HISTEH HISTEH | |||||||||
| . | 2013 | 5K при 30 Гц | 18.0 Gb/s | 14.4 Gb/s | yes | HE-AAC, DRA, 32 audio channels | |||
| Ultra High Speed HDMI Cable | 2.1 | 2017 | 8K @ 60 Hz | 48.0 Гбит/с | 42,6 Гбит/с | да | eARC |
Стандарты HDMI
В таблице ниже показаны разрешения видео и частоты обновления для различных стандартов HDMI.
С помощью этой информации вы можете быстро узнать, какой стандарт HDMI и, соответственно, какой кабель HDMI вам нужен.
| Имя | Видео Разрешение | Обновить скорость (Гц) | Required data rate | HDMI 1.3–1.4b | HDMI 2.0 | HDMI 2.1 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1080p | 1920 × 1080 | 30 | 1.58 Gbit/s | supported | supported | supported | ||||||||||||||
| 1080p | 1920 × 1080 | 60 | 3,20 Гбит/с | поддерживается | supported | supported | ||||||||||||||
| 1080p | 1920 × 1080 | 120 | 6.59 Gbit/s | supported | supported | supported | ||||||||||||||
| 1080p | 1920 × 1080 | 144 | 8.00 Gbit/s | supported | supported | supported | ||||||||||||||
| 1080p | 1920 × 1080 | 240 | 14. 00 Gbit/s | only 4:2:0 | supported | supported | ||||||||||||||
| 1440p | 2560 × 1440 | 30 | 2.78 Gbit/s | supported | supported | supported | ||||||||||||||
| 1440p | 2560 × 1440 | 60 | 5.63 GBIT/S | Поддерживается | Поддержанный | Поддержанный | ||||||||||||||
| 1440p | 2560 × 1440 | 75 | 7.09 GBIT/S | 75 | 7.09 GBIT/S | 7.09 GBIT/S | 7.09 GBIT/S | 7.09 GBIT/S | 7.09 GBIT/S | 7.09 GBIT/S | 7.09 GBIT/S | 0041 | supported | supported | ||||||
| 1440p | 2560 × 1440 | 120 | 11.59 Gbit/s | only 4:2:0 | supported | supported | ||||||||||||||
| 1440p | 2560 × 1440 | 144 | 14. 08 Gbit/s | only 4:2:0 | supported | supported | ||||||||||||||
| 1440p | 2560 × 1440 | 240 | 24.62 Gbit/s | no | only 4:2:0 | supported | ||||||||||||||
| 4K | 3840 × 2160 | 30 | 6.18 Gbit/s | supported | supported | supported | ||||||||||||||
| 4K | 3840 × 2160 | 60 | 12.54 Gbit/s | only 4:2:0 | supported | supported | ||||||||||||||
| 4K | 3840 × 2160 | 75 | 15.79 Gbit/s | only 4:2:0 | only 4:2:0 | supported | ||||||||||||||
| 4K | 3840 × 2160 | 120 | 25.82 GBit/s | no | only 4:2:0 | supported | ||||||||||||||
| 4K | 3840 × 2160 | 144 | 31.35 Gbit/s | no | no | supported | ||||||||||||||
| 4K | 3840 × 2160 | 240 | 54. 84 Gbit/s | no | no | only DSC | ||||||||||||||
| 5K | 5120 × 2880 | 30 | 10.94 Gbit/s | only 4:2:0 | supported | supported | ||||||||||||||
| 5K | 5120 × 2880 | 60 | 22.18 Gbit /s | no | only 4:2:0 | supported | ||||||||||||||
| 5K | 5120 × 2880 | 120 | 45.66 Gbit/s | no | no | only DSC | ||||||||||||||
| 8K | 7680 × 4320 | 30 | 24.48 Gbit/s | no | only 4:2:0 | supported | ||||||||||||||
| 8K | 7680 × 4320 | 60 | 49.65 GBit/s | no | no | supported | ||||||||||||||
| 8K | 7680 × 4320 | 120 | 102.2 Gbit/s | no | no | only DSC |
HDMI Connectors
There are currently 5 different Разъемы HDMI: HDMI типа A, B, C, D и E.
Наиболее важными разъемами являются 19-pin HDMI Type A, Mini HDMI Type C and Micro HDMI Type D.
Разъем HDMI типа A можно найти в большинстве телевизоров, медиаплееров и стримеров, видеокарт для ПК, а также игровых консолей.
Данные HEC+ (1.4)
