Как правильно подключить вентилятор в ванной или на кухне. Какие бывают схемы подключения вентиляторов. Как настроить режимы работы вентилятора. Что нужно учесть при монтаже вентиляции.
Основные типы схем подключения вентиляторов
При установке вентилятора в ванной, туалете или на кухне очень важно правильно его подключить. От этого зависит не только эффективность работы, но и безопасность эксплуатации. Рассмотрим основные схемы подключения бытовых вентиляторов:
- Простое подключение через выключатель
- Подключение через двухклавишный выключатель
- Схема с таймером отключения
- Подключение с датчиком влажности
- Схема с фотоэлементом
Выбор конкретной схемы зависит от типа вентилятора и желаемого режима его работы. Рассмотрим каждый вариант подробнее.
Простое подключение вентилятора через выключатель
Это самая базовая схема, подходящая для большинства бытовых вентиляторов. Принцип работы следующий:
- Вентилятор подключается параллельно с освещением
- При включении света автоматически запускается вентилятор
- При выключении света вентилятор также отключается
Преимущества данной схемы — простота монтажа и низкая стоимость. Недостаток в том, что вентилятор работает только при включенном свете, что не всегда удобно.
Подключение вентилятора через двухклавишный выключатель
Эта схема позволяет управлять светом и вентилятором независимо друг от друга. Для этого используется двухклавишный выключатель:
- Одна клавиша включает/выключает свет
- Вторая клавиша управляет вентилятором
Такая схема дает возможность оставлять вентилятор включенным после выключения света для проветривания помещения. Это удобно для ванных комнат и санузлов.
Схема подключения вентилятора с таймером
Многие современные модели вентиляторов оснащены встроенным таймером. Принцип работы следующий:
- Вентилятор включается вместе со светом
- После выключения света вентилятор продолжает работать заданное время (обычно 2-30 минут)
- По истечении времени таймера вентилятор отключается
Это очень удобная схема, позволяющая проветрить помещение после использования. Время работы таймера можно регулировать.
Подключение вентилятора с датчиком влажности
Вентиляторы с датчиком влажности (гигростатом) автоматически включаются при повышении уровня влажности в помещении. Схема работы:
- В обычном состоянии вентилятор выключен
- При повышении влажности выше заданного уровня вентилятор включается
- После снижения влажности вентилятор отключается
Такая схема идеальна для ванных комнат, где образуется много пара. Вентилятор будет автоматически удалять излишнюю влагу.
Схема подключения вентилятора с фотоэлементом
Вентиляторы с фотодатчиком реагируют на включение света в помещении. Принцип работы:
- При включении света вентилятор запускается с задержкой 30-50 секунд
- После выключения света вентилятор продолжает работать 2-30 минут
- Затем вентилятор отключается
Это удобная схема, не требующая отдельного выключателя для вентилятора. Фотоэлемент сам определяет наличие освещения.
Что учесть при подключении вентилятора
При монтаже вентилятора важно соблюдать следующие правила:
- Использовать кабель с сечением не менее 1,5 мм²
- Обязательно заземлить корпус вентилятора
- Установить автомат защиты на 6А
- Соединять провода в распределительной коробке
- Изолировать все соединения
Соблюдение этих требований обеспечит безопасную и надежную работу вентилятора в течение долгого времени.
Настройка режимов работы вентилятора
Современные модели вентиляторов имеют несколько режимов работы, которые можно настроить:
- Скорость вращения (обычно 2-3 скорости)
- Время работы таймера (от 2 до 30 минут)
- Порог срабатывания датчика влажности (50-90%)
- Задержка включения (0-2 минуты)
Настройка этих параметров позволяет адаптировать работу вентилятора под конкретные условия и потребности.
Типичные ошибки при подключении вентиляторов
При самостоятельном монтаже вентиляторов часто допускаются следующие ошибки:
- Подключение без заземления
- Использование провода малого сечения
- Отсутствие автомата защиты
- Неправильное подключение фазы и нуля
- Негерметичные соединения проводов
Эти ошибки могут привести к некорректной работе вентилятора или создать угрозу безопасности. Поэтому при отсутствии опыта лучше доверить подключение специалисту.
Выбор оптимальной схемы подключения
При выборе схемы подключения вентилятора стоит учитывать следующие факторы:
- Тип помещения (ванная, туалет, кухня)
- Уровень влажности
- Интенсивность использования
- Наличие естественной вентиляции
- Личные предпочтения по режиму работы
Для ванных комнат оптимальны схемы с датчиком влажности. На кухне удобнее управлять вентилятором отдельным выключателем. В туалетах хорошо работают схемы с таймером.

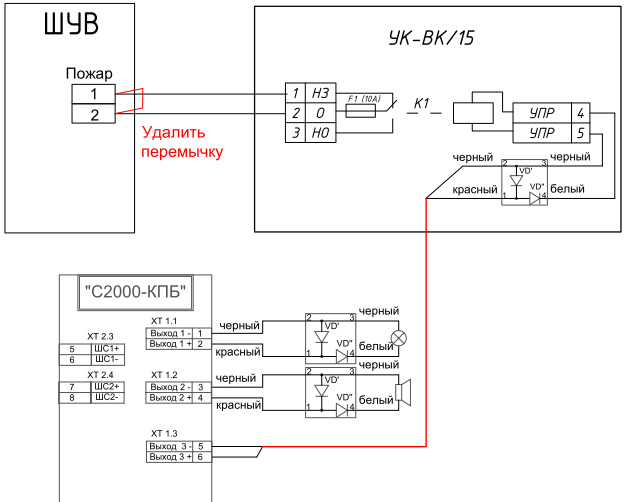

Схема Подключения Вентиляции — tokzamer.ru
В процессе эксплуатации в помещении происходит циркуляция отработанного воздуха. Вентилятор со встроенным выключателем Эта схема является наиболее простой.
Схемы подключения вытяжных вентиляторов
Установка вентилятора в ванной и туалете.
Вытяжной вентилятор позволяет проводить подключение в любое время из-за отсутствия сложностей монтажа. Через автоматику В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности.
Монтаж вентилятора К месту установки вентиляционного устройства должен быть проложен двухжильный кабель.
Важно, что можно задать с помощью контроллера несколько вентилируемых зон с оптимальной температурой подачи воздуха.
При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. То есть отработанный воздух уходит, а взамен в ванную комнату поступает новый.
Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Также, важной особенностью является то, что в программируемых контроллерах можно сохранить в памяти несколько программ.
Поэтому вначале нужно выполнить проверку канала и выполнить его прочистку, если это необходимо. Некоторые модели программируются таким образом, что в случае спонтанного отключения электричества заслонки на приточной вентиляции закрываются самостоятельно автоматически.
Необходимость правильного подбора вентилятора и грамотного подключения
Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.
Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.
Выбираем схему подключения
Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания.
В этом случае принудительная вентиляция не требуется.
Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

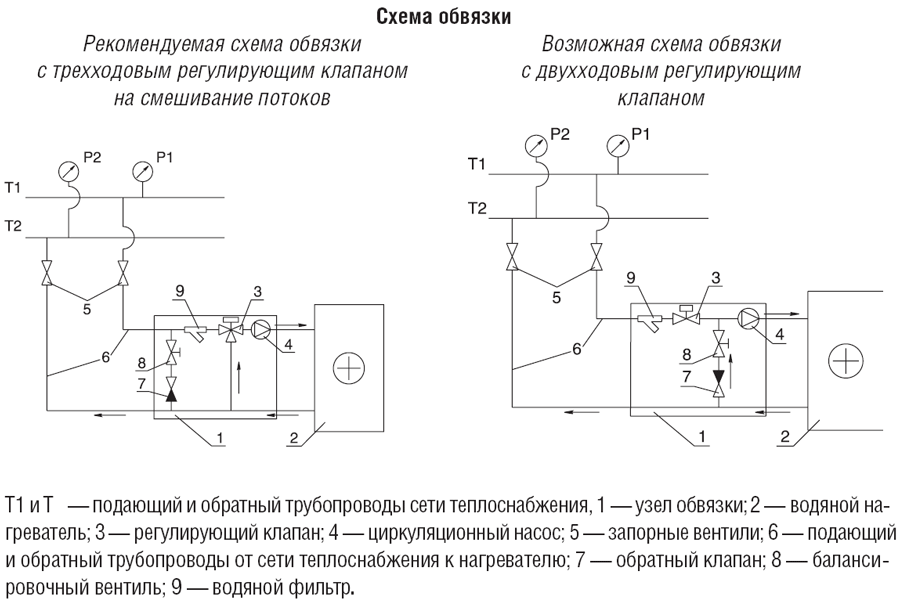

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки: с электровоздухонагревателем; с электрическим или водяным воздухонагревателем, а также воздухоохладителем; с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация ; с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.
Читайте также: Прокладка высоковольтных кабелей в земле
Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.
Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.
Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку. Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.
Проверяем естественную вентиляцию
Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.
