Hx711 datasheet на русском. HX711: полное руководство по использованию АЦП для тензодатчиков

alexxlabРазное
Как работает HX711. Какие у него основные характеристики. Как правильно подключить HX711 к Arduino и тензодатчикам. Какие существуют особенности калибровки HX711. На что обратить внимание при использовании HX711 в проектах.

Содержание

Что такое HX711 и для чего он используется

HX711 — это специализированная микросхема аналого-цифрового преобразователя (АЦП), предназначенная для работы с тензодатчиками и датчиками веса. Основное назначение HX711 — усиление и оцифровка слабых аналоговых сигналов от тензодатчиков с высокой точностью.

Ключевые характеристики HX711:

  • Разрядность АЦП: 24 бит
  • Программируемое усиление: 32, 64 или 128
  • Частота дискретизации: 10 или 80 выборок в секунду
  • Встроенный источник опорного напряжения
  • Низкий уровень шума
  • Простой цифровой интерфейс (2 линии)
  • Напряжение питания: 2.6-5.5В

Благодаря этим особенностям HX711 позволяет создавать недорогие, но при этом высокоточные электронные весы, датчики силы и другие измерительные устройства на основе тензометрических датчиков.


Принцип работы HX711

Принцип работы HX711 основан на преобразовании малых изменений сопротивления тензодатчика в цифровой код. Рассмотрим основные этапы этого процесса:

  1. Тензодатчик под нагрузкой меняет свое сопротивление
  2. Изменение сопротивления преобразуется в изменение напряжения (обычно доли милливольт)
  3. Дифференциальный усилитель HX711 усиливает этот слабый сигнал
  4. 24-битный АЦП преобразует усиленный аналоговый сигнал в цифровой код
  5. Цифровой код передается по последовательному интерфейсу в микроконтроллер

Таким образом, HX711 позволяет измерять очень малые изменения сопротивления тензодатчика с высокой точностью и разрешением.

Подключение HX711 к Arduino

Для подключения HX711 к Arduino требуется всего 4 провода:

  • VCC — питание (3.3В или 5В)
  • GND — земля
  • DT (DOUT) — линия данных
  • SCK (PD_SCK) — тактовая линия

Пример подключения HX711 к Arduino Uno:

  • VCC → 5V
  • GND → GND
  • DT → Pin 2
  • SCK → Pin 3

Важно использовать стабильный источник питания для HX711, чтобы избежать помех и шумов в измерениях. Рекомендуется использовать отдельный регулятор напряжения для питания HX711 и тензодатчика.


Подключение тензодатчиков к HX711

HX711 поддерживает работу с различными типами тензодатчиков. Рассмотрим два основных варианта подключения:

Подключение одиночного тензодатчика

Одиночный тензодатчик обычно имеет 4 провода:

  • Красный (E+) → E+ на HX711
  • Черный (E-) → E- на HX711
  • Белый (A-) → A- на HX711
  • Зеленый (A+) → A+ на HX711

Подключение четырех тензодатчиков (мостовая схема)

При использовании четырех тензодатчиков их нужно соединить в мостовую схему:

  • E+ → все красные провода датчиков
  • E- → все черные провода датчиков
  • A- → белые провода датчиков 1 и 2, зеленые провода датчиков 3 и 4
  • A+ → зеленые провода датчиков 1 и 2, белые провода датчиков 3 и 4

Такая схема позволяет увеличить точность измерений и компенсировать температурные погрешности.

Калибровка HX711

Калибровка — важнейший этап настройки весов на основе HX711. Она позволяет установить соответствие между цифровыми показаниями АЦП и реальным весом. Процесс калибровки обычно включает следующие шаги:

  1. Измерение показаний АЦП без нагрузки (тара)
  2. Измерение показаний АЦП с известным эталонным весом
  3. Расчет калибровочного коэффициента
  4. Проверка точности измерений с другими весами

Важно периодически проводить повторную калибровку для поддержания точности измерений. На точность калибровки влияют такие факторы как температура, влажность, механические напряжения в конструкции весов.


Программирование Arduino для работы с HX711

Для удобной работы с HX711 рекомендуется использовать специализированные библиотеки. Одна из популярных библиотек — HX711_ADC. Рассмотрим базовый пример ее использования:


#include <HX711_ADC.h>

HX711_ADC loadCell(2, 3); // DT pin, SCK pin

void setup() {
  Serial.begin(57600);
  loadCell.begin();
  loadCell.start(2000); // tare precision in milliseconds
  loadCell.setCalFactor(696.0); // calibration factor
}

void loop() {
  if (loadCell.update()) {
    float weight = loadCell.getData();
    Serial.print("Weight: ");
    Serial.print(weight);
    Serial.println(" g");
  }
  delay(50);
}

Этот код инициализирует HX711, выполняет тарирование и выводит измеренный вес в граммах. Калибровочный коэффициент (696.0) нужно подобрать экспериментально для вашей конкретной системы.

Особенности и ограничения HX711

При работе с HX711 следует учитывать некоторые особенности и ограничения:

  • Чувствительность к электромагнитным помехам — требуется экранирование проводов
  • Дрейф показаний при изменении температуры — нужна температурная компенсация
  • Нелинейность на краях диапазона измерений
  • Ограниченная частота опроса (максимум 80 Гц)
  • Необходимость периодической калибровки

Учет этих факторов позволит создать надежную и точную измерительную систему на базе HX711.


Применение HX711 в различных проектах

Благодаря своим характеристикам, HX711 находит применение во многих областях:

  • Кухонные и торговые весы
  • Промышленные весовые системы
  • Измерение силы и давления
  • Дозаторы и фасовочные автоматы
  • Системы контроля нагрузки
  • Медицинское оборудование

При разработке устройств на основе HX711 важно учитывать специфику конкретного применения и выбирать подходящие тензодатчики и конструктивные решения.

Заключение

HX711 — это мощный и удобный инструмент для создания весоизмерительных систем. Правильное использование этой микросхемы позволяет добиться высокой точности измерений при относительно низкой стоимости. Ключевыми факторами успеха при работе с HX711 являются качественная калибровка, учет внешних воздействий и правильный выбор сопутствующих компонентов.


АЦП HX711 от 3.3V — не верьте китайской документации и не только / Хабр

У энтузиастов, использующих данный модуль для сборки электронных весов «по-умолчанию», с пяти-вольтовым питанием, проблем не возникает.

Я-же который раз сталкиваюсь с несоответствиями мануалов — притом ладно, линейный регулятор сгорает при вдвое меньшем входном напряжении, или настройки модуля Ai-Thinker не сохраняются, но перепутать формулу в документации — это перебор.

О модификации платы 24-битного конвертера АЦП для работы от «батареек» под катом.

Для исключения необходимости во внешнем стабилизированном источнике напряжения, микросхема содержит внутренний эталонный регулятор (1.25V).

Напряжение, подаваемое на измерительный мост Уитстона(тензодатчики) задается делителем напряжения на R1,R2 (первое фото).

Правильная формула следующая Vavdd=Vbg*(R1+R2)/R2, где Vbg и есть 1.25V.

При значениях «по умолчанию» 20k и 8.2k на датчики подается 4.2V то-есть при напряжении питания схемы ниже 4. 3V (согласно документации) мы получим ложные значения веса, гуляющие с просадкой источника питания.

Для того, что-бы схема правильно работала от 3.3V, нужно уменьшить номинал R1(верхнего на рисунке резистора), тогда на мост будет подаваться меньшее напряжение.

Казалось-бы, тут и сказочке конец, тем более, что о такой модификации уже писали


Но нет, «земля» уже не та!

С первых дней радио-кружка нас учили, что «масса» — она в схеме общая!

Китайцев видимо — нет.

В итоге, став щупами тестера на выходы питания моста E+ и E-, картина против использования входной линии «земли» меняется.

Может это из-за специфики разводки именно данной платы, но падение напряжения составляет 750mV (а не 100, как в доке).

Таким образом, если следовать совету статьи, и впаять вместо 20к, десять, напряжение на мосту начнет просаживаться уже с 3.5V.

Выход — в делителе на R1,R2 использовать одинаковые номиналы, тогда мост будет питаться от 2.5V, и стабильно работать при просадке входного напряжения до 3. 25V.

Спросите — зачем такие сложности?

Все просто — я таки собираю систему мониторинга ульев (на фото — отладочный стенд).

Пчеловоды меня убедили, что им важна в первую очередь масса.

В итоге решил для начала сделать простые автономные СМС-весы сразу для 3 ульев.

Схема нормально засыпает, самый пожиратель батареи — GSM-модуль — все железо потребляет ~1.8мА при хорошем сигнале оператора связи.

Но основная суть, что информация по модулю HX711 может пригодиться кулибиным, не интересующимся пчелами, поэтому и написал отдельную статью.

P.S. А «центр управления полетами» опишу отдельно уже в ближайшее время.


UPD — ВЫВОД — НЕ ПОКУПАЙТЕ ТАКУЮ ПЛАТУ ВООБЩЕ!!!

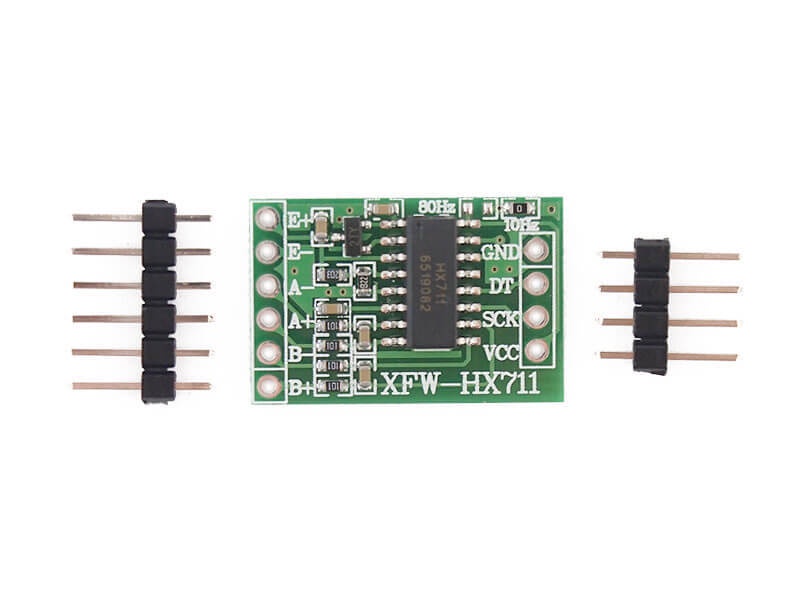

Именно как на фото — E- не подключен к GND, вместо резисторов по 100 Ом на все измерительные входы (4 шт), тут стоят по 1.2k на A+, B+.

Посмотрел фотографии других модулей на HX711 — что зеленых, что красных -все в порядке — и по количеству элементов, и по номиналам.

Визуально отличить легко — вся тыльная сторона нормальной платы — проводник (земля) к которому подключены E- и GND, есть варианты с экраном, что предпочтительней.

PPS, для нормальной работы регулятора напряжения моста при питании от 3.3В, R1, R2(рядом с транзистором) перепаяйте на резисторы одинакового номинала 2-10k

До новых встреч на страницах Хабра, Андрей.
