Основные технические характеристики источников бесперебойного питания

Статья обновлена: 01.10.2020

---

Источник бесперебойного питания – это автоматическое устройство, обеспечивающее вторичное электропитание подсоединенной к нему техники. Он автоматически срабатывает при временном отключении основного источника электропитания и обеспечивает стабильную работу оборудования.

Также он поддерживает параметры подаваемой электроэнергии в строгих пределах: частота 50±1 Гц, напряжение 220 ± 22 В, коэффициент нелинейных искажений графика напряжений – продолжительно до 8% и моментами до 12%. Состоит ИБП из инвертора и аккумуляторной батареи, заряжаемой от базовой электросети.

Задачи источников бесперебойного питания

ИБП выполняют несколько функций:

1. Обеспечивают стабильное и непрерывное электропитание подсоединенного к ним оборудования – гарантируют его резервное питание при проблемах со штатным электроснабжением, в т. ч. при коротких замыканиях. Время, на протяжении которого ИБП сможет поддерживать резервное питание, зависит от потребляемой нагрузки и характеристик его аккумуляторной батареи.
2. Повышают качество электропитания.Поддерживают в норме параметры электросети: напряжение, частоту.
3. Гарантируют надежное питание электрооборудования, которое не могут обеспечить стандартные сети электроснабжения.
4. Поглощают относительно малые и непродолжительные выбросы напряжения.
5. Оберегают оборудование от перегрузок и короткого замыкания.
6. Фильтруют напряжение питания, уменьшают шумы.

Такие устройства массово используются с компьютерами, схемами управления котлами отопления и другой техникой, требующей стабильной подачи электрического тока с заданными характеристиками. Они востребованы в разных отраслях промышленности, медицинской сфере, в офисах и домашней среде – везде, где важно не допустить непредвиденного выключения оборудования при перебоях с электропитанием.

Типы ИБП

UPS доступны в широком диапазоне мощности – от 0,1 до 1000 кВт и выше. Варьируются и значения Uвых. В зависимости от назначения ИБП и выполняемых ими функций различают:

1. Модели класса On-Line – разрабатываемые для систем безопасности. Они гарантируют надежное снабжение подключенного к ним оборудования электроэнергией с необходимыми параметрами, без утраты фазы. Переменное напряжение благодаря выпрямителю трансформируется в постоянное, а затем с применением инвертора – вновь в переменное. Даже при малых отклонениях Uвх от номинала UPS данного типа обеспечивают регламентированное Uвых с погрешностью ±3% – напряжение с графиком-синусоидой и стабилизированными параметрами. Инвертор в On-Line моделях постоянно включен, причем последовательно с базовым источником. При перебоях с сетью он переводится на питание от батареи.
2. UPS с двойным преобразованием – отличаются сложной конструкцией и скромным КПД, зато обеспечивают подсоединенной технике превосходную защиту от проблем с электропитанием. Такие устройства в постоянном режиме стабилизируют параметры сети, обеспечивают непрерывную фазу Uвых во всевозможных режимах, полностью фильтруют шумы и импульсы базовой электросети и гарантируют безопасность информации.
3. Устройства категории Line-Interactive или Ferroresonant – объединяют функционал ИБП типов On-Line и Off-Line. Отличаются надежностью, эффективностью и большим диапазоном входящего напряжения. Конструктивно предусматривают включение в прямую цепь ступенчатого регулятора на базе автотрансформатора. Дополнительно может использоваться сетевой стабилизатор. В обычном режиме подсоединенное к ним оборудование получает электроэнергию от базовой сети. При этом UPS регулирует напряжение, гасит колебания напряжения и сглаживает помехи. В аварийной ситуации оборудование переключается на инвертор, который включен параллельно сети и работает в 2-стороннем режиме. Он контролирует линии электропитания, частично стабилизирует Uвых, заряжает АКБ. При наличии вспомогательных компонентов – автоматических или феррорезонансных трансформаторов – увеличивается диапазон Uвх, при котором Uвых находится в нужном диапазоне без перевода на аккумуляторное питание.
   UPS данного типа имеют отличный КПД и надежно защищают питание подсоединенной техники. К их минусам относят нестабильное Uвых в обычном режиме, зависящее от диапазона Uвх. Также в стандартном режиме работы не стабилизируется частота, а из базовой сети на нагрузку могут проникать импульсы и шумы.
4. Модели класса Off-Line – резервного назначения, призваны защищать технику с импульсным БП при возможных перебоях с электроснабжением. Обычно имеют модульную конструкцию. При аварийном прекращении подачи электроэнергии или при перепадах напряжения переключатель переводит технику на резервное питание. Его обеспечивает работающий от АКБ инвертор. В обычном режиме электрооборудование получает питание сразу от электросети, зачастую – через подавляющий помехи фильтр. Off-Line устройства доступны по цене и конструктивно просты, имеют высокий КПД и экономичны при эксплуатации. Но в стандартном режиме работы они не стабилизируют напряжение и частоту.
5. Модели, использующие дельта-преобразование напряжения – delta conversion. Используют улучшенную обратную связь и отличаются плавной регулировкой напряжения. Позволяют стабилизировать частоту Uвых, обеспечить высокий КПД и надежно защитить технику от неполадок в электросети.
6. By-pass – вспомогательный канал, передающий электроэнергию в нагрузку и повышающий уровень надежности устройства. Он без участия пользователя переходит в режим On-Line в аварийных ситуациях и при отклонении характеристик выходной электросети от номинальных значений.
7. Модели типа triple-conversion – оснащенные корректором коэффициента мощности.
8. Устройства категории ferrups – оснащенные феррорезонансным трансформатором. Он повышает надежность устройства и расширяет диапазон Uвх.

Конструкция ИБП

UPS работает от находящейся в его корпусе аккумуляторной батареи, под управлением электросхемы. Заряжается АКБ при помощи зарядного устройства, при наличии сетевого напряжения. Так аккумуляторная батарея для ИБП обеспечивает его постоянную готовность к использованию. Для продления времени автономной работы UPS дополнительно оснащается внешней АКБ.

По назначению батареи бывают аварийные и буферные. Аварийные АКБ подают необходимую электроэнергию в цепь при перебоях в работе основного источника энергии. Буферные АКБ подключаются параллельно к основному источнику тока, чтобы снизить влияние колебаний электроэнергии на источник.

Технические характеристики ИБП

Ключевыми параметрами источников бесперебойного питания выступают:

1. Выходная мощность (единица измерения – ВА или Вт) – основной критерий, отражает максимально допустимую нагрузку. При выборе ИБП для холодильника, погружного насоса или другой техники с мощным электромотором и значительными пусковыми токами важно учесть, что потребление мощности при пуске такого двигателя в 5–7 раз превышает номинальное значение.
2. Время переключения, в мс – миллисекунды, за которые ИБП переходит на питание от батареи. Этот параметр ИБП определяет его инерционность и может достигать 2–15 мс.
3. Продолжительность автономной работы, в мин. – определяется емкостью АКБ и мощностью обслуживаемой техники. Выбирается в зависимости от назначения ИБП, в частности, для офисного использования обычно выбирается от 4 до 45 минут. Чтобы успеть сохранить информацию на ПК, достаточно модели, рассчитанной на 5–10 минут работы. Если же нужно обеспечить непрерывную работу оборудования с использованием АКБ, этот параметр должен составлять минимум 20–30 минут.
4. Выходное напряжение, в В.
5. Форма Uвых. Подаваемое на нагрузку напряжение бывает в виде чистой синусоиды (у моделей класса On-Line и частично у устройств категории Line-Interactive), аппроксимированной синусоиды (при ШИМ) и меандра.
6. Ширина диапазона Uвх, в рамках которого UPS стабилизирует питание, не переходя на АКБ. Может зависеть от нагрузки. Чем шире этот диапазон, тем дольше прослужит АКБ.
7. Частота Uвх, в Гц – допустимый диапазон колебаний частоты сети. Обычно допускается отклонение ±1 Гц.
8. Коэффициент отклонения графика Uвых от синусоиды, в %.
9. Крест-фактор – соотношение максимального и среднего значения потребляемого тока, определяется формой Uвх.
10. Наличие функции холодного старта – она подразумевает включение UPS при отсутствии сетевого напряжения.
11. Допустимая нагрузка, в % к номинальной мощности – отражает стойкость UPS к ваттным перегрузкам.
12. Срок службы АБК, в годах – зависит от типа используемых батарей и условий их использования.

Виды мощности

Планируя подобрать ИБП по параметрам, необходимо в первую очередь учесть его мощность. В инструкции указывается полная или выходная мощность – S, измеряемая в ВА. Рассчитывается она как произведение среднеквадратичных величин тока и напряжения. Графически она определяется суммированием активной и реактивной части.

Активной называется мощность, потребляемая техникой (Р, в Вт). Она исчисляется как произведение полной мощности на cos угла сдвига фаз.

Реактивная мощность (Q, в варах) отражает потери в проводах из-за действия реактивного тока. Исчисляется как произведение полной мощности на sin угла сдвига фаз. При отсутствии таких потерь активная мощность равна выходной.

Критерии выбора ИБП

При выборе источника бесперебойного питания ключевую роль играют:

1. Тип прибора.
2. Его мощность.
3. Тип и характеристики аккумуляторной батареи. Лучшими считаются Li-ion модели, включая их подвид на основе литий-железо-фосфата. Емкость выбирается с учетом потребляемой мощности техники и достаточного времени его автономной работы при перебоях с электроснабжением.
4. Число и конфигурация доступных разъемов для подключения техники – они должны соответствовать друг другу.

Резервные модели (категории Off-Line) используются в условиях стабильно работающей электросети, для которой не свойственны скачки напряжения. Они оберегают технику только от непредвиденного отключения электричества и обеспечивают время работы 5–10 минут.

Линейно-интерактивные ИБП обладают сложной схемой, которая при скачках напряжения позволяет не переходить на работу от АКБ, а задействовать для выравнивания напряжения собственный трансформатор. И только если это невозможно, включается АКБ. Такие модели рекомендуются для электросетей с частыми скачками напряжения.

ИБП с двойным преобразованием работают по еще более сложной схеме – с подачей электроэнергии и от АКБ, и от сети. Благодаря этому риск обесточивания нагрузки или ее выхода из строя сводится к нулю. Такие модели дорогостоящие и обычно используются для группы ПК.

Подходящая мощность ИБП зависит от потребления подсоединяемых к нему устройств, например:

• для львиной доли домашних компьютеров подходят UPS на 300–500 Вт;
• для игровых конфигураций с высокопроизводительным процессором и мощной видеокартой – используются модели на 600–1000 Вт.

В предыдущей статье нашего блога повествуется о том, как выбрать BMS плату для LiFePO4 аккумулятора.

Как выбрать ИБП (UPS) — andpro.ru

В момент принятия решения неподготовленному покупателю трудно переварить такой поток информации. Поэтому он обращается к знакомым любителям компьютерной электроники или действует по велению магазинного консультанта.

Этот материал для тех, кто хочет знать, как выбрать ИБП самостоятельно, — оптимальный по цене и подходящий по всем параметрам для конкретной задачи. Итак, начнём.

Цель использования ИБП

Главная задача любого UPS — обеспечить надежное питание подключенного оборудования, недоступное в обычных электросетях. Этот прибор выполняет две основные функции:

• Защищает аппаратуру от кратковременных и длительных всплесков напряжения, а также других нарушений электроснабжения. При этом некоторые ИБП также способны стабилизировать параметры питания в заданном диапазоне.

• Подключает резервный источник питания (аккумуляторную батарею), когда отсутствует напряжение в первичном источнике — сети переменного тока. Таким образом, UPS обеспечивает непрерывность электроснабжения.

Источники бесперебойного питания, как правило, используют:

• В быту и офисе — когда нужно защитить оборудование от скачков напряжения, предотвратив его возможный выход из строя. В случае с ПК прибор позволяет завершить его работу без потери данных при отключении электроэнергии.

• В промышленности — чтобы обеспечить стабильность технологических процессов. Это важно, поскольку даже кратковременное нарушение электроснабжения без использования ИБП может привести к остановке производства.

• Для систем безопасности — когда критически необходима возможность продолжительного функционирования оборудования после отключения основного источника электроснабжения, а также защита системы от перегрузок и КЗ.

Виды источников бесперебойного питания

По назначению UPS подразделяются на три основные категории:

Для компьютера и монитора (бытовые) — приборы невысокой мощности (обычно до 1000 В·А), построенные на схемах Off-Line (резервные) или Line-Interactive (интерактивные). Таких ИБП вполне достаточно, чтобы защитить вычислительную технику от скачков напряжения и предотвратить потерю данных при отключении электричества.

Пример широко распространённой модели этого уровня — APC Back-UPS 500VA (BK500EI).

Для серверного оборудования (серверные) — более сложные устройства на схеме Line-Interactive или On-Line с точной стабилизацией напряжения и частоты, байпасом и коррекцией коэффициента мощности. Для таких ИБП часто доступна горячая замена батарей и подключение внешних аккумуляторов, повышающих время автономной работы.

Пример серверной модели — APC Smart-UPS 1500VA RM (SMT1500RMI2U).

Для ЦОД и промышленности (высокомощные) — вторичные источники электроснабжения, обеспечивающие защиту аппаратуры высокой мощности самого разного назначения. Подобные UPS отличаются крупными размерами и богатыми функциональными возможностями, необходимыми для гибкой настройки оборудования.

Пример решения такого уровня — APC Symmetra PX 16000VA (SY16K48H-PD).

Основные критерии выбора ИБП

Источники бесперебойного питания отличаются множеством параметров, главные из которых — мощность и схема построения. Первый из них указывает, на какую общую нагрузку рассчитан прибор, второй — на степень защиты и соответствие поставленной задаче. Обе характеристики мы подробно разберём в настоящей статье.

Также при выборе ИБП учитывают:

• Тип входного разъёма для соединения прибора с основным источником электроснабжения. Большинство моделей массового сегмента запитываются через IEC-320 C14/C20 или стандартный шнур с защитным заземлением (Schuko), для предприятий — через Hard Wire / клеммную колодку.

• Тип выходных разъёмов для подключения нагрузки. Этот параметр подбирают под подключаемые устройства. Большинство массовых ИБП оснащены несколькими выходными разъёмами IEC-C320 C13/C19 или розетками системы Schuko, решения для предприятий подключаются через Hard Wire / клеммную колодку.

• Время переключения ИБП на питание от аккумуляторной батареи. Чем оно меньше, тем ниже вероятность, что в этот момент произойдёт перезагрузка или иной сбой. Характеристика актуальна только для интерактивных и резервных ИБП.

• Входное напряжение сигнала, измеряемое в вольтах. Этот параметр может быть важен для конкретного оборудования. У массовых источников бесперебойного питания обычно входное напряжение имеет значение 230, реже — 220 В. В свою очередь, оборудование старшего сегмента позволяет задавать напряжение с шагом 1-5 В.

Кроме основных критериев, могут играть роль наличие ЖК-экрана и интерфейсных портов (RS-232, USB, RJ-45), возможность установки карт мониторинга и управления SmartSlot, форм-фактор, возможность подключения внешних батарей и другие критерии.

Схемы построения ИБП

От этого параметра зависит обеспечиваемая прибором степень защиты, амплитуда выходного сигнала, габаритные размеры и, конечно, стоимость. Существуют три основных схемы построения ИБП:

Резервная (Off-Line, Standby) — самый простой вариант, при котором нагрузка получает питание от электросети, а прибор лишь фильтрует возможные помехи. Когда напряжение пропадает или выходит за границы заданного диапазона, UPS переключает оборудование на питание от аккумуляторной батареи с помощью инвертора. При восстановлении электроснабжения от первичного источника нагрузка снова переключается на электросеть.

Пример резервного ИБП — Powercom WOW 500VA (WOW-500U).

Интерактивная (Line-Interactive) — более сложная схема, которая, в отличие от резервной, оснащена простым стабилизатором. При незначительных нарушениях работы электросети такой прибор может корректировать выходное напряжение без использования батареи. Кроме этого, интерактивные ИБП обычно имеют меньшее время переключения на аккумуляторы, чем модели, основанные на резервной схеме.

Пример такого прибора — APC Back-UPS 500VA (BX500CI).

Интерактивные с чистой синусоидой (Line-Interactive Sin) — ещё более высокий класс UPS, который подходит не только для устройств с импульсными БП, но и оборудования, использующего трансформаторные БП и асинхронные двигатели (например, котлы). Такая техника чувствительна к качеству напряжения, из-за чего использование обычного линейно-интерактивного или резервного ИБП с аппроксимированной формой сигнала может вывести её из строя.

Пример подобного прибора — Powercom Infinity 1100VA (INF-1100).

С двойным преобразованием (On-Line) — лучшее, но и самое дорогое решение для защиты критически важного и требовательного к качеству электропитания оборудования. Главный плюс таких моделей — отсутствие переключения на батарею (так называемое «нулевое время переключения»). Их аккумуляторы постоянно включены в сеть, поэтому полностью исключена вероятность сбоя при отключении электроснабжения. Кроме того, ИБП с двойным преобразованием создают выходной сигнал с чистой синусоидой, благодаря чему подходят для аппаратуры с любыми блоками питания.

Пример — APC Smart-UPS SRT 3000VA (SRT3000XLI).

Какую же схему выбрать?

Ответ на этот вопрос зависит исключительно от области применения ИБП.

Резервные или интерактивные — оптимальный вариант для компьютера и монитора, блоки питания которых сами выпрямляют и фильтруют напряжение. Соответственно, нет смысла платить больше за UPS с синусоидальным сигналом типа Line-Interactive Sin или On-Line. Кроме этого, модели на резервной или интерактивной схеме компактны и почти всегда бесшумны, что важно в условиях дома или офиса.

Интерактивные с чистой синусоидой — разумный выбор для защиты оборудования с асинхронными двигателями, например, котлов. Подобные ИБП не так дороги, как On-Line, при этом обеспечивают необходимые характеристики.

С двойным преобразованием — решение для серверов, рабочих станций и любого оборудования, требовательного к качеству выходного сигнала. Такие UPS обеспечивают высочайшую надёжность, однако и стоят в несколько раз дороже моделей остальных типов.

Выходная мощность

От этого параметра зависит, какую общую нагрузку способен выдержать ИБП. Он может быть указан:

• В вольт-амперах (В·А, V·A) — полная мощность, одна часть которой совершает работу (активная), другая — передаётся электромагнитным полям цепи (реактивная). Другими словами, это общая мощность, потребляемая из сети.

• В ваттах (Вт, W) — активная (потребляемая) мощность, которая преобразуется в энергию или совершает работу. Именно она выдаётся нагрузке.

Возникает вопрос: зачем указывают полную мощность в вольт-амперах?

Дело в том, что значение активной мощности, то есть потребляемой прибором-потребителем, зависит от его коэффициента мощности (далее — КМ). В зависимости от характеристик блока питания, этот показатель может иметь значение от 0,55 до 0,96. Умножив вольтамперную характеристику на КМ, мы получаем активную мощность нагрузки в ваттах.

Чтобы не усложнять выбор потребителям и установить какой-то минимальный запас, производители ИБП обычно считают КМ равным 0,6. В этом случае про ИБП на 800 В·А можно сказать, что он рассчитан на нагрузку с активной мощностью до 480 Вт (800*0,6).

Однако у современных блоков питания с коррекцией КМ (PFC) эта характеристика может быть выше. Например, у моделей, сертифицированных по программе 80 PLUS, КМ равен минимум 0,9 при 100 % нагрузке. В этом случае нужно понимать, что два 480-ваттных БП — с PFC и без него — могут иметь разную активную мощность в пределах от 280 до 460 Вт. Поэтому сравнивать стоит только активную мощность ИБП (В·А*0,6) и нагрузки.

Рассчитываем мощность

Чтобы правильно выбрать этот параметр, обычно рекомендуют суммировать активные мощности подключаемых к ИБП устройств, затем прибавить к полученному значению 20-30 % — это и будет оптимальное значение в ваттах. В этом случае вы получаете немалый запас, который полезен при возможном увеличении нагрузки на прибор или в ситуации, когда все подключенные устройства работают на пике своей производительности.

В случае со стандартным компьютером и монитором обычно выбирают ИБП с мощностью от 500 до 1000 В·А — его схемотехника рассчитана на такую нагрузку (батарея не в счёт, о ней в следующем разделе). Для серверов, систем хранения данных и сетей начального уровня — 1-5 кВ·А, для ЦОД, корпоративных сетей и промышленности — от 5 кВ·А и выше.

Время автономной работы ИБП

Этот параметр зависит от характеристик аккумуляторов и мощности аппаратуры, подключенной к UPS. В большинстве случаев от бытовых моделей источников бесперебойного питания не ждут высоких показателей — достаточно нескольких минут на завершение работы ПК.

Как правило, производитель указывает примерное время автономной работы ИБП при нагрузке, на которую он рассчитан. В качестве примера рассмотрим популярную модель APC Back-UPS 700VA (BE700G-RS) с 12-В батареей на 9 А·ч.

Такой аккумулятор обеспечит питание 200-ваттной нагрузки в течение 7-8 минут. При максимально допустимой мощности (~400 Вт) время уменьшится примерно до 2 минут. Выбор другой модели с двумя аналогичными батареями удвоит мощность нагрузки до 400 Вт при тех же 7-8 минутах либо увеличит время до 17-24 минут при значении 200 Вт.

Каким же должно быть минимальное время автономной работы UPS при его номинальной нагрузке? Правильный ответ — около 5 минут. В этом случае прибор сможет выполнять свою функцию (давать возможность корректно завершить работу ПК при отключении электроснабжения) даже спустя пару лет с момента покупки.

Типы корпусов ИБП

Источники бесперебойного питания представлены в разных форм-факторах, которые выбирают в зависимости от области применения устройства.

Самые популярные варианты:

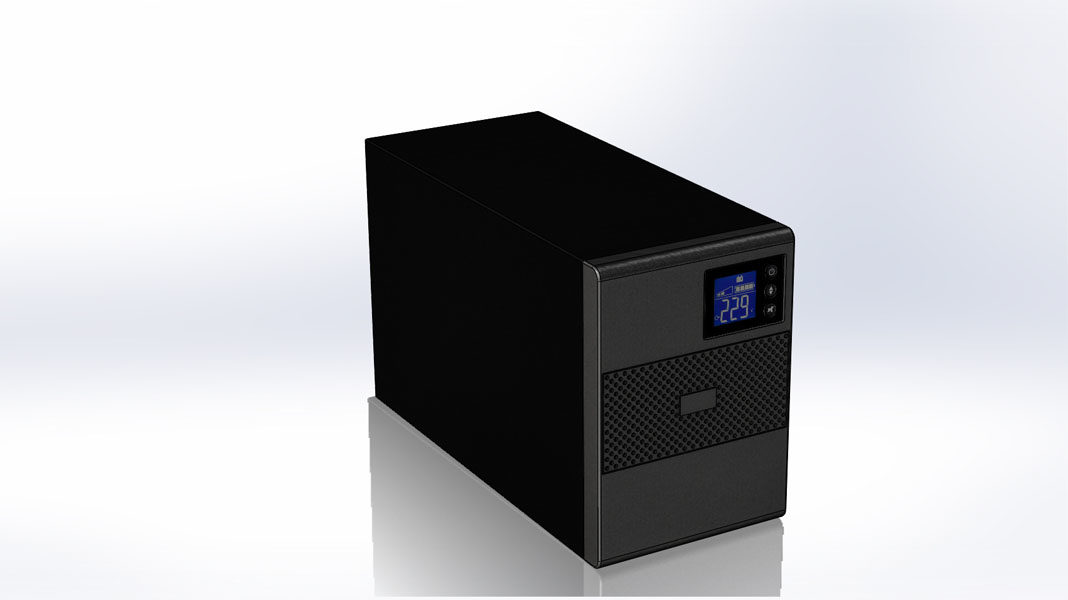

• Tower — корпус башенного типа, который занимает минимум места на столе или под ним. Как правило, в таких ИБП индикаторы/экран и кнопка питания находятся спереди, входные и выходные разъёмы — сзади.


Пример подобной модели — Powercom RAPTOR 600VA (RPT-600A).

• Brick — такие UPS выполнены в корпусе, лежащем на широкой грани. Они занимают больше места на столе, при этом удобнее, когда нужно быстро подключить или отключить устройство. Кроме того, некоторые приборы форм-фактора Brick оснащены креплением для монтажа на стену.

Пример — APC Back-UPS 550VA (BE550G-RS).

• Rack — ИБП, предназначенные для установки в телекоммуникационный шкаф или стойку. Большинство подобных моделей относятся к серверным.

Пример — APC Smart-UPS 750VA RM (SUA750RMI1U).

• Rack/Tower — универсальные модели, которые могут быть установлены в стойку или отдельно — в вертикальном положении.

Пример такого решения — APC Smart-UPS RT 1000VA RM (SURT1000RMXLI).

Какой же форм-фактор выбрать?

Для дома и офиса оптимальные варианты — Tower и Brick. Любой из них можно расположить на столе или под ним, второй — повесить на стену. Для профессиональных задач выбирают Rack или универсальный Rack/Tower, который можно использовать как в стойке, так и в виде устройства, расположенного вертикально и занимающего минимум пространства.

Замена батарей

В любом источнике бесперебойного питания аккумуляторы постепенно теряют свои свойства. Как правило, о необходимости замены батареи уведомляет сам UPS соответствующим индикатором.

В зависимости от модели, эту процедуру может выполнить сам пользователь или сервисный центр компании продавца — когда требуется разборка прибора. Во втором случае рекомендуем не нарушать это правило эксплуатации, чтобы сохранить гарантию на ИБП.

Производители

Согласно статистике издания «Бестселлеры IT-рынка», в России самыми крупными поставщиками источников бесперебойного питания в массовом сегменте являются компании APC by Schneider Electric, Powercom и Ippon. На эти марки приходится максимум продаж UPS типа Line-Interactive и Off-Line.

В более старших сегментах высокие показатели имеют APC by Schneider Electric, Eaton, Delta Electronics и другие компании, в том числе малоизвестные на рынке. Они лидируют по продажам дорогих и мощных моделей, которые выходят за рамки потребностей домашнего и офисного использования.

ИБП любого из этих брендов можно смело рекомендовать как надёжные изделия от ведущих игроков на рынке устройств по управлению электропитанием.

Рейтинг ИБП

Предлагаем вашему вниманию краткий обзор пяти источников бесперебойного питания, каждый из которых заслуживает право называться одним из лучших для своих задач.

Бюджетный на интерактивной схеме — Powercom IMPERIAL 525VA (IMP-525AP)

Эта модель способна обеспечить резервным питанием до трёх устройств с общей мощностью 315 Вт. Кроме этого, предусмотрены две розетки, обеспечивающие защиту подключенного оборудования от всплесков напряжения, перегрузок и КЗ. Использование интерактивной схемы обеспечит стабилизацию напряжения в заданном диапазоне без переключения на питание от батареи.

Недорогой от лидера рынка — APC Back-UPS 500VA (BK500EI)

Эта одна из простых моделей от самого известного производителя ИБП. Она основана на резервной схеме и оснащена четырьмя выходными разъёмами IEC-C320 C13 (компьютерными). Прибор защитит подключенное оборудование общей мощностью до 300 Вт от скачков напряжения, перегрузок и коротких замыканий.

Доступный с двойным преобразованием — Eaton 9SX 1000VA(9SX1000IR)

Этот UPS башенного типа обеспечит высококачественное питание для серверов и важного телекоммуникационного оборудования с общей мощностью до 900 Вт. Благодаря поддержке внешних батарейных блоков прибор можно легко модернизировать, а наличие слота SmartSlot позволит расширить возможности управления ИБП.

Универсальный с двойным преобразованием — Ippon Innova RT 1500VA (621778)

Этот ИБП предназначен для серверного и сетевого оборудования. Он обеспечит резервным питанием до восьми устройств с общей мощностью 1350 Вт. К прибору можно подключить внешние батарейные блоки, что увеличит время автономной работы при отсутствии электроснабжения. Модель Ippon Innova RT 1500VA может эксплуатироваться как в стойке (размер — 2U), так и отдельно, в вертикальном положении.

Для серверов и чувствительного оборудования — APC Smart-UPS 1500VA (SMT1500I)

Этот ИБП башенного типа обеспечит питанием до 8 устройств с общей мощностью до 980 Вт. Модель построена на интерактивной схеме с чистой синусоидой, что делает её подходящей для оборудования, чувствительного к форме выходного сигнала. Прибор оснащён слотом SmartSlot для более гибкого управления, а также поддерживает горячую замену основной батареи.

Надеемся, этот материал помог вам понять матчасть по ИБП.

Удачного выбора!

виды ИБП

ИБП для бизнеса.

Аварийные отключения электроснабжения происходят не очень часто, но всегда неожиданно. Зачастую компании оказываются не готовыми к внезапной остановке бизнес-процессов, и не имеют представления, какие затраты повлечет за собой такой перерыв в электропитании. Обычно отключения электроэнергии в государственных энергосистемах длятся всего несколько часов, но в связи с большой изношенностью распредсетей в регионах перерывы в энергоснабжении могут достигать и нескольких дней. Отсутствие электроэнергии полностью парализует деятельность компаний в сфере банковских и финансовых услуг. Банкам и другим бизнес-структурам для осуществления операций на базе ИТ-технологий крайне необходима надежная инфраструктура., в первую очередь бесперебойное электроснабжение. Надёжное и качественное электропитание бизнес-оборудования способен обеспечить источник бесперебойного питания (ИБП).

В отличие от генератора, он бесшумен и мгновенно переключает нагрузки на питание от батарей. Для обеспечения чувствительной к качеству напряжения офисной техники требуется ИБП, формирующий чистое синусоидальное напряжение во всем диапазоне мощности. Применение ИБП с несинусоидальным выходным напряжением ИБП, может привести к неисправностям дорогостоящих приборов. Для электроснабжения бизнес-оборудования рекомендуется применять источники со стабилизацией напряжения.

ИБП для дома и дачи.

Основной задачей источника бесперебойного питания для дома и дачи является электроснабжение коттеджа или загородного дачного дома при отключении или сбоях электропитания, аварии на основной электролинии. При восстановлении напряжения в основной сети, ИБП автоматически переключит нагрузку обратно на эту линию. Кроме этого, ИБП имеет защиту от перепадов напряжения и стабилизирует его для дома, обеспечивает резервное электропитание домашних приборов, компьютеров, коммуникаторов и т.п., которые должны функционировать и при отключении сетевого электричества. Отключение электроснабжения в доме случается особенно часто вследствие аварии на линии электропередачи (ЛЭП). Обрыв проводов ЛЭП в результате сильного ветра, падения деревьев, ледяного дождя, как правило, устраняется довольно долго. Короткое замыкание или перегрузка трансформатора на питающей подстанции устраняется быстрее. Чем дальше дом удален от трансформаторной подстанции, тем выше вероятность наступления аварии на линии. Гарантировать бесперебойное электроснабжение может инверторный источник бесперебойного питания с резервными аккумуляторными батареями достаточной емкости.

ИБП для компъютера.

ИБП для питания компъютерных систем должны обеспечивать функцию фильтрации питающего напряжения и сглаживание кратковременных импульсов с незначительной амплитудой. Помимо этого, источник бесперебойного питания снижает количество паразитных шумов в электросети, а также обеспечивает резервирование энергии в случае отключения электросети. Кроме того, использование ИБП дает возможность предохранить высокоточную микропроцессорную аппаратуру от перегрузок и сбоев по электропитанию. В зависимости от аппаратных возможностей и программного обеспечения ИБП контролирует состояние источника питания, а также отображает частоту переменного тока и уровень напряжения в сети. Кроме того, ИБП автоматически перезапускает подключенные приборы после возобновления электроснабжения. Основными характеристиками ИБП для питания компьютеров являются выходная мощность, период переключения , период автономной работы а также диапазон сетевого напряжения с которым совместим ИБП.

ИБП для котла

Работа современных отопительных систем, оснащенных газовыми автоматическими котлами и электрическими циркуляционными насосами, невозможна без надежного электроснабжения. При аварийных отключениях электроэнергии в зимнее время теплоноситель в системе отопления может замерзнуть и разорвать трубы, что потребует дорогостоящего ремонта.

Применение источника бесперебойного питания практически полностью решает проблему с электроснабжением котла.

Время автономного электроснабжения определяется ёмкостью внешних аккумуляторов, работающих с ИБП. Оптимальное время работы системы резервного электроснабжения для устройств отопления составляет 8–12 часов.

Основные требования для ИБП для котлов отопления:

· Достаточно длительный период автономной работы (до нескольких суток) для чего емкость аккумуляторов ИБП должна составлять не менее 100 А-ч.

· Наличие функции стабилизации выходного сетевого напряжения;

· Форма напряжения должна быть строго синусоидальной (для обеспечения работы электродвигателей насосов)

· Минимальное время при переключения ИБП на аккумуляторные батареи (без отключения автоматики котла)

ИБП для медицины.

Сбои и перегрузки в сети способны вывести из строя дорогостоящее медицинское оборудование. К источникам бесперебойного питания для медицины предъявляются самые высокие требования по качеству электроснабжения, надежности в работе, перегрузочной способности.

ИБП в медицинской сфере используются для обеспечения бесперебойного электроснабжения таких объектов как операционные блоки, реанимационные отделения, системы аварийного освещения, медицинские холодильники, магнитно-резонансные томографы, консоли , лабораторные отделения, ангиографические установки, рентгеновские установки , отделения лучевой диагностики, отдельно стоящие корпусы медицинских учреждений и многое другое.

ИБП для насоса

Насосное оборудование систем отопления и водоснабжения работает от электрической сети и, как правило, при аварийных отключениях электроэнергии здание остается без тепло и водоснабжения. Мгновенное прекращение циркуляции воды в системе отопления при остановке насоса приводит к ее перегреву в котле, что может вывести из строя отопительный котел. Для обеспечения нормальной работы насосного оборудования при сбоях электроснабжения применяют источники бесперебойного питания.

Выбор модели ИБП зависит от мощности насоса (с учетом 5-кратного пускового тока) и желаемого времени автономной работы, выходное напряжение должно быть строго синусоидальным. Предпочтительны ИБП с внешними аккумуляторами, обеспечивающими длительное время автономной работы.

Целесообразно установить общий ИБП одновременно для газового котла и насоса.

ИБП для пожарно-охранной сигнализации.

В современных охранных и охранно-пожарных сигнализациях, как и в системах контроля доступа, присутствуют микропроцессорные элементы особо чувствительные к сбоям электропитания, однако их бесперебойная работа крайне важна!

Система сигнализации должна функционировать всегда, независимо от отключений и перегрузок электросети. В противном случае охраняемый объект останется без охраны. Известны случаи, когда грабители специально обесточивали объект, чтобы вывести из рабочего состояния охранную сигнализацию и проникнуть на охраняемую территорию. Таким образом, для систем пожарно-охранной сигнализации, использование резервных источников питания является обязательным. Как правило, ИБП для пожарно-охранной сигнализации обеспечивает питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети в основном режиме и автоматический переход на резервное питание от встроенной аккумуляторной батареи в резервном режиме при отключении электрической сети.

ИБП для серверов (в стойку)

Стабильность функционирования серверов, систем хранения информации напрямую зависит от надежности энергоснабжения технических устройств. Вынужденный простой компьютерного оборудования продолжительностью даже в несколько минут может привести к серьезным сбоям в работе информационных систем и, как следствие, к значительным убыткам. Защита электропитания позволяет практически исключить риск потери данных вследствие внезапного отключения напряжения в сети.

Для электроснабжения серверов применяют ИБП типа онлайн (online) которые в процессе работы выполняют преобразование получаемого из электросети переменного тока сначала в постоянный, а затем обратно в переменный заданного напряжения и частоты. Если отклонение величины напряжения в сети превышает допустимые пределы, ИБП переключается на питание от аккумуляторных батарей, преобразуя получаемый от них постоянный ток в переменный. Такая схема обладает высокой надежностью и обеспечивает отсутствие переходных процессов на выходе ИБП, поэтому ИБП типа онлайн чаще всего применяют для защиты серверов, сетевых коммутаторов и т.п. оборудования, которое функционирует в круглосуточном режиме.

В составе ИБП для питания серверов должен быть стабилизатор напряжения для поддержания стандартного уровня напряжения на выходе источника вне зависимости от скачков напряжения питающей сети. Во многих ныне выпускаемых ИБП типа онлайн предусмотрена энергосберегающая функция, автоматически переключающая устройство в обходной режим (bypass) при соответствии параметров внешнего электропитания установленным нормативам.

Для правильного выбора серверного ИБП следует учитывать большое количество технических параметров, таких как:

· Мощность;

· Выходное напряжение;

· Время автономной работы от аккумуляторной батареи;

· Диапазон входного напряжения;

· Время реагирования;

· Исполнение по виду монтажа;

· Габариты и дизайн и т.п.

ИБП для торговли.

Современные торговые предприятия, начиная от небольших торговых точек и до крупных сетевых гипермаркетов, активно используют в своей деятельности самый широкий спектр специализированного электронного торгового оборудования. К нему относятся различные виды контрольно-кассовых машин, сканеры штрих-кода, электронные весы, системы видеонаблюдения и пожарно-охранной сигнализации, компьютерное оборудование.

Схемы торгового оборудования содержат микропроцессорные модули, крайне чувствительные к различным сбоям и искажениям питающего напряжения.

При аварийных отключениях электроэнергии торговое оборудование при отсутствии источника бесперебойного питания не работает, приходится закрывать магазин до возобновления электроснабжения. Это приводит к снижению товарооборота и убыткам.

Магазины, торгующие скоропортящимися продуктами и эксплуатирующие разнообразное холодильное оборудование, особенно в летний период, во избежание порчи товара при сбоях в электросети просто необходимо оснастить источником бесперебойного питания соответствующей мощности и автономности.

ИБП для ЦОД

В центре обработки данных (дата-центре) размещается оборудование для обработки и хранения информации:

· Высокопроизводительные серверы для хранения и обработки информации.

· Сетевое оборудование, обеспечивающее обмен данными.

· Инженерные системы, обеспечивающие функционирование ЦОД.

· Системы безопасности, которые защищают Дата-центры от нежелательных вторжений.

Основной показатель работы ЦОД — отказоустойчивость, надежность в работе.

Стандарт США TIA-942 выделяет четыре уровня надёжности ЦОД:

• Уровень 1 (N) — неисправность оборудования приводит к остановке работы всего дата-центра; в дата-центре отсутствуют резервные источники электроснабжения и источники бесперебойного питания; инженерная инфраструктура не зарезервирована;
• Уровень 2 (N+1) — имеется небольшой уровень резервирования; в ЦОД имеются резервные источники электроснабжения, однако проведение ремонтных работ вызывает остановку работы дата-центра;
• Уровень 3 (2N) —предусмотрена возможность проведения ремонтных работ оборудования без остановки работы дата-центра; инженерные системы имеют однократное резервирование, имеется несколько каналов распределения электропитания и охлаждения, однако постоянно активен только один из них;
• Уровень 4 (2(N+1)) — допускается выполнение любых работ без остановки работы дата-центра; оборудование имеет двойной резерв, бесперебойное питание представлено двумя ИБП, каждый из которых уже зарезервирован по схеме N+1).

Данные уровни надежности достигаются применением для резервирования электроснабжения ЦОД соответствующих требованиям.

К использующимся в ЦОД источникам бесперебойного питания предъявляются специальные требования: устройство должно быть высоконадежным, иметь высокий КПД и достаточную мощность. Для современных сверхплотных ЦОД нужны компактные ИБП, предназначенные для использования с внешними аккумуляторами, шкафами. Их мощность может составлять 200-300 кВА в зависимости от модели поддерживает различные режимы зарядки и легко адаптируется под конкретные требования резервного питания.

ИБП для станков.

Современное высокоточное станочное оборудование, как правило, оснащается интеллектуальным ЧПУ, позволяющим достаточно быстро перенастраивать станок. Но сложная электронная составляющая предъявляет повышенные требования к качеству электроснабжения. Отклонения и перебои напряжения промышленной сети могут привести к повреждению обрабатываемой заготовки, программного обеспечения и даже вывести из строя сам станок.

Для работы со станочным оборудованием применяются мощные ИБП с трехфазным входом и выходом, построенные по схеме двойного преобразования. Такая конструкция ИБП позволяет избавиться от всех проблем внешней электросети и обеспечить подключенное промышленное оборудование стабилизированным электропитанием.

Применение ИБП обычно позволяет станкам небольшой мощности продолжить работу, а мощным обрабатывающим центрам – безаварийно завершить цикл процесса обработки детали в случае внезапного отключения электроэнергии в производственном помещении.

В этой роли ИБП действительно очень полезен, так как позволит уберечь обрабатываемую заготовку от порчи и штатно остановить оборудование без повреждения системы ЧПУ и программного обеспечения и потери данных.

Модульные мощные ИБП

Модульный источник бесперебойного питания конструктивно имеет общий корпус, в котором смонтировано несколько идентичных силовых модулей определенной мощности. Силовые модули представляют собой полностью независимые полноценные отдельные ИБП. Как правило, устройство модульного ИБП позволяет извлекать неисправные модули и заменять их на ходу, без отключения устройства и перерыва в электроснабжении потребителя, что очень важно для многих видов электронного оборудования. Для устранения неисправности модульного источника достаточно иметь один запасной модуль. В модульном ИБП все коммуникации находятся внутри корпуса источника, что уменьшает риск сбоя системы из за электрических наводок на соединительные управляющие кабели.

Модульные ИБП по сравнению с моноблочными источниками более компактны, позволяют легко повысить мощность системы установкой дополнительных силовых модулей, имеют более высокую надежность, не нуждаются в высококвалифицированном обслуживающем персонале, имеют низкие эксплуатационные расходы.

Цена модульного ИБП как правило выше, чем на моноблочный аналог.

Примерная стоимость модульного ИБП на мощность 50 кВА превышает 20 000 USD и зависит от количества устанавливаемых модулей в шкафу.

Промышленные трехфазные ИБП.

Промышленные трехфазные источники бесперебойного питания предназначены для обеспечения бесперебойного энергоснабжения высокоответственных технологических процессов на производственных предприятиях, нефтегазовых комплексах, химических производствах, объектах энергетики, энергопитания коммуникационных систем, ЦОД интернет провайдеров, мобильных телесистем и т.п. Сбои электроснабжения таких потребителей способны вызвать самые серьёзные негативные последствия вплоть до аварий и взрывов и привести к огромным убыткам.

Условия эксплуатации у промышленных и офисных ИБП заметно отличаются. Если для офисных помещений температура и влажность являются постоянными и изменяются не сильно, то на промышленных объектах эти характеристики могут быть самыми разными.

Промышленные ИБП должны надежно работать, находясь под воздействием интенсивных электромагнитных полей, могут быть рассчитаны на эксплуатацию в условиях повышенной вибрации.

Источники бесперебойного питания, установленные непосредственно в цехах промышленного предприятия обычно изготавливается в пылезащищенном исполнении и обеспечивают безотказную работу в широком диапазоне температур.

Промышленные ИБП должны иметь крайне высокую степень надежности работы и длительный (15-20 лет) срок эксплуатации.

Уличные ИБП.

Уличные источники бесперебойного питания применяются для электроснабжения систем видеонаблюдения, охранно-пожарной сигнализации, освещения и других задач. Такие ИБП обычно применяются на занимающих большие площади автостоянках, складских терминалах, на территории промышленных предприятий. Такое размещение ИБП обеспечивает качественное бесперебойное электроснабжение большого количества датчиков, приборов и камер по периметру охраняемой площади.

К уличному исполнению источников бесперебойного питания предъявляются специальные требования. Уличные ИБП должны работать в широком температурном диапазоне от -50 до +50 ⁰С, выдерживать ветровую нагрузку, воздействие солнечных лучей, атмосферные осадки в виде дождя и снега, грозовые разряды. Обычно уличные ИБП выпускаются в пылеводозащитных корпусах с антикоррозионным покрытием. Существуют уличные ИБП в специальном вандалозащитном исполнении, при этом уличный источник решает следующие основные задачи:

· Электроснабжение подключенных потребителей напряжением со стабилизированными параметрами;

· Автоматическое переключение в автономный режим при возникновении сбоев и перегрузок в электросети и обратный переход при нормализации электроснабжения;

Другие виды ИБП.

Ведущие производители систем бесперебойного питания создают различные виды специальных ИБП для решения практически любых задач в области защиты электропитания по индивидуальным требованиям заказчика.

Например, на морских и речных судах, а также различных морских объектах широко применяются специализированные морские системы бесперебойного питания, характеристики которых соответствуют корабельным требованиям к условиям эксплуатации.

Сейсмостойкие промышленные источники постоянного оперативного тока и источники бесперебойного электропитания с возможностью нормальной работы в зонах с высокой сейсмической активностью (землетрясения до 9 баллов) имеют высокую вибропрочность, виброустойчивость, сейсмостойкость.

Выпускаются также специальные взрывозащищенные ИБП для применения в шахтах и горных выработках, ИБП для работы в условиях химически агрессивной среды, в условиях сильных электромагнитных полей и многие другие виды.

Перейти к полной версии Перейти к мобильной версии

Словарь терминов — Источники бесперебойного питания

Технические характеристики

Тип

Тип ИБП.
Все источники бесперебойного питания по принципу работы подразделяют на три группы. Это линейно-интерактивные, резервные, ИПБ с двойным преобразованием.
Резервные источники бесперебойного питания (или off-line). Это простейшие источники бесперебойного питания. У подобных приборов прост тип работы: если в электрической сети напряжение нормальное, то оно применяется для питания нагрузки, если электрической сети напряжение пропадает или оно падает ниже пороговой величины, то источник бесперебойного питания переходит в автономный режим. В данном режиме постоянное напряжение, поступающее от аккумуляторной батареи, проходит преобразование в напряжение переменного типа (зачастую 220 В), только после этого оно и подается на нагрузку.
Резервные источники бесперебойного питания на продолжительное время работы от аккумуляторов не рассчитаны (время автономной работы составляет до 15 минут), за это время пользователю следует сохранить на ПК всю информацию и корректно завершить работу ОС.
Резервные источники бесперебойного питания служат с целью защиты отдельных офисных или домашних персональных компьютеров и периферийных устройств невысокой стоимости.
Специалисты советуют применять такие источники бесперебойного питания в условиях «нормальной» электросети. Главное предназначение источников бесперебойного питания резервного типа – это защита ПК от полного пропадания напряжения в электросети, в случае постоянных скачков напряжения в электрической сети аккумуляторы источника бесперебойного питания быстро садятся.
Плюсы офф-лайновых источников бесперебойного питания – невысокая цена, большой КПД, невысокий уровень шума.
Источники бесперебойного питания линейно-интерактивные – это логическое продолжение источников бесперебойного питания резервных. Отличия – усложненное техническое устройство. Такие линейно-интерактивные ИБП гарантируют отличные эксплуатационные характеристики.
В схеме линейно-интерактивных ИБП имеется регулирующий элемент, он дает возможность ИБП функционировать в широком диапазоне и пониженного напряжения, и повышенного напряжения электросети не применяя аккумуляторы. В случае изменения вниз или вверх входного напряжения от номинального значения, осуществляется переключение на ближайшие отводы от обмотки автотрансформатора, из-за такого решения на выходе источника бесперебойного питания напряжение будет стабильным.
Почти все подобные ИБП гарантируют синусоидальное выходное напряжение, это сильно снижает на выходе всплески напряжения в случае смена режима работы, а также увеличивает стабильность функционирования подсоединенной к ИБП нагрузки.
Линейно-интерактивные ИБП следует применять в условиях «некачественной» электросети, где значение напряжения очень сильно отклоняется от номинала.
Продолжительность автономной работы почти у всех ИБП этого вида невелико (не более 20 мин), приборы данного типа подходят для защиты рабочих станций, компьютеров, файл-серверов и периферии.
Источники бесперебойного питания с двойным преобразованием (иное наименование on-line). Такие ИПБ гарантируют наилучшую защиту от неисправностей электросети всех подсоединенных к ним электрических приборов.
Главный минус таких ИБП — при проблемах в электросети осуществляется переключение нагрузки с сетевого напряжения на питающийся от аккумуляторов генератор. На нагрузку при данном переключении в течение нескольких миллисекунд может перестать подаваться напряжение, в случае переключения с первого источника на второй появляется переходный процесс с ненужными скачками напряжения. Такие перепады способны привести к проблемам в работе подсоединенных к источнику бесперебойного питания электронных устройств.
Возможно создание источников бесперебойного питания высокой мощности (не более 500 кВА), они способны гарантировать питанием компьютерный отдел, большую серверную комнату или даже целое здание. Используются источники бесперебойного питания с мощностью более 10 кВа для взаимодействия с трехфазной электросетью.
ИБП невысокой мощности (не более 1 кВА) способны функционировать от аккумуляторов примерно 6-20 минут. Источники бесперебойного питания высокой мощности зачастую вовсе оснащаются в стандартном комплекте батареями. В зависимости от того, какими будут последующие условия их функционирования, ИБП оснащаются батарейными блоками нужной емкости. Самый распространенный вариант применения источника бесперебойного питания с двойным преобразованием можно назвать обеспечение нагрузки питанием до включения дизельного генератора.
Плюсы источника бесперебойного питания с двойным преобразованием: на выходе почти идеальная синусоида, выходной сигнал защищен от всплесков и шумов в электросети, время перехода на автономную работу равно нулю.
Минусы ИБП этого вида: большая стоимость, невысокий КПД, значительное тепловыделение.
Используются источники бесперебойного питания с двойным преобразованием с целью питания серверов и дорогостоящих устройств.

Установка в стойку

Имеется возможность источник бесперебойного питания установить в серверный шкаф или в серверную стойку.
Системы бесперебойного питания, сервера и сетевое оборудование зачастую ставят в специальные шкафы или стойки (их еще называют rack). Размеры у этих стоек стандартные установочные, чаще всего используются стойки 19-ти дюймовые. Установка источника бесперебойного питания в стойку дает возможность сократить занимаемое свободное место и упорядочить все тянущиеся от оборудования провода.
Если ИБП в будущем будут применяться с установленными в стойку серверами, оптимальным будет подобрать ИБП с аналогичным форм-фактором.

Выходная мощность

Полная

от 50 до 1000000 ВА

Полная выходная мощность источника бесперебойного питания.
Эта мощность определяет наибольшую величину мощности нагрузки, то есть ту величину мощности, которую можно подсоединить к ИБП.
Для электросхем, характеризующихся током переменным, существует не одно понятие мощности, а несколько. Это реактивная и активная мощность, обе эти мощности в сумме дают полную мощность. Она измеряется в ВА.
Продолжительность автономной работы от батарей намного превысит продолжительность номинальной в том случае, если мощность подсоединенной нагрузки будет намного ниже выходной мощности источника бесперебойного питания.
Специалисты дают некоторые советы по подбору полной выходной мощности источника бесперебойного питания: для сервера — не менее 1000 ВА, для обычного офисного ПК с ЖК-монитором хватит 350-700ВА, для мощного игрового ПК или рабочей станции — 700-1000 ВА.
Подбирая источник бесперебойного питания по наибольшей мощности, специалисты советуют оставлять запас примерно 20% для последующего апгрейда оборудования.

Активная

от 40 до 900000 Вт

Активная выходная мощность источников бесперебойного питания. Измеряется активная мощность в Ваттах.
Эта величина определяет наибольшую мощность нагрузки. Для электросхем, характеризующихся переменным током, различают следующие понятия мощности. Это активная мощность и реактивная мощность. Вместе реактивная и активная мощности составляют полную мощность. Подбирая источники бесперебойного питания, требуется учитывать, что выходная мощность должна быть больше той мощности, которая потребляется нагрузкой.
Специалисты советуют оставлять запас мощности максимальной, запас должен быть равен 20%, это необходимо при возможном последующем апгрейде оборудования.

Время работы

Полная нагрузка

от 0.01 до 120 мин

Продолжительность работы источника бесперебойного питания при подключении полной нагрузки от батарей.
Почти во всех моделях ИБП для защиты компьютера время функционирования при абсолютной нагрузке равняется 5-15 минут. Этого времени вполне достаточно для того, чтобы успеть сохранить нужную информацию и закончить работу на компьютере. Если вы желаете создать бесперебойное питание для сервера, следует подбирать модели ИБП, характеризующиеся значительной продолжительностью работы, или те модели ИБП, в которых имеется возможность подсоединения еще одной или нескольких дополнительных батарей для повышения продолжительности автономной работы.

Половинная нагрузка

от 2 до 110.1 мин

Продолжительность функционирования источника бесперебойного питания от батарей при включении половинной нагрузки.
Значительное время автономной работы способны гарантировать те источники бесперебойного питания, выходная мощность которых значительно больше мощности нагрузки.
При половинной нагрузке продолжительность функционирования больше продолжительности функционирования при полной нагрузке, оно даже может равняться 20-40 мин.

Форма выходного сигнала

Форма выходного напряжения источника бесперебойного питания.
Существуют разные формы выходного напряжения: ступенчатая аппроксимация синусоиды, чистая синусоида.
В простых и дешевых моделях источника бесперебойного питания применяется зачастую ступенчатая аппроксимация синусоиды. Если нагрузкой будут компьютерные системы и иная электроника, имеющая импульсные блоки питания, то данная форма питающего напряжения будет приемлема.
Чистая синусоида применяется часто в моделях линейно-интерактивных источников бесперебойного питания, а также в источниках бесперебойного питания, характеризующихся двойным преобразованием. Чтобы организовать «правильную» формы выходного сигнала, следует применять усложненную схему инвертора.
Главные плюсы выходного напряжения синусоидальной формы: в случае переключения нагрузки на автономное питание от батарей с питания от электросети, переходные процессы будут намного меньше, это говорит о том, что увеличивается надежность функционирования источника бесперебойного питания.
Применение питающего напряжения грубой формы – путь к возникновению в линиях питания высокочастотной составляющей, что может спровоцировать наводки на сигнальные линии в электронных приборах.
Для той нагрузки, в которой применяются трансформаторные блоки питания, можно применять источники бесперебойного питания, дающие на выходе чистую синусоиду.

Время переключения на батарею

от 0.4 до 20 мс

Такое количество времени требуется для осуществления переключения нагрузки в режим питания энергией от батарей из режима электропитания от сети.
При осуществлении переключения возникает краткосрочный провал в подаче на нагрузку напряжения. Время переключения, которое равняется меньше 2-5 мс (четверти периода синусоиды входного напряжения), можно называть хорошим показателем.
Время переключения на батарею у источника бесперебойного питания, имеющего двойное преобразование, равняется нулю, это можно объяснить тем, что нагрузка в данных приборах подключена постоянно к инвертору.

Макс. поглощаемая энергия импульса

от 125 до 3245 Дж

Наибольшая энергия импульса в электросети, которую может поглотить источник бесперебойного питания.
В электросети периодически возникают электроимпульсы высокого напряжения. Причины появления этих импульсов могут быть самые разные: наводка от электромагнитного импульса в высоковольтных линиях электропередач, переходные процессы во время коммутации мощных нагрузок в сети, другие.
Последствия появления в сети высоковольтного импульса могут быть очень плачевными для всех подключенных в это время в сеть электронных приборов.
Величина тока, напряжением импульса, продолжительность импульса – все это определяет энергию импульса. Чем наибольшая величина поглощаемой энергии импульса будет больше, тем нагрузка будет надежнее защищена от возникновения в сети высоковольтных импульсов.

Коэффициент полезного действия

от 2 до 99 %

Значение КПД источника бесперебойного питания.
Коэффициент полезного действия можно вычислить путем отношения выходной мощности прибора к потребляемой прибором мощности от электрической сети.
Разница между мощностью потребляемой прибором и мощностью выходной тратится на электромагнитное излучение и бесполезный нагрев воздуха. Коэффициент полезного действия ИБП демонстрирует, насколько экономично устройство, и эффективность работы устройства тем выше, чем ближе данный показатель к 100 процентам.

Коэффициент нелинейных искажений

от 1 до 97 %

Значение коэффициента нелинейных искажений (КНИ) источника бесперебойного питания.
Данный коэффициент показывает степень отличия формы идеальной синусоидальной от формы сигнала на выходе устройства.
В зависимости от величины КНИ легко приблизительно охарактеризовать выходной сигнал: свыше 40-45% — сигнал прямоугольной формы, 18-22% — сигнал ступенчатой формы или трапециевидной формы, 3-5% — форма подобная синусоидальной, 0% — идеальная синусоидальная форма. Чем значение КНИ меньше, тем нагрузка будет получать более качественное питание, тем будет ниже величина возмущения в переходном процессе во время переключения режимов работы источника бесперебойного питания.

Вход / Выход

Напряжение

Входное

ИБП рассчитан на работу с данным типом электропитания.
Есть два варианта: трехфазная и однофазная сеть.
Трехфазный электрический кабель применяется при подключении к подстанции здания. Если вы планируете применять источник бесперебойного питания для подсоединения мощной нагрузки, следует применять те источники бесперебойного питания, что рассчитаны на подсоединение к силовому кабелю трехфазной сети.
ИБП Трехфазные имеют нижеперечисленные преимущества: повышение надежности работы сети, оптимальное распределение по фазам мощности, отсутствие проблем, возникающих во время разделения трехфазной сети на однофазную.
Все трехфазные источники бесперебойного питания характеризуются схемой с двойным преобразованием. Подобные устройства на выходе способны выдавать и трехфазное напряжение, и однофазное напряжение. В офисах и квартирах почти всегда применяется однофазная разводка сети. По этой причине почти все «обычные» источники бесперебойного питания рассчитаны на взаимодействие с однофазной сетью.

Выходное

Тип получаемого на выходе источника бесперебойного питания напряжения.
Существуют варианты выходного напряжения, это трехфазное выходное напряжение и однофазное.
В наших квартирах и офисах почти всегда применяется однофазная разводка сети. Вот почему не сверхмощные, а обычные источники бесперебойного питания выдают на выходе однофазное напряжение.
Те источники бесперебойного питания, которые на выходе создают трехфазное напряжение, можно отнести к мощным промышленным системам, они способны обеспечивать бесперебойным электропитанием целые здания и комнаты.

Количество выходных разъемов питания

Общее

от 1 до 18

Общее число выходных разъемов, имеющихся в источнике бесперебойного питания.
Следует сказать, что бесперебойное питание нагрузки гарантируют не все выходные разъемы в источнике бесперебойного питания. Есть и такие модели ИБП, где некоторые разъемы подсоединены к электросети, можно сказать, почти напрямую (зачастую еще применяется специальный защищающий нагрузку от импульсных помех фильтр).
К данным разъемам следует подсоединять те устройства, которые не нуждаются в постоянном бесперебойном питании.

UPS

от 1 до 18

Число выходных разъемов, для которых гарантируется подача бесперебойного питания.
Если пользователь собирается к защищенным линиям питания подсоединять одновременно несколько приборов, к примеру, ПК, внешний модем и т. д., то ему следует обратить свое внимание на данный параметр.

Тип

В качестве выходных разъемов питания могут выступать как обычные евророзетки, так и специальные компьютерные розетки.
CEE 7 (евророзетка) является универсальной и подходит для любой бытовой техники. Поэтому такой тип разъема будет необходим тем, кто собирается использовать ИБП не только для компьютера, но и для другой техники.
IEC 320 C13 (компьютерная розетка) используются для подключения компьютера к ИБП. Для подключения других электроприборов понадобится специальный переходник.

Входное напряжение

Минимальное

от 24 до 399 В

Наименьшее входное напряжение, когда осуществляется переход на работу от аккумуляторов.
В конструкции источника бесперебойного питания имеется управляющий блок, он отслеживает значение величины входного напряжения. Если эта величина начинает выходить за допустимые границы диапазона, то подсоединенная к источнику бесперебойного питания нагрузка переключается на инвертор, данный инвертор функционирует от аккумулятора и дает на выходе необходимое напряжение.
Входное рабочее напряжения источника бесперебойного питания резервного типа зачастую размещается в диапазоне 187 — 264 В. Для источников питания линейно-интерактивных гораздо шире типичный диапазон рабочего напряжения, он будет уже 160 — 286 В. У источников бесперебойного питания линейного типа диапазон входного напряжения бывает еще более широким, этот диапазон определяют возможности выпрямителя, данный выпрямитель используется с целью преобразования в постоянное напряжение входного переменного напряжения.
В некоторых ИПБ пользователь может задать порог для перехода в автономный режим работы самостоятельно.

Максимальное

от 150 до 520 В

Наибольшее входное напряжение, при котором осуществляется переход на функционирование от батарей.
В конструкции источника бесперебойного питания имеется управляющий блок, он следит за значением входного напряжения. Если входное напряжение пересечет границу допустимого диапазона, то нагрузка, подсоединенная к источнику бесперебойного питания, переключается на инвертор, что функционирует от батареи и гарантирует на выходе нужное напряжение.
Входное рабочее напряжения источника бесперебойного питания резервного типа зачастую не выходит из пределов 187 — 264 В. Для линейно-интерактивных источников питания типичный диапазон рабочего напряжения значительно более широк, он равен от 160 до 286 В. Диапазон входного напряжения у линейных источников бесперебойного питания может быть еще более широким, так как определяется он возможностями выпрямителя, что из входного переменного напряжения создает постоянное.
В некоторых моделях ИБП можно задать порог для перехода в автономный режим работы вручную.

Входная частота

Минимальная

от 38 до 63 Гц

Наименьшая частота входного напряжения, при данной частоте источник бесперебойного питания переходит в автономный режим функционирования.
Управляющий блок почти во всех моделях источника бесперебойного питания следит и за частотой, и за величиной входного напряжения. Если в электрической сети частота выходит за рамки допустимого диапазона, то нагрузка, подсоединенная к источнику бесперебойного питания, переключается на инвертор, что функционирует от аккумулятора и гарантирует на выходе нужную частоту напряжения.
Почти все блоки питания ПК созданы на работы с частотой от 47 до 53 Гц, вот почему почти все источники бесперебойного питания применяют в качестве рабочего данный диапазон частот.
В некоторых моделях этих устройств имеется возможность устанавливать максимальную и минимальную границу рабочей частоты входного напряжения вручную.

Максимальная

от 45 до 80 Гц

Наибольшая частота входного напряжения, при данной частоте источник бесперебойного питания переходит в режим автономной работы.
Почти во всех моделях источника бесперебойного питания управляющий блок следит и за частотой, и за величиной входного напряжения. В случае выхождения в электросети частоты за допустимый диапазон, нагрузка, подсоединенная к источника бесперебойного питания переключается на инвертор, он функционирует от аккумулятора и гарантирует на выходе нужную частоту напряжения.
Многие компьютерные блоки питания выпускаются для функционирования с частотой 47-53 Гц, вот почему большая часть источников бесперебойного питания применяет в качестве рабочего данный диапазон частот.
В некоторых моделях этих устройств имеется возможность вручную выбирать максимальную и минимальную границы рабочей частоты входного напряжения.

Выходная частота

Минимальная

от 40 до 57 Гц

Наименьшая допустимая выходная частота при автономной работе.
В случае перехода в автономный режим функционирования, стабильность частоты выходного напряжения напрямую зависит от качества функционирования инвертора. Инвертором называют устройство, предназначенное для преобразования с целью питания нагрузки постоянного напряжение от аккумулятора в напряжение переменное.
По отечественным стандартам в электрической сети считается допустимым максимальное отклонение частоты, равное не более 49.6-50.4 Гц (это 0.8% от 50 Гц). В лучшем варианте источник бесперебойного питания должен гарантировать эту же стабильность выходного напряжения. Что касается практики, то почти каждый блок питания ПК способен функционировать с отклонениями до 6% в частоте питающего напряжения (это примерно 47-53 Гц). Если источник бесперебойного питания гарантирует выходную частоту в таких пределах, то этого хватит для нормальной работы.

Максимальная

от 47 до 70 Гц

Наибольшая допустимая величина выходной частоты при функционировании от батареи.
Стабильность частоты выходного напряжения, в случае перехода в автономный режим работы, определяется качеством работы инвертора. Это устройство служит для преобразования постоянного напряжения от аккумуляторов в переменной напряжение для осуществления питания нагрузки.
По нашим стандартам в электрической сети допускается наибольшее отклонение частоты питающего напряжения до 0.8% от 50 Гц (49.6-50.4 Гц). Желательно, чтобы источник бесперебойного питания гарантировал эту же стабильность выходного напряжения. На практике почти все блоки питания ПК способны функционировать с отклонениями в 6% (47-53 Гц). Вот почему, если источник бесперебойного питания гарантирует выходную частоту в данных пределах, то почти всегда этого хватит.

Крест-фактор

от 2 до 63

Максимально возможное значение крест-фактора подсоединяемой импульсной нагрузки, которую ИБП способен обеспечить электрической энергией без ухудшения характеристик и уменьшения выходной мощности.
Крест-фактор (Crest Factor) отображает способность источника бесперебойного питания питать потребляющую импульсный ток нагрузку. Крест-фактор рассчитывается как отношение значения импульсного тока в нелинейной нагрузке к значению тока синусоидальной формы линейной нагрузки при равной потребляемой мощности.

Входной коэффициент мощности

от 0.5 до 1

Входной коэффициент мощности (Power Factor) источников бесперебойного питания.
Данный коэффициент равняется отношению активной потребляемой мощности к полной. Вычислить полную мощность можно сложив мощности активную и реактивную, следует сказать, что для совершения полезной работы применяется только активная мощность. «Структуру» потребляемой ИБП мощности определяет входной коэффициент мощности. Чем данный показатель будет ближе к единице, тем потребляемая энергия будет применяться с большей эффективностью.
0.95-0.99 — хороший показатель коэффициента мощности, 0.9 — удовлетворительный показатель коэффициента мощности, 0.8 и ниже – неудовлетворительный показатель коэффициента мощности.

Стабильность выходного напряжения (батарейный режим)

от 0.1 до 15 %

Отклонение при автономной работе выходного напряжения от номинального значения.
Качество функционирования инвертора определяет стабильность выходного напряжения. Инвертором называют генератор. Этот генератор, питаясь от аккумуляторов, на выходе создает переменное напряжение (220 В или 230 В). Так как многие импульсные блоки питания гарантируют нормальное функционирование прибора в широком диапазоне напряжений, то для домашних ПК данный параметр не сильно важен.
В источниках бесперебойного питания, что применяются для защиты оборудования высокой стоимости, фирмы-производители все параметры выходного напряжения пытаются сделать наиболее стабильными, это увеличивает надежность функционирования систем. В данных устройствах стабильность выходного напряжения равняется более 5 %.

Функции

Отображение информации

Вид устройства отображения данных.
С целью отображения данных о режиме работы источника бесперебойного питания, о заряде аккумуляторов, о величине входного напряжения могут применяться светодиодные индикаторы и ЖК-экраны.
Светодиодные индикаторы представляют собой отдельные светодиоды, каждый из них сообщает пользователю о каком-либо режиме функционирования ИБП.
ЖК-экран дает возможность выводить для пользователя больше данных, даже текстовые сообщения.

Звуковая сигнализация

В аварийных ситуациях производится подача звукового сигнала.
Большая часть источников бесперебойного питания оснащена встроенным динамиком, с помощью этого динамика подается звуковой сигнал при возникновении аварийных ситуациях, это необходимо для привлечения внимания.
Если в питающей сети пропадает напряжение и источник бесперебойного питания переходит в режим функционирования от батареи, включается звуковой сигнал, подобный сигналу сирены. За продолжительность работы ИБП в автономном режиме, пользователь ПК должен записать на диск всю несохраненную информацию и завершить работу ОС.
Звуковой сигнал также может включаться при перегрузке, при низком заряде аккумуляторов, в иных случаях.

Холодный старт

Источник бесперебойного питания имеет режим «холодный старт».
Данный режим дает возможность включить источник бесперебойного питания в режиме функционирования от батареи в случае отсутствия в электрической сети напряжения.
Данный режим дает возможность «запитать» какой-либо электроприбор уже в случае отсутствия в электросети напряжения. К примеру, данным способом пользователь сможет восстановить работу удаленного сетевого коммутатора и организовать работу локальной сети.

By-pass

Ручной

Имеется возможность переключения источниках бесперебойного питания в режим By-pass вручную.
Данный режим работы источника бесперебойного питания характеризуется тем, что нагрузка запитывается от иного внешнего источника, это, например, может быть второй источник бесперебойного питания, или нагрузка просто подсоединяется сразу к внешней электросети. Переход на этот режим применяется чаще всего в источниках бесперебойного питания с двойным преобразованием.
Переключение на By-pass в ручном режиме требуется в случае замены или ремонта батареи с целью поддержания непрекращающегося питания нагрузки.
Иногда By-pass используется в случае первого включения оборудования, когда мощность источника бесперебойного питания ниже пусковой мощности нагрузки.

Автоматический

Имеется возможность ИБП переключать в режим By-pass в автоматическом режиме.
By-pass называют такой режим функционирования ИБП, нагрузка во время которого запитывается от иного внешнего источника (это может быть дополнительный ИБП) или подключается напрямую к внешней электросети (выпускаются и такие модели, в которых имеется еще один дополнительный фильтр, а также трансформатор для гальванической развязки). Применяется переход на данный режим обычно в ИБП, характеризующихся двойным преобразованием.
Автопереключение на режим By-pass производится во время перегрузки источника бесперебойного питания, при разряде батарей, то есть в ситуациях, когда ИБП самостоятельно обеспечить нагрузку достаточным питанием не может.
Переход на By-pass в автоматическом режиме применяется для увеличения уровня надежности во время бесперебойной подачи на нагрузку электропитания.
Иногда By-pass используется во время первого включения прибора, то есть в тот момент, когда мощность ИБП меньше пусковой мощности нагрузки.

Интерфейсы

USB

Благодаря последовательному интерфейсу для передачи информации USB (Universal Serial Bus) источник бесперебойного питания может «общаться» с ПК.
В комплекте, в дополнение к ИПБ с интерфейсом для «общения» с ПК, почти всегда идет еще и специализированное программное обеспечение. Оно дает возможность производить настройку режимов функционирования источника бесперебойного питания, получать сведения об оставшемся заряде батареи, данные о параметрах электросети. Благодаря такой программе, в случае пропадании напряжения в электрической сети и включении батарейного режима, источник бесперебойного питания передаст информацию о возникновении проблемы пользователю, чтобы тот вовремя сохранил все данные и выключил ПК.

RS-232

Источник бесперебойного питания оснащен интерфейсом RS-232 (COM-порт).
Это последовательный интерфейс передачи информации. Благодаря нему персональный компьютер может «общаться» с источником бесперебойного питания.
В комплекте с ИПБ, оснащенному интерфейсом для «общения» с компьютером, часто идет специализированное программное обеспечение. Это программное обеспечение дает возможность пользователю производить настройку режимов работы ИБП, получать сведения о параметрах электросети, о заряде аккумуляторов. Благодаря этой программе в случае исчезновения в электросети напряжения и переходе в автономный режим источник бесперебойного питания сообщит об этом пользователю, чтобы тот мог сохранить всю необходимую информацию и корректно завершить работу ПК.

Ethernet 10/100

Источник бесперебойного питания оснащен интерфейсом Ethernet 10/100.
Данный интерфейс дает возможность получать от источника бесперебойного питания информацию о состоянии аккумуляторов, электросети, а также, используя локальную сеть, осуществлять настройки ИБП с удаленного ПК.
В случае неисправности батареи или аварии сам ИБП передаст по сети сообщение о проблеме одновременно нескольким пользователям, однако следует иметь в виду, что все маршрутизаторы и коммутаторы (т.е. активные сетевые устройства) также должны иметь защиту от перепадов напряжения.
Ethernet интерфейс необходим для управления обширным парком источников бесперебойного питания в одной организации.

Слот для дополнительных интерфейсов

Имеется специальный слот, предназначенный для установки в него модулей (коммуникационных плат) с дополнительными интерфейсами (SNMP-адаптер, Ethernet, сухие контакты и другие.).
Такие интерфейсы дают возможность сделать управление большим количеством источников бесперебойного питания проще.
Если через какое-то время вы будете систему бесперебойного питания расширять, то вам будет полезна возможность установки этих плат.

Сухие контакты

Наличие в источниках бесперебойного питания интерфейса под названием «сухие контакты».
Данный интерфейс предназначен для управления теми дополнительными устройствами, чья работа требует синхронизации с работой источников бесперебойного питания.
«Сухими контактами» часто служат разъемы реле. На таких разъемах напряжения нет, они дают возможность производить размыкание и замыкание (коммутирование) высоковольтных цепей в зависимости от того, в каком состоянии в данный момент находятся внешняя электросеть и источники бесперебойного питания. «Сухие контакты» дают возможность внедрять источники бесперебойного питания в разнообразные системы электропитания промышленного типа. «Сухие контакты» переключаются при разряде батареи, при сбое в работе устройств, при отсутствие входного напряжения и т.д.

Поддержка SNMP

Имеется поддержка SNMP протокола (Simple Network Management Protocol).
Данный протокол применяется с целью управления разнообразными приборами в сети путем обмена управляющими командами между менеджерами и агентами.
Агенты располагаются в SNMP-адаптерах приборов, что касается менеджеров, то они находятся на станциях управления. Станцией управления вполне может служить ПК, подсоединенный к сети и оснащенный специализированным программным обеспечением.
С такой станции управления Администратор контролирует все оснащенные SNMP-адаптерами устройства, осуществляет мониторинг, включает ИБП. Применение источников бесперебойного питания с SNMP поддержкой важно на крупных предприятиях, где имеется большое число ИБП.

Защита

Защита от перегрузки

В источнике бесперебойного питания имеется наличие цепей защиты от перегрузки.
Перегрузкой называют ситуацию, когда мощность подсоединенной нагрузки превышает мощность максимальной выходной нагрузки источника бесперебойного питания.
Оснащенные защитой ИБП в случае возникновения перегрузки по прошествии нескольких мгновений отсоединяют от выходных цепей инвертора нагрузку, это производится для защиты электронной схемы.

Защита от высоковольтных импульсов

Имеется защита от высоковольтных импульсов в электрической сети подсоединенной нагрузки. В электрической сети высоковольтные импульсы образуются как следствие переходных процессов при отключении или включении электроприборов высокой мощности. Подобные импульсы способны повредить электротехнику.
Почти все современные источники бесперебойного питания гарантируют защиту от высоковольтных импульсов.

Фильтрация помех

Подавление в электросети высокочастотных помех.
В электрической сети зачастую наблюдается высокочастотная составляющая. Возникать она может по многим причинам: наводки от мощных источников, переходные процессы при отключении и включении электроприборов высокой мощности и другие.
Из электрической линии данные помехи способны попасть на выход блока питания электронного устройства, это нередко становится причиной проблем в работе приборов. Высокочастотная составляющая, имеющаяся в электросети, зачастую образовывает помехи в работе радиоприемников и телевизоров.
В источниках бесперебойного питания с целью защиты от этих помех применяется специальный фильтр, этот фильтр их подавляет.
Почти все выпускаемые сегодня ИБП гарантируют качественную фильтрацию высокочастотных помех.

Защита от короткого замыкания

Имеется защита от короткого замыкания в источнике бесперебойного питания.
Коротким замыканием называют мгновенное снижение сопротивления нагрузки до малой величины, то есть почти до нуля. Вызывается короткое замыкание выходом из строя подсоединенного к источнику бесперебойного питания электронного устройства, а также механическим замыканием проводов во время нарушения изоляции.
Источник бесперебойного питания с защитой во время короткого замыкания отсоединиться от нагрузки и будет работоспособным, а источник бесперебойного питания, у которого защиты нет, вероятнее всего, сгорит.

Тип предохранителя

Тип применяемого в блоке защиты предохранителя от перенапряжения или короткого замыкания.
Предохранителем именуют устройство, использующееся с целью защиты электросхем.
В случае, когда через предохранитель течет ток, превышающий заданную величину, предохранитель разрывает цепь, тем самым защищая все важные электрические компоненты.
Выпускается автоматический и плавкий предохранители.
Предохранитель автоматический в случае аварийного срабатывания легко возвратить в начальное положение для последующей защиты сети.
Предохранитель плавкий в случае аварийной ситуации следует заменить новым.

Защита телефонной линии

Возможность подсоединения к источнику бесперебойного питания телефонного кабеля, это производится с целью защиты от высоковольтных импульсов телефонной линии.
Для подсоединения телефонного кабеля в ИБП зачастую встроены два разъема RJ-11 типа, один разъем выходной, второй — входной. С телефонной линии сигнал пропускается сквозь специальный фильтр, этот фильтр подавляет в линии высоковольтные всплески. Причиной появления высоковольтных помех могут быть переходные процессы при отключении и включении разнообразных приборов атмосферного электричества, а также электрические наводки.
Подсоединив к источнику бесперебойного питания телефонный провод, вы защитите факс, телефонный аппарат, ADSL-модем или модем аналоговый.

Защита локальной сети

Возможность подсоединения к источнику бесперебойного питания кабеля от локальной сети с целью защиты этой сети от высоковольтных импульсов.
Зачастую для подсоединения кабеля в источник бесперебойного питания от локальной сети имеются два разъема типа RJ-45, один выходной разъем и один входной. Сигнал пропускается сквозь фильтр, этот фильтр производит подавление в линии высоковольтных всплесков. Возникать высоковольтные помехи могут из-за электрических наводок, атмосферного электричества и т.д.
Пропуск через источник бесперебойного питания сигналов от локальной сети позволяет осуществить защиту всех сетевых устройств, что подсоединены к сегменту сети пользователя.

Защита антенного кабеля

Возможность подсоединения к источнику бесперебойного питания антенного кабеля с целью его защиты от высоковольтных импульсов.
Для подсоединения антенного кабеля зачастую в источник бесперебойного питания ставят два коаксиальных разъема, один выходной и один входной. С антенного кабеля сигнал проходит сквозь подавляющий высоковольтные всплески в линии фильтр. Причиной высоковольтных помех становятся электрические наводки, атмосферное электричество, переходные процессы при отключении или включении в сеть иных устройств.
Подсоединив к источнику бесперебойного питания антенный кабель, можно защитить кабельный модем, ресивер кабельного телевидения и даже сам телевизор.

Гальваническая развязка

Между нагрузкой источника бесперебойного питания и электрической сетью имеется гальваническая развязка.
Гальванической развязкой называют отсутствие через проводящую среду прямого соединения. Зачастую такая развязка создается благодаря трансформатору, при этом две обмотки трансформатора (первичная и вторичная) изолированы друг от друга электрически, передача энергии осуществляется через электромагнитное излучение.
При выходе из строя электронной схемы гальваническая развязка гарантирует защиту нагрузки от высоковольтных импульсов. Также гальваническая развязка дает возможность использовать раздельное заземление на выходе и входе, повышает защищенность нагрузки.

Питание

Время зарядки

от 1.5 до 16 ч

Время, необходимое для того, чтобы зарядить до рабочего уровня аккумуляторные батареи.
После завершения работы источника бесперебойного питания в батарейном режиме, аккумулятор полностью разряжен и находится в нерабочем состоянии. Для возвращения ИБП в обычный режим работы требуется осуществить зарядку аккумулятора. ИБП сможет защитить от пропадания в электросети напряжения устройства, подсоединенные к нему, только в том случае, если аккумулятор будет заряжен до нужного уровня.
Фирмы-производители ИБП подразумевают под временем зарядки батареи то количество времени, которое требуется для подзарядки на 90% аккумулятора, что был разряжен до уровня отключения при половинчатой нагрузке.

Замена батарей

Имеется возможность при возникновении необходимости сменить у ИБП аккумуляторные батареи без применения специнструментов.
Срок жизни батарей в ИБП не вечен. Если источник бесперебойного питания работает постоянно, то батарея прослужит год или два, по прошествии этого времени ее нужно будет заменить новой. Если имеется возможность осуществить замену батарей без применения специальных инструментов, то пользователь сможет провести замену самостоятельно, не обращаясь в сервисный центр за помощью.

Горячая замена батарей

Имеется возможность без выключения ИБП произвести замену аккумуляторов.
Режим hot-swap (режим горячей замены батарей) часто применяется в источниках бесперебойного питания, что используются для работы на ответственных участках с дорогостоящим электронным оборудованием, то есть там, где нужна наибольшая степень защиты оборудования от сбоев и просто недопустимо отключение источника бесперебойного питания, даже для замены аккумуляторов.
Смена аккумуляторов в режиме горячей замены может производиться в тех устройствах, в которых установлено сразу несколько независимых друг от друга батарейных модулей.

Подключение дополнительных батарей

Возможность подсоединения к источнику бесперебойного питания дополнительных батарей.
Дополнительные батареи дают возможность повысить продолжительность автономной работы источника бесперебойного питания. Если в электросети, которой вы пользуетесь, часто случаются длительные перебои с электроэнергией, а подсоединенные приборы нуждаются в обязательном электропитании, то стоит приобретать те модели источников бесперебойного питания, к которым можно подсоединять батареи дополнительно.

Дополнительная информация

Уровень шума

от 25 до 85 дБ

Уровень шума, появляющегося при работе источника бесперебойного питания.
Шум при функционировании ИБП возникает из-за работающей системы охлаждения. На такой параметр как уровень шума следует обращать внимание в том случае, если вы хотите разместить источник бесперебойного питания в жилом помещении.

Высота (в юнитах)

от 1 до 42 U

Высота корпуса источников бесперебойного питания в единицах U (юнитах).
Высота используемых для монтажа в стойку устройств, принято измерять в юнитах (U) — специальных единицах. 1 U = 4.445 см. Высота этих устройств во всех случаях является кратной целому числу U. Такое решение требуется для совмещения в корпусе и в стойке устройства крепежные отверстий.
Данные о высоте устройства в U требуются для планирования в стойках размещения оборудования.

Высота

от 20.5 до 2130 мм

Высота устройства.

Ширина

от 7 до 3100 мм

Ширина устройства.

Глубина

от 4 до 1130 мм

Глубина устройства.

Вес

от 0.11 до 3547 кг

Вес устройства.

Цвет

Цвет устройства.

ИБП для дома. Виды и параметры. Устройство и работа. Как выбрать

С каждым годом повышается нехватка электрической энергии, так как возрастает число мощных электрических устройств, которых раньше не было. Электрические сети, спроектированные еще во времена Советского Союза, во многих местах до сих пор практически не изменились. Иногда бывает, что служба энергосбыта вынуждена аварийно отключать некоторые жилые дома от электричества, ввиду перегруженности линии. В это время может выйти из строя дорогостоящие бытовые устройства. Если вы работали на компьютере, то рабочая информация будет потеряна.

В таких случаях приходит на помощь источник бесперебойного питания (ИБП). Главной задачей ИБП для дома является обеспечение электричеством квартиры или дома в момент аварийного отключения питания электрической сети, а также автоматическое подключение на основную линию после устранения аварии и появления основного питания. Дополнительной функцией ИБП для дома является защита от скачков и перепадов напряжения.

Разновидности ИБП

• Резервный источник питания наиболее популярный из всех, так как обладает малым выделением тепла, низкой стоимостью, высоким КПД. Его недостатком является медленная скорость работы по переключению питания на аккумулятор, низкое качество фильтрации помех на входе и выходе, а также возможность переключения питания при незначительных перепадах напряжения (чрезмерная чувствительность). Это чаще всего приводит к частой замене аккумуляторов и быстрому износу релейных контактов.
• Линейно-интерактивный источник питания обладает высокой скоростью переключения, в отличие от резервных ИБП. В него встроена система автоматической регулировки напряжения сети. Этот вид ИБП выполняет стабилизацию напряжения при перепадах питания в сети, и только в крайних случаях переключает питание на аккумуляторы. Поэтому срок службы блоков и узлов линейно-интерактивного ИБП значительно больше, так же как и его стоимость.
• Онлайн ИБП является наиболее дорогостоящим устройством. Его быстродействие очень высоко, все переключения происходят без задержки. Такой источник питания используется в промышленном производстве на ответственных местах.

Устройство ИБП для дома

Источники бесперебойного питания изготавливают в различных исполнениях и видах, но основные элементы в них одни и те же:

• Фильтр входа включает в себя катушки и конденсаторы, предотвращающие проникновение помех в электрическую сеть, а также удаляют собственные помехи, поступающие от частотного преобразователя.
• Выпрямитель обеспечивает получение постоянного напряжения из переменного, для функционирования зарядного устройства и инвертора. Конструкция выпрямителя включает в себя диодный мост, конденсаторы электролитического вида, несколько вспомогательных компонентов, сглаживающих и улучшающих параметры напряжения.
• Зарядное устройство состоит из электронных блоков контроля и регулирования наилучшего заряда батареи.
• Батарея аккумуляторов необходима для питания инвертора в случае аварийного отключения основного питания сети. От емкости и качества аккумуляторов зависит время действия источника бесперебойного питания при возникновении аварийных ситуаций.
• Инвертор включает в себя генератор импульсов напряжения определенной частоты. Эти импульсы поступают на первичную обмотку автотрансформатора. С вторичной обмотки выходит переменное напряжение, необходимое для питания бытовых домашних устройств. Выходной ток имеет повышенную стабильность и правильную форму графика. Поэтому бытовые электрические устройства будут надежно защищены от перепадов напряжения. ИБП для дома должен иметь блокировку от короткого замыкания, в противном случае при возникновении замыкания преобразователь частоты выйдет из строя.
• Устройство коммутации состоит из контактных реле быстрого действия, которые при исчезновении основного питания обеспечат оперативное переключение на резервное питание от аккумуляторной батареи.
• Контрольные приборы могут быть различного вида. Это зависит от модели и исполнения ИБП. Приборы могут быть стрелочными или цифровыми. Они отображают информацию входного и выходного напряжения и тока.
• Выходные цепи включают в себя устройства, аналогичные входным: конденсаторы и катушки, очищающие питание от помех. На выходных цепях имеются клеммы или зажимы для подключения бытовой электрической сети.

Все внутреннее устройство бесперебойного блока питания защищено корпусом, который может быть различного исполнения. При выборе стоит обратить внимание на наличие прорезей для отвода тепла, а также материал изготовления.

Принцип действия ИБП

• Переменное напряжение проходит через выпрямитель и преобразуется в постоянное.
• Выпрямленное напряжение поступает на зарядное устройство батареи и для работы преобразователя частоты.
• Батарея аккумуляторов получает зарядный ток от зарядного устройства.
• Частотный преобразователь (инвертор) выдает стабильное переменное напряжение в бытовую сеть для питания электрических устройств.

Советы по выбору

Приобретаемый ИБП для дома должен соответствовать условиям эксплуатации, поэтому перед покупкой следует разобраться в его параметрах.

Тип исполнения

При выборе типа источника питания, следует определиться, для чего вы его приобретаете. Если в вашей сети случаются частые отключения электричества, то подойдет резервный вид источника, которого достаточно для сохранения документов и завершения работы компьютера. Но в дешевых моделях нет устройства стабилизации, отсутствие которого скажется во время переключения питания. Поэтому лучше выбрать модель дороже, где есть большие конденсаторы, сглаживающие кратковременный перебой в питании.

Если кроме отключений электроэнергии имеются скачки напряжения, то целесообразно приобрести линейно-интерактивный ИБП. Однако у него имеются недостатки в виде пропускания в сеть помех, а также шумность работы.

Если вы не ограничены в финансовых средствах, то можно приобрести ИБП – «онлайн». В нем питание устройств осуществляется от батареи аккумуляторов, что дает гарантию отсутствия скачков напряжения и помех.

Однако такой вид ИБП также имеет свои недостатки:

• Быстрый износ батарей.
• Малый КПД из-за двойного преобразования напряжения, низкая мощность.

В результате оптимальным выбором становится линейно-интерактивный источник питания. Он подходит для бытовых нужд и для офиса. Существуют также ИБП, специализированные для газовых котлов. Они имеют повышенную мощность и другие особенности.

Мощность

Важным фактором подбора ИБП является его мощность, которая измеряется в вольт-амперах. Для перевода этого параметра в ватты необходимо умножить это значение на 0,6. Для компьютера подходит ИБП мощностью не меньше 0,5 кВА.

Источники бесперебойного питания по мощности бывают:

• Компактные – до 1 кВА.
• Средние – от 1 до 5 кВА.
• Мощные – выше 5 кВА.

Для квартиры и дома подходят первые два вида, а мощный вид ИБП применяют на производстве, где требуется стабильное питание большого числа оборудования.

Перед окончательным выбором рассчитайте общую мощность нагрузки всех устройств и приборов, планируемых к подключению. К этой мощности следует добавить 20% и умножить на коэффициент 0,6. Результатом будет мощность ИБП.

Время автономной работы

Этот параметр также важен при выборе источника питания. Оптимальным выбором будет время, равное 5-7 минут. Считается, что этого хватит для завершения работы компьютера, а для остальных устройств достаточно обычной защиты от перепадов питания.

Имеются ИБП, способные давать питание устройствам в течение 20 минут. Такие устройства стоят значительно дороже. Рекомендуется приобретать ИБП для дома с возможностью подсоединения дополнительных батарей. Это дает возможность повысить время автономной работы. Но такие источники питания также стоят значительно дороже.

Диапазон напряжения на входе

Чем больше этот параметр, тем реже будут выполняться переключения питания на батарею, что продлевает ее срок работы.

Возможность самостоятельной замены аккумулятора

Чаще всего батарея аккумуляторов работает не более пяти лет. Если не удастся найти в продаже оригинальную или подобную по параметрам и размерам батарею, то придется приобретать новый ИБП.

Число розеточных гнезд

Источники бесперебойного питания могут иметь несколько розеточных гнезд. Наиболее приемлемым вариантом для дома будет ИБП с 6-ю розетками. Ориентация гнезд может быть: евро для бытовой техники, и для компьютеров.

Некоторые гнезда могут не иметь соединения с батареей, а выполнены для защиты от помех сети. Это следует учесть при выборе ИБП для дома.

Наличие звуковой и световой индикации

Такая индикация будет сигнализировать о замене аккумулятора, параметрах действия источника питания, режимах его работы и другой информации. Сейчас стали производить модели с жидкокристаллическими дисплеями, изображающими до десяти разных параметров и величин.

Наличие холодного старта

Эта функция дает возможность подключать и применять ИБП при отсутствии напряжения в сети.

Программное обеспечение

Удобно настроенная программа может автоматически отключать компьютер при отсутствии питания в сети. При соединении с компьютером можно с помощью специальной программы следить за статистикой работы источника питания, настраивать его.

Похожие темы:

Типы источников бесперебойного питания (UPS)

31.03.2016

Классы Источников Бесперебойного Питания (UPS) или для каких целей стоит выбирать определенный тип ИБП.

Источники бесперебойного питания (сокращенно ИБП или UPS) — устройства, позволяющие обеспечить автономную работу электронного оборудования в случае возникновения различных проблем с питающим напряжением, вплоть до его полного пропадания.

ИБП принято подразделять на три класса:

1. off-line
2. line-interactive
3. on-line

Топология passive-standby (off-line)

Самая распространённая топология источников бесперебойного питания, предназначенных для защиты персональных компьютеров и других электронных приборов от пропадания, всплесков и провалов напряжения. В штатном режиме такой источник подает нагрузку непосредственно от электрической сети – с фильтрацией выходного напряжения, но без его активного преобразования. В случае отключения питания или колебания сетевого напряжения источник переходит в режим работы от встроенных батарей и обеспечивает стабильное питание нагрузке.

Преимущества:

•    низкая стоимость;

•    удобство эксплуатации в условиях дома и офиса;

•    бесшумность работы в штатном режиме;

•    базовая защита электроприборов;

Недостатки:

•    отсутствие стабилизации напряжения;

•    при падениях и всплесках напряжения бесперебойник переходит в режим работы от встроенных аккумуляторов;

•    время перехода на аккумуляторы и обратно 3—15 мсек;

Вывод: применяется данный класс источников для базовой защиты персональных компьютеров, периферийных, мультимедиа, TV, видео, HI-FI устройств, модемов, IP- телефонии, бытовых приборов.

Линейно-интерактивная топология (line-interactive)

Тип ИБП, разработанный для защиты корпоративных сетей и информационных систем от пропадания, провалов и всплесков напряжения, пониженного или повышенного напряжения. В штатном режиме линейно-интерактивный бесперебойник управляется с помощью микропроцессора, который выполняет мониторинг качества сетевого напряжения и реагирует на любые его изменения. Цепи компенсации активизируются в случае любых изменений напряжения, обеспечивая его стабилизацию.

Преимущества:

•    приемлемая стоимость;


•    возможность компенсации повышенного и пониженного напряжения без использования ресурса аккумуляторов;

•    удобство эксплуатации в условиях офиса;

•    бесшумность работы в штатном режиме;

Недостатки:

•    при падениях и всплесках напряжения ИБП переходит в режим работы от встроенных аккумуляторов;

•    время перехода на аккумуляторы и обратно 3—15 мсек;

Вывод: применяется для улучшенной защиты рабочих станций, серверов, телекоммуникационных и информационных систем, в корпоративном секторе.

Топология двойного преобразования напряжения (on-line)

Топология on-line используется в ИБП, предназначенных для непрерывной защиты критически важного оборудования от всех девяти проблем с электропитанием (пропадание, провал, всплеск напряжения, пониженный или повышенный уровни напряжения, сбои, связанные с переходными процессами при коммутации, электромагнитные и радиочастотные помехи и нелинейные искажения напряжения). Технология двойного преобразования обеспечивает непрерывную регулировку выходного напряжения (амплитуда и частота) и возможность производить сервисное обслуживание или ремонт, не прерывая питания нагрузки (благодаря наличию байпаса). Питание генерируется конвертацией переменного тока в постоянный ток и обратно. Такой бесперебойник совместим с любой нагрузкой, поскольку он полностью исключает пагубное воздействие сбоев в электропитании при переходе источника на работу от батарей и обратно.

Преимущества:

•    абсолютная и непрерывная защита критически важного оборудования от всех проблем связанных с электропитанием;

•    полностью исключает воздействие сбоев выходного напряжения при переходе ИБП на работу от батарей и обратно;

•    приемлемая стоимость;

Недостатки:

•    уровень шума при работе;

Вывод: применяется для абсолютной защиты среды IT, серверов, медицинских и производственных систем, автоматики, центров данных, массовых устройств.

В следующей статье мы рассмотрим как выполнить расчет времени работы нагрузки от источника бесперебойного питания.

Возврат к списку

Коммерческое предложение действительно на 25.01.2021 г.

Типы доставки и варианты рассылки | ИБП

из

ИБП
• открыта для бизнеса: влияние на обслуживание, связанное с коронавирусом … Подробнее

Закрыть Перейти к основному содержанию

• Регистрация / Вход
• Войти
• Поиск или отслеживание Поиск или отслеживание
• МенюЗакрыть

Search or TrackGoClosex

• • Филиалы
  • США — английский
    • Estados Unidos — Español
    • США — английский
    Выберите другую страну или территорию
  • Регистрация / Вход
  • Войти
  • Поиск или отслеживание Поиск или отслеживание Поиск или отслеживание Поиск или отслеживание Перейти Закрыть
• Быстрый старт

  Здравствуйте.Начните работу с UPS.

  • Гусеница

    Номера для отслеживания Go
  • Корабль

    Закрыть

  • Найти сервис

    Закрыть

  • Цитата

    Закрыть

Статический или ротационный ИБП: что лучше всего подходит для вашего приложения?

Поскольку такие тенденции, как оцифровка, Интернет вещей (IoT) и большие данные, оказывают большое влияние на потоки глобального бизнеса, роль устройств защиты электропитания, таких как источники бесперебойного питания (ИБП), становится все более важной.Рабочие места для предприятий, будь то фабрики, центры обработки данных, нефтеперерабатывающие заводы или медицинские учреждения, для поддержания работоспособности полагаются на постоянный поток электроэнергии. В зависимости от отрасли за каждый час простоя технологических систем могут быть потеряны миллионы долларов производства. ИБП устанавливаются, чтобы помочь избежать таких катастроф, связанных с отключением электроэнергии. Они служат мостом между энергосистемой общего пользования и мощностью генератора и помогают плавному переходу от одного источника питания к другому.

В области больших ИБП (т.е.е., свыше 500 кВт) существуют две основные архитектурные категории ИБП (хотя внутри этих категорий существует множество вариаций): статические и роторные ИБП.

Статический ИБП называется «статическим», потому что на всем протяжении его пути питания он не имеет движущихся частей (хотя у него есть вспомогательные движущиеся части, такие как охлаждающие вентиляторы). Выпрямитель внутри статического ИБП преобразует входящий переменный ток сети в постоянный, а инвертор преобразует постоянный ток обратно в чистый синусоидальный переменный ток для питания нагрузки. Постоянный ток взаимодействует со средой «накопления энергии» — чаще всего с батареями, и в этом случае он заряжает батареи и получает питание от батарей, когда электроснабжение от сети искажается или выходит из строя.

Роторный ИБП называется «роторным», потому что вращающиеся компоненты (например, двигатель-генератор) внутри ИБП используются для передачи мощности нагрузке. Поворотная технология использовалась в течение многих лет и приобрела известность в то время, когда нагрузки обычно демонстрировали низкий коэффициент мощности (что приводило к увеличению потерь в системе распределения энергии и, следовательно, к увеличению затрат на энергию) и высоким гармоникам (которые преждевременно сокращались. срок службы трансформаторов и конденсаторов). Пользователи будут испытывать затемнение света из-за провалов и провалов напряжения, например, при включении больших двигателей.Эти характеристики нагрузки, в свою очередь, дестабилизируют электронику подключенных нагрузок в электрической сети. Таким образом, внедрение роторных ИБП решило эту проблему.

Общие прикладные среды

Поворотные ИБП

больше подходят для сред, характеризующихся многократными кратковременными скачками напряжения. Одним из таких примеров может быть среда, в которой несколько двигателей постоянно включаются и выключаются. Спутниковые станции и радиовещательные станции, на которых усилители высокой мощности включаются и выключаются в быстрой и случайной последовательности, являются хорошими примерами условий, в которых эффективны роторные ИБП.Некоторые поворотные ИБП также используются в установках с высоким уровнем безопасности (например, в военных целях, цель которых — предотвратить подслушивание).

Статические ИБП

гораздо более распространены, чем роторные ИБП, и обслуживают гораздо более широкий круг приложений. По данным IMS Research (теперь IHS Markit), роторные ИБП в 2008 году составляли лишь 4,3% мировых доходов от ИБП. Остальные 95,7% рынка составляют статические ИБП. Хотя существует множество причин доминирующего рыночного присутствия статических ИБП, двумя важными факторами являются затраты на установку и эффективность.Что касается установки, статические системы ИБП устанавливаются внутри здания, в то время как значительная часть поворотных ИБП устанавливается либо вне здания, либо в специально построенном корпусе.

Топологии статических ИБП

также работают более эффективно, чем их поворотные аналоги, во всем нормальном рабочем диапазоне с очень значительным преимуществом при нагрузке ниже 50%. Роторные ИБП несут более высокие фиксированные потери. Примеры этих фиксированных потерь роторного ИБП включают энергию, используемую для управления питанием, маховики и моторы пони (небольшие моторы, используемые временно для нагрева дизельного топлива до подходящих пусковых температур), связанную с роторным ИБП при нулевой нагрузке, и энергию, используемую для предварительного нагрева охлаждающей жидкости двигателя. и смазка.Потери на трение и ветер (сопротивление вращению вала) также влияют на общую эффективность. Эти потери называются потерями в режиме ожидания, и они представляют собой количество энергии, необходимое для поддержания работы двигателя или для поддержания вращения маховика.

Чтобы узнать больше о различиях в архитектуре ИБП и их влиянии на приложения, загрузите технический документ APC by Schneider Electric № 92 «Сравнение статических и поворотных ИБП».

Лучших типов ups — отличные предложения на типы ups от глобальных продавцов типов ups

Отличные новости !!! Для типов ИБП вы находитесь в нужном месте.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот тип пополнения в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть взлеты и падения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в типах предложений и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите ups ups по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое облигации? — Характеристики и различные виды облигаций

Почему инвестиции важны?

Каждый человек должен вкладывать часть своего дохода во что-то, что принесет ему пользу в долгосрочной перспективе. Инвестиции необходимы, поскольку неизбежные обстоятельства могут возникнуть в любое время и в любом месте.Деньги нужно вкладывать во что-то, что гарантировало бы максимальную отдачу при минимальных рисках в будущем. Сэкономленные сейчас деньги помогут вам преодолеть трудные времена наилучшим образом.

Что такое облигации?

Облигации обычно выпускаются организациями на срок более одного года для привлечения денег за счет займов .

Организации для привлечения инвесторов к выпуску облигаций, представляющих собой не что иное, как финансовый контракт, в котором организация обещает выплатить основную сумму и проценты (в форме купонов) держателю облигации после определенной даты.(Также называется датой погашения). По некоторым облигациям инвесторам не начисляются проценты, однако эмитенты обязаны выплатить инвесторам основную сумму.

Что такое дата погашения?

Дата погашения относится к последней дате платежа по любому финансовому продукту, когда эмитент должен выплатить инвестору основную сумму долга вместе с процентами.

Характеристики облигации

• Облигация — это, как правило, форма долга, которую инвесторы платят эмитентам в течение определенного периода времени.Говоря простым языком, держатели облигаций предлагают кредит компании, выпустившей облигацию.
• Облигации обычно имеют фиксированный срок погашения.
• Все облигации погашают основную сумму после даты погашения; однако по некоторым облигациям держателям облигаций выплачиваются проценты вместе с основной суммой.

Виды облигаций

Следующие виды облигаций:

1. Облигации с фиксированной ставкой

   В облигациях с фиксированной ставкой процентная ставка остается фиксированной на протяжении всего срока действия облигации.Благодаря постоянной процентной ставке облигации с фиксированной процентной ставкой устойчивы к изменениям и колебаниям на рынке.

2. Облигации с плавающей процентной ставкой

   Облигации с плавающей процентной ставкой имеют колеблющуюся процентную ставку (купоны) в соответствии с текущей рыночной справочной ставкой.

3. Облигации с нулевой процентной ставкой

   Облигации

   с нулевой процентной ставкой не приносят регулярных процентов инвесторам. По таким типам облигаций эмитенты выплачивают держателям облигаций только основную сумму.

4. Облигации, связанные с инфляцией

   Облигации, привязанные к инфляции, называются облигациями с привязкой к инфляции. Процентная ставка облигаций с привязкой к инфляции обычно ниже, чем по облигациям с фиксированной ставкой.

5. Бессрочные облигации

   Облигации без срока погашения называются бессрочными облигациями. Владельцы бессрочных облигаций пользуются процентами повсюду.

6. Субординированные облигации

   Облигации, которым в случае закрытия предоставляется меньший приоритет по сравнению с другими облигациями компании, называются субординированными облигациями.В случае ликвидации субординированным облигациям придается меньшее значение по сравнению с приоритетными облигациями, которые оплачиваются в первую очередь.

7. Облигации на предъявителя

   Облигации на предъявителя не содержат имени держателя облигации, и любой, кто владеет сертификатом облигации, может потребовать сумму. Если сертификат облигации украден или потерян держателем облигации, любой другой, у кого есть бумага, может потребовать сумму залога.

8. Военные облигации

   Военные облигации выпускаются любым правительством для сбора средств на случай войны.

9. Серийные облигации

   Облигации со сроком погашения в рассрочку называются серийными облигациями.

10. Климатические облигации

    Климатические облигации

    выпускаются любым правительством для сбора средств, когда соответствующая страна сталкивается с любыми неблагоприятными изменениями климатических условий.

Авторство / ссылки — Об авторе (ах)

Статья написана «Прачи Джунджа» и проверена группой Management Study Guide Content Team .В состав группы MSG по содержанию входят опытные преподаватели, профессионалы и эксперты в предметной области. Мы являемся сертифицированным поставщиком образовательных услуг ISO 2001: 2015 . Чтобы узнать больше, нажмите «О нас». Использование этого материала в учебных и образовательных целях бесплатно. Укажите авторство используемого содержимого, включая ссылку (-ы) на ManagementStudyGuide.com и URL-адрес страницы содержимого.

Методы отбора проб | Разъяснение типов и методов

Когда вы проводите исследование группы людей, редко удается собрать данные от каждого человека в этой группе.Вместо этого вы выбираете образец. Выборка — это группа лиц, которые фактически будут участвовать в исследовании.

Чтобы сделать обоснованные выводы из ваших результатов, вы должны тщательно решить, как вы будете выбирать образец, который будет репрезентативным для группы в целом. Существует два типа методов отбора проб:

• Вероятностная выборка включает случайный выбор, позволяющий делать статистические выводы обо всей группе.
• Невероятностная выборка включает неслучайный выбор на основе удобства или других критериев, что позволяет легко собирать исходные данные.

Вы должны четко объяснить, как вы выбрали образец, в разделе о методологии вашей статьи или диссертации.

Население по сравнению с выборкой

Во-первых, вам необходимо понять разницу между генеральной совокупностью и выборкой и определить целевую совокупность вашего исследования.

• Население — это вся группа, о которой вы хотите сделать выводы.
• Образец — это особая группа лиц, от которых вы будете собирать данные.

Население может быть определено с точки зрения географического положения, возраста, дохода и многих других характеристик.

Он может быть очень широким или довольно узким: возможно, вы хотите сделать выводы обо всем взрослом населении вашей страны; возможно, ваше исследование сосредоточено на клиентах определенной компании, пациентах с определенным заболеванием или учащихся одной школы.

Важно тщательно определить целевую аудиторию в соответствии с целями и практикой вашего проекта.

Если население очень большое, демографически смешанное и географически разбросано, получить доступ к репрезентативной выборке может быть сложно.

Рамка для отбора проб

Основа выборки — это фактический список лиц, из которых будет взята выборка. В идеале он должен включать всю целевую группу населения (и никого, кто не является ее частью).

Пример

Вы изучаете условия труда в компании X. Все ваше население составляет 1000 сотрудников компании.Ваша выборка — это база данных кадровых ресурсов компании, в которой перечислены имена и контактные данные каждого сотрудника.

Объем выборки

Число особей в вашей выборке зависит от размера популяции и от того, насколько точно вы хотите, чтобы результаты отражали популяцию в целом.

Вы можете использовать калькулятор размера выборки, чтобы определить, насколько большой должна быть ваша выборка. В целом, чем больше размер выборки, тем точнее и увереннее вы можете делать выводы обо всей генеральной совокупности.

Вероятностные методы отбора проб

Вероятностная выборка означает, что каждый член популяции имеет шанс быть выбранным. В основном он используется в количественных исследованиях. Если вы хотите получить результаты, репрезентативные для всей генеральной совокупности, вам необходимо использовать метод вероятностной выборки.

Существует четыре основных типа вероятностной выборки.

1. Простая случайная выборка

В простой случайной выборке каждый член совокупности имеет равные шансы быть выбранным.Ваша основа выборки должна включать все население.

Для проведения этого типа выборки вы можете использовать такие инструменты, как генераторы случайных чисел, или другие методы, полностью основанные на случайности.

Пример

Вы хотите выбрать простую случайную выборку из 100 сотрудников компании X. Вы присваиваете каждому сотруднику в базе данных компании номер от 1 до 1000 и используете генератор случайных чисел для выбора 100 номеров.

2. Систематический отбор проб

Систематическая выборка похожа на простую случайную выборку, но ее обычно немного проще провести.Каждый член популяции указан с номером, но вместо случайной генерации чисел, люди выбираются через равные промежутки времени.

Пример

Все сотрудники компании перечислены в алфавитном порядке. Из первых 10 номеров вы случайным образом выбираете начальную точку: номер 6. Начиная с номера 6, выбирается каждый 10-й человек в списке (6, 16, 26, 36 и т. Д.), И вы получаете образец 100 человек.

Если вы используете эту технику, важно убедиться, что в списке нет скрытого узора, который мог бы исказить образец.Например, если в базе данных HR сотрудники группируются по командам, а члены команды перечислены в порядке старшинства, существует риск того, что ваш интервал может пропустить людей на младших должностях, что приведет к смещению выборки в сторону старших сотрудников.

3. Стратифицированная выборка

Стратифицированная выборка включает разделение населения на субпопуляции, которые могут различаться по важным параметрам. Это позволяет делать более точные выводы, гарантируя, что каждая подгруппа должным образом представлена ​​в выборке.

Чтобы использовать этот метод выборки, вы делите население на подгруппы (называемые стратами) на основе соответствующих характеристик (например, пола, возрастного диапазона, уровня дохода, должности).

На основе общих пропорций населения вы рассчитываете, сколько человек должно быть отобрано из каждой подгруппы. Затем вы используете случайную или систематическую выборку, чтобы выбрать выборку из каждой подгруппы.

Пример

В компании работают 800 женщин и 200 мужчин.Вы хотите убедиться, что выборка отражает гендерный баланс компании, поэтому вы разделяете население на две группы по признаку пола. Затем вы используете случайную выборку для каждой группы, выбирая 80 женщин и 20 мужчин, что дает вам репрезентативную выборку из 100 человек.

4. Кластерная выборка

Кластерная выборка также включает разделение совокупности на подгруппы, но каждая подгруппа должна иметь характеристики, аналогичные всей выборке. Вместо того, чтобы отбирать людей из каждой подгруппы, вы случайным образом выбираете целые подгруппы.

Если это практически возможно, вы можете включить каждого человека из каждого кластера выборки. Если сами кластеры велики, вы также можете выбрать людей из каждого кластера, используя один из описанных выше методов.

Этот метод хорош для работы с большими и рассредоточенными популяциями, но существует больший риск ошибки в выборке, поскольку между кластерами могут быть существенные различия. Трудно гарантировать, что выбранные кластеры действительно репрезентативны для всей генеральной совокупности.

Пример

У компании есть офисы в 10 городах по всей стране (у всех примерно одинаковое количество сотрудников на аналогичных должностях). У вас нет возможности ездить в каждый офис для сбора данных, поэтому вы используете случайную выборку, чтобы выбрать 3 офиса — это ваши кластеры.

Что вычитка может сделать для вашей статьи?

Редакторы

Scribbr не только исправляют грамматические и орфографические ошибки, но и улучшают ваше письмо, убеждаясь в том, что в вашей статье нет нечетких слов, лишних слов и неуклюжих фраз.

См. Пример редактирования

Невероятностные методы выборки

В не вероятностной выборке люди отбираются на основе неслучайных критериев, и не каждый человек имеет шанс быть включенным.

Этот тип выборки проще и дешевле получить, но он имеет более высокий риск систематической ошибки выборки, и вы не можете использовать его для получения достоверных статистических выводов о генеральной совокупности.

Методы маловероятной выборки часто подходят для исследовательских и качественных исследований. В этих типах исследований цель состоит не в том, чтобы проверить гипотезу о широкой популяции, а в том, чтобы развить первоначальное понимание небольшой или недостаточно изученной популяции.

1. Отбор проб для удобства

Удобная выборка просто включает людей, которые оказались наиболее доступными для исследователя.

Это простой и недорогой способ сбора исходных данных, но невозможно определить репрезентативность выборки для генеральной совокупности, поэтому она не может дать обобщаемых результатов.

Пример

Вы изучаете мнения об услугах поддержки студентов в вашем университете, поэтому после каждого занятия вы просите своих однокурсников заполнить анкету по этой теме. Это удобный способ сбора данных, но поскольку вы опрашивали только студентов, посещающих те же классы, что и вы, на том же уровне, выборка не является репрезентативной для всех студентов вашего университета.

2. Выборка добровольного ответа

Подобно удобной выборке, выборка добровольных ответов в основном основана на простоте доступа.Вместо того, чтобы исследователь выбирал участников и напрямую связывался с ними, люди добровольно участвуют в опросе (например, отвечая на общедоступный онлайн-опрос).

Выборки добровольных ответов всегда, по крайней мере, в некоторой степени предвзяты, поскольку некоторые люди по своей природе более склонны к добровольному участию, чем другие.

Пример

Вы рассылаете опрос всем студентам своего университета, и многие студенты решают его заполнить. Это, безусловно, может дать вам некоторое представление о теме, но люди, которые ответили, скорее всего, будут теми, кто имеет твердое мнение о службах поддержки студентов, поэтому вы не можете быть уверены, что их мнение репрезентативно для всех студентов.

3. Целенаправленный отбор проб

Этот тип выборки предполагает, что исследователь использует свое суждение для выбора образца, который наиболее полезен для целей исследования.

Он часто используется в качественных исследованиях, когда исследователь хочет получить подробные сведения о конкретном явлении, а не делать статистические выводы. Эффективная целенаправленная выборка должна иметь четкие критерии и обоснование для включения.

Пример

Вы хотите больше узнать о мнениях и опыте студентов с ограниченными возможностями в вашем университете, поэтому вы целенаправленно выбираете количество студентов с различными потребностями в поддержке, чтобы собрать различные данные об их опыте работы с услугами для студентов.

4. Отбор проб снежков

Если популяция труднодоступна, можно использовать выборку «снежный ком» для набора участников через других участников. Количество людей, у которых есть доступ к «снежкам», когда вы контактируете с большим количеством людей.

Пример

Вы изучаете опыт бездомности в своем городе. Поскольку списка всех бездомных в городе нет, вероятностная выборка невозможна. Вы встречаете человека, который соглашается участвовать в исследовании, и он знакомит вас с другими бездомными, которых она знает в этом районе.

Часто задаваемые вопросы об отборе проб

Что такое выборка?

Образец — это подмножество особей из большей популяции. Выборка означает выбор группы, из которой вы фактически будете собирать данные в своем исследовании.Например, если вы изучаете мнения студентов в своем университете, вы можете опросить выборку из 100 студентов.

В статистике выборка позволяет проверить гипотезу о характеристиках совокупности.

Что такое невероятностная выборка?

При не вероятностной выборке выборка выбирается на основе неслучайных критериев, и не каждый член генеральной совокупности имеет шанс быть включенным.

Общие методы маловероятной выборки включают удобную выборку, выборку добровольного ответа, целенаправленную выборку, выборку снежным комом и выборку по квотам.
