Начинающему пилоту — аккумуляторы

ДИСКЛЕЙМЕР
Во многих аспектах данная статья выражает
субъективное мнение автора.
Спорить с ним бесполезно, он упёртый.

Так как радиоуправленец я самый, что ни на есть начинающий, приходится постигать некоторые азы. Сегодня — батареи. Итак, в радиоуправляемых моделях в подавляющем большинстве используются литий-полимерные аккумуляторы (LiPo). Они самые лёгкие, лучше других сохраняют напряжение при разряде, а также не имеют эффекта памяти. Тем не менее, они, пожалуй, и самые сложные в эксплуатации: нельзя перезаряжать, нельзя перегревать, нельзя переразряжать (разряжать ниже определённого порога). Хранение этих батарей — тоже особая процедура.

Зарядки для батарей идут в комплекте почти с каждой машиной/вертолётом/самолётом, даже самым дешёвым, но не везде стоит ими пользоваться. Случается, что они недозаряжают или перезаряжают, а это сильно снижает срок эксплуатации батареи. Купив универсальную зарядку с балансиром, вы окажете услугу себе и своим батареям.

Суть её в том, что она контролирует заряд каждой банки аккумулятора отдельно. Обычно такая зарядка сначала быстро заряжает батарею на 90% ёмкости, а потом дозаряжает каждую банку с балансировкой. Также с её помощью можно заряжать несколько батарей одновременно. Теперь всё это кратко, но ёмко:

LiPo-батареи

• Обычный уровень заряда LiPo-батарей — до 4.2 вольта на банку. На практике на несколько милливольт меньше.
• Заряжать аккумулятор LiPo выше, чем на 4.4 вольта на банку запрещено — перегреется и взорвётся.
• Разряжать аккумулятор LiPo ниже, чем на 3 вольта на банку не рекомендуется — может сдохнуть.
• Батареи 3S и больше необходимо заряжать только с подключенным балансировочным проводом! В противном случае весьма возможен перезаряд.
• При помощи специального кабеля на зарядке с балансиром можно заряжать несколько батарей одновременно. Например, две 3S батареи, как одну 6S или четыре 1S (как у Hubsan), как одну 4S. Подробнее об этом можно почитать здесь или посмотреть видео.
• Для хранения LiPo-батареи желательно предварительно зарядить/разрядить её на зарядном устройстве в специальном режиме. Напряжение будет доведено 3.85 вольт на банку, что является оптимальным. Хранить полностью заряженные или пустые батареи не рекомендуется, это снижает их срок службы.

Зарядное устройство iMax B6

Перейдём к зарядкам. Ассортимент их велик, но одной из наиболее популярных моделей является SkyRC iMax B6. Продаётся она много где и стоит недорого. Единственное, что надо помнить: к зарядке требуется адаптер. Если есть лаптоп, то от него подойдёт, если нет — придётся купить. Китайские подделки? Конечно есть, но тут всё осложняется тем, что и оригинал родом из Китая. Свою зарядку я покупал на HobbyKing, где есть как оригинальная (помечена, как genuine), так и клон. Ниже несколько полезных ссылок, касательно именно этой зарядки:

• Страница проверки зарядки на «оригинальность»
• Подробная статья о зарядке
• Пошаговая инструкция по зарядке LiPo и NiMN аккумуляторов
• Сравнение оригинальной версии и подделок
• Видео-руководство по зарядке с расчётом тока

Инструкция к iMax B6

Здесь можно скачать инструкцию к зарядному устройству SkyRC iMax B6 на русском (pdf):

Меры предосторожности

Меры предосторожности при зарядке LiPo-батарей крайне важны, так как температура их горения при перезаряде порядка 3000 градусов и обычной водой их не потушить.

• Если есть возможность, заряжайте батареи не в жилом помещении.
• Обязательно купите защитный пакет (LiPo Safe Sack).
• Если заряжаете большие батареи и часто, порошковый огнетушитель в доме лишним не будет.

Берегите свои батареи и они прослужат вам максимально долго.

Зарядное устройство SkyRC iMAX B6 mini 6A/60W без/БП универсальное (SK-100084)

Зарядное устройство SkyRC iMAX B6 mini 6A/60W без/БП универсальное (SK-100084) — оптом в Прямые дистрибьюции

Артикул: SK-100084 Штрихкод: 6930460000798 Бренд: SkyRC (Скай-Эр-Си)

SkyRC iMAX B6 mini — умное универсальное зарядное устройство, позволяющее быстро заряжать и разряжать большинство типов аккумуляторов и батарей, используемых в радиоуправляемых моделях и оружии для страйкбола: Li-Ion, Li-Pol, Li-Fe, NiCd и NiMH. Качественно заряжает и балансирует литиевые батареи, что необходимо для их длительного и безопасного использования.

Похожие

• Зарядное устройство SkyRC B6 Quattro 6A/80Wx4 без/БП 4-канальное универсальное (SK-100046-01)

  SK-100046-01 7200 грн Нет в наличии

• Зарядное устройство SkyRC B6 DUO 10A/200Wx2 без/БП двойное универсальное (SK-100038-01)

  SK-100038-01 5700 грн Нет в наличии

• Зарядное устройство SkyRC Ultimate 20A/400W без/БП универсальное (SK-100017-01)

  SK-100017-01 4600 грн Нет в наличии

• Зарядное устройство SkyRC iMAX B6 5A/50W без/БП универсальное (SK-100002-02)

  SK-100002-02 1800 грн Нет в наличии

SkyRC iMAX B6 mini 6A/60W — улучшенная компактная версия самого популярного в мире зарядного устройства Imax B6. С уменьшением размеров мощность зарядного устройства выросла на 20% и увеличилась функциональность. Из новых функций стоит отметить проверку внутреннего сопротивления аккумуляторов.

SkyRC iMAX B6 mini — умное универсальное зарядное устройство, позволяющее быстро заряжать и разряжать большинство типов аккумуляторов и батарей, используемых в радиоуправляемых моделях и оружии для страйкбола: Li-Ion, Li-Pol, Li-Fe, NiCd и NiMH. Качественно заряжает и балансирует литиевые батареи, что необходимо для их длительного и безопасного использования.

Процесс заряда полностью автоматический и управляется микроконтроллером. Процесс заряда успешно завершается при достижении максимальной ёмкости аккумулятора, что определяется специальными алгоритмами для каждого типа аккумуляторов. Заряд прерывается в случае обнаружения неисправности или при достижении запрограммированного лимита по времени заряда, ёмкости, или по температуре (при использовании опционального датчика температуры). Для NiMh/NiCd аккумуляторов в iMAX B6 mini используется улучшенный алгоритм определения полного заряда — Re-Peak.

Зарядное устройство выполнено в компактном металлическом корпусе и подключается к внешнему источнику постоянного тока 11,0-18,0В: к блоку питания, работающему от сети 220В (приобретается отдельно) либо к автомобильному аккумулятору вдали от возможности подключения к розетке. В отличие от пассивного охлаждения в обычной версии iMAX B6, корпус B6 mini охлаждается кулером с автоматической регулировкой.

Внешний порт подключения к ПК через USB кабель (приобретается отдельно) позволяет полностью управлять процессом заряда с компьютера и просматривать/анализировать графики параметров процесса заряда/разряда через специальное программное обеспечение SkyRC Charge Master.

Возможность подключения внешнего WiFi модуля SkyRC (приобретается отдельно) облегчает использование зарядного устройства, подключаясь к нему через удобное и функциональное ПО для смартфонов iOS/Android по беспроводному соединению WiFi.

Для удобства устройство оснащено встроенной памятью на 10 настроек заряда/разряда батарей. Теперь для работы с аккумулятором нет необходимости вносить все настройки, а достаточно выбрать одну из сохранённых ранее программ.

Оригинальное устройство от производителя SkyRC, известного своей популярной линейкой зарядных устройств Imax. Оригинальность подтверждается голографической наклейкой, серийным номером и специальным проверочным кодом.

• Особенности

  • Компактный размер
  • Максимальный зарядный ток 6А
  • Максимальная мощность 60Вт
  • Встроенный кулер с автоматической регулировкой оборотов
  • Проверка внутреннего сопротивления аккумуляторов
  • Возможность подключения к ПК
  • Возможность подключения WiFi модуля и управления с iOS/Android устройств
  • В комплекте переходники под основные виды коннекторов батарей
  • Проверка реальной ёмкости аккумулятора
  • Балансировка Li-Pol, Li-Ion, Li-Fe батарей
  • Память на 10 профилей заряда/разряда
  • Метод Re-Peak для определение заряда NiMh/NiCd аккумуляторов
  • Для работы дополнительно необходим источник питания 60Вт 11,0-18,0В

• Характеристики

  • Тип: универсальное зарядное устройство
  • Мощность заряда: 60 Вт
  • Кол-во каналов: 1
  • Встроенный БП: нет
  • Ток заряда: 0,1-6 А
  • Ток разряда: 0,1-2 А
  • Ток балансировки: 0,3 А
  • Поддержка LiPo/LiFe/Lilon: 3,7-22,2 В
  • Поддержка NiMH/NiCd: 1,2-18 В
  • Поддержка Pb: 2-20 В
  • Поддержка LiHV: нет
  • Входное напряжение: DC 11-18 В
  • Дисплей: да
  • Охлаждение: пассивное
  • Размеры: 102x84x29 мм
  • Вес: 233 г

Все характеристики:

Зарядное устройство

Тип

Li-Pol | Li-ion | Li-Fe | Li-HV | Ni-MH | Ni-Cad | Pb

Мощность заряда

60 Вт

Кол-во каналов

1

Встроенный БП

нет

Ток заряда

0. 1 — 6 А

Ток разряда

0.1 — 2 А

Ток балансировки

0.3 А

Поддержка LiPo/LiFe/Lilon

3.7 — 22.2 В

Поддержка NiMH/NiCd

1.2 — 18 В

Поддержка Pb

2 — 20 В

Поддержка LiHV

нет

Входное напряжение

DC 11-18 В

Дисплей

да

Охлаждение

пассивное

Размеры

102x84x29 мм

Вес

233 г

Питание

От автомобиля | От аккумулятора | От внешнего БП

Тип силового разъема батареи

Banana 4 мм

Характеристики категории — Rozetka.ua — Запчасти для радиоуправляемых моделей

Вид

Зарядные устройства

Гарантия

1 месяц

Детский возраст

14 лет

Назначение

Универсальные

Страна регистрации бренда

Китай

Страна-производитель товара

Китай

Сведения о товаре:

Страна бренда

Китай

Страна производства

Китай

Рекомендованный возраст

Не для дітей

Материалы

метал, пластик нетокс, гума

Гарантия

1 місяць. Зберігайте етикетку.

Срок хранения

Необмежений

Содержит литиевый аккумулятор

Ні

Условия хранения

у відключеному стані; у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи та дітей певного віку; при температурі -10°C — +30°C.

Предупреждение

Оберігати від механічних ударів; до підключення перевірте налаштування, сумісність і полярність батарей та джерела живлення; не перевантажуйте; не залишати процес заряду без нагляду

Инструкция

Увімкніть зарядний пристрій. Під’єднайте акумулятор силовим та балансувальним кабелем до пристрою дотримуючись полярності. Після зарядки — від’єднайте акумулятор.

Единица измерения

1 шт

Весогабаритные характеристики

Тип упаковки

Коробка

Вес в упаковке

0.416 кг

Длина упаковки

14 см

Ширина упаковки

15 см

Высота упаковки

4.8 см

Размеры упаковки

14х15х4,8 см

Объём упаковки

0. 001 м. куб.

Количество в ящике

30 шт

Размеры ящика

44х32х36,5 см

Объём ящика

0.0514 м. куб.

Загрузки:

• Инструкция SK-100008 Зарядное устройство SkyRC iMAX B6AC (рус.) (формат PDF) 2.12 MB

• Инструкция к зарядным устройствам к радиоуправляемым моделям: общие рекомендации по эксплуатации (укр.) (формат PDF) 188 KB
• Инструкция SK-100084 Зарядное устройство SkyRC iMAX B6 mini (англ.) (формат PDF) 1.87 MB

imax b6 зарядное устройство руководство — Купить imax b6 зарядное устройство руководство с бесплатной доставкой

imax b6 руководство зарядное устройство — Купить imax b6 руководство зарядное устройство с бесплатной доставкой | Покупки на Banggood

• Дом

• 16 результатов

Цена —

ОК

Доставить из

Всего 1 страница

Перейти на страницу

Перейти

Подтвердите свой возраст

Для входа в этот раздел вам должно быть не менее 18 лет.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

SkyRC iMAX B6 Руководство пользователя

{{pages}} pgs{{size}}{{download}}

Загрузка…

SkyRC Technology Co., Ltd. 2014

Версия 1.0

СОДЕРЖАНИЕ

ВВЕДЕНИЕ	01
ОСОБЕННОСТИ	03
ПРЕДУПРЕЖДЕНИЯ И ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ	05
СХЕМА ПРОГРАММЫ	08
ЭКСПЛУАТАЦИЯ	09
РАБОЧАЯ ПРОГРАММА	10
ПРОГРАММА ЗАРЯДКИ	13
АККУМУЛЯТОР ПАМЯТИ НАБОР И ВЫЗОВ	14
НАСТРОЙКА СИСТЕМЫ	16
СЧЕТЧИК БАТАРЕИ	18
ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ БАТАРЕИ	19
ПРЕДУПРЕЖДЕНИЕ И СООБЩЕНИЕ ОБ ОШИБКЕ	20
ИСПОЛЬЗОВАНИЕ ПРОГРАММЫ ДЛЯ КОНТРОЛЯ ЗАРЯДА «CHARGE MASTER»	21
КОМПЛЕКТ СОДЕРЖИТ	21
СПЕЦИФИКАЦИЯ	22
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ	23
ОБЫЧНО ИСПОЛЬЗУЕМЫЕ ТЕРМИНЫ	24
ГАРАНТИЯ И ОБСЛУЖИВАНИЕ	25

ВВЕДЕНИЕ

Поздравляем с выбором SKYRC B6 mini DC Input Professional

Балансное зарядное/разрядное устройство. Это устройство простое в использовании, но работа со сложным автоматическим зарядным устройством, таким как SKYRC B6 mini, требует от пользователя определенных знаний. Настоящая инструкция по эксплуатации предназначена для быстрого ознакомления с ее функциями. Поэтому важно, чтобы вы полностью прочитали Инструкцию по эксплуатации, Предупреждения и Примечания по технике безопасности, прежде чем пытаться использовать новое зарядное устройство в первый раз. Мы надеемся, что ваше новое зарядное устройство принесет вам много лет удовольствия и успеха.

SKYRC B6 mini — это обновленная версия всем известного IMAX B6. По сравнению с B6 он более точен и стабилен, а также имеет некоторые новые возможности и функции. Пользователи могут самостоятельно установить напряжение на клеммах и подключить их к ПК для управления ПК и обновления прошивки. Более того, пользователи также могут использовать его в качестве измерителя литиевой батареи и измерителя внутреннего сопротивления батареи. Есть автоматическое ограничение тока зарядки, ограничение емкости, порог температуры и ограничение времени обработки, что делает зарядное устройство более безопасным, чем B6.

SKYRC B6 mini — это высокопроизводительная зарядно-разрядная станция с микропроцессорным управлением и управлением батареями, подходящая для использования со всеми современными типами батарей, со встроенным эквалайзером для шестиэлементных литий-полимерных

(LiPo), литий-железо-фосфатных (LiFe) и литий-ионные (LiIon) батареи; максимальный ток заряда 6А и максимальная мощность заряда 60Вт. Он может питаться от источника постоянного тока 11-18 В.

Перед первым использованием зарядного устройства ОБЯЗАТЕЛЬНО прочтите данные ИНСТРУКЦИИ, ПРЕДУПРЕЖДЕНИЯ и

ПРИМЕЧАНИЯ ПО БЕЗОПАСНОСТИ.

Неправильное обращение с батареями и зарядными устройствами может быть опасным, так как всегда есть риск возгорания и взрыва батарей.

B6 мини

01 ·

ВВЕДЕНИЕ

Пожалуйста, полностью и внимательно прочтите все это руководство по эксплуатации, прежде чем

использовать это изделие, так как оно охватывает широкий спектр информации по эксплуатации

и технике безопасности. Или, пожалуйста, используйте этот продукт в компании со специалистом!

PC Link

DC Input

Power Port

DC 11-18V

Temperature

Sensor Port

LCD Display

Balance Lead

Socket JST-XH

Ports

Output Charge

Lead 4mm

Банановая вилка

Возобновление или запуск

Процессы зарядки

Подтверждение любого действия

Изменение значений

Просмотр состояния отдельных ячеек

Ячейки в режиме баланса зарядки

Прокрутка главного меню

Остановка любых процессов зарядки

· 02

B6 мини

ОСОБЕННОСТИ

Оптимизированное операционное программное обеспечение

IMAX B6 mini имеет так называемую функцию AUTO, которая устанавливает ток питания в процессе зарядки или разрядки. В частности, для литиевых батарей это может предотвратить перезарядку, которая может привести к взрыву по вине пользователя. Он может автоматически отключать цепь и подавать сигнал тревоги при обнаружении любой неисправности. Все программы этого продукта контролировались посредством двусторонней связи и связи для достижения максимальной безопасности и минимизации проблем. Все настройки могут быть настроены пользователями!

Память аккумулятора (сохранение/загрузка данных)

Зарядное устройство может хранить до 10 различных профилей заряда/разряда для вашего удобства. Вы можете сохранить данные, относящиеся к настройке программы непрерывной зарядки или разрядки батареи. Пользователи могут вызывать эти данные в любое время без какой-либо специальной настройки программы.

Контроль конечного напряжения (TVC)

Зарядное устройство позволяет пользователю изменять конечное напряжение. (только для опытных пользователей)

Программное обеспечение для управления ПК «Charge Master»

Бесплатное программное обеспечение «Charge Master» дает вам беспрецедентную возможность управлять зарядным устройством через компьютер. Вы можете контролировать напряжение батареи, напряжение ячейки и другие данные во время зарядки, просматривать дату зарядки в виде графиков в реальном времени. И вы можете инициировать, контролировать зарядку и обновлять прошивку из «Charge Master».

Управление смартфоном через WiFi-модуль (как для iOS, так и для Android)

Наконец, ваше зарядное устройство получает собственные приложения. Это зарядное устройство может управляться смартфонами через модуль Wi-Fi (опция SK-600075).

Внутренний независимый балансировщик литиевой батареи

В IMAX B6 mini используется балансировщик напряжения отдельных элементов. Нет необходимости

подключать внешний балансир для зарядки баланса.

Балансировка отдельных ячеек Разрядка батареи

В процессе разрядки IMAX B6 mini может контролировать и балансировать каждую ячейку батареи по отдельности. Будет показано сообщение об ошибке, и процесс будет завершен автоматически, если напряжение какой-либо отдельной ячейки окажется ненормальным.

Совместимость с различными типами литиевых батарей

IMAX B6 mini совместим с различными типами литиевых батарей, такими как LiPo, LiIon и новой серией батарей LiFe.

B6 мини

03 ·

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Быстрый режим и режим хранения литиевой батареи

Цели зарядки литиевой батареи различаются, «быстрая» зарядка сокращает продолжительность зарядки, тогда как состояние «сохранение» может контролировать конечное напряжение вашей батареи, чтобы хранить в течение длительного времени и защитить полезное время батареи.

Режим повторного пикового заряда NiMH/NiCd аккумулятора

В режиме повторного пикового заряда зарядное устройство может автоматически заряжать аккумулятор один, два или три раза подряд. Это хорошо для того, чтобы убедиться, что батарея полностью заряжена.

Дельта-пик чувствительности для NiMH/NiCd аккумуляторов

Дельта-пик чувствительности для NiMH/NiCd аккумуляторов: Программа автоматического прекращения заряда, основанная на принципе обнаружения дельта-пик напряжения. Когда напряжение батареи превысит пороговое значение, процесс будет прекращен автоматически.

Циклическая зарядка/разрядка

От 1 до 5 циклических и непрерывных процессов зарядка > разрядка или разрядка > зарядка используется для обновления и балансировки батареи, чтобы стимулировать активность батареи.

Предельный ток автоматической зарядки

Вы можете установить верхний предел зарядного тока при зарядке NiMH или NiCd аккумуляторов, это полезно для NiMH аккумуляторов с низким импедансом и емкостью в режиме зарядки ‘AUTO’.

Измеритель литий-полимерных аккумуляторов

Пользователь может проверить общее напряжение батареи, максимальное напряжение, минимальное напряжение и напряжение каждой ячейки.

Измеритель внутреннего сопротивления батареи

Пользователь может проверить общее внутреннее сопротивление батареи и внутреннее сопротивление каждой ячейки.

Ограничение емкости

Зарядная емкость всегда рассчитывается как зарядный ток, умноженный на время. Если емкость зарядки превышает лимит, процесс будет автоматически прекращен при установке максимального значения.

Температурный порог*

Внутренняя химическая реакция батареи вызывает повышение температуры батареи. Если предел температуры достигнут, процесс будет прекращен.

* Эта функция доступна при подключении дополнительного датчика температуры, который не входит в комплект поставки.

Ограничение времени обработки:

Вы также можете ограничить максимальное время обработки, чтобы избежать возможных дефектов.

· 04

B6 мини

ПРЕДУПРЕЖДЕНИЯ И УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Эти предупреждения и указания по технике безопасности особенно важны. Пожалуйста, следуйте инструкциям для максимальной безопасности; в противном случае зарядное устройство и аккумулятор могут быть повреждены или, в худшем случае, может возникнуть пожар.

Никогда не оставляйте зарядное устройство без присмотра, когда оно подключено к источнику питания. При обнаружении какой-либо неисправности НЕМЕДЛЕННО ПРЕКРАТИТЕ ПРОЦЕСС и обратитесь к руководству по эксплуатации.

Держите зарядное устройство вдали от пыли, влаги, дождя, тепла, прямых солнечных лучей и вибрации. Никогда не бросайте это.

Допустимое входное напряжение постоянного тока составляет 11~18 В постоянного тока.

Это зарядное устройство и аккумулятор следует размещать на термостойкой, негорючей и непроводящей поверхности. Никогда не кладите их на автомобильное сиденье, ковер и т.п. Держите все легковоспламеняющиеся летучие материалы вдали от рабочей зоны.

Убедитесь, что вы знаете технические характеристики аккумулятора, который необходимо заряжать или разряжать, чтобы убедиться, что он соответствует требованиям данного зарядного устройства. Если программа настроена неправильно, аккумулятор и зарядное устройство могут быть повреждены. Это может привести к возгоранию или взрыву из-за перезарядки.

Параметры стандартной батареи

		Литий-полимерный	литий-ион	Жизнь	NiCd	МиМХ	Пб
	Номинальный	3,7 В/ячейка	3,6 В/ячейка	3,3 В/ячейка	1,2 В/ячейка	1,2 В/ячейка	2,0 В/ячейка
	Напряжение
	Максимальный заряд	4,2 В/ячейка	4,1 В/ячейка	3,6 В/ячейка	1,5 В/ячейка	1,5 В/ячейка	2,46 В/ячейка
	Напряжение
	Хранение	3,8 В/ячейка	3,7 В/ячейка	3,3 В/ячейка	нет данных	нет данных	нет данных
	Напряжение
	Допустимый	1С	1С	4С	1С-2С	1С-2С	0. 4К
	Быстрая зарядка

Мин. Разряд

3,0–3,3 В/элемент 2,9–3,2 В/элемент 2,6–2,9 В/элемент 0,1–1,1 В/элемент 0,1–1,1 В/элемент 1,8 В/элемент

Напряжение

Будьте очень внимательны при выборе правильного напряжения для различных типов батарей, в противном случае вы можете повредить батареи. Неправильные настройки могут привести к возгоранию или взрыву ячеек.

В6 мини

05 ·

ПРЕДУПРЕЖДЕНИЕ И ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ

Никогда не пытайтесь заряжать или разряжать батареи следующих типов.

Аккумулятор, состоящий из элементов различных типов (в том числе разных производителей)

Аккумулятор, который уже полностью заряжен или слегка разряжен. Неперезаряжаемые батареи (опасность взрыва).

Аккумуляторы, для которых требуется другой метод зарядки NiCd, NiMh, LiPo или гелевых элементов (Pb, свинцово-кислотный).

Неисправный или поврежденный аккумулятор.

Аккумулятор со встроенной цепью заряда или защитной цепью.

Батареи, установленные в устройстве или электрически связанные с другими компонентами.

Аккумуляторы, в отношении которых производитель прямо не указал, что они подходят для тока, выдаваемого зарядным устройством в процессе зарядки.

Прежде чем приступить к зарядке, обратите внимание на следующие моменты:

Вы выбрали программу, подходящую для типа заряжаемого аккумулятора?

Вы установили достаточный ток для зарядки или разрядки?

Вы проверили напряжение батареи? Блоки литиевых батарей могут быть подключены параллельно и последовательно, т. е. блок из 2 элементов может иметь напряжение 3,7 В (параллельно) или 7,4 В (последовательно).

Вы проверили надежность и надежность всех соединений?

Убедитесь, что ни в одной точке цепи нет прерывистых контактов.

Зарядка

В процессе зарядки в батарею подается определенное количество электроэнергии. Количество заряда рассчитывается путем умножения тока заряда на время заряда. Максимально допустимый зарядный ток варьируется в зависимости от типа батареи или ее производительности и может быть найден в информации производителя батареи. Только аккумуляторы, для которых прямо заявлено, что они способны к быстрой зарядке, могут заряжаться со скоростью, превышающей стандартный зарядный ток.

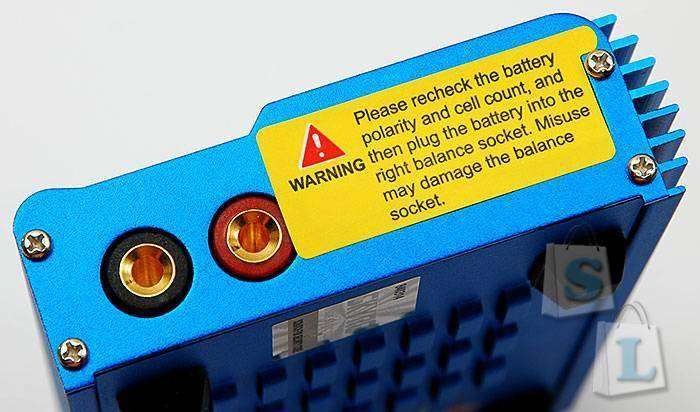

Подсоедините аккумулятор к клемме зарядного устройства: красный — положительный, черный — отрицательный. Из-за разницы между сопротивлением кабеля и соединителя зарядное устройство не может определить сопротивление аккумуляторной батареи. Основным требованием для правильной работы зарядного устройства является то, что зарядный провод должен иметь подходящее поперечное сечение и высококачественные разъемы, которые обычно позолоченные, должны быть установлены на обоих концах.

Всегда обращайтесь к руководству производителя аккумуляторов о методах зарядки, рекомендуемом зарядном токе и времени зарядки. В частности, литиевую батарею следует заряжать строго в соответствии с инструкциями по зарядке, предоставленными производителем.

· 06

B6 мини

ПРЕДУПРЕЖДЕНИЕ И ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ

Особое внимание следует уделить подключению литиевой батареи.

Не пытайтесь произвольно разбирать аккумулятор.

Обратите внимание, что литиевые батареи могут быть подключены параллельно и последовательно. При параллельном соединении емкость батареи рассчитывается путем умножения емкости одной батареи на количество элементов при неизменном общем напряжении. Дисбаланс напряжений может привести к возгоранию или взрыву. Литиевую батарею рекомендуется заряжать последовательно.

Разрядка

Основной целью разрядки является очистка остаточной емкости аккумулятора или снижение напряжения аккумулятора до определенного уровня. Процессу разрядки следует уделять такое же внимание, как и зарядке.
