Импульсные перенапряжения. Устройства защиты от импульсных перенапряжений (УЗИП): назначение, принцип работы, выбор и установка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое УЗИП и для чего они нужны. Как работают устройства защиты от импульсных перенапряжений. Какие бывают классы УЗИП. Как правильно выбрать и установить УЗИП для защиты электрооборудования. На что обратить внимание при монтаже УЗИП.

Содержание

Что такое импульсное перенапряжение и чем оно опасно

Импульсное перенапряжение — это кратковременное повышение напряжения в электросети, значительно превышающее номинальное значение. Длительность такого скачка напряжения может составлять от нескольких микросекунд до нескольких миллисекунд, но его амплитуда может достигать нескольких тысяч вольт.

Чем опасны импульсные перенапряжения для бытовых электроприборов и электроники? Изоляция большинства бытовых приборов рассчитана на напряжение около 1000 В. При возникновении в сети импульса с амплитудой 3000-5000 В и выше происходит пробой изоляции. Это приводит к короткому замыканию, выходу техники из строя и даже возгоранию.

Важно отметить, что пробой изоляции может произойти даже если все приборы отключены от розеток. Под напряжением остаются электропроводка, распределительные коробки, розетки — эти элементы также не защищены от импульсных перенапряжений.

Причины возникновения импульсных перенапряжений в электросети

Основными причинами возникновения опасных импульсных перенапряжений являются:

Грозовые разряды и удары молний
Коммутационные процессы при включении/отключении мощных потребителей
Аварии и короткие замыкания в электросети
Переходные процессы при работе электродвигателей и трансформаторов
Электростатические разряды

Полностью избавиться от возникновения импульсных перенапряжений невозможно. Поэтому для защиты электрооборудования применяются специальные устройства — УЗИП.

Что такое УЗИП и для чего они нужны

УЗИП расшифровывается как «устройство защиты от импульсных перенапряжений». Это специальные приборы, которые устанавливаются в электрощит и предназначены для ограничения амплитуды импульсных перенапряжений до безопасного уровня.

Основные задачи УЗИП:

Ограничение амплитуды импульсных перенапряжений
Отвод импульсов тока на землю
Защита электрооборудования от пробоя изоляции
Предотвращение возгораний из-за коротких замыканий
Повышение надежности работы электроники и бытовой техники

УЗИП применяются как в жилых домах и квартирах, так и на промышленных объектах для защиты различного оборудования от импульсных перенапряжений.

Принцип работы УЗИП

Принцип работы УЗИП основан на быстром снижении своего сопротивления при возникновении импульса перенапряжения. В нормальном режиме УЗИП имеет очень высокое сопротивление. Когда возникает опасный импульс, сопротивление УЗИП резко падает, и он отводит избыточную энергию на землю.

Существует два основных режима работы УЗИП:

Несимметричный (синфазный) режим — между фазой и землей или нейтралью и землей.
Симметричный (дифференциальный) режим — между фазами или фазой и нейтралью.

В несимметричном режиме УЗИП отводит избыточную энергию импульса на землю. В симметричном режиме энергия перенаправляется на другой проводник.

Классы УЗИП и их назначение

Существует 3 основных класса УЗИП, отличающихся по назначению и характеристикам:

УЗИП I класса

Предназначены для защиты от прямых ударов молнии. Устанавливаются на вводе в здание. Способны пропускать импульсные токи до 100 кА с формой волны 10/350 мкс.

УЗИП II класса

Защищают от индуктированных перенапряжений и коммутационных импульсов. Монтируются в распределительных щитах. Рассчитаны на токи до 40 кА с формой волны 8/20 мкс.

УЗИП III класса

Устанавливаются непосредственно возле чувствительного оборудования. Защищают от остаточных перенапряжений после срабатывания УЗИП I и II классов. Рассчитаны на токи до 10 кА с формой волны 8/20 мкс.

Как выбрать УЗИП для дома или квартиры

При выборе УЗИП для бытового применения следует учитывать следующие факторы:

Тип системы заземления (TN-C, TN-S, TT)
Номинальное напряжение сети
Наличие внешней молниезащиты здания
Тип линии электроснабжения (воздушная или кабельная)
Чувствительность защищаемого оборудования

Для частного дома рекомендуется устанавливать каскад из УЗИП I+II класса на вводе и УЗИП II класса в распределительном щите. Для квартиры обычно достаточно УЗИП II класса в щитке.

Основные параметры при выборе УЗИП:

Максимальное длительное рабочее напряжение Uc
Номинальный разрядный ток In
Максимальный разрядный ток Imax

Уровень напряжения защиты Up

Схемы подключения УЗИП в электрощите

Существуют различные схемы подключения УЗИП в зависимости от типа сети и класса устройства:

Схема для однофазной сети TN-S

УЗИП подключается между фазным проводником и шиной PE. Нейтральный проводник N подключается к отдельной клемме УЗИП.

Схема для трехфазной сети TN-C-S

Четырехполюсное УЗИП подключается между тремя фазами, PEN-проводником и шиной PE.

Схема для сети TT

Требуется установка двух УЗИП — между фазами и нейтралью, а также между нейтралью и заземлением.

Важно строго соблюдать рекомендованные схемы подключения, указанные производителем УЗИП.

Особенности монтажа УЗИП

При установке УЗИП следует придерживаться следующих правил:

Монтировать УЗИП максимально близко к вводу в электрощит
Использовать провода минимальной длины для подключения
Обеспечить надежное заземление
Устанавливать дополнительные автоматы для защиты УЗИП
Соблюдать минимальные расстояния между каскадами УЗИП

Выполнять подключение согласно инструкции производителя

Правильный монтаж УЗИП — залог эффективной защиты электрооборудования от импульсных перенапряжений.

Ошибки при установке УЗИП

Типичные ошибки, допускаемые при монтаже УЗИП:

Установка УЗИП в щитке с неисправным заземлением
Неправильное подключение с нарушением схемы
Применение УЗИП, не подходящего по классу защиты
Слишком длинные провода для подключения УЗИП
Отсутствие координации между каскадами УЗИП

Для надежной работы системы защиты от импульсных перенапряжений важно избегать этих ошибок при проектировании и монтаже.

Заключение

Устройства защиты от импульсных перенапряжений (УЗИП) — важный элемент современных систем электроснабжения. Они обеспечивают надежную защиту электрооборудования от опасных скачков напряжения, вызванных грозовыми разрядами и коммутационными процессами. Правильный выбор, установка и эксплуатация УЗИП позволяет значительно повысить надежность работы электроники и бытовой техники, а также предотвратить пожары из-за коротких замыканий.

назначение, принцип работы выбор по классу и установка по схеме

С началом грозы принято отключать дорогостоящие бытовые приборы из розетки, а ethernet кабели от компьютеров. Это нужно, чтобы защитить их от неожиданного удара молнии в ЛЭП и выхода из строя из-за перенапряжения. Но есть способ гораздо удобнее — установить на ввод в квартиру устройство защиты от импульсных перенапряжений.

Причины и последствия импульсных перенапряжений сети

Импульсные перенапряжения представляют угрозу для бытовых электроприборов. Причины данного явления делятся на 2 категории:

Атмосферные перенапряжения (молнии). Разряд попадает в линию электропередач. Затем высокий потенциал следует до розеток потребителей и выводит домашнюю электронику из строя.
Техногенные перенапряжения. Неисправность контура молниезащиты. Пробой изоляции между сетями высокого и низкого напряжения.

Независимо от причины, в квартирных розетках формируется разность потенциалов в несколько тысяч вольт. Импульс длится доли секунды. Но этого достаточно чтобы повредить чувствительные электронные платы, микросхемы и процессоры.

к содержанию ↑

Для чего нужно УЗИП

Задача УЗИП состоит в защите электроприборов от перенапряжения. Устройство оберегает бытовую сеть от скачков тока в следующих случаях:

неполадки на трансформаторной подстанции и замыкания ВВ проводов на НВ линию;

прямое попадание грозового разряда в ЛЭП;
разряд молнии вблизи воздушных линий электроснабжения или жилых зданий.

УЗИП для частного домак содержанию ↑

Строение и принцип работы УЗИП

Принцип работы УЗИП основан на зависимости его сопротивления от приложенного к контактам напряжения. Например, если вольтаж в сети равен типичным 220 В, то сопротивление устройства составляет порядка 1-100 Мом. Если напряжение возрастает до критического уровня, то УЗИП резко снижает сопротивление до единиц ом и шунтирует квартиру от чрезмерно высоких токов.

Внутри устройства имеется полупроводниковый элемент — варистор. Именно он за несколько микросекунд сбрасывает сопротивление до минимальных значений.

Дополнительная информация. Варистор — это круглая, светло-синяя или черная радиодеталь с двумя ножками. Ее диаметр составляет от 7 до 30 мм. Варистор часто встречается в бытовой технике. Он включается между фазным и нулевым проводами электроприбора или впаивается в его плату. В случае с домашней техникой варистор также служит для защиты от перенапряжения, только не всей квартиры, а конкретного бытового прибора, в котором он установлен.

к содержанию ↑

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

к содержанию ↑

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Важно! Если долго проходить в помещении в синтетической куртке, а потом прикоснуться к чему-то металлическому, то между пальцем и железным предметом пролетит искра. Произойдет пробой воздушного промежутка между заряженной от трения курткой и железным предметом. Разрядники работают по аналогичному принципу.

к содержанию ↑

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторахк содержанию ↑

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

к содержанию ↑

Классы УЗИП

Различные модели УЗИП отличаются по типу защищаемого потребителя, месту установки и техническим требованиям. Поэтому их принято разделять на 3 класса.

Класс УЗИП	Назначение устройства	Технические требования	Предельный импульсный ток, кА
1-й (B)	Защита от прямых ударов молнии, бросков напряжения при КЗ.	Необходима защита от прямого прикосновения человека к частям устройства. Отсутствиериска возгорания УЗИП при его неисправности или КЗ в системе электроснабжения.	От 0,5 до 50 кА при импульсном токе в течение 350 мкС.
2-й (C)	Для защиты ЛЭП и подстанций от перенапряжений при переключениях. Как дополнительные мерызащиты при ударе молнии.	Аналогичные1 классу. Защита от прямого прикосновения. Отсутствие риска возгорания при КЗв сети или неисправности защитного устройства.	5 кА при импульсе в 20 мкС.
3-й (D)	Для гашения остаточных сетевых помех и скачков напряжения.	Защита от низковольтного перенапряжения между фазой и нулем. От прямого прикосновения ивозгорания.	До 1,5 кА при 20 мкС

к содержанию ↑

Маркировка защитного устройства

Для правильного выбора и установки устройства необходимо ознакомиться с его маркировкой. Она представлена в буквенно-цифровом виде и находится на корпусе УЗИП. Расшифровка обозначений приведена ниже.

L/N — винтовые клеммы для подключения кабелей защищаемой сети;
символ «земля» — клемма для подключения нулевого защитного проводника;
зеленый флажок на корпусе — указывает на исправность прибора;
Un — номинальное рабочее напряжение защищаемой сети;
Umax — предельное допустимое напряжение;
50 Гц — частота тока;
In — номинал разрядного тока;
Imax — предельный разрядный ток, который способны выдержать устройство;
Uр — напряжение срабатывания УЗИП.

к содержанию ↑

Схемы подключения

Для подключения защитного устройства недостаточно ознакомления с его характеристиками. Дополнительно следует учесть и параметры питающей сети. В странах СНГ наиболее распространены такие ее виды:

однофазная, TN-S;
однофазная, TN-C;
трехфазная, TN-S;
трехфазная, TN-C;

УЗИП с однофазным питанием и системе TN-S

На картинке ниже представлена схема подключения. УЗИП включается после вводного автоматического выключателя. Как фазный, так и нулевой провод, на защитное устройство поступает с автомата. Заземляющий же проводник идет с PE клеммника.

к содержанию ↑

УЗИП с однофазным питанием по системе TN-C

Применяется однополюсной прибор. Заземляющий проводник отсутствует. Поэтому устройство защиты от перенапряжений подключается между фазным и нулевым. При критическом скачке напряжения в L проводе лишний ток, минуя квартиру, потечет в N провод.

к содержанию ↑

УЗИП с трехфазным питанием и по системе TN-S

Устройство защиты устанавливается после вводного автомата. Если поставить его после счетчика, то в случае удара молнии дорогой прибор учета выйдет из строя. Все 3 фазы поступают на УЗИП в соответствии с маркировкой его клемм. При таком подключении стабильность напряжения контролируется не только между фазой и землей, но и между отдельными фазами.

к содержанию ↑

УЗИП с трехфазным питанием по системе TN-C

В трехфазной сети желательно использовать модульное устройство защиты на 3 полюса. Но при необходимости допустимо воспользоваться и 3 однофазными УЗИП. Независимо от комплектации уровень напряжения будет контролироваться между всеми фазными проводниками и нулем.

к содержанию ↑

Автоматы или предохранители перед УЗИП

На вводе в любую квартиру в обязательном порядке монтируется устройство защиты от КЗ или перегрузки по току. Раньше применялись пробки (плавкие вставки). Сейчас в ходу автоматические выключатели.

УЗИП монтируется после этих устройств. При превышении напряжения оно замыкает свои контакты. Далее возникает огромный ток короткого замыкания. Если перед УЗИП стоит плавкая вставка, то она перегорит. Ее необходимо будет заменить новой. Если автоматический выключатель, то он сработает, и его достаточно будет просто включить.

В контексте ОИН специалисты рекомендуют именно плавки вставки. Объясняется это простотой их устройства и меньшими рисками перекрытия высоким напряжениям. То есть если под превышенным потенциалом окажется автомат, то есть риск, что внутри него образуется дуга, и он не выполнит защитную функцию. С плавким предохранителем такая опасность минимальна. Однако они обладают меньшей быстротой действия чем автоматы.

Важно! Не следует ремонтировать пробки и изготавливать так называемые «жучки». Это быстро, дешево и просто, но периодически приводит к серьезным последствиям. В идеале лучше иметь пробки на запас или установить автоматические выключатели.

к содержанию ↑

Ошибки монтажа УЗИП

При правильной установке защитное устройство гарантирует безопасность бытовых электроприборов. Распространенные примеры ошибок при монтаже УЗИП следующие:

Монтаж УЗИП в щиток с неисправным заземлением. Для работы устройство требует надежной земли. Поэтому перед установкой необходимо убедиться в исправности заземления.
Неправильное подключение с нарушением схемы. Корректно подключить УЗИП может только человек, разбирающийся в электрике. В случае затруднений следует обратиться к типовым схемам в технической документации на устройство.
Применение защитного аппарата, не подходящего по классу. При ударе молнии такое устройство в лучшем случае выйдет из строя. В худшем оно пропустит высокое напряжение в квартирную электрическую сеть.

В подавляющем большинстве случаев УЗИП защитит ваш дом от импульсных перенапряжений. Они возникают в результате ударов молнии вблизи ЛЭП или аварий на трансформаторных подстанциях. Подобные вещи невозможно предсказать заранее, поэтому защита от перенапряжений пойдет на пользу любому электрощиту.

Независимо от того, приобретается УЗИП для частного дома или квартиры, следует обратить внимание на его класс. Другие важные параметры — это минимальное напряжение срабатывания, предельный импульсный ток КЗ и количество защищаемых фаз. Не менее значимо правильно выбрать схему подключения прибора к сети.

Устройство защиты от импульсных перенапряжений (УЗИП): назначение, принцип работы выбор по классу и установка по схеме

Импульсные перенапряжения в сети. Защита дома от импульсных перенапряжений

Многие процессы которые происходят у нас дома, мы даже не предполагаем о том, что это произошло по причине перенапряжения. У нас сгорел телевизор филипс, а мы грешим на фирму производителя, что нужно было покупать самсунг. А почему сгорел – даже не задумываемся.

Что такое импульсное перенапряжение?

Перенапряжением называется кратковременное увеличение напряжения в точке электросети сверх допустимого значения. После этого скачка, напряжение в сети восстанавливается до первоначального значения. Степень искажения напряжения при этом характеризуется показателем импульсного напряжения.

К примеру, у нас в квартиру поступает синусоидальное напряжение 220 В. В электросети могут возникнуть импульсные перенапряжения (причину их возникновения мы рассмотрим чуть позже), это когда возникает бросок перенапряжения, длительностью несколько миллисекунд но амплитуда (максимальное значение) может достигать до 10 тис.В.

Чем опасно импульсное перенапряжение для бытовых электроприборов?

Изоляция любого электроприбора рассчитана на определенный уровень напряжения. Как правило электроприборы напряжением 220 – 380 В рассчитаны на импульс перенапряжения около 1000 В. А если в сети возникают перенапряжения с импульсом 3000 В? В этом случае происходит пробои изоляции. Возникает искра – ионизированный промежуток воздуха, по которому протекает электрический ток. В следствии этого – электрическая дуга, короткое замыкание и пожар.

Заметьте, что прибой изоляции может возникнуть, даже если у вас все приборы отключены от розеток. Под напряжением в доме все равно останутся электропроводка, распределительные коробки, те же розетки. Эти элементы сети также не защищены от импульсного перенапряжения.

Причины возникновения импульсного перенапряжения

Одна из причин возникновения импульсных перенапряжения это грозовые разряды (удар молнии). Коммутационные перенапряжения которые возникают в результате включения/отключения потребителей с большой нагрузкой. При перекосе фаз в результате короткого замыкания в сети.

Защита дома от импульсных перенапряжений

Избавиться от импульсных перенапряжений — невозможно, но для того чтобы предотвратить пробой изоляции существуют устройства, которые снижают величину импульсного перенапряжения до безопасной величины.

Такими устройствами защиты являются УЗИП — устройство защиты от импульсных перенапряжений.

Существует частичная и полная защита устройствами УЗИП.

Частичная защита подразумевает защиту непосредственно от пробоя изоляции (возникновения пожара), в этом случае достаточно установить один прибор УЗИП на вводе электрощитка (защита грубого уровня).

При полной защите УЗИП устанавливается не только на вводе, но и возле каждого потребителя домашней электросети (телевизора, компьютера, холодильника и т.д.) Такой способ установки УЗИП дает более надежную защиту электрооборудованию.

Понравилась статья — поделись с друзьями!

Как защитить дом от импульсных перенапряжений / Статьи и обзоры / Элек.ру

В техподдержке интернет-магазина «АСберг АС» клиенты часто задают вопросы о том как защитить дом от перепадов напряжения, что такое устройства защиты от перенапряжения, какие они бывают и как их подбирать. Класс продукции УЗИП известен покупателям значительно меньше чем автоматические выключатели или УЗО и игнорирование защиты от перенапряжения часто служит причиной пожаров и выхода из строя дорогостоящего электронного оборудования в частных домах. Хотелось бы восполнить этот пробел в знаниях покупателей и рассказать более подробно о том, что такое УЗИП, для чего он нужен и как его подобрать.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП
с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S.
В системе заземления TN-C применяется трехполюсное УЗИП.
В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа	Что включает	Где определяется
Первая	Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей	МЭК 62305-3
Вторая	Меры защиты для минимизации отказов электрических и электронных систем	МЭК 62305-4
Третья	Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии)	МЭК 62305-5

Оценка риска воздействия на объект

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (электроустановки зданий):

МЭК 60364-4-443 (защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
МЭК 60364-4-443-4 (выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 6036

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.
Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование здания

Выбор защитной аппаратуры: бытовая техника и электроника

Выбор защитной аппаратуры: производственное оборудование

Выбор защитной аппаратуры: ответственное оборудование

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

импульсное перенапряжение — это… Что такое импульсное перенапряжение?

импульсное перенапряжение
В настоящее время в различных литературных источниках для описания процесса резкого повышения напряжения используются следующие термины:

перенапряжение,
временное перенапряжение,
импульс напряжения,
импульсная электромагнитная помеха,
микросекундная импульсная помеха.

Мы в своей работе будем использовать термин «импульсное перенапряжение», понимая под ним резкое изменение напряжения с последующим восстановлением
амплитуды напряжения до первоначального или близкого к нему уровня за промежуток времени до нескольких миллисекунд вызываемое коммутационными процессами в электрической сети или молниевыми разрядами.
В соответствии с классификацией электромагнитных помех [ГОСТ Р 51317.2.5-2000] указанные помехи относятся к кондуктивным высокочастотным переходным электромагнитным апериодическим помехам.
[Техническая коллекция Schneider Electric. Выпуск № 24. Рекомендации по защите низковольтного электрооборудования от импульсных перенапряжений]

surge
spike
Sharp high voltage increase (lasting up to 1mSec).
[http://www.upsonnet.com/UPS-Glossary/]

Параллельные тексты EN-RU

The Line-R not only adjusts voltages to safe levels, but also provides surge protection against electrical surges and spikes — even lightning.
[APC]

Автоматический регулятор напряжения Line-R поддерживает напряжение в заданных пределах и защищает цепь от импульсных перенапряжений, в том числе вызванных грозовыми разрядами.
[Перевод Интент]

Surges are caused by nearby lightning activity and motor load switching
created by air conditioners, elevators, refrigerators, and so on.
[APC]

ВОПРОС: ЧТО ЯВЛЯЕТСЯ ИСТОЧНИКОМ ИМПУЛЬСНЫХ ПЕРЕНАПРЯЖЕНИЙ И ПОМЕХ?

Основных источников импульсов перенапряжений — всего два.
1. Переходные процессы в электрической цепи, возникающие вследствии коммутации электроустановок и мощных нагрузок.
2. Атмосферный явления — разряды молнии во время грозы

ВОПРОС: КАК ОПАСНОЕ ИМПУЛЬСНОЕ ПЕРЕНАПРЯЖЕНИЕ МОЖЕТ ПОПАСТЬ В МОЮ СЕТЬ И НАРУШИТЬ РАБОТУ ОБОРУДОВАНИЯ?

Импульс перенапряжения может пройти непосредственно по электрическим проводам или шине заземления — это кондуктивный путь проникновения.
Электромагнитное поле, возникающее в результате импульса тока, индуцирует наведенное напряжение на всех металлических конструкциях, включая электрические линии — это индуктивный путь попадания опасных импульсов перенапряжения на защищаемый объект.

ВОПРОС: ПОЧЕМУ ПРОБЛЕМА ЗАЩИТЫ ОТ ИМПУЛЬСНЫХ ПЕРЕНАПРЯЖЕНИЙ ОСТРО ВСТАЛА ИМЕННО В ПОСЛЕДНЕЕ ВРЕМЯ?

Эта проблема приобрела актуальность в связи с интенсивным внедрением чувствительной электроники во все сферы жизни. Учитывая возросшее количество информационных линий (связь, телевидение, интернет, ЛВС и т.д.) как в промышленности, так и в быту, становится понятно, почему защита от импульсных перенапряжений и приобрела сейчас такую актуальность.

[http://www.artterm-m.ru/index.php/zashitaseteji1/faquzip]

Защита от импульсного перенапряжения. Ограничитель перенапряжения — его виды и возможности

Перенапряжением называется любое превышение напряжения относительно максимально допустимого для данной сети. К этому виду сетевых помех относятся как перенапряжения связанные с перекосом фаз достаточно большой длительности, так и перенапряжения вызванные грозовыми разрядами с длительностью от десятков до сотен микросекунд. Методы и средства борьбы зависят от длительности и амплитуды перенапряжений. В этом отношении импульсные перенапряжения можно выделить в отдельную группу.

Под импульсным перенапряжением понимается кратковременное, чрезвычайно высокое напряжение между фазами или фазой и землей с длительностью, как правило, до 1 мс.

Грозовые разряды — мощные импульсные перенапряжения возникающие в результате прямого попадания молнии в сеть электропитания, громоотвод или импульс от разряда молнии на расстоянии до 1,5 км приводящий к выходу из строя электрооборудования или сбою в работе аппаратуры. Прямое попадание характеризуется мгновенными импульсными токами до 100 кА с длительностью разряда до 1 мС.

При наличии системы громоотвода импульс разряда распределяется между громоотводом, сетью питания, линиями связи и бытовыми коммуникациями. Характер распределения во многом зависит от конструкции здания, прокладки линий и коммуникаций.

Переключения в энергосети вызывают серию импульсных перенапряжений различной мощности, сопровождающуюся радиочастотными помехами широкого спектра. Природа возникновения помех приведена на примере ниже.

Например при отключении разделительного трансформатора мощностью 1кВА 220\220 В от сети вся запасенная трансформатором энергия «выбрасывается» в нагрузку в виде высоковольтного импульса напряжением до 2 кВ.

Мощности трансформаторов в энергосети значительно больше, мощнее и выбросы. Кроме того переключения сопровождаются возникновением дуги, являющейся источником радиочастотных помех.

Электростатический заряд, накапливающийся при работе технологического оборудования интересен тем, что хоть и имеет небольшую энергию, но разряжается в непредсказуемом месте.

Форма и амплитуда импульсного перенапряжения зависят не только от источника помехи, но и от параметров самой сети. Не существует два одинаковых случая импульсного перенапряжения, но для производства и испытания устройств защиты введена стандартизация ряда характеристик тока, напряжения и формы перенапряжения для различных случаев применения.

Так для имитации тока разряда молнии применяется импульс тока 10/350 мкс, а для имитации косвенного воздействия молнии и различных коммутационных перенапряжений импульс тока с временными характеристиками 8/20 мкс.

Таким образом, если сравнить два устройства с максимальным импульсным током разряда 20 кА при 10/ 350 мкс и 20 кА при импульсе 8/20 мкс у второго, то реальная «мощность» первого примерно в 20 раз больше.

Существует четыре основных типа устройств защиты от импульсного перенапряжения:

1. Разрядник
Представляет собой ограничитель перенапряжения из двух токопроводящих пластин с калиброванным зазором. При существенном повышении напряжения между пластинами возникает дуговой разряд, обеспечивающий сброс высоковольтного импульса на землю. По исполнению разрядники делятся на воздушные, воздушные многоэлектродные и газовые. В газовом разряднике дуговая камера заполнена инертным газом низкого давления. Благодаря этому их параметры мало зависят от внешних условий (влажность, температура, запыленность и т.д.) кроме этого газовые разрядники имеют экстремально высокое сопротивление (около 10 ГОм), что позволяет их применять для защиты от перенапряжения высокочастотных устройств до нескольких ГГц.

При установке воздушных разрядников следует учитывать выброс горячего ионизированного газа из дуговой камеры, что особенно важно при установке в пластиковые щитовые конструкции. В общем эти правила сводятся к схеме установки представленной ниже.

Типовое напряжение срабатывания в для разрядников составляет 1,5 — 4 кВ (для сети 220/380 В 50 Гц). Время срабатывания порядка 100 нс. Максимальный ток при разряде для различных исполнений от 45 до 60 кА при длительности импульса 10/350 мкс. Устройства выполняются как в виде отдельных элементов для установки в щиты, так и в виде модуля для установки на DIN — рейку. Отдельную группу составляют разрядники в виде элементов для установки на платы с токами разряда от 1 до 20 кА (8/20 мкс).

2. Варистор
Керамический элемент, у которого резко падает сопротивление при превышении определенного напряжения. Напряжение срабатывания 470 — 560 В (для сети 220/380 В 50 Гц).

Время срабатывания менее 25 нс. Максимальный импульсный ток от 2 до 40 кА при длительности импульса 8/20 мкс.

Устройства выполняются как в виде отдельных элементов для установки в радиоаппаратуру, так и в виде DIN — модуля для установки в силовые щиты.

3. Разделительный трансформатор
Эффективный ограничитель перенапряжения — силовой 50 герцовый трансформатор с раздельными обмотками и равными входным и выходным напряжениями. Трансформатор просто не способен передать столь короткий высоковольтный импульс во вторичную обмотку и благодаря этому свойству является в некоторой степени идеальной защитой от импульсного перенапряжения.

Однако при прямом попадании молнии в электросеть может нарушиться целостность изоляции первичной обмотки и трансформатор выходит из строя.

4. Защитный диод
Защита от перенапряжения для аппаратуры связи. Обладает высокой скоростью срабатывания (менее 1 нс) и разрядным током 1 кА при токовом импульсе 8/20 мкс.

Все четыре выше описанные ограничителя перенапряжения имеют свои достоинства и недостатки. Если сравнить разрядник и варистор с одинаковым максимальным импульсным током и обратить внимание на длительность тестового импульса, то становится ясно, что разрядник способен поглотить энергию на два порядка больше, чем варистор. Зато варистор срабатывает быстрее, напряжение срабатывания существенно ниже и гораздо меньше помех при работе.

Разделительный трансформатор, при определенных условиях, имеет безграничный ресурс по защите нагрузки от импульсного перенапряжения (у варисторов и разрядников при срабатывании происходит постепенное разрушение материала элемента), но для сети 100 кВА требуется трансформатор 100кВА (тяжелый, габаритный и довольно дорогой).

Следует помнить, что при отключении первичной сети трансформатор сам по себе генерирует высоковольтный выброс, что требует установки варисторов на выходе трансформатора.

Одной из серьезных проблем в процессе организации защиты оборудования от грозового и коммутационного перенапряжения является то, что нормативная база в этой области до настоящего времени разработана недостаточно. Существующие нормативные документы либо содержат в себе устаревшие, не соответствующие современным условиям требования, либо рассматривают их частично, в то время как решение данного вопроса требует комплексного подхода. Некоторые документы в данный момент находятся в стадии разработки и есть надежда, что они вскоре выйдут в свет. В их основу положены основные стандарты и рекомендации Международной Электротехнической Комиссии (МЭК).

[http://www.higercom.ru/products/support/upimpuls.htm]

Чем опасно импульсное перенапряжение для бытовых электроприборов?

Причины возникновения импульсного перенапряжения.

Одна из причин возникновения импульсных перенапряжений это грозовые разряды (удары молнии). Коммутационные перенапряжения которые возникают в результате включения/отключения мощной нагрузки. При перекосе фаз в результате короткого замыкания в сети.

Защита дома от импульсных перенапряжений

Такими устройствами защиты являются УЗИП — устройство защиты от импульсных перенапряжений.

Существует частичная и полная защита устройствами УЗИП.

Частичная защита подразумевает защиту непосредственно от пробоя изоляции (возникновения пожара), в этом случае достаточно установить один прибор УЗИП на вводе электрощитка (защита грубого уровня).

При полной защите УЗИП устанавливается не только на вводе, но и возле каждого потребителя домашней электросети (телевизора, компьютера, холодильника и т.д.) Такой способ установки УЗИП дает более надежную защиту электрооборудованию.

[Источник]

Тематики

УЗИП (устройства защиты от импульсных перенапряжений)

EN

damaging surge
damaging transient
electrical surge
high-voltage surge
peak overvoltage
power surge
pulse surge
spike
surge
surge overvoltage
surge voltage

УЗИП так ли он нужен

Изначально вся молниезащита и защита от перенапряжений, возникающих при грозе, ориентировалась на такие величины, как киловольты и даже десятки и сотни киловольт.

Оборудование такого класса защищается высоковольтными разрядниками РВО, РВС, РДИП, РМК и т.п.

Однако в последнее время для рядового потребителя в бытовых сетях 220В на первый план вышли другие устройства – УЗИП. Давайте рассмотрим подробнее что это такое, почему они раньше были не нужны, а теперь вдруг понадобились и как они вообще работают.

Что такое УЗИП и от чего оно защищает?

УЗИП – это устройство, которое защищает оборудование и эл.приборы в сети 220-380В от импульсных перенапряжений.

При этом не путайте импульсное перенапряжение, просто с повышенным, которое возникает при аварийных ситуациях – обрыве ноля или попадании фазы на нулевой проводник.

Импульсное длится не более 1 миллисекунды.

Никакое реле напряжения за это время отработать не успевает.

Помимо аббревиатуры УЗИП можно встретить и другие распространенные названия. Например, ОПС – ограничитель перенапряжения сети или ОИН – ограничитель импульсных напряжений. 111_80

Несмотря на разные названия, функциональное назначение у всех этих устройств одинаковая. Они должны выполнять две главные задачи:

защищать оборудование от последствий удара молнии

Причем не обязательно от прямого попадания, но и от возникающих “наводок” и импульсных разрядов при грозе.

От них выйти из строя могут не только работающие приборы, но и “спящие”.

То есть те, которые просто воткнуты в розетку – TV, холодильники, зарядки.

защищать от перенапряжений при коммутациях

Оказывается, для появления импульсных аномалий в сети, вовсе не обязательно, чтобы рядом с вашим домом молния попала в линию электропередач. Достаточно кому-то в этой же самой сети (0,38-6-10кВ) включить конденсаторные батареи, запустить мощный электродвигатель или сварочный аппарат.
Как сами понимаете, говорить об актуальности монтажа УЗИП в этом случае нужно не только для частных домов, но и для квартир в многоэтажках. Данная коммутация будет сопровождаться кратковременным импульсом, который спалит вам электронные компоненты телевизора, стиральной машинки или компьютера.
От всего от этого ни УЗО, ни диффавтоматы, ни реле напряжения не помогут.
А вот УЗИП реально спасет дорогостоящие приборы. Иногда такие импульсы не приводят к капитальной поломке, зато сопровождаются “зависанием” системы, потерей памяти и т.п. А это опять дополнительные расходы на ремонт, наладку и обслуживание.
Если взять все домашние электроприборы и разбить их на категории электрической стойкости к импульсам напряжения, то получится следующая табличка:
Технические характеристики
Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства.
номинальное и максимальное напряжение сети
Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.
номинальный и максимальный разрядный ток
Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.
УЗИП — это не обязательно одноразовое устройство, как некоторые считают.
уровень защитного напряжения или классификационное напряжение
Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.
класс устройства
Классы или типы УЗИП — чем отличаются?
Все УЗИП подразделяются на три класса или три типа. Эти классы подсказывают в каких местах нужно ставить, то или иное устройство.
1 класс
Защищает от перенапряжения, спровоцированного прямым попаданием молнии в здание или молниеотвод.
Этот тип рассчитан на пиковое значение тока с фронтом 10/350мс.
Что это означает? Это значит, что рост тока до максимального значения происходит в течение 10мс. Далее его значение падает на 50% через 350мс.
Такое наблюдается именно при прямом ударе молнии. Это очень малое время воздействия, на которое остальные защитные аппараты зачастую не успевают среагировать. А при достаточном импульсном токе, просто выходят из строя, никак не защищая подключенное оборудование.
А вот УЗИП при максимальных величинах данного параметра гарантированно защитит цепь хотя бы один раз.
УЗИП 1 класса устанавливаются непосредственно на вводных щитовых промышленных и административных зданий.
Тип 1 используется при наличии системы молниезащиты – молниеотвод, металлическая сетка на здании.
Кстати, устройства класса 1 соответствующей конструкции, при воздушном вводе проводом СИП и наличии хорошего контура заземления, можно легко установить непосредственно на опоре через специальные прокалывающие зажимы и арматуру.
2 класс
Обеспечивает защиту от импульсных скачков напряжения, которые появляются при включении-отключении очень мощного оборудования, либо при непрямом попадании молнии.
Они рассчитаны на пиковое значение тока с фронтом 8/20мс. То есть, максимум тока достигается за 8мс, а спадает он наполовину за 20мс.
Автоматы, УЗО, реле опять же пропускают такой импульс, не успевая среагировать вовремя.
УЗИП 2 класса должны монтироваться в вводных распредустройствах многоквартирных жилых зданий или в уличных ВРУ частных коттеджей и домов.
При воздушном вводе в здание это условие прямо регламентируется правилами ПУЭ.
Получается, что УЗИП Т-2 должны использоваться практически всегда.
3 класс
Защищает от остаточных импульсных перенапряжений, образующихся при коротких замыканиях, либо после гашения основного импульса, первыми двумя классами УЗИП.
Третий класс часто встраивают в сетевые фильтры и удлинители.
Эта защита нужна очень чувствительному электронному оборудованию. Например, дорогостоящим медицинским приборам, компьютерам и т.п.
Третий класс применяют только как дополнительную защиту к Т-2, и он имеет более низкую разрядную способность.
Тип Т-3 обязательно устанавливается, если приборы расположены далее 30 метров от вводного УЗИП Т-2.
Обратите внимание, что для обеспечения селективности защиты, нельзя устанавливать УЗИП разных классов параллельно один за другим в одном месте. Иначе максимальный ток молнии изначально пойдет совсем не через то устройство и элементарно сожгет его.
Чтобы этого не произошло, между УЗИП разного класса должен быть развязывающий элемент – индуктивность. Роль этой индуктивности выполняет обычный кабель или провод.
Рекомендуемое расстояние между разными УЗИП – не менее 10 метров.
Принцип работы
Как работает УЗИП? Очень просто. При кратковременном превышении напряжения от заданного значения, происходит резкое падение сопротивления варистора, встроенного в корпус.
Вот наглядная схема принципа работы такого прибора. Через автомат 220В подключена однофазная нагрузка. В этой же цепочке присутствует УЗИП.
Один его контакт сидит на фазе, другой на заземлении. Подключение в цепь параллельное!
При этом всегда обращайте внимание на длину проводников, которыми подключено УЗИП. Они играют существенную роль.
Так на кабеле длиной всего 1 метр, от молнии может генерироваться перенапряжение в 1000В.
Для эффективной защиты приходится уменьшать расстояние по кабелю. Поэтому общая длина всей цепочки, через которую подключается УЗИП (провод на фазу + провод до заземления) не должна превышать 50см!

А сечение самого кабеля для типа-2 должно быть от 4мм2 и выше, для класса 1 от 16мм2 и выше. Более подробно о всех нюансах подключения и ошибках при выборе правильной схемы читайте в отдельной статье.
Но вернемся к принципу работы. При нормальном однофазном напряжении в пределах 220В, встроенный варистор имеет большое сопротивление. Соответственно ток через него не течет.
Если же происходит кратковременный импульс, во много раз превышающий пороговое напряжение, варистор резко меняет внутреннее сопротивление, вплоть до нулевых значений.
Вследствие чего фаза через него спокойно устремляется на заземляющий контур. И все перенапряжение, грубо говоря, сливается в землю.
Как только импульс проходит, варистор автоматически возвращается в нормальное (закрытое) состояние.
При достаточно длительном воздействии импульса создается искусственное короткое замыкание, на которое срабатывает автомат, отключая всю цепочку.
Получается, что УЗИП “повреждается” раньше, чем защищаемое оборудование. Тем самым, оно его и спасает. При этом нельзя сказать, что УЗИП одноразовое устройство.
Все будет зависеть от величины импульса, его продолжительности, грозового разряда и силы тока.
Остаточное напряжение, которое все равно в некоторой степени доходит до эл.приборов в этот кратковременный промежуток времени, получается сглаженным до безопасной величины и не оказывает негативных последствий.
Есть модели УЗИП моноблочные, а есть картриджные, со съемным варисторным блоком.
При его выходе из строя вам не придется менять целиком все устройство, достаточно будет заменить один элемент. Это все равно что поменять сгоревший предохранитель.
Как узнать, что УЗИП вышло из строя? По цветному индикатору на передней панели.
Он должен поменять свою раскраску с зеленого на красный.
Не путайте, индикатор выпадает и сигнализирует не просто о срабатывании, а о выходе из строя элемента!
Автомат или предохранитель перед УЗИП
Обязательным условием установки УЗИП является наличие аппарата защиты перед ним – автомата или предохранителя.
Причем специалисты рекомендуют ставить именно предохранитель.
В любом автоматическом выключателе есть катушка, обладающая индуктивностью. А вы эту самую катушку, состоящую из множества витков, устанавливаете последовательно в цепь с УЗИП. Помните, что мы ранее говорили про максимальные расстояния проводников для подключения устройства?
Так вот, выставив перед УЗИП автомат, у вас получится ситуация, когда ток молнии, помимо самого ОПС, вынужден будет пройти через всю катушку, образуя на ней дополнительное напряжение. Иногда эта величина может доходить до 100кВ!
Поэтому и ставят перед УЗИП предохранители с плавкой вставкой, длина которой всего пару сантиметров.
Кстати, есть модели УЗИП, в которых плавкая вставка встроена в корпус устройства.
Только не путайте назначение всех этих предохранителей или автоматов. Они не нужны для защиты самого ОПС. Их обязанность — отсоединить после срабатывания поврежденный элемент цепи.
УЗИП выполнив свою главную задачу, остается фактически “закороченным”, и подать напряжение на все остальное оборудование с короткозамкнутым элементом внутри цепи вы не сможете.
При этом у данной защиты, когда она стоит непосредственно перед самим аппаратом, а не на главном вводе, есть один существенный недостаток. Дело в том, что большинство молний многокомпонентные и их разряд вызывает не один импульс, а несколько.
Причем импульсы эти достигают устройства одномоментно. Представьте себе такую картину – пришла первая волна максимальной величины и заставила не просто сработать УЗИП, но и вывела из работы сменный модуль (выпал красный индикатор) с аппаратом защиты до него.
И тут же за первым импульсом накатывает второй (всего через 60-80мс), а защиты то уже нет! Поэтому иногда лучше защиту в виде автоматов или предохранителей размещать на главном вводе. Она после первого срабатывания будет гасить всю сеть 220В.
УЗИП чаще всего выходят из строя (срабатывают без возможности восстановления параметров варистора) по двум причинам:
слишком большое напряжение или разряд, который превышает рабочий диапазон (неправильно выбрали или установили не там, где надо)
длительное перенапряжение (не кратковременный импульс)
Например, при обрыве нейтрали или при длительном однофазном КЗ.
Статьи по теме
Нужно ли вам устройство для защиты от импульсных перенапряжений
Импульсные перенапряжения в электрических сетях — не редкость. Возникают они при прямых или близких ударах молний, из-за переключений в высоковольтных сетях, а также из-за различных аварийных процессов. При этом особой опасности подвергаются частные домовладения, которые получают питание по воздушной линии электропередачи (ВЛ).
Молния — это электрический разряд атмосферного происхождения, который развивается между грозовым облаком и землей или между грозовыми облаками. Считается, что ток прямого удара молнии, составляет примерно 100 тысяч Ампер, а напряжение до 1 миллиарда Вольт. Форма импульса перенапряжения при ударе молнии показана на рисунке ниже.
Очевидно, что воздействие напряжения в десятки тысяч вольт на электроприборы, рассчитанные на 220В приведет как минимум к выходу их из строя, а чаще — к их возгоранию.
Когда нужно применять УЗИП
Защита зданий и сооружений от возгораний при прямом попадании молнии осуществляется молниеотводами. Для жилых зданий он представляет собой сваренную сетку из стали диаметром 8 мм на плоской кровле, с шагом ячейки 15х15 или трос, протянутый на коньке кровли, если она скатного типа.
Защита техники и электропроводки от воздействий молнии осуществляется специальными аппаратами — устройствами защиты от импульсных перенапряжений. Применение УЗИП при вводе в здание воздушной линией является обязательным. Такое требование предъявляет ПУЭ п.7.1.22. УЗИП могут выглядеть как модули, устанавливаемые на DIN-рейку, или как устройства, встраиваемые в вилки или розетки.

Стоит отметить, что автоматические выключатели и АВДТ не защищают электрооборудование от импульсных перенапряжений и реагируют только на ток КЗ, перегрузки или утечки на землю.
В случае питания дома по КЛ (кабельной линии), что характерно для многоэтажных домов, удар молнии в питающую сеть невозможен. Однако молния способна навести напряжение на больших расстояниях от места удара в землю с формой импульса 8/20 мкс, что менее опасно, но все равно способствует ускоренному старению изоляции электрооборудования. Поэтому применение УЗИП в кабельных сетях является рекомендуемым.
Функции УЗИП
УЗИП используется для защиты электрооборудования от коротких импульсов перенапряжения с фронтом волны 10/350 и 8/20 мкс (Т1/Т2), снижая напряжение до допустимых величин.
Т1 в дроби означает время, за которое импульс достигнет максимального значения в микросекундах. Т2 — время, за которое напряжение импульса снизится до половины от максимального значения. Естественно, что форма волны 10/350 мкс является более опасной, так как перенапряжение дольше воздействует на изоляцию электроустановок, вызывая ее ускоренное старение.
Конструкция и принцип работы УЗИП
УЗИП изготавливаются из оксидно-цинковых варисторов, разрядников или их комбинации. 90% стоимости УЗИП составляют именно эти элементы. В дешевых УЗИП варисторы имеют очень маленькие разрядные токи и часто выходит из строя.
Варисторы — это резисторы с нелинейным сопротивлением. В нормальном режиме сети варисторы имеют бесконечно большое сопротивление, через них ток не течет. При превышении напряжения, сопротивление варистора плавно падает, УЗИП пропускает через себя энергию перенапряжения.
Разрядники представляют собой трубку, наполненную инертным газом, с двумя или тремя электродами. При достижении напряжения определенного значения наступает пробой газового промежутка и срабатывание разрядника. Разрядники срабатывают медленнее, чем варисторы, поэтому их устанавливают между N и PE проводами на малые значения пробивного напряжения, так как в нормальном режиме напряжение между N и PE вовсе отсутствует.
УЗИП может пропустить через себя определенный ток без разрушения конструкции. Эти параметры называются:
импульсный ток (если УЗИП рассчитан на форму импульса 10/350 — класс I)

максимальный ток разряда (при форме импульса 8/20 — класс II)

Правильно выбрать эти параметры могут помочь специалисты техподдержки. В большинстве случаев типовым считается ток 12,5 кА для УЗИП класса I и 40 кА для класса II.
Классификация УЗИП
УЗИП делятся на три категории, в зависимости от класса испытания, а соответственно и места установки в сети — I, II, III. Согласно «Зоновой концепции» для полноценной защиты от перенапряжений следует устанавливать УЗИП разных классов каскадно, на стыке зон защиты:
1) В щите учета на опоре или на доме (снаружи) до счетчика следует устанавливать УЗИП класса I. Это устройство рассчитано на поглощение импульсов перенапряжения с формой волны 10/350 мкс и защищает от прямых ударов молнии в линию электропередачи или систему молниезащиты дома.
2) В распределительном щитке дома должен быть установлен УЗИП класса II. В функции этого аппарата будет входить гашение остаточного импульса, который прошел через УЗИП класса I, а также защита от перенапряжений, вызванных коммутацией в высоковольтных сетях.
3) В розетках, к которым подключается высокочувствительная цифровая техника, встраивается УЗИП класса III, которое будет выполнять функцию фильтрации высокочастотных помех.
При этом стоит иметь в виду, что между разными классами УЗИП должно выдерживаться расстояние не менее 15 метров кабеля, либо должен быть установлен специальный разделительный дроссель, иначе самая «слабая» ступень защиты примет на себя максимальную энергию импульса и выйдет из строя.
Исполнения УЗИП
УЗИП подключаются параллельно защищаемого оборудования и представляют собой корпус со сменными модулями или монолитную конструкцию.
В зависимости от системы заземления, принятой на объекте, УЗИП нужно подключать по разному. Самыми распространенными в жилом секторе являются системы TN-C, TN-S и TT.
Система заземления TN-C
однофазная — варистор между L-N

трехфазная — варисторы между L1…L3-PEN

Система заземления TN-S
однофазная — варистор между L-PE, варистор между N-PE

трехфазная — варистор между L1…L3-PE, варистор между N-PE

Система заземления TТ
однофазная — варистор между L-N, разрядник между N-PE

трехфазная — варистор между L1…L3-N, разрядник между N-PE

Защита УЗИП
Несмотря на то, что УЗИП является устройством защиты электросети, оно само должно быть защищено от повреждений, которое может возникнуть из-за разрушения элементов конструкции в момент поглощения энергии перенапряжения. Нередко бывали случаи, когда из-за неграмотной защиты, УЗИП сами становились причиной возгораний.
Класс I должен быть защищен предохранителями на ток до 160А

Класс II должен быть защищен предохранителями на ток до 125А

Если ток предохранителя больше указанного, то должен быть установлен дополнительный предохранитель, защищающий оборудование щита от разрушения УЗИП.
В случае воздействия длительного перенапряжения на УЗИП, варисторы начнут пропускать ток и сильно нагреваться. Встроенный терморасцепитель отключает устройство от сети в случае, если температура варистора достигнет критического значения.
Допускается защищать УЗИП автоматическими выключателями с предельной коммутационной способностью (ПКС) не менее 6кА. Но устройства I может быть защищены только предохранителями, так как они могут отключить намного большие токи КЗ при воздействии повышенного напряжения. Например, предохранитель на рисунке имеет отключающую способность 50 кА.
Таким образом, правильное применение устройств защиты от импульсных перенапряжений позволит эффективно защитить электрооборудование от повреждений, вызванных перенапряжениями в сети.

Перейти в каталог
Устройства защиты от импульсных перенапряжений
Принцип действия УЗИП
Устройства УЗИП защищают электрические сети и электрооборудование от повышенного напряжения, вызванного прямым или удаленным разрядом молнии. Непрямой разряд молнии выводит из строя работу не только пораженного объекта, но и соседних объектов, если они объединены между собой кабельными коммуникациями, водопроводными трубами и др.Распространенным видом импульсного перенапряжения являются индуктированные перенапряжения, связанные с распространением помех через электромагнитное поле.
Импульсные перенапряжения могут возникать и по другим причинам, например, когда электросеть не выдерживает работы мощного электрического оборудования.Поэтому для бесперебойной работы обязательно требуется защита от импульсных перенапряжений.
Принцип действия всех УЗИП заключается в ограничении переходных перенапряжений и отводе импульсов тока. Устройство содержит по крайне мере один нелинейный элемент — варистор, диод и др.
УЗИП защищает участок сети определенной длины, обусловленной параметрами волны воздействующего перенапряжения, а также типом кабельной линии.
Типы и область применения УЗИП
Чтобы правильно выбрать и купить устройство защиты от импульсных перенапряжений, нужно знать, в какой сфере оно будет применяться.
Существует три типа УЗИП — коммутирующие, ограничивающие и комбинированные. К коммутирующим относятся искровые разрядники, газоразрядные трубки, тиристоры. В качестве нелинейных устройств в УЗИП ограничивающего типа используются варисторы и диоды. Комбинированные представляют синтез элементов двух предыдущих типов — они могут и коммутировать, и ограничивать напряжение.
Существуют устройства защиты от импульсных перенапряжений для бесперебойной работы систем электроснабжения. Это мощные УЗИП классов I, I+II, класса II, класса II для систем постоянного тока, класса III и УЗИП в защитной оболочке.
УЗИП I класса предназначены для защиты от прямых ударов молнии в сеть или в те места, где объекты находятся на небольшом расстоянии от молниеотвода. Устанавливаются на вводе питания в объект (ГРЩ, ВРУ).
УЗИП класса II предназначены для защиты токораспределительной сети объекта от коммутаторных помех или используются в качестве второй ступени защиты при ударе молнии. Устанавливаются в распределительных щитах.
Устройства защиты от импульсных перенапряжений (УЗИП) класса II для систем постоянного тока применяются для защиты полюсов в системах постоянного тока. Они представляют собой двухполюсное УЗИП класса II комбинированного типа.
УЗИП класса III предназначены для защиты потребителей от остаточных перенапряжений после срабатывания УЗИП первой и второй ступени защиты, от наводок во внутренней информационно-распределительной сети объекта.
Для информационных систем есть следующие виды устройств защиты от импульсных перенапряжений, цена которых отличается от первого вида.
Это УЗИП комбинированного типа для защиты оборудования слаботочных цепей, предназначенные для сохранения систем передачи данных, управления, контроля и измерения, а также передачи информации с помощью различных видов интерфейсов. Также мы предлагаем универсальные УЗИП для промышленного Ethernet.
В зависимости от типа защиты от импульсных перенапряжений различается и цена оборудования.
Простая схема защиты от перенапряжения с использованием стабилитрона
Как сделать схему защиты от перенапряжения с использованием стабилитрона?
Электрические схемы и компоненты, которые используются в наши дни, отдают много времени и предпочтений, чтобы сделать их максимально безопасными. Современные блоки питания в наши дни очень надежны, но всегда есть шанс выйти из строя. Источник питания может выйти из строя по-разному, но особенно беспокоит возможность того, что элемент последовательного регулятора, т.е.е. Транзистор или полевой транзистор могут выйти из строя, что приведет к короткому замыканию. Это короткое замыкание элементов вызывает очень высокое напряжение в цепи, на которую подается питание, что приводит к ужасным повреждениям всего оборудования. Повреждение компонента и схемы в целом можно свести к минимуму или полностью исключить, обеспечив схему защиты в виде защиты от перенапряжения .
Защита от короткого замыкания, защита от обратной полярности и защита от повышенного / пониженного напряжения — это некоторые из схем защиты, которые используются для защиты любого электронного устройства или схемы от любых неожиданных сбоев.Как правило, для защиты от перенапряжения используются предохранители или автоматические выключатели, однако в этом проекте наша цель — создать схему, которая будет работать лучше, чем предохранитель или автоматический выключатель, и преодолеть ограничения большинства основных устройств безопасности, упомянутых выше.
Защита от перенапряжения — это характеристика системы электропитания, которая каким-то образом работает с напряжением на стороне нагрузки, когда входное напряжение превышает предварительно установленное значение. В некоторых ситуациях, когда входное напряжение выше ожидаемого, мы всегда используем защиту от перенапряжения или схему защиты от лома.Схема защиты ломом — одна из наиболее часто используемых схем защиты от перенапряжения.
Блок питания может выйти из строя по-разному; Точно так же может быть много способов защитить цепь от перенапряжения. Самый простой способ — подключить предохранитель со стороны входа питания. Но недостатком использования предохранителя является то, что он является одноразовой защитой, потому что, когда напряжение превышает заданное значение, предохранительный провод сгорает, вызывая размыкание цепи. Тогда единственный способ заставить цепь снова начать работать — это заменить предохранитель на новый и переделать всю цепь, относящуюся к предохранителю.
Случаи отказа источника питания обычно наблюдаются, когда источник питания перестает работать и нет выхода. Однако бывают редкие случаи выхода из строя, когда происходит короткое замыкание и на выходе может появиться очень высокое напряжение. В качестве линейного регулятора мы можем взять пример очень простого стабилизатора на основе стабилитрона. Мы можем создать более сложную схему для достижения лучших результатов, в этих схемах используется та же идея прохождения тока через транзистор.
Основное отличие заключается в способе подачи напряжения регулятора на базу транзистора.Как правило, напряжение на входе таково, что несколько вольт падают на последовательный элемент регулятора. Следовательно, это позволяет последовательно проходному транзистору регулировать выходное напряжение соответствующим образом. Обычно такой транзистор попадает в состояние разомкнутой цепи, но при некоторых обстоятельствах в транзисторе может возникнуть короткое замыкание между коллектором и эмиттером. Если это произойдет, то на выходе появится полное нерегулируемое входное напряжение.
Если на выходе появится полное напряжение, это может привести к повреждению многих микросхем, которые находятся в цепи и на которые подается питание.В этом случае ремонт схемы может оказаться нецелесообразным. Принцип работы импульсных регуляторов сильно различается, но бывают ситуации, в которых полный выход может появиться на выходе блока питания.
Мы можем сделать схему защиты от перенапряжения с использованием стабилитрона и биполярного транзистора двумя способами.
Цепь стабилизатора напряжения на стабилитроне :
В этой схеме используется стабилитрон для обеспечения регулируемого выхода на стороне нагрузки, защищая цепь.Но соединения таковы, что поток мощности на сторону нагрузки не прерывается, даже когда напряжение превышает пределы безопасности. На выходе всегда будет напряжение, которое зависит от номинала стабилитрона.
Схема защиты от перенапряжения с использованием стабилитрона:
Этот метод является более простым, в котором схема предназначена для отключения питания на стороне нагрузки, когда напряжение превышает заданные значения.
Необходимые материалы
1N4740A Стабилитрон
FMMT718 Транзистор PNP
Резисторы — 1к, 2.2k и 6k
2N2222 NPN-транзистор
Связанное сообщение: Автоматический дверной звонок с обнаружением объектов Arduino
Стабилитрон
Стабилитрон — это тип диода, который позволяет току течь через него в обоих направлениях, в отличие от нормального диод, который позволяет току течь только в одном направлении — от анода к катоду. Этот поток тока в обратном направлении происходит только тогда, когда напряжение на клеммах превышает пороговое напряжение, называемое напряжением Зенера.Это напряжение стабилитрона является характеристикой устройства, которое управляет эффектом стабилитрона, который, в свою очередь, определяет работу диода.
Принципиальная схема стабилитрона, обычно используемого в схемах, приведена ниже.

Стабилитроны имеют высоколегированный p-n переход, что позволяет устройству правильно работать даже при подаче через него обратного напряжения. Однако многие стабилитроны вместо этого полагаются на лавинный пробой. Оба типа пробоя возникают в устройстве, с той лишь разницей, что эффект Зенера преобладает при более низких напряжениях, тогда как лавинный пробой происходит при более высоких напряжениях.Они используются для создания маломощных стабилизированных источников питания. Они также используются для защиты цепей от перенапряжения и электростатического разряда.
2N2222 NPN-транзистор
2N2222 — очень распространенный биполярный NPN-транзистор, который в основном используется для усиления или переключения малой мощности общего назначения. 2Н222 предназначен для умеренной работы на высоких оборотах. Это очень распространенный транзистор, который используется как образец транзистора NPN.
Принципиальная схема транзистора приведена ниже.

Распиновка для NPN транзистора 2N2222 приведена ниже.
2N2222
1 Излучатель
2 База
3 Коллектор, соединенный с корпусом
Благодаря низкой стоимости и небольшому размеру, это наиболее часто используемый транзистор. Одна из его ключевых особенностей — способность выдерживать большие токи по сравнению с другими аналогичными небольшими транзисторами.Он состоит из кремния или германия и легирован положительно или отрицательно заряженным материалом. При выполнении приложений усиления он получает аналоговый сигнал через коллекторы, а другой сигнал подается на его базу. Аналоговым сигналом может быть голосовой сигнал с аналоговой частотой почти 4 кГц (человеческий голос).
FMMT718 PNP-транзистор
FMMT718 является PNP-транзистором, поэтому коллектор и эмиттер будут закрыты (смещены в прямом направлении), когда базовый вывод удерживается на земле, и будут разомкнуты (с обратным смещением), когда на базовый вывод будет подан сигнал .Этим транзистор PNP отличается от транзистора NPN; логический вентиль используется для переключения между напряжениями сигналов заземления.
Принципиальная схема транзистора PNP приведена ниже.

Распиновка FMMT718 представлена в табличной форме ниже.
FMMT718
1 Коллектор Ток протекает через коллектор
2 База Управляет смещением транзистора
3 Эмиттер Потребляемый ток выход через эмиттер
Цепь стабилитрона
Это одна из двух конфигураций схем защиты от перенапряжения с использованием стабилитрона.Эта схема не только защищает цепь на стороне нагрузки, но также регулирует входное напряжение питания для поддержания постоянного напряжения. Принципиальная схема защиты от перенапряжения с использованием схемы стабилитрона приведена ниже.

Пороговое напряжение, выше которого схема отключает питание со стороны нагрузки, называется предварительно установленным значением напряжения схемы. Конструкция схемы такова, что предварительно установленное значение схемы является номиналом стабилитрона.Таким образом, пороговое значение, выше которого цепь не проводит, составляет примерно 5,1 В.
Проводимость транзистора Q1 зависит от напряжения базы-эмиттера транзистора. Когда выходное напряжение схемы начинает расти, это увеличивает Vbe транзистора, и он меньше проводит. Это, в свою очередь, снижает выходное напряжение, сохраняя выходное напряжение почти постоянным.
Принципиальная схема защиты от перенапряжения с использованием стабилитрона
Принципиальная схема цепи защиты от перенапряжения приведена ниже.

Сначала рассмотрим работу схемы при исправной работе блока питания. В правильном рабочем состоянии на клемме базы транзистора Q2 находится высокий уровень, что вызывает выключение этого транзистора. Когда Q2 выключен, на клемме базы транзистора Q1 низкий уровень, и он начинает проводить. Таким образом, нагрузка подключается к источнику питания, когда напряжение питания ниже установленного порогового напряжения.
Теперь, когда напряжение питания выше порогового значения, происходит пробой стабилитрона и стабилитрон D2 начинает проводить.Это делает базовую клемму Q2, которая раньше была заземлена. Теперь, когда базовый вывод Q2 подключен к земле, он начинает проводить. База транзистора Q1, который подключен к выходу Q2, теперь имеет высокий уровень и перестает проводить. Это изолирует нагрузку от источника питания, сохраняя ее от любого потенциального повреждения, которое могло быть вызвано скачком напряжения.
Работа приведенных выше схем также зависит от падения напряжения на каждом транзисторе. В идеале он должен быть низким, чтобы схема соответствовала теоретическому аналогу.Чтобы свести к минимуму падение напряжения на транзисторе, мы использовали PNP-транзистор FMMT718, который имеет очень низкое значение насыщения коллектор-эмиттер. Это низкое значение Vce позволяет снизить падение напряжения на транзисторах.
Похожие сообщения:
.
Схема защиты от перенапряжения
Цепи защиты, такие как защита от обратной полярности, защита от короткого замыкания и защита от повышенного / пониженного напряжения, используются для защиты любого электронного устройства или схемы от любых неожиданных сбоев. Обычно для защиты от перенапряжения используется предохранитель или MCB, здесь, в этой схеме, мы построим схему защиты от перенапряжения без использования предохранителя.
Защита от перенапряжения — это функция источника питания, которая отключает подачу питания, когда входное напряжение превышает заданное значение.Для защиты от перенапряжения мы всегда используем защиту от перенапряжения или схему защиты ломом. Схема защиты ломом — это тип защиты от перенапряжения, который чаще всего используется в электронных схемах.
Есть много разных способов защитить вашу схему от перенапряжения. Самый простой способ — подключить предохранитель со стороны входа питания. Но проблема в том, что это разовая защита, потому что, когда напряжение превышает заданное значение, провод внутри предохранителя сгорает и разрывает цепь.Затем вам необходимо заменить поврежденный предохранитель на новый, чтобы снова выполнить соединения.
Здесь, в этой схеме, стабилитрон и биполярный транзистор используются для автоматической защиты от перенапряжения. Это можно сделать двумя способами:
1. Цепь стабилитрона напряжения: Этот метод регулирует входное напряжение и защищает схему от перенапряжения путем подачи регулируемого напряжения, но не отключает выходную часть , когда напряжение превышает пределы безопасности .Мы всегда будем получать выходное напряжение, меньшее или равное номинальному значению стабилитрона.
2. Схема защиты от перенапряжения с использованием стабилитрона: Во втором методе защиты от перенапряжения, когда входное напряжение превышает заданный уровень, он отключает выходную часть или нагрузку от схемы.

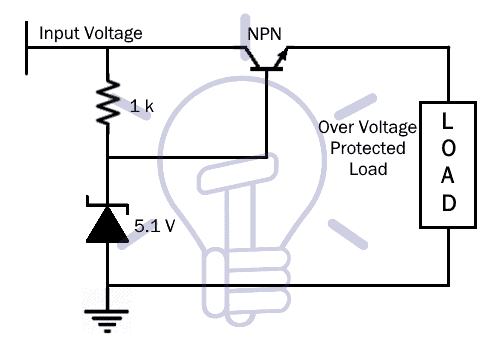

Цепь стабилитрона
Стабилитрон стабилизатора напряжения защищает схему от перенапряжения, а также регулирует входное напряжение питания.Принципиальная схема защиты от перенапряжения с использованием стабилитрона приведена ниже:

Предустановленное значение напряжения . цепи — это критическое значение, при превышении которого либо отключается питание, либо напряжение выше этого значения недопустимо. Здесь предустановленное значение напряжения — это номинал стабилитрона. Мол, мы используем стабилитрон 5.1V, тогда напряжение на выходе не будет превышать 5.1V.
Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за этого транзистор Q1 проводит меньше.Поскольку Q1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.
Выходное напряжение определяется как:
VO = VZ - VBE
Где,
VO — выходное напряжение
VZ — напряжение пробоя стабилитрона
VBE — напряжение база-эмиттер

Схема защиты от перенапряжения с использованием стабилитрона
Приведенная ниже принципиальная схема защиты от перенапряжения построена с использованием стабилитрона и транзистора PNP. Эта схема отключает выход, когда напряжение превышает заданный уровень . Заданное значение — это номинальное значение стабилитрона, подключенного к цепи. Вы даже можете изменить стабилитрон в соответствии с вашим подходящим значением напряжения. Недостатком схемы является то, что вы не можете найти точное значение стабилитрона, поэтому выберите тот, который имеет наиболее близкое значение к заданному значению.
Необходимые материалы
FMMT718 Транзистор PNP — 2 шт.
Стабилитрон 5.1V (1N4740A) — 1шт.
Резисторы (1 кОм, 2,2 кОм и 6,8 кОм) — 1 шт. (каждый)
Макет
Соединительные провода
Схема защиты от перенапряжения

Работа схемы защиты от перенапряжения
Когда напряжение ниже заданного уровня , на клемме базы Q2 высокий уровень, и, поскольку это транзистор PNP, он выключается.И, когда Q2 находится в выключенном состоянии, базовый вывод Q1 будет LOW, и это позволяет току течь через него.
Теперь, когда напряжение превышает заданное значение , стабилитрон начинает проводить ток, который соединяет базу Q2 с землей и включает Q2. Когда Q2 включается, базовая клемма Q1 становится ВЫСОКОЙ, а Q1 включается, что означает, что Q1 ведет себя как разомкнутый переключатель. Следовательно, Q1 не позволяет току проходить через него и защищает нагрузку от превышения напряжения.
Теперь нам также необходимо учесть падение напряжения на транзисторах, оно должно быть небольшим для правильной схемы.Поэтому мы использовали FMMT718 PNP-транзистор , который имеет очень низкое значение насыщения VCE, из-за чего падение напряжения на транзисторах невелико.
Далее проверьте наши другие схемы защиты.
.
Что такое защита от перенапряжения? — Устройства защиты от перенапряжения
Когда напряжение в системе превышает номинальное, это называется перенапряжением. Это перенапряжение может быть кратковременным или постоянным. Основную причину, из-за которой возникает перенапряжение в энергосистеме, можно удобно сгруппировать в две категории: внутреннюю и внешнюю. Внутреннее перенапряжение возникает внутри самой системы, тогда как внешнее перенапряжение возникает из-за молнии на линиях.
Это перенапряжение может вызвать повреждение изоляторов и оборудования подстанции. Следовательно, необходимо обеспечить средства защиты изоляторов и другого оборудования от вредного воздействия перенапряжения. Доступны некоторые устройства для уменьшения амплитуды и крутизны фронта выбросов. Следующее будет описано здесь
Зазор стержня
Перенапряжение
Воздушный провод заземления
Воздушный провод заземления
Воздушный заземляющий провод или заземляющий провод — одно из наиболее распространенных устройств, используемых для защиты линий от молнии.Это провод, который проходит через опоры линии и проходит по фазным проводам. Заземляющий провод предназначен для защиты от прямых ударов молнии, которые в противном случае могут ударить по фазным проводам. Волны молний достигают соседних башен, которые безопасно спускают их на землю.
В случае, если сопротивление электрической опоры или заземления небольшое, освещение будет повышено до очень высокого напряжения, что вызовет мигание от опоры к одному или нескольким фазным проводам. Такое перекрытие известно как черная вспышка.Обратную вспышку на линии можно свести к минимуму, уменьшив сопротивление опоры опоры с помощью приводных штанг и противовеса, если удельное сопротивление грунта велико.
Зазор стержня
Штанговый зазор — одна из самых распространенных рам защитных устройств. Это воздушный зазор между концами двух стержней. Настройка зазора должна быть такой, чтобы он разрывался при любых условиях до того, как будет повреждено защищаемое оборудование. Главные достоинства этого устройства — простота, надежность и дешевизна.
Зазор стержня имеет некоторые ограничения, например, они не могут предотвратить поток энергии, который течет в зазоре после пробоя. Применяется там, где бесперебойность электроснабжения не имеет большого значения. В таких случаях (когда важна непрерывность) используются автоматические выключатели с повторным включением.
Устройства защиты от перенапряжения
Ограничители перенапряжения или грозозащитный разрядник — это устройство, используемое для отвлечения аномально высокого напряжения на землю без нарушения непрерывности электроснабжения.Делители перенапряжения бывают трех типов
Переключатель перенапряжения вытеснительного типа
Реле перенапряжения вентильного типа
Металлооксидный переключатель перенапряжения
Название устройства защиты от перенапряжения кажется более правильным, чем разрядник.
.
Высоковольтное устройство защиты от перенапряжения 10 кВ, четырехфазное комбинированное
Высоковольтное устройство защиты от перенапряжения 10 кВ, четырехфазное, комбинированное
Поддержка OEM и ODM
Лист технических данных -350003
Модель продукта 900P четырехколонный) Остаточное напряжение при ударе молнии 134 кВ
Наименование продукта Устройство защиты от перенапряжения Прямоугольный импульсный ток 400A
Напряжение системы 35 кВ Температура окружающей среды -40 ℃ ~ 40 ℃
Постоянное рабочее напряжение 40.5KV Hight ≤2000m
DC опорного напряжения
≥75KV
Ord инструкции занности: Высокая опасность напряжения! Необходимо выполнить любые работы по отключению тока и строго соблюдать рабочие процедуры. Внедрите множество установленных систем для защиты от поражения электрическим током и пожаров.
Характеристики продукта:
a.Большая пропускная способность и широкий диапазон применения. Нелинейное сопротивление оксида цинка высокой энергоемкости с энергией 600A / 2mso
b. Метод четырехзвездочного подключения может значительно снизить межфазное перенапряжение. По сравнению с обычным грозозащитным разрядником межфазное перенапряжение снижается на 60-70%, а надежность защиты значительно повышается.
г. Структура нелинейного сопротивления оксида цинка и разрядный промежуток соединены последовательно для защиты друг друга.
г. Разрядный промежуток сводит к нулю скорость заряда резистора из оксида цинка. Нелинейная характеристика резистора из оксида цинка заставляет разрядный промежуток гасить дугу сразу после воздействия разрядного промежутка, и разрядный промежуток больше не выполняет задачу гашения дуги, тем самым увеличивая срок службы продукта.
e. Коэффициент воздействия напряжения равен 1. Значения напряжения разряда одинаковы для различных форм напряжения и не зависят от различных форм сигналов перенапряжения.Значение защиты от перенапряжения является точным, а характеристики защиты превосходны.
ф. Мгновенное значение разряда аналогично остаточному напряжению после воздействия, и здесь нет прерывания, что в большей степени способствует защите межвитковой изоляции оборудования.
Он имеет внешний кожух из силиконовой резины и внешнюю структуру вывода высоковольтного кабеля, которая имеет такие преимущества, как простота установки, прочное уплотнение, небольшой объем, ударопрочность (вибрация) и т. Д.
Advantage
— Большое расстояние защиты
— Высокая потребляемая энергия
— Стабильные характеристики пользовательского интерфейса даже после нескольких ударов
— Устойчивость к старению
— Взрывозащищенная и ударопрочная конструкция
— Устойчивость к загрязнению и устойчив к ультрафиолетовому излучению
— Корпус устойчив к грубому обращению
— Не требует обслуживания
— Устойчив к ударам и вибрации
— Высокая механическая стойкость
Заводская выставка:

Наши услуги
1.На ваш запрос, связанный с нашим продуктом и ценой, ответят в течение 24 часов.
2. Хорошо обученный и опытный персонал ответит на все ваши вопросы на английском языке
.
