Как пользоваться бортовым компьютером ваз 2115: Как настроить бортовой компьютер ВАЗ 2115: советы по подключению

Содержание

Как настроить бортовой компьютер ВАЗ 2115: советы по подключению

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

  1. Режим движения ТС.
  2. Расход бензина.
  3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

  1. Информационные.
  2. Диагностические.

Для включения необходимого режима работы служат семь кнопок на панели устройства:

  1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
  2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
  3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.

К любому бортовому компьютеру нужно подвести следующие провода:

  1. Питание +12 В.
  2. Питание при включении зажигания для запуска компьютера.
  3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
  4. Масса.
  5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
  6. Подключить диагностическую линию от контроллера K-Line.

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Читайте также: Отключение иммобилайзера на ВАЗ-2115

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

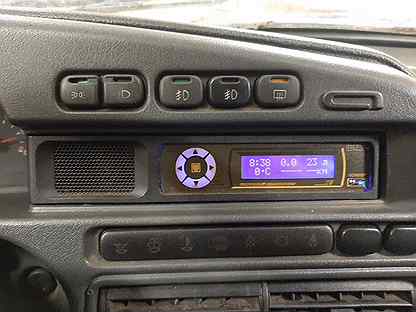

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

  1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
  2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
  3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
  4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

  1. Остаток топлива в баке.
  2. Напряжение в аккумуляторе.
  3. Время.
  4. Температура антифриза.
  5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

  1. Средний расход бензина на 100 километров.
  2. Качество масла в моторе.
  3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

  1. Расход бензина во время движения и стоянки.
  2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
  3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
  4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
  5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
  6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
  7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

  1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
  2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
  3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Сигма

Монтаж рассматриваемого устройства на ВАЗ-2115 также достаточно прост:

  1. Сбросьте клеммы с АКБ.
  2. Демонтируйте посадочную заглушку.
  3. Проводом «К-линия» соедините клемму «М» разъема диагностики и резервный вывод разъема компьютера.
  4. Далее подключите колодки БК к штатному разъему маршрутного компьютера.
  5. Подсоедините массу к АКБ.
  6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК отобразятся поточные параметры. Если этого нет, удостоверьтесь, что у вас есть иммобилайзер. При его отсутствии нужно сделать перемычку между 9 и 18 клеммой разъема.

Подводя итог статьи, отметим, что бортовой компьютер на ВАЗ-2115 – это отличный помощник, который выдает водителю большое количество информации о состоянии главных узлов автомобиля. Штатные индикаторные панели, к сожалению, не могут похвастаться схожим функционалом. В таком случае отлично помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует товар всей необходимой документацией, как по установке, так и по настройке. В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье приведены лишь общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

Бортовой компьютер на ВАЗ-2115: инструкция, подключение :: SYL.ru

На ВАЗ-2115 бортовой компьютер устанавливается сравнительно недавно. Дело в том, что первые выпуски этой модели комплектовались двигателями с карбюраторной системой впрыска. В них не было электронного блока управления, который бы мог считывать всю информацию о работе двигателя внутреннего сгорания и остальных систем автомобиля.

Бортовой компьютер сильно облегчает жизнь водителю. Установить его сможет даже человек, не имеющий богатого опыта в монтаже специального оборудования. Подключение прибора не вызовет никаких трудностей, равно как и настройка. Можно при работе использовать инструкцию по эксплуатации, которая идет в комплекте.

Основные сведения

Очень много возможностей предоставляет функционал этого прибора. При помощи бортового компьютера на ВАЗ-2115 можно определить практически все параметры работы двигателя. Что позволяет контролировать прибор:

  1. Скорость движения автомобиля в текущий момент времени, среднее значение, минимальное или максимальное.
  2. Температуру жидкости в системах охлаждения и торможение.
  3. Величину напряжения в бортовой сети.
  4. Расход топлива на 100 км пути. Причём можно вывести на дисплей как среднее значение, так и текущее, максимальное, минимальное.
  5. Уровень бензина в топливном баке.

Это лишь немногие параметры, которые позволяет отслеживать электроника. При помощи бортового компьютера на ВАЗ-2115 также можно проверить состояние всех датчиков инжекторной системы впрыска. Причём в инструкции по эксплуатации прибора обязательно содержится информация о том, какой код ошибки соответствует неисправности того или иного датчика.

Установив такой маршрутный компьютер на свой автомобиль, вы сможете избавиться от посещений автомастерских при первом же загорании лампы CHECK ENGINE. Каждый раз, включая зажигание, вы перед глазами видите все ошибки, которые присутствуют в системах автомобиля. При необходимости можете стереть их.

Какие на ВАЗ-2115 можно установить компьютеры

В продаже можно встретить самые разные модели бортовых компьютеров для отечественных автомобилей. Самое главное, чтобы они работали с электронными блоками управления, устанавливаемыми на автомобили ВАЗ. На маршрутных компьютерах не стоит экономить, так как дорогие приборы смогут обеспечить тщательную диагностику автомобиля, своевременно предупредят вас о неисправностях. У них намного выше срок службы, функционал побольше, нежели у дешевых вариантов.

В продаже можно встретить также бортовые компьютеры, которые устанавливаются вместо комбинации приборов. Они намного удобнее, так как вся информация о работе систем автомобиля находится перед глазами у водителя.

Типичные ошибки бортовых компьютеров

Чтобы проверить бортовой компьютер на ВАЗ-2115, необходимо полностью обнулить суточный пробег на приборной панели и выключить зажигание. После этого необходимо нажать кнопку, которая находится возле рычага включения стеклоочистителя. При этом на дисплее показывается версия прошивки и коды ошибок, если они имеются:

  1. В том случае, если в бортовой сети слишком высокое напряжение, появится код "2".
  2. При неисправности датчика, указывающего уровень топлива, будет высвечиваться код "3".
  3. При выходе из строя датчика температуры охлаждающей жидкости высветится код "4".
  4. При наличии неисправности в датчике температуры, установленном снаружи автомобиля, появится ошибка с кодом "5".
  5. При перегреве двигателя бортовой компьютер на ВАЗ-2115 выдаст ошибку "6".
  6. При снижении давления масла ниже минимального значения появится ошибка "7".
  7. Недостаточный уровень жидкости в тормозной системе — ошибка с кодом "8".
  8. При низком заряде батареи появится код "9".

Какие ошибки появляются чаще всего?

Чаще всего появляются ошибки с номерами "4", "6", "8". Первая появляется тогда, когда двигатель недостаточно прогрет. Ошибка бортового компьютера ВАЗ-2115 с кодом "6" появляется при движении в городском режиме, когда перегревается двигатель, а также при поломках в системе охлаждения. Чтобы сбросить эти ошибки, необходимо несколько секунд удерживать кнопку, которой сбрасывается суточный пробег автомобиля.

Особенности подключения бортового компьютера

Прежде чем произвести подключение бортового компьютера на ВАЗ-2115, необходимо определиться с тем, какие вам необходимы функции. Обязательно сопоставьте характеристики автомобиля и возможности бортового компьютера. Если у вас нет никаких «наворотов» на автомобиле, то приобретать дорогие и сложные системы нет смысла.

Определитесь с местом установки дисплея системы, а также центрального блока. Лучше всего устанавливать прибор в центральной консоли, если в ней имеется место. Если его там нет, то допускается монтаж на верхней части приборной панели. Смотреться это будет не очень красиво, поэтому лучше выделить место в центральной консоли, ведь удобство пользования прибором играет большую роль.

Но если у вас маршрутный компьютер в виде комбинации приборов, место его установки уже определено. Все провода подключения обязательно нужно проводить в специальных трубках, они защитят их от негативного влияния внешней среды. Подключение электропроводки производится только после того, как будет установлен блок на автомобиле.

Подключение компьютера к системам автомобиля

Перед тем как настроить бортовой компьютер ВАЗ-2115, его необходимо подключить к электропроводке. Все данные этот прибор получает от диагностического разъема. Вам потребуется от контакта К-линии разъёма OBDII провести провод к бортовому компьютеру. Желательно для подключения использовать евроразъемы, но если таких нет, то можно и наконечники типа "папа" и "мама", обернутые в термоусадочную изоляцию.

Демонтаж бортового компьютера

Если установлен неисправный или устаревший бортовой компьютер на ВАЗ-2115, инструкция по его демонтажу выглядит следующим образом:

  1. Отключаете от аккумулятора минусовую клемму.
  2. Снимаете с автомагнитолы внешнюю панель.
  3. Извлекаете корпус автомагнитолы, отключив от неё провода.
  4. В отверстие необходимо запустить руку, чтобы ослабить крепление корпуса бортового компьютера.
  5. Теперь можно снять прибор и отсоединить от него провода.

После необходимо установить новый бортовой компьютер либо же заглушку в центральную консоль. Магнитофон можно подключить и установить на родное место. Настройки новый компьютер практически не требует.

Единственное, что нужно, – это откалибровать датчик уровня бензина в баке. Для этого опустошаете полностью бак, устанавливаете на маршрутном компьютере значение «0» и заливаете по 3 литра топлива до заполнения. По окончании бортовой компьютер сам сохранит данные и перейдет в режим ожидания. Вот как подключить бортовой компьютер на ВАЗ-2115 своими руками. Аналогично работы проводятся и при монтаже приборов на других инжекторных автомобилях.

Настройка бортового компьютера ваз 2114 мультитроникс – АвтоТоп

Бортовой компьютер (БК) является автоматизированной системой управления автомобиля. Существует несколько типов БК, чтобы узнать какой тип установлен на вашем авто, необходимо прочесть содержание наклейки на устройстве. В зависимости от типа двигателя подбираются соответственные типы БК. Для инжекторных двигателей автомобиля производится больше всего систем автоматизированного управления. Самым универсальным бортовым компьютером для ваз 2114 можно считать мультитроникс.

Предназначение Бортового Компьютера

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) – это не просто сведенные воедино разные показатели на одном экране.

Отличия БК от панели управления

Водители с опытом знают, что спидометр просто пересчитывает обороты двигателя в скорость, а стоит только поменять колеса на больший диаметр, как скорость увеличится, хотя индикатор будет работать «по-старинке». Чтобы не попасть впросак на очередном посту ГАИ, без БК не обойтись. Но многое остается не учтенным простыми фиксаторами, а в дальней дороге вполне будут уместными такие факторы, как фактический, так и усредненный расход топлива, информация о преодоленном уже километраже, об использованном количестве топлива и прочее. Данные параметры ВАЗа 2114-го можно и высчитать, но до этого ли водителю, который прежде всего обязан следить за дорогой, а не заниматься калькуляциями.

«Умный» автомобиль 2114 сам будет следить, чтобы авто не перегрелось в жару, а самые продвинутые из бортовых компьютеров – даже об опасности образования гололеда в морозы. Сообщит компьютер и о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, на короткие или длинные расстояния. Главное, не игнорировать предупреждающие сигналы компьютера.

Может показаться, что на борту появился индикатор, которые начал вести подсчет показателей. Но на самом деле данные работы оборудования авто и раньше были известны, просто не высвечивались перед водителем. Впрочем, зачем было превращать салон легкового автомобиля в кабину летчика? Подключение «бортовика» (бортового компьютера) ко всем существующим внутри машины датчикам, обработка полученных данных и их подача в удобном для водителя виде – это и есть главная задача, которая возлагается на БК.

Задача Бортового Компьютера не только собирать информацию с датчиков автомобиля, но и обработать ее, скорректировать, проанализировать и выдать в удобном для водителя виде.

Подключение Бортового Компьютера

Модель автомобиля ВАЗ 2114 уже оснащено подготовленным местом для установки бортового компьютера. Как правило, для нее очень даже походит компьютер «Multitronics» или «Штат». Многие автолюбители, испытавшие на себе все их прелести, рекомендуют остановить свой выбор именно на этих марках. Тем более, что есть варианты этого девайса с цветным экраном – для любителей. Но это не более, чем дополнительное удобство и, кроме «красоты», ничем особым не отличается от предшественников.

Для подключения бортового компьютера потребуется выполнить некоторые обязательные операции:

  • Прежде всего, следует подключить к питанию само устройство. Для этого используется постоянный ток +12В, существующий в ВАЗ.
  • Чтобы БК запускался автоматически одновременно с включением двигателя, к нему следует подключить питание, используемое для зажигания двигателя. Если подсоединиться к электроисточнику габаритных огней, то экран компьютера будет немного «пригасать», что очень удобно при наступлении темноты.
  • Обязательно надо подсоединить массу.
  • Подавать или не подавать сигнал с датчика уровня топлива (ДУТ), зависит от модели используемого БК. Некоторые из них сами теоретически считают, сколько его уже использовано, в зависимости от показателей мгновенного расхода горючего и его изначального наличия в баке.
  • Остается также подключить линию диагностики контроллера «K-line».

Если нет колодки в бортовом компьютере

Как правило, для всех этих процедур достаточно подсоединить стандартную четырехконтактную колодку с переходниками, которые предусмотрены при комплектации бортовых компьютеров. В случае, если она отсутствует, тоже не должно возникнуть проблем. Общее питание можно «одолжить» у прикуривателя, автозапуск – от замка зажигания, «приглушатель/габаритки» — от подсветки того же прикуривателя, массу же – от корпуса или снова же от прикуривателя.

Смотрите также

Чтобы не возникло никаких неприятностей во время выше описанных действий, массу автомобильного аккумулятора стоит отключить.

Сигнал с измерителя уровня топлива (ДУТ) следует брать с провода, согласно схеме электропроводки конкретного автомобиля ВАЗ, как и подключать линию диагностики.

Впрочем, в инструкции, которая прилагается к БК, все достаточно подробно описано, поэтому, строго следуя ей, ошибиться довольно трудно.

Даже если «бортовик» достался в подарок и возможно без рекомендаций, то их можно поискать в Интернете, в том числе и на форумах. Но, как правило, все они стандартные и зависят просто от строго их выполнения.

Поездка с маршрутным компьютером, как его еще его называют, не преподнесет сюрпризов в дороге. Состояние автомобиля водитель сможет контролировать самостоятельно и обращаться лишний раз на СТО для диагностики (довольно дорогая процедура) не будет необходимости.

АвтоНовости / Обзоры / Тесты

Как Настроить Бортовой Компьютер На Ваз 2114

Многих автовладельцев интересует вопрос что же на самом деле, как работает бортовик ВАЗ 2114 и как его установить? В текущее время таковой устройство является неподменным ассистентом для автолюбителя. Эти сложные устройства имеют огромное количество функций, но сначала они предусмотрены чтобы оповещать о работе и эксплуатации тс. Уже сегодня, компьютер маршрутный зачастую обеспечен функцией мгновенного обнаружения ошибок при работе электрического блока управления.

Главная задачка компьютера — информировать о технических свойствах автомобиля. Происходит это по причине того, что бортовик ВАЗ 2114 подключается к электрическому блоку управления через специальную диагностическую линию связи (K-line), которая при помощи закодированных сигналов докладывает о расходе горючего и о работе бухгалтерской системы его подачи, теплопотреблении, частоте об/мин и других принципиальных данных.

Board Computer ВАЗ почти всегда установлен на приборной панели, над центральными воздушными дефлекторами. В тех автомобилях, где он не установлен, на этой должности размещена пластмассовая плита. Штатный бортовик ВАЗ 2114 заходит в только комплектацию класса «Люкс».

Стоит отметить то, что некоторые устройства, установленные на заводе, имеют ограниченный диапазон функций, но главное — не читают ошибки. Поэтому некие автолюбители решают избрать другой «бортовик», с более необъятными способностями, и сменять штатный компьютер. Устройство иногда устанавливают на лобовое стекло либо на кронштейн.

Бывают приборы, по виду напоминающие навигатор. Они, Вы, хоть и экономичней обыденных устройств, увы их функции не такие широкие. Потому покупка схожих устройств нецелесообразна.

Бортовой компьютер ваз 2114

Компьютер ВАЗ 2114 большинства моделей показывает последующие характеристики:

  • скорость автомашины;
  • объем горючего, оставшийся в баке;
  • время, проведенное движения;
  • частота оборотов мотора;
  • расход горючего;
  • величина нагрева мотора;
  • температура в салоне;
  • расстояние, которое сумеет проехать автомобиль на оставшемся горючем;
  • расстояние, которое проехала автомашина;
  • напряжение в бортовой электросети;
  • величина нагрева тосола;
  • размещение дроссельной заслонки;
  • общий расход воздуха;
  • коды ошибок и их расшифровка;
  • средний расход горючего тс;
  • сколько потрачено горючего за текущую поездку;
  • пройденный путь за поездку в километрах;
  • средняя скорость;
  • другие полезные данные.

Очень полезными функциями обладает аварийный сигнализатор бортовика. Из наименования уже понятно, что он подает сигнал, оповещая автолюбителя об ошибках и дефектах, таких как:

  • перегрев мотора;
  • перезарядка либо недостающая зарядка аккума;
  • малый уровень горючего;
  • и неких других.

Стоимость на компьютеры бортовые на ВАЗ находится в зависимости от их многофункциональных способностей, конторы модели. Самые обыденный, экономичный вариант по цены не превосходит 700 р, а выносные модели способны достигать цены в 4000 р. Бывают компьютеры бортовые, включенные в размещение устройств, однако цена таких вариантов от 5000 р. В текущее время главные и известные модели выпускают компании Штат, Палитра, Multitronics.

Выбирая для себя модели обратите повышенное внимание, кроме внешнего облика и функциональности, на сопоставимость бортовика с типом электрической комплекса бухгалтерских программ управления движком автомобиля. Редко когда информация производителей что же на самом деле, что компьютер подходит ко всем электрическим системам управления, является четкой.

Схема подключения Board Computer на ВАЗ 2114

Установка бортового устройства не отбирает длительный период и сил, спец затратит на эту работу наименее 3-х минут. Если есть желание поставить компьютер есть вариант без помощи других. В набор хоть какого компьютера на ВАЗ 2114 заходит аннотация.

Выше уже приведено описание всех положительных способностей рассматриваемого устройства, однако стоит подробней их обозначить. К примеру разберем бортовик ВАЗ 2114 штат 11524 и разглядим его достоинства.

  1. Установка температуры пуска вентилятора. Эта функция неподменна зимой, чтоб смотреть за нагреванием радиатора печи. Для этой цели вам контроль температуры тосола просто нужен.
  2. Сушка и прогрев свеч перед пуском мотора.
  3. Если есть желание можно поменять тип бензина, к примеру, с 95 на 92 иначе говоря напротив, на помощь придет возможность сброса опций и корректировок электрического блока управления. Уже сегодня, эта функция будет полезна после путешествия на огромные расстояния, когда движок испытал огромную нагрузку.
  4. Функция чтения ошибок — это своевременное информирование о техническом состоянии автомобиля, каких-то дефектах датчиков иначе говоря других частей.
  5. И много других принципиальных и нужных функций.

Для возможности без помощи других установить устройство, нужны:

  • набор отверток;
  • провод длиной около метра.

Бортовик устанавливают в таковой последовательности.

  1. Снимают заглушку на центральной панели устройств.
  2. Находят девятиконтактную колодку с проводами.
  3. Фиксируют провод в следующей контакт колодки.
  4. Другой конец провода опускают вниз под панель устройств.
  5. Находят диагностическую колодку.
  6. Определяют тип диагностической колодки. Тут 2.7 варианта: ЕВРО-2 либо ЕВРО-3.
  7. Устанавливают 2-ой конец провода в гнездо «М» для первого варианта колодки или в седьмое гнездо для второго.
  8. Подключают бортовик ВАЗ.
  9. Устанавливают его в штатное место.
  10. Инспектируют корректность установки.

Сброс Ошибок Ваз 2115 двигатель ожил

Подробная на ВАЗ 2114 аннотация по установке и схема, входящая в набор всех моделей бортовых компов, значительно облегчат задачку. Бывают случаи, когда под панелью устройств отсутствуют колодки для бортовика. Тогда нужно приобрести новейшую девятиконтактную колодку и установить ее в автомобиль.

При самостоятельной установке бортовика, также в процессе использования, устройство может докладывать об ошибках, которые указывают на поломку либо неправильную работу. Ошибки «Обрыв K-line» либо «отсутствие связи с контроллером» информируют об отсутствии контакта либо о том, что провод соединения оборван. Исследуйте провод соединения девятиконтактной и диагностической колодок, вам понравятся, вылетел контакт.

Датчик температуры за бортом указывает неправильные или неверные данные. Когда, когда бортовик указывает температуру вне помещения (внешнюю). 50 °С, это может означать, что провод, подсоединенный к датчику температуры, оборвался. Сегодня, это говорит что же на самом деле, что таковой датчик отсутствует.

О неисправности датчиков свидетельствует неправильная информация о погоде, к примеру, температура воздуха.5 °С, а устройство указывает.30 °С. Тут довольно легко поменять покоробленный датчик.

Сегодня бортовик нужен каждому автолюбителю. Сверх того, что он помогает в управлении фактически всеми техническими системами тс, устройство еще предупреждает о проблемах. А своевременный ремонт как еще его называют смена покоробленного элемента прирастит срок службы автомобиля.

Проблемы с бортовым компьютером Multitronics x115 | Автор темы: Manfred

Доброе утро дамы и господа! Как никогда обращаюсь к вам с помощью! У меня была 2115 2007 года выпуска, на нее ставил бортовой Multitronics x115, протянул провод в диагностическую колодку, все работает, все прекрасно! Продал ее, купил 2115 декабрь 2017 года, перед новым годом, снял штатный бортовой, решил поставить Multitronics x115, протянул провод в колодку, как по инструкции под Евро 3, – проходит Определение протокола и идет переход к дисплеям пользователя! Везде по 0, температура двигателя – 38, -40! Вообщем, все параметра неверны! Пробовал Общий Сброс, такая же ситуация! Попробовал в другие разъемы втыкать, но вообще никаких параметров нет! Подскажите, я думаю либо проблема в бортовом ( но это исключено т. к.

Roman (Jerridean) таже беда все показания по нулям кроме остатка в баке и времени. на иммо перемкнул, к-линию протянул.

Denis (Charlotta) у меня перестала работать подсветка, выбирает только красссный, в чём причина?

Dmitry (Dejuan) сегодня пропала т.двигателя, мг.расход, скорость. как решить проблему? к-линия подключена

Тюнинг ВАЗ 2114 – устанавливаем полноценный компьютер. Подробно про бортовой компьютер для ВАЗ 2114 .

Бортовой компьютер ВАЗ 2114 (установка Multitronics X140 .

Подробно про бортовой компьютер для ВАЗ 2114 . В этом видео рассмотрим установку бортового компьютера Multitronics X140 на ВАЗ 2114 своими . при .

Бортовой маршрутный компьютер Multitronics X150 с подсветкой .

Бортовой маршрутный компьютер Multitronics X150 с подсветкой RGB . Как подключить датчик уровня топлива к бортовому компьютеру "Штат .

Multitronics.ua | Автор темы: Servanne

Бортовой компьютер Multitronics Comfort X114 Основной отличительной особенностью маршрутного бортового компьютера «Comfort X114″ от МК «Comfort X14″ является жидкокристаллический RGB дисплей стандартного размера (6 параметров одновременно), сниженная цена, уменьшенная функциональность при сохранении основных параметров, а также сохраняется отличительный дизайн, присущие приборам серии «Comfort». Дисплей прибора возможен в двух исполнениях: Dark (темный фон и светлые символы) и Light (светлый фон и темные символы).

МК «COMFORT Х114″ предназначены для установки в а/м ВАЗ 2108, 2109, 21099, 2114, 2115, работают с блоками электронного управления (ЭБУ) следующих типов:
Январь 5.1.. выпуска после 05.2000 года, Bosch M1.5.4, Bosch M1.5.4N, VS 5.1 Ителма, Январь7.2 Ителма, Bosch MР7.0, Bosch M7.9.7, М73, Итэлма М74, Bosch ME17.9.7

Маршрутный компьютер «COMFORT Х114 » функционально соответствует МК «COMFORT Х115″, в дополнение к которому содержит дополнительно блок полифонических мелодий и речевого информатора — голосовое сопровождение названия всех параметров, проговаривание численных значений всех параметров, все предупреждения голосом, полифонические мелодии..

Основные особенности маршрутного компьютера Comfort X114:
1. RGB дисплей произвольного цвета.
2. 6 параметров на дисплее одновременно.
3. 4 программируемых мультидисплея пользователя.
4. Режим сушки свечей «Горячий запуск».
5. Автоматическая установка протокола.
6. Смена 6-и параметров одним касанием.
7. Коррекция температуры включения вентилятора.
8. Уровень топлива в баке с датчика уровня топлива или с ЭБУ.
9. Мультидисплей «Сутки» с расчетом стоимости поездки.
10. Голосовое озвучивание всех параметров, полифония.
11. Все предупреждения голосом. Multitronics Comfort X114 – Бортовой компьютер купить в Украине Бортовой компьютер Multitronics Comfort X114 купить в Украине. Бесплатная доставка, гарантия, описание, фото, видео, инструкция. Заходите! multitronics.ua

Александр (Dumaka) отключите разьем, зажмите кнопку Reset, удерживая кнопку вставьте разьем

Николай (Servanne) Благодарю, сейчас попробую

Николай (Servanne) Красава. Получилось.

Подключение бортового компьютера – VAZ-2114-LADA.ru

27 февр. 2013 г. – Начнём с того, что устанавливать бортовой компьютер в штатное место на ваз 2114 и другие модели самар не так уж и сложно.‎ Зачем нужен бортовой компьютер? · ‎ Инструкция по установке .

Установка бортового компьютера на ваз 2114: Схема подключения .

Представленная Схема подключения бортового компьютера на ваз 2114, детально показывает порядок действий. Установка бортового компьютера на .

Стартер ВАЗ-2115: возможные неисправности

ВАЗ-2115 - автомобиль поистине народный. Выпускался серийно более десяти лет. Свою популярность этот автомобиль обрел простое и дешевое обслуживание. Однако ничто не вечно. А иногда дает сбой такая надежная деталь, как стартер. Автомобиль не заводится. Что делать в этом случае? Как работает стартер ВАЗ-2115, поиск неисправностей и устранение неисправностей - далее в нашей статье.

Характеристики

В любом автомобиле предусмотрена система зажигания.Однако дело не только в искре, катушке и буэнапосаде. В эту систему входит стартер. Ими оснащается и ВАЗ-2115. Автомобили «Самара-2» редукторного типа. Поставляется в комплекте с соленоидом и приводным механизмом. Стартер взаимодействует с зажиганием / двигателем в некотором роде. Основное назначение элемента - создать необходимый крутящий момент для двигателя, который даст льду возможность работать самостоятельно.

Устройство

Стартер ВАЗ-2115 состоит из следующих элементов:

  • Статор.
  • Ротор (якорь).
  • Контактная пластина.
  • Щетка с держателем.
  • Соленоид.
  • Привод Механизм.

Питание на обмотку стартера осуществляется через тяговое реле. Итак, при повороте ключа зажигания от аккумуляторной батареи идет пусковой ток (около 500 ампер) на реле. Далее этот механизм перемещает приводной элемент. В зацепляющейся части шестерни стартера и зубчатого венца маховика. Довольно много оборотов, что агрегат запустился успешно (конечно, если у вас исправный стартер).У ВАЗ-2115 есть простое устройство для этого элемента. Однако не стоит исключать с ней неисправностей. Итак, давайте рассмотрим, почему у автомобиля ВАЗ-2115 не заводится стартер и что с этим делать.

Совсем не крутится

Если зажигание включено, якорь не вращается и не зажигает соленоид, проверьте напряжение на аккумуляторе. Для успешного запуска требуется не менее 12 вольт. На стартере аккумулятор получает много энергии. Поэтому важно поддерживать его в хорошем состоянии.Проверить напряжение на аккумуляторе можно несколькими способами. Лучший способ - это мультиметр. При замыкании контактов на приборе отображается результат. Но если такого аппарата нет, а на панели индикатор напряжения, можно воспользоваться старинным методом. Для этого берем автомобильную лампочку на 12 вольт и пару проводов. Открытые контакты замыкают клеммы. Если напряжение 12 вольт, то загорится как надо. Если меньше, он будет очень тускло освещен.

Следующая причина не включается соленоид - ослабленные наконечники проводов (как от аккумулятора, так и от стартера).Возможно, окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают обрыва натяжной обмотки. Если чистка контактов не помогла, а стартер не раскручивается ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Якорь вращается медленно, реле не работает

Что делать, если автомобиль ВАЗ-2115 не заводится, стартер крутится и не «заедает»? В этом случае нужно очистить крепежные гайки на проводах.Если это не сработает, можно констатировать горение коллектора или износ щеточного узла. В этом случае щетки необходимо заменить. Не исключена и поломка анкера. Он полностью меняется на новый.

Реле активировано, но деактивировано.

В этом случае в цепи питания тягового реле происходит сильное падение напряжения. Проверить состояние цепи от АКБ до штекера «50» на ВАЗ-2115. Само реле исправно - важно выяснить, где периодически теряет контакт.Снова проверьте уровень клемм зажима на стартере. Причиной большинства неисправностей является плохой контакт.

Якорь вращается, маховик - нет

В данном случае причина - проскальзывающая муфта. Вам нужно разобрать стартер и осмотреть его состояние визуально. При необходимости замените шестеренчатый редуктор.

Шум при вращении якоря

В этом случае проверьте состояние подшипников приводного вала и якоря. Заменить изношенные детали. Возможно, ослаблен стартер или его крышка сломана с одного конца.Этот механизм работает наперекос. Осмотрите маховик. Его зубы не должны выводиться. Если какой-либо маховик необходимо заменить. Бывает, что шестерня выходит из зацепления с ним. В этом случае причина неисправности в сцеплении. Она заедала на шлицах вала. Реле стартера ВАЗ-2115 может нормально работать. Очистите шлицы и смажьте их маслом. Это помогает устранить привязку.

Как поменять реле своими руками?

Для этого нам нужно отключить бортовую сеть - снять клеммы с АКБ.Далее очистите поверхность стартера от пыли и грязи. Снимите гайку с переключателя и снимите контакт. Снимите болты крепления реле к корпусу стартера. Теперь снимите гайку с конца.
Затем нужно разобрать старую сердцевину и на ее место поставить новую. Все предметы собираются в обратном порядке. Новое устройство важно сразу после ремонта проверить. Установил стартер на место, накачал клеммы и запустил двигатель. Двигатель запускается с пол-оборота (при условии, что батарея заряжена нормально).

Что еще нужно знать о реле?

Так как пускатель потребляет достаточно мощный ток, исправность его элементов необходимо проверять каждые 100 тысяч километров или каждые 3 года. За это время в механизме могут возникнуть небольшие колебания напряжения, в результате чего реле выйдет из строя.
Проверить его работоспособность можно по характерному щелчку. Бывает так, что при запуске стартер продолжает работать. В этом случае вы услышите резкий визг. Это говорит о том, что ретрактор вышел из строя.Механизм не может вернуться в обратное положение.

Вывод

Итак, мы разобрались, как работает стартер на автомобиле ВАЗ-2115, в чем бывают его неисправности и как их устранить. Этот элемент должен быть всегда в рабочем состоянии. При обнаружении неисправностей нужно провести полную диагностику. В противном случае запуск двигателя будет только «толчком», что не всегда возможно.

Бортовой компьютер «Мультиотроникс»: инструкция и справочная информация

Бортовые компьютеры сегодня являются одним из необходимых и незаменимых устройств. Наличие такого оборудования, наряду с штатным бортовым компьютером, сделает поездку в машину более комфортной и безопасной, предоставив водителю исчерпывающую информацию о состоянии транспортного средства.

Особенности Multitronics

Бортовые компьютеры «Мультитроникс» выгодно отличаются от аналогов большим количеством настроек и функций, которые позволяют реализовать запросы любых пользователей и настроить устройство под конкретные требования. Автовладелец может самостоятельно группировать на дисплее различные параметры, настраивать систему уведомлений - как звуковых, так и визуальных, а также подключать парктроники одной марки.

Современные модели автомобилей оснащены электронными системами и различными датчиками, отвечающими за работу этих систем и других узлов. Все системы автомобиля контролируются датчиками и компьютером, который также хранит коды неисправностей всей системы или отдельных датчиков в своей памяти. Бортовые компьютеры автомобиля не отображают коды исправленных ошибок, при возникновении которых водитель может не заметить сработавшую лампу-индикатор на панели приборов. Кроме того, при обнаружении сигнала трудно определить, можно ли продолжить движение или остановиться.

Функциональность

Бортовые компьютеры «Мультитроникс» управляют драйвером в автоматическом режиме и позволяют расшифровать более 10 тысяч ошибок электронного блока управления двигателем. Функционал включает в себя сохранение всех ошибок и занесение информации о них в журнал памяти с регистрацией 40 параметров на момент устранения неисправности. Некоторые модели компьютеров позволяют быстро переслать журнал ошибок на ваш телефон, почтовый адрес или в любую станцию ​​обслуживания.

Часть функций диагностики и управления электронными системами автомобиля осуществляется не компьютером, а отдельными узлами, которых в одном автомобиле может быть более 20 (например, АБС, АКПП, ЭМУР, подушка безопасности, силовой агрегат и т. многие другие).Диагностические панели на приборной панели, как правило, не отражают неисправности вышеперечисленных систем, соответственно, водитель может не знать об их неисправностях.

Бортовые компьютеры Multitronics исправляют и сбрасывают ошибки более 60 из этих дополнительных систем. Такой широкий функционал делает работу с подобным инструментом комфортной, гарантирует безопасность поездок, позволяет сэкономить время обслуживания и эксплуатации транспортного средства.

При наличии в автомобиле АКПП бортовой компьютер уведомляет водителя о перегреве АКПП, предупреждает о необходимости ненормальной замены масла.

Бортовые компьютеры различаются набором функций, типом дисплея, дизайном и поддержкой различных автомобилей.

В инструкции по эксплуатации описано, как подключить мультитроник к автомобилю - достаточно вставить штекер устройства в диагностический разъем OBD-2.

Типы бортовых компьютеров

Все бортовые компьютеры делятся на две основные категории:

  1. Универсальные. Синхронизируется с автомобилями всех марок и моделей.В большинстве случаев их устанавливают как альтернативу внутреннему зеркалу. Часто такие компьютеры крепят к лобовому стеклу.
  2. Индивидуальная. Такие устройства предназначены либо для конкретной модели автомобиля, либо для автомобилей одной серии. Например, для ВАЗ-2110 бортовые компьютеры «Мультитроникс» производятся отдельно и ориентированы на модели ВАЗ-2109 и ВАЗ-2108 на старом щитке приборов. Такие устройства обладают большей эффективностью и функциональностью и устанавливаются в приборную панель автомобиля.

Отдельно стоит упомянуть карбюраторные и инжекторные модели. Последние пользуются большей популярностью у автомобилистов. Что касается бортовых компьютеров «Мультитроникс» для ВАЗ-2114, то они разработаны отдельно с учетом особенностей торпеды.

Стоимость

Бортовые компьютеры «Мультитроникс» продаются по следующим ценам:

  • Минимальная стоимость бортового компьютера для автомобилей ВАЗ составляет 1200-1300 рублей. Более серьезные модели с расширенным функционалом стоят около 2500 рублей и оснащены цветным дисплеем. Новинка

Загрузите компьютер в безопасном режиме в Windows 10

Примечание. Если вы зашифровали свое устройство, вам понадобится ключ BitLocker для запуска в безопасном режиме.

Перед тем, как перейти в безопасный режим, вам необходимо войти в среду восстановления Windows (winRE). Для этого необходимо несколько раз выключить, а затем снова включить устройство:

  1. Удерживайте кнопку питания в течение 10 секунд, чтобы выключить устройство.

  2. Нажмите кнопку питания еще раз, чтобы включить устройство.

  3. При первом признаке запуска Windows (например, на некоторых устройствах при перезапуске отображается логотип производителя) нажмите и удерживайте кнопку питания в течение 10 секунд, чтобы выключить устройство.

  4. Нажмите кнопку питания еще раз, чтобы включить устройство.

  5. После перезагрузки Windows нажмите и удерживайте кнопку питания в течение 10 секунд, чтобы выключить устройство.

  6. Нажмите кнопку питания еще раз, чтобы включить устройство.

  7. Дайте устройству полностью перезагрузиться. Вы войдете в winRE.

Теперь, когда вы находитесь в WinRE, вы выполните следующие действия, чтобы перейти в безопасный режим:

  1. На экране Выберите параметр , выберите Устранение неполадок > Дополнительные параметры > Параметры запуска > Перезагрузите .

  2. После перезагрузки устройства вы увидите список параметров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
