Импульсный источник питания на IR2153: схема, принцип работы, сборка своими руками

Что такое импульсный источник питания на IR2153. Как работает импульсный блок питания. Какие преимущества у импульсных источников питания. Как собрать импульсный блок питания своими руками. Какие элементы нужны для сборки импульсного БП.

Принцип работы импульсного источника питания на IR2153

Импульсный источник питания на микросхеме IR2153 работает по следующему принципу:

• Входное переменное напряжение выпрямляется и сглаживается
• Микросхема IR2153 генерирует управляющие импульсы для силовых транзисторов
• Транзисторы коммутируют постоянное напряжение, формируя высокочастотные импульсы
• Импульсы поступают на первичную обмотку трансформатора
• На вторичной обмотке формируется низковольтное переменное напряжение
• Это напряжение выпрямляется и сглаживается, образуя стабильное выходное напряжение

Ключевым элементом является микросхема IR2153, которая выполняет функции генератора и драйвера силовых ключей. Она обеспечивает стабильную работу преобразователя на высокой частоте.

Преимущества импульсных источников питания

Импульсные блоки питания имеют ряд важных преимуществ по сравнению с линейными источниками:

• Высокий КПД — до 90-95%
• Малые габариты и вес за счет работы на высокой частоте
• Возможность получения нескольких выходных напряжений
• Хорошая стабилизация выходного напряжения
• Широкий диапазон входных напряжений
• Высокая удельная мощность

Благодаря этим преимуществам импульсные источники питания получили широкое распространение в современной электронике.

Схема импульсного блока питания на IR2153

Типовая схема импульсного источника питания на микросхеме IR2153 включает следующие основные элементы:

• Входной выпрямитель и сглаживающий фильтр
• Микросхема IR2153
• Силовые MOSFET-транзисторы
• Импульсный трансформатор
• Выходной выпрямитель и фильтр
• Цепь обратной связи

Микросхема IR2153 генерирует импульсы для управления транзисторами, которые коммутируют напряжение на первичной обмотке трансформатора. На вторичной обмотке формируется стабилизированное выходное напряжение.

Как собрать импульсный блок питания своими руками

Чтобы собрать простой импульсный источник питания на IR2153 своими руками, потребуются следующие компоненты:

• Микросхема IR2153
• Силовые MOSFET-транзисторы (например, IRF740)
• Импульсный трансформатор
• Диодный мост и сглаживающие конденсаторы
• Выходные диоды Шоттки
• Резисторы, конденсаторы
• Печатная плата

Порядок сборки:

1. Изготовить печатную плату по схеме
2. Установить и припаять компоненты согласно схеме
3. Намотать трансформатор
4. Подключить трансформатор к плате
5. Проверить монтаж и отсутствие замыканий
6. Подать питание через ЛАТР для настройки

При сборке важно соблюдать меры предосторожности, т.к. устройство работает с опасным сетевым напряжением.

Настройка и проверка работоспособности

После сборки импульсного блока питания необходимо выполнить его настройку и проверку:

• Подать пониженное входное напряжение через ЛАТР
• Проверить наличие выходного напряжения
• Измерить форму выходных импульсов осциллографом
• Настроить частоту преобразования подбором резистора
• Проверить стабильность выходного напряжения
• Измерить КПД источника питания

При правильной сборке и настройке импульсный блок питания должен обеспечивать стабильное выходное напряжение во всем диапазоне нагрузок. Необходимо также проверить температурный режим силовых элементов.

Применение импульсных источников питания

Импульсные блоки питания на IR2153 и аналогичных микросхемах нашли широкое применение в различных устройствах:

• Компьютерные блоки питания
• Зарядные устройства
• Источники питания для светодиодных лент
• Лабораторные блоки питания
• Промышленные источники питания
• Блоки питания бытовой электроники

Благодаря высокой эффективности и компактности импульсные преобразователи вытеснили линейные источники во многих областях применения. Возможность создания мощных и экономичных блоков питания своими руками делает эту технологию привлекательной для радиолюбителей.

Меры безопасности при работе с импульсными БП

При сборке и эксплуатации импульсных источников питания необходимо соблюдать следующие меры безопасности:

• Использовать качественные компоненты с запасом по напряжению и току
• Обеспечить надежную изоляцию высоковольтных цепей
• Применять защитные цепи от перегрузки и короткого замыкания
• Не прикасаться к платам и элементам включенного устройства
• Использовать заземление корпуса при мощности более 50 Вт
• Проводить настройку через развязывающий трансформатор

Следует помнить, что в импульсном блоке питания присутствуют опасные напряжения даже после отключения от сети. Поэтому работы должны выполняться только квалифицированными специалистами с соблюдением всех мер электробезопасности.

Мощный импульсный блок питания своими руками. Импульсный блок питания на IR2153 Импульсный блок питания 14в своими руками

Главная > Шторы > Мощный импульсный блок питания своими руками. Импульсный блок питания на IR2153 Импульсный блок питания 14в своими руками

В большинстве современных электронных устройств практически не используются аналоговые (трансформаторные) блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств. Мы также расскажем о назначении основных компонентов импульсных источников, приведем простой пример реализации, который может быть собран своими руками.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Рассмотрим упрощенную структурную схему данного устройства. Как видно из рисунка, на входе установлен понижающий трансформатор, с его помощью производится преобразование амплитуды питающего напряжения, например из 220 В получаем 15 В. Следующий блок – выпрямитель, его задача преобразовать синусоидальный ток в импульсный (гармоника показана над условным изображением). Для этой цели используются выпрямительные полупроводниковые элементы (диоды), подключенные по мостовой схеме. Их принцип работы можно найти на нашем сайте.

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

• Питание поступает на сетевой фильтр, его задача минимизировать сетевые помехи, как входящие, так и исходящие, возникающие вследствие работы.
• Далее вступает в работу блок преобразования синусоидального напряжения в импульсное постоянное и сглаживающий фильтр.
• На следующем этапе к процессу подключается инвертор, его задача связана с формированием прямоугольных высокочастотных сигналов. Обратная связь с инвертором осуществляется через блок управления.
• Следующий блок – ИТ, он необходим для автоматического генераторного режима, подачи напряжения на цепи, защиты, управления контроллером, а также нагрузку. Помимо этого в задачу ИТ входит обеспечение гальванической развязки между цепями высокого и низкого напряжения.

В отличие от понижающего трансформатора, сердечник этого устройства изготавливается из ферримагнитных материалов, это способствует надежной передачи ВЧ сигналов, которые могут быть в диапазоне 20-100 кГц. Характерная особенность ИТ заключается в том, что при его подключении критично включение начала и конца обмоток. Небольшие размеры этого устройства позволяют изготавливать приборы миниатюрных размеров, в качестве примера можно привести электронную обвязку (балласт) светодиодной или энергосберегающей лампы.

• Далее вступает в работу выходной выпрямитель, поскольку он работает с высокочастотным напряжением, для процесса необходимы быстродействующие полупроводниковые элементы, поэтому для этой цели применяют диоды Шоттки.
• На завершавшей фазе производится сглаживание на выгодном фильтре, после чего напряжение подается на нагрузку.

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Как работает инвертор?

ВЧ модуляцию, можно сделать тремя способами:

• частотно-импульсным;
• фазо-импульсным;
• широтно-импульсным.

На практике применяется последний вариант. Это связано как с простотой исполнения, так и тем, что у ШИМ неизменна коммуникационная частота, в отличие от двух остальных способов модуляции. Структурная схема, описывающая работу контролера, показана ниже.

Алгоритм работы устройства следующий:

Генератор задающей частоты формирует серию прямоугольных сигналов, частота которых соответствует опорной. На основе этого сигнала формируется U П пилообразной формы, поступающее на вход компаратора К ШИМ. Ко второму входу этого устройства подводится сигнал U УС, поступающий с регулирующего усилителя. Сформированный этим усилителем сигнал соответствует пропорциональной разности U П (опорное напряжение) и U РС (регулирующий сигнал от цепи обратной связи). То есть, управляющий сигнал U УС, по сути, напряжением рассогласования с уровнем, зависящим как от тока на грузке, так и напряжению на ней (U OUT).

Данный способ реализации позволяет организовать замкнутую цепь, которая позволяет управлять напряжением на выходе, то есть, по сути, мы говорим о линейно-дискретном функциональном узле. На его выходе формируются импульсы, с длительностью, зависящей от разницы между опорным и управляющим сигналом. На его основе создается напряжение, для управления ключевым транзистором инвертора.

Процесс стабилизации напряжения на выходе производится путем отслеживания его уровня, при его изменении пропорционально меняется напряжение регулирующего сигнала U РС, что приводит к увеличению или уменьшению длительности между импульсами.

В результате происходит изменение мощности вторичных цепей, благодаря чему обеспечивается стабилизация напряжения на выходе.

Для обеспечения безопасности необходима гальваническая развязка между питающей сетью и обратной связью. Как правило, для этой цели используются оптроны.

Сильные и слабые стороны импульсных источников

Если сравнивать аналоговые и импульсные устройства одинаковой мощности, то у последних будут следующие преимущества:

• Небольшие размеры и вес, за счет отсутствия низкочастотного понижающего трансформатора и управляющих элементов, требующих отвода тепла при помощи больших радиаторов. Благодаря применению технологии преобразования высокочастотных сигналов можно уменьшить емкость конденсаторов, используемых в фильтрах, что позволяет устанавливать элементы меньших габаритов.
• Более высокий КПД, поскольку основные потери вызывают только переходные процессы, в то время как в аналоговых схемам много энергии постоянно теряется при электромагнитном преобразовании. Результат говорит сам за себя, увеличение КПД до 95-98%.
• Меньшая стоимость за счет применения мене мощных полупроводниковых элементов.
• Более широкий диапазон входного напряжения. Такой тип оборудования не требователен к частоте и амплитуде, следовательно, допускается подключение к различным по стандарту сетям.
• Наличие надежной защиты от КЗ, превышения нагрузки и других нештатных ситуаций.

К недостаткам импульсной технологии следует отнести:

Наличие ВЧ помех, это является следствием работы высокочастотного преобразователя. Такой фактор требует установки фильтра, подавляющего помехи. К сожалению, его работа не всегда эффективна, что накладывает некоторые ограничения на применение устройств данного типа в высокоточной аппаратуре.

Особые требования к нагрузке, она не должна быть пониженной или повышенной. Как только уровень тока превысит верхний или нижний порог, характеристики напряжения на выходе начнут существенно отличаться от штатных. Как правило, производители (в последнее время даже китайские) предусматривают такие ситуации и устанавливают в свои изделия соответствующую защиту.

Сфера применения

Практически вся современная электроника запитывается от блоков данного типа, в качестве примера можно привести:

Собираем импульсный БП своими руками

Рассмотрим схему простого источника питания, где применяется вышеописанный принцип работы.

Обозначения:

• Резисторы: R1 – 100 Ом, R2 – от 150 кОм до 300 кОм (подбирается), R3 – 1 кОм.
• Емкости: С1 и С2 – 0,01 мкФ х 630 В, С3 -22 мкФ х 450 В, С4 – 0,22 мкФ х 400 В, С5 – 6800 -15000 пФ (подбирается),012 мкФ, С6 — 10 мкФ х 50 В, С7 – 220 мкФ х 25 В, С8 – 22 мкФ х 25 В.
• Диоды: VD1-4 – КД258В, VD5 и VD7 – КД510А, VD6 – КС156А, VD8-11 – КД258А.
• Транзистор VT1 – KT872A.
• Стабилизатор напряжения D1 — микросхема КР142 с индексом ЕН5 – ЕН8 (в зависимости от необходимого напряжения на выходе).
• Трансформатор Т1 – используется ферритовый сердечник ш-образной формы размерами 5х5. Первичная обмотка наматывается 600 витков проводом Ø 0,1 мм, вторичная (выводы 3-4) содержит 44 витка Ø 0,25 мм, и последняя – 5 витков Ø 0,1 мм.
• Предохранитель FU1 – 0.25А.

Настройка сводится к подбору номиналов R2 и С5, обеспечивающих возбуждение генератора при входном напряжении 185-240 В.

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J , LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения) .
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.
Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида «Artillery power supply 24V 3A» , «Блок питания XK-2412-24» , «Eyewink 24V switching power supply» и тому подобным. На радиолюбительских порталах данную модель уже окрестили «народной», ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Пример готового блока питания с Али:

Обратите внимание! В данной модели БП у китайцев весьма высок процент брака, поэтому при покупке готового изделия перед включением желательно тщательно проверять целостность и полярность всех элементов. В моём случае, например, диод VD2 имел неверную полряность, из-за чего уже после трёх включений блок сгорел и мне пришлось менять контроллер и ключевой транзистор.

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации — см. отдельные статьи.

Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:

F 1	Обычный плавкий предохранитель.
5D-9	Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C 1	Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L 1	Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307	Выпрямительный диодный мост.
R 5 , R 9	Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C 4 до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ — увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R 10	Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C 2	Сглаживающий конденсатор.
R 3 , C 7 , VD 2	Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R 3 желательно использовать мощностью не менее 1Вт.
C 3	Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R 6 , VD 1 , C 4	Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12. 5 — 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C 4). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C 4 должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12.5В пока ключ открыт. Нижний предел номинала C 4 следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R 6 . Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи — при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R 13	Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD 3	Защита затвора транзистора.
R 8	Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT 1	Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R 7 , C 6	Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R 1	Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C 8	Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817	Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода — 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании — соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.

VD 4	Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжению\току и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R 2 , C 12	Снабберная цепь для облегчения режима работы диода. R 2 желательно использовать мощностью не менее 1Вт.
C 13 , L 2 , C 14	Выходной фильтр.
C 20	Керамический конденсатор, шунтирующий выходной конденсатор C 14 по ВЧ.
R 17	Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R 16	Токоограничивающий резистор для светодиода.
C 9 , R 20 , R 18 , R 19 , TLE431, PC817	Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L 1 и входным конденсатором C 1 . Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L 1 также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C 1 .

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.

При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1. 5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C 14 .

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход — для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Заключение

Схема достаточно проста для повторения и стабильна. Если добавить все, описанные в разделе «Что можно улучшить», компоненты, получится весьма надёжный и малошумящий блок питания.

Или создавать намотку, можно своими руками собрать блок питания импульсного типа, который требует трансформатора всего с несколькими витками.

При этом, потребуется небольшое количество деталей, а работу можно выполнить за 1 час. В данном случае, основой для блока питания используется микросхема IR2151.

Для работы понадобятся следующие материалы и детали:

1. PTC термистор любого типа.
2. Пара конденсаторов , которые выбираются с расчетом 1мкф. на 1 Вт. При создании конструкции подбираем конденсаторы так, чтобы они вытянули 220 Вт.
3. Диодная сборка типа «вертикалка».
4. Драйвера типа IR2152, IR2153, IR2153D.
5. Полевые транзисторы типа IRF740, IRF840. Можно выбрать и другие, если у них хороший показатель сопротивления.
6. Трансформатор можно взять из старых компьютерных системных блоков.
7. Диоды , устанавливаемые на выходе, рекомендуется брать из семейства HER.

Кроме этого, понадобятся следующие инструменты:

1. Паяльник и расходные материалы.
2. Отвертка и плоскогубцы.
3. Пинцет.

Также, не стоит забывать и о необходимости хорошего освещения на месте работы.

Пошаговая инструкция

принципиальная схема
структурная схема

Сборка проводится согласно составленной схеме цепи. Микросхема была подобрана согласно особенностям цепи.

Сборка проводится следующим образом:

1. На входе устанавливаем PTC термистор и диодные мосты.
2. Затем , устанавливается пара конденсаторов.
3. Драйвера необходимы для регулирования работы затворов полевых транзисторов. При наличии у драйверов индекс D в конце маркировки устанавливать FR107 не нужно.
4. Полевые транзисторы устанавливаются без закорачивания фланцев. При проведении крепления к радиатору, используют специальные изоляционные прокладки и шайбы.
5. Трансформаторы устанавливаются с закороченными выводами.
6. На выходе диоды.

Все элементы устанавливаются в отведенные места на плате и припаиваются с обратной стороны.

Проверка

Для того, чтобы правильно собрать блок питания, нужно внимательно отнестись к установке полярных элементов, а также следует быть осторожным при работе с сетевым напряжением. После отключения блока от источника питания, в цепи не должно оставаться опасного напряжения. При правильной сборке, последующая наладка не проводится.

Проверить правильность работы блока питания можно следующим образом:

1. Включаем в цепь, на выходе лампочка, к примеру,12 Вольт. При первом кратковременном пуске, лампочка должна гореть. Кроме этого, следует обратить внимание на то, что все элементы не должны нагреваться. Если что-то греется, значит, схема собрана неправильно.
2. При втором пуске замеряем значение тока при помощи тестера. Даем проработать блоку достаточное количество времени для того, чтобы убедиться в отсутствии нагревающихся элементов.

Кроме этого, нелишним будет проверка всех элементов при помощи тестера на наличие высокого тока после выключения питания.

1. Как ранее было отмечено , работа импульсного блока питания основана на обратной связи. Рассматриваемая схема не требует специальной организации обратной связи и различных фильтров по питанию.
2. Особое внимание следует уделить выбору полевых транзисторов. В данном случае, рекомендуются полевые транзисторы IR, которые славятся устойчивостью к тепловому разрешению. Согласно данным производителя, они могут стабильно работать до 150 градусов Цельсия. Однако, в этой схеме они не сильно нагреваются, что можно назвать весьма важной особенностью.
3. Если нагрев транзисторов происходит постоянно , следует устанавливать активное охлаждение. Как правило, оно представлено вентилятором.

Достоинства и недостатки

Импульсный преобразователь имеет следующие достоинства:

1. Высокий показатель коэффициента стабилизации позволяет обеспечить условия питания, которые не будут вредить чувствительной электронике.
2. Рассматриваемые конструкции обладают высоким показателем КПД. Современные варианты исполнения имеют этот показатель на уровне 98%. Это связано с тем, что потери снижены до минимума, о чем говорит малый нагрев блока.
3. Большой диапазон входного напряжения – одно из качеств, из-за которого распространилась подобная конструкция. При этом, КПД не зависит от входных показателей тока. Именно невосприимчивость к показателю напряжения тока позволяет продлить срок службы электроники, так как в отечественной сети электроснабжения прыжки показателя напряжения частое явление.
4. Частота входящего тока оказывает влияние на работу только входных элементов конструкции.
5. Малые габариты и вес , также обуславливают популярность из-за распространения портативного и переносного оборудования. Ведь при использовании линейного блока вес и габариты увеличиваются в несколько раз.
6. Организация дистанционного управления.
7. Меньшая стоимость.

Есть и недостатки:

1. Наличие импульсных помех.
2. Необходимость включения в цепь компенсаторов коэффициента мощности.
3. Сложность самостоятельного регулирования.
4. Меньшая надежность из-за усложнения цепи.
5. Тяжелые последствия при выходе одного или нескольких элементов цепи.

При самостоятельном создании подобной конструкции, следует учитывать то, что допущенные ошибки могут привести к выходу из строя электропотребителя. Поэтому нужно предусмотреть наличие защиты в системе.

Устройство и особенности работы

При рассмотрении особенностей работы импульсного блока, можно отметить следующие:

1. Сначала происходит выпрямление входного напряжения.
2. Выпрямленное напряжение в зависимости от предназначения и особенностей всей конструкции, перенаправляется в виде прямоугольного импульса высокой частоты и подается на установленный трансформатор или фильтр, работающий с низкими частотами.
3. Трансформаторы имеют небольшие размеры и вес при использовании импульсного блока по причине того, что повышение частоты позволяет повысить эффективность их работы, а также уменьшить толщину сердечника. Кроме этого, при изготовлении сердечника может использоваться ферромагнитный материал. При низкой частоте, можно использовать только электротехническую сталь.
4. Стабилизация напряжения происходит при помощи отрицательной обратной связи. Благодаря использованию данного метода, напряжение, подаваемое к потребителю, остается неизменным, несмотря на колебание входящего напряжения, и создаваемой нагрузки.

Обратная связь может быть организована следующим образом:

1. При гальванической развязке , используется оптрон или выход обмотки трансформатора.
2. Если не нужно создавать развязку , используется резисторный делитель напряжения.

Подобными способами выдерживается выходное напряжение с нужными параметрами.

Стандартные блоки импульсного питания, который может использоваться, к примеру, для регулирования выходного напряжения при питании , состоит из следующих элементов:

1. Часть входная, высоковольтная. Она, как правило, представлена генератором импульсов. Ширина импульса – основной показатель, оказывающий влияние на выходной ток: чем шире показатель, тем больше напряжение, и наоборот. Импульсный трансформатор стоит на разделе входной и выходной части, проводит выделение импульса.
2. На выходной части стоит PTC термистор . Он изготавливается из полупроводника, имеет положительный показатель коэффициента температуры. Данная особенность означает, что при повышении температуры элемента выше определенного значения, значительно поднимается показатель сопротивления. Используется в качестве защитного механизма ключа.
3. Низковольтная часть. С низковольтной обмотки проводится снятие импульса, выпрямление происходит при помощи диода, а конденсатор выступает в качестве фильтрующего элемента. Диодная сборка может провести выпрямление тока до значения 10А. Следует учитывать, что конденсаторы могут быть рассчитаны на различную нагрузку. Конденсатор проводит снятие оставшихся пиков импульса.
4. Драйвера проводят гашение возникающего сопротивления в цепи питания. Драйвера во время работы проводят поочередное открытие затворов установленных транзисторов. Работа происходит с определенной частотой
5. Полевые транзисторы выбирают с учетом показателей сопротивления и максимального напряжения при открытом состоянии. При минимальном значении, сопротивления значительно повышается КПД и уменьшается нагрев во время работы.
6. Трансформатор типовой для понижения.

С учетом выбранной схемы, можно приступать к созданию блока питания рассматриваемого типа.

Импульсные блоки питания часто используются радиолюбителями в самодельных конструкциях. При сравнительно малых габаритах они могут обеспечить высокую выходную мощность. С применением импульсной схемы стало реально получить выходную мощность от нескольких сотен до нескольких тысяч Ватт. При этом размеры самого импульсного трансформатора не больше коробка из-под спичек.

Импульсные блоки питания — принцип работы и особенности

Основная особенность импульсных БП в повышенной рабочей частоте, которая в сотни раз больше сетевой частоты 50 Гц. При высоких частотах с минимальными количествами витков в обмотках, можно получить большое напряжение. К примеру, для получения 12 Вольт выходного напряжении при токе 1 Ампер (в случае сетевого трансформатора), нужно намотать 5 витков проводом сечением примерно 0,6–0,7 мм.

Если говорить об импульсном трансформаторе, задающая схема которого, работает на частоте 65 кГц, то для получения 12 Вольт с током 1А, достаточно намотать всего 3 витка проводом 0,25–0,3 мм. Именно поэтому многие производители электроники используют именно импульсный блок питания.

Однако, несмотря на то, что такие блоки гораздо дешевле, компактнее, обладают большой мощностью и малым весом, они имеют электронную начинку, следовательно — менее надежны, если сравнить с сетевым трансформатором. Доказать их ненадежность очень просто — возьмите любой импульсный блок питания без защиты и замкните выходные клеммы. В лучшем случае блок выйдет из строя, в худшем — взорвется и никакой предохранитель не спасет блок.

Практика показывает, что предохранитель в импульсном блоке питания сгорает в самую последнюю очередь, первым делом вылетают силовые ключи и задающий генератор, затем поочередно все части схемы.

Импульсные БП имеют ряд защит как на входе, так и на выходе, но и они спасают не всегда. Для того, чтобы ограничить бросок тока при запуске схемы — почти во всех ИИП с мощностью более 50 Ватт используют термистор, который стоит на входе схем.

Давайте сейчас рассмотрим ТОП-3 лучших схем импульсных блоков питания, которые можно собрать своими руками.

Простой импульсный блок питания своими руками

Рассмотрим, как сделать самый простой миниатюрный импульсный блок питания. Создать прибор по представленной схеме сможет любой начинающий радиолюбитель. Он не только компактный, но и работает в широком диапазоне питающих напряжений.

Самодельный импульсный блок питания обладает относительно небольшой мощностью, в пределах 2-х Ватт, зато он буквально неубиваемый, не боится даже долговремнных коротких замыканий.

Схема простого импульсного блока питания

Блок питания представляет собой маломощный импульсный источник питания автогенераторного типа, собранный всего на одном транзисторе. Автогенератор запитывается от сети через токоограничительный резистор R1 и однополупериодный выпрямитель в виде диода VD1.

Трансформатор простого импульсного блока питания

Импульсный трансформатор имеет три обмотки, коллекторная или первичная, базовая обмотка и вторичная.

Важным моментом является намотка трансформатора — и на печатной плате, и на схеме указаны начала обмоток, потому проблем возникнуть не должно. Количество витков обмоток мы позаимствовали от трансформатора для зарядки сотовых телефонов, так как схематика почти та же, количество обмоток то же.

Первой мотаем первичную обмотку, которая состоит из 200 витков, сечение провода от 0,08 до 0,1 мм. Затем ставим изоляцию и таким же проводом мотаем базовую обмотку, которая содержит от 5 до 10 витков.

Поверх мотаем выходную обмотку, количество ее витков зависит от того, какое напряжение нужно. В среднем получается около 1 Вольта на один виток.

Видео о тестировании данного блока питания:

Стабилизированный импульсный блок питания на SG3525 своими руками

Рассмотрим пошагово, как сделать стабилизированный блок питания на микросхеме SG3525. Сразу поговорим о достоинствах данной схемы. Первое, самое важное — это стабилизация выходного напряжения. Также тут есть софт старт, защита от короткого замыкания и самозапит.

Для начала давайте рассмотрим схему устройства.

Новички сразу же обратят внимание на 2 трансформатора. В схеме один из них силовой, а второй — для гальванической развязки.

Не стоит думать, что из-за этого схема усложнится. Наоборот все становится проще, безопаснее и дешевле. К примеру, если ставить на выходе микросхемы драйвер, то для нее нужна обвязка.

Смотрим дальше. В данной схеме реализован микростарт и самозапит.

Это очень продуктивное решение, оно позволяет избавиться от потребности в дежурном блоке питания. И действительно, делать блок питания для блока питания не очень хорошая идея, а такое решение просто идеально.

Работает всё следующим образом: от постоянки заряжается конденсатор и когда его напряжение превысит заданный уровень, открывается данный блок и разряжает конденсатор на схему.

Его энергии вполне достаточно для запуска микросхемы, а как только она запустилась, напряжение со вторичной обмотки начало питать саму микросхему. Также к микростарту необходимо добавить вот этот резистор по выходу, он служит нагрузкой.

Без этого резистора блок не запустится. Данный резистор для каждого напряжения свой и его необходимо рассчитать из таких соображений, что при номинальном выходном напряжении на нем рассеивался 1 Вт мощности.

Считаем сопротивление резистора:

R = U в квадрате/P
R = 24 в квадрате/1
R = 576/1 = 560 Ом.

Также на схеме есть софт старт. Реализован он с помощью вот этого конденсатора.

И защита по току, которая в случае короткого замыкания начнет сокращать ширину ШИМ.

Частота данного блока питания изменяется с помощью вот этого резистора и кондёра.

Теперь поговорим о самом важном — стабилизации выходного напряжения. За нее отвечают вот эти элементы:

Как видим здесь установлены 2 стабилитрона. С их помощью можно получить любое напряжение на выходе.

Расчет стабилизации напряжения:

U вых = 2 + U стаб1 + U стаб2
U вых = 2 + 11 + 11 = 24В
Возможна погрешность +- 0.5 В.

Чтобы стабилизация работала корректно нужен запас по напряжению в трансформаторе, иначе при уменьшении входного напряжения микросхема попросту не сможет выдать нужного напряжения. Поэтому при расчете трансформатора следует нажать на вот эту кнопку и программа автоматом добавит вам напряжения на вторичной обмотке для запаса.

Теперь можно перейти к рассмотрению печатной платы. Как видим, тут все довольно таки компактно. Также видим место под трансформатор, он тороидальный. Без особых проблем его можно заменить на Ш-образный.

Оптрон и стабилитроны расположены возле микросхемы, а не на выходе.

Ну некуда их было поставить на выход. Если не нравится, сделайте свою разводку печатной платы.

Вы можете спросить, почему бы не увеличить плату и не сделать все нормально? Ответ следующий: сделано это с тем расчетом, чтобы дешевле было заказать плату на производстве, так как платы размером больше 100 кв. мм стоят гораздо дороже.

Ну а теперь настало время собрать схему. Тут все стандартно. Запаиваем без особых проблем. Наматываем трансформатор и устанавливаем.

Проверяем напряжение на выходе. Если оно присутствует, то уже можно включать в сеть.

Для начала проверим выходное напряжение. Как видим блок рассчитан на напряжение 24В, но получилось чуть меньше из-за разброса стабилитронов.

Такая погрешность не критична.

Теперь давайте проверим самое главное — стабилизацию. Для этого возьмем лампу на 24В, мощностью 100Вт и подключим ее в нагрузку.

Как видим, напряжение не просело и блок выдержал без проблем. Можно нагрузить еще сильнее.

Видео о данном импульсном блоке питания:

Мы рассмотрели ТОП-3 лучших схем импульсных блоков питания. На их основе можно собрать простой БП, приборы на TL494 и SG3525. Пошаговые фото и видео помогут вам разобраться во всех вопросах по монтажу.

Тип блока питания, как уже заметили — импульсный. Такое решение резким образом уменьшает вес и размеры конструкции, но работает не хуже обыкновенного сетевого трансформатора, к которому мы привыкли. Схема собрана на мощном драйвере IR2153. Если микросхема в DIP корпусе, то диод нужно ставить обязательно. На счет диода — обратите внимание, он не обычный, а ультрабыстрый, поскольку рабочая частота генератора составляет десятки килогерц и обычные выпрямительные диоды тут не подойдут.

В моем случае вся схема была собрана на «рассыпухе», поскольку собирал только для проверки работоспособности. Мной схема практически не настраивалась и сразу заработала как швейцарские часы.

Трансформатор — желательно взять готовый, от компьютерного блока питания (подойдет буквально любой, я взял трансформатор с косичкой от блока питания АТХ 350 ватт). На выходе трансформатора можно использовать выпрямитель из диодов ШОТТКИ (тоже можно найти в компьютерных блоках питания), или любые быстрые и ультрабыстрые диоды с током 10 Ампер и более, также можно ставить наши КД213А.

Схему подключайте в сеть через лампу накаливания 220 Вольт 100 ватт, в моем случае все тесты делал инвертором 12-220 с защитой от КЗ и перегруза и только после точной настройки решился подключить в сеть 220 Вольт.

Как должна работать собранная схема?

• Ключи холодные, без выходной нагрузки (у меня даже с выходной нагрузкой 50 ватт ключи оставались ледяными) .
• Микросхема не должна перегреваться в ходе работы.
• На каждом конденсаторе должно быть напряжение порядка 150 Вольт, хотя номинал этого напряжение может откланяться на 10-15 Вольт.
• Схема должна работать бесшумно.
• Резистор питания микросхемы (47к) должен чуть перегреваться во время работы, возможен также ничтожный перегрев резистора снаббера (100 Ом).

Основные проблемы, которые возникают после сборки

Проблема 1. Собрали схему, при подключении контрольная лампочка, которая подключена на выход трансформатора мигает, а сама схема издает непонятные звуки.

Решение. Скорее всего не хватает напряжения для питания микросхемы, попробуйте снизить сопротивление резистора 47к до 45, если не поможет, то до 40 и так (с шагом 2-3кОм) до тех пор, пока схема не заработает нормально.

Проблема 2. Собрали схему, при подаче питания ничего не греется и не взрывается, но напряжение и ток на выходе трансформатора мизерные (почти ровны нулю)

Решение. Замените конденсатор 400Вольт 1мкФ на дроссель 2мГн.

Проблема 3. Один из электролитов сильно греется.

Решение. Скорее всего он нерабочий, замените на новый и заодно проверьте диодный выпрямитель, может именно из-за нерабочего выпрямителя на конденсатор поступает переменка.

Импульсный блок питания на ir2153 можно использовать для питания мощных, высококачественных усилителей, или же использовать в качестве зарядного устройства для мощных свинцовых аккумуляторов, можно и в качестве блока питания — все на ваше усмотрение.

Мощность блока может доходить до 400 ватт , для этого нужно будет использовать трансформатор от АТХ на 450 ватт и заменить электролитические конденсаторы на 470мкФ — и все!

В целом, импульсный блок питания своими руками можно собрать всего за 10-12 $ и то если брать все компоненты из радиомагазина, но у каждого радиолюбителя найдется больше половины радиодеталей, использованных в схеме.

Напряжение питания ir2153

Импульсные блоки питания — наиболее эффективный класс вторичных источников питания. Они характеризуются компактными размерами, высокой надежностью и КПД. Все импульсные ПБ — это своего рода инверторы системы, генерирующие переменное напряжение на выходе высокой частоты из выпрямленного напряжения на входе. Сложность таких систем даже не в том, чтобы сначала выпрямить входное сетевое напряжение, или в последующем преобразовать выходной высокочастотный сигнал в постоянный, а в обратной связи, которая позволяет эффективно стабилизировать выходное напряжение.

Поиск данных по Вашему запросу:

Напряжение питания ir2153

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Импульсный блок питания на IR2153
• Простой, самодельный импульсный блок питания на IR2153 своими руками
• Простой ИБП на IR2153 с защитой от перегрузки и КЗ (300Вт)
• Compact switching power supply IR2153 ~100W \ Компактный импульсный источник блок питания
• Блок питания на IR2153
• Импульсный блок питания на IR2153 с защитой
• Простой и доступный импульсный блок питания на IR2151, IR2152, IR2153 200Вт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Импульсный блок питания — ЭТО ПРОСТО!

Импульсный блок питания на IR2153

Импульсные блоки питания Линейные блоки питания Радиолюбителю конструктору Светодиоды, ламы и свет 3D печать и 3D модели Самодельный импульсный блок питания 12В Вт на IR Иногда в нашей практике бывает необходим довольно мощный нестабилизированный источник постоянного напряжения.

От такого источника можно запитать например подогреваемый столик 3D принтера , батарейный шуруповерт или даже мощный усилитель НЧ класса D в этом случае ИБП стоит оборудовать дополнительным фильтром для уменьшения высокочастотных помех.

В случае изготовления источника питания, рассчитанного на мощности — вт дешевле пойти по пути изготовления импульсного источника, так как сетевой трансформатор 50 Гц на такую мощность будет довольно дорог и очень тяжел.

Принципиальная схема импульсного блока питания на IR Кликните на схеме, чтобы её увеличить. Этот фильтр предотвращает проникновение высокочастотных помех от блока питания в электросеть. Термистор на входе устройства уменьшает бросок тока через диодный мост в момент включения блока питания в сеть, когда происходит заряд конденсаторов C5 и C6.

Сердечник трансформатора берем также из старого компьютерного блока. Нужно разобрать трансформатор. Для этот помещаем трансформатор в емкость с водой банку, кастрюльку так, чтобы он был полностью погружен в жидкость. Ставим ескость на плиту и кипятим примерно полчаса. После этого сливаем воду, извлекаем трансформатор и пока он горячий, пытаемся аккуратно разобрать сердечник.

Сматываем с каркаса все заводские обмотки и наматываем новые. Первичная обмотка содержит 40 витков провода диаметром 0. Вторичная обмотка содержит 2 части по 3 витка и намотана «косой» из 7 проводов того же провода диаметром 0. Импульсный трансформатор от компьютерного блока питания.

Резистор R2 в цепи питания микросхемы должен быть мощностью не менее 2 W и в процессе работы он будет слегка нагреваться. Это нормально. Диодный мост выпрямителя сетевого напряжения можно составить из четырех диодов 1N 3А В. Транзисторы IRF нужно установить на радиатор через изолирующие прокладки.

Первое включение блока питания в сеть нужно производить через лампу накаливания мощностью вт, включенную последовательно с предохранителем FU1. В момент включения в сель лампа может вспыхнуть, затем она должна погаснуть. Если лампа светится постоянно, это означает что с блоком проблемы — короткое замыкание в монтаже или неисправность компонентом.

В этом случае включать блок в сеть напрямую без лампы накаливания нельзя. Нужно найти причину неисправности. Диоды и их применение Что такое Компаратор? Что такое Таймер ?

Простой, самодельный импульсный блок питания на IR2153 своими руками

Данная схема не рекомендуется к сборке! Схема импульсного блока питания представляет собой стандартную схему из даташита. Отличие схемы от даташитной лишь в оригинальном способе запитки драйвера и простой, высокоэффективной защите от короткого замыкания и перегрузок. Такой способ запитки дает нам сразу несколько преимуществ:. Снижает мощность рассеиваемую на гасящем резисторе. Что снижает выделение тепла на плате и повышает общий КПД схемы. В качестве датчика тока в данной схеме используются резисторы включенные в исток нижнего плеча преобразователя.

Блок питания построен по полу мостовой схеме на основе микросхемы IR На выходе этого блока можно получить любое нужное вам напряжение.

Простой ИБП на IR2153 с защитой от перегрузки и КЗ (300Вт)

Импульсные блоки питания Линейные блоки питания Радиолюбителю конструктору Светодиоды, ламы и свет 3D печать и 3D модели Самодельный импульсный блок питания 12В Вт на IR Иногда в нашей практике бывает необходим довольно мощный нестабилизированный источник постоянного напряжения. От такого источника можно запитать например подогреваемый столик 3D принтера , батарейный шуруповерт или даже мощный усилитель НЧ класса D в этом случае ИБП стоит оборудовать дополнительным фильтром для уменьшения высокочастотных помех. В случае изготовления источника питания, рассчитанного на мощности — вт дешевле пойти по пути изготовления импульсного источника, так как сетевой трансформатор 50 Гц на такую мощность будет довольно дорог и очень тяжел. Принципиальная схема импульсного блока питания на IR Кликните на схеме, чтобы её увеличить.

Compact switching power supply IR2153 ~100W \ Компактный импульсный источник блок питания

У меня есть вопрос, Он может быть использован для публичной сети 12? В своих схемах я не сознательно положил иглу, потому что отношения зависят от характеристик трансформатора, используемых. Ценная помощь при разработке и еще более ценной, поскольку он использует простые формулы. Карманный калькулятор только для всех расчетов.

Силовые ключи — на максимальное напряжение сток-исток не менее В, максимальный прямой ток от 4А, однако гнаться за большим запасом по току не нужно в этих схемах ключи либо почти холодные, либо сразу горят в дым , поскольку более мощные мосфеты обладают бОльшей емкостью затвор-исток, и соответственно требуют бОльший заряд для переключения. Микросхема же ограничивает выходные токи максимум мА в новых микросхемах и мА для верхнего ключа в старых.

Блок питания на IR2153

На основе микросхемы IR и силовых IGBT транзисторов было сконструировано множество схем, таких как драйвер и генератор индукционного нагревателя , источник питания для катушки Тесла, DC-DC преобразователи, импульсные источники питания и так далее. Если вы собираетесь повторить одну из этих схем — вот архив с файлами печатных плат. Схема формирователя стробирующих импульсов для их управления работает от 15 В постоянного тока — на транзисторы выходного каскада подаётся до В напряжения. Кстати, IR — это улучшенная версия популярных микросхем IR и IR, которая включает высоковольтный полумостовой драйвер затвора. Тут имеется функция отключения, так что оба выхода формирователя стробирующих импульсов могут быть отключены с помощью низкого напряжения сигнала. Помехоустойчивость была значительно улучшена, как за счет снижения пиковых импульсов.

Импульсный блок питания на IR2153 с защитой

На рисунке вверху схема импульсного сетевого блока питания мощностью до ватт, с двуполярным выходным напряжением и с функцией защиты от короткого замыкания. Блок питания построен на популярной микросхеме IR, в которой уже содержится встроенный генератор и схема управления мощными полевыми транзисторами. Особенно хочется отметить схему питания микросхемы IR, тут не используется дополнительная обмотка для её питания так называемый самозапит , и не подаётся через резистор с выпрямленного напряжения вольт, а берётся и выпрямляется сетевое напряжение через резистор R2 и диод VD1. Таким образом на резисторе R2 рассеивается не очень большая мощность, соответственно снижается его нагрев, а на КПД блока питания такое питание IR негативно никак практически не отразится. Резистор R2 должен быть мощностью 2 ватт и более, некоторые зарубежные производители блоков питаний вместо одного резистора ставят 2 с меньшим сопротивлением включенных последовательно.

Блок питания на ir с защитой для Lanzar 30V 10A + полезные советы для начинающих Блок питания с регулировкой напряжения и тока — YouTube.

Простой и доступный импульсный блок питания на IR2151, IR2152, IR2153 200Вт

Напряжение питания ir2153

Источник питания IR Вт — предлагаю ознакомится, а при желании и повторить схему импульсного блока питания для усилителя мощности реализованной на широко известной IR Это самотактируемый полу-мостовой драйвер, усовершенствованная модификация драйвера IR, который включает в себя программу высоковольтного полу-моста с генератором эквивалентным интегральному таймеру КВИ1. Отличительная особенность чипа IR заключается в улучшенных функциональных возможностях и не требующий особых навыков в его использовании, очень простой и эффективный прибор относительно раннее выпускаемых микросхем. Характеристики, которыми обладает источник питания IR Вт Номинальная выходная мощность — Вт, если использовать трансформатор с большей мощностью, то можно получить Вт.

В случае открытия Q1 напряжение питания самой микросхемы упадет до столь низкого значения ниже 7,2В , когда встроенный в микросхему детектор напряжения питания UV DETECT прекратит работу генератора микросхемы и формирующих выходной сигнал устройств, а ее выходы «упадут» в логический «0». Для такого режима работы защиты необходимо соединить проволочной перемычкой контакты PR и Vcc. Второй режим защиты — шунтирование с помощью Q1 «тактового» конденсатора C4 с последующим срывом генерации. При этом прерывается последовательность импульсов на выходах микросхемы U1, однако напряжение питания микросхемы сохраняется. В этом варианте перемычка устанавливается между контактами Pr-Rc.

Войти Регистрация.

Собирая какое нибудь очередное устройство, все больше мучает вопрос чем же его питать. Да хорошо когда навалом разной аппаратуры где есть подходящие трансформаторы, а если перематывать??? Перемотать трансформатор занятие не из приятных, пусть даже в расчетах помогает приложения для для расчета трансформатора, сам процесс перемотки часто напрягает. Помню как то был ТСШ, хороший анодно-накальный транс, да и пришлось перематывать. Мотал дня два наверное, плюс проливал лаком что бы была изоляция лучше и не гудел… Собрал его, здоровый такой.

В этой статье будет рассмотрена миросхема IR, а если точнее будет изложена теоритическая основа для построения различных импульсных блоков питания. IR представляет из себя высоковольтный драйвер с внутренним генератором — самотактируемый. Такой набор узлов позволяет на базе этой микросхемы организовывать полумостовые импульсные блоки питания мощностью до 1,5 кВт с минимальной обвязкой. Все здесь описанное касается и более мощного варианта этой микросхемы IR

Простой импульсный БП для УМЗЧ » Журнал практической электроники Датагор

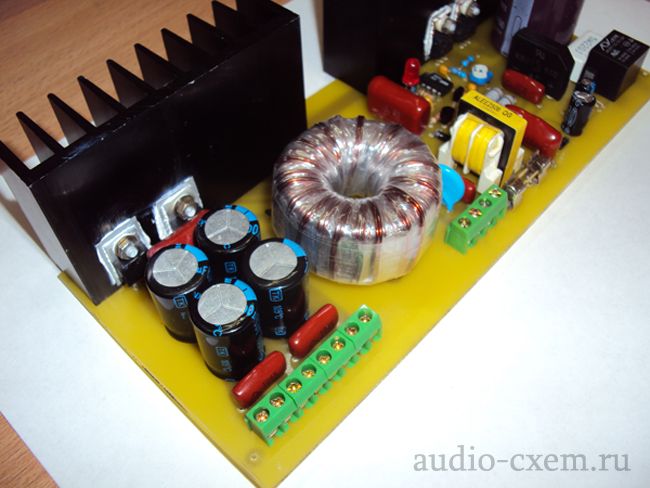

Всем доброго времени. Позвольте представить силовой инвертор для питания мощного аудиоусилителя. К сожалению, в интернете мало таких проектов, особенно хорошо повторяемых. Поэтому решено было сделать такой источник питания с нуля. Потребовалось немало времени, чтобы проектировать, построить и протестировать этот ИБП. И вот, проведя последние испытания (все тесты прошли успешно) можно сказать что проект закончен и его можно выставить на суд уважаемой радиолюбительской аудитории сайта 2 Схемы.ру
Проект этого инвертора отлично подходит для УМЗЧ на 2x TDA7294, собственно для него он и разрабатывался. Преобразователь не сложен и должен быть успешно собран не слишком продвинутыми электронщиками. Для запуска не требуется даже осциллограф, но конечно это было бы полезно. Основа схемы источника питания – м/с TL494.

Он имеет защиту от короткого замыкания и должен обеспечить непрерывную мощность 250 Вт. Преобразователь также имеет дополнительное выходное напряжение +/- 9..12 В, которое будет использоваться для питания предусилителя, вентиляторов и т.д.

↑ Схема импульсного блока питания

Схема достаточно проста:

Она представляет из себя полумостовой инвертор с переключающим насыщаюшимся трансформатором. Конденсаторы С1 и С2 образуют делитель напряжения для одной половины полумоста, а так же сглаживают пульсации сетевого напряжения. Второй половиной полумоста являются транзисторы VT1 и VT2, управляемые переключающим трансформатором Т2. В диагональ моста включена первичная обмотка силового трансформатора Т1, который рассчитан так что он не насыщается во время работы.

Для надёжного запуска преобразователя, применён релаксационный генератор на транзисторе VT3, работающем в лавинном режиме. Кратко принцип его работы. Конденсатор С7 заряжается через резистор R3, при этом напряжение на коллекторе транзистора VT3 пилообразно растёт. При достижении этого напряжения примерно 50 – 70В, транзистор лавинообразно открывается, и конденсатор разряжается через транзистор VT3 на базу транзистора VT2 и обмотку III трансформатора Т2, тем самым запуская преобразователь.

↑ Печатная плата

Детали устройства, кроме силового трансформатора Т1 и мощных транзисторов VT1, VT2, смонтированы на печатной плате размерами 150×70 мм (см. рис. 2), изготовленной из фольгированного стеклотекстолита.

Рис. 2. Размещение деталей на печатной плате. Дорожки показаны «на просвет», smd элементы C9, C10, C23, C24, R9, R10 установлены со стороны печатных дорожек

«Силовые» дорожки на печатной плате целесообразно дополнительно пропаять сверху луженым монтажным проводом диаметром 0,5 — 0,7 мм.

↑ Конструкция и детали ИБП

Блок питания собран на печатной плате из одностороннего стеклотекстолита. Чертёж платы не привожу, так как у каждого в заначке свои детали. Ограничусь лишь фото своей платы:

По моему, утюжить такую плату не имеет смысла, она слишком простая.

В качестве транзисторов VT1 и VT2 можно применить отечественные КТ812, КТ704, КТ838, КТ839, КТ840, то есть с граничным напряжением коллектор-эмиттер не менее 300В, из импортных знаю только J13007 и J13009, они применяются в компьютерных БП. Диоды можно заменить любыми другими мощными импульсными или с барьером шоттки, я, например, использовал импортные FR302.

Трансформатор Т1

намотан на двух сложенных кольцах К32×19Х7 из феррита марки М2000НМ, первичная обмотка намотана равномерно по всему кольцу и составляет 82 витка провода ПЭВ-1 0,56. Перед намоткой необходимо скруглить острые кромки колец алмазным надфилем или мелкой наждачной бумагой и обмотать слоем фторопластовой ленты, толщиной 0,2 мм, так же нужно обмотать и первичную обмотку. Обмотка III намотана сложенным вдвое проводом ПЭВ-1 0,56 и составляет 16+16 витков с отводом от середины. Обмотка II намотана двумя витками провода МГТФ 0,05, и расположена на свободном от обмотки III месте.

Трансформатор Т2

намотан на кольце К10×6Х5 из феррита той же марки. Все обмотки намотаны проводом МГТФ 0,05. Обмотка I состоит из десяти витков, а обмотки II и III намотаны одновременно в два провода и составляют шесть витков.

Стабилизатор или фильтр?

Удивительно, но чаще всего для питания усилителей мощности используются простые схемы с трансформатором, выпрямителем и сглаживающим конденсатором. Хотя в большинстве электронных устройств сегодня используются стабилизированные блоки питания. Причина этого заключается в том, что дешевле и проще спроектировать усилитель, который бы имел высокий коэффициент подавления пульсаций по цепям питания, чем сделать относительно мощный стабилизатор. Сегодня уровень подавления пульсаций типового усилителя составляет порядка 60дБ для частоты 100Hz , что практически соответствует параметрам стабилизатора напряжения. Использование в усилительных каскадах источников постоянного тока, дифференциальных каскадов, раздельных фильтров в цепях питания каскадов и других схемотехнических приёмов позволяет достичь и ещё больших значений.

Питание выходных каскадов чаще всего делается нестабилизированным. Благодаря наличию в них 100% отрицательной обратной связи, единичному коэффициенту усиления, наличию ОООС, предотвращается проникновение на выход фона и пульсаций питающего напряжения.

Выходной каскад усилителя по сути является регулятором напряжения (питания), пока не войдет в режим клиппирования (ограничения). Тогда пульсации питающего напряжения (частотой 100 Гц) модулируют выходной сигнал, что звучит просто ужасно:

Если для усилителей с однополярным питанием происходит модуляция только верхней полуволны сигнала, то у усилителей с двухполярным питанием модулируются обе полуволны сигнала. Большинству усилителей свойственен этот эффект при больших сигналах (мощностях), но он никак не отражается в технических характеристиках. В хорошо спроектированном усилителе эффекта клиппирования не должно происходить.

Чтобы проверить свой усилитель (точнее блок питания своего усилителя), вы можете провести эксперимент. Подайте на вход усилителя сигнал частотой чуть выше слышимой вами. В моём случае достаточно 15 кГц :(. Повышайте амплитуду входного сигнала, пока усилитель не войдёт в клиппинг. В этом случае вы услышите в динамиках гул (100Гц). По его уровню можно оценить качество блока питания усилителя.

Предупреждение! Обязательно перед этим экспериментом отключите твиттер вышей акустической системы иначе он может выйти из строя.

Стабилизированный источник питания позволяет избежать этого эффекта и приводит к снижению искажений при длительных перегрузках. Однако, с учётом нестабильности напряжения сети, потери мощности на самом стабилизаторе составляют примерно 20%.

Другой способ ослабить эффект клиппирования это питание каскадов через отдельные RC-фильтры, что тоже несколько снижает мощность.

В серийной технике такое редко применяется, так как помимо снижения мощности, увеличивается ещё и стоимость изделия. Кроме того, применение стабилизатора в усилителях класса АВ может приводить к возбуждению усилителя из-за резонанса петель обратной связи усилителя и стабилизатора.

Потери мощности можно существенно сократить, если использовать современные импульсные блоки питания. Тем не менее, здесь всплывают другие проблемы: низкая надёжность (количество элементов в таком блоке питания существенно больше), высокая стоимость (при единичном и мелко-серийном производстве), высокий уровень ВЧ-помех.

Типовая схема блока питания для усилителя с выходной мощностью 50Вт представлена на рисунке:

Выходное напряжение за счёт сглаживающих конденсаторов больше выходного напряжения трансформатора примерно в 1,4 раза.

↑ Наладка ИБП

ВНИМАНИЕ!!! ПЕРВИЧНЫЕ ЦЕПИ БП НАХОДЯТСЯ ПОД СЕТЕВЫМ НАПРЯЖЕНИЕМ, ПОЭТОМУ НУЖНО СОБЛЮДАТЬ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ НАЛАДКЕ И ЭКСПЛУАТАЦИИ.
Первый запуск блока желательно производить подключив его через токоограничивающий резистор, представляющий из себя лампу накаливания мощностью 200 Вт и напряжением 220 В. Как правило, правильно собранный БП в наладке не нуждается, исключение составляет лишь транзистор VT3. Проверить релаксатор можно подключив эмиттер транзистора к минусовому полюсу. После включения блока, на коллекторе транзистора должны наблюдаться пилообразные импульсы частотой около 5 Гц.

Резисторы

Резисторы все либо советские МЛТ либо зарубежные, достаточно низковаттные. Исключением идут резисторы R16 и R17, номиналом 10 кОм при мощности в 10 Вт, их делают из высокоомной проволоки, которую навивают на каркас.

На схеме

Параметры	Кол-во	Замена	Закупка
Резисторы
R1	180к 1 Вт	1	————-	180к 1 Вт
R2	1к 0,25 Вт	1	————-	1к 0,25 Вт
R3	8,2к 0,125 Вт	1	————-	8,2к 0,125 Вт
R4-R5	6,8к 0,125 Вт	2	————-	6,8к 0,125 Вт
R6-R7	1,6к 0,125 Вт	2	————-	1,6к 0,125 Вт
R8-R9	270 Ом 0,25 Вт	2	————-	270 Ом 0,25 Вт
R10-R11	390 Ом 0,25 Вт	2	————-	390 Ом 0,25 Вт
R12-R13	51 Ом 0,125 Вт	2	————-	51 Ом 0,125 Вт
R14-R15	2к 0,125 Вт	2	————-	2к 0,125 Вт
R16-R17	10к 10Вт	2	————-	10к 10Вт

Диоды

На схеме	Параметры	Кол-во	Замена	Закупка
Диоды
VD1-VD4	Д246	4	1N2025, BZX29C35V6, 40112, 1N1063, 1N1069, 1N1092, 1N1092A, 1N1614A, 1N1623(24), 1N2025, 1N2234, 1N2235, 1N2254, КД202К, КД202М, КД202Р, КД206Б, Д247Б	мост 10А, 1000В
VD5	КЦ402Д	1	——————	мост 1А, 1000В
VD6	Д810	1	1SS174, ZR937-50, ZR936-50, Д814В	Д814В
VD7-VD12, VD21	КД212А	7	1N1124, 1N3361	КД212А
VD13-VD20	КД2997А	8	1N248, 1S421, 1N248, 1S421, КД2997Б, КД2999Б	КД2997А

Полевые транзисторы

Транзисторы могут работать в режиме усиления и ключевом режиме. Предпочтительнее в ключевом режиме применять полевые транзисторы. Полевой транзистор управляется напряжением. Если на исток (место, откуда потечет ток) и сток (куда потечет ток) подать постоянное напряжение, а на управляющий электрод (затвор) — высокочастотное напряжение, то с частотой подачи напряжения на затвор между истоком и стоком потечет ток. Это принцип ключевой схемы. Если использовать два ключа, открываемые затвором каждый в свое непересекающееся время, и подать снятое со стоков напряжение на импульсный трансформатор, то с выхода этого трансформатора можно снять переменное высокочастотное напряжение.

Полевые транзисторы можно брать любые, но устанавливать на радиаторы их нужно обязательно. Если мощность блока 800 Вт, то совсем не обязательно транзистор должен рассеивать 800 Вт. В ключевом режиме транзистор почти не греется, но лучше, чтобы рассеиваемая мощность каждого транзистора была около 100 Вт. Параметры, по которым следует выбирать полевые транзисторы: во-первых, напряжение затвор-исток (>14 В), а во-вторых, напряжение сток-исток (>750 В). При использовании двух транзисторов и трансформатора со средней точкой напряжение на сток — истоке каждого полевика будет равно 2,4*U, т.е. 2,4*310=744 В. Если ставить полевики на Uси=600 В, то разрывает их очень красиво с громким хлопком и взлетом всего кристалла в воздух. По схеме нужно использовать транзисторы КП707В2.

Выпрямитель

После трансформатора напряжение выпрямляется на высокочастотном мосту. Диоды достаточно мощные, поэтому нуждаются в радиаторах. Радиаторы можно сделать из дюралевого профиля так, чтобы прижимная пластина сверху полностью покрывала корпус диода. Один из выводов диода, обычно анод, выведен на луженый медный корпус, поэтому радиаторов нужно минимум 3, а лучше 4. При этом если делать 2 диодных моста, то количество радиаторов увеличивается вдвое, увеличивая объем блока.

Транзисторы

На схеме	Параметры	Кол-во	Замена	Закупка
Транзисторы
VT1	КТ817Б	1	BD175, КТ817, КТ819	КТ819Г
VT2	КТ315Г	1	КТ315, КТ503, КТ3102	КТ503Е
VT3-VT4	КТ315Б	2	КТ315, КТ503, КТ3102	КТ503Е
VT5-VT6	КТ361Е	2	КТ361, КТ502, КТ3107	КТ502Д
VT7-VT8	КТ3102Ж	2	ВС183А, BC546B, BC547B	BC548
VT9-VT10	КП707В2	2	IRFBE32, 2SK1117, КП707В1, КП707Е1	P6NK90ZFP

Микросхемы

Плата спроектирована так, что все детали находятся с одной стороны, а микросхемы – с другой, т. е. со стороны дорожек. Между ножками 7 и 14 каждой микросхемы, т.е. между ножками питания можно запаять бумажные конденсаторы на 0,01 мкФ – это улучшит ситуацию с пульсациями.

На схеме	Параметры	Кол-во	Замена	Закупка
Микросхемы
DA1	К561ЛА7	1	К176ЛА7, К564ЛА7	К561ЛА7
DA2	К561ТМ2	1	К176ТМ2, К565ТМ2	К561ТМ2
DA3	К561ЛА8	1	К176ЛА8, К566ЛА8	К561ЛА8

Импульсный блок питания на IR2153

Приветствую обитателей нашего сайта!
В этой статье вместе с Романом (автор ютуб канала «Открой Фриме ТВ») соберем универсальный блок питания на микросхеме IR2153. Это своеобразный «Франкенштейн», вобравший в себя лучшие качества из разных схем.

В интернете полно схем питания на микросхеме IR2153. Каждый из них имеет какие-то положительные черты, но универсальной схемы автор пока не встретил. Поэтому было принято решение создать такую ​​схему и показать ее вам. Я думаю, вы можете сразу пойти к ней. Итак, давайте сделаем это правильно.

Первое, что бросается в глаза, это использование двух высоковольтных конденсаторов вместо одного на 400В. Таким образом, мы убиваем двух зайцев одним выстрелом. Эти конденсаторы можно достать из старых компьютерных блоков питания, не тратя на них денег. Автор специально сделал несколько отверстий в плате под разные размеры конденсаторов.

Если блока нет в наличии, то цены на пару таких конденсаторов ниже, чем на один высоковольтный. Емкость конденсаторов одинакова и должна быть из расчета 1 мкФ на 1 Вт выходной мощности. Это значит, что для 300 Вт выходной мощности нужна пара конденсаторов по 330 мкФ.

Также, если вы используете такую ​​топологию, нет необходимости во втором развязывающем конденсаторе, что экономит нам место. И это еще не все. Напряжение разделительного конденсатора уже должно быть не 600 В, а всего 250 В. Теперь можно посмотреть размеры конденсаторов на 250В и 600В.

Следующей особенностью схемы является питание для IR2153. Все, кто строил на нем блоки, сталкивались с нереальным нагревом питающих резисторов.

Даже если их поставить от обрыва, то тепла выделяется очень много. Сразу же было применено гениальное решение, использование конденсатора вместо резистора, и это дает нам тот факт, что отсутствует нагрев элемента по мощности.

Автор этой самоделки видел такое решение у Юрия, автора ютуб канала «Красный оттенок». Плата также оснащена защитой, но в исходном варианте схемы ее не было.

Но после испытаний на макете оказалось, что места для установки трансформатора слишком мало и поэтому схему пришлось увеличить на 1см, это дало дополнительное место на которое автор установил защиту. Если он не нужен, то можно просто поставить перемычки вместо шунта и не устанавливать отмеченные красным компоненты.

Ток защиты регулируется с помощью этого подстроечного резистора:

Значения шунтирующих резисторов варьируются в зависимости от максимальной выходной мощности. Чем больше мощность, тем меньше сопротивление требуется. Например, для мощности ниже 150 Вт нужны резисторы 0,3 Ом. Если мощность 300 Вт, то нужны резисторы на 0,2 Ом, ну а на 500 Вт и выше ставим резисторы сопротивлением 0,1 Ом.

Этот блок нельзя собирать с мощностью выше 600 Вт, а также несколько слов о работе защиты. Она икает здесь. Начальная частота 50 Гц, это потому, что питание берется от переменного тока, поэтому защелка сбрасывается на частоте сети.

Если нужен вставной вариант, то в этом случае микросхему IR2153 нужно запитать постоянно, а точнее от высоковольтных конденсаторов. Выходное напряжение этой схемы будет сниматься с однополупериодного выпрямителя.

Основным диодом будет диод Шоттки в корпусе ТО-247, ток подбирайте под свой трансформатор.

Если нет желания брать большой кейс, то в программе Макет его легко поменять на ТО-220. На выходе стоит конденсатор на 1000 мкФ, его хватает на все токи, так как на высоких частотах емкость можно ставить меньше, чем для выпрямителя на 50 Гц.

Также необходимо отметить такие вспомогательные элементы, как демпфер в жгуте трансформатора;

конденсаторы сглаживающие;

а также Y-конденсатор между высоким и низким заземлением, гасящий шум на выходной обмотке блока питания.

Про эти конденсаторы есть отличное видео на ютубе (ссылку автор приложил в описании под своим видео (ссылка на ИСТОЧНИК в конце статьи)).

Вы не можете пропустить часть схемы, устанавливающую частоту.

Это конденсатор емкостью 1 нФ, его номинал автор не рекомендует менять, но резистор мастер-части поставил подстроечный, на это были причины. Первый — точный подбор нужного резистора, а второй — небольшая подстройка выходного напряжения с помощью частоты. А теперь небольшой пример, допустим, вы делаете трансформатор и видите, что при частоте 50 кГц выходное напряжение 26В, а вам нужно 24В. Изменяя частоту, можно найти значение, при котором выдается требуемое 24В. При установке этого резистора используем мультиметр. Зажимаем контакты в крокодилы и вращая ручку резистора, добиваемся нужного сопротивления.

Теперь вы можете увидеть 2-ю макетную плату, на которой проводились тесты. Они очень похожи, но плата защиты немного больше.

Автор сделал макеты, чтобы со спокойной душой заказать изготовление этой платы в Китае. В описании под оригинальным видео автора вы найдете архив с этой платой, схемой и печаткой. В шали будет две и первый и второй варианты, так что можете скачать и повторить этот проект.

После заказа автор с нетерпением ждал платы, и вот они прибыли. Вскрываем упаковку, платы достаточно хорошо упакованы — проблем не будет. Визуально осмотрите их, вроде все в порядке, и сразу приступайте к пайке платы.

И вот она готова. Все выглядит именно так. Теперь давайте быстро пройдемся по основным элементам, ранее не упомянутым. В первую очередь это предохранители. Их 2, на высокой и низкой стороне. Такие круглые автор применил, потому что размеры у них очень скромные.

Далее мы видим конденсаторы фильтра.

Их можно достать из старого блока питания компьютера. Дроссель автор намотал на кольце т-9052, 10 витков проводом 0,8 мм 2 жилы, но можно использовать дроссель от того же компьютерного блока питания.
Диодный мост — любой, на ток не менее 10 А.

Также на плате есть 2 резистора для разряда емкости, один по высокой стороне, другой по низкой.

Ну и дроссель остается на низкой стороне, мотаем его 8-10 витков на том же сердечнике что и сетевой.
Как видите, эта плата рассчитана на тороидальные сердечники, так как они одного размера с Ш-образными, имеют большую габаритную мощность.

Пришло время протестировать устройство. Пока главный совет первое включение делать через лампочку на 40 Вт.

Если все работает как обычно, лампу можно выкинуть. Проверить цепь на работоспособность. Как видите, выходное напряжение присутствует. Проверим, как отреагирует защита. Скрестив пальцы и закрыв глаза, замкнем выводы вторички.

Как видите, защита сработала, все хорошо, теперь можно нагружать блок посильнее. Для этого мы используем нашу электронную нагрузку. Подключите 2 мультиметра для контроля тока и напряжения. Начинаем постепенно поднимать ток.

Как видим при нагрузке 2А напряжение немного просело. Если поставить более мощный трансформатор, то просадка уменьшится, но все равно будет, так как обратной связи у этого блока нет, поэтому его предпочтительнее использовать для менее капризных схем.

И все. Спасибо за внимание. До скорого!

Видео:

Использование и неправильное использование IR2153 для фидеров до 1,5кВт – ElettroAmici

Использование и неправильное использование IR2153 для фидеров до 1,5кВт – ElettroAmici

Артикул

Новый Артикул

Этот пункт будет рассмотрен в справочнике IR2153, а лучше теоретически изложен как основа для построения различных импульсных блоков питания. IR2153 Высоковольтный драйвер с внутренним генератором. Это позволяет реализовать импульсные источники питания мощностью до 1,5 кВт по полумостовым схемам с минимальной схемотехникой.

Учитывая, что говорят в статье IR2153 и в названии также присутствуют модели IR2151 и IR2155 хо

сделал таблицу в которой выделены основные отличия,

они взаимозаменяемы, пока задействованные мощности не высоки, но пока мы ниже 300Вт ничто не мешает вам без разбора использовать один из трех, если не хотите рисковать то все же стоит взять самый сильный IR2155.

В статье также я объясняю, в чем эти отличия и когда использовать шаблон вместо другого.

Есть два варианта одного и того же интегрального, отличаются они только наличием диода для добавочного напряжения:

Блок-схема IR2153

Функциональная схема IR2153D с внутренним диодом D1

86 На следующем рисунке показан входной каскад, состоящий из трех операционных усилителей и триггера SR:

Сначала я этого не заметил, некоторый мысленный туман исчез, и я понял, где я видел подобную схему, витки витки даже на расстоянии 50 лет продолжают использовать 555!!

Блок-схема 555

Первоначально при подаче напряжения С1 разряжен и на инвертирующем входе ОУ равен нулю, а на неинвертирующем входе имеется положительное напряжение, обеспечиваемое резистивным делителем. В результате все три имеют выходное напряжение на уровне логической единицы.
Поскольку вход R активен с нулевым уровнем, это не влияет на состояние выхода, но на входе S установится выход Q триггера, который C1 начнет заряжаться через резистор R1.

Динамика напряжения на Ct показана синей линией, красной — выходное напряжение OP1, зеленой — выход Op2, Rose, выход Q триггера и выход Q иприта запрещены.

Как только напряжение на Ct превысит 5 В выход OP2 обнуляется, продолжая нагружать C1 напряжение достигает значения чуть выше 10 Вольт и в это время обнуляется выход OP1, что в свою очередь приводит обнулить выход Q триггера. С этого момента С1 начинает разряжаться через резистор R1, и как только напряжение на нем станет немного меньше 10В, напряжение Op1 вернется в 1. Когда напряжение на конденсаторе Ct станет меньше 5В, напряжение Op2 будет сбросить триггер и перезапустить зарядку Ct.

В чипе есть два дополнительных модуля UV DETECT e LOGIC. Первый из них отвечает за включение процесса заряда С1 только выше определенного напряжения питания и формирует второй импульс задержки, который необходим для того, чтобы оба окончания не были токопроводящими одновременно путем короткого замыкания блока питания через блок питания stage. Далее происходит разделение логических уровней для средней и верхней деки на нижнюю.

Рассмотрим типовую упрощенную схему IR2153:

I контакт 8, 7 и 6, соответственно, являются выходами VB, HO и VS, то есть управление питанием верхней ветви (VB), пилотирование конечной ступени (HO) и минус верхней ветви модуль управления (ВС). Следует обратить внимание на то, что когда нижняя ветвь активна, диод D1 начинает нагружать С3 факт с Т2 в проводимость, конденсатор практически подключен к земле.
После изменения состояния выходов T2 отключается, а HO через T1 переходит в проводимость. В этот момент напряжение на ВС начинает увеличиваться до уровня общей положительной мощности, учитывая, что Т1 в этих условиях имеет сопротивление в десятые доли Ом.

Получается, что для обслуживания проводящего транзистора требуется напряжение затвора как минимум на 8 вольт выше, чем напряжение питания. Он обеспечивает именно C3, нагруженный 15 вольт, что позволяет сохранять Т1 проводящим, благодаря энергии, запасенной в нем, когда Т2 был токопроводящим благодаря D1. В этой фазе один и тот же диод не позволяет конденсаторам разряжаться от одного и того же источника питания.
Как только вывод импульсного управления 7 замыкается, транзистор T1 открывается и закрывается на своем месте T2, снова заряжая конденсатор C3 до напряжения 15 В. Значение C3 сильно зависит от времени, в течение которого он проводит ток T1. Вам следует избегать использования электролита для рабочих частот выше 10 кГц, тогда как такой Ic может работать от 10 Гц до 300 кГц.

Работает практически от 40 и 80КГц при использовании, будет достаточно мощности емкостью 220нФ, для уверенности вы выберете значение 1мкФ. Частоту генератора можно определить по этому графику в данных интеграла, для удобства прилагаю копию.

Выбор подходящего МОП-транзистора

В приведенной ниже таблице я суммировал характеристики наиболее часто используемых МОП-транзисторов, которые я нашел в этом интеграле. Полезно, если вам нужно искать эквивалент в случае поломки, просеивая таблицу, мы можем выбирать между имеющимися у нас моделями, которые, хотя и не совсем эквивалентны, все равно хорошо работают.

Может использоваться для проектирования блока питания с нуля.

Расчет относительного сопротивления затвора

Как известно, динамические свойства полевого транзистора точнее характеризуют не величиной его паразитных емкостей, а суммарным зарядом затвора-Qg. Значение параметра Qg математически взаимосвязано импульсным током с временем переключения затвора транзистора, что позволяет разработчику правильно рассчитать узел управления.
Возьмем, к примеру, очень распространенные полевые МОП-транзисторы IRF840, представленные в таблице.

При токе стока Id = 8 А, напряжении сток-исток Vds = 400 В и напряжении затвор-исток Vgs = 10 В заряд затвора Qg = 63 нКл.

Следует уточнить, что при одном и том же Vgs заряд затвора уменьшается с увеличением тока стока Id и с уменьшением напряжения Vds, в расчетах видно, что оба напряжения постоянны, хорошо принимают значение, обеспечиваемое производителя, небольшие изменения не влияют на окончательный результат расчетов.
Рассчитаем параметры схемы управления при условии, что необходимо достичь времени включения транзистора ton = 120 нс. Для этого управляющий ток драйвера должен иметь значение:

Ig= Qg/ ton= 63 x 10-9/ 120 x 10-9= 0,525 (А) (1)

При амплитуде управляющего импульсы напряжения на затворе Vg = 15 В, сумма выходного сопротивления драйвера и сопротивления ограничительного резистора не должна превышать:

Rmax= Vg/ Ig= 15 / 0,525 = 29(Ом) (2)

Рассчитываем выходное сопротивление в каскадном выходе драйвера для микросхемы IR2155:

Ron= Vcc/ Imax= 15В / 210мА = 71,43 Ом
Roff= Vcc/ Imax= 15В / 420мА = 35,71 Ом

С учетом рассчитанного по формуле (2) значения Rmax = 29 Ом делаем вывод, что заданное быстродействие транзистора IRF840 не может быть получено драйвером IR2155. Если в цепи затвора установить резистор Rг = 22 Ом, время зажигания транзистора определяется следующим образом:

REon= Rg+ Rf, dove

RE = полное сопротивление

Rf = выходное сопротивление драйвера,

Rg = внешнее сопротивление в цепи затвора силового транзистора

Reon = + 71,43 = 93,43 Ом ;
Ion= Vg/ RE, dove

Ion = ток привода

Vg = значение напряжения управляющего затвора

Ion= 15 / 93,43 = 160 мА;
ton= Qg/ Ion= 63 x 10-9 / 0,16 = 392 нСм
Время сна можно рассчитать по приведенным выше формулам:

REоткл= Rf+ Rg= 35,71 + 22 = 57,71 Ом;

Ioff= Vg/ Reoff = 15/58 = 259 мА

toff= Qg/ Ioff= 63 x 10-9 / 0,26 = 242 нс
Для получения значения реального времени необходимо добавить время, которое физически использует транзистор для перехода от одного каскада к другому, что составляет 40 нс для состояния «включено» и 80 нс для состояния «выключено» в режиме реального времени

Ваши 392 + 40 = 432 нс, e Toff 242 + 80 = 322 нс.

Теперь осталось определить, успеет ли силовой транзистор полностью закрыться до того, как второй начнет открываться. Наконец, мы добавляем Ton и Toff, чтобы получить 432 + 322 = 754 нСм, что эквивалентно 0,754 мкСм.

Из данных видно, что DEAD TIME IR2151 нельзя использовать, так как оно составляет 0,6 мкс.

В даташите написано что Deadtime (тип.) фиксировано и зависит от модели, но есть еще очень смущающая цифра из которой вытекает что DEAD TIME и 10% длительности управляющего импульса:

Чтобы развеять сомнения, я провел небольшое тестирование с двухканальным осциллографом на базовой схеме, чтобы увидеть, что получилось, любопытство ребенка к вещам для меня не новым никогда не терялось, вот результат:

Напряжение 15 В, частота 95 кГц. Как видно из фотографии, при развертке 1 мкс длина паузы чуть больше одного деления, что точно соответствует 1,2 мкс. Кроме того, уменьшение частоты можно увидеть следующим образом:

Как видно из рисунка до частоты 47 кГц время паузы практически не меняется, то та часть, которая говорит о том, что Dead time (тип.) 1,2 мс верно.
Поскольку схемы уже функционировали, невозможно было сдержать еще один эксперимент, понизив напряжение питания, чтобы частота генератора не увеличилась. В результате получается следующее изображение:

Однако ожидания не оправдались, вместо увеличения частоты я стал свидетелем ее снижения, однако, к счастью, разброс составляет менее 2%.

Значения незначительные, учитывая изменение предложения более чем на 30%. Также следует отметить, что время паузы несколько увеличено. Этот факт неплох, когда управляющее напряжение уменьшается, незначительно изменяя время открытия и закрытия силовых транзисторов, а увеличение паузы в этом случае очень полезно.
Обратите внимание, что UV DETECT со своей функцией блокирует генератор в случае чрезмерного понижения напряжения питания и затем повторно активирует микросхему, когда оно выходит за пределы минимального уровня.
Теперь вернемся к нашему примеру, с затворным резистором 22 Ом замыкание и открытие по-прежнему составляет 0,754 мкСм против IRF840, это значение меньше, чем пауза 1,2 мкС, характерная для самой микросхемы.
Итак, с IR2155 и IR2153 через резисторы 22 Ом можно управлять IRF840, но наверняка IR2151 будет отброшен, как и слишком малое мертвое время, т.к. транзисторы нужно знать о 259но это 160 мА, а у IR2151 максимальное значение 210 но это 100 мА. очевидно, можно увеличить сопротивление, установленное в затворе силового транзистора, но в этом случае есть риск выйти за мертвое время.
Для снижения шума переключения силовых транзисторов в импульсном блоке питания используется шунтирующий резистор последовательно с конденсатором, включенным параллельно обмотке трансформатора. Этот узел называется снаббером. Резистор диапазона подавления выбирают с оценкой в ​​5-10 раз больше сопротивления сток-исток MOSFET.

Емкость определяется выражением:
C = TDT / 30 x R
TDT — время выключения верхнего и нижнего транзистора.

Исходя из того, что длительность переходного периода составляет 3RC, она должна быть в 10 раз меньше продолжительности TDT.
Снаббер, задерживающий моменты открытия и закрытия полевого транзистора, управляющий колебаниями напряжения относительно его двери и уменьшающий скорость изменения напряжения между стоком и затвором. Следовательно, пиковые значения импульсных импульсов тока невелики и срок их службы больше. Почти не изменяя период включения, демпфирующая схема значительно сокращает время выключения полевого транзистора и ограничивает спектр генерируемых помех, вы можете найти его в положении, нарисованном независимо или непосредственно параллельно обмотке trasgormatore, различия между двумя конфигурации настолько незначительны, что на практике считаются взаимозаменяемыми.

Вот некоторые примеры практических примеров.

Почти ни в одной из следующих схем количество витков в трансформаторах не указано, потому что их надо рассчитывать по характеристикам самого трансформатора, а также потому, что в большинстве случаев схемы, которые я нашел, не указаны.
Самый простой импульсный блок питания с IR2153 Представляет собой электронный трансформатор с минимумом функций:

на схеме 1 лишней функции нет, а вторичка образована двумя двухполюсными силовыми выпрямителями, состоящими из пары двойных диодов Шоттки . Способность вывода 220 мкФ на мост рассчитывается по эмпирической формуле 1 мкФ на ватт на нагрузке. В данном случае используется стереоусилитель мощностью 100 Вт на канал. Два конденсатора 2u2 на первичной обмотке трансформатора располагаются в диапазоне от 1 до 2u2.

Мощность зависит от сердечника трансформатора и максимального тока силовых транзисторов и теоретически может достигать 1500 Вт. Практически в этой схеме максимальный ток зависит от температуры транзистора STP10NK60Z, максимальный ток 10 А, если у вас всего 25 градусов. При температуре соли кремния до 100 градусов снижается до 5,7А и говорят о температуре кремния, а не о температуре радиатора.
Таким образом, максимальную мощность необходимо выбирать согласно делению тока транзистора на 3, если питается усилитель мощности и делению на 4, если питается постоянная нагрузка, например лампы накаливания.
Тем не менее, теоретически вы можете питать усилитель

10/3 = 3,3 А 3,3 А x 155 В = всего 511 Вт.

Для постоянной нагрузки 10/4 = 2,5 А 2,5 А x 155 В = 387 Вт.

Из расчетов взято фиксированное напряжение 155В, откуда взялось это значение? Оно выводится из действующего напряжения на сглаживающем конденсаторе при максимальной мощности, значение эмпирическое, но, оно не сильно отличается от реального значения и позволяет нам упростить себе жизнь без слишком больших отклонений от реального.

В обоих случаях предполагается 100% доходность, которая недостижима.

Кроме того, желая получить максимальную мощность 1500 Вт, учитывая потребность в 1 мкФ мощности первичного источника питания на каждый ватт мощности нагрузки, необходимо один или несколько конденсаторов, чтобы получить общую емкость 1500 мкФ и нагрузить их. должен быть плавный пуск, чтобы не прыгать счетчик при каждом переключении.

большая мощность и защита по току в следующей схеме 2:

Это реализовано защитой от перегрузки благодаря трансформатору тока. В большинстве случаев используется ферритовое кольцо диаметром 12 х 16 мм, в которое заключены 60 х 80 бифилярных витков изолированного провода диаметром 0,1 мм. Чтобы сформировать отвод центра обмотки для вторичной обмотки. Первичная обмотка выполнена намоткой от одной до двух витков, иногда для удобства также делается полуторавитковая, при вступлении в действие понижает мощность интегральной схемы, вызывая, благодаря внутренним защитам, остановку возбуждения оконечных . После того, как электролит SCR отключится, SCR выключится и восстановит правильное питание, чтобы запустить окончательный штатный режим.
Два резистора 62К, включенные параллельно, позволяют питать интегральную схему с хорошим размахом первичной мощности (180…240В). Чтобы не перегружать внутренний стабилитрон, если он использует внешний от 1,3 Вт до 15 В.
Дополнительная схема на основе нижнего транзистора позволяет плавный запуск с более низкой частотой, до полного заряда в ± 80 В конденсаторов 1000 мкФ.

С делителем 330К-4к7 и подключенными к нему диодами нагружен изначально от электролита 4у7, такое напряжение затвора в транзисторе которое увеличивает мощность автогенератора, как раз хватает времени зарядить и конденсаторы не перегружая феррит трансформатора .

По прошествии этого времени транзисторный блок и интегральная схема снова работают на своей рабочей частоте.

Наличие снабберной сети устраняет большую часть помех, вызванных фидером.

Еще один вариант импульсного источника питания, способный обеспечить нагрузку 1500 Вт, содержит систему плавного пуска основного источника питания, а вторичный имеет защиту от перегрузки, а также создает напряжение для вентилятора принудительной вентиляции помещения. ребро охлаждения. Проблема быстрого отключения силового мосфета решается с помощью двух транзисторов BD138, они предельно просто разряжают затворную емкость мосфета.

Такая система позволяет использовать относительно мощные элементы как IRFPS37N50A, SPW35N60C3, не говоря уже о IRFP360 и IRFP460.
В момент первичного зажигания напряжение на силовой диодный мост поступает через резистор 360 Ом, так как реле разомкнуто. Кроме того, напряжение на резисторе 47k Он подается на микросхему одновременно через два резистора 33e da 360, которые относятся к клемме FAN и катушке реле. С ними конденсатор заряжается постепенно от 100мкФ Так как вторая часть катушки реле является частью стабилитрона и тристерин как только это напряжение достигнет 13В сработает тристерин который возбудит реле. Здесь надо помнить, что IR2155 начинает работать уже при напряжении питания примерно 9 В.V, то при возбуждении реле оно уже работает, вырабатывая управляющие импульсы для управления первичкой.

Пилотирование что происходит при пониженной мощности видно что при разомкнутом реле проходит через резистор 360В. Существенно этот трюк для ограничения зарядного тока конденсаторов фильтра вторичного питания. Когда катушка реле запитана от тиристора, его контакты шунтируют оба ограничительных резистора.
В трансформаторе предусмотрена дополнительная обмотка для питания вентилятора охлаждения (FAN), его сопротивление с ограничением тока.

В последнее время мне требовался стабилизатор низкого напряжения, но начиная с высокого пускового напряжения, тот, что ниже, является элегантным решением этой проблемы, MOSFET T2 эксплуатируется как диод, когда вы поднимаетесь по напряжению, найдите быстрые диоды, которые выдерживают большие токи, конечно дороже обычных мосфетов.

схема 5 с использованием IR2155 для схемы вольтодобавки. В этой схеме высокий драйвер подключен к напряжению питания:

Как и в предыдущем варианте, замыкание силовых транзисторов производится двумя BD140. Первоначально часть края автомобильного аккумулятора с 12В, а затем подается напряжение, стабилизированное на уровне 15В, через диоды подавления перенапряжений, ограничительный резистор и стабилитрон стабилизируют напряжение питания интегрально.
На схеме нет термовыключателя, который необходимо зафиксировать в ребрах, он отключит напряжение REM, отключив встроенный. Эти диоды должны быть быстродействующими серии SF16, HER106 и др.

Этим, я думаю, я прояснил многие аспекты этого семейства интегрированных, но в качестве последнего удовольствия поместите адаптер, который я использую для своего усилителя 200+200 Вт, реализованный с трансформатором, извлеченным из блока питания ПК, спасенного со свалки.

Unica Кроме того, на схеме отсутствует снабберная цепь, состоящая из резистора 100 Ом с последовательным конденсатором от 100 пФ параллельно каждому диоду на вторичной обмотке.

Такая последующая модификация также делает его пригодным для классических линейных усилителей.

В нем есть плавный пуск эми фильтр и защита от чрезмерных поглощений, многие из пассивных компонентов являются оригинальным питанием, зачем искать в другом месте то, что было под рукой?

Я намеренно не стал объяснять эту последнюю схему, чтобы увидеть, действительно ли сказанное в статье для чего-то полезно.

Amilcare Greetings

20 декабря 2017 г. //от Amilcare Теги: Поставка, электроника, общая, SMPS

Поделитесь этой записью

https://www.elettroamici.org/wp-content/uploads/2017/12/IR2153.jpg 381 467 Амилкаре https://www.elettroamici.org/wp-content/uploads/2017/08/FAVICON-1-300×271.png Амилкаре2017-12-20 17:59:182018-03-11 11:38:57Использование и неправильное использование IR2153 для фидеров мощностью до 1,5кВт

58 ответов

Оставить комментарий

Хотите присоединиться к обсуждению?
Не стесняйтесь вносить свой вклад!

© Авторское право — ElettroAmici

Пролистать наверх

Простая полумостовая топология Импульсный источник питания с использованием IR2153 (EP1)

от NattaponPosted на 08/09/2021 13/10/2021

สำหรับ งาน นี้ การ ทดลอง ทดลอง นำ ไอซีเบอร์ ไอซีเบอร์ ไอซีเบอร์ IR2153 มา ใน การ วงจรสวิต เพาเวอร์ ซัพพลาย (Переключение энергии). แบบ ฮาร์ฟ บริดจ์ (топология полустака) ใน รูปแบบ Асимметричный преобразователь полустадора วงจร แหล่ง ไฟ เลี้ยง สวิต ชิ่ง จะ ต้อง จ่า ย กระแสโหลด ค่า ๆ ที่ อาจ ไม่ เท่า กัน โดย ใน ตอน 1 นี้ เป็น การ ต่อ บอร์ด ควบคุม ไอซี ไอซี IR2153 และ ใน เรื่อง การ กระแส เกิน ควบคุม ด้วย ไอซี ไอซี ไอซี และ และ เรื่อง การ ป้องกัน เกิน Регулятор напряжения ครับ

รูป 1 เตรียม อุปกรณ์ ๆ สำหรับ ประกอบบอร์ด ควบคุม ด้วย ไอซี ไอซี ไอซี ไอซี ไอซี ๆ ที่ ใช้ ใน การ ควบคุม ด้วย ไอซี ไอซี ลักษณะ ของ ต่าง ๆ ที่ ใน การ ควบคุม ด้วย ไอซี ไอซี ไอซี ได้ ได้ ไป ไป ไป ซึ่ง ซึ่ง ซึ่ง ซึ่ง ไป ไป ไป ไป ไป แนว คิด แอดมิน เอง คือ การ ออก แบบ วงจร ที่ ใช้ ไอซี ทั่ว ไป แต่ ใช้ การ ปรับ แต่ง วง จร ด้วย อุปกรณ์ ๆ เพื่อ ให้ วงจรสวิต ชิ่ง ที่ วง ใช้ ได้ ทั่ว ไป
รูป 2 เริ่ม และ ต้น เบรดบอร์ด

รูป ที่ 2 เริ่ม เบื้อง ต้น โดย จะ หา ตำแหน่ง วาง ตัว ไอซี ไอซี ไอซี จะ ก่อน จาก นั้น บอร์ด ของ อื่น ๆ ที่ จะ จะ ระยะ พื้นที่ บน บอร์ด ของ วงจร ๆ ที่ จะ ประกอบ ส่วน ของ บอร์ด บอร์ด ของ ของ ของ แรง แรง แรง แรง ดัน เอาต์ ให้ คง ที่ และ การ ป้องกัน และ ควบคุม กระแส เกิน

รูป ที่ 3 ประกอบบอร์ด แล้ว และ ทดลอง สัญญาณ สัญญาณ

รูป ที่ 3 ลักษณะ บอร์ด ทดลอง ที่ ประกอบบอร์ด เสร็จ แล้ว บน แผ่น วงจรพิมพ์ วงจรพิมพ์ วงจรพิมพ์ อเนก ทั้ง ที่ ประกอบบอร์ด เสร็จ แล้ว บน แผ่น ที่ ที่ 1 สำหรับ การ งาน ให้ วงจร วงจร ต้น แบบ ที่ 1 สำหรับ การ เพื่อ ให้ วงจร การ ปรับ หรือ แก้ไข เพิ่มเติม จาก นั้น จะ นำ ไป ทดลอง วัด สัญญาณ ต่อ เพื่อ ให้ วงจร สามารถ ทำ งาน ได้ ตาม แบบ ไว้ ไว้

รูป 4 วงจร ออก แบบ และ และ ใช้ การ ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ทดลอง ใน และ และ และ และ และ และ และ และ และ ซึ่ง ถ้า แล้ว จะ คล้าย กับ วงจร ใน โครง งาน ที่ ผ่าน มา คือ คือ คือ คือ คือ คือ ส่วน ที่ ที่ ปรับ ให้ ทำ งาน กับ แหล่ง ไฟ เลี้ยง วงจร แรง ดัน ใหม่ ให้ ทำ กับ แหล่ง จ่าย เลี้ยง วงจร ที่ ดัน สูง ให้ ทำ งาน แหล่ง จ่าย เลี้ยง วงจร แรง ดัน ขึ้น ให้ ทำ กับ แหล่ง0006 รูป ที่ 5 สัญญาณ ที่ เกิด ขึ้น จาก ไอซี IR2153 ที่ 7 (высокая сторона) และ 5 (низкая сторона)

รูป 5 เป็น สัญญาณ ที่ เกิด จาก ไอซี ไอซี IR2153 ที่ 7 (высокая сторона) และ 5 ( Низкая сторона) เมื่อ ไฟ เลี้ยง ให้ กับ วงจร ที่ ประมาณ 15v และ กำหนด ถี่ สวิต ชิ่ง ที่ ประมาณ ประมาณ 36 кГц โดย รูป สัญญาณ จะ เห็น สัญญาณ ทาง ด้าน Высокая сторона รูป ข้าง บน จะ ดิวตี้ ไซเกิล กว้าง และ Низкая сторона จะ แคบ นี้ เป็น การ กำหนด การ ทำ งาน เบื้อง ต้น ให้ ตัว ไอซี โดย ค่า ที่ กำหนำ จะ เป็น ต้านทาน ต้านทาน r12 และ r13 ใน รูป ที่ 4

รูป ที่ 6 การ ใน ส่วน ของ การ แรง เอาต์ พุต ที่ ที่ ที่ การ ใน0058. โดย ใน นี้ จะ ทดลอง กำหนด ค่า แรง ดัน เอาต์ พุต ที่ ที่ 15v (สามารถ ปรับ ค่า อื่น อื่น ได้ จาก rp1) และ เรา ปรับ แรง ดัน เพาเวอร์ ซัพลาย มาก กว่า 15v จะ ให้ สัญญาณ ขับ ที่ ขา ขา จะ กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า กว่า ทาง กลับ เมื่อ ปรับ แรง ดัน ของ เพาเวอร์ ซัพลาย น้อย กว่า 15v สัญญาณ ที่ ขา 7 และ ขา 5 ก็ จะ เกิด ขึ้น
รูป 7 การ ใน ส่วน การ และ ควบคุม กระแส เกิน

. กรณี ที่ ไม่ ต่อ ที่ ไฟ เลี้ยง เลี้ยง +15v สัญญาณ ขับ ขา ขา 7 และ ขา 5 จะ ปกติ แต่ แต่ เมื่อ เรา ต่อ ไฟ เลี้ยง +15v จะ ให้ สัญญาณ ขับ ขา 7 และ 5 จะ ไป ไป

รูป ที่ ลักษณะ ของ การ ขา ขา หาย ไป ไป ไป ไป ไป รูป แสดง ของ ทดลอง บอร์ด ควบคุม ไอซี ไอซี IR2153

สำหรับ โครง งาน ใน ตอน ที่ 1 จะ เป็น การ ประกอบบอร์ด ควบคุม ชิ่งโหมด เพาเวอร์ ซัพพลาย ฮาร์ฟ บริดจ์ บริดจ์ ใช้ ไอซีเบอร์ ไอซีเบอร์ ไอซีเบอร์ รวม ทั้ง วัด สัญญาณ และ การ การ ไอซีเบอร์ ไอซีเบอร์ งาน งาน งาน งาน งาน งาน งาน งาน งาน งาน งาน งาน ทำ ทำ ทำ ทำ โดย ของ วงจร ส่วน ของ การ ควบคุม แรง ดัน เอาต์ ให้ ให้ ที่ การ ป้องกัน และ ควบคุม กระแส เกิน ใน เบื้อง ต้น ใน ตอน ต่อ จะ เป็น การ ส่วน ของ วงจร ขับ ต่าง ๆ เข่น เพาเวอร์มอสเฟต การ พัน สวิต ชิ่ง วงจร กำลัง ต่าง เข่น เพาเวอร์มอสเฟต การ หม้อ ชิ่ง ชิ่ง ขับ กำลัง ต่าง เข่น พัน แปลง และส่วนของวงจรทางด้านเอาต์พุตกันต่อครับ.
