Вббшв расшифровка маркировки. ВБбШв кабель: расшифровка маркировки, характеристики и применение

Что означает маркировка ВБбШв. Какие технические характеристики имеет кабель ВБбШв. Где применяется кабель ВБбШв. Как правильно монтировать кабель ВБбШв.

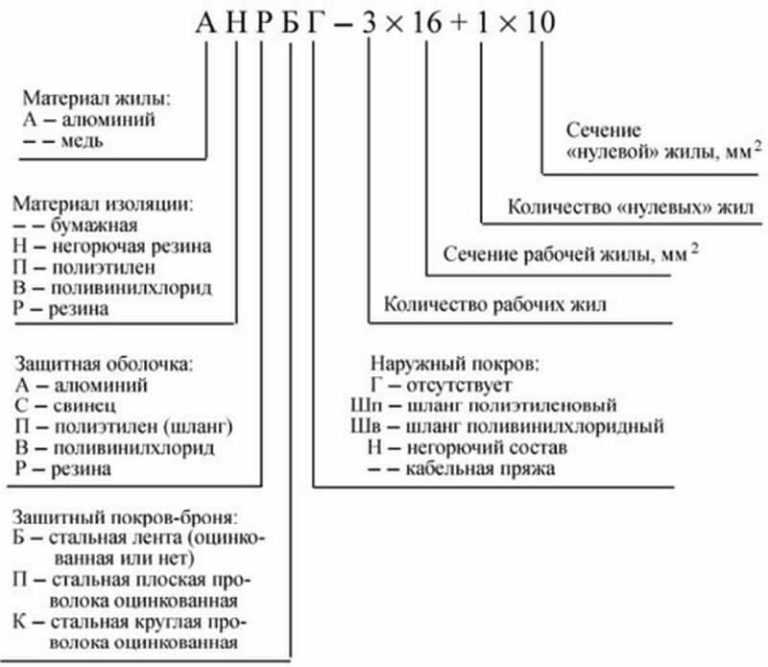

Расшифровка маркировки кабеля ВБбШв

Маркировка ВБбШв используется производителями для обозначения силового кабеля со следующими характеристиками:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
• Б — броня из стальных оцинкованных лент
• б — отсутствует подушка под броней
• Ш — защитный шланг из ПВХ пластиката
• в — оболочка выпрессована (выдавлена из пластиката)

Отсутствие буквы «А» в начале маркировки означает, что токопроводящие жилы кабеля медные. Если присутствует буква «А» (АВБбШв), то жилы алюминиевые.

Конструкция кабеля ВБбШв

Кабель ВБбШв имеет следующую конструкцию, начиная от центра:

1. Токопроводящие жилы из меди
2. Изоляция жил из ПВХ пластиката
3. Внутренняя оболочка из ПВХ пластиката
4. Броня из двух стальных оцинкованных лент
5. Защитный шланг из ПВХ пластиката

Такая многослойная конструкция обеспечивает высокую механическую прочность и защиту кабеля от внешних воздействий.

Технические характеристики кабеля ВБбШв

Основные технические характеристики кабеля ВБбШв:

• Номинальное напряжение: 0,66 и 1 кВ
• Число жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Температура эксплуатации: от -50°C до +50°C
• Минимальный радиус изгиба: 7,5 диаметров кабеля
• Срок службы: не менее 30 лет

Какие особенности имеют технические характеристики кабеля ВБбШв? Кабель рассчитан на достаточно широкий температурный диапазон, что позволяет использовать его в различных климатических условиях. Механическая прочность конструкции обеспечивает длительный срок службы при правильной эксплуатации.

Область применения кабеля ВБбШв

Кабель ВБбШв применяется в следующих областях:

• Для прокладки в земле, в том числе в траншеях
• В производственных помещениях
• В кабельных сооружениях
• Для вертикальной прокладки
• В местах, где возможны механические воздействия на кабель

Где наиболее часто используется кабель ВБбШв? Основная сфера применения — это подземная прокладка силовых линий. Благодаря броне кабель хорошо защищен от механических повреждений в грунте.

Особенности монтажа кабеля ВБбШв

При монтаже кабеля ВБбШв необходимо соблюдать следующие правила:

1. Минимальная температура прокладки без предварительного подогрева: -15°C
2. Не допускать натяжения кабеля при прокладке
3. Соблюдать минимальный радиус изгиба
4. При прокладке в земле использовать сигнальную ленту
5. Под зданиями прокладывать кабель в трубах

Какие основные сложности возникают при монтаже кабеля ВБбШв? Необходимо внимательно следить за соблюдением минимального радиуса изгиба, чтобы не повредить внутреннюю структуру кабеля. Также важно не допускать чрезмерного натяжения при прокладке.

Преимущества использования кабеля ВБбШв

Кабель ВБбШв обладает следующими преимуществами:

• Высокая механическая прочность благодаря броне
• Защита от влаги и химических воздействий
• Возможность прокладки в земле и агрессивных средах
• Длительный срок службы
• Широкий диапазон рабочих температур

Чем кабель ВБбШв лучше других типов кабелей? Основное преимущество — это сочетание механической прочности и гибкости конструкции. Это позволяет использовать кабель в сложных условиях прокладки и эксплуатации.

Маркировка жил кабеля ВБбШв

Изолированные жилы кабеля ВБбШв имеют цветовую маркировку в соответствии с ГОСТ:

• Одножильные кабели — натуральный цвет
• Двухжильные — синий, коричневый
• Трехжильные — синий, коричневый, черный
• Четырехжильные — синий, коричневый, черный, зеленый-желтый

Зачем нужна цветовая маркировка жил кабеля ВБбШв? Это позволяет легко идентифицировать назначение каждой жилы при монтаже и обслуживании кабельных линий, что повышает безопасность и удобство работы с кабелем.

Сравнение кабеля ВБбШв с аналогами

Рассмотрим основные отличия кабеля ВБбШв от аналогичных типов кабелей:

• ВВГ — не имеет брони, менее устойчив к механическим воздействиям
• АВБбШв — имеет алюминиевые жилы, более дешевый, но с худшей проводимостью
• ВБШв — имеет подушку под броней, немного более гибкий
• NYM — не предназначен для прокладки в земле

В чем основное преимущество ВБбШв перед аналогами? Кабель ВБбШв обладает оптимальным сочетанием механической прочности, гибкости и электрических характеристик для прокладки в земле и других сложных условиях.

Кабель ВБбШв — Расшифровка, Характеристики и все Сечения

Кабель ВБбШв — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Заказать

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВБбШв

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

ВБбШв-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВБбШв

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВБбШв

3533713100

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

Конструкция ВБбШв

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВБбШв Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВБбШв

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры ВБбШв

Выбрав необходимый размер кабеля ВБбШв, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВБбШв 1х1,5
• ВБбШв 1х2,5
• ВБбШв 1х4
• ВБбШв 1х6
• ВБбШв 1х10
• ВБбШв 1х16
• ВБбШв 1х25
• ВБбШв 1х35
• ВБбШв 1х50
• ВБбШв 1х70
• ВБбШв 1х95
• ВБбШв 1х120
• ВБбШв 1х150
• ВБбШв 1х185
• ВБбШв 1х240

• ВБбШв 2х1,5
• ВБбШв 2х2,5
• ВБбШв 2х4
• ВБбШв 2х6
• ВБбШв 2х10
• ВБбШв 2х16
• ВБбШв 2х25
• ВБбШв 2х35
• ВБбШв 2х50
• ВБбШв 2х70
• ВБбШв 2х95
• ВБбШв 2х120
• ВБбШв 2х150
• ВБбШв 2х185
• ВБбШв 2х240

• ВБбШв 3х1,5
• ВБбШв 3х2,5
• ВБбШв 3х4
• ВБбШв 3х6
• ВБбШв 3х10
• ВБбШв 3х16
• ВБбШв 3х25
• ВБбШв 3х35
• ВБбШв 3х50
• ВБбШв 3х70
• ВБбШв 3х95
• ВБбШв 3х120
• ВБбШв 3х150
• ВБбШв 3х185
• ВБбШв 3х240

• ВБбШв 3х2,5+1х1,5
• ВБбШв 3х4+1х2,5
• ВБбШв 3х6+1х4
• ВБбШв 3х10+1х6
• ВБбШв 3х16+1х10
• ВБбШв 3х25+1х16
• ВБбШв 3х35+1х16
• ВБбШв 3х50+1х25
• ВБбШв 3х70+1х35
• ВБбШв 3х95+1х50
• ВБбШв 3х120+1х70
• ВБбШв 3х150+1х70
• ВБбШв 3х185+1х95
• ВБбШв 3х240+1х120
• ВБбШв 4х1,5

• ВБбШв 4х2,5
• ВБбШв 4х4
• ВБбШв 4х6
• ВБбШв 4х10
• ВБбШв 4х16
• ВБбШв 4х25
• ВБбШв 4х35
• ВБбШв 4х50
• ВБбШв 4х70
• ВБбШв 4х95
• ВБбШв 4х120
• ВБбШв 4х150
• ВБбШв 4х185
• ВБбШв 4х240
• ВБбШв 5х1,5

• ВБбШв 5х2,5
• ВБбШв 5х4
• ВБбШв 5х6
• ВБбШв 5х10
• ВБбШв 5х16
• ВБбШв 5х25
• ВБбШв 5х35
• ВБбШв 5х50
• ВБбШв 5х70
• ВБбШв 5х95
• ВБбШв 5х120
• ВБбШв 5х150
• ВБбШв 5х185
• ВБбШв 5х240

ГОСТ ВБбШв

Ниже представлены государственные стандарты для ВБбШв, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВБбШв

ВБбШвнг-LS

бронированный стальными лентами, с медной жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.

ВБВ

бронированный стальными лентами, с медной жилой, изоляцией и оболочкой из ПВХ.

ВБбШвнг

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

ВБШвнг(А)-FRLS

бронированный с медной жилой с изоляцией и защитным защитным шлангом из ПВХ пониженной пожарной опасности. Огнестойкий.

ВБВнг

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВБВнг-LS

бронированный стальными лентами, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВБВнг-FRLS

бронированный с медной жилой с изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВБбШпз

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

ВБбШвз

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

Заводы-производители ВБбШв

ЗАО «Агрокабель»

ООО «Томсккабель»

ООО «ПромСтройКабель»

ООО «МКЗ»

ООО «ТД ЛипарКабель»

ООО «Рыбинсккабель»

АО «Сибкабель»

АО «Завод «Энергокабель»

АО «Псковкабель»

НАО «Иркутсккабель»

ООО «СмолКабель»

ОАО «Беларускабель»

АО «Электрокабель «Кольчугинский завод»

ООО «НКЗ «Электрокабель НН»

ООО «Кабельный завод «Энергия»

ООО «Торговый Дом ЗЗЦМ-Кабель»

ООО «ЭМ-кабель»

ООО «Можайский кабель»

АО «Марпосадкабель»

АО «Людиновокабель»

АО «Тверьэнергокабель»

АО «НП «Подольсккабель»

ЧАО «Азовкабель»

ООО «НПО «ПЗСК»

ООО «Сарансккабель»

АО «Электротехмаш»

ООО «ТД «Верхнеокский кабельный завод»

АО «Самарская кабельная компания»

ООО «ТД СКК»

АО «Элкаб-КЗ»

ООО «ВИМ-Кабель»

ОАО «Амурский кабельный завод»

ООО «УК «Кавказкабель»

ООО «Калужский кабельный завод»

ООО «ТД РТ-Кабель»

АО «Уралкабель»

ООО «Завод Москабель»

АО «Завод Чувашкабель»

ООО «Элпром»

ООО «Кабельный завод Кабэкс»

ЗАО «Белтелекабель»

ООО «Кабельный Завод «Алюр»»

ООО «Конкорд»

ООО «Камский Кабель»

ООО «Режкабель»

АО «Ники»

АО «Росскат»

Ваша заявка на кабель ВБбШв успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

расшифровка маркировки, технические характеристики, виды сечений

ГлавнаяРазноеРасшифровка вббшв

Технические характеристики и расшифровка ВБбШв-кабелей

Для обеспечения жилого или производственного здания электроэнергией и коммуникациями связи используется различная проводниковая арматура, которая имеет специальные обозначения и маркировку. К таким изделиям относится кабель ВББШВ, который имеет множество модификаций и дополнений, в зависимости от решаемой задачи и возлагаемых функций. В данной статье рассмотрена конструкция указанного проводника ВББШВ, сферы его применения и технические характеристики.

Кабель ВБбШв

ВББШВ расшифровка

Производитель подобного типа продукции маркирует кабель аббревиатурой ВБбШв. Это делается для того, чтобы не использовать дополнительных бирок с длинным названием провода, ведь опытный электрик легко сможет расшифровать обозначение, указанное прямо на детали. Буквы, обозначающие классификацию и уровень защиты провода, расшифровываются следующим образом:

1. Буква В означает, что внутренняя оболочка сделана из поливинилхлорида или пластика с его содержанием. Подобная обмотка является гибкой, но в то же время очень прочной, поэтому даже при скручивании провода под острым углом оболочка не разрывается и сохраняет свою целостность. Внутренняя изоляция призвана отделить несущие жилы друг от друга, чтобы они не соприкасались;
2. Рядом стоящие буквы Бб означают то, что в конструкции кабеля имеется стальная обмотка, выступающая в качестве бронированной прослойки, предотвращающей разрыв или замыкание несущих жил, а также механическое повреждение арматуры;
3. Сочетание букв Шв, именно в такой последовательности, означает, что кабель ВБбШв покрыт снаружи пластиковой оболочкой на гибкой основе с добавлением полиэтилена. Чаще всего это цилиндрическая плотная форма, легко поддающаяся деформации с соблюдением целостности наружного слоя.

Кабель типа ВБбШв и его расшифровка могут иметь дополнительные обозначения, которые указывают на состав несущих жил, например, медь или алюминий. Также подобные изделия маркируются цифрами и буквами, характеризующими технические способности проводника: максимальный ток и его назначение. Например, обозначение АВБбШв говорит о проводнике, имеющем алюминиевые жилы, внутреннюю изоляцию из поливинилхлорида, двойной пояс из металлической ленты и пластиковую оболочку в виде шланга.

Кабель с алюминиевой жилой

Также в маркировке проводника указываются количество жил и их диаметр. Стоящие после обозначения ВБбШв цифры 3*1,5 сигнализируют о трехжильном проводнике на алюминиевой или медной основе, имеющем сечение, равное 1,5 кубика. Используя это обозначение, можно понять класс изделия и количество проводящей арматуры внутри.

Технические характеристики

Кабель с обозначением вбшв, в зависимости от решаемой задачи, может иметь разный состав, поэтому и маркировка его будет с дополнительными знаками. Например, для территорий с отрицательными температурами используются проводники с обозначением УХЛ, а для тропического климата применяются оптические кабели с пометкой Т.

Оптический кабель

Указанные изделия могут иметь характеристики, определяющие возможность их расположения: если провод планируется прокладывать снаружи, то он должен относиться к первой категории, если осуществляется укладка проводника в грунт с повышенной влажностью или другую агрессивную среду, то оптические провода рекомендуется применять не ниже пятой категории.

Максимальная температура нагрева изолированных друг от друга жил составляет 160 градусов при длительности короткого замыкания не более 4-х секунд, при превышении этого показателя внутренняя обмотка проводника может оплавиться и прийти в негодность.

Допустимый нагрев на работающей сети может достигать до 70 градусов, такая температура не является критической для пластиковой оболочки, но не рекомендуется длительное воздействие на кабель такой нагрузки.

Номинальное напряжение проводов ВБбШв находится в диапазоне от 0,66-1 и 6 кВт. Чем выше данная цифра, тем больше должен быть диаметр проводниковой жилы.

Важно! Не рекомендуется подключать высокую нагрузку на защищенный кабель малого сечения, так как нагрев проводов будет слишком высоким, и пластиковое покрытие оплавится.

Указанными характеристиками должны обладать все промаркированные штампом ВБбШв изделия. В случае если по внешним признакам деталь не соответствует описанию, то можно считать, что продукция является контрафактом, и пользоваться ей нельзя.

Конструкция проводника

Конструкция ВБбШв

В зависимости от типа проводной арматуры и исполняемых функций, внутреннее сечение может быть выполнено в виде цилиндра или сектора, при этом форма никак не влияет на поток электрического заряда и технические показатели.

Конструкция кабеля напоминает «слоеный пирог», в центре которого располагаются несущие жилы из алюминия или меди, их сечение и количество могут быть разными, от этого зависит и рассчитываемая нагрузка.

Далее от центра можно увидеть ПВХ изоляцию, которой обработаны все провода, проложенные по середине. Оболочка бывает разного цвета, но чаще всего это черная или белая прослойка. Следующим покрытием является металлическая лента, скрученная по спирали в два слоя, – это защитная конструкция от внешнего воздействия. Такое оборудование предотвращает повреждение кабеля при проведении ремонтных работ, а также от подвижек грунта и контакта с другими коммуникациями.

Завершающим покрытием будет ПВХ шланг, который имеет толщину 1-3 мм и защищает провода от проникновения влаги, пыли и других загрязнений. Благодаря многослойности и нескольким степеням защиты, кабель ВБбШв может применяться во многих сферах быта и промышленности. Он не прихотлив к условиям монтажа и эксплуатации, а в случае возникновения аварийной ситуации может быть заменен сегментарно путем частичного разбора.

Сферы применения

В первую очередь, провод класса ВБбШв нужен для укладки его в грунт или другую агрессивную среду. Благодаря нескольким степеням защиты, проводник находится в безопасности, ему не страшны подвижки грунта и давление дорожного полотна. Благодаря своей гибкости, допускается выполнять повороты в канале в нужном направлении вплоть до 180 градусов, что очень удобно при монтаже междуквартального электроснабжения.

Также его можно использовать для прокладки линии открытого типа с применением ЖБЗ опор. Такой метод применяется редко, так как общий вес провода весьма значителен, что оказывает избыточное давление на опоры и подвесы. Чаще всего данное изделие применяют в системах электрического снабжения метрополитена, в шахтах горной выработки и другой местности с нестабильным грунтом и агрессивной средой.

Существует отдельный вид проводников, жилы которых в корне отличаются от токопроводящих, к таким относится оптоволокно. В указанных изделиях вместо медной или алюминиевой проволоки посередине находится специальная линия волокна, которая сплетена в несколько слоев и исполняет функции по передаче информации по слаботочному электромагнитному полю. Чаще всего подобные изделия используются в сетях интернет, телефонии, при их наружном монтаже.

Для помещений, требующих повышенный уровень пожарной безопасности, рекомендуется применять кабель данной маркировки с оболочкой, не поддерживающей горение. Такое покрытие в случае возникновения пожара не позволит огню распространиться, а также обеспечит здание аварийным питанием.

Процедура укладки кабеля

При принятии решения об использовании провода ВБбШв необходимо соблюдать несколько правил монтажа:

1. При укладке изделия в грунт нельзя допускать натяжения проводника, так как жилы и их металлическая защита хорошо переносят механическое воздействие, но на растяжение они весьма чувствительны;
2. Все изгибы и изменения направления необходимо выполнять плавно, избегая прямых углов, в противном случае проводник в процессе эксплуатации может надломиться, особенно уязвимы алюминиевые жилы;
3. Если кабель монтируется в траншею, то поверх слоя ПГС укладывается сигнальная лента, которая при производстве дальнейших ремонтных работ позволит предотвратить аварийную ситуацию;
4. При прокладке провода под зданиями и сооружениями его необходимо поместить в пластиковую гильзу, диаметр которой должен быть больше размера кабеля на 10%.

Во время монтажа и эксплуатации кабеля ВБбШв стоит учитывать, что электричество является источником повышенной опасности, поэтому установку и обслуживание линии должны осуществлять специалисты, имеющие профильное образование и опыт в данной сфере.

Видео

Оцените статью:

elquanta.ru

расшифровка маркировки, технические характеристики, виды сечений

На данный момент кабель ВБШв весьма востребован на территории России и за ее пределами. Он применяется для передачи, распределения электроэнергии в неподвижных электротехнических установках с переменным сопротивлением 6 кВ, частотой – 50 Гц. Рассмотрим его конструкцию, расшифровку маркировки, главные технические характеристики.

Расшифровка маркировки

Аббревиатура кабеля ВБШв расшифровывается следующим образом:

В – присутствует изоляция из ПВХ-пластиката.

Б – есть защитная броня, выполнена из двух лент (стальных).

Шв – есть защитная оболочка, выполнена в виде поливинилхлоридного впрессованного шланга.

Наличие дополнительной буквы «б» в маркировке указывает на то, что в изделии нет подушки. Она является главным элементом внутренней защитной оболочки. Накладывается под броней, служит для защиты провода от механического воздействия, коррозии.

Конструкция

Посмотреть конструкцию кабеля ВБШв можно на фото:

Он состоит из следующих элементов:

1. Медная токопроводящая жила в одно- или многопроволочном исполнении. Может иметь круглую или секторную форму.
2. Изоляционная оболочка жил из ПВХ-пластиката.
3. Поясная изоляция из полихлорвиниловых лент. Выступает, как дополнительная защита от влаги и механических повреждений.
4. Экранирующая оболочка из лент, выполненных на основе полупроводящей бумаги. В кабелях ВБШв на 6 кВ добавляют медную ленту. Сверху наматывается поливинилхлоридная обмотка. В изделиях на 6 кВ обмотка выполнена из нетканого полотна.
5. Броня из двух стальных или стальных оцинкованных лент.
6. Битумный слой.
7. Полиэтилентерефталатная обмотка.
8. Впрессованный шланг (ПВХ-пластикат).

Жилы промаркированы либо цифрами (для проводов с большим сечением), либо по цвету. Количество жил – 1-5, сечение – 1,5-240 мм2. Сечения в двужильных изделиях одинаковые. Если жил больше трех, одна из них – заземления или нулевая – может иметь меньшее сечение.

Применение

Кабель ВБШв, благодаря своим уникальным характеристикам (высокой устойчивости к внешним воздействиям, надежности), может прокладываться и устанавливаться в разных технических, климатических, температурных условиях.

Изделие монтируют:

• в шахтных трассах;
• в лотках, коробах;
• в кабельных каналах;
• в грунтах с разной степенью коррозионной активности;
• для создания воздушных трасс на открытом воздухе к стенам различных сооружений с провисом;
• в помещениях с разным уровнем влажности;
• на большой высоте, в местах с прямым попаданием солнечных лучей;
• в химически агрессивных средах;
• на трассах с разницей уровней.

Запрещено прокладывать кабель ВБШв в блоках.

При установке в одиночных линиях провод не поддерживает горение. Применение многожильных изделий осуществляется в линиях переменного тока, одножильных – только постоянного. При прокладке в трассах учтите, что минимальный радиус изгиба не должен быть менее 10 наружных диаметров.

Таблица ниже показывает зависимость величины внешнего диаметра, массы изделия от сечения и напряжения жил:

а) жила круглая

Напряжение, кВ	Количество жил	Сечение жил	Наружный диаметр	Вес
0,66 кВ	1	35 – 50 мм2	12,7 — 17,7 мм	430 — 823 кг/км
	2	1,5 — 50 мм2	11,8 — 28,2 мм	343 — 1742 кг/км
	3		12,2 — 29,8 мм	251 — 2198 кг/км
	4		12,9 — 33,0 мм	285 — 2774 кг/км
	5		13,6 — 38,6 мм	323 — 3280 кг/км
1,0 кВ	1	10 – 500 мм2	12,1 — 40,6 мм	289 — 5492 кг/км
	2	1,5 – 240 мм2	13,0 — 57,0 мм	274 — 7958 кг/км
	3		13,5 — 56,2 мм	274 — 9260 кг/км
	4		12,9 — 55,3 мм	281 — 10558 кг/км
	5		15,3 — 59,2 мм	321 — 14283 кг/км
6,0 кВ	3	25  — 240 мм2	36,7 — 59,7 мм	2864 — 9566  кг/км

б) жила секторная

Количество жил	Сечение жил	Наружный диаметр	Вес,
3	50  — 240 мм2	33,4 — 52,9 мм	2261 — 8421  кг/км
4		33,8 — 57,7 мм	2755 — 10940  кг/км

Технические характеристики кабеля ВБШв

• Частота работы – не более 50 Гц.
• Переменное напряжение – 6 Кв.
• Постоянное напряжение – превышает переменное в 2,4 раза.
• Нагрев жил – максимум +80°С в аварийном режиме.
• Работа в аварийном режиме – максимум 8 часов в сутки или 1000 часов за весь эксплуатационный период.
• Наличие брони.
• При одиночной прокладке не распространяет горение.
• Минимальный радиус изгиба: для многожильных – 7,5 наружных диаметров, для одножильных – 10 наружных диаметров.
• Срок службы – минимум 30 лет.

Как выбрать кабель ВБШв

Чтобы правильно выбрать изделие, нужно рассчитать нагрузку от электроприборов, которые будут к нему подключаться. При этом учитываются не только фактические потребители, но и те, которые могут устанавливаться в будущем. Правильный расчет кабеля ВБШв поможет избежать в дальнейшем дополнительных расходов.

Итак, каждый электроприбор имеет свою потребляемую мощность. Ее указывают в паспорте или на табличке, которая прикреплена к корпусу. Необходимо переписать значения в Ваттах, не забыв учесть абсолютно все. Затем подумайте о том, какие приборы будут еще установлены, добавьте их в список, вычислите общий показатель.

Допустим, что получилось значение 20 тыс. Вт и расчеты ведутся для жилых помещений с однофазной схемой электроснабжения и напряжением 220 В. Одновременно все потребители не работают, поэтому мощность умножается на поправочный коэффициент, который составляет 0,7 (это означает, что работает 70% электроприборов). То есть пиковая мощность потребителей составляет 14 тыс. Вт.

Далее определяется максимальный ток, протекающий по проводнику при пиковой нагрузке. Для этого полученная мощность делится на номинальное напряжение: 14 тыс. Вт на 220 В. Таким образом получаем значение 63,63 А. Оно пригодится при выборе устройства защиты электросети.

Можно резюмировать, что кабель ВБШв – это надежная, многофункциональная продукция. Его целесообразно применять в различных условиях, в том числе и тяжелых. Этот кабель прослужит в течение многих лет при правильной установке и будет показывать исключительную эффективность в эксплуатации.

inkabel.ru

Чем отличается кабель ВБбШв от ВБШв?

На самом деле кабели ВБбШв и ВБШв соврешенно ничем не отличаются друг от друга. То есть – это один и тот же кабель. Только ВБбШв – это устаревшая маркировка, которая сегодня уже практически не используется.

Кабель ВБбШв применяется для доставки электрической энергии в сетях 0,6 кВ. По своему конструктиву кабель представляет медные шины, которые заключены в ПВХ-изоляцию, а так же защитный покров бШв.

Эксплуатационные характеристики кабеля

Бронированный кабель может быть использован в сетях, с частотой питающего напряжения 50 Гц. Спецификация указывает на то, что кабель может быть проложен практически в любой конфигурации.

Причём речь идёт не только о разности высот. Допускается размещение кабеля даже в вертикальном положении. При одиночной прокладке кабель абсолютно невосприимчив к огню.

В случае использования группой прокладки необходимо использование огнезащиты. Существуют модификации кабеля в которых токоведущие шины являются наборными.

Это позволяет повысить гибкость кабеля, что положительным образом сказывается на скорости монтажа.

Необходимые условия эксплуатации кабеля ВБШв

Выгодным преимуществом именно этого кабеля является возможность прокладки в среде, температура которой опускается вплоть до -15 градусов по Цельсию. Всё, что ниже требует дополнительного прогрева кабеля.

Однако при температурах в — 40 градусов вести монтаж кабеля даже с подогревом запрещается.

Ниже приведён список разрешенных температур для кабеля:

• рабочий диапазон – от -50 до +50 градусов;
• максимально допустимая влажность при температуре в 38 градусов – 98%;
• длительная температура, которая не наносит фатального вреда кабелю – 70 градусов.

Другие технические характеристики удивляют даже профессионалов. Допустимая нагрузка на кабель – 50 Н/квадратный миллиметр. Именно по этой причине и допускается монтаж в любой плоскости.

Гарантийное обслуживание кабеля осуществляется в течение трёх месяцев с момента завершения установки (полного ввода в эксплуатацию). Причём со дня производства кабеля не должно пройти более, чем 3 года.

Срок годности кабеля достигает 15 лет (прокладка в земле и на эстакадах), и 25 лет – при прокладке в специализированных траншеях.

Профессиональный электрик наглядно продемонстрирует, какие инструменты значительным образом уменьшат количество времени, которое необходимо для монтажа:

По материалам: http://roselectrika.ru/magazin/folder/kabel-vbbshv

euroelectrica.ru

вббшв и вббшвнг, расшифровка и технические характеристики, медный бронированный, силовой

Бронированный кабель обладает хорошей прочностью и длительным сроком службы Любая работы должна выполняться не только быстро и качественно, но труд не должен быть напрасным. Это значит, что произведенные работы должны быть выполнены надолго. Это относиться и к монтажу различных электросетей. В данном случае важную роль играет правильный подбор материала, посредством которого будут производиться работы. Проще говоря, необходимо осуществить правильный выбор кабелей (диаметр – сечение) для проведения работ.

ВБбШв кабель бронированный: расшифровка аббревиатуры и конструкция

Для передачи электроэнергии на различные расстояния, используют токоведущие проводники в виде кабелей. Согласно некоторым факторам и условиям эксплуатации, для корректной и долговечной работы кабелей, для прокладки используют бронированные модели. Благодаря своим характеристикам, отлично себя зарекомендовали кабели следующих марок: ВБбШВ, ВБбШВнг, ВбШВ, ВбШ и ВБбШ.

Расшифровка аббревиатуры кабеля:

• В – изоляция находящаяся внутри изготовлена и ПВХ – пластиката;
• Бб – стальная броня из лент;
• Шв – оболочка снаружи в виде поливинилхлоридного шланга.

Согласно техническим характеристикам и условий использования, данный кабель имеет следующую конструкцию. Токопроводящая жила из меди. В свою очередь жилы подразделяются на четыре вида и могут быть в виде одной проволоки, состоять из нескольких проволок, быть секторными или круглыми.

Бронированный ВБбШв кабель может отличаться по толщине

Далее идет изоляция непосредственно самих жил, поясная изоляция, экран, металлический экран, броня, прослойка и наружная оболочка. Согласно правилам ГОСТ, маркировка каждой жилы по цвету соответствует установленным стандартам.

Обратите внимание! При отсутствии вначале аббревиатуры буквы (А), можно понять что жилы кабеля медные.

Бронирование кабеля состоит из двух, уложенных внахлест стальных лент. Таким образом, стыки нижнего слоя брони перекрываются верхним слоем.

Технические характеристики кабеля ВБбШв

Под техническими характеристиками кабеля подразумевают все свойства, которыми обладает данный вид изделия. Согласно модификации и области применения, они могут отличаться.

Основные параметры:

• Климатические условия;
• Температура работы;
• Частота и сила тока;
• Стойкость к механическому воздействию;
• Срок службы.

Согласно использованию кабеля в различных климатических условиях, кабели подразделяют на два типа, которые обозначаются аббревиатурами УХЛ (умеренно – холодный климат), и Т (тропический климат).

Данный кабель делится на виды по способу размещения. Например кабели первой категории имеют возможность размещения на открытых пространствах, а кабели пятой используют в помещениях, в которых высокая относительная влажность и нет возможности ручной регулировки.

Оптимальной рабочей температурой для кабелей ВБбШв, являются значения от -50 до +50 градусов Цельсия.

Влажность воздуха (относительная), при температуре +350С, не должна превышать значения более 98%.

Обратите внимание! Правилами разрешен монтаж кабеля без осуществления прогрева при температуре +150С.

При проведении испытаний, в зависимости от сечения кабеля установлены параметры рабочего напряжения, которые варьируются от 0,66 кВт до 1 кВт.

При правильном хранении, кабель имеет эксплуатационный период до 30 лет. Гарантия на изделие составляет 5 лет.

Кабель ВБбШв: область применения и производитель

Благодаря своим свойствам и особенностям, данные кабели прокладываются в местах с повышенными мерами безопасности и возможными механическими нагрузками.

При покупке кабеля ВБбШв следует проверить его на наличие повреждений

Кабель используется для:

• Монтажа внутри помещений;
• Установки в траншеях;
• Укладки в кабельканалах;
• Прокладки по эстакадам.

Стоит отметить, что данные кабели можно использовать не только для передачи переменного напряжения, но и для подачи постоянного. В этом случае используют только одножильные модели.

Важно знать! Кабели марки ВБбШв, используют только для монтажа стационарных электросетей.

Данные кабели применяют и для прокладывания частных сетей. Например, можно проложить кабель от дома к любой постройке на участке.

В настоящее время производителей данной марки кабеля насчитывается около десятка. Но как и любую другую продукцию подделывают. Поэтому, чтобы обезопасить себя от приобретения некачественного товара стоит знать самых известных производителей.

Медный силовой провод производят:

• Кавказкабель;
• Кольчугинский зваод;
• Псковкабель;
• Севкабель;
• Уралкабель;
• Камкабель;
• Энергокабель.

Данные производители, занимают прочные позиции на рынке и давно зарекомендовали себя качеством своей продукции.

Небольшая хитрость, проверить купленный кабель на качество, достаточно легко, нужно просто измерить сечение жил, оно должно соответствовать техническим характеристикам изделия.

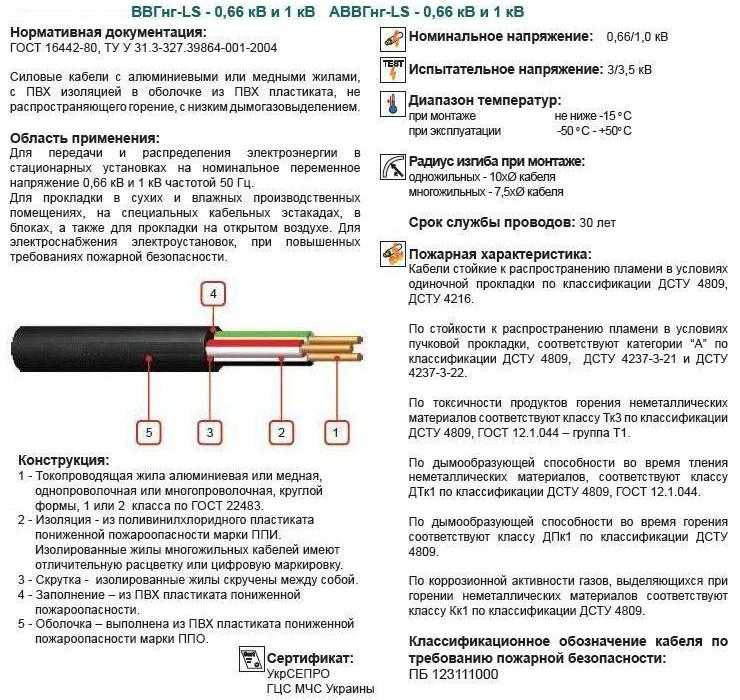

Медный кабель ВВГнг: характеристики

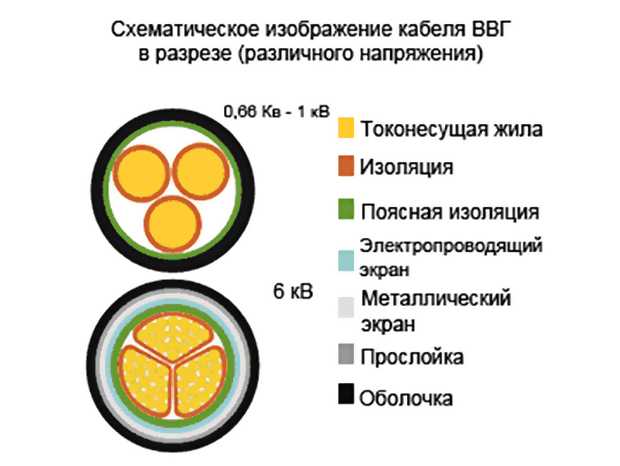

Самым распространенным в применении, является кабель с маркировкой ВВГнг. Обладая отличительными свойствами, данный кабель имеет возможность использования в различных установках и электросетях.

Характеристики медного кабеля ВВГнг следует уточнить при покупке у продавца

Кабель состоит из:

• Медные жилы:
• Оболочка.

Данный вид силового провода применяется для подключения стационарных электрических установок, которые работают на напряжении от 0,6 до 6 кВт, при номинальной частоте 50 Гц.

Являясь универсальным, кабель можно использовать для прокладывания в сухом или влажном помещении, на максимальной высоте, которая составляет 4300м.

Аббревиатура изделия расшифровывается следующим образом. В – винил, в – винил, г – голый. Согласно маркировке, кабель состоит из внутренней и внешней поливинилхлоридной оболочки с медными жилами, и отсутствующей брони.

Обратите внимание! Последние буквы в аббревиатуре означают, что провод не поддерживает горение.

Токопроводящая жила, имеет моно или многопроволочную конструкцию. Максимальное количество жил в кабеле составляет 6 штук. В многопроволочной жиле, отдельные провода скручены между собой.

Характеристики бронированного кабеля (видео)

Использование различных видов кабелей и проводов, направленно не только на промышленность, многие являясь многофункциональными, используются и для монтажа частных электросетей.

Добавить комментарий

6watt.ru

Силовой кабель ВБбШв: технические характеристики, расшифровка

Разнообразие задач по обеспечению энергией различных объектов промышленного и жилого сектора создала необходимость производства универсального проводника. Разнообразные условия применения. Электрическая, механическая прочность должна сочетаться с возможностью подбора необходимой гибкости. Кабель ВБбШб соответствует предъявляемым требованиям.

Статья ознакомит с основными техническими, эксплуатационными характеристиками. Рассмотрены конструктивные элементы, особенности расшифровки маркировки.

Общее понятие, расшифровка марки

Маркировка и устройство силового бронированного ВБбШв, нормированного ГОСТ 16442-80, представляет собой:

• В — первая буква марки – материал защиты жил, поясной изоляции, защитного покрова

Конструкция от центра к краям состоит из следующих элементов:

• Гибкая или жесткая, круглой, или у некоторых сечений, сегментной формы;
• Винил жилы, толщина определяется рабочим напряжением, сечением токопровода;
• Поясная защита из виниловых лент или сплошная, толщина.

Затем следует защитный покров типа БбШб, что согласно ГОСТ 7006-72 означает:

• Б – броня из двух спирально уложенных, перекрывающихся стальных полос толщиной 0,3 мм каждая, допускается увеличение до 0,5;
• б – без амортизационной подушки между броней и поясной изоляцией;
• Шб – поверх брони ложится виниловый шланг защитного покрова.

Дополнительные улучшенные свойства:

• Т — обозначает тропическое исполнение, слабую подверженность действию грибков, гниению в теплых, сырых местах;
• нг-LS – применен пластикат, понижающий горючесть «нг», уменьшения выделение газа, дыма при тлении, обозначит изображение «LS».
• (ож) – символы в скобках описывают монолитную, одинарную конструкцию жилы. Отсутствие этих букв указывает, что проводник скручен из тонких проволок.
• П — обозначает плоскую конструкцию. Если она не указана – профиль сечения круглый.

Пластмассовый защитный шланг должен быть герметичным, не должен распространять горение, быть стойким к деформации повышенной температурой.

Технические параметры, условия нормальной эксплуатации

Совокупность электрических и механических свойств примененных при изготовлении материалов определяют характеристики, требования эксплуатации. Все параметры должны соответствовать нормам ГОСТ.

Проводник

Медный проводник может быть монолитной конструкции, жестким или гибким, скрученным из большого числа тонких проволочек. Класс гибкости определяет область применения. Стационарные прокладки выполняются, чаще, жесткими проводниками. Подключение установок, механизмов лучше делать гибким. ВБбШв ГОСТ назначил стандартные значения номинального сечения из диапазона 1,5 ÷ 240 мм2. Количество проводников 1 — 5. Нулевая, заземляющая жилы могут иметь меньший, по отношению к основной, диаметр. Эти жилы выделяются синей или желто-зеленой расцветкой изоляции.

Наименование жилыНоминальное сечение, мм2

Основная	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Нулевая	1.5	1.5	25	4	6	10	16	16	25	35	50	70	70	95	120
Заземления	1	1.5	2.5	2.5	2.5	4	6	10	16	16	25	35	50	50	70
Номинальное сечение нулевой и заземляющей алюминиевой жилы должно быть не менее 2,5 мм2.

Материал, поперечное сечение определяет сопротивление проводника электрическому току. Удельное сопротивление электротехнической меди по ГОСТ равна 1,72х10-8 Ом/м. Стандартные значения сопротивления 1 км длины, при 20 °С:

Номинальное сечение, мм2	1.5	2.5	4	6	10	16	25	35	50	70	95	120	150	185	240
Сопротивление жилы, Ом	12.1	7.41	4.61	3.08	1.83	1.15	0.73	0.52	0.39	0.27	0.19	0.15	0.12	0.1	0.08

Номинальное значение сопротивления ограничивает ток при рабочем напряжении, тем самым мощность подключаемой нагрузки. Превышение тока, или максимальной мощности нагрузки, вызывает нагревание жилы.

Изоляция

Защищает кабель ВБбШв от электрического пробоя высоким напряжением. Механические свойства определяют прочность, способность противостоять горению, гниению. Толщина слоя нормируется номинальным напряжением, сечением проводников.

Номинальное напряжение, кВ0.66136

Номинальное сечение жилы мм2	1-2,5	4 и 6	10 и 16	25 и 35	50	1-2,5	4-16	25 и 35	50	70	95	120	150	185	240	6 – 240	10 – 240
Номинальная толщина изоляции, мм	0.6	0.7	0.9	1.1	1.3	0.8	1,0	1.2	1.4	1.4	1.5	1.5	1.6	1.7	19	2.2	3.4

Пучок изолированных проводников объединен поясным слоем толщиной 0,9 мм.

Толщина стенок наружного шланга, укрывающего броню, определена диаметром пояса:

Диаметр кабеля по поясной изоляции, ммДо 2020-3030-4040-5050-60От 60

Минимальная толщина наружного покрова, мм	1.8	2	2.2	2.4	2.6	3.1

Сопротивление изоляции нормируется пересчетом на 1 км длины кабеля при 20 °С.

Номинальное сечение жилы мм21 – 1,52,5 – 46От 10

Электрическое сопротивление изоляции, мОм, не менее	12	10	9	7

Механические свойства, конструкция токопроводящей жилы, ограничивают изгиб кабеля при прокладке радиусом, кратным наружному диаметру:

• Одножильного – 10;
• Многожильного – 7.5.

Тепловые режимы

Пластикат должен сохранять свои свойства нагреваясь проходящим по проводнику током.

Температура не должна превышать значений, °С:

• Допустимая неограниченное время максимальная рабочая, +70;
• Аварийная, не более 8 часов подряд, +80;
• Чрезвычайная, при протекании тока короткого замыкания не более 4 секунд, +160.
• Нормальна эксплуатация в диапазоне, -50 ÷ +50
• Монтаж запрещен без обогрева мест работы и материалов, если холоднее, -15.

Срок службы 30 лет.

Применение

Основное назначение — работа в сетях передачи, распределения энергии стационарных установок. Номинальные напряжения тока частотой 50 Гц подключенных сетей может быть 0,66; 1; 3 и 6 кВ.

Надежность конструкции позволяет прокладку в помещениях любой категории. Разрешена прокладка в кабельных шахтах, туннелях, каналах канализации. Допускается траншейная прокладка, использование на открытом воздухе. Подвешивая кабель, нужно принять меры предотвращения возникновения больших растягивающих усилий.

Высокая стоимость ограничивает применение в сфере частного жилья.

vseotoke.ru

Кабель ВБбШВ — описание, технические характеристики

Описание кабеля ВБбШв

Кабель ВБбШв из класса силовых с медной жилой, снабжен прочной и негорючей пластикатовой оболочкой, надежной изоляцией; применяется в качестве устройства, передающего и распределяющего электроэнергию в стационарных установках. Оптимальное функционирование — при частоте 50 Гц и напряжении в пределах 0.66 — 1 кВ.

Область применения кабеля ВБбШв

Этот силовой кабель находит широкое применение в промышленности, в строительстве, на стратегических объектах и в быту.

Информация по приобретению кабеля ВБбШв

Проект «RuCabel» рад предложить Вам возможность оптовой закупки по оптимальной цене.

Условия эксплуатации кабеля ВБбШв

Отмечается, что кабель хорошо зарекомендовал себя в составе установок внутри и вне помещений различного класса опасности.

Расшифровка ВБбШв

Аббревиация иллюстрирует структуру кабеля, в которую входят: «В» — поливинилхлоридный изоляционный слой для жил; «Бб» — защитная броня-оплетка в виде пары стальных лент; «Шв» — верхний кожух из ПВХ-материала.

Конструкция кабеля ВБбШв

В структуре данного силового кабеля выделяются следующие слои.

• Токопроводник в виде медной жилы, которая по своей структуре может быть как однопроволочной, так и многопроволочной.
• Жилы «одеты» пластикатовой изоляцией.
• В качестве заполнителя свободного пространства между жилами используется легкий герметик — невулканизированная резина.
• Броня устройства представляет собой двойную ленту из стали (оцинкованной или неоцинкованной).
• Оболочка, покрывающая конструкцию, прочная, ПВХ-пластикатовая.

Технические характеристики кабеля ВБбШв

Unom — от 0.66 до 1 (6) кВ. Номинальная частота — 50 Гц. Pежим работы, t — от -50 °C до +50 °C. Относительная влажность воздуха (при t0 +35 °C) – до 98%; Срок эксплуатации: 30 лет. Гарантия: 5 лет (со дня начала эксплуатации). Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.

Tmax допуст нагрева жил: — в процессе работы: +70 °C; — в аварийном состоянии: до +80 °C. — при коротком замыкании: +160 °C.

Rmin изгиба в процессе прокладки: — для одножильных кабелей — 10 наружных ∅; — для многожильных кабелей — 7,5 наружных ∅.

Строительная длина: — при сечении от 2,5 мм2 до 16 мм2 — 450 м. — при сечении от 25 мм2 до 70 мм2 — 300 м. — при сечении от 95 мм2 и выше — 200 м.

Нагляднее в таблице:

Монтажные работы

ВБбШв нежелательно подвергать сильному механическому воздействию во избежание деформации и повреждений. Прокладывать его разрешается практически по любым трассам, в том числе наклонным. В закрытом пространстве, в помещениях специального назначения (метрополитен, бункеры, склады), по воздуху, в пожароопасных местах (шахты) монтировать можно. В грунт укладка возможна лишь при соблюдении надлежащих мер предосторожности. При одиночном типе прокладки горение не поддерживается.

Обозначение в нормативных документах

Производство данного вида кабеля в РФ регламентировано ГОСТ 15150-69 и 1508-78. Коды ОКП для изделий следующие: для рассчитанных на 0.66 кВ — 35212241; для рассчитанных на 1 кВ — 35337131.

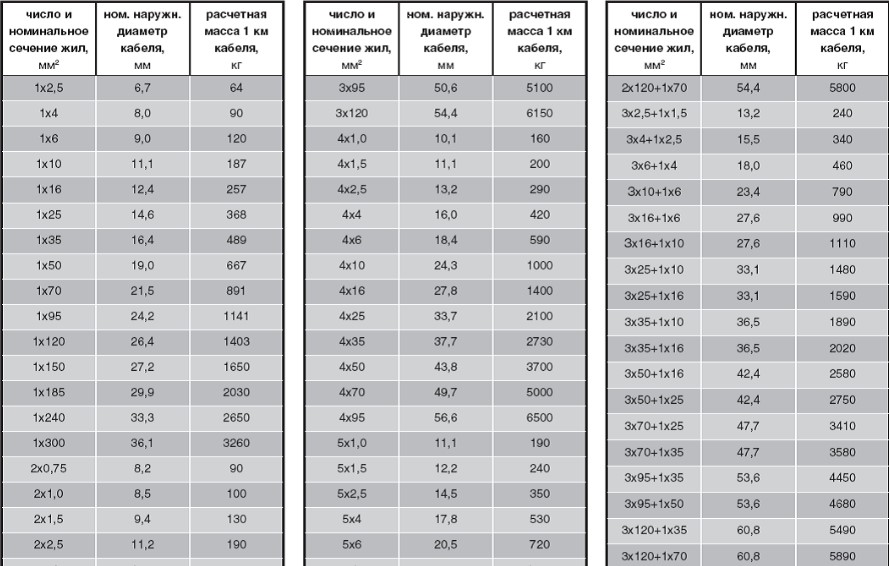

Расчетная масса кабеля ВБбШв

Число жил и номинальное сечение, мм2	Наружный диаметр кабеля, мм	Масса 1 км кабеля, кг
		346 423 569 703 953 1306 1899 2437 3342 4320 5618 6901 8438 10206 1306
1. 5 2.5 4 6 10 16 25 35 50 70 75 120 150 185 240	14.3 15.4 17.6 18.9 21.0 23.5 27.8 30.6 35.4 38.0 42.0 45.6 49.4 53.4 59.8

Пожарная безопасность

В составе ВБбШв находятся негорючие пластикатовая оболочка и изоляция, часто используется в помещениях промышленного и бытового назначения с повышенным уровнем требований к пожарной безопасности. При правильном монтаже он не распространяет пламени и не образует дыма.

www.rucabel.ru

Кабель марки ВБбШв — описание, расшифровка маркировки, область применения!

Статьи По Теме

Кабель марки ВБбШв представляет собой приспособление, которое относится к категории бронированных силовых кабелей. Он используется для передачи, а также последующего распределения переменного и постоянного электрического тока в различных установках неподвижного типа. Купить ВБбШв можно по ссылке http://baltikkabel.ru/katalog/15-silovoj-bronirovannyj-kabel/37-vbbshv у нашего партнёра.

Кабель ВБбШв описание

Изделие оснащено специальным ПВХ-шлангом, а также прочными жилами, изготовленными из меди, и отличается повышенной надежностью. Благодаря брони из стали данный провод можно эксплуатировать даже в достаточно суровых условиях, ведь он имеет защиту от различных повреждений механического характера за исключением растягивания.

Как правило, его эксплуатируется в течение не менее тридцати лет. Он подходит для прокладки не только в различных помещениях, но еще и в достаточно глубоких каналах либо траншеях. Особенно часто его используют в тех случаях, когда требуется обеспечение надежной пожаробезопасности, ведь он не распространяет пламя.

Кабель ВБбШв расшифровка

Высококачественный кабель ВБбШв расшифровка маркировки:

1. Отсутствие вначале буквы А указывает на то, что провод состоит из медных жил, состоящих из одной или нескольких проволочек. Сечение может быть круглой либо овальной формы;
2. В – в качестве изоляционного материала используется поливинилхлорид;
3. Б – кабель имеет специальную броню, изготовленную из двух отдельных спиральных лент с оцинкованной поверхностью толщиной 0,3 мм. Наружным покровом кабеля является плотная оболочка из ПВХ. Верхняя лента закрывает все щели, образованные между витками жизней ленты. За счет такой брони провод данной марки подходит для применения в суровых климатических условиях;
4. б – этот индекс указывает на то, что в изделии под броней отсутствует подушка, которая предназначается для надежного предохранения деталей защитного покрова от различных механических повреждений, а также постепенного коррозионного разрушения;
5. Шв – показатель наличия специального защитного покрова, представляющего собой плотную шланговую оболочку, изготовленную из высококачественного поливинилхлорида.

Конструкция изделия:

Кабель ВБбШв состоит из следующих элементов:

1. Медные тонконесущие жилы из разного количества проволок и различной формы, от чего зависит сопротивление кабеля ВБбШв;
2. ПВХ-изоляция;
3. Изолированные скрученные жилы;
4. Поясная изоляция;
5. Специальный защитный покров.

Данное приспособление – это отличный вариант для прокладок в самых различных условиях.

Информация подготовлена при поддержке нашего партнёраТД БалтикКабель в рамках программы » Своими руками»

lgz-moscow.ru

---

• Подшивка карнизов крыши варианты
• Как утеплить окна на зиму своими руками деревянные
• Сгоны для труб размеры
• Схема подключения переключателя
• Теплицы своими руками самые лучшие проекты
• Сайдинг гранд лайн отзывы
• Дом из пеноблоков плюсы и минусы
• Шлифовальные машинки
• Гиттер сетка
• Крыльцо в частном доме
• Водоснабжение частного дома из скважины с гидроаккумулятором схема

Кабель ВБбШвнг: расшифровка маркировки и конструкция

Среди всего многообразия кабельно-проводниковой продукции, используемой при электромонтажных работах, довольно часто встречаются бронированные изделия. Среди них следует отметить кабель ВБбШвнг, с повышенной степенью защиты от механических и других повреждений. Надежная бронь позволяет прокладывать кабельные трассы в самых сложных условиях, в том числе и с негативными влияниями агрессивной среды. Единственным недостатком такой продукции считается повышенный удельный вес кабеля ВББШВНГ, который не играет решающей роли и не оказывает отрицательного влияния на ход выполнения работ.

Содержание

Расшифровка ВБбШвнг

Несмотря на разнообразие модификаций этого проводника, основные элементы, тип и состав защитного покрытия, используемые материалы и прочностные характеристики остаются неизменными.

Полное название и общая расшифровка кабеля означает, что он бронированный силовой, состоящий из медных жил в изоляции ПВХ, защищенных броней и помещенных в оболочку ПВХ, устойчивую к горению. Характеристики кабеля определяются по ГОСТ 16442-80.

В связи с этим, аббревиатура ВБбШвнг и полная расшифровка кабеля будут выглядеть следующим образом:

• В – соответствует пластиковой изоляции отдельных проводов, материалом которой служит ПВХ.
• Б – наличие брони, в конструкцию которой входят две ленты, изготовленные из стали.
• б – без подушки. Она устанавливается в некоторых типах кабелей и защищает все, что находится под ней, от негативного воздействия металлических частей брони.
• Швнг – защита из шланга ПВХ, сделанного методом прессовки с пониженной горючестью.

Конструкция

Основным конструктивным элементом являются токопроводящие медные жилы, изготовленные в одно- или многопроволочном варианте в форме круга или сектора. Следовательно, диаметр кабеля зависит от количества жил. Они заключаются в изоляцию из ПВХ-пластиката. От этого показателя и от разновидности брони, зависит и масса единицы изделия.

В многожильных кабелях изоляция каждой жилы должна отличаться или собственным цветом, или нанесенными цифрами в виде маркировки, начиная с нулевой отметки. На изоляцию проводников земли наносится окраска желто-зеленого цвета, а нулевые окрашиваются в светло-синие или голубые оттенки. При цифровой маркировке заземляющая жила соответствует цифре «0».

При наличии круглой формы изолированных жил, они скручиваются в определенном направлении. Это направление может изменяться в кабелях, рассчитанных на напряжение до 1 кВ. Сверху такая скрутка обматывается специальной пленкой, ленты которой должны перекрывать друг друга. Кабели могут изготавливаться и без использования ленты, если жилы смогут сохранить свою подвижность, а оболочка будет отделяться от изоляции свободно, без нарушений и повреждений.

В данном случае броней выступает специальное покрытие «БбШв», определенное ГОСТом 7006. В его состав входят две ленты из оцинкованной стали, покрытые сверху шлангом из ПВХ-пластиката, обеспечивающего защиту и обладающего повышенной устойчивостью к горению.

Применение и срок службы

Данное изделие имеет специфические технические характеристики, позволяющие использовать ВБбШвнг во всевозможных помещениях, а также в тоннелях, шахтных сооружениях и на открытом пространстве. Не допускается укладка изделий в блоках, следует избегать сильных растяжек. Для ВБбШвнг вполне подходят места с любой степенью воздействия коррозии, и на его эксплуатацию совершенно не влияют блуждающие токи.

Если кабель прокладывается в одиночном варианте, то он не будет распространять горение, поэтому его нередко используют в местах с повышенной взрыво- и пожарной опасностью. Если кабель с броней медный, то он не будет распространять горение даже будучи проложенным в пучках.

Основные эксплуатационные качества продукции ВБбШвнг:

• Укладка этих изделий возможна в температурном диапазоне окружающей среды от -50^{С до +50С. Кабели сохраняют работоспособность даже при относительной влажности воздуха 98%, при +35С.}
• Величина электрического сопротивления отдельных проводов действию постоянного тока имеет стандартные параметры, определяемые ГОСТом 22483.
• Нормы сопротивления изоляционного покрытия на каждый токоведущий провод рассматриваются из расчета 1-го километра длины кабеля при +20^{С. Минимальный показатель для разных видов жил составляет: при сечении 1,5 и 2,5 мм2 – 12 Мом; 4 мм2 – 10 Мом; 6 мм2 – 9 Мом; от 10 до 240 мм2 – 7 Мом.}
• При испытаниях с участием переменного напряжения, кабель ВБбШвнг, рассчитанный на 0,66 кВ, подвергается испытательному действию напряжения в 3 кВ. Если номинал составляет 1 кВ, то испытательное напряжение будет уже 3,5 кВ.

В случае соблюдения всех условий и рекомендаций, нормальная эксплуатация кабеля гарантируется в течение 5 лет с начала работы. Общий минимальный срок службы составляет 30 лет.

Особенности работы с кабелем ВБбШвнг

Срок работы кабеля ВБбШвнг во многом определяется условиями его использования, правильным выполнением установленных норм. Допускается самое большое напряжение при номинале 0,66 кВ, которое составляет 0,72 кВ, а при номинале 1 кВ – 1,2 кВ.

Выбор и дальнейшее использование данной продукции осуществляется в соответствии с «Едиными техническими указаниями по выбору и применению электрических кабелей». Согласно этому документу, наиболее рациональным считается укладка их в землю, то есть, в траншеи. Одновременно должны соблюдаться нормативные «Правила устройства электроустановок» и утвержденный проект.

При температуре -15^{С и выше не требуется заранее прогревать изделия перед укладкой. Значение минимального изгиба для многожильных изделий составляет не менее 7,5 Dн, а для одножильных – не менее 10 Dн. Единица Dн соответствует наружному диаметру кабеля (мм).}

Большое значение имеет соблюдение установленных температурных режимов. Так, значение длительно допустимой температуры нагрева жил во время работы не должно быть более 70^{С. В процессе короткого замыкания этот показатель составляет максимум 160С. Сам процесс не должен продолжаться более 4 секунд. Для аварийного режима установлен предельный показатель 80С. В таких случаях продолжительность работы не превышает 8 часов за сутки и 1000 часов на протяжении всего срока эксплуатации кабеля.}

Кабель АВВГ

Что такое кабель: виды, назначение, марки

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Расшифровка маркировки проводов и кабелей

Виды и маркировка кабелей + расшифровка маркировки

Кабель силовой бронированный ВБбШвнг-лс 0,66/1кВ

Основным преимуществом данного кабеля является наличие в нем специальной защитной брони электрической части кабеля от воздействия на нее различных механических и агрессивных сред в местах его прокладки открытым или подземным способом. Такими местами являются: станции метро, ​​тоннели, подземные шахты, рудники, всевозможные каналы, коллекторы, кабельные полы, производственные сухие и влажные (даже частично затапливаемые) помещения и т. д.
Самый востребованный кабель в этой номенклатуре, ВБбШв сечением 3х16, 3х25, 3х35, 3х50, 3х70, 3х95, 3х120, 3х150, 3х185, 3х 240, 4х16, 4х25, 4х35, 4х50, 4х70, 4х95, 4х120, 4х240 цена зависит от двух факторов это сечение жилы и диаметр.

Расшифровка маркировки кабеля ВБбШвнг-ЛС
Б – изоляция из негорючего ПВХ пластиката с пониженным дымовыделением.
Б – броня из оцинкованных стальных полос.
б – без подушки, являющейся внутренней частью защитного кожуха, накладываемого под броню с целью предохранения находящегося под ней элемента от коррозии и механических повреждений броневыми планками.
Шв – оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низким газовыделением при горении.
нг – не распространяет горение.
LS – пониженное дымовыделение при сгорании.

Конструкция:
Кабель бронированный ВБбШвнгд изготавливается из круглой медной жилы, как однопроволочной, так и многопроволочной, покрытой изоляционным слоем из поливинилхлоридного пластика, а также стальными бронелентами, и еще одним слоем ПВХ внешнее покрытие. Помимо растягивающих нагрузок, бронированный кабель обладает высокой стойкостью и надежностью по отношению к механическим воздействиям и влиянию внешней среды.

ВБбШв с индексом «нгд» означает, что кабель не поддерживает горение и не распространяет дым. Благодаря этой особенности, появившейся в связи со специальной технологией изготовления оболочки и наружного покрытия кабеля, ВБбШв применяют в местах с повышенной пожароопасностью, в плинтусных коробах и коробах, в пластиковых гофрированных трубах и для устройство проводки внутри стен и через потолки.

Область применения:
Кабель ВБбШв позволяет проводить электрические внутренние сети в административных зданиях, жилых помещениях, производственных комплексах, а также наружные сети в грунте и специальных траншеях, по стенам сооружений и зданий, в металлических трубах и пластиковых каналах. Благодаря высоким показателям защиты ВБбШв можно устанавливать в местах с повышенным риском механических повреждений, а также при загрязнении атмосферы пылью или химическими веществами. Высокая влажность воздуха также не помеха для эксплуатации бронированного кабеля – он выдерживает влажность до 98%, при этом не подвергаясь коррозии. Срок службы кабеля ВБбШв до 30 лет без ремонта и замены.

Применяется для прокладки в грунте (в траншеях) с любым уровнем коррозионной активности, независимо от наличия блуждающих токов. Именно стальная броня позволяет использовать кабель в агрессивной среде и в условиях механических воздействий. Применяется в сухих и влажных помещениях, в подземных сооружениях, частично затапливаемых зданиях с различными агрессивными условиями. А также на открытом воздухе, в условиях неустойчивого грунта, если кабель не подвергается значительным растягивающим усилиям. Может применяться для кладки в пожароопасных и взрывоопасных помещениях, так как не воспламеняется при одиночной кладке

Технические характеристики:

Количество и номинальное сечение токонесущих жил, сечение	Наружный диаметр троса, мм	Допустимые токовые нагрузки при переменном токе		Диапазон рабочих температур, °С	Минимальный радиус изгиба при укладке, мм	Толщина изоляции фаз, мм	Вес кабеля, кг
		воздух	почва
1х35	19	147	163	-50 + 50	190	1,2	700
1х50	21	179	194	-50 + 50	210	1,4	860
1х70	23	226	237	-50 + 50	226	1,6	1120
1х95	25	280	285	-50 + 50	250	1,6	1420
1х120	25	326	324	-50 + 50	250	1,6	1600
1х150	27	373	364	-50 + 50	270	1,8	1920
1х185	29	431	412	-50 + 50	290	2	2320
1х240	32	512	477	-50 + 50	320	2,2	2930
2х1,5	15	21	27	-50 + 50	112,5	0,8	310
2х2,5	16	27	36	-50 + 50	120	0,8	350
2х4	18	36	47	-50 + 50	135	1	430
2х6	19	46	59	-50 + 50	142,5	1	500
2×10	20	63	79	-50 + 50	150	1	600
2×16	22	84	102	-50 + 50	165	1	760
2×25	24	112	133	-50 + 50	180	1,2	1040
2×35	26	137	158	-50 + 50	195	1,2	1270
2×50	29	167	187	-50 + 50	217,5	1,4	1590
2×70	28	211	231	-50 + 50	210	1,4	1880
2×95	32	261	279	-50 + 50	240	1,6	2470
2×120	34	302	317	-50 + 50	255	1,6	2980
2×150	37	346	358	-50 + 50	277,5	1,8	3590
3×1,5	16	21	27	-50 + 50	120	0,8	340
3×2,5	16	27	36	-50 + 50	120	0,8	390
3×4	18	36	47	-50 + 50	135	1	490
3×6	19	46	59	-50 + 50	142,5	1	570
3×10	21	63	79	-50 + 50	157,5	1	730
3×16	22	84	102	-50 + 50	165	1	830
3×25	25	112	133	-50 + 50	187,5	1,2	1170
3×35	28	137	158	-50 + 50	210	1,2	1510
3×50	31	167	187	-50 + 50	232,5	1,4	1930
3×70	34	211	231	-50 + 50	255	1,4	2690
3×95	36	261	279	-50 + 50	270	1,6	3540
3×120	39	302	317	-50 + 50	292,5	1,6	4300
3×185	48	397	405	-50 + 50	360	2	6460
3х150	42	346	358	-50 + 50	315	1,8	5130
3×240	52	472	471	-50 + 50	390	2,2	8100
3×2,5+1×1,5	17	27	36	-50 + 50	127,5	0,8	440
3×4+1×2,5	19	36	47	-50 + 50	142,5	1	550
3×6+1×4	21	46	59	-50 + 50	157,5	1	650
3×10+1×6	23	63	79	-50 + 50	172,5	1	830
3×16+1×10	24	84	102	-50 + 50	180	1	1090
3×25+1×16	28	112	133	-50 + 50	210	1,2	1540
3×35+1×16	30	137	158	-50 + 50	225	1,2	1860
3×50+1×25	33	167	187	-50 + 50	247,5	1,4	2400
3×70+1×35	38	211	231	-50 + 50	285	1,4	3150
3×95+1×50	41	261	279	-50 + 50	307,5 ​​	1,6	4090
3×120+1×70	43	302	317	-50 + 50	322,5	1,6	5070
3×150+1×70	48	346	358	-50 + 50	360	1,8	5980
3×185+1×95	53	397	405	-50 + 50	397,5	2	7490
4×1,5	16	19	25	-50 + 50	120	0,8	380
4×2,5	17	25	33	-50 + 50	127,5	0,8	450
4×4	19	33	43	-50 + 50	142,5	1	560
4×6	21	42	54	-50 + 50	157,5	1	670
4×10	23	58	73	-50 + 50	172,5	1	870
4×16	23	78	94	-50 + 50	172,5	1	1140
4×25	37	104	123	-50 + 50	277,5	1,2	1630
4×35	29	127	146	-50 + 50	217,5	1,2	2040
4×50	33	155	173	-50 + 50	247,5	1,4	2610
4×70	38	196	214	-50 + 50	285	1,4	3500
4×95	41	242	259	-50 + 50	307,5 ​​	1,6	4580
4×120	43	280	294	-50 + 50	322,5	1,6	5560
4×150	48	321	332	-50 + 50	360	1,8	6730
4×185	53	369	376	-50 + 50	397,5	2	8380
5×1,5	17	19	29	-50 + 50	127,5	0,8	430
5×2,5	18	25	33	-50 + 50	135	0,8	510
5×4	21	33	43	-50 + 50	157,5	1	650
5×6	22	42	54	-50 + 50	165	1	780
5×10	24	58	73	-50 + 50	180	1	1030
5×16	26	78	94	-50 + 50	195	1	1390
5×25	30	104	123	-50 + 50	225	1,2	1970
5×35	33	127	146	-50 + 50	247,5	1,2	2490
5×50	37	155	173	-50 + 50	277,5	1,4	3230

расшифровка маркировки, назначение, плюсы и минусы

Содержание статьи:

• Разновидности и особенности электрических кабелей
• Основные типы электрических проводов
• Разновидности электрических кабелей

Электрический кабель вещь незаметная, но нужная в доме. Обеспечивает освещение, электроприборы, отопление и подогрев воды и многое другое. Видов, типов и видов исчисляются сотнями. Новичку достаточно знать самые популярные модели.

Разновидности и особенности электрических кабелей

Кабель — изделие, состоящее из трех и более изолированных жил.

Понятия электрический кабель и провод следует разделять хотя бы потому, что показатели мощности у них разные.

Кабель — изделие, в котором объединены три или более изолированных жилы. Имеют дополнительную защиту из специальных материалов: пергамента, свинца или резины.

Провод Эл — изделие, состоящее из жил, объединенных общей оболочкой. Их количество может быть от одного до пяти.

Жил в электропроводке

Жила часто делается из меди, так как проводимость тока у этого металла высокая. Бывает монолитным или состоит из тонких проволок. Медный тип многожильного провода прочнее и предпочтительнее для проводки, так как будет большая проводимость тока при минимальном нагреве.

Есть один большой минус: неудобство использования. Скрутка жил не дает полного соединения, в отличие от монолитной конструкции. Трение при скручивании приводит к разрыву, сечение уменьшается. В таких случаях используйте соединительные детали (коннекторы) с резьбовыми хомутами.

Без соединений и креплений не обойтись. Однако многожильные провода при скреплении вместе выглядят неаккуратно и криво лежат. Открытая коробка тоже не вариант, так как токопроводящие части выпадают.

Электрическая изоляция

Отличие кабеля от провода

Изоляционная оболочка кабеля изготовлена ​​из поливинилхлорида (ПВХ). Этот материал защищает потребителя от нежелательного контакта с токопроводящими частями. При этом на продукцию распространяется:

• внутреннее механическое повреждение;
• поверхностные разрывы, перегибы, скручивание;
• чрезмерный перегрев,
• химическое окисление.

Это приводит к неисправности кабеля и представляет опасность для человека.

Во избежание аварийных ситуаций в помещениях принимаются меры безопасности: современный метод монтажа предполагает прокладку проводов в кабель-каналах с разным сечением. Они обеспечивают защиту и визуальный контроль состояния продукции.

Основные типы электрических проводов

Провода различаются по мощности, назначению и условиям применения. Достаточно разобраться в 9 видах, чтобы выбрать нужный для повседневного использования.

Провод ПБПП (плоский)

ПБПП

Самый распространенный провод для быта и прокладки ЛЭП. Медные токоведущие части позволяют подключить мощную нагрузку. Не может работать с высоким напряжением (не более 250 В).

Изоляция из ПВХ скрывает литой медный сердечник. Сечение такой конструкции колеблется от 1,5 до 6 мм2.

Провод термостойкий (до 50°С), при этом не выдерживает низких температур (до -15°С). Используется при монтаже отводящей линии в жилых помещениях.

ПБПг модификация

Характеристики аналогичны предыдущему типу:

• невосприимчивость к теплу;
• непереносимость низких температур;
• выдерживают небольшое напряжение;
Сечение
• (до 6 мм2).

Отличается количеством пунктов:

• венозно-лучевая структура;
• высокая эластичность;
• подвержен поломке или стиранию;
• 2 провода в комплекте

Провод ПБПТпг популярен в бытовых условиях, благодаря своей гибкости и удобству при прокладке.

Алюминиевая жила АПУНП

АПУНП

Самый дешевый вариант электроалюминиевого провода на рынке. Жила в простой конструкции сечением от 2,5 до 6 мм2 рекомендуется для использования во временных постройках и в схемах с малой нагрузкой.

Электрики отмечают единственный плюс — стоимость. Но при постоянном использовании этот тип может быть опасен.

Двух- или трехжильный ППВ

Токопроводы или токопроводы в этом исполнении крепятся изолирующей перемычкой из поливинилхлорида. Сам продукт также обволакивает ПВХ. Провод выдерживает 450 В при частоте 400 Гц. Устойчив к низким и высоким температурам в диапазоне от -50 до +70°С.

Проволока марки АППВ

АППВ

Аналогичен по структуре PPV:

• устойчивость к перепадам температур;
• несколько проводников;
• наличие брекетов;
• работают с высоким напряжением и частотой.

Алюминиевый сердечник 2,5 мм2 снижает качество и цену провода. Используется при прокладке электропроводки закрытого и открытого типов.

Изоляция ПВХ ПВХ

AR

Доступен в двух исполнениях: с монолитным сердечником и многожильным (пучок).

Диапазон сечений для монолитного сердечника начинается от 2,5 и заканчивается 16 мм2, для пучка — от 25 до 95 мм2.

Популярен для прокладки линий электропередач, так как устойчив к повышенной влажности. Выдерживает от -50 до +70°С.

Модификация ПВ1 — ПВ5

Характеристики и технические показатели совпадают с АПВ, только вместо алюминия используется медь.

Отличается цветовой изоляцией и применением проволоки при сборке управляемых шкафов.

Соединительный кабель из ПВХ с изоляцией из ПВХ

ПВС 3×4

Электрический шнур может содержать до пяти жил в жгуте. Мощность на порядок выше, чем у других видов. Сечение от 0,75 до 16 мм.

Бытовую технику удобно подключать благодаря цветовому разделению. Поддерживает работу в сети с напряжением 380 В и частотой 50 Гц.

ПВС эластичен, кроме того, он защищен от защемления и изломов. Температурный режим ограничен (от -25 до +40°С).

Плоский шнур ШВВП в оболочке из ПВХ

Два или три провода помещаются в оболочку из ПВХ. Модификация плоская, выглядит как расплющенный шнур с двумя соединенными частями. Существуют разновидности с тремя жилами и многожильным строением токоведущей части.

Удобный, безопасный для наружной проводки. Выдерживает напряжение до 380 В при сечении до 0,75 мм2.

Разновидности электрических кабелей

Марка ВВГ

ВВГ

Стандартный кабель. Доступны в двух вариантах: балочные или сплошные конструкции. Он может передавать ток до 1000 вольт. Некоторые модели достигают до 3000 В.

Подходит для строительства линий электропередач. Диапазон стержней колеблется от 1,5 до 5 мм. Колебания температуры держатся от -40 до +50°С.

Некоторые модификации отличаются исполнением изоляции, типом металлических жил (вместо медных — алюминиевых) и формой кабеля.

Power KG flexible

Достоинством является гибкость. Силовой кабель ГК состоит из четырех жил (в отдельных сериях до шести) с изоляцией. Выдерживает широкий диапазон температур (от — 60 до + 50°С). Предназначен для подключения силового оборудования.

Бронированный ВББШВ

Прочный кабель, выдерживающий высокое напряжение. Токопроводы представляют собой пучковые и сплошные жилы сечением 50-240 мм2 и 16-50 мм2 соответственно.

Структура изоляции кабеля сложная: ленточная изоляция с ленточным экраном, стальная броня, битум и поливинилхлорид. Есть разновидности с алюминиевыми жилами. Не горят и не выделяют вредных веществ при нагревании.

Типы кабелей и проводов и их назначение: описание, маркировка и классификация

Существующее разнообразие кабелей и проводов по большей части исчисляется трехзначными числами. Поэтому описать весь ассортимент в одной статье не представляется возможным.

При этом не обязательно расписывать все виды кабелей и проводов и их назначение. Достаточно иметь представление о стандартах маркировки и уметь извлекать из характеристик необходимую информацию, чтобы выбрать из многообразия кабельной продукции подходящий по назначению вариант.

Рассмотрим основные моменты, как научиться различать электрические провода среди множества подобных изделий, а также приведем описания наиболее популярных проводов и кабелей.

Содержание статьи:

• Конструкционная основа кабельной продукции
• Изоляционная составляющая проводов и кабеля
• Характеристики и проводка кабеля
• Основные виды электрических проводов
  • Тип №1 — провод ПБПП (плоский форма)
  • Тип №2 — ПБПГ модификация
  • Тип №3 — АПУНП алюминиевый сердечник
  • Тип №4 — двух-трехжильный ППВ
  • Тип №5 — разновидность под маркой АППВ
  • Тип №6 — ПВХ алюминиевый с ПВХ изоляцией
  • Тип №7 — исполнение ПВ1 — ПВ5
  • Тип № 8 — Кабель соединительный ПВХ с изоляцией из ПВХ
  • Тип № 9 — Шнур ШВВП плоский в ПВХ оболочке
• Разновидности электрических кабелей
  • Исполнение под маркой ВВГ
  • Кабель силовой типа КГ
  • Кабель бронированный ВББШВ
• Выводы и полезное видео по теме

Конструктивная основа кабельного изделия

Исполнение кабеля или электропровода определяет технические и эксплуатационные характеристики изделия. Собственно исполнение кабельных или проводных изделий в большинстве конструктивных вариаций представляет собой достаточно простой технологический прием.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жил.
3. Металлический сердечник цельный/в связке.

Металлический сердечник представляет собой основу кабеля/провода, по которой протекает электрический ток. Основной характеристикой в ​​данном случае является вместимость, определяемая поперечным сечением. На этот параметр влияет конструкция – сплошная или балочная.

Такое свойство, как гибкость, также зависит от структуры. Многожильные (жгуты) проводники характеризуются лучшими свойствами по «мягкости» на изгиб, чем одножильные проводники.

Конструктивное исполнение токоведущей части традиционно представляют «сборным» или «сплошным» (монолитным). Это важно, например, в отношении свойств гибкости. На рисунке показан провод многожильного/пучкового типа

Жилы кабелей и проводов в электротехнической практике, как правило, имеют цилиндрическую форму. При этом редко, но встречаются несколько видоизмененных форм: квадратная, овальная.

Основным материалом для изготовления токопроводящих металлических жил являются медь и алюминий. Однако электротехническая практика не исключает проводников, в структуре которых есть стальные жилы, например, «полевой» провод.

Если один электрический провод традиционно строится на одной токопроводящей жиле, то кабель представляет собой изделие, в котором сосредоточено несколько таких жил.

Деталь изоляции проводов и кабеля

Составной частью кабельно-проводниковой продукции является изоляция металлического токоведущего основания. Назначение изоляции вполне понятно — обеспечение изолированного состояния каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Материалом изоляции в большинстве случаев является поливинилхлорид, показавший на практике вполне приемлемые качества при строительстве широко распространенных электрических сетей

В зависимости от назначения кабельной (проводной) продукции изолирующая часть может иметь различное исполнение.

Материал диэлектрика может быть:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и другие

Помимо защиты чисто электрического плана, изоляционный материал обеспечивает также механическую защиту, предохраняет электрический провод (кабель) от влаги и других разрушающих факторов.

Также существует специальная изоляционная конструкция, наносимая на электрические провода и кабели, придающая изделиям «защитные» или «антихимические» свойства.

Особое исполнение — «бронированный», надежно защищает внутреннюю конструкцию, препятствует проникновению влаги, выполняет роль буфера от механических перегрузок

Характеристики и проводка кабеля

Часто в непрофессиональной практике термин «кабель» приравнивают к любому тип электрического провода. При этом понятия «кабель» и «провод» должны быть разделены. И, прежде всего, разделение предусматривает коэффициент мощности передачи.

Кабель — изделие, конструкция которого объединяет не менее трех жил в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т. п.

Провод — изделие, состоящее из одной, не более , пять проводников (шнуров), в последнем случае объединенных общим кожухом.

Классическая конструкция силового кабеля: 5 — оболочка в сборе защитная; 4 — броневой слой; 3 — общая оболочка токонесущих металлических жил; 2 — изоляция проводников непосредственно; 1 — металлический проводник

Кабели в первую очередь используются в промышленных целях. Провода активно используются в быту, а также в других сферах.

Отдельно выделить оголенные провода, не имеющие изоляции. Основное применение таких изделий – обустройство централизованных линий электропередач.

Основные виды электрических проводов

Провода электрических сетей классифицируют по мощности нагрузки и условиям применения. Для быта характерны следующие типы проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 — ПВ3, ПВС, ШВВП.

Тип №1 — Провод ПБПП (плоская форма)

Изделие с изоляционной оболочкой из поливинилхлорида, под которой скрыта сплошная литая медная жила. Этот электротехнический материал изготавливается с проводниками сечением от 1,5 до 6,0 мм ² .

Исполнение плоской формы — достаточно удобная форма электрического проводника для использования в бытовом строительстве ЛЭП. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается применение провода ПБПП в условиях температуры окружающего воздуха от -15°С до + 50°С. Провод предназначен для монтажа сетей напряжением не выше 250 В. Традиционным применением ПБПП является монтаж розеточных линий бытового сектора. Такой провод часто используется для .

Тип №2 — модификация ПБПГ

Фактически изделие представлено в том же исполнении, что описано для ПБПП, за исключением одного нюанса, обозначенного буквой «г» стандартной маркировки.

Этот нюанс заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости формируются структурой сердечника этой марки проволоки, которая является «пучковой», а не сплошной.

Модифицированный вариант в двухпроводном исполнении, где использована конструкция токоведущей части «балка». Этот вариант также популярен в домашнем хозяйстве.

Тип №3 — АПУНП с алюминиевой жилой

На наличие алюминиевой жилы под изоляцией указывает непосредственно маркировка изделия — первый символ «А». Такое изделие выпускается в диапазоне сечений жил 2,5-6,0 мм ² .

Провод электрический алюминиевый самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но при этом обладает невысоким качеством

Такой проводник не рекомендуется использовать профессиональным электрикам. Единственным преимуществом этого бренда является его низкая стоимость. Однако для сооружения временных малонагруженных цепей вполне приемлемо к использованию.

Тип № 4 — двух-трехжильный ППВ

Изделие представляет собой двух-трехжильное исполнение, где токоведущие жилы помещены под поливинилхлоридной изоляцией и удерживаются рядом друг с другом с помощью изолирующей перемычки на основе тот же поливинилхлорид.

На первый взгляд этот тип провода напоминает склеенную пару. Однако соединение пары поддерживается перемычкой из ПВХ, идущей по всей длине в месте контакта с изоляцией

Жилы жилы (медные) могут иметь сечение в пределах 0,75-6,0 мм.

Согласно техническим характеристикам работоспособность сохраняется на частотах до 400 Гц при напряжении до 450 В. Температурный предел -50/+70°С.

Тип № 5 — разновидность под маркой АППВ

Фактически тот же тип исполнения, который демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо медных. Изготавливается в разных сечениях, начиная с 2,5 мм ² .

Практически полный аналог ППВ, если не учитывать материал живой части. В данной модификации используются алюминиевые провода, что удешевляет изделие, но несколько снижает характеристики

Данный вид электропровода широко применяется в самых разных случаях монтажа. Разрешено использовать APPV для устройства.

Тип № 6 — ПВХ алюминиевый с ПВХ изоляцией

Изготавливается в двух вариантах конфигурации жил — цельнолитые одинарные или пучковые (многожильные).

При этом одножильное исполнение представлено изделиями, где диапазон сечений составляет 2,5-16 мм ² , а многожильное исполнение доступно в диапазоне 25-95 мм ² .

Разновидность алюминиевых «жгутов» — еще один вид из всего многообразия электрических проводов, который довольно часто используется в практике строительства линий электропередач

Это одна из тех модификаций, которые можно использовать в условиях повышенной влажности. Поддерживается широкий диапазон температур — от -50°С до +70°С.

Тип №7 — модификация ПВ1 — ПВ5

По сути аналог рекуперации, но выпускается исключительно с медными жилами. Отличие индексов 1 и 5 в том, что первый вариант – это цельнолитое изделие, а второй вариант, соответственно, многоядерный.

Можно сказать — конструкция рекуперации есть, но жилы выполнены исключительно из меди. Во всем остальном разница практически не заметна. Конкретный вид, используемый для конкретных схемных решений

Эта разновидность часто используется при сборке схем шкафов управления. Приходит с .

Тип № 8 — соединительный кабель из ПВХ с изоляцией из ПВХ

Вид проводника, представляющий конфигурацию электрического шнура. Изготавливается с количеством жил 2-5 в диапазоне сечений 0,75 — 16 мм. Структура проводов многопроволочная (лучевая).

Конструктивный вариант «шнура» для бытовой электрики. Действительно, этот «шнур» часто используют для подключения относительно мощных бытовых приборов. Представляет собой удобный вариант подключения за счет разделения цветов

Предназначен для работы в сетях напряжением до 380 В частотой 50 Гц.

Особенностью исполнения из ПВА является высокая степень гибкости. Однако температурный режим несколько ограничен — от -25°С до +40°С.

Тип №9 — Плоский шнур ШВВП в ПВХ оболочке

Еще одна разновидность в «шнуровом» исполнении. Поддерживается изменение количества проводов, соединяемых оболочкой из ПВХ, в количестве двух или трех.

Плоский двухжильный «шнур» — пара жил, заключенных в поливинилхлоридную оболочку. Также существует конфигурация с тремя проводниками и многожильной структурой токоведущей части

Основное применение — бытовая сфера, наружная проводка. Рабочее напряжение до 380 В, конструкция сердечника — балка, максимальное сечение 0,75 мм ² .

Разновидности кабелей электрических

Если рассматривать исключительно кабели для силовых электрических цепей, то основными силовыми кабелями являются следующие:

• ВВГ;
• кг;
• ВББШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно составить общее представление о кабеле электротехнического назначения.

Исполнение под маркой ВВГ

Широко распространенная, популярная и надежная марка. Кабель ВВГ предназначен для передачи тока напряжением 600 — 1000 вольт (максимально 3000 В).

Изделие изготавливается в двух вариантах, с токоведущими жилами сплошной конструкции или балочной конструкции.

Изделие из категории электрических кабелей, отмеченное как популярное и часто выбираемое в качестве материала для строительства линий электропередач

Согласно спецификации изделия сечение жилы составляет от 1,5 до 50 мм. Поливинилхлоридная изоляция позволяет использовать кабель при температуре -40…+50°С.

Существует несколько модификаций данного вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, жил вместо медных, применением медных жил. форма кабеля.

Кабель силовой типа КГ

Конструкция еще одного популярного кабеля, отличающегося высокой степенью гибкости, благодаря использованию пучковой структуры токонесущих жил.

Исполнение кабеля силового гибкого марки КГ на четыре рабочие токонесущие жилы. Изделие отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики.

Исполнение данного типа предусматривает наличие внутри оболочки до шести токонесущих жил. Диапазон рабочих температур -60…+50°С. В основном для подключения силового оборудования используется тип КГ.

Трос бронированный ВББШв

Пример оформления специальной кабельной продукции по образу изделия под маркой ВББШв. Токопроводящие элементы могут быть жгутами или сплошными проводниками. В первом случае диапазон сечений составляет 50-240 мм ² во второй 16-50 мм ² .

Изоляция кабеля имеет сложную конструкцию, включающую ленточную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля высокого напряжения и значительной мощности. Это один из тех вариантов кабельной продукции, использование которого гарантирует надежность цепи.

Существует несколько модификаций этого типа:

• ВБбШвнг — негорючая изоляция;
• ВББШВнг-ЛС — при горении не выделяет вредных веществ;
• АВББШВ — наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодится при выборе продукции и разводке электрических сетей.

Буквенно-цифровая маркировка кабельной продукции: 1) буква 1 — жила металлическая; 2) буква 2 — пункт назначения; 3) буква 3 — изоляция; 4) буква 4 — особенности; 5) цифра 1 — количество жил; 6) цифра 2 — раздел; 7) цифра 3 — напряжение (номинальное) (+)

Особенности вида материала сердечника — Литера 1: «И» –Сердечник алюминиевый. В любом другом случае медь жила.

Что касается назначения (Буква 2), то здесь расшифровка следующая:

• «М» — для установки;
• «П(У)» , MG — гибкий для крепления;
• «Ш» — установка; «ТО» — для контроля.

Обозначение изоляции (буква 3) и его расшифровка следующие:

• «В (ВР)» — ПВХ;
• «Д» — двойная обмотка;
• «Н (ХП)» — резина негорючая;
• «П» — полиэтилен;
• «Р» — резина;
• «СО» — стеклопластик;
• «ТО» — нейлон;
• «Ш» — шелк полиамидный;
• «Э» — экранированный.

Признаки, о которых свидетельствует Литература 4, имеют собственную расшифровку:

• «Б» — бронированный;
• «Г» — гибкий;
• «К» — оплетка;
• «ОБ» — коса другая;
• «Т» — для прокладки труб.

Также в классификации предусмотрено использование строчных букв и букв, обозначаемых латинским алфавитом:

• «Нг» — негорючий
• «Н» — наполненный
• «LS» 7 — без хим. разряд при сгорании,
• «HF» — отсутствие дыма при горении.

Маркировка, как правило, наносится непосредственно на внешнюю оболочку и по всей длине изделия через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствия стандартам. Определить марку всегда можно, просто прочитав прямо с оболочки товара (+)

На нашем сайте есть статьи по выбору кабельной продукции для обустройства электрических сетей в квартире и доме, рекомендуем к прочтению:

Выводы и полезное видео по теме

Видео ниже демонстрирует урок «начинающий электрик».
