Стабилизатор напряжения 12 вольт. Схемы стабилизатора
Сложно представить навороченный тюнинг современных автомашин без светодиодного оформления. Отдельным доработкам нужно приложить немало усилий, к примеру, монтаж светодиодных лент в фары. И часто случается неприятный казус, если светодиоды вдруг сгорают или выходят из строя. Обычно, причина заключается в том, что схема подключения не оснащена стабилизатором.
Если в сети автомашины имеются светодиодная техника до 300 мА, то для увеличения их срока службы требуется установка ограничителя тока (резистора). При нестабильном напряжении в сети автомашины рекомендовано применять стабилизатор.
Итак, для обеспечения электрооборудования автомобиля качественным напряжением нужно использовать автономный стабилизатор. Даже такие модные сегодня элементы тюнинга, как светодиоды, лучше запитывать через стабилизатор 12 вольт.
Стабилизатор напряжения 12 вольт: как он работает?
Сегодня у нас есть некоторые замечательные электронные микросхемы, специально разработанные для применения регулирования напряжения. Такими микросхемами обеспечивается качественная стабилизация. Проектируются они на базе автопереключения секций применяемого трансформатора с помощью электронных ключей (тиристоров, симисторов и реле). Аппараты обладают быстродействием, широким диапазоном входных параметров и высоким КПД.
Имеется вариант — применить в качестве стабилизирующего ограничителя тока микросхему LM317. Принципиальная схема ниже показывает довольно простую конфигурацию, где СК 317 используется в стандартном режиме регулятора напряжения.
В предлагаемом устройстве включена микросхема LM317, которая ограничивает его от таких возможных опасностей, как перегрузка по току, перепады напряжения и короткие замыкания, обеспечивая идеальные условия для создания комфортного интерьера в автомобиле. Схема настроена на поддерживание 12 вольт на выходе. В системе предусмотрена тепловая защита (изоляция из слюды) и защита от короткого замыкания (пожарная опасность).
Упрощенный вариант стабилизатора напряжения 12 вольт

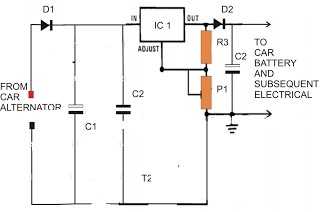

С использованием микросхемы LM196 и минимумом компонентов, как приведено ниже, конфигурация стабилизатора будет чрезвычайно простой.
где Р3 = 240 Ом, Д1, Д2 = 15 А, ІС1 = LM196.
Резисторами ограничивается ток на светодиоды, дабы они не сгорели. Мощность их должна быть не менее 0,05 Вт, поскольку при работе она находится в зависимости от разницы значений входного и выходного напряжения.
Однако два рассмотренных варианта имеют один довольно существенный недостаток – собранные по ним устройства греются. Потому что это линейные регуляторы. Импульсный же аппарат отличается от тех, что описаны выше, наряду с другими своими функциями тем, что практически не греется (лишь в случае, если очень перегрузить).
Импульсные стабилизаторы напряжения
Устройства в себе включают все что нужно. Исходя из их качеств, в большинстве случаев их и ставят для светодиодов.
Стабилизация осуществляется благодаря чередованию импульсов и пауз. Импульсные устройства обладают лучшим КПД по сравнению с линейными. Иными словами, они способны преобразовывать входное напряжение по параметрам, заданным заранее. Регулировка этих параметров легко выполняется благодаря различным вариантам электрических схем. Импульсные устройства бывают повышающие, понижающие либо инвертирующие.
Сеть автомашины довольно уязвима для всяких помех, скачков напряжения. Для защиты электросети в автомашинах применяют импульсный стабилизатор напряжения 12 вольт.
Благодаря ему нестабильное напряжение входной сети питает сеть стабильными 12 вольтами и током, около 0,3-0,4 ампера. Штатные электрические узлы автомашины, как правило, надежно защищены при установке.
Преимущества применения стабилизаторов
Стабилизаторы имеют ряд достоинств, среди которых:
- cглаживание небольших скачков и колебаний сети;
- защита электроприёмников внутренней сети от недонапряжения или перенапряжения;
- надёжная защита чувствительной электронной системы от неполадок из-за сетевых перепадов;
- исключение такого эффекта, как мерцание лампочек. И как следствие, существенное увеличение срока их службы.
Заключение
Электрическая система любого транспортного средства, вероятно, более изменчива, чем электрика в нашем доме, просто потому, что она создается из источника под названием автомобильный генератор. Выходные параметры последнего претерпевают существенные изменения в зависимости от скорости транспортного средства.
Это означает, что резкие изменения скорости или частое применение тормоза, генерируют изменение энергетических параметров на выходе генератора. Поскольку в настоящее время интерьеры нашего автомобиля или другого транспортного средства сильно наполнены сложными электронными устройствами, то нестабильные условия могут привести к нежелательным последствиям в работе этой техники, а именно повлиять на их производительность и срок службы.
Остаётся один выход: установить в автоматический стабилизатор напряжения или стабилизатор тока. Но что из них выбрать для установки?
- Если электроприёмник устанавливается в автомашину с нестабильным напряжением – без стабилизатора напряжения не обойтись.
- Если изделие рассчитано на 300 мА и выше – ставится стабилизатор тока.
Надеемся, что типовые решения для стабилизатора в автомашине, описанные в этой статье, помогут избавить вас от всех тревог и волнений.
ostabilizatore.ru
Импульсный стабилизатор напряжения, схема – Поделки для авто
Импульсные стабилизаторы напряжения в последнее время становятся достаточно популярными благодаря компактным размерам и сравнительно высокому КПД и ближайшем будущем они полностью вытеснят старые и добрые аналоговые схемы.
Наиболее популярная микросхема, на которой строятся такие стабилизаторы – LM2596. Максимальное напряжение до 35 вольт, при токе до 3-х ампер. Работает микросхема в импульсном режиме, нагрев на ней не очень сильный при довольно внушительных нагрузках, компактна и стоит копейки.
Добавлением ОУ можно получить и ограничение выходного тока, скажу больше – стабилизацию тока, иными словами – ток будет держаться на уровне заданного не зависимо от напряжения.

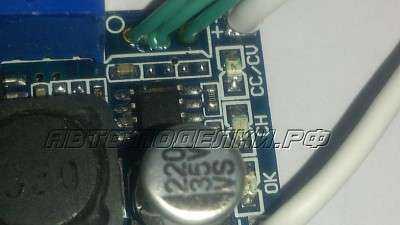

Такие модули довольно компактны и можно встроить в любую самодельную конструкцию блока питания и зарядного устройства. Подключив на выход цифровой вольтметр мы будем знать какое напряжение на выходе. .
На самой плате имеются подстроечные резисторы для ограничения выходного тока и регулировки напряжения. Диапазон входного напряжения позволит внедрять такой модуль в автомобиль, напрямую подключив к бортовой сети 12 Вольт. Что это нам даст ?
-
1) Универсальное зарядное устройство с большим током. Можно заряжать любые смартфоны, планшеты, плееры и прочие проигрыватели, навигаторы и портативные охранные системы, притом к устройству можно подключать скажем 2-3 смартфона одновременно и все они будут одинаково хорошо заряжаться.
-
2) Подключите устройство скажем к адаптеру ноутбука, выставьте на выходе 14-15 Вольт и смело заряжайте аккумулятор! 3 ампера довольно немалый ток для зарядки автомобильного аккумулятора, правда саму плату преобразователя придется установить на небольшой радиатор.
С полезностью платы однозначно нельзя поспорить, да и стоит копейки (не более 2-3 долларов США). Эту же плату можно изготовить в домашних условиях, при наличии определенных компонентов, правда готовый модуль стоит куда дешевле, чем отдельные компоненты.
Сдвоенный операционный усилитель, на первом элементе оу построен узел ограничения тока, на втором – индикация. Сама микросхема с обвязкой, силовой дроссель, который может быть намотан самостоятельно и пара регуляторов. Схема почти не перегревается при малых токах – но маленький теплоотвод не помешает.
Автор; АКА Касьян
Похожие статьи:
xn—-7sbgjfsnhxbk7a.xn--p1ai
Стабилизированный источник питания 12В / 30А – Поделки для авто

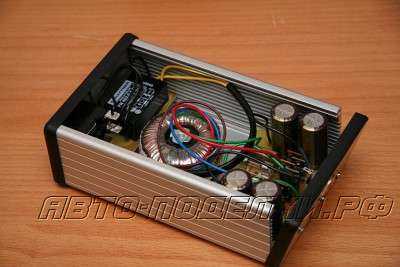

Представляем мощный стабилизированный блок питания на 12 В. Он построен на микросхеме стабилизатора LM7812 и транзисторах TIP2955, что обеспечивает ток до 30 А. Каждый транзистор может давать ток до 5 А, соответственно 6 транзисторов обеспечат ток до 30 А. Можно изменением количества транзисторов и получить желаемое значение тока. Микросхема выдает ток около 800 мА.
На его выходе установлен предохранитель в 1 А для защиты от больших переходных токов. Нужно обеспечить хороший теплоотвод от транзисторов и микросхемы. Когда ток через нагрузку большой, мощность рассеиваемая каждым транзистором также увеличивается, так что избыточное тепло может привести к пробою транзистора.
В этом случае для охлаждения потребуется очень большой радиатор или вентилятор. Резисторы 100 Ом используются для стабильности и предотвращения насыщения, т.к. коэффициенты усиления имеют некоторый разброс у одного и того же типа транзисторов. Диоды моста рассчитаны не менее, чем на 100 А.
Примечания
Наиболее затратным элементом всей конструкции, пожалуй, является входной трансформатор, Вместо него возможно использование двух последовательно соединенных батарей автомобиля. Напряжение на входе стабилизатора должно быть на несколько вольт выше требуемого на выходе (12В), чтобы он мог поддерживать стабильный выход. Если используется трансформатор, то диоды должны выдерживать достаточно большой пиковый прямой ток, обычно, 100А или более.
Через LM 7812 будет проходить не более 1 А, остальная часть обеспечивается транзисторами.Так как схема рассчитана на нагрузку до 30А, то шесть транзисторов соединены параллельно. Рассеиваемая каждым из них мощность – это 1/6 часть общей нагрузки, но все же необходимо обеспечить достаточный теплоотвод. Максимальный ток нагрузки приведет к максимальному рассеиванию, при этом потребуется крупногабаритный радиатор.
Для эффективного отвода тепла от радиатора, может быть хорошей идеей применение вентилятора или радиатора с водяным охлаждением. Если блок питания нагружен на максимальную нагрузку, а силовые транзисторы вышли из строя, то весь ток пройдет через микросхему, что приведет к катастрофическому результату. Для предотвращения пробоя микросхемы на ее выходе стоит предохранитель в 1 А. Нагрузка 400 МОм только для тестирования и не входит в окончательную схему.
Вычисления
Данная схема отличная демонстрация законов Кирхгофа. Входящая в узел сумма токов, должна быть равна сумме токов выходящих из этого узла, а сумма падений напряжений на всех ветвях, любого замкнутого контура цепи должна быть равна нулю. В нашей схеме, входное напряжение 24 вольт, из них 4В падения на R7 и 20 В на входе LM 7812, т.е 24 -4 -20 = 0. На выходе суммарный ток нагрузки 30А, регулятор поставляет 0.866А и 4.855А каждый из 6 транзисторов: 30 = 6 * 4.855 + 0.866.
Ток базы составляет около 138 мА на транзистор, чтобы получить ток коллектора около 4.86А коэффициент усиления по постоянному току для каждого транзистора должен быть не менее 35.
TIP2955 удовлетворяет этим требованиям. Падение напряжения на R7 = 100 Ом при максимальной нагрузке будет 4В. Рассеиваемая на нем мощность, вычисляется по формуле P= (4 * 4) / 100, т.е 0.16 Вт. Желательно, чтобы этот резистор был мощностью 0.5 Вт.
Входной ток микросхемы поступает через резистор в цепи эмиттера и переход Б-Э транзисторов. Еще раз применим законы Кирхгофа. Входной ток регулятора состоит из тока 871 мА, протекающего по цепи базы, и 40.3мА через R = 100 Ом.
871,18 = 40,3 + 830. 88. Входной ток стабилизатора всегда должен быть больше выходного. Мы видим, что он потребляет только около 5 мА и практически не должен греться.
Тестирование и ошибки
Во время первого испытании, не надо подключать нагрузку. Вначале измеряем вольтметром напряжение на выходе, оно должно быть 12 вольт, или не сильно отличающаяся величина. Затем подключаем сопротивление около100 Ом, 3 Вт в качестве нагрузки.Показания вольтметра не должны измениться. Если вы не видите 12 В, то, предварительно выключив питание, следует проверить корректность монтажа и качество пайки.
Один из читателей, получил на выходе 35 В, вместо стабилизированных 12 В. Это было вызвано коротким замыканием силового транзистора. Если есть КЗ любого из транзисторов, придется отпаять все 6 для проверки мультиметром переходов коллектор-эмиттер.
Похожие статьи:
xn—-7sbgjfsnhxbk7a.xn--p1ai
Стабилизатор напряжения 12 вольт | Модели, схемы подключения, принцип действия – на промышленном портале Myfta.Ru
Автомобилисты часто задаются вопросом, как защитить в автомобиле электропотребители, которые питаются напряжением. Выход из строя стабилизатора напряжения 12 вольт, который установлен в генераторе, может вывести из строя дорогостоящую автомобильную магнитолу или тахометр, который также питается электрической энергией.
Выше описная ситуация встречалась часто на классических отечественных автомобилях. Для того чтобы обеспечить электрические компоненты автомобиля качественным напряжением, которое не будет зависеть от капризов генератора, лучше применить автономный автомобильный стабилизатор напряжения 12 вольт. Даже такие популярные сегодня элементы тюнинга, как светодиодная лента, лучше питать через этот прибор.
На сегодня успешно используются автомобильные модели, чья конструкция построена на микросхемах серии КР142, которые рассчитаны на работу при напряжении 12 В. Они имеют такую маркировку: КР142ЕН12 и КР142ЕН18. В конструкции этих микросхем предусмотрена защита по току, который через них протекает, а также защита от перегрева.
Цифры в маркировке, которые стоят после букв ЕН, обозначают номинальное напряжение, при котором может работать микросхема. Кроме приведенных выше, в автомобиле возможно применение микросхемы КР142ЕН8В, однако она будет выдавать рабочий ток, равный 2,2 А, а он больше, чем у первых двух вариантов.
Вариантов подключения в схему стабилизатора напряжения 12 вольт в автомобиле много. Ниже на рисунке приведен самый простой пример, который вполне приемлем для людей, которые не имеют больших познаний в электронике.
Если при монтаже схемы будет использована микросхема КР142ЕН18, то переменный резистор R2 необходимо будет немного подстроить, что бы значение выходного напряжения было правильной величины. В остальном, схема подключения аналогична представленной на рисунке.
Резисторы, должны быть по мощности не менее 0,05 Вт, так как при работе она будет зависеть от разницы значений входного и выходного напряжения. Устанавливается микросхема на радиатор. Максимальный ток, который может протекать через микросхему составляет 1,5 А. Для работы автомобильной магнитолы этого тока может быть не достаточно, но другие электрические устройства машины могут работать вполне полноценно. У описанных отечественных микросхем есть импортный аналог — микросхема типа LM317T.
Подключать в электрическую цепь ее можно, пользуясь той же схемой. Если возникла необходимость все-таки подсоединить более мощное устройство и с большим током потребления, которое будет питаться через стабилизатор напряжения 12 вольт, то проблему можно решить подключением параллельно нескольких микросхем. Таким образом, ток будет снижен.
Импульсное устройство отличается от тех, что описаны выше, своими основными функциями. Он нестабильный ток от внешнего источника подает на катушку индуктивности короткими импульсами. Благодаря этому в индуктивности запасается энергия, которая переходит в нагрузку в виде электрической энергии, но имеет уже другие параметры напряжения.
Стабилизация происходит благодаря длительности импульсов и пауз. Импульсные приборы имеют высокий КПД по сравнению с линейными. Другими словами, они могут преобразовывать входное напряжение по заданным заранее параметрам. Отрегулировать эти параметры можно благодаря разным вариантам составления электрической схемы. Импульсный преобразователь может быть повышающим, понижающим или инвертирующим.
Электросеть автомобиля это очень уязвимая часть для всяческих помех, выбросов или перепадов напряжения. Помехи могут быть созданы работой генератора, нестабильным напряжением, которое зависит от состояния аккумулятора и оборотов двигателя. Для защиты электрической сети в автомобилях используют импульсный стабилизатор напряжения 12 вольт.
Благодаря ему нестабильное напряжение электросети на входе питает сеть стабильными 12 вольтами и током, около 0,3-0,4 ампера. Штатные узлы машины, которые запитаны от электроэнергии, обычно надежно защищены при установке.
myfta.ru
Стабилизатор напряжения 12 вольт для светодиодов
Стабилизатор напряжения 12 вольт для светодиодов
Стабилизатор напряжения 12 вольт для светодиодов — современное любительское оформление авто практически не обходится без использования светодиодов. Но некоторые моменты тюнинга включают в себя работы, для которых нужно приложить немало усилий. В качестве примера можно привести трудоемкую установку в передние фары автомобиля светодиодной ленты. Но вот когда вся эта красота перестает вдруг работать, из-за того, что вышел из строй один или несколько светодиодов. Поэтому становится очень обидно и жалко потраченного времени и усилий на установку LED-ленты. А вот если бы изначально была грамотно построена схема подключения, то такого бы не случилось.
Дело в том, что в подключаемой схеме не был использован стабилизатор напряжения, который предназначен именно для создания корректной работы светодиодов. В случае установки в цепь бортовой сети автомобиля светодиодов с номинальным током 250-300 мА, то тогда рекомендуется включать в схему ограничительный резистор. Этот гасящий резистор ограничит ток в тракте, тем самым увеличит срок службы светодиодов.
При нестабильном напряжении бортовой сети машины, необходимо устанавливать в схему линейный стабилизатор.
Простейший стабилизатор напряжения 12 вольт
Данная схема выполнена с использованием линейного стабилизатора КРЕН8Б либо KIA7812A, а также выпрямительного диода 1n4007 с постоянным обратным напряжением 1000v.

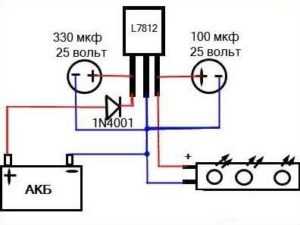

Стабилизатор напряжения 12 вольт для светодиодов в другом варианте
Ниже представленная схема выполнена с некоторыми изменениями, то-есть в ее входном и выходном тракте добавлены конденсаторы, предназначенные для сглаживания пульсаций.
Для этого варианта схемы необходимо иметь: сам стабилизатор напряжения на базе микросхемы L7812, конденсатор с емкостью 330µF 16v, а также конденсатор 100µF 16v, выпрямительный диод 1N4001, монтажные провода и термоусадочный кембрик диаметром 3 мм.
Усовершенствованная схема стабилизатора напряжения 12 вольт

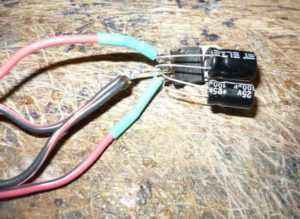

Последовательность монтажа:
1. Делаем короче один вывод на стабилизаторе;
2. Хорошо облуживаем;
3. Припаиваем к укороченному выводу стабилизатора диод и конденсаторы;
4. Помещаем монтажные провода в термоусадочный кембрик.
1. Припаиваем монтажные провода;
2. На провод одеть кембрик, для усадки нагреть его паяльником или феном;
3. Подключаем к левому выводу питание, а к правому выводу выход к светодиодной ленте;
4. LED-лента светится! Теперь она прослужит гораздо дольше, чем без применения стабилизатора.
Примечание: обе представленные схемы рассчитывались на работу с сопротивлением нагрузки не более 1А. В случае необходимости использования нагрузок с током более 1А, то тогда можно установить стабилизатор L78S12CV (2А) на теплоотводе.
usilitelstabo.ru
Схема изготовления стабилизатора на 12в своими руками
Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.
Стабилизация с помощью стабилитрона
Классический стабилизатор
Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:
- Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
- Последовательный – включение элемента регулировки последовательно с нагрузкой.
Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.
Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.
Линейный стабилизатор с транзистором
В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается. Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.
Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.
Интегральный стабилизатор

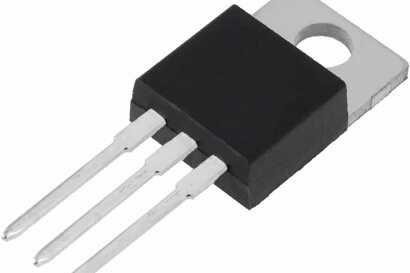

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.
Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.
Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:
- Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
- Входное напряжение – до 30 В;
- Выходной ток – до 1А;
- Встроенная защита от перегрузки и короткого замыкания.
Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.
Включение микросхемы 7812
Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.
Увеличение выходного тока
Схема имеет параметры стабилизации, аналогичные применённой микросхеме.
В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.
Видео
Оцените статью:elquanta.ru
cxema.org — ИБП со стабилизированным выходом 12 Вольт
ИБП со стабилизированным выходом 12 Вольт
- Подробности
- Опубликовано 19.10.2015 12:30
На днях заказал 10 мощных 10 ваттных светодиодов. Светодиоды уже едут из Китая, а тем временем задумался об их запитке. Светодиоды рассчитаны на напряжение 12 вольт.
Для питания этих светодиодов было решено собрать импульсный блок питания на довольно известной микросхеме IR2153. Была найдена печатная плата в описании к видеоролику из цикла «импульсный блок питания для чайников» от АКА. Плата там немного недоделанная, не хватает пары дорожек, пришлось немного поправить, сделать толще дорожки, переделать под свои транзисторы в корпусе TO-247, переделать низковольтную (выходную) часть так же под свои нужды.
Схема БП
Выход тут не стабилизирован никак, поэтому была добавлена стабилизация на стабилизаторе 278R12, но он ток всего 2 Ампера, поэтому он был умощнён PNP транзистором TIP36C, по даташитовской схеме:
Таким образом мы увеличиваем максимальный выходной ток в несколько раз. На выходе получаем вот такую схему
Под данную схему была поправлена печатая плата
Плата сделана под уже готовый трансформатор, свои транзисторы и радиаторы (видим площадки для припайки радиаторов). Плата имеет размеры 85х90мм
Собираем все компоненты для блока питания
Подготавливаем стеклотекстолит. Отрезаем прямоугольник 85х90мм.
У меня он двухсторонний, поэтому снимаем одну из сторон фольги.
Усаживаем транзисторы на радиаторы через подложки и термопасту
Мотаем трансформатор.
Первичная обмотка – две полуобмотки по 20 витков каждая проводом 0.8мм, средняя точка никуда не паяется, сделаны две полуобмотки, чтобы между ними намотать вторичную обмотку, которая содержит 4 витка провода 1мм тремя жилами.
Теперь утюжим, травим плату, сверлим отверстия и лудим дорожки. Затем впаиваем компоненты и получаем такой блок питания
Вид со стороны дорожек
Во время сборки кончился припой, пришлось растягивать, поэтому дорожки не до конца пропаяны. Конечно же будут утолщены позже.
После сборки внимательно проверяем монтаж. Теперь подключаем блок питания в сеть через лампу 220в 100вт. Я подключал не в сеть, а к самодельному преобразователю 12-220. Сделано это для того, чтобы схема не бабахнула при неверном монтаже. У меня обнаружилось 2 косяка (лампа горела процентов на 30), 1 – неверно спроектировал плату в районе стабилизатора (в архиве она исправлена и полностью рабочая) 2- ляпнул припоем между + и – выхода БП. После устранения неполадок схема завелась без проблем. После лампу можно отключить и подключить БП в сеть 220в напрямую.
На выходе БП имеем напряжение 12 вольт ровно, на выходе диодного моста после трансформатора в моём случае получилось 16 вольт, под нагрузкой в 60 ватт – 14.5 вольт, на выходе 11.8 вольт. Падение на 0.2 вольта в моём случае даже хорошо, будет проще жить светодиодам. Итак мы имеем падение напряжения на стабилизаторе в 2.5 вольта, при потреблении нагрузки 10А – это 25 ватт рассеиваемой мощности на стабилизаторе, что не совсем вкусно (меня не особо волнует), сократить эту рассеиваемую мощость можно уменьшением напряжения на выходе трансформатора (уменьшить на пол витка вторичку, либо увеличить на несколько витков первичку, либо понизить частоту ирки). Так же можно применить например импульсный стабилизатор, в таком случае моща, уходящая в тепло будет ничтожно мала.
Меня последнее не волнует, я буду юзать небольшой кулер.
Так же тепловыделение наблюдается на резисторе по питанию микросхемы, в моём случае от 15 кОм 3Вт, будет заменён на 5Вт.
Если наблюдаются ритмичные включения-выключения схемы, то следует уменьшить номинал резистора например до 12кОм либо увеличить ёмкость электролита стоящего по питанию микросхемы, чт и было сделано в моём случае, до 470мкФ.
В итоге мы получаем простой и очень мощный БП, да ещё и с более-менее стабилизированным выходом.
Минусы – нагрев резистора по питанию микросхемы и отсутствие защиты, следовательно выход коротить никак нельзя. Кратковременно может и вытерпит стабилизатор, но в итоге бабахнет он, а за ним и ВВ транзисторы вместе с IR2153. Так что на всякий случай, от греха подальше, на выходе блока последовательно нагрузке втыкаем предохранитель ампер на 10-15, ну либо придётся переделывать плату, добавляя защиту, но это уже совсем другая история 🙂
Скачать плату в формате lay можно тут
С вами был Александр Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
