Домашний кинотеатр своими руками: особенности, конструкция и советы

Обрисуем читателям, как сделать домашний кинотеатр собственноручно, и что, собственно, сегодня теоретики понимают под этим словом.

Что такое домашний кинотеатр языком бытовой техники

Домашним кинотеатром принято называть центральный блок, выполняющий коммутационные, декодирующие и общие управляющие функции. Через порты подключается периферия: телевизор, проектор, колонки, проигрыватели дисков и прочее. Под домашним кинотеатром понимается оборудование, помогающее собрать воедино домашние средства воспроизведения мультимедиа:

• телевизор;
• персональный компьютер;
• гаджеты;
• музыкальные центры;
• проигрыватели дисков.

Причем часть оборудования дублируется. К примеру, домашний кинотеатр современности обладает собственными средствами проигрывания дисков, а с флэшки музыку возможно слушать на телевизоре.

Домашний кинотеатр – корпус, напоминающий проигрыватель дисков, снабженный сонмом дополнительных функций.

К примеру, домашний кинотеатр разбивает музыку стерео и моно на потоки (6 или 7), создавая звук вокруг. Как известно, в последнем случае имеется ряд вариаций, самая распространенная – 5.1. Где 5 обозначает число колонок – центральная (фронтальная), левая и правая передние, левая и правая задние.  Под единичкой понимается сабвуфер. Домашний кинотеатр комплектуется собственными колонками либо акустическая система покупается отдельно.

Вариантов комплектации на деле масса, у каждой аппаратуры из невообразимого скопища бытовой техники собственный пульт управления. Если в первую очередь внимание обращается на комплектацию, на втором шаге требуется продумать, как человеку управиться с комплексом домашнего кинотеатра. Часто производители телевизоров выпускают собственные домашние кинотеатры, пульты последних заменяют собой два (телевизор и домашний кинотеатр). Однако чаще приходится докупать универсальные пульты управления. Проявите внимательность, перед покупкой уточните у дилера — предпочтительнее у производителя — какую модель домашнего кинотеатра лучше использовать с определённым телевизором, акустикой, проигрывателем дисков, музыкальным центром.

По правде говоря, тяжело избежать дублирования в сложной мешанине. К примеру, проигрыватель DVD оказывается чаще ненужным. Известны случаи, когда музыкальный центр не понимает Blu-ray, а оборудование, уже купленное для дома, без труда проигрывает упомянутый сложный формат.

На этот случай домашний кинотеатр содержит входные и выходные порты, среди списка встречаются даже пара микрофонных для караоке. Получается, производители музыкальных центров немало внимания уделяют потребностям пользователей.

Если в наличии домашняя приставка, чтобы постоянно не переключать штекеры в телевизоре, большинство портов входа на музыкальном центре дублируется, предоставляя преимущество. К примеру, цифровой высокопроизводительный порт HDMI поддерживает передачу звука в оба направления. Если канал уже занят домашним кинотеатром, с приставкой поиграть станет проблематично. На описанный случай рассматриваемый прибор снабжен не одним и чаще даже не двумя портами HDMI, а связкой. Шнуров в комплекте нет, докупаются отдельно либо поставляются с прочей техникой. Не принято снабжать домашние кинотеатры шнурами HDMI, а к телевизору, напротив, подобный шнур прилагается. Оборудование производителя дополняет друг друга. Не исключены совпадения либо диссонанс между техникой разных производителей.

Перечислим полный состав домашних кинотеатров вкупе со сторонним оборудованием:

1. Акустика 5.1.
2. Центральный блок домашнего кинотеатра.
3. DVD проигрыватель.
4. Телевизор (плазменная панель).
5. Персональный компьютер.
6. Проектор изображения.

Это далеко не полный перечень устройств. Повторимся, в системе присутствует дублирование. К примеру, персональный компьютер по сетевому кабелю подключается к телевизору непосредственно либо к центральному блоку домашнего кинотеатра. В последнем случае управление становится удобным. Сможет ли телевизор обновить прошивку через домашний кинотеатр? Ответ индивидуален, рекомендуем осведомиться у производителя. Разными бывают и совместимые акустические системы, чаще 5.1, но продают также 6.1 и 7.1. Количество выходов на задней стенке центрального блока домашнего кинотеатра равно числу колонок. Присутствуют стандартные выходы стерео. Акустическая система телевизора отключается автоматически или вручную.

Добавим, домашние кинотеатры содержат микросхемы для приема FM радиовещания. Неудивительна антенна в составе комплекса. Осталось добавить, что воспроизведение возможно с разных носителей. Источник выбирается с пульта домашнего кинотеатра, причем остаётся возможность звук разбить на 6 каналов и прослушать в объемном варианте. Отдельные телевизоры умеют изображение разбивать на компоненты 3D, старенький фильм возможно увидеть в трехмерном пространстве.

Дополнительные сведения о домашних кинотеатрах

Любопытное видео выложили на Ютуб, без подробностей скажем, что обычный компьютер сможет воспроизвести мультимедиа в 3D. Причем опция не стоит ни копейки. Выносим благодарность автору ролика, вкратце обрисуем идею. В сети скачайте программу iz3d. Это умный проигрыватель, из плоского видео делающий объемное. Чтобы понять, смотрите – картинка начнет двоиться красноватой тенью. Если надеть стереоочки, увидите нечто удивительное. Для нормальной работы программы понадобится предварительно скачать и установить драйвер. Просто наберите в поисковике «драйвер для iz3d». Графическую библиотеку DirectX программа предложит обновить самостоятельно. Допустимо сделать вручную.

Когда программное обеспечение уже установлено, проведите настройку скачанного плеера. Зайдите в меню File → Stereo Format и выберите кружком пункт Interlaced. Видео станет объемным. Полагаем, что изображение возможно через сеть транслировать на экран телевизора, минуя домашний кинотеатр. Более подробно читайте руководство приобретенной модели либо спрашивайте у технической поддержки производителя.

Теперь большинство читателей уже знает, как собрать домашний кинотеатр самостоятельно, переходим к вопросу обустройства помещения.

Помещение под домашний кинотеатр

Важно правильно расставить колонки и отделать стены комнаты с домашним кинотеатром звукопоглощающим материалом. Прослеживается эксплуатационный аспект: максимальная громкость системы колонок. Качество Звук вокруг настолько высокое, что и 100 дБ не покажется слишком (громче отбойного молотка на стройке, не выдающего 90 дБ). В результате нарушаются правила эксплуатации помещения, что грозит штрафом. Проведите полную звукоизоляцию комнаты. Категорически не рекомендуем применять Изовер, как в видео на Ютуб. Это стекловата. Строители уже поняли, к чему ведется разговор. Если соседи зальют, а поверх стекловаты идет гидроизолирующая пленка, как на видео, негативные последствия предвидятся ужасными. А в комнате установлена дорогая бытовая техника.

В случае возможности потопа перво-наперво проникающей гидроизоляцией отделывается потолок. Это дорого, но иного пути уберечь обстановку не имеется. В качестве изоляторов рекомендуем применять Пенофол и пробковое дерево. Это недорого и безопасно для здоровья. Парилки в комнате не будет. Пар уйдёт через внешние стены, которые изолировать не нужно, за ними улица. Заземлённый Пенофол вдобавок снизит уровень электромагнитного излучения.

Напоминаем, пробка мягкая, что приветствуется в доме с детьми и дорогой посудой. Технология производства чуть экологичнее процесса изготовления ДСП. Эмиссия формальдегида ниже.

vashtehnik.ru

Домашний кинотеатр на практике. Часть 5

Настала пора поговорить не про оборудование и акустические системы, а про помещение с точки зрения обеспечения комфорта при просмотре фильма. Говорить про дизайн интерьера мы конечно не будем, поскольку представление о нём у каждого своё, однако вне рамок дизайна существуют различные аспекты организации различных деталей интерьера для обеспечения максимального комфорта зрителей в домашнем кинотеатре.

Освещение в комнате

Поскольку акустическим системам, компонентам и кабелям уровень освещённости в помещении, мягко говоря, по барабану, поэтому организация фоновой подсветки при просмотре фильма целиком и полностью зависит от типа используемого устройства отображения.

Плазменные панели, кинескопные ТВ, проекционные ТВ

Все три типа аппаратов являются устройствами, экраны которых обладают собственным свечением довольно большой яркости. Врачи не рекомендуют смотреть на яркий свет в полной темноте — глаза напрягаются и быстро устают. Однако и при ярком дневном свете смотреть кино в домашнем театре совсем не приятно — экран уже не выглядит столь ярким, картинка не кажется реалистичной. А это приведёт лишь к потери эффекта вовлечения в происходящее на экране. Поэтому рекомендуется не допускать дневной свет в помещения. К тому же, дневной свет не постоянен в плане интенсивности (то солнце светит, то вдруг тучи набежали) — это отвлекает. Также возможно возникновение бликов на экране — это уже совсем не хорошо.

Блокируется дневной свет несколькими путями: с помощью традиционных жалюзи, светонепроницаемых штор или специальной светозащиты (светонепроницаемого материала, закрывающего оконный проём по всей площади). По желанию такую светозащиту можно оборудовать дистанционным управлением, либо подключить её управляющие схемы к 12-вольтовым триггерам ресивера. То есть, скажем, при включении ресивера (или определённого входа на ресивере) светозащита будет активизироваться автоматически.

В помещении нужно создать полумрак — обеспечить комфортную для зрения подсветку, но, в то же время следить, чтобы эта подсветка не отвлекала внимание от просмотра. Именно поэтому наиболее рационально использовать скрытую подсветку — светильники, освещающие тусклым направленным светом стену или потолок таким образом, чтобы прямой свет от светильника не был виден. Избегайте близкого расположения светильника от освещаемой поверхности, дабы световое пятно не выглядело слишком ярким, а значит и отвлекающим — нужна как можно более равномерная подсветка. Что касается светового потока, то для комнаты площадью 20-30 м² вполне достаточно освещения, эквивалентного одной лампе накаливания 40-60 Вт. Поскольку прямого света испускать фоновая подсветка не будет, в комнате будет создан уютный полумрак: передвигаться по комнате или без специального прицеливания попасть рукой в пакет с чипсами при таком свете можно будет вполне, а вот прочитать какой-либо текст на бумаге — проблематично. В этом случае картинка даже на яркой плазменной панели будет восприниматься вполне комфортно в течение длительного времени.

Проектор с экраном.

Тут всё просто. Ваша задача обеспечить кромешную тьму в помещении — в противном случае придётся тратиться на проектор с очень мощным световым потоком в несколько тысяч ANSI. Просто даже небольшое количество света во время просмотра картинки с проектора вызывает катастрофическое падение контрастности, искажение цветовой палитры и т. д. В общем, удовольствия от такой картинки вы уже не получите. А в полной темноте можно добиться качественного изображения даже от проектора с относительно небольшим световым потоком, при условии разумного подхода к выбору экрана (не слишком большая диагональ и качественный материал с хорошими отражающими свойствами).

Мебель

А точнее диван и/или кресла. Тут требования всего два: диван или кресла должны быть удобными при длительном сидении. И второе — спинка должна быть не высокой — она должна заканчиваться максим на уровне плечей сидящего человека. Само собой, никаких подголовников. В противном случае сигнал тыловых АС будет либо не слышен совсем, либо будет искажён из-за отражения от расположенной близко к уху поверхности спинки дивана или кресла. Желательно использовать прямые диваны, установленные строго напротив экрана. В случае с угловыми или полукруглыми диванами некоторые сидящие на них зрители могут находится в полоборота к экрану, что приведёт либо к быстрой утомляемости шеи, либо к не корректной посадке по отношению к АС.

Устройства отображения

Поскольку с размещением телевизора, проекционного телевизора и плазменной панели особо фантазию проявить не удастся (разве что, плазменную панель можно не только поставить на стойку, но и повесить на стену), то говорить про них особого смысла нет. А вот в случае с проектором вариантов куда больше — о них и поговорим.

Наиболее простой вариант — поставить проектор на журнальный столик. Однако, при всей кажущейся простоте, такой способ «инсталляции» имеет ряд недостатков: свет из вентиляционных отверстий проектора будет отвлекать от просмотра, будет слышен шум системы охлаждения (пусть и не сильный). Да и торчащие провода не каждому понравятся. Зато и плюс есть: проектор можно быстро убрать в шкаф, а при необходимости так же быстро его поставить обратно. Правда, в этом случае скорее всего придётся каждый раз подстраивать резкость и размер засветки, хотя это вполне можно пережить. Тем не менее, большинство людей предпочитают стационарную установку проектора, даже если домашний театр стоится не в отдельной комнате, а в одной из жилых.

Если ремонт в помещении делается с учётом установки в ней домашнего театра, то весьма удобным видится способ монтажа проектора на потолок.

Монтаж проектора на потолок имеет несколько неоспоримых плюсов: во-первых, проектор не мешает, поскольку не занимает драгоценное жизненное пространство в комнате. Во-вторых, проектор может быть невидим, если сделать под ним красивую декоративную панель. В-третьих, в случае такого стационарного расположения проектора и экрана (экран может выдвигаться из ниши в потолке или висеть на стене постоянно), отпадает надобность подстраивать фокус, размер засветки.
Впрочем, минусы потолочной инсталляции проектора могут легко и непринуждённо перекрыть все плюсы. Самый главный минус — потолочная инсталляция аппарата невозможна, если ещё на стадии ремонта к нужной точке в потолке не были подведены соответствующие кабели (сигнальные и силовой). К тому же, нужно заранее определиться с моделью проектора, дабы точно знать на каком расстоянии и на какой высоте вешать проектор, какие кабели к нему подводить. А для этого надо определиться ещё, как минимум, с местоположением стойки с аппаратурой и, возможно, с моделью DVD-плеера, обладающего требуемыми выходами. В общем, обычно проектор монтируется на потолке в том случае, если в процессе ремонта и отделки помещения составляется целый комплексный проект будущего кинотеатра. В этому случае всё оборудование обычно подбирается заранее, а во время ремонта лежит в коробках, зато вы точно знаете как и куда протягивать кабели (видеокабели, колоночные кабели, сабвуферный кабель, силовые кабели и, возможно, кабели управления). В общем, это уже серьёзная инсталляция. Поэтому, если вы хотите ставить кинотеатр с проектором в уже отремонтированное помещение, то вариант в потолочным размещением проектора вам едва ли подойдёт.

Ну а что делать, если ремонт в комнате уже сделан — то есть, штробить стены и потолок для подводки кабеля к висящему проектору как-то не хочется? Тогда стоит обратить внимание на весьма популярную схему размещения оборудования для домашнего театра в одном боксе. Такой бокс устанавливается либо между кресел, либо перед диваном. В боксе помещаются все компоненты аудиочасти и сам проектор.

Внешне бокс можно оформить как душе угодно: форма и цвет могут быть любыми. Обычно изготовление бокса производится по индивидуальным чертежам, либо покупная стойка для аппаратуры просто обносится декоративными ширмами или «облачается» в некий декоративный кофр — путей тут много. Занимается изготовлением бокса либо бригада строителей, производящих ремонт в квартире, либо бригада инсталляторов, устанавливающих театр — это обычно решается в процессе инсталляции. Впрочем, если вы самостоятельно строите в комнате домашний кинотеатр, то сделать подобный бокс для вас труда не составит. Главное, позаботьтесь о хорошей вентиляции: ресивер и проектор не могут работать в малых замкнутых объёмах из-за сильного нагрева компонентов (особенно важна хорошая вентиляция для проектора).

Также возможно использование бокса только для проектора, в то время, как всё остальное оборудование находится, скажем, в стенной нише.

А теперь о плюсах и минусах такого бокса:

Плюсы:

• отсутствие шума системы вентиляции проектора;
• отсутствие отвлекающего свечения из вентиляционных отверстий проектора;
• отсутствие отвлекающего свечения дисплеев компонентов;
• близкое расположение компонентов друг к другу и к проектору облегчает коммутацию между устройствами и позволяет сэкономить деньги на длинных кабелях;
• эстетичный внешний вид: оборудование находится в одном месте, а все пучки кабелей и задние панели аппаратов скрыты от глаз.

Минусы:

• необходимо обеспечить подводку питания к боксу
• необходимо обеспечить прокладку колоночных кабелей от бокса до АС.

Первый минус как бы и не минус вовсе, а обязательное условие работы какого-либо оборудования вообще. Придётся по-любому решать эту проблему. Второй минус перестаёт быть таковым, если у вас дома на полу ковровое покрытие или большой ковёр (мягкое покрытие на полу крайне рекомендуется) — покупайте плоские или ленточные колоночные кабели, и проблемы решены. Если же у вас паркет или линолиум, то можно придумать какой-то общий отвод кабелей от бокса с последующей их разводкой в плинтусах. Либо ещё как-то…

Ну и, наконец, наиболее распространённый способ, который хорош для небольших комнат с поперечным расположением комплекса — крепление проектора над диваном посредством подвесной полочки или кронштейна. Тумба с аппаратурой в этом случае располагается обычно рядом с диваном. Большая часть видеокабеля и кабеля питания для проектора будет скрыта днищем дивана и его спинкой. Остаётся замаскировать каких-то 60-70 см. кабеля на стене, который пойдёт от спинки дивана к проектору. В этом случае также встаёт проблема прокладки кабелей (колоночных и сабвуферного) от стойки с оборудованием до АС. Пути решения описаны в отдельной статье.

Расстановка компонентов системы (или «в погоне за эстетикой»)

Если в домашнем кинотеатре вы используете не проектор с экраном, а телевизор, компактный проекционный телевизор или плазменную панель, то наиболее распространённой остаётся максимально плотная компоновка всех компонентов системы: в большой тумбе устанавливается спикер центрального канала и все блоки комплекса, а на верхней полке тумбы располагается телевизор или плазменная панель.

С точки зрения удобства коммутации это наиболее простой и рациональный вариант. Подойдёт такое решение в том случае, если ремонт в комнате уже сделан, а курочить стены или полы вы не намерены. Но с точки зрения эстетики это далеко не самый лучший вариант. Почему? Нагромождение аппаратуры, а также большое количество светящихся элементов дисплеев аппаратов и подсветка некоторых кнопок сильно отвлекают от просмотра. Да, можно использовать тумбы с закрывающимися непрозрачными дверцами — это избавит вас от необходимости лицезреть всю это «цветомузыку» компонентов, но в этом случае и ИК (инфракрасные) сигналы пультов управления не будут долетать до компонентов, да и внешне такая тумба будет выглядеть очень громоздко и неуклюже. Опять же, возникает проблема обеспечения должной вентиляции компонентов…

В общем, если вы намерены создать себе действительно «взрослый» комплекс с точки зрения эстетики, то тумбу с аппаратурой следует размещать там, где даже боковым зреним её вы видеть не будете во время просмотра фильма (то есть, обычно позади дивана). И поверьте, смотреть кино будет гораздо приятнее. Проблема передачи команд с пульта на расположенные сзади блоки легко решается с помощью ИК трансмитера. Разумеется, гоняться за эстетикой имеет смысл только в том случае, если в качестве экрана вы используете плазменную панель, ведь её можно повесить на стенку. А вот 32″ телевизор и «проекционник» на стенку вешать не стоит 🙂

Если пойти ещё дальше, то можно вообще освободить пол, используя плоские настенные АС (панели NXT, либо традиционные динамические АС в плоских корпусах) — эдакий стиль hi-tech. При грамотном выборе АС, в качестве звука кинофильмов вы едва ли проиграете, а вот на серьёзной музыке такие АС не всем могут понравиться. Но есть и третий вариант — встраиваемая акустика. Однако, такие АС требуют специальных углублений в стене (обычно не более 10 см в глубину), которые делаются на стадии ремонта. Зато при грамотной инсталляции они звучать будут как корпусные АС, а выглядеть как настенные. Во всех трёх случаях выглядеть система может примерно так:

Ну и, наконец, при совсем серьёзном подходе к построению домашнего театра можно спрятать АС за драпировкой из акустически прозрачной ткани. А спрятать можно хоть огромные напольные АС, хоть компактные «полочники». В итоге виден будет только экран — как в настоящем кинотеатре.

www.ixbt.com

Шестиканальный усилитель звука | Мастер-класс своими руками

Чтобы сделать качественный звук мне понадобились: из инструментов отвертка, кусачки и паяльник, а из материала провод, акустический кабель с RCA-разъемами, и двухканальные переходники.

Очень важно! Обязательно выключайте любую электротехнику от сети перед тем, как будете ее разбирать, дабы не получить поражения электрическим током.

Отключив провода, я приступил к снятию верхней крышки, чтобы посмотреть на усилители звука. Нужно было взглянуть, можно ли вообще воплотить задуманное в жизнь. И вот что открылось моим глазам:

Буду выражаться как можно более простым языком для тех, кто в этом ничего не понимает, но мысль его заинтересовала. На фото 4 показано все устройство домашнего кинотеатра. Большая часть его составляющих мне не требовалось. Интересующей деталью является плата в верхней левой части фото 4. Это и есть блок усилителей, отвечающих за объемное звучание 5.1. Мне нужно было подвести шесть линейных сигналов звуковой карты к данному блоку. Благо на плате есть разъем с надписями всех каналов, к котором подходят сигналы с проигрывателя.

С этим разобрался, но теперь возник другой вопрос. Как сделать так, чтобы аккуратно подключать шесть RCA-кабелей с компьютера. И тут мне помогут линейные входы кинотеатра, которых как раз было много.

Из всех разъемов я выбрал наиболее подходящие, предварительно нацарапав возле них номер будущего входа. Затем они были вообще отсоединены от платы, чтобы не было замыкания в дальнейшем:

Теперь предстоял самый ответственный момент: припаять провод к каждому разъему и соединить с блоком усилителей.

Припаянные провода я соединил в разъеме, идущем от усилителей согласно цветности канала, питание для усилителей тоже пришлось подводить зеленым проводом

Вот такой оказалась вся работа. На фото 12 видно, что к проигрывателю подходят RCA-кабеля, которые белым проводом соединяются с разъемом, идущим от усилителей:

В компьютере были задействованы все три выхода звуковой карты, передающие по два звуковых канала: два фронтальных, два тыловых, центр и сабвуфер. Разделить выход на два канала помогла вот такая штучка:

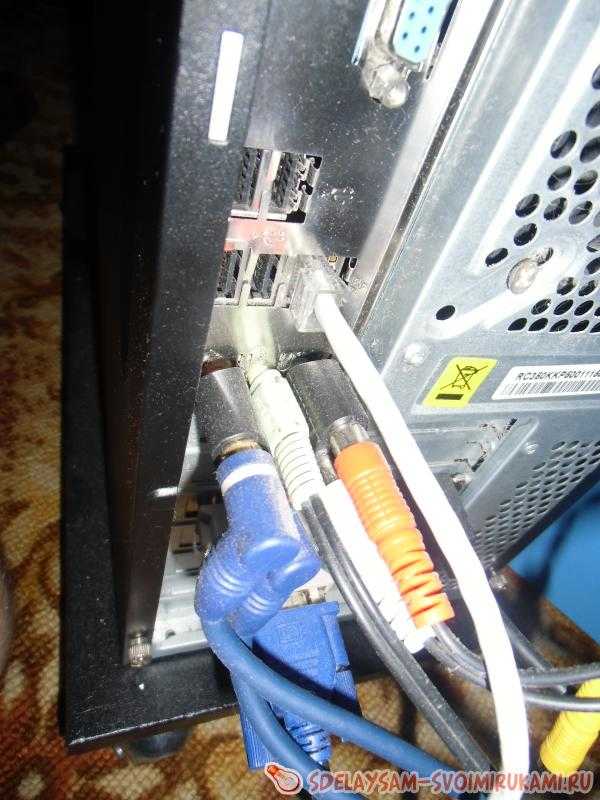

С задней стороны компьютера все выглядит вот так:

Работой остался более чем довольным. Качество звука не сравнится с прежним.

sdelaysam-svoimirukami.ru

Домашний кинотеатр своими руками – АВ Студия

Это шаг “0”, часто этим шагом пренебрегают, а зря – ото один из самых простых и эффективных способов кардинально улучшить параметры кинотеатра в одно движение! Представьте, что той мебели, которая уже стоит (или только запланирована) в комнате нет и разместите в ней кинотеатр с удобным местом просмотра-просушивания. Часто мебель можно передвинуть, заодно и помещение «обновится».

Что  является источником контента – диски, файлы, спутниковый тюнер … Нужен ли многоканальный ресивер, сколько входов нужно всего (+ запас хотя бы 1-2 входа). Какая схема по звуку (2.0, 2.1, 5.1, 7.2 или что-то из более современных Dolby Atmos, Auro 3D, …). Акустика пассивная или активная. Будет ли она использоваться и для прослушивания музыки (возможно система с качественными компонентами по схеме 2.1 будет лучше чем слабый комплект 5.1 – особенно с учетом музыки). Лучше рассмотреть несколько вариантов с учётом ваших предпочтений, применительно к вашей реальной комнате.

С самого начала определитесь с бюджетом. И следите за правильным балансом стоимости систем и компонентов в рамках бюджета. Не “ведитесь” на заверения продавца в магазине, что вам нужен именно этот «самый лучший в округе» телевизор. Разбирающихся в теме и увлечённых ДК среди них крайне мало. Следующему покупателю он будет расхваливать соковыжималку или пылесос, а разве можно быть увлеченным пылесосами?! А главное – дороже не всегда лучше!

Вы вложили немалые деньги и теперь нужно выжать из системы все, на что она способна! Досконально изучите возможности вашего оборудования (лучше это делать еще до покупки), часто наиболее интересные режимы лежат не «на поверхности». Особенно это относится к размещению колонок и коррекции звучания (в ресивере или звуковом процессоре плеера). Главное правило размещения колонок – не засовывайте их в углы и не придвигайте вплотную к стенам – им нужно пространство для звучания (если это не специальные настенные модели).

Часто бывает, что с помощью эквалайзеров или настроек ресивера не удается добиться хорошего звука – отражения от стен/пола/потолка смазывают и размывают на звуковую картину. Попробуйте уменьшить влияния стен и пола, поместив поглощающие и рассеивающие панели или коврики хотя бы в точки первых отражений (особенно для центральных каналов). Подвигайте сабвуфер – иногда смещение буквально на 50 сантиметров дает удивительный эффект.

Выбирать фильм с одного пульта, управлять звуком с другого, а перематывать с третьего не удобно! В крайнем случае универсальный ИК-пульт, но лучше использовать радиоканальные пульты (при управлении больше чем 2-3 устройствами, ИК-пульты часто глючат).

Если вы смотрите фильмы с компьютерных носителей и оставляете их у себя в коллекции, то вскоре их количество перевалит за 200-300 штук и без удобного интерфейса вам уже не обойтись. Иначе фильмы будут в нескольких экземплярах, в разных местах и все равно в нужный момент вы их не найдете. Интерфейс может быть как на экране, так и на мобильном планшете (кстати, он же может выступать в качестве универсального пульта).

www.avstudio52.com

Как из домашнего компьютера сделать «два в одном» – домашний кинотеатр + персональный компьютер

Если вдруг у вас дома есть игровой компьютер, не обязательно топовый, главное чтобы на нем нормально работала Windows 7 или XP, и была хотя бы средняя видеокарта с двумя видео выходами, то вы можете, не докупая дорогих комплектующих сделать хороший универсальный мультимедиа центр. При этом вы, конечно же, не лишитесь всех старых функций своего персонального компьютера.

Изучением вопроса создания домашнего кинотеатра на основе персонального компьютера я занялся уже давно. Конечно, пробовал кое, что реализовать на практике. А также рассматривал варианты готовых плееров, таких как Popcorn Hour или WD TV Live. Но для меня важным было несколько параметров, из-за которых многие варианты не подходили.

Помимо проигрывания музыки, видео, просмотра роликов на YouTube, мне бы хотелось, чтобы у моих домашних была возможность смотреть телевизионные каналы. Живу я в небольшом городе и поэтому рассматривалось только спутниковое телевидение. Так как я заядлый геймер мне бы хотелось иногда поиграть на этом устройстве. Хотелось добиться такого же комфорта игры за компьютером в некоторые игры, как например, играя на современной приставке, при этом, не покупая последнюю. Под комфортом я, конечно, имею ввиду управление джойстиком и удобное место расположения игрока на диване или кресле.

Для таких специфических целей подходит только персональный компьютер под управлением Windows 7 или XP. Можно конечно приобрести несколько специальных устройств и переключаться между ними по мере необходимости. Для тв – спутниковый рессивер, для игр – приставка, для видео и музыки – компьютер или специальный медиаплеер. Но мне хотелось все это объединить, но при этом не ограничивать функции каждого из устройств. Ниже я расскажу о своей не стандартной домашней конфигурации, а вы легко сможете оценить ее преимущества и недостатки, а также подстроить ее под свои нужды.

Вообще HTPC делают отдельно стоящей коробочкой. Желательно поменьше и бесшумной. Я же предлагаю доработать свой персональный домашний компьютер и получить все-в-одном. Эта мысль пришла мне в голову, когда я понял что мой компьютер и так работает почти круглосуточно, и я уже пытаюсь, и довольно успешно, сделать его менее шумным. То есть он уже отвечает, по крайней мере, одному из требований HTPC. С размером тоже проблем нет, ведь это не отдельное устройство. Системный блок уже есть, и бОльшего места он не займет. Осталось решить, как сделать так, чтобы этот компьютер можно было использовать и в качестве медиацентра и при этом не потерять его основных функций.

Конфигурация универсального мультимедиа компьютера выглядит следующим образом:

Стандартный компьютер, который включает в себя материнскую плату со встроенной или дискретной звуковой картой, процессор, память, жесткий диск, видеокарту (желательно NVIDIA, почему – объясню позже) обязательно с двумя выдеовыходами. Конечно, понадобятся клавиатура и мышь, любой корпус, а также монитор. Все это наверняка и так у вас уже есть, а вот то что нужно будет приобрести для того чтобы компьютер получил функции домашнего кинотеатра.

Понадобится телевизор с HDMI интерфейсом, настолько большой, насколько вы себе можете позволить. Обратите внимание, при покупке телевизора вам обязательно нужно посмотреть какое разрешение он будет поддерживать при подключении к ПК. Бывают модели, в которых оно отличается от родного. То есть если вы покупаете телевизор с разрешением FullHD (1920*1080), то убедитесь, что такое же разрешение поддерживается телевизором при подключении к компьютеру. Понятно, что телевизор вам нужен будет в любом случае, ведь для этого все и затевалось.
Также нужно купить пульт дистанционного управления. Очень рекомендую Microsoft Remote Control and Receiver, но вообще подойдет практически любой даже самодельный.
Если вы не аудиофил то подойдет обычный HDMI кабель умеющий передавать звук. Если хотите, конечно, можно установить хорошее оборудование для звука, я ограничился встроенными колонками в телевизоре и акустической системой 2.1 плюс наушники.
Также, если вы планируете играть на универсальном компьютере, вам понадобиться джойстик. Самый лучший геймпад для персонального компьютера это – Microsoft Xbox 360 Controller. Не подумайте что я фанат Microsoft, но действительно на практике вы не найдете лучше геймпада для компьютера, да и те ПДУ что лучше Microsoft Remote Control стоят на порядок дороже.

Если вам, как и мне, нужно чтобы мультимедиа компьютер умел показывать телевизионные каналы, вам понадобиться тв тюнер. В моем случае это DVB-S2 карта, предназначенная для приема спутникового телевидения. Для городских жителей это может быть, например, гибридный тв-тюнер который умеет принимать аналоговый и цифровой DVB-T сигналы. Или вообще можно обойтись IPTV, если ваш провайдер предоставляет такие услуги, в этом случае дополнительно покупать ничего не нужно.

Для просмотра YouTube и других подобных сервисов, вам понадобиться только боле менее хороший интернет канал, который у вас уже наверняка имеется.

Ну, вот и все, с покупками закончили. Переходим к самому главному, к выбору оболочки для медиацентра. Так как мне нужно было, чтобы на моем компьютере можно было играть, вопрос выбора операционной системы не стоял. Windows 7 идеально подходит, надеюсь эта операционная система у вас уже есть. Помимо большого ассортимента игр у вас не будет никаких проблем с драйверами для некоторых DVB карт.
В качестве оболочки для медиацентра мной был выбран MediaPortal. Вообще существуют несколько достойных альтернатив (например, XBMC), но для описанных задач MediaPortal подойдет идеально.

Самая главная функция MediaPortal’а, которая в нашей конфигурации жизненно необходима, это возможность запустить его независимо на любом подключенном экране компьютера.

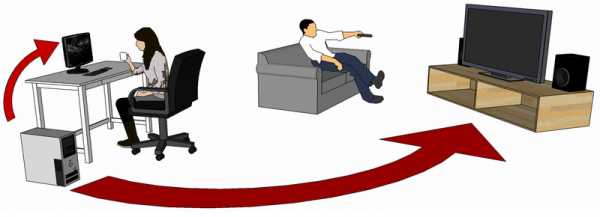

К видеокарте компьютера нужно подключить монитор и телевизор одновременно. Если вы подключите телевизор через HDMI интерфейс, вы избавитесь от лишних проводов, так как по нему будет передаваться и видео и звук. После этого в настройках MediaPortal’а появится опция выбора экрана запуска.

Выбрав эту опцию, привязываем MediaPortal к телевизору, теперь он будет запускаться только на этом экране. Зайдя в настройках в раздел «Кодеки» выберем HDMI выход в качестве звукового рендера. Обратите внимание, что это нужно сделать во всех вкладках (ТВ, Видео, DVD).

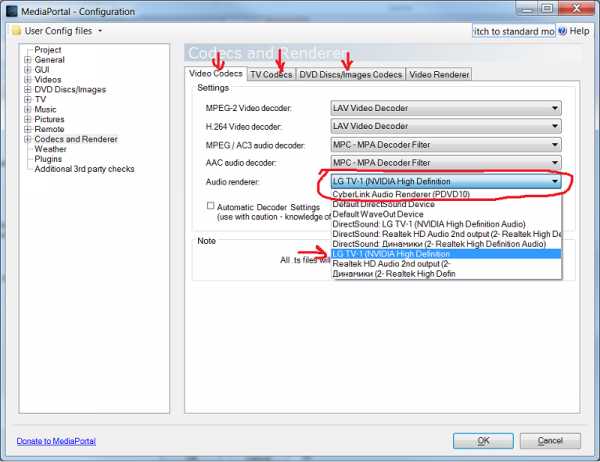

Здесь же, во вкладке «видео рендер», кроется преимущество Windows 7 перед XP. Дело в том, что Enhanced Video Render, доступный в семерке, позволяет использовать все функции MediaPortal’а и игры одновременно. То есть на телевизоре будет работать MediaPortal, а за монитором вы можете играть в любую игру. При этом ничего друг-друг мешать не будет.

Стоит опять же обратить внимание на установленные кодеки в вашей системе. Если вы не искушенный пользователь, то можете воспользоваться специальными кодек-паками для MediaPortal’а – SAF v4 или SAF v6. Затем нужно правильно настроить кодеки, включив аппаратное ускорение и наконец, выбрать их в настройках MediaPortal’а.

Если у вас кодеки настроены правильно и видео будет проигрываться с аппаратным ускорением, то MediaPortal будет отнимать минимальный процент ресурсов процессора (на моей системе 2-7%). Памяти он скушает не так мало как хотелось бы, но кто сейчас вообще смотрит на память. Вообще, система жизнеспособна даже с двумя гигабайтами оперативной памяти.

Чем же, в этом случае, видеокарты фирмы NVIDIA лучше AMD? Дело в том что телевизор, подключенный ко второму входу видеокарты вы будете иногда выключать. При этом если у вас видеокарта фирмы NVIDA то он не будет пропадать из списка устройств, и если у вас в этот момент включен MediaPortal, то ничего страшного не произойдет. А вот с видеокартами AMD прямо беда в этом смысле. Выключаете телевизор, компьютер его «теряет», при этом запущенный MediaPortal перескакивает на основной монитор, а также теряет устройство вывода звука. Но вообще, если вы будете сначала выключать программу, и только затем выключать телевизор, то все будет нормально, тем более что после включения телевизора он снова автоматически появляется в системе. Возможно, все зависит не только от производителя, все-таки я опираюсь на собственный не очень богатый опыт использования нескольких видеокарт.
В принципе можно использовать даже интегрированную видеокарту, главное удостовериться, что в ней два видеовыхода и оба можно использовать одновременно.

Теперь нужно что-то решить с управлением. Ведь если вы будете работать (или играть) за основным монитором с помощью клавиатуры и мыши, MediaPortal при этом будет либо реагировать на нажатия клавиш, либо, если он будет не в фокусе, им невозможно будет управлять с помощью ПДУ. Есть несколько хитростей, которые нам помогут.
Microsoft Remote Control and Receiver начнет работать сразу после того как будет подключен к компьютеру. Но чтобы получить доступ к гибким настройкам под наши цели, нужно установить специальную программу IR Server Suite (IRSS). Она поддерживает кучу разных пультов, в том числе и те, что работают через WinLIRC по com порту. ПДУ от Microsoft программа понимает сразу, настройка других пультов – тема отдельного разговора.
Открываем настройки MediaPortal’а и переходим в раздел пультов, там снимаем галочку на использовании пульта от Microsoft.

Перейдя в раздел плагинов, находим «MP Control». В этом плагине мы можем переназначать клавиши пульта по своему вкусу, создавать макросы и тому подобное. Но вообще все должно работать без дополнительных настроек. Единственное, что обязательно нужно сделать, это снять галочку с опции «require focus», так мы научим пульт управлять MediaPortal’ом без необходимости переключаться на него.

Осталось только отучить пульт от управления другими приложениями, иначе будут неприятные ситуации. Например, если вы сидите за монитором и пользуетесь браузером, нажимая на ссылки в нем, браузер находится у вас в фокусе. В это время ваша девушка смотрит фильм и, нажимая кнопки пульта, в итоге управляет той программой, которая сейчас в фокусе, мешая вам пользоваться ей.
Чтобы избежать подобных ситуаций, нужно открыть редактор реестра и найти ветку
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\HidIr\Remotes\745a17a0-74d3-11d0-b6fe-00a0c90f57da (последние цифры могут быть другими)
Там находим и удаляем ключи с «CodeSetNum0» по «CodeSetNumX».

У Microsoft Remote Control есть еще одна замечательная особенность, которая позволяет избавиться от лишних пультов. Три кнопки у этого пульта программируются. Кнопку TV программируем на выключение, а VOL+, VOL- на управление громкостью телевизора. Как это сделать описано здесь.

Вот и все, теперь в нашей системе один пульт управляет только MediaPortal’ом и телевизором, а клавиатура и мышь используются в других программах.

Есть правда еще одна маленькая деталь, которая меня долгое время раздражала. Когда я работал за монитором, курсор мыши все время пытался вылезти на телевизор и это сильно мешало. К сожалению, в windows ужасно реализовано управление несколькими мониторами, и стандартными средствами ничего нельзя было сделать. Поэтому я попросил друга написать маленькую программу, которая ограничивала бы курсор на одном экране, что он вскоре и сделал, за что ему спасибо. Правда, позже я обнаружил замечательный проект — Dual Monitor Tools. В нем есть не только программа, с помощью которой можно ограничивать курсор, но и несколько других значительно облегчающих работу с двумя мониторами. Например, программа DisMon позволит вам запускать игры на втором мониторе (в нашем случае телевизор), даже те в которых эта возможность не предусмотрена разработчиками.
Ну вот, попутно мы решили еще одну задачу – запуск игр на любом из установленных экранов. Если вам чем-то не понравилась программа DisMon, вы можете воспользоваться еще одной – UltraMon, но учтите, эта программа не бесплатна.

Стоит заметить, что при игре за телевизором нужно также как-то переключать на него звук, это решается выбором выхода HDMI в качестве звукового устройства по умолчанию перед запуском игры. Чтобы каждый раз долго не ползать в настройках системы, можно воспользоваться замечательной программой, позволяющей делать это с помощью одного клика мышки по ярлычку.

С телевидением особо расписывать нечего. Вставить DVB карту, поставить драйвера, настроить в сервере MediaPortal’а. Тут конечно много тонкостей и подводных камней, но если рассказывать, придется писать отдельную статью.

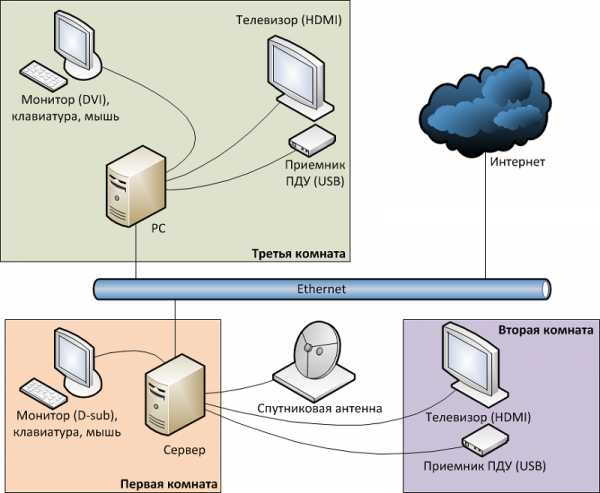

Под конец я опишу вам свою домашнюю систему для наглядности.

В первой комнате находится один из персональных компьютеров.

Конфигурация:

• Системная плата: Asus F1A75-V Pro
• Процессор: AMD A4-3300 APU with Radeon HD Graphics (2500 МГц)
• Видеоадаптер (интегрированный): AMD Radeon HD 6410D (512 Мб)
• Оперативная память: 3 Гб
• Дисковый накопитель: Western Digital 1 Тб и 750 Гб
• Кулер на процессоре: Scythe Ninja Mini (без вентилятора)
• Устройства ввода: Клавиатура, Мышь, ПДУ
• Блок питания: 350 Вт
• Монитор: Samsung 19″
• Телевизор: LG 32″
• Операционная система: Windows 7 x32

Его задачи:

• Выступать в качестве персонального компьютера в первой комнате. Серфинг, просмотр фильмов, интернет роликов, музыка и т.п.
  Для осуществления этой задачи в первой комнате рядом с системным блоком располагаются монитор, клавиатура, мышь и звуковые колонки.
• Служить в качестве медиацентра во второй комнате. Просмотр фильмов, сериалов, тв программ, а также общение через скайп.
  Для этого во второй комнате располагаются телевизор и рессивер пульта дистанционного управления, а также вебкамера. Телевизор подключен пятнадцатиметровым HDMI кабелем, проходящим через всю квартиру, причем кабель самый дешевый, даже без ферритовых колец. Рессивер ПДУ и камера подключены USB кабелями. Два пассивных кабеля по пять метров соединены вместе (не смог найти десяти метровых). Стоит заметить, что у рессивера Microsoft Remote Control пятиметровый кабель.
• Отвечать за прием спутникового телевидения и последующей трансляции потоков на клиенты, с помощью запущенного сервера MediaPortal’а.
  Сигнал со спутника принимают две DVB карты, к которым подведены кабели от одной спутниковой антенны.
• Также этот компьютер служит в качестве медиахранилища и торрентокачалки. Работает он круглосуточно, без остановок.

В третьей комнате находится еще один персональный компьютер.

Конфигурация:

• Системная плата: Gigabyte GA-770TA-UD3
• Процессор: AMD Athlon(tm) II X3 445 (3200 МГц)
• Видеоадаптер: NVIDIA GeForce GTX 550 Ti (1024 Мб)
• Оперативная память: 6 Гб
• Дисковый накопитель: Western Digital 640 Гб
• Кулер на процессоре: Scythe Ninja Mini (без вентилятора)
• Устройства ввода: Клавиатура, Мышь, ПДУ
• Блок питания: 450 Вт
• Монитор: Asus 24″
• Телевизор: LG 32″
• Операционная система: Windows 7 x64

Задачи:

• Выступать в качестве персонального компьютера в третьей комнате.
  Рядом с системным блоком располагаются – монитор, клавиатура, мышь и звуковые колонки.
• Одновременно служить в качестве медиацентра, для просмотра роликов с YouTube и Vimeo, фильмов и сериалов.
  Для этого в этой же комнате располагаются телевизор, подключенный пятиметровым HDMI кабелем, и рессивер ПДУ.
• Так же компьютер активно используется в качестве игровой платформы.
  Если игра удобно управляется геймпадом, то играю на телевизоре лежа на диване, если клавиатурой и мышью – то сидя за столом перед монитором. Если, например кто-то смотрит фильм за телевизором, а я при этом играю, то вместо колонок использую наушники, чтобы не мешать друг другу.
• Если появиться желание можно смотреть тв или записывать передачи.
  За это отвечает сервер MediaPortal’а запущенный на первом компьютере, к нему второй компьютер подключается в качестве клиента по домашней сети. К слову сказать, дома у меня 100 мегабитная сеть и этого хватает для просмотра не только SD, но и HD фильмов.

И того получается два полноценных рабочих места располагающихся в первой и третьей комнате, плюс два полноценных домашних кинотеатра находящихся во второй и третьей комнате. Вскоре планируется к покупке еще один маленький компьютер наподобие Nettop-nT-330i и телевизор на кухню, но работать он будет исключительно как HTPC. Сервер MediaPortal’а поддерживает сколько угодно клиентов, поэтому на кухне также можно будет смотреть спутниковое телевидение.

Ну и наконец, плюсы и минусы подобной системы.

Плюсы:

• Не требует существенных затрат. Конечно, если у вас дома уже есть персональный компьютер, предназначенный не только для работы, но и для игр и развлечений. Телевизор тоже не относится к покупкам, так как очевидно, что для любого HTPC он необходим. Фактически, если у вас дома есть игровой компьютер, нужно будет купить только пульт.
• Система универсальна и масштабируема. Купив один компьютер, вы получаете кучу возможностей. Если захотелось ее как то усовершенствовать, то сделать это будет легко, и не нужно будет менять все устройство целиком.
• Всеядность. То есть на этом HTPC будут проигрываться практически любые форматы видео и аудио.

Минусы:

• К минусам я бы отнес «надежность» системы. Здесь стоит объяснить. Если предполагается, что за персональным компьютером будут работать люди, не разбирающиеся в тонкостях его работы, то неизбежно будут возникать мелкие проблемы. При этом если они будут пользоваться исключительно MediaPortal’ом (смотреть фильмы, тв и сериалы за телевизором), то никаких проблем не будет. Здесь конечно все решают грамотные настройки windows, антивирусы и конечно бекапы.
• Также рекомендую использовать только проверенное железо. Например у меня начали возникать проблемы только после того как я проапгрейдил свой «сервер» на новую платформу от AMD. Прошлая система на их же 785G чипсете работала стабильно. О чем я только думал когда затевал апгрейд…
• Также к минусам стоит отнести не тривиальную настройку системы. Если установка MediaPortal’а вполне легкая задача, с которой справиться любой пользователь, то настройка кодеков, пульта и особенно тв сервера может оказаться для некоторых препятствием. Особенно после того как некоторое время назад перестал работать русскоязычный форум MediaPortal’а, на котором находилось много полезной информации и отзывчивых людей готовых делиться своими знаниями.
• Чем мощнее персональный компьютер, тем сложнее сделать его бесшумным. В оправдание могу сказать, что на сервере у меня находится всего один вентилятор на блоке питания, который почти не слышно. На втором компьютере два вентилятора, на блоке питания и на видеокарте. Второй вентилятор конечно уже слышно, но только когда играешь, например, в игры, что порой не так уж и важно.

Надеюсь, кому-нибудь пригодится данная статья, и он сможет сделать универсальный медиа компьютер у себя дома и при этом сэкономить немного денег.
Написать статью, меня побудили не только альтруистические, но и парочка меркантильных желаний. Помимо желания получить инвайт на Хабр, я хотел привлечь внимание увлеченных и технически подкованных людей к замечательной оболочке для медиацентра на основе персонального компьютера с открытым исходным кодом – MediaPortal. Это прекрасно развивающийся проект, но дополнительные людские силы не могут быть лишними. Например, до сих пор нет нормального плагина для скайпа (не смотря на то, что у скайпа появилось API), или все еще не готов порт клиента под linux. Да мало ли чего еще можно придумать и развить. Очень надеюсь, что среди вас найдутся заинтересованные люди, и MediaPortal станет еще лучше.

Несколько скриншотов.

Главное меню:

Пример загрузки процессора при просмотре HDTV:

Галерея фильмов:

Пример загрузки процессора при просмотре HD фильма:

PS: Многое из особенностей MediaPortal’а в этой статье не описывается, так как выходит за ее рамки. Если вам будет интересно, то могу попробовать написать статью конкретно по этой оболочке и ее настройке, хотя в сети есть подобные, но встречаются они довольно редко и очень скупы на содержание. К сожалению, примерно с лета не работает русскоязычный сайт MediaPortal’а. Надеюсь, его владелец читает Хабр и восстановит его, или хотя бы договорится о переносе форума на официальный, что нужно было сделать уже давно.

UPD: Добавил несколько скриншотов.
UPD2: Открылся Русский подфорум МедиаПортала.

habr.com
