In5819 характеристики. Диод Шоттки IN5819: характеристики, применение и аналоги

Какие особенности имеет диод Шоттки IN5819. Каковы его основные технические характеристики. Где применяется IN5819. Какие существуют аналоги этого диода.

Что представляет собой диод Шоттки IN5819

IN5819 — это диод Шоттки с барьерным переходом металл-полупроводник. Он относится к семейству быстродействующих выпрямительных диодов с малым падением прямого напряжения. Основные особенности IN5819:

• Низкое прямое падение напряжения — около 0,3-0,4 В при прямом токе 1 А
• Очень малое время обратного восстановления — менее 10 нс
• Максимальное обратное напряжение — 40 В
• Максимальный прямой ток — 1 А
• Корпус — DO-41 (цилиндрический стеклянный корпус с аксиальными выводами)

Благодаря этим характеристикам IN5819 широко применяется в импульсных источниках питания, выпрямителях и других высокочастотных схемах.

Технические характеристики диода IN5819

Рассмотрим основные параметры диода IN5819 согласно техническому описанию:

• Максимальное обратное напряжение: 40 В
• Максимальный прямой ток: 1 А
• Прямое падение напряжения: 0,3-0,4 В (при токе 1 А)
• Обратный ток утечки: 1 мА (при обратном напряжении 40 В)
• Общая емкость: 110 пФ
• Время обратного восстановления: < 10 нс
• Рабочая температура: от -65°C до +125°C
• Корпус: DO-41 (стеклянный цилиндр с аксиальными выводами)

Как видим, диод IN5819 обладает очень малым прямым падением напряжения и низкой емкостью перехода, что обеспечивает его высокое быстродействие.

Области применения диода IN5819

Благодаря своим характеристикам, диод IN5819 широко используется в следующих областях:

• Импульсные источники питания
• Высокочастотные выпрямители
• Быстродействующие логические схемы
• Схемы защиты от обратной полярности
• Преобразователи DC-DC
• Зарядные устройства для аккумуляторов

В импульсных блоках питания IN5819 часто применяется в качестве выходного выпрямителя, где требуется минимальное падение напряжения и высокое быстродействие. Его также используют для защиты от обратной полярности в схемах с низким напряжением питания.

Аналоги и заменители диода IN5819

При необходимости заменить IN5819 можно использовать следующие аналоги:

• 1N5817 — аналог на 20 В, 1 А
• 1N5818 — аналог на 30 В, 1 А
• 1N5820 — аналог на 3 А
• SS14 — аналог в корпусе SMA для поверхностного монтажа
• SK14 — аналог в корпусе DO-214AC
• SR140 — аналог в корпусе DO-214AC на 1 А, 40 В

При выборе аналога важно учитывать не только основные параметры, но и особенности применения в конкретной схеме. Некорректная замена может привести к ухудшению характеристик устройства.

Особенности монтажа и эксплуатации IN5819

При работе с диодом IN5819 следует учитывать несколько важных моментов:

• Чувствительность к статическому электричеству — рекомендуется использовать антистатические меры защиты при монтаже
• Необходимость обеспечения хорошего теплоотвода при работе на максимальных токах
• Недопустимость превышения максимального обратного напряжения 40 В
• Соблюдение полярности подключения — катод обозначен полосой на корпусе

Правильный монтаж и эксплуатация в допустимых режимах обеспечат длительную и надежную работу диода IN5819 в различных электронных устройствах.

Преимущества использования IN5819 в схемах

Диод Шоттки IN5819 обладает рядом преимуществ по сравнению с обычными кремниевыми диодами:

• Меньшее прямое падение напряжения (0,3-0,4 В против 0,6-0,7 В у обычных диодов)
• Более высокое быстродействие — время восстановления менее 10 нс
• Низкий уровень шумов
• Хорошая работа на высоких частотах до сотен МГц
• Малая емкость перехода — около 110 пФ

Эти свойства позволяют повысить КПД и быстродействие импульсных преобразователей, уменьшить потери в выпрямителях, улучшить характеристики высокочастотных схем при использовании IN5819.

Ограничения в применении диода IN5819

Несмотря на многочисленные достоинства, у диода IN5819 есть и некоторые ограничения:

• Относительно низкое максимальное обратное напряжение — всего 40 В
• Повышенный обратный ток утечки по сравнению с обычными диодами
• Чувствительность к перегреву и перенапряжениям
• Ограниченный диапазон рабочих температур — до 125°C

Эти факторы необходимо учитывать при проектировании устройств. В некоторых применениях, где требуется высокое обратное напряжение или низкий ток утечки, может потребоваться использование обычных кремниевых диодов вместо IN5819.

Особенности тестирования диодов IN5819

При проверке исправности диода IN5819 следует учитывать его специфику как диода Шоттки:

• Прямое падение напряжения составляет всего 0,3-0,4 В, а не 0,6-0,7 В как у обычных диодов
• Обратный ток утечки может быть заметно выше, чем у кремниевых диодов
• Измерение емкости перехода требует специальных приборов из-за ее малой величины
• Проверка быстродействия возможна только на специализированном оборудовании

Для базовой проверки достаточно измерить прямое и обратное сопротивление диода мультиметром. Исправный IN5819 должен проводить ток в прямом направлении и блокировать в обратном.

характеристики, datasheet, аналоги и цоколевка

Диоды Шоттки 1N5819 по своим техническим характеристикам подходят для использования в импульсных блоках питания, зарядных устройствах, выпрямителях высокой частоты. Ещё их применяют для фиксации нейтронных, а также альфа и бета лучей. Как и большинство подобных изделий, этот полупроводник отличается низким падением напряжения при прямом токе и может быстро переключаться.

Цоколевка

Помимо характеристик в Datasheet на 1N5819 указана цоколевка. Для чего это необходимо? Чтобы диод работал, он должен быть правильно подключен. Для этого нужно определить, где у него катод, а где анод. Рассматриваемое нами устройство выпускается в двух типах корпусов: для дырочного монтажа DO-41 и для навесного монтажа SOT-23. В первом случае возле катода нанесена светлая полоса, которая проходит по всему периметру. Во втором анод расположен на той стороне, где расположены две ножки, а катод там, где одна. Подробно расположение выводов приведено на рисунке ниже.

Технические характеристики

Рассмотрим предельно допустимые характеристики диода 1N5819. Эти параметры измерялись при температуре окружающей среды +25^ОС. Кроме этого в технических характеристиках сказано, что для проведения испытаний использовался однофазный полуволновой ток частотой 60 Гц и резистивная или индуктивная нагрузка. При использовании в схеме ёмкостной нагрузки ток должен быть уменьшен на 20%.

• Предельно допустимое импульсное обратное напряжение V_RRM 40 В;
• Максимальное среднеквадратичное (действующее) напряжение V_RMS 28 В;
• Наибольшее постоянное обратное напряжение V_DC 40 V
• Максимальный постоянный прямой ток I_F 1 А;
• Предельно допустимый импульсный прямой ток, действующий не более 8,3мс I_FSM 25 А;
• Максимально возможное прямое напряжение V_F 0,6 В;
• Наибольший допустимый обратный ток I_R 1,0 мА
• Типичное тепловое сопротивление R_qJL 15 ° C / Вт
• Типичная емкость перехода C_J 110 пФ
• Температурный диапазон перехода T_J — от 65 до + 125 ° C
• Диапазон температур хранения T_STG — от 65 до + 125 ° C

Аналоги

Наиболее полным аналогом 1N5819 является диод 11DQ04. Существуют также изделия, в которых совпадает расположение выводов, но могут быть отличия в технических характеристиках, это 1N19, ITS5819, SB140, SR104. В качестве функциональной замены можно использовать 11DQ03. В крайнем случае, если других альтернатив нет, можно рассмотреть такие устройства: BYV10-40, MBR140P, VSK140.

Производители

Диод 1N5819 выпускают очень много зарубежных фирм. Перечислим их: Diodes Incorporated, Vishay Siliconix, Unisonic Technologies, STMicroelectronics, ON Semiconductor, Won-Top Electronics, Microsemi Corporation, Taiwan Semiconductor Company, Microdiode Electronics (Jiangsu), M/A-COM Technology Solutions, Pan Jit International, Fairchild Semiconductor, Leshan Radio Company, Nanjing International Group, TAITRON Components Incorporated.

Из них на отечественном рынке представлена продукция таких компаний: Dc Components, Diodes Incorporated (Datasheet находится тут), STMicroelectronics, MIC GROUP RECTIFIERS, Micro Commercial Components, Vishay Intertechnologies, ON SEMICONDUCTOR.

Характеристика и аналоги диода с барьером Шоттки 1n-5819

Содержание

• 1 Общая информация
• 2 Электрические параметры
• 3 Особенности применения
• 4 Видео

Диоды Шоттки – отдельный тип полупроводниковых приборов, в которых не используется p – n переход, элементом с односторонней проводимостью в них является зона контакта металла с полупроводником. Они часто называются диодом с барьером Шоттки, по имени германского исследователя Вальтера Шоттки, определившего свойства потенциального барьера в контактном слое металл – полупроводник, в том числе его выпрямительные свойства. Полупроводник в таких структурах – кремний или арсенид галлия, наиболее часто применяемые металлы – золото, серебро, платина.

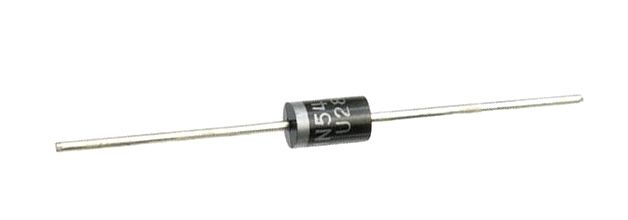

Корпус DO-41

Общая информация

Диоды, использующие барьер Шоттки, широко распространены и обладают рядом свойств, отличных от кремниевых приборов с

p – n переходом:

• При прямом включении диода Шоттки падение напряжения на нём в 2-3 раза ниже, чем у обычных выпрямительных. При значительном увеличении обратного напряжения (более 100 вольт) этот параметр увеличивается и приближается к значениям для стандартного диода, что определяет основной диапазон напряжений при использовании – десятки вольт;
• Малая ёмкость перехода, позволяющая работать на высоких частотах в цифровых схемах;
• Способность к быстрому восстановлению допускает применение в выпрямителях напряжения до 100 и более килогерц, например, в блоках питания компьютеров.

При необходимости использовать диод с барьером Шоттки на обратное напряжение не более 40 вольт и средний ток 1 ампер наибольшее распространение нашёл диод 1N5819.

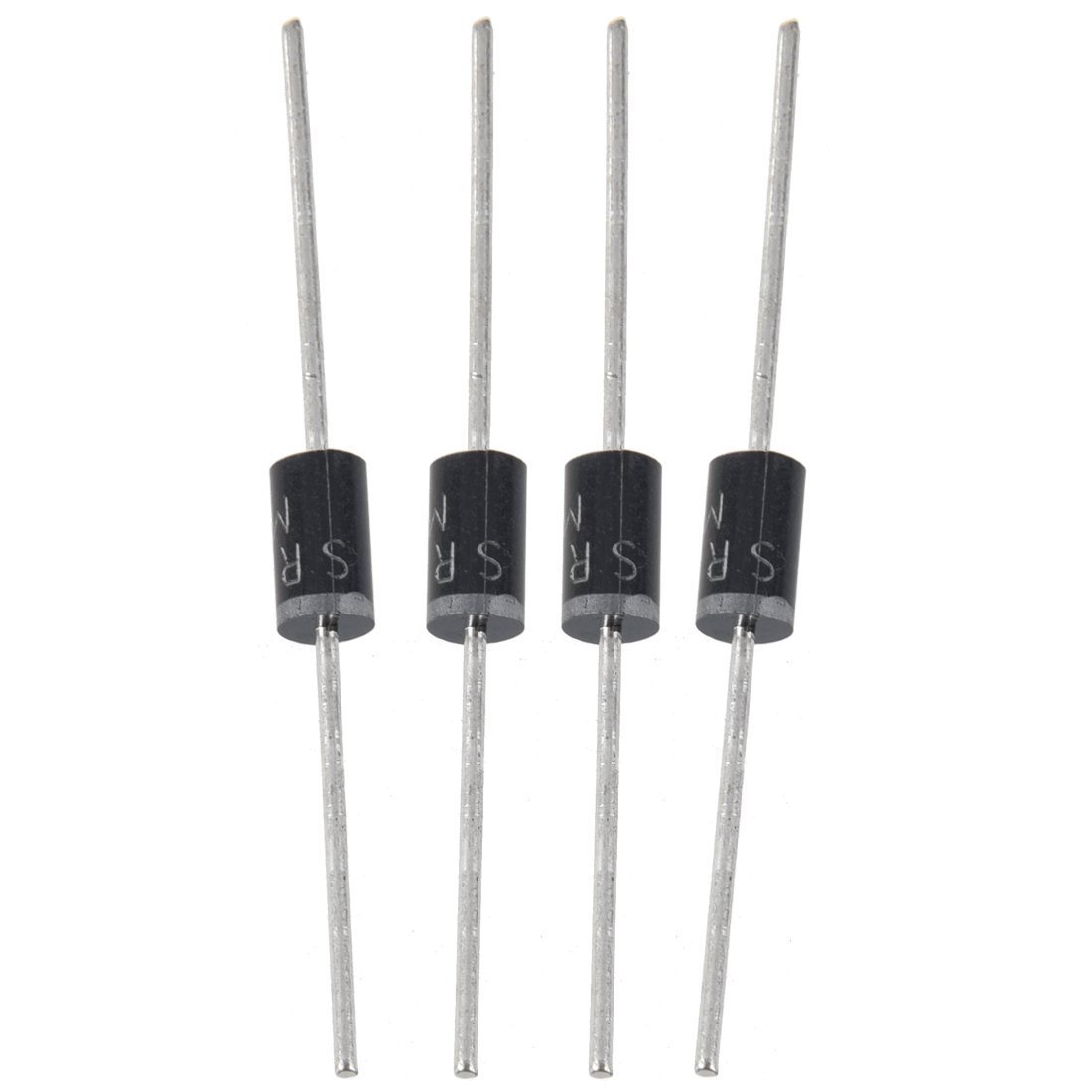

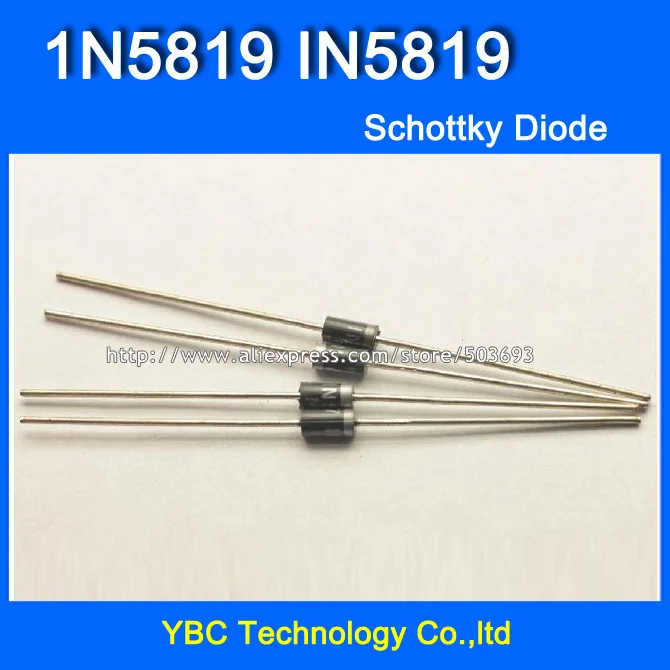

Диоды выпускаются в пластмассовом корпусе JEDEC DO – 41 с аксиальными выводами для монтажа ТНТ – установки в отверстия печатной платы, параллельно или перпендикулярно поверхности. Рядом с отрицательным выводом (катод) наносится кольцевая полоска.

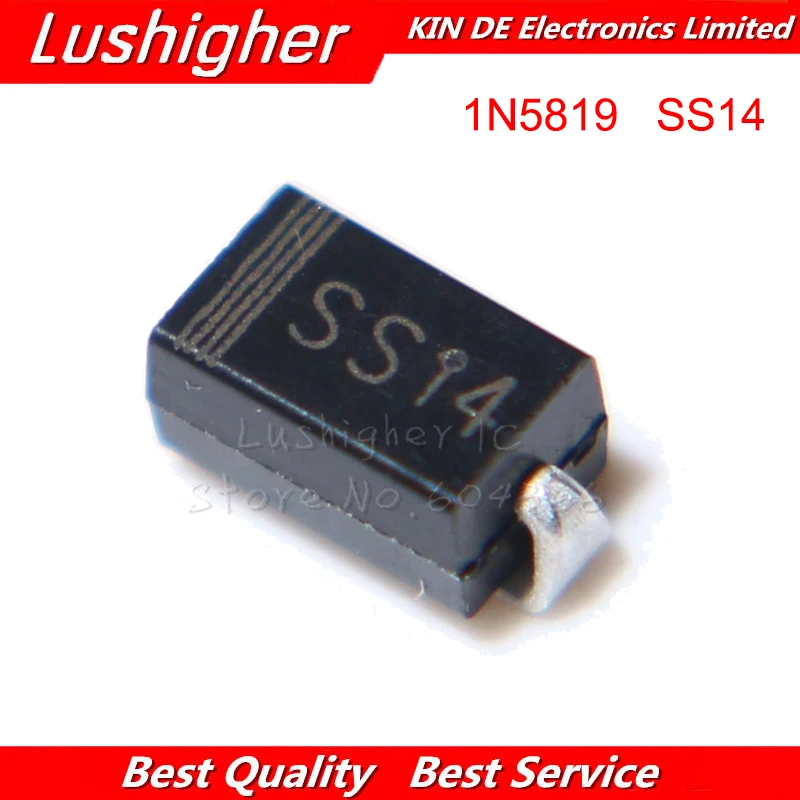

Также производится в корпусе SMA (DO – 214AC) для SMD-монтажа, маркируются как SS14. Катод указывается аналогично обозначению на ТНТ – на корпусе.

In5819 для поверхностного монтажа

Электрические параметры

SS14 диод: характеристики

Для любого исполнения корпуса 1N5819 характеристики полностью идентичны:

• Пиковое и максимальное рабочее обратное напряжение – 40 В;
• Переменное обратное напряжение – 28 В;
• Выпрямленный ток (средний) – 1 А;
• Общая ёмкость кристалла и корпуса – 110 пФ;
• Рабочая температура – от -65 до +125 оС.

Важно обратить внимание на одинаковые величины обратных напряжений – пикового и рабочего. Такая особенность параметров свойственна практически всем диодам Шоттки – высокая чувствительность даже к небольшому превышению допустимого обратного напряжения.

Особенности применения

Особенности технологии производства диодов с барьером Шоттки накладывают ограничение на их применение в схемах с возможным увеличением относительно указанного в описании обратного напряжения. В таких ситуациях прибор выходит из строя очень быстро. В выпрямителях импульсных блоков питания применяются совместно со снаббером цепочки из последовательно включённых резистора и конденсатора для подавления высокочастотных импульсов. In5819 часто применяется как шунтирующий выводы сток – исток MOSFET транзисторов небольшой мощности.

Необходимо обратить внимание на отвод тепла от корпуса. Несмотря на то, что рабочая температура диода 125 оС, чрезмерный нагрев может спровоцировать неконтролируемый рост обратного тока, с неминуемым пробоем перехода или его разрушением.

Если обратное напряжение не более 30 вольт, можно использовать диод 1N5818, а до 20 вольт – 1N5817. Производители электронных компонентов выпускают множество ближайших и полных аналогов, как с обозначением типа 1N5819, так и другими: 11DQ03 – фирмы IOR, BYV10 – PHILIPS. Диод 1N5819 – прототип отечественного (белорусской компании «Интеграл») изделия КДШ2105В, это диод Шоттки с аналогичными параметрами, но в корпусе ТО – 92 (КТ – 26).

Видео

Диод Шоттки
