Индикатор с общим катодом. Светодиодные индикаторы с общим катодом: особенности, применение и подключение

Что такое светодиодные индикаторы с общим катодом. Как устроены 7-сегментные индикаторы. Где применяются цифровые LED-индикаторы. Как подключить индикатор к микроконтроллеру. Какие существуют схемы подключения индикаторов.

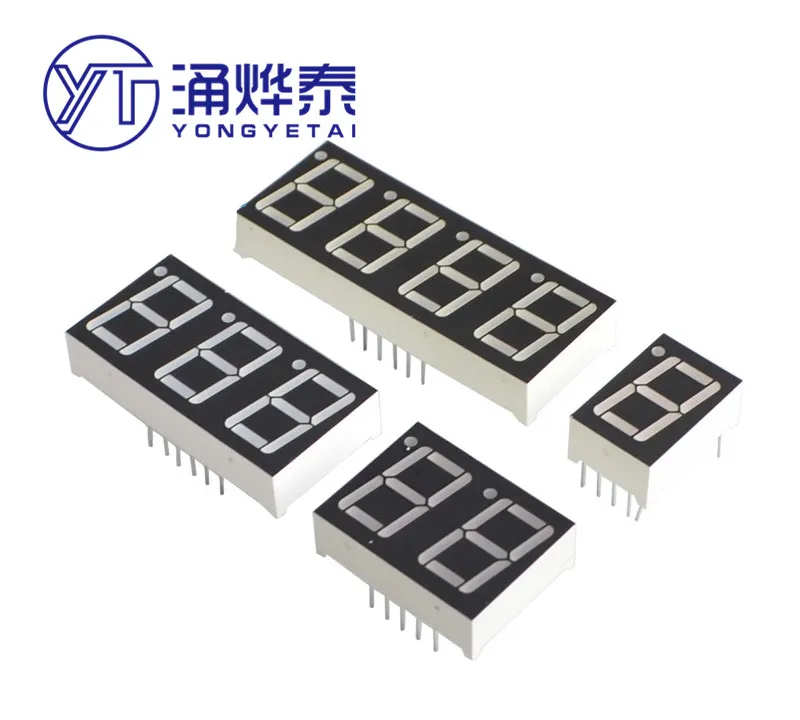

Что представляют собой светодиодные индикаторы с общим катодом

Светодиодные индикаторы с общим катодом — это электронные устройства для отображения цифровой информации. Они состоят из нескольких светодиодных сегментов, объединенных общим отрицательным выводом (катодом). Такая конструкция позволяет управлять каждым сегментом индивидуально, подавая положительное напряжение на соответствующий анод.

Основные характеристики индикаторов с общим катодом:

• Количество сегментов: обычно 7 для отображения цифр
• Цвет свечения: красный, зеленый, синий, желтый и др.
• Размер цифр: от 0.36″ до 4″ и более
• Рабочее напряжение: 1.8-2.4 В на сегмент
• Ток через сегмент: 10-20 мА

Устройство и принцип работы 7-сегментных индикаторов

7-сегментный индикатор состоит из 7 светодиодных сегментов, расположенных в форме цифры 8. Каждый сегмент может включаться независимо, что позволяет отображать цифры от 0 до 9 и некоторые буквы. Дополнительный 8-й сегмент используется для отображения десятичной точки.

Как формируются цифры на 7-сегментном индикаторе?

Для отображения конкретной цифры включаются определенные комбинации сегментов:

• Цифра 0: включены сегменты a, b, c, d, e, f
• Цифра 1: включены сегменты b, c
• Цифра 2: включены сегменты a, b, d, e, g
• Цифра 3: включены сегменты a, b, c, d, g
• Цифра 4: включены сегменты b, c, f, g

Области применения цифровых LED-индикаторов

Светодиодные индикаторы с общим катодом широко используются в различных электронных устройствах и системах для отображения числовой информации:

• Часы и таймеры
• Измерительные приборы
• Бытовая техника
• Автомобильные панели приборов
• Промышленное оборудование
• Торговые автоматы
• Информационные табло

Схемы подключения индикаторов к микроконтроллерам

Существует несколько способов подключения 7-сегментных индикаторов к микроконтроллерам:

Прямое подключение

При прямом подключении каждый сегмент индикатора соединяется с отдельным выводом микроконтроллера через токоограничивающий резистор. Этот способ прост, но требует большого количества выводов микроконтроллера.

Использование драйвера-дешифратора

Специализированные микросхемы-драйверы (например, КР514ИД1, CD4511) преобразуют 4-битный двоичный код в сигналы управления 7 сегментами. Это позволяет управлять индикатором, используя всего 4 вывода микроконтроллера.

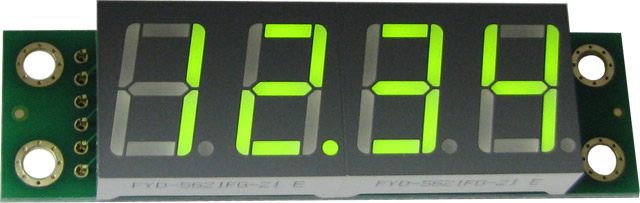

Динамическая индикация

При динамической индикации несколько индикаторов подключаются параллельно, а их катоды коммутируются поочередно. Это позволяет управлять несколькими индикаторами, используя минимум выводов микроконтроллера.

Преимущества и недостатки индикаторов с общим катодом

Светодиодные индикаторы с общим катодом имеют ряд достоинств и ограничений по сравнению с другими типами индикаторов:

Преимущества:

• Высокая яркость и контрастность
• Широкий угол обзора
• Низкое энергопотребление
• Длительный срок службы (до 100 000 часов)
• Простота управления

Недостатки:

• Ограниченная информативность (только цифры и простые символы)
• Необходимость использования токоограничивающих резисторов
• Сложность отображения некоторых букв алфавита

Особенности выбора светодиодных индикаторов

При выборе светодиодных индикаторов с общим катодом следует учитывать несколько ключевых параметров:

На что обратить внимание при выборе индикатора?

• Размер цифр — зависит от расстояния, с которого будет считываться информация
• Цвет свечения — влияет на видимость в различных условиях освещения
• Яркость свечения — должна соответствовать условиям эксплуатации
• Количество разрядов — определяется диапазоном отображаемых значений
• Рабочее напряжение и ток — должны соответствовать возможностям схемы управления

Расчет токоограничивающих резисторов для индикаторов

Для правильной работы светодиодных индикаторов необходимо ограничивать ток через каждый сегмент. Это делается с помощью токоограничивающих резисторов.

Как рассчитать номинал токоограничивающего резистора?

Номинал резистора R рассчитывается по формуле:

R = (Vcc — Vf) / If

где:

• Vcc — напряжение питания
• Vf — прямое падение напряжения на светодиоде (обычно 1.8-2.4 В)
• If — рабочий ток светодиода (обычно 10-20 мА)

Программирование микроконтроллеров для работы с индикаторами

Для управления светодиодными индикаторами с помощью микроконтроллера необходимо написать соответствующую программу. Рассмотрим основные принципы программирования на примере микроконтроллера Arduino:

Пример кода для отображения цифр на 7-сегментном индикаторе:

«`arduino // Массив с кодами цифр для 7-сегментного индикатора byte digits[10] = { B11111100, // 0 B01100000, // 1 B11011010, // 2 B11110010, // 3 B01100110, // 4 B10110110, // 5 B10111110, // 6 B11100000, // 7 B11111110, // 8 B11110110 // 9 }; void setup() { // Настройка выводов микроконтроллера на выход for (int i = 2; i < 9; i++) { pinMode(i, OUTPUT); } } void loop() { // Отображение цифр от 0 до 9 for (int i = 0; i < 10; i++) { displayDigit(i); delay(1000); } } void displayDigit(int digit) { // Отображение заданной цифры for (int i = 0; i < 7; i++) { digitalWrite(i + 2, bitRead(digits[digit], 7 - i)); } } ```

Этот код позволяет последовательно отображать цифры от 0 до 9 на 7-сегментном индикаторе, подключенном к выводам 2-8 микроконтроллера Arduino.

7-сегментный LED индикатор (0.56″, Красный, Общий катод)

120 тг

32 в наличии

Количество

Артикул: 1101001 Категория: Дисплеи и индикаторы

• Описание
• Характеристики
• Габариты

7-сегментный цифровой LED индикатор 5161AS – это индикатор, состоящий из семи светодиодов, установленных в форме цифры 8. Зажигая или выключая соответствующие LED-ы (сегменты) можно отображать цифры от нуля до девяти, а так же некоторые буквы. Такой же индикатор, но с общим анодом.

Электрически все катоды LED-ов соединены с общим выводом катода cc. LED-ы загораются при включении их анодов (a, b, c…). Существуют так же и обратные соединения, где у индикаторов есть общий анод ca. Обычно используется несколько цифровых индикаторов, чтобы создать многозначные цифры – для этого индикаторы снабжены сегментом в виде запятой (точки) –

dp. В итоге, у одного индикатора 8 сегментов, хотя называют их по числу цифровых сегментов 7-сегментным.

Цифровые LED индикаторы легко использовать, потому что управлять ими можно напрямую от выводов микроконтроллера, но также имеются специальные драйвера, которые позволяют управлять цифровым индикатором с меньшим количеством выводов микроконтроллера. Цифровые индикаторы LED бывают различных цветов, они могут быть очень яркими и большими. Для отображения всего латинского алфавита существуют индикаторы с добавочными сегментами.

---

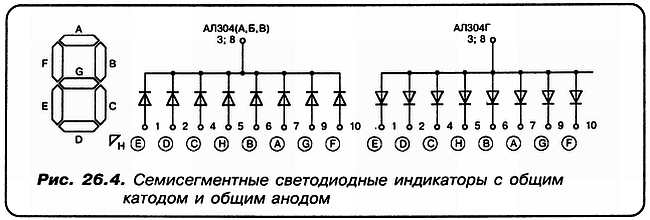

Расположение и электросхема сегментов LED индикатора

Характеристики

Цвет свечения	Красный
Тип подключения	Общий катод
Размер	0. 56″

Вес	5 г

Возможно Вас также заинтересует…

• 4-разрядный цифровой индикатор (0,36″, Красный, общий катод)

  250 тг В корзину

• Светодиодная шкала (10 сегментов, Красный)

  300 тг В корзину

• 7-сегментный LED индикатор (0.56″, Красный, Общий анод)

  120 тг В корзину

Вы просматриваете: 7-сегментный LED индикатор (0.56″, Красный, Общий катод)
120 тг 32 в наличииВ корзину

Уведомить о поступлении Как только товар станет доступен для заказа, мы Вам сразу сообщим. Для этого укажите корректный адрес электронной почты, на который впоследствии придет уведомление

E-mail Вводимые данные конфиденциальны. Ваш E-mail будет использован только для уведомления Вас о доступности выбранных товаров.

Цифровые индикаторы с общим катодом

Светодиодные семи-сегментные знако-синтезирующие цифровые индикаторы служат для отображения информации в цифровом представлении.

Рассмотрим схемы подключения светодиодных индикаторов к микросхемам КР514ИД1, CD4511BE, CD4026BE, К176ИЕ4.

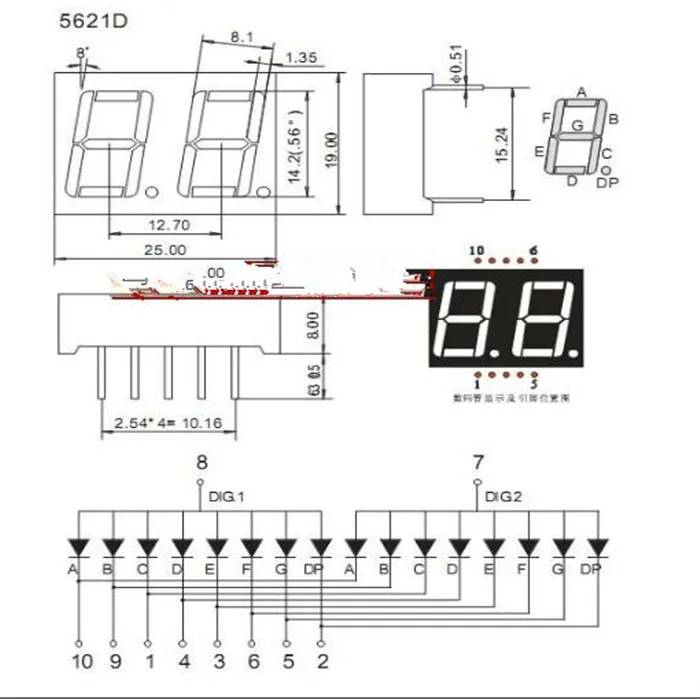

Рис. 1. Фотография, схематическое изображение и электрическая схема семисегментного индикатора.



Индикатор	5161AS	5611AS
Цвет/Цвет	Чёрный/Красный	Чёрный/Красный
Общий	Катод	Катод
Высота, ширина (мм)	19 х 12,6	19 х 12,6
Толщина корпуса (мм)	8	8
Рабочий ток до (mA)	20
Рабочее напряжение (B)	2,1
Световой поток (Лм)	17500



Табл. 1 Основные характеристики светодиодных семисегментных знакосинтезирующих цифровых индикаторов.



Рис. 2. Макет для изучения цифрового индикатора.

В любительских и профессиональных электронных схемах, чаще всего, цифровые индикаторы используют с микросхемой драйвером (двоично-семисегментным дешифратором).

Микросхема двоично-семисегментного дешифратора (декодера) содержит в себе логическую схему преобразующую 4-х битное число (от 0000 до 1001) в десятичное (от 0 до 9), а десятичное в 7 сигналов для семисегментного цифрового индикатора, который отобразит, включая в определённой комбинации светодиодные сегменты, одну из 10 цифр от 0 до 9.

Рис. 3. Принципиальная электрическая схема подключения семисегментного цифрового индикатора к микросхеме КР514ИД1.



Рис. 4. Макет схемы с цифровым индикатором и дешифратором КР514ИД1.

Микросхема CD4511BE, в отличие от КР514ИД1, содержит дополнительный 4-х битный регистр-защёлку, который может запоминать код отображаемого числа в независимости от состояния на входах A0, A1, A2, A3. Запоминание числа выставленного на входах A0, A1, A2, A3 в регистре-защёлке происходит в момент перехода сигнала на управляющем входе LE от низкого уровня к высокому.

Когда на входе LE микросхемы CD4511BE установлен сигнал низкого уровня, микросхема CD4511BE так же как и КР514ИД1 непосредственно преобразует двоичный код на входе в код для семисегментного цифрового индикатора на выходе.

Есть некоторые отличия между этими микросхемами и в других управляющих входах. У микросхемы КР514ИД1 есть вход E — включено, а у микросхемы CD4511BE есть два инверсных входа LT — включить все сегменты индикатора (Lamp Test) и BL — выключить индикатор (Blanking).

Рис. 5. Принципиальная электрическая схема подключения семисегментного цифрового индикатора к микросхеме CD4511BE.

На схеме рис. 5 кнопками S1, S2, S3, S4, так же как и в схеме рис. 3, задают двоичный код значения цифры. Но в схеме рис. 5 это значение считывается с кнопок и сохраняется регистре-защёлке микросхемы CD4511BE только после щелчка кнопкой S5.

Рис. 6. Макет схемы с цифровым индикатором и дешифратором CD4511BE.

Ещё одна микросхема, которую часто используют с семисегментным цифровым индикатором — это микросхема счётчик CD4026BE.

Рис. 7. Принципиальная электрическая схема подключения семисегментного цифрового индикатора к микросхеме CD4026BE.

На схеме рис. 7 нажимая кнопку S1 на счётном входе микросхемы U1 создают отрицательные импульсы. Конденсатор C1 подавляет дребезг контактов кнопки S1. Счётчик микросхемы 4026 считает по положительному фронту сигнала на входе CLK.

Кнопка S2 на входе Reset микросхемы U1 обнуляет показания индикатора D1. На входе Reset микросхемы 4026 активный уровень сигнала — высокий.

Рис. 8. Макет схемы с цифровым индикатором и счётчиком CD4026BE.

Рис. 9. Принципиальная электрическая схема подключения семисегментного цифрового индикатора к микросхеме К176ИЕ4.

На схеме рис. 9 нажимая кнопку S1 на счётном входе микросхемы U1 создают отрицательные импульсы. Конденсатор C1 подавляет дребезг контактов кнопки S1. Счётчик микросхемы К176ИЕ4 считает по положительному фронту сигнала на входе C.

Кнопка S2 на входе Reset микросхемы U1 обнуляет показания индикатора D1. На входе Reset микросхемы К176ИЕ4 активный уровень сигнала — высокий.

Рис. 10. Макет схемы с цифровым индикатором и счётчиком К176ИЕ4.
