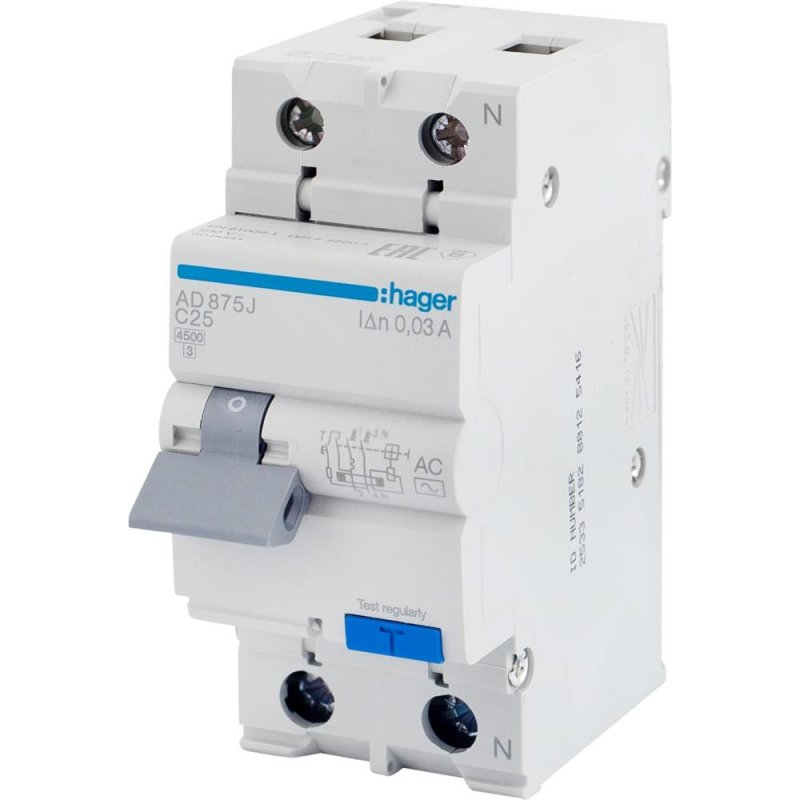

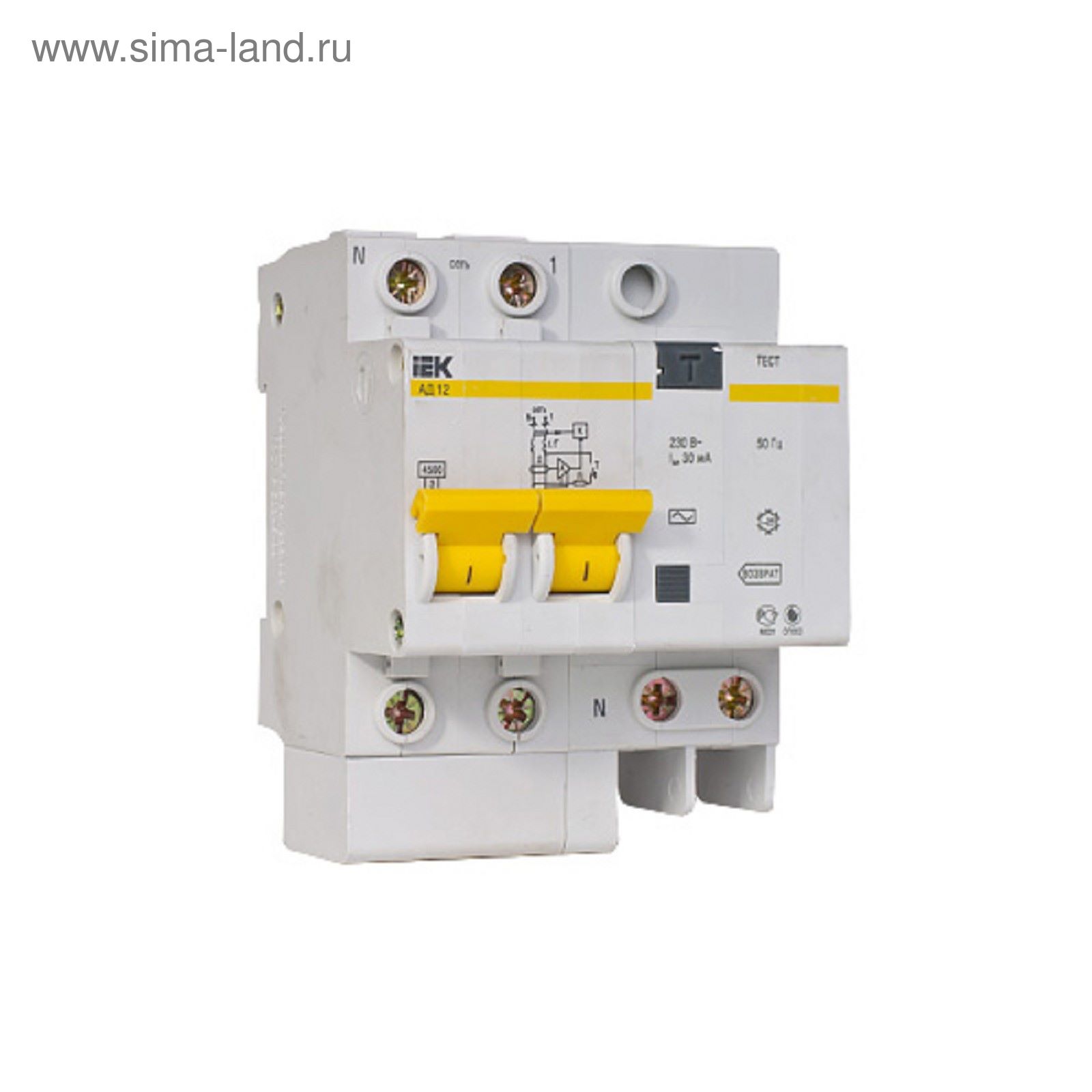

Что такое дифференциальный автомат и как он работает

Дифференциальный автомат (диффавтомат) — это комбинированное устройство защиты электрической цепи, объединяющее в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Его основная задача — защита от перегрузок, коротких замыканий и утечек тока на землю.

Принцип работы дифференциального автомата основан на сравнении входящего и исходящего тока в цепи. При возникновении разницы токов, превышающей установленное значение, устройство мгновенно размыкает цепь, предотвращая поражение электрическим током.

Основные компоненты дифференциального автомата:

• Тепловой расцепитель — защищает от перегрузок
• Электромагнитный расцепитель — срабатывает при коротких замыканиях
• Дифференциальный трансформатор — определяет разницу входящего и исходящего тока
• Чувствительное реле — анализирует сигнал от трансформатора
• Механизм расцепления — размыкает контакты при срабатывании защиты

Виды дифференциальных автоматов

Дифференциальные автоматы различаются по нескольким параметрам:

По типу защиты от утечки тока:

• Тип AC — реагируют только на переменный синусоидальный ток утечки
• Тип A — срабатывают на переменный и пульсирующий постоянный ток утечки
• Тип B — чувствительны ко всем видам токов утечки, включая постоянный

По числу полюсов:

• Однополюсные — защищают одну фазу

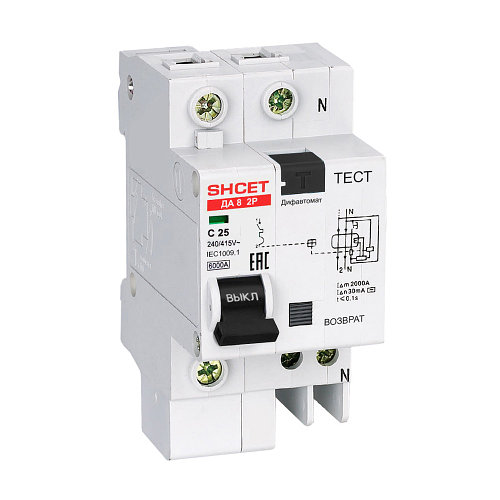

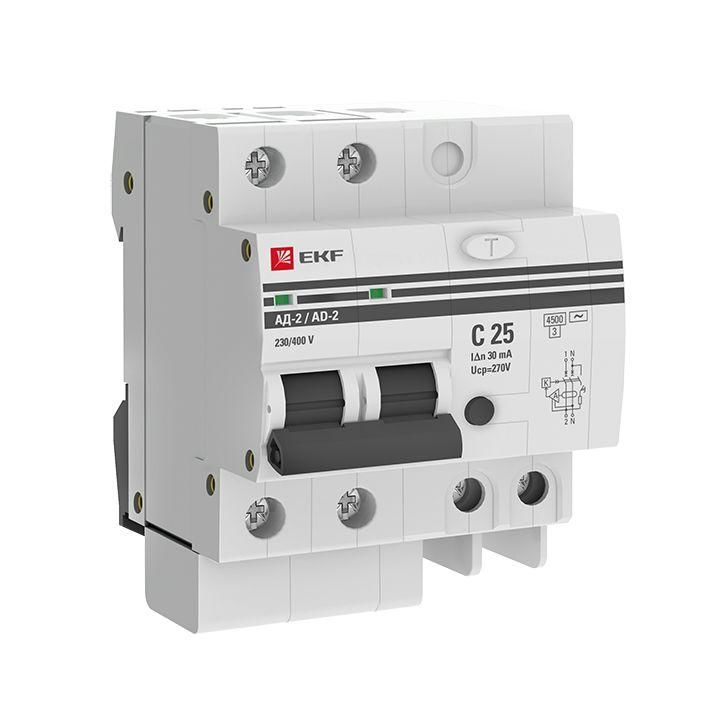

• Двухполюсные — для однофазных сетей (фаза + нейтраль)
• Трехполюсные — для трехфазных сетей без нейтрали

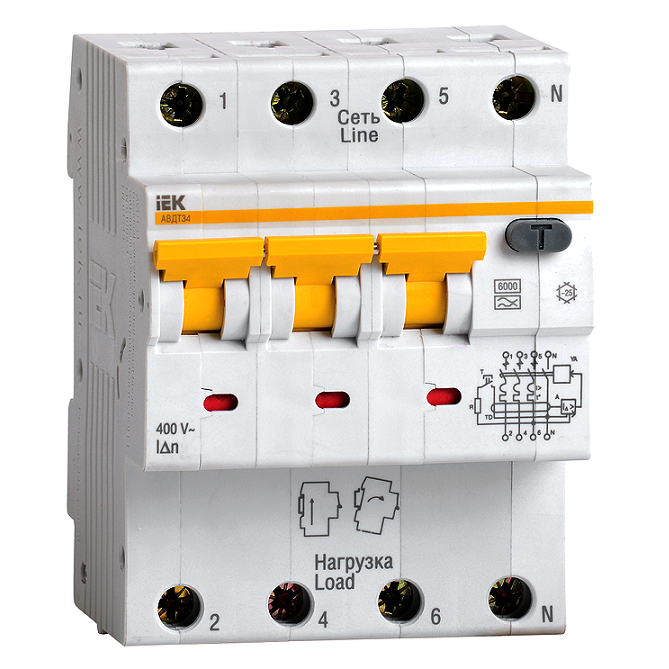

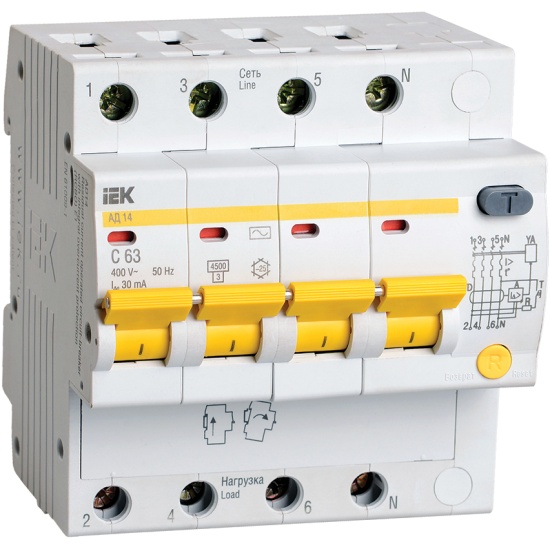

• Четырехполюсные — для трехфазных сетей с нейтралью

По номинальному току:

Стандартные значения: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А

По чувствительности к току утечки (номинальный отключающий дифференциальный ток):

Типовые значения: 10, 30, 100, 300, 500 мА

Преимущества и недостатки дифференциальных автоматов

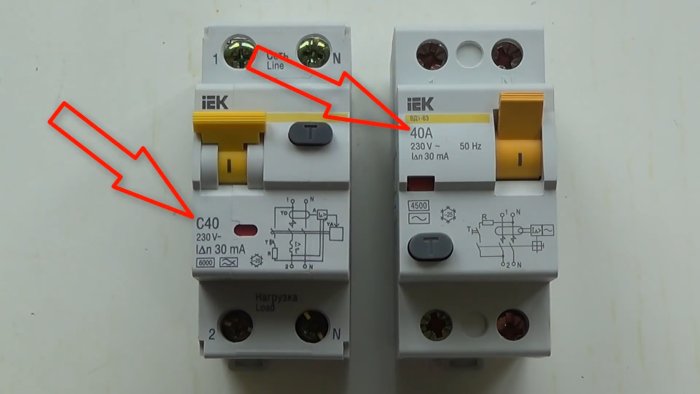

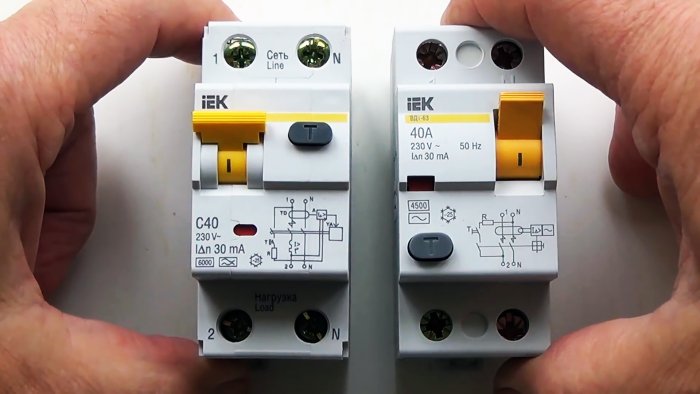

Дифференциальные автоматы имеют ряд преимуществ и недостатков по сравнению с раздельным использованием автоматических выключателей и УЗО.

Преимущества:

• Компактность — экономия места в электрощите
• Удобство монтажа — меньше проводов и соединений
• Комплексная защита электроцепи одним устройством
• Снижение вероятности ошибок при монтаже
• Экономия средств при покупке (по сравнению с отдельными устройствами)

Недостатки:

• Более высокая стоимость замены при выходе из строя
• Сложность подбора для нестандартных условий эксплуатации
• Невозможность раздельной настройки параметров УЗО и автоматического выключателя
• Меньшая гибкость при проектировании сложных электрических схем

Области применения дифференциальных автоматов

Дифференциальные автоматы широко применяются в различных сферах:

В жилых помещениях:

• Защита розеточных групп
• Обеспечение безопасности в ванных комнатах и кухнях
• Защита осветительных цепей

В общественных зданиях:

• Защита электрооборудования в школах и детских садах
• Обеспечение безопасности в медицинских учреждениях
• Защита электросетей в офисных помещениях

В промышленности:

• Защита отдельных станков и производственных линий
• Обеспечение безопасности во влажных производственных помещениях
• Защита электрооборудования в пожароопасных зонах

Как выбрать дифференциальный автомат

При выборе дифференциального автомата необходимо учитывать несколько ключевых параметров:

Номинальный ток:

Выбирается в зависимости от мощности защищаемой цепи и сечения проводников. Например, для розеточной группы в квартире обычно используют автоматы на 16 или 20 А.

Ток утечки:

Для бытового применения стандартным является значение 30 мА. В помещениях с повышенной влажностью могут использоваться устройства с током утечки 10 мА.

Тип устройства:

Для большинства бытовых применений достаточно типа AC. Однако при наличии электронной техники рекомендуется использовать тип A.

Число полюсов:

Выбирается в зависимости от типа сети. Для однофазной сети используются двухполюсные автоматы, для трехфазной — четырехполюсные.

Отключающая способность:

Должна соответствовать возможным токам короткого замыкания в сети. Для бытовых применений обычно достаточно 4,5 или 6 кА.

Монтаж и эксплуатация дифференциальных автоматов

Правильный монтаж и эксплуатация дифференциальных автоматов crucial for their effective operation and longevity. Вот несколько key points to consider:

Монтаж:

• Установка должна производиться квалифицированным электриком
• Необходимо соблюдать правила подключения фазного и нулевого проводников

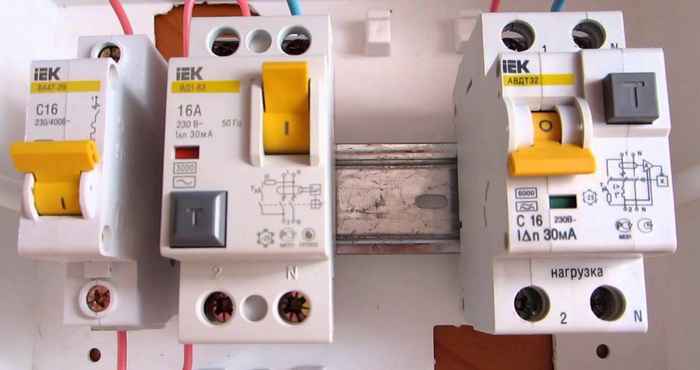

• Устройство должно быть надежно закреплено на DIN-рейке в электрощите
• Следует обеспечить достаточное пространство для вентиляции

Эксплуатация:

• Регулярно проверяйте работоспособность устройства нажатием тестовой кнопки
• Не допускайте перегрузки защищаемой цепи
• При частых срабатываниях необходимо выявить и устранить причину
• Замена устройства должна производиться по истечении срока службы или при выходе из строя

Соблюдение этих правил поможет обеспечить надежную защиту электросети и безопасность пользователей.

Возможные неисправности дифференциальных автоматов и их устранение

Несмотря на высокую надежность, дифференциальные автоматы могут выходить из строя или работать некорректно. Рассмотрим наиболее распространенные проблемы и способы их решения:

Частое срабатывание без видимых причин:

• Проверьте изоляцию проводки на наличие повреждений
• Убедитесь в отсутствии влаги в розетках и распределительных коробках
• Измерьте сопротивление изоляции подключенных электроприборов

Устройство не включается после срабатывания:

• Проверьте наличие напряжения на входе автомата
• Убедитесь в отсутствии короткого замыкания в защищаемой цепи
• Проверьте исправность механизма включения

Не срабатывает при нажатии тестовой кнопки:

• Убедитесь в наличии напряжения в сети
• Проверьте правильность подключения устройства
• При подтверждении неисправности замените автомат

Нагрев корпуса устройства:

• Проверьте затяжку винтовых соединений
• Убедитесь, что нагрузка не превышает номинальный ток автомата
• Осмотрите устройство на наличие следов перегрева или повреждений

Если проблема не устраняется самостоятельно или вы не уверены в своих действиях, обратитесь к квалифицированному электрику. Помните, что безопасность превыше всего при работе с электрооборудованием.

Нормативные требования и стандарты для дифференциальных автоматов

Дифференциальные автоматы, как и другое электрооборудование, должны соответствовать определенным нормативным требованиям и стандартам. Это обеспечивает их безопасность и надежность при эксплуатации.

Основные стандарты:

• ГОСТ Р 51327.1-2010 — устанавливает общие требования к АВДТ
• ГОСТ IEC 61009-1-2014 — определяет требования к конструкции и характеристикам
• ГОСТ 31225.2.1-2012 — регламентирует методы испытаний АВДТ

Ключевые требования:

• Устойчивость к механическим и климатическим воздействиям
• Соответствие заявленным электрическим характеристикам
• Наличие маркировки с основными параметрами
• Соответствие требованиям пожарной безопасности

Соблюдение этих стандартов производителями и правильный выбор устройств потребителями обеспечивают высокий уровень безопасности электроустановок.
