Что такое FYQ-3641 и где он применяется. Каковы основные характеристики этого индикатора. Как правильно подключить и использовать FYQ-3641 в схемах. Какие есть аналоги и альтернативы данной модели.
Обзор четырехразрядного индикатора FYQ-3641
FYQ-3641 представляет собой четырехразрядный семисегментный светодиодный индикатор, который широко используется в различных электронных устройствах для отображения числовой информации. Данная модель выпускается компанией Ningbo Foryard Optoelectronics Co. и обладает рядом характеристик, делающих ее популярным выбором среди разработчиков:
- Высота символа: 9,2 мм (0.36″)
- Цвет свечения: красный
- Длина волны: 660 нм
- Яркость: 15-20 мкд
- Схема включения: общий анод
- Рабочее напряжение: 1,8-2,5 В
- Рабочий ток: 30 мА
Компактные размеры и низкое энергопотребление делают FYQ-3641 оптимальным решением для портативных устройств с батарейным питанием. Какие еще преимущества дает использование этого индикатора?
Ключевые особенности и преимущества FYQ-3641
Четырехразрядный индикатор FYQ-3641 обладает рядом важных достоинств:
- Высокая яркость и контрастность отображаемых символов
- Широкий угол обзора
- Низкое энергопотребление
- Простота подключения и управления
- Компактные габариты
- Высокая надежность и долговечность
Благодаря этим качествам FYQ-3641 находит применение в самых разных областях. В каких именно устройствах чаще всего используется данный индикатор?
Сферы применения индикатора FYQ-3641
Четырехразрядный индикатор FYQ-3641 широко применяется в следующих типах устройств и оборудования:
- Цифровые часы и таймеры
- Измерительные приборы
- Весы и счетчики
- Калькуляторы
- Пульты дистанционного управления
- Бытовая техника
- Автомобильная электроника
- Промышленное оборудование
Универсальность и надежность делают FYQ-3641 популярным выбором для многих производителей электроники. Как правильно подключить и использовать этот индикатор в схемах?
Подключение и использование FYQ-3641 в электронных схемах
Для корректной работы четырехразрядного индикатора FYQ-3641 необходимо учитывать следующие рекомендации по подключению:
- Использовать источник питания 5В
- Подключить общий анод к положительному полюсу питания
- Для ограничения тока через сегменты применять резисторы 220-330 Ом
- Управлять сегментами через транзисторные ключи или микроконтроллер
- Использовать динамическую индикацию для снижения энергопотребления
Соблюдение этих правил обеспечит стабильную и долговечную работу индикатора. Какие существуют альтернативы FYQ-3641?
Аналоги и альтернативы индикатору FYQ-3641
На рынке представлен ряд моделей, сходных по характеристикам с FYQ-3641:
- HD-K123 — четырехразрядный индикатор высотой 12,7 мм
- FJ5461BH — индикатор с высотой символа 14,2 мм
- TA12-11SURKWA — ультра-яркий красный индикатор
- SC56-11SRWA — индикатор с низким энергопотреблением
- LTC-4627JR — индикатор повышенной надежности
При выборе альтернативы важно учитывать не только электрические параметры, но и механическую совместимость. Как правильно выбрать оптимальный индикатор для конкретного применения?
Рекомендации по выбору четырехразрядного индикатора
При подборе индикатора для электронного устройства следует принимать во внимание следующие факторы:
- Требуемая высота символов и габариты
- Яркость и цвет свечения
- Энергопотребление
- Способ управления (общий анод/катод)
- Диапазон рабочих температур
- Стоимость и доступность
- Совместимость с имеющейся платой
Тщательный анализ этих параметров позволит выбрать оптимальный индикатор, наилучшим образом подходящий для конкретного устройства. Какие новые тенденции наблюдаются в сфере светодиодных индикаторов?
Современные тенденции в производстве светодиодных индикаторов
В последние годы наметился ряд тенденций в развитии светодиодных индикаторов:
- Увеличение яркости и контрастности
- Снижение энергопотребления
- Уменьшение габаритов
- Расширение цветовой гаммы
- Повышение надежности и срока службы
- Внедрение интеллектуального управления
- Использование органических светодиодов (OLED)
Эти тенденции открывают новые возможности для применения светодиодных индикаторов в самых разных областях. Какие перспективы ожидают индикаторы типа FYQ-3641 в будущем?
Перспективы развития четырехразрядных светодиодных индикаторов
В ближайшие годы четырехразрядные светодиодные индикаторы, подобные FYQ-3641, вероятно, будут развиваться в следующих направлениях:
- Дальнейшая миниатюризация
- Повышение энергоэффективности
- Расширение функциональности
- Улучшение оптических характеристик
- Снижение стоимости производства
- Интеграция с сенсорными технологиями
Эти усовершенствования позволят индикаторам оставаться востребованными даже на фоне развития других технологий отображения информации. Какие выводы можно сделать об индикаторе FYQ-3641?
Червоний семисегментний LED індикатор 4-розрядний FYQ-3641 AS-21 FORYARD (загальний катод), цена 54.60 грн

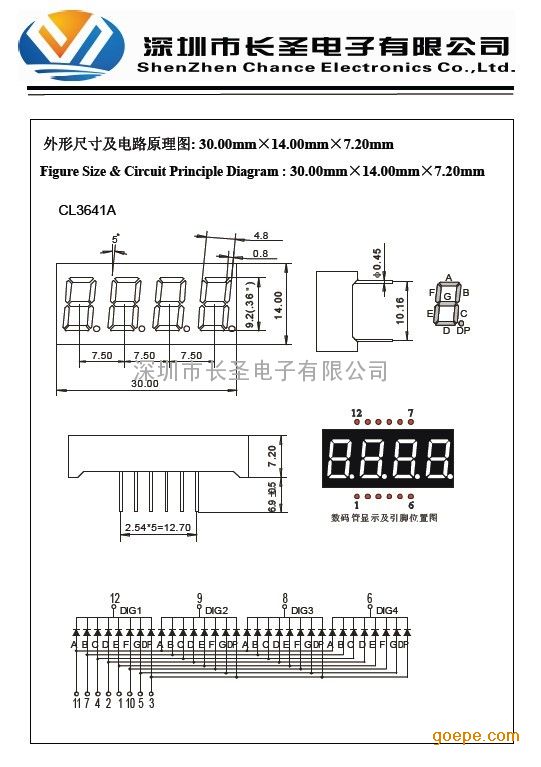

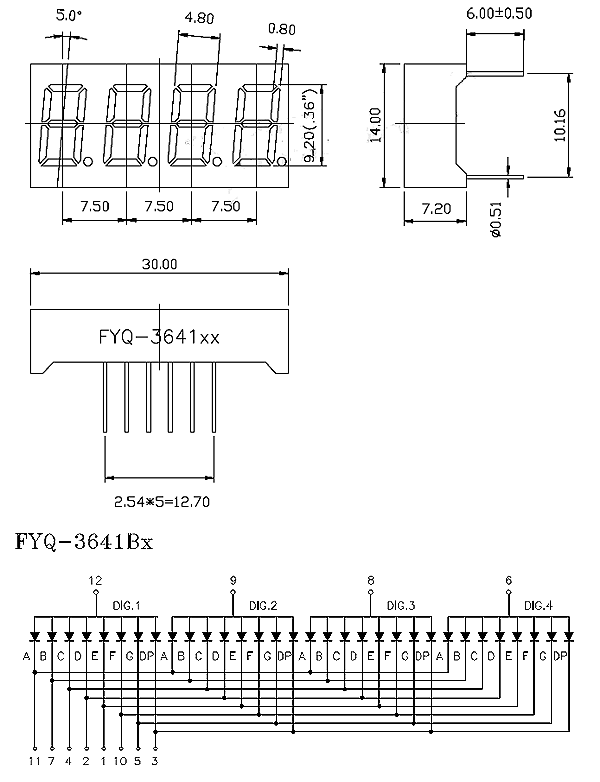

| Размеры (д*ш*в), мм: | 30*7,2*14 |
| Тип: | FYQ-3641 AS-21 |
| Формат: | 0,36 дюйма |
| Цвет излучения: | красный |
| Длина волны: | 660nm |
| Яркость свечения: | 20 мКд |
| Рабочее напряжение: | 1,8-2,5V |
| Рабочий ток: | 30мА |
| Рабочая температура: | -40° до 60°C |
| Дополнительные данные: | |
| Сфера применения: | |
| Упаковка: | 100 шт. |
Температура пайки выводов: 230°С в течении 5 сек
Индикаторы от известного тайванmского производителя «Foryard».
Вашему вниманию представлен практически весь ряд индикаторов.
Цены, по-традиции, вызывают положительные эмоции.
Успешных Вам покупок!
Семисегментный индикатор, как говорит его название, состоит из семи элементов индикации (сегментов), включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр. Часто семисегментные индикаторы делают в курсивном начертании, что повышает читаемость.
Сегменты обозначаются буквами от A до G; восьмой сегмент — десятичная запятая, предназначенная для отображения дробных чисел.
Сегментный индикатор был запатентован в 1910 году (U.S. Patent 974943) Фрэнком Вудом. Эта реализация была восьмисегментной — был дополнительный косой сегмент для отображения четвёрки. Патент был практически забыт — вплоть до 1970-х годов радиолюбителям приходилось применять для отображения цифр знаковые индикаторы тлеющего разряда или просто десять лампочек.
В 1970 году американская компания RCA выпустила семисегментную лампу накаливания «Нумитрон».
Для отображения букв появились четырнадцатисегментные индикаторы и шестнадцатисегментные индикаторы, но сейчас их почти повсеместно заменили точечно-матричные экраны. И лишь там, где нужно отображать только цифровую информацию, семисегментные индикаторы остались незаменимыми — из-за простоты, контраста и узнаваемости.
СВЕТОДИОДНЫЕ ИНДИКАТОРЫ
(идентификационный номер)
FY S ― 180 1 1 A EG ― 1 1 ― XXX
1 2 3 4 5 6 7 8 9 10
1 Изготовитель: FORYARD
2 Разрядность цифр: S-один рязряд. D-два разряда, T-три разряда, Q-четыре и бол.ее разрядный дисплей.
3 высота цифр: 180-1,8″. Может быть два знака (если первый 0, то он игнорируется).
4 Количество цифр.
5 Номер модели.
6 А, С, Е ― с общим анодом; B, D, F ― с общим катодом; Z ― универсальные.
7 Цвет (cмотрите таблицу):
| H: Красный | GaP/GAP 700nm | UG: Ярко-зеленый | AlGalnP 574nm |
| S: Ярко-красный | GaAlAs/GaAs SH 660nm | PG: Чистый зеленый | AlGalnP 525nm |
| D: Супер-красный | GaAlAs/GaAs DH 660nm | BG: Сине-зеленый | AlGalnP 505nm |
| UR: Ультра-красный | GaAlAs/GaAlAs DDH 660nm | B: Cиний | GaN/SiC 430nm |
| UHR: Ультра-красный | GlGalnP 660nm | UB: Ярко-Cиний | InGaN/SiC 470nm |
| E: Оранжевый | GaAsP/GaP 635nm | UV: UV | InGaN/SiC 405nm |
| UE: Ярко-оранжевый | AlGalnP 630nm | W: Белый | |
| Y: Желтый | GaAsP/GaP 585nm | EG: Оранжево-зеленый (двухцв.) | |
| UY: Ярко-желтый | AlGalnP 590nm | SG: Ярко-красн.-зел. (двухцв. ) | |
| G: Зеленый | GaP/GAP 570nm | RGB Полноцветный |
8 Цвет поверхности (корпуса) 0 ― белый; 1 ― черный, 2 ― серый, 3- красный.
9 Цвет поверхности светящегося сегмента: 0 ― прозрачный, 1 ― белый матовый, 2 ― красный матовый, 3 ― зеленый матовый.
10 Дополнительно: -Lxx ― длина выводов, -B ― десятичная точка с обоих сторон, -N- без десятичной точки
Индикаторы Foryard, 4-х разрядные индикаторы, FYQ-3641AG-11 |
Характеристики
Цвет свечения: Красный интенсивный
Цвет поверхности рефлектора: черный
Цвет сегмента: белый матовый
Длина волны, нм: 640
Интенсивность, мКд: 50-80
Схема включения: Общий Катод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Синий ультра
Цвет поверхности рефлектора: черный
Цвет сегмента: белый матовый
Длина волны, нм: 470
Интенсивность, мКд: 80-90
Схема включения: Общий Катод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Красный супер
Длина волны, нм: 660
Интенсивность, мКд: 20-30
Схема включения: Общий Анод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Зеленый
Цвет поверхности рефлектора: серый
Цвет сегмента: белый матовый
Длина волны, нм: 570
Интенсивность, мКд: 14-18
Схема включения: Общий Анод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Красный интенсивный
Цвет поверхности рефлектора: черный
Цвет сегмента: белый матовый
Длина волны, нм: 640
Интенсивность, мКд: 50-80
Схема включения: Общий Анод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Красный яркий
Цвет поверхности рефлектора: серый
Цвет сегмента: белый матовый
Длина волны, нм: 660
Интенсивность, мКд: 15-20
Схема включения: Общий Анод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
Характеристики
Цвет свечения: Зеленый ультра
Длина волны, нм: 570
Интенсивность, мКд: 60-110
Схема включения: Общий Анод.
Описание
Цифровой четырехразрядный индикатор
Высота символа: 9.20мм (0.36″)
Стандартная яркость
Низкое рабочее напряжение
Отличная видимость символов
Легкий монтаж на печатную плату или в сокеты.
