Программируемые контроллеры. Программируемые логические контроллеры (ПЛК): возможности, типы и применение в промышленной автоматизации

Что такое программируемый логический контроллер. Какие типы ПЛК существуют. Как применяются ПЛК в промышленности. Каковы преимущества современных ПЛК. Как выбрать оптимальный контроллер для автоматизации.

Что такое программируемый логический контроллер (ПЛК)

Программируемый логический контроллер (ПЛК) — это специализированное цифровое вычислительное устройство, используемое для автоматизации технологических процессов. ПЛК представляет собой основу современных систем автоматизации в промышленности.

Основные характеристики ПЛК:

• Предназначены для работы в режиме реального времени
• Имеют модульную архитектуру
• Программируются на специальных языках
• Рассчитаны на эксплуатацию в жестких промышленных условиях
• Обеспечивают подключение датчиков и исполнительных механизмов

История создания и развития ПЛК

Когда появились первые программируемые логические контроллеры? История ПЛК началась в конце 1960-х годов, когда возникла потребность в более гибкой альтернативе релейным схемам управления.

Основные этапы развития ПЛК:

1. 1968 г. — компания Bedford Associates разработала первый ПЛК Modicon 084
2. 1970-е гг. — появление ПЛК с программированием на языке релейно-контактных схем
3. 1980-е гг. — внедрение микропроцессоров, расширение функциональности
4. 1990-е гг. — стандартизация языков программирования по МЭК 61131-3
5. 2000-е гг. — интеграция с сетями, web-интерфейсы, повышение производительности

Сегодня ПЛК являются основой автоматизации во всех отраслях промышленности, обеспечивая высокую надежность и гибкость систем управления.

Основные типы программируемых логических контроллеров

В зависимости от конструкции и функциональности выделяют следующие основные типы ПЛК:

Модульные ПЛК

Состоят из отдельных модулей (процессорный, входов/выходов, коммуникационный и др.), которые устанавливаются на единую шину. Позволяют гибко конфигурировать систему под конкретные задачи.

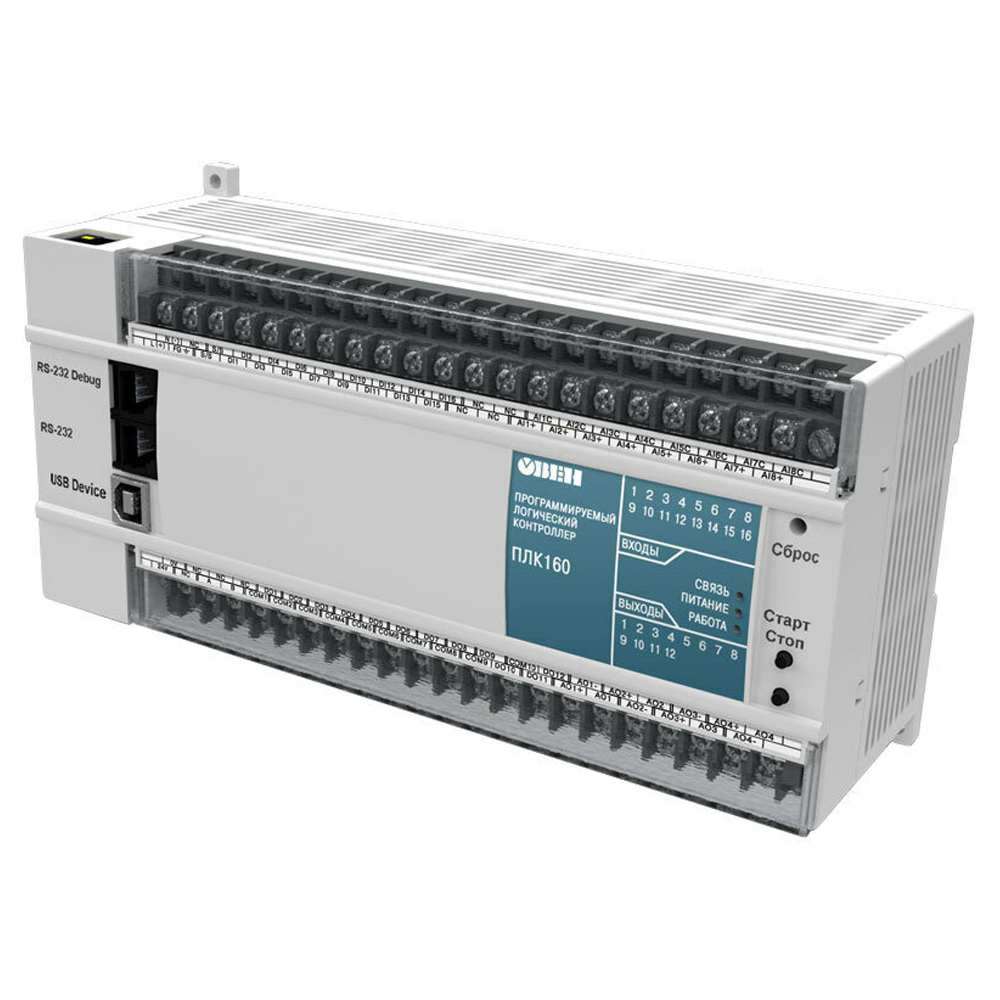

Моноблочные ПЛК

Имеют фиксированный набор входов/выходов в едином корпусе с процессором. Компактны и недороги, но ограничены по расширяемости.

Распределенные ПЛК

Система управления строится из территориально распределенных модулей, связанных промышленной сетью. Обеспечивают гибкость и масштабируемость.

Программируемые реле

Простейшие ПЛК для локальных задач автоматизации. Имеют ограниченный функционал, но просты в программировании и недороги.

Архитектура и основные компоненты ПЛК

Типовая архитектура программируемого логического контроллера включает следующие основные компоненты:

• Центральный процессор (CPU)
• Память (оперативная и энергонезависимая)
• Модули ввода/вывода
• Блок питания
• Коммуникационные интерфейсы
• Система программирования

Процессор выполняет программу управления, память хранит программу и данные, модули ввода/вывода обеспечивают связь с датчиками и исполнительными механизмами. Коммуникационные интерфейсы позволяют интегрировать ПЛК в системы верхнего уровня.

Языки программирования ПЛК

Программирование современных ПЛК осуществляется на специализированных языках, стандартизированных МЭК 61131-3. Основные языки программирования ПЛК:

• LD (Ladder Diagram) — язык релейно-контактных схем
• FBD (Function Block Diagram) — язык функциональных блоков
• ST (Structured Text) — структурированный текст
• IL (Instruction List) — список инструкций
• SFC (Sequential Function Chart) — язык последовательных функциональных схем

Выбор языка программирования зависит от сложности алгоритмов, специфики задачи и предпочтений разработчика. Наиболее распространены языки LD и FBD как наиболее наглядные.

Преимущества современных ПЛК

Современные программируемые логические контроллеры обладают рядом важных преимуществ:

• Высокая надежность и отказоустойчивость
• Модульность и масштабируемость
• Широкие коммуникационные возможности
• Развитые средства самодиагностики
• Поддержка различных протоколов и интерфейсов
• Возможность работы в жестких условиях эксплуатации
• Простота программирования и обслуживания

Эти преимущества обеспечивают эффективное применение ПЛК для решения широкого спектра задач промышленной автоматизации.

Области применения программируемых контроллеров

Программируемые логические контроллеры нашли широкое применение во многих отраслях промышленности и инфраструктуры:

• Управление производственными линиями и станками
• Автоматизация непрерывных технологических процессов
• Системы противоаварийной защиты
• Управление инженерными системами зданий
• Автоматизация систем энергоснабжения
• Управление транспортными системами
• Автоматизация складов и логистических центров

ПЛК успешно решают задачи автоматизации как на небольших локальных объектах, так и в составе крупных распределенных систем управления.

Критерии выбора ПЛК для систем автоматизации

При выборе программируемого логического контроллера для конкретной задачи автоматизации следует учитывать ряд важных критериев:

• Количество и тип входов/выходов
• Требуемая производительность процессора
• Объем памяти программ и данных
• Поддерживаемые протоколы связи
• Условия эксплуатации (температура, влажность и др.)
• Возможности расширения системы
• Наличие специализированных функций
• Стоимость контроллера и системы разработки

Правильный выбор ПЛК позволяет создать оптимальную по функциональности и стоимости систему управления.

Тенденции развития программируемых контроллеров

Основные тенденции в развитии современных ПЛК включают:

• Повышение производительности и объема памяти
• Расширение коммуникационных возможностей
• Интеграция технологий искусственного интеллекта
• Развитие облачных платформ для ПЛК
• Усиление кибербезопасности
• Упрощение программирования и обслуживания
• Миниатюризация и снижение энергопотребления

Эти тенденции направлены на повышение эффективности применения ПЛК в современных системах промышленной автоматизации.
