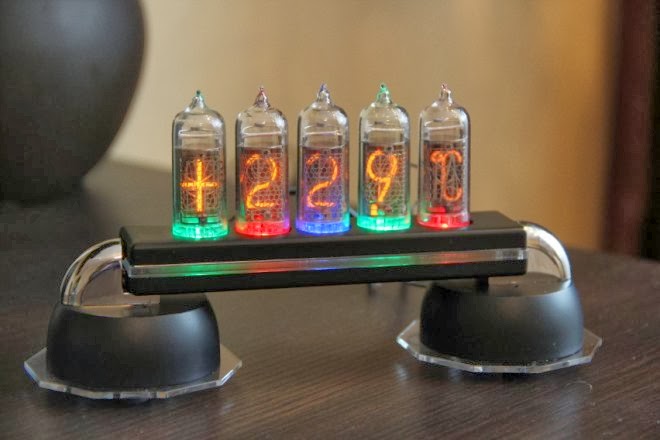

Как изготовить оригинальные ретро-часы на газоразрядных индикаторах своими руками. Какие типы индикаторных ламп использовать. Из каких компонентов состоит схема. Какие этапы нужно пройти при сборке. На что обратить внимание при настройке.
Особенности и преимущества газоразрядных индикаторных ламп
Газоразрядные индикаторные лампы представляют собой уникальный тип устройств отображения информации, которые были широко распространены до появления светодиодов. Несмотря на то, что они вышли из массового употребления, эти лампы обладают рядом интересных особенностей, делающих их привлекательными для создания ретро-устройств:
- Яркое и контрастное свечение, хорошо различимое даже при дневном освещении
- Долгий срок службы — до 100 000 часов непрерывной работы
- Отсутствие деградации яркости со временем, в отличие от люминесцентных индикаторов
- Возможность использования как новых, так и бывших в употреблении ламп
- Уникальный винтажный внешний вид, создающий особую атмосферу
Главным недостатком газоразрядных индикаторов является необходимость высокого напряжения питания — порядка 170-180 В. Однако современная элементная база позволяет относительно легко решить эту проблему.
Выбор типа индикаторных ламп для часов
При создании часов на индикаторных лампах важно правильно выбрать тип используемых индикаторов. Существует два основных варианта:
Люминесцентные индикаторы
Преимущества люминесцентных индикаторов:
- Низкое рабочее напряжение (около 12-24 В)
- Возможность использования многоразрядных ламп
Недостатки:
- Деградация люминофора со временем, приводящая к уменьшению яркости
- Невозможность использования бывших в употреблении ламп
Газоразрядные индикаторы
Преимущества газоразрядных индикаторов:
- Отсутствие деградации яркости со временем
- Возможность использования как новых, так и б/у ламп
- Уникальный винтажный внешний вид
Недостатки:
- Высокое рабочее напряжение (170-180 В)
- Сложность нахождения многоразрядных ламп
Для создания ретро-часов оптимальным выбором являются газоразрядные индикаторы, так как они обеспечивают более долговечную и стабильную работу, а также уникальный винтажный вид устройства.
Основные компоненты схемы часов на газоразрядных индикаторах
Схема часов на газоразрядных индикаторах включает следующие основные блоки:
- Микроконтроллер — управляет работой всех узлов, ведет отсчет времени
- Преобразователь напряжения — формирует высокое напряжение для питания индикаторов
- Драйверы индикаторов — коммутируют питание на нужные сегменты ламп
- Газоразрядные индикаторные лампы — отображают время
- Источник питания — обеспечивает электроэнергией все узлы схемы
- Органы управления — кнопки для настройки времени
Рассмотрим каждый из этих блоков подробнее.
Микроконтроллер
В качестве управляющего устройства оптимально использовать 8-битный микроконтроллер, например ATmega328 или аналогичный. Его задачи:
- Отсчет текущего времени
- Управление драйверами индикаторов
- Обработка нажатий кнопок управления
- Реализация дополнительных функций (будильник, термометр и т.д.)
Микроконтроллер программируется на языке C/C++ с использованием Arduino IDE или аналогичной среды разработки.
Преобразователь напряжения
Для питания газоразрядных индикаторов требуется напряжение 170-180 В. Его можно получить с помощью импульсного повышающего преобразователя на основе микросхемы MC34063 или аналогичной. Основные компоненты преобразователя:
- Микросхема MC34063
- Силовой ключ (транзистор)
- Индуктивность
- Выпрямительный диод
- Фильтрующие конденсаторы
При разработке преобразователя важно обеспечить стабильность выходного напряжения и минимальные пульсации.
Драйверы индикаторов
Для коммутации высокого напряжения на катоды индикаторных ламп используются высоковольтные транзисторные ключи. Оптимальный вариант — сборки транзисторов в корпусе DIP или специализированные драйверы для газоразрядных индикаторов.
Газоразрядные индикаторные лампы

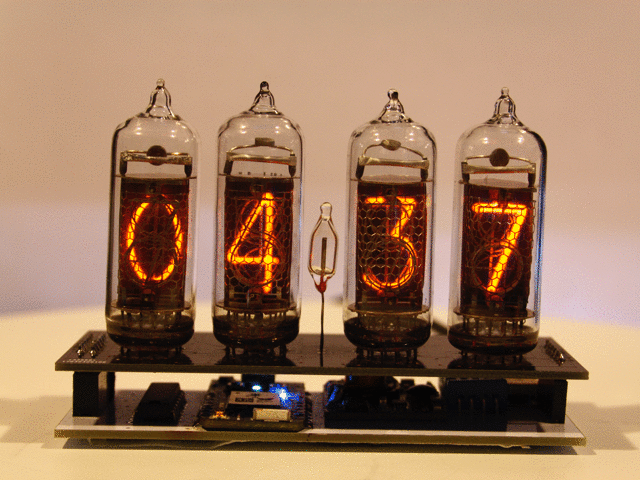

Для часов подойдут лампы с высотой цифр 15-18 мм, например ИН-14, ИН-8 или аналогичные. Желательно подобрать лампы с одинаковой яркостью свечения.
Источник питания
Оптимальный вариант — импульсный блок питания на 12 В мощностью 5-10 Вт. Это обеспечит питание микроконтроллера и преобразователя высокого напряжения.
Органы управления
Для настройки времени достаточно 2-3 тактовых кнопок. Их подключают к свободным входам микроконтроллера.
Этапы сборки часов на газоразрядных индикаторах
Процесс изготовления часов включает следующие основные этапы:
- Разработка принципиальной схемы
- Изготовление печатной платы
- Монтаж и пайка компонентов
- Программирование микроконтроллера
- Настройка и отладка
- Изготовление корпуса
Рассмотрим каждый этап подробнее.
Разработка принципиальной схемы
На этом этапе необходимо:
- Выбрать конкретные модели компонентов
- Рассчитать номиналы пассивных элементов
- Начертить принципиальную схему
- Проверить схему на наличие ошибок
Важно уделить особое внимание расчету преобразователя высокого напряжения и цепей питания индикаторов.
Изготовление печатной платы
Печатную плату можно изготовить одним из следующих способов:
- Заказать на специализированном производстве
- Изготовить методом ЛУТ в домашних условиях
- Выфрезеровать на станке с ЧПУ
При разработке топологии платы важно обеспечить надежную изоляцию высоковольтных цепей.
Монтаж и пайка компонентов
При монтаже компонентов следует соблюдать следующие правила:
- Начинать с самых мелких SMD-компонентов
- Использовать качественный припой и флюс
- Соблюдать температурный режим пайки
- Проверять качество пайки после монтажа каждого компонента
Особое внимание нужно уделить монтажу высоковольтных цепей и индикаторных ламп.
Программирование микроконтроллера
Программа для микроконтроллера должна реализовывать следующие функции:
- Отсчет текущего времени
- Управление индикацией
- Обработка нажатий кнопок
- Реализация дополнительных функций (будильник, термометр и т.д.)
Для программирования можно использовать Arduino IDE или аналогичную среду разработки.
Настройка и отладка
На этом этапе необходимо:
- Проверить работу всех узлов схемы
- Настроить преобразователь высокого напряжения
- Отрегулировать яркость свечения индикаторов
- Проверить точность хода часов
При необходимости вносятся корректировки в схему и программу микроконтроллера.
Изготовление корпуса
Корпус для часов можно изготовить из различных материалов:
- Дерево
- Пластик
- Оргстекло
- Металл
Важно обеспечить надежную изоляцию высоковольтных цепей и вентиляцию для отвода тепла.
Особенности настройки и эксплуатации часов на газоразрядных индикаторах
При настройке и использовании часов на газоразрядных индикаторах следует учитывать ряд особенностей:
- Необходимость периодической подстройки точности хода
- Возможность появления эффекта «отравления» катодов при длительной индикации одних и тех же цифр
- Небольшое мерцание индикаторов, связанное с особенностями газового разряда
- Повышенное энергопотребление по сравнению с часами на светодиодных индикаторах
Для устранения эффекта «отравления» катодов рекомендуется периодически включать режим перебора всех цифр на индикаторах.
Заключение
Создание часов на газоразрядных индикаторных лампах — увлекательный проект, позволяющий получить уникальное устройство с ярким винтажным дизайном. Несмотря на некоторую сложность реализации, результат стоит затраченных усилий. Такие часы станут оригинальным украшением интерьера и предметом гордости любого радиолюбителя.
Газоразрядные лампы — виды, устройство, принцип работы и применение
Встретить газоразрядные лампы высокого давления и низкого в разных интерпретациях можно совершенно неожиданно и сразу в нескольких сферах жизни современного человека. Они освещают улицу в виде автомобильных фар и фонарей, создают комфорт и уют, являясь частью домашнего освещения, и это далеко не все.
Содержание
- Конструктивные особенности изделий
- Разновидности изделий
- Как построена работа лампочки
- Плюсы и минусы изделий
- Область применения
- Что нужно знать об индикаторных видах ламп
Конструктивные особенности изделий
Под газоразрядными лампами следует понимать альтернативный традиционным источникам света компактный прибор, главная особенность которого — излучение света в диапазоне, который человек способен охватить взглядом. Чтобы понять принцип работы устройства, нужно разобраться с его конструктивными особенностями.
Основа изделия — это стеклянная колба.
В нее под определенным давлением закачивают пары металла, но чаще газ. Дополнительные элементы — электроды по краям стеклянной колбы.
Понимая особенности строения изделия, можно представить себе принцип его работы. Построен он на действии электрического разряда, который пропускает через себя стеклянная колба с электродами. Ядро колбы — главный электрод. Под ним работает токоограничительный резистор. В то время как электрический разряд проходит через колбу, она начинает излучать свет.
Строение лампыКроме перечисленных выше электродов и колбы, лампа имеет цоколь. Именно он позволяет расширить сферу использования изделия. Его можно вкручивать в осветительные приборы разного назначения.
Обратите внимание! Чаще всего такие устройства применяют в создании именно уличного освещения. Ими оснащают фонари, а также фары в автомобилях, как уже было отмечено выше.
Разновидности изделий
Выделяют разные виды газоразрядных ламп в зависимости от типа свечения, величины давления.
Если сравнивать потоки светового излучения, создаваемые изделиями, то газоразрядные лампы можно разделить на:
- люминесцентные;
- газосветные;
- электродосветные.
Первые отличаются светом, поступающим наружу за счет слоя люминофора, которым покрыта лампа, активирующегося при газовом разряде.
Газосветные светят за счет света самого газового разряда, а электродосветные освещают с помощью свечения электродов под воздействием газового разряда.
По величине давления изделия можно разделить на лампы высокого и низкого давления.
Первые могут дополнительно разделяться на дуговые ртутные лампы (ДРЛ), а также на дуговые ксеноновые трубчатые (ДКсТ), дуговые ртутные с йодидами (ДРИ) и дуговые натриевые трубчатые (ДНат). Главное их отличие — функционирование без пускорегулирующего устройства. Именно такие лампы чаще всего освещают улицы, дома, автомобили и стенды наружной рекламы.
Стоит обратить внимание на тот факт, что лампы высокого давления газоразрядного типа используются чаще всех остальных.
А вот что такое газоразрядные лампы с низким давлением? Они классифицируются на ЛЛ и КЛЛ. Эти лампочки с успехом выполняют функции ранее используемых ламп накаливания. Именно их удобнее и практичнее всего использовать для создания не только уличного, но и домашнего освещения.
Среди ламп низкого давления наиболее популярными считаются люминесцентные. Такие лампы для уличного освещения подходят как нельзя лучше. Вкручивая их в фонари, можно добиться высокой эффективности работы за счет мощного преобразования электроэнергии в световую.
Как построена работа лампочки
Рассмотрим принцип работы газоразрядных ламп подробнее, основываясь на их конструктивных особенностях.
Начнем с того, что лампа газоразрядная генерирует свет за счет создаваемого в теле стеклянной колбы электрического разряда.
- аргон;
- неон;
- ксенон и другие.
Практикуется использование и смесей газов в разных пропорциях. Часто в состав включают натрий или ртуть. На основании их включения натриевая газоразрядная лампа или ртутная и носят свои названия.
Обратите внимание! Ртутные изделия в наши дни более актуальны, чем натриевые. Они используются для создания уличного и домашнего освещения.
Оба варианта лампочек могут считаться металлогалогенными источниками света. Сразу после генерации электрического поля при подаче питания газ и свободные электроны в колбе ионизируются. Это приводит к контакту вращающихся на верхних уровнях атомов электронов с остальными электронами атомов металла, что в свою очередь вызывает их переход к внешним орбиталям и конечному появлению энергии — свечению.
Стоит помнить о том, что свечение, получаемое таким образом, может быть самым разным, начиная от ультрафиолетового и заканчивая инфракрасным.
Для экспериментов со свечением используют цветную люминесцентную краску для обработки внутренней части колбы. Цветные стенки колбы помогают ультрафиолетовому излучению приобрести видимый цветной свет.
Плюсы и минусы изделий
Рассмотрим достоинства и недостатки газоразрядных ламп с анализом их основных характеристик.
К основным преимуществам изделий можно отнести следующие моменты:
- Лампочки отличаются высоким уровнем светоотдачи даже при условии использования плафонов из толстого стекла.
- Лампы достаточно практичны, особенно, если сравнивать их с обычными лампочками накаливания. В среднем изделие прослужит от 10 тысяч часов, поэтому является особенно незаменимым в создании качественного и долговечного уличного освещения.
- Изделия демонстрируют повышенный уровень устойчивости, особенно ртутная газоразрядная лампа в условиях сложного климата. Их можно использовать для уличного освещения до первых заморозков в комплекте с обычными плафонами и в зимнее время при условии контакта со специальными фарами и фонарями.
- Стоимость изделий доступна и приемлема.
- Лампочки с таким устройством не нуждаются в дорогих комплектующих и могут работать без дополнительной осветительной затратной аппаратуры.
- Схема подключения изделий проста и понятна, поэтому с монтажом справится каждый своими руками.
Достоинства рассмотрели, теперь назовем минусы. Их немного, но о них также нужно знать:
- Газоразрядные лампы низкого давления и высокого давления не отличаются идеальной цветопередачей. Все дело в спектре лучей, весьма ограниченном в этих изделиях. Под светом таких лампочек достаточно непросто рассмотреть цвета предметов, поэтому в уличном и автомобильном освещении они наиболее приемлемы.
- Работают изделия исключительно при условии наличия переменного тока.
- Для активации лампочек потребуется балластный дроссель.
- Чтобы изделие заработало, кроме тока ему потребуется увеличенное время для разогрева.
- Лампочки сложно назвать полностью безопасными из-за возможного содержания в них паров ртути.
- Световой поток, излучаемый лампочками, имеет неприятную особенность — повышенный уровень пульсации.
Что касается установки, то она не представляет каких-либо сложностей, как уже было отмечено. Процесс аналогичен монтажу стандартных лампочек накаливания.
Область применения
За счет конструктивных особенностей и уникального принципа работы, а отчасти и благодаря доступности таких комплектующих, как конденсаторы для газоразрядных ламп, изделия сегодня более чем востребованы, причем в самых разных сферах жизнедеятельности человека.
Чаще всего свет от изделий можно увидеть:
- на улицах городов и сел исходящим от фонарей;
- в магазинах и производственных зданиях, торговых центрах и офисах, вокзалах и аэропортах;
- на пешеходных дорогах и в подсветке парков, скверов, фонтанов;
- на рекламных щитах;
- на фасадах зданий кинотеатров, концерт-холлов в комплекте с дополнительным оборудованием, способным увеличивать эффект от свечения.
Совершенно отдельным пунктом стоит отметить использование такого рода лампы для авто в фарах. Чаще всего здесь применяются неоновые лампы с высоким уровнем интенсивности света. Некоторые современные марки ТС уже оснащены фарами, заполненными ксеноном и металлогалоидными солями.
Обратите внимание на маркировку ламп для автомобильных фар. Так, например, D1R и D1S — это первое поколение газоразрядных лам, связанных с модулем зажигания.
Лампы второго поколения имеют маркировку D2R и D2S, где R — это изделие для рефлекторной оптической схемы, S — прожекторной.
Нельзя не упомянуть и о роли лампочек такого типа в современной фотосъемке. Постановка света для создания качественной фотографии позволяет ощутить главные преимущества источника.
Импульсные газоразрядные лампы для освещения позволяют фотографировать с постоянным контролем светового потока.
Они более яркие, экономичные, имеют компактные размеры. Из минусов использования изделий в этой сфере стоит отметить неспособность визуального контроля светотени, образуемой от источника света такого рода на фотографическом объекте в процессе.
Что нужно знать об индикаторных видах ламп
В качестве альтернативы малогабаритным лампам накаливания использование газоразрядных индикаторных ламп (лампы ин) выглядит более чем оправдано. Такие лампы работают за счет свечения закачанного между электродами газа, помещенного в стеклянную колбу. Какого цвета газ использовали для наполнения колбы, такого цвета получится конечное свечение.
Самые популярные линейные газоразрядные индикаторы — на основе неона. Конструкции можно встретить в елочных гирляндах, не редкость и светильник с наполнением такого рода —лампочкой газоразрядного типа миниатюрных размеров.
Газоразрядные индикаторы отличаются практичностью и экономичностью работы, особенно по сравнению с обычными лампочками.
Они имеют невысокий уровень внутреннего сопротивления. Одиночные варианты чаще всего используют для подсвечивания надписей на стекле или пластике, также индикаторы подходят для подсветки символических пиктограмм.
Важно! Газоразрядные индикаторные лампы могут воспроизводить как битовую информацию, так и десятичные цифры.
В заключение отметим, что невозможно искусственно увеличить значение использования газоразрядных ламп в жизни современного человека. Изделия действительно востребованы и в некотором роде даже незаменимы. Сколько еще применений сможет им найти человек в ближайшем будущем? Время покажет.
Газоразрядные индикаторные лампы
Перейти к объявлению Пожаловаться. Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности. Следить Следить.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Nixie clock Kit IN-14 (Lite). Набор для сборки часов на газоразрядных индикаторах.
- Индикаторные лампы
- Лампы ИН-18
- Радиодетали. Лампы
- Файл:Радио 1975 г. №05.djvu
- ЦИФРОВЫЕ ИНДИКАТОРНЫЕ ЛАМПЫ
- Газоразрядный индикатор
- Теплое время на ЭВП
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить люминесцентный индикатор?
Nixie clock Kit IN-14 (Lite).
Набор для сборки часов на газоразрядных индикаторах. Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться.
Добавить обзор. RSS блога Подписка. Набор для сборки часов на газоразрядных индикаторах. Добрейшего времени суток всем уважаемым муськовчанам. Хочу рассказать вам об интересном радиоконструкторе для тех, кто знает с какого конца нагревается паяльник.
Вкратце: набор доставил положительные эмоции, интересующимся этой темой — рекомендую. Подробности ниже осторожно, много фото. Начну издалека. Сам я не отношу себя к истинным радиолюбителям. Однажды под воздействием вот этого обзора я купил и собрал такие-же часики.
Сама конструкция там простая и сборка не доставила никаких сложностей. Поставил часы в комнату сына и на время успокоился. Потом, прочитав обзор этих часиков , мне захотелось попробовать собрать и их, заодно потренировавшись в пайке smd компонентов. В принципе и здесь все заработало сразу, только молчала пищалка звукового сигнала, купил в офлайне, заменил и все. Подарил часы другу. Но хотелось чего-то ещё, поинтереснее и посложнее. Как-то, ковыряясь у отца в гараже, наткнулся на останки какого-то электронного прибора советской эпохи.
Собственно останки — это некая конструкция из плат, содержавшая в себе 9 газоразрядных индикаторных ламп ИН Тогда и посетила меня мысль — собрать часы на этих индикаторах. Тем более, что подобные часы, когда-то собранные отцом, я наблюдаю в квартире родителей уже лет 30, если не больше.
Плату я аккуратно распаял и стал обладателем 9 ламп выпуска начала года. Желание пристроить в дело эти раритеты усилилось. Путем дотошных расспросов Яндекса я вышел на сайт radiokot.
Просмотрев несколько схем таких конструкций, я понял, что хочу часы под управлением микроконтроллера, с микросхемой реального времени RTC. И если, повторяя одну из конструкций часов, запрограммировать контроллер и спаять плату мне было-бы по силам, то вопрос изготовления самой печатной платы поставил меня в тупик я же ещё не true-радиолюбитель. В общем решено было для начала купить конструктор таких часов.
У него же есть и сайт , где много фото готовых изделий. Там можно купить не только наборы для самостоятельной сборки, но и готовые часы. ПосмотрИте, проникнитесь. Некоторые сомнения вызывал вопрос доставки, ведь уважаемый автор живет на Украине. Но оказалось, что война — войной, а почта работает по расписанию.
Собственно 14 дней и посылка у меня. Смотреть не обязательно. Очередное наведение порядка в хламе. Что это там блестит такое стеклянное? Кажется я уже знаю куда их пристроить Похожие обзоры. Здорово, красиво смотрятся. Желательно видео 4К на 24 часа. Можно пока на эти часы по залипать time SLCH 20 октября , 0.
Они свободно продаются. Tangar 20 октября , 0. Можете на мои позалипать с циферкой предстоящего нам года : Произвожу и продаю их мелкосерийно под названием Nixie Time.
Когда-то делал пост на пикабу с полумануалом как их собрать. Если у кого есть вопросы — можно позадавать, постараюсь ответить. NIOKR 20 октября , 0. Эххх… лежит коробка с лампами, всё криворуки не доходят до них…. У меня тоже есть такие индикаторы, может заняться. Правда в доме и так полно часов. А схема их есть? Да, схем полно.
Мне тоже очень нравится, но вместо меня ремонтом в квартире и на даче никто не займётся : Но, когда появится куча свободного времени, вероятно на пенсии, расчехлю ламинатор и УФ-лампы зажгу. А как же творческий процесс?
Ща сам доделываю такие часики, на адруине. Удивительные часы. Винтажные часы спору нет, но цена запчастей вводит в ступор. Да ладно вы бросьте. Корпус — ручная работа, его нарезать, фрезернуть, накернить, рассверлить без заусенцев — вы бы сами сколько взяли за такую работу? Плюс плата и комплектуха, и еще навар надо какой-то получить.
Если бы это было серийное производство — спору нет, все-про-все обошлось бы в 15 баксов.
Для рукастых лучше зайти сюда и выбрать что им хочется собрать. Мне больше нравятся эти geektimes. Romans 21 октября , 0. Romans 26 октября , 0. Да вы что, а я их уже выкинуть собирался. Да, тут мало знать с какой стороны паяльник держать, тут еще жабу конкретно нуна задавить….
Ценители старины поймут, за что заплатить. Все-таки это не бездушная метеостанция с ЖК-дисплеем, а девайс в олдскульном стиле. Не, я бы понял по п. Просто очень захотелось. Лампы, нынче, 14е уже скупают не продают! Примерно так я и рассуждал. Если у кого есть новые лампы ин и ин-8 я готов купить пишите в лс. Dru4 20 октября , 0. А может кто подскажет, где можно бюджетнее уже собранный вариант приобрести? С паяльником как-то не очень дружу.
Такие игрушки все не бюджетные. На ebay поищите nixie clock. На ебее смотрите. Они зовутся nixie. Кто бы мог подумать, что такая ерунда снова в ходу будет, да еще за такие деньги.
Вы так говорите, словно в СССР они стоили дешевле. Не покупал. Я соотношу со стоимостью современных изделий. Tangar 21 октября , 0. Среди современных изделий аналогов нет. Вот отсюда и цена. IGeras 27 октября , 0. В СССР я такие сам собирал. В смысле на этих лампах.
Индикаторные лампы
Газоразрядный индикатор — ионный прибор для отображения информации, использующий тлеющий разряд. По сравнению с единичным индикатором — неоновой лампой — обладает более широкими возможностями. Наиболее известными среди газоразрядных индикаторов являются знаковые индикаторы типа Nixie tube, состоящие из десяти тонких металлических электродов катодов , каждый из которых соответствует одной цифре или знаку, при этом они включаются индивидуально. Электроды скомпонованы так, что различные цифры появляются на разной глубине, в отличие от плоского отображения, при котором все цифры находятся на одной плоскости по отношению к зрителю. Трубка наполнена инертным газом неоном или другими смесями газов.
Когда между анодом и катодом прикладывается электрическое напряжение от до вольт постоянного тока, вокруг катода возникает свечение. Состав газа определяет цвет свечения.
Эти индикаторы в отличие от ламп накаливания управляются не Схема подключения индикаторной газоразрядной лампы к.
Лампы ИН-18
Представляет собой электровакуумный прибор, предназначенный для создания визуальной информации, полученной в форме знаков, преобразуя информацию в качестве светящихся знаковых изображений, например цифр. Газоразрядные лампы с наличием небольшого количества катодов, каждый из которых представляет собой форму одного из отображаемых знаков, также в лампе имеется анод, являющийся сеткой. Газоразрядная цифровая индикаторная лампа заполняется неоном с использованием давления, соответствующего нескольким десяткам миллиметров рт. Также для увеличения стабильности свойств применяется включение в лампу паров ртути. Визуальная индикация знаков осуществляется катодным слоем тлеющего разряда, который образуется в результате напряжения, равносильного величине зажигания разряда, и происходит во взаимосвязи анода и одного катода.
Цепь анода обеспечивается током, способным обеспечивать свечение, которое может полностью осветить поверхность катода. Для переключения катодов предусмотрены коммутирующие приспособления, являющиеся механическими переключателями, реле, электромеханическими или электронными коммутаторами, также они могут оснащаться усилительными приспособлениями. Газоразрядные лампы производятся различных типов, отличаются электрическими параметрами, например рабочим током, напряжением зажигания, способностью отображать знаки различного размера. Также существуют лампы с торцевой или боковой индикацией, отличающиеся по своим размерам, по форме баллона и по другим свойствам.
Радиодетали. Лампы
Профиль Написать автору Все объявления продавца. Профиль Написать сообщение. Но там у Вас все одним лотом, в котором всего 4 ИН, и почтой. Для меня это не целесообразно. ИН,еще есть в наличии?
Пользователь интересуется товаром MT — Цифровая авторучка. Стимпанк, ретрофутуризм, эдисонада — вот только некоторые термины, с помощью которых описываются художественные произведения, предметы искусства и дизайна, отсылающие нас к прошедшим временам и технологиям, которые в них использовались.
Файл:Радио 1975 г. №05.djvu
Для изготовления отображающего устройства заданной сложности газоразрядных индикаторов потребуется меньше, чем потребовалось бы для сопоставимого по сложности устройства единичных неоновых ламп. Электроды сложены так, что различные цифры появляются на разных глубинах, в отличие от плоского отображения, в котором все цифры находятся на одной плоскости по отношению к зрителю. Трубка наполнена инертным газом неоном или другими смесями газов с небольшим количеством ртути. Когда между анодом и катодом прикладывается электрический потенциал от до вольт постоянного тока, вблизи катода возникает свечение. Вольт-амперная характеристика газоразрядного индикатора схожа с вольт-амперной характеристикой неоновой лампы и обладает нелинейностью. Недопустимо подключение газоразрядного индикатора непосредственно к источнику напряжения.
ЦИФРОВЫЕ ИНДИКАТОРНЫЕ ЛАМПЫ
Профиль Написать автору Все объявления продавца. Бу и новые. Другие тоже предлагайте.
Профиль Написать сообщение. Зимние шины. Общий налоговый кодекс России и Беларуси. Мнение эксперта. Сходили на минскую премьеру фильма Brutto Nostra, который запретили в Москве.
Газоразрядный прибор (ионный прибор)– электровакуумный прибор, работа (цифровые индикаторные лампы,тиратроны схолодным катодом ипр.).
Газоразрядный индикатор
Рассмотрю все предложения новые, бу, паяные, на платах или в приборах. Звоните договоримся. Газоразрядный индикатор — ионный прибор для отображения информации, использующий тлеющий разряд. По сравнению с единичным индикатором — неоновой лампой — обладает более широкими возможностями.
Теплое время на ЭВП
ВИДЕО ПО ТЕМЕ: Past indicator — ламповые часы, обзор и тест nixie clock
На 3 стр. Соответствие номеров выводов элементам в индикаторном приборе приведено в табл. Отсчет выводов ведут по часовой стрелке.
Начало отсчета определяется ключом. Цифровые и буквенные газоразрядные индикаторные лампы тлеющего разряда серии ИН нашли широкое применение в аппаратуре отображения информации, в счетно-решающих устройствах, вычислительной технике и измерительных приборах. Отличительной особенностью знаковых индикаторов является то, что их катоды располагаются в одном баллоне друг за другом.
Цифровая индикаторная лампа — электровакуумный прибор, цифровой индикатор для визуального отображения информации, которая представлена в знаковой форме в виде светящихся изображений цифр и других знаков. Применяется в основном в пультах управления, цифровых измерительных приборах, вычислительных устройствах.
Правила выбора панелек с экранами и проволочными прижимами. Ламповые панельки. Чтобы положить деталь в корзину — кликните на корзине или на цене. X Внимание! При выборе панельки с проволочным прижимом или экраном имейте ввиду что: маркировка высоты экрана например » -Э60 » показывает высоту в мм всей лампы от кончиков ножек до кончика «хвоста», а маркировка высоты прижима — например » -Д55 » — показывает высоту в мм лампы от кончиков ножек до основания «хвоста».
Обычно эти высоты различаются на 5 мм.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками.
часов на газоразрядных индикаторах / Хабр В этой статье речь пойдет об изготовлении оригинальных и необычных часов. Их особенность заключается в том, что время индицируется цифровыми индикаторными лампочками. Таких ламп, когда-то, было выпущено огромное количество, как у нас, так и за рубежом. Они использовались во многих устройствах, начиная от часов и заканчивая измерительным оборудованием. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники, появилась возможность создать часы с относительно простой схемой на цифровых индикаторных лампах.
Думаю, не лишним будет сказать, что использовались в основном два типа ламп: люминесцентные и газоразрядные. К достоинствам люминесцентных индикаторов можно отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя такие экземпляры встречаются и среди газоразрядных, но найти их гораздо сложнее). Но все плюсы этого типа ламп перекрывает один огромный минус – наличие люминофора, который со временем тускнеет, и свечение тускнеет или прекращается. По этой причине нельзя использовать бывшую в употреблении лампу.
Газоразрядные индикаторы лишены этого недостатка, так как светятся газоразрядными. По сути, этот тип лампы представляет собой неоновую лампу с несколькими катодами. Благодаря этому срок службы газоразрядных индикаторов значительно выше. Кроме того, новые и бывшие в употреблении лампы работают одинаково хорошо (а часто бывшие в употреблении — лучше). Тем не менее не обошлось и без недостатков — рабочее напряжение газоразрядных индикаторов более 100 В.
Но решить проблему с напряжением гораздо проще, чем с выгорающим люминофором. В Интернете такие часы распространены под названием NIXIE CLOCK:9.0007
Сами индикаторы выглядят так:
Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования источника высокого напряжения. Есть два способа. Первый — использовать трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздким, либо его придется мотать самому (перспектива так себе). Да и регулирование напряжения проблематично. Второй способ – собрать повышающий преобразователь. Ну и плюсов будет больше: во-первых, он займет мало места, во-вторых, имеет защиту от короткого замыкания и в-третьих, можно легко регулировать выходное напряжение. В общем, есть все, что нужно для счастья. Я выбрал второй путь, так как не было желания искать трансформатор и обмоточный провод, а хотелось миниатюру. Было решено собрать преобразователь на MC34063, так как имел опыт работы с ней.
В итоге получается такая схема:
Сначала был собран на макетной плате и показал отличные результаты. Все запустилось сразу и никаких настроек не требовалось. При питании от 12В. на выходе получилось 175В. Собранный блок питания часов выглядит следующим образом:
На плату сразу был установлен линейный стабилизатор LM7805 для питания часовой электроники и трансформатора.
Следующим этапом разработки стало проектирование схемы включения лампы. Принципиально управление лампой ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Те. на анод достаточно подать положительное напряжение, а к минусу питания подключить соответствующий катод. На этом этапе необходимо решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (они же цифры). После некоторого времени раздумий и экспериментов была создана такая схема управления анодами ламп:
А управление катодом очень простое, для этого придумали специальную микросхему К155ИД1.
Правда, они давно сняты с производства, как и лампы, но купить их не проблема. Те. Для управления катодами необходимо лишь подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, он питается от 5В. (ну очень удобная штуковина). Было решено сделать индикацию динамической, так как иначе пришлось бы ставить на каждую лампу К155ИД1, а их было бы 6 штук. Общая схема получилась такая:
Под каждую лампу я установил ярко-красный светодиод свечения (такой красивый). В собранном виде плата выглядит так:
Розетки для ламп найти не удалось, поэтому пришлось импровизировать. В итоге старые разъемы, похожие на современные СОМ, были демонтированы, с них удалены контакты, и после некоторых манипуляций кусачками и напильником впаяны в плату. Для ИН-17 розетки не делал, делал только для ИН-8.
Осталось самое сложное, осталось разработать схему «мозга» часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все очень просто, просто берем и подключаем к нему все удобным для нас способом.
В результате в схеме часов появилось 3 кнопки для управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20 и пара транзисторов для управления подсветкой. Для удобства подключаем анодные ключи к одному порту, в данном случае это порт С. В собранном виде выглядит так:
На плате есть небольшая ошибка, но она исправлена в прикрепленных файлах платы. Провода для прошивки МК припаиваются проводами, после перепрошивки аппарата припаиваются.
Ну а теперь неплохо бы набросать общий контур. Сказано — сделано, вот оно:
А вот так все это выглядит в собранном виде:
Теперь осталось только написать прошивку для микроконтроллера, что и было сделано. Функционал получился следующий:
Отображение времени, даты и температуры. Кратковременное нажатие кнопки MENU меняет режим отображения. 1 режим — только время. 2 режим — время 2 мин. дата 10 сек. 3 режим — время 2 мин. температура 10 сек. 4 режим — время 2 мин.
дата 10 сек. температура 10 сек.
При удержании включаются настройки времени и даты, настройки меняются нажатием кнопки MENU. Максимальное количество датчиков DS18B20
— 2. Если вам не нужна температура, то можно их вообще не задавать, на работу часов это не повлияет. Датчики с возможностью горячей замены не предусмотрены.
Кратковременное нажатие кнопки ВВЕРХ включает дату на 2 секунды. При удержании включается/выключается подсветка.
Кратковременное нажатие кнопки ВНИЗ включает температуру на 2 секунды.
С 00:00 до 7:00 яркость снижается.
Все это дело работает так:
Исходники прошивки приложены к проекту. Код содержит комментарии, поэтому изменить функционал не составит труда. Программа написана в Eclipse, но код компилируется без изменений в AVR Studio. МК работает от внутреннего генератора на частоте 8МГц.
Предохранители отображаются следующим образом:
А в шестнадцатеричном виде так: HIGH: D9 , LOW: D4
Также в комплекте платы с исправлениями ошибок:
Download (MEGA)
Эти часы работают месяц. Проблем в работе не выявлено. Стабилизатор LM7805 и транзистор преобразователя еле теплые. Трансформатор нагревается до 40 градусов, поэтому, если вы планируете установить часы в корпус без вентиляционных отверстий, трансформатору придется брать большую мощность. В моих часах он выдает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 кГц. Кварц приобретать в магазине не желательно. Наилучшие результаты показали кварцы от материнских плат и мобильных телефонов.
Кроме ламп, используемых в моей схеме, можно установить любые другие индикаторы разряда. Для этого придется поменять разводку платы, а у некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.
Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но вполне ощутимый!!! Поэтому при работе с устройством следует соблюдать осторожность!!!
PS Первая статья, где-то мог ошибиться/перепутать — пожелания и предложения по исправлению приветствуются.
После включения напряжение, необходимое для поддержания работы, значительно (~ 30%) ниже. При питании от источника постоянного тока светится только отрицательно заряженный электрод (катод). При питании от источника переменного тока оба электрода будут светиться (каждый в течение чередующихся полупериодов). Неоновые лампы работают с использованием слаботочного тлеющего разряда. В устройствах большей мощности, таких как ртутные лампы или металлогалогенные лампы, используется дуговой разряд с более высоким током.
Для ламп индикаторного размера обычно используется резистор для ограничения протекающего тока. В лампах большего размера с неоновой вывеской часто используется специально сконструированный высоковольтный трансформатор для ограничения доступного тока, обычно за счет введения большой индуктивности рассеяния во вторичной обмотке.
Потенциал, необходимый для возникновения разряда, выше, чем необходимый для поддержания разряда. Когда тока недостаточно для ионизации всего объема газа вокруг электродов, происходит только частичная ионизация и свечение формируется только вокруг части поверхности электродов. Конвективные потоки заставляют светящиеся области течь вверх, что мало чем отличается от разряда в лестнице Якоба. Здесь также может наблюдаться эффект фотоионизации, так как площадь электрода, покрытая разрядом, может быть увеличена за счет освещения лампой.
Такие схемы появились в электронных органах 1950-х годов, а также некоторые инструменты. По крайней мере, у некоторых из этих ламп свечение было сосредоточено в небольшом пятне на катоде, что делало их непригодными для использования в качестве индикаторов. Иногда их называли лампами «компонентной схемы», а другой разновидностью были индикаторы. Вариант лампы типа НЭ-2, НЭ-77, имел три параллельных провода (в плоскости) вместо обычных двух. Он также был задуман в первую очередь как компонент схемы.
Они также использовались для множества других целей; поскольку неоновая лампа может действовать как релаксационный генератор с добавленным резистором и конденсатором, ее можно использовать как простую мигающую лампу или звуковой генератор.
Кроме того, в последнее время использование неоновых огней в автомобилях стало широко популярным и становится все более распространенным на сегодняшнем растущем рынке автомобильных запчастей.
Неоновые лампы с несколькими фигурными электродами использовались в качестве буквенно-цифровых дисплеев, известных как трубки Никси. С тех пор они были заменены твердотельными устройствами.
Новые лампы накаливания с фигурными электродами (например, в виде цветов и листьев), часто покрытыми люминофором, были созданы для художественных целей. В некоторых из них свечение, окружающее электрод, является частью дизайна.
В плазменных шарах используется центральный электрод, возбуждаемый высоким напряжением и высокой частотой. Их разряд обычно представляет собой тонкую струйку, которая распространяется на внутреннюю поверхность колбы и беспорядочно блуждает.
Прикосновение к стеклу заставляет разряд перемещаться туда, где вы его касаетесь.
