Как работает индукционный нагреватель. Какие компоненты нужны для сборки простого индукционного нагревателя. Как правильно собрать схему индукционного нагревателя на транзисторах. Какие меры безопасности необходимо соблюдать при работе с индукционным нагревателем.
Принцип работы индукционного нагревателя
Индукционный нагрев основан на явлении электромагнитной индукции. При прохождении переменного тока через катушку индуктивности вокруг нее создается переменное магнитное поле. Если внутрь катушки поместить металлический предмет, в нем будут наводиться вихревые токи, вызывающие его быстрый нагрев.
Основные преимущества индукционного нагрева:
- Высокая скорость нагрева
- Локальный нагрев в нужной зоне
- Отсутствие открытого пламени
- Высокий КПД
- Простота регулировки мощности
Благодаря этим свойствам индукционный нагрев широко применяется в промышленности для закалки, пайки, плавки металлов. Самодельные индукционные нагреватели можно использовать в домашней мастерской для различных целей.
Необходимые компоненты для сборки индукционного нагревателя
Для сборки простого индукционного нагревателя на транзисторах потребуются следующие компоненты:
- Транзисторы C40N60 — 2 шт.
- Резисторы 10 кОм — 2 шт.
- Резисторы 22 кОм — 2 шт.
- Конденсаторы 0,47 мкФ — 3 шт.
- Медная проволока диаметром 1,2 мм
- Радиатор для охлаждения транзисторов
- Диэлектрические термопрокладки
- Источник питания 12В
Все эти компоненты доступны в магазинах радиодеталей или на торговых площадках. При выборе транзисторов важно обратить внимание на их мощность и рабочее напряжение.
Пошаговая инструкция по сборке индукционного нагревателя
- Залудите ножки транзисторов для лучшего контакта.
- Припаяйте резистор 10 кОм между первой и третьей ножкой каждого транзистора.
- Припаяйте резистор 22 кОм к первой ножке каждого транзистора.
- Соедините перемычкой третью ножку первого транзистора с первой ножкой второго.
- Спаяйте вместе 3 конденсатора и припаяйте их к центральным ножкам транзисторов.
- Подпаяйте резисторы 22 кОм к перемычкам на конденсаторах.
- Сделайте катушку из 8 витков медной проволоки.
- Припаяйте катушку к перемычкам конденсаторов.
- Припаяйте провода питания к схеме.
- Закрепите транзисторы на радиаторе через термопрокладки.
После сборки схемы подключите ее к источнику питания 12В. При помещении металлического предмета в катушку он начнет быстро нагреваться.
Меры безопасности при работе с индукционным нагревателем
Индукционный нагреватель — мощное устройство, требующее осторожного обращения. Основные меры безопасности:
- Используйте защитные очки при работе
- Не прикасайтесь к нагретым деталям
- Обеспечьте хорошую вентиляцию рабочего места
- Не допускайте перегрева транзисторов
- Не оставляйте включенное устройство без присмотра
- Держите легковоспламеняющиеся предметы подальше
Соблюдение этих правил позволит безопасно использовать самодельный индукционный нагреватель.
Области применения самодельного индукционного нагревателя
Индукционный нагреватель, собранный своими руками, может пригодиться во многих ситуациях:
- Закалка и отпуск небольших стальных деталей
- Пайка крупных радиодеталей
- Выплавка припоя из старых печатных плат
- Нагрев труб для гибки
- Разогрев замерзших замков
- Снятие ржавых гаек и болтов
Широкие возможности применения делают индукционный нагреватель полезным инструментом в домашней мастерской.
Оптимизация и улучшение конструкции индукционного нагревателя
Базовую схему индукционного нагревателя можно улучшить и оптимизировать различными способами:
- Добавление регулировки мощности с помощью ШИМ-контроллера
- Установка цифрового термометра для контроля температуры
- Использование более мощных транзисторов для увеличения мощности
- Добавление таймера для автоматического отключения
- Установка вентилятора для лучшего охлаждения
Эти улучшения позволят сделать устройство более функциональным и удобным в использовании.
Сравнение самодельного и промышленного индукционного нагревателя
Самодельный индукционный нагреватель имеет как преимущества, так и недостатки по сравнению с промышленными аналогами:
Преимущества:
- Низкая стоимость
- Возможность самостоятельного ремонта
- Адаптация под конкретные задачи
Недостатки:
- Меньшая мощность
- Отсутствие защитных систем
- Меньшая надежность
Выбор между самодельным и промышленным устройством зависит от конкретных задач и бюджета.
Индукционный нагреватель — мощный и универсальный инструмент, который можно собрать своими руками. При правильной сборке и соблюдении мер безопасности он станет полезным помощником в различных работах по металлу. Возможность самостоятельной оптимизации и модернизации делает его еще более привлекательным для любителей самоделок.
Как сделать очень простой индукционный нагреватель на транзисторах | Сделай Сам — Своими Руками
Индукционный нагрев происходит очень быстро. Нагревателями, сделанными по этому принципу, на производствах раскаляют докрасна металлические заготовки для закалки. Подобным устройствам можно найти применения и в домашней мастерской. Собрать такой нагреватель совсем несложно, так как все необходимые для этого компоненты есть в свободной продаже.
Материалы:
- Транзисторы C40N60 – 2 шт. — http://alii.pub/61npji
- резисторы 10 кОм – 2 шт. — http://alii.pub/5h6ouv
- резисторы 22 кОм – 2 шт. — http://alii.pub/5h6ouv
- медная проволока 1,2 мм;
- конденсаторы 0,47 мкФ – 3 шт. — http://alii.pub/5n14g8
Простая схема индукционного нагревателя всего на друх транзисторах
Это очень простая схема с самовозбуждением. Питание осуществляется от источника постоянного тока напряжением 12 В. Транзисторы устанавливаются на радиатор через диэлектрическую термопрокладку. Катушка содержит 8 витков с отводом от середины.
Процесс изготовления нагревателя
Первым делом нужно залудить ножки транзисторов.
Между первой и третьей паяем резистор на 10 кОм. Затем выгибаем из медной проволоки перемычку, и припаиваем к третьей ножке. К первой же дополнительно паяем резистор 22 кОм.
Аналогично подключаем резисторы на второй транзистор. После этого нужно соединить заготовки. Для этого паяем перемычку от первого транзистора к третьей ножке второго.
Теперь используя медные перемычки, спаиваем вместе 3 конденсатора. Концы перемычек припаиваем к центральным ножкам транзисторов.
Далее нужно подпаять резисторы 22 кОм к перемычкам на конденсаторах. Так как те не изолированы, то нужно смотреть, чтобы проволока не касалась между собой.
Из проволоки сворачиваем спираль. В данном случае сделано 8 витков вокруг аккумуляторной батареи. Спираль припаивается к перемычкам конденсаторов.
К центру спирали нужно припаять изолированный провод. Он будет подсоединяться к клемме «+» на батареи. Второй провод питания паяется к третьей ножке первого транзистора.
Закрепляем схему транзисторами к основанию. Для этого обязательно применяются изолирующие прокладки. Затем подсоединяем к схеме аккумулятор на 12В.

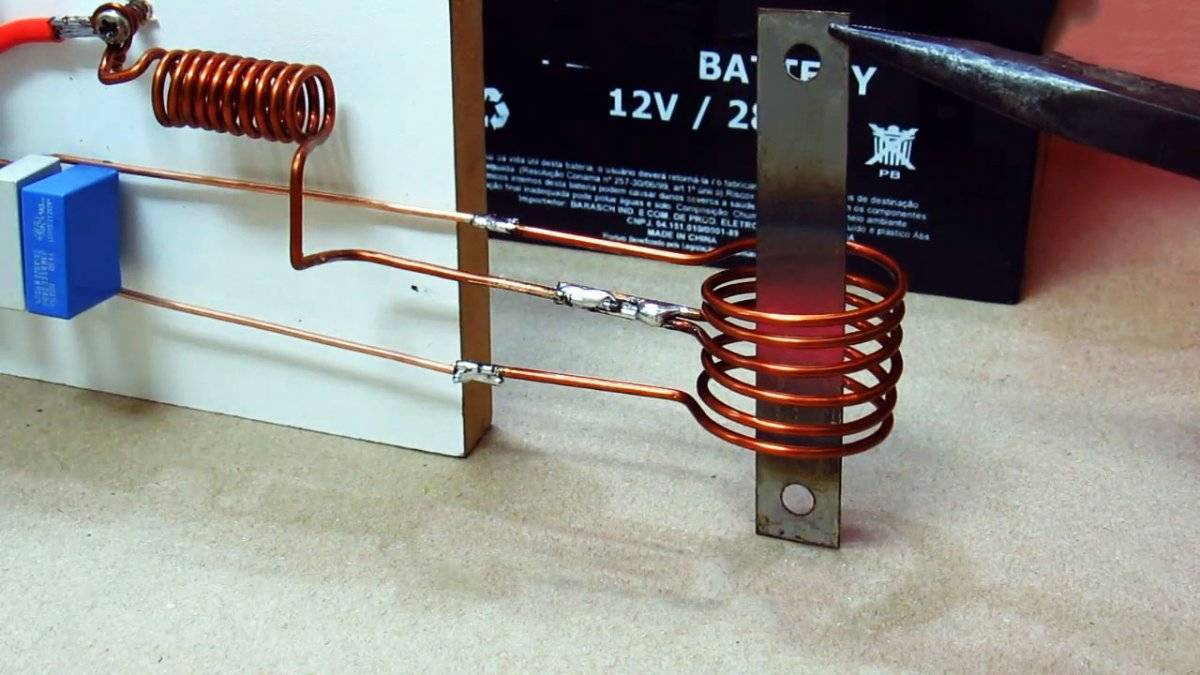

Теперь при помещении в спираль металлических предметов, те будут практически мгновенно разогреваться до высоких температур.
Естественно возле катушки загорится и лампочка накаливания с прикрепленной к контакту собственной спиралью.
Смотрите видео
Индукционный нагреватель с АлиЭкспресс раскаляет плоскогубцы за пару минут — https://sdelaysam-svoimirukami.ru/7846-indukcionnyj-nagrevatel-s-alijekspress-raskaljaet-ploskogubcy-za-paru-minut.html
Поделиться в социальных сетях
Вам может понравиться
Как сделать очень простой индукционный нагреватель на транзисторах
Полезные советы
На чтение 2 мин Опубликовано Обновлено
Индукционный нагрев происходит очень быстро. Нагревателями, сделанными по этому принципу, на производствах раскаляют докрасна металлические заготовки для закалки. Подобным устройствам можно найти применения и в домашней мастерской. Собрать такой нагреватель совсем несложно, так как все необходимые для этого компоненты есть в свободной продаже.
Содержание
- Материалы:
- Простая схема индукционного нагревателя всего на друх транзисторах
- Процесс изготовления нагревателя
- Смотрите видео
Материалы:
Простая схема индукционного нагревателя всего на друх транзисторах
Это очень простая схема с самовозбуждением. Питание осуществляется от источника постоянного тока напряжением 12 В. Транзисторы устанавливаются на радиатор через диэлектрическую термопрокладку. Катушка содержит 8 витков с отводом от середины.
Процесс изготовления нагревателя
Первым делом нужно залудить ножки транзисторов.
Между первой и третьей паяем резистор на 10 кОм. Затем выгибаем из медной проволоки перемычку, и припаиваем к третьей ножке. К первой же дополнительно паяем резистор 22 кОм.
Аналогично подключаем резисторы на второй транзистор. После этого нужно соединить заготовки. Для этого паяем перемычку от первого транзистора к третьей ножке второго.
Теперь используя медные перемычки, спаиваем вместе 3 конденсатора. Концы перемычек припаиваем к центральным ножкам транзисторов.
Далее нужно подпаять резисторы 22 кОм к перемычкам на конденсаторах. Так как те не изолированы, то нужно смотреть, чтобы проволока не касалась между собой.
Из проволоки сворачиваем спираль. В данном случае сделано 8 витков вокруг аккумуляторной батареи. Спираль припаивается к перемычкам конденсаторов.
К центру спирали нужно припаять изолированный провод. Он будет подсоединяться к клемме «+» на батареи. Второй провод питания паяется к третьей ножке первого транзистора.
Закрепляем схему транзисторами к основанию.
Для этого обязательно применяются изолирующие прокладки. Затем подсоединяем к схеме аккумулятор на 12В.
Теперь при помещении в спираль металлических предметов, те будут практически мгновенно разогреваться до высоких температур.
Естественно возле катушки загорится и лампочка накаливания с прикрепленной к контакту собственной спиралью.
Смотрите видео
