Конденсатор оказывает определённое сопротивление переменному току и совершенно не проводит постоянный. Это свойство находит применение в различных областях радиоэлектроники и электротехники. Ёмкостное сопротивление в цепи переменного тока зависит от частоты последнего и ёмкости конденсатора.

• Основные понятия
• Формула сопротивления
• Применение на практике

Основные понятия

Ёмкостное сопротивление — это величина, которая создаётся конденсатором, включённым в цепь. Сопротивление подводящих проводов должно быть непренебрежимо большим. При подаче переменного тока возникают процессы, обусловленные периодическим зарядом и разрядом конденсатора.

Период разбивается на четыре четверти. В течение первой четверти напряжение растёт. В этот момент по цепи проходит зарядный ток, сила которого будет уменьшаться, достигнув нуля, когда электродвижущая сила достигнет положительного максимума. Конденсатор полностью заряжен. После этого начнётся спад напряжения. Конденсатор будет разряжаться через подключённую к нему нагрузку. По цепи потечёт ток.

К концу полупериода величина напряжения будет равна нулю, а сила тока будет наибольшей. Разрядка завершена. В начале третьей четверти электродвижущая сила будет возрастать, изменив своё направление. Вновь начнётся процесс заряда. Направление зарядного тока в третью четверть будет таким же, как и в предыдущую. По мере зарядки конденсатора эта величина будет убывать. К концу третьей четверти процесс зарядки будет завершён.

Электродвижущая сила достигнет своего наибольшего отрицательного значения. А на той обкладке, на которой в течение первого полупериода был положительный заряд, теперь будет отрицательный. Во время четвёртой четверти значение электродвижущей силы снова будет стремиться к нулю. Конденсатор будет разряжаться. Соответственно, в цепи появится постепенно нарастающий ток. Процесс повторяется. Таким образом, фаза переменного тока в конденсаторной цепи опережает фазу напряжения на 90 градусов.

Формула сопротивления

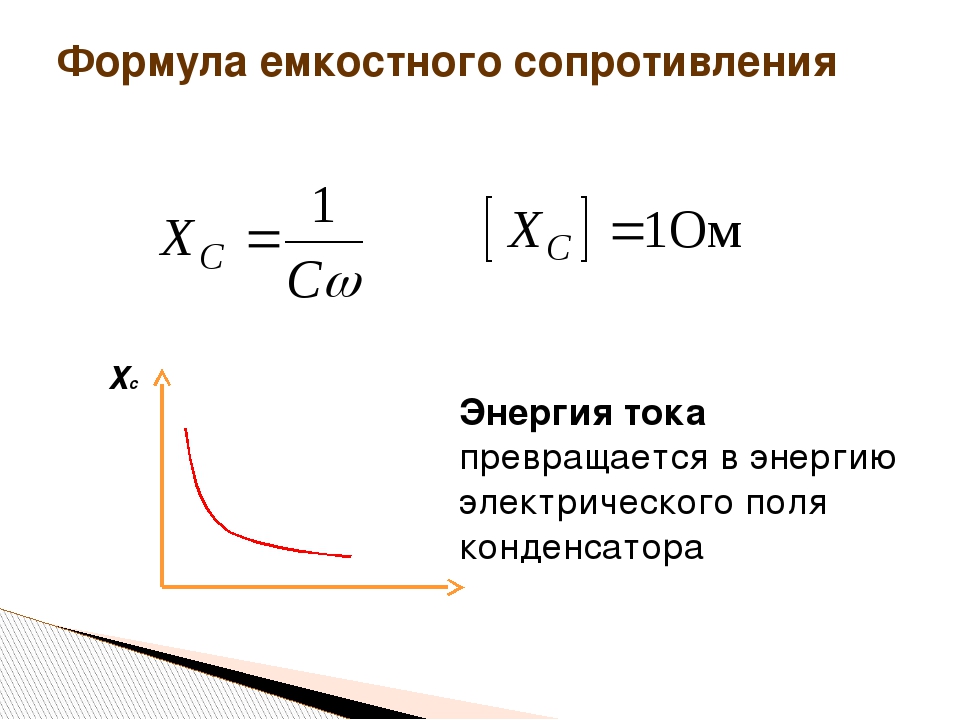

Формула ёмкостного сопротивления выводится следующим образом:

• Вначале следует вычислить угловую частоту. Для этого частоту протекающего по цепи тока (в герцах) необходимо умножить на удвоенное число «пи».
• Затем полученное число следует перемножить на ёмкость конденсатора в фарадах.

Чтобы получить значение ёмкостного сопротивления в омах, следует разделить единицу на число, полученное после умножения угловой частоты на ёмкость. Из этой формулы вытекает, что чем больше ёмкость конденсатора или частота переменного тока, тем меньше его сопротивление.

Когда частота будет равна нулю (постоянный ток), ёмкостное сопротивление станет бесконечно большим. Конденсатор очень большой ёмкости будет проводить ток в широком диапазоне частот.

Применение на практике

Свойства конденсатора используются при конструировании различных фильтров. Действие ёмкостного сопротивления в этом случае зависит от способа подключения детали:

• Если он присоединён параллельно нагрузке, то получится фильтр, задерживающий высокие частоты. С их ростом падает сопротивление конденсатора. Соответственно, нагрузка на высоких частотах шунтируется сильнее, чем на низких.
• Если деталь подключена последовательно с нагрузкой, то получится фильтр, задерживающий низкие частоты. Эта схема также не пропускает постоянное напряжение.

Ещё одна область применения — отделение переменной составляющей от постоянной. Например, в оконечных каскадах усилителей звуковой частоты. Чем выше ёмкость, тем более низкую частоту способен воспроизвести подключённый громкоговоритель.

В фильтрах электропитания, наряду с ёмкостным сопротивлением, используется также свойство накопления и отдачи заряда. В момент повышения нагрузки заряженная ёмкость фильтра разряжается, отдавая дополнительную энергию. Она также осуществляет подавление пульсаций и прочих паразитных сигналов, пропуская их через себя и замыкая на общий провод. Таким образом, обеспечивается сглаживание и поддержание напряжения на нагрузке в заданных пределах, и устранение нежелательных междукаскадных связей, вызывающих нестабильную работу.

Благодаря своим свойствам конденсаторы используются в тех случаях, когда необходимо передать и постоянный, и переменный ток по одним и тем же проводам. Источник постоянного напряжения подключается к общему проводу и второму выводу ёмкости, через которую присоединяется источник переменного напряжения. На другой стороне происходит разделение: потребитель переменного подключается через конденсатор той же ёмкости, а потребитель постоянного — напрямую, до выводов детали.

Распространённый пример подобного использования — это телевизионная наружная антенна с усилителем. Сам телевизор или подключаемое к кабелю устройство, называемое «инжектором», подаёт напряжение питания. В антенном усилителе происходит разделение и фильтрация сигналов. Таким образом, ёмкостное сопротивление конденсатора находит широкое применение

Благодаря этому свойству, можно передавать сразу и переменное, и постоянное напряжение, что имеет немаловажное значение при построении некоторых линий связи.

Емкостное сопротивление конденсатора формула расчёта и последовательность соединения в цепи

Содержание:

Емкостное сопротивление конденсатора – величина, измеряемая в омах, создается непосредственно самим конденсатором, который включен в любую цепь. Оно должно иметь большую величину, то есть быть большим. Если на них происходит подача переменного тока, в устройстве происходят процессы заряда и последующего разряда. Последнее происходит по требованию цепи. При включении электрического тока, напряжение будет равно 0. Само устройство при этом начнет заряжаться, следовательно его величина напряжения постепенно растет. В случае необходимости, при достижении максимального заряда, произойдет разряд конденсатора.

В статье, посвященной теме расчета сопротивления конденсатора, приведена вся информация о процессе, как происходит заряд-разряд. В качестве бонуса есть интересный материал по теме, который можно скачать, и видеоролик в конце статьи.

Формула сопротивления

Формула ёмкостного сопротивления выводится следующим образом:

• Вначале следует вычислить угловую частоту. Для этого частоту протекающего по цепи тока (в герцах) необходимо умножить на удвоенное число «пи».
• Затем полученное число следует перемножить на ёмкость конденсатора в фарадах.

Чтобы получить значение ёмкостного сопротивления в омах, следует разделить единицу на число, полученное после умножения угловой частоты на ёмкость.

Применение на практике

Свойства конденсатора используются при конструировании различных фильтров. Действие ёмкостного сопротивления в этом случае зависит от способа подключения детали:

• Если он присоединён параллельно нагрузке, то получится фильтр, задерживающий высокие частоты. С их ростом падает сопротивление конденсатора. Соответственно, нагрузка на высоких частотах шунтируется сильнее, чем на низких.
• Если деталь подключена последовательно с нагрузкой, то получится фильтр, задерживающий низкие частоты. Эта схема также не пропускает постоянное напряжение.
• Ещё одна область применения — отделение переменной составляющей от постоянной. Например, в оконечных каскадах усилителей звуковой частоты. Чем выше ёмкость, тем более низкую частоту способен воспроизвести подключённый громкоговоритель.

В фильтрах электропитания, наряду с ёмкостным сопротивлением, используется также свойство накопления и отдачи заряда. В момент повышения нагрузки заряженная ёмкость фильтра разряжается, отдавая дополнительную энергию. Она также осуществляет подавление пульсаций и прочих паразитных сигналов, пропуская их через себя и замыкая на общий провод. Таким образом, обеспечивается сглаживание и поддержание напряжения на нагрузке в заданных пределах, и устранение нежелательных междукаскадных связей, вызывающих нестабильную работу.

Характеристики прибора

Важнейшей характеристикой накопительного прибора является ёмкость. От неё зависит время заряда при подключении устройства к источнику тока. Время разряда напрямую связано со значением сопротивления нагрузки: чем оно выше, тем быстрее происходит процесс отдачи накопленной энергии.

C = E*Eo*S / d, где E — относительная диэлектрическая проницаемость среды (справочная величина), S — площадь пластин, d — расстояние между ними. Кроме ёмкости конденсатор характеризуется рядом параметров, такими как:

• удельная ёмкость — определяет отношение величины ёмкости к массе диэлектрика;
• рабочее напряжение — номинальное значение, которое может выдержать устройство при подаче его на обкладки элемента;
• температурная стабильность — интервал, в котором ёмкость конденсатора практически не изменяется;
• сопротивление изоляции — характеризуется саморазрядом устройства и определяется током утечки;
• эквивалентное сопротивление — состоит из потерь, образуемых на выводах прибора и слое диэлектрика;
• абсорбция — процесс возникновения разности потенциалов на обкладках после разряда устройства до нуля;
• ёмкостное сопротивление — уменьшение проводимости при подаче переменного тока;
• полярность — из-за физических свойств материала, используемого при изготовлении, конденсатор сможет правильно работать, только если к обкладкам приложен потенциал с определённым знаком;
• эквивалентная индуктивность — паразитный параметр, появляющийся на контактах устройства и превращающий конденсатор в колебательный контур.

Импеданс элемента

Общее сопротивление конденсатора (импеданс) переменному сигналу складывается из трёх составляющих: ёмкостного, резистивного и индуктивного сопротивления. Все эти величины при конструировании схем, содержащих накопительный элемент, необходимо учитывать. В ином случае в электрической цепи, при соответствующей обвязке, конденсатор может вести себя как дроссель и находится в резонансе.

[stextbox id=’info’]Из всех трёх величин наиболее значимой является ёмкостное сопротивление конденсатора, но при определённых обстоятельствах индуктивное тоже оказывает влияние. Часто при расчётах паразитные значения вроде индуктивности или активного сопротивления принимаются ничтожно малыми, а конденсатор в этом случае называется идеальным.[/stextbox]

Полное сопротивление элемента выражается в формуле Z = (R2 + (Xl-Xc) ² ) ^½, где

• Xl — индуктивность;
• Xс — ёмкость;
• R — активная составляющая.

Последняя возникает из-за появления электродвижущей силы (ЭДС) самоиндукции. Непостоянство тока приводит к изменению магнитного потока, поддерживающего ток ЭДС самоиндукции постоянным. Это значение определяется индуктивностью L и частотой протекающих зарядов W. Xl = wL = 2*p*f*L. Xc — ёмкостное сопротивление, зависящее от ёмкости накопителя C и частоты тока f. Xc = 1/wC = ½*p*f*C, где w — круговая частота.

Материал в тему: все о переменном конденсаторе.

Разница между ёмкостным и индуктивным значениями называется реактивным сопротивлением конденсатора: X = Xl-Xc. По формулам можно увидеть, что при увеличении частоты f сигнала начинает преобладать индуктивное значение, при уменьшении — ёмкостное. Поэтому если:

• X > 0, в элементе проявляются индуктивные свойства;
• X = 0, в ёмкости присутствует только активная величина;
• X < 0, в элементе проявляется ёмкостное сопротивление.

Активное сопротивление R связывается с потерями мощности, превращением её электрической энергии в тепловую. Реактивное – с обменом энергии между переменным током и электромагнитным полем. Таким образом, полное сопротивление можно найти, используя формулу Z = R +j*X, где j — мнимая единица.

Пример расчёта

Ёмкостное и индуктивное сопротивления относятся к реактивным, то есть таким, которые не потребляют мощности. Поэтому закон Ома для участка схемы с ёмкостью имеет вид I = U/Xc, где ток и напряжение обозначают действующие значения. Именно из-за этого конденсаторы используются в цепях для разделения не только постоянных и переменных токов, но и низкой и высокой частот. При этом чем ёмкость будет ниже, тем более высокой частоты сможет пройти ток. Если же последовательно с конденсатором включено активное сопротивление, то общий импеданс цепи находится как Z = (R ² +Xc ² ) ^½.

Практическое применение формул можно рассмотреть при решении задачи. Пусть имеется RC цепочка, состоящая из ёмкости C = 1 мкФ и сопротивления R = 5 кОм. Необходимо найти импеданс этого участка и ток цепи, если частота сигнала равна f = 50 Гц, а амплитуда U = 50 В.

Стоит почитать: все об электролитических конденсаторах.

В первую очередь понадобится определить сопротивление конденсатора в цепи переменного тока для заданной частоты. Подставив данные в формулу, получим, что для частоты 50 Гц сопротивление будет

Xc = 1/ (2*p*F*C) = 1/ (2*3,14*50*1* 10 ⁻⁶ ) = 3,2 кОм.

По закону Ома можно найти ток: I = U /Xc = 50 /3200 = 15,7 мА.

Напряжение берётся изменяемым по закону синуса, поэтому: U (t) = U * sin (2*p*f*t) = 50*sin (314*t). Соответственно, ток будет I (t) = 15,7* 10 ⁻³ + sin (314*t+p/2). Используя полученные результаты, можно построить график тока и напряжения при этой частоте. Общее сопротивление участка цепи находим как Z = (5000²+3200²)½ = 5 936 Ом =5,9 кОм.

[stextbox id=’info’]Таким образом, подсчитать полное сопротивление на любом участке цепи несложно. При этом можно воспользоваться и так называемыми онлайн-калькуляторами, куда вводят начальные данные, такие как частота и ёмкость, а все расчёты выполняются автоматически. Это удобно, так как нет необходимости запоминать формулы и вероятность ошибки при этом стремится к нулю.[/stextbox]

Свойства ёмкостей

Основное свойство состоит в их способности накапливать и отдавать электрический заряд. Оба этих процесса происходят не мгновенно, а за вполне определённый период, который поддаётся расчету. Данное свойство используется для создания различных времязадающих RC цепей. Если зарядить конденсатор до некоторого значения, то время его разряда через резистор R будет зависеть от ёмкости C. RC цепь Ещё одно распространённое свойство конденсаторов – это возможность ограничивать переменный ток. Вызвана она реактивом этих элементов. Ёмкость, включенная в цепь переменного тока, ограничивает его до значения I = 2pfCU.

Здесь U – напряжение источника питания. Дополнительная информация. Ёмкость, подключенная параллельно с катушкой, имеющей индуктивный характер сопротивления, называется колебательным контуром. Данная цепь обладает высокой амплитудой колебаний на резонансной частоте. Она применяется для выделения из множества окружающих радиосигналов именно того, на который требуется настроить приём.

[stextbox id=’info’]Сопротивление – это одна их характеристик конденсатора, подключенного к цепи переменного тока. Понимание процессов, происходящих с этим элементом в подобных схемах, существенно расширяет сферу его использования. Реактивное сопротивление конденсаторов учитывается как в простых бытовых электроприборах, так и в сложной вычислительной технике.[/stextbox]

Резистор обладает активным (омическим) сопротивлением. Катушка индуктивности и конденсатор обладают реактивным сопротивлением. В цепи переменного тока на конденсаторе ток опережает напряжение на 90 градусов, а на катушке ток отстает от напряжения на 90 градусов. Сопротивление катушки вычисляется по формуле.  Сопротивление конденсатора вычисляется по формуле:

В цепи переменного тока на идеальном реактивном сопротивлении не выделяется мощность.

Z = R + i X , где Z – импеданс, R – величина активного сопротивления , X – величина реактивного сопротивления, i – мнимая единица . В зависимости от величины X какого-либо элемента электрической цепи, говорят о трёх случаях:

• X > 0 – элемент проявляет свойства индуктивности .
• X = 0 – элемент имеет чисто активное сопротивление .
• X < 0 – элемент проявляет ёмкостные свойства.

Величина реактивного сопротивления может быть выражена через величины индуктивного и ёмкостного сопротивлений.

Индуктивное сопротивление (X L ) обусловлено возникновением ЭДС самоиндукции . Электрический ток создает магнитное поле. Изменение тока, и как следствие изменение магнитного поля, вызывает ЭДС самоиндукции, которая препятствует изменению тока. Величина индуктивного сопротивления зависит от индуктивности элемента и частоты протекающего тока. Ёмкостное сопротивление (X C ). Величина ёмкостного сопротивления зависит от ёмкости элемента С и также частоты протекающего тока.

Заключение

В данной статье были рассмотрены основные вопросы расчета сопротивления конденсаторов.  Больше информации можно найти в скачиваемой версии учебника по электромеханике “Что такое конденсаторы”

В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.amperof.ru

www.eduspb.com

www.beasthackerz. ru

www.electroandi.ru

www.websor.ru

Предыдущая

КонденсаторыСколько стоят керамические конденсаторы?

Следующая

КонденсаторыЧто такое ионистор?

Конденсатор в последовательных, параллельных цепях и цепях переменного тока

Конденсатор является одним из наиболее часто используемых электронных компонентов. Он обладает способностью накапливать внутри себя энергию в виде электрического заряда, создающего статическое напряжение (разность потенциалов) на его пластинах. Проще говоря, конденсатор похож на небольшую аккумуляторную батарею. Конденсатор представляет собой просто комбинацию двух проводящих или металлических пластин, расположенных параллельно и электрически разделенных хорошим изолирующим слоем (также называемым диэлектриком ) изготовлен из вощеной бумаги, слюды, керамики, пластмассы и т. д.

Конденсатор имеет множество применений в электронике, некоторые из них перечислены ниже:

• Хранение энергии
• Система кондиционирования питания
• Коррекция коэффициента мощности
• Фильтрация
• Осцилляторы

Теперь вопрос как работает конденсатор ? Когда вы подключаете источник питания к конденсатору, он блокирует постоянный ток из-за изолирующего слоя и позволяет напряжению присутствовать на пластинах в виде электрического заряда. Итак, вы знаете, как работает конденсатор и каково его использование или применение, но вы должны узнать, как использовать конденсатор в электронных схемах.

Как подключить конденсатор в электронной цепи?

Здесь мы собираемся продемонстрировать вам подключение конденсатора и эффект от него на примерах.

• Конденсатор серии
• Конденсатор параллельно
• Конденсатор в цепи переменного тока

В цепи при последовательном соединении конденсаторов, как показано на рисунке выше, общая емкость уменьшается. Ток через последовательно соединенные конденсаторы одинаков (т.е. i _T = i ₁ = i ₂ = i _{3 =} i _n ). Следовательно, заряд, накопленный конденсаторами, также одинаков (т. е. Q _T = Q ₁ = Q ₂ = Q ₃ ), потому что заряд, накопленный пластиной любого конденсатора, поступает от пластины соседнего конденсатора. конденсатор в цепи.

Применяя Закон Кирхгофа о напряжении (KVL) в цепи, мы имеем

  В  Т  = В  С1  + В  С2  + V  C3  … уравнение (1)

Как известно,

  Q = CV
  Итак, V = Q / C

Где, V _C1 = Q / C ₁ ; V _C2 = Q / C ₂ ; V _C3 = Q / C ₃

Теперь, подставив приведенные выше значения в уравнение (1)

   (1/С  Т ) = (1/С  1 ) + (1/С  2 ) + (1/С  3  )

Для n последовательных конденсаторов уравнение будет

  (1/С  Т ) = (1/С  1 ) + (1/С  2 ) + (1/С  3 ) + …. + (1 / Cn)

Следовательно, приведенное выше уравнение является уравнением для конденсаторов серии .

Где, C _T = Полная емкость цепи

C ₁ …n = Емкость конденсаторов

Емкость Уравнение для двух особых случаев определено ниже:

Случай I: , если есть два последовательно соединенных конденсатора с разными значениями, емкость будет выражена как:

  (1 / С  Т  ) = (С  1  + С  2  ) / (С  1  * С  2  )
  Или, C  T  = (C  1  * C  2  ) / (C  1  + C  2  ) … уравнение (2)

: если два 90

конденсатор последовательно, при одинаковом значении емкость будет выражаться как:

  (1/С  Т ) = 2С/С  2  = 2/С
  Или, C  T  = C / 2

  Итак, С  Т  = (С  1  * С  2  ) / (С  1  + С  2  )
  Здесь С  1  = 4,7 мкФ и С  2  = 1 мкФ
  C  T  = (4,7 мкФ * 1 мкФ) / (4,7 мкФ + 1 мкФ)
  C  T  = 4,7 мкФ / 5,7 мкФ
  C  T  = 0,824 мкФ

  VC  1  = (C  T  / C  1  ) * V  T
  VC  1  = (0,824 мкФ / 4,7 мкФ) * 12
  VC  1  = 2,103 В

  ВК  2  = (С  Т  / С  2  ) * В  Т
  VC  2  = (0,824 мкФ / 1 мкФ) * 12
  ВК  2  = 9,88 В

  i  T  = i  1  +i  2  + i  3

  i = C (dV /   dt   )
  SO, I  T  = C  1  (DV /   DT  ) + C  2  (DV /   DT  ) + C  3  (DV /   DT ) + C  3  (DV /   DT ) + C 0004  )
  А,
   i    T     = (C  1  + C  2  + C  3  )* (dV /
4 0 3

 0 dt
  i  T  = C  T  (dV /   dt   ) … уравнение (3)

  C  T  = C  1  + C  2  + C  3  +… + CN

  С  Т  = С  1  + С  2  + С  3
  Где, С  1  = 4,7 мкФ; С  2  = 1 мкФ и С  3  = 0,1 мкФ
  Итак, С  Т  = (4,7 + 1 + 0,1) мкФ
  C  T  = 5,8 мкФ

  I = DQ /   DT   = C (DV /   DT  )

  V = V  м  Sin  вес

  i = d (CV  m  Sin  wt  ) / dt
  i = C * d (V  m  Sin  wt  ) / dt
  i = C*V  m  Cos  вес  *w
  i = w*C*V  m  Sin(wt + π/2)
  ат, мас = 0
  sin(wt + π/2) = 1
 , следовательно, i  м  = wCV  м
  В  м  / i  м  = 1 / wC

  емкостное реактивное вещество (XC) = V  M  / I  M  = 1 / 2πfc

  Теперь емкостное реактивное сопротивление (Xc) = V  m  / i  м  = 1/2πfC
  Здесь C = 2,2 мкФ и f = 50 Гц
  Итак, Xc = 1/2*3,1414*50*2,2*10  -6
  Xc = 1446,86 Ом
