Какие типы электрических потребителей бывают?
Power Solutions / Блог / Полезная информация / Какие типы электрических потребителей бывают?
В повседневной жизни и общениях с клиентами интернет-магазина PowerSol мы выясняем множество технических вопросов и максимально точно подбираем оборудование под инженерные задачи. Имея большой опыт работ и выбора технических решений специалистами компании НТС-ГРУПП (ТМ PowerSol) была собрана масса полезной информации, которую мы попытались структурировать и в сжатом виде донести нашим клиентам путем публикации на сайте. Ниже приведена своеобразная классификация типа нагрузок с небольшими комментариями, а в следующей статье будут описаны особенности выбора мощности, запаса мощности и варианты использования источников бесперебойного питания, стабилизаторов напряжения и электрогенераторов в сетях с несбалансированным распределением потребителей, с различными видами активной и реактивной нагрузок и др.
Применительно к выбору оборудования классифицируем типы нагрузок следующим образом
1.
По типу электрического потребления нагрузки делятся на:АКТИВНУЮ: – Активная (или еще известную, как резистивная) нагрузка. В этом случае закон Ома выполняется в каждый момент времени и аналогичен закону Ома для схем постоянного тока. В качестве примеров : электрическая лампочка накаливания, нагревательный элемент (ТЭН), электрическая плита, бойлер и т.п.
РЕАКТИВНУЮ, которая также разделяется на такие:
- Индуктивная нагрузка – нагрузка, через которую ток отстает от напряжения и нагрузка потребляет реактивную мощность. Примеры: асинхронные двигатели, электромагниты, катушки дросселей, трансформаторы, выпрямители, преобразователи построенные на тиристорах. Индуктивная (реактивная) нагрузка преобразует в течение одной половины полупериода энергию электрического тока в магнитное поле, а течении следующей половины преобразует энергию магнитного поля в электрический ток. При этом в индуктивной нагрузке кривая тока отстаёт от кривой напряжения на ту же половину полупериода.
Примером для данного вида нагрузок может быть дроссель или катушка индуктивности. - Ёмкостная (реактивная) нагрузка преобразует в течение одной половины полупериода энергию электрического тока в электрическое поле, а течении следующей половины преобразует энергию электрического поля в электрический ток. При этом в ёмкостной нагрузке кривая тока опережает кривую напряжения на ту же половину полупериода. Примером данного вида нагрузок может быть конденсатор.
Примером для данного вида нагрузок может быть дроссель или катушка индуктивности.На практике чистые реактивные нагрузки в электротехнике не встречаются. Вся электротехника работает с коэффициентом полезного действия ниже 100% вследствие рассеяния части энергии в виде тепловых потерь, потерь при излучении и др. побочных явлений. Таким образом в практической электротехнике применяется понятие активно-реактивной нагрузки. Активно-реактивная нагрузка также подразделяется на две: активно-индуктивная и активно-емкостная.
Активно-индуктивная нагрузка может рассматриваться как последовательное или параллельное соединение активного сопротивления и идеальной индуктивности.
Примером таких нагрузок может быть обмоточный электромагнитный трансформатор, электродвигатель, электромагнитное пускорегулирующее устройство для люминесцентных ламп, катушка зажигания в автомобиле. Для этого вида нагрузок характерен бросок напряжения в момент размыкания электрической цепи.
Активно-ёмкостная нагрузка может рассматриваться как последовательное или параллельное соединение активного сопротивления и идеальной ёмкости. Примером таких нагрузок может быть конденсатор, электронные блоки питания галогенных или люминесцентных ламп. Для этих нагрузок характерен бросок тока в момент замыкания электрической цепи, особенно если он произошёл в тот момент, когда напряжение в сети максимально, или близко к максимальному.
При протекании тока через активно-реактивную нагрузку часть тока будет протекать через прибор, не производя никакой полезной работы. При этом максимумы и минимумы тока и напряжения будут достигаться в разное время, а кривые изменения по времени тока и напряжения будут не совпадать – оставаясь, при этом, периодическими функциями.

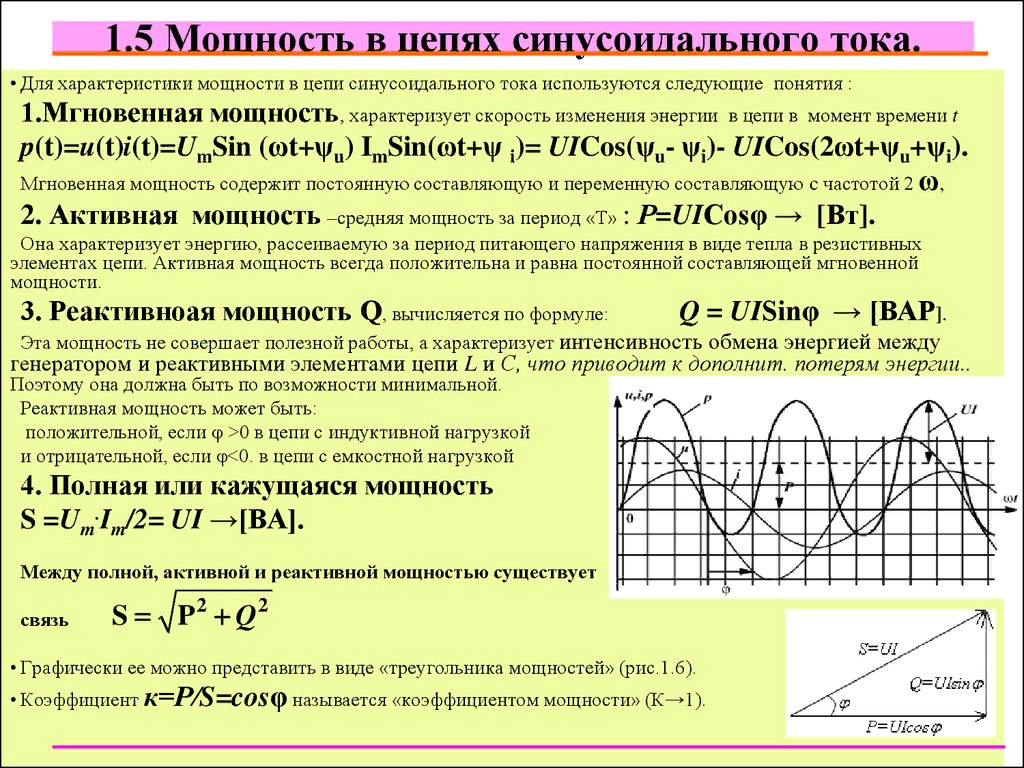

Происходит сдвиг тока и напряжения по фазе. Для обозначения зависимости такого сдвига применяется понятие Косинус угла между током и напряжением, и обозначается как cos(ϕ). Этот параметр является очень важным в электротехнике, которым не стоит пренебрегать при расчетах и выборе стабилизаторов напряжения, источников бесперебойного питания и электрогенераторов.
2. Фазность электропотребителей:
- однофазные – потребители рассчитанные на электропитание от 220/230В по схеме фаза-ноль-земля.
- трехфазные – потребители для которых необходимо подать напряжение 380В/400В в схеме с нейтралью и землей.
3. По способу распределения нагрузки (для трехфазных схем)
- Сбалансированные – сбалансированными считают такое распределение потребителей, когда на каждой фазе в трехфазной схеме мощности нагрузок распределены равномерно (с перекосом не более +/-20%). В качестве примера можно привести коттедж с трехфазным вводом электроснабжения, в котором при проектировании и монтаже электрических потребителей 15 кВт мощности равномерно распределили по 5 кВт на каждую фазу. Еще одним примером можно выделить промышленный цех, в котором преобладают трехфазные потребители и таким образом все три фазы будут нагружены равномерно.
- Несбалансированные – характеризуются как хаотично-нагруженные фазы, где нагруженность фаз может отличаться на 100% между собой. Примером может служить частный трехэтажный дом в котором на каждый этаж отводится одна фаза. Как показывает практика первый этаж дома (т.е. одна из фаз) обычно перегружена в силу того, что на первом этаже размещаются: кухня, бойлерная и комната отдыха, а на остальных этажах спальни с бытовой техникой. В итоге одна фаза может быть нагружена на 100%, а другие используются редко или не сильно нагружены.
Еще одним примером можно выделить промышленный цех, в котором преобладают трехфазные потребители и таким образом все три фазы будут нагружены равномерно.Что такое активно индуктивная нагрузка. Нагрузки потребителей электростанции, перегрузки, мощность
Активной нагрузкой в цепи переменного тока называется такой участок, на котором вся электрическая энергия необратимо преобразуется в тепловую. В роли активной нагрузки может быть обычный резистор (лампа накаливания, электронагревательный элемент и т.
д.)
Пусть напряжение на концах участка цепи, являющегося активной нагрузкой, меняется по гармоническому закону
.
Чтобы вся электрическая энергия необратимо преобразовывалась в тепловую энергию, необходимо, чтобы мгновенная мощность в любой момент времени была положительной, а это возможно только при . Следовательно, для активной нагрузки напряжение и сила тока колеблются в одной фазе.
Нетрудно видеть, что мгновенные значения силы тока и напряжения пропорциональны друг другу. Это утверждение – не что иное, как закон Ома для участка цепи:
Таким образом, на активной нагрузке закон Ома выполняется как для мгновенных, так и для амплитудных значений.
При расчетах цепей переменного тока, а также при электрических измерениях неудобно пользоваться амплитудными или мгновенными значениями токов и напряжений, а их средние значения за период равны нулю.
Наиболее удобным оказалось введение так называемых действующих значений тока и напряжения.
В основу этих понятий положено тепловое действие тока.
Действующее значение переменного тока – это значение постоянного тока, при протекании которого по цепи в проводнике выделяется за период столько же теплоты, сколько и при протекании переменного тока.
Тепло, выделяемое в резисторе при протекании по нему постоянного тока, может быть найдено из закона Джоуля –Ленца:
Тепло , выделяемое переменным током в том же сопротивлении R за малое время , может быть выражено через мгновенное значение тока :
Тепло, выделяемое за период, находим суммированием малых :
Приравняв (*) и (**), найдем действующее значение переменного тока:
Выражения для действующих значений ЭДС и напряжения выглядят аналогично:
В соответствии с ГОСТом действующие значения тока, напряжения и ЭДС обозначаются соответствующими прописными буквами без индексов.
Электроизмерительные приборы переменного тока градуируют в действующих значениях измеряемых величин.
Конденсатор в цепи переменного тока представляет так называемую емкостную нагрузку. Наличие диэлектрика между обкладками конденсатора приводит к тому, что постоянный ток не может течь по участку цепи, содержащему конденсатор. В цепи переменного тока ситуация меняется: под действием переменной ЭДС конденсатор может заряжаться и разряжаться, в этом случае по участку цепи, содержащему конденсатор, протекает ток зарядки или разрядки.
Наша задача – выяснить, как меняется ток зарядки и разрядки конденсатора, если его подключить к источнику синусоидальной ЭДС .
Очевидно, что напряжение на конденсаторе совпадает с напряжением на клеммах генератора . Тогда заряд на конденсаторе
Поскольку ток зарядки конденсатора – не что иное, как производная от заряда на конденсаторе по времени, получаем:
Воспользуемся формулами приведения:
Видим, что ток в цепи, содержащей конденсатор, меняется по гармоническому закону с частотой переменной ЭДС.
Однако, фазы напряжения на конденсаторе и тока отличаются. Ток опережает напряжение на конденсаторе на .
Сравнивая графики зависимостей тока и напряжения от времени, нетрудно увидеть, что пропорциональность между мгновенными значениями тока и напряжения отсутствует. Иными словами, закон Ома для мгновенных значений тока и напряжения не выполняется!
Вернемся к зависимости тока от времени
Величина, стоящая перед знаком косинуса, — амплитудное значение тока
Максимальное значение тока в цепи с конденсатором прямо пропорционально максимальному значению напряжения. Это означает, что для амплитудных значений тока и напряжения выполняется закон Ома.
Коэффициент пропорциональности — проводимость участка цепи, содержащего конденсатор. Тогда величина играет роль сопротивления, его называют емкостным сопротивлением.
Емкостное сопротивление зависит не только от емкости конденсатора, но и от частоты тока .С увеличением частоты тока сопротивление конденсатора падает, а амплитуда тока при этом, наоборот, увеличивается.
Активные нагрузки . Самые простые нагрузки, у них вся потребляемая энергия преобразуется в тепло. Примеры лампы накаливания, обогреватели, электроплиты, утюги и т. п. Здесь все просто если их суммарная потребляемая мощность составляет 2 кВт, для их питания в точности достаточно 2 кВт.
Реактивные нагрузки . Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Простейший пример первых катушка, вторых конденсатор. У реактивных потребителей энергия превращается не только в тепло часть ее расходуется на другие цели, например, на образование электромагнитных полей.
Мерой реактивности выступает так называемый cosф. Например, если он равен 0,8 то 20% энергии преобразуется не в тепло.
Имейте в виду: каждая бензиновая или дизельная электростанция имеет собственный cosф, который обязательно нужно учитывать. Например, если он равен 0,8, то для работы вышеназванной дрели от данного агрегата потребуется 833 Вт: 0,8 = 1041 В*А Кстати, именно по этой причине грамотное обозначение выдаваемой электростанцией мощности В*А (вольт амперы), а не Вт (ватты).
Высокие пусковые токи . Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. Чтобы не вдаваться в технические подробности, приведем аналогию: представьте себе тяжелую тележку стоящую на горизонтальной поверхности. Чтобы сдвинуть её с места, требуется гораздо больше усилий, чем для поддержания в дальнейшем ее скорости.
Стартовая перегрузка по времени не превышает долей секунды, поэтому главное, чтобы мини электростанция смогла её выдержать (специалисты говорят «проглотить»), не отключаясь и тем более не выходя из строя. Совет здесь один: при покупке обязательно интересуйтесь, какие стартовые перегрузки «по зубам» выбранному вами агрегату.
Кстати, с точки зрения пусковых токов, один из самых «страшных» приборов — погружнои насос, у которого в момент старта потребление может подскочить в 7 — 9 раз (ситуация 2). Это и понятно в отличие, скажем, от дрели у помпы отсутствует холостой ход, ей сразу приходится начинать качать воду.
Сварочные аппараты . Вообще-то, для их энергоснабжения рекомендуется использовать специальные генераторные установки. Дело в том, что работа сварочного аппарата с точки зрения мини электростанции выглядит как банальное короткое замыкание… Однако реалии жизни таковы что большинству из нас не по карману два бензиновых или дизельных генератора, приходится применять тот, что есть под рукой.
В таком случае рекомендуется (по крайней мере) «варить» не напрямую, а через сварочный трансформатор.
Рассмотрим на примере однополупериодной схемы выпрямления:
На
рисунке изображены графические
зависимости для токов, напряжений и
мгновенной мощности с целью пояснения
процессов, протекающих в схеме выпрямления.
На интервале положительный потенциал фазы U 1 проводит диод VD1, при этом в дросселе L н накапливается реактивная энергия
.
На интервале VD1 остается открытым из-за положительного тока дросселя и энергия дросселя отдается в источник U 1 (такой режим называется инверторным). Происходит затягивание тока вентиля. Задержка на выключение VD1 уменьшает уровень выпрямляемого напряжения, увеличивая его пульсации.
Для
исключения влияния индуктивности
нагрузки на форму выпрямленного
напряжения параллельно к нагрузке
включается обратный диод VD 2 ,
который обеспечивает сброс реактивной
энергии дросселя в нагрузку и тем самым
исключает отрицательный выброс
выпрямленного напряжения.
В двухполупериодной однофазной схеме роль обратного диода играет один из диодов выпрямителя, который включается первым.
При положительной полуволне напряжения U 1 ток протекает по контуру:
“+” U 1 VD1L н R н VD4”-“ U 1 .
Предположим, что при прохождении напряжения U 1 через ноль в момент смены полярности, первым включился диод VD2. Тогда сброс реактивной энергии будет осуществляться через VD4 и включенный VD2. В выпрямленном напряжении не будет присутствовать отрицательного выброс напряжения.
Рассмотрим влияние активно-емкостной нагрузки на примере работы однофазного мостового выпрямителя.
На
рисунке представлены графические
зависимости токов и напряжений, поясняющие
переходные процессы в схеме в момент
подключения выпрямителя к источнику
U 1 .
На
интервале зар
U 1 >U С
и при этом происходит заряд емкости C
сглаживающего фильтра через внутреннее
сопротивление выпрямительного звена.
При этом появляется большой импульсный
ток, значения которого в 20…40 раз выше
установившегося значения средневыпрямленного
тока вентиля.
Особенно это выражено в
источниках питания с бестрансформаторным
входом. Для ограничения этого тока
вводят резисторы, терморезисторы или
резисторы шунтированные управляемыми
ключами, выполненные на симисторах,
тиристорах или динисторах. Ключи
позволяют с учетом времени установления
переходного процесса производить
ограничение тока только в момент пуска
источника питания, следовательно,
повышаются КПД и надежность выпрямителя.
На интервале раз, когда напряжение на емкости уравнивается с напряжением источника, конденсатор разряжается на нагрузку. С увеличением тока нагрузки увеличивается уровень пульсации выпрямленного напряжения из- за уменьшения постоянной цепи разряда раз =R Н С. При этом ухудшаются сглаживающие действия фильтра.
При
расчете выпрямителя с емкостной нагрузкой
используют метод Терентьева – метод
номограмм. Он основан на расчете
вспомогательных коэффициентов зависящих
от угла протекания тока через вентиль.
Вводят коэффициент А=f(),
где
— угол протекания тока через вентиль.
Для различных схем выпрямителей
приводятся номограммы, которые получены
экспериментальным путем для различных
мощностей и схем выпрямителей. Расчет
параметров U обр,
I аср,
I ад,
U 2 ,
I 2
выполняют через вспомогательные
коэффициенты: В, С, D=f(A).
Для получения связи среднего тока через
вентиль с параметром А проведем
интегрирование на интервале .
При выводе соотношения примем емкость
конденсатора, близкую к бесконечности
(С), а пороговое напряжение диода равным
нулю. Для получения среднего значения
тока через вентиль переместим оси
координат в середину импульса тока и
воспользуемся уравнением для среднего
значения тока:
(1)
,
(2).
Нижеприведенные диаграммы поясняют вывод соотношений для U d .
На интервале 2 ток вентиля совпадает с током нагрузки. Приравняем (1) и (2) и поделим внутреннюю скобку в выражении (1) на cos, получим:
.
Схема удвоения напряжения
Классическая
(симметричная) схема удвоения состоит
из двух однотактных выпрямителей, каждый
из которых использует свою полуволну
напряжения.
Напряжение на нагрузке складывается из напряжений на конденсаторах С1 и С2. Если пульсации малы, то постоянная составляющая на каждом конденсаторе U 01 ≈ U 2 m , а напряжение на нагрузке U 0 ≈ 2U 2 m . Кроме того, при сложении компенсируется первая и все нечетные гармоники пульсаций. Поэтому схема ведет себя как двухтактная, хотя и состоит из двух однотактных схем. Недостатком симметричной схемы удвоения, с точки зрения безопасности, является отсутствие общей точки нагрузки и трансформатора.
Используется также и несимметричная схема удвоения, её отличием от предыдущей является то, что нагрузка имеет общую точку с трансформатором. Поэтому их можно соединить с корпусом, при этом основная частота пульсаций равна частоте сети.
В
этой несимметричной схеме конденсатор
С1 выполняет функцию промежуточного
накопителя, не участвует в сглаживании
пульсаций, поэтому её массогабаритные
показатели хуже, чем у симметричного
удвоителя. Однако есть и достоинства.
Схему можно изобразить так:
Получилась регулярная структура, которую можно наращивать и получить умножитель напряжения.
Нагрузку можно подключить к любой группе конденсаторов и получить чётное или нечётное умножение. На схеме показано чётное умножение — напряжение на нагрузке U 0 ≈ 6U m 2 . Обычно такие умножители собирают в виде единого блока и заливают компаундом. Число конденсаторов в схеме равно коэффициенту умножения.
Расчетные соотношения для рассмотренных схем можно найти в справочнике. Недостатком схем умножения является их высокое внутреннее сопротивление и низкий коэффициент полезного действия вследствие большого числа перезарядов.
Более высоким КПД обладают бестрансформаторные высоковольтные выпрямители с одновременным зарядом n штук накопительных конденсаторов С 1 .
Управляемые
зарядный и разрядные ключи К з
и К р
работают синхронно и в противофазе.
конденсаторы С 1
параллельно
заряжаются от сети и последовательно
разряжаются на нагрузку через разрядные
ключи К р.
При этом, напряжение на нагрузке в n
раз больше амплитуды напряжения сети.
Часто задаваемые вопросы — Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} } Можно ли смоделировать функциональные блоки PTO в SoMachine Basic?
Проблема: Можно ли моделировать функциональные блоки PTO в SoMachine Basic? Линейка продуктов: M221, TM221 Решение: Как и в случае с блоками PID, вы не можете имитировать блоки функций PTO в SoMachine Basic. Вы будете…
Как прочитать переставленные значения с плавающей запятой в Modbus и хочет подтвердить значения, считываемые программным обеспечением, таким как Power Monitoring Expert (PME), с помощью SwappedFloat.
..
Каков IP-адрес по умолчанию ПЛК M580?
IP-адрес M580 по умолчанию — 10.10.x.x. X.x — это последние два октета MAC-адреса, преобразованные из шестнадцатеричной системы в десятичную.
Прошивки IMC имеют 2 номера версии (vx.x.x.x и vx.xiex). Как узнать…
vx.x.x.x — версия устройства SoMachine vx.xiex — версия микропрограммы на стороне накопителя SoMachine v3 v1.1ie31 v1.1.2.8 v1.1ie32 v1.1.2.9 v1.1ie36 v1. 1.2.13 v1.1ie38 v1.1.2.15 SoMachine v4: v4.0ie8…
5.1.1″> Последнее изменение:28.09.2021
Популярные видео FAQsПопулярные видео Привод ATV61/71 для 3 проводов…
Видео: Как настроить регистр с помощью ION Setup 3.0
Узнайте больше в разделе «Общие вопросы и ответы» Общие знания
Проверка сопротивления изоляции и влажность
Проблема: Как влияет влажность результаты проверки сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно…
В чем разница между PNP и NPN при описании 3-проводных…
Большинство промышленных бесконтактных датчиков (индуктивные , емкостные, ультразвуковые и фотоэлектрические) являются твердотельными.
Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…
Как узнать цену и наличие продукта APC на MySE?
Как определить цену и наличие на APC mySE? Войдите на сайт APC MySE, введите номер детали, которую вы хотите проверить, и нажмите «Ввод». Результаты ценообразования и доступности будут…
Предложение Калифорнии 65
Что такое Предложение 65? California Proposition 65 — это отдельная программа, которая распространяется на все коммерческие товары, продаваемые в штате Калифорния. Это было принято в 1986 как «Безопасная питьевая вода и.
..»
видов электрической нагрузки | Резистивная, индуктивная и емкостная нагрузка
Типы электрической нагрузки | Резистивная, индуктивная и емкостная нагрузка https://www.theelectricalguy.in/wp-content/uploads/2020/08/Electrical-Load-1024×576.jpg 1024 576 Гаурав Дж. Гаурав Дж. https://secure.gravatar.com/avatar/87a2d2e0182faacb2e003da0504ad293?s=96&d=мм&r=г
Если мы посмотрим на характер электрических нагрузок, то мы можем разделить их на 3 типа. В этом руководстве вы подробно разберетесь с резистивной, индуктивной и емкостной нагрузкой. Также выделю одно из очень распространенных заблуждений о том или ином типе нагрузки. Итак, начнем.
Рекомендую прочесть перед тем, как двигаться дальше
Активная, реактивная и полная мощность
Что такое электрическая нагрузка?
Во-первых, давайте разберемся, что такое электрическая нагрузка? Проще говоря, все, что потребляет электроэнергию, называется электрической нагрузкой .
Таким образом, это включает в себя лампочки, компьютеры, холодильник и т. Д., Все они потребляют электроэнергию, и, следовательно, мы можем называть их электрической нагрузкой. Теперь, если мы посмотрим на природу такой нагрузки, мы можем разделить их на три разных типа. И это так.
- Резистивная нагрузка
- Индуктивная нагрузка и
- Емкостная нагрузка
Резистивная нагрузка
Давайте сначала разберемся с резистивной нагрузкой. Нагрузка, потребляющая только активную мощность, называется резистивной нагрузкой. И если вы посмотрите на кривые напряжения и тока такой нагрузки, вы обнаружите, что напряжение и ток идеально совпадают по фазе друг с другом.
Теперь, когда я говорю, что они идеально совпадают по фазе, это означает, что обе формы волны достигают своего пикового значения одновременно. Они также достигают нулевого значения в то же время. Один пример показан выше.
Так как данный тип нагрузки потребляет только активную мощность, мощность течет от Источника только к нагрузке.
Мощность не будет течь от нагрузки к источнику. Да, в некоторых случаях мощность также передается от нагрузки к источнику, что я объяснил в своем видео об активной реактивной и полной мощности.
Поскольку такие нагрузки потребляют только активную мощность, коэффициент мощности таких нагрузок равен Единице! И это очень хороший знак. Если вы хотите подробно узнать коэффициент мощности, вы можете просмотреть мой полный плейлист на Power Factor.
Пример активной нагрузки
Пример активной нагрузки:
- Освещение
- Нагреватели
Или любые другие нагрузки, состоящие только из нагревательных элементов. Это примеры резистивной нагрузки.
Свойства резистивной нагрузки
Давайте посмотрим, каковы свойства резистивной нагрузки
- Эта нагрузка потребляет только активную мощность
- Кривые напряжения и тока таких нагрузок точно совпадают по фазе друг с другом.
- Коэффициент мощности такой нагрузки равен единице
- Мощность всегда течет от источника к нагрузке
Индуктивная нагрузка
Теперь давайте разберемся с индуктивными нагрузками.
Нагрузка, потребляющая только реактивную мощность, называется индуктивной нагрузкой . И если вы посмотрите на кривые напряжения и тока такой нагрузки, вы обнаружите, что напряжение и ток не совпадают по фазе друг с другом на 90 градусов.
Теперь, когда я говорю, что они не совпадают по фазе, это означает, что обе формы волны достигают своего пикового значения в разное время. Они также достигают нулевого значения в разное время. Если вы посмотрите на форму волны, вы обнаружите, что напряжение опережает ток. Мы также можем сказать, что ток отстает от напряжения.
Поскольку такой тип нагрузки потребляет только реактивную мощность, мощность может передаваться от источника к нагрузке или даже от нагрузки к источнику. Далее, коэффициент мощности таких нагрузок не равен единице! Коэффициент мощности таких нагрузок носит отстающий характер. А это не очень хороший знак.
Пример индуктивной нагрузки
Давайте рассмотрим несколько примеров индуктивной нагрузки.
Электродвигатель
Вентиляторы
Стиральная машина или все, что имеет двигатель внутри.
Кроме того, реакторы, используемые в энергосистеме, являются примером индуктивной нагрузки.
Свойства индуктивной нагрузки
Давайте посмотрим, каковы свойства индуктивной нагрузки
- Эта нагрузка потребляет только реактивную мощность
- Коэффициент мощности такой нагрузки отстает
- Мощность течет от источника к нагрузке и от нагрузки к источнику
Этот тип нагрузки не является легкой нагрузкой, как резистивная нагрузка. Они создают много проблем в системе. Но, конечно, они одинаково важны. Так как ток отстает от напряжения на 90 градусов в таком типе нагрузок, что затрудняет переключение такой нагрузки. Как известно, автоматический выключатель размыкается при нулевом токе. Если вы посмотрите на кривые тока и напряжения такой нагрузки, вы обнаружите, что когда ток равен нулю, напряжение максимально.
Следовательно, когда выключатель размыкается при нулевом токе, напряжение на контакте выключателя максимальное.
Принимая во внимание, что в случае резистивной нагрузки и ток, и напряжение становятся равными нулю одновременно. Поэтому переключение такого типа индуктивных нагрузок имеет решающее значение.
Такой тип нагрузки также сильно влияет на коэффициент мощности системы. И, следовательно, счета за электроэнергию растут.
Емкостная нагрузка
Емкостная нагрузка аналогична индуктивной нагрузке. В емкостных нагрузках ток и напряжение также не совпадают по фазе. Разница лишь в том, что при емкостной нагрузке ток опережает напряжение на 90 град. В то время как при индуктивной нагрузке ток отстает от напряжения на 90 град.
Неверное представление о емкостной нагрузке
Теперь поговорим о заблуждении, о котором я говорил в начале этого видео.
Как правило, емкостные нагрузки не существуют в автономном формате. Конденсаторные батареи устанавливаются для улучшения коэффициента мощности нагрузки или системы. Их работа заключается в обеспечении реактивной мощности.
Поэтому мы не можем называть конденсаторные батареи емкостной нагрузкой. Потому что нагрузка — это то, что поглощает энергию. Я видел во многих местах в Интернете, что люди называют конденсаторную батарею емкостной нагрузкой. Ну, я думаю, конденсаторная батарея обеспечивает реактивную мощность и, следовательно, ее нельзя классифицировать как емкостную нагрузку./
Допустим, у меня есть генератор переменного тока на 230 В и подключенная к нему батарея конденсаторов. Реактивное сопротивление конденсаторной батареи 23 Ом. Следовательно, ток, потребляемый системой, будет равен 10 А.
Теперь, если вы подключите счетчик реактивной мощности, который используется для расчета реактивной мощности, между генератором и батареей конденсаторов, он даст отрицательные показания. Минус 2300 ВАР или 2,3 кВАр. Таким образом, это отрицательное значение указывает на то, что мощность фактически течет от конденсаторной батареи к генератору. / Следовательно, мы не можем называть конденсаторную батарею емкостной нагрузкой.
