Выбор места установки ИК-датчика движения

Правильный выбор места установки ИК-датчика движения критически важен для его эффективной работы. Вот основные рекомендации:

• Устанавливайте датчик на высоте 0,8-1,3 м от пола
• Располагайте датчик так, чтобы предполагаемый путь нарушителя проходил перпендикулярно линии обзора датчика
• Не устанавливайте датчик напротив окон, кондиционеров, обогревателей и других источников быстрых температурных изменений
• Избегайте установки вблизи движущихся объектов — штор, растений и т.д.
• Не направляйте датчик на лестницы, если не хотите фиксировать движение на других этажах

Оптимальное расположение позволит избежать ложных срабатываний и обеспечит надежное обнаружение движения в охраняемой зоне.

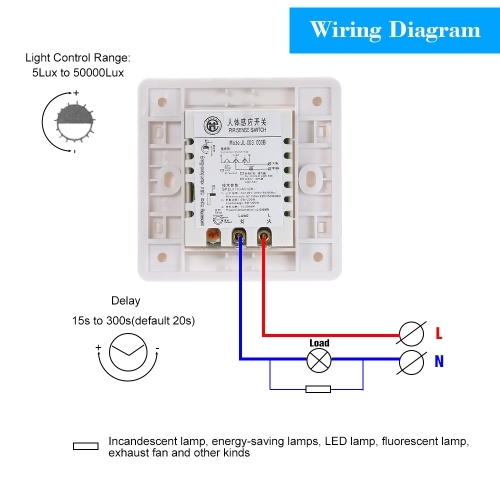

Подключение ИК-датчика к охранной системе

Процесс подключения может отличаться в зависимости от модели датчика и охранной системы, но обычно включает следующие шаги:

1. Отключите питание охранной панели
2. Подключите провода питания датчика (обычно +12В и GND) к соответствующим клеммам панели
3. Подключите сигнальный выход датчика к зоне охранной панели
4. При необходимости подключите тамперный контакт датчика
5. Включите питание панели и датчика
6. Настройте тип зоны в панели в соответствии с подключенным датчиком

После физического подключения необходимо зарегистрировать датчик в системе согласно инструкции производителя охранного оборудования.

Настройка чувствительности ИК-датчика движения

Правильная настройка чувствительности критически важна для баланса между надежным обнаружением и отсутствием ложных тревог. Как это сделать:

• Начните с минимальной чувствительности
• Постепенно увеличивайте ее, проводя тесты обнаружения
• Подберите оптимальный уровень, при котором датчик стабильно обнаруживает человека, но не реагирует на мелких животных
• Учитывайте размер помещения — в больших помещениях может потребоваться более высокая чувствительность
• В помещениях с домашними животными настройте чувствительность так, чтобы игнорировать их движение

Не устанавливайте слишком высокую чувствительность без необходимости, это может привести к ложным срабатываниям.

Настройка зоны обнаружения датчика движения

Правильная настройка зоны обнаружения позволяет исключить ложные тревоги и обеспечить полное покрытие охраняемой области. Основные шаги:

1. Определите желаемую зону охвата датчика
2. Отрегулируйте положение линзы датчика для изменения угла обзора
3. Используйте специальные маски или наклейки для ограничения зоны обнаружения при необходимости
4. Проведите тест проходом для проверки границ зоны обнаружения
5. При необходимости скорректируйте положение датчика или линзы

Помните, что на зону обнаружения влияют не только настройки датчика, но и особенности помещения — отражающие поверхности, источники тепла и т.д.

Тестирование работы ИК-датчика движения

После установки и настройки необходимо тщательно протестировать работу датчика движения. Основные виды тестов:

• Тест проходом — проверка обнаружения движения человека в разных частях помещения
• Тест игнорирования животных (если эта функция поддерживается датчиком)
• Проверка отсутствия ложных срабатываний при включении отопления, кондиционера и т.д.
• Тест дальности обнаружения на границах зоны охвата
• Проверка передачи сигнала тревоги на охранную панель

Тщательное тестирование позволит выявить и устранить возможные проблемы в работе датчика движения до постановки объекта на охрану.

Особенности использования беспроводных ИК-датчиков движения

Беспроводные датчики имеют ряд преимуществ, но требуют внимания к некоторым аспектам:

• Контроль уровня заряда батарей и их своевременная замена
• Проверка качества радиосигнала между датчиком и приемником
• Учет возможных радиопомех при выборе места установки
• Настройка периодичности тестовых сигналов для контроля связи
• Использование специальных кронштейнов для надежного крепления

При правильной установке и обслуживании беспроводные датчики могут обеспечить не меньшую надежность, чем проводные аналоги.

Интеграция ИК-датчиков движения в систему умного дома

Современные датчики движения могут использоваться не только для охраны, но и для автоматизации. Возможности интеграции:

• Автоматическое включение освещения при обнаружении движения
• Управление климатическими системами в зависимости от присутствия людей
• Активация сценариев умного дома по сигналам датчиков
• Использование данных датчиков для аналитики перемещений
• Комбинирование с другими датчиками для повышения точности определения присутствия

Интеграция датчиков движения в систему умного дома позволяет не только повысить безопасность, но и значительно увеличить комфорт и энергоэффективность.

Подключение PIR датчика к камере Hikvision – PIPL.UA: Безопасность для людей

Компания Hikvision выпускает камеры, которые по умолчанию имеют датчик движения с поддержкой технологии Motion Detection 2.0. Функционал системы позволяет отличать движение человека от автомобилей и других предметов в кадре. При этом устройства обладают не самым большим углом обзора, в связи с чем образуется “мертвая зона”.

Улучшить безопасность можно посредством установки дополнительных датчиков движения Hikvision, которые закроют проблемные точки и помогут определять угрозы еще до их появления в кадре. Далее мы используем датчик DS-PDP18-EG2 и продемонстрируем процесс реализации схемы.

Характеристики и подключение датчика DS-PDP18-EG2

Некоторые камеры бренда, получившие интерфейс тревоги, могут подключаться к датчику DS-PDP18-EG2. Он имеет следующие характеристики:

• наличие иммунитета к животным весом до 10 кг;
• область обнаружения – до 18 метров;
• 3D-оптика, работающая с 52 зонами;
• скорость обнаружения – 0,3-3 м/с;
• наличие встроенных EOL-резисторов;
• настраиваемая чувствительность.


Чтобы подготовить датчик к подключению, следует подсоединить провода к alarm-входу. Они же будут использоваться для синхронизации с камерой. Питание датчика может подавать как IP камера, так и стационарная сеть при условии наличия 12В.

Далее корпус датчика собирается и фиксируется, а провода подключаются к тревожному входу на камере (входы in и ground). Дополнительно мы использовали светодиод, который сопровождает срабатывание датчика, его можно заменить на любой другой осветительный прибор.

Таким образом вы можете расширить возможности многих камер Hikvision и HiWatch. В частности, это IPC-D542-G0 и G2 (S и SU), D082-G2 и многие другие, при этом как версии с 2.8 мм, так и 4 мм.

Настройка видеокамеры для соединения с датчиком

Дополнительный датчик охранной сигнализации типа PIR подключается через интерфейс управления камерой. Для этого откройте настройки и перейдите на вкладку тревожного входа. Далее поставьте галочку активации тревоги и выберите ее нормально замкнутый тип. Также укажите уникальное название сигнала, которое будет отображено при обнаружении движения.

Для удобства настройте расписание работы дополнительного датчика. Например, это может быть ночное время, когда вас нет на объекте, дневная пора, когда нужно отслеживать движение у входа, или круглосуточная работа отслеживающего устройства.

Также необходимо перейти на вкладку метода связи и выбрать удобную реакцию на тревогу. Оборудование может направить сообщение в центр или на электронную почту, загрузить на FTP-карту памяти или активировать звуковое предупреждение. Если вы подключите к тревожному выходу освещение или сирену, в том же разделе можете настроить его активацию при срабатывании датчика.

Последняя вкладка – запись по пусковому событию. То есть система безопасности начнет формировать видеоролик заранее заданной продолжительности. При просмотре архива вы сможете его запустить и узнать причину сигнала тревоги. Также зайдите в раздел “Выход тревоги” и определите параметры его работы, в том числе задержку запуска и время отключения.

Обязательно проверьте режим работы камеры с подключенным датчиком и освещением. Сымитируйте движение, например, проведя рукой перед устройством. Произойдет детекция движения, которая запишется в архивный раздел и будет доступна для просмотра.

Проверка архивов

В интерфейсе Hikvision архивная часть выделена на отдельную вкладку, откройте ее, чтобы проверить все записанные тревоги. Система позволяет проверить конкретную дату и гибко настроить время проверки при помощи таймлайна в нижней части. Остается нажать кнопку Play и просмотреть сформированную запись, которая будет выгружена сразу после завершения видеоролика.

Рекомендуем на время проверки отключить встроенный датчик движения, чтобы не допустить ошибки с некорректным распознаванием. Также проследите, чтобы ваше освещение или сирена активировались согласно заданным параметрам, и проведите несколько проверок для исключения сбоя и некорректного срабатывания.

Возможность подключения дополнительного PIR-датчика DS-PDP18-EG2 к некоторыми камерам Hikvision расширяет возможности системы безопасности. Устройство умеет распознавать животных до 10 кг и реагирует на движение в пределах 18 метров, определяя тип объекта. Также пользователям пригодится возможность уведомления об угрозах и запись в архив, которую позже можно просмотреть.
