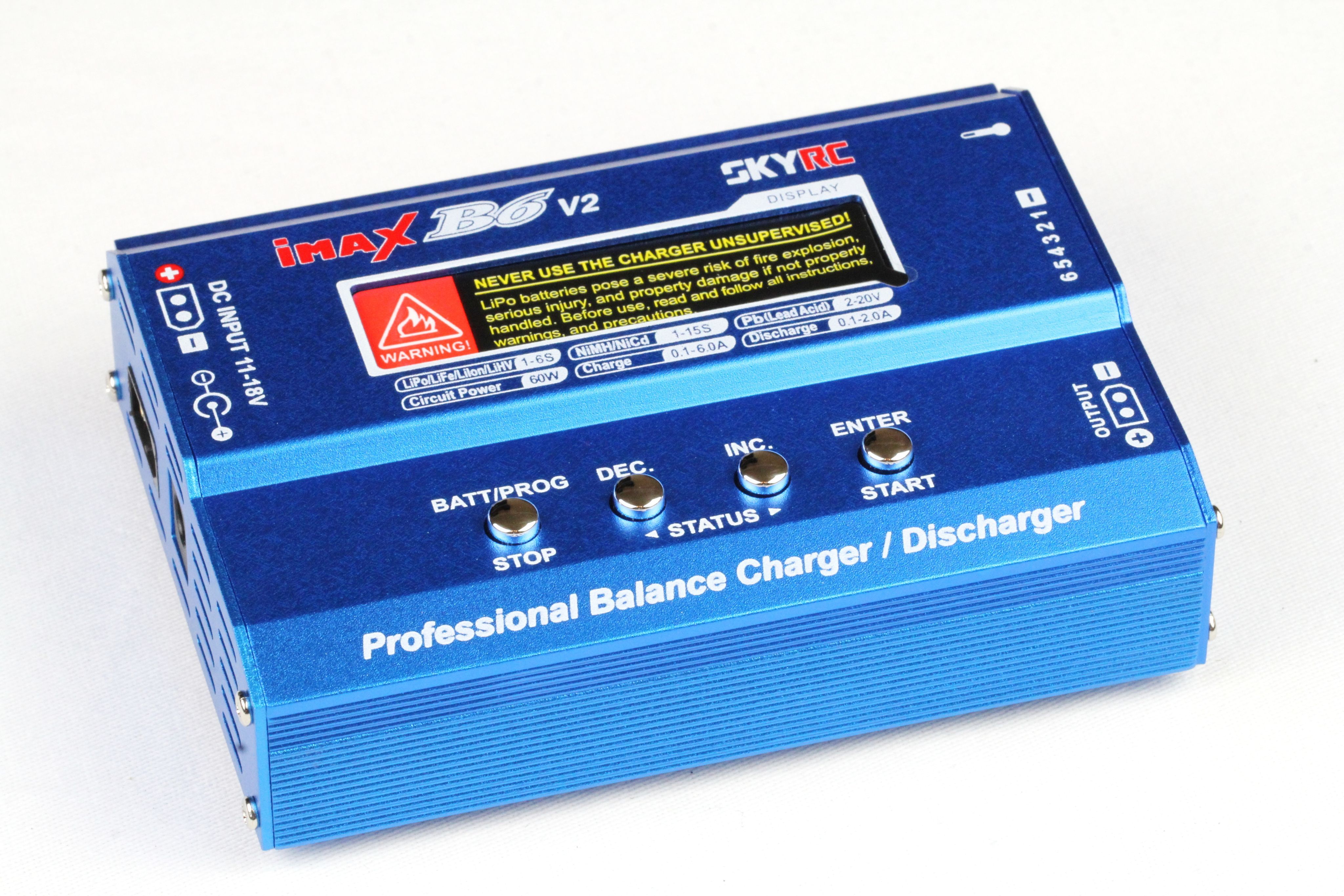

SkyRC iMax B6 V2 — оригинальное зарядное устройство

SkyRC iMax B6 V2

Аймакс Б6 версия 2

Обратите внимание — это оригинальная продукция (не клон и не копия), устройство имеет голограмму и номер,
который можно сверить на сайте производителя

SkyRC iMax B6 V2 является обновленной версией самого универсального зарядного устройства iMax B6.

Во второй версии устройства была увеличена мощность до 60Вт, а так же максимальный ток заряда — до 6А. Еще одно дополнение в V2 — режимы «AGM CHG» для зарядки AGM Pb аккумуляторов и «COLD CHG» для зарядки Pb аккумуляторов в холодную погоду. Батареи AGM Pb могут заряжаться до 5 раз быстрее, чем обычные батареи Pb и режим «AGM CHG» позволяет использовать этот процесс наиболее быстро и эффективно. При зарядке свинцовых аккумуляторов в холодную погоду также требуется особое внимание. Для заряда холодных Pb аккумуляторов требуется более высокое напряжение заряда, чем для теплых. SkyRC IMAX B6 V2  подберет оптимальный ток заряда, когда выбран режим «COLD CHG».

Еще одна дополнительная функция — программа «DJI DRONE BATT», которая позволяет заряжать аккумуляторы для самых известных квадрокоптеров DJI.

Кроме зарядки аккумуляторов SKYRC IMAX B6 V2 можно использовать как конвертер для питания различных потребителей постоянного тока с регулировкой выходного напряжения от 5в до 26в и тока от 1А до 6А (макс 60Вт)

Устройство оснащено специальными функциями: измерение внутреннего сопротивления батареи, измерение напряжения батареи, заряд в режим хранения, циклирование (до 5 циклов заряд-разряд), режим повторного пика для Ni-MH / Ni-CD батарей и многое другое. Полный список функций доступен в прилагаемом руководстве пользователя.

Типы обслуживаемых аккумуляторов:

•     Никель-кадмиевые (Ni-Cd)
•     Никель-металлогидридные (Ni-Mh)
•     Литий-ионные (Li-ION / Li-HV)
•     Литий-фосфатные (Li-Fe)
•     Литий-полимерные (Li-Po)
•     Свинцово-кислотные (Pb)
•     Аккумуляторы квадрокоптеров DJI Mavic/TB4X

Количество одновременно обслуживаемых элементов:

•     Ni-Cd — от 1 до 15 элементов в сборке
•     Ni-Mh — от 1 до 15 элементов в сборке
•     Li-Ion — от 1 до 6 элементов в сборке
•     Li-Po — от 1 до 6 элементов в сборке
•     Pb — батарея с напряжением от 2-20V

В корпус зарядника встроен балансировочный разъем типа XH, который позволяет подключать аккумуляторные сборки состоящие из 2, 3, 4, 5 или 6 элементов, так же возможно подключить внешнюю балансировочнную планку





Возможности:

•     Заряд током до 6А. Ток разряда до 2А
•     Напряжение питания 11-18В
•     Высокая выходная мощность в 60Вт позволяет одновременно заряжать до 15 никелевых и до 6 литиевых аккумуляторов
•     Встроенный балансир для литиевых батарей состоящих из 2,3,4,5 и 6 элементов
•     Режим «DJI DRONE BATT», который позволяет заряжать аккумуляторы для квадрокоптеров DJI.
•     Режимы заряда свинцовых батарей Pb  «AGM CHG» и «COLD CHG».
•     Режим зарядки литиевых батарей в режиме балансировки
•     Режим быстрой зарядки литиевых батарей
•     Режим заряда литиевых батарей для длительного хранения
•     Режим разрядки
•     Измерение внутреннего сопротивления и напряжения
•     Встроенный DC/DC конвертер с регулировкой выходного напряжения от 5в до 26в и тока от 1А до 6А (макс 60Вт)
•     Циклирование — до 5 циклов заряда-разряда с паузой для остывания для восстановления никелевых аккумуляторов
•     Сохранение и загрузка данных пользователя (10 ячеек)
•     Возможность устанавливать начальный ток зарядки
•     Возможность подключить термодатчик (в комплект не входит) и установить ограничение по температуре
•     Возможность установить отсечку по достижению заданной емкости
•     Возможность установить ограничение по времени процесса
•     Отображение напряжения на каждой банке в режиме балансировки
•     Отображение текущего напряжения и тока заряда.
•     Отображение заряженной емкости.

Режимы работы:

— для Ni-Cd / Ni-Mh аккумуляторов:

• заряд
• заряд ре-пик (в процессе зарядки устройство может несколько раз подряд измерить конечное напряжение, чтобы убедиться, что аккумулятор полностью заряжен)
• разряд
• циклирование (цикличная зарядка может включать до 5 циклов разряда\заряда аккумулятора, функция необходима для восстановления аккумулятора)

— для Li-ION / Li-HV / Li-Fe / Li-Po аккумуляторов:

• заряд
• хранение (устройство оптимально выравнивает и устанавливает номинальное напряжение в аккумуляторной батарее для длительного хранения)
• разряд
• балансировка

— для Pb аккумуляторов

• заряд
• заряд батарей AGM
• холодный заряд
• разряд

— для аккумуляторов квадрокоптеров DJI Mavic/TB4X

• заряд
• хранение



Технические характеристики iMax B6 V2:
    Напряжение питания от источника постоянного тока (DC): 11-18V
    Максимальная мощность заряда: 60W
    Максимальная мощность разряда: 5W
    Диапазон тока заряда: 0.

1-6A
    Диапазон тока разряда: 0.1-2A

Напряжения заряда:
    — для Ni-MH/NiCd — определяется автоматически
    — для Li-Po — 4.18-4.25V/элемент
    — для Li-Ion — 4.08-4.2V/элемент
    — для Li-Fe — 3.58-3.7V/элемент

    Ток балансировки литиевых элементов: 300mA на элемент
    Чувствительность Delta Peak для NiCd и Ni-MH элементов: регулируемый в диапазоне 3-15mV на элемент
    Настройка температуры прерывания заряда/разряда: 20-80ºC
    Габаритные размеры: 115 x 84 x 31 мм
    Вес: 238 г.

КОМПЛЕКТАЦИЯ:

•     Зарядное устройство SKYRC IMAX B6 V2
•     Кабель для подключения питания DC 5.5 + крокодилы
•     Кабель с разъемами T-Plug
•     Кабель с разъемами T-Plug + XT60 connector
•     Инструкция на английском языке

Данная модель поставляется без блока питания.
Напряжение, подаваемое на вход: 11-18V, поэтому в качестве блока питания можно использовать блок питания от ноутбука или любой другой, имеющий стабилизированное напряжение в указанном диапазоне.

Если Вам необходим блок питания — при покупке выберите опцию  «с блоком питания».

Обратите внимание — это оригинальная продукция (не клон и не копия), зарядное устройство имеет голограмму и номер, который можно сверить на

сайте производителя

Модель:	B6 V2
Производитель:	SkyRC
Тип аккумуляторов	Ni-MH, Ni-CD (АА, ААА, С, D), Li-ION, LiFePO4, Li-Po, Pb, DJI Mavic/TB4X
Ток заряда, mА	0,1А — 6А
ЖК дисплей	да
Подсветка дисплея	да
Функция разряд	да
Функция восстановление	да
Тестирование реальной емкости	да
Тестирование внутреннего сопротивления	да
Функция «Power bank»	нет
Авто адаптер	нет
Блок питания	нет в комплекте, питание от любого БП 11-18V
Комплектация	зарядное устройство, кабель для подключения питания DC 5. 5 + крокодилы, кабель с разъемами T-Plug, кабель с разъемами T-Plug + XT60 connector, инструкция на английском языке, гарантийный талон.
Особенности	зарядное устройство может обслуживать большинство современных аккумуляторов и имеет встроенный балансир для корректной работы с литиевыми батареями, состоящими из отдельных элементов в составе сборки.

Статьи :: Вопрос-ответ :: Вопрос/Ответ по зарядным устройствам

Вопрос	Ответ
1. Какие зарядные устройства работают с типом батарей Li-Fe?	Все зарядные устройства представленные на нашем сайте, кроме младшей модели Imax B5.
2. В чем отличие между моделями Imax B6 и Imax B6AC?	У модели Imax B6AC — универсальное питание (в одном корпусе ЗУ и БП) , т.е. можно запитываться от 12 в (бортовая сеть автомобиля) и от ~220 в (дома)
3. Посмотрел характеристики модели Imax B6 и G.T. Power A6. Как я понял у них одинаковые характеристики. В чем отличия?	Всё правильно, функционально они одинаковые, разница в некоторых деталях и комплектации. Итак, отличия: Отличия Imax B6 поставляется в алюминевом кейсе Отличия G.T. Power A6 Активное охлаждение (встроенный кулер) Комплектация предусматривает наличие термодатчика Возможность подключения к компьютеру (в комплекте ПО и USB кабель)
4. Какой ток выставлять при зарядке Li-Fe батарей?	Метод заряда На базе элементов 18650 (тонкие банки) На базе элементов 26650 (толстые банки) Стандартный режим заряда, А 1,5 3,0 Ускоренный режим заряда, А 5,0 10,0 Не забудьте выставить правильно вольтаж для заряда.
5. Нужно-ли разряжать Li-Fe батареи для избежания эффекта памяти?	Нет. Эффект памяти в литиевых батареях отсутствует.
6. Я поставил никель-металгидридную батарею разряжаться током 1А, но реальный ток разряда — 0,5А. Почему?	Система защиты зарядного устройства сама регулирует ток разряда. В случае разряда мощной батареи, ЗУ автоматически уменьшает разрядный ток, для избежания выхода из строя контура разряда ЗУ.
7. Я купил G.T. Power A6, но в на прилагаемом диске не устанавливаются драйвера. Где можно скачать их?	Да, можно здесь скачать программное обеспечение для модели G.T. Power A6/A8.
8. У вас на сайте представлены зарядные устройства Mystery. Когда они появятся в наличии.	Мы перестали продавать зарядные устройства Mystery по причине невысокого качества сборки и отсутствия гарантий со стороны поставщика.
9. Imax B6 издает противный звук при окончании операций. Слышно его откуда угодно, но всё-же его можно отключить?	Конечно можно. Также можно отключить звук нажатия на кнопки. USER SET PROGRAM-> Key Beep (звук кнопок) — в положение OFF Buzzer (звуки событий) — в положение OFF
10. При заряде Li-Fe обязательно-ли каждый раз балансировать?	Можете поступить так: Если Вы торопитесь, то достаточно режима «CHARGE» (заряд). При этом батарея просто заряжается (грубо но быстро). Батареям Li-Fe не страшен перекос напряжений элементов (чего не скажешь о Li-Po, где важна точность до 0,01 В). На работе батарей это не отразится. Единственное, что настрел будет на 5-10% меньше. Если у Вас есть время (например ставите заряжать на ночь, перед игрой), то ставьте режим «BALANCE». Т.е. это режим заряда с последующей балансировкой. В этом случае Вы получаете полностью «забитую» энергией батарею.
11. Сколько можно хранить Li-Fe батареи и нужно ли их при этом заряжать?	Батарея при длительном хранении должна содержать в себе заряд. Саморазряд у этих батарей — минимальный (3% в год). Если Вы собираетесь длительное время хранить батарею, просто зарядите ее и уберите в сухое место.
12. Возможно ли с помощью этих зарядных устройств заряжать автомобильную батарею?	Да, возможно. Смотрите раздел по работе с Pb (Acid) батареями.

Контакты

Опт, склад, интернет- магазин

10. 00-19.00 Пн-Пт



Расширенный поиск

Корзина



Мой кабинет

• Вход / Регистрация
• Мои заказы



А знаете ли вы что..



Счетчики



А знаете ли вы что..



IMAX B6 ULTIMATE РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницу

Содержание

2

• страница из 22

• Содержание
• Оглавление
• Закладки

Advertisement

Table of Contents

• Table of Contents

• Introduction

• Special Features

• Warning and Safety Notes

• Program Flow Chart

• Lithium Polymer Balance Charge Program Connection Диаграмма

• Начальная настройка параметров (установка пользователем)

• Литиевая батарея (Liio/Lipo/Life) Программа

• Зарядка лития в режиме заряда

• Зарядка Аккумулятор

• Зарядка Nicd/Nimh аккумулятора в режиме зарядки

• Разрядка Nicd/Nimh аккумулятора

• Цикл зарядки/разрядки и разрядки/заряда Nicd/Nimh аккумулятора

• Зарядка PB (Head-Acid) Батарея в режиме заряда

• Разряд батареи PB

• Программа для хранения

• Data Data Data Data Data Data

• 66625

  Data Data Data Data

• 666666.

• Предупреждения и сообщения об ошибках

• Рекомендуемые принадлежности

• Декларация о соответствии

• Таблица максимальной мощности цепи

• Спецификация

• Общеупотребительные термины

• Гарантия и обслуживание

Упрощенная версия

Все технические характеристики и рисунки могут быть изменены без предварительного уведомления.

Напечатано в Китае

2010

B6 Ultimate

Зарядное/разрядное устройство Professional Balance

SkyRC Technology Co., Ltd. 2010

Версия 1.0

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание для Imax B6 Ultimate

iMAX B6AC V2 Балансное зарядное и разрядное устройство

iMAX B6AC V2 Балансное зарядное и разрядное устройство

SkyRC iMAX B6AC V2 может заряжать и разряжать NiMH, NiCd, Pb, LiPo, Li-ion и LiFe аккумуляторы с индивидуальной балансировкой ячеек до 6 литиевых элементов. Он оснащен встроенным адаптером, который может питаться от 100 В до 240 В переменного тока или, альтернативно, может питаться через вход от 11 В до 18 В постоянного тока. Благодаря универсальным возможностям зарядки, программному обеспечению для управления ПК и расширенным функциям, таким как мониторинг входной мощности, дельта-пиковая чувствительность, циклическая зарядка и разрядка и т. д., iMAX B6AC V2 является отличным дополнением к рабочему столу любого радиоуправляемого, самодельного или робота. энтузиаст.

Обзор

iMAX B6AC V2 — универсальное быстродействующее зарядное, разрядное и балансировочное устройство от SkyRC. Он работает с батареями NiMH, NiCd, Pb, LiPo, Li-ion и LiFe и оснащен внутренним независимым балансировщиком литиевых батарей, который позволяет балансировать зарядку и разрядку до 6 элементов. B6AC имеет встроенный адаптер питания, рассчитанный на напряжение от 100 В до 240 В переменного тока (от 50 Гц до 60 Гц), что делает его совместимым со всеми стандартными международными сетевыми напряжениями и частотами. затыкать. В качестве альтернативы он может питаться от входного напряжения от 11 В до 18 В постоянного тока (например, от настольного источника питания или автомобильного аккумулятора). Зарядное устройство поставляется с входными силовыми кабелями, несколькими кабелями для подключения аккумулятора и печатным руководством (2 МБ в формате pdf).

iMAX B6AC V2 — это обновленная версия iMAX B6AC, которая имеет несколько новых функций, более точна и стабильна. Среди его новых функций — соединение micro USB для взаимодействия с программным обеспечением SkyRC ChargeMaster для ПК и обновления прошивки, пользовательский контроль над окончательным напряжением батареи при зарядке, измеритель литиевой батареи, который позволяет пользователю контролировать напряжение каждой ячейки, и внутренний измеритель сопротивления. . Кроме того, iMAX B6AC V2 способен выдавать вдвое больший ток разряда по сравнению с первой версией (до 2 А, а не 1 А) и имеет режим повторного пикового разряда, который позволяет ему автоматически заряжать аккумулятор до трех раз пиковой нагрузкой, чтобы гарантировать, что аккумулятор полностью разрядится. полностью заряжена.

Обзор функций

• Принимает вход переменного тока от 100 В до 240 В (от 50 Гц до 60 Гц) или вход постоянного тока от 11 В до 18 В
• Зарядка свинцовых аккумуляторов до 20 В
• Заряжает до 15 NiMH или NiCd аккумуляторов
• Заряжает до 6 аккумуляторов LiPo, Li-ion или LiFe
• Встроенный независимый балансировщик литиевых батарей на 6 элементов
• Режим быстрой зарядки и хранения литиевых аккумуляторов
• Проверка напряжения отдельных элементов LiPo в многоэлементной батарее
• Диапазон зарядного тока от 0,1 А до 6,0 А (макс. 50 Вт)
• Диапазон тока разряда от 0,1 А до 2,0 А (макс. 5 Вт)
• Дельта-пиковая чувствительность (автоматическое прекращение заряда с использованием определения дельта-пикового напряжения)
• Автоматическая пиковая зарядка аккумуляторов до трех раз подряд, чтобы убедиться, что они полностью заряжены
• Контроль входной мощности для предотвращения повреждения автомобильного аккумулятора при зарядке в полевых условиях
• Ограничение зарядного тока (NiMH, NiCd)
• Измеритель внутреннего сопротивления
• Контроль конечного напряжения при зарядке
• Сохраняет до десяти программных настроек, созданных пользователем
• Циклическая зарядка/разрядка
• Контроль температуры (требуется внешний датчик температуры, не входящий в комплект)
• ЖК-дисплей 16×2 символа
• Программное обеспечение ChargeMaster для ПК для опционального мониторинга и управления процессом зарядки с компьютера

Подробный список функций и информацию об использовании зарядного устройства см. в руководстве по эксплуатации iMAX B6AC V2 (2 МБ в формате pdf) (печатная версия этого руководства прилагается к зарядному устройству).

Детали в комплекте

• Профессиональное зарядное устройство для весов iMAX B6AC V2 со встроенным адаптером переменного тока (~145 × 135 × 35 мм и ~640 г)
• Кабель адаптера питания переменного тока с трехконтактной вилкой американского типа
• Кабель входного питания постоянного тока – от цилиндрического разъема до зажимов типа «крокодил»
• Выходной зарядный кабель — штекеры типа «банан» 4 мм к штекерному Т-образному разъему
• Различные соединительные кабели аккумуляторной батареи – Т-образный разъем «мама» к:
  • зажимы типа «крокодил»
  • Штыревой разъем Futaba
  • штекер JST RCY разъем
  • Штыревой разъем XT60
• Печатное руководство по эксплуатации

Примечание:  На рынке есть несколько поддельных зарядных устройств iMAX B6AC, которые выглядят почти так же, как настоящее устройство, но, как правило, ненадежны и хуже.
