Дело было вечером, делать было нечего…. За окном уныло шел дождь…. Жена уехала к родителям…. Бесцельное скитание по просторам интернета не приносило никакого удовольствия…. А в руках все больше нарастал какой-то зуд….

Всё про регулировку оборотов двигателя от стиральной машины

Регулировка оборотов двигателя стиральной машины может потребоваться любому домашнему самоделкину, который решит приспособить деталь отслужившей помощницы. Простое подключение двигателя стиральной машины к питанию не дает много проку, поскольку он выдает сразу максимальные обороты, а ведь многие самодельные приборы требуют увеличения или уменьшения оборотов, причем желательно без потери мощности.

В этой публикации мы и поговорим о том, как подключить двигатель от стиралки, и как сделать для него регулятор оборотов. Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен. Берем омметр, выставляем тумблер на минимальное сопротивление и начинаем поочередно звонить все выходы.

Двигателя от стиральной машины — схема и плата регулирования оборотов, микросхема КСХА4, проблемы использования.

Как убавить обороты электродвигателя

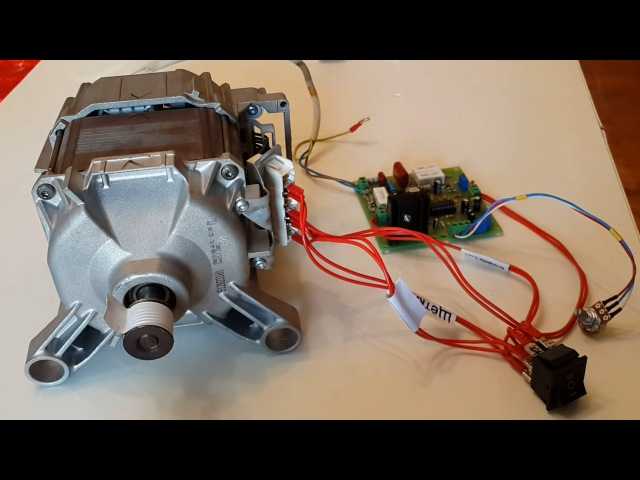

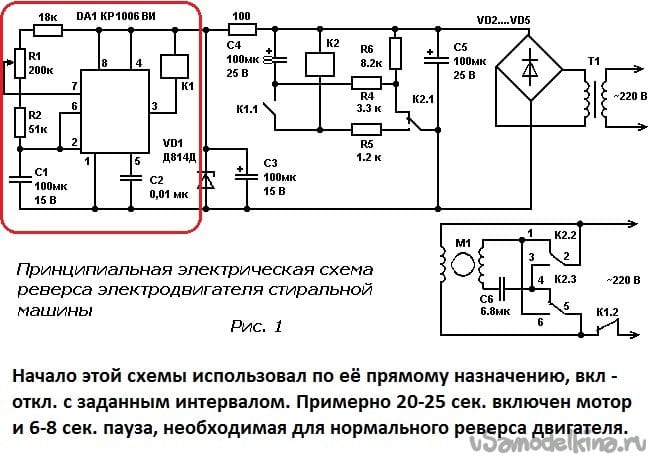

Схема регулировка оборотов двигателя от стиральной машины

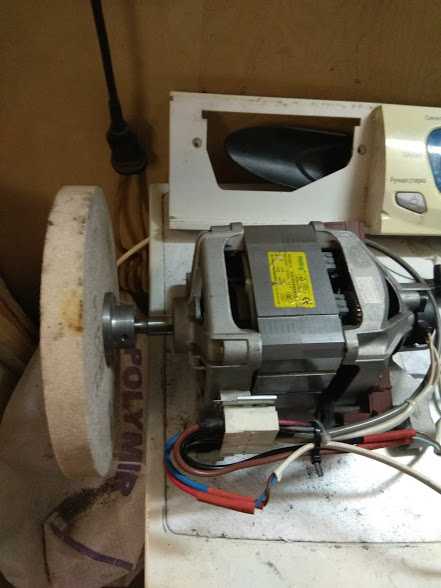

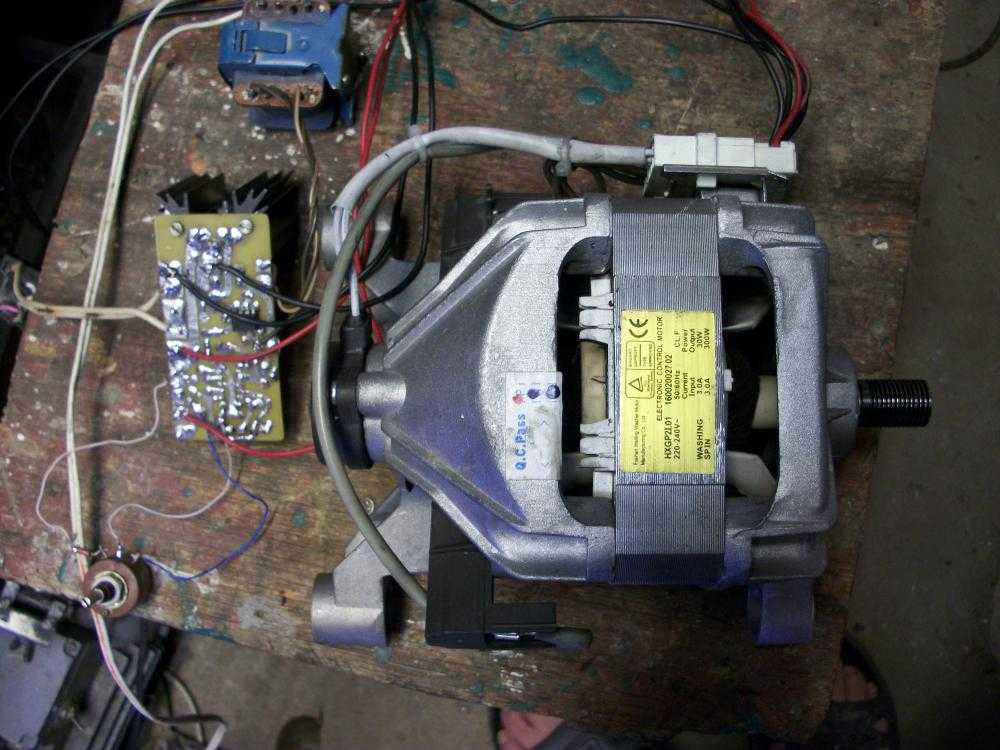

Гончарный круг из стиральной машины. Подключение и регулировка оборотов двигателя от стиральной машины. Схема регулятора оборотов двигателя. Вход на сайт.

Сколько оборотов делает двигатель стиральной машины

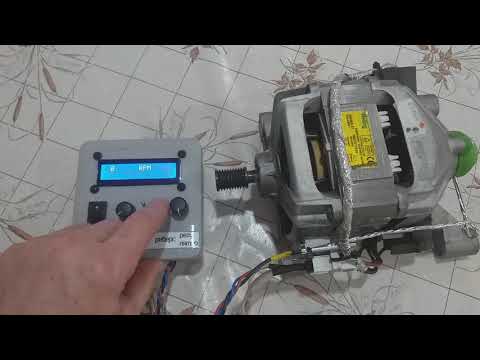

ВИДЕО ПО ТЕМЕ: Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Шикарная новость. Нужно вспомнить, куда я задевал движок от старого автомата Доброго дня вам! При подаче постоянного тока на генератор, он будет вести себя как электродвигатель.

Важные принципы стиралки — это количество оборотов и мощность. При покупке не всегда замечают этих параметров.

Регулировка оборотов двигателя стиральной машины может потребоваться любому домашнему самоделкину, который решит приспособить деталь отслужившей помощницы. Простое подключение двигателя стиральной машины к питанию не дает много проку, поскольку он выдает сразу максимальные обороты, а ведь многие самодельные приборы требуют увеличения или уменьшения оборотов, причем желательно без потери мощности. В этой публикации мы и поговорим о том, как подключить двигатель от стиралки, и как сделать для него регулятор оборотов. Прежде чем регулировать обороты двигателя стиральной машины, его нужно правильно подключить. Коллекторные двигатели от стиральных машин автомат имеют несколько выходов и многие начинающие самоделкины путают их, не могут понять, как осуществить подключение. Расскажем обо всем по порядку, а заодно и проверим работу электродвигателя, ведь существует же вероятность, что он вовсе неисправен.

Каждый из нас дома имеет какой-то электроприбор, который работает в доме не один год. Но со временем мощность техники слабеет и не выполняет своих прямых предназначений. Именно тогда стоит обратить внимание на внутренности оборудования.

Стиральная машина не набирает обороты при отжиме: что делать

К сожалению, даже надежные изделия от известных производителей иногда выдают серьезные неисправности. Среди них часто встречается случай, когда стиральная машина не набирает обороты при отжиме. Прежде чем обратиться за помощью к специалистам, необходимо выяснить причину проблемы, и попробовать устранить ее своими силами.

Содержание

• 1 Неполадки без ремонта
• 2 Требуется ремонт

Неполадки без ремонта

Если электродвигатель не выходит на нужный режим, то отжать белье не получится. Но не стоит паниковать — попробуйте выяснить причину нестабильной работы «мотора стиралки».

Сначала проверьте, не нажата ли кнопка «регулировка оборотов». В большинстве машин такая функция присутствует. Если вы выбрали программу деликатной стирки — тогда режим отжима будет аналогичный.

В некоторых случаях набрать необходимое количество оборотов двигателю от стиральной машины не представляется возможным по таким причинам:

1. Стиральная машина перегружена.
2. Слишком мало белья в барабане. В некоторых изделиях установлен датчик минимального веса белья, который не запускает отжим при низком количестве одежды в баке. Добавьте большое махровое полотенце, и процесс пойдёт по отлаженной схеме.
3. Иногда возникает дисбаланс. Например, когда много мелких вещей набилось в пододеяльник. В этом случае распределите все белье равномерно и повторите отжим заново.
4. Пониженное напряжение в сети. Для режима «отжим» двигатель машины должен набирать большие обороты, чем при стирке, поэтому и энергии требуется больше.
5. Некорректно установлена программа стирки. Проверьте, может выбран режим без отжима или деликатный режим.

Многих домашних умельцев интересует вопрос: как регулировать обороты двигателя от стиральной машины, если в управлении эта функция отсутствует, и насколько можно понижать скорость вращения.

Внимание! Снижать, даже незначительно, существующие параметры оборотов двигателя от стиральной машины категорически запрещено.

Понизить такие параметры смогут специалисты из сервисного центра, у которых имеется специальное оборудование для ремонта стиральных машин. Если скорость уменьшить самостоятельно, то это может привести к серьезным проблемам при дальнейшей эксплуатации.

Требуется ремонт

Чаще всего причины плохой скорости стиральной машины во время отжима могут быть следующие.

Если устройство во время отжима плохо набирает обороты, а двигатель начинает искрить, значит, проблема может быть связана с износом щеток мотора. Когда они слишком истираются, контакт с коллектором становится плохим, и в результате начинается искрение. Из-за этого мотор не осиливает вращение барабана в режиме отжима. Как следствие, машинка не может набрать нормальные обороты. Исправить ситуацию довольно легко – достаточно заменить щетки.

Щетки двигателя

Если во время отжима машинка гремит, а барабан трется об корпус, то это может быть связано с неисправностью подшипника. Если сальники теряют герметичность, то в него может попасть вода. Чем больше разрушается подшипник, тем сильнее начинает греметь техника. Кроме того, она начинает все хуже и хуже набирать обороты в режиме вращения, пока полностью не выйдет из строя. Для исправления неполадки необходимо произвести замену сальников и подшипника.

В режиме отжима машинке не хватает мощности на то, чтобы раскрутить барабан. В это же время начинает ощущаться запах паленой резины. Связано это может быть с тем, что приводной ремень в процессе эксплуатации растянулся и начал проскальзывать на высоких оборотах. Из-за этого машинка и не может раскрутить барабан в режиме отжима. Для устранения проблемы необходимо выполнить замену ремня.

Машинка во время стирки дошла до режима отжима, но не смогла набрать для него обороты. Здесь причин неисправности может быть несколько. Во-первых, стоит обратить внимание на тахогенератор. Если он неисправен, то у машинки сбивается контроль над скоростью вращения барабана. Если причина в этом, то придется заменить тахогенератор.

Второй причиной неисправности может стать датчик уровня — прессостат. Он отвечает за контроль уровня воды в баке машинки и определяет, когда можно включать режим слива или отжима. Если же прессостат неисправен, то система думает, что вода по-прежнему находится в баке, поэтому режим отжима начаться не может. Для исправления неисправности в худшем случае придется заменять датчик. Кроме того, можно попытаться продуть трубки датчика, заменить шланг прессостата или очистить камеру отбора давления.

Таким образом, если машинка во время работы начала издавать шум, в первую очередь необходимо определить причину неисправности, а уже после этого начинать ремонт техники.

Повторное использование электродвигателя и контроллера омывателя с регулируемой скоростью

Задокументируйте, как использовать высокочастотный двигатель с регулируемой скоростью и контроллер двигателя от стиральной машины Maytag. Спасая двигатель и контроллер двигателя, вы получаете полный двигатель с переменной скоростью (с обратной связью), который может управляться простым сигналом крутящего момента ШИМ.

Детали

Я спас мотор и контроллер мотора от списанной стиральной машины Maytag MAH7500 Neptune с фронтальной загрузкой. Их относительно легко найти. Я видел в Интернете другие проекты, в которых двигатель повторно используется с внешним частотно-регулируемым приводом, но я не видел объяснения повторного использования контроллера двигателя. Этот проект призван проиллюстрировать, как я понял, как использовать контроллер мотора и мотор.

Сервисная схема поставляется вместе с машиной, а также доступна в Интернете. Вы должны найти точную информацию о стиральной машине, которую вы найдете, но это устройства массового производства, и я ожидаю, что все Maytag Neptune или аналогичные модели будут использовать почти идентичные системы.

Вы можете легко проверить мотор и контроллер, подсоединив шестиконтактный разъем JP4 к контроллеру мотора. Это включает диагностический режим, и если двигатель и контроллер исправны, система будет вращаться медленно. (50 об/мин?) Если он вращается, утилизируйте двигатель, контроллер двигателя и разъемы жгута проводов, прикрепленные к контроллеру двигателя. Я рекомендую схватиться за ремень и шкив, прикрепленный к ванне. Я думаю, что бросил свой шкив, о чем сожалею, так как это высокоскоростной двигатель, и вы, вероятно, захотите использовать механический редуктор.

Двигатель представляет собой высокочастотный асинхронный двигатель, а контроллер двигателя преобразует сеть переменного тока в постоянный ток для трехфазного питания двигателя. Линейное напряжение поступает на МН4.

На сервисной схеме показаны только три других сигнала, поступающих на контроллер мотора. MTR CTRL TACH, TORQUE PWM и WTR CONTROL SIGNAL ОБЩИЙ. Глядя на плату контроллера двигателя, я увидел несколько оптоизоляторов CNY17 рядом с JP4, что наводит меня на мысль, что сигналы оптоизолированы.

MTR CTRL TACH

На схеме показан сигнал тахометра, поступающий от двигателя в контроллер двигателя. Этот сигнал, по-видимому, доступен и связан оптопарой на контакте 5 разъема JP4 красного провода с маркировкой MTR CTRL TACH. Я использовал подтягивающий резистор до 5 В и наблюдал этот сигнал на осциллографе. Я прокрутил двигатель вручную на два быстрых оборота и увидел восемь импульсов. Итак, это сигнал тахометра с частотой 4 импульса на оборот. Я ожидаю, что этот сигнал может пойти прямо в микроконтроллер с внутренним подтягиванием. Когда двигатель работает, я вижу некоторый шум на этой линии. Если это не исчезнет, ​​когда я почищу проводку, я буду фильтровать этот сигнал.

ШИМ-МОМЕНТ

Это единственный вход управляющего сигнала. Моя первая попытка заключалась в том, чтобы управлять этим прямоугольным сигналом 0-5 В и варьировать частоту. Ничего не происходило, пока я не превысил 70 Гц, после чего двигатель быстро раскрутился. Например, 375 Гц или 22500 об/мин быстро. В этот момент я понял, что управляющий сигнал пропорционален рабочему циклу, а не частоте. Без нагрузки двигатель будет вращаться на максимальной частоте с рабочим циклом 50%. Мой функциональный генератор будет работать только на 20% в режиме прямоугольной волны. Используя импульсный режим, я обнаружил, что двигатель запускается, когда частота составляет> 70 ​​Гц, а вы увеличиваете нагрузку> 4%. При отсутствии нагрузки на двигатель требуется всего около 3%, чтобы двигатель вращался на паре сотен оборотов в минуту. При 4 % двигатель разгоняется до полной скорости.

ОБЩИЙ СИГНАЛ УПРАВЛЕНИЯ WTR

Похоже, это сигнал заземления для сигналов MTR CTRL TACH и TORQUE PWM. Эти сигналы могут быть оптронно связаны внутри контроллера мотора. Этот сигнал НЕ ОБЩИЙ ПИТАНИЕ.

Во многих приложениях для небольших электродвигателей используются четырехполюсные двигатели (1750 об/мин). Вал двигателя имеет шкив 7/8 дюйма, и я думаю, что (утерянный) шкив для шайбы обеспечил снижение скорости 11: 1, что снизило скорость двигателя с 375 Гц или 22 500 об / мин до примерно 2000 об / мин. Так что, если это используется для замены стандартный двигатель, вероятно, следует оставить механический редуктор.

Теперь, когда я понимаю ШИМ-сигнал TORQUE и обратную связь MTR CTRL TACH, я буду использовать микроконтроллер с ПИД-регулятором для управления системой переменной скорости. Эта система, вероятно, в конечном итоге будет управлять сверлильным станком, ленточно-шлифовальным станком или небольшим токарным станком. При правильном размере для приложения я должен быть в состоянии достичь точной скорости…
