Инструмент для очистки кабеля. Инструменты для зачистки проводов: виды, особенности и правила выбора

Как выбрать инструмент для зачистки изоляции проводов

Съемник изоляции кабеля

Электромонтаж любой сложности, почти всегда сопровождается зачисткой концов провода. Для этих целей используются самые разные приспособления. Какой выбрать инструмент для зачистки изоляции проводов, и как им работать, подскажет статья.

Толщина провода и величина тока

При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.

Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.

Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.

Схема влияния поперечного сечения провода на величину тока

Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.

Уменьшение сечения провода

Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.

Принцип зачистки проводов от изоляции

Зачистка провода

В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:

• Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
• Разрезание. В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.

Профессиональные инструменты для снятия изоляции с проводов, бывают:

• Ручными.
• Полуавтоматическими.
• Автоматическими.

Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.

Простые способы зачистки проводов

Снятие изоляции с кабельных концов можно выполнять двумя способами:

• Тепловым воздействием. При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:

1. Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
2. Зажигалкой.
3. Разогретой нитью нихрома.

Снятие изоляции термическим способом

Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.

Совет: Такие способы стоит использовать лишь при одноразовой зачистке небольшого количества проводов.

• Механическим срезанием. Метод основан на удалении защитного слоя режущими кромками инструмента. В домашних условиях, для этих целей лучше всего использовать нож для снятия изоляции с проводов.

Нож электрика

Электрики часто изготавливают нож своими руками. Для этого:

1. Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
2. Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
3. Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.

Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.

  Совет: При использовании такой самоделки, плоскость заточки клинка следует очень аккуратно направлять под острым углом к срезаемому слою изоляции, что позволит при касании инструмента к металлической жиле скользить по ней, а не врезаться.

Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.

Инструменты для профессионалов

Профессиональные инструменты

Профессиональный инструмент для снятия изоляции с проводов — это:

• Щипцы.
• Пассатижи.
• Клещи.
• Ножи.

С некоторыми из них знакомит таблица:

Название инструмента	Особенности
Пассатижи	Конструкция не позволяет выполнять большой объем работ, но они незаменимы при срочном ремонте. Инструмент, с помощью винта, можно настроить на толщину провода, диаметр которого до 5 мм. Пассатижи подойдут для зачистки большого количества проводов одинакового диаметра в одном месте.
Клещи	Такое многофункциональное приспособление для снятия изоляции с проводов позволяет резать кабель, точно удалять изоляцию фасонным ножом.
Щипцы	Таким многофункциональным инструментом можно снимать изоляцию с круглых и коаксиальных кабелей, особенно больших диаметров. Снятие своими руками изоляции на кабеле выполняется в такой последовательности: В раскрывающуюся ручку укладывается провод, слегка зажимается и поворачивается, чтобы получился кольцевой надрез. Этими же кромками перехватывается надрезанная часть. Изоляция на конце кабеля стягивается.
Нож	Существуют ножи самой различной формы, которыми можно выполнять продольный и поперечный рез изоляции. Наиболее популярными являются инструменты с крючкообразным загибом лезвия, как на фото.
Механические клещи	Наличие винта позволяет подстраивать клещи для снятия изоляции с проводов под разные диаметры. Для этого провод слегка прикусывается и прокручивается, а затем стягивается надрезанная оболочка. Ими удобнее работать в труднодоступных местах.
Съемник прецизионный	Для профессионала это самый быстрый инструмент, не допускающий повреждения жилы, где нужна высокая точность зачистки и большая скорость выполнения операций.
Стриппер самонастраивающийся	Механический стриппер, настраивается самостоятельно под любой диаметр кабеля, а затем снимает изоляцию с него, без повреждения жилы. Цена изделия достаточно высокая, но и пользоваться инструментом может и профессионал, и новичок. В этом случае не требуется выполнять настройку под необходимый диаметр провода, стриппер аккуратно удаляет изоляцию с любого провода с диаметров до 6 мм.

Как пользоваться стриппером

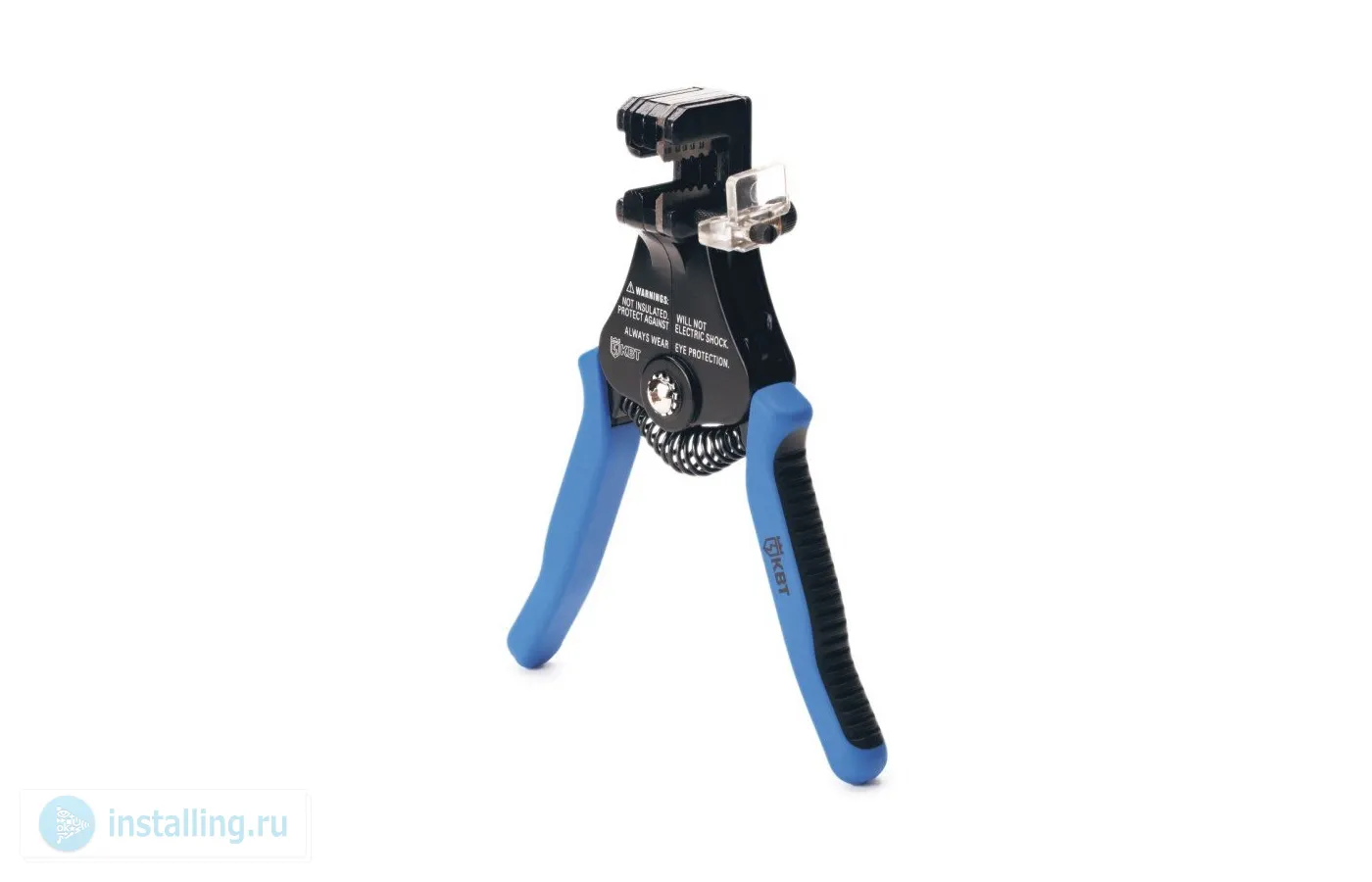

Стриппер для снятия изоляции с проводов

Принцип работы приспособления заключается в следующем:

• Губки первоначально врезаются в изоляцию.
• Захватывают провода с двух сторон. На губках имеются специальные глубокие насечки, расположенные под некоторым углом.
• После обжима изоляции, губки работают как плуг, совершают поступательное движение, что приводит к углублению вреза и удержанию насечек в изоляции.
• Резким рывком губки расходятся по сторонам. В результате этого разрывается изоляция, которую легко можно снять.

Совет: Для разрыва изоляции необходимо сделать именно рывок, а не равномерное раздвигание губок стриппера.

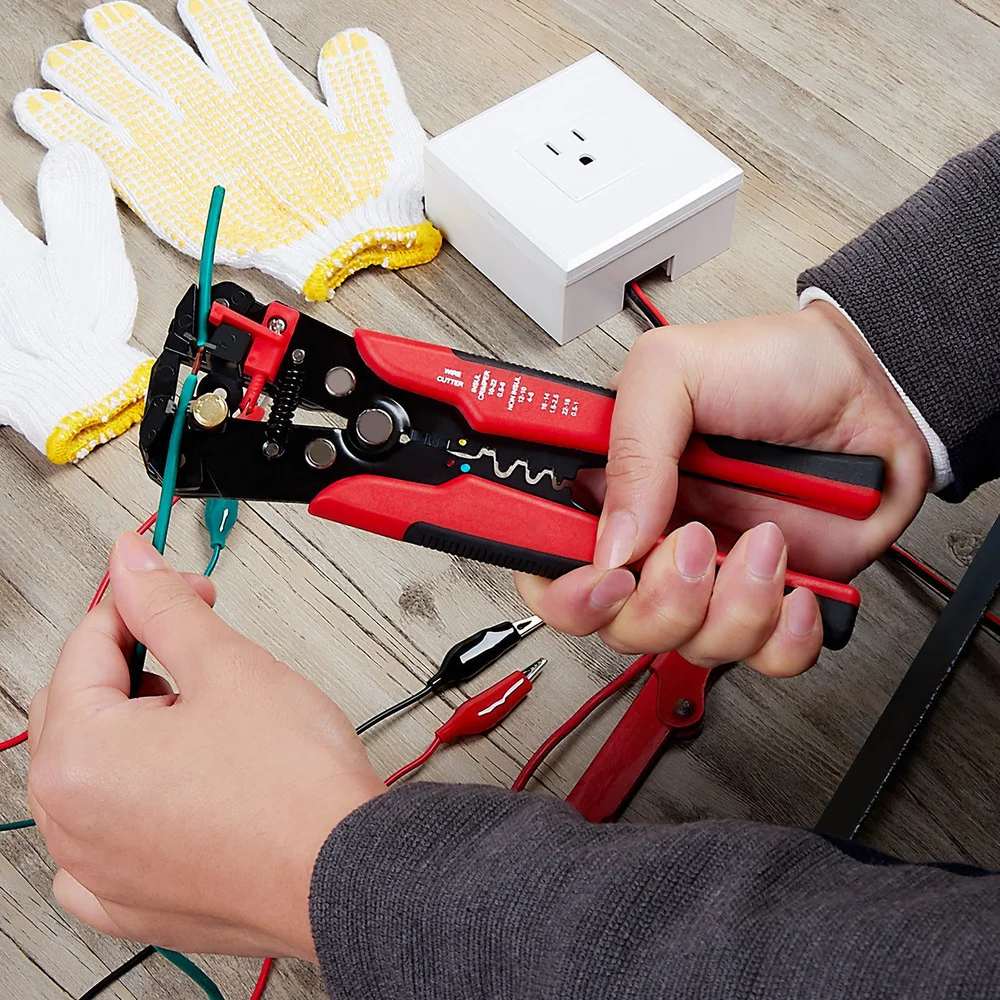

Снятие изоляции стриппером

• За такой резкий рывок отвечает задняя металлическая пластина на инструменте, прикрытая пластиковыми крышечками. На ней расположено отверстие, куда входит конический металлический штифт небольшого размера.
• При надавливании на рукоятки инструмента с некоторой силой, происходит небольшой изгиб в основании металлической пластины. В результате этого она теряет зацепление со штифтом, что приводит к резкому расхождению губок.
• Регулировка силы рывка выполняется винтом микронастройки, изменением длины штифта.

Такой прибор для снятия изоляции с проводов оснащен двумя парами губок. При работе концы зачищаемого кабеля помещаются в рабочую зону инструмента, смыканием ручек лезвия надрезается изоляция, а губками снимается с жилы.

Для примера приведена инструкция по снятию изоляции автоматическим стриппером с провода сечением 2. 5 мм²:

• Провод укладывается до упора между губками.
• Рукоятки слегка сжимаются, что приводит к зажиму провода губками.
• При нажатии на рукоятки до конца, изоляция снимается.

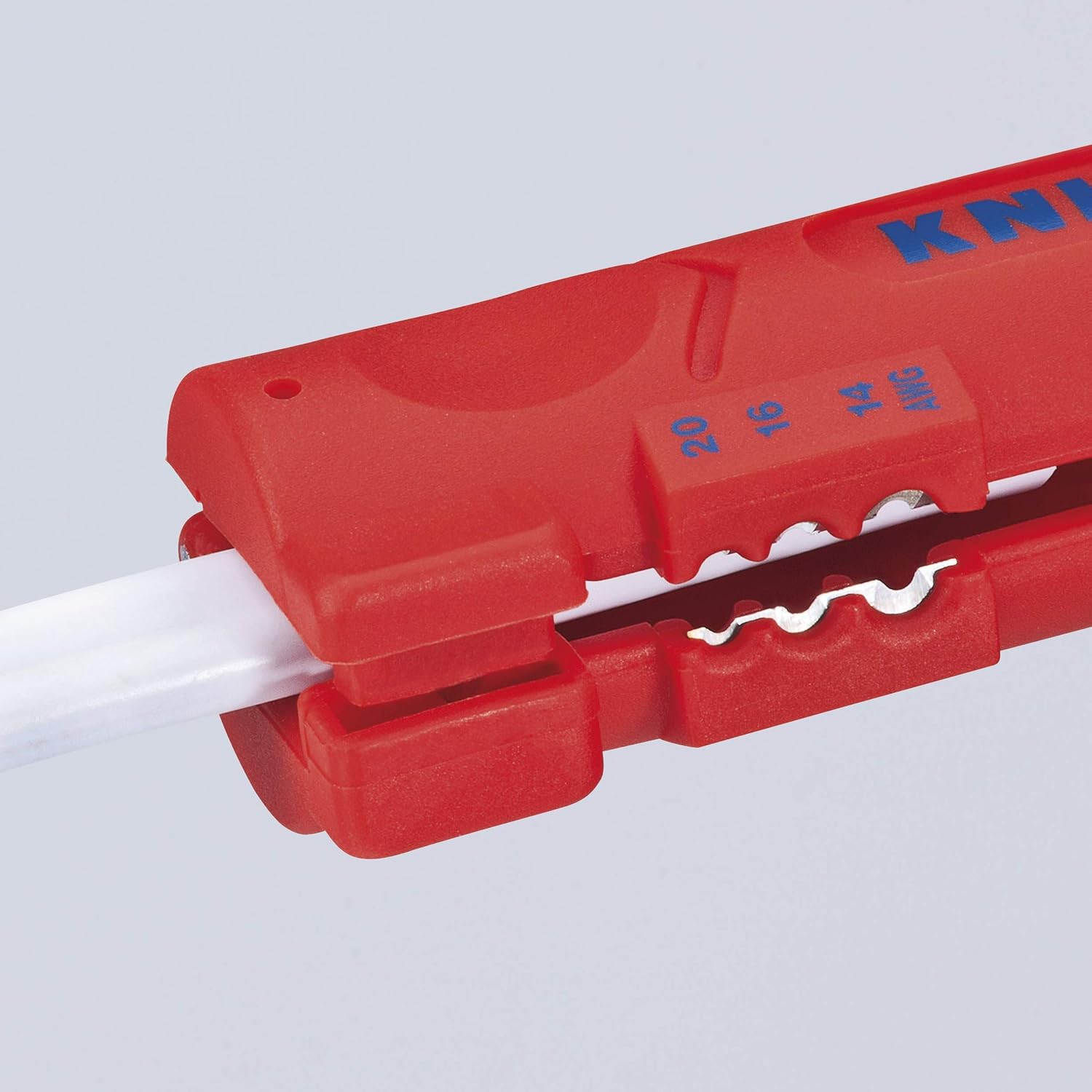

Стриппер для снятия изоляции с проводов разного диаметра

Такое устройство для снятия изоляции с проводов оснащается дополнительно кусачками и выступами для обжима наконечников. Это очень удобно, когда необходимо срочно обжать наконечник, а нормального кримпера поблизости нет.

Однако пользоваться им не очень удобно. Имеется еще и ограничитель длины изоляции, которую нужно зачистить.

Несколько полезных советов

Чтобы не возникало проблем при зачистке проводов, следует соблюдать несколько правил:

• Для снятия оболочки коаксиального кабеля, процесс необходимо разбить на два этапа:

1. Удалить паяльником наружную оболочку, при этом жалом нужно пройти в продольном направлении.

Удаление наружной оболочки провода

2. Убрать верхнюю оплетку, чтобы добраться к полиэтиленовой изоляции, расположенной на центральной жиле. Эта изоляция легко удаляется ножом или другим инструментом.

Убирается верхняя оплетка

• Зачищать изоляционный слой эмалированного провода лучше ножом, при сечении жилы более 0,2 мм², или паяльником, для меньшего сечения. Эмаль можно аккуратно удалить наждачной бумагой, выполняя поступательные движения.
• Покрытие из резины лучше убирать специальным инструментом для удаления изоляции с провода.
• Для очищения оболочки посередине длинного кабеля, лучше применять нож электрика.
• Бумажная изоляция с кабеля, легче счищается ножом.

Снятие изоляции с проводов – ответственный момент. От качества используемого инструмента и квалификации его владельца зависит надежная система электрической цепи.

Инструмент для снятия изоляции с проводов

Многие считают, что нет необходимости использовать специальный инструмент для снятия изоляции с проводов, поскольку это можно сделать подручными средствами. Чтобы объяснить его значимость, потребуется немного углубиться в теорию.

Немного теории

Электрический кабель обеспечивает передачу электрической энергии. Сечение его проводников соответствует определенным нормативам, прописанным в соответствующих ГОСТах. Они определяют  допустимую тепловую нагрузку на изоляцию в процессе прохождения тока. Соответственно, нарушение баланса, прописанного в нормативах, приводит к созданию аварийных ситуаций.

Если толщина сечения провода станет меньше номинальной, то он уже не будет соответствовать заявленным токовым нагрузкам, обозначенным в эксплуатационных характеристиках. Не говоря уже про потерю механических свойств  (что особо характерно для алюминиевых жил).

Насколько поперечное сечение влияет на сопротивление провода, а соответственно, и токовую нагрузку описывает закон Ома.  Давайте рассмотрим, что происходит в проводнике при нарушении геометрии его сечения.

Влияние сечения провода на его сопротивление описывается формулой: R=(ρ*l)/S

Под «S» подразумевается площадь сечения жилы, «l» — ее длинна, «ρ» — константа удельного сопротивления.

Теперь посмотрим, что происходит в жиле при нарушении ее геометрии в результате зачистки изоляции подручными средствами.

Как видно из рисунка, площадь сечения S₁ в месте повреждения меньше изначальной S₂, соответственно, на данном участке возрастает сопротивление, что грозит нарушением теплового баланса. Не говоря уже про ослабленную механическую прочность (если повреждение нанесено алюминиевому проводу).

Такие повреждения провода характерны, если для снятия изоляции используются нож, кусачки или клещи. Чтобы избежать этого, достаточно использовать специальные приспособления для удаления слоя электроизоляции. Начнем с рассмотрения методов, как это можно сделать.

Методы удаления изоляции

Разделка провода может вестись двумя способами:

• термическим;
• механическим.

Первый вариант используется для одножильных и многожильных проводников, рассчитанных под малое напряжение (например МГТФ), в этих целях может использоваться паяльник или другой термоинструмент, вплоть до зажигалки или спички.

Механический способ подразумевает снятие изоляционной оболочки с кабеля при помощи специального инструмента, на котором имеются режущие кромки. Данный тип требует более детального рассмотрения.

Подручные средства

Довольно часто срезка изоляции производится ножом, но, как мы уже рассматривали выше, повреждения провода в таком случае существенно снижают его характеристики. Даже при аккуратном обращении царапины на проводе практически гарантированы.

Кусачки, пассатижи, бокорезы также наносят повреждения, опытный мастер, пользуясь таким инструментом,  все равно допустит несколько дефектов на определенном количестве операций. Даже нож для электриков со специфической заточкой не гарантирует, что провод не будет поврежден.

Профессиональный инструмент

Чтобы избежать описанной выше проблемы, связанной с повреждением провода при снятии изоляции, необходимо купить стриппер, например, такой как: WS 07, WS 04А, КС 25, Jok 828 или обратить внимание на модельный ряд фирмы Khipex (Книпекс), АМD, Jokari, Wirefox, Weidmuller и т. д.

Устройство и принцип действия таких инструментов следующие:

• два подвижных полуножа, режущая кромка которых соответствует сечению провода (то есть на каждом лезвии есть заточка под определенное сечение), при сжатии надрезают изоляцию. При этом сама жила не повреждается;
• после чего инструмент перемещается вдоль провода, снимая изоляцию.

Как правило, практически все стрипперы универсальные, то есть они могут разделывать кабель различного диаметра и исполнять дополнительные функции, например, использоваться для обжима наконечников.

В зависимости от назначения и конструктивного исполнения данные приспособления могут быть:

• автоматическими;
• ручными;
• полуавтоматическими.

Ручной инструмент относится к самым простым конструкциям. Ножи его приспособлены для удаления бумажной, резиновой и другой изоляции с проводов определенного сечения, что собственно, достаточно для домашнего (бытового) инструмента. В качестве опции они могут быть приспособлены для разделки коаксиального провода или витой пары. Например, как модель «Зубр» от компании Stayer.

Полуавтоматический инструмент более универсален , он позволяет регулировать рабочую зону режущей поверхности. То есть, можно установить определенную длину снятия защитного слоя (модели Duro-Stripax, Stripax Pro, Proskit и т.д.). В бытовой эксплуатации эта функция непринципиальна, но при профессиональном использовании такой инструмент просто незаменим.

Теперь рассмотрим автоматический профессиональный инструмент. Цена на такое оборудование внушает уважение, но это объясняется его многофункциональностью. Как правило, автоматические стрипперы позволяют следующее:

• настраивать рабочую зону для среза кабельной изоляции с определенного сечения провода необходимой длины. Инструкция к такому инструменту предельно точно описывает, как производить настройку, отклонения от нее произведут обратный эффект, то есть повредят провод;
• делать опрессовку наконечников;
• производить обрезку;
• скручивать многожильные провода. Заметим, что при сечении более 5мм сделать это обычными плоскогубцами довольно сложно.

Такие модели также позволяют одновременно обрабатывать все жилы кабеля, а не одну из них, что довольно практично. А регулируемый упор позволяет зачищать их на определенную длину.

Видео: пример работы с инструментом для снятия изоляции с проводов — стриппером WS 04B

Как правило, такое оборудование рассчитано под сечение в диапазоне 0,5-25 мм². Например, HT-8, WS-8, HS-5, PK-10, CP-10, АМ-25 и т.д., обратите внимание, что цифры указывают максимальные размеры электропроводов, с которыми может работать инструмент.

Для кабеля с большей толщиной жил предусмотрено другое оборудование, о нем пойдет речь чуть позже.

Многие универсальные стрипперы могут использоваться для снятия оболочки с оптоволокна. Для «оптики» лучше покупать набор инструментов (Neo, LWL,NYM и т.д.), в который входит все необходимое для нарезки, скола и разделки.

Заметим, что для оптических кабелей класса МБ (бронированный, может укладываться внутри трубопровода) потребуется нож плужкового типа (например KMS-K), а также ножницы для резки кевлара (модельный ряд KBT, Haupa, GB-M и т.д.) .

Станки

Чтобы облегчит работу, если разделываются толстые кабели, или когда необходимо снять изоляцию с их большого количества, то применяются специальные станки. Режущая часть такого оборудования представляет собой два круглых блока, у которых вогнутый профиль.

На верхнем прижимном блоке имеется встроенный нож, при помощи которого разрезается внешняя оболочка на силовых многожильных кабелях, второй блок (нижний)- упорный. Когда включается электродвигатель, он начинает вращать верхний блок, чтобы тот проталкивал кабель и разрезал его изоляцию.

На что необходимо обращать внимание

Весь электроинструмент проходит сертификацию, которая прилагается к каждому изделию, или в его паспорт заносятся соответствующие записи. Режущая поверхность таких механизмов изготовлена из высокопрочных марок стали, что обеспечивает длительную эксплуатацию без потери заявленных характеристик.

ГОСТ требует, чтобы ручки электроинструмента были заизолированы (на случай если придется работать «под напряжением»). Защитное покрытие может быть изготовлено из резинового или другого изоляционного материала (ни в коем случае не полупроводящего).

На рынке появилось много предложений, в которых за серьезный инструмент электрика просят незначительную цену. Это легко объясняется, если обратить внимание на страну, где было налажено производство. Чтобы убедиться в качестве, достаточно посмотреть сертификат (в лучшем случае вы увидите ксерокопию не лучшего качества).

Заметим, что производство хорошего и качественного инструмента давно налажено в России. Например, КСП-40 для разделки СПЭ (кабеля с изоляцией из сшитого полиэтилена), ШТОК, КСТ, КС, КСИ, СПИК-40, СИП и т.д. Этот список можно продолжать довольно долго. Отечественный инструмент для снятия изоляции признан во всем мире, поэтому не спешите отдавать предпочтение импортным изделиям.

Инструмент для снятия изоляции с проводов: клещи КСИ

Электромонтерам и мастерам в пределах собственного дома приходится сталкиваться с таким видом работы, как зачистка провода от защитного слоя. Предварительно стоит правильно выбрать приспособление для снятия изоляции с проводов, так как существует несколько видов подобного инструментария. В каждом случае нужно подбирать те варианты, опыт работы с которыми точно присутствует. Среди зачистных устройств есть универсальные, профессиональные, частные. Многие новички «плюют» на личную безопасность и качество выполняемой работы, из-за этого используют подручные средства – нож, канцелярское лезвие. В результате производится повреждение всех составляющих частей провода, что приводит к порче материала.

Инструменты и устройства для зачистки проводов

Очиститель проводов должен обладать соответствующими характеристиками, чтобы не только качественно произвести работу, но и не повредить сам провод. Есть несколько вариантов таких приспособлений:

• кусачки или клещи;
• нож электромонтера;
• стриппер;
• бокорезы или плоскогубцы.

Если умело пользоваться хоть одним из представленных вариантов, то проблем с подготовкой провода не возникнет. В процессе выбора покупки стоит учитывать умения и опыт работы с такими приспособлениями, а также качество самого товара. Если все нюансы будут учтены, то выбор будет осуществлен совершенно точно и правильно.

Кусачки, клещи

Клещи для снятия изоляции напоминают внешне щипцы с пружинным механизмом для фиксации кабеля. Можно устанавливать нужный диаметр проводника благодаря наличию винта. Приспособление может срезать изоляцию вдоль и по кругу. Это самый простой вариант для выполнения быстрой и точной работы. Есть модели, где клещи для снятия изоляции автоматические по принципу выбора величины окружности проводника.

К сведению! Такое приспособление применяется в работе профессионалами.

Есть несколько вариантов современных дизайнерских решений, которые могут своим внешним видом ввести покупателя в заблуждение. Красивый нестандартный дизайн делает обычные кусачки или клещи полностью неузнаваемыми. Но пусть такое «украшение» не сбивает с толку – функциональность устройства от этого не меняется.

Нож электромонтажника

Многие электрики используют в своей работе именно электромонтажный нож. Такое приспособление обустроено специальным изогнутым лезвием, что упрощает удаление изоляционного слоя с металлических жил. При этом сам провод не повреждается, а надрезы можно делать даже круговые.

Есть несколько видов данного прибора:

• Нож с пяткой – второе название «плужный». Лезвие сильно укорочено, на основе присутствует углубление, которое регулирует глубину проникновения острой части. Можно делать круговой и поперечный надрез.
• С крючком. Короткая металлическая часть лезвия полностью тупая, и только на его кончике присутствует заостренный крючок. Относится к профессиональному инструментарию электромонтера. Идеально подходит для срезания изоляции вдоль поверхности шнура.
• Модель с «клювом» подойдет только опытным электромонтерам. Конструкция лезвия полностью соответствует названию. При этом вся поверхность полностью заточена. Можно использовать для формирования продольных и круговых надрезов.

Дополнительная информация! На фабричном ноже в обязательном порядке должна присутствовать маркировка допустимого напряжения.

Каждый вариант имеет свои особенности строения лезвия и дополнительную функциональность ручки. Но данный тип устройства считается самым простым и действенным. Существуют специальные инструменты для снятия изоляции проводов от изоляции. Они являются универсальным инструментом для зачистки проводников, и могут оснащаться несколькими режущими элементами различной длины и конфигурации. Но главным элементом является особый зажим, с помощью которого производится круговой разрез изоляции.

Такие инструменты для снятия изоляции являются наиболее удобными. Они позволяют вручную подбирать диаметр провода, не опасаясь повреждения жилы. Работать таким приспособлением нетрудно, достаточно закрепить провод в зажиме и совершить съемником один оборот вращательного движения вокруг провода.

Стриппер

Стриппер – это современный вариант для зачистки изоляционного слоя с кабелей. С помощью специального рычага можно регулировать глубину надреза, не повреждает жилы и простой в использовании. Существует 3 вида стрипперов:

• Ручной. Внешне похож на обычные кусачки. Отличием является наличие борозд на внутренних частях резцов. С помощью этих борозд можно регулировать глубину надреза.
• Полуавтоматический. Внешне похож на ручной, но более прост в работе. Производится подбор борозды по диметру проводника, благодаря простому нажатию на ручку изоляция удаляется. Дополнительной функцией является возможность опрессовывания срезов.
• Автоматический самостоятельно определяет диаметр провода и производит точный и аккуратный надрез без повреждения жилы. Достаточно нажать на ручку. Относится к категории профессиональных инструментов.

Стриппер, как зачистной инструмент, просто незаменим, если электромонтер ценит безопасность и желает добиться высокого качества работы. Данный инструментарий считается самым популярным типом приспособления, так как не угрожает целостности проводника даже при первичном использовании без какого-либо опыта.

Бокорезы, плоскогубцы

Бокорезы внешне очень напоминают пассатижи, только внутренняя часть металлических платин обустроена острыми лезвиями. Есть модели и с насечками для проводников определенного диаметра. Такой вариант более прост в использовании. Но применять такой вариант инструментария стоит очень осторожно, так как существует огромная вероятность повреждения внутренней части провода.

Более простой вариант бокорезов – это обычные домашние многофункциональные плоскогубцы. Данные многофункциональные «клещи» имеют во внутренней части металлической основы некоторые выемки, с помощью которых можно отлично зафиксировать провод или снять уже надрезанный ее кусок. Но произвести полноценную очистку практически невозможно.

Если же использовать комбинированные или диэлектрические плоскогубцы, то ими можно произвести электромонтажные работы любой сложности. В данных моделях есть и специальные зажимы-выемки, и встроенные бокорезы, и ручка из специального материала с высокой изоляционной функцией.

Для чего нужно снимать изоляцию

Счищают изоляционный слой с проводов обычно с целью замены или обновления соединения. Случаев для этого может быть достаточно много. Особенно часто приходится оголять кончики проводов в процессе замены выключателей, розеток. Подключение некоторых электрических устройств также требует прямого соединения с сетевой основой. А это приводит к потребности в зачистке проводов.

Иногда приходится заменять старый защитный слой. Тогда старая основа удаляется и заменяется новой. При окислении провода может удаляться поврежденный участок, а это требует повторного соединения. Потребность в увеличении длины кабеля. В каждом из представленных случаев требуется наличие оголенных концов, которые в дальнейшем соединятся с такими же частями другого проводника.

Как выбрать инструмент для зачистки

Чтобы провести процедуру быстро и качественно, сначала требуется разделить кабель на жилы. Делать данную процедуру необходимо предельно аккуратно, чтобы не повредить структуру жильного основания. Торопиться в момент надреза изоляции не рекомендуется – можно сделать слишком глубокий надрез. По окончании данного этапа работы нужно подцепить часть изоляционного слоя и аккуратно удалить его с жилы. Бережное отношение к проводу позволит не порвать его и не повредить. Очень важно, ликвидируя изоляцию, не порезать остальные жилы.

Вторая ситуация, когда требуется удалить с кабеля защитный слой – загруженные участки электрических сетей.

Наиболее яркими примерами могут служить:

• внутренний заливной изоляционный слой;
• жесткая и плотная внешняя изоляция;
• тканевая изоляция, которая пропитана смоляным составом;
• индивидуальная изоляция всех жил.

Чтобы снять защиту, необходимо при помощи инструмента удалить внешнюю оболочку. С этой целью производится неглубокий надрез вдоль кабеля. Применение плоскогубцев позволит вынуть жилы. Делать это необходимо по одной штуке, так как в противном случае придется удалять внутреннюю ткань или заливку. Оставшуюся часть внешнего изоляционного слоя нужно просто срезать.

Учитывая все особенности строения кабеля или провода, можно подобрать нужный инструмент для работы с электрическими составляющими цепи. В противном случае выбор может производиться неосознанно, с учетом рекомендаций продавца-консультанта.

Методы зачистки проводов

Снять изоляционный слой не всегда можно с помощью специальных приспособлений. Есть некоторые варианты защитных покрытий, которые требуют особенного метода зачистки. Могут использоваться такие типы обработки, как обжим, механическое воздействие, термическое и опаливание. При этом нужно учитывать конкретный тип защиты жилы. Самыми популярными являются керамический, коаксиальный и фторопластовый провод.

Коаксиальный провод

В данном случае никакой автоматический или ручной специнструмент не поможет в борьбе с изоляционным покрытием. Жила обычно в таком кабеле очень тонкая, а покрытие прочное. Лучшим методом станет процесс оплавления старой изоляции. Нужно нагреть паяльник и провести вдоль покрытия, отделяя нужную длину для зачистки. Потом сделать продольное движение и снять пластмассовую защиту. В качестве фиксатора можно использовать щипец.

Кабель с фторопластовым покрытием

Фторопласт – полимерное покрытие, которое имеет отличные характеристики с устойчивыми показателями к любым типам воздействия. Это очень дорогое покрытие для проводов, поэтому используется оно крайне редко, а именно в проектных решениях.

Важно! В качестве альтернативы для фторопластового покрытия используют часто тканевое или резиновое. Методом снятия остается механический тип чистки. Главное условие – зачищать провода правильно, не нанося на них насечек.

Выглядит фторопластовое покрытие, как тонкая лента вокруг основной жилы. Обычно используют его исключительно для медного типа проводника. Для удаления подойдет только механическая зачистка. Лучше всего удаление выполнить при помощи острого ножа методом соскабливания поверхностного слоя. После отскабливания фторопласта на нужную длину производится его обрезание тем же ножом.

Эмалированный провод

Для удаления защитного слоя в виде эмалированного покрытия нет специального устройства. Для подготовки проводника используется нож или наждачная бумага. Здесь применяется механическая чистка. Наждачной бумагой затирается нужный участок. Ножом производится соскабливание эмалированного участка.

Если жила очень тонкая, то стоит применять термический вариант – спаять эмалированное покрытие с помощью паяльника. Нужно нагреть специальную таблетку, по которой будет протягиваться часть, требующая очищения. Потом покрытие просто стирается или снимается руками.

Как использовать инструменты правильно

Качество очищения проводов от защитного слоя зависит от умения электромонтера работать с тем или иным вариантом инструмента. Чтобы проблем в процессе зачистки не возникло, стоит рассмотреть принцип работы:

• Перед тем, как уложить провод между режущими гранями стриппера, стоит определить правильную борозду по сечению проводника и крутящими движениями отделить защиту от металлической части. В полуавтоматических производится та же манипуляция по выбору ячейки, а срез делается благодаря нажатию на рукоятку. В моделях автомат всю вышеперечисленную работу производит прибор.
• Работать с бокорезами просто и безопасно, если знать несколько нюансов. Использовать приспособление можно двумя способами. Подрезать изоляцию с разных сторон на одном уровне, сформировавшийся кусочек стянуть с проводника (для большого сечения). Зафиксировать оплетку и прорезать острой частью бокореза, потом стянуть остатки в сторону, прокручивая деталь защиты.
• Принцип использования плоскогубцев идентичен бокорезам. Нужно начала сделать надрез по окружности той частью, где размещены острые лезвия. Потом зафиксировать подготовленную часть в зажимной части и просто стянуть покрытие с жилы. В данном случае не стоит сильно воздействовать механическим методом – можно оторвать кусок жилы и растянуть остальные части кабеля.
• Принцип использования ножа электромонтера зависит от его вида. Некоторые модели оголителей данного типа могут использоваться только для осуществления определенного надреза и по особенной технике. Лучше выбирать самые простые модели для использования, так как слишком мудреные формы и функциональные особенности могут привести в замешательство неопытного пользователя.
• Щипцы по принципу использования идентичны бокорезам и плоскогубцам. Отличительной особенностью является потребность в контроле глубины надреза. Если за этим действием не проследить, то может произойти повреждение металлической части провода.

При использовании любого варианта оборудования действовать нужно аккуратно, чтобы не повредить или не удалить отделенную часть проводника полностью. Особенно внимательно производить нужно продольные и круговые надрезы.

Чтобы «разделать» провода качественно, нужно обязательно тренироваться. Если постоянно оттачивать мастерство в работе, используя разные приспособления, то можно в значительной мере повысить свой профессионализм.

Чтобы справиться с работой электромонтера не хуже профессионала, нужно иметь представление о проводимой работе, а также подобрать правильный инструмент. В частности, это касается подбора очистителя для изоляции проводов. Есть несколько вариантов, каждый из которых имеет свои отличительные особенности и принцип действия. Каждый зачистительный прибор может относиться к профессиональным или любительским категориям использования. Некоторые варианты могут стать неактуальными для неопытного пользователя из-за сложности кострукции и применения без определенных навыков, которые можно приобрести лишь со временем и при постоянном использовании.

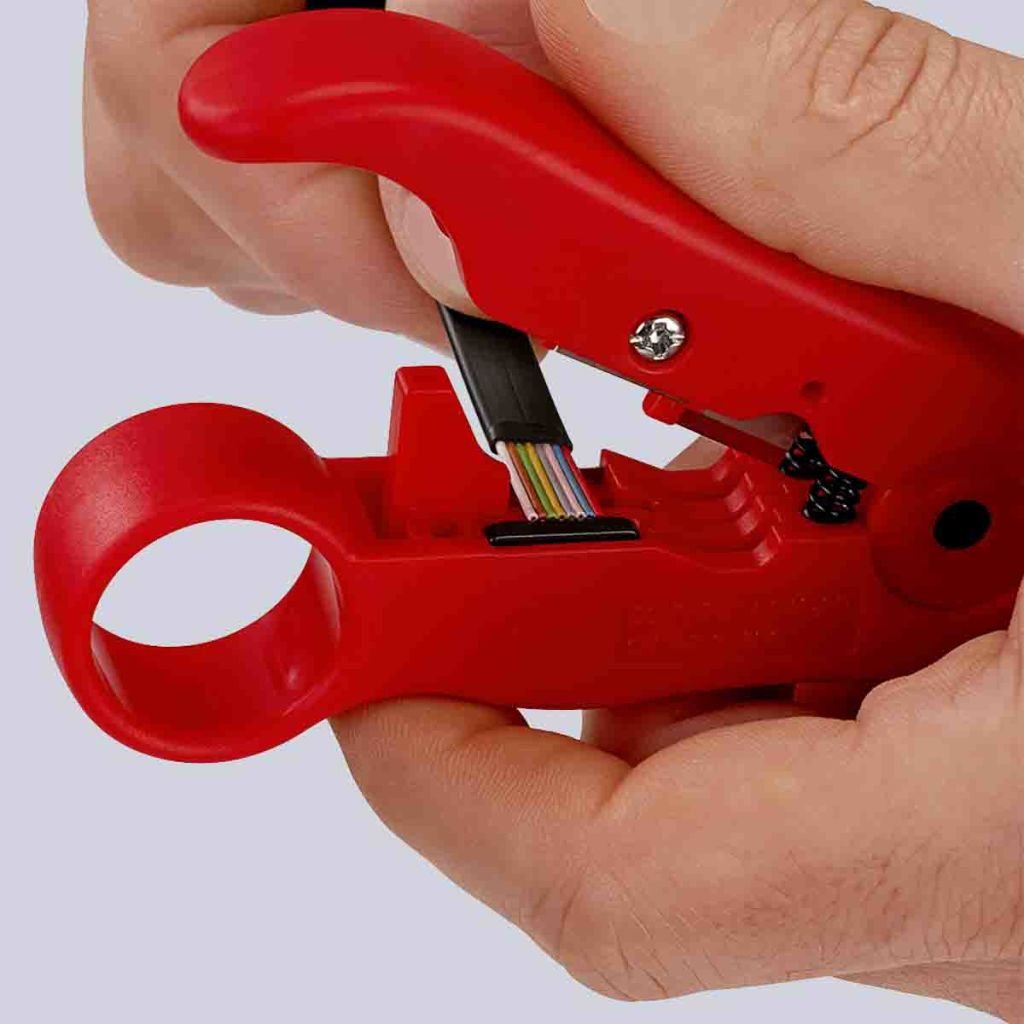

Профессиональный инструмент для работы с кабелем

Самодельные станки и приспособления для разделки кабеля

Для быстрой зачистки электрических одно- или многожильных проводов обычно используется специальный инструмент — стриппер. Однако автор предлагает сделать ему альтернативу, и сэкономить деньги.

Чтобы изготовить своими руками простую приспособу для удаления изоляции с проводов, потребуется небольшой отрезок полипропиленовой трубы длиной около 15-20 см, а также сегментное лезвие для канцелярского ножа.

Первым делом автор прикладывает сегментное лезвие к отрезку ПП трубы, после чего с помощью обычного карандаша ставит риски на поверхности трубы примерно на одинаковом расстоянии друг от друга.

Основные этапы работ

Затем полипропиленовую трубу нужно соединить с другой ПП трубкой, зафиксировав по краям изолентой. При этом начерченные карандашом линии должны быть видны так, как показано на фото ниже.

На следующем этапе, используя сверла различного диаметра, нужно сделать на полипропиленовой трубке небольшие поперечные «канавки».

После этого сделанные сверлом «канавки» нужно будет углубить, чтобы в стенке трубы получилось сквозное отверстие. Заготовку зажимаем в тисках, как бы немного сплющивая, и вставляем внутрь сегментное лезвие.

В результате получилось самодельное устройство для зачистки проводов. Дешево и сердито, как принято говорить. Можно снимать изоляцию с проводов разного сечения.

Подробно о том, как сделать простую приспособу для удаления изоляции с проводов, смотрите в данном видеоролике.

Простой инструмент для быстрого снятия изоляции с проводов

В этом обзоре автор делится идеей, как своими руками сделать простой инструмент для быстрого снятия изоляции с кабелей и электрических проводов.

Данный инструмент пригодится не только электрикам, а всем, кто сталкивается с монтажом электропроводки в квартире, частном доме и на даче. Изготовить такое приспособление очень просто.

Необходимые материалы и инструменты:

1. небольшой отрезок металлической полосы;
2. лезвие для канцелярского ножа;
3. крепежные элементы: болт, две шайбы, барашковая гайка;
4. сварочный аппарат;
5. аэрозольная краска.

Основные этапы работ

Первым делом автор сгибает отрезок металлической полосы, используя в качестве «шаблона» круглый стальной пруток (можно взять кусок круглой деревяшки или пластиковой трубы подходящего диаметра).

«Хвостовую» часть детали необходимо будет обварить, но только с одной из сторон. Сварной шов обязательно нужно зачистить.

Далее в заготовке нужно с помощью болгарки или другим доступным способом сделать продольную прорезь длиной примерно 4-5 см.

Потом заготовку нужно покрасить черной матовой краской. Для этого отлично подойдет аэрозольная краска, которая продается в баллончиках.

На последнем этапе вставляем в корпус приспособления лезвие для канцелярского ножа, и фиксируем его при помощи болта и барашковой гайки.

Выставляем лезвие в требуемом положении, в зависимости от толщины провода, продеваем кабель в отверстие в корпусе и, аккуратно перемещая инструмент, разрезаем изоляцию.

Подробнее о том, как сделать простой инструмент для быстрого удаления изоляции с проводов, смотрите в данном видеоролике.

Самодельный стриппер для проводов

При помощи данного приспособления, которое не займет много места в мастерской, можно быстро и легко очищать алюминиевую или медную проволоку от изоляции. Сделать стационарный стриппер для проводов можно из подручных материалов буквально за несколько часов.

Материалы и этапы работ

Для изготовления «домашнего» самодельного стриппера для проводов потребуются стальные пластины разной длины, две металлические заготовки конусообразной формы, вал, шпилька и гайки с шайбами. В первую очередь необходимо к основанию конструкции приварить вертикально две стальные пластины с отверстиями под подшипники.

Сверху пластин нужно наварить еще одну пластину покороче — это будет верхняя часть конструкции. В процессе сварочных работ важно следить, что детали были расположены под прямым углом. Для этого лучше всего использовать магнитный угольник.

Затем на конусообразных деталях при помощи ножовки по металлу нужно сделать насечки, благодаря которым в процессе протяжки провод не выскочит из «гнезда». Сами усеченные заготовки насаживаются на вал, который устанавливается в подшипники, расположенные в боковых пластинах.

Завершающая стадия работ

Также над протягивающими роликами потребуется установить вал со специальным режущим ножом круглой формы, который и будет прорезать оболочку провода.

Дополнительно в процессе сборки стриппера необходимо прикрутить к вертикальным стойкам четыре узких стальных пластины, предварительно просверлив в них отверстия под болты.

Подробный процесс изготовления самодельного стриппера для быстрого, удобного и самое главное — безопасного снятия изоляции с электропроводов вы можете посмотреть в видеоролике на нашем сайте.

Простая приспособа для очистки кабелей от изоляции

В данном обзоре автор показывает, как сделать простое приспособление, с помощью которого можно легко и быстро снять изоляцию с электрических проводов и кабелей.

Для изготовления этой приспособы потребуется кусок металлической пластины и болты с гайками.

Первым делом отрезаем кусок толстой металлической пластины подходящего размера. Если под рукой есть уже готовый кусок металла — это еще лучше. Не надо будет ничего резать.

Основные этапы работ

На следующем этапе автор делает разметку, по которой необходимо будет просверлить в пластине отверстия под болты.

После этого перпендикулярно просверленным отверстиям сверлим еще отверстия под провода разного диаметра.

В отверстиях под болты нарезаем резьбу. Потом подбираем болты с гайками подходящего диаметра.

Нижнюю часть болтов нужно будет заострить с помощью болгарки или напильника по металлу. Самоделка готова — теперь останется ее только собрать.

Подробно о том, как сделать простую приспособу для очистки кабелей от изоляции, можно посмотреть на видео ниже.

Данный материал создан на основе авторского видеоролика с YouTube канала Mr Novruz. Если идея вам понравилась, напишите об этом в комментариях.

Инструмент для быстрого снятия изоляции со старых проводов

Иногда случается так, что в мастерской скапливается большое количество старых и ненужных обрезков проводов.

Конечно, некоторые из них ещё могут послужить в каких-то проектах, а какие-то, у которых есть внутри разрывы, проще распустить и сдать на пункт приёма цветного металла.

В данном обзоре мы расскажем и покажем, как изготовить небольшой станочек для быстрого снятия изоляции с ненужных обрезков проводов.

Для изготовления понадобятся следующие материалы: круглый нож от трубореза или плиткореза, пара конических шестерёнок, пара гнёзд с подшипниками, небольшой кусочек арматуры, несколько шпилек и немного гаек с шайбами.

Помимо этого, потребуется еще пара пластин из листового металла и какая-нибудь старая ручка. Из инструмента будут нужны: сварочный аппарат, болгарка, дрель, разметочный инструмент и несколько рожковых ключей.

Основные этапы работ

Для начала вырезаем нужную пластину металла для нижней части нашего станка. Размечаем и сверлим по углам четыре отверстия. Заранее подготовленные шпильки вставляем в отверстия и фиксируем их гайками.

Отрезаем от арматуры небольшой отрезок для изготовления вала. Подгоняем под нужный размер и фиксируем шестерни друг напротив друга вершинами конусов.

Надеваем с двух сторон гнёзда с подшипниками и устанавливаем их на шпильки. Фиксируем всё через шайбу с помощью гаек.

Теперь можно изготовить режущую часть. Для этого в шпильке прорезаем продольное отверстие и примеряем нож. Если всё подходит, то снимаем с двух сторон шпильки резьбу и сверлим отверстие. Закрепляем на болтовое соединение.

Верхняя крышка вырезается такого же размера, что и нижняя, и с теми же отверстиями. В центре сверлится ещё одно отверстие, в нём устанавливаем нож, фиксируем его гайками.

Устанавливаем верхнюю крышку и стягиваем всё гайками. Привариваем к выходящему валу с шестерёнок кусочек металлической полосы и закрепляем ручку для вращения. Регулировка ножа производиться двумя гайками.

Наша самоделка готова и можно приступать к работе. Чтобы узнать подробно, как изготавливается данный инструмент, можно посмотреть видео ниже. Обзор создан на основе видеоролика с YouTube канала DIYFixMan.

Настольный станок для снятия изоляции с кабелей и проводов

Чтобы не тратить много времени на снятие изоляции с электрических кабелей и проводов, автор предлагает воспользоваться настольным станком. Изготовить его можно своими руками.

Принцип работы станка предельно прост. Кабель протягивается между двумя конусными роликами. В процессе протяжки в изоляции делается продольный разрез с помощью резака.

При помощи данного приспособления можно снимать изоляцию с кабелей и проводов сечением от 4 до 25 мм. Сам станок легко монтируется на рабочий стол с помощью саморезов.

Вал, на котором находятся конусные ролики, может приводиться в движение вручную с помощью рукоятки. Либо же можно вставить конец вала в патрон дрели — для автоматической работы.

Сами конусные ролики можно использовать как готовые, так и сделать своими руками из обычных гаек.

Процесс изготовления станка

Конусные ролики надеваем на вал (в данном случае — это резьбовая шпилька) и фиксируем гайками. Две металлических пластины выступают в качестве боковых стенок. Сверлим в них отверстия под вал.

К нижней части боковых стенок мастер приваривает куски уголка. После этого в них нужно будет просверлить отверстия для крепления к рабочему столу или же другой поверхности.

К верхней части боковых стенок крепится кусок швеллера. Если же нет швеллера подходящего размера, то эту деталь можно сварить из двух уголков.

Далее в боковых стенках нужно прорезать пазы для крепления подвижной П-образной площадки. Ее также можно сварить из двух кусков стального уголка.

В верхней части конструкции и в самой подвижной площадке сверлим отверстие и устанавливаем кусок шпильки. При помощи шпильки можно будет опускать и поднимать площадку.

После этого останется только установить резак. Его можно изготовить из куска пильного полотна. Разбираем станок, красим все детали, и собираем по новой.

Подробно о том, как сделать настольный станок для снятия изоляции с кабелей и проводов, можно посмотреть в видеоролике на нашем сайте. Идеей поделился автор YouTube канала Rough Hands and Unusual Ideas.

Оцените запись

Наборы для очистки оптоволокна | Fluke Networks

Существует столько же различных методов очистки, сколько специалистов по волоконно-оптическим сетям. Хотя некоторые методы иногда работают, надежная и долговечная работа ваших волоконно-оптических линий требует проверки и надлежащих процессов очистки при каждом стыковке. Вот несколько хорошо известных вредных привычек:

Химчистка:

Традиционно было доказано, что химическая чистка лишь частично эффективна в удалении загрязнений с торцевых поверхностей волокон и разъемов.Проблема заключалась в том, что материалы для химической чистки были либо недостаточно хороши для удаления различных типов грязи или жирных загрязнений, либо они фактически создавали статический заряд на волоконном наконечнике, который притягивает пыль. Однако благодаря технологическому прогрессу и улучшенным материалам для химической чистки был создан новый класс инструментов для очистки волокон, обеспечивающий экономичное и эффективное решение для очистки оптических сетей от более чем 50% загрязнений. Поэтому очень важно избегать использования простых тампонов или чистящей бумаги для сухой чистки любых оптоволоконных разъемов.Вместо этого используйте средство Quick Clean Cleaner от Fluke Networks, чтобы удалить большую часть пыли и вредных частиц с вашего волоконно-оптического завода.

Влажная чистка:

При очистке только предварительно смоченной влажной салфеткой или чрезмерным количеством растворителя на торцевой поверхности остается жидкость, что также вызывает проблемы. Когда этот избыток растворителя высыхает, он может оставлять после себя пленку растворенных загрязняющих веществ, которые никогда не удалялись должным образом. Кроме того, остаточный изопропиловый спирт (IPA) может оставлять после высыхания «ореол», который не только вызывает ослабление, но также может быть очень трудно удалить.По завершении очистки растворитель не должен оставаться.

Консервированные воздуховоды и пылесосы:

Консервированные воздуховоды и пылесосы неэффективны и не должны использоваться для очистки торцевых поверхностей. Единственное, что делают тряпки — это сдувают крупные частицы. На коммутационном шнуре это может быть эффективным, но внутри порта это может привести к осаждению тех же частиц в другом месте. Пылесосы неэффективны для более мелких статически заряженных частиц и совершенно бесполезны для загрязнений на масляной основе, таких как буферный гель или масло для тела.Наконец, пылесосы часто выбрасывают пропеллент, который становится совершенно новым загрязнителем, для удаления которого теперь требуется эффективный процесс очистки.

Thinking New Equals Clean:

Не убаюкивайте себя, думая, что торцы патч-кордов с заводской заделкой или косички будут чистыми, если они будут совершенно новыми и закрыты пылезащитным колпачком. Хотя пылезащитные колпачки отлично предотвращают повреждение торцевой поверхности, сами колпачки могут быть источником загрязнения. Пластик, используемый для создания пылезащитных колпачков, будет выделять остатки, поскольку его пластификаторы со временем портятся, а поверхность колпачка может содержать антиадгезионные вещества, используемые в их высокоскоростном производственном процессе.Не удивляйтесь, если после снятия защитного колпачка обнаружите загрязненный торец. Для повторяемой и надежной очистки торцевой поверхности всегда используйте инструменты Fluke Networks, соблюдая рекомендуемый влажный и сухой процесс.

Барабанный кабельный инструмент | Инструменты RIDGID

RIDGID предлагает широкий выбор фрез и шнеков для очистки всего, от жира до засоров корней. С линейкой инструментов для кабеля RIDGID у вас всегда будет подходящий инструмент для работы.

• Шнек с откидной головкой — Для очистки спиной к спине. светильники e.г., раковины там, где нужен кабель попасть в водосточную трубу.
• Прямой шнек — Для использования при исследовании и расставании остановки или возвращение образца на поверхность выбрать правильный инструмент.
• Воронка шнека — Для использования в качестве второго инструмента на линии.Распадается остатки забоя, оставленные прямым шнеком.
• Крюк шнековый — Для тяжелых и плотных закупорок корней в трубы, требующие соединения и разрушения.
• Извлекающий шнек — Для поиска поврежденного или поврежденного кабеля. потерялся в очереди.
• Лопата для резки — Для отслеживания после того, как шнеки были используется и для открытия сточных вод в полу.
• Фреза с четырьмя лезвиями для зубьев — Для засоров, вызванных затвердевшими, остекленными такие материалы, как химические отложения.
• Фреза для спиральной пилы — Для очистки любых засоров, корней, тряпок, палочки и т. д.
• Пильный зуборез — Для очистки линий, сильно забитых корнеплоды. Уникальный дизайн позволяет резцу снимать с поврежденной трубы без блокировка.
• Смазка «C» Резак — При засорении смазкой линий, идущих от мусоропровод или сточная труба.
• Резак для смазки — Для строк, ставших плохо смазывается моющими средствами и должны быть открыты.
• Нож для спирального прутка — Для основных сточных вод, забитых корнями, листовой мусор, палки, опилки, ткань, и увольнение.
• Резак для акульих зубов — Для очистки труб прилипание материала к трубе стены.
• Фрезы для чистовой обработки — Для окончательного удаления налипшего материала к стенкам и некоторым корням волокнистых природа.
• Молоток цепи — Для использования при интенсивных действиях. требуется для очистки труб от накипи и котельные трубы.
• Щетка дымохода — Для финишной уборки требуется котельных труб и тепла обменники.

Секционные кабельные инструменты | RIDGID Tools

1.25 мм CleanClicker ™ MCC-CCM125 400 Инструмент для очистки волокон

Описание продукта

Бесплатная наземная доставка в США из Массачусетса для всех продуктов Sticklers.

Новый очиститель волокон CleanClicker ™ 400 от Sticklers ™ — это миниатюрный инструмент премиум-класса для очистки торцевых поверхностей, обеспечивающий 400 очисток на единицу. Этот инструмент идеально подходит для уборки в ограниченных пространствах и ограниченных пространствах, например, внизу у пола в центре обработки данных или в самых внутренних углах стойки центра обработки данных.

Сведения о продукте CleanClicker ™ 400 Fiber Cleaner Tool

• 400+ чисток в каждом инструменте.
• Компактный! Длина всего 104 мм (4 дюйма) для очистки в ограниченном пространстве.
• Работает всего ОДНИМ ЩЕЛЧКОМ, в отличие от дешевых имитаций, которым требуется 2–4 щелчка для получения чистых торцевых поверхностей.
• Легко и быстро удаляет пыль, твердые частицы и масляные загрязнения.
• Высокоэффективно удаляет пыль и остатки одним щелчком мыши, что позволяет экономить деньги.
• Еще лучше работает с очищающей жидкостью Sticklers ™ (# MCC-POC03M или более крупный, более экономичный -POC10M) для сильно загрязненных разъемов.
• Часть самой полной в отрасли линейки чистящих средств для оптоволокна.

Как этому инструменту удается так стабильно доставлять чистое волокно? Этот инструмент для очистки волокон работает лучше по трем причинам. Во-первых, чистящая лента высокой чистоты имеет длинный «ход», что означает, что инструмент обеспечивает идеальную очистку всего одним щелчком мыши, поэтому клиенты действительно получают 400 чистых разъемов.Во-вторых, чистящая лента чище и лучше чистит. Наконец, его можно использовать с жидкостью для очистки оптоволокна, чтобы легко и удобно проводить влажную и сухую чистку.

Разработан для всех стандартных конфигураций торцевой поверхности 1,25 мм, он очищает LC, MU, ODC-style, ARINC 801, NGCON MIL-PRF-64266 с концевыми наконечниками MIL-PRF-29504/18 и / 20 и другими закаленными концами 1,25 системы соединителей на основе мм.

Рекомендации по очистке оптоволоконного патч-кабеля

Волоконная оптика расширила возможности и возможности сетей сверх наших ожиданий.Оптоволоконный соединительный кабель служит общей, но незаменимой деталью, которая определяет качество соединения между оптоволоконным оборудованием, поэтому он не устойчив к любым загрязнениям, таким как пыль и грязь. Поэтому поддержание чистоты торца патч-кабелей для обеспечения производительности и надежности сети имеет жизненно важное значение. В этой статье предлагаются общие советы по очистке соединительного кабеля, а также представлены некоторые профессиональные инструменты, которые помогают упростить процесс.

Почему так важна очистка коммутационного кабеля?

Утверждается, что более 85% проблем, связанных с оптоволокном, в центрах обработки данных, университетских городках и других корпоративных или телекоммуникационных средах вызваны загрязнением разъемов или торцевых поверхностей.Что часто может привести к снижению производительности или, что еще хуже, к отказу всей сетевой системы. Таким образом, очистка всегда ставится во главу угла при передаче по оптической сети.

Для обеспечения надлежащей работы и надежности необходимо соблюдать осторожность при установке и обслуживании торца соединительного кабеля, а также съемных оптоволоконных разъемов. Поскольку данные передаются через небольшую жилу оптоволоконного соединительного кабеля, очень небольшое количество грязи или остатков может значительно увеличить затухание разъема и ослабить сигнал.Отсутствие надлежащих процедур очистки соединительного кабеля может напрямую повлиять на качество работы системы.

Общие советы по очистке коммутационного кабеля

— одна из самых элементарных и важных процедур, обеспечивающих доступность и надежность сети. Ниже перечислены некоторые общие рекомендации по очистке соединительного кабеля.

Пункт 1 : Старайтесь работать в чистом месте. Избегайте работы около розеток отопления.

Пункт 2 : Всегда держите пылезащитные колпачки на разъемах и переходниках перегородки как можно дольше. Снимайте пылезащитные колпачки только для очистки компонентов перед подключением.

Пункт 3 : Никогда не прикасайтесь к торцу наконечника оптоволоконного соединителя. Что бы вы ни делали, загрязнения останутся позади.

Пункт 4 : Всегда очищайте разъемы перед установкой в ​​адаптер. Для очистки используйте специальные чистящие средства или безворсовые салфетки и изопропиловый спирт.

Пункт 5 : Муфты на разъемах / кабелях, используемых для тестирования, будут загрязняться из-за переноса загрязнений из выравнивающих втулок в переходниках переборки, поэтому испытательные кабели и адаптеры следует регулярно чистить или заменять при тестировании большой системы.

Рекомендации по эффективным инструментам для очистки коммутационных кабелей

Важно иметь подходящие инструменты для очистки оптоволоконного соединительного кабеля, чтобы облегчить работу по очистке, что значительно сократит время и трудности очистки, делая процесс очистки более простым и эффективным.Обычно используемые инструменты для чистки соединительного кабеля показаны ниже.

а . Очиститель ручек (очистители одним нажатием): очистители ручек одним нажатием отличаются простым действием, которое быстро и эффективно очищает торец разъемов на соединительных кабелях или переходниках без использования спирта или агрессивных химикатов. Всегда выбирайте модель очистителя в соответствии с типом очищаемого разъема: 2,5 мм для SC, FC, ST и LSH и 1,25 мм для LC и MU.

б . Очиститель MTP / MPO одним нажатием : этот очиститель специально разработан для очистки торцевой поверхности разъемов MTP / MPO на соединительных кабелях или в адаптерах. Уникальный дизайн позволяет эффективно очищать штекер (со штырьками) или гнездовой (без штырьков) разъемов в модулях коммутации оптоволокна и даже в сетевых устройствах, таких как переключатели и маршрутизаторы.

с . Катушечные очистители (кассетные очистители): они обычно содержат безворсовую катушку с тканью, которую перемещают после каждой очистки, всегда обеспечивая чистую поверхность.Очистители катушечного типа — это безопасный вариант очистки соединительного кабеля без использования спирта. Кроме того, у них есть многоразовые чистящие ленты, что делает их идеальными для использования в лабораториях, сборочных линиях и в полевых условиях.

д . Салфетки и чистящие карты : существует широкий ассортимент чистящих салфеток и чистящих карт для коммутационных кабелей как для полевых, так и для производственных целей. Их можно использовать как в сухом виде, так и с чистящей жидкостью для удаления распространенных загрязнений для эффективной очистки коммутационного кабеля.

и . Чистящие тампоны и палочки : Миниатюрные пенные чистящие тампоны с точной конструкцией созданы для удовлетворения различных потребностей в очистке и обслуживании патч-кабелей. Пенные тампоны идеально подходят для более точной очистки, когда следует избегать образования пуха. Тампоны помогают очищать небольшие или труднодоступные предметы.

Заключение

Для достижения наилучших оптических характеристик необходимо, чтобы все соединения оптоволоконного соединительного кабеля были чистыми и не содержали загрязнений.Простой в использовании инструмент для чистки соединительного кабеля становится необходимостью для специалистов по оптоволоконной связи и установщиков. Даже без специальной подготовки выездные техники и установщики оптоволокна могут использовать простую вставку и толкающее движение для удаления остатков, мусора и пыли, которые могут отрицательно сказаться на производительности сети. Так почему бы не взять с собой инструмент для чистки коммутационного кабеля, который упростит вашу работу?

Как чистить и как не чистить оптоволоконные соединители

Почему так важно чистить оптоволоконные разъемы?

Возможность мгновенно передавать огромные объемы данных на большие расстояния — явное преимущество оптоволоконных кабелей.Установщики оптоволокна; однако необходимо гарантировать, что загрязнение оптоволоконных разъемов сведено к минимуму, чтобы не выходить за пределы допустимого диапазона потерь данных. Частицы масла и пыли, достаточно мелкие, чтобы быть невидимыми невооруженным глазом, достаточно велики, чтобы блокировать весь диаметр сердцевины 9 микрометров одномодового волокна. Более мелкие загрязнения увеличивают затухание сигнала и обратные потери и могут привести к необратимому повреждению разъемов.

Свяжитесь с нами по поводу ваших конкретных задач по очистке оптоволокна, и мы вместе с вами разработаем решение.Если вы решаете, какие инструменты для очистки лучше всего подходят для вашего применения, ознакомьтесь с нашим руководством по комбинированной очистке.

Ниже приведены примеры воздействия загрязнения волокна:

• Крупная телекоммуникационная компания обнаружила, что 16 процентов разъемов в их оптоволоконной сети до дома были достаточно загрязнены, чтобы вызвать проблемы с производительностью (Sheedy, 2014).
• Опрос подрядчиков показал, что загрязненные торцевые поверхности были причиной 85% отказов оптоволоконных линий (Lang & Carter, 2016).
• Ассоциация электронной промышленности IPC обнаружила, что загрязнение является наиболее частой причиной ухудшения характеристик оптических разъемов (IPC-8497-1, 2005, стр.7)


• Международная электротехническая комиссия заявляет, что загрязнения, остающиеся на торце вилки, имеют тенденцию перемещаться к сердечнику при стыковке, препятствуя передаче света (IEC / TR 62627-01, 2010, стр. 8).
• SAE Aerospace обнаружила, что сопрягаемые загрязненные торцы могут создавать ямки или приводить к включению твердых частиц в наконечник или волокно, вызывая необратимые повреждения (SAE AIR6031, 2012, стр. 13)

Трудно предположить, что новые разъемы вне упаковки будут достаточно чистыми.Источники загрязнения включают руки и одежду тех, кто работает с соединениями, строительные материалы, пыль, пыльцу, масло, опилки, переносимые по воздуху загрязнители и многое другое. Даже пылезащитные колпачки, используемые для защиты наконечника, могут загрязнить торец соединителя.

Большинство загрязнителей невозможно увидеть без помощи микроскопа; Учтите, что сердцевина волокна в несколько раз меньше человеческого волоса. Кроме того, процесс сопряжения и отсоединения разъемов приводит к тому, что частицы пыли за пределами критических областей накапливаются и перераспределяются на торцевую поверхность разъема (TIA-455-240, стр. 19).Кроме того, стыковка грязной крестовины вилки загрязняет другую вилку. Крайне важно проверять и, при необходимости, очищать каждое соединение при каждом сопряжении, включая неподключенные разъемы, которые ранее были признаны чистыми.

Первые два изображения представляют собой микроскопический вид двух недавно очищенных разъемов. После очистки разъемы пять раз стыковались и отключались.

На следующих рисунках показано загрязнение в критических областях после подключения и отключения разъемов, ранее показанных как чистые.

Правильный процесс проверки и очистки

Очистка оптоволоконных соединителей — важная часть установки качественного оптоволокна. Важно проверять каждое оптоволоконное соединение перед каждым стыковкой и при необходимости очищать эти соединения.

Эффективный процесс очистки оптоволоконного соединителя должен быть эффективным при широком спектре загрязнений и каждый раз обеспечивать наилучший результат. Международный стандарт IEC 61300-3-35 описывает принятые в отрасли критерии контроля на предмет загрязнения и дефектов на торцевой поверхности соединителя.Если разъем не прошел эту проверку или когда оборудование для проверки соединения недоступно, вилку следует очистить, используя процесс комбинированной очистки. Осмотрите разъем еще раз и подключите его, когда вилка пройдет проверку.

Надлежащий процесс проверки и очистки

Ненадежные методы очистки: как не чистить оптоволоконные соединители

Плохие процессы очистки создают больше проблем в полевых условиях и могут привести к снижению надежности сетей.Три распространенных, но ненадежных метода очистки — это сухая чистка, чистка изопропиловым спиртом и влажная чистка.

Соединители для химической чистки

Очистка оптических разъемов сухой салфеткой или тампоном — распространенный, но рискованный способ очистки оптического разъема. Гораздо труднее удалить загрязнения сухим, чем влажным, т. Е. С помощью растворителя, который разрушает почву и способствует ее удалению. Кроме того, сухое протирание создает статический заряд, который может притягивать загрязнения после очистки разъема (IEC / TR 62627-01, 2010, стр.11). Лабораторные испытания демонстрируют притяжение металлического порошка к электрически заряженным оптическим разъемам путем протирания их насухо тканью типичного очистителя оптоволоконного кассетного типа (Бердинских, Фисенко, Дэниел, Брэгг и Филлипс, 2003). Подобное загрязнение происходит на практике, когда торец помещается рядом с любой неочищенной поверхностью после очистки в процессе сухой чистки.

Статический заряд, возникающий в результате сухой чистки, можно уменьшить, подвергнув очищенную торцевую поверхность разъема деионизированному воздуху в течение 5–10 секунд после процесса очистки.Однако более простым решением является очистка с использованием растворителей, рассеивающих статический заряд, в сочетании с чистящими материалами (TIA-455-240, 2009, стр. 18). Использование специальных салфеток и тампонов в сочетании с растворителями, разработанными для очистки оптических поверхностей, усиливает химическое очищающее действие и устраняет проблему образования статического электричества (IEC / TR 62627-01, 2010, стр. 11).

Очистка оптоволоконных разъемов изопропиловым спиртом

В каждом отраслевом техническом руководстве по очистке оптических соединений указывается осторожность при использовании изопропилового спирта (IPA) для очистки торцевых поверхностей разъемов.К сожалению, большинство операторов не знают, что использование IPA в этом приложении требует особого внимания, чтобы избежать дальнейшего загрязнения торцевой поверхности.

Первая проблема заключается в том, что IPA не является эффективным очистителем для широкого спектра загрязнений, которые могут загрязнять оптические соединения. Он является плохим растворителем для некоторых обычных загрязнений, обнаруживаемых при установке оптического волокна, таких как буферные гели и масла (Blair, 2006). Он также имеет тенденцию оставлять остатки, если за чисткой не следует сухая чистка салфеткой или тампоном (IPC-8497-1, 2005, стр.15).

Вторая проблема заключается в том, что IPA является сравнительно медленным испарителем и поэтому менее вероятно, что он полностью испарится при соединении разъема. IPA гигроскопичен, так что даже IPA высокой чистоты в конечном итоге будет притягивать воду и другие примеси; дальнейшее замедление скорости его испарения. Соединение волоконных соединителей создает капиллярное действие, которое втягивает загрязненный растворитель в соединяемую область (Blair, 2006). Конечным результатом часто является «ореол» загрязнения на торце разъема.

Влажная очистка с избытком растворителя

Использование чрезмерного количества растворителя для очистки оптоволоконных разъемов имеет свои недостатки. Чрезмерное использование растворителя может привести к затоплению стороны манжеты, что приведет к перекрестному загрязнению торцевой поверхности после очистки (Telcordia — GR-2923-CORE, выпуск 2, 2010 г., стр. 2-8). В этом случае использование большего количества очистителя не улучшает очищающую способность процесса. Для снятия статического заряда и растворения загрязнений на торцевой поверхности требуется очень мало растворителя.Было использовано слишком много растворителя, если какой-либо растворитель все еще можно обнаружить под микроскопом сразу после процесса очистки. Хорошие очистители оптических волокон разработаны так, что требуется очень мало жидкости и поэтому они очень быстро испаряются. Соответствующее использование этих растворителей описано ниже.

Комбинированная очистка: лучший метод очистки волокна

На следующем рисунке изображена торцевая поверхность, загрязненная острым маркером для проверки очистки.

Комбинированный метод очистки — это форма влажной и сухой очистки, при которой количество используемого в процессе растворителя остается чрезвычайно небольшим.Этот процесс учитывает, что химическая чистка дает неоптимальные результаты и оставляет на торцевой поверхности оптического разъема электрическое поле, которое может привлекать загрязнения после процесса очистки. Он также признает, что использование слишком большого количества растворителя в процессе очистки от влажного до сухого может привести к затоплению поверхности и перекрестному загрязнению. В комбинированном методе очистки используется небольшое количество растворителя, но поверхность разъема остается сухой.

Комбинированный метод очистки можно использовать с салфетками, тампонами и инструментами для очистки волокон.В каждом случае материал слегка увлажняют подходящим растворителем. Торцевая поверхность сначала подвергается воздействию растворителя, а затем сушится с использованием поверхности без растворителя. Это действие сначала позволяет растворителю рассеивать статический заряд и растворять загрязнения, в то время как салфетка или тампон физически удаляют грязь с поверхности. Затем салфетка или тампон сушат весь оставшийся растворитель с поверхности, так что оставшийся растворитель нельзя использовать в качестве носителя для перекрестного загрязнения поверхностей.Это показано на изображении ниже.

Комбинированный процесс очистки:

1. Нанесите каплю растворителя (достаточно для пятна размером с десять центов) на салфетку, а затем слегка проведите прямой линией растворителя по сухой салфетке, удаляя загрязнения и высушивая торцевую поверхность одним движением.
2. Мусор и загрязнения удаляются от начальной точки контакта по прямой линии.
3. Избегайте движений, изображенных на фигуре 8, а также скручивающих или поворачивающих движений, так как они могут привести к повторному отложению загрязнений или размолоть мусор на торцевой поверхности.
4. Избегайте поверхностей с твердым покрытием, так как они также могут втирать мусор в торцевую поверхность.

Та же концепция может быть применена к очистке с помощью других инструментов, предназначенных для очистки волокон: салфеток, тампонов и инструментов CCT. Конкретное использование комбинированного метода очистки с каждым из этих инструментов будет обсуждаться в следующей статье.

Многие распространенные методы очистки волоконной оптики дают противоречивые результаты и могут способствовать повторному загрязнению. Сухая чистка, чистка изопропиловым спиртом и влажная чистка разъемов дают плохие результаты.Лучшим методом очистки оптоволоконного разъема является комбинированный метод очистки. Этот метод включает нанесение небольшого количества растворителя на протирочный материал и немедленную сушку поверхности. Прокомментируйте ниже свой опыт использования комбинированного метода очистки или поделитесь своим опытом с использованием других методов — мы хотели бы получить ваши отзывы.

Процитированные работы

Бердинских Т., Фисенко А. И., Дэниел Дж., Брэгг Дж. И Филлипс Д. (2003). Роль влияния электростатического заряда на загрязнение разъемов оптоволокна и способы его устранения. Proc. SPIE 4833, Приложения фотонных технологий 5 (стр. 5-6). Квебек, Канада: https://doi.org/10.1117/12.475352 .

Блэр, П. (13 декабря 2006 г.). Эффект гало на торцах оптоволокна: причина и предотвращение. Получено 30 июля 2018 г. с веб-сайта Chemtronics: https://www.chemtronics.com/Content/Images/uploaded/documents/HaloEffect.pdf

МЭК 61300-3-35. (2015, июнь). Волоконно-оптические соединительные устройства и пассивные компоненты — Основные процедуры испытаний и измерений — Часть 3-35: Исследования и измерения — Визуальный осмотр оптоволоконных соединителей и приемопередатчиков оптоволоконных шлейфов. МЭК . Женева, Швейцария: Международная электротехническая комиссия.

МЭК / TR 62627-01. (2010, август). Волоконно-оптические соединительные устройства и пассивные компоненты — Часть 01: Методы очистки оптоволоконных соединителей. Международная электротехническая комиссия . Женева, Швейцария: IEC.

МПК-8497-1. (2005, декабрь). Методы очистки и оценка загрязнения оптического узла. МПК . Баннокберн, Иллинойс, США: IPC.

Ланг, Х.И Картер К. (24 мая 2016 г.). Грязный секрет волокна. Получено 30 июля 2018 г. из ISE ICT Solutions & Education: https://www.isemag.com/2016/05/fibers-dirty-secret/

SAE AIR6031. (2012, апрель). Отчет по аэрокосмической информации. SAE Aerospace . SAE.

Шиди, С. (2014, 1 августа). Важность правильной очистки волокна во время терминирования. Журнал по установке и обслуживанию кабелей .

Telcordia — GR-2923-CORE, Выпуск 2.(2010, февраль). Общие требования к средствам для чистки оптоволоконных разъемов. Telcordia Network Product Integrity (NPI) Division . Пискатауэй, Нью-Джерси, США: Telcordia Technologies, Inc.

ТИА-455-240. (2009, сентябрь). Торцевая поверхность оптоволоконного разъема. Стандарт TIA . Арлингтон, штат Вирджиния, США: Отдел стандартов и технологий Ассоциации телекоммуникационной индустрии.

чистящих средств — AFL предлагает решения для чистки оптоволокна.

Разъемы, которым поручено передавать важную информацию, которая проходит через вашу сеть, заслуживают гораздо большего, чем протереть футболку.По мере того как пропускная способность центра обработки данных продолжает расти, необходимо улучшить соблюдение передовых методов очистки и проверки торца оптоволокна. Ведущие в отрасли решения AFL по очистке и инспекции обеспечивают оптимальный уровень производительности центра обработки данных и минимальные перерывы в обслуживании.

AFL предлагает полный набор компактных наборов для очистки оптоволокна для очистки торцевых поверхностей разъемов и v-образных канавок сварочных аппаратов в полевых условиях. Мы предлагаем готовые комплекты с различными инструментами для очистки, а также можем изготовить для вас индивидуальные комплекты в соответствии с вашими конкретными потребностями.

Очистители нажимного типа легко очищаются одним нажатием, что позволяет быстро и эффективно очищать торец разъемов на перемычках или переходниках. Очистители нажимного типа — это недорогой вариант очистки, который является быстрым, простым и эффективным способом очистки разъемов и повышения производительности сети.

Катушечный очиститель быстро и эффективно очищает различные разъемы.Очистители барабанного типа — это безопасный вариант очистки без использования спирта, который может быть токсичным и легковоспламеняющимся. У них есть многоразовые чистящие ленты, что делает их идеальными для использования в лабораториях, сборочных линиях и в полевых условиях.

Легко и безопасно удаляйте загрязнения с торцевых поверхностей оптоволоконных соединителей и оптического волокна перед заделкой в ​​полевых условиях или сваркой. Жидкость для очистки и подготовки оптоволокна с улучшенной формулой AFL FCC2 — негорючий, экологически безопасный, не оставляющий следов растворитель, разработанный для легкого удаления загрязнений с торцевых поверхностей оптоволокна и оголенного волокна.

AFL предлагает широкий выбор салфеток и чистящих карт для оптических поверхностей как для полевых, так и для производственных целей. Чистящие салфетки и карты предназначены для использования в сухом виде или с чистящей жидкостью для эффективного удаления обычных загрязнений с оптических перемычек и патч-шнуров

AFL предлагает широкий выбор чистящих палочек и насадок, специально разработанных для очистки торцевых поверхностей оптоволоконных разъемов.Тампоны AFL предназначены для тщательной очистки оптических элементов сварочного аппарата и выравнивания V-образных канавок, что имеет решающее значение для обеспечения успешных безотказных операций по сварке.

Из ресурсного центра
