Расчеты напряжения, силы, сопротивления, нагрузки электрического тока

Современная структура общества такова, что на бытовом и промышленном уровне повсеместно используется электроэнергия. Генераторные установки, вырабатывающие электроэнергию, преобразующие подстанции работают для того, чтобы передать ее потребителям на бытовые электрические приборы и промышленные электроустановки.

Общая схема передачи электроэнергии потребителям с учетом мощностей

Что такое мощность электроэнергии

В электросетях, по которым передается энергия, существует ряд основных параметров, которые обязательно учитываются при проектировании и эксплуатации электроустановок.

Одним из таких показателей является электрическая мощность, под этим подразумевается способность электроустановки генерировать, передавать или преобразовывать определенную величину электроэнергии за определенный период времени. Преобразованием считается процесс изменения электрической энергии в тепло, механические движения или другой вид энергии. Чтобы сделать расчет мощности, надо знать, как минимум, величины тока, напряжения и ряда других параметров.

Расчет тока и напряжения, мощности иногда не делают, а измеряют параметры на месте. Но такая возможность не всегда предоставляется. Надо знать, как рассчитать мощность, когда цепь обесточена, при проектировании электроустановок, уметь пользоваться таблицей законов Ома и рассчитать силу тока по известным значениям параметров. Рассчитывать мощность нагрузки и ток нагрузки приходится для того, чтобы правильно выбрать сечение проводов в цепи, величину тока срабатывания для защитных автоматов и других нужд.

Законы Ома наглядно показывают, как посчитать ток по мощности и напряжению

Физический смысл электрической мощности в цепях переменного и постоянного тока одинаковый, но от условий нагрузки в цепи мощность может выражаться разными соотношениями. Для стандартизации закономерности явлений вводится понятие мгновенное значение, что указывает на зависимость скорости преобразований электроэнергии от фактора времени.

Электрическая мощность – это величина, выражающая скорость преобразования энергии электричества в другой вид энергии, обозначается буквой «Р».

Мгновенное значение электрической мощности

Определение – электрическая мощность тесно связана с другими параметрами цепи, током и напряжением, при изменении величины одного из них изменяются другие. Поэтому показания мощности фиксируются в короткий промежуток времени – ∆t.

Напряжение в данном случае обозначают буквой «U» – это выражает разность потенциалов зарядов, перемещенных электрическим полем из одной точки в другую за промежуток времени ∆t.

Сила тока обозначается буквой «I» – это поток, переносимый магнитным полем зарядов, другими словами заряд, перенесенный во временной интервал ∆t.

Исходя из этих определений, просматривается пропорциональная зависимость между этими параметрами:

Р = UxI.

При расчетах можно учитывать зависимость мощности от сопротивления нагрузки «R». По законам Ома для участка цепи с постоянным током мощность выражается как:

Р = I2xR или P = U2|R.

Если поставить в схему питания амперметр и вольтметр, то не придется думать, как вычислить силу тока.

Обратите внимание! Амперметр ставится последовательно в цепь по отношению к сопротивлению нагрузки, а вольтметр – параллельно.

В качестве источника питания используется аккумулятор, как нагрузка установлен прожектор. В данном случае не делается расчет силы тока, параллельно нагрузке подключен вольтметр, для измерения напряжения в Вольтах. Амперметр подключается последовательно для измерения тока в Амперах. Зная показания напряжения и тока по формулам, показанным выше, легко рассчитывается мощность.

Для участков цепи с переменным током формулы расчетов сложнее – необходимо учитывать характер нагрузки.

Расчеты мощности для электроцепей переменного тока

Переменный ток и напряжение имеют синусоидальный вид, при различных нагрузках происходит смещение фазы между ними на определенный угол. По этой причине направление тока иногда может быть противоположным, от нагрузки к источнику питания. Это бывает в электродвигателях, когда обмотка начинает генерировать энергию, это негативно сказывается на эффективности работы оборудования, снижается мощность. При большом количестве потребителей в электросети характер нагрузки имеет смешанный вид,

в идеале выделяют три типа нагрузки:

  • Активная нагрузка, ее представляют такие электроприборы, как лампы накаливания, нагревательные тэны, спиральные электроплиты;
  • Емкостная нагрузка – это конденсаторы в оборудовании различного назначения;
  • Индуктивная нагрузка представлена катушками в электродвигателях, обмотках электромагнитов, дросселями и трансформаторами, другими приборами, где ток протекает через обмотки.

Емкостные и индуктивные виды выделяют как реактивную энергию в электросетях. Зная вид нагрузки, расчет потребляемой мощности делается точнее.

Расчет мощности в цепи с активной нагрузкой

Это классический случай в однофазной сети 220 В, в качестве нагрузки можно использовать обычные резисторы. Мощность рассчитывается как произведение действующих значений тока и напряжения, умноженное на соsϕ. В данном случае ϕ – угол смещения между фазами тока и напряжения.

Р = UI cos ϕ

График зависимости мощности по току и напряжению при активной нагрузке

Из графика можно узнать, что колебания тока и напряжения одинаковы по частоте и фазе, мощность всегда положительная с частотой в два раза больше.

Активная электрическая мощность характеризует процесс преобразования в сетях с переменным током энергии в тепло, механические движения, излучение света, в любой вид другой энергии. Измеряется активная нагрузка в Вт, кВт.

Расчет реактивной мощности

Как найти мощность в цепях с индуктивной и емкостной нагрузками? Это делается аналогичным образом. Расчет потребляемой мощности, как и в случае с активной нагрузкой, означает, что действующие напряжение и ток перемножаются, и результат умножается на sin ϕ. Где ϕ – угол сдвига фаз тока и напряжения.

Р = UI sin ϕ

Диаграмма, показывающая взаимосвязь параметров цепи при индуктивной нагрузке

График показывает, что мощность может принимать отрицательные значения, в этот момент энергия отдается в сторону источника питания, фактически она бесполезна и расходуется на нагрев.

Реактивная составляющая энергии характеризует работу нагрузки в виде электронного оборудования, электротехнических схем, моторов с наличием емкостной и индуктивной нагрузки. Единица измерения реактивной мощности при подсчете измеряется в Вар, это (Вольт-Ампер реактивный), обозначается буквой «Q».

Треугольник, отображающий отношение мощностей в сети

Зависимость мощности в цепи переменного тока от реактивной и активной составляющих с учетом угла сдвига фаз хорошо отображается на диаграмме, которую называют треугольником мощностей.

Формула расчета полной мощности обозначается буквой «S»

В этом случае учитывается полный импеданс рассчитываемой мощности электрического тока (комплексное сопротивление нагрузки). Тем, кому вычислением заниматься сложно даже на калькуляторе, можно воспользоваться онлайн калькуляторами на сайте https://www.fxyz.ru с вычислением мощности в цепях с различной нагрузкой. Вычисляется все мгновенно, достаточно заполнить таблицу с исходными параметрами. Когда такой калькулятор под рукой, я вычислю быстро нужные мне параметры.

Видео

Оцените статью:

Известна мощность и напряжение как найти ток

Наверное, каждый кто делал или делает ремонт электрики сталкивался с проблемой определения той или иной электрической величины. Для кого-то это становится настоящим камнем преткновения, а для кого-то все предельно ясно и каких-либо сложностей при определении той или иной величины нет. Данная статья посвящена именно первой категории – то есть для тех, кто не очень силен в теории электрических цепей и тех показателей, которые для них характерны.

Итак, для начала вернемся немного в прошлое и постараемся вспомнить школьный курс физики, касательно электрики. Как мы помним, основные электрические величины определяются на основании всего одного закона – закона Ома. Именно этот закон является базой проведения абсолютно для любых расчетов и имеет вид:

Отметим, что в данном случае речь идет о расчете самой простейшей электрической цепи, которая выглядит следующим образом:

Подчеркнем, что абсолютно любой расчет ведется именно посредством этой формулы. То есть путем не сложных математических вычислений можно определить ту или иную величину зная при этом два иных электрических параметра. Как бы там ни было, наш ресурс призван упростить жизнь тому кто делает ремонт, а поэтому мы упростим решение задачи определения электрических параметров, вывив основные формулы и предоставив возможность произвести

расчет электрических цепей онлайн.

Как узнать ток зная мощность и напряжение?

В данном случае формула вычисления выглядит следующим образом:

Расчет силы тока онлайн:

(Не целые числа вводим через точку. Например: 0.5)

Как узнать напряжение зная силу тока?

Для того, чтобы узнать напряжение, зная при этом сопротивление потребителя тока можно воспользоваться формулой:

Расчет напряжения онлайн:

Если же сопротивление неизвестно, но зато известна мощность потребителя, то напряжение вычисляется по формуле:

Определение величины онлайн:

Как рассчитать мощность зная силу тока и напряжения?

Здесь необходимо знать величины действующего напряжения и действующей силы тока в электрической цепи.

Согласно формуле предоставленной выше, мощность определяется путем умножения силы тока на действующее напряжение.

Расчет цепи онлайн:

Как определить потребляемую мощность цепи имея тестер, который меряет сопротивление?

Этот вопрос был задан в комментарие в одном из материалов нашего сайта. Поспешим дать ответ на этот вопрос. Итак, для начала измеряем тестером сопротивление электроприбора (для этого достаточно подсоединить щупы тестера к вилке шнура питания). Узнав сопротивление мы можем определить и мощность, для чего необходимо напряжение в квадрате разделить на сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

На данной странице калькулятор поможет рассчитать мощность электрического тока онлайн. Для расчета задайте напряжение, силу тока или сопротивление.

Мощность электрического тока — это отношение произведенной им работы ко времени в течение которого совершена работа.

Через напряжение и силу тока

Формула для нахождения мощности электрического тока через напряжение и силу тока:

Через напряжение и сопротивление

Формула для нахождения мощности электрического тока через напряжение и сопротивление:

Определение

Мощность – это скалярная величина. В общем случае она равна отношению выполненной работы ко времени:

P=dA/dt

Простыми словами эта величина определяет, как быстро выполняется работа. Она может обозначаться не только буквой P, но и W или N, измеряется в Ваттах или киловаттах, что сокращенно пишется как Вт и кВт соответственно.

Электрическая мощность равна произведению тока на напряжение или:

P=UI

Как это связано с работой? U – это отношение работы по переносу единичного заряда, а I определяет, какой заряд прошёл через провод за единицу времени. В результате преобразований и получилась такая формула, с помощью которой можно найти мощность, зная силу тока и напряжение.

Формулы для расчётов цепи постоянного тока

Проще всего посчитать мощность для цепи постоянного тока. Если есть сила тока и напряжение, тогда нужно просто по формуле, приведенной выше, выполнить расчет:

P=UI

Но не всегда есть возможность найти мощность по току и напряжению. Если вам они не известны – вы можете определить P, зная сопротивление и напряжение:

P=U 2 /R

Также можно выполнить расчет, зная ток и сопротивление:

P=I 2 *R

Последними двумя формулами удобен расчёт мощности участка цепи, если вы знаете R элемента I или U, которое на нём падает.

Для переменного тока

Однако для электрической цепи переменного тока нужно учитывать полную, активную и реактивную, а также коэффициент мощности (соsФ). Подробнее все эти понятия мы рассматривали в этой статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Отметим лишь, что чтобы найти полную мощность в однофазной сети по току и напряжению нужно их перемножить:

S=UI

Результат получится в вольт-амперах, чтобы определить активную мощность (ватты), нужно S умножить на коэффициент cosФ. Его можно найти в технической документации на устройство.

P=UIcosФ

Для определения реактивной мощности (вольт-амперы реактивные) вместо cosФ используют sinФ.

Q=UIsinФ

Или выразить из этого выражения:

И отсюда вычислить искомую величину.

Найти мощность в трёхфазной сети также несложно, для определения S (полной) воспользуйтесь формулой расчета по току и фазному напряжению:

А зная Uлинейное:

1,73 или корень из 3 – эта величина используется для расчётов трёхфазных цепей.

Тогда по аналогии чтобы найти P активную:

Определить реактивную мощность можно:

На этом теоретические сведения заканчиваются и мы перейдём к практике.

Пример расчёта полной мощности для электродвигателя

Мощность у электродвигателей бывает полезная или механическая на валу и электрическая. Они отличаются на величину коэффициента полезного действия (КПД), эта информация обычно указана на шильдике электродвигателя.

Отсюда берём данные для расчета подключения в треугольник на Uлинейное 380 Вольт:

Тогда найти активную электрическую мощность можно по формуле:

P=Pна валу/n=160000/0,94=170213 Вт

Теперь можно найти S:

Именно её нужно найти и учитывать, подбирая кабель или трансформатор для электродвигателя. На этом расчёты окончены.

Расчет для параллельного и последовательного подключения

При расчете схемы электронного устройства часто нужно найти мощность, которая выделяется на отдельном элементе. Тогда нужно определить, какое напряжение падает на нём, если речь идёт о последовательном подключении, или какая сила тока протекает при параллельном включении, рассмотрим конкретные случаи.

Здесь Iобщий равен:

На каждом резисторе R1 и R2, так как их сопротивление одинаково, напряжение падает по:

И выделяется по:

Pна резисторе=UI=6*0,6=3,6 Ватта

Тогда при параллельном подключении в такой схеме:

Сначала ищем I в каждой ветви:

И выделяется на каждом по:

Или через общее сопротивление, тогда:

Все расчёты совпали, значит найденные значения верны.

Заключение

Как вы могли убедиться найти мощность цепи или её участка совсем несложно, неважно речь идёт о постоянке или переменке. Важнее правильно определить общее сопротивление, ток и напряжение. Кстати этих знаний уже достаточно для правильного определения параметров схемы и подбора элементов – на сколько ватт подбирать резисторы, сечения кабелей и трансформаторов. Также будьте внимательны при расчёте S полной при вычислении подкоренного выражения. Стоит добавить лишь то, что при оплате счетов за коммунальные услуги мы оплачиваем за киловатт-часы или кВт/ч, они равняются количеству мощности, потребленной за промежуток времени. Например, если вы подключили 2 киловаттный обогреватель на пол часа, то счётчик намотает 1 кВт/ч, а за час – 2 кВт/ч и так далее по аналогии.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

Закон Ома - физика процесса на примере движения воды. Формулы зависимости сопротивления, напряжения, силы тока и мощности

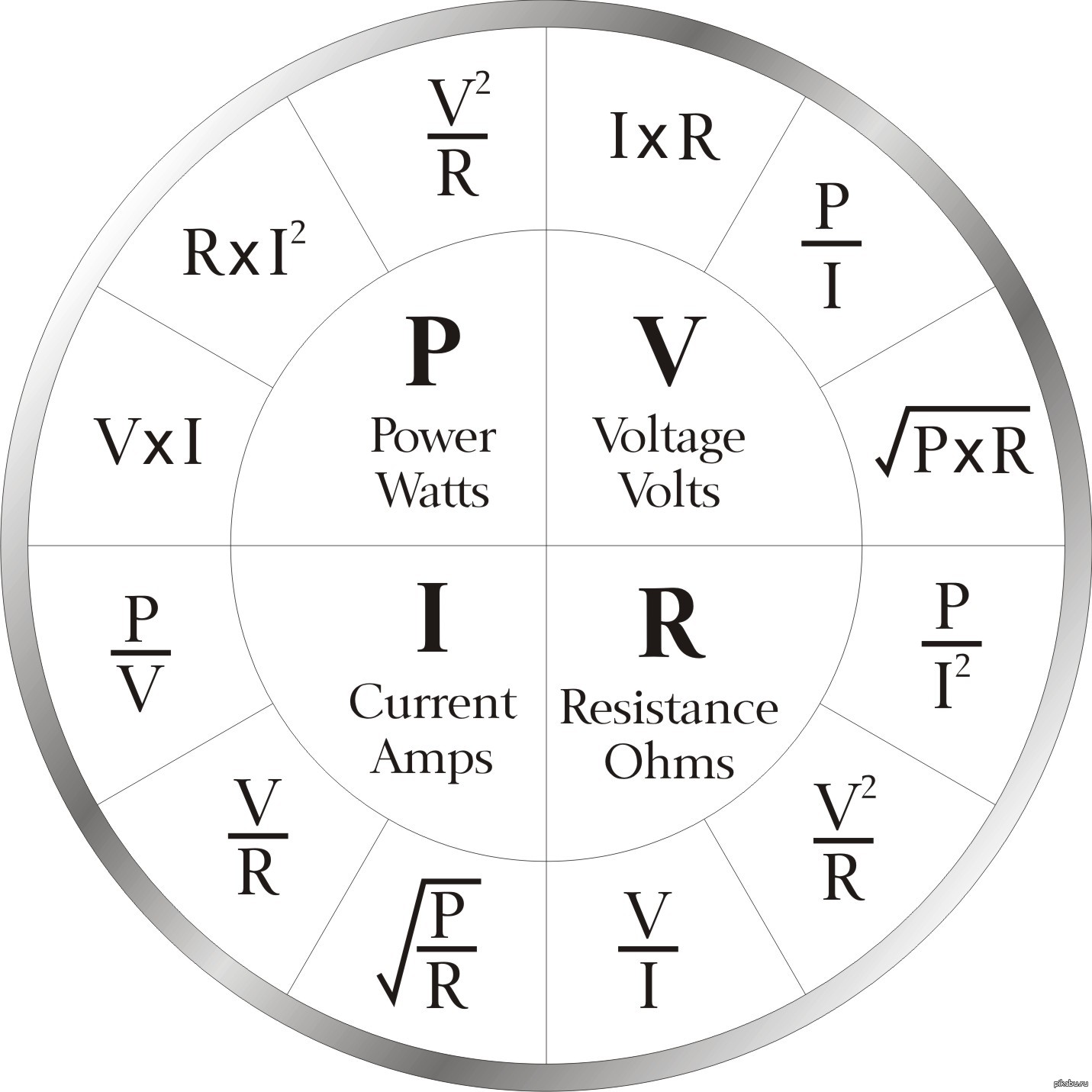

Существует всего 2 базовых формулы которые помогут вам понять взаимосвязь между силой тока(Амер), напряжением(Вольт), сопротивлением (Ом) и мощностью (Ватт).
Зная хотя бы два из перечисленных параметра вы всегда можете рассчитать два других.


ЗАКОН ОМА

Базовая формула P=I*E E=I*R
Расчет напряжения E=P/I E=I*R E=SQR(P*R)
Расчет силы тока I=P/E I=E/R I=SQR(P/R)
Расчет мощности P=I*E P=E 2 /R P=I 2 *R
Расчет сопротивления R=E 2 /P R=E/I R=P/I 2
P - Мощность (Ватт)
E - Напряжение (Вольт)
I - Сила тока (Ампер)
R - Электрическое сопротивление (Ом)
SQR - квадратный корень




Для справки:

Мы используем переменную E для обозначения напряжения, иногда вы можете встретить  обозначение V для напряжения. Не дайте себя запутать названиям переменных.

Изменение сопротивления:

На следующей схеме вы видите разность сопротивлений между системами изображенными на правой и левой стороне рисунка. Сопротивление давлению воды в кране противодействует задвижка, в зависимости от степени открытия задвижки изменяется сопротивление.

Сопротивление в проводнике изображено в виде сужения проводника, чем более узкий проводник тем больше он противодействует прохождению тока.

Вы можете заметить что на правой и на левой стороне схемы напряжение и давление воды одинаково.

Вам необходимо обратить внимание на самый важный факт.

В зависимости от сопротивления  увеличивается и уменьшается сила тока.

Слева при полностью открытой задвижке мы видим самый большой поток воды. И при самом низком сопротивлении, видим самый большой поток электронов (Ампераж) в проводнике.

Справа задвижка закрыта намного больше и поток воды тоже стал намного больше.

ужение проводника тоже уменьшилось вдвое, я значит вдвое увеличилось сопротивление протеканию тока. Как мы видим через проводник из за выского сопротивления протекает в два раза меньше электронов.


Для справки

Обратите внимание что сужение проводника изображенное на схеме используется только для примера сопротивления протеканию тока. В реальных условиях сужения проводника не сильно влияет на протекающий ток. Значительно большее сопротивление могут оказывать полупроводники и диэлектрики.

Сужающийся проводник на схеме изображен лишь для примера, для понимания сути происходящего процесса.

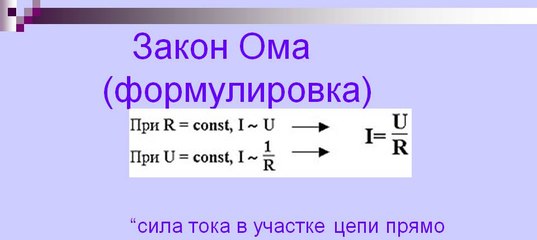

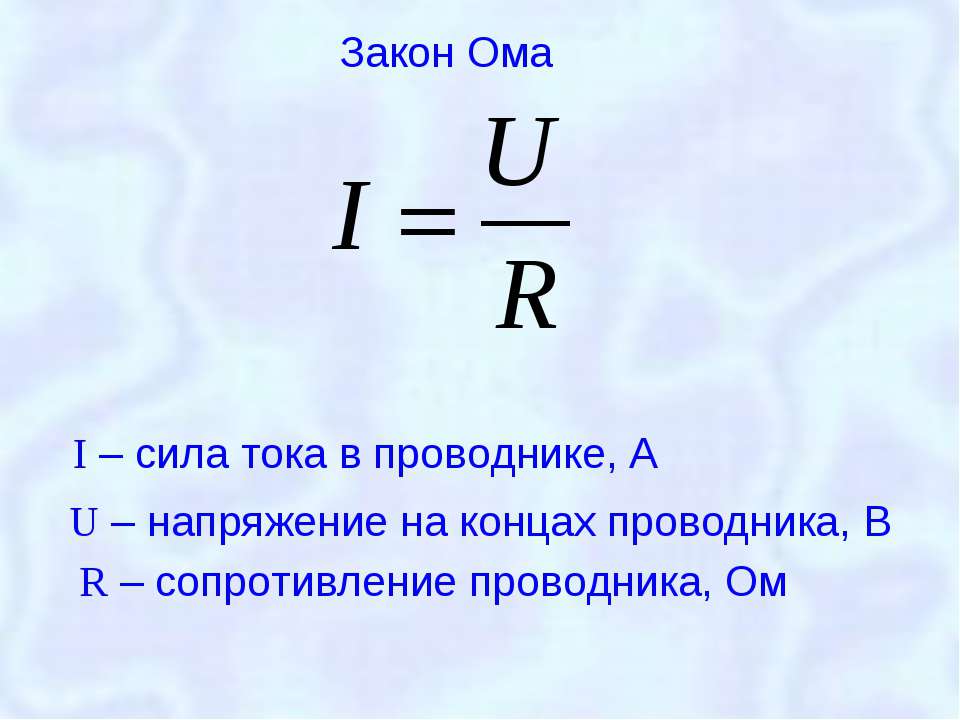

Формула закона Ома - зависимость сопротивления и силы тока

I = E/R

Как вы видите из формулы, сила тока обратнапропорциональна сопротивлению цепи.

Больше сопротивление = Меньше ток



* при условии что напряжение постоянно.


Изменение напряжения.

На изображенной схеме во всех системах сопротивление имеет одинаковую величину.
В этот раз на картинке изменяется сопротивление/давление.

Вы можете увидеть что при увеличении напряжения приводит к увеличению протекающего тока даже при постоянном сопротивлении.

Формула закона Ома - зависимость напряжения и силы тока

I = E/R

Обратите внимание что сила тока протекающего в проводнике прямопропорциональна напряжению.

Больше напряжение = Больше сила тока



* при условии что сопротивление постоянно.


Математический рассчет


Рассмотрим пример.
У нас есть аккумуляторная батарея с напряжением питания 12 Вольт. К ней напрямую подключен резистор (сопротивление) 10 Ом. Для того что бы рассчитать какая мощность приложена к нашему резистору, можно воспользоваться формулой.

P = E2/R
P = 122/10
P = 144/10.
P = 14.4 watts

Мощность рассеиваемая на резисторе состовляет 14,4 Ватта.

Если вы хотите определить величину тока протекающего через проводник, мы используем другую формулу

I = E/R
I = 12/10
I = 1.2 amps

Сила тока протекающего через цепь составляет 1,2 Ампера
----------------
Калькуляторы зависимости напряжения, силы тока и сопротивления.


1. Калькулятор рассеиваемой мощности  и протекающей силы тока в зависимости от сопротивления и приложенного напряжения.




Демо закона Ома в реальном времени.

Для справки
В данном примере вы можете увеличивать напряжение и сопротивление цепи. Данные изменения в реальном времени будут изменять силу тока протекающего в цепи и мощность рассеиваемую на сопротивлении.

Если рассматривать аудио системы - вы должны помнить что усилитель выдает определенное напряжение на определенную нагрузку (сопротивление). Соотношение двух этих величин определяет мощность.
Усилитель может выдать ограниченную величину напряжения в зависимости от внутреннего блока питания и источника тока. Так же точно ограничена и мощность которую может подать усилитель на определенную нагрузку (к примеру 4 Ома).
Для того что бы получить больше мощности, вы можете подключить к усилителю нагрузку с меньшим сопротивлением (к примеру 2 Ома). Учтите что при использовании нагрузки с меньшим сопротивлением - скажем в два раза (было 4 Ома, стало 2 Ома) - мощность тоже возрастет в два раза.(при условии что данную мощность может обеспечить внутренний блок питания и источник тока).
Если мы возьмем для примера моно усилитель мощностью 100 Ватт на нагрузку 4 Ома, зная что он может выдать напряжение не более 20 Вольт на нагрузку.
Если вы поставите на нашем калькуляторе бегунки
Напряжение 20 Вольт
Сопротивление 4 Ома
Вы получите
Мощность 100 Ватт

Если вы сдвинете бегунок сопротивления на величину 2 Ома, вы увидите как мощность удвоится и составит 200 Ватт.

В общем примере источником тока является аккумуляторная батарея (а не усилитель звука) но зависимости силы тока, напряжения, сопротивления и сопротивления одинаковы во всех цепях.




формула, расчёт силы тока, напряжения и сопротивления

Безаварийная работа устройства зависит от соответствия технических характеристик прибора нормам питающей сети. Зная напряжение, сопротивление и силу тока в цепи, электрик поймёт, как найти мощность. Формула расчёта важного параметра зависит от свойств сети, в которую подключается потребитель.

Труд электричества

Механические устройства и электрические приборы предназначены для выполнения работы. Согласно второму закону Ньютона, кинетическая энергия, которая воздействует на материальную точку в течение определённого промежутка времени, совершает полезное действие. В электродинамике поле, созданное разностью потенциалов, переносит заряды на участке электрической цепи.

Объём, производимой током работы, зависит от интенсивности электричества. В середине XIX века Д. П. Джоуль и Э. Х. Ленц решали одинаковую проблему. В проводимых опытах кусок проволоки с высоким сопротивлением разогревался, когда через него пропускался ток. Учёных интересовал вопрос, как вычислить мощность цепи. Для понимания процесса, происходящего в проводнике, следует ввести следующие определения:

  • P — мощность.
  • A — работа, совершаемая зарядом в электрической цепи.
  • U — падение напряжения в проводнике.
  • I — сила тока.
  • Q — количество электрических зарядов, переносимых в единицу времени.

Мощность — это работа, производимая током в проводнике за какой-то временной период. Утверждение описывает формула: P = A ∕ ∆t.

На участке цепи разность потенциалов в точках a и b совершает работу по перемещению электрических зарядов, которая определяется уравнением: A = U ∙ Q. Ток представляет собой суммарный заряд, прошедший в проводнике за единицу времени, что математически выражается соотношением: U ∙ I = Q ∕ ∆t. После преобразований получается формула мощности электрического тока: P = A ∕ ∆t = U ∙ Q ∕ ∆t = U ∙ I. Можно утверждать, что в цепи проводится работа, которая зависит от мощности, определяемой током и напряжением на контактах подключённого электрического устройства.

Производительность постоянного тока

В линейной цепи без конденсаторов и катушек индуктивности соблюдается закон Ома. Немецкий учёный обнаружил взаимосвязь тока и напряжения от сопротивления цепи. Открытие выражается уравнением: I = U ∕ R. При известном значении сопротивления нагрузки мощность вычисляется двумя способами: P = I ² ∙ R или P = U ² ∕ R.

Если ток в цепи течёт от плюса к минусу, то энергия сети поглощается потребителем. Такой процесс проистекает при зарядке аккумуляторной батареи. Если движение тока совершается в противоположном направлении, то мощность отдаётся в электрическую цепь. Так происходит в случае питания сети от работающего генератора.

Мощность переменной сети

Расчёт переменных цепей отличается от вычисления параметра производительности в линии постоянного тока. Это связано с тем, что напряжение и ток изменяются во времени и по направлению.

В цепи со сдвигом фаз тока и напряжения, рассматриваются следующие виды мощности:

  1. Активная.
  2. Реактивная.
  3. Полная.

Активный компонент

Активная часть полезной мощности учитывает скорость невозвратного преобразования электричества в тепловую или магнитную энергию. В линии тока с одной фазой активная составляющая вычисляется по формуле: P = U ∙ I ∙ cos ϕ.

В международной системе единиц СИ величина производительности измеряется в ваттах. Угол ϕ определяет смещение напряжения по отношению к току. В трёхфазной цепи активная часть складывается из суммы мощностей каждой отдельной фазы.

Реверсивные потери

Для работы конденсаторов, катушек индуктивности, обмоток электродвигателей затрачивается сила сети. Из-за физических свойств таких устройств энергия, которая определяется реактивной мощностью, возвращается в цепь. Величина отдачи рассчитывается при помощи уравнения: V = U ∙ I ∙ sin ϕ.

Единицей измерения принят ватт. Возможно использование внесистемной меры подсчёта var, название которой составлено из английских слов volt, amper, reaction. Перевод на русский язык соответственно означает «вольт», «ампер», «обратное действие».

Если напряжение опережает ток, то смещение фаз считается больше нуля. В противном случае сдвиг фаз отрицательный. В зависимости от значения sin ϕ реактивная составляющая носит положительный или отрицательный характер. Присутствие в цепи индуктивной нагрузки позволяет говорить о реверсивной части больше нуля, а подключённый прибор потребляет энергию. Использование конденсаторов делает реактивную производительность минусовой, и устройство добавляет энергию в сеть.

Во избежание перегрузок и изменения установленного коэффициента мощности в цепи устанавливаются компенсаторы. Такие меры снижают потери электроэнергии, понижают искажения формы тока и позволяют использовать провода меньшего сечения.

В полную силу

Полная электрическая мощность определяет нагрузку, которую потребитель возлагает на сеть. Активная и реверсивная составляющие объединяются с полной мощностью уравнением: S = √ (P ² + V ²).

С индуктивной нагрузкой показатель V ˃ 0, а использование конденсаторов делает V ˂ 0. Отсутствие конденсаторов и катушек индуктивности делает реактивную часть равной нулю, что возвращает формулу к привычному виду: S = √ (P ² + V ²) = √ (P ² + 0) = √ P ² = P = U ∙ I. Полная мощность измеряется внесистемной единицей «вольт-ампер». Сокращённый вариант — В ∙ А.

Критерий полезности

Коэффициент мощности характеризует потребительскую нагрузку с точки зрения присутствия реактивной части работы. В физическом смысле параметр определяет сдвиг тока от приложенного напряжения и равен cos ϕ. На практике это означает количество тепла, выделяемого на соединительных проводниках. Уровень нагрева способен достигать существенных величин.

В энергетике коэффициент мощности обозначается греческой буквой λ. Диапазон изменения от нуля до единицы или от 0 до 100%. При λ = 1 подаваемая потребителю энергия расходуется на работу, реактивная составляющая отсутствует. Значения λ ≤ 0,5 признаются неудовлетворительными.

Безотказная работа приборов в электрической линии обусловлена правильным расчётом технических параметров. Найти мощность тока в цепи помогает набор формул, выведенных из законов Джоуля — Ленца и Ома. Принципиальная схема, грамотно составленная с учётом особенностей применяемых устройств, повышает производительность электросети.

Формула тока. Как найти ток. Вычисляем и определяем ток по формуле закона Ома.







Тема: Как вычислить ток по формуле. Находим силу тока по формуле Ома и мощности.



Основополагающей формулой для нахождения силы тока является классический закон Ома, который гласит, что сила тока равна напряжение деленное на сопротивление. И эта основополагающая формула любого электрика и электроника, которая постоянно используется для быстрого вычисления силы тока той или иной цепи. Из любых двух известных величин закона Ома (это ток, напряжение и сопротивление) всегда можно найти третью. В случае нахождения напряжения мы перемножаем ток на сопротивление, ну а при вычислении тока или сопротивления всегда напряжение делим на ту величину, которая известная (сила тока или сопротивление).



Стоит сказать, что данная формула тока подходит как для переменного, так и для постоянного тока. Хотя для переменного имеются некоторые нюансы. А именно: это случаи, когда мы используем активную нагрузку (нагреватели, лампочки). Формула тока показывает зависимость напряжения, сопротивления, и собственно силы тока.



Поскольку немаловажной характеристикой, используемой в области электричества, является также электрическая мощность, то для нахождения силы тока применять можно и её. Электрическая мощность, это произведение силы тока на напряжение. И чтобы найти силу тока необходимо мощность поделить на известное напряжение. Например, нам известна мощность нагревательного элемента, которая равна 880 Вт. Мы также знаем напряжение, что будет подаваться на него, равное 220 В. Нам нужно найти силу тока, которая будет протекать по цепи питания данного нагревателя. Для этого мы просто 880 ватт делим на 220 вольт, что даст на силу тока в 4 ампера.









Теперь как можно вычислить по формуле тока (по закону Ома) этот самый ток зная напряжение и сопротивление. Итак, у нас всё то же напряжение 220 вольт, и есть тот же нагревательный элемент. Мы мультиметром, тестером измеряем сопротивление элемента (у нагревателя с мощностью 880 ватт и рассчитанного на напряжение 220 вольт оно будет 55 ом). И что бы найти силу тока мы напряжение 220 вольт делим на сопротивление нагревателя 55 ом, в итоге получаем всю ту же силу тока в 4 ампера.



Просто нужно хорошо запомнить эти две формулы тока (его нахождение через мощность и через сопротивление с известным напряжением). Тогда вы быстро и без труда в голове сможете вычислять как силу тока электрической цепи, так и любые другие электрические величины (напряжение, сопротивление, мощность).





Ну, а если вы больше практик, тогда просто берите в руки измерители и меряйте. Напомню, напряжение мы измеряем параллельным прикладыванием щупов тестера, мультиметра к контактам, на которых будет измерять величину разности потенциалов. Силу тока же мы меряем уже путем разрыва цепи, где нужно измерить силу тока, то есть разрываем электрическую цепь в начале (поближе к источнику питания) и между этим разрывом подсоединяем щупы нашего измерителя тока (амперметра). Не забывайте, что переменный ток должен соответствовать своему положению на переключателе тестера, а постоянный своему месту (иначе вы получите неверные значения измеряемого тока).

P.S. Для лучшего запоминания закона Ома вы просто держите в голове, что при делении напряжение всегда в верху, то есть если по закону Ома мы находим напряжение, то перемножаем ток на сопротивление, ну в двух других случаях (при нахождении сопротивления или тока) мы всегда напряжение делим на известную величину, получая вторую, которая ранее была неизвестна.



Как вычислить мощность тока - Морской флот

Прежде чем рассматривать электрическую мощность, следует определиться, что же представляет собой мощность вообще, как физическое понятие. Обычно, говоря об этой величине, подразумевается определенная внутренняя энергия или сила, которой обладает какой-либо объект. Это может быть мощность устройства, например, двигателя или действия (взрыв). Ее не следует путать с силой, поскольку это различные понятия, хотя и находящиеся в определенной зависимости между собой. Любые физические действия совершаются под влиянием силы. С ее помощью проделывается определенный путь, то есть выполняется работа. В свою очередь, работа А, проделанная в течение определенного времени t, составит значение мощности, выраженное формулой: N = A/t (Вт = Дж/с).

Другое понятие мощности связано со скоростью преобразования энергии той или иной системы. Одним из таких преобразований является мощность электрического тока, с помощью которой также выполняется множество различных работ. В первую очередь она связана с электродвигателями и другими устройствами, выполняющими полезные действия.

Что такое мощность электрического тока

Мощность тока связана сразу с несколькими физическими величинами. Напряжение (U) представляет собой работу, затрачиваемую на перемещение 1 кулона. Сила тока (I) соответствует количеству кулонов, проходящих за 1 секунду. Таким образом, ток, умноженный на напряжение (I x U), соответствует полной работе, выполненной за 1 секунду. Полученное значение и будет мощностью электрического тока.

Приведенная формула мощности тока показывает, что мощность находится в одинаковой зависимости от силы тока и напряжения. Отсюда следует, что одно и то же значение этого параметра можно получить за счет большого тока и малого напряжения и, наоборот, при высоком напряжении и малом токе. Это свойство позволяет передавать электроэнергию на дальние расстояния от источника к потребителям. В процессе передачи ток преобразуется с помощью трансформаторов, установленных на повышающих и понижающих подстанциях.

Существует два основных вида электрической мощности – активная и реактивная. В первом случае происходит безвозвратное превращение мощности электрического тока в механическую, световую, тепловую и другие виды энергии. Для нее применяется единица измерения – ватт. 1Вт = 1В х 1А. На производстве и в быту используются более крупные значения – киловатты и мегаватты.

К реактивной мощности относится такая электрическая нагрузка, которая создается в устройствах за счет индуктивных и емкостных колебаний энергии электромагнитного поля. В переменном токе эта величина представляет собой произведение, выраженное следующей формулой: Q = U х I х sin(угла). Синус угла означает сдвиг фаз между рабочим током и падением напряжения. Q является реактивной мощностью, измеряемой в Вар – вольт-ампер реактивный. Данные расчеты помогают эффективно решить вопрос, как найти мощность электрического тока, а формула, существующая для этого, позволяет быстро выполнить вычисления.

Обе мощности можно наглядно рассмотреть на простом примере. Какое-либо электротехническое устройство оборудовано нагревательными элементами – ТЭНами и электродвигателем. Для изготовления ТЭНов используется материал, обладающий высоким сопротивлением, поэтому при прохождении по нему тока, вся электрическая энергия преобразуется в тепловую. Данный пример очень точно характеризует активную электрическую мощность.

Что касается электродвигателя, то внутри него расположена медная обмотка, обладающая индуктивностью, которая, в свою очередь, обладает эффектом самоиндукции. Благодаря этому эффекту, происходит частичный возврат электричества обратно в сеть. Возвращаемая энергия характеризуется небольшим смещением в параметрах напряжения и тока, оказывая негативное влияние на электрическую сеть в виде дополнительных перегрузок.

Такие же свойства имеют и конденсаторы из-за своей электрической емкости, когда накопленный заряд отдается обратно. Здесь также смещаются значения тока и напряжения, только в противоположном направлении. Данная энергия индуктивности и емкости, со смещением по фазе относительно значений действующей электросети, как раз и есть реактивная электрическая мощность. Благодаря противоположному эффекту индуктивности и емкости в отношении сдвига фазы, становится возможным выполнить компенсацию реактивной мощности, повышая, тем самым, эффективность и качество электроснабжения.

По какой формуле вычисляется мощность электрического тока

Правильное и точное решение вопроса чему равна мощность электрического тока, играет решающую роль в деле обеспечения безопасной эксплуатации электропроводки, предупреждения возгораний из-за неправильно выбранного сечения проводов и кабелей. Мощность тока в активной цепи зависит от силы тока и напряжения. Для измерения силы тока существует прибор – амперметр. Однако не всегда возможно воспользоваться этим прибором, особенно когда проект здания еще только составляется, а электрической цепи просто не существует. Для таких случаев предусмотрена специальная методика проведения расчетов. Силу тока можно определить по формуле при наличии значений мощности, напряжения сети и характера нагрузки.

Существует формула мощности тока, применительно к постоянным значениям силы тока и напряжения: P = U x I. При наличии сдвига фаз между силой тока и напряжением, для расчетов используется уже другая формула: P = U x I х cos φ. Кроме того, мощность можно определить заранее путем суммирования мощности всех приборов, которые запланированы к вводу в эксплуатацию и подключению к сети. Эти данные имеются в технических паспортах и руководствах по эксплуатации устройств и оборудования.

Таким образом, формула определения мощности электрического тока позволяет вычислить силу тока для однофазной сети: I = P/(U x cos φ), где cos φ представляет собой коэффициент мощности. При наличии трехфазной электрической сети сила тока вычисляется по такой же формуле, только к ней добавляется фазный коэффициент 1,73: I = P/(1,73 х U x cos φ). Коэффициент мощности полностью зависит от характера планируемой нагрузки. Если предполагается использовать лишь лампы освещения или нагревательные приборы, то он будет составлять единицу.

При наличии реактивных составляющих в активных нагрузках, коэффициент мощности уже считается как 0,95. Данный фактор обязательно учитывается в зависимости от того, какой тип электропроводки используется. Если приборы и оборудование обладают достаточно высокой мощностью, то коэффициент составит 0,8. Это касается сварочных аппаратов, электродвигателей и других аналогичных устройств.

Для расчетов при наличии однофазного тока значение напряжения принимается 220 вольт. Если присутствует трехфазный ток, расчетное напряжение составит 380 вольт. Однако с целью получения максимально точных результатов, необходимо использовать в расчетах фактическое значение напряжения, измеренное специальными приборами.

От чего зависит мощность тока

Мощность тока, различных приборов и оборудования зависит сразу от двух основных величин – силы тока и напряжения. Чем выше ток, тем больше значение мощности, соответственно, при повышении напряжения, мощность также возрастает. Если напряжение и сила тока увеличиваются одновременно, то мощность электрического тока будет возрастать как произведение той и другой величины: N = I x U.

Очень часто возникает вопрос, в чем измеряется мощность тока? Основной единицей измерения этой величины является 1 ватт (Вт). Таким образом, 1 ватт является мощностью устройства, потребляющего ток силой в 1 ампер, при напряжении 1 вольт. Подобной мощностью обладает, например, лампочка от обычного карманного фонарика.

Расчетное значение мощности позволяет точно определить расход электрической энергии. Для этого необходимо взять произведение мощности и времени. Сама формула выглядит так: W = IUt где W является расходом электроэнергии, произведение IU – мощностью, а t – количеством отработанного времени. Например, чем больше продолжается работа электрического двигателя, тем большая работа им совершается. Соответственно возрастает и потребление электроэнергии.

Наверное, каждый кто делал или делает ремонт электрики сталкивался с проблемой определения той или иной электрической величины. Для кого-то это становится настоящим камнем преткновения, а для кого-то все предельно ясно и каких-либо сложностей при определении той или иной величины нет. Данная статья посвящена именно первой категории – то есть для тех, кто не очень силен в теории электрических цепей и тех показателей, которые для них характерны.

Итак, для начала вернемся немного в прошлое и постараемся вспомнить школьный курс физики, касательно электрики. Как мы помним, основные электрические величины определяются на основании всего одного закона – закона Ома. Именно этот закон является базой проведения абсолютно для любых расчетов и имеет вид:

Отметим, что в данном случае речь идет о расчете самой простейшей электрической цепи, которая выглядит следующим образом:

Подчеркнем, что абсолютно любой расчет ведется именно посредством этой формулы. То есть путем не сложных математических вычислений можно определить ту или иную величину зная при этом два иных электрических параметра. Как бы там ни было, наш ресурс призван упростить жизнь тому кто делает ремонт, а поэтому мы упростим решение задачи определения электрических параметров, вывив основные формулы и предоставив возможность произвести расчет электрических цепей онлайн.

Как узнать ток зная мощность и напряжение?

В данном случае формула вычисления выглядит следующим образом:

Расчет силы тока онлайн:

(Не целые числа вводим через точку. Например: 0.5)

Как узнать напряжение зная силу тока?

Для того, чтобы узнать напряжение, зная при этом сопротивление потребителя тока можно воспользоваться формулой:

Расчет напряжения онлайн:

Если же сопротивление неизвестно, но зато известна мощность потребителя, то напряжение вычисляется по формуле:

Определение величины онлайн:

Как рассчитать мощность зная силу тока и напряжения?

Здесь необходимо знать величины действующего напряжения и действующей силы тока в электрической цепи. Согласно формуле предоставленной выше, мощность определяется путем умножения силы тока на действующее напряжение.

Расчет цепи онлайн:

Как определить потребляемую мощность цепи имея тестер, который меряет сопротивление?

Этот вопрос был задан в комментарие в одном из материалов нашего сайта. Поспешим дать ответ на этот вопрос. Итак, для начала измеряем тестером сопротивление электроприбора (для этого достаточно подсоединить щупы тестера к вилке шнура питания). Узнав сопротивление мы можем определить и мощность, для чего необходимо напряжение в квадрате разделить на сопротивление.

Формула расчета сечения провода и как определяется сечение провода

Довольно много вопросов связано с определением сечения провода при построении электропроводки. Если углубиться в электротехническую теорию, то формула расчета сечения имеет такой вид:

Конечно же, на практике, такой формулой пользуются довольно редко, прибегая к более простой схеме вычислений. Эта схема довольно проста: определяют силу тока, которая будет действовать в цепи, после чего согласно специальной таблице определяют сечение. Более детально по этому поводу можно почитать в материале – «Сечение провода для электропроводки»

Приведем пример. Есть бойлер мощностью 2000 Вт, какое сечение провода должно быть, чтобы подключить его к бытовой электропрводке? Для начала определим силу тока, которая будет действовать в цепи:

Как видим, сила тока получается довольно приличной. Округляем значение до 10 А и обращаемся к таблице:

Таким образом, для нашего бойлера потребуется провод сечением 1,7 мм. Для большей надежности используем провод сечением 2 или 2,5 мм.

Рекомендуем ознакомиться:

Определение

Мощность – это скалярная величина. В общем случае она равна отношению выполненной работы ко времени:

P=dA/dt

Простыми словами эта величина определяет, как быстро выполняется работа. Она может обозначаться не только буквой P, но и W или N, измеряется в Ваттах или киловаттах, что сокращенно пишется как Вт и кВт соответственно.

Электрическая мощность равна произведению тока на напряжение или:

P=UI

Как это связано с работой? U – это отношение работы по переносу единичного заряда, а I определяет, какой заряд прошёл через провод за единицу времени. В результате преобразований и получилась такая формула, с помощью которой можно найти мощность, зная силу тока и напряжение.

Формулы для расчётов цепи постоянного тока

Проще всего посчитать мощность для цепи постоянного тока. Если есть сила тока и напряжение, тогда нужно просто по формуле, приведенной выше, выполнить расчет:

P=UI

Но не всегда есть возможность найти мощность по току и напряжению. Если вам они не известны – вы можете определить P, зная сопротивление и напряжение:

P=U 2 /R

Также можно выполнить расчет, зная ток и сопротивление:

P=I 2 *R

Последними двумя формулами удобен расчёт мощности участка цепи, если вы знаете R элемента I или U, которое на нём падает.

Для переменного тока

Однако для электрической цепи переменного тока нужно учитывать полную, активную и реактивную, а также коэффициент мощности (соsФ). Подробнее все эти понятия мы рассматривали в этой статье: https://samelectrik.ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Отметим лишь, что чтобы найти полную мощность в однофазной сети по току и напряжению нужно их перемножить:

S=UI

Результат получится в вольт-амперах, чтобы определить активную мощность (ватты), нужно S умножить на коэффициент cosФ. Его можно найти в технической документации на устройство.

P=UIcosФ

Для определения реактивной мощности (вольт-амперы реактивные) вместо cosФ используют sinФ.

Q=UIsinФ

Или выразить из этого выражения:

И отсюда вычислить искомую величину.

Найти мощность в трёхфазной сети также несложно, для определения S (полной) воспользуйтесь формулой расчета по току и фазному напряжению:

А зная Uлинейное:

1,73 или корень из 3 – эта величина используется для расчётов трёхфазных цепей.

Тогда по аналогии чтобы найти P активную:

Определить реактивную мощность можно:

На этом теоретические сведения заканчиваются и мы перейдём к практике.

Пример расчёта полной мощности для электродвигателя

Мощность у электродвигателей бывает полезная или механическая на валу и электрическая. Они отличаются на величину коэффициента полезного действия (КПД), эта информация обычно указана на шильдике электродвигателя.

Отсюда берём данные для расчета подключения в треугольник на Uлинейное 380 Вольт:

Тогда найти активную электрическую мощность можно по формуле:

P=Pна валу/n=160000/0,94=170213 Вт

Теперь можно найти S:

Именно её нужно найти и учитывать, подбирая кабель или трансформатор для электродвигателя. На этом расчёты окончены.

Расчет для параллельного и последовательного подключения

При расчете схемы электронного устройства часто нужно найти мощность, которая выделяется на отдельном элементе. Тогда нужно определить, какое напряжение падает на нём, если речь идёт о последовательном подключении, или какая сила тока протекает при параллельном включении, рассмотрим конкретные случаи.

Здесь Iобщий равен:

На каждом резисторе R1 и R2, так как их сопротивление одинаково, напряжение падает по:

И выделяется по:

Pна резисторе=UI=6*0,6=3,6 Ватта

Тогда при параллельном подключении в такой схеме:

Сначала ищем I в каждой ветви:

И выделяется на каждом по:

Или через общее сопротивление, тогда:

Все расчёты совпали, значит найденные значения верны.

Заключение

Как вы могли убедиться найти мощность цепи или её участка совсем несложно, неважно речь идёт о постоянке или переменке. Важнее правильно определить общее сопротивление, ток и напряжение. Кстати этих знаний уже достаточно для правильного определения параметров схемы и подбора элементов – на сколько ватт подбирать резисторы, сечения кабелей и трансформаторов. Также будьте внимательны при расчёте S полной при вычислении подкоренного выражения. Стоит добавить лишь то, что при оплате счетов за коммунальные услуги мы оплачиваем за киловатт-часы или кВт/ч, они равняются количеству мощности, потребленной за промежуток времени. Например, если вы подключили 2 киловаттный обогреватель на пол часа, то счётчик намотает 1 кВт/ч, а за час – 2 кВт/ч и так далее по аналогии.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Также читают:

Формула электрического сопротивления для новичков

Не у всех хорошо ладится с физикой, а особенно когда дело доходит до решения задач. Но как говорят все учителя: «Учить и понимать — разные вещи». Так давайте лучше один раз  во всём разберёмся, чем просто заучить непонятный текст, при этом не зная, как его применить. Ну и ответим на главный вопрос  Как рассчитать сопротивление, и как найти мощность тока.

Единицы и размерности

Начнем с того, кто придумал данный закон. Установлен Георгом Омом.

В честь его и назван — закон Ома.

Вы, наверное, слышали такое понятие, как единица (СИ). В каждой физической формуле она присутствует. В законе Ома её очень легко запомнить, т.к. его фамилия и является единицей сопротивления и обозначается «Ом».

Какие существуют виды сопротивлений

Их немного, одно из которых мы уже разобрали:

  • омическое;
  • активное;
  • индуктивное;
  • ёмкостное.

Формулы расчёта электрического сопротивления для переменного тока простыми словами.

К сожалению, наш друг-физик решил не идти нам навстречу и вывел несколько формул по нахождению всех трёх величин. Электрическое сопротивление обозначается буквой R.

Но перед тем как пойти дальше, совет: всегда придумывайте какие-нибудь ассоциации, чтобы запомнилось на всю жизнь, например:

  1. R (сопротивление). Можете запомнить что R, как рюмка. Нужно сопротивляться, чтобы не выпить ещё одну рюмку.
  2. I (сила тока). Латинская «I», как проводок, по которому идёт ток.
  3. U (напряжение). Эта буква, как дуга. И напряжение разносится с одного конца на другой по дуге.

Ну и, конечно, формула закона Ома для участка цепи.

  1. R=U/I  т.е., чтобы найти сопротивление(рюмку) надо напряжение (дугу) разделить на ток (проводок).
  2. U=IR, хотите найти напряжение (дугу), умножьте проводок на рюмку.
  3. I=U/R чтобы найти чему равен проводок, нужно напряжение разделить на сопротивление.

Ну а теперь главное, для чего мы все здесь собрались: «Зачем нужен этот закон? Что он даёт?»

Представьте перед собой электрическую цепь, по которой проходит ток, напряжение и сопротивление. И встаёт вопрос, как понять где что и в каких размерах. Для этого вывели формулу.

Также не забывате, если вдруг вас спросят от чего зависит сопротивление — отвечайте: » От напряжения и мощности».

Формула активного сопротивления

Ну что сказать? Придется запастись терпением и потратить время на все эти законы и определения.

Но к счастью, активное сопротивление, так и осталось большой буквой R. Просто немного поменялась формула и ее предназначение.

Подключим к нашей цепи проводник. Проводником может выступать лампа.

Понятно, что по нему тоже будет проходить ток. Это как танец «волна». Все 5 человек берутся за руки и начинают по очереди создавать колебания. Сопротивление уже известно на всех. Так же и здесь.

Мы ищем полное сопротивление. Обозначается большой буквой Z.

Если посмотреть, то можно найти сходство танца «волны» с этой буквой. Так и запомните.

Формула, как рассчитать силу тока:

I=U/Z

О том, как найти общее сопротивление мы поговорим ниже.

Формула индуктивного сопротивления

Боюсь, что когда вы увидите данную формулу, то она вам точно не понравится. Но нет слова «не хочу», есть слово «надо».

Начнем с обозначения:

  • XL (индуктивное сопротивление). Прямо как размер в одежде. Но почему именно так? L — это цепь переменного тока;
  • f — частота, в Гц;
  • сопротивление с частотой взаимосвязаны, так, если возрастает одно — увеличивается и другое;
  • единица СИ индуктивного сопротивления: [XL] = Ом;
  • запомните, что индуктивное сопротивление отличается от омического тем, что у первого нет потери мощности;
  • XL=2π×f×L;
  • формула расчета мощности по напряжению: P = U×I;
  • мощность электрического тока вычисляется в Ватах.

Формула ёмкостного сопротивления Xc

Ёмкостное сопротивление — это проводник, который подключен к цепи. Он не имеет сопротивление, но есть ёмкость. Обозначается это ёмкостное сопротивление буквами Xc.

Единица измерения сопротивления неизменно остается Ом.



  • Xc = 1/ωC;
  • ω — циклическая частота;
  • С — ёмкость.

Формула полного сопротивления

Как говорилось выше — полное сопротиление что-то на подобии танца «волны». Нужно узнать R (сопротивление) всех.

Чтобы определить полное сопротивление цепи:

R = R1 +R2 (проводников может быть несколько).

Теперь, если у вас спросят как определить общее сопротивление цепи, вы знаете что делать.

Что такое вольтамперная характеристика

Какое страшное название. Глаза боятся, а голова запоминает.

Говоря простыми словами, это когда напряжение находится в зависимости от тока, протекающего в электрической цепи.

Также, такую характеристику подразделяют на линейную и нелинейную. В чем разница и что это вообще такое?

  1. Линейная, так же, как и нелинейная — это цепь.
  2. Линейная цепь — это та, которая содержит элементы напряжения и тока, от которых зависит сопротивление.
  3. У нелинейной элементами является зависимость напряжения на зажимах. Она не подчиняется закону Ома.

Формула электрического сопротивления по свойсвам среды: научный подход

  • Сущесвует такое понятие как удельное сопротивление. Это способность материала припятствовать прохождению электрического тока.

  • Существует таблица металлов, где указаны эти силы сопротивления.

Формула:

  • R = p×L/S;
  • R — электрическое сопротивление;
  • p — удельное сопротивление;
  • S — площадь.

Для вычисления сопротивления вы можете воспользоваться специальным калькулятором, который можно найти в интернете.

Учитесь, узнавайте много нового. И понимайте пройденный материал.

Мощность и энергия | Клуб электроники

Энергетика и энергетика | Клуб электроники

Мощность | Рассчитать | Перегрев | Энергия

Следующая страница: AC, DC и электрические сигналы

См. Также: напряжение и ток

Что такое мощность?

Мощность - это скорость использования или поставки энергии:

Мощность измеряется в ваттах (Вт)
Энергия измеряется в джоулях (Дж)
Время измеряется в секундах (с)

Электроника в основном связана с малым количеством энергии, поэтому мощность часто измеряется в милливаттах (мВт), 1 мВт = 0.001W. Например, светодиод потребляет около 40 мВт. а бипер потребляет около 100 мВт, даже лампа, такая как фонарик, потребляет всего около 1 Вт.

Типичная мощность, используемая в электрических цепях сети, намного больше, поэтому эта мощность может быть измеряется в киловаттах (кВт), 1 кВт = 1000 Вт. Например, в обычной сетевой лампе используется 60 Вт, а чайник потребляет около 3 кВт.


Расчет мощности по току и напряжению

Уравнения

Мощность = Ток × Напряжение

Есть три способа написать уравнение для мощности, тока и напряжения:

где:

P = мощность в ваттах (Вт)
V = напряжение в вольтах (В)
I = ток в амперах (A)

или:

P = мощность в милливаттах (мВт)
V = напряжение в вольтах (В)
I = ток в миллиамперах (мА)

Треугольник PIV

Вы можете использовать треугольник PIV, чтобы запомнить эти три уравнения.Используйте его так же, как треугольник закона Ома:

  • Чтобы рассчитать мощность , P : поместите палец на P, это оставляет I V, поэтому уравнение P = I × V
  • Чтобы рассчитать ток , I : положите палец на I, это оставляет P над V, поэтому уравнение I = P / V
  • Для расчета напряжения, В : поместите палец на В, это оставляет P над I, поэтому уравнение V = P / I

Усилитель довольно большой для электроники, поэтому мы часто измеряем ток в миллиамперах (мА), а мощность в милливаттах (мВт).

1 мА = 0,001 А и 1 мВт = 0,001 Вт.


Расчет мощности с использованием сопротивления

Уравнения

По закону Ома V = I × R

мы можем преобразовать P = I × V в:

где:

P = мощность в ваттах (Вт)
I = ток в амперах (A)
R = сопротивление в Ом ()
В = напряжение в вольтах (В)

Треугольники

Вы также можете использовать треугольники, чтобы помочь с этими уравнениями:



Потери мощности и перегрев

Обычно используется электроэнергия, например, зажигание лампы или двигателя.Однако электрическая энергия преобразуется в тепло всякий раз, когда ток проходит через сопротивление, и это может быть проблемой, если оно вызывает перегрев устройства или провода. В электроники эффект обычно незначителен, но если сопротивление низкое (провод или резистора номинального значения, например) ток может быть достаточно большим, чтобы вызвать проблему.

Из уравнения P = I² × R видно, что для данного Сопротивление мощность зависит от тока в квадрате , поэтому удвоение тока даст в 4 раза большую мощность.

Резисторы рассчитаны на максимальную мощность, которую они могут развить в них без повреждений, но номинальная мощность редко указывается в списках деталей, потому что подходят стандартные значения 0,25 Вт или 0,5 Вт. для большинства схем. Дополнительная информация доступна на странице резисторов.

Провода и кабели рассчитаны на максимальный ток, который они могут пропускать без перегрева. У них очень низкое сопротивление, поэтому максимальный ток относительно велик. Для получения дополнительной информации о текущий рейтинг см. на странице кабелей.


Энергия

Количество потребляемой (или поставляемой) энергии зависит от мощности и времени, в течение которого она используется:

Устройство малой мощности, работающее в течение длительного времени, может потреблять больше энергии, чем устройство высокой мощности работает непродолжительное время.

Например:
  • Лампа мощностью 60 Вт, включенная на 8 часов, потребляет 60 Вт × 8 × 3600 с = 1728 кДж.
  • Чайник мощностью 3 кВт, включенный на 5 минут, потребляет 3000 Вт × 5 × 60 с = 900 кДж.

Стандартной единицей измерения энергии является джоуль (Дж), но 1Дж - очень небольшое количество энергии для электросети. поэтому в научной работе иногда используются килоджоуль (кДж) или мегаджоуль (МДж).

Дома мы измеряем электрическую энергию в киловатт-часах (кВтч), которые часто называют просто «единицей». электричества, когда контекст ясен. 1 кВт · ч - это энергия, потребляемая электроприбором мощностью 1 кВт при включении на 1 час:

Например:
  • Лампа мощностью 60 Вт, включенная на 8 часов, потребляет 0,06 кВт × 8 = 0,48 кВт · ч.
  • Чайник мощностью 3 кВт, включенный на 5 минут, потребляет 3 кВт × 5 / 60 = 0,25 кВтч.

Возможно, вам потребуется преобразовать бытовую единицу кВтч в научную единицу энергии, джоуль (Дж):

1 кВтч = 1 кВт × 1 час = 1000 Вт × 3600 с = 3.6MJ


Следующая страница: Сигналы переменного и постоянного тока | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация.Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но не содержат никакой личной информации. Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Калькулятор

Вт | Амперы, Ом, Ватты в Ватты

С помощью нашего ватт-калькулятора вы лучше поймете, что такое закон Ватта и какова единица измерения мощности.Хотите узнать, как найти ватт? А что насчет того, что соединяет вольт, ампер, ватт и ом? Что ж, для этого нам нужно погрузиться в суть уравнения мощности!

Если вы хотите узнать, как тип тока влияет на расчет ватт в цепи, ознакомьтесь с нашим калькулятором ватт в ампер.

Как рассчитать ватт? - Уравнение Ватта

Наш калькулятор основан на двух законах, описывающих простые электрические цепи. Один из них - закон Ватта - гласит, что:

Мощность = Напряжение * Ток - в символах: P = В * I .

Это уравнение мощности, как и силовой агрегат, названо в честь Джеймса Ватта - шотландского инженера. Один ватт - это мощность, при которой работа, выполняемая за одну секунду, равна одному джоулю:

1Вт = 1Дж / 1с

В электрических цепях один ватт определяется как скорость работы, когда ток в один ампер протекает через проводник, имеющий разность электрических потенциалов (напряжение) в один вольт. :

1 Вт = 1 В * 1 А

Так что такое мощность? Мощность в электрической цепи - это скорость передачи электрической энергии в единицу времени.

Закон Ома: вольты, амперы и омы

В нашем калькуляторе ватт используется вторая формула - закон Ома. В нем говорится, что:

Напряжение = ток * сопротивление или В = I * R

Что означают эти имена?

Электрический ток - это мера количества заряда (электронов), проходящего через любую точку провода за единицу времени. Это единица СИ - ампер [А].

Сопротивление описывает силу данного провода противодействовать потоку электронов.Единица измерения сопротивления - Ом [Ом].

Напряжение - это разность электрических потенциалов между двумя точками провода. Единица измерения напряжения в системе СИ - вольт [В].

Мощность, напряжение, сопротивление, ток

С помощью уравнений Ома и Ватта вы можете вычислить четыре переменные - мощность, напряжение, сопротивление и ток. Если вам известны значения двух из этих переменных, вы можете преобразовать приведенные выше уравнения в соответствии с вашими потребностями. Ниже мы перечисляем все эти преобразования:

  1. Сопротивление:
  • R = V / I
  • R = V 2 / P
  • R = P / I 2
  1. Текущий:
  • I = V / R
  • I = P / V
  • I = √ (P / R)
  1. Напряжение:
  • V = I * R
  • V = P / I
  • В = √ (P * R)
  1. Мощность:
  • P = V * I
  • P = V 2 / R
  • P = I 2 * R

Продолжайте читать, чтобы увидеть пару примеров, где мы узнаем, как находить ватты и рассчитывать амперы из ватт и вольт!

Примеры преобразования между вольт, ампер, ватт и ом

Чтобы использовать наш калькулятор ватт, все, что вам нужно сделать, это ввести два числа, а все остальные поля будут заполнены самостоятельно.Но если вы хотите научиться рассчитывать эти вещи самостоятельно, вот несколько примеров, которые могут вам пригодиться:

Рассмотрим лампочку мощностью 60 Вт с электрическим потенциалом 120 В. Как рассчитать ампер из ватт и вольт? Найдите правильную формулу и введите числа в правильные места:

I = P / V = ​​60 Вт / 120 В = 0,5 A

Вашей лампочке требуется ток 0,5 ампер.

Рассмотрим другой пример. Резистор имеет напряжение 4 вольта и сопротивление 8 Ом.Как найти ватты? Вам нужно объединить закон Ома и закон Ватта. Тогда вы получите:

P = V 2 / R = (4V) 2 / 8Ω = 2 Вт

Хотите немного испытать себя? Воспользуйтесь калькулятором коэффициента мощности, чтобы узнать больше об уравнении мощности и мощности!

Шпаргалка по закону Ома и закону Ватта

Закон

Ома устанавливает взаимосвязь между напряжением, током и сопротивлением. Закон Ватта устанавливает взаимосвязь между мощностью, напряжением и током.

Калькулятор закона Ома и закона Ватта


Быстрый старт

  1. Введите любые два известных значения и нажмите Вычислить , чтобы найти оставшиеся значения.
  2. Щелкните желаемое значение и выберите Ctrl + C, чтобы скопировать в буфер обмена
  3. Нажимайте Сброс после каждого расчета.

Важные электрические свойства, о которых следует помнить

  • Электродвижущий потенциал : измеряется в вольтах, обозначается как V (или E)
  • Ток : измеряется в амперах, обозначается буквой I
  • Сопротивление : измеряется в Ом, обозначается буквой R (или греческой буквой ω)
  • Мощность : измеряется в ваттах, обозначается буквой W

Рекомендуется: Основные электрические термины и определения

Закон Ома

Закон

Ома устанавливает взаимосвязь между напряжением, током и сопротивлением.Учитывая взаимосвязь между этими тремя элементами, если вы знаете любые два из них, можно вычислить третий.

В = ИК

I = В / R

R = В / I

  • Вольт = Ампер x Ом
  • Ампер = Вольт / Ом
  • Ом = Вольт / Ампер

Закон Ватта

Закон

Ватта также полезен для выяснения взаимосвязи между мощностью, напряжением и током.

Вт = VI

В = Вт / I

А = Вт / В

  • Ватт = Вольт x Ампер
  • Вольт = Ватт / Ампер
  • Ампер = Ватт / Вольт

Круговая диаграмма упрощенного закона Ома для использования в цепях переменного и постоянного тока. Фотография: Wikimedia

.

Комментарии

Войдите или зарегистрируйтесь, чтобы комментировать.

Учебное пособие по физике: новый взгляд на электрическую энергию

В предыдущем разделе Урока 3 подробно описывалась зависимость тока от разности электрических потенциалов и сопротивления. Ток в электрическом устройстве прямо пропорционален разности электрических потенциалов, приложенной к устройству, и обратно пропорционален сопротивлению устройства. Если это так, то скорость, с которой это устройство преобразует электрическую энергию в другие формы, также зависит от тока, разности электрических потенциалов и сопротивления.В этом разделе Урока 3 мы вернемся к концепции мощности и разработаем новые уравнения, которые выражают мощность через ток, разность электрических потенциалов и сопротивление.

Новые уравнения мощности

В Уроке 2 было введено понятие электроэнергии. Электрическая мощность была определена как скорость, с которой электрическая энергия подается в цепь или потребляется нагрузкой. Уравнение для расчета мощности, подаваемой в цепь или потребляемой нагрузкой, было получено равным

.

P = ΔV • I

(Уравнение 1)

Две величины, от которых зависит мощность, связаны с сопротивлением нагрузки по закону Ома.Разность электрических потенциалов ( ΔV ) и ток ( I ) могут быть выражены в терминах их зависимости от сопротивления, как показано в следующих уравнениях.

ΔV = (I • R) I = ΔV / R

Если выражения для разности электрических потенциалов и тока подставить в уравнение мощности, можно вывести два новых уравнения, которые связывают мощность с током и сопротивлением, а также с разностью электрических потенциалов и сопротивлением.Эти выводы показаны ниже.

Уравнение 2:

P = ΔV • I

P = (I • R) • I

P = I 2 • R

Уравнение 3:

P = ΔV • I

P = ΔV • (ΔV / R)

P = ΔV 2 / R

Теперь у нас есть три уравнения для электрической мощности, два из которых получены из первого с использованием уравнения закона Ома.Эти уравнения часто используются в задачах, связанных с вычислением мощности на основе известных значений разности электрических потенциалов (ΔV), тока (I) и сопротивления (R). Уравнение 2 связывает скорость, с которой электрическое устройство потребляет энергию, с током в устройстве и сопротивлением устройства. Обратите внимание на двойную важность тока в уравнении, обозначенную квадратом тока. Уравнение 2 можно использовать для расчета мощности при условии, что известны сопротивление и ток.Если одно из них неизвестно, то необходимо будет либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 2.

Уравнение 3 связывает скорость, с которой электрическое устройство потребляет энергию, с падением напряжения на устройстве и сопротивлением устройства. Обратите внимание на двойную важность падения напряжения, обозначенную квадратом ΔV. Уравнение 3 можно использовать для расчета мощности при условии, что известны сопротивление и падение напряжения.Если одно из них неизвестно, важно либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 3.

Концепции на первом месте

Хотя эти три уравнения предоставляют удобные формулы для вычисления неизвестных величин в физических задачах, нужно быть осторожным, чтобы не использовать их неправильно, игнорируя концептуальные принципы, касающиеся схем.Чтобы проиллюстрировать это, предположим, что вам задали такой вопрос: если бы 60-ваттную лампу в бытовой лампе заменить на 120-ваттную лампу, то во сколько раз ток в цепи этой лампы был бы больше? Используя уравнение 2, можно предположить (ошибочно), что удвоение мощности означает, что количество I 2 должно быть удвоено. Таким образом, ток должен увеличиться в 1,41 раза (квадратный корень из 2). Это пример неправильного рассуждения, поскольку он удаляет математическую формулу из контекста электрических цепей.Принципиальное различие между лампочкой на 60 Вт и лампой на 120 Вт заключается не в токе в лампочке, а в ее сопротивлении. У этих двух лампочек разные сопротивления; разница в токе - это просто следствие этой разницы в сопротивлении. Если лампы находятся в патроне лампы, который подключен к розетке в США, то можно быть уверенным, что разность электрических потенциалов составляет около 120 вольт. ΔV будет одинаковым для каждой лампы.Лампа мощностью 120 Вт имеет меньшее сопротивление; и, используя закон Ома, можно было бы ожидать, что он также имеет более высокий ток. Фактически, 120-ваттная лампа будет иметь ток 1 А и сопротивление 120 Ом; 60-ваттная лампа будет иметь ток 0,5 А и сопротивление 240 Ом.

Расчеты для 120-ваттной лампы

P = ΔV • I

I = P / ΔV

I = (120 Вт) / (120 В)

I = 1 А

ΔV = I • R

R = ΔV / I

R = (120 В) / (1 А)

R = 120 Ом

Расчеты для 60-ваттной лампы

P = ΔV • I

I = P / ΔV

I = (60 Вт) / (120 В)

I = 0.5 ампер

ΔV = I • R

R = ΔV / I

R = (120 В) / (0,5 А)

R = 240 Ом

Теперь, правильно используя уравнение 2, можно понять, почему удвоенная мощность означает, что будет удвоенный ток, поскольку сопротивление также изменяется при замене лампочки. Расчет тока ниже дает тот же результат, что и выше.

Расчеты для 120-ваттной лампы

P = I 2 • R

I 2 = P / R

I 2 = (120 Вт) / (120 Ом)

I 2 = 1 Вт / Ом

I = SQRT (1 Вт / Ом)

I = 1 А

Расчеты для 60-ваттной лампы

P = I 2 • R

I 2 = P / R

I 2 = (60 Вт) / (240 Ом)

Я 2 = 0.25 Вт / Ом

I = SQRT (0,25 Вт / Ом)

I = 0,5 А


Проверьте свое понимание


1. Что будет толще (шире) - нить накала 60-ваттной лампочки или 100-ваттная? Объяснять.

2.Вычислите сопротивление и силу тока ночной лампочки 7,5 Вт, подключенной к розетке в США (120 В).

3. Рассчитайте сопротивление и силу тока электрического фена мощностью 1500 Вт, подключенного к домашней розетке в США (120 В).

4. Коробка на настольной пиле показывает, что сила тока при запуске составляет 15 ампер. Определите сопротивление и мощность двигателя за это время.

5. На наклейке на проигрывателе компакт-дисков написано, что он потребляет ток 288 мА при питании от 9-вольтовой батареи. Какая мощность (в ваттах) у проигрывателя компакт-дисков?

6. Тостер на 541 Вт подключается к бытовой розетке на 120 В. Какое сопротивление (в Ом) тостера?

7.Цветной телевизор имеет ток 1,99 А при подключении к 120-вольтовой электросети. Какое сопротивление (в Ом) у телевизора? А какая мощность (в ваттах) у телевизора?

Расчет мощности

Расчет мощности Мощность

Расчет мощности

Power - это способность делать работу, будь то поднимать лифты или шуметь.Когда вы пропускаете ток через провод, вы передаете мощность от источника к точке использования. Одно из главных преимуществ электричества - мы можем делать беспорядок. бизнес по производству электроэнергии в Неваде и удобное использование гостинная.

Единица измерения мощности - ватт, названия после Джеймс Ватт, прославившийся паровым двигателем. Мощность, доступная в электрическом схема

P = EI

P = мощность в ваттах

E = ЭДС в вольтах

I = ток в амперах.

Конечно, ток через провод контролируется импедансом - обычно мы знаем импеданс и напряжение и воспользуйтесь производной формулой

Важно отметить, что мощность будет меняться как квадрат напряжения. Если мы контролируем ток через известное сопротивление, эта формула имеет то же моральный.

Рассеиваемая мощность

Многие электронные устройства выделяют тепло в качестве побочного эффект от их основного использования.Например, резисторы и трансформаторы нагреваются при прохождении через них тока. Жара не хорош для чего угодно (как раз наоборот), но мы должны знать об этом поэтому мы не пытаемся пропустить через что-то достаточно тока, чтобы его сжечь вверх. Большинство устройств имеют максимальную номинальную мощность, превышающую этот рейтинг. рискует уничтожить. Например, большинство резисторов рассчитаны на четверть ватта. Итак, какое напряжение мы можем безопасно подать на 100 Ом? резистор?

Передача мощности

В мире аудио вы все еще слышите много поговорим о «согласовании импедансов».Что это значит? Любое устройство с реальным выходом будет некоторое сопротивление между сигналом схема питания и выходной разъем. Вот типичный вывод строений:

Треугольники обозначают усилители. или какой-то другой источник тока. Всегда есть какая-то комбинация резисторы, конденсаторы и / или трансформаторы для регулировки выхода напряжение и защитить источник тока от коротких замыканий. Что бы ни после того, как источник тока будет иметь импеданс - обычно это все собраны вместе и названы «импедансом источника».

Теперь вот что будет выглядеть любой ввод нравится:

Даже если это не так конструкция, что касается устройства-источника, следующее гаджет по линии представит некоторое (надеюсь, фиксированное) сопротивление через выход. Вы помните из очерка о законе Ома, что когда мы соединим их вместе, у нас будет делитель напряжения. Если сопротивление входа второго устройства достаточно низкое, чтобы загрузить выход второго устройства, напряжение на подключении будет ниже, чем ожидалось, и текущий спрос может превышать источник готов к поставке.(Источник может быть даже поврежден.)

Для предотвращения этого производители указывают полное сопротивление нагрузки, для работы с которым предназначено их устройство. Это называется «выходным сопротивлением». Это не то же самое, что сопротивление источника - выходное сопротивление - это ожидаемое входное сопротивление нагрузки, и будет работать с импедансом источника (как нижняя ветвь напряжения делитель), чтобы установить правильные выходные уровни.

Раньше, если на устройстве указывалось выходное сопротивление 600 Ом, нужно было подключить нагрузку 600 Ом, ни больше ни меньше.Это потому, что до середины 60-х годов большинство оборудование имело выходные трансформаторы, как в левой схеме выше. (Они требовались для электрических цепей.) Вы помните из эссе о сопротивление, которое индуктор, такой как вторичная катушка трансформатор имеет постоянную времени, зависящую от соответствующего импеданс - с некоторым импедансом он становится фильтром. 600 Ом было входной импеданс промышленного стандарта для передачи плоского сигнала в звуковой диапазон. (Есть еще такой стандарт для видео - 75 Ом, а вам лучше следовать за ним.) Если вы хотели послать сигнал двум устройств приходилось использовать специальный усилитель-распределитель, т.к. просто подключив два входа по 600 Ом к одному выходу, вы получите 300 Ом. нагрузка.

Было легко получить входной импеданс 600 Ом потому что у большинства оборудования на входе тоже есть трансформатор. Тем не мение, были части оборудования, у которых был более высокий выходной импеданс (сделанный для рынок домашнего аудио, в основном), и если вы нагружаете их на 600 Ом, они бы не работали.В современном оборудовании отсутствуют входные трансформаторы (они либо дорогие, либо низкокачественные, либо и то, и другое) и использует ввод схемы с более высоким импедансом, обычно 10 кОм или даже 50 кОм. В Преимущество этого в том, что вы можете подключиться ко всему, и вы можете водить несколько входов без усилителей распределения. Выходы по-прежнему способен управлять 600 Ом (обычно), но подключать более высокий сопротивление не вредит, поскольку требуется меньший ток. Если вам нужно подключите высокоимпедансный вход к старомодному выходу на 600 Ом, вы должны добавить "согласующий резистор" 600 Ом через связь.Любая часть оборудования, где это действительно важно, будет иметь встроенный такой резистор с переключателем оконечной нагрузки для подключения это когда нужно.

Микрофоны

Микрофоны все еще имеют старое отличие высокий импеданс против низкого импеданса. Потому что хорошие микрофоны в них еще есть трансформаторы (см. эссе о связях и балансные кабели), а в дешевых - нет.Поскольку микрофон производит очень маленький ток, вы не можете подключить микрофон с высоким Z к входу с низким Z и ожидайте, что это сработает. Микрофон с низким Z будет работать на входе с высоким Z, но частотная характеристика может быть искажена.

Усилители мощности и Динамики

Импеданс действительно критичен, когда дело доходит до подключение колонок. Усилители предназначены для обеспечения большого количества мощности, но мы не можем позволить себе тратить ее зря, подключив более высокую сопротивление, чем необходимо.Истинный импеданс динамика варьируется во всем место с частотой (там катушки), но будет "номинальный" рейтинг, который представляет собой самый низкий рейтинг для любого протяженность времени. Обычно это 8 Ом, хотя сейчас вы видите много Конструкции с сопротивлением 4 Ом на рынке аудиофилов.

Усилители

спроектированы так, чтобы максимально безопасный ток до 2 Ом или около того, поэтому динамик на 8 Ом представляет собой скромный запас прочности. Если вы подключите два динамика на 8 Ом параллельно, вы подадите на усилитель 4 Ом, и звук станет громче с некоторый риск.Риск чего? Что ж, на более дешевых усилителях вы сожжете предохранитель, а на более лучших загорится свет, сообщающий вам текущий сработала защита, и ваш звук будет ужасным - вероятно сильно обрезан. Худшее, что может случиться, - это перегоревший усилитель.

[ПРЕДУПРЕЖДЕНИЕ] Обрезанный звук даже при умеренном громкость, может повредить ваши динамики - почему? Потому что у квадратных волн больше всего их энергии в высоких парциальных. В типичном трехполосном динамике НЧ-динамик, который обычно передает большую часть мощности, будет рассчитан на сотни ватт, но твитер будет рассчитан только на 20-50 Вт.Накачать 75 Вт высокочастотной энергии и до свидания твитер.

При последовательном подключении двух динамиков вы представьте нагрузку 16 Ом и получите половину тока. Так как это сейчас проехав вдвое больше диффузоров, вы получите столько же звука, и это может даже звучать немного лучше, потому что отдельные динамики не работают так усердно.

Немного подумав, вы, наверное, сможете способа подключить четыре динамика и по-прежнему показывать 8 Ом нагрузка.

Это обсуждение должно также указать на необходимость использования толстого провода для громкоговорителей. Проволока 20 калибра имеет сопротивление около 0,01 Ом на фут, поэтому вам нужно всего около 20 футов кабеля для изменения импеданса на 5%, потери тока и отстройка катушек кроссовера. Лучше использовать 18 ga при 0,006 Ом на фут или даже 16 га при 0,004 Ом.

Между прочим, есть такие вещи, как высокий импедансные динамики. Это мелочи, которые можно найти в аэропорту потолки - сотни из них подключены параллельно, и каждый динамик для этого есть понижающий трансформатор.Усилители, которые работают эти системы имеют выход 70 вольт и не будут работать с вашим динамики вообще. Вы можете использовать эти маленькие колонки, если возьмете трансформаторы выключены.

PQE 02.10.98

Назад к музыке 126 темы

Закон

Ома отвечает на ваши вопросы

Рис. 1: Схема закона Ома

Эта популярная статья была первоначально опубликована в выпуске Radio World от 16 января 2019 г. и 24 января здесь, на веб-сайте.

Понимание электроники и ее устранения начинается с знания закона Ома.Это несложно и может значительно облегчить вашу работу.

Закон Ома был постоянным спутником моей долгой карьеры инженера радиовещания. Соотношение между вольт, ампером, омом и мощностью сделало все это таким понятным.

Немецкий физик Георг Ом опубликовал эту концепцию в 1827 году, почти 200 лет назад. Позже он был признан законом Ома и был назван наиболее важным ранним количественным описанием физики электричества.

Рис.1 - это список простых формул для использования закона Ома. Ничего сложного, только хорошие ответы на ваши вопросы. Не нужно быть математиком, чтобы проводить расчеты. Калькулятор на вашем смартфоне с этим легко справится.

P - мощность в ваттах, I - ток в амперах, R - сопротивление в омах, а E - напряжение в вольтах. Решите для любого из тех, кто знает два других параметра.

Закон Ома о токе

Когда я смотрю на 100-ваттную лампочку, я думаю, что 120 вольт примерно равны нулю.8 ампер (точнее 0,8333 ампера). То есть потребляемая мощность 100 Вт.

Так сколько лампочек можно поставить на выключатель на 15 ампер? Давайте посмотрим - емкость цепи 15 ампер, разделенная на 0,8333 ампера для каждой параллельно включенной лампы = 18 ламп. И наоборот, это 18 ламп х 0,8333 ампера на лампу = 14,9994 ампера… прямо на границе автоматического выключателя.

Правило гласит, что вы не должны нагружать какой-либо автоматический выключатель для предохранителя более чем на 80%, в данном случае это 14 ламп.Всегда сохраняйте некоторый запас в цепи. Как вы знаете, автоматические выключатели и предохранители используются для защиты от возгораний или других серьезных отказов во время проблем с цепью. На текущем лимите они становятся ненадежными. Вам не нужны неприятные отключения или перегорание предохранителей из-за слишком близкого движения к линии.

Закон Ома

В настоящее время не так много высокоуровневых АМ-передатчиков с пластинчатой ​​модуляцией. Серия Gates BC-1 является примером этой технологии 1950–1970-х годов. Конструкция обычно имеет 2600 вольт, управляющих лампами усилителя мощности RF.

Рис. 2: Сглаживающие резисторы в передатчике Gates BC-1G Фото: Mark W. Persons

Источникам питания, подобным этим, нужен «сглаживающий» резистор между высоким напряжением и землей, чтобы снизить / стравить высокое напряжение до нуля, когда передатчик выключен. Это должно произойти всего за секунду или около того. Блок питания может оставаться горячим при высоком напряжении в течение нескольких минут или часов, если размыкающий резистор выйдет из строя. Это серьезная проблема безопасности для инженера, работающего над этим, если ему или ей не удается замкнуть конденсатор фильтра высокого напряжения перед тем, как коснуться какой-либо части передатчика.

Прокачка в передатчике Gates BC-1G - это R41, резистор с проволочной обмоткой 100 000 Ом / 100 Вт. Вы видите одну ручную руку на левой стороне фотографии на рис. 2.

Закон

Ома гласит, что 2600 вольт на резисторе в квадрате (умноженное на само), затем деленное на сопротивление 100000 Ом, равняется 67,6 Вт рассеиваемой мощности, необходимой для непрерывной работы на резисторе 100 Вт. Можно подумать, что запаса прочности 32,4% будет достаточно. Этот резистор обычно выходил из строя после 10 лет использования.Ответ заключается в вентиляции, которую резистор получает для охлаждения. Тепловые 67,6 Вт должны куда-то уходить. Эта модель передатчика имеет небольшой, но не большой воздушный поток на дне, где расположен резистор.

Я ответил, что заменил резистор 100 Вт на резистор мощностью 225 Вт, как показано в центре фотографии. Это дало большую площадь поверхности, поэтому он работал холоднее, а значит, дольше. Резистор на 100 ватт стоит 15,14 доллара против 18,64 доллара за блок мощностью 225 ватт. Разница всего в 3,50 доллара означает значительное повышение надежности и безопасности.Если вы сделаете эту модификацию, винт, который удерживает его на месте, должен быть длиннее. Ничего страшного.

Да, рядом с резистором и высоковольтным конденсатором есть цепочка резисторов умножителя счетчика. Он измеряет высокое напряжение для вольтметра PA. На высоковольтном конце струны скопилась грязь. Грязь притягивается к высокому напряжению и требует частой очистки для поддержания надежности передатчика. Это обслуживание.

РЧ-фиктивная нагрузка в этом передатчике состоит из шести неиндуктивных резисторов на 312 Ом / 200 Вт.Передатчик видит 52 Ом, потому что резисторы включены параллельно. Простая математика, 312 Ом, разделенные на 6 резисторов = 52 Ом. Да, 52 Ом, 51,5 Ом, 70 Ом и другие импедансы были обычным явлением в прошлом, прежде чем твердотельные передатчики более или менее заставляли стандарт быть 50 Ом. Ламповые передатчики настраиваются практически на любую нагрузку, в то время как твердотельные передатчики рассчитаны на работу с нагрузками 50 Ом ... и не дают мне КСВН!

Закон Ома о напряжении

Допустим, мы знаем, что на резистор 100 Ом подается ток 2 ампера.Какое напряжение на резисторе?

Формула: 2 ампера х 100 Ом сопротивление = 200 вольт. Исходя из этого, мы можем найти мощность в резисторе. Это 200 вольт х 2 ампера, ток = 400 ватт.

Закон Ома о мощности

FM-передатчик Continental 816R-2 FM 20 кВт может иметь напряжение 7000 вольт на пластине трубки PA при потребляемом токе 3,3 ампера. Закон Ома гласит, что 7000 вольт x 3,3 ампера = 23 100 ватт мощности. Это входная мощность передатчика, а не выходная.Выходная мощность зависит от КПД усилителя мощности, который обычно составляет 75%. Тогда выходная мощность передатчика составляет 17 325 Вт. Это также означает, что 25% потребляемой мощности теряется на тепло. Это 23 100 Вт входной мощности x 0,25 = 5775 Вт тепла.

Обязательно сверьтесь с техническими данными производителя для получения точных цифр для каждой модели передатчика.

Половина мощности?

Половинная мощность не означает, что напряжение PA передатчика вдвое меньше. Если бы он был наполовину, то ток PA был бы наполовину, а выход RF был бы четвертью.Вы помните, когда местные станции AM класса 4 (теперь класс C) работали 1000 Вт днем ​​и 250 Вт ночью.

Передатчик Gates BC-1 может иметь 2600 Па вольт и 0,51 А силы тока в течение дня. Мы можем определить сопротивление усилителя мощности, взяв напряжение PA, равное 2600, и разделив его на ток PA, равный 0,51 ампера. Ответ 5098 Ом.

То же самое сопротивление PA применяется независимо от уровня мощности этого передатчика. На четверть мощности напряжение PA составляет 1300 вольт.Закон Ома, использующий те же 5098 Ом, говорит нам, что ток PA должен составлять 0,255 ампера. Да, на практике так получилось. Простая уловка заключалась в том, чтобы подключить 120 В переменного тока к первичной обмотке высоковольтного трансформатора передатчика для работы в ночное время вместо 240 В переменного тока днем.

При четверти мощности антенный амперметр показал половину, а интенсивность поля сигнала была половиной, а не четвертью. Давайте рассмотрим это. Если у вас антенна на 50 Ом и мощность 1000 Вт, каков ток антенны? Используя закон Ома, разделите 1000 Вт на 50 Ом = 20.Квадратный корень из этого равен 4,47 ампера. Разделите 250 Вт на такое же сопротивление антенны 50 Ом, и вы получите 5. Квадратный корень из этого равен 2,236 ампера, половина дневного тока антенны. Это закон Ома.

Думайте о законе Ома, когда находитесь на работе. Он отвечает на ваши вопросы и имеет смысл.

Mark Persons, WØMH, является сертифицированным профессиональным инженером вещания SBE; он был назван Робертом Фландерсом инженером года в области SBE в 2018 году. Марк ушел на пенсию, проработав более 40 лет.Его веб-сайт: www.mwpersons.com.

Подписка

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

Закон Ома и Закон Уоттса

Калькулятор закона Ома и закона Ватта с примерами

Как пользоваться калькулятором:
Введите любые два известных значения и нажмите Вычислить , чтобы найти остальные.
Всегда нажимайте Сброс перед каждым новым вычислением.

Закон Ома:
Устанавливает взаимосвязь между током (амперы), сопротивлением (Ом) и напряжением.
Вольт = Ампер x Ом
Ампер = Вольт / Ом
Ом = Вольт / Ампер

Закон Ватта:
Устанавливает взаимосвязь между мощностью (ватты), током (амперы) и напряжением.
Ватт = Вольт x Ампер
Вольт = Ватт / Ампер
Ампер = Ватт / Вольт

Пример закона Ома: рассчитать сопротивление по напряжению и току
- Рейтинг роторов по сопротивлению

У вас есть коробка с роторами 27SI, и вам нужно определить, какие из них - 12 вольт, а какие - 24 вольт.

Вы хотите использовать омметр для проверки каждого ротора, но вы не знаете значение сопротивления (Ом) для каждого типа катушки ротора.Компания Delco-Remy опубликовала только значения тока возбуждения (амперы), но не сопротивления (Ом).

Процедура:
Используйте таблицу Delco-Remy 1G-188, чтобы узнать напряжение и потребление тока катушек ротора 27SI. Из диаграммы вы обнаружите, что:
  • Роторы на 12 В потребляют приблизительно 4,60 А при 12 В
  • Роторы на 24 В потребляют примерно 2,15 А при 24 В
Введите в калькулятор 12 вольт и 4,60 ампер, и он покажет сопротивление катушки как 2.61 Ом.

Введите 24 В и 2,15 А в калькулятор, и он покажет сопротивление катушки как 11,16 Ом.

Теперь, когда вы знаете значение сопротивления каждого типа катушки, вы можете быстро оценить каждый ротор. (Не забудьте отметить их!).

Полезные ссылки:
Delco-Remy 1G-188 Руководство по испытаниям генератора по техническим условиям Пример закона Ватта: вычисление ампер на основе ватт и напряжения
- Добавление аксессуара

Вы устанавливаете грузовик со снегоочистителем и хотите добавить фонари для плуга.
Вы выбрали лампы мощностью 65 Вт.

Вам нужно определить две вещи:
  • Какое реле максимальной силы тока использовать.
  • Какого размера проводить провод от реле к фарам.
Это известные значения:
  • Максимальное рабочее напряжение фар: 14,5 вольт
  • Мощность каждой лампы: 65 Вт (поскольку есть две лампы, удвойте мощность)
Введите 14.5 вольт и 130 ватт в калькулятор. Он покажет силу тока как 8,97 ампер.

Теперь вы знаете, что потребляемая мощность усилителя находится в пределах диапазона мини-реле Bosch на 40 А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
