Интернет разъем rj 45. Разъем RJ45 для интернет-кабеля: виды, характеристики и применение

Вступление: Для подключения телекоммуникационного или информационного оборудования вам будет необходим коннектор RJ-45. Всё что нужно знать про разъём RJ45 в этой статье.

Что такое коннектор rj45 и разъем RJ45

Registered Jack (RJ) — это стандартизированный физический сетевой интерфейс необходимый для подключения телекоммуникационного или информационного оборудования.

Важно отметить, что часто в литературе не разделяют понятия разъем и коннектор. Это происходит из-за того, что в английской документации все подобные интерфейсы называют connector.

В нашей стране по стандартам СКС понятия разъём и коннектор различают.

• Разъем — это элемент для подключения и соединения линейных кабелей.
• Разъёмное соединение состоит их штекерного разъёма (штекер, вилка) и гнездового разъёма (розетка).
• В отличие от разъёма, коннектор — это часть разъема, служащая для подключения отдельных проводников кабеля в разъёме. Формально коннектор это позолоченный контакт с «ножом» для врезки в жилу кабеля.

Буквы и цифры RJ45 — это стандарт несимметричного разъемного соединения гнездового и штекерного разъёмов. Разъемное соединение rj45 образуется вставкой штекера в гнездо.

Обратите внимание, что в каждом разъёме два коннектора (контакта). Один коннектор врезной, он служит для подключения жил витой пары. Второй коннектор контактный, он коммутирует соединение в совмещаемом разъёме.

Стандарт RJ45

RJ45 стандарт означает, что данное разъёмное соединение является не прямым, а несимметричным и создаётся гнездом и штекером.

LAN разъем RJ45 для витой пары — это 8-позиционный, 8-контактный (8P8C) модульный штекер. Для сравнения, разъем RJ-50 это 10-позиционный 10-контактный (10P10C) модульный штекер.

Разъем RJ45

Итак, разъём RJ45 — это 8-позиционный/8-контактный разъем или штекер обычно используемый для подключения компьютеров к локальным сетям Ethernet (ЛВС).

Для подключения кабеля витая пара к интерфейсу разъема используются две схемы подключения — T568A и T568B (о них чуть ниже).

Разъем RJ45 или 8P8C

Если вы уже имели дело с компьютерными сетями, вы, несомненно, слышали, что оба термина RJ45 и 8P8C взаимозаменяемы. Однако давайте выясним почему вообще возникло такое противопоставление.

История разъёма RJ45

RJ переводится и расшифровывается как «зарегистрированный разъем». Изначально разъем RJ разрабатывался как часть стандартизированного интерфейса телекоммуникационной сети для подключения в телефонных сетях.

Разъемы RJ были разработаны как значительно меньшая и более дешевая замена старым телефонным методам установки проводных шнуров или громоздких вилок.

С появлением компьютерных сетей для передачи данных был разработан новый, но очень похожий разъем: 8P8C.

Разъём 8P8C

В разъёме 8P8C (8Position8Contact) каждый штекер имеет восемь отверстий для проводов, которые расположены на расстоянии примерно 1 мм друг от друга. Отдельные жилы кабеля витая пара вставляются в эти отверстия для подсоединения к разъёму.

В разъёме RJ45 Ethernet вставленные провода обжимаются. Есть разъёмы 8P8C, где контакт жил осуществляется иначе.

Из-за популярности и максимального распространения разъём RJ45 стал формальным обозначением для любого восьми позиционного/контактного модульного разъема 8P8C, используемого в компьютерных сетях (Ethernet). Поэтому чаще такой штекер называют разъём rj45 8p8c.

Формальное различие между разъемами 8P8C и RJ45 показаны на следующей схеме:

Как видите на фото эти разъемы не полностью совместимы друг с другом. Разъемы 8P8C могут подключаться к розеткам RJ45, однако обратное (формально) невозможно.

Таким образом, то, что в промышленности называют разъемами RJ45, на самом деле являются модульными разъемами 8P8C. В продаже идут как разъем rj45 8p8c.

Сегодня почти всё электронное оборудование, использующее разъемы 8P8C, в документации будет использовать термин RJ45, что формально неверно, но всем понятно. Такое ошибочное использование терминологии широко распространено в отрасли, и оно вряд ли изменится в ближайшее время.

На самом деле причин для беспокойства нет. Однако при покупке разъёма смотрите формально правильную маркировку «RJ45 (8P8C)», чтобы избежать путаницы или споров.

Две схемы подключения T568A и T568B

Существует две распиновки RJ45, T568A и T568B. Они же работают если в документации вы видите разъемы 8P8C.

Как вы знаете, цвета пар проводов кабеля витая пара разные. Выводы контактов T568A и T568B определяют расположение восьми отдельных проводов в разъеме. Каждая из этих схем разводки имеет свое собственное цветовое решение, и соблюдение цвета важно для обеспечения электрической совместимости.

Со временем схема T568B стала более популярной. Различия в цветовых обозначениях показаны в таблице ниже.

Типы разъемов RJ45

Чтобы поговорить про виды и типы разъемов RJ45 поговорим о подключении провода (жилы кабеля) к коннектору.

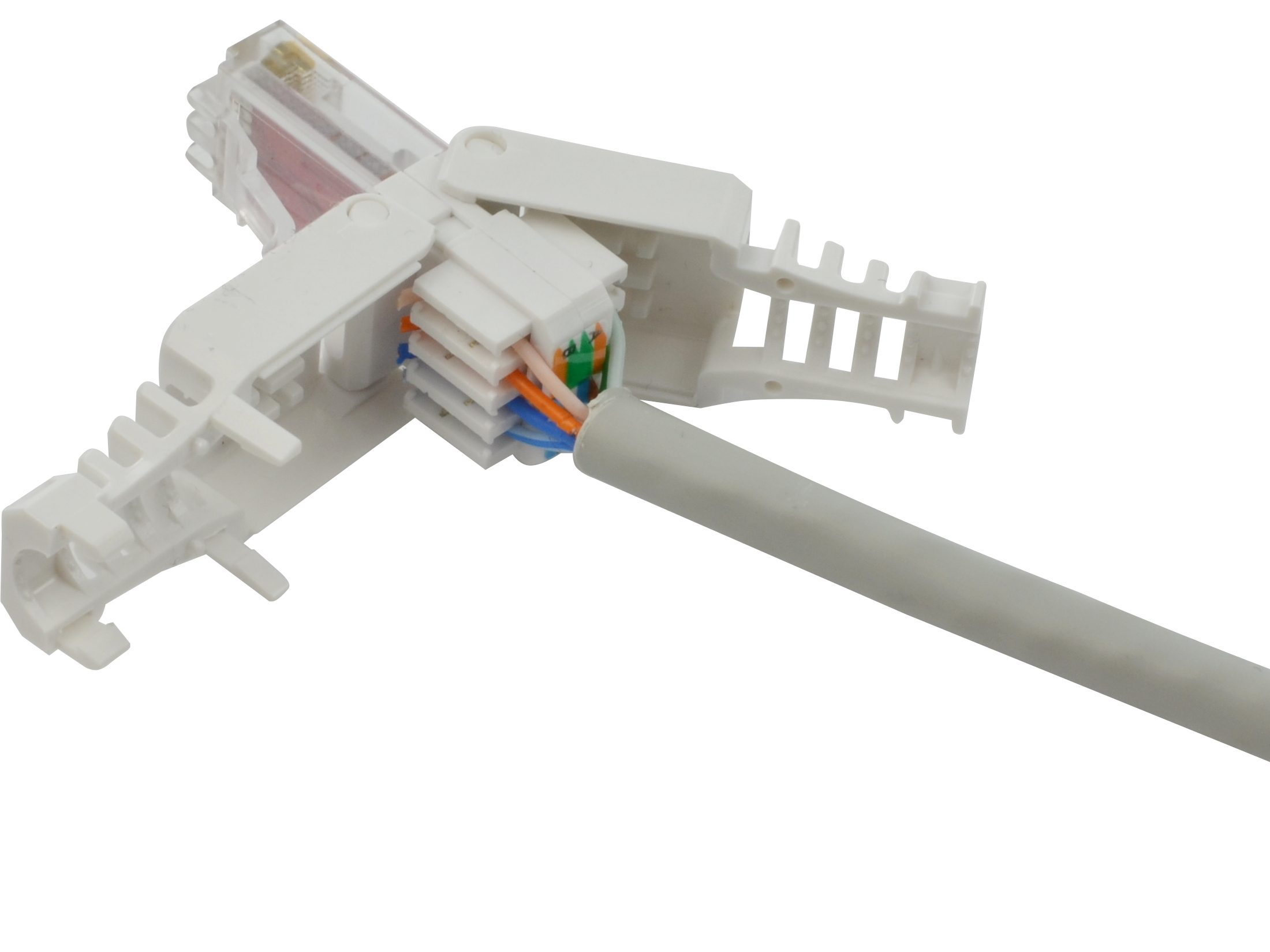

Данный вид разъёмного соединения не требует предварительной зачистки жил кабеля от изоляции. Жилы вставляются в отверстия разъёма и соединяется с контактом методом врезания IDC ножей коннектора в жилу при его обжиме.

В зависимости от типа используемых ножей разъёмы подразделяют:

• На разъёмы для одножильных кабелей;
• Для многожильных кабелей;
• И универсальные.

Экранирование

Различают разъёмы RJ45 по наличию защитного экрана от помех. Если он есть (фото выше), в обозначении можно найти аббревиатуры FTP и STP, по аналогии с маркировкой TP проводов.

Категория разъёмов RJ45

Так же, как и линейные кабели разъемы для их коммутации имеют категории. Разъёмы RJ45 имеют категории 5e или 6. Категория разъёма подбирается по категории используемого кабеля или по проектной документации.

Заключение про разъем RJ45

В заключении покажу, чем разъем RJ45 8p8c отличается от разъёма 8p6c. У обоих разъёмов 8 отверстий для жил кабеля. Однако у 8p8c восемь контактных ножей, а 8p6c таких ножей всего лишь шесть. Разъёмы 4Р4С это rj11, для телефонов. Разъёмы 6P4C и 6Р6С это rj12 для телефонов и старых сетевых устройств. Не путайте. В следующей статье разберём, как обжимать rj разъём.
