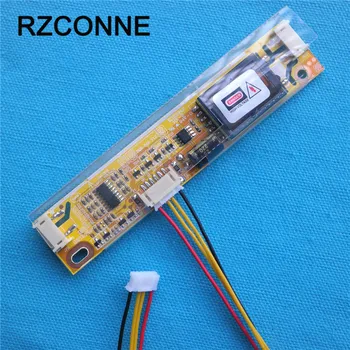

Инвертор матрицы – это плата, к которой подключаются лампы подсветки.

Инвертор устанавливается под матрицу в ноутбуке. Если инвертор подсветки матрицы выходит из строя, то напряжение на лампы подсветки матрицы не поступает и от этого яркость экрана понижается сразу в несколько раз, либо вообще исчезает до такой степени, что разобрать что-либо на экране ноутбука практически невозможно.

Вот некоторые симптомы, неисправного инвертора:

Ноутбук включается и загружается как обычно, но через некоторое время экран отключается. Изображение на экране просматривается, но оно весьма тусклое, его буквально едва видно на свет. Можно даже подсветить экран фонариком, чтобы лучше увидеть изображение. Иногда подсветка возвращается на какое-то время, но потом снова гаснет. В некоторых случаях можно включить лампу подсветки, быстрым нажатием на кнопку закрытия крышки ноутбука. Экран мерцает и самостоятельно меняет яркость в ходе работы. Иногда слышно гудение или писк из нижней части дисплея, где расположен инвертор. Так же возможен перегрев места расположения инвертора, который может повлечь повреждение лампы подсветки матрицы.

Все инверторы разные, они различаются:

— по разъемам;

— по подаче напряжения;

Чтобы определить, какой инвертор нужен для Вашего ноутбука, проконсультируйтесь со специалистом. Он подберет Вам соответствующий инвертор к модели и марке Вашего ноутбука для того, чтобы поменять его.

Замена инвертора матрицы Проспект Мира Достоевская Сухаревская Рижская

Заявка на ремонт


Заявка на ремонт

Ремонт ноутбуков, моноблоков и планшетов «Цифровой Синдикат»

Неисправности ноутбуков
Не включается ноутбук! Что делать?!

Залит ноутбук: что делать?
Сломан корпус ноутбука!
Ноутбук тормозит! Что делать?!

Выберите вид ремонта
Ремонт материнской платы
Чистка ноутбука от пыли
Ремонт (замена) петель ноутбука

Неисправности планшетов
Разбито стекло (тачскрин)

Не заряжается
Не загружается

Неисправности смартфонов
Не заряжается
Разбит тачскрин
Быстро разряжается

Ремонтируем Ноутбуки всех производителей

Ремонтируем Планшеты всех производителей

Ремонтируем Моноблоки всех производителей

Как проверить инвертор на ЖК-экране ноутбука.

Как проверить инвертор на ЖК-экране ноутбука



В статье я объясню, как я можно проверить инвертор LCD экран в ноутбуке.



Неисправность инвертора очень похожа на неисправность ламп подсветки. В обоих случаях экран становится очень темным, и изображение на экране становится очень тусклым, едва заметным под ярким светом.



Если Вы подозреваете, поломку платы инвертора, я знаю только один надежный способ проверить её. Это либо заменить инвертор на заведомо рабочий и сделать соответствующие выводы, либо подключить рабочую лампы подсветки и проверить ваше предположение о его неисправности.



В большинстве случаев я выбираю второй метод — тестирование инвертора рабочей лампой подсветки. Почему? Потому что лампы подсветки довольно универсальны. Лампа подсветки будет работать с различными инверторами, если они имеют соответствующие разъемы. Речь об этих разъемах пойдет позже.





Инвертор находится внутри панели под экраном LCD. В большинстве ноутбуков Вы можете получить доступ к инвертору, если Вы снимите переднюю панель ЖК-дисплея. Инвертор имеет разъемы на обоих концах. К левой части инвертора подключается кабель идущий от материнской карты. К правой части инвертора подключена Лампа подсветки, которая монтируется внутри ЖК-экрана.





Чтобы убедиться, что инвертор получает питание от материнской платы (через кабель LCD), Вы можете проверить его с помощью мультиметра. В моем случае я соединил «+»-й провод мультиметра с контактом 1 на разъеме, а «-» подводится к земле – дорожке вокруг крепёжного отверстия. Я получил около 19.4V ,что означает, что инвертер получает питание от материнской платы.



ВНИМАНИЕ! Если Вы случайно закоротите инвертор при тестировании, Вы можете повредить инвертор или даже материнскую плату. Вы делаете всё на свой страх и риск! Не уверены? Не делай этого!





Таким образом, преобразователь получает питание от материнской платы, но на экране по-прежнему темно. По-видимому, это или проблемы с инвертером или с лампой подсветки. Давайте проверим это с помощью рабочей лампы подсветки.



Вот что я буду делать:

1. Я отключаю ЖК-экран с правой стороны инвертора. По сути я отключаю лампы подсветки которая находится внутри экрана.

2. Подключаю свою рабочую лампу подсветки, которую Вы видите на картинке ниже. Обратите внимание, что моя тестовая Лампа подсветки меньше, чем экран, но для испытания её вполне достаточно.



Результаты, которые я ожидал:

1. Если тестовая лампа подсветки горит, значит лампа подсветки внутри экрана не работает, а с инвертором все в порядке. Если это так, то Вам придется заменить ЖК-дисплей или заменить лампы подсветки (что совсем непросто).

2. Если тестовая лампа подсветки не горит после включения ноутбука, скорее всего, у нас  неисправен инвертор. Если это так, то Вам придется заменить инвертор, а это уже довольно легко.





Есть два разных типа разъемов подсветки, Вы можете увидеть их на рисунке ниже. Верхний (большой) встречается реже, чем  нижней (маленький). Большую часть моего теста я проводил с лампой, которая имеет маленький разъем.



ВАЖНО! Если Вы решили купить новую лампу подсветки для тестирования, Вы должны убедиться, что разъем лампы соответствует разъему на инверторе. Очень часто лампы подсветки продаются без каких-либо проводов. Если Вы планируете использовать в качестве тестовой подсветки лампу, то Вам нужно найти похожую на ту, что изображена на рисунке 3.





Если Вы готовы протестировать ноутбук, отключите ЖК-экран с правой стороны инвертора.





Подключите вашу тестовую лампу подсветки и включите ноутбук.





В моем случае Лампа подсветки горит, поэтому инвертор работает должным образом.





Статья подготовлена с использованием материалов www.laptoprepair101.com





Переход с CCFL на светодиодную подсветку?

Переход с CCFL на светодиодную подсветку ЖК-дисплея не должен быть сложным или трудным.

СКОТТ БАРНИ
Вице-президент по продажам и маркетингу
Endicott Research Group (ERG) Inc,
www.ergpower.com

По мере совершенствования топологий освещения технологии подсветки развивались, чтобы идти в ногу со временем. Когда-то люминесцентные лампы с холодным катодом (CCFL) были доминирующей технологией для подсветки ЖК-дисплеев с активной матрицей на тонкопленочных транзисторах (TFT) и питались от инверторов постоянного тока в переменный.

Теперь на смену пришла светодиодная подсветка. Их преимущества перед CCFL хорошо задокументированы — более высокая яркость, более длительный срок службы, более низкое энергопотребление и отсутствие ртути, и это лишь некоторые из них. Питание этих светодиодных подсветок, которые обычно имеют форму направляющих, цепочек или светодиодных массивов, поставило перед многими производителями и пользователями блоков питания дисплеев сценарий «адаптируйся или умри». По мере исчезновения CCFL светодиодные драйверы приобретают все большее значение

Рис. 1. CCFL трубки BLU (вверху) быстро уступают место светодиодным цепочкам или направляющим (внизу) для подсветки ЖК-дисплеев.
В настоящее время у пользователей светодиодов есть несколько вариантов. Один из них — пока продолжать использовать CCFL с инверторами постоянного тока в переменный.
CCFL все еще висит на
CCFL еще не полностью мертв, и они все еще являются вариантом для некоторых «устаревших» приложений (например, в медицине и торговых точках), где редизайн для светодиодной подсветки еще не требуется или экономичный. И, несмотря на то, что многие производители CCFL и инверторов отказываются от этой технологии, некоторые производители

продолжают поддерживать индустрию CCFL, так что клиенты по-прежнему имеют эту возможность до тех пор, пока они в ней нуждаются. CCFL — это не будущее, но в настоящее время все еще существует спрос, и несколько производителей, включая ERG, все еще продают их для поддержки клиентов, которые все еще используют CCFL.

Однако большинство пользователей ЖК-дисплеев переходят на светодиодную подсветку. Оптимальным сценарием здесь является максимально быстрый, простой и безболезненный переход с CCFL на LED, при этом получая оптимальную производительность от LED BLU.

Проектирование в драйвере светодиодов

Светодиодная подсветка создает новые проблемы для источников питания, управляющих BLU (блоком подсветки), проблемы, которые не могут быть решены многими однокристальными ИС, доступными сегодня на рынке. Для получения оптимальной производительности от светодиодных синих блоков питания требуется полнофункциональный блок питания, в идеале от компании, которая имеет опыт в области решений по питанию для подсветки ЖК-дисплеев и понимает такие вопросы, как:

  • Какое напряжение требуется устройству для точного регулирования тока? Достаточно ли оставшегося напряжения на устройстве, чтобы зажечь светодиодную цепочку и обеспечить надлежащее регулирование тока?
  • При какой температуре указаны напряжения светодиодов? Допустим, это 25º C (приблизительно 77º F): если вы возьмете цепочку светодиодов при температуре ниже 25 º C (не горит), а затем запитаете цепочку, светодиоды могут вообще не загореться, потому что напряжение светодиодной цепочки выше.
  • Спроектирован ли блок питания с учетом этого изменения напряжения и может ли он загораться во всем нормальном рабочем диапазоне температур, не затрачивая время и средства на разработку схемы повышения напряжения?

А что сам LED BLU? Решает ли это проблему охлаждения светодиодов? Отводит ли он тепло от светодиодов с достаточной эффективностью, чтобы поддерживать температуру перехода на уровне или ниже рекомендуемой рабочей температуры, что имеет решающее значение для предотвращения перегрева и обеспечения долгой работы светодиода BLU с высокой яркостью и охлаждением?

Имеет смысл искать только производителя светодиодных драйверов, который разрабатывает и производит собственные магнитные компоненты и предлагает широкий спектр стандартных и нестандартных продуктов, обеспечивающих высокоэффективную мощность светодиодной подсветки, используемой в ЖК-дисплеях с диагональю до 27 дюймов от всех основных производителей. OEM-производители — с диммированием в широком диапазоне, входным напряжением 12 В, полной яркостью и возможностью управления.

Если вы ищете драйвер для ЖК-дисплея со светодиодной подсветкой, у вас есть множество вариантов, в зависимости от вашей ситуации, которые могут сделать переключение на удивление быстрым и простым.

Одним из вариантов является набор для разработки, доступный для OEM-производителей ЖК-дисплеев со светодиодной подсветкой, который включает в себя все необходимое для обеспечения полной работоспособности панели, подсветки и драйвера. Каждый комплект разработан для конкретного ЖК-дисплея OEM и включает в себя соответствующую плату драйвера светодиодов, жгут входных проводов, входной жгут контроллера и драйвера с функцией plug-and-play и жгут проводов прямого сопряжения между драйвером светодиодов и ЖК-дисплеем. (где применимо).

Рис. 2. Наборы для разработки доступны для панелей со светодиодной подсветкой популярных промышленных размеров от AOU, NEC, Sharp, Kyocera и других крупных OEM-производителей ЖК-дисплеев.

Для конструкций CCFL, уже находящихся в эксплуатации, можно заменить направляющую светодиодов на лампу CCFL или «трубку». Светодиодные направляющие доступны на длинной узкой печатной плате, которая помещается в металлический канал или «рельс», форм-фактор которого аналогичен каналу, в который обычно устанавливаются CCFL. Они доступны в качестве замены направляющих CCFL для ряда ЖК-дисплеев OEM и при использовании вместе с платами драйверов светодиодов, которые заменяют инверторы постоянного тока в переменный, они могут обеспечить более простой и менее дорогостоящий вариант замены ламп и питания. источники в существующем ЖК-дисплее, а не переделывать всю систему.

Другой вариант — интегрировать светодиодный дисплей в существующую конструкцию, обеспечив взаимосвязь от существующего контроллера или источника питания с драйвером подсветки ЖК-дисплея. Если срок службы вашего текущего ЖК-дисплея подходит к концу, а рекомендуемый ЖК-экран на замену имеет светодиодную подсветку и встроенный драйвер, а ваши текущие входные сигналы несовместимы с новыми требованиями, есть вариант, который может сделать обновление ЖК-дисплея максимально плавным. . Модуль, показанный на рис. 3, использует существующие входные сигналы питания системы и преобразует аналоговый сигнал диммирования, используемый инвертором, в ШИМ-сигнал для драйвера светодиодов. Таким образом, существующие сигналы системы используются, питая драйвер светодиодной подсветки без дополнительных модификаций.

Рис. 3. Этот модуль «Smart Bridge» использует существующие входные сигналы питания и преобразует аналоговый сигнал диммирования, используемый инвертором, в ШИМ-сигнал для драйвера светодиодов.

Дополнительные опции

Например, если вам нужен драйвер, не требующий переделки аппаратного обеспечения, доступны сменные заменители, занимающие такую ​​же механическую площадь, что и инверторы постоянного тока в полевых условиях (ERG и инверторы других производителей). производителей) с совместимостью контактов. Это позволяет быстро и легко перейти на светодиодную подсветку без перепроектирования или замены монтажного оборудования.

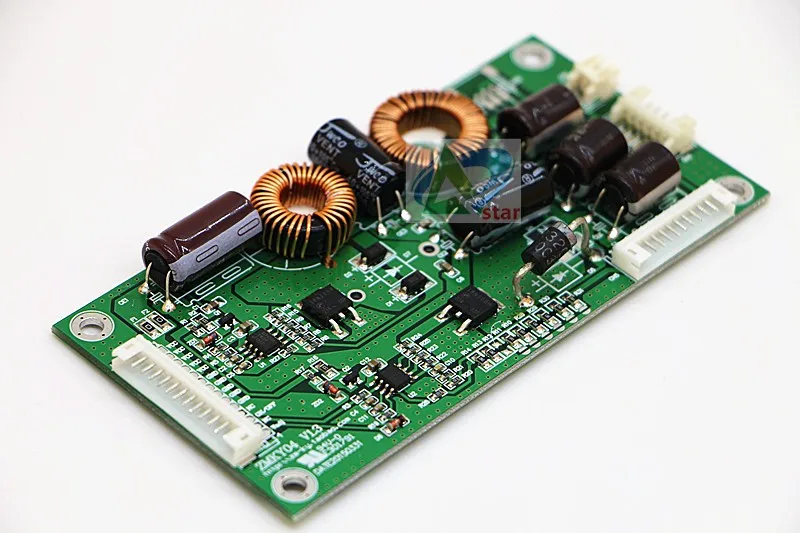

Рис. 4. Эти сменные платы драйверов светодиодов имеют те же размеры длины и ширины, что и их аналоги преобразователей постоянного тока в переменный, а также соответствующие входные разъемы и монтажные отверстия.
Заключение

Какой бы ни была ваша ситуация, всегда лучше питать светодиоды BLU драйверами, которые обеспечивают регулируемый источник постоянного тока и разработаны специально для штатных светодиодных ламп подсветки или светодиодных цепочек, с широким диапазоном входного напряжения и широким диапазоном ШИМ-управления яркостью.

В телевизоре нет изображения, но есть звук — ремонт телевизоров в Нью-Йорке

  • Неисправность подсветки
  • Повреждение поляризатора/рефлектора LCD
  • Неисправность сканера изображения (T-CON)

Мы можем решить эту проблему у вас дома или в нашем магазине всего за 80$.

Телевизор не показывает изображение

Что делать, если наш телевизор не работает должным образом? Не всегда требуется замена вашего устройства, иногда его можно отремонтировать, особенно если обратиться в компанию, предоставляющую услуги по ремонту телевизоров.

Обычно основной проблемой является черный экран или дрожащее/прыгающее изображение. Итак, попробуем разобраться в возможных причинах неисправности.

Пропадает изображение на ТВ, что делать в первую очередь?

Прежде всего, попробуйте это:

  • Шаг 1. Отключите телевизор от сети, а затем снова подключите его (подождите 5-10 минут).
  • Шаг 2. Перезагрузите телевизор, отключив все кабели.
  • Шаг 3. Внимательно проверьте все входы и настройки. Возможно, один из разъемов разболтался. Убедитесь, что ваш телевизор настроен на вход HDMI, проблемы часто возникают из-за неправильной настройки.

Если все вышеперечисленные меры не помогли, возможно, вам необходимо отремонтировать телевизор и заменить некоторые его части.

Перегорела подсветка (лампа, светодиод)

Проблема:

Вы включаете телевизор, видите вспышки на экране, затем он становится черным. Посветите фонариком на экран. Если вы видите картинку, скорее всего, это неисправные светодиоды/светодиоды. Один или несколько из них не работают. Кроме того, могут быть проблемы с LED-драйвером. Напряжение отсутствует, поэтому светодиоды не работают.

Решение:

Во-первых, необходимо проверить подсветку. Иногда проблема видна сразу – перегорела одна или несколько ламп, изменился их цвет. Если ничего подобного не видно, придется проверить все светодиоды. Питание подается на каждую светодиодную ленту. Тот, что не мигает, вышел из строя: это может быть обрыв или короткое замыкание контакта. Затем проверяется каждый светодиод этой полосы. Перегоревший светодиод (или светодиоды) выпаивается и заменяется новым.

Но иногда требуется замена светодиодных лент подсветки. Вы должны сообщить нам номер модели вашего телевизора. По нему наши сотрудники выяснят, какие светодиоды необходимо заменить и где они расположены. Кроме того, можно все сделать самому по инструкции, но лучше отдать в сервис.

Инвертор, блок питания (БП), разъем, неисправность основной платы

60-70 % проблем с современными телевизорами связаны с блоками питания (БП) или силовыми платами инвертора (ИП платы).

Проблема:

Лампы подсветки не горят или перестают работать через несколько минут, мерцает экран, не работает инвертор после длительного неиспользования телевизора.

Вероятнее всего не работает инвертор подсветки. Для верности проведите тест с фонариком. Выключите свет и включите телевизор. Затем возьмите фонарик и посветите им на экран под разными углами. Если вы видите хотя бы знаки на картинке, инвертор подсветки не работает.

Решение:

Иногда после внимательного осмотра платы инвертора можно заметить дефектные детали. Обычно это могут быть ключи на полевых транзисторах или высоковольтные трансформаторы. Заменить их самостоятельно сложно, лучше обратиться в сервисный центр.

Или купить плату инвертора и установить ее.

Проблема:

Блок питания (БП) не работает. В таком случае изображение на экране отсутствует или пропадает через несколько минут, мигает или не горит индикаторная лампочка БП. Если вы делаете тест фонарика и ничего не видите на экране, вам придется заменить блок питания. Это может произойти по следующим причинам:

  • лопнул конденсатор;
  • напряжение в сети слишком слабое;
  • ступенчатое напряжение имело место один или несколько раз;
  • сгорел транзистор;
  • выходное напряжение неправильное;
  • некоторые основные элементы повреждены.

Решение:

Закажите новую плату блока питания, но убедитесь, что ее номер совпадает с номером в телевизоре.

Будьте внимательны: на некоторых телевизорах плата питания и инвертор могут быть на одной плате.

Проблема:

Изображение дрожит или скачет. Возможно, что-то случилось с разъемом, потому что нет сигнала или он слабый.

Решение:

Проверьте подключение входных кабелей. Если они ослаблены, зафиксируйте их. Если что-то не так, замените кабели.

Проблема:

На экране видны полосы, темные или серые пятна. Невозможно регулировать звук, не появляется меню телевизора, нельзя изменить настройки и т. д. Не работают USB, HDMI и другие разъемы. Телевизор выключен. Практически все рабочие процессы зависят от основной платы, так что проблема именно в ней.

Существует 2 основные причины неисправности:

  • повреждение вторичного преобразователя постоянного тока;
  • программный сбой.

Решение:

Конденсаторы проверить можно, может лопнули. Попробуйте также проверить ленточные соединения — ленточный кабель может ослабнуть. Если это не поможет, обратитесь в сервисный центр по ремонту телевизоров. Без специалистов устранить неисправность основной платы невозможно.

Матрица повреждена

Проблема:

На экране вертикальные или горизонтальные полосы, картинка мерцает, двоится, на экране видны белые или цветные пятна. В этом случае повреждена матрица.

Решение:

Если вы видите полосы, это означает, что в матрице осталось немного газа.
