Как правильно распаять микрофонный кабель XLR-Jack. Какие инструменты понадобятся для распайки. Какая схема используется для балансного и небалансного подключения. Как избежать наводок и помех при распайке кабеля.
Что такое XLR разъем и зачем он нужен
XLR разъем — это профессиональный аудиоразъем, который широко используется для подключения микрофонов и другого звукового оборудования. Его главные преимущества:
- Обеспечивает балансное соединение, что позволяет передавать сигнал на большие расстояния без потерь качества
- Имеет надежную фиксацию, предотвращающую случайное отключение
- Поддерживает фантомное питание для конденсаторных микрофонов
- Обладает высокой помехозащищенностью
Благодаря этим качествам XLR стал стандартом для профессионального звукового оборудования. Однако часто возникает необходимость соединить XLR с другими типами разъемов, например джеком 6.3 мм или 3.5 мм. В этом случае требуется правильная распайка кабеля.
Какие инструменты понадобятся для распайки кабеля XLR-Jack
Для качественной распайки микрофонного кабеля XLR-Jack вам потребуются следующие инструменты:
- Паяльник мощностью 30-60 Вт
- Припой (лучше использовать безсвинцовый)
- Канифоль или паяльная кислота
- Кусачки для зачистки проводов
- Пинцет
- Мультиметр для проверки соединений
- Термоусадочная трубка для изоляции
Также желательно иметь держатель для плат или «третью руку» — это значительно облегчит процесс пайки.
Схема распайки балансного XLR-Jack соединения

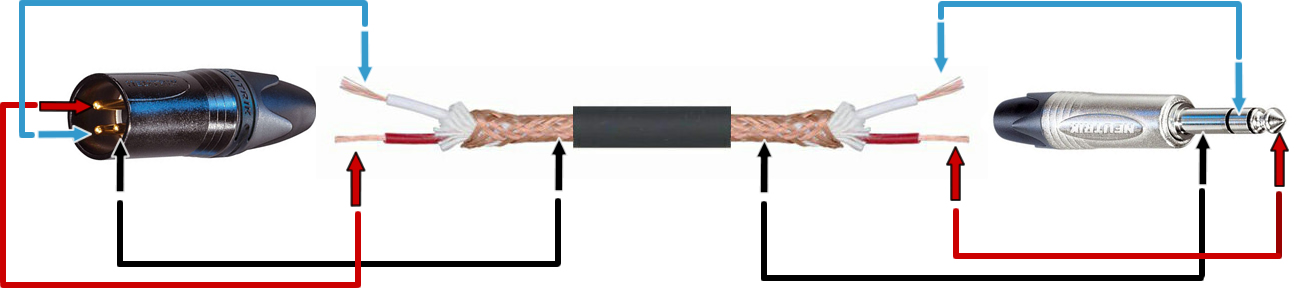

Для балансного соединения XLR-Jack используется следующая схема распайки:
- XLR контакт 1 (земля) — Jack корпус
- XLR контакт 2 (горячий) — Jack кончик
- XLR контакт 3 (холодный) — Jack кольцо
При этом экран кабеля припаивается к контакту 1 XLR и корпусу джека. Такое соединение обеспечивает максимальную помехозащищенность и качество передачи сигнала.
Как правильно распаять небалансное соединение XLR-Jack

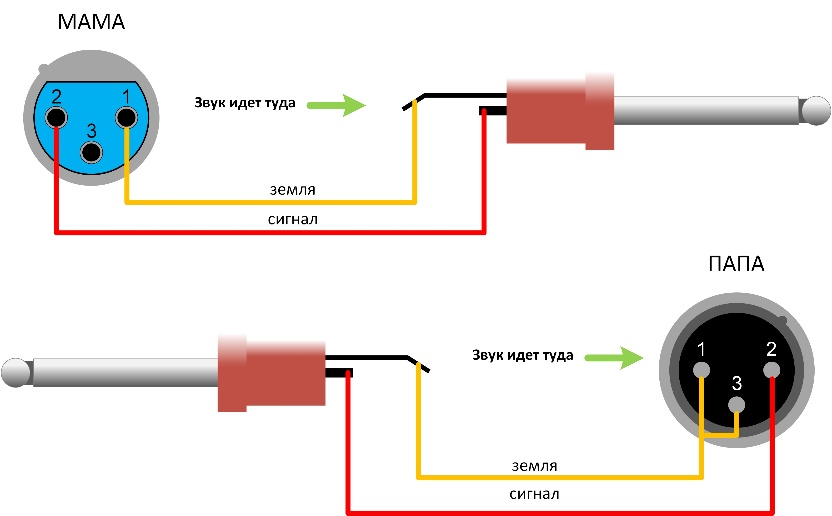

Для небалансного соединения XLR-Jack схема распайки будет следующей:
- XLR контакт 1 (земля) — Jack корпус
- XLR контакт 2 (сигнал) — Jack кончик
- XLR контакт 3 — не используется
В этом случае экран кабеля также припаивается к контакту 1 XLR и корпусу джека. Хотя небалансное соединение и уступает по характеристикам балансному, оно все же позволяет передавать сигнал с приемлемым качеством на небольшие расстояния.
Пошаговая инструкция по распайке кабеля XLR-Jack
Чтобы правильно распаять кабель XLR-Jack, следуйте этой инструкции:
- Зачистите концы кабеля от изоляции на 1-1.5 см
- Залудите зачищенные концы припоем
- Припаяйте проводники к контактам XLR и Jack согласно выбранной схеме
- Проверьте мультиметром правильность соединений
- Наденьте термоусадочные трубки на места пайки
- Прогрейте трубки для надежной изоляции
- Соберите разъемы, закрепив кабель фиксаторами
При пайке старайтесь работать быстро, чтобы не перегревать контакты. Используйте качественный припой для надежного соединения.
Как избежать наводок и помех при распайке XLR-Jack
Чтобы минимизировать вероятность возникновения наводок и помех при распайке кабеля XLR-Jack:
- Используйте качественный экранированный кабель
- Обеспечьте надежное соединение экрана с «землей» разъемов
- Не допускайте замыканий между сигнальными проводниками
- Применяйте качественные разъемы с хорошим экранированием
- Делайте длину кабеля минимально необходимой
- При балансном соединении используйте витую пару для сигнальных проводов
Соблюдение этих рекомендаций позволит получить качественное соединение с минимумом помех и шумов.
Проверка качества распайки кабеля XLR-Jack
После распайки кабеля XLR-Jack необходимо проверить качество соединения. Для этого:
- Проверьте мультиметром отсутствие замыканий между контактами
- Убедитесь в целостности всех соединений
- Подключите кабель к источнику звука и приемнику
- Прослушайте тестовый сигнал, обращая внимание на шумы и помехи
- Подергайте и согните кабель в местах соединений, проверяя на обрывы
Только после успешного прохождения всех проверок можно считать распайку выполненной качественно. При обнаружении проблем необходимо устранить их и повторить тестирование.
Преимущества самостоятельной распайки кабеля XLR-Jack
Самостоятельная распайка кабеля XLR-Jack имеет ряд преимуществ по сравнению с покупкой готового:
- Возможность сделать кабель нужной длины
- Уверенность в качестве используемых материалов
- Экономия средств при частой необходимости в таких кабелях
- Получение полезного опыта в работе с аудиооборудованием
- Возможность быстрого ремонта в случае повреждения
Освоив навык распайки, вы сможете создавать различные кабели для своих нужд, не ограничиваясь стандартными вариантами из магазина.
Разъемы XLR и PHONO JACK
Кабельные XLR разъемыКомпания Amphenol разрабатывает и выпускает разъемы XLR более полувека, начиная с 1955 года. Инженеры компании стали первыми, кто предложил совершенно новую конструкцию внутреннего фиксатора проводов, который принял на себя функцию инструмента для зачистки провода. Эта технология называется IDC (Insulation Displacement Contact) и позволяет не тратить время на полную разделку кабеля, так как в процессе сборки разъема автоматически происходит стягивание внешней изоляции каждой жилы и надежный механический контакт с корпусом «пина». Такой способ установки разъема на кабель сразу же стал достойной альтернативой традиционной пайке.
ОСОБЕННОСТИ XLR РАЗЪЕМОВ СЕРИИ AC
Разъемы XLR серии AC удовлетворяют требованиям стандартов IEC268-12 и AES 14-1992.
Так выглядит фиксатор кабеля конструкции «крокодил», который выпускается двух размеров – для кабеля с внешним диаметром от 3 до 6. 5 и от 6.5 до 8 мм. |
Вид разъема XLR AC3M (штекер) | |
Вид разъема XLR AC3F (гнездо) |
Особенности XLR разъемов серии AC
Все разъемы серии AC являются собственной разработкой компании Amphenol. Существуют две версии с различными вариантами присоединения кабеля. Первый – это вариант со стандартной контактной площадкой, требующей горячей пайки контактов. Второй использует технологию автоматической зачистки проводов до полного электрического контакта во время процесса сборки разъема и, соответственно, пайки не требует. Во всех случаях используется запатентованный фиксатор оболочки кабеля конструкции «крокодил».
Фиксатор кабеля конструкции «крокодил» выдерживает усилие до 44 кг, что позволяет гарантировать надежность соединения практически в любых условиях эксплуатации.
Особенности XLR разъемов серии AX
Кабельные XLR разъемы серии AX отражают современные задачи и тенденции развития профессионального аудио рынка.
Имеют следующие особенности:
- Оригинальная конструкция корпуса
- Одноконтактное заземление / пружинная защелка обеспечивают прямой контакт от корпуса к основанию
- Эргономичный дизайн передней части корпуса, обеспечивающий плотное соединение
- Цветовая кодировка хвостовика
- Увеличенная кнопка замка-фиксатора для удобной и надежной состыковки разъемов
- цанговый зажим, подходящий для 3-8 миллиметровых кабелей с продольным разрезом, позволяющим его присоединение после пайки и др.
Вид разъема XLR AX3F (гнездо) |
На всех XLR гнездах заземляющий контакт («первый пин») соединяется с ответной частью первым, а разъединяется в последнюю очередь.
Версия с автоматической зачисткой модификациях жил кабеля значительно экономит время. Монтаж таких разъемов серии AC производится в два раза быстрее, так как не требует пайки. Более того, не требуется полного набора инструмента.
Окончательная сборка производится вручную или при помощи специального устройства для экспресс-монтажа.
Разъемы выпускаются в следующих по количеству контактов – 3, 4, 5, 6 и 7 пинов.
Удовлетворяют международному стандарту для разъемов XLR и совместимы с изделиями других производителей.
Панельные XLR разъемы Компания Amphenol производит широкий ассортимент панельных XLR разъемов для практически любых монтажных решений. Они могут быть установлены на приборных или рэковых панелях и внутри приборов на печатных платах (в вертикальном и горизонтальном положении). Предлагается широкий спектр надежных вариантов исполнения – традиционные разъемы в металлическом корпусе и облегченные в корпусе из термопластика, которые используются там, где механические нагрузки сведены к минимуму. Многочисленные конструктивные варианты заземления оказывают неоценимую услугу разработчикам и производителям приборов, помогая организовать заземляющие шины оптимальным образом. Типы конструкций панельных XLR разъемов: | |
XLR панельный, серия DПо внешнему виду все панельные XLR разъемы можно разделить на три группы. Самые распространенные – это разъемы «D»-типа, которые могут быть установлены как снаружи, так и изнутри приборной панели. Они имеют кольцевидный фланец на передней части, диаметр которого равен диаметру задней контактной части разъема. Это и дает возможность универсальной установки при использовании одних и тех же посадочных отверстий. | |
XLR панельный, серия PСледующая серия «P»-типа – имеет плоскую лицевую поверхность и стандартную ширину посадочной площадки. Модификация «PN» — узкий вариант панельных штекеров («папа») для компактных решений монтажа. | |
XLR панельный, серии А и ВКомпания Amphenol уделяет особое внимание производству разнообразных компонентов для производителей электронной техники. | |
Выпускаются разъемы как с вертикальным, так горизонтальным расположением лицевой поверхности. Это позволяет разместить коммутационные группы в той ориентации, которая продиктована техническими требованиями. Ведь микшерный пульт, например, имеет XLR разъемы на рабочей горизонтальной поверхности и на задней вертикальной панели. |
Это затрагивает и категорию XLR соединений, которая пополнилась группой разъемов для установки непосредственно на печатную плату. Компактные размеры позволяют существенно экономить внутреннее монтажное пространство. Ведь разъемы «А» и «В»-типа не имеет посадочной площадки и по сравнению с «D»-типом даже внешне выглядит миниатюрно. А если учесть, что в качестве материала корпуса выбран специальный термопластик, а в случае с В-типом, разъем усилен металлическим фланцем, то выбор данного типа панельных XLR гнезд и штекеров становится очевиден. На все контакты нанесено покрытие из золота, что является промышленным стандартом электронной индустрии и гарантирует качество пайки, как в ручном, так и автоматизированном режиме.Следует учитывать, что в отличие от кабельных и панельных разъемов серии «А» и «В» — это исключительно «трехпиновые» и «пятипиновые» соединения.
Различные варианты исполнения заземления позволяют реализовать практически любую схему организации «земли». Это относится к порядку соединения корпуса ответного разъема при коммутации – только с «первым» заземляющим пином, или с соответствующей дорожкой на печатной плате, или входить в одновременный контакт с «землей» как разъема, так и печатной платы. В добавление к этому, сами контакты для установки на плату могут иметь отверстия для дополнительной пайки коммутационных проводов с лицевой стороны монтажной платы.
Все разъемы серий «А» и «В» полностью совместимы с различными изделиями формата XLR других изготовителей, так как полностью удовлетворяют установленным международным стандартам AES/EBU.
Разъемы PHONO JACKPHONO JACK 6. 3, серия МСамые распространенные кабельные разъемы серии М, имеют прочный литой корпус с надежным зажимом типа «крокодил» для кабеля различного диаметра. Предлагаются с никелевым или позолоченным покрытием контактов, прямым или угловым исполнением корпуса, черного или никелевого цветов. Оптимальное соотношение цена / качество делает М-серию популярной среди инсталляторов и конечных пользователей. | |
PHONO JACK 6.3, серия МIIКабельные разъемы серии МII для кабелей большого диаметра. Разъемы данной серии имеют прочный литой корпус с металлической хвостовой частью с усиленным зажимом для кабеля различного диаметра до 8 мм. Предлагаются с никелевым или позолоченным покрытием контактов, прямым или угловым исполнением корпуса, черного или никелевого цветов. Оптимальное конструкция обеспечивает значительное увеличение надежности при незначительном изменении цены и делает МII-серию широко применяемой среди инсталляторов и конечных пользователей. | |
PHONO JACK 6.3, серия TРазъемы кабельные T-серии, отличаются стилизованным дизайном литого корпуса с эргономичным зажимом оригинальной конструкции «крокодил», надежно фиксирующим кабель различного диаметра. Доступны никелевое или позолоченное покрытие контактов, прямое или угловое исполнение корпуса в двух цветовых решениях: черненом или никелевом. |
Обратите внимание, что Вы можете оптимальным образом подобрать разъем на определенный тип кабеля. Для этого выпускаются две модификации, которые отличаются характеристиками зажима-фиксатора и диаметром задней части корпуса – стандарт (на кабель ∅ от 3 до 7 мм) и увеличенный (на кабель ∅ от 6 до 8 мм).
Все разъемы могут поставляться в виде набора компонентов для последующей сборки, что существенно экономит время инженеров и техников, занятых в инсталляционном процессе. На корпус наносится красная или черная цветовая маркировка для идентификации звукового канала.
PHONO JACK 6.3, серия T с функцией бесшумного отключенияВ разъеме используется уникальное пружинное контактное кольцо, специально созданное для бесшумного переподключения под нагрузкой. Пружинное кольцо обеспечивает контакт с экраном во время подключения/отключения основного контакта, и благодаря этому предотвращает возникновение щелчков, наводок и помех. Каждый раз при подключении разъема, контактное кольцо очищает от окисления и загрязнения место контакта. Простота конструкции и легкость в использовании позволяют добиться мгновенного результата и исключают необходимость в применении других сложных механизмов коммутации. Угловые разъемы данной серии позволяют организовать подключение в труднодоступных местах, избегая критичных перегибов кабеля в месте крепления его в разъеме. | |
PHONO JACK 6.3, серия QИнтересный вариант компактных разъемов типа Jack 6. | |
mini PHONO JACK 3.5, серия KРазъемы серии K обладают схожим дизайном с популярной серией М разъемов Jack. Серия K была разработана для профессионального применения, где требуется литая контактная группа для подключения современных аудио устройств к профессиональному оборудованию. Разъемы серии K используют металлический кабельный зажим, как в серии M и подходят для кабелей с внешним диаметром 2.5 — 6 мм. |
3. Разъемы имеют прочный литой корпус с надежным цанговым зажимом, для кабеля различного диаметра. Предлагаются с никелевым или позолоченным покрытием контактов, черного или никелевого цветов. Компактные размеры разъемов и простота сборки делают Q-серию удобной для профессиональных инсталляторов и конечных пользователей.Схема распайки стандартных кабелей

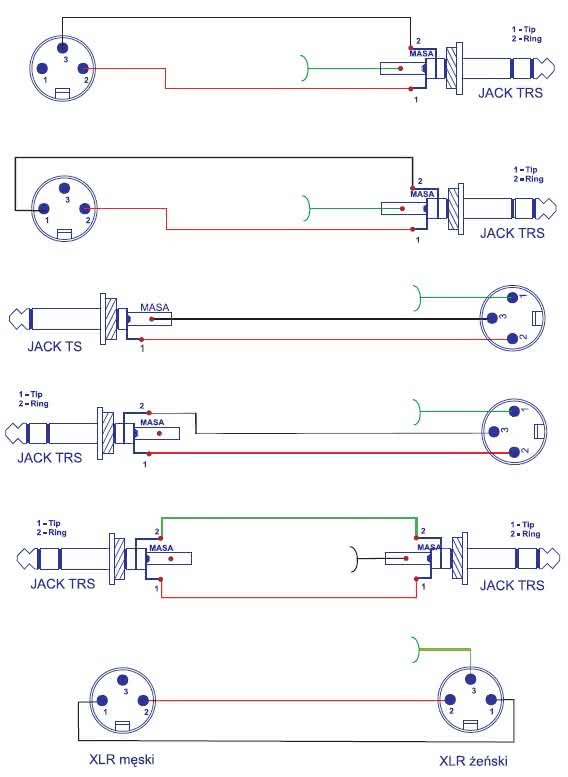

Схема распайки симметричного XLR соединения штекер-гнездо
Схема распайки симметричного микрофонного кабеля
Схема распайки несимметричного микрофонного кабеля
Схема распайки кабеля для линейного моно сигнала
Схема распайки кабеля для линейного стерео сигнала
