Трубчатые электронагреватели (ТЭНы) :: ЭлнаТЭН
Трубчатые электронагреватели (ТЭН) существуют различных видов:
- ТЭНы водяные;
- ТЭНы для дистилляторов;
- ТЭНы воздушные;
- ТЭНы электрические;
- ТЭНы для нагрева кислот и щелочей, жира и масла;
- электронагреватели для нагрева битума и нефтепродуктов;
- ТЭНы со встроенным терморегулятором для водонагревателей Аристон.
Общие сведения
ТЭНы предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую. Применяются в качестве комплектующих изделий в промышленных и бытовых установках.
ТЭН способны работать в самых разнообразных средах, включая агрессивные (в том числе растворы кислот, щелочей, легкоплавкие металлы, селитру). Рабочая температура на оболочке ТЭНа колеблется от десятков градусов (при нагреве воды и других жидких сред) до 750 °С (при нагреве газовых сред), а специализированные модели ТЭНов позволяют добиваться и более высоких температур.
Производственные возможности
Характеристики ТЭНов могу варьироваться и зависят от конкретного заказа.
- Любые электротехнические параметры.
- Любая конфигурация.
- Длина до 6,0 метров. Для составных ТЭНов длина может быть больше.
- Диаметр 6,0 мм, 6,5 мм, 7,4 мм, 8,0 мм, 8,5 мм, 10,0 мм, 13,0 мм, 16,0 мм, 18,5 мм.
- Квадратное сечение 6,5 мм х 6,5 мм.
Конструкция трубчатых электронагревателей (ТЭН)
Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизированы. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.
| 1 — контактный стержень | 5 — нагревательная спираль | D — диаметр оболочки |
| 2 — контактные гайки и шайбы | 6 — наполнитель | L — развернутая длина оболочки |
| 3 — изолятор | 7 — герметик | Lk — заделка контактного стержня |
| 4 — трубчатая оболочка | La — активная длина ТЭН |
Маркировка ТЭН
Пример обозначения ТЭН:
- ТЭН 120 В 13 / 1,0 Т 220
| 120 — развернутая длина (L) в сантиметрах; | 1,0 — номинальная мощность в киловаттах; |
| В — обозначение длины контактного стержня в заделке Lk; | Т — обозначение нагреваемой среды и материала оболочки; |
| 13 — диаметр оболочки D в миллиметрах; | 220 — номинальное напряжение в вольтах; |
| Условное обозначение и номинальная длина контактного стержня в заделке | ||||||||
|---|---|---|---|---|---|---|---|---|
| Обозначение длины | А | В | С | D | E | F | G | H |
| Длина, мм | 40 | 65 | 100 | 125 | 160 | 250 | 400 | 630 |
| Обозначение нагреваемой среды, максимальная ваттная нагрузка, материал оболочки | ||||
|---|---|---|---|---|
| Условное обозначение | Нагреваемая среда | Характер нагрева | Максимальная ваттная нагрузка, Вт/см2 | Материал оболочки |
| J | Вода, слабый раствор кислот (pH от 5 до 7) | Нагревание, кипячение с максимальной температурой на оболочке 100 °С | 15 | Нержавеющая сталь |
| P | Вода, слабый раствор щелочей (pH от 7 до 9) | Нагревание, кипячение с максимальной температурой на оболочке 100 °С | 15 | Углеродистая сталь |
| S | Воздух, газы и смеси газов | Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450 °С | 2,2 | Углеродистая сталь |
| T | Воздух, газы и смеси газов | Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450 °С | 5,0 | Нержавеющая сталь |
| O | Воздух, газы и смеси газов | Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С | 5,5 | Углеродистая сталь |
| K | Воздух, газы и смеси газов |
Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С |
6,5 | Нержавеющая сталь |
| L | Литейные формы, пресс-формы | ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С | 5,0 | Углеродистая сталь |
| Z | Жиры, масла | Нагрев в ваннах и др. емкостях, температура до 250 °С | 3,0 | Углеродистая сталь |
| W | Легкоплавкие металлы и сплавы | Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С | 3,5 | Углеродистая сталь |
| D | Селитра (двойная оболочка) | Нагрев до температуры 600 °С | 3,5 | Нержавеющая/черная сталь |
| Н | Селитра | Нагрев до температуры 600 °С | 3,5 | Нержавеющая сталь |
| Типовые формы ТЭН |
|---|
Вариант комплектации ТЭНа крепежными штуцерами
Штуцер (резьбовая втулка с упорным фланцем) закрепляется на электронагревателе способом прессовки, пайки или сварки (в зависимости от условий работы ТЭН в той или иной нагреваемой среде).
Наиболее часто применяются штуцера с размерами приведенными в таблице:
| Диаметр оболочки ТЭН, мм | М — размер резьбы | L — длина, мм | S — толщина фланца, мм | D — диаметр фланца, мм |
|---|---|---|---|---|
| 8,5 | М 14 х 1,5 | 18 | 3 | 20 |
| 10 | G 1/2″ | 24 | 4 | 30 |
| М 16 х 1,5 | 18 | 3 | 25 | |
| 13 | G 1/2″ | 24 | 4 | 30 |
| М 22 х 1,5 | 22 | 4 | 30 | |
| 16 | М 24 х 1,5 | 22 | 4 | 30 |
| 18,5 | М 27 х 2,0 | 30 | 4 | 36 |
Типовые формы контактных выводов
Контактный стержень соединен внутри ТЭНа с нагревательным элементом (спиралью), а снаружи имеет узел крепления подводящих проводов (шайбы и гайки).
Чаще всего применяются стержни с резьбой М4 или М5.
ТЭНы с диаметром оболочки меньше 8,5 мм оснащаются контактными выводами выполненными в виде лепестков.
Трубчатые электронагреватели (ТЭНЫ)
Получить предложение
Производитель систем электрообогрева
+7 (495) 204-13-05
Пн-Вс 7:00 — 18:00 (Мск)
Заказать звонок
Пишите на почту:
Свяжитесь напрямую:
Производство на заказ, по вашим чертежам
Срок изготовления от 2-х дней
Гарантия от 24 месяцев
Сертификаты ГОСТ Р взрывобезопасности
Техническая поддержка 24/7
Поставка от 5 шт
Описание и характеристики
Проекты и отзывы
Оплата, гарантия
Доставка
Описание и характеристикиПроекты и отзывыОплата, гарантияДоставка
Трубчатый электронагреватель или ТЭН это универсальный электронагревательный прибор в виде металлической трубки, заполненной теплопроводящим электрическим изолятором.
ТЭНы применяются для разогрева воздуха, воды, масла и различных сухих смесей. Точно по центру изолятора проходит токопроводящая нить определённого сопротивления для передачи необходимой удельной мощности на поверхность ТЭН.
Устроен ТЭН следующим образом:
Тонкостенная металлическая трубка , которая должна быть устойчива к коррозии. Она изготавливается из нержавеющей стали, латуни, меди, титана. Иногда с защитным покрытием.
Выбор металла обуславливается условиями эксплуатации ТЭНа — температурой и агрессивностью среды.
Спираль из проволоки большого удельного электрического сопротивления, которая находится внутри трубки.
Наполнитель , отделяющий спираль от трубки. В качестве наполнителя чаще всего используют периклаз, который не проводит ток, но хорошо отдает тепло.
Контактный элемент, с помощью которого нагреватель подключается к электрической сети.
Фарфоровые изоляторы в торцах трубки.
Металлическую трубку можно изогнуть, чтобы получить ТЭН нужной формы.
Формы трубчатых электронагревателей ТЭН
Универсальность – существуют различные типы нагревателей: ТЭН для воды, оребренные ТЭН, воздушные ТЭНы (для подвижного и спокойного воздуха), ТЭН для масла, ТЭНы для пищевого оборудования, фторопластовый ТЭН (для использования в агрессивной среды, в том числе и для гальванических ванн).
Надежность – устойчивость к ударам и вибрациям.
Простота эксплуатации — необходимо всего лишь подключить ТЭН к сети питания или шкафу управления.
Долговечность – срок службы достигает 10 000 часов.
Трубчатый электронагреватель имеет ряд преимуществ:
Выполненные проекты
Поставка шкафа управления нагревателями для подготовки парафиновых форм.
Был использован контроллер фирмы ОВЕН с интуитивно понятной настройкой. Силовые автоматические выключатели и контактор марки DEKraft от мирового лидера по производству электронных компонентов Schneider Electric. Шкаф управления собран с максимальным удобством для обслуживающего персонала и не требует дополнительного обучения электриков.
Шкаф управления для управления 4-мя нагревателями.
На лицевой панели шкафа установлен контроллер фирмы Термодат и переключатели для включения каждого нагревателя по отдельности, а так же предусмотрена световые сигнальные лампы для индикации работы нагревателей и выхода за пределы температуры нагрева среды. Отличительной особенностью данной система является индикация тока и напряжения на каждом из нагревателей.
Поставка бюджетного шкафа управления для управления двумя врезными нагревателями по 12кВт каждый.
На лицевой панели установлен только контроллер российской фирмы ОВЕН, что позволяет контролировать состояние битума и выставлять необходимую температуру раствора.
Оставить заявку
У вас похожий проект?
Оставьте заявку для обсуждения деталей вашего проекта.
Оставить заявку
У вас похожий проект?
Оставьте заявку для обсуждения деталей вашего проекта.
Оставить заявку
У вас похожий проект?
Оставьте заявку для обсуждения деталей вашего проекта.
Отзывы
НПО НАУКА
УК Квартал
ИП Крылов Максим Анатольевич
ООО «Унимод Групп»
Условия оплаты
Предоплата 50% от стоимости оборудования — в течение 5 дней после заключения — договора (возможна разбивка на более мелкие суммы)
50% стоимости оборудования — по готовности оборудования.
Транспортные расходы за счет Заказчика.
Технологический цикл изготовления
1-2 дня с момента получения предоплаты на подготовку электрической схемы и заказ недостающего оборудования.
Монтаж комплектующих шкафа- 3-4 дня. Пуско-наладка, настройка контроллера, подключения датчиков и тестовой нагрузки – 1-2 дня. Отгрузка до терминала выбранной Заказчиком транспортной компанией — 1 день. Возможен запуск в производство и подключения нагревателей на объекте заказчика. Бесплатная техническая поддержка в течение всего срока эксплуатации.
Гарантийные обязательства
Гарантийный срок эксплуатации – 12 месяцев с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода-изготовителя. Кроме того, мы осуществляем послегарантийное обслуживание наших шкафов, бесплатную консультацию по вопросам технического сопровождения, снабжение необходимыми запчастями.
Дополнительные услуги
При заключении договора наши специалисты разработают электрическую схему по техническому заданию или опросному листу, предоставят рекомендации по размещению оборудования и подключению различных типов датчиков.
Доставляем продукцию по всей России и Казахстану в короткие сроки
- Промышленные нагреватели
- греющая лента,
- трубчатые электронагреватели (ТЭНЫ):
Шкафы управления: доставка по всей России БЕСПЛАТНО
- Москва и область — 2-3 дня
- Санкт-Петербург и Ленинградская область — 5 дней
- Центральная Россия — 2-3 дня
- Северо-Запад России — 3-4 дня
- Поволжье — 1-2 дня
- Урал — 1-2 дня
- Сибирь — 2-3 дня
- Юг России — 3-4 дня
- Дальний Восток — 4-9 дней
- Казахстан — от 7 дней
Трубчатые нагреватели
Результаты уточнения
Закрыть
Типичные области применения
Щелочные растворы
Чистая вода
6
Обезжиривание Масла 09005 Обезжиривание asing Solutions
Деионизированная вода
Деминерализованная вода
Дионизированная вода
Подача воздуха
Нагнетаемый воздух и газы
Топливо
Масла-теплоносители
Легкие масла
Легкие масла
Жидкий парафин
Масла средней плотности
Технологическая вода
Длина волны элемента
Средняя волна
Короткая волна
Тип конструкции
2 шт.
1 шт. Расширяемый
Только охлаждение
Нагрев и охлаждение
Только нагрев
1 элемент
3 элемента
6 элементов
Инфракрасный керамический
Изогнутая поверхность
Edison Style
Ребристая полоса
Ребра с монтажными лапками
Плоская поверхность
Защита от бликов
Стеклянная поверхность
Нагревательный элемент
Бак для горячей воды
Корпус 05 ИзолированныйЛинейный корпус
Длинная шейка
Металлическая поверхность
Монтажные выступы
Без монтажных выступов
Нет
Кварцевая композитная поверхность
Отражающая
Автономная
Силиконовый каучук
Стандартный
Трубчатый нагреватель
С монтажными отверстиями
Обратный пояс
Конфигурации элементов
Двойной конец
6 9005 Элемент Изгиб шпильки
Изгиб шпильки
Liquid Tight
Одинарный Элемент
Односторонний наконечник
Прямой
Серийный размер
122 мм Квадрат
60 мм Квадрат
Ширина – 95 мм
Ширина – 60 мм
19,50″ x 2,46″ (495 x 62,5 мм)
14,63″ x 2,46″ (372 x 62,5 мм)
х 62,5 мм )
7,31 x 2,46 дюйма (186 x 62,5 мм)
4,88 x 2,46 дюйма (124 x 62,5 мм)
4,88 дюйма (124 мм) Квадрат
E205 Standard Base
6 90
Различные конфигурации
Размер нагревателя (если известен)
Ширина 1 дюйм, толщина 5/16 дюйма
1-1/2″ (38,1 мм) на 1/2″ (12,7 мм) толщиной
1-1/2″ шириной на 3/8″ толщиной
1-1/2″ шириной на 5/16″ Толстый
2 дюйма в ширину на 1-3/8 дюйма Толстый (включая ребра)
2-1/2 дюйма (63,5 мм) на 1/2 дюйма (12,7 мм) Толстый
3 дюйма (76,2 мм) на 1 /2″ (12,7 мм) Толстый
4″ (101,6 мм) на 1/2″ (12,7 мм) Толстый
Специальная ширина
Ребристый внешний диаметр
0,90″ — 1,0″ —
6 1,00006 900″ 1,10 дюйма
Тип кабеля
Круглый
Квадратный/прямоугольный
Стандартные конфигурации
Варианты зажима
Конфигурации с катушкой
Внутренняя конструкция кабеля
Спиралевидно 9006 9000 5 Прямая проволокаСерия CHX
100
200
300
Литые материалы
Алюминий (стандарт)
Латунь
Бронза
Варианты кожуха
Литой алюминий
Листовой металл
Варианты монтажа
Керамическая втулка с выводами
Зажим
Винт 50 090 Шарнирный
Шпильки
Шпильки
Опора нагревателя
Анти- Поворотные выступы
Ремни
U-образный болт
Тип вентилятора
Предоставляется заказчиком
Однофазный
Трехфазный
Опции вентилятора
Двойной порт
Удлинители
Защита на входе
Однопортовый
Расположение вентиляторов
6 Горизонтальный 5
60 Заказчик 0006
Вертикальный
Выход и вход воздуха
Вход
Выход
Элементная конструкция
Протравленная фольга
Проволочная обмотка
Ленточная конструкция
Акрил
Высокая температура до 1400°F (760°C)
Силикон
Силиконовая резина до 400°F (204°C)
Лента с термостатом или процентным контролем времени
Материалы корпуса
6
Нержавеющая сталь
Цвета нагревателя
Изменение цвета
Без изменения цвета
Нет предпочтений
Материалы оболочки
00 6005 Нержавеющая сталь 9006 Сталь
Другое
Варианты монтажа
Кронштейн
Хомут
Фитинг
Круглый фланец
Квадратная/прямоугольная шайба 9006 9000
Материал ребра
Нержавеющая сталь
Сталь
Винт Материалы заглушки
Латунь
Нержавеющая сталь
Сталь
Материалы фланца
Incoloy®
Нержавеющая сталь
Сталь
Размеры фланцев
3
4
5
6
8
5 10 9 0 6 10 06
14
Пользовательский
Материалы элементов
Incoloy®
Поверхность Обработка
Специальная отделка
Стандартная
Стандартная отделка
Способы охлаждения
Воздух
Жидкость
Нет
6
50009 Варианты зажима Болтовой зажим
Болтовой
Кронштейны
Встроенные зажимные хомуты
Зажимные хомуты
Фланец и защелка
Фланец Цапфа
Отдельные зажимные хомуты
Перекрытие корпуса
Ленты
Ленты с зажимными скобами
Клиновой замок
Приварные скобы
Места выхода выводов
Отдельно
Вместе
Программа Terminator
Доставка 1-2 дня
Доставка 2-3 дня
Нет в наличии
Диаметр нагревателя (если известен)
9″6 19004″ 1-001/
1/ 2″
1/4″
1/8″
10 мм
12,5 мм
15/16″
16 мм
6″/5 20 мм 9000 06
3/16″
3/4″
3/8″
5/16″
5/32″
5/8″
6,5 мм
7/8″
8 мм
Типы нагревателей
Литая лента
Керамическая лента
Maxiband
5 Расположение нагревательного элемента
6 s Указывается заказчиком
Нет
Предварительно сконфигурированный Edge
Предварительно сконфигурированный Top Surface
Электрические разъемы
Бронированный кабель
Керамические колпачки
Шнур
Шнур и вилка
Edison Style
Фитинги и провода
Провода с защитой от гибких пружин
Высокотемпературные
Изолированные провода
Провод
Провод (с и без защиты) 5 9000 Провод 00
900 Выводы Наконечники
Металлические выступы
Влагостойкие выводы
NEMA 1
NEMA 4
NEMA 5
NEMA 7
NEMA 12 6
Штыри
Свинцовые провода
Вилка
Быстроразъемное соединение
Быстроразъемные вилки
Круглая керамика
Винтовые клеммы
Одиночный контакт
Кабель SJO
Выступы 900 Клемма 6
Клемма 6 900 Корпуса
Клеммы
Изоляция клемм
Проволочные оплетки
Без корпуса
Без корпуса
Другое
Варианты подключения
Защита от истирания
Варианты наконечников
Варианты выхода вывода
Варианты подводящего провода
Защита подводящего провода
Опции питания
Быстроразъемные заглушки
Опции безопасности
Клеммная коробка
Клеммные коробки 6s
Клеммные крышки
9 05 Клеммные корпуса
Защита клемм
Взрывостойкий
Влагостойкий
Соответствует NEMA
Быстроразъемное соединение
Листовой металл
Специальная конструкция
Нет
Ориентация выводов
45° к катушке
90° к катушке
Параллельно катушке
6 Clamp1 Способы монтажа 900
Механические застежки
Постоянные
Прочие
Места выхода охлаждающей трубки
Предварительно сконфигурированные противоположные стороны
Предварительно сконфигурированные на одной стороне
Указано заказчиком
Нет
Фитинги охлаждающих трубок
Угловые
Угловые фитинги
Уплотнительные фитинги
Прямые
Резьбовые фитинги
Прямые
Фитинги
06
Принадлежности для установки
Фитинги
Гибкий шланг
Трубки
Влагозащитные уплотнения
Основные области применения
Вакуумные области применения
Схемы намотки
Двойной
Одинарный
Варианты кожуха
Варианты торцевого диска
Снятие нагревателя
Варианты материалов
Варианты монтажа 90 Угол 90 Правый
6 005 Опции для прямого угла
Опции допусков
Датчики и Управление
Управление
Сенсор
Опции сенсора
Встроенный
Заземленный
Нет
Защитная гильза
Незаземленная
Калибровка термопары
J
K
Нет
Регулируемая байонетная термопара
66 Клеммы для термопар
Провода
Наконечник
Вилка
Питание Варианты
Конструкция
Заземление
Тепловые зоны
Силовые формации
Опции контроля температуры
Регулируемый
Предустановленный
Количество проводников
Типы проводки сопротивления
Параллельный
6 Параллельный, ряд
0005
Термостаты
Двухполюсные
High Limit
Однополюсный
Опции термостата
Аксессуары
Керамические клеммные колодки
1-полюсный
2-полюсный
3-полюсный
4-полюсный
6-полюсный
Соединители с проволочными гайками
Керамические соединители
Принадлежности для подключения
50 Beadush 6
5
Крышки и основания
Типы проводов
Лента
Круглый провод
Провод термопары
Тип MG
Тип PTFE
Тип TGGT
Жгут проводов
Типы заглушек
0005 Общее назначение
Тяжелый режим
Типы защиты
Кабель
Оболочка
Клеммная коробка
Опции нагревателя
0 0 0 Управление потоком 0005 Опция корпуса терминала Аксессуары
Лента для переноса
Электропроводка
Дополнительные опции
Аксессуары
Опции холодного конца
Варианты конструкции
Отделка по выбору заказчика
Электрические варианты
Осмотр и испытания
Варианты проводов
Монтажные аксессуары
Варианты монтажа
Вилки и разъемы
Розетка
005 Датчики Отражатели 90 06
Сенсоры
Варианты чехлов
Односторонний
Специальные функции
Специальные конфигурации нагревателя
Стандартная отделка
Датчики температуры
Клеммные крышки
Термопары
Электромонтажные принадлежности
Варианты электропроводки
Варианты электропроводки
Разрешения агентства (при необходимости)
CSA
05 5009006
5
56
5 UL Признано UL, Канада и США
Признано UL, США
Разъемы
2-контактный
3-контактный
Пользовательский
Втычной
Миниатюрный
Стандартный
6
Типы датчиков
RTD
Термопара
Типы хвостовиков
Прямой
Конический
Размеры отверстий
6
0 0 Отверстие 0,385 Отверстие
Диаметр датчика
1/4 дюйма
3/8″
Типы резьбы
Фланцевая
Heavy Duty
Standard Duty
Van Stone
Материалы
Черный
06
Чугун
Керамика
Incolel®
Нержавеющая сталь
Нержавеющая сталь
Максимальная рабочая температура (704°С)
1800° F (982°C)
2000°F (1093°C
2200°F (1204°C)
2550°F (1400°C)
3100°F (1700°C)

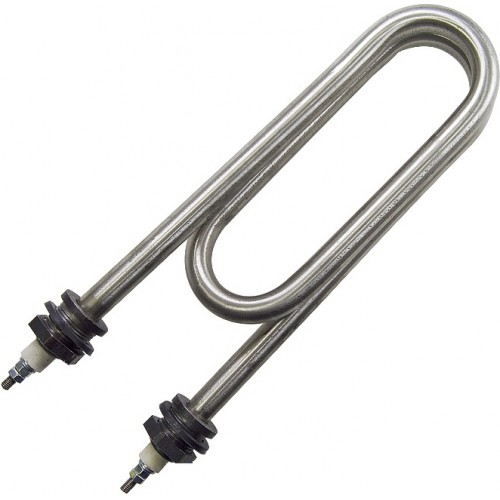

Neptronic | Нагреватели | Трубчатые и ребристые трубчатые
Болтовой зажим
Болтовой
Кронштейны
Встроенные зажимные хомуты
Зажимные хомуты
Фланец и защелка
Фланец Цапфа
Отдельные зажимные хомуты
Перекрытие корпуса
Ленты
Ленты с зажимными скобами
Клиновой замок
Приварные скобы
Места выхода выводов
Отдельно
Вместе
Программа Terminator
Доставка 1-2 дня
Доставка 2-3 дня
Нет в наличии
Диаметр нагревателя (если известен)
9″619004″ 1-001/
1/ 2″
1/4″
1/8″
10 мм
12,5 мм
15/16″
16 мм
6″/5 20 мм 9000 06
3/16″
3/4″
3/8″
5/16″
5/32″
5/8″
6,5 мм
7/8″
8 мм
Типы нагревателей
Литая лента
Керамическая лента
Maxiband
5 Расположение нагревательного элемента
6 s Указывается заказчиком
Нет
Предварительно сконфигурированный Edge
Предварительно сконфигурированный Top Surface
Электрические разъемы
Бронированный кабель
Керамические колпачки
Шнур
Шнур и вилка
Edison Style
Фитинги и провода
Провода с защитой от гибких пружин
Высокотемпературные
Изолированные провода
Провод
Провод (с и без защиты) 5 9000 Провод 00
900 Выводы Наконечники
Металлические выступы
Влагостойкие выводы
NEMA 1
NEMA 4
NEMA 5
NEMA 7
NEMA 12 6
Штыри
Свинцовые провода
Вилка
Быстроразъемное соединение
Быстроразъемные вилки
Круглая керамика
Винтовые клеммы
Одиночный контакт
Кабель SJO
Выступы 900 Клемма 6
Клемма 6 900 Корпуса
Клеммы
Изоляция клемм
Проволочные оплетки
Без корпуса
Без корпуса
Другое
Варианты подключения
Защита от истирания
Варианты наконечников
Варианты выхода вывода
Варианты подводящего провода
Защита подводящего провода
Опции питания
Быстроразъемные заглушки
Опции безопасности
Клеммная коробка
Клеммные коробки 6s
Клеммные крышки
9 05 Клеммные корпуса
Защита клемм
Взрывостойкий
Влагостойкий
Соответствует NEMA
Быстроразъемное соединение
Листовой металл
Специальная конструкция
Нет
Ориентация выводов
45° к катушке
90° к катушке
Параллельно катушке
6 Clamp1 Способы монтажа 900
Механические застежки
Постоянные
Прочие
Места выхода охлаждающей трубки
Предварительно сконфигурированные противоположные стороны
Предварительно сконфигурированные на одной стороне
Указано заказчиком
Нет
Фитинги охлаждающих трубок
Угловые
Угловые фитинги
Уплотнительные фитинги
Прямые
Резьбовые фитинги
Прямые
Фитинги
06
Принадлежности для установки
Фитинги
Гибкий шланг
Трубки
Влагозащитные уплотнения
Основные области применения
Вакуумные области применения
Схемы намотки
Двойной
Одинарный
Варианты кожуха
Варианты торцевого диска
Снятие нагревателя
Варианты материалов
Варианты монтажа 90 Угол 90 Правый
6 005 Опции для прямого угла
Опции допусков
Датчики и Управление
Управление
Сенсор
Опции сенсора
Встроенный
Заземленный
Нет
Защитная гильза
Незаземленная
Калибровка термопары
J
K
Нет
Регулируемая байонетная термопара
66 Клеммы для термопар
Провода
Наконечник
Вилка
Питание Варианты
Конструкция
Заземление
Тепловые зоны
Силовые формации
Опции контроля температуры
Регулируемый
Предустановленный
Количество проводников
Типы проводки сопротивления
Параллельный
6 Параллельный, ряд
0005
Термостаты
Двухполюсные
High Limit
Однополюсный
Опции термостата
Аксессуары
Керамические клеммные колодки
1-полюсный
2-полюсный
3-полюсный
4-полюсный
6-полюсный
Соединители с проволочными гайками
Керамические соединители
Принадлежности для подключения
50 Beadush 6
5
Крышки и основания
Типы проводов
Лента
Круглый провод
Провод термопары
Тип MG
Тип PTFE
Тип TGGT
Жгут проводов
Типы заглушек
0005 Общее назначение
Тяжелый режим
Типы защиты
Кабель
Оболочка
Клеммная коробка
Опции нагревателя
0 0 0 Управление потоком 0005 Опция корпуса терминала Аксессуары
Лента для переноса
Электропроводка
Дополнительные опции
Аксессуары
Опции холодного конца
Варианты конструкции
Отделка по выбору заказчика
Электрические варианты
Осмотр и испытания
Варианты проводов
Монтажные аксессуары
Варианты монтажа
Вилки и разъемы
Розетка
005 Датчики Отражатели 90 06
Сенсоры
Варианты чехлов
Односторонний
Специальные функции
Специальные конфигурации нагревателя
Стандартная отделка
Датчики температуры
Клеммные крышки
Термопары
Электромонтажные принадлежности
Варианты электропроводки
Варианты электропроводки
Разрешения агентства (при необходимости)
CSA
05 5009006
5
56
5 UL Признано UL, Канада и США
Признано UL, США
Разъемы
2-контактный
3-контактный
Пользовательский
Втычной
Миниатюрный
Стандартный
6
Типы датчиков
RTD
Термопара
Типы хвостовиков
Прямой
Конический
Размеры отверстий
6
0 0 Отверстие 0,385 Отверстие
Диаметр датчика
1/4 дюйма
3/8″
Типы резьбы
Фланцевая
Heavy Duty
Standard Duty
Van Stone
Материалы
Черный
06
Чугун
Керамика
Incolel®
Нержавеющая сталь
Нержавеющая сталь
Максимальная рабочая температура (704°С)
1800° F (982°C)
2000°F (1093°C
2200°F (1204°C)
2550°F (1400°C)
3100°F (1700°C)
Neptronic | Нагреватели | Трубчатые и ребристые трубчатые
5
Крышки и основания
Типы проводов
Лента
Круглый провод
Провод термопары
Тип MG
Тип PTFE
Тип TGGT
Жгут проводов
Типы заглушек
0005 Общее назначение
Тяжелый режим
Типы защиты
Кабель
Оболочка
Клеммная коробка
Опции нагревателя
0 0 0 Управление потоком 0005 Опция корпуса терминалаАксессуары
Лента для переноса
Электропроводка
Дополнительные опции
Аксессуары
Опции холодного конца
Варианты конструкции
Отделка по выбору заказчика
Электрические варианты
Осмотр и испытания
Варианты проводов
Монтажные аксессуары
Варианты монтажа
Вилки и разъемы
Розетка
005 ДатчикиОтражатели 90 06
Сенсоры
Варианты чехлов
Односторонний
Специальные функции
Специальные конфигурации нагревателя
Стандартная отделка
Датчики температуры
Клеммные крышки
Термопары
Электромонтажные принадлежности
Варианты электропроводки
Варианты электропроводки
Разрешения агентства (при необходимости)
CSA
05 5009006
5
56
5 UL Признано UL, Канада и США
Признано UL, США
Разъемы
2-контактный
3-контактный
Пользовательский
Втычной
Миниатюрный
Стандартный
6
Типы датчиков
RTD
Термопара
Типы хвостовиков
Прямой
Конический
Размеры отверстий
6
0 0 Отверстие 0,385 Отверстие
Диаметр датчика
1/4 дюйма
3/8″
Типы резьбы
Фланцевая
Heavy Duty
Standard Duty
Van Stone
Материалы
Черный
06
Чугун
Керамика
Incolel®
Нержавеющая сталь
Нержавеющая сталь
Максимальная рабочая температура (704°С)
1800° F (982°C)
2000°F (1093°C
2200°F (1204°C)
2550°F (1400°C)
3100°F (1700°C)
Neptronic | Нагреватели | Трубчатые и ребристые трубчатые
Признано UL, Канада и США
Признано UL, США
Разъемы
2-контактный
3-контактный
Пользовательский
Втычной
Миниатюрный
Стандартный
6
Типы датчиков
RTD
Термопара
Типы хвостовиков
Прямой
Конический
Размеры отверстий
6
0 0 Отверстие0,385 Отверстие
Диаметр датчика
1/4 дюйма
3/8″
Типы резьбы
Фланцевая
Heavy Duty
Standard Duty
Van Stone
Материалы
Черный
06
Чугун
Керамика
Incolel®
Нержавеющая сталь
Нержавеющая сталь
Максимальная рабочая температура (704°С)
1800° F (982°C)
2000°F (1093°C
2200°F (1204°C)
2550°F (1400°C)
3100°F (1700°C)
Neptronic | Нагреватели | Трубчатые и ребристые трубчатые
