Что такое сварочный инвертор и как он работает

Сварочные инверторы

Основное назначение всех сварочных источников — обеспечивать стабильное горение сварочной дуги и её легкий поджиг. Одним из самых важных параметров сварочного процесса является его устойчивость к колебаниям и помехам. Существует несколько видов источников питания сварочной дуги — трансформаторы, дизельные или бензиновые электрогенераторы, выпрямители и инверторы. Инверторный источник сварочного тока появился в XX веке, а в начале XXI века стал одним из самых популярных сварочных аппаратов для всех видов дуговой сварки.

Сварочные инверторы представляют собой переносное электрическое устройство, широко применяемое в промышленной и бытовой сфере, которое позволяет осуществлять ручное дуговое сваривание и резку как цветных, так и черных металлов.

Большую популярность данные устройства получили благодаря своей компактности и весу, что гарантирует качественную сварку на высотах и других местах, где использование классических сварочных трансформаторов является невозможным.

Также сварочные инверторы считаются отличным вариантом для использования неопытными сварщиками, поскольку имеется возможность автоматизации настраиваемых режимов работы, простоты применения и проведения различных видов и типов сварки. Ну а в случае со специалистами — позволит во много раз увеличить производительность путем замены стандартного сварочного транзистора или выпрямителя.

В нашем арсенале отдельно выделен бренд сварочных аппаратов — Weldmaster и серия «ИСКРА» Электроприбор

Принцип действия


Схема инверторных сварочных аппаратов не слишком сложная и ее принцип работы построен на преобразовании переменного тока одной частоты на переменный, но уже более высокой частоты. Подробнее этот процесс можно описать так: напряжение сети (переменный ток) поступая на выпрямитель, трансформируется в постоянный. Далее в работу включается преобразователь частоты, который обратно изменяет ток на переменный, который имеет увеличенную частоту.

Следующей стадией является уменьшение напряжения с помощью трансформатора. Завершающим этапом преобразования служит силовой выпрямитель позволяющий получить на выходе ток, обладающий существенной силой и имеющий низкое напряжение.

Преимущества и особенности


Отличительной особенностью является осуществимость выдачи тока требуемой мощности, не уступая при этом большим по размерам аналогам.

Преимущества :

  • такие же рабочие характеристики как и у трансформаторных, при наличии существенно меньших размеров и веса аппарата;

  • простота и легкая настройка тока под любые поставленные задачи;

  • меньшее потребление электроэнергии благодаря использованию инверторной технологии, которая подразумевает применение пары преобразователей;

  • имеют большой коэффициент полезного действия, по сравнению с трансформаторами и преобразователями, который равняется 90%. Это свидетельствует о том, что практически вся потребляемая электроэнергия потребляется дугой;

  • уменьшение разбрызгивания металла при сварочном процессе;

  • применение IGBT-элементов позволило повысить общую надежность устройства;

  • легкая и удобная доставка к месту проведения работ.

Как пользоваться


Первое что нужно сделать – это подготовить защитную спецодежду и экипировку. Далее следует определиться с материалом, требующим сварки (чугун, мягкая или нержавеющая сталь) и его толщиной. Опираясь на известную информацию, производится выбор необходимой силы тока и нужного диаметра электрода. Далее проводится настройка самого инвертора, после чего следует определение вида подключения, оно может быть прямым и обратным. Прямое необходимо для сварки толстого изделия («+» крепится на деталь, «-» соответственно электрод).

Обратное подключение необходимо для тонких материалов («+» — электрод, «-» закрепляется на свариваемой детали). По завершению всех подготовительных процедур можно приступать к процессу сварки.

Кроме выше перечисленного, нужно обратить внимание на следующий нюанс: что именно требуется сварить (угол, вертикальная или горизонтальная поверхность, труднодоступные места и т.д), подобрать правильно положение электрода (углом вперед, назад или прямой).

Приобретение

Наш интернет-магазин предоставляет возможность купить лучшие инверторные сварочные аппараты по выгодным и доступным ценам. Наши специалисты всегда предоставят самую актуальную и полезную информацию и помогут правильно выбрать оборудование. Мы предлагаем недорогие инверторные СА благодаря тому, что сами являемся производителем и воплощаем идею максимального качества инструмента и доступности его как можно большему кругу потребителей. Так же у нас имеется быстрая доставка по городу и региону.

Основные отличия инверторного сварочного аппарата от обычного трансформаторного

Сварочные аппараты становятся незаменимыми не только в промышленном производстве, но и в быту. Подтверждением тому служит огромный выбор техники бытового и полупрофессионального назначения. При этом среди других типов оборудования все большую популярность приобретают инверторные устройства. В чем же состоит отличие инверторного сварочного аппарата от обычного?

Принцип работы трансформаторного сварочного аппарата

Современные трансформаторные сварочные аппараты отличаются надежностью и неприхотливостью. Работают они на частоте 50 Гц. Электрический ток преобразовывается с помощью трансформатора. Происходит это следующим образом. Сначала ток напряжением 220В подается на первичную обмотку трансформатора. Он намагничивает составной сердечник, который создает переменное магнитное поле. В результате возникает переменный ток во вторичной обмотке, но его параметры уже другие: напряжение – 50-90В, сила тока – 100-200А. Последняя величина напрямую зависит от количества витков во вторичной обмотке трансформатора. Регулируется она механическим путем. Пример такого устройства – WESTER ARC 130.

Так выглядят сварочные трансформаторы

Впервые электросварку на практике использовал русский изобретатель Н.Н. Бенардос в 1881 году.

Преимущества трансформаторов

Сварочные трансформаторы имеют ряд преимуществ:

  • Они недорогие. При равнозначных характеристиках сварочный трансформатор стоит в два раза меньше инвертора.
  • Устройства имеют простую и надежную конструкцию.
  • Отремонтировать их можно даже в бытовых условиях.
  • Они могут работать при отрицательных температурах.

Недостатки трансформаторов

  • Трансформаторы отличаются солидными габаритами и большим весом. Они мало приспособлены для частых перемещений.
  • Работая на переменном токе, сложно обеспечить высокое качество швов.
  • КПД устройств не более 80 %.
  • Аппараты потребляют большое количество электроэнергии.
  • Их нельзя подключать к внутридомовой сети.

Принцип работы сварочного инвертора

Серийное изготовление сварочных инверторов было налажено около 30 лет назад. Более точное их название – выпрямители с транзисторным инвертором. Главное отличие сварочных аппаратов этого типа – в последовательности преобразований электрического тока. В этих приборах ему приходится менять свои характеристики несколько раз. Сначала ток выпрямляется и становится постоянным, проходя через полупроводник. На следующем этапе его пропускают через фильтр для дополнительного сглаживания. Затем ток поступает в инвертор и преобразуется в переменный частотой порядка 100 кГц. После этого он попадает в трансформатор, в котором напряжение понижается, а сила тока увеличивается. Далее он поступает в высокочастотный фильтр и затем в выпрямитель. На выходе получается постоянный ток требуемых параметров.

За счет таких сложных преобразований удалось уменьшить габариты сварочного аппарата. Пример такого устройства – ELITECH АИС 200 ПНС.

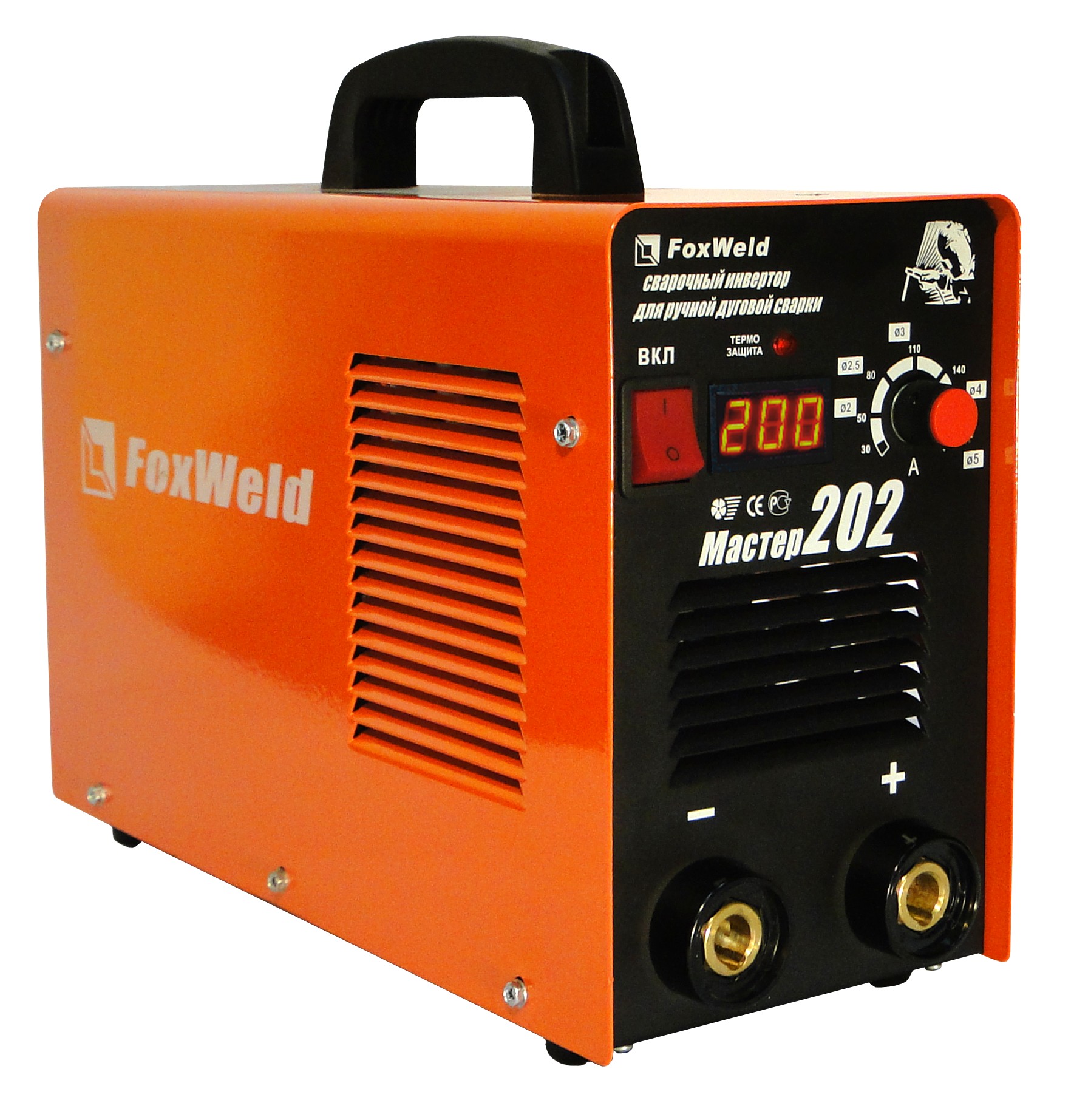

Так выглядит сварочный инвертор

Преимущества инверторного аппарата

  • КПД устройств достигает 95 %. Потери энергии минимальны.
  • Аппараты отличаются повышенной электробезопасностью.
  • Их можно без последствий подключать к обычной бытовой сети.
  • Устройства имеют очень широкий диапазон регулирования силы тока. Благодаря этому возможно использовать разные типы электродов и подбирать требуемый режим сварки для металлов.
  • Вся работа приборов регулируется управляющими схемами и микропроцессорами. Это обеспечивает легкий поджиг и стабильное удержание дуги.
  • Напряжение и сила тока в инверторных аппаратах регулируются плавно.
  • Аппараты комплектуются защитой от перепадов сетевого напряжения.
  • Сварку можно вести в любых пространственных положениях.

Недостатки инверторного аппарата

  • Их стоимость значительно превышает аналогичный показатель сварочных трансформаторов.
  • Устройства чувствительны к пыли. Она может быть причиной выхода из строя.
  • Инверторные сварочные аппараты плохо переносят повышенную влажность и низкие температуры. Хранить их нужно только при положительной температуре.
  • При нарушении правил эксплуатации выходит из строя блок с силовыми транзисторами. Его замена может обойтись в половину стоимости аппарата. Ремонт устройства – очень дорогая процедура.

В итоге отличие инвертора от сварочного аппарата трансформаторного типа с точки зрения пользователя заключается в следующем: он мобильный, обеспечивает отличное качество швов, с ним удобно работать. Эти функциональные преимущества обеспечиваются электроникой и автоматизацией процессов. По этой же причине такие устройства дороже стоят.

Сварочные трансформаторы – это своеобразные «рабочие лошадки». Их следует использовать тогда, когда не предполагается перемещение устройства и не требуется высокое качество сварки.

Page not found — VDI-UA

Unfortunately the page you’re looking doesn’t exist (anymore) or there was an error in the link you followed or typed. This way to the home page.

  • Главная
  • Полуавтоматы
  • Инверторы MMA
  • Инверторы TIG
  • Газосварка
  • Плазменная резка
  • Система охлаждения
  • Патон
  • Днепровелдинг
  • Элсва (Запорожье)
  • Атом (Запорожье)
  • Техмик (Ровно)
  • ИИСТ (Херсон)
  • SSVA (Харьков)
  • GYSmi
  • DECA
  • Jasic
  • Welding Dragon
  • Modern Welding
  • Telwin
  • Днипро-М
  • Энергия-сварка
  • Тесты и видеоматериалы
  • Статьи
  • Фотогалерея
  • Маска Хамелеон
  • Расходные
    • Электрододержатели, масса
    • Горелки MIG/MAG
    • Расходные MIG/MAG
      • 08-M6-25mm
      • 1,0-M6-25mm
      • Ролик 30х22х10 (0,8-1,0) — V
      • Ролик 30х22х10 (1,0-1,2) — V
      • Ролик 35х25х8 (0,8-1,0) — V
      • Ролик 35х25х8 (1,0-1,2) — V
      • Ролик 30х10х10 (0,6-0,8) — SSVA
      • Ролик 30х10х10 (0,8-1,0) — SSVA
      • Ролик 30х10х10 (1,0-1,2) — SSVA
      • KZ-2 евроразъем (мама)
      • Спрей Binzel NF
    • Горелки TIG
    • Головки TIG
    • Комплектующие TIG
      • Цанга 1,0мм 50мм TIG
      • Цанга 1,6мм 50мм ТИГ
      • Цанга 2,0мм 50мм аргон
      • Цанга 2,4мм 50мм TIG
      • Цанга 3,0мм 50мм аргонная
      • Цанга 3,2мм 50мм (ТИГ)
      • Цанга 4,0мм 50мм (TIG)
      • Корпус цанги 1,0мм
      • Зажим цанги 1,6мм
      • Корпус цанги 2,0мм
      • Кнопка внешняя TIG
      • Капа короткая ТИГ
      • Капа длинная ТИГ
    • Плазмотроны CUT
    • Циркули CUT
    • Редукторы
    • Светофильтры
    • PT-31 (CUT-40) расходные
    • SG-55 (AG-60) расходник
    • SG-51 (CUT-60)
    • P-80 Panasonic
    • A101/A141 Trafimet
    • Powermax 45
    • Термопенал
    • Перчатки сварщика
  • Электроды сварочные
  • Контакты

Чем отличается сварочный аппарат от инвертора

Остановимся подробнее на различии между типами сварочных аппаратов:

Сварочный трансформатор

Этот тип сварочных аппаратов появился раньше всех. Он использует переменный ток для сварки. Применяется для работы с черными металлами.

Сварочный трансформатор имеет очень простую конструкцию, поэтому его легко обслуживать и ремонтировать. Агрегат имеет низкую цену, при этом довольно надежен и неприхотлив. Использовать его также очень просто. Даже новичок сможет справиться с работой. К сожалению, из-за нестабильной сварочной дуги тяжело получить качественный шов.

Другим минусом сварочного трансформатора является большая нагрузка на электросеть во время работы. По этой причине крайне не рекомендуется подключать аппарат к бытовой электросети. Это чревато перепадами напряжения или даже выбиванием пробок.

Кроме того, сварочный трансформатор громоздкий и имеет вес от 20 кг. Поэтому его неудобно хранить и перемещать с места на место.



Сварочный выпрямитель

Сварочные аппараты этого типа считаются более качественными и профессиональными. Для сварки используется постоянный ток. Работать можно как с черными, так и с цветными металлами. Благодаря более стабильной дуге, увеличенной глубине проплавления и улучшенной схемой регулирования тока проще сформировать хороший шов.

Сварочные выпрямители имеют хорошую систему защиты от влаги, пыли и инородных предметов. Заметно снижено искрообразование во время работы.

Однако стоимость таких агрегатов заметно выше, а для работы требуется навык и опыт. Например, непрофессионалу тяжело избежать постоянного перегрева аппарата во время работы. Конструкция выпрямителя также гораздо сложнее, чем у трансформатора. Поэтому самостоятельное обслуживание и ремонт вызовет ряд сложностей у новичка.



Сварочный инвертор

Самый современный тип сварочных аппаратов. Имеет много разновидностей: есть модели как под конкретный вид работ, так и универсальные. Благодаря этому легко подобрать инвертор для разных типов сварки, а также для работы с любым металлом.

Этот тип агрегатов отличается очень стабильной дугой, поэтому даже новичок может получить ровный и аккуратный шов. Кроме того, даже простые сварочные инверторы имеют гибкую систему регулировок. Благодаря этому легко настроить аппарат под выполняемую задачу.

Во время работы сварочный инвертор не нагружает электросеть. При этом сварочные инверторы легкие и компактные. А значит, перемещать и хранить такое устройство намного проще.

  Трансформатор Выпрямитель Инвертор
Cвариваемые металлы черные черные и цветные черные и цветные
Размеры/вес большой большой маленький
Сложность использования высокая умеренная низкая
Стабильность дуги низкая средняя высокая
Многофункциональность нет нет да
Гибкие настройки нет нет да
Качество сварки низкое среднее высокое
Энергоэффективность низкая низкая высокая
Безопасность низкая средняя высокая
Стоимость низкая низкая высокая
Сложность обслуживания низкая высокая высокая

Основные характеристики сварочного инвертора | Разное | Cписок категорий | Блог

Максимальный диаметр электрода

По своей сути – та же характеристика диапазона рабочего тока. Иногда по неграмотности или злонамеренно указывается диаметр электрода, которым заявленным максимальным током варить не получится. Иногда наоборот: указан максимальный диаметр электрода, явно не дотягивающий до значения заявленного сварочного тока.


Последний вариант изредка является проблеском совести поставщиков-обманщиков. В качестве максимального тока они указывают ток короткого замыкания. А максимальный рабочий диаметр электрода указывают все-таки честно.

Тип сварочного тока: постоянный (DC) или переменный (AC)

Варить постоянным (иначе прямым, по-английски – DC) током проще: легче удерживать дугу. Поэтому 99,9% современных инверторных аппаратов ММА выдают постоянный сварочный ток.

А вот среди трансформаторов раньше большинство составляли как раз аппараты переменного тока.

Переменный ток (по-английски – AC) используется для сварки цветных металлов. Но не аппаратами ММА, а аппаратами TIG. Поэтому сварочный инвертор ММА, выдающий переменный ток, — большая редкость.

Напряжение без нагрузки

После включения аппарата, до момента поджига дуги напряжение на кончике электрода существенно выше, чем во время работы. И чем оно выше, тем легче поджечь дугу. Но стандарты запрещают уровень напряжения холостого хода на аппаратах, выдающих прямой ток, свыше 100В.

Для еще большего сокращения рисков используют т.н. блоки VRD. Аппарат, снабженный VRD, имеет на кончике электрода до начала поджига дуги всего несколько вольт. И лишь при прикосновении к металлу напряжение холостого хода восстанавливается до уровня, необходимого для поджига дуги.

На всех электродах всегда указывается полярность подключения, тип сварочного тока (постоянный или переменный) и минимально требуемый для поджига уровень напряжения холостого хода. Для абсолютного большинства широко распространенных электродов он не превышает 60В.

Напряжение холостого хода, также как и сварочный ток, зависит от уровня входного напряжения. Чем ниже напряжение в источнике питания, тем ниже напряжение холостого хода. Поэтому по мере снижения напряжения питания поджиг электрода становится все сложнее.

Рабочий цикл, он же ПВ (период включения), он же ПН (полезная нагрузка)

ПВ указывается двумя цифрами. Первая – сила тока. Вторая – процент времени. Например, «130А-50%» означает, что данный аппарат током 130А может варить половину времени. А столько же будет простаивать в ожидании охлаждения до рабочей температуры. Если измерения проводятся на максимальном токе аппарата, первую цифру опускают, оставляя только показатель в процентах. Например, если аппарат с номиналом 160А имеет напротив «ПВ» запись «30%», это означает, что током 160 ампер он может работать 30% времени, а 70% будет остывать.

Все верно. Остается только добавить, что отечественный ГОСТ Р МЭК 60974-1-2004 не устанавливает единой обязательной методики измерения показателя ПН для аппаратов ММА.

«Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами»
.

Европейская методика, изложенная в стандарте EN60974-1, предлагает измерение на нагрузочном стенде при температуре окружающей среды 40С только до первого отключения ввиду перегрева. Полученный результат относят к 10-минутному промежутку. Получается, сработала термозащита через 3 минуты, цикл аппарата на данном токе – 30%.

Методика концерна TELWIN. К настоящему времени ее используют большинство китайских производителей (тех, которые вообще проводят такие испытания своих машин). Сам итальянский концерн при замерах ПВ своих аппаратов по собственной методике после показателя скромно указывает «TELWIN». Абсолютное большинство китайских производителей этого не делает.

Наконец, существует российская, она же советская, методика. По своей сути она ближе к методике TELWIN: суммируются все промежутки за контрольный период, когда аппарат работал. Но отрезок берется не 10, а 5 минут. И – самое главное – аппарат сначала вводится в режим срабатывания защиты от перегрева, после чего начинаются измерения.

В итоге один и тот же аппарат по всем 3 методикам выдает совершенно различный процент! Естественно, самые скромные «циферки» получаются по европейской методике, а самые впечатляющие – до 2 раз и более – по методике Telwin.

Исполнение: класс защиты IP


Класс защиты IP указывает на исполнение электротехнических приборов в отношении твердых объектов (первая цифра) и жидкостей (вторая цифра).

Определить степень защиты аппарата можно визуально. Если у аппарата с IP21 все вентиляционные щели полностью открыты, то у IP22 они уже прикрыты сверху выступающими козырьками. А у аппарата с IP23 эти козырьки почти полностью закрывают щели.

Степень защиты IP24 и выше технически затруднена и не имеет смысла.

Исполнение: класс изоляции (по нагревостойкости)

Многие материалы при нагреве выше определенной температуры утрачивают свои рабочие свойства. Для стандартизации материалов по данному признаку введена классификация изоляции по нагревостойкости. Почти все сварочные инверторы на транзисторах IGBT имеют класс изоляции H, что соответствует предельной температуре нагрева 180С. Предыдущая «ступенька» — класс F – означает предел нагрева 155С. Выше класса F – только класс С, указывающий на возможную температуру нагрева свыше 180С.

Температура эксплуатации


Как и внутренний нагрев, внешний нагрев и особенно охлаждение накладывают на эксплуатацию определенные ограничения. Большинство инверторных сварочных аппаратов пригодны для работы в диапазоне от 0С до +40С. Если аппарат пригоден для эксплуатации на морозе, обязательно указывается его предельное значение: минус 20С или минус 40С.

Автор текста: Ю.Шкляревский.

Что такое инверторный сварочный аппарат, его устройство и работа

На смену старым и тяжелым сварочным трансформаторам пришли современные аппараты, имеющие небольшие габариты, плавную регулировку параметров. Они используются как профессиональными сварщиками, так и любителями при ремонте различных домашних, дачных конструкций, а также автомобилей. Инверторные сварочные аппараты стали настоящим прорывом в электросварке, значительно облегчая работу.

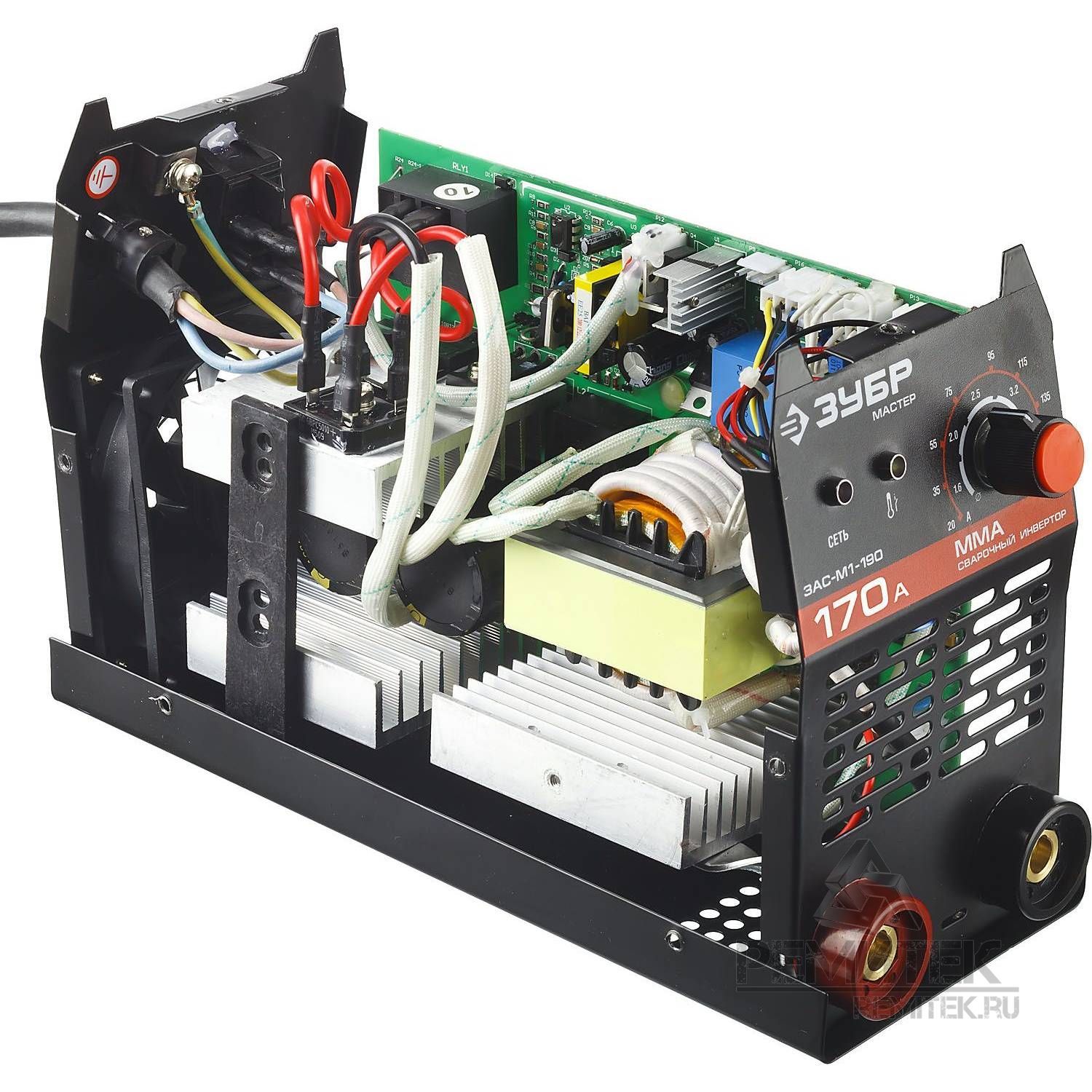

Что представляет собой инвертор

Для начала необходимо разъяснить, что такое электросварочный инвертор? Это электротехническое изделие, относящееся к электронным аппаратам, технические параметры которого предоставляют возможность выполнять сварочные работы в различных режимах. Они имеют характеристики, схожие с традиционными аппаратами трансформаторного типа, однако дополненные многими полезными функциями. Это значительно повышает их удобство пользования, а также расширяет эксплуатационные возможности. Применяют инверторные аппараты на производстве, при ремонтных работах дома, в гараже или же на даче.

Небольшой вес и малые габариты делают эти изделия удобными в эксплуатации, а также весьма мобильными по сравнению с традиционными электросварочными трансформаторами, генераторами и выпрямителями. Для ознакомления с этими электросварочными устройствами следует посмотреть соответствующее видео.

Типы инверторов

Предлагаемые на рынке сварочные аппараты инверторного типа подразделяются в зависимости от условий эксплуатации и бывают трех разновидностей:

  • профессиональные;
  • бытовые;
  • полупрофессиональные.

Профессиональные

Данная сварочная техника рассчитана на многочасовую работу при ежедневном пользовании. Она имеет усиленную электрическую изоляцию и компоненты, выдерживающие повышенные нагрузки. Все элементы конструкции спроектированы на активную эксплуатацию. Они используются сварщиками на производстве, частными предпринимателями в небольших цехах, при строительстве домов, а также в автомастерских. Инверторный аппарат данного вида имеет высокую стоимость, однако она вполне соответствует его техническим возможностям.

К профессиональной сварочной технике относятся комбинированные приборы. Они способны работать в нескольких режимах, включая стандартную дуговую электросварку. Некоторые экземпляры имеют функцию сварки в среде инертных газов, а также резака. Это предоставляет возможность проводить сварку стали нержавеющего типа, а также тонкого металла. Особенно ценятся эти электросварочные изделия у специалистов, занимающихся ремонтом автомобилей.

Бытовые

Это такие же сварочники, как и профессиональные, однако с менее надежными элементами. Их конструкция просто не выдержит длительного использования, так как будет постоянно перегреваться. Используемые в них электротехнические детали не рассчитаны на интенсивную работу. Эти электроприборы применяются для несложных, кратковременных электросварочных работ. Основным поставщиком данной сварочной продукции является Китай.

Полупрофессиональные

Если вы уже интересовались тем, что такое инверторный полупрофессиональный преобразователь, то об этом может быть известно. Если же нет, то разъясним. К этому виду относится электроприбор, занимающий промежуточное положение между бытовыми и профессиональными аппаратами. Их характеристики, как и стоимость выше, чем у любительских экземпляров, однако не соответствуют высокопрофессиональной технике. Данные инверторные преобразователи подходят для любителей заниматься домашними ремонтами, а также ценящими хорошую аппаратуру.

Разделение электросварочных изделий инверторного типа весьма условно, так как не отражает полностью их спектр параметров. В каждом магазине продавцы сразу предложат несколько вариантов по каждому классу преобразователей, проведут их краткий обзор и расскажут принцип работы.

Принцип действия

Разберем, что значит инверторный электросварочный аппарат и как он работает. Преобразование электрических параметров в данном типе сварочной техники выполняется комбинированным методом. Для этого используется полупроводниковая силовая электроника в сочетании с трансформатором малой мощности. Для того чтобы разобраться, что такое сварочный инвертор, необходимо понять его принцип действия. Он состоит из нескольких последовательных этапов.

Подаваемый из сети электрический ток переменного типа, проходя через диодный мост, выпрямляется и сглаживается, после чего специальным модулятором преобразуется обратно в переменный, но с повышением частоты (порядка 20 – 100 кГц). Для снижения величины напряжения, а также получения необходимой силы тока подключается трансформатор. На выходе устройства имеется силовой выпрямитель для получения постоянного сварочного тока.

Принцип работы инвертора, основанный на высокочастотном преобразовании, позволяет применять понижающие электрические трансформаторы гораздо меньших габаритов, чем в классическом аппарате индукционного типа. За счет этого выигрывается масса и компактность современных инверторных устройств, а также потребляемая мощность.

Принцип работы аппарата для инверторной сварки показан на схеме:

Упрощенное описание не показывает весь процесс, как работает инвертор, ведь взаимодействие электронных компонентов намного сложнее. Каждый из параметров жестко контролируется микропроцессорами, а также корректируется при отклонениях от оптимальных значений. Это обеспечивает получение разных характеристик и стабильную работу системы при сварке.

Технические характеристики и возможности

Предлагающиеся электросварочные аппараты отличаются не только своей стоимостью, качеством, но и характеристиками. Различные виды инверторов имеют отличающиеся технические параметры. От них напрямую зависит возможность выполнения разнообразных работ. К наиболее важным показателям относится сила сварного тока, которую способны выдавать инверторы. Помимо этого, имеет значение потребление электроэнергии. Это означает, что на выбор устройства влияют несколько ключевых параметров. От этого будет зависеть, какой толщины металл и оборудование могут сваривать устройства. Если планируется периодическая работа с деталями небольшой толщины из черного металл, нет нужды приобретать дорогой инверторный сварочный аппарат.

Кроме высшего значения силы тока, имеет значение и его минимальная величина. Это необходимо для сваривания тонколистовых металлических изделий. Особо привлекателен сварочный инвертор, имеющий принцип работы с плавной регулировкой параметров. Она, в отличие от ступенчатой, предоставляет возможность более точной настройки необходимых характеристик.

Величина напряжения холостого хода влияет на зажигание сварочной дуги. При высоком значении данного параметра повышается легкость поджига. Кроме того, следует внимательно изучить величину питающего напряжения, так как инверторы предлагаются на бытовые 220 В или же промышленные 380 В.

Возможности данной техники весьма обширны для тех, кто знает, что такое инверторная сварка. Аппарат способен стабильно поддерживать дугу при различных режимах работы. Помимо основной функции, инверторы снабжены дополнительными возможностями, делающими их применения еще более комфортным. «Горячий старт» позволяет ускорить процесс поджига дуги подавая на электрод дополнительный электрический импульс. Для исключения залипания используется «форсаж дуги», при котором сила подаваемого тока зависит от расстояния к свариваемой поверхности. Инверторы с «антизалипанием» имеют функцию остановки подачи электротока при прилипании электрода к детали. Представленный на фото инвертор имеет все характерные черты для этого класса техники.

Особенности эксплуатации

Сварщики, использующие инверторы знают, что такое электросварочное устройство весьма просто в эксплуатации и требует минимального ухода. Основная особенность заключается в правильном соблюдении условий их пользования. Если в технических характеристиках указано ПВ 60, это означает, что работать устройство должно на максимальном токе всего 6 минут из 10, а оставшиеся 4 предназначены для остывания аппарата. Этот принцип заложен для электрических устройств, работающих в бытовой сфере и полупрофессиональных.

Перед началом работы на новом аппарате необходимо изучить, как работает сварочный инвертор и что это такое. Для этого просмотрите видеообзор, где показано устройство и принцип работы преобразователя. Обращайте внимание на величину питающего напряжения сети. В параметрах указаны минимальные и максимальные данные, при которых электросварка будет выполнена нормально. Некоторые экземпляры хорошо варят электродом 3 мм толщиной даже при напряжении сети порядка 150 В!

Преимущества и недостатки

Получившие признание электросварщиков, инверторные устройства имеют широкий спектр достоинств, выгодно их отличающих от классической старой техники:

  • высокая производительность, а также мощность;
  • получаемый сварной шов имеет высокое качество;
  • компактность и малый вес;
  • высокий показатель КПД – до 90 %;
  • плавная регулировка токовых характеристик;
  • экономичный расход потребляемой электроэнергии;
  • возможность использования любителями, а также сварщиками с низкой квалификацией;
  • универсальность и надежность.

К недостаткам инверторных электросварочных аппаратов относится их высокая цена по отношению к старым трансформаторам, а также дороговизну ремонта. Помимо этого, данная электросварочная техника имеет повышенную чувствительность к осадкам, пыли, морозу и прочим внешним факторам. При использовании устройства в полевых условиях требуется заранее позаботиться о размещении под навесом.

Инвертор или трансформатор- отличия, преимущества и недостатки

Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу. Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой. И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети. У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов ). Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы. Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты. Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор. Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

  • 35% оплата труда сварщиков
  • 35% стоимость электродов
  • 28% стоимость электроэнергии
  • И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Что такое инверторный сварочный аппарат? Об инверторной технике и сварке

Как работает инверторная технология (в сварочных аппаратах)?

Проще говоря, инвертор — это электронная система регулирования напряжения. В случае инверторного сварочного аппарата он преобразует источник переменного тока в более низкое выходное напряжение — например, с источника 240 В переменного тока на выход 20 В постоянного тока.

Устройства на базе инвертора

используют ряд электронных компонентов для преобразования мощности — в отличие от обычных устройств на основе трансформатора, которые в основном зависят от одного большого трансформатора для регулирования напряжения.

Инвертор работает путем увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц. Это достигается за счет использования электронных переключателей, которые очень быстро включают и выключают питание (до 1 миллионной секунды). За счет такого управления источником питания до того, как он попадет в трансформатор, можно очень значительно уменьшить размер трансформатора.

Каковы преимущества использования инверторных сварочных аппаратов?

Инверторные изделия имеют много преимуществ по сравнению с обычными трансформаторными приборами:

  • Вес и размер : Это наиболее значительное и впечатляющее преимущество инверторного сварочного аппарата по сравнению с обычными машинами. Например, инвертор весом менее 5 кг, меньше чемодана и его можно удобно перекинуть через плечо, может иметь выходную мощность, сравнимую с мощностью 50-килограммовой машины на базе трансформатора.
  • Эффективность : Качественные инверторные аппараты, такие как серия инверторных сварочных аппаратов Weldforce, будут иметь коэффициент полезного действия около 80-90%, в то время как обычные сварочные аппараты имеют значительно более низкий КПД, около 50%. Это связано с тем, что более крупные трансформаторы в обычных машинах имеют большее сопротивление и, следовательно, теряют значительное количество мощности (или энергии) из-за рассеивания тепла.
  • Использование мощности генератора : Быть очень эффективным означает, что использование энергии генератора намного более целесообразно для инверторных сварочных аппаратов, которые могут работать на небольших портативных генераторных установках — что часто невозможно с традиционными трансформаторными машинами.Следует отметить, что существуют риски, связанные с использованием мощности генератора — для получения дополнительной информации прочитайте нашу статью об использовании генератора с инверторными сварочными аппаратами.
  • Рабочий цикл : Обычно гораздо более высокие рабочие циклы достигаются с инверторными машинами, опять же из-за разницы в размерах трансформатора. Хотя более мелкие компоненты в инверторной машине быстро нагреваются, их можно охладить намного проще и быстрее. Однако в обычных сварочных аппаратах с «трансформатором» компоненты намного крупнее и, следовательно, имеют тенденцию накапливать тепло, и им требуется больше времени для охлаждения.
  • Выход постоянного тока : Многие обычные аппараты для ручной дуговой сварки с трансформатором имеют только выход переменного тока, что означает, что они ограничены в типах электродов, которыми они могут сваривать. Однако в инверторных машинах ток намного легче преобразовать в постоянный ток, что означает, что они могут сваривать широкий спектр различных сварочных электродов. Это также означает, что некоторые инверторы MMA (стержневые) также подходят для сварки TIG на постоянном токе, что невозможно с обычными аппаратами переменного тока.
  • Производительность : Производительность качественных инверторных сварочных аппаратов существенно выше, чем у обычных сварочных аппаратов.Это особенно заметно при ручной дуговой сварке, когда операторы обнаруживают, что сварка намного проще и им не нужно «бороться» с дугой. Это в основном связано с тем, что инверторные машины имеют более высокое напряжение холостого хода и включают такие функции, как горячий запуск, защита от прилипания и Arc-Force. Ярким примером этого является сварка тонких материалов: с использованием обычного сварочного аппарата для стержневой сварки это, как известно, сложно, если не невозможно, но с инверторными аппаратами, такими как серия Weldforce, которые имеют бесконечную регулировку силы тока и очень стабильную дугу, мощность можно очень сильно уменьшить. низкий так, чтобы он сварился, скажем 1.6-миллиметровый листовой металл или секция трубы с относительной легкостью и контролем.
  • Функции : Электроника инверторных машин значительно упрощает возможность включения дополнительных функций (таких как режим TIG) и повышения управляемости существующих функций.

Что такое инверторная технология IGBT?

Аббревиатура IGBT означает «биполярные транзисторы с изолированным затвором». Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах Weldclass Inverter, которые облегчают регулировку напряжения.

В некоторых инверторных машинах используется более старая технология / транзисторы MOSFET. Технология IGBT предлагает значительные преимущества по сравнению с MOSFET — возможно, наиболее важным преимуществом является то, что IGBT менее уязвимы к колебаниям мощности сети и генератора, что делает их намного более надежными и менее подверженными повреждению или отказу.



БТИЗ

Еще статьи по инверторным сварочным аппаратам;

Что такое рабочий цикл и как он рассчитывается?

Использование генераторов для питания инверторных сварочных аппаратов

Все артикулы сварочных аппаратов

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации, ссылках и приложениях. Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям. Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение того, чтобы выбранный продукт мог правильно и безопасно работать в предполагаемом приложении. E. & O.E.

Что такое инверторный сварочный аппарат?

Инверторные сварочные аппараты, Что такое инверторный сварочный аппарат? Для чего вы используете инверторный сварочный аппарат?

Инверторный сварочный аппарат — это относительно новый и инновационный тип сварочного аппарата, который имеет множество преимуществ по сравнению с обычными сварочными аппаратами, к которым привыкло большинство из нас. Инверторные сварочные аппараты используют сложную кремниевую технологию по сравнению с тяжелыми медно-алюминиевыми трансформаторами и выпрямителями, используемыми в традиционных сварочных аппаратах.

Нельзя отрицать, что, когда впервые появились инверторные сварочные аппараты, они создали немало проблем, связанных с прорезыванием зубов, как и любая новая технология. Однако с тех пор инверторная технология стала надежной, рентабельной и имеющей свои достоинства.

Одним из основных преимуществ инверторного сварочного аппарата является его небольшой размер, компактность и портативность, и его можно носить с собой, как легкий портфель.В инверторах используются трансформаторы гораздо меньшего размера, поэтому они более гладкие, компактные, легкие и портативные. Это разительно отличается от обычного сварочного аппарата, который, как известно, громоздок и не может поместиться в узких пространствах.

Кроме того, они потребляют меньше энергии и могут работать от обычного бытового тока. Более низкое энергопотребление означает, что инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В с бытовым током вместо тока высокого напряжения.

Это разительно отличается от обычного сварочного аппарата, который, как известно, громоздок и не может поместиться в узких пространствах.Инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В, имеющей бытовой ток, а не ток высокого напряжения, что устраняет необходимость в использовании промышленного генератора.

Более низкое энергопотребление означает экономию общих затрат на электроэнергию. Кроме того, инверторный сварочный аппарат лучше воспринимает нечистую энергию от генераторов, чем обычные сварочные аппараты, и это может привести к более быстрым работам и меньшему количеству плохих сварных швов.

Поскольку выходная мощность инверторов регулируется электроникой, у вас есть широкий диапазон регулировки мощности от нуля до 100%, что позволяет вам точно настроить их в соответствии с вашими конкретными потребностями.Например, в случае сварочных аппаратов MIG установка 2 может означать недостаточную мощность, а установка 3 может быть чрезмерной. Именно здесь помогает инверторный сварщик.

Конечно, это не означает, что инверторный сварочный аппарат является совершенным и идеальным устройством для всех типов сварочных работ. Тот факт, что инверторный сварочный аппарат может работать с током более низкого напряжения, обусловлен высокотехнологичными электронными компонентами. Аргумент о том, что инверторные сварочные аппараты относительно хрупкие и, следовательно, подвержены более частым поломкам, обоснован, и их использование также приведет к более высокой стоимости в расчете на один ампер.

Обычный сварочный аппарат, с другой стороны, имеет гораздо более простую и прочную конструкцию и будет намного надежнее в долгосрочной перспективе. Можно сказать, не опасаясь противоречий, что традиционные сварочные аппараты будут более дешевым долгосрочным вложением. Если размер, внешний вид и вес не имеют большого значения, обычный сварочный аппарат, вероятно, будет правильным выбором.

Но, честно говоря, если вы можете позволить себе заплатить немного больше за такие функции, как портативность и использование обычного бытового тока, и готовы приложить все усилия для обслуживания устройства, покупка инверторного сварочного аппарата будет в порядке. Инверторные сварочные аппараты не решают всех сварочных проблем, но, безусловно, являются важной вехой в развитии сварочных технологий.

Узнайте больше об инверторных сварочных аппаратах и ​​общей сварке на нашем сварочном форуме.

Инвертор

против сварочного аппарата трансформатора: что лучше для ваших нужд?

0

Последнее обновление: 20 мая 2021 г.

Электросварочные аппараты эксплуатируются более 100 лет.Как и любая другая технология, сварочные аппараты в настоящее время значительно усовершенствованы, чем в предыдущие десятилетия.

Однако есть что сказать и о надёжности старого образца. Когда речь идет о трансформаторных или инверторных сварочных аппаратах, у многих профессионалов в области сварки есть выбор.

Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для выполняемой работы. Чтобы помочь вам, мы собрали всю важную информацию о сварщиках, чтобы вы могли лучше понять, как они работают, и, наконец, выберите ту, которая вам больше всего подходит. Вот подробное описание инверторных и трансформаторных сварочных аппаратов. Читать дальше!


Обзор инверторного сварочного аппарата

Кредит: Рижка Назар, Shutterstock

Как это работает?

Инверторный сварочный аппарат преобразует переменный ток в выходное напряжение с более низким допустимым напряжением. Например, от источника питания 240 В переменного тока до выходного напряжения 20 В постоянного тока. В инверторных устройствах для преобразования мощности используется пара электронных компонентов.

Напротив, традиционные трансформаторные приборы в основном полагаются на один большой трансформатор для регулирования напряжения.Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.

Это делается с помощью электронных кнопок, которые быстро включают и выключают питание (до одной миллионной секунды). Используя этот способ управления источником питания до того, как он попадет в трансформатор, можно значительно уменьшить размер трансформатора.

Примечательные особенности

Повышенная эффективность

С помощью инверторного сварочного аппарата вы можете отрегулировать профиль сварного шва в соответствии с требуемой толщиной.Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время поддерживают качество сварки.

Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при продолжительной работе. Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловложение и обеспечивают превосходную производительность.

Эффективность и энергосбережение

Инверторные сварочные аппараты не только энергоэффективны, но и обеспечивают безнапорное и бесплатное подключение.Эти инверторные сварочные аппараты являются прекрасной заменой обычным сварочным аппаратам, когда дело доходит до выработки тепла и потребления энергии.

Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами. Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор, габариты реактора и вес сварщика.

Сопоставимые потери мощности (в основном, потребление энергии в проводнике и потери в магнитном сердечнике) также значительно уменьшены.

Холодильная установка

Эти превосходно сделанные инверторные сварочные аппараты имеют внутренний охлаждающий вентилятор. Он снижает рабочее тепло и предотвращает выработку дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению срока службы устройств.

Кредит: Сергей Храмов, Shutterstock

Выходное напряжение и текущая стабильность

Многие традиционные сварочные аппараты используют переменный ток (AC), и, следовательно, эти аппараты не обеспечивают непрерывный ток и выходную мощность.

В таком случае дуги этих машин нуждаются в нескольких повторных зажиганиях, примерно от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварочный аппарат быстро выделяет тепло.

Эти машины могут поддерживать постоянный ток. Он останавливает нестабильность напряжения и температуры, поскольку эти машины имеют защиту от помех. По сути, сварочные аппараты обладают защитой от помех и имеют более низкую вероятность изменений температуры и колебаний напряжения.

Поскольку направление тока и напряжение часто меняются, традиционные инверторные сварочные аппараты используют переменный ток. Дуга может быть погашена и зажжена до 120 раз в секунду. Дуга непостоянна и горит постоянно. Это приводит к продолжительному нагреву. А его прочность снижает сварной шов.

Методы IGBT

Эти инверторные сварочные аппараты могут быстро собирать электроэнергию, используя любое устройство тока затвора. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором.Переключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения заключительной операции.

Компактная и легкая модель

Благодаря минимальной конструкции инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими традиционными сварочными аппаратами эти сварочные аппараты компактны. Вы можете разместить их в любом компактном пространстве благодаря компактной конструкции устройства.

Конструкция достаточно компактна, так что вы можете полностью хранить ее в ограниченном пространстве.Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше рабочей частоты.

Аналогичным образом, значительное увеличение размера, веса реактора и рабочей частоты будет значительно сведено к минимуму.

Плюсы

  • Низкое энергопотребление.
  • Обеспечивает превосходный контроль электрической дуги.
  • Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
  • Это портативный.

Минусы

  • Они менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
  • Дорогой ремонт.

Обзор сварщика трансформаторов

Кредит: Владимир Ненезич, Shutterstock

Как это работает?

Сварочные аппараты с трансформатором — более традиционный вариант сварки. Эти высокопроизводительные устройства являются «рабочей лошадкой» в отрасли и требуют питания от сети.В основном они используются для промышленной сварки прутков. Они бывают размерами от 250 А до 600 А при 415 В.

Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и из сердечника трансформатора, используя последовательный реактор насыщения с изменяемым подходом последовательно с выходным вторичным током, или просто позволяя сварщику выбирать выходное напряжение, нажимая на вторичную обмотку трансформатор.

Эти приборы трансформаторного типа обычно являются наиболее экономичными.

Отличительные особенности

Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. Из-за этого увеличивается разбрызгивание металла, что, в свою очередь, сказывается на качестве шва.

КПД трансформатора составляет около 80%, так как большая часть энергии используется для нагрева «железа» прибора. Устройства разделены на домашние, производящие ток до 200 ампер, профессиональные и полупрофессиональные, до 300 ампер, а еще один — более 300 ампер.

Когда дело доходит до использования прибора в домашних условиях, используется однофазный электрический ток 220 вольт. Однако в большинстве экспертных устройств часто используется трехфазный ток 380 В.

Надежность

Большинство людей спорят о надежности сварщика. В течение почти столетия трансформаторные сварочные аппараты подвергались комплексным исследованиям и разработкам для создания надежных и прочных аппаратов, в то время как инверторным сварочным аппаратам уделялось такое же внимание только 30 лет.

Сварочные аппараты с трансформатором более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако за последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда отказы инверторов вызывали кошмары, ушли в прошлое.

Кредит: kofana12, Shutterstock

.

Возможные ограничения

Общая тенденция заключается в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут объединять множество различных процедур с меньшей надежностью.

Другое соображение — это то, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет крупнее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.

Хотите приобрести дополнительное оборудование, которое будет иметь такую ​​же производительность, что и инверторный сварочный аппарат? Или вам нужна надежность сварочного аппарата на базе трансформатора, но вам также нужно что-то, что вы можете носить с собой в качестве резервного, которое обеспечивается инверторным сварочным аппаратом?

Время простоя

Некоторые области применения могут привести к преждевременному разрушению инверторных сварочных аппаратов, например, излишки переносимых по воздуху загрязнителей и высокая влажность. Производители пытались создать продукты, более устойчивые к сбоям из-за экологических проблем.

Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет отремонтирована. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не помешает осуществлению важных проектов и не повлияет на ваш доход.

Хотя ваша машина имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые могут у вас возникнуть.Если окружающая среда, в которой вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не работает.

В таком случае лучше всего подойдет трансформаторный сварочный аппарат, поскольку он прочен, надежен и редко выходит из строя.

Область применения

Сварочные аппараты для трансформаторов — это неприхотливое оборудование, которое используется практически во всех сферах человеческой деятельности, где необходимы сварочные соединения для железных металлов.

Приборы используются для следующих целей:

  • Ремонт и прокладка трубопроводов.
  • Сварка сантехнических трубопроводов.
  • Устройство металлических конструкций на стройплощадке.
  • Соединение листовых материалов, два в стык и внахлест.

Плюсы

  • Начальная стоимость невысока.
  • Идеален для ремонта фермы.
  • Сварщик не требует обслуживания.
  • Эксплуатационные расходы также относительно низкие.
  • Высокая надежность.

Минусы

  • Зажигать дугу сложно.
  • Чувствителен к снижению напряжения в сети.

Что вам подходит?

Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из этих преимуществ могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.

Мы предоставили вам все необходимое, чтобы помочь вам учесть ваши требования и выяснить, что вам подходит. Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и т. Д.

Начнем прямо сейчас!

Постоянство

По сути, трансформаторы имеют более высокие рабочие циклы. Следовательно, теоретически они могут решать более сложные задачи, чем инверторные сварочные аппараты.На данный момент инверторы новые в магазинах и, следовательно, их долговечность сомнительна.

Прямо сейчас мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы анализировать и повышать их долговечность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете вложить много энергии в небольшой легкий корпус.

Затраты

Между сварщиками инверторов и трансформаторов ведутся давние дебаты о ценах. Многие сварочные аппараты для трансформаторов экономичны, когда речь идет о начальных затратах.

Но в конечном итоге инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к затратам со временем. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость, как правило, завышена, многие профессионалы сходятся во мнении, что вы можете сэкономить около 10% на счетах за электроэнергию.

Сварочные аппараты с инвертором

также потребляют меньше расходных материалов и сварочного газа благодаря повышенной стабильности дуги.Со временем не будет безумием сказать, что сварочные аппараты окупятся сами за себя.

Масса

По сравнению с трансформаторными сварочными аппаратами, инверторные сварочные аппараты легче. Они даже вдвое меньше нескольких трансформаторных машин. Если вы выполняете неподвижные работы на большой площади, большой и здоровенный сварочный аппарат для трансформатора не будет проблемой.

Однако, если вы собираетесь перемещать сварщика или помещение ограничено, лучше всего подойдет инверторный сварочный аппарат.

Стабильность и эффективность

За последние 50 лет сварочные аппараты для трансформаторов прошли долгий путь. Используя сварочный аппарат премиум-класса, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.

Впрочем, по сравнению с инверторными сварочными аппаратами это ничто. Большинство инверторных сварочных аппаратов вдвое эффективнее трансформаторных сварочных аппаратов. Например, по сравнению с трансформаторным сварочным аппаратом, инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.

Из-за этого большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, и, следовательно, вам не нужно покупать генератор или большую розетку на 220 В.

Долгое время в инверторных сварочных аппаратах использовался DC (постоянный ток). Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварщиков на переменном токе был доступен только один вариант.

В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу.По этой причине инверторные сварочные аппараты являются лучшим выбором, когда речь идет об эффективности и стабильности.

Качество сварных швов

Раз уж мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и остановимся на дуге и сварных швах. Если вы из тех сварщиков, которые работают с гладкой сталью весь день, каждый день, вам не нужно искать машину для сварки трансформаторов.

Однако мы живем в мире, который требует совершенства сварки в любом положении и на каждом материале.Сварщики с инвертором начинают сиять в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение чего угодно, теперь мы видим, что улучшенная импульсная сварка MIG работает аналогично высококвалифицированной сварке TIG.

Программное обеспечение и усовершенствованная электроника открывают мир, который коренным образом изменил возможности сварочного аппарата. Иногда даже средний сварщик выглядит неплохо.

Когда дело доходит до качества сварки и инноваций, инверторный сварочный аппарат — лучший выбор. Тем не менее, для стали все еще можно упростить.

Рабочий цикл

Как правило, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов из-за размера трансформатора. Хотя более мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить намного быстрее и проще.

Однако у традиционных трансформаторных сварочных аппаратов детали намного больше и, следовательно, имеют тенденцию сохранять тепло и долго остывать.

Использование мощности генератора

Эффективность означает, что использование мощности генератора более возможно с помощью инверторных сварочных аппаратов, которые могут работать на портативных генераторах меньшего размера.Это невозможно с обычными сварочными аппаратами для трансформаторов.

Однако следует учитывать, что использование энергии от генератора чревато опасностями.

Функциональность

По сравнению с традиционными трансформаторными сварочными аппаратами, характеристики высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при ручной сварке (MMA), при которой операторы считают, что сварка проще и им не нужно «бороться» с дугой.

В основном это происходит из-за способности инверторных сварочных аппаратов иметь более высокое напряжение холостого хода и интегрировать такие функции, как Anti-Stick, Arc Force и Hot Start.Основным примером этого является сварка тонких материалов: с использованием традиционного аппарата для ручной сварки это печально известно сложно, если не непрактично.

Однако с помощью инверторных сварочных аппаратов, которые имеют неограниченную регулировку силы тока и стабильную дугу, мощность может быть значительно снижена, так что, например, лист металла толщиной 1,6 мм или секции труб можно сваривать значительно проще и контролируемым образом.

Кредит: Супавит Сретбхакди, Shutterstock

Что такое технология IGBT?

Буквы IGBT обозначают «Биполярные транзисторы с изолированным затвором».Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах без сварки, которые упрощают регулировку напряжения.

Некоторые инверторные сварочные аппараты используют старую технологию MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и питающей сети, что делает их более надежными и менее уязвимыми для отказов или повреждений.

Когда использовать инверторный сварочный аппарат Когда использовать трансформаторный сварочный аппарат
Внутри в регулируемой среде В пыльной и грязной среде
Можно использовать на многих типах недрагоценных металлов Вы можете использовать его с одним и тем же металлом изо дня в день


Заключение

За последние 15 лет инверторные сварочные аппараты претерпели стремительные преобразования. Они постоянно улучшают функциональность и стоимость. Однако это не означает, что мы должны зарывать трансформаторные сварочные аппараты, поскольку они также играют решающую роль в отрасли.

В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.


Кредит предоставленного изображения: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock

РАЗНИЦА МЕЖДУ ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНОЙ И СВАРОЧНОЙ МАШИНОЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

РАЗНИЦА МЕЖДУ ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНОЙ И СВАРОЧНОЙ МАШИНОЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

Сварочные аппараты или сварщики, как некоторые люди могут назвать это одни из самых важных инструментов для профессионалов в области сварки.Сварка машины выделяют тепло, плавящее металлические части, так что эти части могут быть присоединился. Тем не менее, не существует единого сварочного аппарата, подходящего для все сварочные проекты.

ИНВЕРТОР СВАРОЧНЫЙ МАШИНА

Инверторный сварочный аппарат является относительно новым и инновационный тип сварочного аппарата, имеющий множество преимуществ по сравнению с обычные сварщики, к которым привыкло большинство из нас. Инверторные сварщики используют сложная технология на основе кремния по сравнению с тяжелой медью / алюминием трансформаторы и выпрямители, встречающиеся у традиционных сварщиков.

Нельзя отрицать, что когда инверторные сварочные аппараты впервые представленные, они создали немало проблем с прорезыванием зубов, как и любые новые технология будет. Однако с тех пор инверторная технология стала надежной, экономичен и имеет свои достоинства.

Говоря простым языком, инвертор — это электронная система. для регулирования напряжения. В случае инверторного сварочного аппарата он преобразует Источник питания переменного тока в более низкое выходное напряжение — например, от 240 В переменного тока. питание на выходе 20В постоянного тока.

В инверторных устройствах используется серия электронных компоненты для преобразования мощности — в отличие от обычных трансформаторных устройства, которые зависят в основном от одного большого трансформатора для регулирования Напряжение.

Инвертор работает за счет увеличения частоты первичный источник питания от 50 Гц до 20 000 — 100 000 Гц. Это делается через использование электронных переключателей, которые чрезвычайно включают и выключают питание быстро (до 1 миллионной секунды).Контролируя источник питания в таким образом, до того, как он попадет в трансформатор, размер трансформатора может быть очень большим. значительно уменьшено.

ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНЫ

1. Небольшие габариты, легкий вес, экономичность производства. материалы, переносные и легко перемещаемые

Основные характеристики инверторного сварочного аппарата высокие рабочая частота, поэтому он приносит много преимуществ. Трансформатор, как исходная обмотка или вторичная обмотка, ее электрический потенциал (E), ток частота (f), плотность магнитного потока (B), площадь сечения железного сердечника (S) и обмотка (W) следующая: E = 4. 44fBSW

Так как частота инверторного сварочного аппарата очень высока. выше рабочей частоты, поэтому размер и вес трансформатора будут значительно снижается. Точно так же при значительном увеличении рабочей частоты резко уменьшатся габариты и вес реактора.

2. Гибкое управление

Инверторный сварочный аппарат применяет полупроводник с электроприводом силовые устройства, он может точно контролировать величину тока в микросекундный диапазон. Управление для повышения точности значительно улучшено прецизионная сварка и резка, удовлетворяет потребности в различных методах сварки.Сварочный ток традиционного сварочного аппарата регулируется только вручную. трансформатор регулировки. Стабильность дуги недостаточна и не позволяет точно контролировать процесс сварки; трудно удовлетворить требования сварка доработанная.

3. Энергосбережение и высокий КПД

Трансформаторы и реакторы инверторной сварки. машина значительно уменьшает размер и вес, соответствующие потери мощности (в основном потери в магнитном сердечнике и потребление энергии в проводниках) также будет значительно снижается, а эффективная выходная мощность достигает 82% ~ 93%. В Эффективная выходная мощность традиционного сварочного аппарата составляет всего от 40% до 60%, это серьезная трата энергоресурсов.

4. Стабильность выходного напряжения и тока

Инверторный сварочный аппарат имеет защиту от помех, менее восприимчив к колебаниям напряжения и перепадам температуры. Традиционный Сварочный аппарат подает питание переменного тока, потому что направление тока и напряжения часто меняют, дуга гаснет и снова зажигается 100 ~ 120 раз за во-вторых, дуга не является непрерывным и стабильным горением, что приводит к нагреву заготовки время больше и снижает прочность сварного шва.

5. Отлично подходит для сварщиков-любителей

Если вы только изучаете это дома, трансформатор машина вам не подходит из-за огромного веса и габаритов. Это не дружелюбны к новичкам, и они не поддерживают электроэнергию в вашем доме.

Итак, компактный инверторный сварочный аппарат — единственное решение. для тебя. Он отлично поддерживает электроэнергию в вашем доме и не требует любая дополнительная электропроводка.

Так как вы только учитесь, вам нужно заниматься спортом. все меры предосторожности, такие как использование сварочного шлема ADF и других средств индивидуальной защиты.Помните, что хотя инверторный сварочный аппарат маленький, это не значит, что он меньше мощный.

ДИЗЕЛЬ СВАРОЧНАЯ МАШИНА С ДВИГАТЕЛЕМ

Сварочные аппараты с дизельным двигателем работают на бензине, дизельный двигатель или двигатель, работающий на пропане, соединенный с электрическим генератором для производства мощность для сварки Stick, TIG, MIG и порошковой сваркой. Сварочные аппараты с дизельным двигателем обычно перевозятся на грузовике или трейлере и используются в основном на открытом воздухе. Электроэнергия, вырабатываемая сварочным аппаратом с приводом от двигателя, приводит в действие вентиляторы, насосы, воздушные компрессоры. или другие электрические инструменты, которые обычно можно найти на стройплощадках.Во время отключения электроэнергии Сварочный аппарат с приводом от двигателя также может использоваться в качестве резервного генератора.

ПРЕИМУЩЕСТВА СВАРОЧНОЙ МАШИНЫ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

Одно из самых больших преимуществ дизельного двигателя с приводом от сварочного аппарата заключается в том, что они являются чрезвычайно мощным инструментом Следовательно, можно найти серьезное применение. Они не входят в малую сварочные аппараты с приводом от двигателя имеют диапазон от 200 до 800 ампер, что означает они подходят для работы любого размера.В идеале вы должны выбрать наиболее мощный генератор, который вы можете себе позволить. Поскольку есть вероятность, что вы будете его использовать в районе, где нет доступа к электричеству, большой генератор будет означать, что вы можете используйте больше инструментов одновременно, что поможет вам выполнить ваш проект более эффективно.

Помимо мощности, с приводом от дизельного двигателя сварочные аппараты также необычайно долговечны. Поскольку они предназначены для перевозятся с работы на работу, часто в суровых условиях, эти сварщики построены быть максимально прочным. В идеале выбранный вами сварщик будет достаточно сильным выдерживать часто опасную среду сварки трубопроводов, а также быть достаточно маленьким, чтобы рабочие могли его легко транспортировать. Будь то снят на ухабистой дороге в кузове грузовика или в неблагоприятных погодных условиях условий, эффективный сварщик с приводом от двигателя выдержит довольно много что-нибудь брошенное на него.

Наконец, поскольку сварочные аппараты с приводом от дизельного двигателя предназначены для использования в местах, где нет доступа к электроснабжения, неудивительно, что у них достаточно мощность не только для работы самого сварочного аппарата, но и для ряда дополнительных оборудование, которое может вам понадобиться, от электроинструментов до фонарей и т. д.А сварочный генератор приличных размеров должен иметь мощность не менее 11000 Вт, чего будет достаточно для ваших нужд. Если произойдет полное отключение электроэнергии, затем вы даже можете использовать его для питания аварийного оборудования, а также для вашего лучшего сварочного аппарата MIG, что делает его чрезвычайно полезным оборудованием, которое можно иметь под рукой, где бы вы ни работали.

Мир сварки особенно интересен Любитель DIY или начинающий сварщик, который только начал изучать ремесло с широкий ассортимент продукции и аксессуаров, доступных для использования на рынке.Существует широкий ассортимент принадлежностей для сварки, которые можно выбрать, начиная с от сварщиков MIG, сварщиков TIG и сварочных аппаратов до ацетилена сварщики. Есть также несколько других сварочных аппаратов высокого класса, которые относительно дороже по сравнению с более распространенными TIG и MIG; эти высокотехнологичные сварочные аппараты, однако, часто работают на топливе. двигателей, чтобы их можно было использовать вне электросети с равной удобство.

Если вы начинающий сварщик, будет лучше, если вы разбирались в различных типах сварочного оборудования, чтобы лучше перспективы трудоустройства.Если вы можете определиться с какой сварочной моделью были бы более совместимы с конкретным проектом, ваши шансы на быть назначенным работодателем в качестве руководителя или помощника по проекту.

Если хотите арендовать или купить качественный инверторный сварочный аппарат и дизельный двигатель сварочный аппарат с возможностью многозадачной сварки и вспомогательным источником питания вывод, пожалуйста, свяжитесь с GZ Industrial Supplies Limited. Наши портативные сварочные аппараты созданы для самых тяжелых сварочных ситуаций.Эта машина изготовлена ​​с использованием компоненты высокого качества на стороне поставщиков. Кроме того, наш сварщик отлично работает и рассчитан на длительный срок службы; это широко востребовано в рынок за его различные качественные особенности.

11 дек.2019 г., англ. Энтони Убонг

Что такое инверторный сварочный аппарат?

Что такое инверторный сварочный аппарат?

Нельзя отрицать, что когда были впервые представлены инверторные сварочные аппараты, они создали немало проблем, связанных с прорезыванием зубов, как и любая новая технология.Однако с тех пор инверторная технология стала надежной, рентабельной и имеющей свои достоинства.

Инверторный сварочный аппарат — это относительно новый и инновационный тип сварочного аппарата, который имеет множество преимуществ по сравнению с обычными сварочными аппаратами, к которым привыкло большинство из нас. Инверторные сварочные аппараты используют сложную кремниевую технологию по сравнению с тяжелыми медно-алюминиевыми трансформаторами и выпрямителями, используемыми в традиционных сварочных аппаратах.

Технические характеристики аппарата для дуговой сварки

Технические характеристики аппаратов для дуговой сварки зависят от каждого типа аппаратов.Они могут быть однофазными или двухфазными. Кроме того, выходная мощность и выходная интенсивность, выходное напряжение важны для выбора, какой инверторный сварочный аппарат для дуговой сварки больше подходит. Их эффективность и вес также играют ключевую роль в принятии решения о покупке

клиентов.

Большинство инверторных сварочных аппаратов могут стабильно работать даже при слабом питании (> 180 В). Используя преимущества технологии ИНВЕРТОРА, аппарат может сэкономить электроэнергию на 50% — 60% мощности по сравнению с традиционным сварочным аппаратом.

Для чего вы используете инверторный сварочный аппарат?

Благодаря применению передовых сварочных технологий — IGBT, Mosfet…, инверторные сварочные аппараты подходят для сварки нержавеющей стали и железа. Таким образом, он может применяться для сварки железных дверей, изделий из нержавеющей стали. А еще удобно сваривать предметы домашнего обихода или в промышленности и строительстве

Преимущества и недостатки инверторного сварочного аппарата

Преимущества инверторного сварочного аппарата

Одним из основных преимуществ инверторного сварочного аппарата является его небольшой размер, компактность и портативность, и его можно носить с собой, как легкий портфель.В инверторах используются трансформаторы гораздо меньшего размера, поэтому они более гладкие, компактные, легкие и портативные. Это разительно отличается от обычного сварочного аппарата, который, как известно, громоздок и не может поместиться в узких пространствах.

Кроме того, они потребляют меньше энергии и могут работать от обычного бытового тока. Низкое энергопотребление означает, что инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В с бытовым током, а не с током высокого напряжения.

Это разительно отличается от обычного сварочного аппарата, который, как известно, громоздок и не может поместиться в узких пространствах.Инверторный сварочный аппарат можно подключить к любой обычной настенной розетке на 110 В, имеющей бытовой ток, а не ток высокого напряжения, что устраняет необходимость в использовании промышленного генератора.

Более низкое энергопотребление означает экономию общих затрат на электроэнергию. Кроме того, инверторный сварочный аппарат лучше воспринимает нечистую энергию от генераторов, чем обычные сварочные аппараты, и это может привести к более быстрым работам и меньшему количеству плохих сварных швов.

Поскольку выходная мощность инверторов регулируется электронным способом, у вас есть широкий диапазон регулировки мощности от нуля до 100%, что позволяет точно настроить их в соответствии с вашими конкретными потребностями.Например, что касается сварочных аппаратов MIG, иногда установка 2 может означать недостаточную мощность, а установка 3 может быть чрезмерной. Именно здесь помогает инверторный сварщик.

Конечно, это не означает, что инверторный сварочный аппарат является совершенным и идеальным устройством для всех типов сварочных работ. Тот факт, что инверторный сварочный аппарат может работать с током более низкого напряжения, обусловлен высокотехнологичными электронными компонентами. Аргумент о том, что инверторные сварочные аппараты относительно хрупкие и, следовательно, подвержены более частым поломкам, обоснован, и их использование также приведет к более высокой стоимости в расчете на один ампер.

Недостатки инверторного сварочного аппарата

Обычный сварочный аппарат, с другой стороны, имеет гораздо более простую и устойчивую конструкцию и будет намного надежнее в долгосрочной перспективе. Можно сказать, не опасаясь противоречий, что традиционные сварочные аппараты будут более дешевым долгосрочным вложением. Если размер, внешний вид и вес не имеют большого значения, то обычный сварочный аппарат, вероятно, будет правильным выбором.

Но, честно говоря, если вы можете позволить себе заплатить немного больше за такие функции, как портативность и использование обычного бытового тока, и готовы приложить все усилия для обслуживания устройства, покупка инверторного сварочного аппарата будет в порядке.Инверторные сварочные аппараты не решают всех сварочных проблем, но, безусловно, являются важной вехой в развитии сварочных технологий.

Инверторные источники сварочного тока

помогают решать проблемы технического обслуживания и сокращают время простоя

(по данным Plant Engineering, июнь 2005 г. )

Краткое содержание:

  • Сложности с перемещением тяжелых сварщиков на место работы, например, простои из-за ожидания вилочного погрузчика, грузовика или крана, чтобы переместить сварщика.
  • Невозможность поднести сварщика большего размера к месту работы во время работы в ограниченном пространстве.
  • Проблемы с поиском основного источника питания, который можно использовать (например, только розетка 115 В, а у вас машина 230 В).
  • Трудности с первичным питанием, такие как колебания напряжения, необходимость добавления сварщиков, но превышение мощности цепи, или возникновение дополнительных начисленных сборов от коммунальной компании за низкий коэффициент мощности (этот пункт относится к внутреннему персоналу, управляющему парк сварочного оборудования).
  • Ограниченные возможности многопроцессорной сварки, например использование одного сварочного аппарата для сварки Stick / TIG, а другого для сварки MIG / порошковой проволокой.
  • Проблемы с поиском опытного сварочного персонала или проблемы, связанные с неправильной настройкой оборудования.

Инверторные сварочные аппараты и аппараты плазменной резки могут решить все эти проблемы, поскольку их передовая технология значительно снижает вес и размер аппарата, обеспечивает возможности первичного управления мощностью, недоступные при использовании традиционных сварочных технологий, и обеспечивает непревзойденные характеристики дуги.Кроме того, современная инверторная технология упрощает эксплуатацию машин. Их улучшенное зажигание дуги и характеристики дуги могут превратить обычного сварщика в хорошего сварщика, что приведет к повышению качества сварки и уменьшению количества брака.

Традиционная сварочная технология, хотя и не является предметом внимания данной статьи, остается хорошим выбором для многих операций по техническому обслуживанию и ремонту. Эти сварочные аппараты могут выдерживать жестокое обращение, работать в суровых условиях и продолжать исправно работать в течение десятилетий. Кроме того, их ограниченная мобильность становится преимуществом в некоторых ситуациях.Когда сварщика нужно оставить на рабочем месте на ночь, пользователи могут быть уверены, что это 4 000 фунтов. Многооператорский блок все еще будет там утром. На рис. 1 (ниже) представлены некоторые краткие инструкции по выбору сварочного аппарата для обслуживания.

Обычный сварочный аппарат

Инвертор

Масса

· 350 + фунтов.для индивидуальной единицы

· 2,000 — 4,000 фунтов. для многодуговых аппаратов

· 10 — 120 фунтов. для индивидуальной единицы

· 180 — 760 фунтов. для многодуговых аппаратов

Диапазон входного напряжения

208/230/460 и т. Д. Требуется ручное перенаправление

115 — 230 или 230 — 575.Повторное соединение вручную не требуется

Одно- или трехфазное

Фиксированная способность

Принимает оба

Допуск колебаний напряжения

± 10% от первичной

Более толерантный¾ См. Информацию об Auto-Line

Коэффициент мощности

Плохо — Хорошо, в зависимости от модели

Отлично (до.95; 1.0 идеально). PFC присущие конструкции

Энергоэффективность

Плохо — Хорошо, в зависимости от возраста объекта

Отлично

Потребление первичного тока

Традиционно выше

Традиционно ниже

Качество многократной технологической дуги

Удовлетворительно — Хорошо

Отлично

Расширенные функции управления дугой

Хорошо

Хорошо — Отлично

Прочность

Отлично, обычно более 10 лет

Хорошо, обычно до 10 лет

Надежность

Отлично

Удовлетворительно — Отлично (зависит от производителя)

Закупочная цена (стоимость усилителя)

Обычно ниже

Обычно выше

Как работают сварщики

Все сварочные аппараты преобразуют первичную мощность высокого напряжения с низкой силой тока в мощность низкого напряжения с высокой силой тока, используемую для сварки. Сварщик делает это с помощью трансформатора, который представляет собой железный сердечник, намотанный на сотни витков медной проволоки. Переменные, определяющие физический размер трансформатора, включают количество витков провода, площадь поперечного сечения сердечника, прикладываемое напряжение и частоту первичной мощности.

Ключевая переменная — адрес одного инвертора — это частота. Уравнение, определяющее конструкцию сварочного аппарата, гласит, что увеличение частоты первичной мощности позволяет уменьшить размер и массу трансформатора.

Секрет инверторной технологии заключается в том, что она увеличивает частоту первичной мощности, поступающей на трансформатор, с 60 Гц до 20 000 — 100 000 Гц. Это достигается за счет включения / выключения мощных твердотельных переключателей, называемых IGBT, которые включаются или выключаются всего за одну миллионную долю секунды. Действие включения / выключения имитирует формирование и схлопывание магнитного поля, которое имеет такое же влияние, как и мощность переменного тока, но с гораздо более высокой частотой (см. Рис. 2, блок-схему инвертора, для более подробной информации).

Контролируя мощность на первичной обмотке (или на стороне линии) трансформатора и повышая частоту, производители сварочного оборудования теперь производят инверторы Stick / TIG весом от 10 до 50 фунтов, универсальные сварочные аппараты MIG весом менее 50 фунтов. . и многопроцессорные инверторы (Stick / TIG / MIG / порошковая сварка / строжка), которые весят около 80 фунтов. и производят 425-амперный выход. См. Рис. 3 для сравнения размеров трансформатора между обычным сварочным аппаратом и инвертором.

Быстрая окупаемость инвестиций за счет исключения потерь времени

В среднем 85% затрат на сварку приходится на рабочую силу (см.рис.4, график стоимости сварки). При измерении стоимости ремонта учитывается время, затраченное на то, чтобы сварщик и работа выполнялись вместе, время на настройку сварочного оборудования, время подготовки материала, время горения дуги, время очистки при сварке (брызги при шлифовании и шлак или, что еще хуже, дорогостоящие переделка), время, затраченное на перемещение сварщика между работами, и время, затраченное на возвращение сварщика в стойку для инструментов, рабочий ящик или место для хранения.

Один подрядчик, выполняющий плановое техническое обслуживание электростанции, рассчитал сэкономленное время для обоснования перехода на инверторную технологию.Ранее в контакторе использовалась система с несколькими операторами с восемью дугами и массой 4000 фунтов. Перейдя на «стоечную» систему, которая удерживает и питает шесть дуг от одного основного соединения и весит всего 712 фунтов, подрядчик сократил рабочее время на 87 процентов. Кроме того, когда сварщик находится рядом с местом работы, операторы могут легко регулировать параметры сварки или изменять процессы.

Сегодня стойка с четырьмя дугами для сварки TIG / Stick может весить всего 180 фунтов (включая стойку) — всего 50 дюймов.высокие, подходят для лифта и оснащены колесами для максимальной мобильности. Системы стеллажей также позволяют снимать отдельных сварщиков со стеллажа. Индивидуальные инверторы немного больше чемодана или ручной клади (размер зависит от выходной мощности), поэтому один или два человека могут легко переместить небольшой инвертор и перенести его в ограниченное пространство.

Гибкость первичной мощности

Экономия времени за счет использования легких инверторов в работе бесполезна, если вы не можете найти место для подключения.Инвертор обеспечивает гибкость местоположения за счет двух типов технологии управления первичным питанием: технологии автоматического подключения и технологии Auto-Line ™, которая доступна на некоторых инверторах Miller Electric Mfg. Co.

.

Благодаря технологии автоматического подключения инвертор определяет тип подаваемого первичного питания, а затем автоматически (но механически) подключается к нужному источнику питания: 230 или 460 В, одно- или трехфазное, 50 или 60 Гц.

Схема Auto-Line исключает механическое соединение и вместо этого использует электрическое соединение.Схема увеличивает первичную мощность до более высокого напряжения, и эта мощность затем становится источником напряжения для инвертора. Следующие типы инверторов доступны с Auto-Line (сила тока указана при максимальной выходной мощности):

  • Универсальный сварочный аппарат MIG на 180 А, работающий от 115 до 230 В, только однофазный, 50 или 60 Гц
  • Агрегаты Stick / DC TIG на 150 А, которые принимают напряжение от 115 до 230 В, только однофазные, 50 или 60 Гц
  • Устройства Stick / DC TIG на 200 А и TIG / Stick на переменном / постоянном токе, которые принимают от 120 до 460 В, одно- или трехфазные, 50 или 60 Гц
  • Сварочные аппараты CC / CV на 425 А, которые принимают от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц
  • Сварочные аппараты «Multi-MIG», работающие на напряжение от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц (эти аппараты специально предназначены для крупносерийной промышленной сварки, а не для обслуживания и ремонта)
  • Плазменные резаки на 55 и 80 А, которые принимают от 208 В до 575 В, одно- или трехфазные, 50 или 60 Гц

Обратите внимание на акцент на сквозной.Первичное напряжение питания может изменяться, но пока оно остается в пределах рабочего диапазона машины, мощность дуги остается стабильной (см. Рис. 5, схема Auto-Line). Операторы никогда не увидят мерцания, и машина будет работать непрерывно в условиях, которые вызывают отключение других машин для самозащиты или срабатывания автоматического выключателя. Это преимущество действительно окупается на объектах с грязным питанием или при отключении электроэнергии от генератора. Обратите внимание, что для создания экономичной станции двухдуговой сварки на месте некоторые компании объединяют сварочный генератор с приводом от двигателя и используют его мощность для работы инвертора.

Наличие инверторов с Auto-Line означает, что человек, производящий сварочный ремонт, может перемещаться не только в любое место внутри завода, но и в любую точку мира, не беспокоясь о наличии доступной мощности.

Больше мощности на фунт, меньше потребляемого тока

Люди, впервые сталкивающиеся с инвертором, обычно не могут поверить, что такой маленький аппарат обеспечивает такую ​​большую сварочную мощность. Например, небольшие инверторы Stick / TIG весят менее 14 фунтов., но может иметь достаточно мощности для сварки с помощью 1/8 дюйма. Наклеить электрод. Даже инвертор для строжки угольной дугой с углем 3/8-дюйма при токе 600 ампер весит всего около 120 фунтов.

Инверторы

также обеспечивают выдающуюся энергоэффективность, которая может снизить счета за коммунальные услуги, и они эффективно используют подаваемую первичную мощность, которая известна в отрасли как хороший коэффициент мощности. Хороший коэффициент мощности снижает потребляемую мощность, что может позволить добавить больше сварщиков к существующей основной мощности. Например, один производитель глушителей недавно столкнулся с дилеммой необходимости увеличения производства для удовлетворения спроса, но при этом полагал, что не может добавить к своему парку более 40 дуг, не внося изменений во входящие услуги — изменения, которые могли стоить до 50 000 долларов.

Вместо того, чтобы добавить больше обычных сварочных аппаратов TIG переменного / постоянного тока на 250 А, которые потребляют от 52 до 96 А первичной мощности при номинальной выходной мощности на первичной 230 В, компания приобрела инверторы TIG переменного / постоянного тока на 200 А, которые потребляют менее 16 амперы при номинальной мощности. Компания добавила восемь инверторов, увеличила производительность и удовлетворила спрос без каких-либо изменений во входящем обслуживании.
Механические подрядчики, работающие на перерабатывающих предприятиях (нефтехимия, бумага, пищевая промышленность) и электростанциях, также получают выгоду от низкого потребления первичной энергии и управления первичной мощностью.Эти рабочие площадки часто испытывают нехватку электроэнергии и могут иметь нестабильную мощность генератора. Низкое энергопотребление инвертора означает, что один генератор может питать больше дуг, и, как уже отмечалось, такие функции, как Auto-Line, позволяют инвертору преодолевать провалы и всплески напряжения.

Превосходный сварочный аппарат

Переключая первичное питание с частотой в тысячи Гц и используя усовершенствованное микропроцессорное управление, инвертор может создавать оптимальные характеристики дуги в любом заданном режиме сварки. Таким образом, операторы могут сваривать наилучшим образом, не борясь с дугой, или могут выбрать процесс сварки, наиболее подходящий для работы.

Краткий обзор преимуществ инвертора при техническом обслуживании / ремонте включает следующее:

  • Несколько выходов для технологической сварки. Доступны модели для TIG-сварки Stick / DC (для стали и нержавеющей стали), TIG / Stick на постоянном токе (эти сварочные аппараты имеют больше функций для управления дугой TIG, таких как импульсная сварка и запуск высокочастотной дуги), AC / DC TIG / Stick (AC выход необходим для сварки алюминия) или выход CC / CV. Выход CC, или выход постоянного тока, используется для сварки Stick, TIG на постоянном токе и строжки, в то время как выход CV используется для сварки MIG и порошковой сваркой.Когда работа требует как процессов CC, так и CV, инвертор CC / CV означает, что нужно купить или перевезти на место работы на одну машину меньше.
  • Отличное зажигание дуги. Во время зажигания дуги часто возникают дефекты сварки, потому что дуга не может быстро образоваться. Инверторы обычно обеспечивают более положительное зажигание дуги, что может помочь обеспечить качественный сварной шов с первого раза и исключить необходимость доработки в дальнейшем. Один ремонт сварки может стоить сотни или тысячи долларов, поэтому устранение нескольких дефектов сварки может окупить новый инвертор.
  • Управление копанием для сварки штангой. Контроль копания предотвращает прилипание электрода, когда дуга становится слишком короткой. Это полезно для прохода с открытым корнем или при плотной подгонке и помогает в зажигании дуги.
  • Широкий диапазон регулирования индуктивности для сварки MIG. Это позволяет оператору создавать «более мягкую» дугу (с большей индуктивностью) или «жесткую» дугу. Увеличьте индуктивность для лучшего смачивания (особенно для нержавеющей стали) или уменьшения разбрызгивания, что может сэкономить часы на шлифовку после сварки.
  • Улучшенный импульсный выход MIG или импульсный TIG (возможность настройки формы импульса). В зависимости от области применения, пульсирование может снизить тепловложение для уменьшения деформации или прожога, улучшить эстетику борта, уменьшить разбрызгивание, обеспечить контроль образования лужи вне положения и увеличить скорость движения.
  • Регулировка выходной частоты и расширенный контроль баланса для сварки TIG на переменном токе. Эти функции позволяют адаптировать профиль сварного шва в соответствии с областью применения, чтобы улучшить качество сварки, свести к минимуму шлифовку после сварки и существенно увеличить скорость перемещения.
  • Удобное управление. Такие функции, как вызов последней процедуры, запоминают предпочтения при изменении полярности, такие как метод запуска и панель или дистанционное управление. Чтобы учесть предпочтения оператора и уберечь его от проблем из-за неправильной регулировки, некоторые инверторы имеют четырехпозиционные регуляторы, просто помеченные для «жесткой» или «мягкой» дуги с помощью стержневых электродов E6010 и E7018. Панели управления также имеют цветовую маркировку в зависимости от процесса, например, зеленый для TIG, оранжевый для Stick и синий для сварки проволокой.Производители также стараются обеспечить единообразие своего оборудования, поэтому конструкция панели управления инвертора может напоминать панель управления сварочного генератора с приводом от двигателя, который оператор использовал на предыдущей работе.

Помимо удобных для пользователя средств управления, производители также обращают внимание на потребность в удобных для пользователя процессах. Мир сварки в целом признает, что сварка проволокой (MIG или порошковая сварка) — это самый простой процесс для освоения, причем Stick — более жесткий, а TIG — самый сложный (что не означает, что сварка Stick — это просто!).

Практически любой человек с хорошей зрительно-моторной координацией и правильным отношением к работе может научиться сварке проволокой в ​​обычных условиях за несколько часов практики. Однако сварка проволокой для ремонта на месте может быть затруднена. Даже небольшой сварочный аппарат MIG, работающий от напряжения 115 В, весит 60 фунтов, а баллон с защитным газом часто весит больше, чем сварщик.

Миллер решил эту проблему, создав первый в мире полностью автономный универсальный сварочный аппарат MIG, Millermatic® Passport ™.Этот 45-фунтовый. инвертор (см. рис. 7) имеет 12 унций. внутренний баллон с защитным газом CO2 (на самом деле баллон с красящим шариком), обеспечивающий достаточно газа для 25 минут сварки. Ни один другой сварщик проволокой не выполнит работу быстрее или проще для быстрого ремонта сваркой или легкого изготовления в полевых условиях.

Если ваша работа требует доставки сварщика на место работы, требует нескольких процессов сварки или вы сталкиваетесь с проблемами, связанными с управлением первичным питанием, обратите внимание на инверторную технологию.Реалистичная цель экономии 10 или 20 часов времени при выполнении одной большой работы означает, что новый инвертор многократно окупит себя в течение двух или трех лет, обычно отводимых на капитальные вложения. И

инвертор помогает запустить объект в аварийной ситуации, он на вес золота.

Фиг.7

Блог The Welders Warehouse

Вы решили купить сварочный аппарат Mig Welder, но обнаружили, что есть непонятный выбор. Итак, как вы подойдете к выбору сварочного аппарата Mig?

Поскольку не все люди читают, я также подготовил видео на эту тему:

Главное Первое

Это может показаться немного очевидным, но первое, что вы должны учитывать при выборе Mig Welder, — это то, что вы хотите с ним делать!

Нет смысла покупать сварочный аппарат Mig на 150 А, потому что он работает от вилки на 13 А, если вы хотите сваривать листовую сталь толщиной 10 мм — он просто недостаточно мощный.

И наоборот, нет смысла тратить большие деньги на машину на 300 А, если вы хотите только отремонтировать вещи дома и / или отремонтировать классический автомобиль.

Таким образом, важными факторами являются выходная мощность и собственный источник питания.

Вообще говоря, вы можете запустить трансформатор до 130 или 150 ампер (в зависимости от машины) от вилки на 13 ампер.

Инверторные машины

могут работать при напряжении около 160 ампер от источника питания 13 ампер. Это потому, что инвертор более эффективен с точки зрения электричества, чем традиционный трансформатор.

Вместе с тем, если вы хотите сваривать материал, имеющий толщину панели кузова, мощность на верхнем конце гораздо менее важна, чем на нижнем.

Для сварки кузовных панелей вам понадобится сварочный аппарат Mig с минимальной мощностью не более 30 ампер. Более высокая минимальная производительность приведет к выдуванию большого количества отверстий в тонком листе!

Так что рассмотрите ОБЕ стороны диапазона мощности, а не только верхнюю!

Основы сварочного аппарата MIG

Сварочный аппарат Mig можно разделить на две основные части: источник питания и систему подачи проволоки (включая горелку).

Источником питания может быть трансформатор или инвертор (подробнее об этом позже).

На мой взгляд, более важным фактором является система привода проволоки, включая горелку.

Я говорю это потому, что после 30 лет работы в сварке проблемы с приводом проволоки составляют около 80% всех проблем, которые я видел с сварочными аппаратами Mig. От единиц DIY до больших промышленных единиц.

Рабочий цикл

Еще одно соображение относительно выходной мощности сварочного аппарата Mig — это рабочий цикл.По сути, это то, как долго машина проработает, прежде чем она перегреется. Если вы хотите выполнять длинные сварочные швы на большой мощности, малый DIY Mig вряд ли станет для вас правильным выбором. Но если это в основном небольшие работы, у вас не должно возникнуть проблем.

Я написал отдельную статью в блоге о рабочем цикле, если вы хотите узнать больше. Ive также снял видео, если вы предпочитаете смотреть, чем читать:

На что обращать внимание на проволочную приводную систему Mig Welders

Для меня при выборе сварочного аппарата Mig очень важен электродвигатель с проволочным приводом приличного размера.Многие устройства, особенно на рынке DIY, имеют небольшие двигатели размером с хлопковую катушку, которые достаточно мощны, если все остальное идеально.

Ага, как будто все всегда идеально, особенно после нескольких лет использования !!!

Далее следует надежность системы роликов подачи проволоки. Это сложно определить, но большинство практиков отличят хорошую роликовую систему от дешевой дрянной, когда взглянут на нее.

Горелка для сварщика Mig

Наконец, сам фонарик.На мой взгляд, стальной вкладыш для горелки ОЧЕНЬ важен. Многие недорогие машины имеют пластиковую облицовку для снижения стоимости. Но это длится недолго, если вы пропустите через него стальную проволоку и смена лайнера обычно требует времени и кропотливой работы.

Пластиковая подкладка также может стать причиной №1 проблем с кормлением, и в скором времени !!! Так что на фонарик со стальной гильзой однозначно стоит обратить внимание!

Стальной вкладыш резака похож на трос велосипедного тормоза, спираль из стали, покрытая пластиком.

Действительно хорошая вещь, на которую стоит обратить внимание, — это факел Euro. Эта система горелки имеет розетку на передней панели сварочного аппарата Mig и вилку на горелке.

Резак просто прикручивается к патрону с помощью гайки.

Горелки

Euro лучше по качеству, но почти всегда дешевле, чем постоянно установленные (если вам когда-нибудь понадобится заменить фонарик). Это связано с тем, что факелы Euro входят в стандартную комплектацию промышленных машин, поэтому их производят миллионы.

Горелки с постоянной посадкой обычно изготавливаются на заказ, поэтому их необходимо покупать у производителя станка.Это может означать БОЛЬШИЕ деньги !!

Я ожидал, что все факелы Euro будут оснащены стальным вкладышем, а наши, конечно же, таковыми!

Типы сварочных аппаратов МИГ

Существует два основных типа сварочных аппаратов Mig, которые в основном связаны с типом блока питания внутри аппарата. При выборе сварочного аппарата Mig это очень важный выбор!

Сварочные аппараты Mig для трансформаторов

Трансформаторы — традиционный блок питания для сварочного аппарата Mig. Преимущества блока на основе трансформатора заключаются в том, что они обычно дешевле и менее сложны, поэтому теоретически более надежны в долгосрочной перспективе.

Недостатки трансформаторов в том, что они тяжелые, быстрее перегреваются, а выходная мощность обычно устанавливается в диапазоне ступеней. Трансформаторные машины Mig обычно имеют от 2 до 30 ступеней. Невозможно установить выходную мощность между этими шагами.

Сварочные аппараты MIG с инвертором

Современные инверторы также намного надежнее, чем устройства, созданные всего несколько лет назад. Еще одним преимуществом является то, что выходная мощность регулируется плавно, другими словами, мощность можно регулировать так же, как вы регулируете громкость радио, просто вращая ручку.

Инверторы

— это современный электронный блок для сварочного аппарата Mig. Преимущество инверторного блока заключается в том, что он легче, поэтому его легче перемещать, и он проработает намного дольше, прежде чем перегреется.

Единственным реальным, возможным недостатком инверторов является сложность электронной платы, которую в случае выхода из строя вне гарантийного срока необходимо будет заменить. Замена инверторных плат стоит недешево, поскольку они обычно составляют более половины внутренних деталей Mig Welders.

Заключение

Выбор сварочного аппарата Mig Welder — это личное решение, потому что, как мы уже говорили, все зависит от того, чего вы хотите достичь.

Хотите узнать больше?

Если вам нужна помощь и совет по выбору сварочного аппарата Mig, не стесняйтесь обращаться к нам. Спросите меня на странице «Контакты» на нашем веб-сайте или в неформальной беседе по телефону!

Надеюсь, эта статья была для вас полезной.

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.

Не беспокойтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не получите нежелательных сообщений электронной почты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
