Пружинные клеммники. Клеммы WAGO: виды, особенности и применение в электромонтаже — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие виды клемм WAGO существуют. Как правильно выбрать и использовать клеммы WAGO. Каковы преимущества клемм WAGO перед другими способами соединения проводов. Можно ли применять клеммы WAGO для соединения алюминиевых проводов. Как обеспечить надежное соединение проводов с помощью клемм WAGO.

Содержание

Основные виды клемм WAGO и их особенности

Клеммы WAGO — это современный и надежный способ соединения электрических проводов. Компания WAGO выпускает несколько основных видов клемм:

Пружинные клеммы серии 773 — самые распространенные, для соединения одножильных проводов сечением до 2,5 мм²
Рычажные клеммы серии 222 — универсальные, подходят для одножильных и многожильных проводов
Клеммы с пастой серии 273 — для соединения алюминиевых и медных проводов

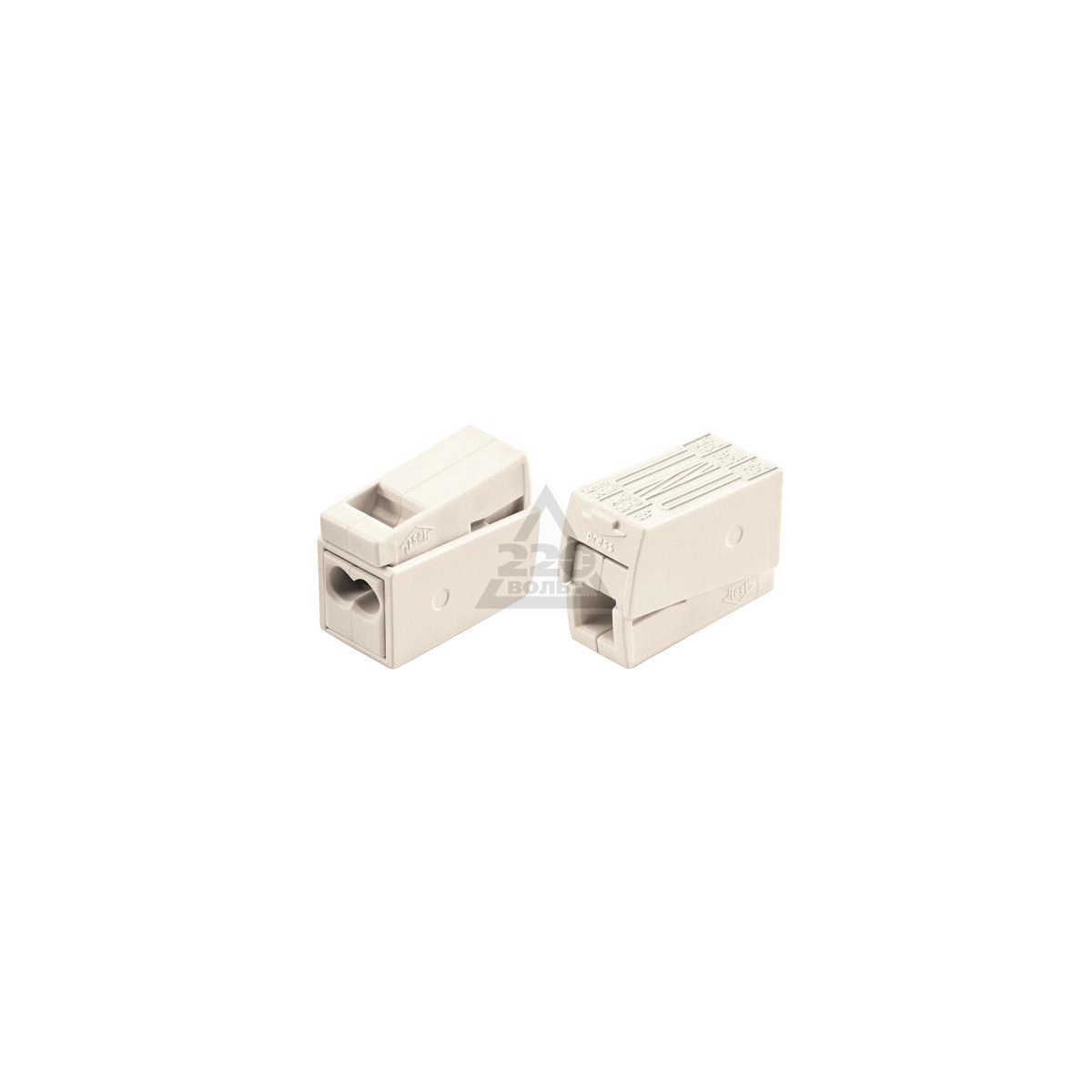

Осветительные клеммы серии 224 — для подключения светильников

Основные преимущества клемм WAGO:

Простой и быстрый монтаж без инструментов
Надежный контакт за счет пружинного механизма

Компактные размеры
Возможность визуального контроля качества соединения
Вибростойкость

Как правильно выбрать клеммы WAGO для электромонтажа

При выборе клемм WAGO следует учитывать следующие факторы:

Сечение соединяемых проводов — клеммы рассчитаны на определенный диапазон сечений
Тип проводов — для гибких многожильных проводов подойдут рычажные клеммы 222 серии
Материал проводов — для алюминия нужны специальные клеммы с пастой
Количество соединяемых проводов — есть клеммы на 2, 3, 5 и более проводов
Условия эксплуатации — для повышенной вибрации лучше использовать рычажные клеммы

Важно правильно подобрать клемму по сечению провода и не превышать максимально допустимый ток. Например, для провода сечением 2,5 мм² подойдет клемма 773-102 с максимальным током 24А.

Преимущества клемм WAGO перед другими способами соединения проводов

По сравнению с традиционными способами соединения проводов, клеммы WAGO имеют ряд существенных преимуществ:

Более надежный контакт по сравнению со скруткой проводов
Меньше вероятность ошибок при монтаже
Возможность быстрого демонтажа и повторного использования
Компактность в сравнении с винтовыми клеммниками
Отсутствие необходимости в специальных инструментах
Высокая вибростойкость соединения

При этом важно соблюдать правила монтажа клемм WAGO, чтобы обеспечить надежное соединение. Основные правила:

Правильно зачищать провода на длину 9-12 мм
Вставлять провод до упора в клемму
Использовать втулочные наконечники для многожильных проводов
Не превышать максимально допустимый ток и напряжение

Возможности применения клемм WAGO для соединения алюминиевых проводов

Обычные клеммы WAGO не подходят для соединения алюминиевых проводов из-за риска окисления. Однако существуют специальные серии клемм для работы с алюминием:

Клеммы 273 серии с пастой — позволяют соединять алюминиевые и медные провода
Клеммы 773 серии с маркировкой «с» — имеют антиоксидное покрытие
Осветительные клеммы 224 серии — для перехода с алюминия на медь

При работе с алюминиевыми проводами следует соблюдать дополнительные правила:

Зачищать провода непосредственно перед монтажом
Использовать только специальные клеммы с пастой
Не соединять алюминий и медь в обычных клеммах
Периодически проверять качество соединения

Соблюдение этих правил позволит обеспечить надежное соединение алюминиевых проводов с помощью клемм WAGO.

Особенности монтажа гибких многожильных проводов в клеммах WAGO

При монтаже гибких многожильных проводов в клеммы WAGO нужно учитывать следующие особенности:

Для проводов 4-6 класса гибкости рекомендуется использовать рычажные клеммы серии 222
При использовании пружинных клемм 773 серии необходимо применять втулочные наконечники
Длина зачистки провода должна точно соответствовать указанной на клемме
Не допускается перекручивание жил провода перед вставкой в клемму
Рекомендуется использовать специальный инструмент для опрессовки втулочных наконечников

Правильный монтаж гибких проводов обеспечит надежный контакт и долговечность соединения. При соблюдении этих правил клеммы WAGO позволяют быстро и качественно выполнить электромонтаж с использованием гибких многожильных проводов.

Применение клемм WAGO для монтажа контура заземления

Вопрос возможности использования клемм WAGO для монтажа контура заземления вызывает споры. Вот основные моменты, которые стоит учитывать:

В российских каталогах WAGO нет прямого указания на возможность применения для заземления

В США существуют специальные клеммы WAGO для заземления на базе 773 серии
Согласно ПУЭ, для отдельной прокладки заземления нужны медные провода сечением не менее 2,5-4 мм²
Можно использовать клеммы 773 серии на 2,5 мм² или трехпортовые на 6 мм²

При монтаже контура заземления клеммами WAGO рекомендуется:

Использовать клеммы с максимальным сечением проводов
Обеспечить надежное соединение с основным заземляющим проводником
Периодически проверять качество соединения
По возможности применять специальные клеммы для заземления

В целом, при правильном подборе клемм WAGO могут обеспечить надежное соединение в контуре заземления, но требуют повышенного внимания при монтаже.

Проверка правильности монтажа и возможности демонтажа клемм WAGO

Для обеспечения надежности электрического соединения важно правильно выполнить монтаж клемм WAGO и уметь проверить его качество. Основные способы проверки:

Визуальный контроль глубины захода жилы для клемм с прозрачным корпусом
Проверка усилия вытягивания провода из клеммы
Измерение электрических параметров через специальное контрольное окно
Тепловизионный контроль при нагрузке

Возможность демонтажа клемм WAGO зависит от их типа:

Рычажные клеммы 222 серии легко демонтируются поднятием рычага
Пружинные клеммы 773 и 273 серий требуют небольшого вращения при вытягивании провода
Рекомендуется ограничить количество циклов монтажа-демонтажа 2-3 разами для сохранения качества контакта

При необходимости частого демонтажа лучше использовать рычажные клеммы 222 серии. Для пружинных клемм важно не повредить жилу провода при извлечении.

Клеммы для соединения проводов: выбираем правильно

Выбираем клеммы, предназначенные для соединения проводов

Соединительные клеммы для проводов в последнее время применяются все чаще. Ведь не для кого не секрет, что ПУЭ запрещает использование скруток для соединения кабелей, проводов и прочей проводниковой продукции.

И разнообразные клеммы, клеммные колодки и тому подобные аксессуары в последнее время приобретают все большую популярность. Да и чего там душой кривить, это значительно удобнее и проще, чем использовать разные методы скрутки.

Винтовые клеммы

По способу обеспечения контакта клеммы можно разделить на два основных вида: самозажимные и винтовые. Клеммы винтовые для соединения проводов в основном предназначены для силовых цепей. Их можно разделить на два основных вида – так называемые строительные и барьерные силовые клеммы.

Строительные клеммы

Строительные, или электромонтажные, клеммы изготовлены из латунной или стальной гильзы с винтовым зажимом, вмонтированной в негорючий полимер.

Пропускная нагрузка таких клемм составляет от 10 до 100А, а сечение соединяемого провода может достигать 35 мм². Такая клемма для соединения проводов способно работать под напряжением до 600В.

Строительные клеммы

Итак:

Если говорить о преимуществах строительных клемм, то, в первую очередь, стоит отметить простоту работы с ними. Кроме того, они обеспечивают достаточно надежный контакт, а цена ее не высока.
К недостаткам таких клемм можно отнести высокую вероятность повреждения алюминиевых и медных многожильных проводов при монтаже. Дело в том, что алюминий — метал мягкий и винт его легко раздавливает. Вследствие чего провод ломается либо частично теряет свое сечение. Результатом этого может стать перегрев и потеря контакта, как представлено на видео.
С медными многожильными проводами винтовое соединение может проделать такую же пакость. Поэтому для избегания возможных последствий следует применять специальные латунные наконечники, которые одеваются на провод и обжимаются специальным обжимом или пассатижами.
Кроме того, такие клеммы соединительные для проводов со временем могут терять силу контакта из-за отпуска винта. Поэтому при использовании таких клемм периодически следует проверять надежность крепления.

Строительные клеммы с предохранителем

К данному виду относятся и клеммы автомобильные для соединения проводов. Такие изделия снабжены контактами для установки предохранителей. Это позволяет обеспечивать защиту линии, на которой установлен клеммник и обеспечивать защиту отходящих присоединений. Такое свойство клеммников нашло им широкое применение не только в автомобильной индустрии.

Барьерные клеммники

Если вам необходимо выполнить соединение проводов и кабелей клеммами, то изделия барьерного типа будут идеальным решением. Барьерные клеммы представляют собой медную или латунную пластину, снабженную винтом.

Пластина заключена в гетинаксовый корпус. Такие клеммники способны работать с нагрузками до 200А и номинальным напряжением до 1 кВ. Кроме того, к ним возможно подключать кабели с сечением до 100 мм².

Барьерные клеммы

Итак:

Главным достоинством клемм такого типа является возможность упорядочивания и хороший контакт соединяемых проводов и кабелей. Благодаря разборной конструкции возможно собрать клеммники для двух, трех, четырех и пятипроводной цепи. А возможность крепления клеммников к DIN – рейкам, печатным платам и на обычную приборную панель значительно расширяет сферы их применения.
Для защиты от случайного прикосновения и междуфазных коротких замыканий такие клеммы имеют защиту, выполненную из оргстекла или других прозрачных диэлектрических материалов. Это позволяет осуществлять визуальный контроль контактных соединений и обеспечивает защиту.

Но такие клеммные колодки для соединения проводов применяются достаточно редко в виду их массивности. В основном их применяют для мощного силового оборудования, и в домашних условиях оно практически не востребовано.
В качестве недостатка можно указать и необходимость применять специальные наконечники на концы кабеля для создания качественного контакта. Обычно эти наконечники крепятся методом прессовки, но возможно применение и других способов крепления.

Обратите внимание! К данному типу клемм относим и так называемые ответвительные клеммы или «орехи». Их применяют при раздельной прокладке фаз на напряжение до 600В. Инструкция по их применению позволяет выполнять ответвления проводов без предварительного снятия изоляции.

Зажимные клеммы

Зажимные клеммы в последнее время находят все более широкое применение. Они отличаются по виду и форме, но разделить их можно на самозажимные и зажимные под воздействием человека, или пружинные. Каждый из этих видов имеет свои преимущества и сферу применения.

Самозажимные клеммы

Самозажимные клеммы изготавливаются из полимерных материалов. Обычно твердого типа. Контактное соединение в них обеспечивается за счет одной или нескольких металлических пластин с латунным покрытием. Пластины находятся в напряженном состоянии, за счет чего при установке между ними провода обеспечивают должное нажатие.

Самозажимные клеммы

К преимуществам таких самозажимных клемм относят простоту монтажа, достаточно просто вставить провод в клеммник, высокую надежность контакта и возможность упорядочивания инженерных сетей. Также сюда можно добавить невысокую стоимость таких клемм.
Еще одним преимуществом является возможность использования клеммы для соединения алюминиевых и медных проводов. Ведь контакт между проводами осуществляется только через контактные соединения из латуни.

Обратите внимание! При использовании самозажимных клемм надежность контакта при нагревании только улучшается. Ведь при нагревании нажимная пластина нагревается и расширяется, за счет чего обеспечивает еще большее нажатие.

Но и недостатков у такого вида клемм немало. Прежде всего это доступные для соединения сечения проводов. Обычно они не превышают 4 мм². Исходя из того, что максимально допустимый ток таких клемм редко превышает 25А, этого вполне достаточно.
Еще одним весомым недостатком, серьезно ограничивающим их применение, является невозможность использования многожильных проводов. Это связано с тем, что такой тип провода не обладает достаточной жесткостью, необходимой для проникновения между пластинами.

Клеммы пружинного типа

На фото представлены механизмы зажимных клемм

Пружинные клеммы изготавливаются из различных полимерных материалов. Контактная часть состоит из двух латунных пластин. Одна из которых имеет жесткое основание, а вторая закреплена на подвижной части.

В некоторых случаях может применяться одна пластина, закрепленная в любой части. При монтаже провода подвижная часть поднимается, устанавливается провод и подвижная часть закрывается, становясь на специальную защелку.

При закрытии сжимается пружина, которая обеспечивает должное давление на провод и соответственно надежный контакт.

Итак:

К преимуществам такого вида клемм относится простота работы с ними своими руками. Простота замены провода и изоляция провода от случайного прикосновения. Часто такие клеммники содержат маркировку или оборудуются выносным заземляющим контактом.
Также возможно применять такие клеммы для соединения медных и алюминиевых проводов. Ведь контакт между ними обеспечивается через пластину из латуни.
Но одним из основных преимуществ, обеспечивших широкое распространение таких клеммников, является надежное крепление многожильных проводов. Ведь в отличие от клемм других видов она не способна повредить или снизить сечение многожильных проводов.
Недостатков у таких клеммников тоже немало. Прежде всего сюда следует отнести возможность использовать провод с сечением до 2,5 мм² и номинальный ток до 25А.
Но главным недостатком является высокая вероятность отпуска металла пружины со временем или вследствие нагрева. Особенно ярко это прослеживается при частых перегрузках питающей линии. Поэтому применять их лучше только для слаботочных сетей.

Пружинные клеммы

Вывод

Соединение проводов клеммной колодкой – вещь, конечно, удобная, но, прежде всего, следует верно определиться с видом необходимых вам клемм. Это следует делать, исходя из сечения, типа провода, возможной нагрузки, возможностей монтажа и, конечно, наших советов.

Ведь только правильный выбор способа соединения проводов и кабелей обеспечит надежную и бесперебойную работу вашей электрической сети.

Пружинные клеммы Wanjie Electronics

Пружинные клеммы на печатную плату предназначены для быстрого подключения большого количества проводников сечением от 0,08мм² до 1,5мм² в условиях ограниченного пространства. Пружинные клеммы Wanjie имеют различный шаг: 2,5мм, 2.54мм, 5.0мм, 5.08мм, 7.5мм и 7.62мм.

Пружинные клеммы различаются по типу зажима:

Стандартный зажим

для одножильных, тонкопроволочных и гибких проводников.

Конструкция зажима выполнена таким образом, что усилие зажима не передается на корпус клеммы. Зажим выполнен из двух частей – стальной никелированной пружины и контактной части клеммы. В отличие от винтовых клемм, где нужно контролировать, насколько хорошо затянут проводник, здесь пружина плотно прижимает проводник к контактной части клеммы. Для монтажа проводника нужно лишь нажать на пружинную часть клеммы отверткой или зажать специальный рычажок, завести оголенный проводник и снять усилие с пружины. Проводник будет надежно зажат и сможет противостоять вибрационным нагрузкам.

Плоский зажим

Используется для зажима мягких одножильных или многожильных, а также твердых проводников сечением от 0,08мм2 до 1,5мм2

Такой тип зажима позволяет осуществлять монтаж твердых проводников без специального инструмента. Плоский зажим состоит из двух частей – П-образной контактной части клеммы и согнутой пружинной пластинки, которая плотно прижимает проводник к контактной части и может противостоят вибрационным нагрузкам. Тип зажима позволяет осуществлять монтаж и проводников сечением менее 0,5 мм2, но при этом нужно будет отжать пружинку при помощи специальной отвертки или нажимного рычажка.

Пружинные клеммники используются для монтажа на печатную плату. Область применения — разветвители питания и интерфейса, распаячные коробки, передатчики аналоговых сигналов, контроллеры, модули, датчики

Ассортимент пружинных клемм от Wanjie Electronic насчитывает 15 различных моделей, различающихся по конструктиву, типу зажима и пресс форме. Все клеммники этой категории выполнены из качественного пластика PA66, UL94V-0, зажимная клеть изготовлена из нержавеющей стали, контакты — из никелированной латуни. Пружинные клеммники выдерживают ток до 6А и напряжение 130V (некоторые модели до 15А и 250V соответственно), работают при температуре от -40^о до +100^оС. Клеммники имеют международные сертификаты качества

Клеммные блоки, клеммные колодки и клеммники DEGSON

Клеммные блоки DEGSON — выгодный альянс качества и цены

На сегодняшний день популярность торговой марки DEGSON постоянно растет, её используют уже более чем в 90 странах и регионах мира.

Подтверждением высокого качества продукции Degson служат более 600 сертификатов, полученных от международных организаций: ГОСТ, VDE, UL, CQC, CB, CE, RoHS, в том числе поддержка стандартов ISO 9001 и ISO 14001.

Это показывает, что клеммные блоки DEGSON обладают надежными пружинными и резьбовыми зажимами, максимальной жесткостью крепления, высоким классом пожаростойкости (UL96V-0) и электробезопасности, хорошей ударопрочностью и виброустойчивостью.

Клеммники DEGSON компактны, технологичны, просты в использовании и маркировке, что значительно сокращает время монтажа, а также гарантирует надёжность контакта, исключая нагрев или короткое замыкание в точке соединения, даже при многократном подсоединении и отсоединении проводки.

По своим функциональным качествам клеммники DEGSON — абсолютные аналоги продукции таких известных фирм, как WAGO, Phoenix Contact, Deca, WEIDMULLER, Klemsan и другие.

При этом компании удалось снизить цены за счет автоматизации производства и улучшеной системы управления предприятием и тем самым повысить конкурентоспособность своей продукции.

Более 20 лет опыта

История компании началась в 1990 г. в Китае. В процессе развития были созданы: научно-исследовательский центр, производственные линии высокоточного литья, штамповки и формовки, цех по созданию новых пресс-форм методом отливки под давлением.

На всех этапах цикла производства, начиная с исходного сырья и заканчивая готовой продукцией, в собственной тестовой лаборатории, сертифицированной VDE, проводится всеобъемлющий контроль качества.

1990 г Основание компании Cixi Xiaolin DengGao Electronics Factory.
2000 г Переезд на новое место и переименование в Degson Electronics Co.,Ltd.
2005 г Сертификация по международной системе ISO 9001:2000.
2006 г Сертификация по международной системе ISO14001:2004.
2007 г Выполнение первой внешней проверки инженерами VDE.
2008 г Выполнение второй внешней проверки инженерами VDE.
2009 г Подготовка лаборатории для проведения внешнего теста UL.
2010 г Получение сертификата соответствия VDE и успешный вход на лидирующие позиции рынка.

Сегодня Degson располагает командой специалистов, более чем с десятилетним опытом разработки высокоточных изделий. Общее число сотрудников компании достигает 1600 человек, площадь завода расширена до 50 000 кв.м., а годовой оборот компании на 2012 год составил ~40 000 000$.

Широчайший ассортимент производимой продукции показывает насколько велика производственная мощность компании Degson в целом. Все готовые решения имеют эргономичный дизайн, надежны и отлично выполняют свои функции.

Доказательством служит то, что среди потребителей встречаются такие широко известные мировые бренды как: Panasonic, HONEYWELL, Siemens, OSRAM, Opple, SAMSUNG, NVC, TCL, Sangchuan, Haier, Tideway, Maxim, GST, Beghelli и другие.

Проходные пружинные клеммники SPL-3C

Ранее, я уже обозревал похожие клеммники PCT, попробовал заказать похожие немного в другом исполнении, о чем и будет данный обзор.

Основные отличия от ранее обозреваемых PCT-2-3:
— наличие покрытия контактных пластин (лужение)
— возможность крепления на плоскость при помощи дополнительной скобы (приобретается отдельно)

— наличие контрольных точек для подключения измерительных приборов

На корпусе есть шаблон для проверки длины зачистки жил (10мм).
Присутствуют надписи
32A 250V / 4kV
0,08-2,5(4.0)mm2

Что означает, что максимальный рабочий ток 32А при рабочем напряжении 250V и импульсном перенапряжении 4kV
Сечение соединяемых проводов от 0,08кв.мм до 2,5кв.мм для многопроволочной жилы и до 4кв.мм для однопроволочной жилы. Многопроволочку 4кв.мм также удаётся впихнуть в клемму, поворачивая её, но лучше так не делать.
Размеры клеммника длина 40мм ширина 18мм высота 14,6мм

Напрямую измерить сопротивление контактного соединения клеммника не получается ввиду его малого значения

Поэтому применил метод измерения падения напряжения на постоянном токе 10А
При этом контактное сопротивление составило от 1,2мОм до 1,8мОм на полюс в зависимости от провода и его положения. 2 ‘ 0,0018 *3 = 5,5Вт, что довольно много

Для проверки нагрева собрал простенький стенд: ЛАТР — Нагрузочный трансформатор — Токовые клещи — Испытуемый клеммник — Перемычки

Ток пропускал через все 3 контакта проводом ПВ3 2,5кв.мм. При однофазной нагрузке ток протекает только по двум проводам, но пусть будет все три, раз клеммник такой

На максимальном токе 32А наблюдается явный перегрев, температура провода достигла 95ºС клеммник нагрелся примерно до 80ºС, чувствуется запах перегретой изоляции, такой ток нельзя признать допустимым

Понижаю ток до 25А, небольшой перегрев всё равно есть, температура достигла 70ºС

Ещё понижаю ток до 20А и температура становится приемлемой — около 60ºС

В открытом виде на таком токе клеммник вполне может нормально работать, но если он установлен скрыто, в тесной коробке да ещё на проводе 1,5кв.мм, ток даже в 16А будет слишком велик. Поэтому не следует ставить их в распаячных коробках для подключении розеточных групп!
Подключать алюминиевые провода также не следует.

Краш тесты на токах в сотни ампер на этот раз не проводил, ибо результаты всё равно ничего конкретного не означают, стойкость к КЗ при адекватной защите не вызывает сомнений.

Клеммники разбираются очень неохотно — защёлки тугие и расположены по бокам, и между полюсами.

Контактные пластины медные, лужёные, сечением 0,55х2,7мм (1,5кв.мм)
На фото пластина пошкрябана до меди

Пружины стальные, достаточно тугие, в зажатом состоянии моножила выдергивается с трудом, тонкая многопроволочка рвётся.

Материал корпуса — полиамид, горение с трудом, но поддерживает

У любого устройства обязательно есть недостатки и вот это оно и есть 🙁
Предыдущий клеммник PCT горел заметно лучше и горящих капель было больше.

Клеммники хорошо подходят например для подключения светильников, открытого либо временного соединения кабелей и проводов как замена простым скруткам, подключения щупов к проводам (безопасная замена крокодилам), подключение цепей управления и т. п.

Вывод: клеммники мне понравились, но не следует забывать, что область их применения ограничена и не стоит ими подключать что угодно всё подряд.
p.s. внимательные читатели заметят на фото подозрительный предмет, убирать не стал, не мешает 🙂

Клеммы WAGO

Возможность соединения алюминиевых проводов при помощи клемм Wago

Вопрос

Можно ли соединять алюминиевые провода при помощи клемм Wago?

Ответ

Для монтажа алюминиевых проводов в линейке Wago присутствует специальная разновидность клемм 273 (с пастой). В серии 224 также представлены 2 осветительные клеммы, позволяющие осуществлять переход между одножильным алюминиевыми проводами и гибкими медными проводами осветительных приборов. Для любых других ваговских клемм, монтаж алюминиевых проводов либо смешанный монтаж (алюминиевые и медные провода в одной клемме) проводить не рекомендуется.

Соединение гибких проводов в распаечной коробке

Вопрос

Если провода гибкие, как их можно соединить в распаечной коробке?

Ответ

Для монтажа гибких многопроволочных проводников 4, 5 и 6 классов гибкости (провода с количеством проволочек в жиле более 7) могут быть использованы:
— специально предназначенная для этого серия Wago 222 универсальных рычажковых клемм (3 клеммы на 2, 3 и 5 портов)
— соединительные изолирующие зажимы СИЗ и СИЗ-К (изолирующие скрутки)

Соединение алюминиевых и медных проводов в одной клемме Wago

Вопрос

Можно ли соединять алюминиевые и медные провода в одной клемме ваго?

Ответ

Можно, но для этого пригодны только клеммы с заполнением антиоксидантной пастой: серия 773 с (4 клеммы на 2, 4, 6 и 8 портов), серия 273 с пастой (1 клемма на 3 порта) и серия 224 (2 переходные клеммы на 1+1 и 1+2 порта).

Надежность соединения клеммами Wago в сравнении со скруткой

Вопрос

Могут ли клеммы Wago обеспечить достаточно надежное соединение по сравнению со скруткой?

Ответ

Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным. Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день.
У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Возможность монтажа контура заземления при помощи клемм Wago

Вопрос

Можно ли монтировать контур заземления при помощи клемм ваго?

Ответ

Начнем с того, что в российских версиях каталогов Wago нет никакого прямого указания на то, можно или нет использовать клеммы Ваго для монтажа заземляющего контура. Конечно, заземляющие желто-зеленые жилы, входящие в состав многожильного провода можно разводить и монтировать в распределительной коробке. На это есть многочисленные фотографии самого Wago. Однако, в каталожной версии ваговких клемм для Штатов существует специальная линейка клемм для заземления сделанная на базе 773 серии (клеммы 773-112,114,116,118).
Внешне (по фотографиям) клеммы заземления ничем не отличаются от привычных цветных клемм в прозрачном корпусе серии 773 за исключением того, что цвет входной пластмассовой вставки у них – темно-зеленый. Есть ли различия внутренней конструкции – неизвестно. Скорее всего — нет.
Не лишним будет напомнить также, что согласно ПУЭ 1.7.137. в качестве проводов заземления при отдельной прокладке вне кабеля должны быть использованы медные провода сечением не менее 2.5 и 4 мм². Поэтому, если в контуре заземления используются одножильные провода, можно использовать 773 серию ваго на 2, 4, 6 и 8 портов (с max.сечением провода до 2.5 мм²), либо 3-х портовую клемму красного цвета с max.сечением провода до 6 мм².

Вибростойкость клемм Wago

Вопрос

Означает ли вибростойкость клемм Wago, что их можно монтировать в тех случаях, когда предполагается вибрация?

Ответ

Справедливости ради следует отметить, что термины «вибростойкость» и «виброустойчивость» используется применительно к клеммам Wago в сравнении с винтовыми клеммами. Это часть рекламного позиционирования преимуществ продукта. У самого производителя нет прямых указаний на то, можно ли клеммы Wago использовать в условиях вибрации.
На наш взгляд, Ваговские клеммы можно использовать в условиях вибрации. Подчеркнем, что это частное мнение и никаких стендовых испытаний не проводилось. Следует также помнить, что стандартным требованием для условий вибрации (например, для транспорта или любого подвижного состава, при подключении моторных блоков) является прокладка гибких проводов с многопроволочной жильной конструкцией. Поэтому можно использовать либо клеммы Wago серии 222, либо использовать дополнительные втулочные наконечники для 773 серии.

Проверка правильности монтажа на клеммах Wago

Вопрос

Как можно убедиться в том, что монтаж на клеммах Wago совершен правильно?

Ответ

Монтаж клемм Wago достаточно прост и, в силу своей простоты, исключает большую часть возможных ошибок. «Защита от дурака» действительно является сильной стороной технологии монтажа плоско-пружинных клемм.
– Основным требованием грамотного монтажа, на наш взгляд, является правильная подготовка жилы: снятие изоляции с проводов на определенную длину без повреждения токонесущей жилы. Длина зачистки провода для каждого вида клемм Wago своя (указана в технической спецификации, а также на корпусе клеммы) и составляет от 9 до 12 мм. Если в процессе снятия изоляции жила была надкусана, или хотя бы одна из медных проволочек жилы отрезана – необходимо обрезать провод и произвести повторную зачистку. Конец провода должен быть ровно обрезан и сама жила должна быть прямой без изгибов.
– В клеммах 773 серии с прозрачным корпусом возможен визуальный контроль глубины захода жилы. Для клемм с непрозрачным корпусом важна правильная длина зачистки провода и правило: «заведение жилы до упора».
– Если с монтажом моножил все достаточно просто, то монтаж многопроволочных гибких жил требует внимания. Только жилы до 3 класса гибкости включительно могут заводиться в пружинные клеммы 773 серии непосредственно, без дополнительных втулочных наконечников. С увеличением класса гибкости жил требуются втулочные наконечники.
– В любом случае, после монтажа нет необходимости в разборе клеммы для проверки. В изолирующем корпусе каждой клеммы Wago предусмотрено специальное контрольное окно для измерения электрических параметров соединения при помощи специальных щупов.

Демонтаж клемм Wago

Вопрос

Можно ли демонтировать клеммы Wago?

Ответ

– Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод.
– Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования — не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле. В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций.
– В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа.
– В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!

Преимущества применения клемм Wago

Вопрос

Есть ли какие-то преимущества применения клемм ваго?

Ответ

Вопрос, с чем сравнивать…

В сравнении с обычными винтовыми полиэтиленовыми клеммниками типа КЗВ (ЗВИ):

– время монтажа клемм Wago значительно меньше, в сравнении с монтажом КЗВ (ЗВИ)

– для монтажа клемм Wago не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– в клеммах Wago, в отличие от «двухпортовых» соединителей КЗВ (ЗВИ) предусмотрены варианты с различным количеством портов (2, 3, 4, 6, 8)

В сравнении с изолирующими колпачками типа СИЗ и СИЗ-К:
– скрутки СИЗ дешевле, чем клеммы Wago
– для монтажа и одного и другого продукта не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции
– при монтаже клемм Wago, затраты времени на монтаж почти в 2 раза меньше чем на монтаж скруткой СИЗ
– усилие при монтаже клемм Wago значительно меньше требуемого усилия при монтаже СИЗ
– скрутки СИЗ хороши для соединения 2, 3 и максимум 4 проводов. Клеммы Ваго позволяют без проблем подключать 4, 5, 6 и 8 проводов одновременно

Разница в использовании клемм Wago 773 серии с пастой и без пасты для медных проводов

Вопрос

Есть ли разница в использовании для медных проводов 2-х видов Ваговских клемм 773 серии с пастой и без пасты?

Ответ

Для монтажа именно медных проводов никакой разницы нет. За исключением того, что клеммы 773 серии с пастой, дороже (приблизительно на 50%). Вообще, клеммы серии 773 с пастой и без отличаются только наличием/отсутствием пасты и прозрачным/непрозрачным корпусом соответственно. Клеммы с пастой появились исключительно для монтажа алюминиевых проводов. Есть ли смысл переплачивать, если монтаж гарантирует качественный результат и в том и в другом случае?

Возможность соединения проводов разных сечений в одной клемме Wago

Вопрос

Можно ли в одной клемме Ваго соединять провода разных сечений, например, 2.5 и 1 мм²?

Ответ

В описаниях самого производителя нет определенного ответа на этот вопрос.
Однако, исходя из конструктивных особенностей клемм, это делать можно (здесь и далее – наше частное мнение). Пружинные фиксаторы внутри клемм Wago выполнены таким образом, что каждому порту (входу проводника) соответствует свое индивидуальное гнездо и индивидуальная прижимная пластина. Именно раздельный прижимной механизм на каждый порт делает возможным комбинацию проводов различных сечений в одной клемме в пределах указанного диапазона.
Например, для серии 773 при стандартном диапазоне 0,75-2,5 мм², можно соединить провода 2.5 мм², 1.5 мм², 1 мм² и 0.75 мм² в одной клемме. Аналогичная возможность присутствует для комбинации одножильных и многопроволочных проводников. Проведенные нами испытания подтверждают это мнение.

Способность тонкой пластины пружинной клеммы держать требуемый ток

Вопрос

Может ли тонкая пластина пружинной клеммы держать требуемый ток?

Ответ

Металлическая часть пружинной клеммы состоит из двух основных элементов: тонких стальных пружинных фиксаторов и одной соединяющей медной плашки. Сама медная плашка (шина) отнюдь не тонкая, при этом визуальный осмотр внутренней конструкции показывает, что пятно контакта шины с проводом совсем незначительное. Провод лежит не на медной шине, а на ее ребре! Тем не менее, на удивление, проведенные нами эксперименты показывают, что клеммы Ваго уверенно держат те номинальные токи, для которых они рассчитаны без какого бы то ни было нагрева.

Типы гибких проводов, которые можно заводить в клеммы 773 серии

Вопрос

Может ли кто-нибудь объяснить, какие из гибких проводов можно заводить в клеммы 773 серии?

Ответ

Действительно, из описаний производителя понять что-либо по этому вопросу можно с трудом. По классификации Wago, в русскоязычных каталогах и рекламных материалах, существуют «одножильные», «маложильные» и «тонкопроволочные» проводники. Согласно прописанной спецификации, клеммы серии 773 можно монтировать на «маложильные» проводники и нельзя на «тонкопроволочные». Однако, что значит «маложильные» непонятно. «Мало» – это сколько?!
За помощью мы обратились к американской версии каталога Wago. Здесь прозвучал более определенный ответ: клеммы 773 серии можно монтировать на любые гибкие провода с количеством жил не превышающим 19 проволочек в жиле. То есть, если число проволочек равно 19, то еще можно, если больше – то уже нельзя. Тесты, проведенные нами не подтверждают этот факт!
Начнем с того, что 773 серия действительно хороша для одножильных проводов. А «монтаж напрямую» любых многожильных проводов, даже с минимальным количеством проволочек в жиле (!) выполняется на порядок менее уверенно и требует особой аккуратности. Медные жилы с конструкцией из 19 проволочек (производства Россия) не заводятся в 773 клемму. А если их и можно как-то завести, то это процесс на грани фола. Согласно российским ГОСТ минимально возможное количество проволочек в гибких проводах – 7.
Таким образом, если монтаж на кабельной жиле, состоящей из 19 проволочек невозможен, из оставшихся по ГОСТ вариантов есть только 7 или 12 проволочек в жиле. Это подтверждают тесты. Все, что больше – только с использованием дополнительных втулочных наконечников!

Герметичность клемм Wago с контактной пастой

Вопрос

Являются ли клеммы ВАГО с контактной пастой герметичными?

Ответ

Антиоксидантная паста, которой наполнены клеммы ВАГО (серии 773 и 273), не предназначена для обеспечения герметичности клеммы. Паста это не гелевая водозащитная субстанция(!), ее предназначение – растворение окисной плёнки с алюминиевых проводников и предотвращение их повторного окисления. Степень защиты клемм ВАГО всего лишь IP20.

Соединение многожильных медных проводов с помощью клемм Wago

Вопрос

Можно ли с помощью клемм ВАГО соединять многожильные медные провода?

Ответ

Для прямого подключения любых гибких многожильных медных проводов у ВАГО предусмотрены несколько серий клемм со специальным типом зажима “CAGE CLAMP”:
– 222 серия универсальных клемм (3 клеммы для 2, 3 и 5 проводников)
– 862 серия четырёхпроводных клемм (4 клеммы для 2, 3, 4 и 5 проводников)
– 224 серия осветительных клемм (3 клеммы для переходного соединения гибких многожильных проводов с моножилой)
При опосредованном подключении клемм через втулочные наконечники могут быть использованы:
– 773 серия клемм с плоско-пружинным зажимом в прозрачном корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)
– 773 серия с контактной пастой в сером корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

Возможность монтажа клемм Wago на улице

Вопрос

Возможен ли монтаж клемм ВАГО на улице?

Ответ

Клеммы ВАГО предназначены для монтажа внутри помещений (в распределительных коробках, электрических щитках, контрольных панелях и т. п.). Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

Длина снятия изоляции при монтаже клемм Wago

Вопрос

На какую длину необходимо снимать изоляцию при монтаже клемм ВАГО?

Ответ

В каталоге ВАГО, для каждой серии клемм указана необходимая длина зачистки изоляции проводника. В случае, когда под рукой нет каталога, длину снятия изоляции можно прочитать на упаковке или на корпусе самой клеммы. Кроме того, на корпусе каждой клеммы есть специальная площадка для того, чтобы проконтролировать длину снятой изоляции (на случай, если под рукой нет линейки).

/faq/post_question/324/

почему многие электрики ими не пользуются?

В прошлом веке самой популярной формой соединения двух или нескольких проводов была скрутка. Если у вас старый дом, возможно, вы до сих пор видите скрутки с изолентой в своей проводке. Сегодня есть множество более прогрессивных способов, и один из них — соединение с комощью клеммников WAGO.

Если вам впоследствии придется перекладывать проводку (или, скажем, заменять один светильник другим), достаточно отогнуть рычажок и вынуть провод. Опять-таки, никаких проблем с демонтажом. За эту простоту и любят «ваги». А за что не любят?

В интернете можно найти массу фотографий обугленных клемм WAGO. Отсюда многие делают выводы, что этот вариант соединения ненадежен и может привести к искрению и возгоранию. Так ли это?

Почему горят WAGO?

Увы, но своей «дурной славой» знаменитые клеммники обязаны многочисленным пиратам, успешно подделывающим оригинальную продукцию. Именно неоригинальные клеммники «горят» чаще всего, поскольку соединения в нем ненадежны, а пластик — самый дешевый. Как следствие — искрение, нагрев и быстрое разрушение самого корпуса.

На втором месте источников проблем — нерадивые пользователи, которые не видят разницы между подключением светодиодного светильника и розетки для утюга. Превышение расчетной нагрузки опять-таки ведет к перегреву, потере контакта и расплавлению корпуса. Между тем, у WAGO есть несколько серий клеммников, в том числе для достаточно мощных потребителей. Скажем, серия 2273 может выдерживать токи до 24 А. Но кого это интересует…

Стоит ли пользоваться WAGO?

Лично мы никаких проблем не видим. Конечно, если есть возможность приобрести оригинальные клеммы. На наш взгляд, «ваги» незаменимы в таких ситуациях.

Подключение светильников. Например, в реечном или подвесном потолке — точек много, и возиться со скрутками или другими способами не очень эффективно.
Разводка линий освещения. Как правило, в осветительных приборах используются светодиодные лампы, так что мощность невелика. Подойдут даже самые простые клеммники серии 222.
Подключение временных линий. Например, вы делаете ремонт в новостройке, и вам нужно протянуть временную линию для электроинструмента. А потом разобрать ее, когда появится постоянная.
Подключение к торчащему из стены оголенному проводу. Часто старая проводка обламывается (особенно, алюминиевая) при попытке сделать скрутку. Если у вас остался лишь небольшой «хвостик», торчащий из стены, можно надеть на него WAGO и выйти из положения. Для алюминиевой проводки используйте серию 2273 или другую, рассчитанную на этот материал.

Есть случаи, когда мы бы не стали использовать WAGO.

Разводка силовых линий. Несмотря на наличие в ассортименте производителя клеммников для больших токов, лучше использовать другие типы соединений: например, сварку или гильзовку.
Монтаж разводки в необслуживаемых местах. То есть в местах, куда нет доступа. Винтовые и пружинные соединения должны быть легко доступны: их нельзя устанавливать в распаечных коробках под штукатуркой и других подобных местах.

Неправильное использование WAGO — лишь одна из частых ошибок неопытных электриков. Почитайте о других, чтобы быть в курсе и не столкнуться с проблемами.

разновидности и особенности использования + правила выбора

Стремительное развитие электрики отметилось массой инноваций, затронувших даже простые, но крайне необходимые соединительные элементы – клеммы. Среди существующего многообразия таких приспособлений особое место занимают самозажимные клеммники, благодаря которым существенно упрощается электромонтаж.

Все о новаторском виде соединителей вы узнаете из представленной нами статьи. Мы познакомим с ассортиментом, представленным начинающему электрику в настоящий момент. Рассмотрим наиболее популярные коннекторы такого рода, пользующиеся высоким спросом.

Содержание статьи:

Устройство самозажимных коннекторов

Технически конструкции самозажимных клемм не выделяются особыми сложностями, несмотря на многообещающее наименование.

Как правило, главным рабочим компонентом такого рода изделий выступает пружинный элемент. Именно за счёт пружинного действия получают самозажимное свойство клеммы.

Ассортимент самозажимных клемм, представленных на рынке, предоставляет потенциальным монтажникам электрики обширные возможности для созданий надежных схемных соединений

Конструктивное исполнение клеммы предполагает концентрацию усилия в конкретной области, ограниченной, к примеру, параметром сечения провода. Поэтому на рынок поставляются самозажимные коннекторы разного форм-фактора, обеспечивающие возможность работы с различными электрическими проводами.

Зажимающий элемент клеммника традиционно изготавливается на основе медного сплава, обладающего достаточным уровнем жесткости. Контактная область зажимающего элемента обрабатывается оловянно-свинцовым покрытием.

Такой подход к обработке гарантирует надёжную защиту от возможного проявления коррозии, обеспечивает долговечность изделия.

Обработка поверхностей элементов конструкции клеммников позволяет сохранить долговечность действия механизма, свойства надежного контакта, общую функциональность устройства

Эффект самозажима обеспечивается пружиной, выполненной на основе прочной стали. Пружина «подпирает» зажимающий элемент с расчётным усилием, практически равным усилию, которое пользователь должен приложить к рабочему рычагу, прежде чем вставить провод в паз.

Согласно техническим сведениям, самозажимные клеммы рассчитаны под работу с проводниками сечением 0,08-95 мм при рабочих напряжениях до 1000 вольт. Параметры рабочего тока допускаются в диапазоне 6-320А. Основная область применения хозяйственно-бытовая, но также выпускаются экземпляры промышленного назначения.

Разновидности клемм самозажимного характера

Собственно, существуют две разновидности продуктов подобного типа:

Рычажные.
Нажимные.

Первая разновидность представляет конструкцию, где используются микро-рычаги. Потенциальный пользователь поднимает или отжимает такой рычаг, после чего вставляет концевик провода в гнездо. После отпускания рычага медная или алюминиевая жила крепко прижимается подпружиненной пластиной.

Одна из распространенных конструкций клеммника самозажимного действия, где используется вспомогательный элемент управления – микро-рычаг. Действует просто: подъём рычага открывает клемму, опускание – закрывает, зажимая проводник

Вторая разновидность обычно предполагает дополнительное действие отверткой или похожим инструментом. Лезвие отвертки вставляется в дополнительный паз, обычно расположенный выше паза ввода проводника, и применяется несильный нажим. Удерживая отвертку в таком положении, вставляют концевик провода в отверстие ввода до упора.

Примерно по той же схеме работают самозажимные нажимные клеммники, где не требуется применение отвертки. В этом варианте конец проводника попросту вставляется в окно ввода с некоторым нажимом до упора. Обычно этот вид клемм предназначен для одножильных медных проводов.

Конструктивное исполнение клеммника самозажимного действия, где необходимо применение отвертки или подобного инструмента. Для действия инструментом на таких конструкциях делается специальный паз

Отмеченные две разновидности дополняются массой подвидов, в какой-то степени, модернизированных клемм.

Яркий пример на этот счёт демонстрирует продукция известной немецкой фирмы Wago. Коннекторы которой отличаются надежностью, простотой и удобством при эксплуатации. Неудивительно, что большинство электромонтажников выбирают именно эти клеммы. Познакомимся с ними ближе.

Особенности использования различных клемм

Немецкий производитель Wago предлагает обширный ряд , среди которых, с точки зрения подвидов, выделяются следующие:

cage clamp – плоской конфигурации;
fit clamp – врезной конфигурации;
пластинчато-пружинной конфигурации.

Продукция Wago для удобства подбора и по конфигурации исполнения разделена по сериям. Рассмотрим, какие существуют серийные модификации клемм самозажимного характера.

Подвид #1 – серия 222 под многожильный провод

Изделия этой серии представляют конструкцию рычажного типа. Как правило, окрашиваются эти ярко оранжевым цветом, что позволяет быстро обнаруживать объект соединения в условиях массового электромонтажа.

Продукт немецкой фирмы Wago, обозначенный в каталоге 222 серией. Исполнение рычажного типа, удобное для применения при монтаже сетей относительно невысокой мощности

Несмотря на конкретное предназначение, серия 222 с тем же успехом используется под соединения одножильных проводников. Расчётное рабочее напряжение ограничивается параметром 380 вольт при максимально допустимом токе 32А.

Клеммники самозажимного типа серии 222 находят применение для создания соединений внутри распределительных коробок. На бытовом уровне часто используются при монтаже осветительных сетей.

Подвид #2 – серия 243 под исполнение «микро-зажим»

Учитывая микро-исполнение этой серии продукта, расчетное напряжение под соединение допускается не выше 100 вольт при номинальном токе 6А. Производителем заявлено применение этого вида только под одножильный провод. Поддерживаются проводники как на медной, так и на алюминиевой основе.

Конструктивное исполнение серии 243 – ещё одного продукта из ассортимента немецкого производителя. Компактный миниатюрный корпус позволяет без труда использовать клеммники в труднодоступных местах

Это один из подвидов клеммников самозажимного характера, где не предусмотрено использование вспомогательных рычагов.

Стандартное исполнение клеммника серии 243 – прямоугольный модуль под размещение четырех проводников внутри четырех контактных отверстий. Изделия этой серии обычно окрашенны в темно-серые тона. Применяются при монтаже систем видеонаблюдения и при сборке прочих систем и сетей, где требуются миниатюрные коннекторы.

Подвид #3 – серия 2273 под монтаж освещения

2273 или Compact – это своего рода самозажимные специализированные клеммники, то есть рассчитанные для применения при построении схемы осветительной сети. Правда строгих ограничений при этом производитель не вносит. Как указывает документация – допускается работать с проводниками размером 0,5-2,5 мм² по сечению.

Конструктивный вариант самозажимного клеммника, выпускаемого фирмой Wago как продукт 2273 серии. Этот вид отличается, в первую очередь, конкретным применением, рекомендуемым производителем

Особенность этой серии – наличие изделий, содержащих внутри пасту и не содержащих. Как правило, специальная паста, токопроводящая, применяется на монтаже алюминиевых проводов с целью создания оптимальных условий против появления на зажатых проводниках и самих клеммниках окислов металлов.

Подвид #4 – серия 773 для распределительных коробок

Основное предназначение этой серии клеммников – работа с проводниками на медной основе (одножильными/многожильными) 3-го класса гибкости.

Допускается вставка жил сечением 1-6 мм² в зависимости от конфигурации конструкции под конкретное сечение. Клеммы относятся к разряду виброустойчивых изделий. Рабочий ток 25-40А.

Исполнение практически аналогичное предыдущему, за исключением технической особенности. Заключается особенность в том, что эта конструкция более мощная, позволяет работать с более высокой токовой нагрузкой

Корпус таких продуктов Wago делается из прозрачного изолирующего материала, что позволяет контролировать глубину внедрения жилы внутрь контактного паза. Также на корпусе предусмотрен «контрольный» контакт – точки, куда возможно подключение щупов измерительных приборов.

Подвид #5 – серия 862 с нажимной лапкой

Эта серия обеспечивает подключение одножильных и многожильных проводов. При этом на одну клемму допускается включать до 4 проводов того и другого типа, имеющих диаметр не более 4 мм. Клеммы серии 862 допускают использование при напряжениях до 500 вольт.

Достаточно легкого нажима на своеобразный элемент управления клеммника – лапку, чтобы с такой же легкостью вставить внутрь паза рабочий проводник. Отпускание лапки-кнопки, соответственно, сопровождается зажимом провода

Уникальность продукта – здесь не требуется использовать электрический инструмент при выполнении подключения. Конструкция имеет специальную кнопку – лапку фиксации, благодаря которой легко и просто подключать/отключать проводник вручную или отверткой.

Конструктивное исполнение также отличается наличием фиксирующей ножки для крепления этого коннертора.

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать , не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из , с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется сравнительный анализ фирменных клеммников с продуктами, являющимися полной подделкой и достаточно широко представленных на рынке.

Рассматривается момент – как отличить фирменную самозажимную клемму от подделки:

Устройства самозажимного действия, при помощи которых организуется электрическое соединение, являются удобными и практичными. Но при всех преимуществах таких аксессуаров, их применение несколько ограничено технико-эксплуатационными параметрами.

Но развитие подобных устройств активно продолжается. Не удивительно, если в ближайшее время будут появляться своего рода универсальные клеммы для работы в разных условиях.

Расскажите о том, как ремонтировали или модернизировали электросеть, используя зажимные соединители. Поделитесь технологическими нюансами, которыми стоит воспользоваться начинающим электрикам. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

CLIFF Electronic Components — многополюсные пружинные клеммы

Многополюсные пружинные клеммы

Вставные клеммы для громкоговорителей Cliff ™ с 2, 4 или 8 полюсами и припаянными бирками.

Клеммы подпружинены для обеспечения плотного соединения и быстрого отсоединения.

2-ходовые пружинные клеммы

Материал: композит.

Поверхность: формованная.

FE6935 Черный Красный.

Технические характеристики

Рейтинг:: 7A при 60 В переменного тока
Контактное лицо:: <20 мОм при 2.5 В постоянного тока, 1 А.
Сопротивление изоляции:: > 100 МОм при 500 В постоянного тока.
Выдерживаемое напряжение диэлектрика:: 1 минута при 1200 В переменного тока.

Технические чертежи см. В техническом паспорте в формате PDF: 2-сторонние пружинные клеммы (открывается в новом окне).

4-ходовые пружинные клеммы

Материал: ABS , латунь, пружинная сталь.

Поверхность: формованная, формованная, луженая.

FC681508 Красный Черный Черный Красный — входит в стандартную комплектацию.
FC681501 Красный Красный Черный Черный — по запросу.
FC681502 Черный Красный Красный Черный — по запросу.
FC681505 Красный Черный Красный Черный — по запросу.
FC681506 Черный Красный Черный Красный — по запросу.

Технические характеристики

Параметр	Условия	Спецификация
Удерживающая сила проволоки	0. Провод 75 мм² (18AWG).	минимум 0,5 кг; Максимум 3 кг.
Усилие открытия зажима	Принудительно для полного открытия.	Максимум 3 кг.
Максимальная апертура отверстия	Зажим полностью открыт.	максимум 2 мм.
Минимальные операции		1000+.
Рейтинг	@ 42 В постоянного тока.	3A максимум.
Контактное сопротивление	медный провод 0,75 мм².	10 мОм максимум.
Сопротивление изоляции	Между соседними терминалами.	100 мОм минимум при 500 В постоянного тока.
Выдерживаемое напряжение	500 В переменного тока / 50 Гц.	1 минута ОК.
Повышение температуры	4A постоянного тока с использованием кабеля 2 мм² 1 час.	30 ° C максимум.

Технические чертежи см. В техническом паспорте в формате PDF: 4-сторонние пружинные клеммы (открывается в новом окне).

8-ходовые пружинные клеммы

Материал: ABS UL-94 HB, латунь CZ108, пружинная сталь.

Поверхность: формованная; никелированная.

FE6930 Красный Черный Черный Красный × 2.

Технические характеристики

Рейтинг:: 7 А при 60 В переменного тока.
Контактное лицо:: <20 мОм при 1 А 25 ° C.
Сопротивление изоляции:: > 100 МОм при 500 В постоянного тока.
Выдерживаемое напряжение диэлектрика:: 1 минута при 1200 В переменного тока.
Рабочая сила:: 800 ± 100 г.
Удержание провода (22AWG):: 1 кг-X / 500 г-Y / 1 кг-Z.

Технические чертежи см. В листе данных в формате PDF: 8-сторонние пружинные клеммы (открывается в новом окне).

См. Также наши однополюсные пружинные клеммы и другие наши клеммы.

Пожалуйста, свяжитесь с отделом продаж Cliff ™ для получения дополнительной информации.

Наш сайт использует файлы PDF (формат переносимых документов) для хранения информации о наших продуктах. Для просмотра этих файлов у вас должна быть установлена программа для чтения PDF-файлов. Вы можете скачать Adobe Reader бесплатно.

Spring terminal connector — купить spring terminal connector с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для разъема с пружинным зажимом. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний пружинный клеммный разъем должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели пружинный разъем на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в разъеме с пружинным зажимом и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Spring terminal connector по самой выгодной цене в Интернете.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

2×25 0,1 «Заголовок (50-контактная монтажная плата IDC с пружинными клеммами

Дом
Продукты
Коммутационные платы
Жатка двухрядная, шаг 0,1 «
2×25 0,1 «Заголовок IDC50 отрывная плата с пружинными клеммами

Двухрядный 0.Заглушка с наружной резьбой 1 дюйм
50 штифтов (2×25), шаг 0,1 «
Место для подключения паяльной площадки для всех 50 линий
Быстроразъемные клеммы с пружинной клеткой для всех 50 контактов
Поддерживает добавление разъемов с шагом 0,1 дюйма
Монтаж на DIN-рейку

См. Также: Вариант с винтовыми клеммами, разъемы IDC 0,1 «, плоский кабель

Общее описание

Выполняйте соединения быстро и надежно с помощью этих безвинтовых клеммных колодок с пружинными клеммами, в которых используются клеммы производства Phoenix Contact.

Эта коммутационная плата IDC50 имеет все 50 контактов двухрядного штыревого разъема. к пружинным клеммным колодкам, обеспечивая быстрое и надежное соединение. Каждый контакт также подведен к контактным площадкам (по 3 на контакт) с шагом 0,1 дюйма (2,54 мм), позволяя легко добавлять штыревые заголовки. Контактные площадки расположены таким образом, что вы можете добавить дополнительный разъем 2×25 к коммутационной плате для вывода всех сигналов на ленточный кабель. при желании (по существу образуя соединение «Т» или «Y»).Обратите внимание, что коммутационные платы производятся с соединением между каждым контактом разъема и соответствующим положением клеммной колодки; никакой пайки не требуется. Контактные площадки для пайки просто служат местом для дополнительных подключений к дополнительным разъемам или другим компонентам.

Эта коммутационная плата оснащена зажимными колодками с пружинным зажимом. Эти безвинтовые клеммные колодки с пружинными зажимами позволяют выполнять соединения очень быстро и эффективно.Пружинные клеммные соединения надежны и безопасны, но провода можно подключать и отключать за меньшее время, чем при использовании стандартных винтовых клеммных колодок. Просто нажмите кнопку привода в верхней части клеммной колодки, вставьте или удалите провод и отпустите кнопку. Сделанный! Кроме того, безвинтовые пружинные соединения могут обеспечить лучшие результаты в средах, где вибрация может потенциально ослабить стандартные винтовые клеммные соединения. Если в вашем приложении требуются винтовые клеммы, а не пружинные клеммы, обратите внимание на конструкцию BRK2X25.

Эта коммутационная плата идеально подходит для производственных приложений, а также для экспериментов и создания прототипов. Он хорошо подходит для взаимодействия с картами ввода-вывода, оборудованием сбора данных (DAQ), релейными стойками, стойками Opto 22 и любым другим оборудованием. другое устройство, использующее 50-позиционный 2×25 (IDC-50) соединитель заголовка.

Заголовок с двумя строками иногда называют «заголовком IDC», «Разъем IDC» или «разъем ленточного кабеля». Коммутационная плата иногда называется «переходным модулем», «клеммной колодкой», «клеммной колодкой», «коммутационной коробкой», «коммутационным адаптером», «терминатором» или «интерфейсным модулем».

Документация по продукту

Варианты монтажа

Эти продукты доступны в двух различных вариантах монтажа. Приведены номера продуктов, заканчивающиеся на -DIN . с уже установленными зажимами DIN, готовыми к установке на DIN-рейку 35 или 32 мм. Номера продуктов, заканчивающиеся на -N в комплект не входят монтажное оборудование; их можно легко установить на панели, используя Нейлоновые стойки 1/4 дюйма под монтажные отверстия и винты №6.

Крепление на DIN-рейку
BRKG2X25-L- DIN
Щелкните изображение, чтобы увеличить.
Рельс не входит в комплект Без монтажного оборудования
BRKG2X25-L- N
Щелкните изображение, чтобы увеличить.

Подробнее о продукте

Двухрядный разъем с наружной резьбой 0,1 дюйма
50 штифтов (2×25), шаг 0,1 «
Быстроразъемные клеммы с пружинной клеткой для всех 50 контактов
Отверстия для подключения площадок под пайку, по 3 на контакт
Поддерживает добавление разъемов с шагом 0,1 дюйма
Пружинные клеммы подходят для проводов сечением от 16AWG до 24AWG
Ориентировочные размеры: 3.0 дюймов x 4,25 дюйма
Монтаж на DIN-рейку

Товар №	Описание	1+	10+	RoHS
Длинные эжекторы:
BRKG2X25-L-DIN	2×25 (50 контактов) 0,1-дюймовая двухрядная монтажная плата заголовка, длинный выталкиватель, пружинные клеммы, крепление на DIN-рейку	46,50 $	43,50 $	Есть
BRKG2X25-L-N	2×25 (50 контактов) 0.Отрывная плата двухрядного жатки 1 дюйм, длинный выталкиватель, пружинные клеммы	45,00 $	42,00 $	Есть

Длинные выталкиватели:

2×25 (50 контактов) 0,1-дюймовая двухрядная монтажная плата заголовка, длинный выталкиватель, пружинные клеммы, монтаж на DIN-рейку

Количество	Цена
1+	46,50 $
10+	43,50 $

2×25 (50 контактов) 0.Отрывная плата двухрядного жатки 1 дюйм, длинный выталкиватель, пружинные клеммы

Количество	Цена
1+	45,00 $
10+	42,00 $

Все вышеперечисленные товары обычно есть на складе. Позвоните нам, если вам нужно проверить наличие определенного количества или цены на более высокие количества. Посетите нашу страницу заказа, чтобы ознакомиться с нашей политикой заказа и списком способов заказа.

Высококачественный соединитель с пружинным зажимом для проводов

Alibaba.com считается крупнейшим сайтом электронной коммерции, на котором продается все, от игрушек до электронных устройств и гаджетов. Вы найдете лучший пружинный клеммный разъем , который соединяет ваше устройство и электрические клеммы. Эти соединители с пружинными зажимами обеспечивают контакт между кабелями, электронными компонентами, проводами и т. Д. Производители на этой платформе производят соединитель с пружинными зажимами для уменьшения потребления электроэнергии и экономии энергии.Продукты на этой платформе доступны по доступной цене.

Эти соединители с пружинными зажимами доступны в различных длинах и размерах. Здесь, на этой платформе, вы также можете найти пружинный клеммный соединитель , который используется на крупных заводах, коммерческих самолетах, в промышленности, системах управления ОВКВ и т. Д. Все эти пружинные клеммные колодки прочные и долговечные, по крайней мере, в течение 10 лет, при этом они доступны по удивительным ценам со скидкой более 50%.

Эти соединители с пружинными клеммами содержат лучшее качество, которое вы не найдете больше нигде. Вы можете использовать эти пружинные клеммные колодки в соответствии с вашими требованиями. Эти соединители с пружинными клеммами разработаны и созданы проверенными производителями, имеющими более чем 20-летний опыт работы в соответствующем производственном секторе. На сайте Alibaba.com продавцы и оптовики пружинных клеммных соединителей также найдут удивительные скидки при оптовых закупках.

На Alibaba.com вы найдете супер-предложения и предложения на разъем с пружинными клеммами от хорошо известных производителей. С доступными ценами, удивительными скидками и надежными продавцами нет камня на камне. Вы должны выбрать лучший пружинный клеммный разъем , который соответствует вашим требованиям, по хорошей цене.

Пружинные клеммные колодки


Тип	N1-1.5	N1-2,5	N1-4
Цвет	серый, синий, оранжевый, красный, черный, желтый
Размер	52 мм (2,05 дюйма) x 27 мм (1,06 дюйма)	53 мм (2,09 дюйма) x 28 мм (1,10 дюйма)	59 мм (2,32 дюйма) x 29 мм (1,14 дюйма)

Тип	N1-6	N1-10	N1-16
Цвет	серый, синий, оранжевый, красный, черный, желтый
Размер	74.5 мм (2,93 дюйма) x 32,5 мм (1,28 дюйма)	78 мм (3,07 дюйма) x 35 мм (1,38 дюйма)	94,5 мм (3,72 дюйма) x 37,5 мм (1,48 дюйма)

Тип	У1-1,5 / ПЭ	У1-2,5 / ПЭ	N1-4 / PE
Цвет	Келли
Размер	52 мм (2.05 дюймов) x 27 мм (1,06 дюйма)	53 мм (2,09 дюйма) x 28 мм (1,10 дюйма)	59 мм (2,32 дюйма) x 29 мм (1,14 дюйма)

Тип	N1-6 / PE	Н1-10 / ПЭ	N1-16 / PE
Цвет	Келли
Размер	74.5 мм (2,93 дюйма) x 32,5 мм (1,28 дюйма)	78 мм (3,07 дюйма) x 35 мм (1,38 дюйма)	94,5 мм (3,72 дюйма) x 37,5 мм (1,48 дюйма)

Кнопка Пружинный зажим, зеленый, 3 позиции, шаг 3,5 мм, разъемы и клеммы Phoenix Contact

Все продукты поставляются запечатанными в коробке. Вся продукция тщательно упакована. Перед отправкой мы проверяем всю электронику и контролируем механику всех продуктов. Так что вы никогда не будете разочарованы, когда откроете нашу упаковочную коробку JSumo.

У нас есть 2 варианта доставки:

Зарегистрированной авиапочтой (фиксированная цена 9,95 долларов США, бесплатно при заказе на сумму свыше 199 долларов США)
Экспресс-доставка DHL Worldwide (в зависимости от веса)

Пример расписания для международных перевозок воздушным транспортом Почта
Страны Европы	2-3 недели (иногда меньше)	США	3-4 недели
* Мексика	4-6 недель	Страны Африки	4-6 недель
Япония	2-3 недели	Катар	3-4 недели
Бразилия	3-6 недель	Малайзия	4-5 недель
* Перу, Эквадор, Колумбия	4-6 недель	Филиппины	4-6 недель
Россия	3-4 недели	Саудовская Аравия	3-4 недели
Страны Средней Азии	3-4 недели	Азербайджан	2-3 недели
Монголия, Китай	4-6 недель	Великобритания, Ирландия	3-4 недели
Латвия, Эстония, Литва	3 недели	Канада	2-3 недели
* Доставка из Мексики, Перу, Эквадора и Колумбии может потерять слишком много время в переходах после выхода. Мы отправляем код доставки, но его можно только отследить внутри вашей страны. Мы предлагаем эти страны для экспресс-доставки DHL (Время прибытия 3-5 дней) для более надежного и отслеживания вариант.
Эти страны — единственные примеры. Если вашей страны нет в список, не бойтесь. Мы отправляем по всему мир включая вашу страну тоже 🙂

Какова ваша политика возврата?

Вы можете вернуть товар для возврата или обмена (если возникла из-за нашей ошибки) в течение 30 дней с даты отправки заказа.(Дата отгрузки заказа и уведомление о заказе отправляются вам по электронной почте). Все возвраты должны сопровождаться номером разрешения на возврат товара (номер заказа).

Если мы отправили вам не тот товар, или он прибыл с дефектом или повреждением

Нет проблем. Просто свяжитесь с нами в течение 30 дней с момента первоначальной доставки товара, чтобы организовать возврат вашей покупки. Отправьте нам фото не того товара. И мы отправим вам замену или вернем вам деньги за вашу покупку при условии, что возвращенные товары будут получены обратно в оригинальной упаковке вместе со всеми аксессуарами, гарантийными талонами, руководствами, программным обеспечением и т. Д., где применимо.

щелочная батарея клетки 6В с клеммами

винтовой пружины
/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}
{{section.sectionName}}:
{{option.description}}
{{section.sectionName}} Выберите {{section.sectionName}}
.
{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
Атрибуты
Документы
{{спецификация.nameDisplay}}
Атрибуты
Документы
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
Марка
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
доля
Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.
× .
