IP21 Степень защиты: расшифровка и применение в электротехнике

Что означает маркировка IP21 на электрооборудовании. Какую защиту обеспечивает степень IP21. Где применяется оборудование со степенью защиты IP21. Как расшифровывается код IP21 согласно стандартам.

Что такое степень защиты IP21

IP21 — это степень защиты оболочки электрооборудования, которая определяет уровень защиты от проникновения твердых предметов и воды. Маркировка IP21 расшифровывается следующим образом:

• IP — International Protection (международная защита)
• 2 — защита от проникновения твердых предметов диаметром более 12,5 мм
• 1 — защита от вертикально падающих капель воды

Таким образом, степень защиты IP21 обеспечивает базовый уровень пылевлагозащиты электротехнических устройств.

Защита от твердых предметов в IP21

Первая цифра «2» в маркировке IP21 означает защиту от проникновения внутрь оболочки твердых предметов размером более 12,5 мм. Это обеспечивает:

• Защиту от случайного прикосновения пальцами к токоведущим частям
• Предотвращение попадания внутрь корпуса крупных инородных тел
• Защиту внутренних компонентов от повреждения крупными предметами

При этом мелкая пыль и небольшие предметы могут проникать внутрь корпуса. Для полной пылезащиты требуется более высокая степень IP.

Защита от воды в IP21

Вторая цифра «1» в маркировке IP21 характеризует защиту от вертикально падающих капель воды. Это означает:

• Защиту от конденсата
• Защиту от капель дождя, падающих вертикально
• Возможность эксплуатации оборудования в условиях повышенной влажности

Однако IP21 не обеспечивает полную водонепроницаемость. Оборудование с такой степенью защиты не рассчитано на работу под прямыми струями воды или погружение.

Где применяется оборудование со степенью защиты IP21

Степень защиты IP21 является достаточной для многих видов электрооборудования, эксплуатируемого внутри помещений. Она применяется в следующих случаях:

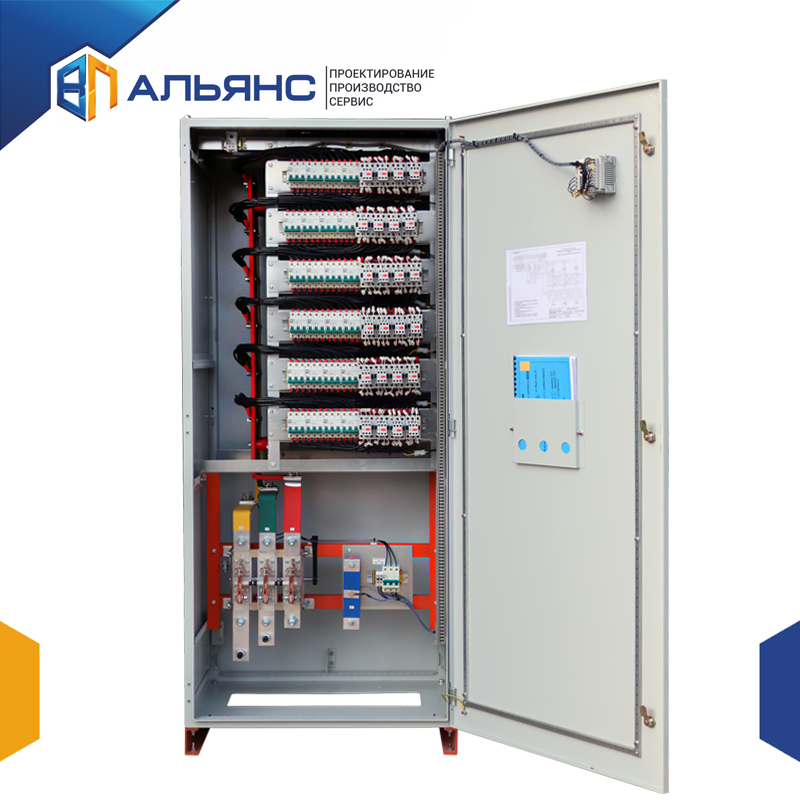

• Электрощиты и шкафы автоматики в сухих отапливаемых помещениях
• Бытовая электротехника (телевизоры, аудиосистемы и т.п.)
• Офисное оборудование (компьютеры, принтеры, сканеры)
• Светильники для внутреннего освещения
• Электроинструмент для работы в помещениях

IP21 не подходит для оборудования, эксплуатируемого на открытом воздухе или во влажных производственных помещениях. В таких условиях требуется более высокая степень защиты.

Преимущества и недостатки IP21

Оборудование со степенью защиты IP21 имеет следующие преимущества:

• Базовая защита от пыли и влаги
• Защита от случайного прикосновения
• Возможность эксплуатации в условиях повышенной влажности
• Невысокая стоимость по сравнению с более защищенными корпусами

К недостаткам можно отнести:

• Отсутствие полной пыленепроницаемости
• Невозможность эксплуатации под прямыми струями воды
• Ограниченная область применения (только внутри помещений)

При выборе оборудования важно учитывать реальные условия эксплуатации и требуемый уровень защиты.

Сравнение IP21 с другими степенями защиты

Чтобы лучше понять уровень защиты IP21, сравним его с некоторыми другими распространенными степенями IP:

• IP20 — защита от проникновения пальцев, нет защиты от воды
• IP44 — защита от предметов >1 мм, защита от брызг воды
• IP54 — пылезащищенное исполнение, защита от брызг воды
• IP65 — пыленепроницаемость, защита от струй воды
• IP68 — пыленепроницаемость, защита при длительном погружении

Как видно, IP21 обеспечивает базовый уровень защиты, достаточный для многих применений внутри помещений. Для более жестких условий эксплуатации требуются повышенные степени защиты.

Нормативные документы по степеням защиты IP

Степени защиты IP регламентируются следующими стандартами:

• ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)»
• МЭК 60529 «Степени защиты, обеспечиваемые оболочками (Код IP)»
• DIN EN 60529 (VDE 0470-1) «Degrees of protection provided by enclosures (IP Code)»

Эти документы устанавливают единую международную систему классификации степеней защиты оболочек электрооборудования. Знание и правильное применение степеней IP позволяет обеспечить надежную и безопасную эксплуатацию электротехнических устройств.

Как проверить соответствие оборудования степени защиты IP21

Для проверки соответствия оборудования заявленной степени защиты IP21 проводятся специальные испытания:

1. Проверка защиты от проникновения твердых предметов:
   • Попытка проникновения внутрь корпуса сферическим предметом диаметром 12,5 мм
   • Попытка касания внутренних частей стандартным испытательным пальцем
2. Проверка защиты от воды:
   • Воздействие на оборудование искусственным дождем с интенсивностью 1 мм/мин
   • Проверка отсутствия попадания воды внутрь корпуса

Испытания проводятся в специализированных лабораториях с использованием стандартизированного оборудования. По результатам испытаний выдается протокол, подтверждающий соответствие изделия заявленной степени защиты IP21.

IP21 Степень защиты › Расшифровка

EPS

  Cтепень защиты ip



16.09.2019

  24.09.2019

---

Дана информация о степени защиты ip 21: что значит ip 21, и класс защиты  ip 21.

Таблица — IP21 степени защиты › Расшифровка (пылевлагозащита)

Защита от внешних твердых предметов (пылезащита IP21)	Защита от воды (влагозащита IP21)
2	1
защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами	оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении

Классификация соответствует ГОСТ 14254 — 2015 и IEC 60529:2013.

Что значит ip 21:

• «2» — защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
• «1» — оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении.

Другие классы защиты корпуса оборудования:

Для просмотра расшифровки просто наведите курсор мыши на ячейку таблицы.

Расшифровка дополнительного и вспомогательный символов

		A	B	C	D
		IP21A	IP21B	IP21C	IP21D
H	IP21H	IP21AH	IP21BH	IP21CH	IP21DH
M	IP21M	IP21AM	IP21BM	IP21CM	IP21DM
S	IP21S	IP21AS	IP21BS	IP21CS	IP21DS
