Ip54 степень защиты. IP54: степень защиты электрооборудования от пыли и влаги

Что означает маркировка IP54 на электрооборудовании. Какую защиту обеспечивает степень IP54. Где применяются устройства с классом защиты IP54. Как расшифровывается код IP54.

Что такое степень защиты IP54 и как она расшифровывается

Степень защиты IP54 является одной из наиболее распространенных для электрооборудования, применяемого в промышленности и быту. Давайте разберемся, что означает эта маркировка и какую защиту она обеспечивает:

• IP — International Protection (международная защита)
• 5 — первая цифра, обозначающая защиту от пыли
• 4 — вторая цифра, обозначающая защиту от влаги

Таким образом, IP54 расшифровывается как защита от пыли (5) и защита от брызг воды (4). Рассмотрим подробнее, что означает каждая из этих цифр.

Защита от пыли — цифра 5

Цифра 5 в маркировке IP54 означает:

• Частичную защиту от пыли
• Проникновение пыли не предотвращается полностью, но пыль не может проникнуть в количестве, достаточном для нарушения работы устройства
• Обеспечивается полная защита от контакта с токоведущими частями

Защита от влаги — цифра 4

Цифра 4 в маркировке IP54 означает:

• Защиту от брызг воды, падающих в любом направлении
• Допускается ограниченное проникновение воды, не вызывающее вредных воздействий
• Устройство защищено от дождя при установке под углом до 60° к вертикали

Преимущества и ограничения степени защиты IP54

Степень защиты IP54 обеспечивает достаточный уровень защиты для многих применений, но имеет определенные ограничения:

Преимущества IP54:

• Надежная защита от пыли в большинстве условий эксплуатации
• Защита от дождя и брызг воды с любого направления
• Возможность использования оборудования на улице под навесом
• Достаточная защита для большинства промышленных применений

Ограничения IP54:

• Не обеспечивает полную пыленепроницаемость
• Не защищает от сильных струй воды
• Не подходит для погружения в воду
• Может быть недостаточно для особо пыльных или влажных условий

Области применения оборудования со степенью защиты IP54

Электрооборудование с классом защиты IP54 широко используется в различных отраслях промышленности и быту. Вот некоторые распространенные области применения:

• Промышленные электрошкафы и щиты управления
• Уличное осветительное оборудование
• Системы вентиляции и кондиционирования
• Электродвигатели общепромышленного назначения
• Бытовая техника для использования вне помещений
• Камеры видеонаблюдения
• Электронные информационные табло

IP54 обеспечивает оптимальный баланс между защитой и стоимостью для многих применений, где оборудование может подвергаться воздействию пыли и случайных брызг воды.

Сравнение IP54 с другими степенями защиты

Для лучшего понимания уровня защиты, обеспечиваемого IP54, сравним его с некоторыми другими распространенными степенями защиты:

IP54 vs IP44

IP44 обеспечивает меньшую защиту от пыли:

• IP54: частичная защита от пыли
• IP44: защита от твердых предметов размером более 1 мм

Защита от влаги одинакова — от брызг с любого направления.

IP54 vs IP65

IP65 обеспечивает более высокий уровень защиты:

• IP54: частичная защита от пыли, защита от брызг
• IP65: полная защита от пыли, защита от струй воды низкого давления

IP54 vs IP67

IP67 обеспечивает значительно более высокий уровень защиты:

• IP54: частичная защита от пыли, защита от брызг
• IP67: полная защита от пыли, защита при кратковременном погружении в воду

Как обеспечивается степень защиты IP54 в электрооборудовании

Для достижения степени защиты IP54 в конструкции электрооборудования применяются различные технические решения:

• Использование уплотнителей и прокладок на стыках корпуса
• Применение специальных водостойких материалов
• Герметизация кабельных вводов
• Использование защитных козырьков и экранов
• Применение лабиринтных уплотнений
• Использование вентиляционных элементов с защитой от пыли и влаги

Важно отметить, что для сохранения степени защиты IP54 при эксплуатации оборудования необходимо соблюдать правила монтажа и обслуживания, чтобы не нарушить целостность защитных элементов.

Тестирование и сертификация оборудования на соответствие IP54

Для подтверждения соответствия оборудования степени защиты IP54 проводятся специальные испытания:

Тест на защиту от пыли:

• Оборудование помещается в камеру с циркулирующей тальковой пылью
• Длительность теста — 8 часов
• После теста проверяется отсутствие пыли внутри в количестве, способном нарушить работу

Тест на защиту от влаги:

• Оборудование обрызгивается водой со всех сторон
• Используются специальные форсунки или качающаяся труба
• Длительность теста — 10 минут
• После теста проверяется отсутствие воды, способной нарушить работу

Только после успешного прохождения всех испытаний оборудованию может быть присвоена маркировка IP54.

Выбор оборудования с необходимой степенью защиты

При выборе электрооборудования важно правильно определить необходимую степень защиты. Вот несколько рекомендаций:

• Оцените условия эксплуатации: наличие пыли, вероятность попадания воды
• Учитывайте требования нормативных документов для конкретного применения
• Не выбирайте чрезмерно высокую степень защиты без необходимости — это увеличит стоимость
• Помните, что реальные условия могут отличаться от лабораторных испытаний
• Консультируйтесь с производителем или экспертом при сомнениях

Правильный выбор степени защиты обеспечит надежную работу оборудования и оптимальные затраты на его приобретение и обслуживание.

Степень защиты электродвигателя IP 54, IP 55, IP 56

Степень защиты корпусов электродвигателей от попадания механических частиц и проникновения влаги обозначают согласно EN 60034 (часть 5), EN 60529. Порядок обозначения степени защиты такой: за обозначением IP (International Protection) следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая — от проникновения влаги.

Защита двигателя представляет собой технологию, с помощью которой можно предотвратить попадание внутрь двигателя посторонних объектов и влаги. Данная технология используется и в компрессорном оборудовании, наиболее распространенная степень защиты двигателя является IP 55, однако можно встретить защиту IP 56 и даже IP 57. Зачастую повышенная степень защиты электродвигателя используется на компрессорах Hitachi, которые изготавливаются в Японии.

В технических характеристиках компрессоров часто указывают степень защиты электродвигателя, например IP 54.

Степень защиты корпусов электродвигателей от попадания механических частиц и проникновения влаги обозначают согласно EN 60034 (часть 5), EN 60529. Порядок обозначения степени защиты такой: за обозначением IP (International Protection) следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая — от проникновения влаги.

IP	1-ая цифра: степень защиты от попадания посторонних предметов	2-ая цифра: степень защиты от попадания воды
0	Нет защиты	Нет защиты
1	Защита от попадания посторонних предметов размерами свыше 50 мм (например, от случайного касания руками)	Защита от вертикально падающей воды (конденсация)
2	Защита от попадания посторонних предметов размерами свыше 12 мм (например, от случайного касания пальцами)	Защита от воды, падающей под углом 15° к вертикали
3	Защита от попадания посторонних предметов размерами свыше 2,5 мм (например, инструментов, провода)	Защита от воды, падающей под углом 60° к вертикали
4	Защита от попадания посторонних предметов размерами свыше 1 мм (например, тонкой проволоки)	Защита от водяных брызг со всех сторон
5	Защита от пыли	Защита от водяных струй со всех сторон
6	Полная защита от пыли (пыленепроницаемый)	Защита от сильных водяных струй со всех сторон
7		Защита от попадания воды при кратковременном погружении
8		Защита от попадания воды при длительном погружении

Стоит отметить, что глубина погружения в воду указывается отдельно.

Так же можно встретить следующий класс защиты, например: IP68D. Буквой D в данном случае обозначается степень защиты людей от опасных частей электродвигателя, в нашем случае к электродвигателю невозможно подобраться с помощью проволоки. Обозначения А, В, С характеризуют менее защищенные электродвигатели. В нормативе IP не указывается защита от агрессивных сред и другие серьезные требования к оборудованию. В этих случаях надо пользоваться специальными стандартами.

Кроме того, часто в технических данных электродвигателей указывают температурные классы изоляции и режимы работы двигателей.

В настоящее время наиболее распространены двигатели с изоляцией обмотки по классу F. Температура обмотки этих двигателей не должна повы­шаться более, чем на 105°С при температуре окружающей среды до +40°С.

В таблице, расположенной ниже, приведены до­пустимые значения повышения температуры по EN 60034-1.

Температурный класс изоляции	Максимально допустимое повышение температуры при температуре окружающего воздуха +40°С
B	+80°С
F	+105°С
H	+125°С

Режимы работы электродвигателей определяет стандарт IEC 34 (EN 60034). Номинальная мощность всегда зависит от режи­ма работы и продолжительности включения. Наи­более распространены электродвигатели с режи­мом работы S1, рассчитанные на продолжитель­ный режим работы.

Этот режим предусматривает эксплуатацию с постоянной нагрузкой, длительности которого достаточно для работы двигателя в условиях ста­бильного теплового режима. Реже используются электродвигатели с кратковременным режимом ра­боты S2, предполагающим эксплуатацию в режиме постоянной нагрузки в течение определенного ог­раниченного промежутка времени, сопровождаемого паузой с остыванием двигателя до температу­ры окружающей среды.

В Германии существует уникальный стандарт IP69K — данная степень позволяет осуществлять мойку электродвигателя под струей воды высокого давления и температуры.

Что означает аббревиатура IP54 или IP20? Степень защиты оболочки воздушных завес и тепловентиляторов

914

ООО «Тропик-лайн» Что означает аббревиатура IP54 или IP20? Степень защиты оболочки воздушных завес и тепловентиляторов

Большинство климатического оборудования изготавливается с определенной степенью защищенности. В документации к электроприборам она обозначается как IP (international protection). Это распространенная, признанная система от мелких частиц пыли и влаги, регламентированная ГОСТом 14254-2015. По цифрам IP можно определить насколько электрооборудование стойко к внешним воздействиям.

Пылезащита

Первая цифра определяет способность оболочки прибора противостоять посторонним предметам и пыли, а также определяет защиту частей чела человека от попадания внутрь прибора.

1 –  защита от пыли отсутствует. Это соответствует электросхеме, собранной вне защитной оболочки.

2 – стойкость электрического оснащения к проникновению твердых предметов с размером частиц более 5 сантиметров. Она защищает руки, ладони пользователя от контакта, но не защищает пальцы. Поэтому при обслуживании или эксплуатации приборов с таким показателем нужно соблюдать осторожность.

3 – защита от твердых тел, размер которых более 12. 5 мм в диаметре. Обеспечивает защиту от попадания внутрь оболочки пальцев человека, но не гарантирует возможность нежелательного контакта со схемой, инструментом или проводом.

4 – обеспечивает безопасность от попадания внутрь мелких предметов размером больше 2,5 миллиметров.

5 – защита от твердых тел, размер которых более 1 мм в диаметре. Исключает нежелательный контакт со схемой, инструментом и проводом. Контакт с частями устройства (например, с ТЭНами тепловентилятора) и металлическими предметами не приведет к поражению электрическим током.

6 – не только исключает нежелательный контакт, но и обеспечивает защиту от пыли.

7 – полная защита от пыли

Влагозащита

Вторая цифра определяет способность оболочки противостоять воздействию воды на электрические схемы и соединения устройства.

1 – защита от влаги отсутствует, но оборудование может применяться в помещениях с повышенной влажностью, если это не приводит к конденсации влаги внутри приборов.

2 – защита от капель конденсата, падающих вертикально. Но оборудование с такой степенью защиты не рекомендуется устанавливать в помещения с возможным различным направлением брызг.

3 – защита от капель падающих под углом до 15 градусов.

4 – защита от капель падающих под углом до 60 градусов.

5 – присутствует защита от брызг, которые попадают на оборудование под разными углами.

6 – присутствует защита от слабых по напору струй воды.

7 – защита от динамического воздействия потоков воды.

8 – защита от попадания воды при погружении на определенную глубину на определенное время.

9 – полная защита от воды.

Наиболее распространённые степени защиты оболочки тепловых завес

· IP10, IP20, IP21 — Климатическое оснащение с такими показателями не рекомендуется использовать в помещениях с высокой влажностью.

· IP44, IP54 — Это оборудование имеет достаточно непроницаемый корпус, чтоб его можно было монтировать на автомойках, улице под навесом, строительных площадях.

Пульты управления также должны соответствовать микроклимату, где будут установлены. Если во влажном помещении устанавливается пульт управления воздушной завесой, то он также должен иметь класс защиты не менее IP44. Стандартные пульты для сухих помещений класса защиты IP20 должны устанавливаться либо в соседних сухих помещениях, либо внутри шкафов с защитой не менее IP44.

Ваше имя*

Ваша фамилия*

E-mail*

Ваш вопрос

Нажимая кнопку «Отправить» Вы даёте свое согласие на обработку введенной персональной информации в соответствии с Федеральным Законом №152-ФЗ от 27.07.2006 «О персональных данных»

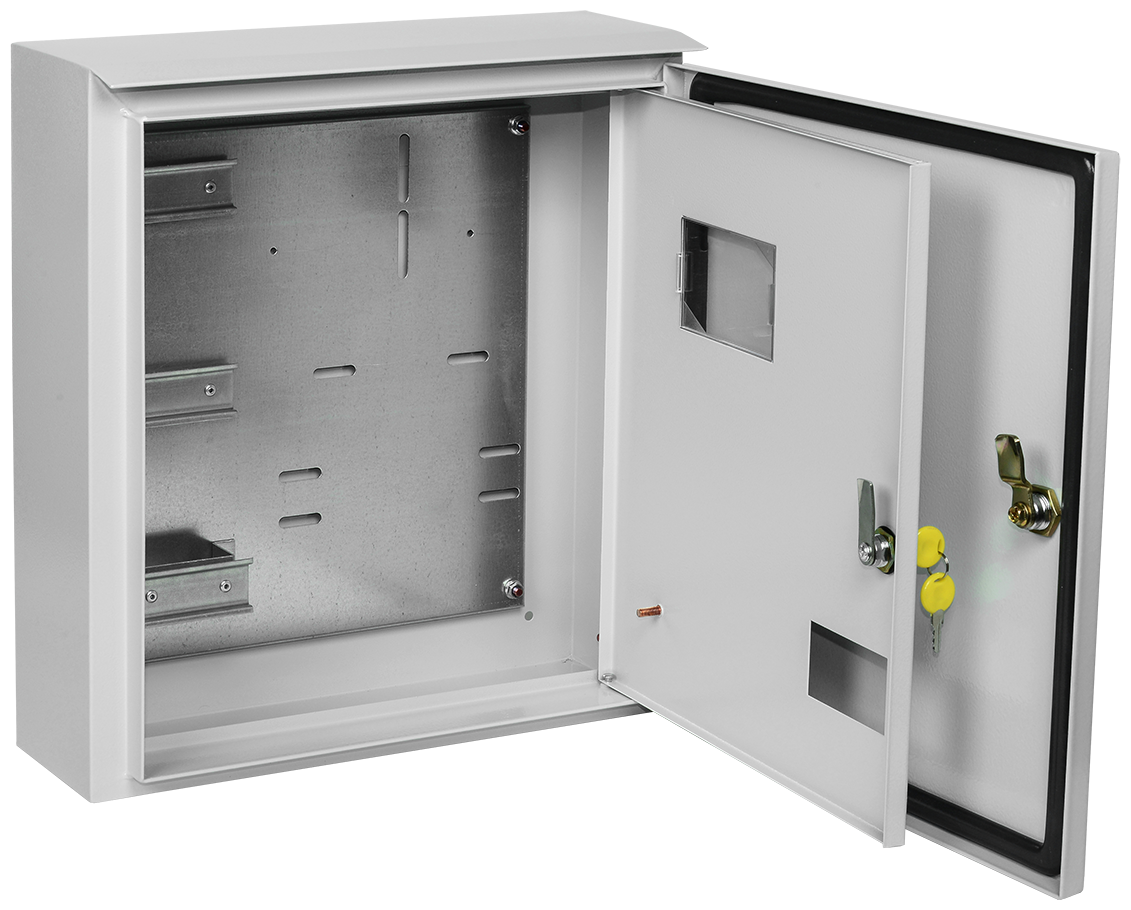

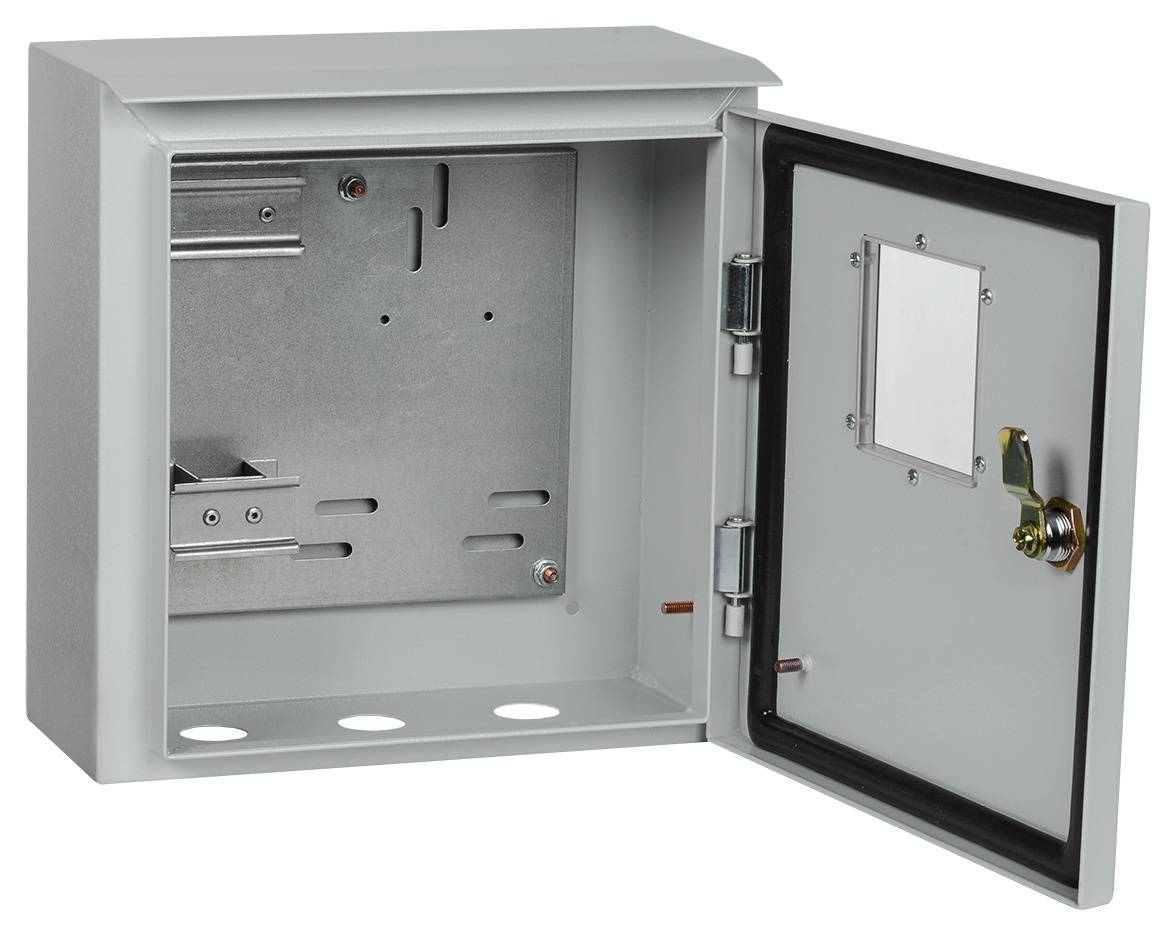

Электрические шкафы

IP54 — Защита и стандарты IP54

Электрические шкафы IP54 — Защита и стандарты IP54 | Бизон Профаб

Перейти к навигации Перейти к содержимому

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для получения наилучших результатов используйте один из последних браузеров.

• Хром
• Фаерфокс
• Internet Explorer Edge
• Сафари

Искать стандартные корпуса

Bison ProFab производит высококачественные электрические шкафы со степенью защиты IP54. Международные стандарты защиты (IP) используются для обозначения защитной способности электрического шкафа. Двузначный код показывает защиту от частиц (первая цифра) и воды (вторая цифра). Продолжайте читать, чтобы узнать больше о стандартах IP54, водонепроницаемости и защите IP54.



Запросить предложение

Особенности электрического корпуса IP54

• Металлическая отделка на заказ, включая алюминиевые сплавы, нержавеющую сталь, оцинкованную сталь и углеродистую сталь, в соответствии с вашими требованиями. Доступные виды отделки включают мокрое и порошковое покрытие, анодирование и анодирование.
• Оборудование для обеспечения безопасности и защиты от несанкционированного доступа.
• Средства контроля микроклимата, включая термостаты, нагревательные полосы, кондиционирование воздуха, пассивную вентиляцию или вентиляцию с помощью вентилятора и изоляцию.
• Выключатели света.
• Смотровые окна.
• Блоки предохранителей и силовые панели.
• Ролики, опоры и подступенки.
• Различные варианты установки, в том числе отдельно стоящая, на подставке, на стене, на столбе и в проходе.

Bison ProFab гордится своей репутацией производителя высококачественных корпусов с высокими характеристиками. Наш строгий подход к качеству и эффективности производства в сочетании с творческим и инновационным дизайном для индивидуальных приложений гарантирует, что ваш электрический корпус или шкаф со степенью защиты IP54 будет соответствовать или превосходить ваши ожидания в отношении производительности, качества и стоимости.



Области применения, в которых используются корпуса IP54

Наши конструкции электрических корпусов IP54 превосходят «стандартные» конструкции электрических корпусов IP, обеспечивая высококачественные, легко настраиваемые шкафы, которые будут хорошо работать в вашем приложении. Корпуса IP54 обычно используются в качестве шкафов управления дорожным движением среди других приложений из-за их превосходной способности защищать электрооборудование от брызг воды или дождя с любых направлений, а также защиты от несанкционированного доступа со стороны любого твердого предмета, кроме неопасных отложений пыли. . Наши передовые разработки и производственные процессы позволяют нашим сотрудникам эффективно и экономично адаптировать ваш корпус.

В Bison ProFab мы стремимся к быстрому выполнению работ и сокращению затрат без ущерба для качества и высокой производительности, которую вы ожидаете от электрического шкафа IP54. Мы заработали репутацию, предоставляя клиентам индивидуальные решения по бюджету стандартной модели.

Защита от твердых частиц	Защита от влаги
— Полная защита от любых инструментов или предметов (допускается пыль — без вредных отложений). — Этот корпус не является воздухонепроницаемым и поэтому позволяет проникать только частицам размером с пыль в неопасных количествах.	— Разбрызгивание воды со всех сторон (ограниченный доступ разрешен).

Погодные условия Выдерживает корпус
— Корпус может защитить от брызг воды с любого направления.

Создание специального корпуса

Корпуса NEMA с эквивалентной защитой IP

Какой тип NEMA соответствует рейтингу IP54?

Код IP (или международный рейтинг защиты, иногда также называемый рейтингом защиты от проникновения) состоит из букв IP, за которыми следуют две цифры и необязательная буква. Как определено в международных стандартах [IEC 60529 (ред. 2.1), пункт 4.1], он классифицирует степени защиты, обеспечиваемые от проникновения твердых предметов (включая части тела, такие как руки и пальцы), пыли, случайного контакта и воды в электрических шкафах. .

Национальная ассоциация производителей электрооборудования (NEMA) определяет стандарты для различных классов электрических корпусов и типов условий, в которых они могут использоваться. Эти классификации получаются путем проведения специальных испытаний в лаборатории, чтобы убедиться, что устройство соответствует требуемым спецификациям. Другие факторы, такие как защита от коррозии и детали конструкции, участвуют в системе NEMA.

Продукция CETCI протестирована на соответствие международным стандартам IP54. Цифры, которые следуют за буквами «IP», имеют особое значение. В случае IP54 5 означает защиту от пыли, которая может повредить оборудование, а 4 означает защиту от водяных брызг со всех сторон. Корпуса CETCI с вентиляционным отверстием датчика, закрытым брызговиком, имеют класс защиты IP54. Корпуса без вентиляционного отверстия для датчиков, но с водонепроницаемым зуммером, установленным на двери, имеют степень защиты IP54.

В отличие от многих вещей, которые можно преобразовать, таких как километры и мили или градусы Цельсия и Фаренгейта, нет прямого формального соответствия между типами NEMA и рейтингами IP. Согласно документу «Часто задаваемые вопросы по NEMA: Корпуса», невозможно указать, что рейтинг IP эквивалентен обозначению типа NEMA. Степень защиты IP учитывает только защиту от попадания твердых посторонних предметов (пыли) и проникновения воды. Типы NEMA учитывают это, но также учитывают и другие факторы, такие как коррозионная стойкость, детали конструкции и использование в атмосферах, содержащих взрывоопасные вещества. По этой причине можно сказать, что тип NEMA эквивалентен рейтингу IP, но нельзя утверждать, что рейтинг IP эквивалентен типу NEMA.



Приблизительное преобразование типов корпусов Nema в классификационные обозначения IP

Корпус NEMA  Номер типа	Корпус IEC  Обозначение
1	IP23
2	IP30
3	IP54
3Р	IP54
3С	IP54
4 и 4X	IP66
5	IP52
6 и 6P	IP67
12 и 12К	IP55
13	IP65

Эта информация предоставляется только в качестве руководства для сравнения типов корпусов NEMA с обозначениями IEC.
