Irf9540 характеристики на русском. IRF9540: мощный MOSFET-транзистор P-канала для силовой электроники

alexxlabРазное
Что такое IRF9540. Каковы основные характеристики и параметры IRF9540. Где применяется IRF9540 на практике. Какие есть аналоги IRF9540. Как правильно использовать IRF9540 в схемах.

Содержание

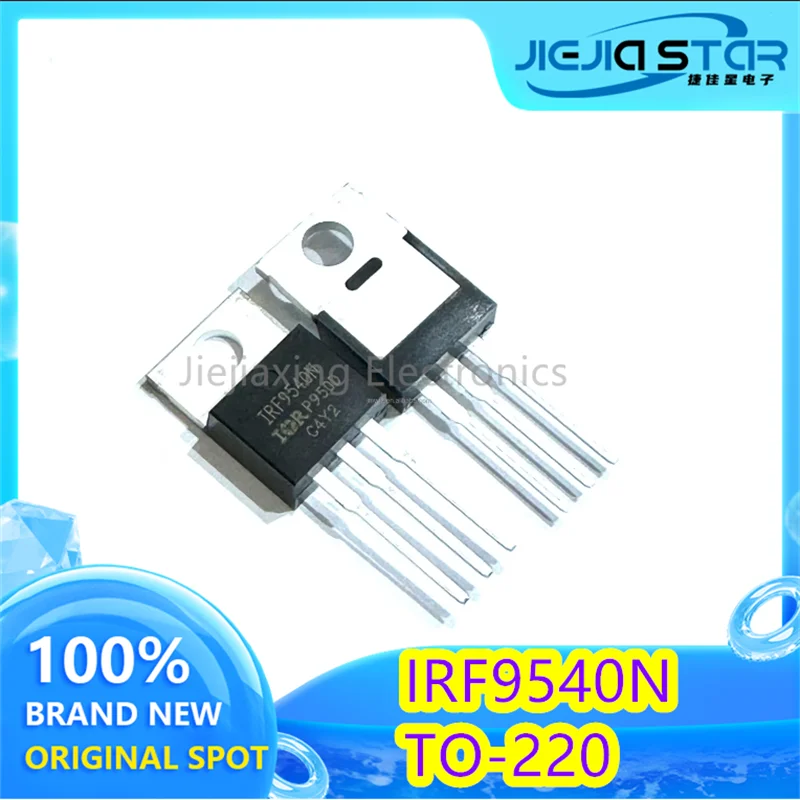

Что представляет собой транзистор IRF9540

IRF9540 — это мощный полевой транзистор (MOSFET) с P-каналом, предназначенный для применения в силовой электронике. Он относится к семейству HEXFET Power MOSFETs компании International Rectifier.

Основные особенности IRF9540:

  • P-канальный MOSFET
  • Максимальное напряжение сток-исток: -100 В
  • Максимальный постоянный ток стока: -19 А
  • Максимальная рассеиваемая мощность: 150 Вт
  • Низкое сопротивление открытого канала: 0.2 Ом
  • Корпус TO-220AB

Благодаря своим характеристикам IRF9540 широко применяется в импульсных источниках питания, схемах управления двигателями, силовых преобразователях и других устройствах силовой электроники.

Основные параметры и характеристики IRF9540

Рассмотрим подробнее ключевые электрические параметры и характеристики транзистора IRF9540:


Предельно допустимые значения

  • Напряжение сток-исток VDS: -100 В
  • Напряжение затвор-исток VGS: ±20 В
  • Постоянный ток стока ID: -19 А (при 25°C)
  • Импульсный ток стока IDM: -76 А
  • Рассеиваемая мощность PD: 150 Вт (при 25°C)
  • Температура перехода и хранения TJ, TSTG: -55…+175°C

Характеристики канала

  • Сопротивление открытого канала RDS(on): 0.2 Ом (типовое)
  • Пороговое напряжение VGS(th): -2…-4 В
  • Крутизна характеристики gfs: 5.3 См (типовая)

Динамические параметры

  • Входная емкость Ciss: 1400 пФ
  • Выходная емкость Coss: 420 пФ
  • Проходная емкость Crss: 240 пФ
  • Полный заряд затвора Q
    g    : 63 нКл

Времена переключения

  • Время задержки включения td(on): 18 нс
  • Время нарастания tr: 95 нс
  • Время задержки выключения td(off): 44 нс
  • Время спада tf: 70 нс

Как видно из характеристик, IRF9540 обладает достаточно высокой скоростью переключения и низким сопротивлением открытого канала, что делает его эффективным в импульсных применениях.

Области применения транзистора IRF9540

Благодаря своим характеристикам IRF9540 находит широкое применение в различных областях силовой электроники:


  • Импульсные источники питания
  • DC-DC преобразователи
  • Драйверы двигателей
  • Схемы управления нагрузкой
  • Источники бесперебойного питания (ИБП)
  • Зарядные устройства
  • Аудиоусилители мощности

IRF9540 часто используется в качестве ключевого элемента в мостовых и полумостовых схемах, а также в качестве высокоскоростного ключа для коммутации индуктивных нагрузок.

Аналоги и заменители IRF9540

Существует ряд транзисторов с близкими характеристиками, которые могут использоваться в качестве аналогов IRF9540:

  • IRF9Z34N — более современная версия с улучшенными параметрами
  • IRF5210 — близкий аналог с немного меньшим током
  • IRF4905 — более мощный вариант с током до 74 А
  • FQP27P06 — аналог в корпусе TO-220
  • STP80PF55 — аналог производства STMicroelectronics

При замене необходимо внимательно сравнивать все ключевые параметры транзисторов, чтобы обеспечить корректную работу схемы.

Особенности применения IRF9540 в схемах

При использовании IRF9540 в электронных схемах следует учитывать некоторые особенности:


  • Необходимо обеспечить надежный теплоотвод при работе на больших токах
  • Рекомендуется использовать снабберные цепи для защиты от перенапряжений
  • Следует контролировать скорость нарастания напряжения dv/dt для предотвращения ложных включений
  • При параллельном включении транзисторов нужно применять выравнивающие резисторы в цепях истоков
  • Для управления затвором желательно использовать специализированные драйверы

Правильное применение этих рекомендаций позволит максимально эффективно использовать возможности IRF9540 и обеспечить надежную работу устройства.

Типовые схемы включения IRF9540

Рассмотрим несколько типовых схем с использованием транзистора IRF9540:

Ключ верхнего уровня

В этой схеме IRF9540 используется для коммутации нагрузки, подключенной к положительному полюсу питания:


     +V
      |
    |-o
    |
    S
IRF9540 G---|<
    D
    |
    |
  Нагрузка
    |
    |
   GND

Такое включение позволяет управлять нагрузкой с помощью низковольтных сигналов, что удобно при использовании микроконтроллеров.


Мостовая схема управления двигателем

IRF9540 часто применяется в H-мостах для управления двигателями постоянного тока:


     +V
      |
    |-o     |-o
    |       |
    S       S
IRF9540 G---| IRF9540 G---|
    D       D
    |       |
    |---M---|
    |       |
    S       S
IRF540  G---| IRF540  G---|
    D       D
    |       |
   GND     GND

Такая схема позволяет изменять направление вращения двигателя и регулировать его скорость с помощью ШИМ-сигнала.

Заключение

IRF9540 является надежным и эффективным MOSFET-транзистором, широко применяемым в силовой электронике. Его характеристики позволяют использовать его в различных схемах управления нагрузкой, источниках питания и преобразователях. При правильном применении IRF9540 обеспечивает высокую эффективность и надежность работы электронных устройств.


irf540 транзистор характеристики на русском, цоколевка, аналоги datasheet

Из-за своих технических характеристик irf540 применяется для решения большинства сложных задач в импортной технике. Это мощный, N-канальный, полевой транзистор третьего поколения от International Rectifier (IR). Выпускается, в настоящее время, компанией Vishay с названием SiHF540. В статье рассмотрен классический irf540, его технические характеристики и особенности. Так же приведены примеры его более современных версий, с улучшенными параметрами.

Распиновка

У irf540 следующая цоколевка, он имеет три гибких вывода, слева на право: затвор (G), сток (D) и исток (S). Радиатор физически соединен с выводом стока. Чаще всего представляет собой полупроводниковое устройство с изолированным затвором  (IG-FET), в пластмассовом корпусе ТО-220AB. Между выводами стока и истока встроен паразитный диод.  Распиновка представлена на рисунке.

Примерно до 1990 года, некоторые экземпляры от IR, выпускались в корпусе для поверхностного монтажа SMD-220. IRF540FI от компании STM был исполнен в нестандартном корпусе ISOWATT220 или ТО-220FI. В настоящее время появились улучшенные модификации этого транзистора, в более современном корпусном исполнении. Так Vishay, производит их в корпусе ТО-262, например IRF540ZL и D2PAK (он же TO-263 или SOT404), с маркировкой: IRF540S (SiHF540S), IRF540NS (SiHF540NS), IRF540ZS.

Характеристики

Если углубляться в технические тонкости, то все оригинальные «irf» сделаны по запатентованной IR технологии HEXFET, которая имеет более сложную структуру. Неоригинальные устройства, от других компаний, имеют свои технологии изготовления, но общий принцип един для всех. Ниже представлены основные характеристики itf540, к ним относятся:

  • Максимальное напряжение стока-истока (V DS) — 100 В;
  • Максимальный постоянный ток стока (I D) – 28 А; импульсный — 110 А;
  • Сопротивление проводящего канала сток-исток (R DSon) — 77 мОм;
  • Максимальный суммарный заряд затвора (QG(Max) ) — 72 нКл;
  • Рассеиваемая мощность (PD) — 150 Вт;
  • Диапазон рабочих температур (TJ) от — 55 до +175 °C.

Максимальные

Транзистор выдерживает достаточно большой ток в нагрузке, до 28 А. В последнее время на рынке представлены более современные модификации, такие как irf540n, irf540z. Они имеют улучшенные параметры. Так, у некоторых представителей этого семейства ID достигает 36 А, а сопротивление открытого канала снижено до 26.5 мОм. Это связано с совершенствованием технического процесса производства. Рассмотрим предельно допустимые или так называемые максимальные для данного устройства.

Электрические

Электрические характеристики представлены, при температуре окружающей среды +25 °C. Максимальное пороговое напряжение на затворе, при этом у всех производителей не более 4 В. Однако практика показывает, что для полного открытия перехода, необходимо подавать больше 5 В. А для использования с контроллером, лучше использовать рекомендуемый производителем IRF540NL.

Тепловые сопротивления

Температуры окружающей среды +25 °C, при работе транзистора, невозможно добиться в обычных условиях его использования. Поэтому все, без исключения, производители в своих DataSheet предоставляют значения тепловых сопротивлений. Они могут понадобиться для расчета элементов охлаждения в схеме.

Кроме вышеперечисленных параметров, для принятия решения об использовании, необходимо учитывать ёмкостные характеристики, время переключения устройства и др.

Комплементарная пара

Комплементарной парой является MOSFET irf9540. Это полевик от IR, с фирменной HEXFET-структурой,  в пластмассовом корпусе ТО-220AB. Соответственно, он имеет  проводимость P-типа.

Аналоги

Полными зарубежными аналогами irf540 являются: BUZ21, D84EL2 (Siemens), STP22NE10L, STP24NF10 (STM). Ближайшим по параметрам будет 2SK2314 (Toshiba).  В качестве российской замены можно порекомендовать: КП540, КП746А, КП746Б.

Принцип работы

IRF540 может быть включен или выключен при подаче требуемого порогового напряжения затвора (VGS). Переход сток-исток закрыт, когда на него напряжение не подается. При подаче напряжения, переход открывается. В нашем случае, при появлении на затворе напряжения в 5 В, переход откроется и будет пропускать ток. Схематично работа полевика представлена на рисунке.

Если переход открыт и надо его закрыть, то на затвор надо подать 0 В. До этого момента полевик останется открытым. Чтобы избежать этой проблемы, обычно используют понижающий резистор (R1). На рисунке от представлен сопротивлением в 10 кОм. В таких приложениях, как управление скоростью двигателя или регулировка яркости света, используют сигнал ШИМ для быстрого переключения. При этом емкость затвора MOSFET создает обратный ток из-за паразитного эффекта. Чтобы решить эту проблему, применяют ограничивающий конденсатор. На рисунке он представлен емкостью C1 — 470 пФ. Посмотрите видео на похожую тему с использованием вместо контроллера потенциометра.

Производители и DataSheet

Основным производителем irf540 является компания Vishay. Именно её продукцию сейчас можно встретить на российских прилавках магазинов радиотоваров. В том числе и под торговой маркой International Rectifier. В тоже время, может встречаться продукция таких известных брэндов: Infineon, STM, Fairchild, Philips, Motorola. Или неизвестных: Bay Lianer, Harris.
