Какие основные характеристики имеет транзистор IRF9540N. Каковы его области применения. Какие преимущества он предлагает разработчикам. На что следует обратить внимание при его использовании.
Основные характеристики IRF9540N

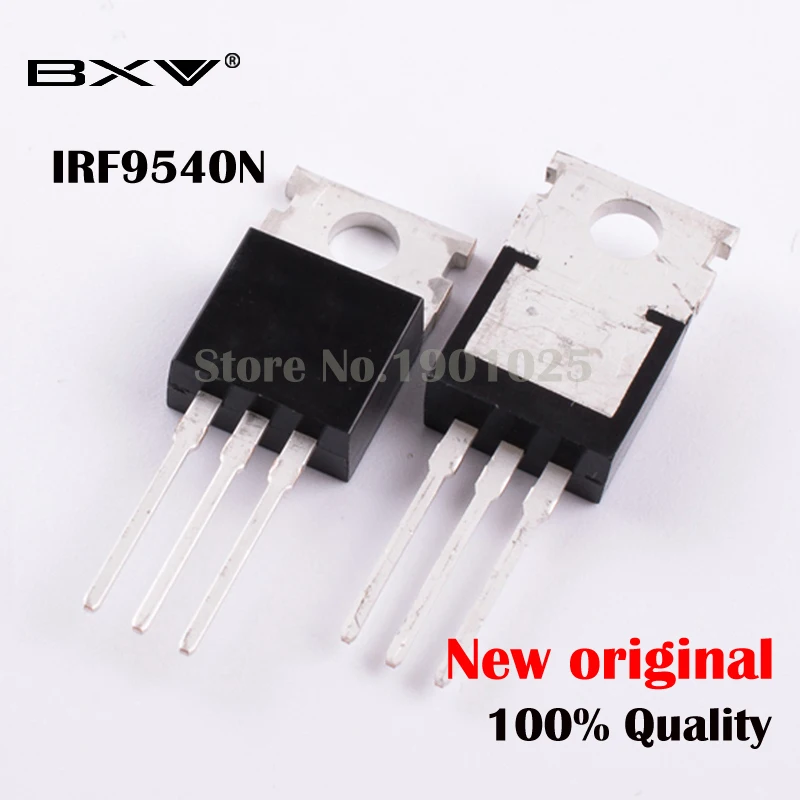

IRF9540N представляет собой мощный P-канальный MOSFET-транзистор, обладающий следующими ключевыми характеристиками:
- Максимальное напряжение сток-исток: -100 В
- Максимальный постоянный ток стока: -19 А
- Максимальный импульсный ток стока: -76 А
- Сопротивление канала в открытом состоянии: 0,117 Ом
- Корпус: TO-220AB
- Рабочая температура: до 175°C
Преимущества технологии HexFET
IRF9540N изготовлен по технологии HexFET, разработанной компанией International Rectifier. Эта технология обеспечивает ряд важных преимуществ:
- Очень низкое сопротивление канала в открытом состоянии
- Высокая скорость переключения
- Повышенная надежность и устойчивость к перегрузкам
Области применения IRF9540N
Благодаря своим характеристикам, IRF9540N находит применение в различных областях электроники:
- Импульсные источники питания
- Преобразователи напряжения
- Драйверы электродвигателей
- Системы управления аккумуляторными батареями
- Автомобильная электроника
- Промышленные системы управления
Особенности работы с P-канальными MOSFET
При использовании P-канальных MOSFET-транзисторов, таких как IRF9540N, следует учитывать некоторые особенности:
- Для открытия транзистора требуется отрицательное напряжение затвор-исток
- Напряжение на стоке должно быть отрицательным относительно истока
- Ток протекает от истока к стоку (в противоположность N-канальным MOSFET)
- Необходимо обеспечить правильную полярность подключения в схеме
Динамические характеристики IRF9540N
IRF9540N обладает отличными динамическими характеристиками, что делает его подходящим для высокочастотных применений:
- Входная емкость: 1400 пФ
- Выходная емкость: 350 пФ
- Время включения: 39 нс
- Время выключения: 68 нс
- Общий заряд затвора: 61 нКл
Тепловые характеристики и рассеиваемая мощность
При работе с IRF9540N важно учитывать его тепловые характеристики:
- Максимальная рассеиваемая мощность: 140 Вт (при температуре корпуса 25°C)
- Тепловое сопротивление кристалл-корпус: 0,89°C/Вт
- Тепловое сопротивление корпус-окружающая среда: 62°C/Вт
Для обеспечения надежной работы транзистора необходимо предусмотреть эффективный теплоотвод, особенно при работе с большими токами или в импульсном режиме.
Защитные функции IRF9540N
IRF9540N обладает встроенными защитными функциями, повышающими его надежность:
- Встроенный защитный диод для защиты от обратного напряжения
- Устойчивость к лавинному пробою
- Защита затвора от статического электричества
- Повышенная устойчивость к dv/dt
Сравнение IRF9540N с аналогами
IRF9540N имеет ряд преимуществ по сравнению с аналогичными транзисторами:
- Более низкое сопротивление канала в открытом состоянии по сравнению с IRF9640 (0,117 Ом vs 0,5 Ом)
- Больший максимальный ток по сравнению с IRF9530 (-19 А vs -14 А)
- Лучшие динамические характеристики по сравнению с более старыми моделями
Особенности монтажа IRF9540N
При монтаже IRF9540N следует учитывать следующие рекомендации:
- Использовать теплопроводящую пасту между корпусом транзистора и радиатором
- Обеспечить надежное крепление к радиатору (рекомендуемый момент затяжки 0,55-0,78 Н·м)
- Соблюдать меры предосторожности при пайке выводов (максимальная температура 300°C в течение 10 секунд)
- Использовать антистатические меры предосторожности при работе с транзистором
Применение IRF9540N в импульсных источниках питания
IRF9540N часто используется в импульсных источниках питания благодаря своим характеристикам:
- Низкие потери проводимости из-за малого сопротивления канала
- Высокая скорость переключения, позволяющая работать на высоких частотах
- Способность выдерживать большие токи в импульсном режиме
- Хорошая теплопроводность корпуса TO-220AB
При проектировании импульсных источников питания с использованием IRF9540N следует обратить внимание на правильный выбор драйвера затвора и расчет цепей снаббера для минимизации потерь при переключении.
Особенности применения IRF9540N в автомобильной электронике
IRF9540N находит широкое применение в автомобильной электронике благодаря следующим факторам:
- Высокая надежность и устойчивость к перегрузкам
- Способность работать при высоких температурах (до 175°C)
- Низкое сопротивление канала, уменьшающее тепловыделение
- Совместимость с автомобильными стандартами по электромагнитной совместимости
При использовании IRF9540N в автомобильных приложениях необходимо учитывать возможные перенапряжения в бортовой сети и предусмотреть соответствующие защитные цепи.
Расчет цепи управления затвором IRF9540N
Для эффективного управления IRF9540N важно правильно рассчитать цепь управления затвором:
- Выбрать драйвер затвора, способный обеспечить необходимый ток заряда/разряда емкости затвора
- Рассчитать резистор затвора для ограничения скорости нарастания напряжения на затворе
- Использовать диод для быстрого разряда емкости затвора при выключении
- Обеспечить надежное удержание затвора в закрытом состоянии при выключенном транзисторе
Правильно спроектированная цепь управления затвором позволит минимизировать потери при переключении и обеспечить надежную работу IRF9540N в различных режимах.
