Irfp064N datasheet. Транзистор IRFP064N: характеристики, применение и аналоги — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные параметры IRFP064N. Где используется этот транзистор. Какие есть аналоги IRFP064N. Как правильно выбрать и применить IRFP064N в схемах.

Содержание

Основные характеристики транзистора IRFP064N

IRFP064N — это мощный N-канальный MOSFET транзистор производства компании International Rectifier. Основные параметры этого транзистора:

Максимальное напряжение сток-исток: 55 В
Максимальный постоянный ток стока: 110 А
Сопротивление канала в открытом состоянии: 8 мОм
Максимальная рассеиваемая мощность: 200 Вт
Корпус: TO-247AC

Благодаря низкому сопротивлению канала и высокой токовой нагрузке IRFP064N обеспечивает высокую эффективность в силовых применениях.

Области применения транзистора IRFP064N

За счет своих характеристик IRFP064N находит широкое применение в различных областях силовой электроники:

Импульсные источники питания
DC/DC преобразователи
Драйверы электродвигателей
Инверторы
Зарядные устройства
Усилители мощности класса D

В каких конкретных схемах может использоваться IRFP064N? Рассмотрим несколько типовых применений:

Понижающий DC/DC преобразователь

В таких схемах IRFP064N выполняет роль ключевого элемента, коммутирующего ток через индуктивность. Низкое сопротивление канала обеспечивает высокий КПД преобразования.

H-мост для управления двигателем постоянного тока

Четыре транзистора IRFP064N образуют мостовую схему для реверсивного управления мощным двигателем. Высокая токовая нагрузка позволяет работать с крупными двигателями.

Синхронный выпрямитель

IRFP064N может применяться в качестве синхронного выпрямителя в источниках питания вместо диода Шоттки, снижая потери на выпрямлении.

Аналоги транзистора IRFP064N

При необходимости замены IRFP064N можно рассмотреть следующие аналоги с близкими характеристиками:

IRFP4368 — более новая модель с улучшенными параметрами
IRFP4468 — версия на 100В
FDP050AN06A0 — аналог от Fairchild Semiconductor
STP80NF55-08 — аналог от STMicroelectronics
IPP200N15N3 — аналог от Infineon на 150В

При выборе аналога следует обращать внимание на следующие ключевые параметры:

Максимальное напряжение сток-исток (не менее 55В)
Максимальный постоянный ток (не менее 110А)
Сопротивление канала (не более 8-10 мОм)
Корпус (TO-247AC или совместимый)

Особенности применения IRFP064N в схемах

При использовании IRFP064N в электронных устройствах следует учитывать некоторые важные моменты:

Охлаждение

Из-за высокой рассеиваемой мощности необходимо обеспечить эффективный теплоотвод. Как правило, требуется установка транзистора на радиатор с применением теплопроводящей пасты.

Защита затвора

Затвор IRFP064N чувствителен к статическому электричеству. Рекомендуется использовать защитные цепи на затворе, например, стабилитрон.

Драйвер затвора

Для быстрого переключения большой емкости затвора необходим мощный драйвер. Это позволит минимизировать потери на переключение.

Снабберные цепи

В импульсных схемах рекомендуется применять снабберные RC-цепи для подавления выбросов напряжения при коммутации индуктивной нагрузки.

Измерение параметров IRFP064N

Для проверки исправности и соответствия заявленным характеристикам можно провести несколько измерений:

Сопротивление канала

Как измерить сопротивление открытого канала RDS(on)? Для этого нужно:

Подать на затвор напряжение 10В относительно истока
Пропустить через канал ток 50-100А
Измерить падение напряжения на канале
Рассчитать сопротивление по закону Ома

Полученное значение не должно превышать 8-9 мОм.

Пороговое напряжение

Пороговое напряжение затвора VGS(th) можно измерить так:

Подключить миллиамперметр между стоком и истоком
Плавно повышать напряжение на затворе
Зафиксировать напряжение, при котором ток достигнет 250 мкА

Типовое значение VGS(th) для IRFP064N составляет 2-4 В.

Часто задаваемые вопросы о IRFP064N

Рассмотрим ответы на некоторые типичные вопросы о применении IRFP064N:

Можно ли использовать IRFP064N в схемах с напряжением 48В?

Да, можно. Максимальное напряжение сток-исток IRFP064N составляет 55В, что обеспечивает достаточный запас для работы в 48-вольтовых системах. Однако рекомендуется применять защитные цепи от перенапряжений.

Какой радиатор нужен для IRFP064N при токе 50А?

При токе 50А рассеиваемая мощность составит около 20Вт (50А * 8мОм). Для отвода такого количества тепла потребуется радиатор с тепловым сопротивлением не более 3-4°C/Вт. Точный расчет зависит от температуры окружающей среды и режима работы.

Чем отличается IRFP064N от IRFP260N?

Основные отличия:

IRFP064N рассчитан на напряжение 55В, IRFP260N — на 200В
Максимальный ток IRFP064N — 110А, у IRFP260N — 50А
Сопротивление канала IRFP064N — 8мОм, у IRFP260N — 40мОм

IRFP064N лучше подходит для низковольтных высокотоковых применений.

Перспективы развития MOSFET транзисторов

Технология MOSFET транзисторов продолжает развиваться. Основные тенденции:

Снижение сопротивления канала в открытом состоянии
Увеличение плотности тока и уменьшение размеров кристалла
Повышение рабочей температуры и улучшение тепловых характеристик
Оптимизация динамических параметров для работы на высоких частотах

Вероятно, в будущем появятся еще более совершенные аналоги IRFP064N с улучшенными характеристиками. Однако базовая технология MOSFET остается востребованной в силовой электронике.

Транзистор IRFP064N: характеристики, datasheet и аналоги

Согласно техническим характеристикам мощный полевой транзистор IRFP064N имеет высокую скорость переключения. Он является n-канальным устройством с индуцированным затвором. Изготовлен по технологии MOSFET (была разработана компанией International Rectifier в 1979 году), благодаря чему имеет небольшое сопротивление открытого канала.

Цоколевка

IRFP064N выпускают в прочном корпусе ТО-247 (цоколевку рассматривать будем в нем). Этот корпус, по сравнению с ТО-220 и ТО-218, имеет лучший теплоотвод, поэтому его можно использовать для более мощных транзисторов. Если расположить IRFP064N так, чтобы сторона, на которой нанесена маркировка была повёрнута к вам, а выводы были направлены вниз, то ножки будут расположены в следующем порядке: слева – затвор, в середине сток, а справа исток. Внешний вид и распиновка представлены на следующем рисунке:

Технические характеристики

Главными техническими параметрами, на которые обращают внимание радиолюбители при выборе замены вышедшему из строя транзистору являются предельно допустимые характеристики. Ни один из них не должен быть превышен во время работы устройства. Все они измеряются при стандартной температуре +25°С. Для IRFP064N они равны:

напряжение С — И V_DS = 55 В;
отпирающее напряжение З — И V_GS = ±20 В;
ток стока:
- при температуре +25°С I_D = 110 А;
- при температуре +100°С I_D = 80 А;
импульсный ток стока I_D_M = 390 А;
мощность P_D = 200 Вт;
коэффициент уменьшения мощности в зависимости от температуры – 1,3 Вт/°С;

энергия лавинного одиночного импульса E_A_S = 480 мДж;
энергия лавинного пробоя E_AR = 20 мДж;
лавинный ток I_AR = 59 А;
диапазон рабочих т-р T_J = от -55 до +175 °C.

*Электрические характеристики транзистора IRFP064N (при Т = +25* ^оC)
*Наименование*	*Режимы измерения*	*Обозн*.	*MIN*	*TYP*	*MAX*	*Ед. изм*
Напряжение пробоя С-И	V_GS = 0 В,I_D= 250 мкА	V₍_BR_)DS_S	55			В
Температурный к-т изменения напряжения С-И	I_D = 1 мА			0,057		В/°С
Сопротивление С-И при открытом транзисторе	V_GS= 10 В, I_D= 59 A	R_DS(on)			0,008	Ом
Пороговое напряжение З-И	V_DS= V_GS, I_D=250 мА	V_GS(th)	2		4	В
Крутизна передаточной х-ки	V_DS= 25 В, I_D= 250мкA	g_fs	3,8
Ток утечки затвора	V_GS= ± 20 В	I_GSS			±100	нА
Ток стока при нулевом напряжении затвора	V_DS=55 В, V_GS= 0 V	I_DSS			25	мкА
Ток стока при нулевом напряжении затвора	V_DS=44 В, V_GS=0 В, T_J= 150 °C	I_DSS			250	мкА
Входная ёмкость	V_GS= 0 В, V_DS= 25 В, f = 1,0 МГц	C_iss		4000		пФ
Выходная ёмкость		C_oss		1300		пФ
Ёмкость З-И		C_rss		480		пФ
Заряд на затворе открывающий транзистор	V_GS= 10 В, I_D= 59 A, V_DS= 44 В	Q_g			170	нКл
Заряд З-И		Q_gs			32	нКл
Заряд З-С		Q_gd			74	нКл
Время открытия транзистора	V_DD=28 В, I_D=59A, R_g=2,5Ом, R_D=0,39Ом	t_d(on)	14			нс
Время импульса открытия		t_r	100			нс
Время закрытия		t_d(off)	43			нс
Время спада		t_f	70			нс
Индуктивность стока		L_D		5		нГн
Индуктивность истока		L_S		13		нГн
Непрерывный ток через истоковый диод		I_S			110	А
Импульсный ток через диод		I_SM			390	А
Падение напряжения на диоде	T_J= 25°C, I_S= 59 A, V_GS= 0 В	V_SD			1,3	В
Время обратного восстановления	T_J= 25 °C, I_F= 59 A, dI/dt = 100 A/мкС	t_rr		110	170	нс
Заряд восстановления	T_J= 25 °C, I_F= 59 A, dI/dt = 100 A/мкС	Q_rr		450	680	нКл

Аналоги

Существуют два транзистора которых можно назвать полными аналогами irfp064n, это:

HUF75343G3;
HUF75344G3.

Имеются также приборы, которые немного отличаются по своим характеристикам:

BUZ342;
HUF75345G3;
PSMN004.

Изделие, которое подходят по своим техническим данным, но имею другую цоколевку: 2SK2267. При замене придётся внести изменения в схему печатной платы.

Производители и DataSheet

Ниже приведены все компании и их datasheet которые выпускают IRFP064N:

Kersemi Electronic;
Inchange Semiconductor Company Limited;
International Rectifier.

На отечественном рынке наиболее распространены изделия компании International Rectifier.

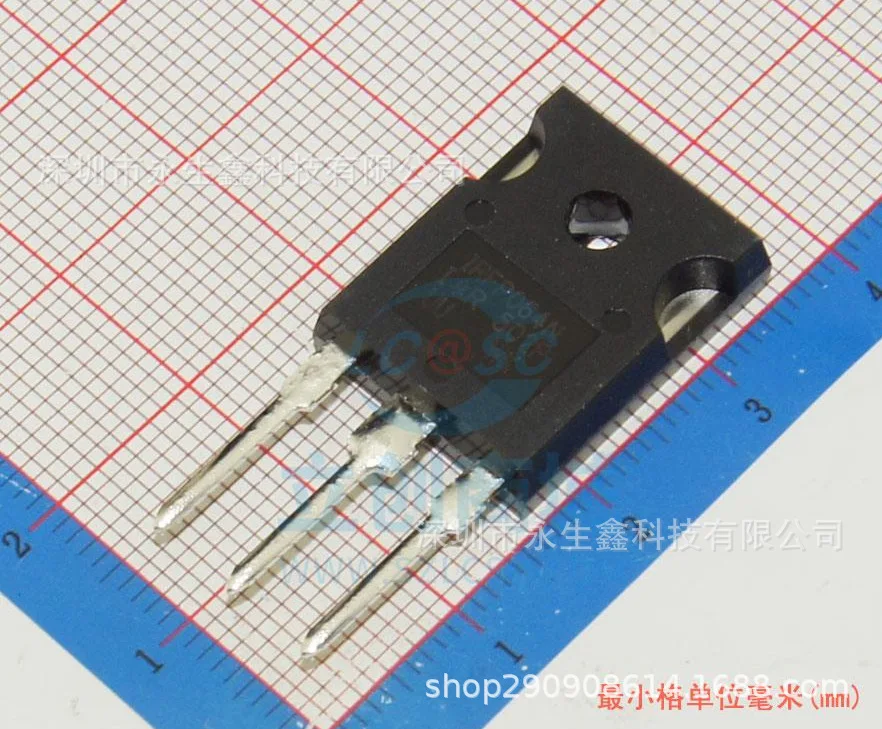

IRFP064N to-247 | Полевые транзисторы

Транзистор IRFP064N (полный партномер IRF064NPBF)

IRFP064N — Power MOSFET, N-Channel, 55V, 110A, TO-247

Особенности, параметры, характеристики
VDSS = 55V, RDS(on) = 0. 008Ω, ID = 110A
Advanced Process Technology
Ultra Low On-Resistance
Dynamic dv/dt Rating
175°C Operating Temperature
Fast Switching
Fully Avalanche Rated

Извините, на данный момент, этого товара нет в наличии на складе.
Выберите аналогичный товар как «IRFP064N to-247». Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom, или с начала каталога Микросхемы. Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

Код товара :	M-146-11459
Обновление:	2022-09-24
Тип корпуса :	TO-247

Дополнительная информация:

Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса (исполнение), поэтому смотрите картинку и параметры корпуса. На нашем сайте опубликованы только основные параметры и характеристики. Полная информация о том как проверить IRFP064N to-247, чем его заменить, схема включения, отечественный аналог, цоколевка, полный Datasheet и другие данные по этому транзистору, может быть найдена в PDF файлах раздела DataSheet и на сайтах поисковых систем Google, Яндекс и тд.

В магазине указаны розничные цены. Для оптовиков, мы готовы предложить оптовые цены (скидки), в этом случае, присылайте ваш запрос на наш емайл, мы отправим вам коммерческое предложение.

*** тэги, это текстовые метки, которые формируют сами посетители, для быстрого поиска требуемых компонентов, радиотоваров, инструментов, и тд. Например, добавив метку «ремонт», этот товар будет отображаться в результатах поиска по этому слову. В дальнейшем, достаточно будет нажать на ссылку для вывода списка товаров с этой меткой.

Что еще купить вместе с IRFP064N to-247 ?

Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.

Сопутствующие товары
Код	Наименование	Краткое описание	Розн. цена
** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
11459	IRFP064N to-247	Транзистор IRFP064N (полный партномер IRF064NPBF) — Power MOSFET, N-Channel, 55V, 110A, TO-247	60 pyб.
9659	Конденсатор 1000uF 25V (JCCON)	Конденсаторы электролитические 1000 мкф 25в (JCCON, 105°C, размер 10×20мм)	9. 5 pyб.
10126	Конденсатор 2200uF 25V (JCCON)	Конденсаторы электролитические 2200 мкф 25в (JCCON, 105°C, размер 13×21 мм)	13 pyб.
10085	Ручка переменного резистора (AG3, красная)	Пластмассовая ручка красная, для переменных резисторов Wh248, R097 и других, с диаметром вала 6 мм	5.3 pyб.
11061	DC-DC преобразователь на LM317(2.2A)	Миниатюрный модуль понижающего преобразователя напряжения на микросхеме LM317 (LM317T), с плавной регулировкой и максимальным выходным током до 2.2A	65 pyб.
10978	Конденсатор 680uF 35V (JCCON)	Конденсаторы электролитические 680 мкф 35в (JCCON, 105°C, размер 10×20 мм, гибкие выводы)	11 pyб.
702	Кварцевый резонатор 4 МГц (HC-49S)	Кварцевый резонатор (кварц) 4Мhz (4МГц) в металлическом корпусе HC-49S, с гибкими выводами	9.5 pyб.
7096	CS8563S	Микросхема CS8563S — 4. 5W Class D audio amplifier with headphone driver, SOP-16	32 pyб.
10707	Плата УНЧ на микросхеме TDA2030A	Плата представляет из себя собранный одноканальный усилитель низкой частоты (УНЧ) на микросхеме TDA2030A	110 pyб.
10327	Конденсатор 100uF 450V (JCCON)	Конденсаторы электролитические 100 мкф 450в (JCCON, 105°C, размер 18×31 мм)	43 pyб.

РКС Компоненти — РАДІОМАГ

06/04/2022 — Термопринтер Xprinter Jepod

06/04/2022 — Світлодіоди G-NOR і Shining Opto

06/04/2022 — Паяльне обладнання AOYUE

17/02/2022 — Вентилятори, зумери, кнопки, клемники, потенціометри

17/02/2022 — Поповнення складу від постачальника HITANO

26/01/2022 — Напівпровідники, силові дроселі, кварцеві резонатори, кнопки тактові, з’єднувачі

26/01/2022 — Паяльне обладнання AOYUE

29/12/2021 — Нарешті можемо вас познайомити!

19/12/2021 — Підшипники, муфти, ходові гвинти, направляючі, ролики, ремені

15/12/2021 — Пластикові та алюмінієві корпуси

15/12/2021 — Клемники DEGSON

15/12/2021 — Акумулятори Li-poly, NiMH і Li-Ion від виробника GEB

15/12/2021 — Пальні станції, набори для пайки, лупи, термофени та лабораторні блоки живлення

09/12/2021 — Реле, гвинти, шлейф, корпуси, кнопки, перемикачі, з’єднувачі, розрядники

25/11/2021 — Пластикові та алюмінієві корпуси

25/11/2021 — Домашня електроніка та інструмент

10/11/2021 — Трансивери Ebyte з інтерфейсами Bluetooh, SPI, UART, ZigBee

03/11/2021 — Світлодіоди G-NOR і Shining Opto

02/11/2021 — Інвертори Swipower, мультиметри Richmeters та UNI-T, логічні аналізатори Kingst

02/11/2021 — Клемники DEGSON

02/11/2021 — Ультразвукові ванни Granbo

02/11/2021 — Напівпровідники, силові дроселі, кварцеві резонатори, кнопки тактові, з’єднувачі

02/11/2021 — Реле твердо-тільні, термостати, термопари, шунти

02/11/2021 — Домашня електроніка та інструмент

02/11/2021 — Паяльне обладнання YIHUA та AOYUE

18/10/2021 — Хімія для виробництва та пайки від компанії AG TermoPasty

18/10/2021 — Вентилятори, зумери, кнопки, клемники, потенціометри

18/10/2021 — Поповнення складу від постачальника HITANO

21/04/2021 — Припої та флюси виробництва CYNEL

02/04/2021 — Пластикові та гумові елементи від KangYang

02/04/2021 — Домашня електроніка та інструмент

01/04/2021 — Прилади від виробника Hantek Electronics

01/04/2021 — Акумулятори та батарейки LiitoKala

26/11/2020 — Модеми та радіомодулі HOPE RF

24/11/2020 — Паяльне обладнання YIHUA й AOYUE

23/11/2020 — Магазин Радіомаг в Києві змінює свій графік роботи

01/11/2020 — Оптичні інкрементні енкодери

19/10/2020 — Модеми й радіомодулі Ebyte

07/09/2020 — Домашня електроніка

04/09/2020 — Термопринтер Xprinter Jepod

03/09/2020 — Реле твердо-тільні, термостати, термопари, шунти

03/09/2020 — Батарейки та акумулятори від виробника PKCELL

18/08/2020 — Granbo — ультразвукові ванни

09/07/2020 — Припої та флюси виробництва CYNEL

16/06/2020 — Поповнення складу від постачальника HITANO

26/05/2020 — Графік роботи магазинів РАДІОМАГ

17/04/2020 — Елементи розумного будинку від Sonoff

16/04/2020 — Поповнення складских запасів

29/03/2020 — Паяльне обладнання YIHUA

24/03/2020 — Осцилографи Hantek Electronics

23/03/2020 — Спеціальна пропозиція на період карантину

28/02/2020 — Клемники DEGSON розширення складського асортименту

20/02/2020 — ИБП 500VA/300W UPS (Eg500pb)

19/02/2020 — Значне розширення асортименту неодимових магнітів

12/02/2020 — Мультиметри і аксесуари Mastech

11/02/2020 — Припої та флюси виробництва CYNEL

16/12/2019 — Практична електроніка — тепер і англійською

16/12/2019 — Набори RADIOMAG для самостійної збірки

05/11/2019 — Мультиметри і аксесуари Richmeters

07/10/2019 — Хімія для виробництва та пайки від компанії AG TermoPasty

17/09/2019 — Паяльне обладнання YIHUA

11/09/2019 — Найбільше за 17 років поповнення складу продукцією виробника Hitano

10/09/2019 — Припої та флюси виробництва CYNEL

29/08/2019 — Акумулятори Li-poly і Li-Ion від виробника GEB

14/08/2019 — Поповнення складу від постачальника HITANO

08/08/2019 — Поповнення складу та розширення асортименту

29/07/2019 — Розширення асортименту.

10/07/2019 — Хімія для виробництва та пайки від компанії AG TermoPasty

09/07/2019 — Розширився асортимент крокових двигунів

05/07/2019 — Паяльне обладнання YIHUA

02/07/2019 — Припої та флюси виробництва CYNEL

26/06/2019 — Жала для паяльних станцій від виробника Leisto

17/04/2019 — Касетниці TRESTON для зберігання компонентів

20/03/2019 — Клемники DEGSON розширення складського асортименту

11/03/2019 — Свинцево-кислотні акумулятори та джерела безперебійного живлення (UPS)

25/02/2019 — Нові моделі паяльного обладнання AOYUE та YIHUA

06/02/2019 — Неодимові магніти

28/01/2019 — Акумулятори Li-poly і Li-Ion від виробника GEB

09/01/2019 — Макетні плати для пайки, безпаєчні та аксесуари до них.

29/11/2018 — Припої та флюси виробництва CYNEL

13/09/2018 — Асортимент акумуляторів Li-poly та LiFePo4 розширено новими позиціями

12/09/2018 — Безгвинтові з’єднувачі проводів виробництва Anson

14/08/2018 — Розширення асортименту: обладнання від виробника YiHua Electronic

23/07/2018 — Хімія для виробництва та пайки від компанії AG TermoPasty

19/07/2018 — Degson нова продукція DG221-5. 6, DG271V-3.5, DSKK2.5 и 2CDG-5.08

12/07/2018 — Поповнення складських запасів блоків живлення Ovision та RS Power

11/07/2018 — Корпуси для електроніки — найбільший в Україні асортимент

05/07/2018 — Магазин РАДІОМАГ у Львові переїхав!

16/05/2018 — Свинцево-кислотні акумулятори

24/04/2018 — Паяльне обладнання й аксесуари від виробника YiHua Electronic

23/04/2018 — Запрошуємо на стенд компанії «РАДІОМАГ УКРАЇНА» на Dnipro Maker Faire 2018

06/04/2018 — Клеммники виробництва компанії DEGSON

24/01/2018 — Мережеві фільтри та мережеві розєми виробника Yunpen

12/01/2018 — Паяльне обладнання виробництва AOYUE

04/01/2018 — Припой і флюс виробництва CYNEL

12/12/2017 — Розширення асортименту інструментів і паяльних аксесуарів

12/12/2017 — Припій і флюс виробництва CYNEL

06/12/2017 — Паста, флюс, термопаста і інша хімія для пайки і не тільки.

01/12/2017 — Відкрився новий магазин

29/11/2017 — Розширення асортименту паяльного обладнання

21/11/2017 — Зарядні пристрої для акумуляторів.

16/11/2017 — Поповнення складу від виробника HITANO

14/11/2017 — Поповнення складу і розширення асортименту

14/11/2017 — Склад поповнився блоками живлення виробника Ovision

07/11/2017 — На склад надійшли літієві батареї XenoEnergy

22/05/2017 — Корпуса GAINTA пластикові та алюмінієві зі складу

19/05/2017 — Корпуса універсальні пластикові зі складу

19/05/2017 — Макетні плати, з’єднувачі та корпуси виробника E-CALL

19/05/2017 — Паяльне обладнання та аксесуари

18/05/2017 — Кейс захисний універсальний пластиковий

16/03/2017 — Паяльне обладнання виробництва AOYUE

16/03/2017 — Діоди, діодні мости, стабілітрони зі складу

14/03/2017 — Склад поповнився! В том числі новими товарами!

14/03/2017 — Паяльне обладнання і вимірювальні прилади SINOMETER, PEAKMETER, MASTECH,

28/02/2017 — Наш склад поповнився припоями і флюсами виробництва CYNEL

28/02/2017 — На склад надійшли літій-тіонілхлоридні батареї виробництва компанії Saft

06/12/2016 — Новий набір на курси з електроніки для дітей

02/08/2016 — На склад надійшло більше 400 найменувань

03/06/2016 — Конструктори »ПРАКТИЧНА ЕЛЕКТРОНІКА»

27/04/2016 — УВАГА! Краща цінова пропозиція на продукцію Atmel, IR, Vishay, MIC, ST!

24/03/2016 — Неодимові магніти на складі

06/05/2015 — На склад надійшло вимірювальне обладнання Mastech

05/05/2015 — Поповнено склад вимірювальними приладами Mastech.

27/02/2015 — Розміщуємо замовлення на корпуси виробництва GAINTA

17/02/2015 — Надійшли бездротові модулі HOPE RF

16/02/2015 — Склад поповнено дротовими припоями зі сплаву олова та свинцю

04/02/2015 — Світлодіодна продукція G-Nor

06/11/2014 — На склад надійшло паяльне обладнання AOYUE

23/09/2014 — Світлодіоди та світлодіодні стрічки надійшли до складу!

19/09/2014 — Нові надходження приладів та паяльного обладнання Sinometer

19/09/2014 — Корпуса SANHE надійшли на склад

11/09/2014 — Блоки живлення

28/08/2014 — І знову багато цікавого надійшло до складу

21/08/2014 — Нові надходження корпусів Sanhe

15/08/2014 — Світлодіоди вже на складі

13/08/2014 — Цікаві товари поступили на склад

07/08/2014 — Продукція G-NOR

04/08/2014 — Відсіки для батарейок та акумуляторів

09/07/2014 — Відкрито магазин РАДІОМАГ в Одесі!

08/05/2014 — Корпуси Sanhe

31/03/2014 — Світлодіодні стрічки від виробника KENTO

19/03/2014 — Вбудовувані блоки живлення

18/03/2014 — Світлодіодні стрічки від виробника KENTO

12/03/2014 — Паяльне обладнання AOYUE

12/03/2014 — Блоки живлення (AC / DC адаптери) HGPower та інші

12/03/2014 — На склад надійшов великий асортимент корпусів Kradex для РЕА

12/03/2014 — Магніти

12/03/2014 — Танталові конденсатори Vishay / AVX

12/03/2014 — На склад надійшла продукція від виробника KLS ELECTRONIC Co. Ltd

12/03/2014 — Поповнено асортимент і склад світлодіодних стрічок в Україні!

12/03/2014 — Джерела живлення для світлодіодів фірми Camelight

12/03/2014 — Найбільший в Україні асортимент корпусів для РЕА зі складу

12/03/2014 — Потужні світлодіоди

11/03/2014 — ZigBee радіомодеми

11/03/2014 — На склад надійшла чергова партія вимірювальних приладів Sinometer

11/03/2014 — Формуємо поставку корпусів KRADEX (Польща)

11/03/2014 — Продукція KLS Electronic

11/03/2014 — Sinometer вимірювальне та паяльне обладнання

11/03/2014 — Акумуляторні батареї Wanmabattery

11/03/2014 — Продукція HITANO

07/03/2014 — Запобіжники HOLLYLAND

07/03/2014 — Продукція GAINTA

07/03/2014 — Блоки живлення від виробника RS-POWER

07/03/2014 — Діоди, випрямлячі, діодні мости і інша продукція Yangjie

07/03/2014 — Поставка продукції G-NOR

07/03/2014 — Запобіжники ZEEMAN

10/06/2013 — Радіомодулі HOPE RF

IRFP064N техническое описание — 55 В одиночный N-канальный HexFET Power MOSFET в TO-247AC

Подробная информация, техническое описание, цитата по номеру детали: IRFP064N

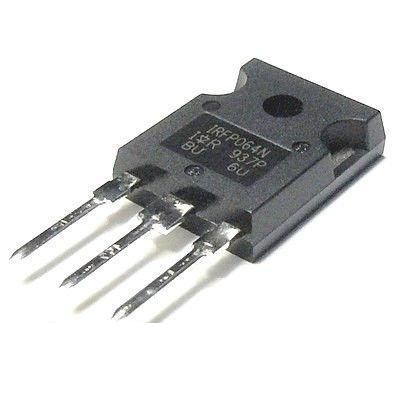

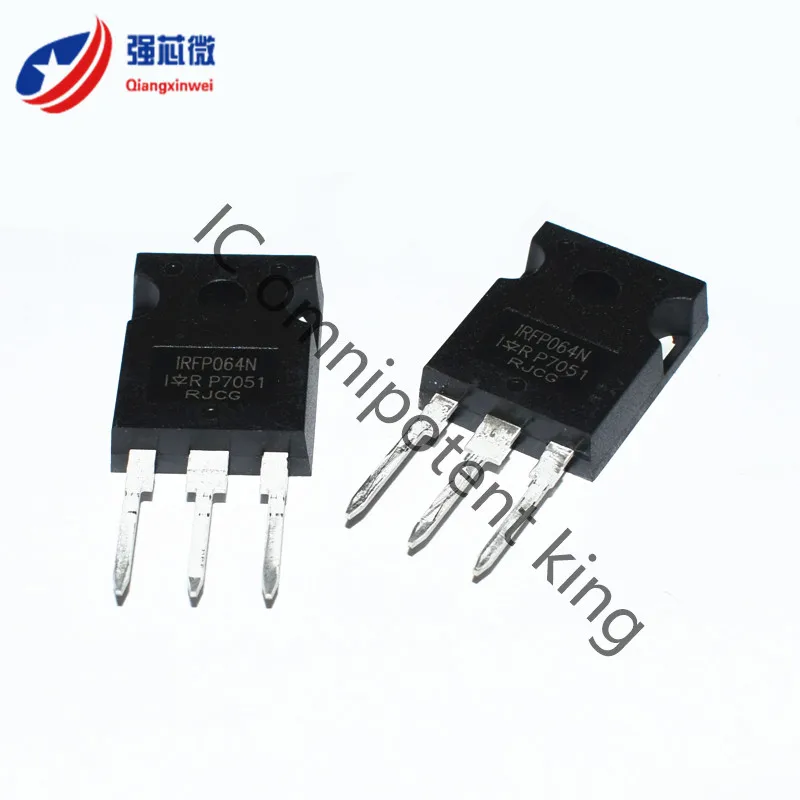

Деталь	IRFP064N
Категория	Дискретные => Транзисторы => FET (полевые транзисторы) => MOSFET => N-канальные
Описание	Одиночный N-канальный силовой МОП-транзистор HexFET, 55 В, в корпусе TO-247AC
Компания	International Rectifier Corp.
Техническое описание	Загрузить IRFP064N Техническое описание
Крест.	Аналогичные детали: PSMN004-55W
Цитата	Где купить

Функции, приложения

Усовершенствованная технология обработки Сверхнизкое сопротивление в открытом состоянии Динамический рейтинг dv/dt Рабочая температура 175C Быстрое переключение Полностью лавинный рейтинг

Описание В МОП-транзисторах

пятого поколения компании International Rectifier используются передовые технологии обработки для достижения чрезвычайно низкого сопротивления в открытом состоянии на единицу площади кремния. Это преимущество в сочетании с высокой скоростью переключения и прочной конструкцией устройства, которыми хорошо известны мощные полевые МОП-транзисторы HEXFET, дает разработчику чрезвычайно эффективное и надежное устройство для использования в самых разных приложениях. Корпус TO-247 предпочтительнее для коммерческих и промышленных приложений, где более высокие уровни мощности не позволяют использовать устройства TO-220. TO-247 похож, но превосходит более ранний корпус TO-218 из-за изолированного монтажного отверстия.

= 100C IDM PD @TC = 25C VGS EAS IAR EAR dv/dt TJ TSTG Непрерывный ток стока, VGS при 10 В Непрерывный ток стока, VGS при 10 В Импульсный ток стока Рассеиваемая мощность Линейный коэффициент снижения характеристик Напряжение затвор-исток Энергия лавины одиночного импульса Лавинный ток Повторяющийся лавинный пик энергии Восстановление диода dv/dt Рабочая температура перехода и диапазон температур хранения Температура пайки, в течение 10 секунд Момент затяжки или винт M3

RJC RCS RJA Соединение между корпусом и раковиной, плоская, смазанная поверхность Соединение с окружающей средой
RDS(on) VGS(th) gfs IDSS I GSS Q gs Qgd t d(on) tr t d(off) LD LS Ciss Coss Crss

Параметр Напряжение пробоя сток-исток Напряжение пробоя Темп. Коэффициент Статический Сопротивление сток-исток Пороговое напряжение затвора Прямая крутизна Ток утечки сток-исток Прямая утечка затвор-исток Обратная утечка Затвор-исток Суммарный заряд затвора Заряд затвор-исток Заряд затвор-сток («Миллер») Заряд Время задержки включения Время нарастания Время задержки выключения Время спада Индуктивность внутреннего стока Индуктивность внутреннего источника Входная емкость Выходная емкость Обратная передаточная емкость

Макс. Единицы измерения Условия V VGS = 250A V/C Эталонное значение 1 мА 0,008 VGS 4,0 В VDS = VGS 59A 25 VDS = 55 В, VGS A 250 VDS = 44 В, VGS nA -100 VGS 32 нКл VDS 44 В 74 VGS = 10 В, см. рис. 6 и 13 VDD = 0,39, см. рис. 10 D Между выводом, nH G от корпуса и центром контакта кристалла S VGS 0 В пФ VDS = 1,0 МГц, см. рис. 5

Параметр Непрерывный ток источника (корпусной диод) Импульсный ток источника (корпусной диод) Диод Прямое напряжение Время обратного восстановления Заряд обратного восстановления

Условия Символ полевого МОП-транзистора, показывающий интегральный диод G с обратным p-n переходом. = 59A, VGS = 59 А di/dt = 100 А/с

Длительность импульса 300 с; рабочий цикл 2%. Используются данные IRF3205 и условия испытаний. Расчетный непрерывный ток на основе максимально допустимого

. температура перехода; рекомендуемые параметры тока для упаковки см. в Совете по проектированию № 93-4

MOSFET силы канала

Номер детали того же производителя International Rectifier Corp.

IRFP064V 60 В Один N-канальный силовой МОП-транзистор HexFET в корпусе TO-247AC

IRFP140 HexFET(r) Мощный МОП-транзистор: 100 В, 31 А

IRFP1405 Одиночный N-канальный силовой МОП-транзистор HexFET, 55 В, в корпусе TO-247AC

IRFP140N 100 В, одиночный N-канальный силовой МОП-транзистор HexFET в корпусе TO-247AC

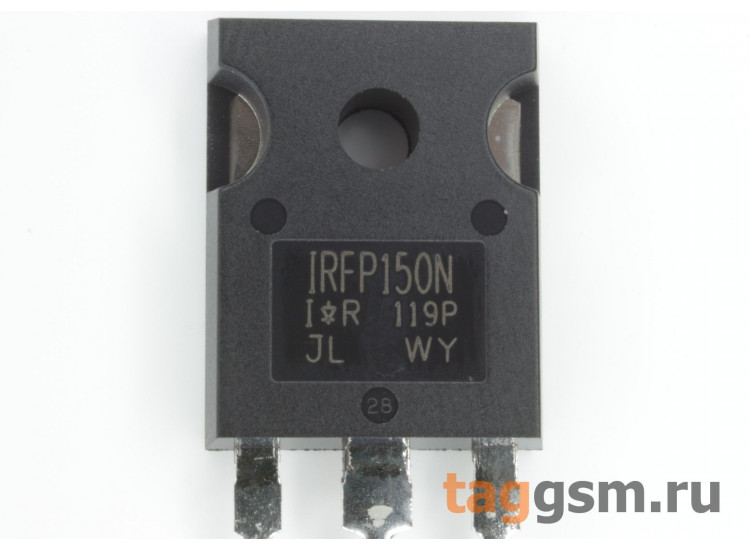

IRFP150 N — транзисторы 100v 41a 230w To-247ac

IRFP150N 100 В, одиночный N-канальный силовой МОП-транзистор HexFET в корпусе TO-247AC

IRFP150V

IRFP15N60L Одиночный N-канальный силовой МОП-транзистор HexFET, 600 В, в корпусе TO-247AC

IRFP17N50L Одиночный N-канальный силовой МОП-транзистор HexFET, 500 В, в корпусе TO-247AC

IRFP17N50LS Одиночный N-канальный силовой МОП-транзистор HexFET, 500 В, в корпусе SMD-247

IRFP21N60L Одиночный N-канальный силовой МОП-транзистор HexFET 600 В в корпусе TO-247AC

IRFP22N50A Одиночный N-канальный силовой МОП-транзистор HexFET, 500 В, в корпусе TO-247AC

IRFP22N60K Одиночный N-канальный силовой полевой МОП-транзистор HexFET 600 В в корпусе TO-247AC

IRFP22N60KPBF 600 В Один N-канальный силовой полевой МОП-транзистор HexFET без свинца в корпусе TO-247AC

IRFP23N50L Одиночный N-канальный силовой МОП-транзистор HexFET, 500 В, в корпусе TO-247AC

IRFP240 Одиночный N-канальный силовой МОП-транзистор HexFET, 200 В, в корпусе TO-247AC

IRFP2410 HexFET (r) Силовой МОП-транзистор: 100 В, 61 А

IRFP244 Одиночный N-канальный силовой МОП-транзистор HexFET, 250 В, в корпусе TO-247AC

IRFP250 Мощный МОП-транзистор HexFET

IRFP250N 200 В Одиночный N-канальный силовой МОП-транзистор HexFET в корпусе TO-247AC

IRFP251 N-канальный (транзисторы HexFET)

IRF5305SPBF : Мощный МОП-транзистор Hexfet

ATW2815S-MSTR: 2-ВЫХОДНЫЙ МОДУЛЬ ПИТАНИЯ РЕГИСТРАЦИОННОГО ПИТАНИЯ 30 Вт DC-DC Технические характеристики: Выходное напряжение: от 14,85 до 15,15 В; Входное напряжение: от 18 до 40 вольт; Выходная мощность: 30 Вт (0,0402 л. с.); Рабочая температура: от -55 до 85 C (от -67 до 185 F)

IRF4905PBF: 64 А, 55 В, 0,02 Ом, P-КАНАЛ, Si, POWER, MOSFET, TO-220AB Технические характеристики: Полярность: P-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 55 вольт; RDS(вкл.): 0,0200 Ом; Количество единиц в ИС: 1

IRFIZ24E-104PBF : 14 A, 60 В, 0,1 Ом, N-КАНАЛЬНЫЙ, Si, POWER, MOSFET Технические характеристики: Полярность: N-канальный; MOSFET Режим работы: Улучшение; V(BR)DSS: 60 вольт; RDS(вкл.): 0,1000 Ом; Количество единиц в ИС: 1

IRKJL240-25S20 : 250 А, 600 В, КРЕМНИЕВЫЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД Технические характеристики: Расположение: Общий анод; Тип диода: ВЫПРЯМИТЕЛЬНЫЙ ДИОД; Применение диодов: выпрямитель; ЕСЛИ: 250000 мА; Комплектация: МОЩНОСТЬ, МАГН-А-ПАК-3 ; Количество выводов: 3; Количество диодов: 2

IRL2910-010PBF: 48 А, 100 В, 0,026 Ом, N-КАНАЛ, Si, POWER, MOSFET, TO-220AB Технические характеристики: Полярность: N-канал; MOSFET Режим работы: Улучшение; V(BR)DSS: 100 вольт; RDS(вкл. ): 0,0260 Ом; Количество единиц в ИС: 1

OM7585ASRPBF : 1,5–5,5 В РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР, SSO3 Технические характеристики: Тип регулятора: Стандартный; Выходная полярность: положительная; Тип выходного напряжения: регулируемый/переменный; Тип упаковки: Другое, D2 PACK, 3 PIN; Этап жизненного цикла: АКТИВНЫЙ; Выходное напряжение: от 1,5 до 5,5 вольт

PVA3055NSPBF : Твердотельные реле — для монтажа на печатной плате 300 В 1 Фотогальванические реле формы A Фотогальванические реле PVA30 компании International Rectifier представляют собой однополюсные, нормально разомкнутые твердотельные реле, заменяющие электромеханические реле, используемые для переключения аналоговых сигналов общего назначения. В качестве выходных ключей они используют силовые полевые МОП-транзисторы HEXFET компании International Rectifier, управляемые интегральной микросхемой

Та же категория

1N5400 : Пакет = DO-201AD ;; Максимум. Обратное напряжение VRM (В)= 50 ;; Максимум. Авер. Прямо. Ток io (А)= 3 ;; Ifsm (А)= 200,

BCR48PN : общего назначения. Массив кремниевых цифровых транзисторов Npn/pnp. Вид сверху W1s 123 Направление разматывания Положение в ленте: контакт 1 напротив стороны отверстия подачи Маркировка на упаковке SOT-363 (например, W1s) соответствует контакту 1 устройства Условное обозначение VCEO VCBO NPN PNP NPN PNP NPN PNP VEBO Vi(on) IC Ptot Tj Tstg Напряжение коллектор-эмиттер Напряжение коллектор-база Напряжение эмиттер-база Напряжение эмиттер-база Вход по напряжению Вход по напряжению.

MMBD101LT1 : Малосигнальный диод Шоттки SOT23, лента и катушка 7 В, упаковка: SOT-23 (TO-236), контакты = 3.

OPT400002 : Отключение релейного модуля. ДОПОЛНИТЕЛЬНЫЙ ВХОД Вход Среднее значение(iv) Входное сопротивление Термический дрейф Тип Скорость сбора данных (ток RTD) на C T/C 6,8 Гц 1 МОм (ix) 0,001 % (x) 8,9 Гц 1 МОм (ix) 0,001 %, 0,004 % (xi) Вольт 8,9 Гц 2 МОм 0,002 %, 0,011 % Ток 8,9 Гц 51 Ом Pt 1001,7 Гц (менее 1,1 мА) 0,013C Холодный спай (см. T/C) Нет данных 0,06C Изоляция Источник питания: 2500 В переменного тока Варианты выхода:.

RGP20JA : Выпрямитель с быстрым восстановлением из спеченного стекла с пассивированным переходом.

STPS0530Z : Силовые диоды Шоттки->30 и 40 В Силовые выпрямители Шоттки Д. Шоттки.

000-7367-37 : ТРАНСФОРМАТОР ДАННЫХ ДЛЯ ЛВС. s: Категория: Сигнал ; Другие типы трансформаторов/применения: Импульсные трансформаторы, DATACOM TRANSFORMER; Монтаж: Чип-трансформатор; Рабочая температура: от 0 до 70 C (от 32 до 158 F); Стандарты: RoHS.

05002470AGZC : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 50 В, БП, 0,000047 мкФ, ПОВЕРХНОСТНЫЙ МОНТАЖ, 0603. s: Конфигурация/Форм-фактор: Чип-конденсатор; Технология: многослойная; диэлектрик: керамический состав; Диапазон емкости: 4,70E-5 мкФ; Допустимое отклонение емкости: 2 (+/- %); WVDC: 50 вольт; Температурный коэффициент: 30 частей на миллион/°C; Тип монтажа: технология поверхностного монтажа.

BC856ARF : 100 мА, 65 В, PNP, Si, МАЛЫЙ СИГНАЛЬНЫЙ ТРАНЗИСТОР. s: Полярность: PNP; Тип упаковки: СООТВЕТСТВУЕТ ROHS, ПЛАСТИКОВАЯ УПАКОВКА-3.

BZ114096WZ10238BK1 : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ. s: Диэлектрик: керамический состав. Высокое напряжение и номинальная мощность Низкая внутренняя индуктивность позволяет работать на высоких частотах ПРИМЕНЕНИЕ Класс керамики Тип керамики Диэлектрик Напряжение (Впик) Мин. Емкость (пФ) Макс. Емкость (пФ) Монтаж ЗНАЧЕНИЕ 1 R230 TOSZ Винтовой монтаж Конденсаторные элементы из керамического диэлектрика класса 1 с электродами из благородных металлов. Соединительные клеммы: Резьбовая клемма.

KBP01MP : 1,5 А, 100 В, КРЕМНИЕВЫЙ, МОСТОВОЙ ВЫПРЯМИТЕЛЬНЫЙ ДИОД. s: Тип диода: МОСТОВОЙ ВЫПРЯМИТЕЛЬНЫЙ ДИОД ; Применение диодов: выпрямитель; ЕСЛИ: 50000 мА; VBR: 100 вольт; Соответствует RoHS: RoHS; Пакет: ПЛАСТИК, KBPM, 4 PIN; Количество выводов: 4; Количество диодов: 4.

KL32KTE1R0 : 1 ЭЛЕМЕНТ, 1 мкГн, ФЕРРИТОВЫЙ СЕРДЕЧНИК, ИНДУКТОР ОБЩЕГО НАЗНАЧЕНИЯ, SMD. s: Вариант монтажа: технология поверхностного монтажа; Устройства в упаковке: 1 ; Материал сердечника: феррит; Стиль ведения: WRAPAROUND; Применение: общего назначения, радиочастотный дроссель; Диапазон индуктивности: 1 мкГн; Номинальный постоянный ток: 400 мА; Рабочая температура: от -40 до 100 C (от -40 до 212 F).

KTD2060O : 4 А, 80 В, NPN, Si, СИЛОВОЙ ТРАНЗИСТОР, TO-220AB. s: Полярность: NPN ; Тип упаковки: ТО-220, ТО-220ИС, 3 PIN.

P-0402E1022DGT1 : РЕЗИСТОР, ТОНКОПЛЕНОЧНЫЙ, 0,05 Вт, 0,5 %, 25 частей на миллион, 10200 Ом, ПОВЕРХНОСТНЫЙ МОНТАЖ, 0402. s: Категория/Применение: Общее использование; Технология/конструкция: тонкая пленка (чип); Монтаж/упаковка: технология поверхностного монтажа (SMT/SMD), 0402, ЧИП, СООТВЕТСТВУЕТ ROHS; Диапазон сопротивления: 10200 Ом; Допуск: 0,5000 +/- %; Температурный коэффициент: 25 ± ppm/°C; Сила.

SMTDRRI0402-100M : 1 ЭЛЕМЕНТ, 10 мкГн, ИНДУКТОР ОБЩЕГО НАЗНАЧЕНИЯ, SMD. s: Вариант монтажа: технология поверхностного монтажа; Устройства в упаковке: 1 ; Стиль ведения: WRAPAROUND; Литой/экранированный: экранированный; Применение: общего назначения, силовой дроссель; Диапазон индуктивности: 10 мкГн; Номинальный постоянный ток: 1000 мА; Рабочая температура: от -40 до 85 C (от -40 до 185 F).

SV5186 : 3 А, КРЕМНИЕВЫЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД. s: Тип диода: ВЫПРЯМИТЕЛЬНЫЙ ДИОД ; Применение диодов: выпрямитель, БЫСТРОЕ ВОССТАНОВЛЕНИЕ; ЕСЛИ: 3000 мА; трр: 0,1500 нс.

500R07 : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 50 В, ПОВЕРХНОСТНЫЙ МОНТАЖ, 0402. s: Конфигурация/Форм-фактор: Чип-конденсатор; Технология: многослойная; Приложения: общего назначения; Электростатические конденсаторы: керамический состав; Тип монтажа: технология поверхностного монтажа; Рабочая температура: от -55 до 125 C (от -67 до 257 F).

irfp064n%20эквивалентная спецификация и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

Каталог Техническая спецификация	MFG и тип	ПДФ	Ярлыки для документов
1997 — f1010e Резюме: IRFP064N irf3205 ДРАЙВЕР для IRF3205 IRF3205 IRF3205 эквивалент IRFP064N эквивалент 11V16 Mosfet IRFP064N Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247 f1010e IRFP064N IRF3205 ДРАЙВЕР для IRF3205 IRF3205 эквивалент IRF3205 Эквивалент IRFP064N 11В16 Мосфет IRFP064N
ирфп064н Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	IRFP064N 3150утрам MA55455 irfp064n
1996 — IRFP064N Резюме: IRF3205 DRIVER IRF3205 IRFPE30 IRF3205 ИК-драйвер для IRF3205 Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247 IRFP064N IRF3205 ДРАЙВЕР IRF3205 IRFPE30 IRF3205 ИК драйвер для IRF3205
ИРФП064Н Резюме: МОП-транзистор IRFP064N Текст: Нет доступного текста файла	OCR-сканирование	PDF	ТО-247 Т0-220 О-247 IRFP064N Мосфет IRFP064N
1996 — IRFP064N Резюме: Приложение IRF3205 IRFP064N эквивалентно irf3205 ДРАЙВЕР IRF3205 IRFPE30 Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247 IRFP064N Приложение IRF3205 Эквивалент IRFP064N IRF3205 ДРАЙВЕР IRF3205 IRFPE30
1997 — IRFP064N Резюме: IRFP064N эквивалент f1010e otto irf3205 ДРАЙВЕР irf3205 МОП-транзистор IRF3205 эквивалент IRF3205 IR 190h драйвер для IRF3205 Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247 IRFP064N Эквивалент IRFP064N f1010e отто IRF3205 ДРАЙВЕР МОП-транзистор irf3205 эквивалент IRF3205 IRF3205 ИК 190ч драйвер для IRF3205
1997 — IRFP064N Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247АС О-247 О-220 О-218 IRFP064N
ф1010е Аннотация: IRFP064N Текст: Нет доступного текста файла	Оригинал	PDF	IRFP064N О-247 f1010e IRFP064N
ИРФП064Н Резюме: c379 irf3205 Mosfet IRFP064N Текст: Нет доступного текста файла	OCR-сканирование	PDF	IRFP064N О-247 С-378 С-379 IRFP064N c379 irf3205 Мосфет IRFP064N
irfp250 irfp460 Резюме: RFP264 IRFP460 IR RFP260 IRFP064N IRFP054N RFP240 IRFp450 Текст: Нет доступного текста файла	OCR-сканирование	PDF	IRFP044N IRFP048N IRFP054N IRFP064N IRFP140N ИРФП150Н RFP240 IRFP250 RFP260 RFP244 irfp250 irfp460 RFP264 IRFP460 ИК RFP260 IRFp450
1999 — переключатель irf510 Реферат: IRFBA40N60C IRF634L IRF540NL IRL2505 800 В irf IRF9540НЛ ИРФУ3910 ИРЛ3215 Текст: Нет доступного текста файла	Оригинал	PDF	О-262 О-220 ИРЛ3302 ИРЛ3202 ИРЛ3102 3402 ирл 3502 реалов Супер220ТМ О-247 переключатель irf510 ИРФБА40Н60С IRF634L IRF540NL 2505 ирл 800В ирф IRF9540NL IRFU3910 ИРЛ3215
1998 — эквивалент IRF4905 Резюме: 800 В irf IRFBE30 эквивалент транзистор эквивалент irf510 IRF3415 эквивалент IRF3205 IRF1010E IRFBg30 эквивалент IRFP064N эквивалент IRF3205 эквивалент Текст: Нет доступного текста файла	Оригинал	PDF	О-220 О-247 ИРЛ3302 ИРЛ3202 9169IRFPC50LC IRFBC40LC IRFIBC40GLC IRFBE30 IRFIBE30G Эквивалент IRF4905 800В ирф Эквивалент IRFBE30 эквивалент транзистора irf510 Эквивалент IRF3415 IRF3205 IRF1010E Эквивалент IRFBg30 Эквивалент IRFP064N эквивалент IRF3205
irf1010e эквивалент Резюме: эквивалент irfp250n эквивалент IRF744 эквивалент IRFP260n эквивалент IRF730A эквивалент IRF9540N эквивалент IRFBE30 эквивалент IRF4905 эквивалент irfp260n эквивалент IRFU9120 Текст: Нет доступного текста файла	Оригинал	PDF	О-220АБ О-220 ИРФЗ24Н* ИРФИЗ24Н IRFD024 IRF1010E* ИРФИ1310Н IRFD014 IRFZ44E* ИРФИ540Н эквивалент irf1010e эквивалент irfp250n Эквивалент IRF744 Эквивалент IRFP260n Эквивалент IRF730A Эквивалент IRF9540N Эквивалент IRFBE30 Эквивалент IRF4905 irfp260n Эквивалент IRFU9120
2000 — IRFZ44N дополнительный Резюме: IRFz44n эквивалентно HRF3205 эквивалентно IRF3710 эквивалентно IRF3205 эквивалентно IRFP064N эквивалентно IRFP064N IRF3205 ДОПОЛНИТЕЛЬНО IRF3415 эквивалентно IRF3205 Текст: Нет доступного текста файла	Оригинал	PDF	LC-00005 ЛК-00011 HUF75823D3 ХУФ75823Д3С HUF75829D3 ХУФ75829Д3С HUF75831SK8 ХУФ75842П3 ХУФ75842С3С ХУФ75852G3 IRFZ44N дополнительный Эквивалент IRFz44n Эквивалент HRF3205 Эквивалент IRF3710 эквивалент IRF3205 Эквивалент IRFP064N IRFP064N IRF3205 ДОПОЛНИТЕЛЬНО Эквивалент IRF3415 IRF3205

1999 — Эквивалент 3205 хорватских рупий Резюме: эквивалент IRFP064N эквивалент IRF3205 эквивалент IRFz44n irf3205 эквивалент ups эквивалент irf3710 эквивалент HUF75337P3 эквивалент IRFZ48N эквивалент irfp064n HUF75343P3 Текст: Нет доступного текста файла	Оригинал	PDF	LC00004 HUF75545P3 О-220АБ СУП75Н08-10 ХУФ75545С3С О-263АБ ХУФ75645П3 ХУФ75645С3С Эквивалент HRF3205 Эквивалент IRFP064N эквивалент IRF3205 Эквивалент IRFz44n ИБП irf3205 эквивалент irf3710 Эквивалент HUF75337P3 Эквивалент IRFZ48N irfp064n Эквивалент HUF75343P3
ирф 064 Аннотация: irf 480 irf 814 irf 544 irf 2248 irf 534 irf 157 irf 260 irf 345 irf240 814 Текст: Нет доступного текста файла	Оригинал	PDF	IRFP044N ИРФЗ14С ИРЛ2910S IRU1015010-33CY КБЛ10 IRFU420 ИРКТ92/12 IRU1010-CD KBP01G IRFU5305 ирф 064 ирф 480 ирф 814 ИРФ 544 ирф 2248 ИРФ 534 ирф 157 ирф 260 ирф 345 IRFP240 814
ixfh36n60q Резюме: 2SK2333 BUZ345 IRF1405 2SK2761 BSS89irfp250n irfp260n P9NB60 2sk2671 Текст: Нет доступного текста файла	OCR-сканирование	PDF	SI4466DY SI4966DY SI9925DY SI9942DY 2SK1388 T0220AB IRF7319 IRF7413 IRF7455 ИРЛ2203Н ixfh36n60q 2SK2333 БУЗ345 IRF1405 2SK2761 BSS89 irfp250n irfp260n P9NB60 2sk2671
сот23 БС170 Резюме: 2SK2671 rfp40n IXFN27N80 IRFL014N irf6348 P3NB60 IRF7305 STP22NE10L BSN304 Текст: Нет доступного текста файла	OCR-сканирование	PDF	БС107 БСС123 БС170 BSS138 БС108 БСН304 BSS89 ИРФД310 ИРФД420 ИРФД210 сот23 BS170 2SK2671 рфп40н IXFN27N80 IRFL014N irf6348 P3NB60 IRF7305 СТП22НЕ10Л
ИРФП460З Резюме: Приложение IRF3205 IRF3205 эквивалент мощности MOSFET IRFP460z irfp4004 IRF3808 эквивалент IRLL014N IRF1405 эквивалент IRFZ44v эквивалент IRF3205 Текст: Нет доступного текста файла	Оригинал	PDF	О-220 IRFP460Z Приложение IRF3205 эквивалент IRF3205 силовой МОП-транзистор IRFP460z irfp4004 Эквивалент IRF3808 ИРЛЛ014N Эквивалент IRF1405 эквивалент irfz44v IRF3205
БУЗ90аф Реферат: hv82 MGF4919G-01 MGF4919G MGF2407A-01 BUZ80AF1 6n60 MGF1302-15 SSP 50N06 2n10l Текст: Нет доступного текста файла	Оригинал	PDF	О-251АА О-247АС О-220АБ ПауэрСО-20 БУЗ90af hv82 МГФ4919Г-01 MGF4919G МГФ2407А-01 БУЗ80АФ1 6н60 МГФ1302-15 ССП 50Н06 2н10л
1997 — IRF1010E Резюме: irf 4110 irfbf30 IRFPF50 irf7333 IRFIZ24N IRF7606 Irf520N IRF7104 эквивалент IRF4905 Текст: Нет доступного текста файла	Оригинал	PDF	ИРЛМЛ2402* ИРЛМЛ2803 ИРЛМЛ6302* ИРЛМЛ5103 ИРЛ3303L ИРЛ3103Л ИРЛ2203НЛ ИРЛ3803L ИРЛЗ24НЛ ИРЛЗ34НЛ IRF1010E ирф 4110 irfbf30 IRFPF50 irf7333 ИРФИЗ24Н IRF7606 IRF520N IRF7104 IRF4905 эквивалент
9137 Резюме: поверхностный монтаж IRFZ44N IRFK3D450 IRLI640G IRFBg30, эквивалентный IRFK4H054 IRFP260, силовые полевые МОП-транзисторы, международный выпрямитель, irf 3250, эквивалентный IRC540 Текст: Нет доступного текста файла	Оригинал	PDF	ОТ-23) ИРЛМЛ2402* ИРЛМЛ2803 ИРЛМЛ5103 ИРЛМЛ6302* IRFK3DC50 ИРФК3Ф150 О-240АА ИРФК3Ф250 ИРФК3Ф350 9137 поверхностный монтаж IRFZ44N ИРФК3Д450 ИРЛИ640G Эквивалент IRFBg30 ИРФК4Х054 IRFP260 hexfet power mosfet международный выпрямитель ирф 3250 Эквивалент IRC540
1997 — ИРГКИ165Ф06 Резюме: IRGDDN600M06 IRFK6H054 IRF7311 IRGNIN075 IRGDDN600K06 IRLI2203N IRLML6302 IRLML5103 IRF7603 Текст: Нет доступного текста файла	Оригинал	PDF	ОТ-23) ИРЛМЛ2402* ИРЛМЛ2803 ИРЛМЛ5103 ИРЛМЛ6302* ИРГКИ165Ф06 ИРГДДН600М06 IRFK6H054 IRF7311 ИРГНИН075 IRGDDN600K06 ИРЛИ2203Н ИРЛМЛ6302 ИРЛМЛ5103 IRF7603
1998 г. — эквивалент IRFBE30 Резюме: irf9640 РУКОВОДСТВО ПО ЗАМЕНЕ IRGKI200F06 IRGP440U замена IRF3205 smd IRGBC20FD2 IRFK3D450 IRFBg30 эквивалент IRGNIN150M06 irc540 Текст: Нет доступного текста файла	Оригинал	PDF	май-97 сен-95 Сентябрь 94 Эквивалент IRFBE30 irf9640 РУКОВОДСТВО ПО ЗАМЕНЕ ИРГКИ200Ф06 Замена IRGP440U IRF3205 смд IRGBC20FD2 ИРФК3Д450 Эквивалент IRFBg30 ИРГНИН150М06 irc540
1999 — ИРФЗ44Г Реферат: IRF840G IRFZ34G IRFBC30G IRF9540G IRF640G IRFBC40G IRFP140 эквивалентный транзистор IRFP140N транзистор 9721 Текст: Нет доступного текста файла	Оригинал	PDF	ИРФИЗ34Н ИРФИЗ44Н ИРФИЗ48Н ИРФИ1010Н ИРФИ520Н ИРФИ530Н ИРФИ1310Н ИРЛИ3705Н ИРЛИЗ24Н ИРЛИЗ44Н ИРФЗ44Г IRF840G ИРФЗ34Г IRFBC30G IRF9540G IRF640G IRFBC40G Эквивалент IRFP140 транзистор IRFP140N транзистор 9721

Предыдущий 1 2 Далее

IRFP064N MOSFET: техническое описание, эквиваленты, схема [FAQ]

Автор: Киникс

Дата: 09.12.2021

Обзор продукта

В семействе мощных полевых МОП-транзисторов IR MOSFET используются проверенные кремниевые процессы, предлагая разработчикам широкий ассортимент устройств для поддержки различных приложений, таких как двигатели постоянного тока, инверторы, импульсные источники питания, освещение, выключатели нагрузки, а также устройства с питанием от аккумуляторов. Устройства доступны в различных корпусах для поверхностного монтажа и сквозных отверстий со стандартными отраслевыми габаритами для простоты проектирования.

В этом блоге будет систематически представлен IRFP064N, включая его функции, распиновку, спецификации, приложения, а также техническое описание IRFP064N и многое другое.

Catalog

Product Overview

IRFP064N Features

IRFP064N Pinout

IRFP064N Equivalents

IRFP064N CAD Models

IRFP064N Circuit Diagram

IRFP064N Package

IRFP064N Specification

IRFP064N Manufacturer

IRFP064N Datasheet

Использование предупреждений

Часто задаваемые вопросы по IRFP064N

IRFP064N Характеристики

Усовершенствованная технология обработки
Сверхнизкое сопротивление во включенном состоянии
Динамический рейтинг dv/dt
Рабочая температура 175°C
Быстрое переключение
Полностью лавинный рейтинг

IRFP064N Распиновка

На следующем рисунке представлена схема разводки IRFP064N.

VDSS = 55 В

RDS(вкл.) = 0,008 Ом

ID = 110 А†

IRFP064N Pinout

IRFP064N Equivalents

You can replace the IRFP064N with the IRFP1405, IRFP2907, IRFP2907Z, IRFP3077, IRFP3206, IRFP3306, IRFP4110, IRFP4310Z, IRFP4368, IRFP4468, IRFP4568.

IRFP064N Модели САПР

Ниже приведены символы IRFP064N, посадочное место и 3D-модель.

IRFP064N Символ

IRFP064N Footprint

IRFP064N 3D MODEL

1.SMIRMP SIRIER 9007.MERI 9007.SHIRI DIDA 9007.SHIRI DIDARINGAIN.
Схема проверки времени переключения
Корпус IRFP064N
На следующей схеме показан корпус IRFP064N.

IRFP064N Упаковка

Спецификация IRFP064N
Атрибут продукта Значение атрибута
Производитель: Инфинеон
Категория продукта: МОП-транзистор
Технология: Си
Способ монтажа: Сквозное отверстие
Упаковка/футляр: ТО-247-3
Полярность транзистора: N-канал
Количество каналов: 1 канал
Vds — Напряжение пробоя сток-исток: 55 В
Id — непрерывный ток стока: 110 А
Rds On — сопротивление сток-исток: 8 мОм
Vgs — Напряжение затвор-исток: — 20 В, + 20 В
Минимальная рабочая температура: — 55 С
Максимальная рабочая температура: + 175 С
Pd — Рассеиваемая мощность: 200 Вт
Режим канала: Улучшение
Марка: Инфинеон / ИК
Конфигурация: Одноместный
Время падения: 70 нс
Высота: 20,7 мм
Длина: 15,87 мм
Тип продукта: МОП-транзистор
Время нарастания: 100 нс
Подкатегория: МОП-транзисторы
Тип транзистора: 1 N-канал
Типичное время задержки выключения: 43 нс
Типичное время задержки включения: 14 нс
Ширина: 5,31 мм
Вес блока: 0,211644 унции

IRFP064N Производитель
Infineon Technologies — ведущий мировой разработчик, производитель и поставщик широкого спектра полупроводников, используемых в различных приложениях микроэлектроники. Ассортимент продуктов Infineon состоит из логических продуктов, включая цифровые, смешанные и аналоговые интегральные схемы, а также дискретные полупроводниковые продукты.

IRFP064N Техническое описание
Вы можете скачать Техническое описание IRFP064N по ссылке, указанной ниже:
IRFP064N Техническое описание

Использование предупреждений
Примечание. Перед заменой в схеме проверьте их параметры и конфигурацию контактов.

Часто задаваемые вопросы IRFP064N
Что такое полевой МОП-транзистор и как он работает?
MOSFET (металл-оксид-полупроводниковый полевой транзистор, произносится как MAWS-feht) — это особый тип полевого транзистора (FET), который работает за счет электронного изменения ширины канала, вдоль которого проходят носители заряда (электроны или отверстие с) поток . Чем шире канал, тем лучше проводит устройство.

Для чего используется МОП-транзистор?
МОП-транзистор, короче говоря, представляет собой полевой транзистор на основе оксида металла и полупроводника , используемый для переключения или усиления напряжения в цепях .

В чем разница между транзистором и мосфетом?
Отличие от только в функции . МОП-транзистор — это тип транзистора, который обычно используется в приложениях типа переключения/усилителя, поскольку они обычно предназначены для использования с более высокой мощностью (так называемые «мощные» транзисторы в основном относятся к типу МОП-транзисторов и транзисторов Дарлингтона).

Какое другое название MOSFET?
Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET), также известный как транзистор металл-оксид-кремний (MOS-транзистор, или MOS), представляет собой тип изолированного полевой транзистор с затвором, который изготавливается контролируемым окислением полупроводника, обычно кремния.

Кто изобрел МОП-транзистор?
Мартин (Джон) М. Аталла. Джон Аталла является одним из изобретателей полевого транзистора металл-оксид-полупроводник (MOSFET), наиболее широко используемого типа интегральной схемы. Родившийся в Порт-Саиде, Египет, Аталла приехал в Соединенные Штаты, чтобы учиться в университете Пердью.

IRF9532 — Toshiba — Техническое описание. Поддержка
Мощные полевые МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDDPPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
2N7000 60 5 0.2 0.4 TO-92 Fairchild
2N7002 60 7.5 0.115 0.2 SOT-23 Fairchild
2SJ377 -60 0.19 -5 POWER MOLD 2SJ377 AToshiba
2SJ378 -60 0.19 -5 TPS 2SJ378 AToshiba
2SJ380 -100 0,21 -12 до 220IS 2SJ380 Atoshiba
2SJ401 -60 0,045 -20 до 220FL/SM 2SJ401 Atoshiba
2SJ402 -60 0,038 -30 до 220FL/SM 2SJ402 ATOSHIBA
2207 2. 207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2.207 2207 2207-307 220 -FL/SM 2SJ402. AToshiba
2SJ412 -100 0,21 -16 TO-220FL/SM 2SJ412 AToshiba
2SJ419 -12 0,082 -4 SOP-8 (одинарный) Sanyo
2SJ420 -12 0,063 -5 SOP-8 (одинарный) Sanyo
2SJ421 -30 0,058 -5 SOP-8 (одинарный) 2SJ438 -60 0,19 -5 до -220IS 2SJ438 Atoshiba
2SJ439 -16 0,2 -5 Силовая форма 2SJ439 Atoshiba
2SJ464 -100 0,09 -18 до 220IS 2SJ464 ATOSHIBA
2SJ412 2220IS 2SJ464 ATOSHIBA
2 220IS.
2SJ468 -30 0,1 -4 SOP-8 (одинарный) TPC8104-H ASanyo
2SJ469 -30 0,075 -5 SOP-8 (одинарный) TPC8104-H ASanyo
2SJ482 -60 0.19 -5 SP 2SJ482 AToshiba
2SJ507 -60 0.7 -1 TO-92MOD 2SJ507 AToshiba
2SJ508 -100 1.9 -1 POWER-MINI 2SJ508 AToshiba
2SJ509 -100 1.9 -1 TO-92MOD 2SJ509 AToshiba
2SJ511 -30 0,45 -2 Power -Mini 2SJ511 Atoshiba
2SJ512 -250 1,25 -5 to -220IS 2SJ512 Atoshiba
2SJ513 -200S 0,5 -9,5 до 2515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515151515. 100 2201515151515151515151515151515151513-20012.10.9.9.512. 2SJ514 AToshiba
2SJ515 -200 0,64 -7 TO-220IS 2SJ515 AToshiba
2SJ516 -250 0.8 -6.5 TO-220IS 2SJ516 AToshiba
2SJ525 -30 0.12 -5 TPS 2SJ525 AToshiba
2SJ537 -50 0.19 -5 TO-92MOD 2SJ537 AToshiba
2SK1119 1000 3.8 4TO-220AB 2SK1119 AToshiba
2SK1120 1000 1,8 8to-3p (n) 2SK1120 Atoshiba
2SK1359 1000 3,8 5to-3p (N) 2SK1359 Atoshiba
2SK1365 1000 1000 7TO-3P (N) IS 2SK1365 ATOSHIBA
2T-3P (N) IS 2SK1365 ATOSHIBA
2T-3P. Атошиба
2СК1930 1000 3,8 4ТО-220ФЛ/СМ 2СК1930 AToshiba
2SK2173 60 0.017 50 TO-3P(N) 2SK2173 AToshiba
2SK2200 100 0.35 3TPS 2SK2200 AToshiba
2SK2201 100 0.35 3POWER MOLD 2SK2201 AToshiba
2SK2229 60 0.16 5TPS 2SK2229 AToshiba
2SK2231 60 0.16 5POWER MOLD 2SK2231 AToshiba
2SK2232 60 0,046 25 TO-220IS 2SK2232 ATOSHIBA
2SK2233 60 0,03 45 до-3P (N) 2SK2233 ATOSIBA
2SK2266 60 0,03 45 до 220FL/SM 2SK2266666666262626262626262626262626262626262626262626262626262662626266262626626626626626626626626666. 3.9.376666666666666626666.3. 2SK2267 Атошиба
2SK2274 700 1.7 5TO-220IS 2SK2274 AToshiba
2SK2311 60 0.046 25 TO-220FL/SM 2SK2311 AToshiba
2SK2312 60 0.017 45 TO-220IS 2SK2312 AToshiba
2SK2313 60 0.011 60 TO-3P(N) 2SK2313 AToshiba
2SK2314 100 0,085 27 TO-220AB 2SK2314 AToshiba
Пересмотрено в 1 квартале 1999 г. — 2 — A: ближайший, B: другой корпус0051 Число (V) (OHM) (A) (W) Замена
2SK2350 200 0,4 8,5 до 220IS 2SK2350 Atoshiba
2SK2376 60 0,017 45 до 220FL/SM 2SK2376 ATOSHIBA
2SK2388881.2381.2381.2381238.23812372376.238.23812381.2381.2381.2381.2381.2381.2381.2381238.2381238.23812376.238123872376.
2SK2382 200 0.18 15 TO-220IS 2SK2382 AToshiba
2SK2385 60 0.03 36 TO-220IS 2SK2385 AToshiba
2SK2389 700 1.7 5TO-220AB 2SK2389 AToshiba
2SK2391 100 0.085 20 TO-220IS 2SK2391 AToshiba
2SK2398 60 0.03 45 TO- 3P(N) 2SK2233 AToshiba
2SK2399 100 0.23 5POWER MOLD 2SK2399 AToshiba
2SK2400 100 0. 23 5TPS 2SK2400 AToshiba
2SK2401 200 0.18 15 TO-220FL/SM 2SK2401 AToshiba
2SK2417 250 0.5 7.5 TO-220IS 2SK2417 AToshiba
2SK2440 20 0.038 6SOP-8( Одиночный) TPC8008 ASANYO
2SK2441 20 0,032 7SOP-8 (Одиночный) TPC8008 ASANYO
2SK2442 30 0,029 7SOP-8 (Одиночный) TPC8006-HSANYO
2SK2445 6018006-HSANYO
2SK2445 6018 50-h ASANYO
2SK2445 6018 50-й. 0,046 30 ТО-220ИС 2SK2466 AToshiba
2SK2493 16 0.1 5POWER MOLD 2SK2493 AToshiba
2SK2507 50 0.046 25 TO-220IS 2SK2507 AToshiba
2SK2508 250 0.25 13 TO-220IS 2SK2508 AToshiba
2SK2542 500 0.85 8TO-220AB 2SK2542 AToshiba
2SK2543 500 0.85 8TO-220IS 2SK2543 AToshiba
2SK2544 600 1.25 6TO-220AB 2SK2544 AToshiba
2SK2545 600 1.25 6TO-220IS 2SK2545 AToshiba
2SK2549 16 0.29 2POWER-MINI 2SK2549 AToshiba
2SK2550 50 0.03 45 TO-3P(N) 2SK2550 AToshiba
2SK2551 50 0.011 50 TO-3P(N) 2SK2551 AToshiba
2SK2556 30 0. 04 6SOP-8(Single) TPC8006-H ASanyo
2SK2557 30 0.037 7SOP-8(Single) TPC8006-H ASanyo
2SK2598 250 0.25 13 TO-220FL/SM 2SK2598 Atoshiba
2SK2599 500 3 2 TPS 2SK2599 Atoshiba
2SK2600 500 0,85 8TO-3P (N)-2SK2600 ATOSHIBA
2SK2601500 1SK2600 ATOSHIBA
2SK2601 500 1-й. -3P(N) 2SK2602 AToshiba
2SK2603 800 3,6 3TO-220AB 2SK2603 AToshiba
2SK2604 800 2,2 5TO-3P (N) 2SK2604 ATOSHIBA
2SK2605 800 2,2 5 TO-220IS 2SK2605 Atoshiba
2SK2606 800 1.2 8.5 TO-3P (N) ISK2666.9.9.92.900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2900 2.900 2.900 2900 2.900 2.900 2.900 2.900 2.900 2.900 2900 2.900 2.900 2.900 2.900 2800 2800 2800 28. 8.5.8. AToshiba
2SK2608 900 4.3 3TO-220AB 2SK2608 AToshiba
2SK2610 900 2.5 5TO-3P(N) 2SK2610 AToshiba
2SK2611 900 1.4 9TO-3P(N) 2SK2611 AToshiba
2SK2613 1000 1.7 8TO-3P(N) 2SK2613 AToshiba
2SK2614 50 0,046 20 DP 2SK2614 AToshiba
2SK2615 60 0. 37 2POWER-MINI 2SK2615 AToshiba
2SK2637 20 0.025 8SOP-8(Single) TPC8008 ASanyo
2SK2661 500 1.5 5TO-220AB 2SK2661 AToshiba
2SK2662 500 1.5 5TO-220IS 2SK2662 AToshiba
2SK2679 400 1.2 5.5 TO -220IS 2SK2679 AToshiba
2SK2698 500 0,4 15 TO-3P(N) 2SK2698 AToshiba
Пересмотрено в 1 квартале ’99 — 3 — A: ближайший, B: другой корпус IDPDPПакет Toshiba Note Vender
Номер (V) (OHM) (a) (W) Замена
2SK2699 600 0,65 12 TO-3P (N) 2SK2699 ATOSHIBA
2SK2700 900 4.3 3TO-220IS 2SK2700 ATOSHIBA
2SK277S217S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S220S 2220S 2220IS 2.
2SK2718 900 6.4 2.5 TO-220IS 2SK2718 AToshiba
2SK2719 900 4.3 3TO-3P(N) 2SK2719 AToshiba
2SK2733 900 9 1 TO-220AB 2SK2733 AToshiba
2SK2741 60 0.16 5SP 2SK2741 AToshiba
2SK2742 100 0.35 3SP 2SK2742 AToshiba
2SK2744 50 0,02 45 ТО-3П(Н) 2SK2744 AToshiba
2SK2745 50 0,0095 50 TO-3P (N) 2SK2745 Atoshiba
2SK2746 800 1,7 7T-3P (N) 2SK2746 Atoshiba
2SK2749 900 2 77. 2SK2750 AToshiba
2SK2776 500 0.85 8TO-220FL/SM 2SK2776 AToshiba
2SK2777 600 1.25 6TO-220FL/SM 2SK2777 AToshiba
2SK2782 60 0.055 20 DP 2SK2782 AToshiba
2SK2789 100 0.085 27 TO-220FL/SM 2SK2789 AToshiba
2SK2835 200 0,8 5TPS 2SK2835 AToshiba
2SK2836 600 9 1 SP 2SK2836 AToshiba
2SK2837 500 0.27 20 TO-3P(N) 2SK2837 AToshiba
2SK2838 400 1.2 5.5 TO-220FL/SM 2SK2838 AToshiba
2SK2839 30 0.04 10 SP 2SK2839 AToshiba
2SK2840 250 1 4.5 TO-220IS 2SK2840 AToshiba
2SK2841 400 0.55 10 TO-220AB 2SK2841 AToshiba
2SK2842 500 0.52 12 TO-220IS 2SK2842 AToshiba
2SK2843 600 0.75 10 TO-220IS 2SK2843 AToshiba
2SK2844 30 0.02 35 TO-220AB 2SK2844 AToshiba
2SK2845 900 9 1 DP 2SK2845 AToshiba
2SK2846 600 5 2 TPS 2SK2846 AToshiba
2SK2847 900 1.4 8TO-3P(N)IS 2SK2847 AToshiba
2SK2859 100 0.4 2SOP-8(Single) Sanyo
2SK2862 500 3 2 TO-220IS 2SK2862 AToshiba
2SK2865 600 5 2 POWER MOLD 2SK2865 AToshiba
2SK2866 600 0. 75 10 TO-220AB 2SK2866 AToshiba
2SK2882 150 0.12 18 TO-220IS 2SK2882 AToshiba
2SK2883 800 3.6 3TO-220FL/SM 2SK2883 AToshiba
2SK2884 800 2.2 5TO-220FL/SM 2SK2884 AToshiba
2SK2886 50 0.02 45 TO-220IS 2SK2886 AToshiba
2SK2889 600 0.75 10 TO-220FL/SM 2SK2889 AToshiba
2SK2914 250 0.5 8.5 TO-220AB 2SK2914 AToshiba
2SK2915 600 0.4 16 TO-3P(N) 2SK2915 AToshiba
2SK2916 500 0.4 14 TO-3P(N)IS 2SK2916 AToshiba
2SK2917 500 0.27 18 TO-3P(N)IS 2SK2917 AToshiba
2SK2920 200 0.8 5POWER MOLD 2SK2920 AToshiba
2SK2949 400 0,55 10 ТО-220ФЛ/СМ 2SK2949 AToshiba
2SK2952 400 0.55 8.5 TO-220IS 2SK2952 AToshiba
2SK2953 600 0.4 15 TO-3P(N)IS 2SK2953 AToshiba
2SK2961 60 0.27 2TO-92MOD 2SK2961 AToshiba
2SK2962 100 0.7 1TO-92MOD 2SK2962 AToshiba
2SK2963 100 0,7 1POWER-MINI 2SK2963 AToshiba
Пересмотрено в 1 квартале 1999 г. — 4 — A: ближайший, B: другой корпус0053
Number (V) (ohm) (A) (W) Replacement
2SK2964 30 0. 17 2POWER-MINI 2SK2964 AToshiba
2SK2965 200 0.26 11 TO-220IS 2SK2965 AToshiba
2SK2966 250 0.32 10 TO-220IS 2SK2966 AToshiba
2SK2967 250 0,07 30 TO-3P (N) 2SK2967 Atoshiba
2SK2968 900 1,25 10 TO-3P (N) 2SK2968 ATOSHIBA
2SK2985 6058 45 TO-250S 2SK2985 ATOS HIP2985 6058 45 TO-250S 2985 ATOS HIB2985 6058 45 45 TO220IS 2SK2985 ATOS HIP2985 6058 45 45.
2SK2987 60 0,0058 70 ТО-3П(Н) 2SK2987 AToshiba
2SK2989 50 0.15 5TO-92MOD 2SK2989 AToshiba
2SK2991 500 1.5 5TO-220FL/SM 2SK2991 AToshiba
2SK2992 200 3.5 1POWER-MINI 2SK2992 AToshiba
2SK2993 250 0.11 20 TO-220FL/SM 2SK2993 AToshiba
2SK2995 250 0.07 30 TO-3P(N)IS 2SK2995 AToshiba
2SK2996 600 1 10 TO-220IS 2SK2996 AToshiba
2SK2997 800 8 1.5 DP 2SK2997 AToshiba
2SK2998 500 18 0.5 TO-92MOD 2SK2998 AToshiba
2SK3017 900 1.25 8TO- 3P(N)IS 2SK3017 AToshiba
2SK3051 60 0.03 45 TO-220FL/SM 2SK2266 AToshiba
2SK3067 600 5 2 TO-220IS 2SK3067 AToshiba
2SK3068 500 0. 52 12 TO-220FL/SM 2SK3068 AToshiba
2SK3085 600 2.2 3.5 TO-220AB 2SK3085 AToshiba
2SK3088 900 4.3 3TO-220FL/SM 2SK3088 AToshiba
2SK3089 30 0.03 40 TO-220FL/SM 2SK3089 AToshiba
2SK3090 30 0.02 45 TO-220FL/SM 2SK3090 AToshiba
2SK3117 500 0.27 20 TO-3P(SM) 2SK3117 AToshiba
2SK3125 30 0,007 60 ТО-3П(СМ) 2SK3125 AToshiba
2SK3126 450 0.65 10 TO-220IS 2SK3126 AToshiba
2SK3127 30 0.011 45 TO-220FL/SM 2SK3127 AToshiba
2SK3128 30 0.011 60 TO-3P(N) 2SK3128 AToshiba
2SK3176 200 0.052 30 TO-3P(N) 2SK3176 Atoshiba
BS107 200 26 0,13 TO-92 Siemens
BS170 60 5 0,5 0,83 TO-92 FAIRCHILD
BS170 60 5 0,3 до-92 SIEMENS
BS270 2 0,4 0,115.9125.9125.9125.9125.9125.9125.915.915.915.915.915.915.915.915.915.915.915.915.10.915. SOP-8 (одиночный) TPC8004 ASiemens
BSO615N 60 0,15 2,6 SOP-8 (одиночный) Siemens
BSO615NV 60 0.12 3.1 SOP-8(Single) Siemens
BSP123 100 6. 00 0.38 1.7 SOT223 Siemens
BSP125 600 45.00 0.11 1.5 SOT223 2SK2836 ASiemens
BSP129 240 20.00 0.19 1.5 SOT223 2SK2836 ASiemens
BSP135 600 60.00 0.1 1.5 SOT223 2SK2836 ASiemens
BSP149 200 3.50 0.44 1.5 SOT223 Siemens
BSP17 50 0.10 2.9 1.5 SOT223 2SK2741 ASiemens
BSP170 -60 0.35 1.7 SOT-223 2SJ482 ASiemens
BSP171 -60 0.35 1.7 1.5 SOT223 2SJ482 ASiemens
BSP295 50 0.30 1.7 1.5 SOT223 2SK2741 ASiemens
BSP296 100 0.80 11.5 SOT223 2SK2742 ASiemens
BSP297 200 2.00 0.6 1.5 SOT223 Siemens
BSP298 400 3.00 0.45 1.5 SOT223 Siemens
BSP299 500 4.00 0.4 1.5 SOT223 Siemens
Revised 1Q ’99 — 5 — A: Ближайший, B: Другой корпус
Перекрестная ссылка силовых МОП-транзисторов Буквенно-цифровой код
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
BSP300 800 20 0.19 SOT-223 Siemens
BSP315 -50 0.80 11.5 SOT223 Siemens
BSP316 -100 2. 20 0.6 1.5 SOT223 2SJ508 BSiemens
BSP317 -200 6.00 0.34 1.5 SOT223 Siemens
BSP318 60 0.15 2.4 1.5 SOT223 2SK2741 ASiemens
BSP318S 60 0.15 2.6 SOT-223 2SK2741 ASiemens
BSP319 50 0.07 3.8 1.5 SOT223 2SK2741 ASiemens
BSP320S 60 0.12 2.9 SOT-223 2SK2741 ASiemens
BSP324 400 25.00 0.16 1.5 SOT223 2SK2836 ASiemens
BSP372 100 0.30 1.7 1.8 SOT223 2SK2742 ASiemens
BSP373 100 0.30 1.7 1.8 SOT223 2SK2742 ASiemens
BSP88 240 8 0.32 SOT-223 2SK2836 ASiemens
BSP89 240 6 0.36 SOT-223 2SK2836 ASiemens
BSP92 -240 20 0.2 SOT -223 Siemens
BSS100 100 6 0.22 0.63 TO-92 Fairchild
BSS100 100 6 0.22 TO-92 Siemens
BSS101 240 16 0.13 TO-92 Siemens
BSS110 -50 10 -0.17 0.63 TO-92 Fairchild
BSS110 -50 10 0,1 ТО-92 Siemens
BSS119 100 6 0,17 SOT-23 SIEMENS
BSS123 100 6 0,17 0,36 SOT-23 FAIRCHILD
BSS123 100 6 0,17 SOT-23 SIEMENS
BSS124 400 28 0,17 SOT-23
BSS124 400 28 0,17 0,17 0,12 до
BSS124 400 28 0,17 0,17 0,17 0,17 0,17 0,17 0,17. -92 Siemens
BSS129 240 20 0,15 TO-92 SIEMENS
BSS131 240 16 0,1 SOT-23 SIEMENS
BSS135 600 60 0,08 до-92 SIEMENS
BSS138 50.5.5.5.5.50.108 0,208 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08 0,08. SOT-23 Сименс
BSS139250 100 0,04 SOT-23 SIEMENS
BSS145 65 3,5 0,22 SOT-23 SIEMENS
BSS149 200 3,5 0,35 TO-92 SIEMENS
BSS159 50 8 0,16 SOT-23 SIEMENS
BSS159 50 8 0,16 SOT-23 SIEMENS
BSS159 50 8 0,16 SOT-23
BSS159 50 8 0,16 SOT-23
BSS159 50 80,16 SOT-23
. -240 20,00 0,15 1SOT89 SIEMENS
BSS229 250 100 0,07 TO-92 SIEMENS
BSS284 -50 10 0,13 SOT-23 SIEMENS
BSS295 50 0,3 1.4 TO-92 SIEMENS
BSS295 50 0,3 1.4 TO-92 SIEMENS
BSS295 50 0,3 1.4 TO-92
BSS295 50 0,3 1.4 200 2 0,48 ТО-92 Сименс
BSS7728 60 7.5 0.15 SOT-23 Siemens
BSS84 -50 10 -0.13 0.36 SOT-23 Fairchild
BSS84 -50 10 0. 13 SOT-23 Siemens
BSS87 240 6.00 0.29 1SOT89 Siemens
BSS92 -240 20 0.1 TO- 92 Siemens
BSS98 50 3.5 0.3 TO-92 Siemens
BUK444-200A 200 0.4 5.3 25 TO-220IS 2SK2350 APhilips
BUK444-200B 200 0.5 4.7 25 TO-220IS 2SK2350 APhilips
BUK444-800A 800 6 1.4 30 TO -220ИС 2SK2603 BPhilips
БУК444-800Б 800 8 1,2 30 ТО-220ИС 2СК2997 BPhilips
Пересмотрено в 1 квартале 1999 г. — 6 — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (W) Замена
BUK445-200A 200 0,23 7,6 30 TO-220IS 2SK2382 APHILIPS
BUK445-200B 200 0,28 7 30 TO-220IS 2SK2965 APHILIPS
946-1000B 1,5 1,5 30. 800A 800 3 2 30 TO-220IS 2SK2603 BPhilips
BUK446-800B 800 4 1,7 30 TO-220IS 2SK2603 BPHILIPS
BUK452-100A 100 0,25 11 60 TO220AB 2SK2399 BPHILIPS
BUK452-100B 100 0.3 10 60.10AB.
BUK452-60B 60 0.15 14 60 TO220AB 2SK2231 BPhilips
BUK453-100A 100 0.16 14 75 TO220AB 2SK2314 APhilips
BUK453-100B 100 0.2 13 75 TO220AB 2SK2399 BPhilips
BUK453-60A 60 0.08 22 75 TO220AB 2SK2232 BPhilips
BUK453-60B 60 0.1 20 75 TO220AB 2SK2232 BPhilips
BUK454-200A 200 0.4 9.2 90 TO220AB YTA630 APhilips
BUK454-200B 200 0.5 8.2 90 TO220AB YTA630 APhilips
BUK454-60H 60 0.038 41 125 TO220AB 2SK2385 BPhilips
BUK454-800A 800 6 2.4 100 TO220AB 2SK2603 APhilips
BUK454-800B 800 8 2 100 TO220AB 2SK2997 BPhilips
BUK455-100A 100 0.08 26 125 TO220AB 2SK2314 APhilips
BUK455-100B 100 0.1 23 125 TO220AB 2SK2314 APhilips
BUK455-200A 200 0.23 14 125 TO220AB YTA640 APhilips
BUK455-200B 200 0.28 13 125 TO220AB 2SK2965 BPhilips
BUK455-60A 60 0.038 41 125 TO220AB 2SK2385 BPhilips
BUK455-60B 60 0.045 38 125 TO220AB 2SK2232 BPhilips
BUK455-60H 60 0. 03 43 125 TO220AB 2SK2385 BPhilips
BUK456-1000B 1000 5 3.1 125 TO220AB 2SK1119 APhilips
BUK456-100A 100 0.057 34 150 TO220AB 2SK2466 BPhilips
BUK456-100B 100 0.065 32 150 TO220AB 2SK2314 APhilips
BUK456-200A 200 0.16 19 150 TO220AB YTA640 APhilips
BUK456-200B 200 0.2 17 150 TO220AB YTA640 APhilips
BUK456-60A 60 0.028 52 150 TO220AB 2SK2385 BPhilips
BUK456-60B 60 0.03 51 150 TO220AB 2SK2385 BPhilips
BUK456-60H 60 0.02 60 150 TO220AB 2SK2312 BPhilips
BUK456-800A 800 3 4 125 TO220AB 2SK2603 APhilips
BUK456-800B 800 4 3.5 125 TO220AB 2SK2603 APhilips
BUK462-100A 100 0.25 11 60 D2PAK 2SK2399 BPhilips
BUK462-60A 60 0.13 15 60 D2PAK 2SK2231 BPhilips
BUK463-100A 100 0.16 14 75 D2PAK 2SK2789 APhilips
BUK463-60A 60 0.08 22 75 D2PAK 2SK2311 APhilips
BUK464-200A 200 0.4 9.2 90 D2PAK 2SK2401 APhilips
BUK464-60H 60 0.038 41 125 D2PAK 2SK2266 APhilips
BUK465-100A 100 0. 08 26 125 D2PAK 2SK2789 APhilips
BUK465-200A 200 0.23 14 125 D2PAK 2SK2401 APhilips
BUK465-60A 60 0.038 41 125 D2PAK 2SK2266 APhilips
BUK465-60H 60 0.03 43 125 D2PAK 2SK2266 APhilips
BUK466-100A 100 0.057 34 150 D2PAK 2SK2466 BPhilips
BUK466-200A 200 0.16 19 150 D2PAK 2SK2401 APhilips
BUK466-60A 60 0.028 52 150 D2PAK 2SK2266 APhilips
BUK466-60H 60 0,02 60 150 D2PAK 2SK2376 APHILIPS
BUK472-100A 100 0,25 6,6 22 TO-220IS 2SK2399 BPHILIPS
Пересмотренный 1Q ’99-7-A: Самый ближайший, B: различные пакеты
.0053
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
BUK472-100B 100 0,3 6,1 22 TO-220IS Philips
BUK472-602A 3 60 TO-220IS 2SK2231 BPHILIPS
BUK472-60B 60 0,15 9,2 22 до 220 -60А 60 0,08 13 25 ТО-220ИС 2SK2232 APhilips
БУК473-60Б 60 0,1 12 25 ТО-220ИС 2SK2232 APhilips
BUK474-200A 200 0,4 5,3 25 TO-220IS 2SK2350 APHILIPS
BUK474-200B 200 0,5 4,7 25 TO-220IS 2SK2350 APHILIPS
BUK474-60H 60 0,038 21 30 TO-22053585855555855555855855555858555538555385553855538555385553855538555385538555385538853885385538н. 30-220IS 2SK2391 APHILIPS
BUK475-100B 100 0,1 12 30 TO-220IS 2SK2391 APHILIPS
BUK475-200A 200 0,23 7,6 30 до 220IS 2SK2382 APHILIPS
BUK475-200B23882 APHILIPS
BUK475-200BIL 200B23882
BUK475-200-200B23882
BUK475-200-200B23882
BUK475-200-200B23882
7.6 БУК475-60А 60 0,038 21 30 ТО-220ИС 2SK2385 APhilips
BUK475-60B 60 0.045 20 30 TO-220IS 2SK2232 APhilips
BUK475-60H 60 0.03 22.5 30 TO-220IS 2SK2385 APhilips
BUK481-100A 100 0.8 11.5 SOT223 2SK2742 APhilips
BUK481-60A 60 0.35 1.6 1.5 SOT223 2SK2741 APhilips
BUK482-100A 100 0.28 1.8 1.8 SOT223 2SK2742 APhilips
BUK482-200A 200 0.9 28.3 SOT223 Philips
BUK482-60A 60 0.13 2.5 1.7 SOT223 2SK2741 APhilips
BUK483-60A 60 0.1 3.2 1.8 SOT223 Philips
BUK542-100A 100 0.28 6.3 22 TO-220IS 2SK2399 BPhilips
BUK542-100B 100 0.35 5.6 22 TO-220IS Philips
BUK542-60A 60 0.15 9.2 22 TO-220IS 2SK2231 BPhilips
BUK542-60B 60 0. 18 8.4 22 TO -220IS 2SK2231 BPHILIPS
BUK543-100A 100 0,18 8,3 25 TO-220 60Б 60 0,1 12 25 ТО-220ИС 2SK2232 APhilips
BUK545-100A 100 0.085 13 30 TO-220IS 2SK2391 APhilips
BUK545-100B 100 0.11 12 30 TO-220IS 2SK2391 APhilips
BUK545-200A 200 0.23 7.6 30 TO-220IS 2SK2382 APhilips
BUK545-200B 200 0.28 7 30-220IS 2SK2965 APHILIPS
BUK545-60A 60 0,042 20 30 TO-220 БУК552-100А 100 0,28 10 60 ТО220АБ 2СК2399 BPhilips
BUK552-100B 100 0.35 8.5 60 TO220AB Philips
BUK552-60A 60 0.15 14 60 TO220AB 2SK2231 BPhilips
BUK552-60B 60 0.18 13 60 TO220AB 2SK2231 BPhilips
BUK553-100A 100 0.18 13 75 TO220AB 2SK2314 APhilips
BUK553-100B 100 0,22 12 75 TO220AB 2SK2399 BPHILIPS
BUK553-48C 48 0,085 21 75 TO220AB PHILIPS
BUK553-60A 6085 21 75 TO220AB 2SK2232153-60A 6085 21 75 TO220AB 2SK22322153-60A 6085 21 75 TO220AB 2SK22322153-60A 6085 21 75 TO220AB 2SK2232 BPHIL.0053
BUK554-200A 200 0. 4 9.2 90 TO220AB YTA630 APhilips
BUK554-200B 200 0.5 8.2 90 TO220AB YTA630 APhilips
BUK554-60H 60 0.042 39 125 TO220AB 2SK2232 BPhilips
Revised 1Q ’99 — 8 — A:Nearest, B :Другая упаковка
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
BUK555-100A 100 0,085 22AB 12
BUK555-100B 100 0.11 22 125 TO220AB 2SK2314 APhilips
BUK555-200A 200 0.23 14 125 TO220AB YTA640 APhilips
BUK555-200B 200 0.28 13 125 TO220AB 2SK2965 BPhilips
BUK555-60A 60 0.042 39 125 TO220AB 2SK2232 BPhilips
BUK555-60B 60 0.055 35 125 TO220AB 2SK2232 BPhilips
BUK555-60H 60 0.038 41 125 TO220AB 2SK2385 BPhilips
BUK556-60A 60 0.026 50 150 TO220AB 2SK2385 BPhilips
BUK556-60H 60 0.022 60 150 TO220AB 2SK2312 BPhilips
BUK562-100A 100 0.28 10 60 D2PAK 2SK2399 BPhilips
BUK-562A 60 0. 15 14 60 D2PAK 2SK2231 BPhilips
BUK563-100A 100 0.18 13 75 D2PAK 2SK2789 APhilips
BUK563-48C 48 0.085 21 75 D2PAK Philips
BUK563 -60A 60 0.085 21 75 D2PAK 2SK2311 APhilips
BUK564-200A 200 0.4 9.2 90 D2PAK 2SK2401 APhilips
BUK564-60H 60 0.042 39 125 D2PAK 2SK2311 APhilips
BUK565-100A 100 0.085 14 30 D2PAK 2SK2789 APhilips
BUK565-200A 200 0,23 14 125 D2PAK 2SK2401 APhilips
BUK565-60A 60 0.042 39 125 D2PAK 2SK2311 APhilips
BUK565-60H 60 0.038 41 125 D2PAK 2SK2266 APhilips
BUK566-60A 60 0.026 50 150 D2PAK 2SK2266 APhilips
BUK566-60H 60 0.022 60 150 D2PAK 2SK2376 APhilips
BUK573-48C 48 0.085 13 50 TO-220IS Philips
BUK574-60H 60 0.042 20 30 TO-220IS 2SK2232 APhilips
BUK581-100A 100 0.9 0.9 1.5 SOT223 Philips
BUK581-60A 60 0.4 1.5 1.5 SOT223 2SK2741 APhilips
БУК582-100А 100 0,31 1,7 1,8 SOT223 2SK2742 APhilips
BUK582-60A 60 0. 15 2.7 1.7 SOT223 2SK2741 APhilips
BUK583-60A 60 0.1 3.2 1.8 SOT223 Philips
BUK7508-55 55 0.008 75 187 TO220AB 2SK2985 BPhilips
BUK7514-55 55 0.014 68 142 TO220AB 2SK2312 BPhilips
BUK7518 -55 55 0.018 57 125 TO220AB 2SK2312 BPhilips
BUK7520-55 55 0.02 52 115 TO220AB 2SK2312 BPhilips
BUK7524-55 55 0.024 45 103 TO220AB 2SK2385 BPhilips
BUK7530-55 55 0.03 30 75 TO220AB 2SK2385 BPhilips
BUK7540-55 55 0.04 10.7 8.3 SOT223 Philips
BUK7570-55 55 0.07 19 60 TO220AB 2SK2232 BPhilips
BUK7608-55 55 0.008 75 187 D2PAK 2SK2986 APhilips
BUK7614-55 55 0.014 68 142 D2PAK 2SK2376 APhilips
BUK7618 -55 55 0.018 57 125 D2PAK 2SK2376 APhilips
BUK7620-55 55 0.02 52 115 D2PAK 2SK2376 APhilips
BUK7624-55 55 0.024 45 103 D2PAK 2SK2266 APhilips
BUK7630-55 55 0.03 30 75 D2PAK 2SK2266 APhilips
BUK7670-55 55 0.07 19 60 D2PAK 2SK2311 APhilips
BUK78150-55 55 0. 15 5.5 8.3 SOT223 2SK2741 APhilips
BUK7880-55 55 0.08 7.5 8.3 SOT223 Philips
BUK9508-55 55 0.008 75 187 TO220AB 2SK2985 BPhilips
BUK9514- 55 55 0,014 68 142 TO220AB 2SK2312 BPHILIPS
BUK9518-55 55 0,018 57 125 TO220AB 2SK2312 BPHILIPS
BUK9520-55 55 0,02 52 115 TO220AB 2SK2312 BPHILIPS
BPHILIPS
.100.
Power MOSFETs Cross Reference Alphanumerically
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
BUK9524-55 55 0.024 45 103 TO220AB 2SK2385 BPhilips
BUK9530- 55 55 0.03 30 75 TO220AB 2SK2385 BPhilips
BUK9570-55 55 0.07 19 60 TO220AB 2SK2232 BPhilips
BUK9608-55 55 0.008 75 187 D2PAK 2SK2986 APhilips
BUK9614-55 55 0.014 68 142 D2PAK 2SK2376 APhilips
BUK9618-55 55 0.018 57 125 D2PAK 2SK2376 APhilips
BUK9620-55 55 0.02 52 115 D2PAK 2SK2376 APhilips
BUK9624-55 55 0.024 45 103 D2PAK 2SK2266 APhilips
BUK9630-55 55 0. 03 30 75 D2PAK 2SK2266 APhilips
BUK9670- 55 55 0.07 19 60 D2PAK 2SK2311 APhilips
BUK
-55 55 0.15 5.5 8.3 SOT223 2SK2741 APhilips
BUK9840-55 55 0.04 10.7 8.3 SOT223 Philips
BUK9880-55 55 0.08 7.5 8.3 SOT223 Philips
BUZ10 50 0.07 23 75 TO -220AB 2SK2507 BСименс
BUZ100 50 0.018 58 TO-220AB 2SK2886 BSiemens
BUZ100L 50 0.018 60 TO-220AB 2SK2886 BSiemens
BUZ100S 55 0.015 77 TO-220AB 2SK2312 BSiemens
BUZ100SL 55 0.018 70 TO-220AB 2SK2312 BSiemens
BUZ101 50 0.06 25 100 TO-220AB 2SK2507 BSiemens
BUZ101L 50 0.06 29 TO-220AB 2SK2507 BSiemens
BUZ101S 55 0.06 23 TO-220AB 2SK2232 BSiemens
BUZ101SL 55 0.07 21 TO-220AB 2SK2232 BSiemens
BUZ102 50 0.023 42 180 TO-220AB 2SK2886 BСименс
BUZ102AL 50 0.028 42 TO-220AB 2SK2886 BSiemens
BUZ102S 55 0.023 52 TO-220AB 2SK2312 BSiemens
BUZ102SL 55 0.028 47 TO-220AB 2SK2385 BSiemens
BUZ103 50 0. 04 40 120 TO-220AB 2SK2385 BSiemens
BUZ103AL 50 0.05 35 TO-220AB 2SK2507 BSiemens
BUZ103S 55 0.04 31 TO-220AB 2SK2232 BSiemens
BUZ103SL 55 0.05 28 TO-220AB 2SK2232 BSiemens
BUZ104 50 0.1 17.5 60 TO-220AB 2SK2507 BSiemens
BUZ104L 50 0.1 17.5 TO-220AB 2SK2507 BСименс
BUZ104S 55 0.1 14 TO-220AB 2SK2232 BSiemens
BUZ104SL 55 0.12 12.8 TO-220AB 2SK2232 BSiemens
BUZ10L 50 0.07 23 75 TO-220AB 2SK2507 BSiemens
BUZ10S2 60 0.07 23 75 TO-220AB 2SK2232 BSiemens
BUZ11 50 0.04 30 75 TO-220AB 2SK2507 BSiemens
BUZ110S 55 0.012 80 TO-220AB Siemens
BUZ110SL 55 0.015 80 TO-220AB 2SK2312 BSiemens
BUZ111S 55 0.008 80 TO-220AB 2SK2985 BSiemens
BUZ111SL 55 0.01 80 TO-220AB Siemens
BUZ11A 50 0.055 26 75 TO-220AB 2SK2507 BSiemens
BUZ11AL 50 0.055 26 75 TO-220AB 2SK2507 BSiemens
BUZ11FI 50 0.04 21 40 TO-220IS 2SK2385 AST
BUZ11S2 60 0.04 30 75 TO-220AB 2SK2385 BSiemens
BUZ12 50 0,028 42 125 TO-220AB 2SK2886 BSIEMENS
BUZ12A 50 0,035 42 125 TO-220AB 2SK2886 BSIEMENS
BUZ12AL 50 0,035 42 125 TO-258866 BSIEMENS
5 42 125 TO-258866 BSIEMENS
5 42 125 TO-258866 BSIEMENS 42 125 TO-258866 BRSIEMENS 42 1255 TO-2588660 42 125 1255. БУЗ172 -100 0,6 -5,5 40 ТО-220АБ Сименс
Пересмотрено в 1 квартале 2099 г. — 10 г. — A: ближайший, B: другой корпус
Мощные МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт ) Replacement
BUZ173 -200 1.5 -3 40 TO-220AB 2SJ407 BSiemens
BUZ20 100 0.2 13.5 75 TO-220AB 2SK2399 BSiemens
BUZ205 400 1 6 75 TO-220AB 2SK2679 BSiemens
BUZ21 100 0.085 21 75 TO-220AB 2SK2314 ASiemens
BUZ215 500 1,5 5,1 75 TO-220AB 2SK2661 ASiemens
BUZ21L 100 0.085 21 75 TO-220AB 2SK2314 ASiemens
BUZ22 100 0.055 34 125 TO-220AB 2SK2466 BSiemens
BUZ255 250 0.24 13 95 TO-220AB 2SK2508 BSiemens
BUZ271 -50 0.15 -22 40 TO-220AB 2SJ464 BSiemens
BUZ272 -100 0.3 -15 40 TO-220AB 2SJ380 BSiemens
BUZ305 800 1 7.5 150 TO-218 2SK2607 ASiemens
BUZ307 800 3 3 75 TO-218 2SK2603 BSiemens
BUZ308 800 4 2. 6 75 TO-218 2SK2603 BSiemens
BUZ30A 200 0,13 21 125 TO-220AB YTA640 ASiemens
BUZ31 200 0.2 13.5 75 TO-220AB YTA640 ASiemens
BUZ310 1000 5 2.5 75 TO-218 2SK1359 ASiemens
BUZ311 1000 6 2.3 75 TO-218 2SK1359 ASiemens
BUZ312 1000 1.5 6 150 TO-218 2SK2613 ASiemens
BUZ31L 200 0.2 13.5 75 TO-220AB YTA640 ASiemens
BUZ32 200 0.4 9.5 75 TO-220AB YTA630 ASiemens
BUZ323 400 0.3 15 170 TO-218 2SK2837 ASiemens
BUZ325 400 0.35 12.5 125 TO-218 2SK2698 ASiemens
BUZ326 400 0,5 10,5 125 ТО-218 2SK2841 BСименс
BUZ330 500 0.6 9.5 125 TO-218 2SK2842 BSiemens
BUZ331 500 0.8 8 125 TO-218 2SK2601 ASiemens
BUZ332 600 0.8 8.5 150 TO-218 2SK2699 ASiemens
BUZ332A 600 0.9 8 150 TO-218 2SK2699 ASiemens
BUZ333 500 0.4 13.5 170 TO-218 2SK2698 ASiemens
BUZ334 600 0.5 12 180 TO-218 2SK2915 ASiemens
BUZ338 500 0.4 13.5 TO-218 2SK2698 ASiemens
BUZ339 500 0. 5 11.5 170 TO-218 2SK2698 ASiemens
BUZ341 200 0.07 33 170 ТО-218 2SK3176 ASiemens
BUZ342 50 0.01 60 400 TO-218 2SK2551 ASiemens
BUZ344 100 0.035 46 170 TO-218 2SK1381 ASiemens
BUZ345 100 0.045 41 150 TO-218 2SK2466 BSiemens
BUZ346 50 0.018 58 125 TO-218 2SK2744 ASiemens
BUZ346S2 60 0.018 58 170 TO-218 2SK2173 ASiemens
BUZ347 50 0.03 45 125 TO-218 2SK2550 ASiemens
BUZ349 100 0.06 32 125 TO-218 2SK2466 BSiemens
BUZ350 200 0.12 22 125 TO-218 2SK2382 BSiemens
BUZ351 400 0,4 11,5 ТО-218 2СК2698 Aharris
BUZ355 800 1,5 6 125 TO-218 2SK2746 ASIEMENS
BUZ356 800 2 5 125 TO-218 2SK2604 ASIEMENS
BUZ357 1000 2 5 125 TO-218 2SK1120.115111111111111111111111111111111111111111111111111111111111111EN15115115115111111111111111111111111111111111111111111111111111111.
BUZ380 1000 2 5.5 125 TO-218 2SK1120 ASiemens
BUZ382 400 0.4 12.5 125 TO-218 2SK2698 ASiemens
BUZ384 500 0. 6 10.5 125 TO-218 2SK2842 BSiemens
BUZ385 500 0.8 9 125 TO-218 2SK2601 ASiemens
BUZ40B 500 0,8 8 150 TO-220AB 2SK2542 ASiemens
Пересмотрено в 1 квартале 1999 г. — 11 г. — A: Ближайший, B: Другой корпус
Перекрестная ссылка силовых МОП-транзисторов в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт Замена
BUZ41A 500 1,5 4,5 75 TO-220AB 2SK26661 ASIEMENS
BUZ42 500 2 4 75 TO-220AB 2SK2661 ASIEMENS
BUZ50A 1000 5 2,5 75 TO-25.
BUZ50C 1000 6 2,3 75 ТО-220АБ 2SK1119ASiemens
BUZ51 1000 4 3.4 125 TO-220AB 2SK1119 ASiemens
BUZ60 400 1 5.5 75 TO-220AB 2SK2679 BSiemens
BUZ60B 400 1.5 4.5 TO-220AB 2SK2679 BHarris
BUZ61 400 0.4 12.5 150 TO-220AB 2SK2841 ASiemens
BUZ61A 400 0.5 11 150 TO-220AB 2SK2841 ASiemens
BUZ70 60 0.15 12 40 TO-220AB 2SK2231 BSiemens
BUZ70L 60 0.15 12 40 TO-220AB 2SK2231 BSiemens
BUZ71 50 0. 1 14 40 TO-220AB 2SK2507 BSiemens
BUZ71A 50 0,12 13 40 ТО-220АБ 2SK2507 БСименс
Buz71afi 50 0,12 11 35 to-220IS 2SK2507 AST
BUZ71AL 50 0,12 13 40 TO-220AB 2SK2507 BSIEMENS
BUZ71FI 50 0,1 12 35 TO-250IS 2SK2507 AST
FI 50 0,1 12 35 TO-220IS 2SK2507 AST
5151151515151111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111115. BUZ71S2 60 0.1 14 40 TO-220AB 2SK2232 BSiemens
BUZ72 100 0.2 10 40 TO-220AB 2SK2399 BSiemens
BUZ72A 100 0.25 9 40 TO-220AB 2SK2399 BSiemens
BUZ72A 100 0.25 11 TO-220 2SK2399 BST
BUZ72AL 100 0.25 9 40 ТО-220АБ 2СК2399 BSiemens
BUZ72L 100 0.2 10 40 TO-220AB 2SK2399 BSiemens
BUZ73 200 0.4 7 40 TO-220AB YTA630 ASiemens
BUZ73A 200 0.6 5.8 40 TO-220AB YTA630 ASiemens
BUZ73AL 200 0.6 5.8 40 TO-220AB YTA630 ASiemens
BUZ73L 200 0,4 7 40 TO-220AB YTA630 ASIEMENS
BUZ74 500 3 2,4 40 TO-220AB 2SK2862 BSIEMENS
BUZ74A 500 4 2. 1 40 до 220AB 21862 BSIEMENS
118 40018 40018 40018 40018 40018 40018 40018 40018 40018 40018 40018 40018 40018 40018 4.18 4.84181818 40018 40018 40018 4001.78.18 4000 4. 4.18 4.0AB 24018.18 4.18 4.0AB 2. BUZ76A 400 2,5 2,6 40 TO-220AB 2SK2862 BSiemens
BUZ77A 600 4 2.7 75 TO-220AB 2SK3067 BSiemens
BUZ77B 600 3.5 2.9 75 TO-220AB 2SK3085 ASiemens
BUZ78 800 8 1.5 40 TO-220AB 2SK2997 BSiemens
BUZ80 800 4 2.6 75 TO-220AB 2SK2603 ASiemens
BUZ80A 800 3 3 75 TO-220AB 2SK2603 ASIEMENS
BUZ80AFI 800 3 2,4 40 TO-220IS 2SK2603 BST
BUZ80FI 800 4 2.1 40-220IS 2SK2603 BST
51818 400 2220 2220.220 275 400 2.5 400 2220 2220S 2603 BST
818 4.5 4.5 400 4.5 400 2220 2220S 2603. 1,6 4,5 75 ТО-220АБ 2SK2544 ASiemens
BUZ90A 600 2 4 75 TO-220AB 2SK3085 ASiemens
BUZ91 600 0.8 8.5 150 TO-220AB 2SK2866 ASiemens
BUZ91A 600 0.9 8 150 TO-220AB 2SK2866 ASiemens
BUZ92 600 3 3. 2 75 TO-220AB 2SK3085 ASiemens
BUZ93 600 2,5 3,6 75 TO-220AB 2SK2750 BSIEMENS
F10H4N* 30 0,015 10 SOP-8 (Одиночный) TPC8005-H ASHINDENGEN
F2H4ND 30 0,18 2,5 SOP-8 (DUAL) SHINDENGEN
F3H4.3.5.5.30/0.0.0.0.0.30/0.30.30.30.30.30.30.30.30.30/0.30.30/0.30.30/0.30.30/0.30/0,30.30/0,30.30/0,18. 2,5/-2,5 SOP-8(P&N) Shindengen
F3h4ND 30 0,11 3SOP-8(Dual) TPC8201 AShindengen
Пересмотрено в 1 квартале 1999 г. — 12 г. — A: Ближайший, B: Другой корпус
Перекрестная ссылка силовых полевых МОП-транзисторов в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт ) Замена
Ф3х4П -30 0,2 -2,5 СОП-8(Одинарный) Шинденген
Ф3х4ПД -30 0,2 -2,5 СОП-8(Сдвоенный) Шинденген
Ф4х4С 30/-30 0,07/0,15 4/-3,5 СОП-8( P&N) TPC8401 AShindengen
F4h4N 30 0,07 4SOP-8(Single) TPC8004 AShindengen
F4H4ND 30 0,07 4SOP -8 (Dual) TPC8201 ASHINDENGEN
F4H4P -30 0,15 -3,5 SOP -8 (Single) Shindengen
F4H4PD -30 0,15 -3,5 SOP -8 (Dual) TPC8301 ASH4PD -30 0,15 -3,5 SOP -8 (Dual) TPC8301 ASH4PD -30,15 -3,5 (DAUL) TPC8301
3. 33333333333333333333333333333301.333333333333333333333333333333301,051. -8 (Dual) TPC8202 Ashindengen
F5H4N 30 0,05 5SOP-8 (сингл) TPC8004 Ashindengen
F5H4ND 30 0,05 5SOP-8 (DUAL) TPC8201 ASHINDENGEN
F5H4P -30 0,09.501.5201). АShindengen
F7h3N 20 0,022 7SOP-8(Single) TPC8008 AShindengen
F7H4P* -30 0,05 -6,5 SOP-8 (Одиночный) TPC8105-H ASHINDENGEN
F8H4N 30 0,03 8SOP-8 (Одиночный) TPC8006-H ASHINDENGEN
F9H5N 40 0.03 9SOP-8 (Single) Shindengen
S505181S505151S505.
518
518.
8
8.
818 9. 0,13 38 500 SOT-227 IR
FA57SA50LC 500 0,08 57 625 SOT-227 IR
FDC6301N 25 4 0,22 0,9 SSOT-6 (DUAL) FAIRCHILD
FDC6302P -25 10 -0.12 0.9 SISOT-6100 (900.11.11.11.91.91 (900.11.11.11 0.9.91 (900.11.11.11 0.9.91 (9005.911.11.11 0,91 (
FDC6302P -25 10 -0.11 0.9. FDC6303N 25 0,45 0,68 0,9 SSOT-6 (двойной) Fairchild
FDC6304P -25 1,1 -0,46 0,9SSOT-6 (двойной) Fairchild
FDC6306P -20 0,16 -1,9 0,9 SSOT-6 (двойной) Fairchild
FDC6320C 25/-25 4/10
0,22/-0,12
0,22/-0,12
909SSNOT 06 (ld&P-0,12
9. 9SSNOT 06
FDC6321C 25/-25 0,045/1,1
0,68/-0,46
0,9 SSOT-6 (P & N) FAIRCHILD
FDC6322C 25/-25 4/1,1
0,22/-0,46 3/-25 4/1,1
0,22/-0,46 3
9.1053
9/-25 4/1.1
0,221153 9/-25 3
). Fairchild
FDC633N 30 0,042 5,2 1,6 SSOT-6 (одинарный) Fairchild
FDC634P -20 0,08 -3,5 1,6 SSOT-6 (одинарный) Fairchild
FDC636P -20 0,13 -2,8 1,6 SSOT -6 (Single) Fairchild
FDC638P -20 0,05 -4,5 1,6 SSOT -6 (Одиночный) FAIRCHILD
FDC6506P -30 0,165 -1,8 0,9 SSOT -6 (DALL) DALL) DALLHILD 3 9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -0005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 -9005 —
. FDC653N 30 0,035 51,6 SSOT-6 (Одиночный) Fairchild
FDC654P -30 0,075 -3,6 1,6 SSOT-6 (Одинокий) Fairchild
FDC6555N 30 0,027 6,3 1,6 SSOT-6 (Single) FairChild
30,027 6,3 1,6 SSOT-6 (Single) Fairchild
. 6 (двойной) Fairchild
FDC658P -30 0,05 -4 1,6 SSOT-6 (одинарный) Fairchild
FDG6301N 25 4 0.22 0.3 SC70-6(Dual) Fairchild
FDG6302P -25 10 -0.14 0.3 SC70-6(Dual) Fairchild
FDG6303N 25 0.45 0.5 0.3 SC70-6(Dual) Fairchild
FDG6304P -25 1.1 -0,41 0,3 SC70-6 (Dual) Fairchild
FDG6320C 25/-25 4/10
0,22/-0,14
0,3 SC70-6 (P & N) FAIRCHILD
FDG6321C 25/-25 0,455/1.1053
FDG6321C 25/-25.105/1.1053
FDG6321C 25/-25.105/1.1053
FDG6321C. -0,41
0,3 SC70-6(P&N) Fairchild
FDG6322C 25/-25 4/1,10
0,22/-0,41
0.3 SC70-6(P&N) Fairchild
FDN336P -20 0.2 -1.3 0.5 SOT-23 Fairchild
FDN337N 30 0.065 2.2 0.5 SOT-23 Fairchild
FDN338P -20 0.13 -1.6 0.5 SOT-23 Fairchild
FDN340P -20 0.07 -2 0.5 SOT-23 Fairchild
FDN357N 30 0.06 2.2 0.5 SOT-23 Fairchild
FDN358P -30 0.125 -1.5 0.5 SOT-23 Fairchild
FDN359AN 30 0.044 2.7 0.5 SOT-23 Fairchild
FDN360P -30 0,085 -2 0,5 SOT-23 Fairchild
Пересмотрено в 1 квартале 2099 г. 9 — 13 — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
FDP4030L 30 0.035 20 37.5 TO-220AB 2SK2844 AFairchild
FDP6030L 30 0.0135 52 75 TO-220AB 2SK3127 BFairchild
FDP6035AL 30 0.0125 48 58 TO-220AB 2SK3127 BFairchild
FDP6035L 30 0.011 58 75 TO-220AB 2SK3127 BFairchild
FDP603AL 30 0.022 33 50 ТО-220АБ 2SK2844 AFairchild
FDP6670AL 30 0.0065 80 75 TO-220AB Fairchild
FDP7030BL 30 0.009 60 65 TO-220AB 2SK3127 BFairchild
FDP7030L 30 0.007 100 125 TO-220AB Fairchild
FDP8030L 30 0.0035 80 187 TO-220AB Fairchild
FDPNDP6030 30 0.018 46 75 TO-220AB 2SK2844 AFAIRCHILD
FDR4410 30 0,013 9,3 1,8 SSOT-8 (Одиночный) FAIRCHILD
FDR4420A 30 0,009 11 1,8 SSOT-8 (Одиночный) FARCHILD
FDR8308P -20,05 -3,2 0,05 -3,2 0,05 -3. Фэирчайлд
FDR835N 30 0,015 8,7 1,8 SSOT -8 (Одиночный) Fairchild
FDR836P -20 0,03 -6,1 1,8 SSOT -8 (Одиночный) Fairchild
FDR838P -20 0,017 -8,1 1,8 SSOT -8 (Single) FAIRCHILD
-017 -8,1 1,8 SSOT -8 (Single) FAIRCHILD
-FARCHILD
-2
-2
-2
-2
-017 -8,1 1,8 (SIND)
-2081 -2081 -017 -8,1 1,8. 0,052 -3 0,8 SSOT -8 (Dual) Fairchild
FDR856P -30 0,025 -6,3 1,8 SSOT -8 (Одиночный) FAIRCHILD
FDR858P -30 0,019 -8 1,8 SSOT -8 (Одиночный) FAIRCHILD
FDR9410A 30.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8 8.8. SSOT-8 (одинарный) Fairchild
FDS4435 -30 0,02 -9 2,5 SOP-8 (одинарный) TPC8106-H AFairchild
FDS4953 -30 0,053 -4,9 2SOP -8 (Dual) TPC8303 AFAIRCHILD
FDS6575 -20 0,013 -10 2,5 SOP -8 (Одиночный) TPC8103 AFAIRCHILD
FDS6612A 30 0,0228.44.4.4.4.44.8 (
FDS66612A 30 0,0228.44.44.4.44.44.8 (
FDS6612A 30 0,0228.44 (
FDS6612A 30 0,0228.44 (
30 0,008 13 SOP-8 (Single) TPC8007-H AFAIRCHILD
FDS6675 -30 0,014 -11 2,5 SOP-8 (Одинокий) TPC8103 AFAIRCHILD
FDS6680 30 0,01 11,5 SOP-8 (сингл) TPC8007-HFARCHILD 9005
519
519
5199.595919
519
9519
.11.5. 0,0095 12,5 SOP-8 (одиночный) TPC8007-H AFairchild
FDS6690A 30 0. 0125 11 SOP-8(Single) TPC8005-H AFairchild
FDS6875 -20 0.03 -6 2SOP-8(Dual) Fairchild
FDS6912A 30 0.028 6 2 SOP-8(Dual) TPC8203 AFairchild
FDS6930A 30 0.042 4.6 2SOP-8 (Dual) TPC8201 AFAIRCHILD
FDS6961A 30 0,09 3,5 2SOP-8 (DUAL) TPC8201 AFAIRCHILD
FDS6975 -30 0,032 -6 2SOP-8 (DUAL) TPC8303 AFAIRCHILD 9003
A 2SOP-8 (DUAL) TPC8303 AFAIRCHILD
A-6SOP-8 (DUAL) TPC8303 AFAIRCHILD 9003
A-6SOP-8 (DUAL) TPC8303 9003
-6SOP-8 (DUAL) TPC8303 9003
-6SOP-8. TPC8203 AFairchild
FDS8926A 30 0,03 5,5 2SOP-8 (двойной) TPC8203 AFairchild
FDS8928A 30/-20 0,03/0,055 5,5/-4 2SOP-8 (P & N) FAIRCHILD
FDS8934A -20 0,055 -4 SOP-8 (Dual) Fairchild
FDS8936A 30 0,028 6SOP-8 (DALIL)
FDS8936A 30 0,028 6SOP-8 (DALIL)
FDS8936A 30.
FDS8936S 30 0,04 5SOP-8 (Dual) TPC8201 AFAIRCHILD
FDS8947A -30 0,052 -4 2SOP-8 (Dual) TPC8303 AFAIRCHILD
FDS8958A 30/-30 0,028/0,052 7/-5 2S-5 2S-5 2S-5 2S-5 2SI-5.
FDS9412 30 0,022 7,9 SOP-8 (одиночный) TPC8001 AFairchild
FDS9435A -30 0,045 -5,3 SOP-8 (одинарный) TPC8105-H AFairchild
FDS9933A -20 0.075 -3.8 2SOP-8(Dual) Fairchild
FDS9936A 30 0.04 5.5 2SOP-8(Dual) TPC8201 AFairchild
FDT457N 30 0.06 5 3 SOT-223 2SK2839 AFairchild
FDT459N 30 0.04 6.5 3SOT-223 2SK2839 AfairChild
FDT5060 60 0,05 7 3 SOT -223 Fairchild
FDT5060L 60 0,04 6 3 SOT -223 Fairchild
Пересмотренный 1Q ’99 — 14 — A: Самый ближайший, B: различные пакеты
Power MOS -MOS. Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Число (V) (OHM) (A) (W) Замена
FDV301N 25 4 0,22 0,35 SOT-23 2SK2009 AFAIRCHILD
FDV302P -25 10 -0,12 0.35 SOT-23 FAIRCHILD
FDV303N 25. 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0.35 0,35 0.35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0. 23 SSM3K02F AFairchild
FDV304P -25 1.1 -0.46 0.35 SOT-23 Fairchild
FSS101 20 0. 058 5SOP-8(Single) Sanyo
FSS201 20 0.034 7SOP-8(Single) TPC8008 ASanyo
FSS202 30 0.032 7SOP-8( Одинарный) TPC8006-H ASanyo
FSS206 30 0,018 9SOP-8 (одинарный) TPC8005-H ASanyo
FSS208 30 0,0125 10 SOP -8 (Single) TPC8002 ASANYO
FTS1001 -20 -4 TSSOP -8 (Single) SANYO
FTS1002 -30 -3 TSSOP -8 (сингл) TPCS8101 ASANYO
1
1
1
1
191 гг. 8 (Одинокий) TPCS8002 ASANYO
FTS2002 30 5 TSSOP-8 (Одиночный) TPCS8001-H ASANYO
FTS2003 20 4 TSSOP-8 (Single) TPCS8002 ASANYO
FTS2004 30 4 TSP-8 (одинокий) TPCSCINSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIRSIN
FW101 -12 0,115 -3 SOP-8 (двойной) Sanyo
FW102 -20 0,1 -3 SOP-8 (двойной) TPC8302 ASanyo
FW103 -30 0,125 -3 SOP-8 (двойной) TPC8301 ASanyo
FW104 -12 0,4 -2 SOP-8 (двойной) Sanyo
FW106 -30 0,16 -3 SOP-8 (двойной) TPC8300
ASanyo
-60 0,31 -2 SOP-8 (двойной) TPC8304 ASanyo
FW108 -60 0,33 -2 SOP-8 (двойной) TPC8304 ASanyo
FW111 -20 0,058 -5 SOP-8 (двойной) Sanyo
5 50051 FW2010 -8 (двойной) TPC8202 ASanyo
FW202 20 0,04 5SOP-8 (двойной) TPC8203 ASanyo
FW203 30 0,046 5SOP-8 (двойной) TPC8201 ASanyo
FW204 20 0. 2 2SOP-8(Dual) Sanyo
FW206 30 0.074 5SOP-8(Dual) TPC8201 ASanyo
FW207 60 0.135 3SOP-8(Dual) TPC8205 ASanyo
FW208 60 0.145 3SOP-8(Dual) TPC8205 ASanyo
FW211 20 0.035 6SOP-8(Dual) TPC8204 ASanyo
FW213 30 0.032 6SOP-8(Dual) TPC8203 ASanyo
FW214 20 0.05 5SOP-8(Dual) TPC8202 ASanyo
FW215 30 0.046 5SOP-8(Dual) TPC8201 ASanyo
FW306 30/-30 0,065/0,16 5/-3 SOP-8 (P&N) TPC8401 ASanyo
FY10AAJ-03 30 0,0135 10 SOP-8 (одиночный) TPC8005-H AMitsubishi
FY3ABJ-03 -30 0,1 -3 SOP-8 (одинарный) TPC8104-H AMitsubishi
5S-05ACH-0 (3.5*00051 FY5ACH-0) Одиночный) TPC8004 Amitsubishi
FY6ACH-02A* 20 0,03 6SOP-8 (Одинокий) TPC8008 Amitsubishi
FY7AAJ-03 30 0,03 7SOP-8 (Одиночный) TPC8006-HAMITSUBISHI
FY8AB-8ABJ-8. (Одиночный) TPC8106-H AMitsubishi
HAT1001F -20 0,07 -3,5 SOP-8 (Одиночный) Hitachi
HAT1002F -30 0,07 -3 SOP-8 (Одиночный) TPC8104-H AHitachi
HAT1004F -20 —3 SOP-8(одинарный) Hitachi
HAT1005F -30 —3 SOP-8(одинарный) Hitachi
HAT1006F -60 0,14 -2,5 SOP-8(одинарный) Hitachi
HAT2 —3. 5 SOP-8(одинарный) Hitachi
HAT1008F -30 —2.5 SOP-8(одинарный) Hitachi
HAT1016R -30 0.09 -4.5 SOP-8(двойной) TPC8301 AHitachi
HAT1020.0 -75 SOP1020.0 -30 0.09 -8 (одиночный) TPC8104-H AHitachi
Пересмотрено в 1 квартале 1999 г. — 15 — A: ближайший, B: другой корпус0053
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
HAT1021R -20 0,06 -5,5 SOP-8(Single) Hitachi
HAT1023R -4 -20 0,0051 HAT1023R -20 0,06 -5,5 7 SOP-8 (одинарный) Hitachi
HAT1024R -30 0,34 -3,5 SOP-8 (двойной) TPC8301 AHitachi
HAT1025R -20 0,095 -4,5 SOP-8 (двойной) TPC8302 AHitachi
-00-3
HAT 8 (одинарный) TPC8105-H AHitachi
HAT1030T -12 -3 TSSOP-8 (двойной) Hitachi
HAT1031T -20 -2,5 TSSOP-8 (двойной) Hitachi
HAT1033T -20 -2.5 TSSOP-8(Single) Hitachi
HAT1036R -30 0.014 -12 SOP-8(Single) TPC8103 AHitachi
HAT2001F 30 0.04 5SOP-8(Single) TPC8006-H AHitachi
HAT2002F 30 0. 04 5SOP-8(Single) TPC8006-H AHitachi
HAT2003F 30 -3SOP-8(Single) Hitachi
HAT2004F 15 0.06 4SOP-8(Dual) Hitachi
HAT2005F 15 0.055 5SOP-8(Single) Hitachi
HAT2006F 60 0,06 4SOP-8 (одинарный) Hitachi
HAT2007F 20 0,053 4SOP-8 (одинарный) Hitachi
HAT2016R 30 0.045 6.5 SOP-8(Dual) TPC8201 AHitachi
HAT2019R 30 0.027 8SOP-8(Single) TPC8006-H AHitachi
HAT2020R 30 0.028 8SOP-8(Single) TPC8006-H AHitachi
HAT2022R 30 0.015 11 SOP-8 (Single) TPC8005-H AHITACHI
HAT2024R 30 0,065 5,5 SOP-8 (сингл) TPC8004 AHITACHI
HAT2025R 30 0,026 8SOP-8 (Одинокий) TPC8006-H AHITACHI
HAT20266666660.015 1115151515151515151515151515. 1100115151515151515006-h AHITACHI
HAT2026666666666666.101515006-HPC8006-H AHITACHI
HAT202666666666666.101515006. ) TPC8008 AHitachi
HAT2027R 20 0,038 7SOP-8 (двойной) TPC8202 AHitachi
HAT2029R 20 0,028 8SOP-8 (Dual) TPC8204 AHITACHI
HAT2031T 20 4 TSSOP-8 (DUAL) TPCS8201 AHITACHI
HAT2032T -12 -4 TSSOP-8 (SINTACHI) HITACHI
31332T -12 -4 TSSOP-8 (SINTER) HITACHI
3131332T -12- Single) TPC8005-H AHitachi
HAT2037T 28 4. 5 TSSOP-8(Single) TPCS8002 AHitachi
HAT2040R 30 0.008 15 SOP-8(Single) TPC8003 AHitachi
HAT2042T 20 5 TSSOP-8(Dual) TPCS8201 AHitachi
HAT3004R 30 /-30 0,045/0,09 5,5/3,5 SOP-8(P&N) TPC8401 AHitachi
HAT3006R 30/-30 0,046/0,09 6,5/4,5 SOP-8 (P & N) TPC8401 AHITACHI
HRF3205 55 0,008 100-220AB 2SK2985 BHARRIS
HRF3205 55,0085.1008 21515151515151515151515151515151515151515151515151515151515151515.1008 2985 2985
. 100 TO-263 2SK2986 AHarris
HUF75307D3 55 0.09 13 TO-251 2SK2782 AHarris
HUF75307D3S/T 55 0.09 13 TO-252 2SK2782 AHarris
HUF75307P3 55 0.09 13 TO-220AB 2SK2232 BHarris
HUF75307T3ST 55 0.09 3.5 SOT-223 Харрис
HUF75309D3 55 0.07 17 TO-251 2SK2782 AHarris
HUF75309D3S/T 55 0.07 17 TO-252 2SK2782 AHarris
HUF75309P3 55 0.07 17 TO-220AB 2SK2232 BHarris
HUF75309T3ST 55 0.07 4SOT-223 Harris
HUF75321D3 55 0.036 20 TO- 251 Harris
HUF75321D3S/T 55 0. 036 20 TO-252 Harris
HUF75321P3 55 0.034 31 TO-220AB 2SK2385 BHarris
HUF75321S3 55 0.034 31 TO-262 2SK2266 AHarris
HUF75321S3S/T 55 0.034 31 TO-263 2SK2266 AHarris
HUF75329D3 55 0,026 20 TO-251 Harris
Пересмотрено в 1 квартале 1999 г. — 16 — A: ближайший, B: другой корпус
) (ohm) (A) (W) Replacement
HUF75329D3S/T 55 0.026 20 TO-252 Harris
HUF75329G3 55 0.024 42 TO-247 2SK2233 AHarris
HUF75329P3 55 0.024 42 TO-220AB 2SK2385 BHarris
HUF75329S3 55 0.024 42 ТО-262 2SK2266 АХаррис
HUF75329S3S/T 55 0.024 42 TO-263 2SK2266 AHarris
HUF75332G3 55 0.019 52 TO-247 2SK2173 AHarris
HUF75332P3 55 0.019 52 TO-220AB 2SK2312 BHarris
HUF75332S3 55 0.019 52 TO-262 2SK2376 AHarris
HUF75332S3S/ T 55 0.019 52 TO-263 2SK2376 AHarris
HUF75333G3 55 0.016 56 TO-247 2SK2173 AHarris
HUF75333P3 55 0.016 56 TO-220AB 2SK2312 BHarris
HUF75333S3 55 0. 016 56 TO-262 2SK2376 AHarris
HUF75333S3S/T 55 0.016 56 ТО-263 2SK2376 АХаррис
HUF75337G3 55 0.014 62 TO-247 2SK2173 AHarris
HUF75337P3 55 0.014 62 TO-220AB 2SK2312 BHarris
HUF75337S3 55 0.014 62 TO-262 2SK2376 AHarris
HUF75337S3S/T 55 0.014 62 TO-263 2SK2376 AHarris
HUF75339G3 55 0.012 70 TO-247 2SK2313 AHarris
HUF75339P3 55 0.012 70 TO-220AB Harris
HUF75339S3 55 0.012 70 TO-262 Harris
HUF75339S3S/T 55 0.012 70 TO-263 Harris
HUF75343G3 55 0.009 75 TO-247 2SK2313 AHarris
HUF75343P3 55 0.008 75 TO-220AB 2SK2985 BHarris
HUF75343S3 55 0.009 75 TO-262 Harris
HUF75343S3S/T 55 0.009 75 TO-263 Harris
HUF75344G3 55 0.008 75 TO-247 2SK2987 AHarris
HUF75344PS 55 0.008 75 TO-220AB 2SK2985 BHarris
HUF75344S3 55 0.008 75 TO-262 2SK2986 AHarris
HUF75344S3S/T 55 0.008 75 TO-263 2SK2986 AHarris
HUF75345G3 55 0.007 75 TO-247 2SK2987 AHarris
HUF75345P3 55 0. 007 75 TO-220 2SK2985 BHarris
HUF75345S3 55 0.007 75 TO-262 2SK2986 AHarris
HUF75345S3S/T 55 0.007 75 TO-263 2SK2986 AHarris
IRC530 100 0.16 14 88 TO-220 5PIN IR
IRC540 100 0.077 28 150 TO-220 5PIN IR
IRC630 200 0.4 9 74 TO-220 5PIN IR
IRC634 250 0.45 8.1 74 TO-220 5PIN IR
IRC640 200 0.18 18 125 TO-220 5PIN IR
IRC644 250 0.28 14 125 TO-220 5PIN IR
IRC730 400 1 5,5 74 TO-220 5PIN IR
IRC740 400 0,55 10 125 TO-220 5PIN IR
IRC830 500 1,5 4,5 74 TO-220 5PIN IR
IRC840 500 0,85 8 125 TO-220 5PIN IR
IRCP054 60 0,014 70 230 TO-3P 5PIN IR
IRCZ24 60 60 607 60 до 220PIN IR
IRC24 60 60 60 60. 60 60. 60. 60. 60. 60. 60. 60. 60. 6050533 3
IRC24 60 60 60 60 60 605.60533PIN
. IRCZ34 60 0,05 30 88 TO-220 5PIN IR
IRCZ44 60 0,028 50 150 TO-220 5PIN IR
IRF1010 55 0,014 75 150 TO-220AB 2SK2312 BIR
IRF1010E 60 0,012 8111212 22053
88888888888888888881 гг. 0,012 83 170 TO-262 2SK2986 AIR
Пересмотрено в 1 квартале 1999 г. — 17 — A: ближайший, B: другой пакет
Power MOSFETs Cross Reference Alphanumerically
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
IRF1010ES 60 0.012 83 170 D2PAK 2SK2986 AIR
IRF1010N 55 0.012 72 130 TO-220AB IR
IRF1010NL 55 0.011 84 170 TO-262 IR
IRF1010NS 55 0.011 84 3.8 D2PAK IR
IRF1010S 55 0.014 75 150 D2PAK 2SK2376 AIR
IRF1310 100 0.04 43 150 TO-220AB 2SK2466 BIR
IRF1310N 100 0.036 36 120 TO-220AB IR
IRF1310NS 100 0.036 36 120 D2PAK IR
IRF1310S 100 0.04 43 150 D2PAK 2SK2466 BIR
IRF2807 75 0.013 71 150 TO-220AB IR
IRF2807L 75 0.013 71 150 TO-262 IR
IRF2807S 75 0.013 71 150 D2PAK IR
IRF3205 55 0.008 98 150 TO-220AB 2SK2985 BIR
IRF3205L 55 0.008 110 200 TO-262 2SK2986 AIR
IRF3205S 55 0. 008 110 200 D2PAK 2SK2986 AIR
IRF3315 150 0.082 21 94 ТО-220АБ ИК
IRF3315L 150 0.082 21 94 TO-262 IR
IRF3315S 150 0.082 21 94 D2PAK IR
IRF3415 150 0.042 37 150 TO-220AB IR
IRF3415S 150 0.042 37 150 D2PAK IR
IRF3710 100 0.028 46 150 TO-220AB IR
IRF3710S 100 0,028 46 150 D2PAK IR
IRF4905 -55 0,02 64 150 TO -220AB IR
IRF4905L -55 0,02 -74 200 до 262 IR
IRF4905S -55502 -74.3412 -7412 -7412 -7412 -7412 -7412 -7412 -7412 -7412 -7412 -7412 -74.3412 -7412 -74.3412 -7412 -74.3412 -7412 -74.P. 0,54 5,6 43 ТО-220АБ 2СК2399 БИР
IRF510A 100 0.4 5.6 33 TO-220AB 2SK2399 BSamsung
IRF510S 100 0.54 5.6 43 D2PAK 2SK2399 BIR
IRF511(R) 80 0.54 5.6 TO-220AB 2SK2399 BHarris
IRF512(R) 100 0.74 4.9 TO-220AB 2SK2399 BHarris
IRF513(R) 80 0.74 4.9 TO-220AB 2SK2399 BHarris
IRF520 100 0.27 9.2 60 TO-220AB 2SK2399 BIR
IRF520 100 0.27 10 TO-220AB 2SK2399 BST
IRF520A 100 0. 2 9.2 45 TO-220AB 2SK2399 BSamsung
IRF520FI 100 0,27 7TO-220FP 2SK2399 BST
IRF520N 100 0.2 9.5 47 TO-220AB 2SK2399 BIR
IRF520NS 100 0.2 9.5 47 D2PAK 2SK2399 BIR
IRF520S 100 0.27 9.2 60 D2PAK 2SK2399 BIR
IRF521(R) 80 0.27 9.2 TO-220AB 2SK2399 BHarris
IRF5210 -100 0.06 -35 150 TO-220AB IR
IRF5210S -100 0.06 -35 150 D2PAK IR
IRF522(R) 100 0.36 8TO-220AB Harris
IRF523(R) 80 0.36 8TO-220AB 2SK2399 BHarris
IRF530 100 0,16 14 88 ТО-220АБ 2SK2314 АИР
IRF530 100 0.16 16 TO-220AB 2SK2314 AST
IRF5305 -55 0.06 -31 110 TO-220AB 2SJ349 BIR
IRF5305L -55 0.06 -31 110 TO-262 2SJ401 AIR
IRF5305S -55 0.06 -31 110 D2PAK 2SJ401 AIR
IRF530A 100 0,11 14 55 TO -220AB 2SK2314 ASAMSUNG
IRF530FI 100 0,16 10 TO -220FP 2SK2391 AST
Пересмотренный 1Q ’99 — 18 — A: Самый ближайший, B: различный пакет
Power MOS -MOSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETSFETS. VDSS RDS(ON) IDPDPПакет Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
IRF530N 100 0.11 15 60 TO-220AB 2SK2314 AIR
IRF530NS 100 0.11 15 63 D2PAK 2SK2789 AIR
IRF530S 100 0.16 14 88 D2PAK 2SK2789 AIR
IRF531(R) 80 0.16 14 TO-220AB 2SK2314 AHarris
IRF532(R) 100 0.23 12 TO-220AB 2SK2399 BHarris
IRF533(R) 80 0.23 12 TO-220AB 2SK2314 AHarris
IRF540 100 0.077 28 150 TO-220AB 2SK2314 АИР
ИРФ540 100 0,077 30 ТО-220АБ 2СК2314 АСТ
IRF540A 100 0.052 28 107 TO-220AB 2SK2466 BSamsung
IRF540FI 100 0.077 16 TO-220FP 2SK2391 AST
IRF540N 100 0.052 27 94 TO-220AB 2SK2466 BIR
IRF540NS 100 0.052 27 110 D2PAK 2SK2466 BIR
IRF540S 100 0.077 28 150 D2PAK 2SK2789 AIR
IRF541 (R) 80 0,077 28 TO-220AB 2SK2314 AHARRIS
IRF542 (R) 100 0,1 25 TO-220AB 2SK2314 AHARRIS
IRF543 (R) 80 0,1 25 K2714. 100 0,04 40 167 ТО-220АБ 2SK2466 БСамсунг
IRF610 200 1. 5 3.3 36 TO-220AB 2SK2381 BIR
IRF610A 200 1.5 3.3 38 TO-220AB 2SK2381 BSamsung
IRF610S 200 1.5 3.3 36 D2PAK 2SK2920 BIR
IRF611(R) 150 1.5 3.3 TO-220AB 2SK2381 BHarris
IRF612(R) 200 2.4 2.6 TO-220AB 2SK2381 BHarris
IRF613(R) 150 2.4 2.6 TO-220AB 2SK2381 BHarris
IRF614 250 2 2.7 36 TO-220AB 2SK2840 BIR
IRF614A 250 2 2.8 40 TO-220AB 2SK2840 BSamsung
IRF614S 250 2 2,7 36 D2PAK ИК
IRF620 200 0.8 5.2 50 TO-220AB 2SK2381 BIR
IRF620 200 0.8 7TO-220AB 2SK2381 BST
IRF620A 200 0.8 5 47 TO-220AB 2SK2381 BSamsung
IRF620FI 200 0.8 4.3 TO-220FP 2SK2381 BST
IRF620S 200 0.8 5.2 50 D2PAK 2SK2920 BIR
IRF621(R) 150 0.8 5TO-220AB 2SK2381 BHarris
IRF6215 -150 0.29 -11 83 TO-220AB IR
IRF622(R) 200 1.2 4TO-220AB 2SK2381 BHarris
IRF623(R) 150 1,2 4TO-220AB 2SK2381 BHarris
IRF624 250 1,1 4,4 50 TO-220AB 2SK2840 BIR
IRF624A 250 1,1 4,1 49 TO-220AB 2SK2840 BSAMSUNG
IRF624S 250 1,1 4,4 50 D2PAK IR
IRF625 250 1,1 1,1 4. 4 50 D2PAK IR
15555555 250 1,1 4,4 50 D2PAK IR
15555555 250 1,1 4,4 50 D2PAK IR
155555 250 1,1,1,4 4.4 50 D2PAK IR
1. -220AB HARRIS
IRF627 275 1,1 3,8 TO-220AB HARRIS
IRF630 200 0,4 9 74 TO-220AB YTA630 AIR
IRF630A 200 0,4 9 72 TO-220AB YTA630 ASAMSUNG
IRF630S 200 0,4 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 74 9 74 9 74 9 74 9 74 9 74 9 74-х 974 9 9.74 74 9 74 9 74-х 974 9 9.74 9 74 9 74-й. (Р) 150 0,4 9TO-220AB 2SK2350 BHarris
IRF632(R) 200 0.4 9TO-220AB YTA630 AHarris
IRF633(R) 150 0.6 8TO-220AB 2SK2350 BHarris
IRF634 250 0.45 8.1 74 TO-220AB 2SK2914 AIR
IRF634A 250 0.45 8.1 74 TO -220AB 2SK2914 ASAMSUNG
IRF634S 250 0,45 8,1 74 D2PAK 2SK2598 AIR
Пересмотренные 1Q ’99 — 19 — A: ближайший, B: PREACK
POWER MOSFETS CORNDAGER ALPANUMERLICLICLY
POWER MOSFETS CORNDACACKACLICLY
POWER MOSFETS CORMENTER -RESCANUMERILILLY
POWERSPETS ON). Торговец
Номер (V) (OHM) (A) (W) Замена
IRF635 250 0,45 8,1 до 220AB 2SK2914 AHARRIS
IRF636 275 0,34 13 TO-220AB HARRIS
IRF637 275 0,45 8.1-220AB HARRIS
IRF637 275 0,45 8.1-120AB
IRF637 275 0,45 8.1-120AB
IRF637 275 0,45 8.11.100.120AB
IRF637 275 0,45 8.1.100. 200 0,18 18 125 TO-220AB YTA640 AIR
IRF640A 200 0,18 18 139 TO-220AB YTA640 ASAMSUNG
IRF640S 200 0,18 18 125 D2PAK 2SK2401 AIR
IRF641 (R) 150 0,18 1801 24. 2401 27. 218.
IRF641. ) 200 0,18 18 ТО-220АБ 2SK2382 BHarris
IRF643(R) 150 0.22 16 TO-220AB 2SK2382 BHarris
IRF644 250 0.28 14 125 TO-220AB 2SK2508 BIR
IRF644A 250 0.28 14 139 TO-220AB 2SK2508 BSamsung
IRF644S 250 0.28 14 125 D2PAK 2SK2598 AIR
IRF645 250 0,28 14 TO-220AB 2SK2508 BHARRIS
IRF646 275 0,28 15 TO-220AB HARRIS
IRF647 275 0,28 14 TO-220AB HARRIS
IRF650A 200 0,085 28 156 TO-220AB SAMSUNG
ARV654. 1120ANNG 15.20ANG 4.20ANG 15.20ANG 4.20ANG 4.1120ANG 4.1120ANG 4.1120ANG 4.1120ANG 4.20ANG 15.20ANG 15.20ANG 15.20ANG 15.20ANG 15.20ANG 4.20ANG 15.20ANG 15.20ANG.
IRF710 400 3,6 2 36 ТО-220АБ 2SK2862 БИР
IRF7101 20 0,1 3,5 2SOP-8 (Dual) TPC8202 AIR
IRF7102 50 0,3 2 2 SOP-8 (Dual) TPC8205 AIR
IRF7103 50 0,13 3 2 SOP-8 (DUAL) TPC8205 AIRF7103 3 2 SOP-8 (DUAL) TPC8205 AIR
7150413104-IR-80F-820447111504-Air
900313104-IR 2 2 2 SOP-8 (DUAL) TPC8205477104-Air
900331104-2 2 2 SOP-8. 2,3 2SOP-8 (двойной) TPC8302 AIR
IRF7105 25 0,1/0,25 3,5/-2,3 2SOP-8 (P & N) IR
IRF7106 20 0,125/0,25 3/-2,5 2SOP-8 (P & N) IR
IRF7107 207507 20 0.125 (P & N) IR
IRF7107 20.207 20 0.125 (P & N) IR
IRF7107 20.207 20.207 20. /0,16 3/-2,8 2SOP-8(P&N) IR
IRF710A 400 3,6 2 36 TO-220AB 2SK2679 BSamsung
IRF710S 400 3,6 2 36 D2PAK IR
IRF711(R) 350 3.6 2TO-220AB 2SK2862 BHarris
IRF712(R) 400 5 1. 7 TO-220AB 2SK2862 BHarris
IRF713(R) 350 5 1.7 TO-220AB 2SK2862 BHarris
IRF720 400 1.8 3.3 50 TO- 220AB 2SK2679 BIR
IRF7201 30 0,03 72,5 SOP-8 (Одиночный) TPC8001 AIR
IRF7202 -20 0,25 2,5 2,5 SOP-8 (Одиночный) TPC8102 AIR
IRF7203 -20 0,1 4,3 2,5 SOP-8 (8.5.5.5 (8.5.5 (8.5.5 (8112 (81023102 (Single Oir) (Single Oir) (Single) (8102 (Single) (Single) (Single) TP-8102 (8102 (Single) (Single Oir) (Single) (8111 (8102 (Single) (Single) (8102 (Single) (Single) (8102 (Single).
IRF7204 -20 0,06 5,3 2,5 SOP-8 (одинарный) TPC8102 AIR
IRF7205 -30 0,07 -4,6 2,5 SOP-8 (одиночный) TPC8102 AIR
IRF7205 -30 0.07 5.3 2.5 SOP-8(Single) TPC8104-H AIR
IRF720A 400 1.8 3.3 46 TO-220AB 2SK2679 BSamsung
IRF720S 400 1.8 3.3 50 D2PAK 2SK2838 AIR
IRF721(R) 350 1.8 3.3 TO -220AB 2SK2679 BHarris
IRF722(R) 400 2.5 2.8 TO-220AB 2SK2862 BHarris
IRF723(R) 350 2.5 2.8 TO-220AB 2SK2862 BHarris
IRF730 400 1 5. 5 74 TO-220AB 2SK2679 BIR
IRF7301 20 0.05 4.3 1.4 SOP-8 (двойной) TPC8202 AIR
IRF7303 30 0,05 41.4 SOP-8 (двойной) TPC8201 AIR
IRF7304 -20 0,09 3,6 1,4 SOP-8 (Dual) TPC8302 AIR
IRF7306 -30 0,1 31,4 SOP-8 (Dual) TPC8301 AIR
IRF7307 20/-20 0,05/0,09 4,3/3,6 1.44.4 SOP-8 (P & N N N (P & N N N (P & N N N (. IR
IRF7309 30/-30 0,05/0,1 4,0/3,0 1,4 SOP-8 (P & N) TPC8401 AIR
IRF730A 400 1 5,5 73 TO-220AB 2SK2679 BSAMSUNG
REVIDE 1Q ’99-20-: A. A. ближайший к ближнему ближнему досту, BSAMSUNG
1Q ’99-20-ASTEST, BSAMSUNG
1Q ’99-20-ASTEST. :Другой пакет
Power MOSFET Перекрестная ссылка Алфавитно-цифровой код
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (V) (OHM) (A) (W) Замена
IRF730S 400 1 5,5 74 D2PAK 2SK2838 AIR
IRF731 (R) 350 1 5,5 TO-220AB 2SK2679 BHARRIS
IRF7311 20AB 29.69679 2679 2679 2679 220AB 2SK2679. Dual) TPC8204 AIR
IRF7313 30 0,029 6. 5 2SOP -8 (Dual) TPC8203 AIR
IRF7314 -20 0,058 -5,3 2SOP -8 (DUAL) -4.
AIR
IRF73116 -30.3.
2ALLE).
IRF7317 20/-20 0,029/0,058 6,6/-5,3 2SOP-8(P&N) IR
IRF7319 30/-30 0,029/0,058 6,5/-4,92SOP-8 (P & N) IR
IRF732 (R) 400 1,5 4,5 TO-220AB 2SK2679 BHARRIS
IRF733 (R) 350 1,5 4,5 TO-220AB 2SK2679 BHARRIS
IRF733333 30 0,105. ) IR
IRF734 450 1,2 4,9 74 TO-220AB 2SK2542 AIR
IRF7343 55/-55 0,06/0,105 4,7/3,4 SOP-8 (P & N) IR
IRF737LC 300 0,75 6.11 74 до-22053
IRF737LC 300 0,75 6.11 74 TO-220BAB IR
573781515151515151571,
381515151571,737151515151571,7371515151571,7371515781571,7371573781,7371573781,7371573781571571 гг. -30 0,029/0,058 7,3/-5,3 SOP-8(P&N) TPC8401 AIR
IRF740 400 0,55 10 125 TO-220AB 2SK2841 AIR
IRF7401 20 0.022 8.7 2.5 SOP-8(Single) TPC8001 AIR
IRF7403 30 0.022 8.5 2.5 SOP-8(Single) TPC8001 AIR
IRF7404 -20 0.04 -6.7 2.5 SOP-8(Single) TPC8102 AIR
IRF7406 -30 0. 045 4.7 1.6 SOP-8(Single) TPC8105-H AIR
IRF740A 400 0.55 10 134 TO-220AB 2SK2841 ASamsung
IRF740LC 400 0.55 10 125 TO-220AB 2SK2841 AIR
IRF740S 400 0.55 10 125 D2PAK 2SK2949 AIR
IRF741(R) 350 0,55 10 TO-220AB 2SK2841 AHarris
IRF7413 30 0.011 13 2.5 SOP-8(Single) TPC8003 AIR
IRF7413A 30 0.0135 12 2.5 SOP-8(Single) TPC8005-H AIR
IRF7416 -30 0.02 8.8 1SOP-8(Single) TPC8106-H AIR
IRF742 (R) 400 0,8 8TO-220AB 2SK2841 AHARRIS
IRF7421D1 30 0,035 6,4 SOP-8 (N & SBD) IR
IRF7422D2 -20 0,09 -4,6 SOP-8 (P & SBD) IR
0,09 -4,6 (P & SBD). 2SK2542 AHarris
IRF744 450 0,63 8,8 125 TO-220AB 2SK2542 AIR
IRF7501 20 0,135 1,7 0,63 Micro-8 IR
IRF7503 30 0.135 1.7 0.63 Micro-8 IR
IRF7504 -20 0.27 1.2 0.63 Micro-8 SSM8J01FU AIR
IRF7506 -30 0.27 1.2 0.63 Micro-8 IR
IRF7507 20/-20 0.135/0.27 1.7/1.3 0.63 Micro-8 IR
IRF7509 30/-30 0,135/0,27 1,7/1,2 0,63 Micro-8 IR
IRF750A 400 0,3 15 156 TO-220AB SAMSUNG
IRF7601 20 0,035 3,8 0,78 MICRRO-8 IR
01 20. 035 3,8 0,78 MICRRO-IR
0103535 3,8 0,78 MICRRO-IR
010335 3,8 0,78. 0,78 Micro-8 IR
IRF7604 -20 0,09 2,4 0,78 Micro-8 IR
IRF7606 -30 0,092.4 0.78 Micro-8 IR
IRF7805 30 0.011 13 SOP-8(Single) TPC8007-H AIR
IRF7807 30 0.025 8.3 SOP-8(Single) TPC8001 AIR
IRF820 500 3 2.5 50 TO-220AB 2SK2862 BIR
IRF820A 500 3 2,5 49 TO-220AB 2SK2661 ASAMSUNG
IRF820S 500 3 2,5 50 D2PAK IR
IRF821 (R) 450 3 2,5 TO-220AB 2SK2862 BHARRIS
IRF8222500 4,877 78 7878 78 78 78 78 78 78 78 78 78 78 78 78 78 78 7.862 7.8862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7.862 7862 7.862 7862 7.862 7862 7.862 7862 7.862. 99 — 21 — A: Ближайший, B: Другой корпус
Мощные полевые МОП-транзисторы Перекрестная ссылка в алфавитно-цифровом порядке
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (W) Замена
IRF822(R) 500 4 2.2 TO-220AB 2SK2862 BHarris
IRF824FI 500 -220IS 2SK2862 AST
IRF823 (R) 450 4 2,2 TO-220AB 2SK2862 BHARRIS
IRF830 500 1,5 4,5 74 TO-220AB 2SK2661 AIR
IRF830A 500 1,5 4,5 73 TO-2561 2SK 2SK 2SK 2SAMAM 2SK 2SK 2SK 2SAMS 2SK 2SAMAM 2SK 2SK 2SK 2SAMAM 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SK 2SAMAMAB 2SAMAMAB 2SAMAMAB 2SK 2. 1515. 2SK2991 АИР
ИРФ831 450 1,5 4,5 100 ТО-220АБ 2СК2661 АСТ
IRF831(R) 450 1.5 4.5 TO-220AB 2SK2661 AHarris
IRF831FI 450 1.5 3 35 TO-220IS 2SK2662 AST
IRF832(R) 500 2 4 TO-220AB 2SK2661 AHarris
IRF833(R) 450 2 4 TO -220AB 2SK2661 AHarris
IRF840 500 0.85 8 125 TO-220AB 2SK2542 AIR
IRF840A 500 0.85 8 134 TO-220AB YTA840 ASamsung
IRF840LC 500 0.85 8 125 TO-220AB 2SK2542 AIR
IRF840S 500 0.85 8 125 D2PAK 2SK2776 AIR
ИРФ841 450 0,85 8 125 ТО-220АБ 2СК2542 АСТ
IRF841(R) 450 0.85 8TO-220AB 2SK2542 AHarris
IRF841FI 450 0.85 4.5 40 TO-220IS 2SK2543 AST
IRF842(R) 500 1.1 7TO-220AB 2SK2542 AHarris
IRF843(R) 450 1.1 7TO-220AB 2SK2542 Aharris
IRF9410 30 0,03 72,5 SOP -8 (одиночный) TPC8001 AIR
IRF9510 -100 1,2 4 43 TO -220AB IR
IRF9510S -100 1,2 4 43 D2PAK IR
IRF9510S -610 1.2 3TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO -2TO. IRF9512 -100 1,2 3TO-220AB Harris
IRF9513 -60 1,92.5 TO-220AB 2SJ438 BHarris
IRF9520 -100 0.6 6.8 60 TO-220AB IR
IRF9520NL -100 0.48 -6.7 47 TO-262 IR
IRF9520NS -100 0.48 -6.7 47 D2PAK IR
IRF9520S -100 0.6 6.8 60 D2PAK IR
IRF9521 -60 0.6 6TO-220AB 2SJ438 BHarris
IRF9522 -100 0.8 5TO-220AB Harris
IRF9523 -60 0.8 5TO-220AB 2SJ438 BHarris
IRF9530 -100 0.3 12 88 TO-220AB 2SJ380 BIR
IRF9530N -100 0,2 -13 75 ТО-220АБ 2SJ380 БИР
IRF9530NL -100 0,2 -14 75 TO -262 2SJ380 BIR
IRF9530NS -100 0,2 -14 75 D2PAK IR
IRF9530S -100 0,3 12 88 D2PAK 2SJ412 AIR
1.13131515.115.115.115.115.115.115.115.115.115.115.115.115.115.115.115.115.115.115.115.10.10.10AB 2SJ412 AIR
S. -100 0.4 10 TO-220AB 2SJ380 BHarris
IRF9533 -60 0.4 10 TO-220AB 2SJ304 BHarris
IRF9540 -100 0.2 19 150 TO-220AB 2SJ380 BIR
IRF9540N -100 0.117 -19 94 TO-220AB 2SJ464 BIR
IRF9540NS -100 0,117 -19 94 D2PAK IR
IRF9540S -100 0,2 19 150 D2PAK 2SJ412 AIR
IRF9541 -60 0,2 19 TO -220AB 2SJ349 BHARRIS
IRF9542 -100 0,3 15-220AB 2SJ380 BHARRIS
115 -220AB 2SJ380 BHARRIS
115 -220AB 2SJ380 BHARRIS
115 -220B 220AB 220AB 220BAB 220AB 220AB 220AB 220AB 220AB 220AB 220AB 220AB. 31.8 20 TO-220AB 2SJ407 BIR
IRF9610S -200 31.8 20 D2PAK IR
Revised 1Q ’99 — 22 — A:Nearest, B:Different Package
Power MOSFETs Cross Reference Alphanumerically
Part VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговец
Номер (V) (OHM) (A) (W) Замена
IRF9620 -200 1,5 3,5 40 до 220AB 2SJ407 BIR
IRF9620S -200 1,5 3,5 40 D2PAK IR
IRF9621 -150 1,5 3.5 до 2207. BHarris
IRF9622 -200 2.4 3TO-220AB 2SJ407 BHarris
IRF9623 -150 2.4 3TO-220AB 2SJ407 BHarris
IRF9630 -200 0.8 6.5 74 TO-220AB 2SJ407 BIR
IRF9630S -200 0.8 6.5 74 D2PAK IR
IRF9631 — 150 0,8 6,5 TO-220AB 2SJ407 BHarris
IRF9632 -200 1,2 5,5 TO-220AB 2SJ407 BHarris
IRF9633 -150 1.2 5.5 TO-220AB 2SJ407 BHarris
IRF9640 -200 0.5 11 125 TO-220AB 2SJ513 BIR
IRF9640S -200 0.5 11 125 D2PAK 2SJ513 BIR
IRF9641 -150 0.5 11 TO-220AB 2SJ513 BHarris
IRF9642 -200 0,7 9TO-220AB 2SJ515 BHARRIS
IRF9643 -150 0,7 9TO-220AB 2SJ515 BHARRIS
IRF9952 30/-30 0,1/0,25 3,5/-2,3 2SOP-8 (P & N) IR
/0,25 3,5/-2,3 2SOP-8 (P & N) IR
53-IRF-2. -8(двойной) IR
IRF9956 30 0,1 3,5 2SOP-8(двойной) IR
IRF9Z14 -60 0,5 6,7 43 TO -220AB 2SJ438 BIR
IRF9Z14S -60 0,5 6,7 43 D2PAK 2SJ377 BIR
IRF9Z24 -60 0,28 11 60 60AB 2SJ438
159154.915.900 2
.11.11.11.111.11.11.111.111.111.11.11.11.111.11.11.11.11.11.11.11. BIR
IRF9Z24S -60 0,28 11 60 D2PAK 2SJ312 AIR
IRF9Z34 -60 0,14 18 88 TO -220AB 2SJ349 BIR
IRF9Z34N -55 0,1 -17 56 TO -220AB IR
111.11.18410.1841.84.8410.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.88.100.18.884.8.100.18.
IRFBC10LC 600 10 1,2 36 TO-220AB 2SK3067 BIR
IRFBC20 600 4.4 2.2 50 TO-220AB 2SK3067 BIR
IRFBC20L 600 4.4 2.2 50 TO-262 2SK2865 BIR
IRFBC20S 600 4.4 2.2 50 D2PAK 2SK2865 BIR
IRFBC30 600 2.2 3.6 74 TO-220AB 2SK3085 AIR
IRFBC30L 600 2.2 3,6 74 TO-262 2SK2777 AIR
IRFBC30S 600 2,2 3,6 74 D2PAK 2SK2777 AIR
. IRFBC40 600 1,2 6,2 125 TO-220AB 2SK2544 AIR
IRFBC40L 600 1,2 6. 2 13444 262 262 262 262 262 262 262. 262 264 261.262 264 261.262. 261.262 264. 261.262 264. 2612 264. 2612 264 264. 220АБ 2СК2544 ВОЗДУХ
IRFBC40S 600 1,2 6,2 130 D2PAK 2SK2777 AIR
IRFBC42R 600 1,6 5,4 до 220AB 2SK2544 AHARRIS
IRFBE20 800 6,5 1,8 54 до 250AB 2SK2603
80000 8.8.5.545. 1.7 54 TO-220AB 2SK2733 AIR
IRFBF20L 900 8 1.7 54 TO-262 2SK2845 AIR
IRFBF20S 900 8 1.7 54 D2PAK IR
IRFBF30 900 3.7 3.6 125 TO-220AB 2SK2608 AIR
IRFBG20 1000 11 1.4 54 TO-220AB 2SK1119 ВОЗДУХ
IRFBG30 1000 5 3.1 125 TO-220AB 2SK1119 AIR
IRFD014 60 0,2 1,7 1,3 DIP IR
IRFD014 60 0,2 1,7 1,3 DIP IR
IRFD024 60 0,1,5 1.3 DIP IR
IRFD024 60 0,1,5 1.3 DIP IR
IRFD024 60 0,1,5 1.3 DIP IR
IRFD024 60 0,1,5 1,3 1,3. 1Q ’99 — 23 — A: Ближайший, B: Другой корпус
Силовые МОП-транзисторы Перекрестная ссылка Алфавитно-цифровой код
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
IRFD110 100 0,54 11,3 ДИП ИК
IRFD110 100 0,54 11,3 HEXDIP IR
IRFD111 (R) 80 0,6 1DIP HARRIS
IRFD112 (R) 100 0,8 0,8 DIP HARRIS
IRFD113 (R) 0,8 0,8 0,8 DIP
IRFD113 (R) 0,8 0,8 0,8 DIP
IRFD113 (R) 0,8 0,8 0,8 DIP
IRFD113 (R) 0,8 0,8 0,8 Дип
IRFD113 (R) 0,8 0,8 0,8 Дип
IRFD113 (R) 0,8 0,8 0,8 DIP
.
IRFD120 100 0.27 1.3 1.3 HEXDIP IR
IRFD121(R) 80 0.3 1.3 DIP Harris
IRFD122(R) 100 0.4 1.1 DIP Harris
IRFD123(R) 80 0.4 1.1 DIP Harris
IRFD1Z0 100 2.4 0.5 1.3 DIP IR
IRFD1Z1 60 2,4 0,5 DIP Harris
IRFD1Z2 100 3,2 0,4 DIP HARRIS
IRFD1Z3 60 3.2 0,4 DIP HARRIS
IRFD210 200 1,5 0,6 1,3 DIP IR
IRFD210 200 1,5 0,6 1,3 HEXDIP IR
IRFD211 (R) 150,6 1,3 1,3 HEXDIP IR
IRFD211 (r) 150,6 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3. 200 2.4 0.45 DIP Harris
IRFD213(R) 150 2.4 0.45 DIP Harris
IRFD214 250 2 0.57 1.3 DIP IR
IRFD214 250 2 0.57 1.3 HEXDIP IR
IRFD220 200 0.8 0.8 1DIP IR
IRFD220 200 0.8 0.8 1.3 HEXDIP IR
IRFD221(R) 150 0,8 0,8 DIP Harris
IRFD222(R) 200 1.2 0.7 DIP Harris
IRFD223(R) 150 1.2 0.7 DIP Harris
IRFD224 250 1.1 0.76 1.3 DIP IR
IRFD224 250 1.1 0.76 1.3 HEXDIP IR
IRFD2Z0 200 5 0.32 DIP Harris
IRFD2Z1 150 5 0. 32 DIP Harris
IRFD2Z2 200 6.5 0.3 DIP Harris
IRFD2Z3 150 6.5 0.3 DIP Harris
IRFD310 400 3.6 0.42 1.3 DIP IR
IRFD310 400 3.6 0.42 1.3 HEXDIP IR
IRFD311(R) 350 3.6 0.4 DIP Харрис
IRFD312 (R) 400 5 0,3 Dip Harris
IRFD313 (R) 350 5 0,3 Dip Harris
IRFD320 400 1,8 0,6 1,3 DIP IR
IRFD320 400 1,8 0,6 1,3 HEXDIP IR
DIPD320 400 1.8 0,6 1.3 HEXDIP IR
DIPD3320 400 1,8 0,6 1,3. Harris
IRFD322(R) 400 2.5 0.4 DIP Harris
IRFD323(R) 350 2.5 0.4 DIP Harris
IRFD420 500 3 0.46 1.3 DIP IR
IRFD420 500 3 0.46 1.3 HEXDIP IR
IRFD620 600 4.4 0.32 1.3 DIP IR
IRFD9014 -60 0,5 1,1 1,3 ДИП 2SJ360 БИР
IRFD9024 -60 0,28 1,6 1,3 DIP 2SJ377 BIR
IRFD9110 -100 1,2 0,7 1,3 DIP IR
IRFD9113 -60 1,6 0,6 DIP Harris
IRFD9120 -100 0,6 11,6 DIP IR
IRFD9120 -100 0,6 11,6 DIP IR
IRFD9120 -100 0,6 11,3 DIP IR
. Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
IRFD9123 -60 0,8 0,8 DIP Harris
IRFD9210 -200 30,4 1DIP ИК
IRFD9220 -200 1. 5 0.56 1DIP IR
IRFD9223 -150 2.4 0.45 DIP Harris
IRFDC10LC 600 10 0.25 1.3 DIP IR
IRFDC20 600 4.4 0.32 1.3 HEXDIP IR
IRFI1010G 55 0.14 43 50 TO-220IS IR
IRFI1010N 55 0.012 44 47 TO-220IS IR
IRFI1310G 100 0.04 21 50 TO-220IS 2SK2466 AIR
IRFI1310N 100 0.036 22 45 TO-220IS IR
IRFI3205 55 0.008 56 48 TO-220IS 2SK2985 AIR
IRFI3710 100 0.025 28 48 ТО-220ИС ИК
IRFI4905 -55 0.02 -41 63 TO-220IS IR
IRFI510A 100 0.4 5.6 33 I2-PAK 2SK2399 BSamsung
IRFI510G 100 0.54 4.5 27 TO-220IS 2SK2399 BIR
IRFI510G 100 0.54 4.5 27 TO-220IS IR
IRFI520A 100 0.2 9.2 45 I2-PAK 2SK2399 BSamsung
IRFI520G 100 0.27 4.2 37 TO-220IS 2SK2399 BIR
IRFI520N 100 0.2 7.2 27 TO-220IS 2SK2399 BIR
IRFI5210 -100 0.06 -20 48 TO-220IS IR
IRFI530A 100 0,11 14 55 I2-PAK 2SK2789 ASamsung
IRFI530G 100 0.16 9.7 42 TO-220IS 2SK2391 AIR
IRFI530N 100 0. 11 11 33 TO-220IS 2SK2391 AIR
IRFI540A 100 0.052 28 107 I2-PAK 2SK2466 BSamsung
IRFI540G 100 0.077 17 48 TO-220IS 2SK2391 AIR
IRFI540N 100 0.052 18 42 TO-220IS 2SK2466 AIR
IRFI550A 100 0.04 40 167 I2-PAK 2SK2466 BSamsung
IRFI610A 200 1.5 3.3 38 I2-PAK 2SK2920 BSamsung
IRFI614A 250 2 2.8 40 I2-PAK Samsung
IRFI614G 250 2 2.1 23 ТО-220ИС 2SK2840 ВОЗДУХ
IRFI620A 200 0.8 5 47 I2-PAK 2SK2920 BSamsung
IRFI620G 200 0.8 4.1 30 TO-220IS 2SK2381 AIR
IRFI624A 250 1.1 4.1 49 I2-PAK Samsung
IRFI624G 250 1.1 3.4 30 TO-220IS 2SK2840 AIR
IRFI630A 200 0.4 9 72 I2-PAK 2SK2401 ASamsung
IRFI630G 200 0.4 5.9 35 TO-220IS 2SK2350 AIR
IRFI634A 250 0.45 8.1 74 I2-PAK 2SK2598 ASamsung
IRFI634G 250 0.45 5.6 35 TO-220IS 2SK2417 AIR
IRFI640A 200 0.18 18 139I2-PAK 2SK2401 ASAMSUNG
IRFI640G 200 0,18 9,8 40 TO-220 PAK 2SK2838 ASamsung
IRFI720A 400 1. 8 3.3 46 I2-PAK 2SK2838 ASamsung
IRFI720G 400 1.8 2.6 30 TO-220IS 2SK2679 AIR
IRFI730A 400 1 5.5 73 I2-PAK 2SK2838 ASamsung
IRFI730G 400 1 3.7 35 TO-220IS 2SK2679 АИР
IRFI734G 450 1,2 3,4 35 до 220IS 2SK2543 AIR
IRFI740A 400 0,55 10 134 I2-PAK 2949 ASAMSUNG
IRFI740G 400 0,55 5.4 40 до 250IS 2SK2952
900GESE 4005555.44 40 до 250IS 2SK2952
9. Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровой код
Деталь VDSS RDS(ON) Пакет IDPDP Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
IRFI740GLC 400 0,55 6 40 3 TO-2250IS 2SK-2250IS 2SK
IRFI744G 450 0,63 4,940 TO-220IS 2SK2952 AIR
IRFI820A 500 3 2.5 49 I2-PAK Samsung
IRFI820G 500 3 2.1 30 TO-220IS 2SK2862 AIR
IRFI830A 500 1.5 4.5 73 I2-PAK 2SK2991 ASamsung
IRFI830G 500 1.5 3.1 35 TO- 220IS 2SK2662 AIR
IRFI840A 500 0.85 8 134 I2-PAK 2SK2776 ASamsung
IRFI840G 500 0. 85 4.6 40 TO-220IS 2SK2543 AIR
IRFI840GLC 500 0.85 4.8 40 TO-220IS 2SK2543 AIR
IRFI9520G -100 0.6 5.2 37 TO-220IS IR
IRFI9530G -100 0,3 7,7 42 TO-220IS 2SJ380 AIR
IRFI9540G -100 0,2 11 48 TO-220IS 2SJ380 AIR
IRFI9620G -200 1,5 3 30 TO-220IS 2SJ407 AIR
IRFI9630G -200 0,8 4,3 35 до 2505.14153
511511510.1001511515153351153351150-IRI
31110-IRI
0. 220IS 2SJ512 AIR
IRFI9640G -200 0,5 6,1 40 до 220IS 2SJ513 AIR
rfi9Z14G -60 0,5 5,3 27 TO -220IS 2SJ438 AIR
AIRFI9Z24G -60 0,28 37 37 37 37 373.153.153.153.153.1153.153.153.153.1153.115 37.1153.115 37333 37 37 37 37.1153.115 37.1153 37 37 37 37 37 373. 29 ТО-220ИС 2SJ438 АИР
IRFI9Z34G -60 0,14 12 42 ТО-220ИС 2SJ304 АИР
IRFI9Z34N -55 0.1 -14 37 TO-220IS IR
IRFIBC20G 600 4.4 1.7 30 TO-220IS 2SK3067 AIR
IRFIBC30G 600 2.2 2.5 35 TO-220IS 2SK2750 AIR
IRFIBC40G 600 1. 2 3.5 40 TO-220IS 2SK2545 AIR
IRFIBC40GLC 600 1,2 4 40 TO-220IS 2SK2545 AIR
IRFIBE20G 800 6,5 30 30 TO-220IS 2SK2603 BIR
IRFIBE30G 800 3 2.1 35 до 220IS 2SK2603 BIR
GIB 800 3 2,1 35 до 220S 2603. 900 3,7 1,9 35 ТО-220ИС 2СК2700 БИР
IRFIP044 60 0.028 43 100 TO-247IS 2SK2233 BIR
IRFIP054 60 0.014 64 120 TO-247IS 2SK2313 BIR
IRFIP140 100 0.077 23 100 TO-247IS 2SK2391 BIR
IRFIP150 100 0.055 31 120 TO-247IS 2SK2466 BIR
IRFIP240 200 0.18 14 83 TO-247IS 2SK2382 BIR
IRFIP244 250 0.28 11 83 TO-247IS 2SK2508 BIR
IRFIP250 200 0.085 22 96 TO-247IS 2SK2995 AIR
IRFIP254 250 0.14 17 96 TO-247IS 2SK2995 AIR
IRFIP340 400 0,55 8 83 ТО-247ИС 2СК2952 BIR
IRFIP350 400 0.3 11 96 TO-247IS 2SK2917 AIR
IRFIP440 500 0.85 6.4 83 TO-247IS 2SK2600 AIR
IRFIP448 500 0.6 7.4 89 TO-247IS 2SK2600 AIR
IRFIP450 500 0.4 10 96 TO-247IS 2SK2916 AIR
IRFIP9140 -100 0. 2 15 100 TO-247IS 2SJ412 BIR
IRFIP9240 -200 0.5 8.9 83 TO-247IS 2SJ513 BIR
IRFIZ14A 60 0.14 10 30 I2-PAK 2SK2231 BSamsung
IRFIZ14G 60 0.2 8 27 TO-220IS 2SK2231 BIR
IRFIZ24A 60 0,07 17 44 I2-PAK 2SK2311 ASamsung
IRFIZ24E 60 0,071 14 29 TO-220IS 2SK2232 AIR
IRFIZ24G 60 0,1 14 37 TO-220IS 2SK2232 AIR
IRFIZ24N 55 0,07 13 26 TO-220IS 2SK2232 AIR
5107 13 26 TO-220IS 2SK2232 AIR
51-visies 1 QUSISISE 1 QUSISISE 1. :Different Package
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
IRFIZ34A 60 0,04 30 72 I2-1PAK1
ИРФИЗ34Е 60 0,042 21 37 ТО-220ИС 2СК2232 ВОЗДУХ
IRFIZ34G 60 0,05 20 42 TO-220IS 2SK2232 AIR
IRFIZ34N 55 0,04 19 31 До 220IS 2SK2232 AIR
IRFIZ44A 6024 50 126 I2-PAK 2SK23776 ASAMSNG 44A 6024 50 126 I2-PAK 2SK23776
.
415151515151518.1001518 9.0441.1001518 9.044.1001518 9.044.1044. IRFIZ44N 55 0.024 28 38 TO-220IS 2SK2385 AIR
IRFIZ46N 55 0.02 31 40 TO-220IS 2SK2312 AIR
IRFIZ48G 60 0.018 37 50 TO-220IS 2SK2312 AIR
IRFIZ48N 55 0.016 36 42 TO-220IS 2SK2312 AIR
IRFL014 60 0,2 2,7 3,1 СОТ-223 2SK2741 ВОЗДУХ
IRFL110 100 0.54 1.5 3.1 SOT-223 2SK2742 AIR
IRFL210 200 1.5 0.96 3.1 SOT-223 IR
IRFL214 250 2 0.79 3.1 SOT-223 IR
IRFL4105 55 0.045 3.7 2.1 SOT-223 IR
IRFL4310 100 0.2 1,6 2.1 SOT-223 2SK2742 AIR
IRFL9014 -60 0,5 1,8 3.1 SOT-223 IR
IRFL9110 -100 1,2 1,1 3,1 SOT-223 IR
IRFM014A 60 0,14 2.8 2.1 SOT-223 2SK2741 ASMAM014A 60 0,14 2.8 2.1 223 2 2SK2741. -223 2SK2742 ASamsung
IRFM120A 100 0,2 2,3 2,4 SOT-223 2SK2742 ASamsung
IRFM210A 200 1.5 0.77 2SOT-223 Samsung
IRFM214A 250 2 0.64 2.1 SOT-223 Samsung
IRFM220A 200 0.8 1.13 2.4 SOT-223 Samsung
IRFM224A 250 1. 1 0.92 2.5 SOT-223 Samsung
IRFP044 60 0.028 57 180 TO-247 2SK2233 AIR
IRFP044N 55 0.02 49 100 TO-247 2SK2173 AIR
IRFP048 60 0.018 70 190 TO-247 2SK2173 AIR
IRFP048N 55 0.016 62 130 TO-247 2SK2173 AIR
IRFP054 60 0.014 70 230 TO- 247 2SK2313 ВОЗДУХ
IRFP054N 55 0.012 72 130 TO-247 2SK2313 AIR
IRFP064 60 0.009 70 300 TO-247 2SK2313 AIR
IRFP064N 55 0.008 98 150 TO-247 2SK2987 AIR
IRFP140 100 0.077 31 180 TO-247 2SK2466 BIR
IRFP140A 100 0.052 31 131 TO-3P 2SK2466 BSamsung
IRFP140N 100 0.052 27 94 TO-247 2SK2466 BIR
IRFP141R 80 0.077 31 TO-247 2SK2466 BHarris
IRFP142R 100 0.099 27 TO-247 2SK2314 BHarris
IRFP143R 80 0.099 27 TO -247 2SK2466 Бхаррис
IRFP150 100 0.055 41 230 TO-247 2SK2466 BIR
IRFP150A 100 0.04 43 193 TO-3P 2SK2466 BSamsung
IRFP150N 100 0.036 39 140 TO-247 2SK1381 AIR
IRFP151(R) 60 0.055 40 TO-247 2SK2398 AHarris
IRFP152(R) 100 0. 085 34 TO-247 2SK2314 BHarris
IRFP153(R) 60 0.085 34 TO-247 2SK2232 BHarris
IRFP240 200 0.18 20 150 TO-247 2SK2382 BIR
IRFP240A 200 0.18 20 180 TO-3P 2SK2382 BSamsung
IRFP241(R) 150 0,18 18 TO-247 2SK2382 BHarris
IRFP242R 200 0,22 16 TO -247 2SK2382 BHARRIS
IRFP243R 150 0,22 16 TO -247 2SK2382 BHARRIS
Пересмотренный 1Q ’99 — 27 — A: Blesest, B: Bharris
CRESCELS
. Справочник
. RDS (ON) IDPDPACKAGE TOSHIBA NOTE VENDER
Число (V) (OHM) (A) (W) Замена
IRFP244 250 0,28 150 до 247 2SK2508 BIR
IRFP244A 250 0,28 16 180 до 3P 25081
.
.
.
.
. IRFP245 250 0,28 14 TO-247 2SK2508 BHarris
IRFP246 275 0.17 20 TO-247 2SK1486 BHarris
IRFP247 275 0.28 14 TO-247 Harris
IRFP250 200 0.085 30 190 TO-247 2SK3176 AIR
IRFP250A 200 0.085 32 204 TO-3P 2SK3176 ASamsung
IRFP251(R ) 150 0. 085 33 TO-247 2SK2967 AHarris
IRFP252(R) 200 0.085 30 TO-247 2SK3176 AHarris
IRFP253(R) 150 0.12 27 TO-247 2SK2882 BHarris
IRFP254 250 0.14 23 23 TO-247 2SK2967 AIR
ИРФП254А 250 0,14 25 221 ТО-3П 2СК2967 ASamsung
IRFP255 250 0.14 22 TO-247 2SK2967 AHarris
IRFP256 275 0.14 23 TO-247 2SK1486 BHarris
IRFP257 275 0.14 22 TO-247 2SK1486 BHarris
IRFP260 200 0.055 46 280 TO-247 2SK3176 AIR
IRFP264 250 0.075 38 280 TO-247 2SK2967 AIR
IRFP340 400 0.55 11 150 TO-247 2SK2841 BIR
IRFP340A 400 0.55 11 162 TO-3P 2SK2841 BSamsung
IRFP341R 350 0.55 11 TO-247 2SK2841 BHarris
IRFP342R 400 0.8 8.3 ТО-247 2SK2841 БХаррис
IRFP343R 350 0.8 8.7 TO-247 2SK2841 BHarris
IRFP344 450 0.63 9.5 150 TO-247 2SK2601 AIR
IRFP350 400 0.3 16 190 TO-247 2SK2837 AIR
IRFP350A 400 0.3 17 202 TO-3P 2SK2837 ASamsung
IRFP350LC 400 0,3 18 190 to-247 2SK2837 AIR
IRFP351 (R) 350 0,3 15 TO-247 2SK2837 AHARRIS
IRFP352 (R) 400 0,4 14 TO-247 2 SK2698 AHARRIS
IRFP35333333333333 (R. 2498.148.148.148.148.148.148 2498 2498 2498.148.148.148.148.148.148.148.148.148.148.148.148.148.148 (R.14.148. 14.148 (R). AHarris
IRFP354 450 0,35 14 190 TO-247 2SK2698 AIR
IRFP360 400 0.2 23 280 TO-247 2SK1544 BIR
IRFP360LC 400 0.2 23 280 TO-247 2SK1544 BIR
IRFP362 400 0.25 20 TO-247 2SK2837 AHarris
IRFP3710 100 0.028 51 180 TO-247 2SK1381 AIR
IRFP440 500 0.85 8.8 150 TO-247 2SK2601 AIR
IRFP440A 500 0.85 8.5 162 TO-3P 2SK2601 ASamsung
IRFP441R 450 0.85 8TO-247 2SK2601 AHarris
IRFP442(R) 500 1.1 7TO-247 2SK2600 BHarris
IRFP443R 450 1.1 7TO-247 2SK2600 БХаррис
IRFP448 500 0.6 11 180 TO-247 2SK2601 AIR
IRFP450 500 0.4 14 190 TO-247 2SK2698 AIR
IRFP450A 500 0.4 14 205 TO-3P 2SK2698 ASamsung
IRFP450LC 500 0.4 16 190 TO-247 2SK2698 AIR
IRFP451(R) 450 0.4 14 TO-247 2SK2698 AHarris
IRFP452(R) 500 0.5 12 TO-247 2SK2601 AHarris
IRFP453(R) 450 0. 5 12 TO-247 2SK2601 AHarris
IRFP460 500 0.27 20 280 TO-247 2SK2837 AIR
IRFP460LC 500 0,27 20 280 TO-247 2SK2837 AIR
IRFP462 500 0,35 17 TO -247 2SK2837 AHARRIS
IRFP9140 -100 0,2 21 180 TO -247 2SJ464 BIR
Пересмотренный 1Q ’99 -28 -A: Самый ближайший, B: различный пакет
Power MOS. Деталь ТО VDSS RDS(ON) IDPDPPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
IRFP9140N -100 0,117 -21 120 TO-247 2SJ464 BIR
IRFP9141 -50 0-24 190 2SJ401 BHarris
IRFP9142 -100 0,3 16 TO-247 2SJ412 BHarris
IRFP9143 -50 0.3 16 TO-247 2SJ401 BHarris
IRFP9150 -100 0.15 25 TO-247 2SJ464 AHarris
IRFP9151 -50 0.15 25 TO-247 2SJ402 BHarris
IRFP9240 -200 0.5 12 150 TO-247 2SJ513 BIR
IRFP9241 -150 0.5 12 TO-247 2SJ513 BHarris
IRFP9242 -200 0.7 10 TO-247 2SJ515 BHarris
IRFP9243 -150 0.7 10 TO-247 2SJ515 BHarris
IRFPC30 600 2.2 4.3 100 TO-247 2SK2602 AIR
IRFPC40 600 1,2 6,8 150 ТО-247 2SK2602 ВОЗДУХ
IRFPC42R 600 1. 6 5.9 TO-247 2SK2602 AHarris
IRFPC48 600 0.82 8.9 170 TO-247 2SK2699 AIR
IRFPC50 600 0.6 11 180 TO-247 2SK2699 AIR
IRFPC50LC 600 0.6 13 180 TO-247 2SK2699 AIR
IRFPC60 600 0.4 16 280 TO-247 2SK2915 AIR
IRFPC60LC 600 0.4 16 280 TO-247 2SK2915 AIR
IRFPE30 800 3 4.1 125 TO-247 2SK2603 BIR
IRFPE40 800 2 5.4 150 TO-247 2SK2604 AIR
IRFPE50 800 1.2 7,8 190 ТО-247 2SK2607 ВОЗДУХ
IRFPF30 900 3.7 3.6 125 TO-247 2SK2719 AIR
IRFPF40 900 2.5 4.7 150 TO-247 2SK2610 AIR
IRFPF50 900 1.6 6.7 190 TO-247 2SK2611 AIR
IRFPG30 1000 5 3.1 125 TO-247 2SK1359 AIR
IRFPG40 1000 3.5 4.3 150 TO-247 2SK1359 AIR
IRFPG42 1000 4.2 3.9 TO-247 2SK1359 AHarris
IRFPG50 1000 2 6.1 190 TO-247 2SK1365 AIR
IRFR014 60 0.2 7.7 25 D-PAK 2SK2231 AIR
IRFR014A 60 0.14 8.2 18 D-PAK 2SK2231 ASamsung
IRFR024 60 0,1 14 42 D-PAK 2SK2782 AIR
IRFR024A 60 0,07 15 30 D-PAK 2SK2782 ASAMSUNG
IRFR024N 55 0,075 16 38 D-PAK 2SK2782 AIR
0,075 16 38 D-PAK 2SK2782 AIR
0,075 16 38 D-PAK 2SK2782 AIR
0,075 16 38 D-PAK 2SK2782 AIR
9A 0. 100 0.54 4.3 25 D-PAK 2SK2201 AIR
IRFR110A 100 0.4 4.7 20 D-PAK 2SK2201 ASamsung
IRFR120 100 0.27 7.7 42 D-PAK 2SK2399 AIR
IRFR1205 55 0.027 37 69 D-PAK IR
IRFR120A 100 0.2 8.4 32 D-PAK 2SK2399 ASamsung
IRFR120N 100 0,21 9.1 39 D-PAK 2SK2399 AIR
IRFR121 80 0.27 8.4 TO-252 2SK2399 AHarris
IRFR130A 100 0.11 13 41 D-PAK Samsung
IRFR210 200 1.5 2.6 25 D-PAK 2SK2920 AIR
IRFR210A 200 1.5 2.7 26 D -PAK 2SK2920 ASamsung
IRFR214 250 2 2.2 25 D-PAK IR
IRFR214A 250 2 2.2 25 D-PAK Samsung
IRFR220 200 0.8 4.8 42 D-PAK 2SK2920 AIR
IRFR220A 200 0.8 4.6 40 D-PAK 2SK2920 ASamsung
IRFR221 150 0,8 4,6 TO-252 2SK2920 AHarris
IRFR222 200 1.2 3,8 до 252 2SK2920 AHARRIS
Пересмотренный 1Q ’99 — 29 — A: ближайший, B: Различная упаковка
Power Mosfets Cross Relange Alphanumerically
Part VDSS RDS RDS (ON) IDPDPACKAGE TOSHIPAGE
PEAR (V) (OHM) (a) (w) Замена
IRFR224 250 1. 1 3,8 42 D-PAK IR
IRFR224A 250 1.1 3,8 42 D-PAK SAMSUNG
IRFR230A 200 0,4 7,5 50 D-PAK Samsung
IRFR234A 250 250 250 250 250 250 250.50.5 50 D-PAK Samsung
1 IRFR234A 250 250.5.5. 50 D-Pak Samsung
1 IRFR234A 0,45 6,6 49 Д-ПАК Самсунг
IRFR310 400 3.6 1,7 25 D-PAK 2SK2599 BIR
IRFR310A 400 3.6 1,7 26 D-PAK 2SK2599 BSAMSUNG
IRFR320 400 1,8 3.1 42 D-PAK IR
IRFR320A 400 1,8 3.1 42 D-PAK IR
IRFR320A 400 1,8 3.1 42 D-PAK IR
1 IRFR320A 400 1,8 3.1 42 DA-PAK
11. 1,8 3,1 до 252 2SK2679 Bharris
IRFR322 400 2,5 2,6 TO-252 2SK2599 Bharris
IRFR3303 30 0,031 33 57 D-PAK IR
IRFR330A 400 1 4,5 48 48 D-PAK SAMS
IRFR330A 400 1 4,5 48 48 D-PAK SAMS
IRFR330A 400 1 4,5 48 48 D-PAK SAMSNG
IRFR330A 400 1 4,5 48 48 D-PAK SAMSNG
. IR
IRFR410 500 7 1,5 D-PAK 2SK2865 AHarris
IRFR4105 55 0.045 25 48 D-PAK 2SK2782 AIR
IRFR420 500 3 2. 4 42 D-PAK 2SK2599 BIR
IRFR420A 500 3 2.3 41 D-PAK 2SK2599 BSamsung
IRFR421 450 3 2.5 TO-252 2SK2599 BHarris
IRFR422 500 4 2.2 TO-252 2SK2599 BHarris
IRFR430A 500 1.5 3.5 48 D-PAK Samsung
IRFR5305 -55 0.065 -28 89 D-PAK IR
IRFR5505 -55 0.11 -18 57 D-PAK IR
IRFR9014 -60 0,5 5,1 25 D-PAK 2SJ377 AIR
IRFR9024 -60 0,28 8,8 42 D-PAK 2SJ377 AIR
IRFR9110 -100 1.2 3.1 25 D-PAK IR
IRFR9120 -100 0.6 5.6 42 D-PAK IR
IRFR9120N -100 0.48 -6.5 39 D-PAK IR
IRFR9210 -200 31.9 25 D-PAK IR
IRFR9214 -250 3-2.7 50 D-PAK 2SJ512 BIR
IRFR9220 -200 1.5 3.6 42 D-PAK IR
IRFR9310 -400 7-1.8 50 D-PAK IR
IRFRC20 600 4.4 2 42 D-PAK 2SK2865 AIR
IRFS140A 100 0,052 23 72 TO-3PIS 2SK2466 BSamsung
IRFS150A 100 0,04 31 100 TO-3PIS 2SK2466 BSamsung
IRFS1Z0 100 2.4 0.82 3.6 SOT-89 2SK2963 AIR
IRFS240A 200 0.18 12.8 73 TO-3PIS 2SK2382 BSamsung
IRFS244A 250 0. 28 10.2 73 TO-3PIS 2SK2508 BSamsung
IRFS250A 200 0.085 21.3 90 TO-3PIS 2SK2995 ASamsung
IRFS254A 250 0.14 16 90 TO-3PIS 2SK2995 ASamsung
IRFS340A 400 0.55 8 85 TO-3PIS 2SK2952 BSamsung
IRFS350A 400 0.3 11.5 92 TO-3PIS 2SK2917 ASamsung
IRFS440A 500 0.85 6.2 85 TO-3PIS 2SK2600 ASamsung
IRFS450A 500 0.4 9.6 96 TO-3PIS 2SK2916 ASamsung
IRFS510A 100 0.4 4.5 21 TO-220IS 2SK2399 BSamsung
IRFS520A 100 0.2 7.2 28 TO-220IS 2SK2399 BSamsung
IRFS530A 100 0.11 10.7 32 TO-220IS 2SK2391 ASamsung
IRFS540A 100 0,052 17 39 to-220IS 2SK2466 ASAMSUNG
IRFS550A 100 0,04 21 46 TO-220IS 2SK2466 ASAMSUNG
IRFS610A 200 1,5 22 22-220IS 22381 ASAMSUNG
14A 222281 222281 222281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281 2281.0051 Пересмотрено в 1 квартале 2099 г. — 30 г. — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Replacement
IRFS620A 200 0. 8 4.1 32 TO-220IS 2SK2381 ASamsung
IRFS624A 250 1.1 3.4 34 TO-220IS 2SK2840 ASamsung
IRFS630A 200 0.4 6.5 38 TO-220IS 2SK2350 ASamsung
IRFS634A 250 0.45 5.8 38 TO-220IS 2SK2417 ASamsung
IRFS640A 200 0.18 9.8 43 TO-220IS YTAF630 ASamsung
IRFS644A 250 0.28 7.9 43 TO-220IS 2SK2508 ASamsung
IRFS650A 200 0.085 15.8 50 TO-220IS Samsung
IRFS654A 250 0.14 12 50 TO-220IS Samsung
IRFS710A 400 3.6 1.6 23 TO-220IS 2SK2862 BSamsung
IRFS720A 400 1.8 2.8 33 TO-220IS 2SK2679 ASamsung
IRFS730A 400 1 3.9 38 TO-220IS 2SK2679 ASamsung
IRFS740A 400 0.55 5.7 44 TO-220IS 2SK2952 ASamsung
IRFS750A 400 0.3 8.4 49TO-220IS SAMSUNG
IRFS820A 500 3 2,1 33 TO-220IS 2SK2862 ASAMSUNG
IRFS830A 500 1,5 3,1 38 TO-220IS 2SK2662 ASAMSUNG
IRF840A 500 0,85 4.6 44444. 22053
IRF840A 500 0,85 4.6 4444. 444. 22053
IRF840A 500 0,85 4.6 44 4444. 444. 2SK2231 BSamsung
IRFSZ24A 60 0. 07 14 30 TO-220IS 2SK2232 ASamsung
IRFSZ34A 60 0.04 20 34 TO-220IS 2SK2385 ASamsung
IRFSZ44A 60 0.024 30 45 TO-220IS 2SK2312 ASamsung
IRFU014 60 0.2 7.7 25 I-PAK 2SK2231 AIR
IRFU014A 60 0.14 8.2 18 I-PAK 2SK2231 ASamsung
IRFU024 60 0.1 14 42 I-PAK 2SK2782 AIR
IRFU024A 60 0.07 15 30 I-PAK 2SK2782 ASamsung
IRFU024N 55 0.075 16 38 I-PAK 2SK2782 AIR
IRFU034A 60 0,04 23 40 IR-PAK SAMSUNG
IRFU110 100 0,54 4,3 25 I-PAK 2SK2201 AIR
IRFU110A 100 0,4 4,7 20 I-PAK 2SK2201 ASAMSUNG
IRFU120 100 0,277 7,7 42 42 I-PAK 2SK 2953
2
2
2
92
5
7
792
7
Р2н
IRFU120 100 0,27 7,7 42 42 I-PAK 2
. 37 69 I-PAK IR
IRFU120A 100 0,2 8,4 32 I-PAK 2SK2399 ASAMSUNG
IRFU120N 100 0,21 9,1 39 I-PAK 2SK2399 AIR
IRFU121 80 0,27 8,4 до 251 2SK2399 AHARRIS
IRFU130A 100 0,11 13 41 I-PAK SAMSUNG
IRFU130A 100 0,11 13 41 I-PAK SAMSUNG
151115111111111111111111115151151151151151151111111115115115111151151111511115151111тели. IRFU210A 200 1,5 2,7 26 IRFU214 2214 250 2 2,2 25 I-PAK IR
IRFU214A 250 2 2,2 40 И-ПАК 2SK2920 ASamsung
IRFU221 150 0,8 4,6 до 251 2SK2920 AHARRIS
IRFU222 200 1,2 3,8 TO-251 2SK2920 AHARRIS
IRFU224 250 1,1 3,8 42 I-PAK IR
IRFU224A 250 1,1 3,8 42 I-PAK IR
IRFU224A 250 1,1 3,8 42 42 I-PAK IR
IRFU224A 250 1,1 3,8 42 42 I-PAK IR
IRFU224A I-PAK Samsung
IRFU234A 250 0.45 6.6 49 I-PAK Samsung
IRFU310 400 3.6 1.7 25 I-PAK 2SK2599 BIR
IRFU310A 400 3.6 1.7 26 I-PAK 2SK2599 BSamsung
IRFU320 400 1.8 3.1 42 I-PAK 2SK2679 БИР
IRFU320A 400 1,8 3,1 41 И-ПАК Самсунг
Пересмотрено в 1 квартале 2099 г. — 31 г. — A: ближайший, B: другой корпус
Мощные МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт ) Replacement
IRFU321 350 1.8 3.1 TO-251 2SK2679 BHarris
IRFU322 400 2. 5 2.6 TO-251 2SK2599 BHarris
IRFU3303 30 0.031 33 57 I-PAK IR
IRFU330A 400 1 4.5 48 I-PAK Samsung
IRFU3910 100 0,11 15 52 И-ПАК ИР
IRFU4105 55 0.045 25 48 I-PAK 2SK2782 AIR
IRFU420 500 3 2.4 42 I-PAK 2SK2599 BIR
IRFU420A 500 3 2.3 41 I-PAK 2SK2599 BSamsung
IRFU421 450 3 2.5 TO-251 2SK2599 BHarris
IRFU422 500 4 2.2 TO-251 2SK2599 BHarris
IRFU430A 500 1.5 3.5 48 I-PAK Samsung
IRFU5305 -55 0.065 -28 89 I-PAK IR
IRFU5505 -55 0.11 -18 57 I-PAK IR
IRFU9014 -60 0,5 -5,1 25 I-PAK 2SJ377 AIR
IRFU9014 -60 0,5 5,1 25 I-PAK 2SJ377 AIR
IRFU9024 -60 0,28 8,8 42 I -PAK 2SJ377 AIR
IRFU9110 -100 1,2 3.1 25 I -PAK IR
IRFU9120 -100 0,6 5,6 42 I -PAK IR
IRFU9120N -100 0,48 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6 -6.
IRFU9210 -200 31,9 25 I-PAK IR
IRFU9214 -250 3-2.7 50 I-PAK 2SJ512 BIR
IRFU9220 -200 1. 5 3,6 42 I-PAK IR
IRFU9310 -400 7-1.8 42 I-PAK IR
IRFU9310 -400 7-1.8 42 I-PAK IR
IRFU9310 -400 7-1.8 42 I-PAK IR
IRFU9310 -400 7-1.8 42 I-PAK IR
IRFU9210 -400 7.8
IRFUC20 600 4,4 2 42 I-PAK 2SK2865 AIR
IRFW450 500 0,4 14 180 TO-247 2SK2698 AST
IRFW510A 100 0.4 5.6 33 D2-PAK 2SK2399 BSamsung
IRFW520A 100 0.2 9.2 45 D2-PAK 2SK2399 BSamsung
IRFW530A 100 0.11 14 55 D2-PAK 2SK2789 ASamsung
IRFW540A 100 0.052 28 107 D2-PAK 2SK2466 BSamsung
IRFW550A 100 0,04 40 167 D2-PAK 2SK2466 BSAMSUNG
IRFW610A 200 1,5 3,3 38 D2-PAK 2SK2920 BSAMSUNG
IRFW614A 250 2 2,8 40 D2-PAK SAMSUNG
IRFW620A 200 0,8 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47 47. 49D2-Pak Samsung
IRFW630A 200 0,4 9 72 D2-PAK 2SK2401 ASAMSUNG
IRFW634A 250 0,45 8,1 74 D2-PAK 2SK2598 ASAMSUNG
IRFW640A 200 0,1818 13 1399 DAMSUNG
IRFW640A 200 0,1818 13 13
411414141414141414141418. 2SK2598 ASamsung
IRFW710A 400 3.6 2 36 D2-PAK 2SK2838 ASamsung
IRFW720A 400 1.8 3.3 46 D2-PAK 2SK2838 ASamsung
IRFW730A 400 1 5.5 73 D2-PAK 2SK2838 ASamsung
IRFW740A 400 0.55 10 134 D2-PAK 2SK2949 ASamsung
IRFW820A 500 3 2.5 49 D2-PAK Samsung
IRFW830A 500 1.5 4.5 73 D2-PAK 2SK2991 ASamsung
IRFW840A 500 0.85 8 134 D2-PAK 2SK2776 ASamsung
IRFWZ14A 60 0.14 10 30 D2-PAK 2SK2231 BSamsung
IRFWZ24A 60 0.07 17 44 D2-PAK 2SK2311 ASamsung
IRFWZ34A 60 0.04 30 77 D2-PAK 2SK2311 ASamsung
IRFWZ44A 60 0.024 50 126 D2-PAK 2SK2376 ASamsung
IRFZ14 60 0.2 10 43 TO-220AB 2SK2231 BIR
Revised 1Q ‘ 99 — 32 — A: Ближайший, B: Другой пакет
Power Mosfets Cross Research Alphanumerically
Часть VDSS RDS (ON) IDPDPACKAGE TOSHIBA NOTE VENDER
(V) (OHM) (A) (W) Замена
IRFZ14A 60 0,14 10 30 TO-220AB 2SK22319513.NUNG3 9005.NUNG3 9005.NUNG3 9005.NUNG3 9005.NUNG3 9005. NUNG3 9005.NUNG3
.GNUNG3
.GNUNG3
. 60 0.2 10 43 D2PAK 2SK2231 BIR
IRFZ24 60 0.1 17 60 TO-220AB 2SK2232 BIR
IRFZ24A 60 0.07 17 44 TO-220AB 2SK2232 BSamsung
IRFZ24N 55 0.07 17 45 TO220AB 2SK2232 BIR
IRFZ24NL 55 0.07 17 45 TO- 262 2SK2311 ВОЗДУХ
IRFZ24NS 55 0.07 17 45 D2PAK 2SK2311 AIR
IRFZ24S 60 0.1 17 60 D2PAK 2SK2782 BIR
IRFZ34 60 0.05 30 88 TO-220AB 2SK2232 BIR
IRFZ34A 60 0.04 30 77 TO-220AB 2SK2385 BSamsung
IRFZ34E 60 0.042 28 68 TO-220AB 2SK2232 BIR
IRFZ34N 55 0.04 26 56 TO-220AB 2SK2232 BIR
IRFZ34NL 55 0.04 29 68 TO-262 2SK2311 AIR
IRFZ34NS 55 0.04 29 68 D2PAK 2SK2311 AIR
IRFZ34S 60 0.05 30 88 D2PAK 2SK2266 AIR
IRFZ40 50 0.028 50 150 TO-220AB 2SK2886 BST
IRFZ40FI 50 0.028 27 45 TO-220IS 2SK2886 AST
IRFZ44 60 0.028 50 150 TO-220AB 2SK2385 BIR
IRFZ44A 60 0.024 50 126 TO-220AB 2SK2312 BSamsung
IRFZ44E 60 0. 023 48 110 TO-220AB 2SK2312 BIR
IRFZ44ES 60 0.023 48 110 D2PAK 2SK2376 AIR
IRFZ44N 55 0.024 41 83 TO-220AB 2SK2385 BIR
IRFZ44NL 55 0.022 49 110 TO-262 2SK2376 AIR
IRFZ44NS 55 0.022 49 110 Д2ПАК 2SK2376 ВОЗДУХ
IRFZ44S 60 0.028 50 150 D2PAK 2SK2266 AIR
IRFZ46 50 0.024 50 150 TO-220AB 2SK2886 BIR
IRFZ46N 55 0.02 46 88 TO-220AB 2SK2312 BIR
IRFZ46NL 55 0.02 53 120 TO-262 2SK2376 AIR
IRFZ46NS 55 0.02 53 120 D2PAK 2SK2376 AIR
IRFZ46S 50 0.024 50 150 D2PAK 2SK3051 AIR
IRFZ48 60 0.018 50 190 TO-220AB 2SK2312 BIR
IRFZ48N 55 0.016 53 94 TO-220AB 2SK2312 BIR
IRFZ48NL 55 0.016 64 140 TO-262 2SK2376 ВОЗДУХ
IRFZ48NS 55 0.016 64 140 D2PAK 2SK2376 AIR
IRFZ48S 60 0.018 50 190 D2PAK 2SK2376 AIR
IRL2203 30 0.01 92 150 TO-220AB 2SK3127 BIR
IRL2203N 30 0.007 100 130 TO-220AB IR
IRL2203NL 30 0.007 116 170 TO-262 IR
IRL2203NS 30 0. 007 116 170 D2PAK IR
IRL2203S 30 0.01 92 150 D2PAK 2SK3127 AIR
IRL2505 55 0.008 104 200 TO-220AB 2SK2985 BIR
IRL2505L 55 0.008 104 200 TO-262 2SK2986 AIR
IRL2505S 55 0,008 104 200 Д2ПАК 2СК2986 AIR
IRL2703 30 0,04 24 45 до 220AB 2SK2844 AIR
IRL2703S 30 0,04 24 45 D2PAK 2SK3089 AIR
IRL2910 100 0,026 48 150 TO-250AB IR
irl2910 100 0,026 48 150 до 250AB IR
irl2910 100 0,026 48 150 до 250AB IR
ill2910 100 0,026 48 150 до 250AB. 89 TO -220AB IR
IRL3102S 20 0,013 61 89 D2PAK IR
IRL3103 30 0,014 56 83 TO -220AB IR
Пересмотренный 1Q ’99 — 33 — A: ближайший, B: Разное пакет
Power Mosfets Mosfets Mosfets Mosfets Mosfets Mosfets.
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
IRL3103L 30 0.014 64 110 TO-262 IR
IRL3103S 30 0.014 64 110 D2PAK IR
IRL3202 20 0.016 48 69 TO-220AB IR
IRL3202S 20 0. 016 48 69 D2PAK IR
IRL3302 20 0.02 39 57 TO-220AB IR
IRL3302S 20 0.02 39 57 D2PAK IR
IRL3303 30 0.026 34 56 TO-220AB 2SK2844 AIR
IRL3303L 30 0,026 38 68 TO-262 2SK3089 ВОЗДУХ
IRL3303S 30 0.026 38 68 D2PAK 2SK3089 AIR
IRL3402 20 0.01 85 110 TO-220AB IR
IRL3402S 20 0.01 85 110 D2PAK IR
IRL3502 20 0.007 110 140 TO-220AB IR
IRL3502S 20 0.007 110 140 D2PAK IR
IRL3705 50 0.012 80 150 TO-220AB IR
IRL3705N 55 0.01 77 130 TO-220AB IR
IRL3705NL 55 0.01 89 170 TO-262 IR
IRL3705NS 55 0.01 89 170 D2PAK IR
IRL3705S 50 0.012 80 150 D2PAK IR
ИРЛ3803 30 0,006 120 150 ТО-220АБ ИК
IRL3803L 30 0.006 140 200 TO-262 IR
IRL3803S 30 0.006 140 200 D2PAK IR
IRL510 100 0.54 5.6 43 TO-220AB IR
IRL510S 100 0.54 5.6 43 D2PAK IR
IRL520 100 0.27 9.2 60 TO-220AB 2SK2399 BIR
IRL520N 100 0.18 10 47 TO-220AB 2SK2314 AIR
IRL520S 100 0. 27 9.2 60 D2PAK 2SK2399 BIR
IRL530 100 0.16 15 88 TO-220AB 2SK2314 AIR
IRL530N 100 0.1 15 63 TO-220AB 2SK2314 AIR
ИРЛ530НС 100 0,1 15 63 Д2ПАК 2SK2789AIR
IRL530S 100 0.16 15 88 D2PAK 2SK2789 AIR
IRL540 100 0.077 28 150 TO-220AB 2SK2314 AIR
IRL540N 100 0.044 30 94 TO-220AB 2SK2466 AIR
IRL540S 100 0.077 28 150 D2PAK 2SK2789 AIR
IRL620 200 0.8 5,2 50 до 220AB 2SK2381 BIR
IRL620S 200 0,8 5,2 50 D2PAK 2SK2920 BIR
IRL630 200 0,4 9 74 TO-220AB YTA630 AIR
IRL630S 200 0,4 9 74 D2PAK 2SK240153.IRL630S 200 0,4 9 74 D2PAK 2SK240153.IRL6330S 200 0,4 9 74 D2PAK 2SK240153.IRL6330S 200 0,4 9 74 D2PAK 2SK240153.IRL630S 200 0,4 9 74 D2PAK 2SK24015 3
.0053
IRLD014 60 0.2 1.7 1.3 DIP IR
IRLD024 60 0.1 2.5 1.3 DIP IR
IRLD110 100 0.54 11.3 DIP IR
IRLD120 100 0.27 1.3 1.3 DIP IR
IRLI2203G 30 0.01 49 48 TO-220IS IR
IRLI2203N 30 0.007 61 47 TO-220IS IR
IRLI2505 55 0. 008 58 63 TO-220IS 2SK2985 AIR
IRLI2910 100 0.026 27 48 TO-220IS IR
IRLI3705G 50 0.012 45 48 TO-220IS IR
IRLI3705N 55 0.01 47 47 TO- 220ИС ИК
ИРЛИ3803 30 0,006 67 48 ТО-220ИС ИК
IRLI520G 100 0.27 7.2 37 TO-220IS 2SK2399 BIR
Revised 1Q ’99 — 34 — A:Nearest, B:Different Package
Power MOSFETs Cross Reference Alphanumerically
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Число (v) (OHM) (a) (w) Замена
IRLI520N 100 0,18 7,7 27 TO-220IS 2SK2391 AIR
IRLI530G 100 0,16 9,7 42 TO-220IS 2SK2391 AIR
illi530N 100 0,11 33 до-2201 2SK2391 2SK2391 2SK2391 2SK2391 2SK2391 2SK2391 2SK2391 2SK2391 2SK2391 AIR
ILI530N 100.
ИРЛИ540Г 100 0,077 12 48 ТО-220ИС 2СК2391 воздух
IRLI540N 100 0,044 20 42 TO-220IS 2SK2466 BIR
IRLI620G 200 0,8 4,1 30 TO-220IS 2SK2381 AIR
IRLI630G 200 0,4 5,9 32 TO-250IS 2SK2350
G 200G 0,4 5,9 32 TO 220IS 2SK2350
9005 900G.
IRLIZ14G 60 0.2 8 27 TO-220IS 2SK2231 BIR
IRLIZ24G 60 0.1 14 37 TO-220IS 2SK2232 AIR
IRLIZ24N 55 0.06 14 26 TO-220IS 2SK2232 AIR
IRLIZ34G 60 0.05 20 42 TO-220IS 2SK2232 AIR
ИРЛИЗ34Н 55 0,035 20 31 ТО-220ИС 2СК2385 ВОЗДУХ
IRLIZ44G 60 0.028 30 48 TO-220IS 2SK2385 AIR
IRLIZ44N 55 0.022 28 38 TO-220IS 2SK2312 AIR
IRLL014 60 0.2 2.7 3.1 SOT-223 2SK2741 AIR
IRLL014N 55 0.14 22.1 SOT-223 2SK2741 AIR
IRLL110 100 0.54 1.5 3.1 SOT-223 2SK2742 AIR
IRLL2705 55 0.04 5.2 2.1 SOT-223 IR
IRLL3303 30 0.031 6.5 2.1 SOT-223 2SK2839 AIR
IRLML2402 20 0.25 0.93 0.34 Micro-3 IR
IRLML2803 30 0.25 0.91 0.34 Микро-3 ИК
IRLML5103 -30 0.6 0.6 0.28 Micro-3 IR
IRLML6302 -20 0.6 0.61 0.28 Micro-3 SSM3J01F IR
IRLMS1503 30 0.1 3.2 1.7 MICRO6 IR
IRLMS1902 20 0.1 3.2 1.7 MICRO6 IR
IRLMS5703 -30 0.2 -2.3 1,7 Micro6 IR
IRLMS6702 -20 0,2 -2,3 1,7 MICRO6 IR
IRLR014 60 0,2 7,7 25 D-PAK 2SK2231 AIR
IRLR024 60 0,1 14 42 D-PAK 2SK2232 AIR
51024. 55,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,75,7.
IRLR110 100 0,54 4,3 25 D-PAK 2SK2201 ВОЗДУХ
IRLR120 100 0.27 7.7 42 D-PAK 2SK2399 AIR
IRLR120N 100 0.185 11 39 D-PAK 2SK2399 AIR
IRLR2703 30 0.045 22 38 D-PAK IR
IRLR2705 55 0.04 24 46 D-PAK IR
IRLR2905 55 0,027 36 69 D-PAK IR
IRLR3103 30 0,019 46 69 D-PAK IR
IRLR3303 30 0,031 33 57 D-PAK IR
IRLR3410 100 0,1 15 52 D-PAK IR
LIR014 6.75.7 25 52 I-PAK IR
LIR014 60. 2SK2231 AIR
IRLU024 60 0,1 14 42 I-PAK 2SK2782 AIR
IRLU024N 55 0,065 17 38 I-PAK 2SK2782 AIR
IRLU110 100 0.54 4.3 25 I-PAK 2SK2201 AIR
IRLU120 100 0.27 7.7 42 I-PAK 2SK2399 AIR
IRLU120N 100 0.185 11 39 I-PAK 2SK2399 AIR
IRLU2703 30 0.045 22 38 I-PAK IR
IRLU2705 55 0,04 24 46 I-PAK IR
IRLU2905 55 0,027 36 69 I-PAK IR
IRLU3103 30 0,019 46 69 I-PAK IR
Пересмотренный 1Q ’99-35-A: ближайший, B: Различный пакет
. МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (V) (OHM) (a) (W) Замена
IRLU3303 30 0,031 33 57 I-PAK IR
IRLU3410 100 0,1 15 52 I-PAK IR
IRLZ14 60 0,2 10 43 TO-220AB 2SK2231
IRLZ14 60 0,2 10 43 TO-220AB 2SK2231111114 60 0,2 10 43 TO-220AB 2SK2231 60 0,2 10 43 TO-220AB 2SK2231
.
IRLZ14S 60 0,2 10 43 D2PAK 2SK2231 BIR
IRLZ24 60 0,1 17 60 TO-220AB 2SK2232 BIR
IRLZ24N 55 0,06 18 45 TO-220AB 2SK22222 BIR
.0618 45 45. 455.85. 455.85. 455.85. 455.85. 455. 455.85. 85 45. 85 45. 85. 455.85. 85 45. 85 45. 85. 455.85. 85. 45. 45. 45. 45. 45. 45. 45. 45. 45. 45 45. 455.85. 45 45 45 45 45 45 45,06. 0,06 18 45 Д2ПАК 2SK2311 АИР
IRLZ24S 60 0,1 17 60 Д2ПАК 2SK2782 БИР
IRLZ34 60 0.05 30 88 TO-220AB 2SK2232 BIR
IRLZ34N 55 0.035 27 56 TO-220AB 2SK2385 BIR
IRLZ34NL 55 0.035 30 68 TO-262 2SK2266 AIR
IRLZ34NS 55 0. 035 30 68 D2PAK 2SK2266 AIR
IRLZ34S 60 0.05 30 88 D2PAK 2SK2311 AIR
IRLZ44 60 0.028 50 150 TO-220AB 2SK2385 BIR
IRLZ44N 55 0.022 41 83 TO-220AB 2SK2312 BIR
IRLZ44NL 55 0.022 47 110 TO-262 2SK2376 AIR
IRLZ44NS 55 0.022 47 110 D2PAK 2SK2376 ВОЗДУХ
IRLZ44S 60 0.028 50 150 D2PAK 2SK2266 AIR
MLP1N06CL 60 0.75 1TO-220AB Motorola
MLP2N06CL 62 0.4 2TO-220AB Motorola
MMBF170 60 5 0.5 0.3 SOT-23 Fairchild
MMDF1300R2 25/-25 0.1/0.21 2 /2 SOP-8 (P & N) Motorola
MMDF1N05E 50 0,18 1SOP-8 (DUAL) TPC8205 Amotorola
MMDF2C01HD 20/-12 0,045/0,18 5,2/3,4 SOP-8 (P & N) MotorOLA
3 3
5.2.2.2.2.2.2.2.2.2.2.2.2.215.215.215.215.215.215.215.215.215.215.215.215.215.215.215.215.215.215.215.2.9005.2.9005.2.2.2.2.5.5.25/3,4 (P & N). /0,25 3,6/2,5 SOP-8(P&N) Motorola
MMDF2C02HD 20/-20 0,09/0.16 3.8/-3.3 SOP-8(P&N) Motorola
MMDF2C03HD 30/-30 0.07/0.2 4.1/-3 SOP-8(P&N) TPC8401 AMotorola
MMDF2N02E 25 0. 1 3.6 SOP-8 9053 Motorola 9053 MMDF2N05Z 50 0,3 21,6 SOP -8 (Dual) TPC8205 Amotorola
MMDF2P01HD -12 0,18 -3,4 SOP -8 (DUAL) Motorola
MMDF2P02E -25 0.25 -2,5 SOP -8 (DALL) TPC8333333333333333333333333333333333333333333333333333333333333333333333333333333333. 3.3 SOP-8 (двойной) TPC8302 AMotorola
MMDF2P03HD -30 0,2 -3 SOP-8 (двойной) TPC8301 AMotorola
MMDF3200* 20 0.02 SOP-8(Dual) TPC8204 AMotorola
MMDF3200D 20 0.015 7.1 SOP-8(Dual) TPC8204 AMotorola
MMDF3200Z 20 0.015 7.1 SOP-8(Dual) TPC8204 AMotorola
MMDF3201* 20 0.015 7.1 SOP- 8(двойной) TPC8204 AMotorola
MMDF3207* -20 0,03 SOP-8(двойной) Motorola
MMDF3301* -30 0,04 SOP-8(двойной) TPC8303 AMotorola
MMDF3303* 8,0/-230 P&N) TPC8401 AMotorola
MMDF3304* 30 0,025 SOP-8 (двойной) TPCT8203 AMotorola
MMDF3N02HD 20 0.09 3.8 SOP-8(Dual) TPC8202 AMotorola
MMDF3N03HD 30 0.07 4.1 SOP-8(Dual) TPC8201 AMotorola
MMDF3N04HD 40 0. 08 3.4 2SOP-8(Dual) Motorola
MMDF3N06HD 60 0.1 3.3 SOP-8 (Dual) Motorola
MMDF4N01HD 12 0.1 4SOP-8(Dual) Motorola
MMDF4N02Z 20 0.04 4.5 SOP-8(Dual) TPC8202 AMotorola
MMDF5N02Z 20 0.04 5SOP-8(Dual) TPC8202 AMotorola
MMDF6N02HD 20 0.035 6SOP- 8 (двойной) TPC8204 AMotorola
Пересмотрено в 1 кв. 99 — 36 — A: Ближайший, B: Другой корпус
Силовые МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
MMFT1N10E 100 0.3 1SOT-223 2SK2742 AMotorola
MMFT2955E -60 0.3 1.2 SOT-223 2SJ482 AMotorola
MMFT2N02EL 20 0.15 20.8 SOT-223 2SK2839 AMotorola
MMFT3055E 60 0.15 1.7 SOT-223 2SK2741 AMotorola
MMFT3055EL 60 0.18 1.5 SOT-223 2SK2741 Моторола
MMFT3055V 60 0,13 1,7 0,8 SOT-223 2SK2741 AMOTOROLA
MMFT3055VL 60 0,14 1,5 0,8 SOT-223 2SK2741 AMOTOROLA
MMSF10N02Z 20 0,0151,1,001,001. 108 (SYNGAOL) SYSTROLA). (Одинарный) Motorola
MMSF3203* -20 0,02 SOP-8 (Одинарный) Motorola
MMSF3205 -20 0,015 -8,6 SOP-8 (Одиночный) Motorola
MMSF3207 -20 0,033 -05 SOP-8 (Двойной) Motorola 103 MMSF3300 30 0,0125 SOP-8 (одинарный) TPC8007-H AMotorola
MMSF3305* -30 0,02 SOP-8(одинарный) TPC8106-H AMotorola
MMSF3P02HD -20 0,075 -5,6 SOP-8(одинарный) Motorola
MMSF3P03HD -30 0,1 -4,6 AHPC00Moola-8104 TPC-8104
MMSF4N01HD 12 0.045 41.5 SOP-8(Single) Motorola
MMSF4P01HD -12 0.08 -5.1 SOP-8(Single) Motorola
MMSF5N02HD 20 0.025 8.2 SOP-8(Single) TPC8008 AMotorola
MMSF5N03HD 30 0.04 6.5 SOP-8 (Одиночный) TPC8006-H AMotorola
MMSF5N03Z 30 0,035 51,6 SOP-8 (Одиночный) TPC8001 AMotorola
MMSF6N01HD 12 0,045 6SOP-8 (Одиночный) Motorola
MMSF6N02Z 20 0,022 61,6 SOP-8 (Single) TPC8001 Amotorola
MMSF7N02Z 20 0.022 7SOP-8 (Single-Single) TPC8.MOTROLER. Single) TPC8006-H AMotorola
MMSF7N03Z 30 0. 03 7.5 SOP-8(Single) TPC8006-H AMotorola
MPM3002 100 0.4/0.15 8ICePAK(H-B) Motorola
MPM3003 60 0.28/0.15 10 ICePAK(FULL) Motorola
MPM3004 60 0,28/0,15 10 ICEPAK(H-B) Motorola
MPM3008 60 0,15/0,04 16 IcePak (H-B) Motorola
MPM3010 60 0,15/0,15 12 IcePak (H-B) Motorola
MPM3017 60 0,15/0,04 25 Icepak (H-B) Motorola
MTA15/0,04 25 ICEPAK (H-B) Motorola
MTA1N60.
MTA2955E -60 0.3 8TO-220IS 2SJ438 AMotorola
MTA2N60E 600 2.2 2TO-220IS 2SK2750 AMotorola
MTA3055E 60 0.15 9TO-220IS 2SK2231 BMotorola
MTA30N06E 60 0.025 30 TO-220IS 2SK2312 AMotorola
MTA4N40E 400 1 4 TO-220IS 2SK2679AMotorola
MTA4N50E 500 1.5 4TO-220IS 2SK2662 AMotorola
MTA4N60E 600 1.2 4TO-220IS 2SK2545 AMotorola
MTA5N50E 500 0.8 5TO-220IS 2SK2662 AMotorola
MTA6N40E 400 0.55 6TO-220IS 2SK2952 AMotorola
MTA8N10E 100 0.25 8TO-220IS 2SK2399 Bmotorola
MTAJ10P10 -100 0,3 10 40 до 220IS 2SJ438 AMOTOROLA
MTAJ15P06 -60 0,12 15 45 TO-220IS 2SJ304 AMOTOROLA
MTAJ23N06HDL 10,03 23 4053. 23053 40S 22053 40S 22053 4 40SIORLO
MTAJ23N06HDL.0051 MTAJ25N06EL 60 0.05 25 40 TO-220IS 2SK2232 AMotorola
MTAJ27N06E 60 0.04 27 40 TO-220IS 2SK2385 AMotorola
MTAJ3055E 60 0.15 10 30 TO-220IS 2SK2231 BMotorola
MTAJ3055EL 60 0.18 12 30 TO-220IS 2SK2231 BMotorola
Revised 1Q ’99 — 37 — A: Ближайший, B: Другой корпус
Силовые полевые МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
MTAJ30N06E 60 0.028 30 50 TO-220IS 2SK2385 AMotorola
MTAJ30N06EL 60 0.028 30 50 TO-220IS 2SK2385 AMotorola
MTAJ30N06HD 60 0.021 30 35 TO-220IS 2SK2312 AMotorola
MTAJ8N10E 100 0.25 8 35 TO-220IS 2SK2399 BMotorola
MTB10N40E 400 0.55 10 D2-PAK 2SK2949 AMotorola
MTB15N06E 60 0.12 15 D2-PAK 2SK2782 BMotorola
MTB15N06V 60 0.12 15 D2-PAK 2SK2782 BMotorola
MTB16N25E 250 0.25 16 D2-PAK 2SK2598 AMotorola
MTB1N100E 1000 9 1 D2-PAK 2SK1930 AMotorola
MTB20N20E 200 0. 16 20 D2-PAK 2SK2401 AMotorola
MTB23P06E -60 0.12 23 D2-PAK 2SJ401 AMotorola
MTB23P06V -60 0.12 23 D2-PAK 2SJ401 AMotorola
MTB2N40E 400 3.5 2D2-PAK 2SK2838 AMotorola
MTB2N60E 600 4.16 2D2-PAK 2SK2865 BMotorola
MTB2P50E -500 6 2 D2-PAK Motorola
MTB30N06EL 60 0.05 30 D2-PAK 2SK2311 AMotorola
MTB30N06VL 60 0.05 30 D2-PAK 2SK2311 AMotorola
MTB30P06V -60 0.08 30 D2-PAK 2SJ401 AMotorola
MTB33N10E 100 0.06 33 D2-PAK 2SK2466 BMotorola
MTB35N06ZL 60 0.026 35 D2-PAK 2SK2266 AMotorola
MTB36N06E 60 0.04 36 D2-PAK 2SK2311 AMotorola
MTB36N06V 60 0.04 32 D2-PAK 2SK2311 AMotorola
MTB3N100E 1000 4 3 D2-PAK 2SK1930 AMotorola
MTB3N120E 1200 5 3 D2-PAK Motorola
MTB4N80E 800 3 4 D2-PAK 2SK2883 AMotorola
MTB50N06E 60 0.025 50 D2-PAK 2SK2376 AMotorola
MTB50N06EL 60 0.028 50 D2-PAK 2SK2266 AMotorola
MTB50N06V 60 0.028 42 D2-PAK 2SK2266 AMotorola
MTB50N06VL 60 0. 032 42 D2-PAK 2SK2266 AMotorola
MTB50P03HDL -30 0.03 50 D2-PAK Motorola
MTB52N06VL 60 0.024 52 D2-PAK 2SK2376 AMotorola
MTB55N06Z 60 0.018 55 D2-PAK 2SK2376 AMotorola
MTB56N06V 60 0.022 52 D2-PAK 2SK2376 AMotorola
MTB60N06HD 60 0.014 60 D2-PAK 2SK2376 AMotorola
MTB6N60E 600 1.2 6D2-PAK 2SK2777 AMotorola
MTB75N03HDL 30 0.007 75 D2-PAK Motorola
MTB75N05HD 50 0.0095 75 D2-PAK 2SK2986 AMotorola
MTB75N06HD 60 0.01 75 D2-PAK 2SK2986 AMotorola
MTB8N50E 500 0.8 8D2-PAK 2SK2776 AMotorola
MTB9N25E 250 0.5 9D2-PAK Motorola
MTD10N05E 50 0.1 10 D-PAK 2SK2614 AMotorola
MTD10N10EL 100 0.22 10 D-PAK 2SK2399 AMotorola
MTD12N06EZL 60 0.18 12 D-PAK 2SK2231 AMotorola
MTD14N10E 100 14 D-PAK Motorola
MTD15N06V 60 0.12 15 D-PAK 2SK2782 AMotorola
MTD15N06VL 60 0.085 15 D-PAK 2SK2782 AMotorola
MTD1N50E 500 5 1 D-PAK 2SK2865 AMotorola
MTD1N60E 600 8 1 D-PAK 2SK2865 AMotorola
MTD1N80E 800 12 1 D
Торговец
Количество (V) (OHM) (A) (W) Замена
MTD20N03HDL 30 0,035 20 D-PAK 2SK2614 AMOTOROLA
MTD20N06HD 6045 20 D-PAK Motorola
MTD20N06HD06HD0606060606HOLS 2070606060606. 106060606. 60 0.08 20 D-PAK 2SK2782 AMotorola
MTD20P03HDL -30 0.099 19 D-PAK 2SJ401 Motorola
MTD20P06HDL -60 0.15 15 D-PAK 2SJ377 AMotorola
MTD2955E -60 0.3 12 D-PAK 2SJ312 BMotorola
MTD2955V -60 0.3 12 Д-ПАК 2SJ377 АМоторола
MTD2N40E 400 3.5 2D-PAK Motorola
MTD2N50E 500 3.6 2D-PAK 2SK2599 BMotorola
MTD3055E 60 0.15 8D-PAK 2SK2231 AMotorola
MTD3055EL 60 0.18 12 D-PAK 2SK2231 AMotorola
MTD3055V 60 0.15 8D-PAK 2SK2231 AMotorola
MTD3055VL 60 0.18 12 D-PAK 2SK2231 AMotorola
MTD3N20E 200 1.5 3D-PAK 2SK2920 AMotorola
MTD3N25E 250 1.4 3D-PAK Motorola
MTD4N20 200 0.7 4D-PAK 2SK2920 AMotorola
MTD4N20E 200 1.2 4D-PAK 2SK2920 AMotorola
MTD5N25E 250 1 5 D-PAK Motorola
MTD5P06E -60 0.55 5D-PAK 2SJ377 AMotorola
MTD5P06V -60 0.45 5D-PAK 2SJ377 AMotorola
MTD6N10E 100 0.4 6D-PAK 2SK2201 AMotorola
MTD6N15 150 0.3 6D -PAK Motorola
MTD6N20E 200 0. 7 6D-PAK 2SK2920 AMotorola
MTD6P10E -100 0.66 6D-PAK Motorola
MTD8N06E 60 0.12 8D-PAK 2SK2782 AMotorola
MTD9N10E 100 0.25 9D-PAK 2SK2399 AMotorola
MTDF1N02HD 20 0.135 1.5 Micro -8(ДВОЙНОЙ) Motorola
MTDF1N03HD 30 0.135 1.5 Micro-8(DUAL) Motorola
MTDF1P02HD -20 0.175 -1.3 Micro-8(Dual) Motorola
MTE125N20E 200 0.015 125 ISOTOP Motorola
MTE215N10E 100 0.0055 215 ISOTOP Motorola
MTE30N50E 500 0.15 30 250 ISOTOP Motorola
MTE53N50E 500 0,08 53 ISOTOP Motorola
MTM12P10 -100 0,3 12 TO-3 (METAL) Motorola
MTM15N40E 400 0,3 15 TO-3 (METALL) MOTOROLA
MT40E 400 0,3 15 TO-3 (METALL).0053
MTP10N10EL 100 0.22 10 40 TO-220AB 2SK2399 BMotorola
MTP10N15 150 0.3 10 TO-220AB 2SK2382 BMotorola
MTP10N40E 400 0.55 10 TO-220AB 2SK2841 AMotorola
MTP12N10E 100 0.16 12 TO-220AB 2SK2314 AMotorola
MTP12N20 200 0.35 12 TO-220AB 2SK2382 BMotorola
MTP12P06 -60 0. 3 12 TO-220AB 2SJ304 BMotorola
MTP12P10 -100 0.3 12 TO-220AB 2SJ380 BMotorola
MTP13P06V -60 0.2 13 TO-220AB 2SJ438 BMotorola
MTP15N05E 50 0.1 15 TO- 220AB 2SK2507 BМоторола
MTP15N05EL 50 0.1 15 TO-220AB 2SK2507 BMotorola
MTP15N06E 60 0.12 15 TO-220AB 2SK2232 BMotorola
MTP15N06V 60 0.12 15 TO-220AB 2SK2232 BMotorola
MTP15N06VL 60 0.085 15 60 TO-220AB 2SK2232 BMotorola
Revised 1Q ‘ 99 — 39 — A: Ближайший, B: Другой корпус
Перекрестная ссылка силовых МОП-транзисторов Буквенно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
MTP15N15 150 0.25 15 TO-220AB 2SK2382 BMotorola
MTP16N25E 250 0.25 16 125 TO-220AB 2SK2508 BMotorola
MTP16P06V -60 0.16 17 TO-220AB 2SJ349 BMotorola
MTP1N100E 1000 9 1 TO-220AB 2SK1119 AMotorola
MTP1N50E 500 5 1 TO-220AB 2SK2661 AMotorola
MTP1N60E 600 8 1 TO-220AB 2SK3067 BMotorola
MTP1N80E 800 12 1 48 TO-220AB 2SK2997 BMotorola
MTP20N06 60 0. 085 20 TO-220AB 2SK2232 BMotorola
MTP20N06V 60 0.085 20 TO-220AB 2SK2232 БМоторола
MTP20N20E 200 0.16 20 TO-220AB 2SK2382 BMotorola
MTP23P06 -60 0.12 23 TO-220AB 2SJ349 BMotorola
MTP23P06V -60 0.12 23 125 TO-220AB 2SJ349 BMotorola
MTP25N06V 60 0.06 25 TO-220AB 2SK2232 BMotorola
MTP25P06V -60 0.09 25 TO-220AB 2SJ349 BMotorola
MTP27N10E 100 0.07 27 125 TO-220AB 2SK2314 AMotorola
MTP2955E -60 0.3 12 TO-220AB 2SJ438 BMotorola
MTP2955V -60 0.3 10 TO-220AB 2SJ438 BMotorola
MTP2N20 200 1.8 2TO-220AB 2SK2381 BМоторола
MTP2N40E 400 3.5 2TO-220AB 2SK2679 BMotorola
MTP2N50E 500 3.6 2TO-220AB 2SK2862 BMotorola
MTP2N60E 600 3.8 2TO-220AB 2SK3085 AMotorola
MTP2P50E -500 6 2 TO-220AB Motorola
MTP3055E 60 0.15 12 TO-220AB 2SK2231 BMotorola
MTP3055EL 60 0.18 12 TO-220AB 2SK2231 BMotorola
MTP3055V 60 0.15 12 TO-220AB 2SK2231 BMotorola
MTP3055VL 60 0. 18 12 48 TO-220AB 2SK2231 BMotorola
MTP30N06EL 60 0.05 30 TO-220AB 2SK2232 BMotorola
MTP30N06VL 60 0.05 30 90 TO-220AB 2SK2232 BMotorola
MTP30P06V -60 0.06 34 TO-220AB 2SJ349 BMotorola
MTP33N10E 100 0.06 33 TO-220AB 2SK2466 BMotorola
MTP35N06ZL 60 0.026 35 94 TO-220AB 2SK2385 BMotorola
MTP36N06E 60 0.04 36 TO-220AB 2SK2385 BMotorola
MTP36N06V 60 0.04 32 TO-220AB 2SK2385 BMotorola
MTP3N100E 1000 4 3 TO-220AB 2SK1119 AMotorola
MTP3N120E 1200 5 1.5 TO-220AB Motorola
MTP3N25E 250 1.4 3TO-220AB 2SK2840 BMotorola
MTP3N50E 500 3 3 TO-220AB 2SK2862 BMotorola
MTP3N60E 600 2.2 3TO-220AB 2SK3085 AMotorola
MTP4N40E 400 1.8 4TO-220AB 2SK2679 BMotorola
MTP4N50E 500 1.5 4TO-220AB 2SK2661 AMotorola
MTP4N80E 800 3 4 TO-220AB 2SK2603 AMotorola
MTP50N05E 50 0.028 50 TO-220AB 2SK2886 BMotorola
MTP50N06E 60 0.025 50 TO-220AB 2SK2312 BMotorola
MTP50N06EL 60 0. 028 50 TO-220AB 2SK2385 BMotorola
MTP50N06V 60 0.028 45 TO-220AB 2SK2385 BMotorola
MTP50N06VL 60 0.032 42 150 TO-220AB 2SK2385 BMotorola
MTP50P03HDL -30 0.03 50 TO-220AB Motorola
MTP52N06V 60 0.022 52 150 TO-220AB 2SK2312 BMotorola
MTP52N06VL 60 0.024 52 150 TO-220AB 2SK2312 BMotorola
MTP55N06Z 60 0,018 55 136 TO-220AB 2SK2312 BMotorola
Пересмотрено в 1 квартале 1999 г. — 40 — A: ближайший, B: другой корпус0053
Номер (v) (OHM) (a) (W) Замена
MTP5N40E 400 1 5 TO-220AB 2SK2679 BMOTOROLA
MTP5P06V -60 0,45 5 40 TO-220AB 2SJ438 BMOTOROLOLA
51551551551551515151551515151515151 гг. 2SJ512 BMotorola
MTP60N06HD 60 0.014 60 TO-220AB 2SK2312 BMotorola
MTP6N10 100 0.8 6TO-220AB Motorola
MTP6N60E 600 1.2 6TO-220AB 2SK2544 AMotorola
MTP6P20E -200 1 6 TO-220AB 2SJ407 BMotorola
MTP75N03HDL 30 0.007 75 ТО-220АБ Моторола
MTP75N05HD 50 0.0095 75 TO-220AB 2SK2985 BMotorola
MTP75N06HD 60 0. 01 75 TO-220AB 2SK2985 BMotorola
MTP7N20 200 0.7 7TO-220AB 2SK2381 BMotorola
MTP7N20E 250 0.7 7 75 TO-220AB 2SK2914 AMotorola
MTP7P06 -60 0.6 7TO-220AB 2SJ438 BMotorola
MTP7P06V -60 0.5 7TO-220AB 2SJ438 BMotorola
MTP8N20 200 0.4 8TO-220AB YTA630 AMotorola
MTP8N50E 500 0.8 8TO-220AB 2SK2542 AMotorola
MTP8P10 -100 0.4 8TO-220AB 2SJ380 BMotorola
MTP8P20 -200 0.4 8TO-220AB 2SJ513 BMotorola
MTP9N25E 250 0.5 9 75 TO-220AB 2SK2914 AMotorola
MTSF1P02HD 20 0.16 1.1 Micro-8 Motorola
MTSF2P02HD -20 -3 Micro-8 Motorola
MTSF2P03HD -30 0.09 -2.7 Micro-8 Motorola
MTSF3N02HD 20 0.04 4Micro-8 Motorola
MTSF3N03HD 30 0.045 3Micro-8 Motorola
MTV10N100E 1000 1.3 10 250 D3-PAK Motorola
MTV16N50E 500 0.4 16 250 D3-PAK 2SK2698 BMotorola
MTV20N50E 500 0.24 20 250 D3-PAK 2SK3117 AMotorola
MTV25N50E 500 0.2 25 250 D3-PAK 2SK3117 AMotorola
MTV32N20E 200 0. 075 32 180 D3-PAK Motorola
MTV32N25E 250 0.08 32 250 D3-PAK 2SK2967 BMotorola
MTV6N100E 1000 1.5 6 178 D3-PAK Motorola
MTW10N100E 1000 1.3 10 TO-247 2SK1489 BMotorola
MTW10N40E 400 0.55 10 TO-247 2SK2841 BMotorola
MTW14N50E 500 0.32 14 TO-247 2SK2698 AMotorola
MTW14P20 -200 0.5 14 TO-247 2SJ513 BМоторола
MTW15N25E 250 0.28 15 TO-247 2SK2508 BMotorola
MTW16N40E 400 0.3 16 TO-247 2SK2837 AMotorola
MTW20N20E 200 0.15 20 TO-247 YTA640 BMotorola
MTW20N50E 500 0.24 20 TO-247 2SK2837 AMotorola
MTW20P10 -100 0.15 20 TO-247 2SJ464 BMotorola
MTW23N25E 250 0.14 23 TO-247 2SK2967 AMotorola
MTW24N40E 400 0.16 24 TO-247 2SK1544 BMotorola
MTW26N15E 150 0.095 13 TO-247 Motorola
MTW32N20E 200 0.075 32 TO-247 2SK3176 AMotorola
MTW32N25E 250 0.1 32 TO-247 2SK2967 AMotorola
MTW33N10E 100 0.058 33 TO-247 2SK2466 BMotorola
MTW35N15E 150 0. 065 35 TO-247 Motorola
MTW45N10E 100 0.035 45 TO-247 2SK1381 AMotorola
MTW4N80E 800 3 4 TO -247 2SK2603 BMOTOROLA
MTW54N05E 50 0,014 54 TO -247 2SK2551 AMOTOROLA
Пересмотренный 1Q ’99 — 41 — A: ближайший, B: различные пакет
Power Mos.s.s. Speak nathly vlys yater
. Торговец
Number (V) (ohm) (A) (W) Replacement
MTW6N100E 1000 1.5 6TO-247 2SK2613 AMotorola
MTW6N60E 600 1.2 6TO-247 2SK2602 AMotorola
MTW7N80E 800 1 7 TO-247 2SK2607 AMotorola
MTW8N50E 500 0.6 8TO-247 2SK2600 BMotorola
MTW8N60E 600 0.5 8TO-247 2SK2915 AMotorola
MTY100N10E 100 0.01 100 TO-264 Motorola
MTY10N100E 1000 1.3 10 TO-264 2SK1489 AMotorola
MTY14N100E 1000 0.8 14 568 TO-264 2SK1489 AMotorola
MTY16N80E 800 0.5 16 568 TO-264 Motorola
MTY20N50E 500 0.26 20 300 TO-264 2SK2837 BMotorola
MTY25N60E 600 0.5 25 TO-264 2SK2915 BMotorola
MTY30N50E 500 0. 14 30 TO-264 2SK1544 AMotorola
MTY55N20E 200 0.028 55 до 264 Motorola
NDC631N 20 0,06 4,1 1,6 SSOT-6 (Одиночный) FAIRCHILD
NDC632P -20 0,14 -2,7 1,6 SSOT-6 (Single) Fairchild
NDC651N 30 0,06 3,2 1.6 SSOT-6 (Single)
33333333333 гг.
NDC652P -30 0,11 -2,4 1,6 SSOT-6 (одиночный) Fairchild
NDC7001C 50/-50 2/5
0,51/-0,34
0,96 SSOT-6 (P & N) FAIRCHILD
NDC7002N 50 2 0,51 0,96 SSOT-6 (DUAL) FAURCHILD
.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503.S503. -6 (Dual) Fairchild
NDF0610 -60 10 -0,18 0,8 TO -92 Fairchild
NDH8301N 20 0,06 30,8 SSOT -8 (DUAL) FAIRCHILD
NDH8302P -20 0.13 -2 0.8 SSOT -8 (DALL)
NDH8302P -20 0.13 -2 0.8 SSOT -8 (Dall). NDH8303N 20 0,035 3,8 0,8 SSOT-8 (двойной) Fairchild
NDH8304P -20 0,07 -2,7 0,8 SSOT-8 (двойной) Fairchild
NDH831N 20 0.03 5.8 1.8 SSOT-8(Single) Fairchild
NDH8320C 20/-20 0.06/0. 13 3/-2 0.8 SSOT-8(P&N) Fairchild
NDH8321C 20/-20 0.035/0.07 3.8/-2.7 0.8 SSOT-8(P&N) Fairchild
NDH832P -20 0.06 -4.2 1.8 SSOT-8(Single) Fairchild
NDH833N 20 0.02 7.1 1.8 SSOT-8(Single) Fairchild
NDH834P -20 0.035 -5.6 1.8 SSOT-8 (Одинарный) Fairchild
NDH8436 30 0,03 5,8 1,8 SSOT-8 (Одиночный) Fairchild
NDH8447 -30 0,053 -4,4 1,8 SSOT-8 (Одиночный) Fairchild
NDH8501N 30 0.07 2.8 0.8 SSOT-8(Dual) Fairchild
NDH8502P -30 0.11 -2.2 0.8 SSOT-8(Dual) SSM8J01FU BFairchild
NDH8503N 30 0.033 3.8 0.8 SSOT-8(Dual) Fairchild
NDH8504P -30 0,07 -2,7 0,8 SSOT-8 (двойной) Fairchild
NDH8520C 30/-30 0,07/0,11 2,8/-2,2 0,8 SSOT-8 (P&N) Fairchild
NDH8521C 30/-30 0,033/0,07 SSOT-2 0,033/0,07 8(P&N) Fairchild
NDH853N 30 0,017 7,6 1,8 SSOT-8(одинарный) Fairchild
NDH854P -30 0,032 -5,1 1,8 SSOT-8(одинарный) Fairchild
NDM3000 30/-30 0,09/0,16 3/-3 2,5 SOIC-16(3NP) Fairchild
NDM3001 30/-30 0,115/0,24 2,9/-2,9 2,5 SOIC-16(3NP) Fairchild 50 NDP
3 4005. 50 до 220AB FAIRCHILD
NDP4050L 50 0,18 15 50 TO-220AB FAIRCHILD
NDP4060 60 0,1 15 50 TO-220AB 2SK2232 BFAIRCHILD
NDP4060L 60.08 15 50 TO-220AB 2SK2232222222222. BFAIRCHILD 9005.
.-28323222222232232232232232232232. BFAIRCHil Fairchild
NDP410A 100 0,25 9 50 TO-220AB 2SK2399 BFairchild
NDP5060 60 0.05 26 60 TO-220AB 2SK2232 BFairchild
Revised 1Q ’99 — 42 — A:Nearest, B:Different Package
Power MOSFETs Cross Reference Alphanumerically
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
NDP5060L 60 0.035 26 60 TO-220AB 2SK2385 BFairchild
NDP508A 80 0.08 19 75 TO-220AB Fairchild
NDP510A 100 0.12 15 75 TO-220AB 2SK2314 AFairchild
NDP6020 20 0,023 35 50 TO-220AB Fairchild
NDP6020P -20 0.05 -24 50 TO-220AB Fairchild
NDP6030L 30 0.0135 52 75 TO-220AB 2SK3127 BFairchild
NDP6030PL -30 0.025 -30 75 TO-220AB Fairchild
NDP603AL 30 0. 022 25 50 TO-220AB 2SK2844 AFairchild
NDP6050 50 0.025 48 100 TO-220AB 2SK2886 BFairchild
NDP6050L 50 0.02 48 100 TO-220AB 2SK2886 BFairchild
NDP6051 50 0.022 48 100 TO-220AB 2SK2886 BFairchild
NDP6051L 50 0.018 48 100 TO-220AB 2SK2886 BFairchild
NDP6060 60 0.025 48 100 TO-220AB 2SK2312 BFairchild
NDP6060L 60 0.02 48 100 TO-220AB 2SK2312 BFairchild
NDP608A 80 0.042 36 100 TO-220AB 2SK2466 BFairchild
NDP610A 100 0.065 26 100 TO-220AB 2SK2314 BFairchild
NDP7050 50 0.013 75 150 TO-220AB Fairchild
NDP7050L 50 0.01 75 150 TO-220AB Fairchild
NDP7051 50 0.013 70 130 TO-220AB Fairchild
NDP7051L 50 0.0115 67 130 TO-220AB Fairchild
NDP7052 50 0.01 75 150 TO -220AB Фэирчайлд
NDP7052L 50 0.0075 75 150 TO-220AB 2SK2985 BFairchild
NDP7060 60 0.013 75 150 TO-220AB 2SK2985 BFairchild
NDP7060L 60 0.01 75 150 TO-220AB 2SK2985 BFairchild
NDP7061 60 0. 016 64 130 TO-220AB 2SK2312 BFairchild
NDP7061L 60 0,013 60 130 TO-220AB 2SK2985 BFAIRCHILD
NDP708A 80 0,022 60 150 TO-220AB FAIRCHILD
NDP710A 100 0,038 42 150 TO-220AB FAIRCHILD
A0605 -6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6-6.0053
NDS0610 -60 10 -0.12 0.36 SOT-23 2SJ168 AFairchild
NDS331N 20 0.16 1.3 0.5 SOT-23 SSM3K01F AFairchild
NDS332P -20 0.3 -1 0.5 SOT-23 SSM3J01F AFairchild
NDS335N 20 0.11 1.7 0.5 SOT-23 SSM3K01F AFairchild
NDS336P -20 0.2 -1.2 0.5 SOT-23 Fairchild
NDS351AN 30 0.16 1.2 0.5 SOT-23 SSM3K01F AFairchild
NDS351N 30 0.16 1.1 0.5 SOT-23 SSM3K01F AFairchild
NDS352AP -30 0.3 -0.9 0.5 SOT- 23 SSM3J01F AFairchild
NDS352P -20 0.35 -0.85 0.5 SOT-23 SSM3J01F AFairchild
NDS355AN 30 0.085 1.7 0.5 SOT-23 Fairchild
NDS355N 30 0.085 1.6 0.5 SOT-23 Fairchild
NDS356AP -30 0. 2 -1.1 0.5 SOT-23 Fairchild
NDS356P -20 0,21 -1,1 0,5 SOT -23 FAIRCHILD
NDS7002A 60 2 0,28 0,3 SOT -23 2SK1062 AFAIRCHILD
NDS8330 -20 0,03 -6,5 SOP -8 (Одиночный) FAURCHILD
103410 30101010115101011510 3010101151010115101011510 3010101151010115101011510 3010101010115101010115101010115101011510101015101010151010101510 10. ) TPC8005-H AFairchild
NDS8410A 30 0,012 10,8 SOP-8 (одиночный) TPC8007-H AFairchild
NDS8410S 30 0.02 8.6 SOP-8(Single) TPC8001 AFairchild
NDS8425 20 0.025 7.4 SOP-8(Single) TPC8008 AFairchild
NDS8426 20 0.015 9.9 SOP-8(Single) TPC8008 AFairchild
NDS8426A 20 0.0135 10.5 SOP- 8 (одиночный) TPC8008 AFairchild
Пересмотрено в 1 квартале 1999 г. — 43 — A: Ближайший, B: Другой корпус
Мощные полевые МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage VDSS Примечание Vender
Номер (Ом) (Ом) ) (A) (W) Замена
NDS8433 -20 0. 055 -5.2 SOP-8(Single) Fairchild
NDS8434 -20 0.035 -6.5 SOP-8(Single) Fairchild
NDS8434A -20 0.024 -7.8 SOP-8(Single) Fairchild
NDS8435 -30 0,028 -7 SOP-8 (одинарный) TPC8106-H AFairchild
NDS8435A -30 0,023 -7,9 SOP-8 (одинарный) TPC8106-H AFairchild
NDS8839H 30/-30 0,045/0,04 SP&N(4 SP&N-89) 5,7/7,9 TPC8401 AFairchild
NDS8852H 30 0,08 4,3 SOP-8 (одиночный) TPC8004 AFairchild
NDS8852H 30/-30 0,11/0,2 4,3/-3,4 2,5 SOP-8 (P&N) Fairchild
NDS8858H 30/-30 0.035/0.065 6.3/-4.8 SOP-8(P&N) TPC8401 AFairchild
NDS8926 20 0.035 5.5 SOP-8(Dual) TPC8204 AFairchild
NDS8928 20/-20 0.035/0.07 5.5/3.8 SOP -8(P&N) Fairchild
NDS8934 -20 0,07 -3,8 SOP-8(двойной) Fairchild
NDS8936 30 0,035 5,3 SOP-8(двойной) TPCT8203 AFairchild
PC NDS8947 -30 0,04 AFairchild
NDS8958 30/-30 0,035/0,065 5,3/-4 SOP-8 (P&N) TPC8401 AFairchild
NDS8961 30 0,1 3.1 SOP -8 (Dual) TPC8201 AFAIRCHILD
NDS8963 30 0,16 2,5 SOP -8 (Dual) Fairchild
NDS9400A -30 0,13 -3,4 SOP -8 (Одиночный) Fairchild
NDS9405 -20 0,1 0,1 0,1 0. 8 (Одинокий) Fairchild
NDS9407 -60 0,15 -3 SOP-8 (Одиночный) Fairchild
NDS9410A 30 0,028 7,3 SOP-8 (Одиночный) TPC8006-H AFAIRCHILD
NDS9410S 30 0.03 7SOP-8 (Single) TPC800666666666666666666666-й TPC8001616666666666666-h800161-h80051-й AFairchild
NDS9430 -20 0,06 -5,3 SOP-8 (одиночный) Fairchild
NDS9435 -30 0,07 -4,6 SOP-8 (одинарный) TPC8104-H AFairchild
NDS9435A -30 0,05 -5,3 SOP -8 (Single) TPC8105 -H AFAIRCHILD
NDS9925A 20 0,06 4,2 SOP -8 (DUAL) TPC8202 AFAIRCHILD
NDS933 -20 0,11 -3,2 SOP -8 (DALL)
NDS933 -20 0,11 -3,2 SOP -8 (DALL)
TPS933 -20 0,11 -3,2 SOP -8 (DALL). NDS9933A -20 0,14 -2,7 SOP-8 (Dual) TPC8302 AFAIRCHILD
NDS9936 30 0,05 5SOP-8 (Dual) TPC8201 AFAIRCHILD
NDS9942 20/-20 0,125/0.2/-2,5 (P & N). NDS9943 20/-25 0,125/0,16 3/-2,8 SOP-8(P&N) Fairchild
NDS9945 60 0,1 3,5 SOP-8(Dual) Fairchild
NDS9947 -20 0,1 -3,5 SOP-8 (двойной) TPC8302 AFairchild
NDS9948 -60 0,25 -2,3 SOP-8 (двойной) TPC8304 AFairchild
NDS9952A 30/3,7-9 SOP 30 0,08 P & N) TPC8401 AFAIRCHILD
NDS9952A 30/-30 0,08/0,13 3,7/-2,9 2SOP-8 (P & N) TPC8401 AFAIRCHILD
NDS9953A -30 0,13 -2,9 SOP-8 (DAUL) TPC8301 AFAILD
5151515151515151515151515151515151515151. 8.8.8.833.8.833.8.8333.83.833.833.8333A
. (двойной) TPC8205 AFairchild
NDS9956A 30 0,08 3,7 SOP-8 (двойной) TPC8201 AFairchild
NDS9957 60 0,16 2,6 SOP-8 (двойной) TPC8205 AFairchild
NDS9958 20/-20 0,1/0,1 3,5/-3,5 SOP-8 (P&N) Fairchild
NDS9958 20/-20 0,1/0,3 8,5 3,5 (P&N) Fairchild
NDS9959 50 0.3 2SOP-8(Dual) TPC8205 AFairchild
NDT014 60 0.2 2.7 3SOT-223 2SK2741 AFairchild
NDT014L 60 0.16 2.8 3SOT-223 2SK2741 AFairchild
NDT2955 -60 0.3 -2.5 3SOT-223 2SJ482 AFairchild
NDT3055 60 0,1 4 3 SOT-223 Fairchild
NDT3055L 60 0,1 3,7 3SOT-223 Fairchild
NDT410EL 100 0,25 2.1 3SOT -223 FAIRCHILD
NDT451AN 30 0,035 7,2 3SOT -223 2SK2839 AFAIRCHILD
Пересмотренный 1Q ’99 — 44 — A: Самый ближайший, B: различные пакеты
. (ON) IDPDPACKAGE TOSHIBA NOTE VENDER
Число (V) (OHM) (A) (W) Замена
NDT451N 30 0,05 5,5 3SOT -223 2SK2839 AFAIRCHILD
NDT452AP -30 0,065 -5 3SOT -233333333333333333333333333333333 гг. 30 0,18 -3 3SOT-223 Фэирчайлд
NDT453N 30 0.028 8 3 SOT-223 Fairchild
NDT454P -30 0.05 -5.9 3SOT-223 Fairchild
NDT455N 30 0.015 11.5 3SOT-223 Fairchild
NDT456P -30 0.03 -7.5 3SOT-223 Fairchild
PHB36N06E 60 0.038 41 125 D2PAK 2SK2266 APhilips
PHP10N10E 100 0.038 41 125 TO220AB Philips
PHP10N40E 400 0.55 10 125 TO220AB 2SK2841 APhilips
PHP12N10E 100 0.16 14 75 TO220AB 2SK2314 APhilips
PHP15N06E 60 0.13 15 60 TO220AB 2SK2231 BPhilips
PHP18N20E 200 0.18 18 136 TO220AB YTA640 APhilips
PHP1N50E 500 5 2 50 TO220AB 2SK2862 BPhilips
PHP1N60E 600 6 1.9 50 TO220AB 2SK3067 BPhilips
PHP20N06E 60 0.08 22 75 TO220AB 2SK2232 BPhilips
PHP26N10E 100 0.08 26 125 TO220AB 2SK2314 APhilips
PHP2N40E 400 3.5 2.5 50 TO220AB 2SK2862 BPhilips
PHP2N60E 600 4.4 2.6 75 TO220AB 2SK3067 BPhilips
PHP3055E 60 0.15 12 40 TO220AB 2SK2231 BPhilips
PHP3055L 60 0. 18 12 40 TO220AB 2SK2231 BPhilips
PHP33N10 100 0.057 34 150 TO220AB 2SK2466 BPhilips
PHP36N06E 60 0.038 41 125 TO220AB 2SK2385 BPhilips
PHP3N20E 200 1.5 3.5 20 TO220AB 2SK2381 BPhilips
PHP3N50E 500 3 3.2 75 TO220AB 2SK2862 BPhilips
PHP3N60E 600 2.2 4.3 100 TO220AB 2SK3085 APhilips
PHP4N40E 400 1,8 4.2 75 TO220AB 2SK2679 BPHILIPS
PHP4N50E 500 1,5 5,3 100 TO220AB 2SK2661 APHILIPS
PHP50N06 60 0,028 52 150 TO220AB 2SK2388851
.0053
PHP5N20E 200 0.8 5 40 TO220AB 2SK2381 BPhilips
PHP5N40E 400 1 6.5 100 TO220AB 2SK2679 BPhilips
PHP6N60E 600 1.2 6.5 125 TO220AB 2SK2544 APhilips
PHP8N20E 200 0.4 9.2 90 TO220AB YTA630 APhilips
PHP8N50E 500 0.8 8 125 TO220AB Philips
PHX15N06E 60 0.08 13 25 TO-220IS 2SK2232 APhilips
PHX1N40E 400 3.5 1.75 25 TO-220IS 2SK2862 APhilips
PHX1N50E 500 5 1.4 25 TO-220IS 2SK2862 APhilips
PHX1N60E 600 6 1. 3 25 TO-220IS 2SK3067 APhilips
PHX2N40E 400 1.8 2.4 25 TO-220IS 2SK2679 APhilips
PHX2N50E 500 3 1.9 25 TO-220IS 2SK2862 APhilips
PHX2N60E 600 2.2 2.4 30 TO-220IS 2SK2750 APhilips
PHX4N40E 400 1 3.6 30 TO-220IS 2SK2679 APhilips
PHX4N50E 500 1.5 2.9 30 TO-220IS 2SK2662 APhilips
PHX4N60E 600 1.2 3.2 30 TO-220IS 2SK2545 APhilips
PHX5N40E 400 0.55 4.9 30 TO-220IS 2SK2952 APhilips
PHX5N50E 500 0.8 4 30 TO-220IS Philips
RF1K49086 30 0,06 3,5 SOP-8 (Dual) TPC8201 Aharris
RF1K49088 30 0,06 3,5 SOP-8 (Dual) TPC8201 AHARRIS
RF1K49090 12 0,05 3,5 SOP-8 (Dual) Harris
511/2,5 3,5 SOP-8 (Dual) Harris
590 12 0,05 3,5 SOP-8 (Dual)
59011/5,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5. /-2.5 SOP-8(P&N) Harris
Пересмотрено в 1 квартале 1999 г. — 45 — A: ближайший, B: другой корпус В) (Ом) (A) (Вт) Замена
RF1K49092 12/-12 0,05/0,13 3,5/2,5 SOP-8(P&N) Harris
RF1K49093 -12 0,13 -2,5 SOP-8(двойной) Harris
RF1K49093 -12 0,13 -3,5 SOP-8(одинарный) Harris RF1K49154 60 0. 13 2SOP-8(Dual) TPC8205 AHarris
RF1K49156 30 0.03 6.3 SOP-8(Single) TPC8001 AHarris
RF1K49156 30 0.03 6.3 SOP-8(Single) TPC8006-H AHarris
RF1K49157 30 0.03 6.3 SOP-8 (Одинарный) TPC8006-H AHarris
RF1K49211 12 0,02 7SOP-8 (Одинарный) Harris
RF1K49221 60 0,13 2,5 SOP-8 (Двойной) TPC8205 AHarris
RF1K49223 -30 0,15 -2,5 SOP-8 (Dual) TPC8301 AHARRIS
RF1K49224 30/-30 0,06/0,15 3,5/-2,5 RF12N (P & N) TPC8401 AHRIS
RF12N (P & N) TPC8401
RF11S12N).
RF1S17N06LSM 60 0.1 17 D2-PAK 2SK2782 BHarris
RF1S22N10SM 100 0.08 22 D2-PAK 2SK2789 AHarris
RF1S23N06LESM 60 0.065 23 D2-PAK 2SK2311 AHarris
RF1S25N06SM 60 0.047 25 D2-PAK 2SK2311 AHarris
RF1S30N06LESM 60 0.047 30 D2 -ПАК 2SK2311 AХаррис
RF1S30P05SM -50 0.065 -30 D2-PAK 2SJ401 AHarris
RF1S30P06SM -60 0.075 -30 D2-PAK 2SJ401 AHarris
RF1S40N10SM 100 0.04 30 D2-PAK 2SK2466 BHarris
RF1S45N03LSM 30 0. 022 45 D2-PAK 2SK3090 AHarris
RF1S45N06LESM 60 0.028 45 D2-PAK 2SK2266 AHarris
RF1S45N06SM 60 0.028 45 D2-PAK 2SK2266 AHarris
RF1S4N100SM 1000 3.5 4.3 D2-PAK 2SK1930 AHarris
RF1S50N06LESM 60 0.022 50 D2-PAK 2SK2376 AHarris
RF1S50N06SM 60 0.022 50 D2- ПАК 2SK2376 AХаррис
RF1S530SM 100 0.16 14 D2-PAK 2SK2789 AHarris
RF1S540SM 100 0.077 28 D2-PAK 2SK2789 AHarris
RF1S60P03SM -30 0.027 -60 D2-PAK Harris
RF1S630SM 200 0.4 9D2-PAK 2SK2401 AHarris
RF1S640SM 200 0.18 18 D2-PAK 2SK2401 AHarris
RF1S70N03SM 30 0.01 70 D2-PAK 2SK3127 AHarris
RF1S70N06SM 60 0.014 70 D2-PAK 2SK2376 AHarris
RF1S9530SM 100 0.3 12 D2-PAK Harris
RF1S9540SM 100 0.2 19 D2-PAK 2SK2399 BHarris
RF1S9630SM 200 0.8 6.5 D2-PAK 2SK2920 BHarris
RF1S9640SM 200 0.5 11 D2-PAK 2SK2350 BHarris
RFA100N05E 50 0.01 100 MO-093 Harris
RFB18N10CS 100 0.1 18 TO-220 5PIN Harris
RFD10P03LSM -30 0. 2 — 10 D-PAK Harris
RFD12N06LESM 60 0.135 12 TO-252 2SK2231 AHarris
RFD12N06RLE 60 0.135 12 TO-251 2SK2231 AHarris
RFD14N05 50 0.1 14 TO-251 2SK2231 AHarris
RFD14N05L 50 0.1 14 TO-251 2SK2231 AHarris
RFD14N05LSM 50 0.1 14 TO-252 2SK2231 AHarris
RFD14N05SM 50 0.1 14 TO-252 2SK2231 AHarris
RFD14N06LSM 60 0.1 14 D-PAK 2SK2782 AHarris
RFD14N06SM 60 0.1 14 D-PAK 2SK2782 AHarris
RFD15N06LESM 60 0.065 15 D -PAK 2SK2782 AHARRIS
RFD15P05 -50 0.15 15-551 2SJ377 AHARRIS
Пересмотренный 1Q ’99 -46 -A: ближайший, B: Разное пакет
Power MOSFETS CORTER RESCERACKACLICLY
POWER MOSFETS SCRESCACKACKILILL
POWER MOSFETS. Ноутбук Toshiba
Number (V) (ohm) (A) (W) Replacement
RFD15P05SM -50 0.15 15 TO-252 2SJ377 AHarris
RFD15P06SM -60 0.15 -15 D-PAK 2SJ377 AHarris
RFD16N03LSM 30 0.022 16 D-PAK Harris
RFD16N05 50 0.047 16 TO-251 2SK2231 AHarris
RFD16N05L 50 0. 047 16 TO-251 2SK2231 AHarris
RFD16N05LSM 50 0.047 16 TO-252 2SK2231 AHarris
RFD16N05SM 50 0.047 16 TO-252 2SK2231 AHarris
RFD16N06LESM 60 0.047 16 Д-ПАК 2SK2782 AХаррис
RFD16N06SM 60 0.047 16 D-PAK 2SK2782 AHarris
RFD3055LESM 60 0.15 12 D-PAK 2SK2231 AHarris
RFD3055RLE 60 0.16 12 TO-251 2SK2231 AHarris
RFD3055RLESM 60 0.16 12 TO-252 2SK2231 AHarris
RFD3055SM 60 0.15 12 D-PAK 2SK2231 AHarris
RFD3N08L 80 0.8 3TO-251 2SK2201 AHarris
RFD3N08LSM 80 0.8 3TO-252 2SK2201 AHarris
RFD4N06L 60 0.6 4TO-251 2SK2231 AHarris
RFD4N06LSM 60 0.6 4TO-252 2SK2231 AHarris
RFD7N10LEEM 100 0,3 7D-PAK 2SK2201 AHARRIS
RFD8P03L -30 0,3 8TO-251 HARRIS
RFD8P03LSM -30 0,3 8TO-252 HARRIS
RFD8P05 -50 0,3 8TO-201 2SJ377 AHarris
RFD8P06ESM -60 0.3 -8 D-PAK 2SJ377 AHarris
RFG30P05 -50 0.065 30 TO-247 2SJ402 AHarris
RFG30P06 -50 0.075 30 TO-247 2SJ402 AHarris
RFG40N10 100 0. 04 40 TO-247 2SK2466 BHarris
RFG50N05 50 0,022 50 TO-247 2SK2445 AHarris
RFG50N05L 50 0.022 50 TO-247 2SK2551 AHarris
RFG60P05E -50 0.026 60 TO-247 Harris
RFG60P06E -50 0.03 60 TO-247 Harris
RFG70N06 60 0.014 70 TO-247 2SK2313 AHarris
RFh20N45 450 0.6 10 TO-218 2SK2601 AHarris
RFh20N50 500 0.6 10 TO-218 2SK2601 AHarris
RFh22N35 350 0.5 12 TO-218 2SK2698 AHarris
RFh22N40 400 0.5 12 TO-218 2SK2841 BHarris
RFh35N18 180 0.15 25 TO-218 2SK2382 BHarris
RFh35N20 200 0.12 27 TO-218 2SK2382 BHarris
RFh35P08 -80 0.15 25 TO-218 Harris
RFh35P10 -100 0.15 25 TO-218 2SJ464 BHarris
RFh40N12 120 0.075 30 TO-218 Harris
RFh40N15 150 0.075 30 TO -218 Harris
RFh45N08 80 0.055 35 TO-218 2SK2466 BHarris
RFh45N10 100 0.055 35 TO-218 2SK2466 BHarris
RFh55N05 50 0.04 45 TO-218 2SK2398 AHarris
RFh55N06 60 0.04 45 TO-218 2SK2398 AHarris
RFH75N05E 50 0,01 75 ТО-218 2SK2551 АХаррис
RFP10N12 120 0. 3 10 TO-220AB 2SK2314 AHarris
RFP10N12L 120 0.3 10 TO-220AB 2SK2314 AHarris
RFP10N15 150 0.3 10 TO-220AB 2SK2382 BHarris
RFP10N15L 150 0.3 10 TO-220AB 2SK2382 BHarris
Revised 1Q ’99 — 47 — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
RFP10P12 — 120 0,5 10 ТО-220АБ 2SJ407 БХаррис
RFP10P15 -150 0.5 10 TO-220AB 2SJ513 BHarris
RFP12N06RLE 60 0.135 12 TO-220AB 2SK2231 BHarris
RFP12N08 80 0.2 12 TO-220AB 2SK2314 AHarris
RFP12N08L 80 0.2 12 TO-220AB 2SK2314 AHarris
RFP12N10 100 0.2 12 TO-220AB 2SK2399 BHarris
RFP12N10L 100 0.2 12 TO-220AB 2SK2399 BHarris
RFP12N18 180 0.25 12 TO-220AB 2SK2382 BHarris
RFP12N20 200 0.2 12.5 TO-220AB YTA640 AHarris
RFP12P08 -80 0.3 12 TO-220AB 2SJ380 Бхаррис
RFP12P10 -100 0. 3 12 TO-220AB 2SJ380 BHarris
RFP14N05 50 0.1 14 TO-220AB 2SK2507 BHarris
RFP14N05L 50 0.1 14 TO-220AB 2SK2507 BHarris
RFP15N05 50 0.14 15 TO-220AB 2SK2232 BHarris
RFP15N05L 50 0.14 15 TO-220AB 2SK2232 BHarris
RFP15N06 60 0.14 15 TO-220AB 2SK2231 BHarris
RFP15N06L 60 0.14 15 TO-220AB 2SK2231 BHarris
RFP15N08L 80 0.14 15 TO-220AB 2SK2314 AHarris
RFP15N12 120 0.15 15 TO-220AB 2SK2401 AHarris
RFP15N15 150 0.15 15 TO-220AB 2SK2401 AHarris
RFP15P05 -50 0.15 15 TO-220AB 2SJ349 AHarris
RFP17N06L 60 0.1 17 TO-220AB 2SK2232 BHarris
RFP18N08 80 0.1 18 TO-220AB 2SK2391 BHarris
RFP18N10 100 0.1 18 TO-220AB 2SK2314 AHarris
RFP22N10 100 0.08 22 TO-220AB 2SK2314 AHarris
RFP25N05 50 0.047 25 TO-220AB 2SK2507 BHarris
RFP25N05L 50 0.047 25 TO-220AB 2SK2507 BHarris
RFP2N08 80 1.05 2TO-220AB 2SK2201 BHarris
RFP2N08L 80 1.05 2TO-220AB 2SK2201 BHarris
RFP2N10 100 1. 05 2TO-220AB 2SK2201 BHarris
RFP2N10L 100 1.05 2TO-220AB 2SK2201 BHarris
RFP2N12 120 1.75 2TO-220AB 2SK2381 BHarris
RFP2N12L 120 1.75 2TO-220AB 2SK2381 BHarris
RFP2N15 150 1,75 2TO-220AB 2SK2381 BHARRIS
RFP2N15L 150 1,75 2TO-220AB 2SK2381 BHARRIS
RFP2N18 180 3TO 2TO220AB 2SK2381 BHHARRIS
5151515151515151515151515151515151515151515151515151815151515151515151512н 220AB 2TO2381 2 3,5 2TO220AB 2SK281381.0053
RFP2N20 200 3.5 2TO-220AB 2SK2381 BHarris
RFP2N20L 200 3.5 2TO-220AB 2SK2381 BHarris
RFP2P08 -80 3.5 2TO-220AB 2SJ380 BHarris
RFP2P10 -100 3.5 2TO-220AB Harris
RFP3055RLE 60 0.16 12 TO-220AB 2SK2231 BHarris
RFP30P05 -50 0.065 30 TO-220AB 2SJ334 BHarris
RFP30P06 -60 0.075 30 TO-220AB 2SJ349 BHarris
RFP3N45 450 3 3 TO-220AB 2SK2862 BHarris
RFP3N50 500 3 3 TO-220AB 2SK2862 BHarris
RFP40N10 100 0.04 40 TO-220AB 2SK2466 BHarris
RFP4N05 50 0. 95 4TO-220AB 2SK2231 BHarris
RFP4N05L 50 0.6 4TO-220AB 2SK2231 BHarris
RFP4N06 60 0.8 4TO-220AB Harris
Revised 1Q ’99 — 48 — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
RFP4N06L 60 0,6 4TO-220AB Harris
RFP4N100 1000 3.5 4.3 TO-220AB 2SK1119 AHarris
RFP4N35 350 2 4 TO-220AB 2SK2679 BHarris
RFP4N40 400 2 4 TO-220AB 2SK2679 BHarris
RFP50N05 50 0.022 50 TO-220AB 2SK2886 BHarris
RFP50N05L 50 0.022 50 TO-220AB 2SK2551 BHarris
RFP5P12 -120 1 5 TO-220AB 2SJ407 BHarris
RFP5P15 -150 1 5 TO-220AB 2SJ407 BHarris
RFP6N45 450 1.25 6TO-220AB 2SK2542 AHarris
RFP6N50 500 1.25 6TO-220AB 2SK2542 AHarris
RFP6P08 -80 0.6 6TO-220AB 2SJ380 BHarris
RFP6P10 -100 0.6 6TO-220AB Harris
RFP70N06 60 0.014 70 TO-220AB 2SK2312 BHarris
RFP7N35 350 0. 75 7TO-220AB 2SK2542 AHarris
RFP7N40 400 0.75 7TO-220AB 2SK2841 AHarris
RFP8N18 180 0.5 8TO-220AB 2SK2467 BHarris
RFP8N18L 180 0.5 8TO-220AB 2SK2467 BHarris
RFP8N20 200 0.6 8TO-220AB YTA630 AHarris
RFP8N20L 200 0.65 8TO-220AB YTA630 AHarris
RFP8P03L -30 0.3 8TO- 220AB Харрис
RFP8P05 -50 0.3 8TO-220AB 2SJ438 BHarris
RFP8P08 -80 0.4 8TO-220AB 2SJ380 BHarris
RFP8P10 -100 0.4 8TO-220AB 2SJ380 BHarris
RFW2N06RLE 60 0.16 2DIP Harris
RLP1N06CLE 60 0.75 1TO-220AB Harris
RLP1N08LE 80 0.75 1TO-220AB Harris
RLP5N08LE 80 0.12 5.5 TO-220AB 2SK2314 AHarris
Si2301DS -12 0.13 2.3 SOT-23 Siliconix
Si2302DS 20 0.085 2.8 SOT-23 Siliconix
Si2303DS -30 0.24 -1.7 1.25 SOT -23 Силиконикс
Si2304DS 30 0.117 2.5 1.25 SOT-23 Siliconix
Si2305DS -8 0.052 -3.5 1.25 SOT-23 Siliconix
Si2306DS 30 0.057 3.5 1.25 SOT-23 Siliconix
Si2307DS -30 0. 08 31.25 SOT-23 Siliconix
Si2308DS 60 0.16 21.25 SOT-23 Siliconix
Si2315DS -12 0.055 -3.5 1.25 SOT-23 Siliconix
Si3441DV -20 0.1 3.3 TSOP-6 Siliconix
Si3442DV 20 0.07 4TSOP-6 Siliconix
Si3443DV -20 0.065 4.4 TSOP-6 Siliconix
Si3445DV -8 0,042 5,6 2TSOP-6 Силиконикс
SI3446DV 20 0.045 5.3 TSOP-6 Siliconix
Si3447DV -12 0.05 5.2 2TSOP-6 Siliconix
Si3454DV 30 0.065 4.2 TSOP-6 Siliconix
Si3455DV -30 0.1 3.5 TSOP-6 Siliconix
Si3456DV 30 0.045 5.1 TSOP- 6 Siliconix
Si3457DV -30 0.065 4.3 TSOP-6 Siliconix
Si3801DV -12 0.22 2.3 2TSOP-6 Siliconix
Si3831DV -7 0.17 2.4 1.5 TSOP-6 Siliconix
Si3850DV 20/-20 0.5/1.00 1.2/0.85 1.25 TSOP-6(P&N) Силиконикс
9
Vender
Number (V) (ohm) (A) (W) Replacement
Si4412DY 30 0.028 7SOP-8(Single) TPC8006-H ASiliconix
Si4416DY 30 0.018 9SOP-8(Single) TPC8005-H ASiliconix
Si4420DY 30 0,009 12,5 SOP-8 (одинарный) TPC8007-H ASiliconix
Si4425DY -30 0,014 -11 SOP-8 (одинарный) TPC8103 ASiliconix
Si4431DY -30 0,04 -5,8 SOP-8 (одинарный) TPC8105-H ASiliconix
Si4435DY TPC-8 SOP-le2 -1 SOP-8 -8 0,053 H ASiliconix
Si4450DY 60 0. 024 7.5 SOP-8(Single) Siliconix
Si4463DY -20 0.014 -10 SOP-8(Single) Siliconix
Si4465DY -8 0.009 14 2.5 SOP-8(Single) Siliconix
Si4466DY 20 0.009 13.2 SOP-8 (Одиночный) Siliconix
Si4467DY -12 0,011 12 2.5 SOP-8 (Одиночный) Siliconix
SI4480DY 80 0,035 6SOP-8 (Одиночный) Siliconix
SI4482DY 100 0,06 4,6 SOP-8 (Single) Siliconix
SI4532DY 30/-30 0,065/0,085 3.9/-3,5 SOP-8 (P & N. N. N. N. N. N. N). 30/-30 0,037/0,053 5,8/-4,9 SOP-8(P&N) TPC8401 ASiliconix
Si4542DY 30/-30 0,025/0,032 6,9/-6,1 SOP-8(P&N) TPC8401 ASiliconix
5/0-30
1 Si44 0,045 6,5/-5,7 SOP-8(P&N) TPC8401 ASiliconix
Si4558DY 30/-30 0,04/0,06 6/-6 SOP-8(P&N) TPC8401 ASiliconix
Si4559EY 60/-60 0.055/0.12 4.5/-3.1 SOP-8(P&N) Siliconix
Si4562DY 20/-20 0.025/0.033 7.1/-6.2 SOP-8(P&N) Siliconix
Si4652DY 20/-20 0.025 /0,033 7,1/6,2 2SOP-8(P&N) Siliconix
Si4806DY 30 0,022/0,25 7,7/2 SOP-8 (двойной затвор) Siliconix
Si4807DY -30 0,035/1,3 6,0/0,9 6,0/0,9 Gate 9 Silicony SOP-03
Si4810DY 30 0,0135 10 2,5 SOP-8 (одиночный) TPC8005-H ASiliconix
Si4812DY 30 0,018 92,5 SOP-8 (одиночный) TPC8005-H ASiliconix
Si4812DY 30 0. 018 9SOP-8(N&SBD) Siliconix
Si4820DY 30 0.0135 10 2.5 SOP-8(Single) TPC8005-H ASiliconix
Si4822DY 30 0.01 12 SOP-8(Single) TPC8007-H ASiliconix
Si4824DY 30 0.04 /0,0175 4,7/9,0 SOP-8 (Dual) Siliconix
SI4832DY 30 0,018 92,5 SOP-8 (Одиночный) TPC8005-H ASILICONIX
SI4833DY -30 0,085 3,5 SOP-8 (P & SBD) SILICONIX
111515151515115151,305151515151515115151,30511111111111111111111111111111111111111111111111111111111111111111. 0,028 3,9/5,6 SOP-8 (двойной) Siliconix
Si4920DY 30 0,025 6,9SOP-8 (Dual) TPC8203 Asiliconix
SI4920DY 30 0,025 6.9 2SOP-8 (DUAL) SILICONIX
SI4925DY -30 0,032 -6,1 SOP-8 (DUAL) TPC8303 ASILICONIX
-SI4
77DRY-8
7777DRY-8
7777DIM27 ) Siliconix
SI4936DY 30 0,037 5,8 SOP-8 (Dual) TPC8201 ASILICONIX
SI4936DY 30 0,037 5,8 2SOP-8 (DUAL) SILICONIX
SI4946EY 6055,5,5 SILICONIX
SI4946EY 0,055 4,5 OP-8152 (DALICONIX
SI4946EY 0,055 4,5ONIX (DAL). SOP-8 (двойной) TPC8301 ASiliconix
Si4948EY -60 0,12 -3,1 SOP-8 (двойной) Siliconix
Si4949DY 60/-30 0,055/0,053 4,5/5,1 SOP-8(P&N) Siliconix
Si4953DY -30 0,053 -4,9 SOP-8(Dual) TPC8303 ASiliconix
Si24083D. 3(DOP-3-6051 Si49053D.Y3) Siliconix
Si4965DY -8 0.021 8 2 SOP-8(Dual) Siliconix
Si4966DY 20 0.025 7.1 SOP-8(Dual) TPC8204 ASiliconix
Si4967DY -12 0.023 7.5 2SOP-8(Dual) Siliconix
Si4980DY 80 0.075 3.7 SOP-8 (двойной) Siliconix
Si4982DY 100 0,15 2,6 SOP-8 (двойной) Siliconix
Si6331DQ 30 0,028 5,6 TSSOP-28 (Triple) Siliconix
Пересмотрено в 1 квартале 1999 г. — 50 — A: ближайший, B: другой корпус Количество (В) (Ом) (А) (Вт) Замена
Si6332DQ -30 0,04 4,5 TSSOP-28 (тройной) Siliconix
Si6361DQ 30/-30 0,065/0,085 3,6/3,1 TSSOP-28 Siliconix 1045,13
3
3
7.8 TSSOP-8 (двойной) TPCS8003 ASiliconix
Si6415DQ -30 0.019 6.5 TSSOP-8(Single) TPCS8101 ASiliconix
Si6426DQ 20 0.035 5.4 TSSOP-8(Single) TPCS8002 ASiliconix
Si6433DQ -12 0.06 4TSSOP-8(Single) Siliconix
Si6434DQ 30 0.028 5.6 TSSOP- 8 (Одинокий) TPCS8001-H ASILICONIX
SI6435DQ -30 0,04 4,5 TSSOP-8 (Одиночный) TPCS8101 ASILICONIX
SI6436DQ 30 0,045 4. 4 TSSOP-8 (Одиночный) TPCS8001-HALICNIX
.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4.4. Одинарный) Siliconix
Si6459DQ -60 0,12 2,6 TSSOP-8 (одинарный) Siliconix
SI6463DQ -20 0,02 6,5 TSSOP -8 (Single) Siliconix
SI6465DQ -8 0,012 8,8 1,5 TSSOP -8 (Single) Siliconix
SI6466DQ 20 0.014 7.8 TSSOP -8 (сингл). TSSOP-8 (Single) Siliconix
SI6542DQ 20/-20 0,090/0,170 2,5/1,9 TSSOP-8 (P & N) Siliconix
SI6543DQ 30/-30 0,065/0,085 3.9/2,5 TSSOP-8 (P & N). 30/-30 0,035/0,045 4/3,5 TSSOP-8(P&N) Siliconix
Si6552DQ 20/-12 0,080/0,100 2,8/2,5 TSSOP-8(P&N) Siliconix
SI6562DQ 20/-20 0,035/0,045 4,5/3,5 TSSOP-8 (P & N) Siliconix
SI6801DQ 20/-20 0,160/0,190 1,9/1,7 TSSOP-8 (P & N) SILICONIX
/1,7 SILICONIX
/1,7 SILICONIX
/1,7. Single) Siliconix
Si6803DQ 20/-20 0.095/0.11 2.5/2.3 TSSOP-8(P&N) Siliconix
Si6820DQ 20 0. 16 1.9 1.2 TSSOP-8(N&SBD) Siliconix
Si6820DQ 20 1.9 SOP-8(N&SBD) Siliconix
Si6821DQ -20 0,19 1,7 1,2 TSSOP-8(P&SBD) Siliconix
Si6821DQ -20 -1,7 SOP-8(P&SBD) Siliconix
SI6923DQ -20 0,05 3,5 1,2 TSSOP-8 (P & SBD) Siliconix
SI6923DQ -20 -3,5 SOP-8 (P & SBD) Siliconix
SI6925DQ 20 0,05 3,4 TSSOP-8IX-8 (DALLE)
SI6925DQ 20 0,05 3,4 TSSOP-8-TSSOP-8IX-8 (DALLE)
SI6925DQ 20. 8(Dual) TPCS8201 ASiliconix
Si6928DQ 30 0.035 4TSSOP-8(Dual) TPCS8202 ASiliconix
Si6933DQ -30 0.045 3.5 TSSOP-8(Dual) TPCS8301 ASiliconix
Si6943DQ -12 0.1 2.5 TSSOP-8(Dual) Siliconix
Si6946DQ 20 0,08 2,8 TSSOP-8 (двойной) Siliconix
Si6953DQ -20 0.17 1.9 TSSOP-8(Dual) Siliconix
Si6954DQ 30 0.065 3.9 TSSOP-8(Dual) TPCS8202 ASiliconix
Si6955DQ -30 0.085 2.5 TSSOP-8(Dual) Siliconix
Si6956DQ 20 0.09 2.5 TSSOP- 8 (Dual) Siliconix
SI6963DQ -20 0,05 3,5 TSSOP -8 (Dual) Siliconix
SI6965DQ -20 0,35 -5 TSSOP -8 (DUAL) SILICONIX
SI6966DQ 20 0,035 4. 5 4.5.8 TSSIX -8 4.5.8 TSIX -8 4.5 4.5.8 TSIX -8 4.5 4.5.8 4.5.8 4.5 4.5 4.5.8 4.5 4.5 4.5 4.5 4.5.8 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5.8 4.5 4.5 4.5 4.5.8 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5 4.5. Si6967DQ -8 0,03 51,1 TSSOP-8 (двойной) Siliconix
Si6968DQ 20 0,022 6,5 TSSOP -8 (Dual) TPCS8201 ASILICONIX
SI6969DQ -12 0,034 4,6 1,1 TSSOP -8 (DUAL) SILICONIX
SI9400DY -20 0,25 -2,5 SOP -8 (Single) SILAICIIX
51515151515.20515.20515.2051515.2051515151515151515.2051515151515151515151515.2. SOP-8 (одиночный) Siliconix
Si9407AEY -60 0,12 -3,5 SOP-8 (одиночный) Siliconix
Si9407DY -60 0,15 -3 SOP-8 (одиночный) Siliconix
Si
Si9005DY 8(SOP0-8) 30 0,03 H ASiliconix
Пересмотрено в 1 квартале 2099 г. — 51 — A: ближайший, B: другой корпус0053
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
Si9420DY 200 1 1 SOP-8 (Single) Siliconix
Si9422DY 200,7 SOP-200 0,42 (Сингл) Siliconix
SI9424ADY -20 0,025 -7,7 SOP -8 (сингл) Siliconix
SI9424DY -12 0,025 -7,7 SOP -8 (Single) Siliconix
SI
DY 20 0,0135 10 SOP -8 (8018 (Single)
(Single)
(Single)
(Single)
(8018 (8018 (
(
(
(
(
(
(
(
(
(
SI
DYD. Si9428DY 20 0,03 62,5 SOP-8 (одинарный) Siliconix
Si9430DY -20 0,05 -5,8 SOP-8 (одинарный) Siliconix
Si9431DY -12 0.05 5.5 SOP-8(Single) Siliconix
Si9433DY -20 0.045 -5.4 SOP-8(Single) Siliconix
Si9434ADY -20 0.033 6.9 SOP-8(Single) TPC8102 ASiliconix
Si9434DY -12 0.04 -6.4 SOP-8 (одиночный) Siliconix
Si9435DY -30 0,055 -5.1 SOP-8 (одиночный) TPC8105-H ASiliconix
Si9529DY 20/-12 0,03/0,05 6/5 SOP-8(P&N) Siliconix3 891D3 9000 20/-20 0,055/0,045 4,5/4,0 SOP-8 (P&N) Siliconix
Si9802DY 20 0,055 4,5 SOP-8 (двойной) TPC8202 ASiliconix
Si9803DY -25 0.04 -5.9 SOP-8(Single) TPC8105-H ASiliconix
Si9803DY -20 0.04 5.9 SOP-8(Single) TPC8102 ASiliconix
Si9804DY 25 0.023 7.8 SOP-8(Single) TPC8006-H ASiliconix
Si9806DY 25 0.027 7SOP-8(Dual G) Siliconix
Si9902DY 20/20 0.08/0.035 2.8/5.4 SOP-8(Dual) Siliconix
Si9925DY 20 0.05 5SOP-8(Dual) TPC8202 ASiliconix
Si9926DY 20 0. 03 6SOP -8(Dual) TPC8204 ASiliconix
Si9928DY 20/-20 0,05/0,11 5,0/3,4 2SOP-8(P&N) Siliconix
SI9933ADY -20 0,075 -3,4 SOP -8 (Dual) Siliconix
SI9933DY -20 0,075 -3,4 SOP -8 (DUAL) TPC8302 ASILICONIX
SI9934DY -12 0,05 -5 SOP -5 SOP -5 (DIALIX -810051 (DALIX -810051 (DULICIX -810051 (DUAL). 0,05 5SOP-8 (Dual) TPC8201 ASILICONIX
SI9939DY 30/-30 0,05/0,1 3,5/-3,5 SOP-8 (P & N) TPC8401 ASILICONIX
SI9940DY 50 0,05 5,3 SOP-8 (DAUL) SILICIX
515151515151515151515151515151515151515151 гг. 20 0,125/0,2 3/2,5 SOP-8(P&N) Siliconix
Si9943DY 20/-20 0,125/0,16 3/2,8 SOP-8(P&N) Siliconix
SI9944DY 240 6 0,4 SOP-8 (Dual) Siliconix
SI9945AEY 60 0,08 3,7 SOP-8 (Dual) Siliconix
SI9945DY 60 0,1 3,3 SOP-8 (Dual) Siliconix
DY 60 0,1 3.3 SOP-8 (Dual) Siliconix
DY 60,1 3,3 SOP-8 (Dual) Siliconix
SIA
747DY 6.33. (Dual) TPC8302 ASiliconix
Si9948AEY -60 0.17 -2.6 SOP-8(Dual) TPC8304 ASiliconix
Si9948DY -60 0. 28 -2 SOP-8(Dual) TPC8304 ASiliconix
Si9952DY 25/-25 0.1/0.25 3.5/2.3 SOP-8(P&N) Siliconix
Si9953DY -20 0,25 -2,3 SOP-8(Dual) TPC8302 ASiliconix
Si9955DY 50 0.13 3SOP-8(Dual) TPC8205 ASiliconix
Si9956DY 20 0.1 3.5 SOP-8(Dual) TPC8202 ASiliconix
Si9958DY 20/-20 0.1/0.1 3.5/3.5 SOP-8(P&N) Siliconix
Si9959DY 50 0.3 2SOP-8(Dual) TPC8205 ASiliconix
SMB60N03-10L 30 0.01 60 125 D2-PAK 2SK3127 ASiliconix
SMD10P05 -50 0.28 10 40 D-PAK 2SJ377 ASiliconix
SMD10P06 -60 0.28 10 42 D-PAK 2SJ377 ASiliconix
SMD10P06L -60 0,28 10 40 D-PAK 2SJ377 ASiliconix
SMD15N05 50 0,1 15 40 D-PAK 2SK2614 ASILICONIX
SMD25N05-45L 50 0,045 25 50 D-PAK 2SK2614 ASILICONIX
SMD30N03-30L 30 0,03 30 50 D-PAK SILICIXIX
9005. 9005.
9005.
. Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
SMP40P06 -60 0,045 40 125 TO -220AB 2SJ349 ASiliconix
SMP50N06-25 60 0. 025 50 131 TO-220AB 2SK2312 BSiliconix
SMP60N03-10L 30 0.01 60 105 TO-220AB 2SK3127 BSiliconix
SMP60N06-18 60 0.018 60 125 TO-220AB 2SK2312 BSiliconix
SMU10P05 -50 0.28 10 40 TO -251 2SJ377 ASiliconix
SMU15N05 50 0.1 15 40 TO-251 2SK2614 ASiliconix
SMU25N05-45L 50 0.045 25 50 TO-251 2SK2614 ASiliconix
SMU30N03-30L 30 0.03 30 50 TO-251 Siliconix
SN7000 60 5 0.25 TO -92 Сименс
SN7002 60 5 0,19SOT-23 Siemens
SP0610T -60 10 0.13 SOT-23 2SJ168 ASiemens
SPA02N60S5 600 2.5 2TO-220IS 2SK2750 ASiemens
SPA03N60S5 600 1.4 3TO-220IS 2SK2545 ASiemens
SPA04N60S5 600 0.95 4TO-220IS 2SK2843 ASiemens
SPA07N60S5 600 0.6 7TO-220IS Siemens
SPA20N60S5 600 0.19 20 TO-220IS Siemens
SPB02N60S5 600 2.5 2TO-220SM 2SK2777 ASiemens
SPB03N60S5 600 1.4 3TO-220SM 2SK2777 ASiemens
SPB04N60S5 600 0.95 4TO-220SM 2SK2889 ASiemens
SPB07N60S5 600 0. 6 7TO-220SM Siemens
SPB20N60S5 600 0.19 20 TO-220SM Siemens
SPB30N03 30 0.023 30 D2-PAK 2SK3090 ASiemens
SPB30N03L 30 0.028 30 D2-PAK 2SK3089 ASiemens
SPB46N03 30 0.015 46 D2-PAK 2SK3127 ASiemens
SPB46N03L 30 0.018 46 D2-PAK 2SK3090 ASiemens
SPB80N03 30 0.006 80 D2-PAK Siemens
SPB80N03L 30 0.008 80 D2-PAK Siemens
SPD01N60S5 600 6 1 D-PAK 2SK2865 ASiemens
SPD02N60 600 5.5 2D-PAK 2SK2865 ASiemens
SPD02N60S5 600 2.5 2D-PAK Siemens
SPD03N60S5 600 1.4 3D-PAK Siemens
SPD04N60S5 600 0.95 4D-PAK Siemens
SPD07N20 200 0.4 7D-PAK Siemens
SPD07N60S5 600 0.6 7D-PAK Siemens
SPD08N05L 55 0.18 8D-PAK 2SK2231 ASiemens
SPD08N10 100 0.3 8.4 D-PAK 2SK2201 ASiemens
SPD08P05 -50 0.3 8D-PAK 2SJ377 ASiemens
SPD09N05 55 0.15 9D-PAK 2SK2231 ASiemens
SPD10N10 100 0.2 10 D-PAK 2SK2399 ASiemens
SPD13N05L 55 0.12 12.8 D-PAK 2SK2782 ASiemens
SPD14N05 55 0. 1 14 D-PAK 2SK2782 ASiemens
SPD21N05L 55 0.07 21 D-PAK 2SK2782 ASiemens
SPD23N05 55 0.06 23 D-PAK 2SK2782 ASiemens
SPD28N03 30 0.023 28 D-PAK Siemens
SPD28N03L 30 0.028 28 D-PAK Siemens
SPD28N05L 55 0.05 28 D-PAK 2SK2782 ASiemens
SPD30N03 30 0.015 30 D-PAK Siemens
SPD30N03L 30 0,018 30 Д-ПАК Сименс
SPD31N05 55 0,04 31 D -PAK SIEMENS
SPN01N60S5 600 6 1 SOT -223 SIEMENS
Пересмотренные 1Q ’99 — 53 — A: ближайший, B: Разное пакет
Power Mosfets Mosfets. ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
SPN02N60S5 600 2.5 2SOT-223 Siemens
SPN03N60S5 600 1.4 3SOT-223 Siemens
SPN04N60S5 600 0.95 4SOT-223 Siemens
SPO01N60S5 600 6 1 SOP-8 (одинарный) Siemens
SPO02N60S5 600 2.5 2SOP-8(Single) Siemens
SPO03N60S5 600 1.4 3SOP-8(Single) Siemens
SPO04N60S5 600 0.95 4SOP-8(Single) Siemens
SPP02N60S5 600 2. 5 2TO-220AB 2SK3085 ASiemens
SPP03N60S5 600 1.4 3TO-220AB 2SK2544 ASiemens
SPP04N60S5 600 0.95 4TO-220AB 2SK2866 ASiemens
SPP07N60S5 600 0.6 7TO-220AB Siemens
SPP20N60S5 600 0.19 20 TO-220AB Siemens
SPP30N03 30 0.023 30 TO-220AB 2SK2844 ASiemens
SPP30N03L 30 0.028 30 TO-220AB 2SK2844 ASiemens
SPP46N03 30 0.015 46 TO-220AB Siemens
SPP46N03L 30 0.018 46 TO-220AB 2SK2844 ASiemens
SPP80N03 30 0.006 80 TO-220AB Siemens
SPP80N03L 30 0.008 80 TO- 220AB Siemens
SPU01N60S5 600 6 1 I-PAK 2SK2865 ASiemens
SPU02N60 600 5.5 2I-PAK 2SK2865 ASiemens
SPU02N60S5 600 2.5 2I-PAK Siemens
SPU03N60S5 600 1.4 3I-PAK Siemens
SPU04N60S5 600 0.95 4I-PAK Siemens
SPU07N20 200 0.4 7I-PAK Siemens
SPU07N60S5 600 0.6 7I-PAK Siemens
SPU08N05L 55 0.18 8I-PAK 2SK2231 ASiemens
SPU08N10 100 0.3 8.4 I-PAK 2SK2201 ASiemens
SPU08P05 -50 0. 3 8I-PAK 2SJ377 ASiemens
SPU09N05 55 0.15 9I-PAK 2SK2231 ASiemens
SPU10N10 100 0.2 10 I-PAK 2SK2399 ASiemens
SPU13N05L 55 0.12 12.8 I-PAK 2SK2782 ASiemens
SPU14N05 55 0.1 14 I-PAK 2SK2782 ASiemens
SPU21N05L 55 0.07 21 I-PAK 2SK2782 ASiemens
SPU23N05 55 0.06 23 I-PAK 2SK2782 ASiemens
SPU28N03 30 0.023 28 I-PAK Siemens
SPU28N03L 30 0.018 28 I-PAK Siemens
SPU28N05L 55 0.05 28 I-PAK 2SK2782 ASIEMENS
SPU30N03 30 0,015 30 I-PAK SIEMENS
SPU30N03L 30 0,018 30 ILAK SIEMENS
SPU31N05 55 0,04 31 I-PAK Siemens
SPU31N05 55 0,04 31 I-PAK SIEMENS
SPU31N05 55 0,04 31 I-PAK Siemens
SPU31N05 55 0,04 31 I-PAK SIEMENS
SPU305 55 0,04 31. -ПАК 2SK2865 BSamsung
SSD2005 -25 0.25 -2.3 SOP-8(Single) TPC8106-H ASamsung
SSD2007 50 0.3 2SOP-8(Dual) TPC8205 ASamsung
SSD2101 30 0.03 7SOP-8(Single) TPC8006-H ASamsung
SSD2102 — 20 0. 06 -5.3 SOP-8(Single) Samsung
SSF10N60A 600 0.8 6.9 90 TO-3PIS 2SK2699 BSamsung
SSF10N80A 800 0.95 7 100 TO-3PIS Samsung
SSF10N90A 900 1.2 7 100 TO-3PIS 2SK3017 ASamsung
SSF17N60A 600 0,45 9 100 TO-3PIS 2SK2953 ASamsung
Пересмотрено в 1 квартале ’99 — 54 — A: Ближайший, B: Другой корпус
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
SSF22N50A 500 0.25 12.4 100 TO-3PIS 2SK2917 ASamsung
SSF25N40A 400 0.2 14.3 100 TO-3PIS 2SK1544 BSamsung
SSF45N20A 200 0.065 26.4 100 TO-3PIS 2SK2995 ASamsung
SSF4N80AS 800 3 3.5 85 TO-3PIS 2SK2603 BSamsung
SSF4N90AS 900 3.7 3.5 85 TO-3PIS 2SK2719 BSamsung
SSF5N80A 800 2.2 4 85 TO-3PIS 2SK2604 BSamsung
SSF5N90A 900 2.9 4 85 TO-3PIS 2SK2610 BSamsung
SSF6N70A 700 1.8 5 85 TO-3PIS 2SK2274 BSamsung
SSF6N80A 800 2 4. 2 90 TO-3PIS 2SK2604 BSamsung
SSF6N90A 900 2.3 4.2 90 TO-3PIS 2SK2610 BSamsung
SSF70N10A 100 0.023 44 120 TO-3PIS Samsung
SSF7N60A 600 1.2 5.4 86 TO-3PIS 2SK2602 BSamsung
SSF7N80A 800 1.8 5 90 ТО-3ПИС 2SK2746 BSamsung
SSF7N90A 900 1.8 5 90 TO-3PIS 2SK2847 ASamsung
SSF8N80A 800 1.5 5.6 95 TO-3PIS 2SK2606 ASamsung
SSF8N90A 900 1.6 5.6 95 TO-3PIS 2SK2847 ASamsung
SSF9N80A 800 1.3 6.3 95 TO-3PIS 2SK2606 ASamsung
SSF9N90A 900 1.4 6.3 100 TO-3PIS 2SK2847 ASamsung
SSh20N60A 600 0.8 10 193 TO-3P 2SK2699 ASamsung
SSh20N80A 800 0.95 10 280 TO-3P Samsung
SSh20N90A 900 1.2 10 280 TO-3P 2SK2968 ASamsung
SSh27N60A 600 0.45 17 278 ТО-3П 2СК2915 ASamsung
SSh32N50A 500 0.25 22 278 TO-3P 2SK2837 ASamsung
SSh35N40A 400 0.2 25 278 TO-3P 2SK1544 BSamsung
SSh55N20A 200 0.065 45 278 TO-3P 2SK3176 ASamsung
SSh5N80AS 800 3 4.5 140 TO-3P 2SK2603 BSamsung
SSh5N90AS 900 3. 7 4.5 140 TO-3P 2SK2719 ASamsung
SSH5N80A 800 2.2 5 160 TO-3P 2SK2604 ASamsung
SSH5N90A 900 2.9 5 160 TO-3P 2SK2610 ASamsung
SSH6N70A 700 1.8 6 140 TO-3P 2SK2389 BSamsung
SSH6N80AS 800 2 6 200 TO-3P 2SK2604 ASamsung
SSH6N90A 900 2.3 6 200 TO-3P 2SK2610 ASamsung
SSH70N10A 100 0.023 70 300 TO-3P Samsung
SSH7N60A 600 1.2 7.3 160 TO-3P 2SK2602 ASamsung
SSH7N80A 800 1.8 7 200 TO-3P 2SK2746 ASamsung
SSH7N90A 900 1.8 7 240 TO-3P 2SK2611 ASamsung
SSH8N80A 800 1.5 8 240 TO-3P 2SK2746 ASamsung
SSH8N90A 900 1.6 8 240 TO-3P 2SK2611 ASamsung
SSH9N80A 800 1.3 9 240 ТО-3П 2SK2607 ASamsung
SSH9N90A 900 1.4 9 280 TO-3P 2SK2611 ASamsung
SSI1N60A 600 12 1 34 I2-PAK 2SK2865 BSamsung
SSI2N60A 600 5 2 54 I2-PAK 2SK2865 BSamsung
SSI2N80A 800 6 2 80 I2-PAK 2SK2883 ASamsung
SSI2N90A 900 7 2 80 I2-PAK SAMSUNG
SSI3N80A 800 4,8 3 100 I2-PAK 2SK2884 ASAMSUNG
SSI3N90A 900 6. 2 3 100 I2-PAK SAMSUNG
SSI44N60A 600 2.5 4 100.-PAK SAMSUNG
SSI44N60A 600 2.5 4 100. 120 I2-PAK 2SK2884 ASamsung
SSI4N80AS 800 3 4,5 130 I2 -PAK 2SK2883 ASAMSUNG
SSI4N90A 900 5 4 120 I2 -PAK 2SK3088 ASAMSUNG
ПЕРЕСМОЖИЕ 1Q99 — 55 — A: Aldestest, B: B: B: Berice
FIERSE
. Деталь VDSS RDS(ON) IDPDPПакет Toshiba Примечание Производитель
Номер (В) (Ом) (A) (Вт) Замена
SSI4N90AS 900 3.7 4.5 130 I2-PAK 2SK3088 ASamsung
SSI5N80A 2SK2sPA 808 4 K2sPA 800 8 K2sPA 5sPA 800 8 K2sPA 2.2 2.2
SSI5N90A 900 2.9 5 140 I2-PAK Samsung
SSI6N70A 700 1.8 6 130 I2-PAK Samsung
SSI7N60A 600 1.2 7 147 I2-PAK 2SK2777 ASamsung
SSP10N60A 600 0.8 9 156 TO-220AB 2SK2866 ASamsung
SSP1N50A 500 5.5 1.5 36 до 220AB 2SK26611 ASAMSUNG
SSP1N60A 600 12 1 34 TO-220AB 2SK3067 BSAMSUNG
SSP2N60A 600 5 2 54 TO-220AB 2SK3067 BSAMSUNG
SSP280A 800 6 2 80. 280AB 2 80S-2 80SNGAB 2 80SINGAB 2 80SINGAB 2 80SINGAB 2 80SINGAB 2 80SSPGNUNG
. -220AB 2SK2718 BSamsung
SSP3N80A 800 4.8 3 100 TO-220AB 2SK2603 ASamsung
SSP3N90A 900 6.2 3 100 TO-220AB 2SK2718 BSamsung
SSP45N20A 200 0.065 35 176 TO-220AB Samsung
SSP4N60AS 600 2.5 4 100 TO-220AB 2SK2750 BSamsung
SSP4N80A 800 4 4 120 TO-220AB 2SK2603 ASamsung
SSP4N80AS 800 3 4.5 130 TO-220AB 2SK2603 ASamsung
SSP4N90A 900 5 4 120 TO-220AB 2SK2608 ASamsung
SSP4N90AS 900 3.7 4.5 130 TO-220AB 2SK2608 ASamsung
SSP5N80A 800 2.2 5 140 TO-220AB 2SK2605 BSamsung
SSP5N90A 900 2.9 5 140 TO-220AB 2SK2717 BSamsung
SSP6N70A 700 1.8 6 130 TO-220AB 2SK2997 BSamsung
SSP6N80A 800 2 6 160 TO-220AB 2SK2605 BSamsung
SSP6N90A 900 2.3 6 160 TO-220AB 2SK2717 BSamsung
SSP70N10A 100 0,023 55 188 TO-220AB SAMSUNG
SSP7N60A 600 1,2 7 147 TO-220AB 2SK2544 ASAMSUNG
SSP7N80A 800 1,8 7 160 До 220AB SAMSUNG
SSR11.5.5.5.35.35.35.35.35.35.35.35.35.35.35. 35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.35.31.16.3.16 260 260 260.28 D-PAK 2SK2865 ASamsung
SSR2N60A 600 5 1.8 44 D-PAK 2SK2865 ASamsung
SSR3055A 60 0.15 8 18 D-PAK 2SK2231 ASamsung
SSR4N60A 600 2.5 2.8 49 D-PAK Samsung
SSS10N60A 600 0.8 5.1 50 TO- 220IS 2SK2843 ASamsung
SSS1N50A 500 5.5 1.2 23 TO-220IS 2SK2662 ASamsung
SSS1N60A 600 12 0.7 17 TO-220IS 2SK3067 ASamsung
SSS2N60A 600 5 1.3 23 TO-220IS 2SK3067 ASamsung
SSS2N80A 800 6 1.5 30 TO-220IS 2SK2603 BSamsung
SSS2N90A 900 7 1.5 30 TO-220IS 2SK2718 ASamsung
SSS3N80A 800 4.8 2 35 TO-220IS 2SK2603 BSamsung
SSS3N90A 900 6.2 2 35 TO-220IS 2SK2718 ASamsung
SSS4N60AS 600 2.5 2.3 33 TO-220IS 2SK2750 ASamsung
SSS4N80A 800 4 2,5 40 TO-220IS 2SK2603 BSAMSUNG
SSS4N80AS 800 3 2,8 40 TO-220IS 2SK2603 BSAMSUNG
SSS4N90A 900 5 2,5 40 TO-250IS 2SK2700 ASSAMSNGSNG53.S.900ANGN 9005.900SUNG 9005.
5151515151515151515151517.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.87.8.9005.9005.9005.9005.9005.9005.9005.900.0051 SSS5N80A 800 2.2 3 45 TO-220IS 2SK2605 ASamsung
SSS5N90A 900 2.9 3 45 TO-220IS 2SK2717 ASamsung
SSS6N70A 700 1.8 4 40 TO-220IS 2SK2274 ASamsung
SSS6N80A 800 2 3.5 50 TO-220IS 2SK2605 ASamsung
SSS6N90A 900 2.3 3.5 50 TO-220IS 2SK2717 ASamsung
Пересмотрено в 1 квартале 1999 г. — 56 — A: ближайший, B: другой корпус0051 Номер (V) (OHM) (A) (W) Замена
SSS70N10A 100 0,023 28 49 TO-220IS SAMSUNG
SSS7N60A 600 1,2 4 48 TO-220IS 2SK2545 ASAMSUNG
SSS7N80A 2SK2545 ASAMSUNG
SSS7N80A 8 50,845 40015030.80A 8.80A 8.80A 8.80.80.80A 8.80.8545 400150.80ANGNGNG
7.80A 8.80A 8 50 1,845
7.80A 21545.
SSU1N50A 500 5.5 1.3 26 I-PAK 2SK2865 ASamsung
SSU1N60A 600 12 0.9 28 I-PAK 2SK2865 ASamsung
SSU2N60A 600 5 1.8 44 I-PAK 2SK2865 ASamsung
SSU2N80A 800 6 1. 7 45 I-PAK Samsung
SSU2N90A 900 7 1,7 45 I-PAK Samsung
SSU3055A 60 0,15 8 18 I-PAK 2SK2231 ASamsung
SSU3N80A 800 4.8 2.5 50 I-PAK Samsung
SSU3N90A 900 6.2 2.5 50 I-PAK Samsung
SSU4N60A 600 2.5 2.8 49 I-PAK Samsung
SSW1N50A 500 5.5 1.5 36 D2-PAK 2SK2865 BSamsung
SSW1N60A 600 12 1 34 D2-PAK 2SK2865 BSamsung
SSW2N60A 600 5 2 54 D2-PAK 2SK2865 BSamsung
SSW4N60A 600 2.5 4 100 D2-PAK 2SK2777 ASamsung
SSW7N60A 600 1.2 7 147 D2-PAK 2SK2777 ASamsung
STB11NB40 400 0.55 10 D2PAK 2SK2949 АСТ
STB16NB25 250 0.25 16 D2PAK 2SK2598 AST
STB19NB20 200 0.18 19 D2PAK 2SK2401 AST
STB40NE03L-20 30 0.02 40 D2PAK 2SK3090 AST
STB50NE08 80 0.024 50 D2PAK ST
STB50NE10 100 0.028 50 D2PAK ST
STB50NE10L 100 0.025 50 D2PAK ST
STB55NE06 60 0.022 55 D2PAK 2SK2376 AST
STB55NE06L 60 0.022 55 D2PAK 2SK2376 AST
STB5NB60 600 2 5 D2PAK 2SK2777 AST
STB60NE03L-10 30 0. 01 60 D2PAK 2SK3127 AST
STB60NE06-16 60 0.016 60 D2PAK 2SK2376 AST
STB60NE06L-16 60 0.016 60 D2PAK 2SK2376 AST
STB6NB50 500 1.5 6D2PAK 2SK2991 AST
STB7NB40 400 0.9 7D2PAK 2SK2949 AST
STB7NB60 600 1.2 7.2 D2PAK 2SK2777 AST
STB80NE03L -06 30 0.006 80 D2PAK ST
STB80NE06-10 60 0.01 80 D2PAK 2SK2986 AST
STB9NB50 500 0.85 8.6 D2PAK 2SK2776 AST
STB9NB60-1 600 0.75 9D2PAK 2SK2889 AST
STD12N05 50 0.15 12 45 D-PAK 2SK2030 AST
STD12N05L 50 0.15 12 45 D-PAK 2SK2231 AST
STD12N06 60 0.15 12 45 D-PAK 2SK2231 AST
STD12N06L 60 0.15 12 45 D-PAK 2SK2231 AST
STD12N10L 100 0.16 12 D-PAK ST
STD12NE06 60 0.12 12 DPAK 2SK2782 AST
STD12NE06L 60 0.12 12 DPAK 2SK2782 AST
STD16NE06 60 0.085 16 DPAK 2SK2782 AST
STD16NE06L 60 0.085 16 DPAK 2SK2782 AST
STD16NE10 100 0.1 16 DPAK ST
STD17N05 50 0.085 17 55 D-PAK 2SK2614 АСТ
STD17N05L 50 0. 085 17 55 D-PAK 2SK2614 AST
STD17N06 60 0.085 17 55 D-PAK 2SK2782 AST
Revised 1Q ’99 — 57 — A:Nearest, B:Different Package
Power MOSFETs Cross Reference Alphanumerically
Деталь VDSS RDS(ON) IDPDPПакет Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
STD17N06L 60 0,085 17 55 STD1NA60-1 600 8 1,6 ДПАК 2SK2865 АСТ
STD1NB50-1 500 9 1,5 DPAK 2SK2865 AST
STD1NB50S-1 500 16 1 DPAK 2SK2998 BST
STD1NB52-1520 10 1,4 DPAK 2SK2865 AST
-1520 10 1,4 DPAK 2SK2865 AST
AK51-1520 10 1,4 DPAK 2SK2865 AST
AK51AK 520 10 1,4 DPAK 2SK2865 AST
AK51AK510 10 1,4 DPAK 2865 AST
AK51AK 520. ST
STD20NE06 60 0,04 20 D-PAK ST
STD2550-1 500 5,5 2,2 45 I-PAK 2SK2865 AST
STD2NA50 500 4 2,2 DPAK 2SK2599 BST
STD225-1250 2 2 2 2 2 2 2999 BST
STD25-1250 2 2 2 2 2 2999 BST
. СТ
СТД2НБ80-1 800 6,5 2ДПАК 2СК2997 AST
STD30NE06 60 0,03 30 DPAK ST
STD30NE06L 60 0,03 30 DPAK ST
STD3N30-1 300 1,4 3 50 I-PAK ST
STD3N30L 250 1. 1 4 50 IA-PAK ST
STD3330L 250 1.1 4 50 I-PAK ST
STD3N30L 250 1.1 4 50 IA-PAK ST
STD3330L 250 1.1 4 50 I-PAK ST
STD33330L 250 1.1 4 50 I. 50 I-PAK ST
STD3NB30 300 2 3.2 DPAK ST
STD3NB50 500 2.8 3DPAK ST
STD4N20 200 1.5 4D-PAK 2SK2920 AST
STD4NB25 250 1.1 4DPAK ST
STD4NB40 400 1.8 3.7 DPAK ST
STD5N20-1 200 0,8 5Д-ПАК 2SK2920 АСТ
СТД5НБ30 300 0,95DPAK ST
STD7NB20 200 0.4 7.5 D-PAK ST
STD8N10 100 0.3 8 45 D-PAK 2SK2201 AST
STD8N10L 100 0.3 8 45 D-PAK 2SK2201 AST
STD9N10 100 0.27 9D-PAK 2SK2399 AST
STD9N10L 100 0.27 9D-PAK 2SK2399 AST
STE100N20 200 0.021 100 450 ISOTOP ST
STE110NA20 200 0.019 110 ISOTOP ST
STE150N10 100 0.009 150 410 ISOTOP ST
STE15N100 1000 0.77 15 400 ISOTOP ST
STE15NA100 1000 0.77 15 ISOTOP ST
STE16N100 1000 0.7 16 400 ISOTOP ST
STE180N05 50 0. 006 180 360 ISOTOP ST
STE180N10 100 0.007 180 450 ISOTOP ST
STE22N80 800 0.4 22 400 ISOTOP ST
STE24NA100 1000 0.375 24 ISOTOP ST
STE250N05 50 0.004 250 450 ISOTOP ST
STE250N06 60 0.004 250 ISOTOP ST
STE26N50 500 0.2 26 300 ISOTOP ST
STE26NA90 900 0.3 26 ISOTOP ST
STE36N50 500 0.14 36 410 ISOTOP ST
STE38N60 600 0.15 38 450 ISOTOP ST
STE38NB50 500 0,13 38 ISOTOP ST
STE40N55 550 0,12 40 450 ISOTOP ST
STE40NA60 600 0,12 40 ISOTOP ST
ПЕРСОНАЛЬНЫЙ ПЕРЕДАКИ 99FESTER.
Part VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Number (V) (ohm) (A) (W) Replacement
STE45N50 500 0.11 45 450 ISOTOP ST
STE47N50 500 0.1 47 450 ISOTOP ST
STE50N40 400 0.075 50 450 ИЗОТОП СТ
STE53NA50 500 0.085 53 ISOTOP ST
STh20NA50 500 0.8 9.6 150 TO-218 2SK2601 AST
STh20NA50FI 500 0.8 5.6 60 TO-218IS 2SK2600 AST
STh22N60 600 0. 6 12 180 TO-218 2SK2699 AST
STh22N60FI 600 0.6 7 70 TO-218IS 2SK2699 BST
STh23NB60FI 600 0.55 7ISOWATT218 2SK2953 AST
STh24N50 500 0.45 14.1 180 TO-218 2SK2698 AST
STh24N50FI 500 0.45 8.8 70 TO-218IS 2SK2698 BST
STh25N50 500 0.4 15 180 TO-218 2SK2698 AST
STh25N50FI 500 0.4 9.3 70 TO-218IS 2SK2916 AST
STh25NB50FI 500 0.36 9.3 ISOWATT218 2SK2916 AST
STh28NB40FI 400 0.3 10 ISOWATT218 2SK2837 AST
STh36N25 250 0.11 26 180 TO-218 2SK2967 AST
STh36N25FI 250 0.11 16 70 TO-218IS 2SK2995 AST
STh43N20 200 0.085 33 180 TO-218 2SK3176 AST
STh43N20FI 200 0.085 20 70 TO-218IS 2SK2995 AST
STh55N10 100 0.04 45 180 TO-218 2SK2466 BST
STh55N10FI 100 0.04 27 65 TO -218ИС 2СК2466 БСТ
STh5N80 800 3 4.3 125 TO-218 2SK2603 BST
STh5N80FI 800 3 2.8 55 TO-218IS 2SK2603 BST
STh5N90 900 3.2 4.2 125 TO-218 2SK2610 AST
STh5N90FI 900 3.2 2.7 55 TO-218IS 2SK2719 BST
STH55N10 100 0. 03 55 200 TO-218 2SK1381 AST
STH55N10FI 100 0.03 34 80 TO-218IS 2SK1381 AST
STH5N90 900 2.4 5.3 150 TO-218 2SK2610 AST
STH5N90FI 900 2.4 3.5 60 TO-218IS 2SK2610 BST
STH5NA100FI 1000 3,5 2,9 ISOWATT218 2SK1365 AST
STH60N10 100 0,025 60 200 до 218 ST
STH60N10FI 100 0,025 38 80 до 218IS ST
STH65N05 50 0,02 65 180 до 218 2SK2445 AST
18.078FI 50.05FI 50.078FI 50.078FI 50.078FI 50.078FI 50.078FI. 0.02 65 180 TO-218 2SK2173 AST
STH65N06FI 60 0.02 38 65 TO-218IS 2SK2173 BST
STH6N100 1000 2 6 180 T0-218 2SK1120 AST
STH6N100FI 1000 2 3.7 70 TO-218IS 2SK1365 AST
STH6NA80 800 2.4 5.8 150 ТО-218 2СК2604 АСТ
STH6NA80FI 800 2.4 3.7 60 TO-218IS 2SK2604 BST
STH75N06 60 0.014 75 200 TO-218 2SK2313 AST
STH75N06FI 60 0.014 50 80 TO-218IS 2SK2313 BST
STH7N90 900 1.4 7.5 180 TO-218 2SK2611 AST
STH7N90FI 900 1.4 4.5 70 TO-218IS 2SK2611 AST
STH7NA100FI 1000 1. 7 4.3 ISOWATT218 2SK2613 BST
STH7NA60 600 1.2 7.2 150 TO-218 2SK2602 AST
STH7NA60FI 600 1.2 4.6 60 TO-218IS 2SK2602 BST
STH7NA80 800 1.9 6.5 150 ТО-218 2СК2746 АСТ
STH7NA80FI 800 1.9 4ISOWATT218 2SK2604 BST
STH80N05 50 0,012 80 200 TO -218 2SK2551 AST
Пересмотренный. ON) IDPDPACKAGE TOSHIBA NOTE VENDER
Число (V) (OHM) (A) (W) Замена
STH80N05FI 50 0,012 52 70 до 218IS 2SK2551 BST
STH8N80 800 1,2 8.2851. 1,2 5,1 70 ТО-218ИС 2СК2606 АСТ
STH8NA60 600 1 8 150 TO-218 2SK2602 AST
STH8NA60FI 600 1 4.3 45 TO-218IS 2SK2602 BST
STH8NA80FI 800 1.5 4.5 ISOWATT218 2SK2746 BST
STH9N80 800 1 9 180 TO-218 2SK2607 AST
STH9N80FI 800 1 5.6 70 TO-218IS 2SK2606 AST
STHV102 1000 3.5 4.2 150 TO-218 2SK1359 AST
STHV102FI 1000 3.5 2.6 60 TO-218IS 2SK1359 BST
STHV82 800 2 5.5 150 TO-218 2SK2604 AST
STHV82FI 800 2 3.6 60 ТО-218ИС 2СК2604 БСТ
STK12N05L 50 0,15 12 50 SOT-82 ST
STK12N06L 60 0,15 12 50 SOT-82 ST
STK14N05 50 0,12 14 50 SOT-82 ST
STK14N06 0,112 14 50 SOT-82 ST
STK14N06 0,112 14 50 SOT-82 ST
STK14N06 0,112 14 50 SOT-82 ST
STK14N06 0,112 14 50 SOT-82 ST
. 65 SOT-82 ST
STK16N10L 100 0,12 16 65 SOT-82 ST
STK17N10 100 0,11 17 65 SOT-82 ST
STK18N05 50 0,085 18 60 SOT-82 2SK2614 BST
85 18 60 SOT-82 2SK2614 BST
81868 60868 60868 60868 60868 6. BST
STK18N06 60 0,085 18 60 SOT-82 ST
STK18N06L 60 0,085 18 60 SOT-82 ST
STK22N05 50 0.065 22 65 SOT-82 ST
STK22N06 60 0.065 22 65 SOT-82 ST
STK23N05L 50 0.055 23 65 SOT-82 ST
STK23N06L 60 0.05 23 65 SOT-82 ST
STK2N50 500 6 2 50 SOT-82 ST
STK2N60 600 8 1.7 50 SOT-82 ST
STK2N80 800 7 2.1 70 SOT-82 ST
STK3055E 60 0.15 12 50 SOT-82 ST
STK3N50 500 3.8 2.7 60 SOT-82 ST
STK4N25 250 1,1 4 50 SOT-82 ST
STK4N30 300 1,4 4,2 50 SOT-82 ST
STK4N30L 300 1,4 4,2 50 50 SOT-82 ST
STK4N40 400 2,2 3,7 60 SOT-82 ST
STK6N20 200 0,7 60 60 SOT-82 ST
STK9N10 100 0,3 9 50 SOT-82 ST
STK9N10 100 0,3 9 50 SOT-82 ST
STK9N10 100 0,3 9 50 SOT-82 ST
. -223 ST
STN1NB80 800 20 0.2 SOT-223 ST
STN2N10 100 0.27 2SOT-223 2SK2742 AST
STN2NE10L 100 0.45 2SOT-223 2SK2742 AST
STN3NE06 60 0.12 3SOT-223 2SK2741 AST
STN3NE06L 60 0.12 3SOT- 223 2SK2741 АСТ
СТН4НЕ03 30 0,06 4СОТ-223 2СК2839AST
STN4NE03L 30 0.05 4SOT-223 2SK2839 AST
STP10NA40 400 0.55 10 125 TO-220AB 2SK2841 AST
STP10NA40FI 400 0.55 6 45 TO-220IS 2SK2952 AST
STP10NB20 200 0.4 10 TO-220 ST
STP10NB20FP 200 0.4 6TO-220FP 2SK2350 AST
Пересмотрено в 1 квартале 1999 г. — 60 г. — A: ближайший, B: другой корпус (A) (W) Замена
STP11NB40 400 0.55 10.7 TO-220AB 2SK2841 AST
STP11NB40FP 400 0.55 6TO-220FP 2SK2952 AST
STP12NB30 300 0.4 12 TO-220 ST
STP12NB30FP 300 0.4 6.5 TO-220FP ST
STP15N05L 50 0.15 15 70 TO- 220AB 2SK2507 BST
STP15N05LFI 50 0.15 10 35 TO-220IS 2SK2507 AST
STP15N06L 60 0.15 15 70 TO-220AB 2SK2231 BST
STP15N06LFI 60 0. 15 10 35 TO-220IS 2SK2231 BST
STP16N10L 100 0.16 16 TO-220AB 2SK2314 AST
STP16NB25 250 0.25 16 TO-220AB 2SK2508 BST
STP16NE06 60 0.12 16 TO-220AB 2SK2232 BST
STP16NE06FP 60 0.12 10 TO-220FP 2SK2232 BST
STP16NE06L 60 0.12 16 TO-220AB 2SK2232 BST
STP16NE06LFP 60 0.12 10 TO -220FP 2SK2232 BST
STP18N10 100 0.14 18 90 TO-220AB 2SK2314 AST
STP18N10FI 100 0.14 11 40 TO-220IS 2SK2391 AST
STP19NB20 200 0.18 19 TO-220AB YTA640 AST
STP19NB20FP 200 0.18 10 TO-220FP 2SK2382 AST
STP20N06 60 0.085 20 80 TO-220AB 2SK2232 BST
STP20N06FI 60 0.085 13 35 TO-220IS 2SK2232 AST
STP20N10 100 0.12 20 105 TO-220AB 2SK2314 AST
STP20N10FI 100 0.12 12 40 TO-220IS 2SK2391 AST
STP20N10L 100 0.12 20 105 TO-220AB 2SK2314 AST
STP20N10LFI 100 0.12 12 40 TO-220IS 2SK2391 AST
STP20NE06 60 0.085 20 TO-220AB 2SK2232 BST
STP20NE06FP 60 0.085 13 TO-220FP 2SK2232 AST
STP20NE06L 60 0. 085 20 ТО-220АБ 2СК2232 БСТ
STP20NE06LFP 60 0.085 13 TO-220FP 2SK2232 AST
STP20NE10 100 0.1 20 TO-220AB 2SK2314 AST
STP21N05L 50 0.085 21 80 TO-220AB 2SK2507 BST
STP21N05LFI 50 0.085 14 35 TO-220IS 2SK2507 AST
STP21N06L 60 0.085 21 80 TO-220AB 2SK2232 BST
STP21N06LFI 60 0.085 14 35 TO-220IS 2SK2232 AST
STP22NE03L 30 0.05 22 TO-220AB 2SK2844 AST
STP25N05 50 0.065 25 90 TO-220AB 2SK2507 BST
STP25N05FI 50 0.065 16 40 ТО-220ИС 2СК2507 АСТ
STP25N06 60 0.065 25 90 TO-220AB 2SK2232 BST
STP25N06FI 60 0.065 16 40 TO-220IS 2SK2232 AST
STP2N60 600 3.5 2.9 70 TO-220AB 2SK3085 AST
STP2N60FI 600 3.5 2.2 35 TO-220IS 2SK3067 AST
STP2N80 800 7 2.4 90 TO-220AB 2SK2997 BST
STP2N80FI 800 7 1.5 35 TO-220IS 2SK2997 BST
STP2NA50 500 4 2.8 TO-220AB 2SK2862 BST
STP30N05 50 0.05 30 105 TO-220AB 2SK2507 BST
STP30N05FI 50 0.05 19 40 ТО-220ИС 2СК2507 АСТ
STP30N06 60 0. 05 30 105 TO-220AB 2SK2232 BST
STP30N06FI 60 0.05 19 40 TO-220IS 2SK2232 AST
STP30N10 100 0.06 33 TO-220AB 2SK2466 BST
STP30NE06 60 0.05 30 TO-220AB 2SK2232 BST
STP30NE06FP 60 0,05 17 TO-220FP 2SK2232 AST
Пересмотрено в 1 квартале 1999 г. – 61 г. – A: ближайший, B: другой корпус
Мощные полевые МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Примечание Toshiba Vender
3 90 (Vender
3 90 Ом) (А) (Вт) Замена
STP30NE06L 60 0.055 30 TO-220AB 2SK2232 BST
STP30NE06LFP 60 0.055 17 TO-220FP 2SK2232 AST
STP32N05L 50 0.055 32 105 TO-220AB 2SK2507 BST
STP32N05LFI 50 0.055 19 40 TO-220IS 2SK2507 AST
STP32N06L 60 0.05 32 105 TO-220AB 2SK2232 BST
STP32N06LFI 60 0.05 19 40 TO-220IS 2SK2232 AST
STP33N10 100 0.06 33 150 TO-220AB 2SK2466 BST
STP33N10FI 100 0.06 18 45 TO-220IS 2SK2466 AST
STP36N05L 50 0.04 36 120 ТО-220АБ 2СК2720 БСТ
STP36N05LFI 50 0. 04 21 40 TO-220IS 2SK2385 AST
STP36N06 60 0.04 36 120 TO-220AB 2SK2385 BST
STP36N06FI 60 0.04 21 40 TO-220IS 2SK2385 AST
STP36N06L 60 0.04 36 120 TO-220AB 2SK2385 BST
STP36N06LFI 60 0.04 21 40 TO-220IS 2SK2385 AST
STP36NE06 60 0.04 36 TO-220AB 2SK2385 BST
STP36NE06FP 60 0.04 20 TO-220FP 2SK2385 AST
STP3N100 1000 5 3.5 100 TO-220AB 2SK1119 AST
STP3N100FI 1000 5 2 40 ТО-220ИС 2СК1119BST
STP3N100XI 1000 6 1.6 30 ISOWATT221 ST
STP3N50XI 500 4 1.7 25 ISOWATT221 2SK2599 BST
STP3N60FI 600 2.2 2.7 35 TO-220IS 2SK2750 AST
STP3N60XI 600 2.5 2.4 28 ISOWATT221 ST
STP3N80XI 800 4.5 1.7 28 ISOWATT221 ST
STP3N90 900 4,5 3.2 100 TO-220AB 2SK2608 AST
STP3N90FI 900 4,5 1,9 40 TO-220IS 2SK2700 AST
STP3NA100 1000 5 3,5 TO-220AB 2SK11119 AST
A100 1000 5 3,5 TO-220AB 2SK11119 AST
A100 1000 5 3,5 TO-25.BST
STP3NA80 800 4.5 3 100 TO-220AB 2SK2603 AST
STP3NA80FI 800 4. 5 2 40 TO-220IS 2SK2603 BST
STP3NA90 900 5.3 3TO-220AB 2SK2608 AST
STP3NA90FI 900 5.3 1.9 TO-220FP 2SK2700 AST
STP3NB100 1000 5.5 3TO-220AB 2SK1119 AST
STP3NB100FP 1000 5.5 1.8 TO-220FP 2SK1119 BST
STP3NB60 600 3.6 3.3 TO-220AB 2SK3085 AST
STP3NB60FP 600 3.6 2.1 TO-220FP 2SK3067 AST
STP3NB80 800 6.5 2.6 TO-220 2SK2603 AST
STP3NB80FP 800 6.5 1.6 TO-220FP 2SK2603 BST
STP3NB90 900 4.4 3.4 TO-220AB 2SK2608 AST
STP3NB90FP 900 4.4 2TO-220FP 2SK2700 AST
STP40N05 50 0.035 40 125 TO-220AB 2SK2385 BST
STP40N05FI 50 0.035 23 40 TO-220IS 2SK2886 AST
STP40N10 100 0.04 40 150 TO-220AB 2SK2466 BST
STP40N10FI 100 0.04 22 45 TO-220IS 2SK2466 AST
STP40NE03L-20 30 0.02 40 TO-220AB 2SK2844 AST
STP45NE06 60 0.028 45 TO -220АБ 2СК2385 БСТ
STP45NE06FP 60 0.028 25 TO-220FP 2SK2385 AST
STP45NE06L 60 0.028 45 TO-220AB 2SK2385 BST
STP45NE06LFP 60 0. 028 25 TO-220FP 2SK2385 AST
STP4N100 1000 3.5 4 125 TO-220AB 2SK1119 AST
STP4N100FI 1000 3.5 2.2 40 TO-220IS 2SK1119 BST
Пересмотрено в 1 квартале 1999 г. — 62 — A: Ближайший, B: Другой корпус
Силовые МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Примечание Toshiba Vender
3 Vender Number (900) ( Ом) (А) (Вт) Замена
STP4N100XI 1000 4 2 35 ISOWATT221 ST
STP4N40 400 2.1 4 75 TO-220AB 2SK2679 BST
STP4N40FI 400 2.1 3 35 TO-220IS 2SK2662 AST
STP4N80XI 800 3.5 2 30 ISOWATT221 ST
STP4N90 900 3.5 3.6 100 TO -220AB 2SK2717 BST
STP4N90FI 900 3,5 2,3 40 TO-220IS 2SK2700 AST
STP4NA60 600 2,2 4,3 100-220AB 2 2,7 4085 AST
STP4NA60FI 600 2,2 2,7 4085
STP4NA60FI 600 2,2 2,7 4085 40551555555555015555501555015550.155550.1350.1085.1085.155550.15550.1085.1085. 100015550 22085
. 2SK2603 АСТ
STP4NA80FI 800 3.5 2.4 40 TO-220IS 2SK2603 BST
STP4NA90 900 4 3. 6 TO-220AB 2SK2608 AST
STP4NA90FI 900 4 2.4 TO-220FP 2SK2700 AST
STP4NB100 1000 4.4 3.8 TO-220AB 2SK1119 AST
STP4NB30 300 2 4.3 TO-220 ST
STP4NB30FP 300 2 2.7 TO-220FP ST
STP4NB50 500 2.8 3.8 TO-220AB 2SK2862 BST
STP4NB50FP 500 2.8 2.3 TO-220FP 2SK2862 AST
STP4NB80 800 3.3 4TO-220AB 2SK2603 AST
STP4NB80FP 800 3,3 2,3 ТО-220ФП 2SK2603 БСТ
STP4NB90 900 2.9 4TO-220AB 2SK2717 BST
STP4NB90FP 900 2.9 2.5 TO-220FP 2SK2717 AST
STP50N05L 50 0.028 50 200 TO-220AB 2SK2886 BST
STP50N05LFI 50 0.028 24 40 TO-220IS 2SK2886 AST
STP50N06 60 0.028 50 150 TO-220AB 2SK2385 BST
STP50N06FI 60 0.028 27 45 TO-220IS 2SK2385 AST
STP50N06L 60 0.028 50 200 TO-220AB 2SK2385 BST
STP50N06LFI 60 0.028 24 40 TO-220IS 2SK2385 AST
STP50NE08 80 0.024 50 TO -220 СТ
STP50NE10 100 0,028 50 TO-220 ST
STP50NE10L 100 0,025 50 TO-220 ST
STP53N05 50 0,025 53 150 до 220AB 2SK2886 BST
STP53N060. 002555538865.18.10.10.10.10.753555585865.
. 9005. 9005.75358585865.
.
. 9005.10.10.10.10. 150 TO-220AB 2SK2886 BST
STP55N05LFI 50 0.023 30 45 TO-220IS 2SK2886 AST
STP55N06L 60 0.023 55 150 TO-220AB 2SK2312 BST
STP55N06LFI 60 0.023 30 45 TO-220IS 2SK2312 AST
STP55NE06 60 0.022 55 TO- 220АБ 2СК2312 БСТ
STP55NE06FP 60 0.022 30 TO-220FP 2SK2312 AST
STP55NE06L 60 0.022 50 TO-220AB 2SK2312 BST
STP5N25L 250 1.1 5 70 TO-220AB 2SK2840 BST
STP5N25LFI 250 1.1 3.5 35 TO-220IS 2SK2840 AST
STP5N30 300 1,4 5 75 TO-220AB ST
STP5N30FI 300 1,4 33 35 TO-220IS ST
STP5N30L 300 1,4 5 75 TO-220AB ST
STP5N30LFI 300 1.4 3,5 35 до 220IS ST
1115.5.5.5.5.5.5.5.550AB ST
1115.5.5.5.5.5.5.5.55.550AB. 2SK2661 АСТ
STP5N50FI 500 1,6 3 35 ТО-220ИС 2SK2662 АСТ
STP5N60 600 1,6 5,6 100 до 220AB 2SK2544 AST
STP5N60FI 600 1,6 3,4 40 до 220IS 2SK2545 AST
STP5N80 800 2 5,5 125 до 250AB 2SK26051
900-700-70053 900-AST
900-AST
900-AST
9. :Другая упаковка
Мощные МОП-транзисторы Перекрестная ссылка Алфавитно-цифровая
Деталь VDSS RDS(ON) IDPDPackage Toshiba Примечание Торговая марка
Номер (В) (Ом) (A) (Вт) Замена
STP5N80FI 800 2 3.1 40 AST-220IS
STP5N80XI 800 2,4 2,6 35 ISOWATT221 ST
STP5N90 900 2.4 5 125 TO-220AB 2SK2717 BST
STP5N90FI 900 2.4 2.8 40 TO-220IS ST
STP5NA50 500 1.6 5 100 TO-220AB 2SK2661 AST
STP5NA50FI 500 1.6 3.1 35 TO-220IS 2SK2662 AST
STP5NA60 600 1.6 5.3 110 TO-220AB 2SK2544 AST
STP5NA60FI 600 1.6 3.4 45 TO-220IS 2SK2545 AST
STP5NA80 800 2.2 4.7 TO-220 2SK2605 BST
STP5NA80FI 800 2.2 2.8 TO-220FP 2SK2605 AST
STP5NB40 400 1.8 4.7 TO -220АБ 2SK2679BST
STP5NB40FP 400 1.8 2.8 TO-220FP 2SK2679 AST
STP5NB60 600 2 5.3 TO-220AB 2SK3085 AST
STP5NB60FP 600 2 3 TO-220FP 2SK2750 AST
STP5NB80 800 2.2 5TO-220 2SK2605 BST
STP5NB80FP 800 2. 2 3TO -220FP 2SK2605 AST
STP5NB90 900 2.5 5TO-220AB 2SK2717 BST
STP60N05 50 0.02 60 150 TO-220AB 2SK2886 BST
STP60N05-16 50 0.016 60 150 TO-220AB 2SK2312 BST
STP60N05FI 50 0.02 32 45 TO-220IS 2SK2886 АСТ
STP60N06 60 0.02 60 150 TO-220AB 2SK2312 BST
STP60N06-16 60 0.016 60 150 TO-220AB 2SK2312 BST
STP60N06FI 60 0.02 32 45 TO-220IS 2SK2312 AST
STP60NE03L-10 30 0.01 60 TO-220AB 2SK3127 BST
STP60NE06-16 60 0.016 60 TO-220AB 2SK2312 BST
STP60NE06L-16 60 0.016 60 TO-220AB 2SK2312 BST
STP60NE08 80 0.016 60 TO-220 ST
STP60NS04Z 40 0.015 60 TO-220AB ST
STP6N25 250 1,1 6 75 ТО-220АБ 2SK2840 БСТ
STP6N25FI 250 1 4 35 TO-220IS 2SK2840 AST
STP6N50 500 1.1 6 100 TO-220AB 2SK2542 AST
STP6N50FI 500 1.1 3.8 40 TO-220IS 2SK2543 AST
STP6N60FI 600 1.2 3.8 40 TO-220IS 2SK2545 AST
STP6NA50 500 1.1 6 110 TO-220AB 2SK2542 AST
STP6NA50FI 500 1. 1 4 45 TO-220IS 2SK2543 AST
STP6NA60 600 1.2 6.5 125 TO-220AB 2SK2544 AST
STP6NA60FI 600 1.2 3.9 45 TO-220IS 2SK2545 AST
STP6NA80FI 800 1,9 3,4 45 ТО-220ИС СТ
STP6NB25 250 1.1 6TO-220AB 2SK2840 BST
STP6NB25FP 250 1.1 3.7 TO-220FP 2SK2840 AST
STP6NB50 500 1.5 5.8 TO-220AB 2SK2661 AST
STP6NB50FP 500 1.5 3.4 TO-220FP 2SK2662 AST
STP6NB80 800 1.9 5.7 TO -220AB ST
STP6NB90 900 1.9 6TO-220 ST
STP6NS80 800 1.9 5.7 125 TO-220AB ST
STP7N20 200 0.65 7 75 TO-220AB YTA630 AST
STP7N20FI 200 0.65 4.5 30 TO-220IS 2SK2350 AST
STP7NA40 400 1 6,5 100 ТО-220АБ 2SK2679BST
STP7NA40FI 400 1 4.1 40 TO-220IS 2SK2679 AST
STP7NA60 600 1 7.2 125 TO-220AB 2SK2544 AST
Revised 1Q ’99 — 64 — A:Nearest, B:Different Package
Power MOSFETs Cross Reference Alphanumerically
Деталь VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт) Замена
STP7NA60FI 600 1 4,3 45 TO-220IS 2SK2545 AST
STP7NB30 15 37-0929 300 0,0 STP7NB30FP 300 0,9 4TO-220FP ST
STP7NB40 400 0. 9 7TO-220AB 2SK2841 AST
STP7NB40FP 400 0.9 4.4 TO-220FP 2SK2952 AST
STP7NB60 600 1.2 7.2 TO-220AB 2SK2544 AST
STP7NB60FP 600 1.2 4.1 TO-220FP 2SK2545 AST
STP7NB80 800 1.6 6.5 TO -220 ST
STP80NE03L-06 30 0,006 80 до-220AB ST
STP80NE06-10 60 0,01 80 до 220AB 2SK2985 BST
STP80NS04Z 40 0,008 80 до-253
STP80NS04Z 408808 80 до 250AB ST
1818.5018.5058.508 808 808 808 808 808 808 808 808 808 808 808 8088 8. 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 808 80885. 500 0,85 8 125 ТО-220АБ 2СК2542 АСТ
STP8NA50FI 500 0,85 4,5 40 до-220IS 2SK2543 AST
STP9N30 300 0,55 9 100 TO-220AB ST
STP9NA50 500 0,8 8,8 125 до 220AB 2SK2542 AST
8 8.8 125 до 220AB 2SK2542 AST
419. 500 0.85 8.6 TO-220AB 2SK2542 AST
STP9NB50FP 500 0.85 4.5 TO-220FP 2SK2543 AST
STP9NB60 600 0.75 9TO-220 2SK2866 AST
STP9NB60FP 600 0.75 5. 2 TO-220FP 2SK2843 AST
STU10NB80 800 0.85 9.7 MAX220 ST
STU11NB60 600 0.65 10.7 MAX220 2SK2843 BST
STU13NB50 500 0.45 13 MAX220 2SK2842 BST
STU13NB60 600 0.45 12.6 MAX220 ST
STU13NB60I 600 0.45 8MAX220 ST
STU16NB50 500 0.33 15.6 MAX220 ST
STU16NB50I 500 0.33 10 MAX220 ST
STU6NA100 1000 1.7 6MAX220 ST
STU6NA90 900 2 5.8 MAX220 ST
STU7NA80 800 1.5 6.5 MAX220 ST
STU7NA90 900 1.3 7.3 MAX220 ST
STU7NB90 900 1.45 7.4 MAX220 ST
STU8NA80 800 1 8.3 MAX220 ST
STU8NB90 900 1 MAX220 ST
STU9NB80 800 1.1 8.5 MAX220 ST
STV10NA40 400 0.55 10 125 SO-10 ST
STV12N20 200 0.3 12 100 SO-10 ST
STV18N20 200 0.18 18 125 SO-10 ST
STV33N10 100 0,06 33 150 SO-10 ST
STV36N06 60 0,04 36 120 SO-10 ST
STV3NA80 800 4,5 3,2 100 SO-10 ST
STV40N05 50,035 40 125 SO-10 ST
STV405 50.035 40 125 4 40 125 40 125 SO-10 ST
STV405 50,5 4.
СТВ40Н10 100 0,04 40 150 СО-10 СТ
STV4N100 1000 3.5 4 125 SO-10 ST
STV4NA60 600 2.2 4.4 100 SO-10 ST
STV4NA80 800 3 3.8 110 SO-10 ST
STV50N05 50 0.028 50 150 SO-10 ST
STV50N06 60 0.028 50 150
Торговая марка
Количество (В) (Ом) (А) (Вт) Замена
STV55N06L 60 0,023 5,5 150 SO-10 ST
STV5NA50 500 1,6 4,5 100 SO-10 ST
STV5NA80 800 2,4 4,7 125 SO-10 ST
STV60N03L-10 0,0111150 15053 ST
STV60N03L-10 0,01110 150 15053 ST
STV60N03L-10 0,011101053
STV603L-10 0,0111053
STV603L-10 0,0111053
STV603L-10 0,0101053
STV6030. 0,02 60 150 SO-10 ST
STV60N05-16 50 0,016 60 150 SO-10 ST
STV60N06 60 0,02 60 150 SO-10 ST
STV6NA60 600 1,2 6.5 110 SO-10 ST
STV7NA40 400 1,5. -10 СТ
СТВ7НА60 600 1 6,5 125 СО-10 СТ
СТВ8НА50 500 0,85 8 125 СО-10 СТ
STW10NB60 600 0.55 10 TO-247 2SK2915 AST
STW11NB80 800 0.85 10. 6 TO-247 ST
STW12N60 600 0.6 12 180 TO-247 2SK2699 AST
STW12NB60 600 0.65 12 TO-247 2SK2699 AST
STW13NB60 600 0.55 12.5 TO-247 2SK2915 AST
STW14N50 500 0.45 14.1 180 TO-247 2SK2698 AST
STW14NB50 500 0.45 14 TO-247 2SK2698 AST
STW15N50 500 0.4 15 180 TO-247 2SK2698 AST
STW15NB50 500 0.36 14.6 TO-247 2SK2698 АСТ
STW16N40 400 0,3 16 180 ТО-247 2SK2837 АСТ
STW16NA60 600 0.4 16 TO-247 2SK2915 AST
STW18NB40 400 0.3 18 TO-247 2SK2837 AST
STW20NA50 500 0.27 20 250 TO-247 2SK2837 AST
STW20NB50 500 0.27 20 TO-247 2SK2837 AST
STW33N20 200 0.085 33 180 TO-247 2SK3176 AST
STW34NB20 200 0.075 34 TO-247 2SK3176 AST
STW50NB20 200 0.05 50 TO-247 2SK3176 AST
STW55N10 100 0.03 55 200 TO-247 2SK1381 AST
STW5NB100 1000 4.4 4.3 TO-247 2SK1359 АСТ
STW5NB90 900 2.5 5TO-247 2SK2610 AST
STW60N10 100 0.025 60 200 TO-247 ST
STW6NA80 800 2. 2 5.4 TO-247 2SK2604 AST
STW6NA90 900 2 6 TO-247 2SK2749 AST
STW6NB90 900 1.9 6.5 TO- 247 2SK2749 AST
STW75N06 60 0.014 75 200 TO-247 2SK2313 AST
STW7NA100 1000 1.7 7TO-247 2SK2613 AST
STW7NA80 800 1.9 6.5 TO-247 2SK2746 AST
STW7NA90 900 1.3 7.7 TO-247 2SK2611 AST
STW7NB80 800 1,9 6,5 ТО-247 2СК2746 АСТ
STW80N05 50 0,012 80 200 TO-247 2SK2551 AST
STW80NE06-10 60 0,01 80 до 247 2SK2313 AST
STW8N80 800 1,2 8.2 180 TO-247 2SK2607. AST9 800 800 1,2 8.2 180 TO-247 2SK2607 AST9 800 800 1,2 8.2 180 TO-247 2SK2607 AST. 800 1,2 8.2 180 до 247 2SK2607 AST
800 1,2 8,2 180 до 247 2478.18.800.800.8.80 180. STW8NB80 800 1.6 7.2 TO-247 2SK2746 AST
STW8NB90 900 1.45 8TO-247 2SK2611 AST
STW9NA80 800 1 9.1 TO-247 2SK2607 AST
STW9NB80 800 1.1 9.3 TO-247 2SK2607 AST
STW9NB90 900 1 9.7 TO-247 2SK2968 AST
STY15NA100 1000 0,77 15 MAX247 ST
Пересмотрено в 1 квартале 1999 г. — 66 г. — A: ближайший, B: другой корпус
Мощные МОП-транзисторы Перекрестная ссылка в алфавитном порядке
Часть VDSS RDS(ON) IDPDPackage Toshiba Note Vender
Номер (В) (Ом) (A) (Вт ) Replacement
STY16NA90 900 0.54 16 MAX247 ST
STY25NA60 600 0.24 25 MAX247 ST
STY34NB50 500 0.13 34 MAX247 ST
STY60NA20 200 0.032 60 MAX247 ST
SUB40N06-25L 60 0.022 40 90 D2-PAK 2SK2376 ASiliconix
SUB60N06-18 60 0.018 60 120 D2-PAK 2SK2376 ASiliconix
SUB65P06-20 -60 0.02 65 187 D2-PAK Siliconix
SUB70N06-14 60 0.014 70 100 D2-PAK 2SK2376 ASiliconix
SUB75N05-06 50 0.006 75 187 D2-PAK 2SK2986 ASiliconix
SUB75N06-08 60 0.008 75 187 D2-PAK 2SK2986 ASiliconix
SUD25N06-45L 60 0.045 25 50 D-PAK Siliconix
SUD30N03-30 30 0.045 30 50 D-PAK Siliconix
SUD40N06-25L 60 0,022 34 75 D-PAK Siliconix
SUD45N05-20L 50 0,018 43 83 D-PAK Siliconix
SUD45P03-15 -30 0. 015 45 50 D-PAK Siliconix
SUD50N03-10 30 0.01 15 83 D-PAK Siliconix
SUP40N06-25L 60 0.025 40 90 TO-220AB 2SK2312 BSiliconix
SUP60N06-18 60 0.018 60 120 TO-220AB 2SK2312 BSiliconix
SUP65P06-20 -60 0.02 65 187 TO-220AB Siliconix
SUP70N06-14 60 0.014 70 142 TO-220AB 2SK2312 BSiliconix
SUP75N05-06 50 0.006 75 187 TO-220AB 2SK2985 BSiliconix
SUP75N06 -08 60 0,008 75 187 ТО-220АБ 2СК2985 BSILICONIX
TPC8001 30 0,02 8SOP-8 (ОДИН) TPC8001 ATOSHIBA
TPC8001 30 0,02 8SOP-8 (Одиночный) TPC8001 ATOSHIBA
TPC8002 30 0,014 11 11 (SYSOMBIBA
TPC8002. 8 (Одинокий) TPC8003 Atoshiba
TPC8004 30 0,05 5SOP-8 (Одиночный) TPC8004 Atoshiba
TPC8005-H 30 0,016 11 SOP-8 (Single) TPC8005-H atoshiba
TPC8006-H.0.010277 7S 7S6777 7S 8005-H ATOSIBA
TPC8006-H.0102777 7S 8005777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777 гг. TPC8006-H AToshiba
TPC8007-H 30 0,01 13 SOP-8 (одиночный) TPC8007-H AToshiba
TPC8008 20 0. 02 6SOP-8(Single) TPC8008 AToshiba
TPC8102 -30 0.04 -6 SOP-8(Single) TPC8102 AToshiba
TPC8103 -30 0.013 -11 SOP-8(Single) TPC8103 AToshiba
TPC8104-H -30 0,07 -5 SOP-8(Одиночный) TPC8104-H AToshiba
TPC8105-H -30 0,04 -7 SOP-8(Одиночный) TPC8105-H AToshiba
TPC8106-H -30 0,02 -8 SOP-8(Одиночный ) TPC8106-H AToshiba
TPC8201 30 0,05 5SOP-8 (двойной) TPC8201 AToshiba
TPC8202 20 0,05 5SOP-8 (двойной) TPC8202 AToshiba
TPC8203 30 0.021 6SOP-8(Dual) TPC8203 AToshiba
TPC8204 20 0.02 6SOP-8(Dual) TPC8204 AToshiba
TPC8205 50 0.15 5SOP-8(Dual) TPC8205 AToshiba
TPC8301 -30 0.1 -3.5 SOP-8 (двойной) TPC8301 AToshiba
TPC8302 -20 0,12 -3,5 SOP-8 (двойной) TPC8302 AToshiba
TPC8303 -30 0,035 -4,5 SOP-8 (двойной) TPC8303 AToshiba5 SOP-5-0,8 -5 TPC0331 ) TPC8304 AToshiba
TPC8401 30/-30 0,021/0,039 4,5/-4,5 SOP-8 (P&N) TPC8401 AToshiba
TPCS8001-H 30 0,027 5TSSOP-8 (одиночный) TPCS8001-H Atoshiba
TPCS8002 20 0,02 6TSSOP-8 (Одиночный) TPCS8002 ATOSHIBA
TPCS8003 30 0,013 8TSOPSOP-hibiba
TPCS8003 30 0,013 8TSOPSOP-8SPSOP-8. 00.800.800.8008 8TSOPSOP-70053
TPCS8003 30 0,013 8TSOPSOP-8SPSOPA.
) (Ом) (А) (Вт) Замена
TPCS8201 20 0,03 5TSSOP-8 (DUAL) TPCS8201 ATOSHIBA
TPCS8202 30 0,03 4TSSOP-8 (DUAL) TPCS8202 ATOSHIBA
TPCS8301 -30 0,0711 -3 TSSSOP
TPCS8301 -30 0,0711 -3 TSSSOP
TPCS8301 -30 0,0711 -3 TSSSOP-8 TSS-8-TSS-8-TPS-8. (Dual) TPCT8203 AToshiba
uPA1700 30 0.027 7SOP-8(Single) TPC8001 ANEC
uPA1700A* 30 0.027 7SOP-8(Single) TPC8006-H ANEC
uPA1701 20 0.027 7SOP-8(Single) TPC8001 ANEC
uPA1701A * 30 0,027 7SOP-8 (одинарный) TPC8006-H ANEC
uPA1702 30 0.015 8SOP-8(Single) TPC8002 ANEC
uPA1702A 30 0.015 8SOP-8(Single) TPC8005-H ANEC
uPA1703 30 0.0105 10 SOP-8(Single) TPC8007-H ANEC
uPA1704* 30 0.014 10 SOP-8(Single) TPC8005-H ANEC
uPA1705* 30 0.05 7SOP-8(Single) TPC8004 ANEC
uPA1710 -30 0.07 5SOP-8(Single) TPC8102 ANEC
uPA1710A -30 0.07 5SOP-8(Single) TPC8102 ANEC
uPA1711 -30 0,04 7SOP-8 (одинарный) TPC8102 ANEC
uPA1712 -30 0,02 -8 SOP-8 (одинарный) TPC8106-H ANEC
uPA1713* -30 0,07 -5 SOP-8(одинарный) TPC8104-H ANEC
uPA1714* -30 0,04 -7 SOP-8(одинарный) TPC8105-H ANEC
uPA1750 -20 0,09 ) TPC8302 ANEC
uPA1751 30 0. 037 5SOP-8(Dual) TPC8203 ANEC
uPA1752 20 0.046 5SOP-8(Dual) TPC8202 ANEC
uPA1752A 20 0.046 5SOP-8(Dual) TPC8202 ANEC
uPA1753 20 0.035 8SOP-8 (Двойной) TPC8203 ANEC
uPA1754* 30 0,032 7SOP-8(Двойной) TPC8203 ANEC
uPA1755* 30 0,032 7SOP-8(Двойной) TPC8203 ANEC
UPA1756* 20 0,03 6SOP-8 (Dual) TPC8204 ANEC
UPA1757* 20 0,023 7SOP-8 (DUAL) TPC8204 ANEC
UPA1758* 30 0,03 6SOP-8 (DUL) TPC82032033203320332033203320332033203320332033203203203203203203203203203203203203203203203203203203203203232н
* 30 0,03. (Single) NEC
uPA1801 20 6 TSSOP-8(Single) TPCS8002 ANEC
uPA1802* 20 7 TSSOP-8(Single) TPCS8002 ANEC
uPA1810 -12 -4 TSSOP-8(Single) NEC
uPA1811 -20 -4 TSSOP-8 (одиночный) NEC
uPA1812 -30 -5 TSSOP-8 (одиночный) NEC
uPA1850 -12 -2,5 TSSOP-8 (двойной) NEC
UPA1851 -20 -2,5 TSSOP -8 (Dual) NEC
UPA1852 20 -TSSOP -8 (Dual) TPCS8201 ANEC
UPA1853 -30 -2,5 TSSOP -8 (DUAL) TPCS8301
15315315101. 633301.33301.33301.33301.33301.633301.33301.33301.33301.63301.33301.33301.63301.33301.63301.33301.63301.33301.63301.33011.3301. 220AB YTA630 AToshiba
YTA640 200 0.18 15 TO-220AB YTA640 AToshiba
YTA830 500 1.5 5TO-220AB YTA830 AToshiba
YTA840 500 0.85 8TO-220AB YTA840 AToshiba
YTAF620 200 0.8 5TO-220IS YTAF620 AToshiba
YTAF630 200 0.4 10 ТО-220ИС 2SK2350 AToshiba
YTAF640 200 0,18 15 TO-220IS YTAF640 AToshiba
Редакция 1 кв. 99 — 68 — A: ближайший, B: другой пакет
в чем разница между IRF3205 и IRFP064N
Добро пожаловать на EDAboard.com
Добро пожаловать на наш сайт! EDAboard.com — это международный дискуссионный форум по электронике, посвященный программному обеспечению EDA, схемам, схемам, книгам, теории, документам, asic, pld, 8051, DSP, сети, радиочастотам, аналоговому дизайну, печатным платам, руководствам по обслуживанию… и многому другому. более! Для участия необходимо зарегистрироваться.
Регистрация бесплатна. Нажмите здесь для регистрации.
Регистрация Авторизоваться
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

В таблицах данных показано, что IRFP064N находится в более крупном корпусе, поэтому он может отводить больше тепла на радиатор, чем меньший по размеру IRF3205.
IRF3205 имеет гораздо меньшую емкость, поэтому в некоторых схемах он может работать на более высоких частотах.
МОП-транзисторы в инверторе нагреваются сильнее, когда выходная мощность выше. МОП-транзисторы IRFP064N могут отводить больше тепла в радиатор, поэтому они могут выдерживать более высокую выходную мощность, чем МОП-транзисторы меньшего размера IRF3205.
Если вам нужна только низкая выходная мощность, используйте МОП-транзисторы IRF3205.
push ({‘gtm.start’: new Date().getTime(),event:’gtm.js’}); var f=d.getElementsByTagName(s)[0], j=d.createElement(s),dl =l!=’dataLayer’?’&l=’+l:»;j.async=true;j.src= ‘https://www.googletagmanager.com/gtm.js?id=’+i+dl ;f.parentNode.insertBefore(j,f);})(окно,документ,’скрипт’,’уровень данных’,’GTM-TCCHCB6B’); (функция (i, s, o, g, r, a, m) { i[‘GoogleAnalyticsObject’] = r; i[r] = i[r] || function () { (i[r].q = i[r].q || []).push(arguments) }, i[r].l = 1 * new Date(); a = s.createElement(o), m = s.getElementsByTagName(o)[ 0]; a.async = 1; a.src = g; m.parentNode.insertBefore(a, m) })(окно, документ, ‘скрипт’, ‘//www.google-analytics.com/analytics.js ‘, ‘га’); //ga(‘создать’, ‘UA-150
9-1′, «авто»); //ga(‘отправить’, ‘просмотр страницы’); $(document).ready(function () { var ProductName = `IRFP064N Транзистор N-Mosfet V-MOS, 55 В, 110 А, 200 Вт,
OHM (59A) TO -247
IRFP064N Спекля данных
Тип Устройство: IRFP064N
Тип транзистора: MOSFET
Тип управления.
Максимальное напряжение сток-исток |Vds|: 55 В
Максимальное напряжение затвор-исток |Vgs|: 20 В
Максимальное пороговое напряжение затвор-исток |Vgs(th)|: 4 В
Максимальный ток стока |Id|: 110 A
Максимальная температура перехода (Tj): 175 °C
Общий заряд затвора (Qg): 170 (макс.) нКл
Время нарастания (tr): 100 нСм
Емкость сток-исток (Cd): 1300 пФ
Максимальное сопротивление сток-исток в открытом состоянии (Rds) ): 0,008 Ом
Упаковка: TO247AC

Биполярный транзистор (BJT) İçin Muadil Ürün Nasıl Seçilir?
Birçok Биполярный транзистор (BJT) vardır. Bunların çoğunun parametrelerinde benzerlik olan ve birbirinin yerine kullanılabilen birçok muadili bulunmaktadır. Bu nedenle transistör değiştirme arayışı genellikle herhangi bir zorluğa neden olmaz. Tabii ки en iyi seçenek, yanmış transistörü aynı şekilde değiştirmektir, ancak bozulan transistörü bulmak imkansızsa, yerine uygun bir muadil transistör seçmekte herhangi bir zorluk olmayacaktır.
Нелере Диккат Этмелисиниз?
PDF-Datasheet, açarak, öncelikle Transistör Tipini öğreneceğiz — bipolar veya alan efektli, p-n-p veya n-p-n, gövde çerçeve tipi, pinouts konumu.
Sayısal parametreler, ее şeyden önce maximum akım ve voltajdır. Transistör değiştirmek için muadil ürün seçerken maximum akımı ve voltajı, orijinalinden büyük veya ona eşit olmalıdır.
Биполярный транзистор için önemli bir parametre hFE akım transfer katsayısıdır. Transistör anahtar devrelerdeyse (açma-kapama talepleri) hFE gerekli katsayıya eşit veya daha büyük olmalıdır. Analog güçlendiricilerde veya benzeri cihazlarda ise hFE’ye yakın olması gerekir. Güç kaynaklarında, аналоговый транзистор yakın hFE ile seçilmelidir. Айрыка (çalışan transistör çift olarak değiştirilmelidir).
Cihazı açtıktan sonra transistörün sıcaklık modunu (ısıtma) etmek gerekir kontrol. Transistör aşırı sıcaksa, sorun hem transistörde hem de çalışmayan başka elemanlarda olabilir.
Биполярный транзистор (BJT) Код Çözmenin Ana Параметры:
Ярлык malzeme: çoğu Transistör germanyum veya olacaktır кремния. Diğer tipler geleneksel cihazlarda kullanılmaz.
Polarite: Diğer polaritenin bir transistörünü taktığınızda başarısız olur. Яни NPN транзистора есть PNP транзистор kullanılmamaktadır.
ПК — Максимум Güç Kapasitesi: Seçilen transistörün еще gücü dağıtabildiğinden emin olmak gerekir. Bu parametre, transistörün maximum çalışma sıcaklığına bağlıdır — sıcaklık arttığında maximum güç kapasitesi düşer. Dağıtma gücü yesersizse, transistörün diğer özellikleri kötüleşir, örneğin kollektör akımında keskin bir artış, bu da daha fazla ısınmaya ve çıkış transistörünün arızalanmasolurna neden.
Vcb — Arıza gerilimi p-n bağlantı değeri ile tanımlanan maximum izin verilen kollektör-taban gerilimi. Kolektörün akımına ve transistörün sıcaklığına bağlıdır.
Vce — İzin verilen maximum toplayıcı-yayıcı voltajı. Uce’nin üçüncü bir kollektör devre voltajına sahip olması gerekir. Şema talebi bir röle bobini ise diyot gibi transistör aşırı gerilimlerine karşı koruma sağlamak gerekir.
Ic — Максимум DC toplayıcı akımı. Transistör akımı да% 30’дан аз olmayan бир rezervle alınır. Değeri, transistör sıcaklığına veya ortama bağlıdır.
Tj — PN-bağlantı maximum sıcaklığı. Bu parametre, transistörün aşırı koşullarda, örneğin sıcaklığının 100 dereceye ulaşabileceği bir arabada çalışıp çalışmadığını dikkate almak önemlidir.
ft — Akım transfer katsayısının sınır frekansı — ortak emitörlü şemadaki akım transfer katsayısı modülünün bire yöneldiği frekans. Bu parametre önemlidir, çünkü giriş sinyalinin artan frekansı ile güçlendirme katsayısı azalır.
Cc — Toplayıcı bağlantı kapasitesi. Transistör hızı bu parametreye bağlıdır (yani ne kadar düşükse o kadar iyi).
hfe — Statik akım transfer katsayısı — Iс akımının Коллектор Ib baz akımına oranı.
Sadece en önemli Transistör parametreleri yukarıda açıklanmıştır. Üretici, veri sayfalarında birçok ek parametre belirtir: toplayıcı-yayıcı doyma gerilimi, izin verilen maximum toplayıcı darbe akımı, ters emitör akımı, izin verilen maximum taban akımı, vb.
