Как сделать эффективный низкооборотный генератор для ветряка своими руками. Какие материалы потребуются для изготовления аксиального генератора на неодимовых магнитах. Какие преимущества имеет такая конструкция генератора для ветроустановки. Пошаговая инструкция по созданию статора и ротора самодельного генератора.

Особенности конструкции аксиального генератора для ветряка

Аксиальный генератор на неодимовых магнитах имеет ряд преимуществ для использования в ветроустановках:

• Способен эффективно работать на низких оборотах (от 100-200 об/мин)
• Имеет простую конструкцию без обмоток возбуждения
• Обладает высоким КПД (до 90-95%)
• Компактен и имеет небольшой вес
• Не требует сложного обслуживания

Основные элементы конструкции:

1. Ротор с постоянными неодимовыми магнитами
2. Статор с катушками
3. Вал
4. Подшипники
5. Корпус

Принцип работы основан на вращении ротора с магнитами относительно неподвижного статора с катушками. При этом в катушках индуцируется электрический ток.

Необходимые материалы и инструменты

Для изготовления аксиального генератора потребуются:

• Неодимовые магниты (20-40 шт)
• Медный эмалированный провод 0,5-0,8 мм
• Эпоксидная смола
• Стальные диски или пластины для ротора
• Подшипники
• Вал
• Крепежные элементы
• Фанера или текстолит для статора

Из инструментов понадобятся дрель, болгарка, паяльник, мультиметр.

Изготовление ротора генератора

Ротор является ключевым элементом генератора. От его конструкции зависит эффективность всей установки. Порядок изготовления:

1. Подготовить стальные диски подходящего диаметра (200-300 мм)
2. Разметить места для крепления магнитов
3. Приклеить неодимовые магниты на диски, чередуя полярность
4. Залить магниты эпоксидной смолой для защиты
5. Закрепить диски на валу через ступицу

Важно обеспечить точное позиционирование магнитов и надежное крепление дисков. Это влияет на балансировку ротора.

Создание статора с катушками

Статор с катушками — второй ключевой элемент генератора. Порядок изготовления:

1. Изготовить форму для заливки статора из фанеры
2. Намотать катушки (10-12 шт) медным проводом
3. Разместить катушки в форме по окружности
4. Соединить выводы катушек по выбранной схеме
5. Залить катушки эпоксидной смолой
6. После застывания извлечь готовый статор из формы

Количество витков в катушках и схема соединения зависят от требуемых характеристик генератора.

Сборка генератора и проверка работоспособности

На завершающем этапе необходимо:

1. Закрепить статор на основании
2. Установить ротор на вал с подшипниками
3. Выставить минимальный зазор между ротором и статором
4. Подключить выпрямительный мост
5. Проверить генерацию напряжения при вращении ротора

После сборки генератор нужно испытать на разных оборотах и под нагрузкой. Это позволит оценить его характеристики.

Особенности применения в ветрогенераторе

При использовании самодельного генератора в ветроустановке нужно учитывать:

• Необходимость согласования характеристик генератора и ветроколеса
• Потребность в системе управления для стабилизации напряжения
• Важность защиты генератора от атмосферных воздействий
• Необходимость периодического обслуживания подшипников

Правильно спроектированный генератор позволит эффективно использовать энергию ветра даже при слабых ветрах.

Преимущества и недостатки самодельного генератора

Основные плюсы самостоятельного изготовления генератора:

• Низкая стоимость по сравнению с покупным аналогом
• Возможность оптимизации под конкретные задачи
• Получение практического опыта

К минусам можно отнести:

• Трудоемкость изготовления
• Сложность точной балансировки
• Вероятность ошибок при расчетах и сборке

При грамотном подходе самодельный генератор может не уступать по характеристикам заводским образцам.

Советы по оптимизации конструкции

Для повышения эффективности генератора рекомендуется:

• Использовать мощные неодимовые магниты
• Минимизировать воздушный зазор между ротором и статором
• Применять качественные подшипники
• Обеспечить надежное охлаждение
• Использовать многофазную обмотку статора

Экспериментируя с количеством и схемой соединения катушек, можно добиться оптимальных характеристик для конкретных условий эксплуатации.

Самодельный ветряк с аксиальным генератором на неодимовых магнитах. Часть 1…

Живу я в маленьком городке Харьковской обл. частный дом, небольшой участок.
Сам я, как говорит сосед, ходячий генератор идей, так как практически всё в своем

хозяйстве сделано своими руками. Ветер хоть и небольшой, но практически постоянно дует, и тем самым соблазняет использовать свою энергию.

После нескольких неудачных попыток с тракторным самовозбуждающимся генератором идея создания ветрогенератора засела в мозгу еще сильнее.
Начал искать и после двух месяцев поисков в интернете, множества скачанных файлов, прочтенных форумов и советов я окончательно определился с постройкой аксиального ветро-генератора на дисковых неодимовых магнитах.

За основу была взята конструкция Бурлака Виктора Афанасьевича с небольшими конструктивными изменениями.
Основной задачей была постройка ветрогенератора своими руками из того материала, который есть, с минимумом затрат. Поэтому каждый, кто попытается сделать подобную конструкцию должен исходить из того материала, который у него есть, главное желание и понять принцип работы.
Для изготовления ротора использовал листовой кусок метала толщиной 20 мм. (что было) с которого по моим чертежам кум выточил и разметил на 12 частей два диска диаметром 150 мм. и неодимовые магнитные диски. Еще один диск под винт который разметил на 6 частей диаметром 170 мм.

Генератор будет на неодимовых магнитах

Купил через Интернет 24 шт. дисковых неодимовых магнита размером 25х8 мм, которые приклеил к дискам, (очень выручила разметка). Осторожно, не подставляете пальцы, неодимовые магниты очень мощные! (Возможно применение в данной схеме магнитных секторов дало бы лучшие результаты. Примечание администрации.)
Перед тем как приклеить неодимовые магниты к стальному диску маркером нанесите на них обозначение полярности, это очень поможет вам избежать ошибок при установке. После размещения неодимовых магнитов (12 шт. на диск и чередуйте полярность), до половины залил их эпоксидной смолой.

Кликните по картинке что бы посмотреть в полном размере.

Ротор генератора с наклеенными неодимовыми магнитами

Для изготовления статора использовал эмаль-провод ПЭТ-155 диаметром 0,95 мм (купил на частном предприятии Хармедь). Намотал 12 катушек по 55 витков каждая, толщина обмоток получилась 7 мм. Для намотки изготовил несложный разборный каркас. Намотку катушек делал на самодельном намоточном станке (делал ещё во времена застоя).

Затем разместил 12 катушек по шаблону и зафиксировал их положение изолентой на тканевой основе. Выводы катушек распаял последовательно начало с началом, конец с концом. Я использовал 1-фазную схему включения.

Для изготовления формы под заливку катушек эпоксидной смолой склеил две прямоугольные заготовки 4-х мм фанеры. После высыхания получилась прочная 8 мм заготовка. С помощью сверлильного станка и приспособления (балерина) вырезал в фанере отверстие диаметром 200 мм, а из вырезанного диска вырезал центральный диск диаметром 60 мм. Заранее заготовленные ДСП заготовки прямоугольной формы обтянул плёнкой и по краях закрепил стиплером, затем по разметке разместил вырезанный центр (обтянутый скотчем), а также вырезанную заготовку, обмотанную скотчем.

Форму до половины залил эпоксидной смолой, на дно положил стеклоткань, затем катушки, сверху стеклоткань, долил эпоксидную смолу, немного выждал и сверху сдавил вторым куском ДСП также обтянутым пленкой. После застывания извлёк диск с катушками, обработал, покрасил, просверлил отверстия.
Ступицу, а также основу поворотного узла изготовил с буровой трубы НКТ с внутренним диаметром 63 мм. Были изготовлены гнёзда под 204 подшипник и приварены к трубе. С задней стороны тремя болтами прикручена крышка с прокладкой из маслостойкой резины, с передней стороны прикручена крышка с сальником. Внутрь, между подшипниками, через специальное отверстие залил автомобильное полусинтетическое масло. На вал надел диск с неодимовыми магнитами, причем поскольку паз под шпонку сделать не было возможности на валу сделал углубления на половину диаметра шарика с 202 подшипника т.е. 3,5 мм, а на дисках высверлил паз 7 мм. сверлом предварительно выточив баночку и запрессовал её в диск. После извлечения баночки в диске получился ровный, красивый паз под шарик.

Далее закрепил статор тремя латунными шпильками, вставил промежуточное кольцо с расчетом чтобы статор не затирало и надел второй диск с неодимовыми магнитами (магниты на дисках должны иметь противоположную полярность, т. е. притягиваться) Здесь очень осторожно с пальцами!

Изготовление турбины и мачты ветрогенератора

Винт изготовил с канализационной трубы диаметром 160 мм.

Кстати неплохой получается винт. Поэтому принципу изготовлена последняя турбина из алюминиевой трубы 1,3 м. (смотрите выше)

Разметил трубу, болгаркой вырезал заготовки, по концах стянул болтами и електро-рубанком обработал пакет. Затем раскрутил пакет и каждую лопасть обработал отдельно, подгоняя вес на электронных весах.

Защита от ураганного ветра выполнена по классической зарубежной схеме, т. е. ось вращения смещена от центра. Вот ссылка на сайт www.otherpower.com/otherpower_wind.html

Желающие узнать больше здесь найдут все интересующие вопросы, причем совершенно бесплатно! Мне этот сайт помог очень здорово особенно с чертежами хвоста. Вот пример чертежей с этого сайта.

Свой хвост ветряка я подгонял методом подпиливания.

Вся конструкция насажена на два 206 подшипника, которые закреплены на оси с внутренним отверстием под кабель и приваренной к двухдюймовой трубе. Подшипники плотно входят в корпус ветроустановки, что позволяет без каких либо усилий и люфтов свободно поворачиваться конструкции. Кабель проходит внутри мачты к диодному мосту (выше смотрите чертежи).

на фото первоначальный вариант

Для изготовления ветро-головки, не учитывая двух месяцев поиска решений, ушло полтора месяца, сейчас у нас февраль месяц, снег и холод похоже за всю зиму, поэтому основных испытаний еще не проводил, но даже на этом расстоянии от земли автомобильная лампочка 21 ватт перегорела. Жду весны, готовлю трубы под мачту. Эта зима пролетела у меня быстро и интересно.

Видео можно просмотреть здесь:

Продолжение статьи здесь

Все статьи

Тихоходный генератор на постоянных магнитах своими руками – Tokzamer

Делаем ветрогенератор на неодимовых магнитах

Аксиальный ветрогенератор, который работает на неодимовых магнитах, впервые начали массово изготавливать в странах Запада. И это были вовсе не заводские изделия, а плод труда местных гаражных мастеров, поставивших себе на службу явление левитации. Серьезной популярности именно такие модели ветряка обязаны массовому распространению и дешевизне неодимовых магнитов. Постепенно комплектующие и схемы изготовления стали распространятся по всему миру и в настоящее время магнитный аксиальный ветрогенератор завоевывает признание на просторах Российской Федерации. Ниже описана последовательность создания одной из самых удачных моделей такого ветряка.

Процесс создания ротора

Основой генератора автор разработки решил сделать ступицу автомобиля с дисками тормоза, поскольку она мощная, надежная и идеально сбалансированная. Начав делать ветряк своими руками, в первую очередь следует подготовить основу для ротора — ступицу, — почистить ее от грязи, краски и смазки. После чего приступить к наклейке постоянных магнитов. Для создания данного ветрогенератора, их было использовано по двадцать штук на диске. Размер неодимовых магнитов составил 25х8 миллиметров. Однако, и их количество, и их размер могут варьировать в зависимости от целей и задач человека, своими собственными руками создающего ветрогенератор. Однако всегда будет правильным, для получения одной фазы, равенство количества полюсов числу неодимовых магнитов, а для трех фаз — выдержка соотношений полюсов и катушек — два к трем или три к четырем.

Магниты следует располагать учитывая чередование полюсов, к тому же максимально точно, но прежде, чем приступить к их наклейке, нужно либо создать бумажный шаблон, либо прочертить линии, делящие диск на сектора. Чтобы не перепутать полюса, делаем отметки на магнитах. Главное — выполняем следующее требование — те магниты, которые стоят напротив друг друга, должны быть повернуты разными полюсами, то есть притягиваться.

Магниты приклеиваются к дискам при помощи супер-клея и заливаются. Также нужно сделать бордюрчики по краям дисков и в их центре, либо намотав скотча, либо вылепив из пластилина для недопущения растекания.

Фазы — что лучше — три или одна?

Многие любители электрической техники идут по пути наименьшего сопротивления и, чтобы не заморачиваться, останавливают свой выбор на однофазном статоре для ветряка. Однако у него имеется одна неприятная особенность, нивелирующая простоту сборки, — это вибрация в нагруженном состоянии, по причине непостоянства отдачи тока. Ведь амплитуда такого статора скачкообразна, — достигая максимума, когда неодимовые магниты располагаются над катушками, а после падая до минимума.

А вот, когда генератор сделан по трехфазной системе, то вибрации отсутствуют, и показатель мощности ветряка имеет постоянное значение. Причина такого отличия заключается в том, что ток, падая в одной фазе, в то же время нарастает в другой. И в итоге, ветрогенератор, работающий в трехфазной системе, может быть более эффективным до 50 %, чем точно такой же, но использующий однофазную систему. И главное, — нагруженный трехфазный генератор не дает вибрации, следовательно, мачта не дает повода для жалоб на ветрогенератор в надзирающие органы недоброжелателям из числа соседей, поскольку не создает надоедливого гула.

Способ намотки катушки статора ветряка

Для того, чтобы сделанный своими руками ветрогенератор на неодимовых магнитах работал с максимальной отдачей, статорные катушки следует рассчитывать. Однако большинство мастеров предпочитают делать их на глаз. К примеру, тихоходный генератор, способный заряжать 12 В аккумулятор, начиная со 100 — 150 оборотов за минуту, должен иметь во всех катушках от 1000 до 1200 витков, поровну разделенное между всеми катушками. Увеличение количества полюсов ведет к росту частоты тока в катушках, благодаря чему генератор, даже при малых оборотах, дает большую мощность.

Намотка катушек должна производиться по возможности более толстыми проводами, с целью снижения сопротивления в них. Делать это можно на оправке, либо на самодельном станке.

Для того чтобы разобраться, какой потенциал мощности имеет генератор, покрутите его с одной катушкой, поскольку, в зависимости от того, в каком количестве будут установлены неодимовые магниты и какова их толщина, данный показатель может существенно отличаться. Измерение проводятся без нагрузки при необходимом числе оборотов. Например, если генератор при 200 оборотах за минуту обеспечивает напряжение в 30 В, имея сопротивление в 3 Ом, то следует из 30 В вычесть 12 В (напряжение питания аккумулятора) и полученный результат — 18 делим на 3 (сопротивление в омах) получаем 6 (сила тока в амперах), которые и пойдут от ветрогенератора на зарядку АКБ. Однако, как показывает практика, по причине потерь в проводах и диодном мосту, реальный показатель, который будет производить магнитный аксиальный генератор, будет поменьше.

Магниты для создания ветрогенератора лучше брать в форме прямоугольника, поскольку их поле распространяется по длине, в отличие от круглых, поле которых сосредотачивается в центре. Катушки, как правило, мотают круглыми, хотя лучше делать их несколько вытянутыми, что обеспечивает больший объем меди в секторе, а также более прямые витки. Отверстие внутри катушек должно быть равно или превышать ширину магнитов.

Толщина статора должна быть такой же что и магниты. Форма для него обычно фанерная, для прочности под катушки и поверх них кладут стеклоткань, и все это заливается эпоксидной смолой. Для того, что бы не допустить прилипания смолы к форме, последнюю смазывают любым жиром либо применяют скотч. Провода предварительно выводят наружу и скрепляют между собой, концы каждой фазы после этого соединяют треугольником либо звездочкой.

Мачта для ветрогенератора

Мачту на которой будет расположен данный генератор, можно делать высотой от 6 и выше метров, чем выше, тем больше скорость ветра. Под нее следует вырыть яму и залить основание из бетона, а трубу укрепить таким образом, чтобы магнитный аксиальный ветрогенератор, сделанный своими руками, можно было опускать и поднимать. Делать это можно при помощи механической тали.

Винт ветряка

Его делают из поливинилхлоридных труб, чей оптимальный для этого диаметр — 160 мм. К примеру, ветрогенератор, работающий на принципе магнитной левитации, с диаметром в два метра и шестью лопастями, при скорости ветра в 8 метров за секунду, способен обеспечить мощность до 300 Вт.

Как повысить мощность ветряка?

Для подъема мощности ветрогенератора можно использовать магниты. Попросту на магниты, которые уже установлены наклеить еще по одному такому же или более тонкому. Другой способ основан на установке в катушки металлических сердечников, — пластин трансформатора. Это обеспечит усиление магнитопотока в катушке, однако вызывает небольшое залипание, которое, впрочем, совершенно не ощущается шестилопастным винтом. Стартует такой ветрогенератор при ветре в 2 м/с. Благодаря применению сердечников генератор получил увеличение мощности с 300 до 500 Вт/ч при ветре в 8 м/с. Также следует уделять внимание форме лопастей, — малейшие неточности снижают мощность.

Аксиальный генератор на ферритовых магнитах

Наверное многих интересует возможность использования альтернативной энергии. Автор данного устройства как раз является одним из таких, он так же читал различные статьи в интернете посвященные возобновляемых источникам энергии. Особенно его заинтересовало использование энергии ветра, так как в его местности ветра довольно сильные и он сразу понял, что должная конструкция ветрового генератора будет выдавать довольно большое количество энергии.

Ознакомившись с основными типами ветряков и используемых в них генераторах, автор остановился на аксиальном генераторе с ферритовыми магнитами.

Материалы, которые были задействованы автором для создания данного генератора:

1) металлическая труба
2) подшипники
3) шпилька
4) алмазные диски диаметром 22 см
5) 40 ферритовых магнитов
6) эпоксидная смола
7) провод толщиной 0.5 мм
8) уголок металлический
9) шуруповерт
10) фанера
11) лобзик

Рассмотрим более подробно конструкцию данной модели генератора, а так же основные этапы его сборки.

Данный генератор был построен полностью с нуля. Его основой послужила ступица, которую автор собрал самостоятельно из отрезка трубы. В данную трубу были установлены подшипники и шпилька. Приварив к данной трубе несколько отрезков уголка, автор получил готовую основу для крепления статора будущего генератора своего ветряка.

Ступица, и уголки для крепления статора, разметка перед сваркой

В качестве роторов генератора автор решил использовать алмазные диски с диаметром около 220 мм. Для того, чтобы точно закрепить на них все ферритовые магниты, автор расчертил их таким образом, чтобы получилось двадцать одинаковых секторов, на стыках которых и были размещены магниты. Для того, чтобы магниты были надежно закреплены на дисках, автор использовал супер клей и эпоксидную смолу: для начала магниты были зафиксированы каплей супер клея, а затем залиты эпоксидной смолой.

Установка магнитов на диски ротора:

Так примерно будут стоять диски ротора:

Данная оправа понадобилась автору для того, чтобы более легко и удобнее намотать 15 катушек проводов. Именно такое количество катушек решил использовать автор для создания статора. Приспособление для намотки одевалось на шуруповерт, после чего он включался и автор наматывал 325 витков провода толщиной 0. 5 мм. Такое большое количество витков провода для катушек автор обуславливает тем, что ферритовые магниты, использованные для создания генератора, довольно слабые. Итоговая толщина катушек составила 9 мм. Поэтому замеры сопротивления одной фазы показали значение в 18.5 Ом, что понятное дело не является лучшим показателем для постройки генератора, но благодаря такой конструкции катушек, напряжение будет в пределах нормы и подойдет для зарядки аккумуляторов.

Готовые катушки статора, провод 0,5 мм по 325 витков, толщина 9 мм:

После того как катушки были полностью готовы, автор решил приступить к изготовлению статора на их основе. Для начала автор взял лист фанеры и вырезал необходимую форму для статора. В эту форму автор планирует поместить катушки и залить их эпоксидной смолой. Чтобы затем было проще отделить статор от формы, автор обтянул фанерную заготовку скотчем. После чего все шесть проводов от фаз были соединены вместе и все залито эпоксидной смолой.

Катушки статора перед заливкой эпоксидной смолой:

Форма для отливки статора, под низом шаблон с пленкой, края формы обклеены скотчем:

Когда форма затвердела, автор отделил ее от заготовки и получил готовый статор. Следующим шагом автор собрал все части генератора воедино и протестировал его вручную. Таким образом, при соединении в треугольник и раскрутке генератора от руки, ток короткого замыкания получился около 1.5 ампер и напряжение в 15 вольт. Так же автор протестировал генератора при помощи шуруповерта. Для этого шуруповерт был специально соединен с генератором и автору удалось раскрутить до 700 оборотов в минуту и получить напряжение в 47 вольт.

Готовый статор аксиального генератора:

Общий вид готового генератора для ветряка

Затем автор приступил к сборке выбору подходящего винта для данной модели генератора. Было изготовлено несколько винтов из ПВХ трубы диаметром 110 мм. Однако подобные винты не давали необходимых результатов, так как были слишком тихоходными и не развивали нужных скоростей для полноценной работы генератора.

Генератор с винтом перед установкой на мачту:

Cамодельный генератор для ветряка

Как сделать низкооборотный генератор для ветряка из неодимовых магнитов. Самодельный генератор для ветряка, схемы, фото, видео.

Для изготовления самодельного ветряка в первую очередь требуется генератор, при чём, предпочтительней низкооборотный. В этом и заключается основная проблема, найти такой генератор достаточно сложно.Первое что приходит в голову, взять стандартный автомобильный генератор, но все автомобильные генераторы рассчитаны на высокие обороты, зарядка аккумулятора начинается от 1000 об/мин. Если установить автогенератор на ветряк, то достичь таких оборотов будет сложно, понадобится делать дополнительный шкив с ременной или цепной передачей, всё это усложняет и утяжеляет конструкцию.

Для ветряка нужен низкооборотный генератор, оптимальный вариант генератор аксиального типа на неодимовых магнитах. Поскольку таких генераторов по доступной цене в продаже практически нет, аксиальный генератор можно изготовить самостоятельно.

Самодельный генератор для ветряка из неодимовых магнитов.

Для изготовления генератора аксиального типа понадобятся:

• Ступица от авто, тормозные диски.
• Неодимовые магниты.
• Медная проволока (0,7мм).
• Эпоксидная смола.
• Крепёжные элементы.

Генератор аксиального типа для ветряка представлен на схеме.

В данном случае в роли статора будет диск с катушками, ротором будут два диска с постоянными магнитами. При вращении ротора в катушках статора будет генерироваться ток, который нужен нам для зарядки аккумуляторов.

Самодельный генератор: изготовление статора.

Статор – неподвижная часть генератора состоит из катушек, которые размещаются напротив магнитов ротора. Внутренний размер катушек обычно равен внешнему размеру магнитов, которые используются в роторе.

Для намотки катушек можно изготовить простое приспособление.

Толщина медной проволоки для катушек примерно 0,7 мм, количество витков в катушках нужно подсчитывать индивидуально, общее количество витков во всех катушках должно быть не менее 1200.

Катушки размещаются на статоре, выводы катушек можно подключить двумя способами, в зависимости от того на сколько фаз будет генератор.

Трёхфазный генератор будет более эффективным для ветрогенератора, поэтому рекомендуется соединить катушки по типу звезда.

Чтобы катушки зафиксировать на статоре их заливают эпоксидной смолой. Для этого нужно сделать форму для заливки из куска фанеры, чтобы жидкая смола не растеклась, нужно сделать борта из пластилина или аналогичного материала. На этом этапе нужно предусмотреть проушины для крепления статора.

Важно чтобы получилась идеально ровная плоскость, поэтому перед заливкой матрицу с катушками нужно установить на ровную поверхность. Катушки перед заливкой нужно тщательно проверить мультиметром и выложить на матрицу по кругу с таким расчётом, чтобы потом магниты ротора находились напротив катушек.

В матрицу заливается жидкая эпоксидная смола по уровень края катушек, перед заливкой форму нужно смазать вазелином.

Когда смола полностью застынет, матрицу разбираем и извлекаем готовый статор с катушками.

Статор фиксируется на корпусе генератора с помощью болтов или шпилек с гайками.

Самодельный генератор: изготовление ротора.

В этой конструкции ротор будет двусторонним, статор с катушками будет посредине между вращающимися дисками с магнитами.

На каждом диске ступицы нужно по кругу расположить магниты, в последовательности поочерёдно меняя полюса.

Когда диски ротора будут установлены, магниты должны быть направлены друг к другу разными полюсами.

Магниты нужно приклеить к дискам суперклеем и залить эпоксидной смолой, верхняя часть магнитов должна остаться непокрытой.

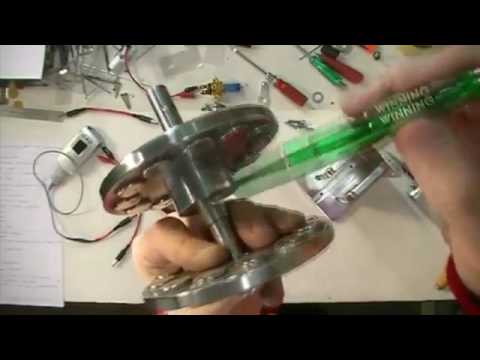

Изготовление ротора для самодельного генератора видео.

Чтобы закрепить статор на ветрогенераторе нужно изготовить металлическое основание, статор крепится к нему с помощью болтов или шпилек.

Собираем всю конструкцию, при этом нужно оставить минимальный зазор между статором ротором, чем меньше зазор, тем эффективней генератор будет вырабатывать энергию. На выход из катушек нужно подключить диодный мост.

В итоге у вас получится аксиальный генератор на неодимовых магнитах. Самодельный генератор может работать на низких оборотах и при этом вырабатывать достаточно энергии для зарядки аккумуляторных батарей, что немаловажно при установке ветогенератора в районах, где преобладают слабые ветра.

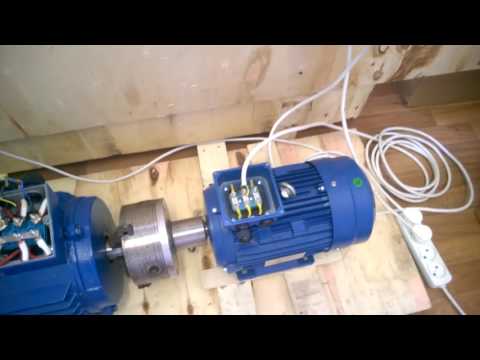

Генератор для ветряка видео.

Тихоходный генератор на постоянных магнитах своими руками

Секрет магнитного генератора Перендева. Делаем своими руками

Всем доброго вечера, мы с отцом уже давно ломаем голову над знаменитым двигателем Perendev перепробовали много вариантов, был у нас один двигатель суть его в том чтобы на роторе разместить магниты как можно плотнее и все с одним полюсом наружу а на статоре разместить три полюса магнитов которые будут сдвинуты друг от друга (во общем то что Perendev сделал за счет трех дисков):

Вот статья неплохая по поводу принципа роботы двигателя Perendev которая дает ответы на многие вопросы.

При внимательном изучении патента перендева (ссылка на патент находится на российский странице, вход с немецкого сайта) обнаружился рисунок собственно «единичного элемента», то-бишь экранированного магнита.

Судя по чертежу, цилиндрический магнит находится внутри не просто толстостенного железного цилиндра, а внутри цилиндра, на торце которого добавлено кольцо металла.

Таким образом края магнита, (с максимальными магнитными потоками) спрятаны в железо. Для взаимодействия оставлена только площадка в центре магнитной «таблетки».

Видимо, для проверки принципа достаточно промоделировать несколько вариантов единичного элемента — учесть геометрию цилиндра, изображенного в патенте, и изготовить его из нержавейки (как утверждает автор) и из обычного магнитомягкого железа. Скорее всего, сам магнит должен удерживаться внутри цилиндра неким кольцом из изолятора, чтобы не соприкасался с железом, иначе пойдет намагничивание цилиндра со всеми последствиями.
Что касается графита, согласно утверждению автора, то я сомневаюсь, чтобы сочетание нержавейки с графитом в любых геометрических положениях смогло хотя бы частично экранировать магнит.

Однако, можно попробовать проверить и это.
Я проверил с обычным цилиндром из нержавейки с таблеткой внутри, экранирования нету.

———————————
В интервью Брэди нашел фразу, что все магниты срезаны на конус, изолированы прослойкой и вставлены в экранирующие цилиндры.

Основная идея в следующем:
Поясню без рисунка. На пальцах.
Возьмем отрезок времени 5 секунд, (для простоты).
на цилиндрическом роторе находится скажем 9 или 11 магнитов. а на статоре соответственно 8 или 10.
в первую секунду 1й магнит ротора находится в мертвой точке. На него действует максимальная сила противодействия движению =х. В эту-же секунду магнит 2 уже прошел свою мертвую точку,и тянет с некоторым плюсовым усилием . соответственно №3 тоже находится после мертвой точки, и тоже в плюсе. и так до №9.

во вторую секунду в мертвую точку входит №2, а все остальные в эту же вторую секунду (или любую другую минимальную единицу времени) тянут с положительным усилием, компенсируя мертвую точку.

Смысл в том, что при разном количестве магнитов в статоре и роторе, их расположение должно быть таким, чтобы в ЛЮБОЙ момент времени в МТ находился ТОЛЬКО ОДИН магнит, а все остальные, количество которых не может быть меньше какого-то определенного чмсла, должны своим суммарным тяговым усилием компенсировать прохождение этой единичной мертвой точки.
Количество магнитов нужно подсчитывать в каждом конкретном случае отдельно.
Несомненно одно, построить модель на 3-5 магнитах не получится по определению.
Количество роторных должно быть таким, чтобы сумма находящихся в разном положении магнитов ротора относительно статора была БОЛЬШЕ усилия мертвой точки для единичного магнита, или, если угодно, пары ротор-статор, зависших в МТ.

Нужно просто понять этот принцип.
Три кольца прототипа у Perendev создаст только повышенную мощность, для раскрутки генератора в 20 квт (видео). Но каждое отдельно взятое кольцо, вернее- пара, ротор-статор имеют как раз такой расклад сил.

Безусловно, нужно очень точно позиционировать магниты на кольце, чтобы соблюсти это условие.
а добавки Perendev в виде изолирующих железных цилиндров просто убирают паразинтые влияния магнитов друг на друга, оставляя в голом виде этот самый принцим, поскольку при подходе к МТ , имея экран, магнит ротора взаимодействует только со своим статорным магнитом, не чувствуя паразитных полей соседних магнитов статора и ротора.
Т.е принцип в чистом виде.
Совершенно понятно, что такие конструкции возможны только в цилиндрических формах, однако проверить правильность этого моего утверждения можно и на линейной модели.
Для этого расстояния между магнитами ротора на линейке должны быть больше на какую-то величину, чем расстояние между магнитами статора на другой линейке.
Но ни в коем случае НЕ равными.
Для примера можно разместить на линейном статоре 30 магнитов с интервалом 10 мм, а на роторной линейке штук 9-11 с интервалом в 11 мм.

Ветрогенератор на неодимовых магнитах

Пост опубликован: 15 ноября, 2017

Неодимовый магнит – это редкоземельный металл, обладающий стойкостью к размагничиванию и способностью намагничивать некоторые материалы. Используется при изготовлении электронных устройств (жесткие диски компьютеров, металлодетекторы и т.д.), медицине и энергетике.

Неодимовые магниты используются при изготовлении генераторов, работающих в различных видах установках, вырабатывающих электрический ток.

В настоящее время генераторы, изготовленные с использованием неодимовых магнитов, широко используются при изготовлении ветровых установок.

Основные характеристики

Для того, чтобы определиться в целесообразности изготовления генератора на неодимовых магнитах, нужно рассмотреть основные характеристики данного материала, которыми являются:

• Магнитная индукция В — силовая характеристика магнитного поля, измеряется в Тесла.
• Остаточная магнитная индукция Br — намагниченность, которой обладает магнитный материал при напряжённости внешнего магнитного поля, равной нулю, измеряется в Тесла.
• Коэрцитивная магнитная сила Hc — определяет сопротивляемость магнита к размагничиванию, измеряется в Ампер/метр.
• Магнитная энергия (BH)max -характеризует, насколько сильным является магнит.
• Температурный коэффициент остаточной магнитной индукции Tc of Br – определяет зависимость магнитной индукции от температуры окружающего воздуха, измеряется в процентах на градус Цельсия.
• Максимальная рабочая температура Tmax — определяет предел температуры, при которой магнит временно теряет свои магнитные свойства, измеряется в градусах Цельсия.
• Температура Кюри Tcur — определяет предел температуры, при которой неодимовый магнит полностью размагничивается, измеряется в градусах Цельсия.

В состав неодимовых магнитов, кроме неодима входит железо и бор и зависимости от и их процентного соотношения, получаемое изделие, готовый магнит, различается по классам, отличающимся по своим характеристикам, приведенным выше. Всего выпускается 42 класса неодимовых магнитов.

Достоинствами неодимовых магнитов, определяющими их востребованность, являются:

• Неодимовые магниты обладают наиболее высокими магнитными параметрами Br, Нсв, Hcм , ВН.
• Подобные магниты имеют более низкую стоимость в сравнении с подобными металлами, имеющими в своем составе кобальт.
• Обладают способностью работать без потерь магнитных характеристик в температурном диапазоне от – 60 до + 240 градусов Цельсия, с точкой Кюри +310 градусов.
• Из данного материала возможно изготовить магниты из любой формы и размеров (цилиндры, диски, кольца, шары, стержни, кубы и др.).

Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт

В настоящее время отечественные и зарубежные компании все более широко используют неодимовые магниты при изготовлении тихоходных генераторов электрического тока. Так ООО «Сальмабаш», г. Гатчина Ленинградской области, выпускает подобные генераторы на постоянных магнитах мощностью 3,0-5,0 кВт. Внешний вид данного устройства приведен ниже:

Корпус и крышки генератора изготавливаются из стали, в дальнейшим с покрытием лакокрасочными материалами. На корпусе предусмотрены специальные крепления, позволяющие закрепить электрический аппарат на несущей мачте. Внутренняя поверхность обработана защитным покрытием, предотвращающим коррозию металла.

Статор генератора набран из электротехнических пластин стали.

Обмотка статора — выполнена эмаль-проводом, позволяющим устройству работать продолжительное время с максимальной нагрузкой.

Ротор генератора имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены неодимовые магниты.

Генератор не требует принудительного охлаждения, которое осуществляется естественным путем.

Технические характеристики генератора мощностью 5,0 кВт:

• Номинальная мощность – 5,0 кВт;
• Номинальная частота – 140,0 оборотов/минуту;
• Рабочий диапазон вращения – 50,0 – 200,0 оборотов/минуту;
• Максимальная частота – 300,0 оборотов/минуту;
• КПД – не ниже 94,0 %;
• Охлаждение – воздушное;
• Масса – 240,0 кг.

Генератор оснащен клеммной коробкой, посредством которой осуществляется его подключение к электрической сети. Класс защиты соответствует ГОСТ14254 и имеет степень IP 65 (пылезащищенное исполнение с защитой от струй воды).

Конструкция данного генератора приведена на рисунке, приведенном ниже:

где: 1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- неодимовые магниты, 6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.

Плюсы и минусы

К достоинствам ветрогенераторов, изготовленных с использование неодимовых магнитов можно отнести следующие характеристики:

• Высокий КПД устройств, достигаемый за счет минимизации потерь на трение;
• Продолжительные сроки эксплуатации;
• Отсутствие шума и вибрации при работе;
• Снижение затрат на установку и монтаж оборудования;
• Автономность работы, позволяющая осуществлять эксплуатацию без постоянного обслуживания установки;
• Возможность самостоятельного изготовления.

К недостаткам подобных устройств можно отнести:

• Относительно высокая стоимость;
• Хрупкость. При сильном внешнем воздействии (ударе), неодимовый магнит способен лишиться своих свойств;
• Низкая коррозийная стойкость, требующая специального покрытия неодимовых магнитов;
• Зависимость от температурного режима работы – при воздействии высоких температур, неодимовые магниты теряют свои свойства.

Как сделать своим руками

Ветровой генератор на основе неодимовых магнитов отличается от прочих конструкций генераторов тем, что легко может быть изготовлен самостоятельно в домашних условиях.

Как правило за основу берут автомобильную ступицу или шкивы от ременной передачи, которые предварительно очищаются, если это бывшие в употреблении запасные части и подготавливаются к работе.

При наличии возможности изготовить (выточить), специальные диски, лучше остановиться на этом варианте, т.к. в этом случае не придется подгонять геометрические размеры наматываем ых катушек к размерам используемых заготовок.

Неодимовые магниты следует приобрести, для чего можно воспользоваться сетью интернет или услугами специализированных организаций.

Один из вариантов изготовления генератора на неодимовых магнитах, с использованием дисков, специально изготовленных для этих целей, предлагает к рассмотрению Яловенко В.Г. (Украина). Данный генератор изготавливается в следующей последовательности:

1. Из листовой стали вытачиваются два диска диаметром 170,0 мм с устройством центрального отверстия и шпоночного паза.
2. Диск делится на 12 сегментов, для на его поверхности выполняется соответствующая разметка.
3. В размеченные сегменты клеятся магниты, таким образом, чтобы их полярность чередовалась. Для избегания ошибок (по полярности), необходимо перед наклейкой, выполнить их маркировку.
4. Подобным образом изготавливается и второй диск. В результате получается следующая конструкция:

1. Поверхность исков заливается эпоксидной смолой.
2. Из провода (эмаль-провода) марки ПЭТВ или аналога, сечением 0,95 мм 2 , наматывается 12 катушек по 55 витков в каждой.
3. На листе фанеры или бумаге, изготавливается шаблон, соответствующий диаметру используемых дисков, на котором также производится разбивка на 12 секторов.

Катушки укладываются в размеченные сегменты, где фиксируются (изолента, скотч и т.д.) и расключаются последовательно между собой (конец первой катушки соединяется с началом второй и т.д.). в результате получается следующая конструкция

1. Из дерева (доска и т.д.) или фанеры, изготавливается матрица, в которой можно залить эпоксидной смолой уложенные по шаблону катушки. Глубина матрицы должна соответствовать высоте катушек.
2. Катушки укладываются в матрицу и заливаются эпоксидной смолой. В результате получается следующая заготовка:

1. Из стальной трубы диаметром 63,0 мм изготавливается ступица с узлом крепления вала, изготавливаемого генератора. Вал монтируется на подшипники, устанавливаемые внутри ступицы.
2. Из такой же трубы изготавливается поворотный механизм, обеспечивающий ориентацию генератора в соответствии с потоками ветра.
3. На вал одеваются изготовленные запасные части. В результате получается следующая конструкция, плюс поворотный механизм:

1. Конструкция должна жестко крепить статор (заготовка с обмотками, залитыми эпоксидной смолой), с одной стороны, и не затруднять вращение ротора (диски с недимовыми магнитами).
2. Из трубы (полиэтилен, пропилеи и т.д.), используемой для прокладки сетей водопровода или канализации, изготавливаются лопасти ветрового генератора. Для этого труба нарезается нужной длины, после чего разрезается и заготовкам придается соответствующая форма.
3. Изготавливается хвостовок ветровой установки. Для этого может быть использован любой листовой материал (фанера, металл, пластик), после чего хвостовик крепится к собираемой конструкции, со стороны противоположной креплению лопастей. В результате получается следующая конструкция:

• Собранная установка монтируется в предусмотренном для этого месте.
• К выводам генератора подключается нагрузка.

Конструкция ветрового генератора на неодимовых магнитах может быть различной, все зависит от имеющихся запасных частей и технический возможностей человека, решившего изготовить подобное устройство самостоятельно.

Спасибо, что дочитали до конца! Не забывайте подписываться на канал, Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

и предлагайте темы для обсуждений, вместе будет интереснее.

Аксиальный генератор на постоянных магнитах своими руками – Tokzamer

Как правильно делать дисковый генератор инструкция

Здравствуйте, мне часто пишут по поводу того как лучше делать аксиальный дисковый генератор, сколько магнитов должно быть и сколько катушек. Спрашивают каким проводом нужно мотать катушки, и по сколько витков. Спрашивают про соотношение магнитов к катушкам, и про то как соединять катушки между собой. Вот на эти вопросы я постараюсь ответить сопровождая их рисунками.

Общие правила построения аксиального генератора

1.Расстояние между магнитов по кругу на дисках должно быть равно их ширине, но чем плотнее тем лучше, идеально если магниты будут почти вплотную друг к другу. Ниже я более подробно описал, если не можете определится делайте расстояние равным ширине магнитов, работать будет как у всех.
2. Круглые магниты, квадратные, или прямоугольные, по сути не важно, это потом отразится на форме катушек. Для первого варианта проще круглые магниты и катушки.
3.Толщина дисков должна быть равна толщине магнитов, или немного тоньше.
4.Количество витков в катушках для 12V АКБ по 60 витков, для 24V ВКБ по 90 витков.
5.Толщина статора по толщине магнитов.
6.Соотношение катушек к магнитам 4:3, на 9 катушек 12 магнитов, на 12 катушек 16 магнитов.
Однофазные генераторы не делают потому что будет сильная вибрация генератора при работе.

Соотношение магнитов к катушкам должно быть таким: на каждые три катушки должно быть по четыре магнита, соотношение 3/4. То есть на 9 катушек должно быть по 12 магнитов на дисках. На 12 катушек должно быть 16 магнитов. На 18 катушек должно быть 24 магнита (по 24 магнита на каждом из двух дисков). Можно делать соотношение и 2/3, генератор тоже будет работать, но как показали некоторые опыты такой вариант немного проигрывает, более подробно здесь — Тестирование генераторов со статорами на 12 и 18 катушек, что оказалось лучше

Магниты должны быть толщиной не менее 10 мм, можно правда и тоньше, но тогда придётся делать тонкий статор, вообще статор должен быть примерно равен толщине магнитов. Форма магнитов, круглые они, квадратные, или прямоугольные, не особо важна, потом это повлияет на форму катушек, будут ли они ровно круглые, треугольной вытянутой формы. Для крупных и мощных генераторов от 1.5кВт магниты можно ставить толщиной 15-20 мм, и делать более толстый и прочный статор толщиной 15-20 мм.

Обычно расстояние между магнитов делают равным их ширине, но чем больше площадь заполнения магнитами дисков по кругу тем лучше. Расстояние между магнитов чем плотнее тем лучше. Но если делать расстояние между магнитов равным ширине самих магнитов, или в половину ширины магнитов то тоже будет работать нормально. Из-за увеличения диаметра дисков увеличивается скорость магнитов за оборот, и напряжение катушек увеличивается пропорционально росту скорости движения магнитов.

Но работают те витки катушек, которые попадают под магниты, поэтому чем реже магниты на диске тем меньше витков катушек принимают участие в работе, и здесь выигрыш только в диаметре, но большой чес получается и много меди уходит. если расположить магниты близко друг другу то диаметр дисков становится меньше, витков в работе больше, а меди меньше. Так в общем эффективнее.

Обычно делаю расстояние между магнитов равное их ширине, но те кто делал расположение магнитов плотнее, и даже вплотную при меньших диаметра и размеров генераторов получали тот же результат. Как делать тут уже решать вам.

Для схемы 9 катушек на 12 магнитов подойдут круглые магниты, и их лучше размещать на диске почти вплотную друг к другу. Внутренний диаметр круглых катушек можно делать меньше диаметра магнита.

Для 12 катушек на 16 магнитов также можно делать круглые катушки и ставить круглые или лучше квадратные магниты. Расстояние между магнитов чем плотнее тем лучше. А так в зависимости от размеров можно сделать расстояние около 5-10 мм между магнитами, если квадратные то в самом узком месте должно быть такое расстояние.

Для 18 катушек на 12 магнитов лучше использовать прямоугольные магниты с расстоянием равным их ширине. При этом внутренняя дырка катушки должна быть почти равна размерам магнита. Если 24 магнита ставить на дисках то расстояние между магнитами будет вплотную.

Ниже рисунок для сравнения насколько перекрываются катушки магнитами если магниты ставить почти вплотную и с расстоянием между магнитами равным их ширине.

Так.же вариант перекрытия магнитами статора на 18 катушек и 12 катушек.

Какой вариант лучше на этот вопрос однозначного ответа нет, любой вариант будет работать. Проще наверное делать как большинство, с расстоянием между магнитов равным их ширине, так как медь дешевле и её можно не экономить.

Намотка катушек и соединение

Количество витков в катушках для зарядки АКБ 12 вольт обычно делается по 60 витков, если ветряк на 24 вольта то по 90 витков в катушке. Более подробно про расчёт напряжения генератора и его мощности я описал здесь — Расчёт генератора новая версия

Соединяются катушки фазы так: Начало первой катушки это начало фазы. Конец первой катушки соединяется с началом второй. Конец второй с началом третьей. Конец третьей на выход если у вас по три катушки на фазу это конец фазы. Вторая и третья фаза соединяется также как и первая. Всего на выходе должно быть шесть проводов, по два повода с каждой фазы. Далее уже можно соединить звездой, для этого три конца фаз или три начала фаз соединяются в одну точку, а три свободные конца уже на трёхфазный диодный мост. Ниже рисунок соединения одной фазы.

Лучше не соединять фазы генератора сразу звездой, а вывести из статора все концы фаз, чтобы потом можно было соединять по разному. Может быть так что с вашим винтом генератор будет лучше работать при параллельном соединении фаз.

По конструкции самого генератора есть два варианта

Первый вариант самый распространённый, диски здесь крутятся на валу, а статор больше по диаметру, и крепится шпильками с внешней стороны, тесть по внешнему диаметру. Обычно для изготовления за основу берут автомобильную ступицу и на её основе строят генератор. Второй вариант это когда статор крепится по внутреннему диаметру за неподвижный вал. А диск с подшипником надевается на этот вал, и с обратной стороны к нему притягивается второй диск.

Как сделать аксиальный ветрогенератор

Эта статья посвящена созданию аксиального ветрогенератора на неодимовых магнитах со статорами без металла. Ветряки подобной конструкции стали особенно популярны из-за растущей доступности неодимовых магнитов.

Материалы и инструменты использованные для постройки ветряка этой модели:

1) ступица от автомобиля с тормозными дисками.
2) дрель с металлической щеткой.
3) 20 неодимовых магнитов размером 25 на 8 мм.
4) эпоксидная смола
5) мастика
6) труба ПВХ 160 мм диаметром
7) ручная лебедка
8) труба металлическая длинной 6 метров

Рассмотрим основные этапы постройки ветряка.

За основу генератора была взята ступица автомобиля с тормозным диском. Так как основная деталь заводского производства, то это послужит гарантом качества и надежности. Ступица была полностью разобрана, подшипники находящиеся в ней были проверены на целостность и смазаны. Так как ступица была снята со старого автомобиля, то ржавчину пришлось зачистить с помощью щетки, которую автор насадил на дрель.
Ниже предоставлена фотография ступицы.

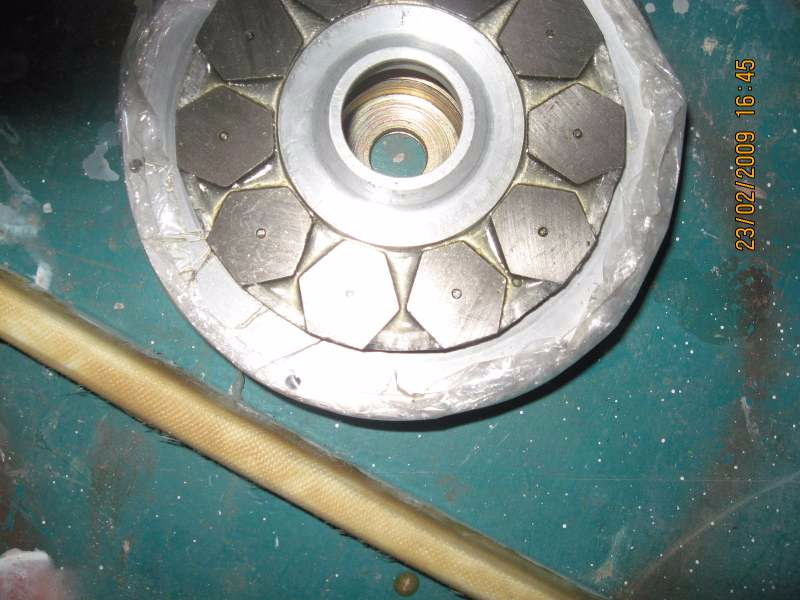

Затем автор приступил к установке магнитов на диски ротора. Было использовано 20 магнитов. Причем важно заметить, что для однофазного генератора количество задействованных магнитов равно количеству полюсов, для двухфазного соотношение будет три к двум или четыре полюса к трем катушкам. Магниты следует крепить на диски с чередованием полюсов. Для соблюдения точности необходимо сделать шаблон размещения на бумаге, либо начертить линии секторов прямо на самом диске.

Рассмотрим основные отличия конструкции однофазного и трехфазного генераторов.
Однофазный генератор будет давать вибрацию при нагрузках, что будет отражаться на мощности самого генератора. Трехфазная конструкция лишена подобного недостатка благодаря чему, мощность постоянна в любой момент времени. Это происходит потому, что фазы компенсируют потерю тока друг в друге. По скромным расчетам автора трехфазная конструкция превосходит однофазную на целых 50 процентов. К тому же из-за отсутствия вибраций мачта не будет дополнительно раскачиваться,следовательно не будет дополнительного шума при работе ротора.

При расчете зарядки 12-ого аккумулятора, которая будет начинаться на 100-150 оборотах в минуту, автор сделал по 1000-1200 витков в катушках. При намотке катушек автор использовал максимально допустимую толщину проволоки, чтобы избежать сопротивления.
Для наматывания проволоки на катушки автор соорудил самодельный станок, фотографии которого представлены ниже.

Лучше использовать катушки эллипсоидной формы, что позволит большей плотности магнитных полей их пересекать. Внутреннее отверстие катушки стоит делать по диаметру магнита либо больше него. В случае, если делать их меньше, то лобовые части практически не участвуют в выработке электроэнергии, а служат проводниками.

Толщина самого статора должна равняться толщине магнитов, которые задействованы в установке.

Форму для статора можно сделать из фанеры, хотя автор решил этот вопрос иначе. Был нарисован шаблон на бумаге, а затем сделаны борта при помощи мастики. Так же для прочности была использована стеклоткань. Для того, чтобы эпоксидная смола не прилипла к форме, ее необходимо смазать воском или вазелином, или можно использовать скотч, пленку, которую в последствии можно будет отодрать от готовой формы.

Перед заливкой катушки необходимо точно закрепить, а их концы вывести за пределы формы, чтобы затем соединить провода звездой или треугольником.

После того, как основная часть генератора была собрана, автор измерил протестировал его работу. При ручном вращении генератор вырабатывает напряжение в 40 вольт и силу тока в 10 ампер.

Для поднятия мачты используется ручная лебедка.
Сам винт для генератора был сделан из трубы ПВХ диаметром 160 мм.

После установки и испытаний генератора в стандартных условиях автор сделал следующие наблюдения: мощность генератора доходит до 300 ватт при ветре в 8 метров в секунду. В последующем увеличил мощность генератора за счет металлических сердечников установленных в катушки. Винт стартует уже при двух метрах в секунду.

Дальше автор приступил к совершенствованию конструкции в целях увеличения мощности генератора. Были набраны магнитопроводы из пластин, которые в последствии были установлены в конструкцию. Из-за их установки появился эффект залипания, но не очень сильный. Старт работы винта происходит при скорости ветра около двух метров в секунду.

Таким образом установка металлических сердечников увеличила мощность генератора до 500 ватт при ветре в 8 метров в секунду.
Для защиты от сильных ветров была использована классическая схема увода винта складывающимся хвостом.

В среднем генератор способен вырабатывать до 150 ватт энергии в час, которая идет на зарядку аккумуляторов.

Принципы построения БЕЗЖЕЛЕЗНЫХ аксиальных генераторов для ветряка на постоянных магнитах.

В данной теме предлагаю обсуждать общую теорию и практику построения безжелезных генераторов, чтобы не флудить в авторских темах, замусоренных до безобразия.
Аксиальный БЕЗЖЕЛЕЗНЫЙ (без железного сердечника в обмотке статора) генератор подчиняется закону движения проводника в магнитном поле: при движении проводника в магнитном поле на его концах под действием силы Лоренца индуцируется ЭДС (электродвижущая сила). Причём, для максимума ЭДС, проводник должен быть прямолинейным и располагаться перпендикулярно направлению движения. Если проводник расположен вдоль направления движения, то ЭДС в нём, по формуле закона, не индуцируется.
Для упрощения реальных конструкций, применяется движение магнитов, а не проводников, что позволяет отказаться от скользящих щёток и коллекторов.
ЗДС рассчитывается по известной формуле E=BLV*sin(фи), где B-индукция магнитного поля в месте нахождения проводника (не путать с остаточной индукцией магнитного материала Br), L – длина активной части проводника, т. е. той части, которая находится в магнитном поле, V – линейная скорость движения проводника относительно магнита, фи – угол между проводником и направлением движения. В случае фи = 90град, sin 90 = 1. Формула приобретает привычный вид E = BLV.
Учебные советские фильмы тут:
https://youtu.be/zXRr4YReNPg
https://youtu.be/yhxHTAKKTT0

Программа для предварительного расчёта ЭДС аксиального безжелезного генератора есть тут: http://www.rlocman.ru/forum/showthre. 617#post190617

На индуцирование ЭДС в обмотке генератора влияют разные факторы – расположение магнитов и их количество, зазор между магнитами, количество дисков с магнитами, расположение проводников относительно магнитов, количество фаз и т. д. От оптимального выбора этих параметров и множества нюансов зависит мощность и КПД генератора.
Предлагаю именно в этой теме и обсуждать все проблемы таких генераторов.

САШУН пишет:
Для лучшего понимания простой, с виду, вопрос. Вот У Владимира74 магниты — прямоугольные. И расположены ПОЧЕМУ-ТО длинной стороной по радиусу, а короткой — по окружности.
Знаете почему? Не знаете.
Ответ — просто не подумал. Ежели просто повернуть каждый магнит на 90 градусов — генератор с РЕДКО расположенными по окружности обмотками работать будет чуток получше.

НЕПРАВИЛЬНЫЕ мысли!
ЭДС считается по формуле E=BLV, тут видно, что ЭДС больше, когда больше длина проводника. Проводника над магнитом, длина активной, радиальной части всей обмотки.
Если магнит перевернуть, то длина уменьшится с 50мм до 20мм, соответственно уменьшится ЭДС.
Кроме этого, что не маловажно, увеличится значительно длина соединительных проводников, продольных, так называемых лобовых частей обмотки. Значит увеличится сопротивление обмотки и потери увеличатся.
Можете в проге http://www.rlocman.ru/forum/showthre. 617#post190617 прикинуть как это всё будет.

Я же не так прост, как это может показаться издали.
Цель генератора — вовсе не вырабатывать ЭДС. Если я буду чесать своего кота (перс Максимилиан фон Кардинал — см. фото) ЭДС будет ОГО-ГО, а вот энергии электрической — пшик!
Задача генератора вырабатывать электроэнергию, а не ЭДС. Поэтому тезис об уменьшении ЭДС при повороте магнита не принимается.
ЭДС хотя будет и меньше, зато вырабатываться будет ДОЛЬШЕ — магнит будет двигаться над каждым проводником фазы в 2,5 раза дольше, и конкретно электроэнергии выработает БОЛЬШЕ.

Поэтому ПРОСЬБА.
Написать в обоснование своего тезиса формулку для ЭНЕРГИИ, а не для ЭДС. В эту формулку, как Вам известно, входит СИЛА, которую нужно прикладывать к магниту, чтобы двигать его ПОПЕРЕК проводников с их амперами и витками, причем, никаких ни ЭДС ни Вольтов в этой формулке нету.

Изображения


Как китайцы полностью победили «залипание» в НЕбезжелезных генераторах.
Случайно нашел в сети 2 ролика какого-то «умельца», который захотел улучшить китайский генератор и что из этого получилось.
Оно в середине 1-го длинного ролика есть ЗАМЕЧАТЕЛЬНОЕ место — демонстрация полного ОТСУТСТВИЯ залипания — ротор генератора крутится двумя пальчиками. а во втором ролике, что случится, если НЕ ПОДУМАВ, попытаться «улучшить» конструкцию.
https://www.youtube.com/watch?v=6hE7dcWxGuk
https://www.youtube.com/watch?v=ymSzE2265K0

P.S. Я невзлюбил «заводских рационализаторов» лет 35 назад, когда получил первый десяток патентов из больше 80. Большинство из них плохо образованы и просто не понимают основные принципы работы машин и механизмов. Хотя встречаются и исключения.

Сашун;
. Цель генератора — вовсе не вырабатывать ЭДС. .

ЭДС — электродвижущая сила, первоисточник энергии.
Мощность — скорость расходования энергии. Для эл. генератора P=U*I
Как видно, мощность это ПРОИЗВЕДЕНИЕ тока на напряжение. Одну и туже мощность можно получить малым напряжением и большим током ИЛИ большим напряжением и малым током. ГЛАВНОЕ — ПРОИЗВЕДЕНИЕ. И естественно мощность привода генератора (ветродвигатель, мотор ДВС и т.п.) должна быть немного больше.
В безжелезном гене нет потерь на перемагничивание в сердечнике, сердечник не входит в насыщение при больших мощностях, т. к. его нет. Поэтому ТОК в безжелезном гене больше всего завсит от сопротивления обмотки. А сопротивление от сечения провода. Толще провод, больше ток, больше мощность при одинаковых остальных параметрах. Ну это же ясно как светлый день!

Задача генератора вырабатывать электроэнергию, а не ЭДС. Поэтому тезис об уменьшении ЭДС при повороте магнита не принимается.
ЭДС хотя будет и меньше, зато вырабатываться будет ДОЛЬШЕ — магнит будет двигаться над каждым проводником фазы в 2,5 раза дольше, и конкретно электроэнергии выработает БОЛЬШЕ.

Ничего не больше! Это называется ЧАСТОТА переменного тока. Посчитайте площадь одной большой, ШИРОКОЙ, долгой полуволны и десяток маленьких УЗКИХ горбиков. Площадь одинакова. Мощность переменноьго тока не зависит от его частоты в электротехнике. ВЧ и СВЧ системы к этомк отношения не имеют.

Поэтому ПРОСЬБА.
Написать в обоснование своего тезиса формулку для ЭНЕРГИИ, а не для ЭДС. В эту формулку, как Вам известно, входит СИЛА, которую нужно прикладывать к магниту, чтобы двигать его ПОПЕРЕК проводников с их амперами и витками, причем, никаких ни ЭДС ни Вольтов в этой формулке нету.

ЭНЕРГИЯ измеряется в киловатт-часах, мощность помножить на время действия этой мощности.
Сила про которую вы говорите, это сила противодействия F=IBL, из этого видно, что чем больше ток в обмотке и нагрузке, тем больше сила противодействия. Эта сила противодействия равна силе действия привода генератора (без учёта КПД).

Делаем ветрогенератор на неодимовых магнитах

Аксиальный ветрогенератор, который работает на неодимовых магнитах, впервые начали массово изготавливать в странах Запада. И это были вовсе не заводские изделия, а плод труда местных гаражных мастеров, поставивших себе на службу явление левитации. Серьезной популярности именно такие модели ветряка обязаны массовому распространению и дешевизне неодимовых магнитов. Постепенно комплектующие и схемы изготовления стали распространятся по всему миру и в настоящее время магнитный аксиальный ветрогенератор завоевывает признание на просторах Российской Федерации. Ниже описана последовательность создания одной из самых удачных моделей такого ветряка.

Процесс создания ротора

Основой генератора автор разработки решил сделать ступицу автомобиля с дисками тормоза, поскольку она мощная, надежная и идеально сбалансированная. Начав делать ветряк своими руками, в первую очередь следует подготовить основу для ротора — ступицу, — почистить ее от грязи, краски и смазки. После чего приступить к наклейке постоянных магнитов. Для создания данного ветрогенератора, их было использовано по двадцать штук на диске. Размер неодимовых магнитов составил 25х8 миллиметров. Однако, и их количество, и их размер могут варьировать в зависимости от целей и задач человека, своими собственными руками создающего ветрогенератор. Однако всегда будет правильным, для получения одной фазы, равенство количества полюсов числу неодимовых магнитов, а для трех фаз — выдержка соотношений полюсов и катушек — два к трем или три к четырем.

Магниты следует располагать учитывая чередование полюсов, к тому же максимально точно, но прежде, чем приступить к их наклейке, нужно либо создать бумажный шаблон, либо прочертить линии, делящие диск на сектора. Чтобы не перепутать полюса, делаем отметки на магнитах. Главное — выполняем следующее требование — те магниты, которые стоят напротив друг друга, должны быть повернуты разными полюсами, то есть притягиваться.

Магниты приклеиваются к дискам при помощи супер-клея и заливаются. Также нужно сделать бордюрчики по краям дисков и в их центре, либо намотав скотча, либо вылепив из пластилина для недопущения растекания.

Фазы — что лучше — три или одна?

Многие любители электрической техники идут по пути наименьшего сопротивления и, чтобы не заморачиваться, останавливают свой выбор на однофазном статоре для ветряка. Однако у него имеется одна неприятная особенность, нивелирующая простоту сборки, — это вибрация в нагруженном состоянии, по причине непостоянства отдачи тока. Ведь амплитуда такого статора скачкообразна, — достигая максимума, когда неодимовые магниты располагаются над катушками, а после падая до минимума.

А вот, когда генератор сделан по трехфазной системе, то вибрации отсутствуют, и показатель мощности ветряка имеет постоянное значение. Причина такого отличия заключается в том, что ток, падая в одной фазе, в то же время нарастает в другой. И в итоге, ветрогенератор, работающий в трехфазной системе, может быть более эффективным до 50 %, чем точно такой же, но использующий однофазную систему. И главное, — нагруженный трехфазный генератор не дает вибрации, следовательно, мачта не дает повода для жалоб на ветрогенератор в надзирающие органы недоброжелателям из числа соседей, поскольку не создает надоедливого гула.

Способ намотки катушки статора ветряка

Для того, чтобы сделанный своими руками ветрогенератор на неодимовых магнитах работал с максимальной отдачей, статорные катушки следует рассчитывать. Однако большинство мастеров предпочитают делать их на глаз. К примеру, тихоходный генератор, способный заряжать 12 В аккумулятор, начиная со 100 — 150 оборотов за минуту, должен иметь во всех катушках от 1000 до 1200 витков, поровну разделенное между всеми катушками. Увеличение количества полюсов ведет к росту частоты тока в катушках, благодаря чему генератор, даже при малых оборотах, дает большую мощность.

Намотка катушек должна производиться по возможности более толстыми проводами, с целью снижения сопротивления в них. Делать это можно на оправке, либо на самодельном станке.

Для того чтобы разобраться, какой потенциал мощности имеет генератор, покрутите его с одной катушкой, поскольку, в зависимости от того, в каком количестве будут установлены неодимовые магниты и какова их толщина, данный показатель может существенно отличаться. Измерение проводятся без нагрузки при необходимом числе оборотов. Например, если генератор при 200 оборотах за минуту обеспечивает напряжение в 30 В, имея сопротивление в 3 Ом, то следует из 30 В вычесть 12 В (напряжение питания аккумулятора) и полученный результат — 18 делим на 3 (сопротивление в омах) получаем 6 (сила тока в амперах), которые и пойдут от ветрогенератора на зарядку АКБ. Однако, как показывает практика, по причине потерь в проводах и диодном мосту, реальный показатель, который будет производить магнитный аксиальный генератор, будет поменьше.

Магниты для создания ветрогенератора лучше брать в форме прямоугольника, поскольку их поле распространяется по длине, в отличие от круглых, поле которых сосредотачивается в центре. Катушки, как правило, мотают круглыми, хотя лучше делать их несколько вытянутыми, что обеспечивает больший объем меди в секторе, а также более прямые витки. Отверстие внутри катушек должно быть равно или превышать ширину магнитов.

Толщина статора должна быть такой же что и магниты. Форма для него обычно фанерная, для прочности под катушки и поверх них кладут стеклоткань, и все это заливается эпоксидной смолой. Для того, что бы не допустить прилипания смолы к форме, последнюю смазывают любым жиром либо применяют скотч. Провода предварительно выводят наружу и скрепляют между собой, концы каждой фазы после этого соединяют треугольником либо звездочкой.

Мачта для ветрогенератора

Мачту на которой будет расположен данный генератор, можно делать высотой от 6 и выше метров, чем выше, тем больше скорость ветра. Под нее следует вырыть яму и залить основание из бетона, а трубу укрепить таким образом, чтобы магнитный аксиальный ветрогенератор, сделанный своими руками, можно было опускать и поднимать. Делать это можно при помощи механической тали.

Винт ветряка

Его делают из поливинилхлоридных труб, чей оптимальный для этого диаметр — 160 мм. К примеру, ветрогенератор, работающий на принципе магнитной левитации, с диаметром в два метра и шестью лопастями, при скорости ветра в 8 метров за секунду, способен обеспечить мощность до 300 Вт.

Как повысить мощность ветряка?

Для подъема мощности ветрогенератора можно использовать магниты. Попросту на магниты, которые уже установлены наклеить еще по одному такому же или более тонкому. Другой способ основан на установке в катушки металлических сердечников, — пластин трансформатора. Это обеспечит усиление магнитопотока в катушке, однако вызывает небольшое залипание, которое, впрочем, совершенно не ощущается шестилопастным винтом. Стартует такой ветрогенератор при ветре в 2 м/с. Благодаря применению сердечников генератор получил увеличение мощности с 300 до 500 Вт/ч при ветре в 8 м/с. Также следует уделять внимание форме лопастей, — малейшие неточности снижают мощность.

Изготовление ветрогенератора на неодимовых магнитах своими руками: конструкция ротора ветряка с аксиальным генератором

Обновлено: 6 января 2021

• Самодельный ветряк
• Тихоходные ветрогенераторы
• Изготовление ротора на постоянных магнитах
  • Модификация автомобильного генератора
  • Изготовление ротора из ступицы и тормозного диска
• Ветряк с аксиальным генератором на неодимовых магнитах
• Изготовление статора
  • Выбор количества фаз
  • Модификация статора автогенератора
  • Изготовление статора аксиального типа
• Сборка крыльчатки
• Рекомендуемые товары

Самодельный ветряк

Приобретение ветрогенератора — дорогостоящая и не всегда полностью эффективная затея. Образцы ветряков, имеющиеся в продаже, имеют ограниченный срок службы, низкую ремонтопригодность и высокую цену. Покупка такого комплекта не по карману многим потенциальным пользователям. Выходом из положения становится самостоятельное изготовление ветрогенератора, обходящееся гораздо дешевле и позволяющее получить устройство с высокой эффективностью и производительностью.

Самодельный ветряк имеет высокую ремонтопригодность и, как следствие, длительный срок службы. Зачастую конструкцию по ходу эксплуатации модернизируют, улучшают и доводят до максимально возможных параметров, чего нельзя сделать с заводскими комплектами.

Тихоходные ветрогенераторы

Наиболее привлекательными конструкциями ветряков для большинства регионов России являются образцы, дающие высокие показатели на слабых и средних ветрах — тихоходные ветряки. Для них характерна возможность начинать вращение при низких скоростях потока, выдавая достаточное напряжение для питания приборов потребления.

Выработка энергии на таких устройствах производится генераторами, адаптированными к работе с ветряками. Специфика конструкции таких генераторов состоит в высокой чувствительности, поскольку устройство изначально рассчитывается на работу с низкими скоростями вращения.

Для того, чтобы обеспечить заданный режим работы, необходимо обмотку возбуждения исключить из конструкции, заменив ее постоянными магнитами. В результате отпадет необходимость подачи напряжения для образования электромагнитов, индукция станет более стабильной, независимой от источника питания на обмотке ротора. Кроме того, отпадет надобность в щеточном узле, подающем питание на обмотку возбуждения.

Изготовление ротора на постоянных магнитах

Конструкция генератора на постоянных магнитах в каком-то смысле проще, чем с электромагнитным возбуждением. Создание такого устройства может выполняться как на базе готового генератора, так и при помощи подручных материалов.

Модификация автомобильного генератора

Создание ротора на постоянных магнитах требует достаточно серьезного вмешательства в конструкцию. Необходимо уменьшить диаметр на толщину магнитов плюс толщину стальной гильзы, которая одевается на ротор для образования сплошного магнитного потока и одновременно служит посадочной площадкой под магниты. Некоторые специалисты обходятся без гильзы, устанавливая магниты прямо на ротор с уменьшенным диаметром и фиксируя на эпоксидку.

Процесс изготовления требует участия производственного оборудования. В токарный станок зажимается ротор и аккуратно снимается слой с таким расчетом, чтобы установленные магниты вращались с минимальным зазором, но вполне свободно. Установка магнитов производится на пластины ротора с чередованием полюсности.

Наибольшего эффекта удается добиться при установке относительно небольших по размерам магнитов, расположенных рядами в продольном направлении. Достигается ровный и мощный магнитный поток, воздействующий на силовые обмотки статора с равномерной плотностью во всех точках.

Изготовление ротора из ступицы и тормозного диска

Рассмотренный способ относится к готовым генераторам, нуждающимся в небольших изменениях конструкции. К таким устройствам относятся автомобильные генераторы, часто применяющиеся самодеятельными конструкторами в качестве базового устройства. Зачастую генераторы собирают полностью самостоятельно, не имея готового устройства.

В таких случаях действуют несколько иначе. За основу берется автомобильная ступица с тормозным диском. Она качественно отбалансирована, прочна и приспособлена к нагрузкам определенного рода. Кроме того, размер ступицы позволяет разместить по окружности большое число магнитов, позволяя получить трехфазное напряжение.

Магниты с чередованием полюсности размещают на равноудаленном от центра расстоянии. Очевидно, что наибольшее число можно установить, если приклеивать их как можно ближе к наружному краю. Наиболее точным показателем станет размер магнитов, который определит возможность размещения на определенном расстоянии. Число магнитов должно быть четным, чтобы не сбивался ритм чередования полюсов при вращении.

Наклейка магнитов на ступицу производится при помощи любого клея, оптимальным вариантом считается эпоксидная смола, которой заливают магниты полностью. Это защищает их от воздействия влаги или от механических воздействий. Перед заливкой по краю ступицы рекомендуется сделать бортик из пластилина, не позволяющий эпоксидке стекать со ступицы вниз.

Конструкция генератора на автомобильной ступице наиболее удобна при изготовлении вертикального ветряка. Примечательно, что подобную схему можно использовать и без ступицы, на диске, вырезанном из обычной фанеры. Такая конструкция намного легче, позволяет выбирать удобный размер, что делает возможным создание чувствительного и производительного устройства.

Ветряк с аксиальным генератором на неодимовых магнитах

Наиболее сильными магнитами, обладающими оптимальными параметрами для использования в конструкции генератора, являются неодимовые магниты. Они несколько дороже обычных, но превосходят их многократно и дают возможность создать мощное устройство при относительно компактном размере.

Принципиального отличия в конструкции не имеется. Неодимовые магниты изготавливаются в различных формфакторах, позволяющих выбрать наиболее удобный для себя вариант — тонкие продолговатые брусочки, форма таблетки, цилиндры и т. д. если используется металлический ротор, то приклеивать магниты необязательно, они сами по себе с усилием прикрепляются к основанию. Остается лишь залить их эпоксидкой для защиты от коррозии.

Приобрести такие магниты проще всего через Интернет, заодно можно сразу же выбрать самую удобную форму.

Изготовление статора

Статор — это неподвижная часть генератора, несущая силовую обмотку, индуцирующую электрический ток. В зависимости от типа конструкции, статор может быть использован от готового устройства (например, от автомобильного генератора), или изготовлен с нуля самостоятельно. Техника изготовления в каждом случае своя, но принцип остается общий — по окружности, охватывающей вращающийся ротор, располагаются катушки, вырабатывающие переменный ток.

При модификации автомобильного генератора иногда силовые обмотки не трогают, предпочитая изменить конструкцию ротора и на этом остановиться. Чаще всего причиной тому является слабая техническая или теоретическая подготовка, когда мастер имеет весьма смутное представление, как именно подобные вещи делаются. Рассмотрим вопрос внимательнее:

Выбор количества фаз

Многие мастера пытаются облегчить себе задачу, делая генератор на одну фазу. В данном случае простота весьма сомнительная, так как экономия усилий получается только на стадии намотки катушек. Зато при эксплуатации получается неприятный эффект — амплитуда напряжения имеет классический вид, отчего выпрямленный ток имеет пульсирующую структуру.

Скачки противопоказаны аккумуляторам, создают отрицательное воздействие на все узлы комплекса и способствуют быстрому выходу из строя. Появляется вибрация, которая может стать причиной жалоб соседей, источником неприятных ощущений для людей или животных.

Трехфазная конструкция, напротив, имеет более мягкую огибающую, в выпрямленном состоянии ток практически не имеет каких-либо отклонений. Мощность устройства имеет стабильное значение, сохраняется в рабочем состоянии механическая и электрическая часть агрегата.

Выбор между трех- и однофазным устройством однозначно следует делать в сторону трехфазной конструкции. Количество намотанных катушек возрастает, но число витков не настолько велико, чтобы отказываться от более качественного результата из-за призрачной экономии времени.

Модификация статора автогенератора

Автомобильный генератор имеет готовые силовые катушки, плотно уложенные в каналах статора. Для получения качественного результата требуется изменить чувствительность статора, поскольку номинальная частота вращения автомобильного двигателя находится в пределах 2000-3000 об/мин, а на пике может подниматься до 5000-6000 об/мин. Таких параметров ветряк выдать не в состоянии, а использование повышающей передачи значительно снизит мощность крыльчатки.

Решением вопроса становится увеличение количества витков, для чего старые обмотки демонтируются, а на их место наматываются новые, с большим числом витков из более тонкого провода. При этом, нельзя использовать слишком тонкий провод, так как с возрастанием числа витков растет и сопротивление, делающее генератор менее производительным. Необходимо соблюдать «золотую середину», увеличивая количество аккуратно, без излишнего рвения.

Важно! Подобная операция требует расчета, но на практике чаще всего поступают проще — наматывают столько витков, сколько способна вместить конструкция статора. Результат обычно достигается положительный, поскольку слишком большое число витков вместить не получится.

Изготовление статора аксиального типа

Такая конструкция подойдет для генератора аксиального типа, ротор которого создан из ступицы и тормозного диска от автомобильного колеса. Статор имеет форму плоского диска, по окружности которого расположены силовые обмотки. Они должны быть намотаны из достаточно толстого провода, чтобы число витков было достаточным, но и сопротивление не снижало эффективность конструкции. Количество катушек кратно трем, чтобы на каждую фазу приходилось одинаковое количество.

Соединяются они между собой звездой, для каждой фазы соединяются 1, 4, 7, 10 и т.д. При намотке однофазного статора каждая катушка мотается в противоположном направлении — первая по часовой стрелке, вторая — против, затем опять по часовой и т.д. соединяются они последовательно.

Готовый статор устанавливается соосно с ротором. Зазор между катушками и неодимовыми магнитами должен быть минимальным, но ход ротора свободный, без соприкосновения с катушками.

Для защиты от влаги, пыли или прочих воздействий катушки обычно заливают эпоксидной смолой. Для этого предварительно делается по внешнему краю диска статора бортик из пластилина высотой, немного превышающей слой заливки.

Сборка крыльчатки

Крыльчатка должна обеспечивать максимальную чувствительность. Перед тем, как начать создание ветряка, следует подробно изучить метеорологическую обстановку в регионе, направление и скорость преобладающих ветров, частоту и силу шквалистых порывов, возможность ураганов. Эта информация поможет выбрать наиболее подходящую конструкцию ветряка (вертикальный или горизонтальный, размер, количество лопастей и т.п.).

Создание крыльчатки производится из подручного материала на основании параметров генератора. Размер лопастей должен обеспечивать начало вращения при невысоких скоростях потока, но не создавать чрезмерно большой преграды. Это снизит риск падения мачты при сильном порыве или шквале.

Регионы с нестабильными и часто меняющимися ветрами (каких большинство в России) больше подходят для эксплуатации вертикальных конструкций. Горизонтальные ветряки считаются более эффективными, но нуждаются в установке на высокие мачты, что создает проблемы при обслуживании.

Рабочее колесо ветрогенератора должно быть качественно отбалансировано и прочно соединено. Установка комплекта на крышу дома запрещается, особенно, если в нем проживает несколько семей. Рекомендуется выбирать открытое место на возвышении неподалеку от дома, чтобы длина кабеля не создавала большого сопротивления. Поблизости не должно быть преград, высоких деревьев или зданий, заслоняющих прямой поток ветра.

Ветрогенератор на неодимовых магнитах

Пост опубликован: 15 ноября, 2017

Неодимовый магнит – это редкоземельный металл, обладающий стойкостью к размагничиванию и способностью намагничивать некоторые материалы. Используется при изготовлении электронных устройств (жесткие диски компьютеров, металлодетекторы и т.д.), медицине и энергетике.

Неодимовые магниты используются при изготовлении генераторов, работающих в различных видах установках, вырабатывающих электрический ток.

В настоящее время генераторы, изготовленные с использованием неодимовых магнитов, широко используются при изготовлении ветровых установок.

Основные характеристики

Для того, чтобы определиться в целесообразности изготовления генератора на неодимовых магнитах, нужно рассмотреть основные характеристики данного материала, которыми являются:

• Магнитная индукция В — силовая характеристика магнитного поля, измеряется в Тесла.
• Остаточная магнитная индукция Br — намагниченность, которой обладает магнитный материал при напряжённости внешнего магнитного поля, равной нулю, измеряется в Тесла.
• Коэрцитивная магнитная сила Hc — определяет сопротивляемость магнита к размагничиванию, измеряется в Ампер/метр.
• Магнитная энергия (BH)max -характеризует, насколько сильным является магнит.
• Температурный коэффициент остаточной магнитной индукции Tc of Br – определяет зависимость магнитной индукции от температуры окружающего воздуха, измеряется в процентах на градус Цельсия.
• Максимальная рабочая температура Tmax — определяет предел температуры, при которой магнит временно теряет свои магнитные свойства, измеряется в градусах Цельсия.
• Температура Кюри Tcur — определяет предел температуры, при которой неодимовый магнит полностью размагничивается, измеряется в градусах Цельсия.

В состав неодимовых магнитов, кроме неодима входит железо и бор и зависимости от и их процентного соотношения, получаемое изделие, готовый магнит, различается по классам, отличающимся по своим характеристикам, приведенным выше. Всего выпускается 42 класса неодимовых магнитов.

Достоинствами неодимовых магнитов, определяющими их востребованность, являются:

• Неодимовые магниты обладают наиболее высокими магнитными параметрами Br, Нсв, Hcм , ВН.
• Подобные магниты имеют более низкую стоимость в сравнении с подобными металлами, имеющими в своем составе кобальт.
• Обладают способностью работать без потерь магнитных характеристик в температурном диапазоне от – 60 до + 240 градусов Цельсия, с точкой Кюри +310 градусов.
• Из данного материала возможно изготовить магниты из любой формы и размеров (цилиндры, диски, кольца, шары, стержни, кубы и др.).

Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт

В настоящее время отечественные и зарубежные компании все более широко используют неодимовые магниты при изготовлении тихоходных генераторов электрического тока. Так ООО «Сальмабаш», г. Гатчина Ленинградской области, выпускает подобные генераторы на постоянных магнитах мощностью 3,0-5,0 кВт. Внешний вид данного устройства приведен ниже:

Корпус и крышки генератора изготавливаются из стали, в дальнейшим с покрытием лакокрасочными материалами. На корпусе предусмотрены специальные крепления, позволяющие закрепить электрический аппарат на несущей мачте. Внутренняя поверхность обработана защитным покрытием, предотвращающим коррозию металла.

Статор генератора набран из электротехнических пластин стали.

Обмотка статора — выполнена эмаль-проводом, позволяющим устройству работать продолжительное время с максимальной нагрузкой.

Ротор генератора имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены неодимовые магниты.

Генератор не требует принудительного охлаждения, которое осуществляется естественным путем.

Технические характеристики генератора мощностью 5,0 кВт:

• Номинальная мощность – 5,0 кВт;
• Номинальная частота – 140,0 оборотов/минуту;
• Рабочий диапазон вращения – 50,0 – 200,0 оборотов/минуту;
• Максимальная частота – 300,0 оборотов/минуту;
• КПД – не ниже 94,0 %;
• Охлаждение – воздушное;
• Масса – 240,0 кг.

Генератор оснащен клеммной коробкой, посредством которой осуществляется его подключение к электрической сети. Класс защиты соответствует ГОСТ14254 и имеет степень IP 65 (пылезащищенное исполнение с защитой от струй воды).

Конструкция данного генератора приведена на рисунке, приведенном ниже:

где: 1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- неодимовые магниты, 6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.

Плюсы и минусы

К достоинствам ветрогенераторов, изготовленных с использование неодимовых магнитов можно отнести следующие характеристики:

• Высокий КПД устройств, достигаемый за счет минимизации потерь на трение;
• Продолжительные сроки эксплуатации;
• Отсутствие шума и вибрации при работе;
• Снижение затрат на установку и монтаж оборудования;
• Автономность работы, позволяющая осуществлять эксплуатацию без постоянного обслуживания установки;
• Возможность самостоятельного изготовления.

К недостаткам подобных устройств можно отнести:

• Относительно высокая стоимость;
• Хрупкость. При сильном внешнем воздействии (ударе), неодимовый магнит способен лишиться своих свойств;
• Низкая коррозийная стойкость, требующая специального покрытия неодимовых магнитов;
• Зависимость от температурного режима работы – при воздействии высоких температур, неодимовые магниты теряют свои свойства.

Как сделать своим руками

Ветровой генератор на основе неодимовых магнитов отличается от прочих конструкций генераторов тем, что легко может быть изготовлен самостоятельно в домашних условиях.

Как правило за основу берут автомобильную ступицу или шкивы от ременной передачи, которые предварительно очищаются, если это бывшие в употреблении запасные части и подготавливаются к работе.

При наличии возможности изготовить (выточить), специальные диски, лучше остановиться на этом варианте, т.к. в этом случае не придется подгонять геометрические размеры наматываем ых катушек к размерам используемых заготовок.

Неодимовые магниты следует приобрести, для чего можно воспользоваться сетью интернет или услугами специализированных организаций.

Один из вариантов изготовления генератора на неодимовых магнитах, с использованием дисков, специально изготовленных для этих целей, предлагает к рассмотрению Яловенко В.Г. (Украина). Данный генератор изготавливается в следующей последовательности:

1. Из листовой стали вытачиваются два диска диаметром 170,0 мм с устройством центрального отверстия и шпоночного паза.
2. Диск делится на 12 сегментов, для на его поверхности выполняется соответствующая разметка.
3. В размеченные сегменты клеятся магниты, таким образом, чтобы их полярность чередовалась. Для избегания ошибок (по полярности), необходимо перед наклейкой, выполнить их маркировку.
4. Подобным образом изготавливается и второй диск. В результате получается следующая конструкция:

1. Поверхность исков заливается эпоксидной смолой.
2. Из провода (эмаль-провода) марки ПЭТВ или аналога, сечением 0,95 мм 2 , наматывается 12 катушек по 55 витков в каждой.
3. На листе фанеры или бумаге, изготавливается шаблон, соответствующий диаметру используемых дисков, на котором также производится разбивка на 12 секторов.

Катушки укладываются в размеченные сегменты, где фиксируются (изолента, скотч и т.д.) и расключаются последовательно между собой (конец первой катушки соединяется с началом второй и т.д.). в результате получается следующая конструкция

1. Из дерева (доска и т.д.) или фанеры, изготавливается матрица, в которой можно залить эпоксидной смолой уложенные по шаблону катушки. Глубина матрицы должна соответствовать высоте катушек.
2. Катушки укладываются в матрицу и заливаются эпоксидной смолой. В результате получается следующая заготовка:

1. Из стальной трубы диаметром 63,0 мм изготавливается ступица с узлом крепления вала, изготавливаемого генератора. Вал монтируется на подшипники, устанавливаемые внутри ступицы.
2. Из такой же трубы изготавливается поворотный механизм, обеспечивающий ориентацию генератора в соответствии с потоками ветра.
3. На вал одеваются изготовленные запасные части. В результате получается следующая конструкция, плюс поворотный механизм:

1. Конструкция должна жестко крепить статор (заготовка с обмотками, залитыми эпоксидной смолой), с одной стороны, и не затруднять вращение ротора (диски с недимовыми магнитами).
2. Из трубы (полиэтилен, пропилеи и т.д.), используемой для прокладки сетей водопровода или канализации, изготавливаются лопасти ветрового генератора. Для этого труба нарезается нужной длины, после чего разрезается и заготовкам придается соответствующая форма.
3. Изготавливается хвостовок ветровой установки. Для этого может быть использован любой листовой материал (фанера, металл, пластик), после чего хвостовик крепится к собираемой конструкции, со стороны противоположной креплению лопастей. В результате получается следующая конструкция:

• Собранная установка монтируется в предусмотренном для этого месте.
• К выводам генератора подключается нагрузка.

Конструкция ветрового генератора на неодимовых магнитах может быть различной, все зависит от имеющихся запасных частей и технический возможностей человека, решившего изготовить подобное устройство самостоятельно.

Спасибо, что дочитали до конца! Не забывайте подписываться на канал, Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

и предлагайте темы для обсуждений, вместе будет интереснее.

Самодельный генератор из неодимовых магнитов для ветряка: схема, фото и описание

Как сделать низкооборотный генератор для ветряка из неодимовых магнитов. Самодельный генератор для ветряка, схемы, фото, видео.

Для изготовления самодельного ветряка в первую очередь требуется генератор, при чём, предпочтительней низкооборотный. В этом и заключается основная проблема, найти такой генератор достаточно сложно. Первое что приходит в голову, взять стандартный автомобильный генератор, но все автомобильные генераторы рассчитаны на высокие обороты, зарядка аккумулятора начинается от 1000 об/мин. Если установить автогенератор на ветряк, то достичь таких оборотов будет сложно, понадобится делать дополнительный шкив с ременной или цепной передачей, всё это усложняет и утяжеляет конструкцию.

Для ветряка нужен низкооборотный генератор, оптимальный вариант генератор аксиального типа на неодимовых магнитах. Поскольку таких генераторов по доступной цене в продаже практически нет, аксиальный генератор можно изготовить самостоятельно.

Самодельный генератор для ветряка из неодимовых магнитов.

Для изготовления генератора аксиального типа понадобятся:

• Ступица от авто, тормозные диски.
• Неодимовые магниты.
• Медная проволока (0,7мм).
• Эпоксидная смола.
• Крепёжные элементы.

Генератор аксиального типа для ветряка представлен на схеме.

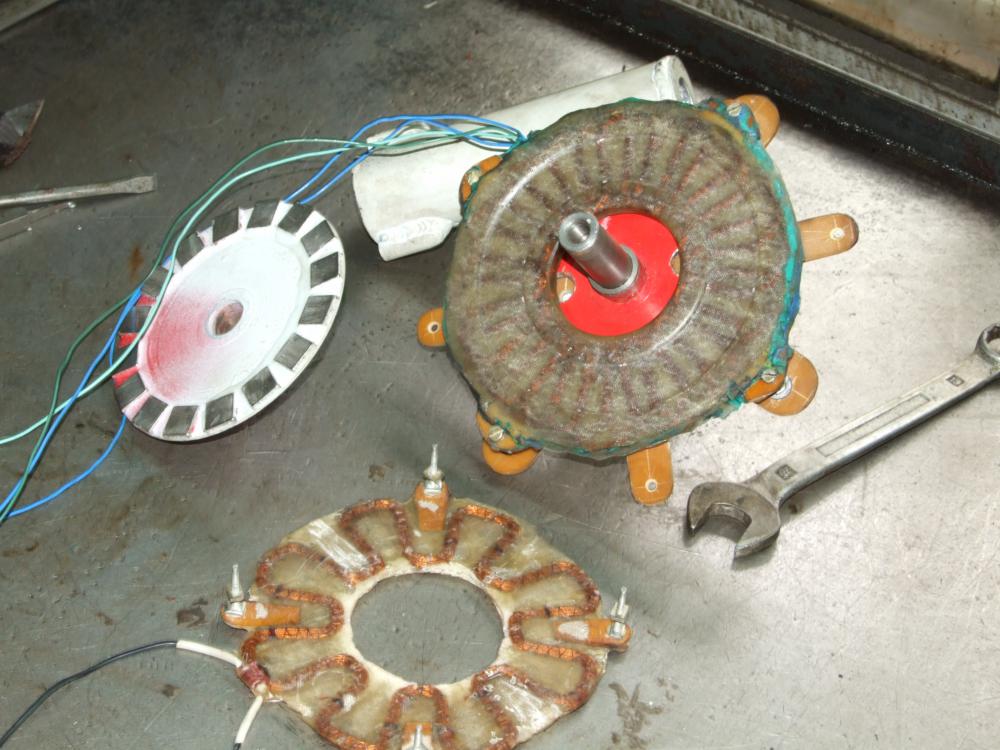

В данном случае в роли статора будет диск с катушками, ротором будут два диска с постоянными магнитами. При вращении ротора в катушках статора будет генерироваться ток, который нужен нам для зарядки аккумуляторов.

Самодельный генератор: изготовление статора.

Статор – неподвижная часть генератора состоит из катушек, которые размещаются напротив магнитов ротора. Внутренний размер катушек обычно равен внешнему размеру магнитов, которые используются в роторе.

Для намотки катушек можно изготовить простое приспособление.

Толщина медной проволоки для катушек примерно 0,7 мм, количество витков в катушках нужно подсчитывать индивидуально, общее количество витков во всех катушках должно быть не менее 1200.

Катушки размещаются на статоре, выводы катушек можно подключить двумя способами, в зависимости от того на сколько фаз будет генератор.

Трёхфазный генератор будет более эффективным для ветрогенератора, поэтому рекомендуется соединить катушки по типу звезда.

Чтобы катушки зафиксировать на статоре их заливают эпоксидной смолой. Для этого нужно сделать форму для заливки из куска фанеры, чтобы жидкая смола не растеклась, нужно сделать борта из пластилина или аналогичного материала. На этом этапе нужно предусмотреть проушины для крепления статора.

Важно чтобы получилась идеально ровная плоскость, поэтому перед заливкой матрицу с катушками нужно установить на ровную поверхность. Катушки перед заливкой нужно тщательно проверить мультиметром и выложить на матрицу по кругу с таким расчётом, чтобы потом магниты ротора находились напротив катушек.

В матрицу заливается жидкая эпоксидная смола по уровень края катушек, перед заливкой форму нужно смазать вазелином.

Когда смола полностью застынет, матрицу разбираем и извлекаем готовый статор с катушками.

Статор фиксируется на корпусе генератора с помощью болтов или шпилек с гайками.

Самодельный генератор: изготовление ротора.

В этой конструкции ротор будет двусторонним, статор с катушками будет посредине между вращающимися дисками с магнитами.

На каждом диске ступицы нужно по кругу расположить магниты, в последовательности поочерёдно меняя полюса.

Когда диски ротора будут установлены, магниты должны быть направлены друг к другу разными полюсами.

Магниты нужно приклеить к дискам суперклеем и залить эпоксидной смолой, верхняя часть магнитов должна остаться непокрытой.

Изготовление ротора для самодельного генератора видео.

Чтобы закрепить статор на ветрогенераторе нужно изготовить металлическое основание, статор крепится к нему с помощью болтов или шпилек.

Собираем всю конструкцию, при этом нужно оставить минимальный зазор между статором ротором, чем меньше зазор, тем эффективней генератор будет вырабатывать энергию. На выход из катушек нужно подключить диодный мост.

В итоге у вас получится аксиальный генератор на неодимовых магнитах. Самодельный генератор может работать на низких оборотах и при этом вырабатывать достаточно энергии для зарядки аккумуляторных батарей, что немаловажно при установке ветогенератора в районах, где преобладают слабые ветра.

Генератор для ветряка видео.

Ветрогенератор на неодимовых магнитах: чертежи, расчет, своими руками

Неодимовый магнит – это редкоземельный металл, обладающий стойкостью к размагничиванию и способностью намагничивать некоторые материалы. Используется при изготовлении электронных устройств (жесткие диски компьютеров, металлодетекторы и т.д.), медицине и энергетике.

Неодимовые магниты используются при изготовлении генераторов, работающих в различных видах установках, вырабатывающих электрический ток.

В настоящее время генераторы, изготовленные с использованием неодимовых магнитов, широко используются при изготовлении ветровых установок.

Основные характеристики

Содержание статьи

• 1 Основные характеристики
• 2 Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт
• 3 Плюсы и минусы
• 4 Как сделать своим руками

Для того, чтобы определиться в целесообразности изготовления генератора на неодимовых магнитах, нужно рассмотреть основные характеристики данного материала, которыми являются:

• Магнитная индукция В — силовая характеристика магнитного поля, измеряется в Тесла.
• Остаточная магнитная индукция Br — намагниченность, которой обладает магнитный материал при напряжённости внешнего магнитного поля, равной нулю, измеряется в Тесла.
• Коэрцитивная магнитная сила Hc — определяет сопротивляемость магнита к размагничиванию, измеряется в Ампер/метр.
• Магнитная энергия (BH)max -характеризует, насколько сильным является магнит.
• Температурный коэффициент остаточной магнитной индукции Tc of Br – определяет зависимость магнитной индукции от температуры окружающего воздуха, измеряется в процентах на градус Цельсия.
• Максимальная рабочая температура Tmax — определяет предел температуры, при которой магнит временно теряет свои магнитные свойства, измеряется в градусах Цельсия.
• Температура Кюри Tcur — определяет предел температуры, при которой неодимовый магнит полностью размагничивается, измеряется в градусах Цельсия.

В состав неодимовых магнитов, кроме неодима входит железо и бор и зависимости от и их процентного соотношения, получаемое изделие, готовый магнит, различается по классам, отличающимся по своим характеристикам, приведенным выше. Всего выпускается 42 класса неодимовых магнитов.

Достоинствами неодимовых магнитов, определяющими их востребованность, являются:

• Неодимовые магниты обладают наиболее высокими магнитными параметрами Br, Нсв, Hcм , ВН.
• Подобные магниты имеют более низкую стоимость в сравнении с подобными металлами, имеющими в своем составе кобальт.
• Обладают способностью работать без потерь магнитных характеристик в температурном диапазоне от – 60 до + 240 градусов Цельсия, с точкой Кюри +310 градусов.
• Из данного материала возможно изготовить магниты из любой формы и размеров (цилиндры, диски, кольца, шары, стержни, кубы и др.).

Ветрогенератор на неодимовых магнитах мощностью 5,0 кВт

В настоящее время отечественные и зарубежные компании все более широко используют неодимовые магниты при изготовлении тихоходных генераторов электрического тока. Так ООО «Сальмабаш», г. Гатчина Ленинградской области, выпускает подобные генераторы на постоянных магнитах мощностью 3,0-5,0 кВт. Внешний вид данного устройства приведен ниже:

Корпус и крышки генератора изготавливаются из стали, в дальнейшим с покрытием лакокрасочными материалами. На корпусе предусмотрены специальные крепления, позволяющие закрепить электрический аппарат на несущей мачте. Внутренняя поверхность обработана защитным покрытием, предотвращающим коррозию металла.

Статор генератора набран из электротехнических пластин стали.

Обмотка статора — выполнена эмаль-проводом, позволяющим устройству работать продолжительное время с максимальной нагрузкой.

Ротор генератора имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены неодимовые магниты.

Генератор не требует принудительного охлаждения, которое осуществляется естественным путем.

Технические характеристики генератора мощностью 5,0 кВт:

• Номинальная мощность – 5,0 кВт;
• Номинальная частота – 140,0 оборотов/минуту;
• Рабочий диапазон вращения – 50,0 – 200,0 оборотов/минуту;
• Максимальная частота – 300,0 оборотов/минуту;
• КПД – не ниже 94,0 %;
• Охлаждение – воздушное;
• Масса – 240,0 кг.

Генератор оснащен клеммной коробкой, посредством которой осуществляется его подключение к электрической сети. Класс защиты соответствует ГОСТ14254 и имеет степень IP 65 (пылезащищенное исполнение с защитой от струй воды).

Конструкция данного генератора приведена на рисунке, приведенном ниже:

где: 1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- неодимовые магниты, 6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.

Плюсы и минусы

К достоинствам ветрогенераторов, изготовленных с использование неодимовых магнитов можно отнести следующие характеристики:

• Высокий КПД устройств, достигаемый за счет минимизации потерь на трение;
• Продолжительные сроки эксплуатации;
• Отсутствие шума и вибрации при работе;
• Снижение затрат на установку и монтаж оборудования;
• Автономность работы, позволяющая осуществлять эксплуатацию без постоянного обслуживания установки;
• Возможность самостоятельного изготовления.

К недостаткам подобных устройств можно отнести:

• Относительно высокая стоимость;
• Хрупкость. При сильном внешнем воздействии (ударе), неодимовый магнит способен лишиться своих свойств;
• Низкая коррозийная стойкость, требующая специального покрытия неодимовых магнитов;
• Зависимость от температурного режима работы – при воздействии высоких температур, неодимовые магниты теряют свои свойства.

Как сделать своим руками

Ветровой генератор на основе неодимовых магнитов отличается от прочих конструкций генераторов тем, что легко может быть изготовлен самостоятельно в домашних условиях.

Как правило за основу берут автомобильную ступицу или шкивы от ременной передачи, которые предварительно очищаются, если это бывшие в употреблении запасные части и подготавливаются к работе.

При наличии возможности изготовить (выточить), специальные диски, лучше остановиться на этом варианте, т.к. в этом случае не придется подгонять геометрические размеры наматываем ых катушек к размерам используемых заготовок.

Неодимовые магниты следует приобрести, для чего можно воспользоваться сетью интернет или услугами специализированных организаций.

Один из вариантов изготовления генератора на неодимовых магнитах, с использованием дисков, специально изготовленных для этих целей, предлагает к рассмотрению Яловенко В.Г. (Украина). Данный генератор изготавливается в следующей последовательности:

1. Из листовой стали вытачиваются два диска диаметром 170,0 мм с устройством центрального отверстия и шпоночного паза.
2. Диск делится на 12 сегментов, для на его поверхности выполняется соответствующая разметка.
3. В размеченные сегменты клеятся магниты, таким образом, чтобы их полярность чередовалась. Для избегания ошибок (по полярности), необходимо перед наклейкой, выполнить их маркировку.
4. Подобным образом изготавливается и второй диск. В результате получается следующая конструкция:

1. Поверхность исков заливается эпоксидной смолой.
2. Из провода (эмаль-провода) марки ПЭТВ или аналога, сечением 0,95 мм², наматывается 12 катушек по 55 витков в каждой.
3. На листе фанеры или бумаге, изготавливается шаблон, соответствующий диаметру используемых дисков, на котором также производится разбивка на 12 секторов.

Катушки укладываются в размеченные сегменты, где фиксируются (изолента, скотч и т.д.) и расключаются последовательно между собой (конец первой катушки соединяется с началом второй и т.д.). в результате получается следующая конструкция



1. Из дерева (доска и т.д.) или фанеры, изготавливается матрица, в которой можно залить эпоксидной смолой уложенные по шаблону катушки. Глубина матрицы должна соответствовать высоте катушек.
2. Катушки укладываются в матрицу и заливаются эпоксидной смолой. В результате получается следующая заготовка:

1. Из стальной трубы диаметром 63,0 мм изготавливается ступица с узлом крепления вала, изготавливаемого генератора. Вал монтируется на подшипники, устанавливаемые внутри ступицы.
2. Из такой же трубы изготавливается поворотный механизм, обеспечивающий ориентацию генератора в соответствии с потоками ветра.
3. На вал одеваются изготовленные запасные части. В результате получается следующая конструкция, плюс поворотный механизм:

1. Конструкция должна жестко крепить статор (заготовка с обмотками, залитыми эпоксидной смолой), с одной стороны, и не затруднять вращение ротора (диски с недимовыми магнитами).
2. Из трубы (полиэтилен, пропилеи и т.д.), используемой для прокладки сетей водопровода или канализации, изготавливаются лопасти ветрового генератора. Для этого труба нарезается нужной длины, после чего разрезается и заготовкам придается соответствующая форма.
3. Изготавливается хвостовок ветровой установки. Для этого может быть использован любой листовой материал (фанера, металл, пластик), после чего хвостовик крепится к собираемой конструкции, со стороны противоположной креплению лопастей. В результате получается следующая конструкция:

• Собранная установка монтируется в предусмотренном для этого месте.
• К выводам генератора подключается нагрузка.

Конструкция ветрового генератора на неодимовых магнитах может быть различной, все зависит от имеющихся запасных частей и технический возможностей человека, решившего изготовить подобное устройство самостоятельно.

---

Вероятно, Вам также понравятся следующие материалы:Супермаховик- альтернативный накопитель энергии

---

Спасибо, что дочитали до конца! Не забывайте подписываться на канал, Если статья Вам понравилась!

Делитесь с друзьями, оставляйте ваши комментарии

Добавляйтесь в нашу группу в ВК:

ALTER220 Портал о альтернативную энергию

и предлагайте темы для обсуждений, вместе будет интереснее!!!

Тихоходный генераторы на постоянных магнитах 3кВт до 45кВт

Главная   Тихоходный генераторы на постоянных магнитах 1 кВт до 45 кВт

  Тихоходный генераторы  на постоянных магнитах от 1кВт  до  45кВт

         для  вертикальных ветроэнергетических установок, гидростанции и Т. П

1. Общий вид генератора





2.Общие  сведения.

 2.1.Состав.

 На рис.1 представлены составные части  низкоскоростного синхронного генератора  на постоянных магнитах  естественного воздушного  охлаждения.

  Конструкция. Корпус 1 и  крышки генератора 2 и 3 изготовлены  из стали, что позволяет генератору выдерживать значительные ветровые нагрузки от ветродвижителя (ротор). Защитное лакокрасочное покрытие обеспечивает  всепогодную защиту от коррозии.

Крепление генератора к мачте осуществляется через отверстия в корпусе генератора 1. Крепление ветродвижителя осуществляется с помощью муфты, которая имеет центровочное отверстие и  отверстия  для соединения с присоединительным местом ветродвижителя.

Внутренняя поверхность генератора имеет специальное защитное лакокрасочное покрытие для предотвращения возникновения коррозии.

 Статор генератора. Пакет статора генератора 6 набран из электротехнических пластин стали 2212 толщиной 0,5 мм каждая, что позволяет снизить потери от перемагничивания железа.

  Обмотка статора 7 выполнена высокотемпературным эмаль-проводом, позволяющим длительную работу генератора с максимальной нагрузкой. Обмотка имеет двойную пропитку лаком, что делает ее устойчивой при экстремальной влажности от конденсата.

Ротор генератора. Ротор генератора 4 имеет 18 полюсов и установлен в подшипниковых опорах. На ободе ротора размещены и надежным образом закреплены магниты 5  системы неодим-железо-бор.

Подшипниковые опоры. Для разгрузки ротора генератора от ветродвижителя  применен набор подшипников 10, 11 и 12,  включающий радиальный роликовый, осевой и радиальный шариковый подшипник. Подшипниковые узлы заполнены всесезонной смазкой на весь срок службы генератора.

 Охлаждение. Генератор не требует принудительного охлаждения. Развитая конструкция корпуса вкупе со специально рассчитанной обмоткой статора, применением высокотемпературных материалов  позволяют обеспечить надежную долговременную работу генератора при естественном воздушном охлаждении.

  Коробка выводов. На боковой поверхности генератора имеется клеммная коробка 13, через которую к генератору подключается внешний кабель. Герметичный кабельный ввод обеспечивает надежную защиту места соединения кабеля с выходами обмоток генератора.

Исполнение. Генераторы может быть в различных корпусах. Класс защиты синхронного генератора по ГОСТ14254  — IP 45-65. Пылезащищенное исполнение с защитой от струй воды.

  Испытания.  Каждый генератор в процессе производства, сборки и проходит проверку. После сборки 100% генераторов проверяются на специальном стенде на разных режимах работы, результаты которых вносятся впаспорт.







1-корпус, 2- крышка нижняя, 3- крышка верхняя, 4- ротор, 5- постоянные магниты,

6- статор, 7- обмотка, 8- полумуфта, 9- уплотнения, 10,11,12- подшипники, 13- клеммная коробка.













Модификации.

  Каждый генератор может быть переделан под особые требования заказчика с минимальными внесениями в базовую конструкцию, в то же время соответствуя уникальным требованиям заказчика.

 Специально спроектированная обмотка позволяет получить широкий диапазон  электрических характеристик от низковольтного до высоковольтного.

      2.2.Стоимость.

     Для вертикальных ветроэнергетических установок  мощностью 3…45  кВт предлагается использовать низкоскоростные синхронные генераторы на постоянных магнитах  естественного воздушного  охлаждения.

 3.Варианты применения генераторов.

     С развитием современной силовой электроники у разработчиков  систем автоматического управления появляется возможность реализации широкого многообразия режимов управления генератором на постоянных магнитах. В данном разделе приведены возможные системы автоматического управления (САУ) вертикальных ветроэнергетических установок.



   3.1.Система управления с использованием аккумуляторных батарей (АКБ).

      Данная система управления  представлена на рис.4 является наиболее простой  и может быть реализована как для обеспечения электрической энергией автономных потребителей,  так и при применении соответствующего контроллера может быть использована для отопления помещений.

  Синхронный генератор на постоянных магнитах, выполненный с низковольтной обмоткой, вращаясь в диапазоне от 50 до 170 об/мин. вырабатывает нестабилизированное напряжение , которое через контроллер идет на заряд аккумуляторной батареи (АКБ) и далее через стандартный инвертор поступает потребителю. Излишек энергии от требуемого для заряда АКБ и обеспечения потребителей сбрасывается на балластную нагрузку.

Структурная схема САУ с АКБ.

   Данная схема позволяет реализовать гибридную систему альтернативного электроснабжения. Т.е. контроллер позволяет без переделки дополнительно подключить солнечные панели.

  Использование энергии ветра и солнца в единой энергетической установке позволяет расширить ее применение.

3.2.Система управления для отопления помещений без использования аккумуляторных батарей (АКБ).

  Для реализации данной системы наиболее оптимальным является применение генератора с высоковольтной намоткой статора, позволяющей получить при относительно небольших оборотах генератора напряжение в пределах 200…250В.

  В качестве ТЭНов возможно использование серийно производимых водяных ТЭНов  на напряжение 127 или 220 вольт.Возможная схема подключения ТЭНов в систему отопления дома представлена на рис.5.

 Рис.5. Структурная схема САУ  отопления  без АКБ.



10 лучших идей и вдохновения для генераторов магнитной энергии

Pinterest

Подробнее

Откройте для себя 10 лучших идей и вдохновения Pinterest для генератора магнитной энергии. Вдохновляйтесь и пробуйте новое.

Сохранено с youtube. com

Я превращаю потолочный вентилятор в генератор 220 В с помощью сильного постоянного магнита…. .Привет ребята !! Вот в этом видео мы собираемся…

Генератор магнитной мощности

Действия магнитов

OFF GRID Power

Постоянный магнит

Солнечный ветер

Свободная энергия

Мощность ветра

Alternative Energy

Возобновляемая энергия

Дополнительная информация …

Gilbert

Дополнительная информация …

GILBERT

. Дополнительная информация …

Gilbert

.

Gilberto сохранено в GERATOR 4000 Вт

Сохранено с youtube.com

Как сделать генератор на 48 В дома из медной проволоки и неодимового магнита деятельность Новое..

#yasirexperience #freeenergyКак сделать генератор 48 В в домашних условиях, используя медную проволоку и неодимовый магнит деятельность Новинка..Привет, ребята !! Здесь, в этом видео, мы идем . ..

Генератор магнитной мощности

Магнитные действия

Свободная энергия

DIY Solar

Neodymium Magnets

Наиболее мощные

Медную проволоку

Love Love

Generators 9000

информация…

onno881 .O

onno881 . сохранено в БЕСПЛАТНУЮ ЭНЕРГИЮ

Сохранено с сайта homemade-generator-tao.blogspot.com

Как сделать магнитный генератор дома

Как сделать магнитный генератор — Простой способ экономии электроэнергии: обзор магнитных генераторов; Факты о магнитном генераторе.

Энергия нулевой точки

Альтернативная энергия

Свободная энергия

Генератор Тесла

Магнитный генератор

Технология Тесла

Электромагнитная индукция

Самодельный генератор

Электричество

Подробнее…

JminnicJ

Jminnic сохранено в Проекты альтернативной энергетики

Сохранено с youtube.com

900 Как превратить инвертор в мощный железный генератор

Как превратить железный инвертор в мощный генератор+ Спасибо за просмотр! + Пожалуйста, подпишитесь, чтобы просматривать последние видео. + Удачи!!!!

Alt Energy

Солнечная энергия

Солнечная мощность

Nikola Tesla Free Energy

Генератор магнитной мощности

Planer

Проекты свободной энергии

DIY Generator

DIY Handyman

Дополнительная информация …

Paul Carpenterpент

.

Пол Карпентер сохранен в Gnerators

Сохранено с radiant-electricity.blogspot.com

Генератор магнитов с бифилярной катушкой Теслы

Обзор бифилярной катушки и магнитного генератора Теслы. Генератор с бифилярной катушкой Теслы создает свободную энергию, нарушая закон Ленца и резонируя

Magnetic Power Generator

Nikola Tesla Patents

Tesla Generator

Joule Thief

Tesla Technology

Electronics Mini Projects

Electronic Circuit Design

Tesla Coil

Magnetic Motor

More information…

Джим Пао сохранен в RADIANT ELECTRICITY

Сохранено с youtube. com

Генератор на низких оборотах 5 кВт

(386) 747-3999 [email protected] Показанный генератор американского производства выставлен на продажу. При тестировании генератор набрал 9 баллов..5 кВт. We have turned comments …

Wind Power Generator

Diy Generator

Homemade Generator

Magnetic Power Generator

Rv Solar Power

Solar Energy

Electronics Projects

Microondas Panasonic

Tesla Free Energy

Подробнее…

Кристиан ДрагомирC

Кристиан Драгомир сохранен в Green Energy

Сохранено с youtube.com

Топ-10 самых мощных генераторов в мире. Использование Супер Магнита

#yasirexperience #freeenergyTop 10 самых мощных генераторов в мире. 10 лучших самодельных генераторов в мире. Привет, ребята !! Здесь, в этом видео, мы отправимся в S …

DIY Generator

Homemade Generator

Электронные цепные проекты

Электрические проекты

Электрическая проводка

DIY Electronics

Проекты электроники

Generation Generator

Microwave. Трансформатор

Подробнее…

Rudolf JooR

Rudolf Joo сохранено в Kütyük

сохранено с youtube.com

Самый мощный домашний генератор в мире. Генератор с низким числом оборотов, использующий медную проволоку и супермагнит Новинка.

#yasirexperience #freeenergyWorld Самый мощный генератор в домашних условиях. Как сделать генератор с низкой скоростью вращения, используя медную проволоку и супермагнит Новое… Привет, ребята! Вот я…

Магнитный генератор энергии

Ветрогенератор

Самодельный генератор

Проекты свободной энергии

Солнечные проекты

Альтернативная энергия

Энергия ветра

Обслуживание кондиционеров

Super Magnet

Аккумуляторы, генераторы и генераторы W вверх

Сохранено с веб-сайта magniworkgenerators.blogspot.com

Магнитный генератор энергии с нулевой точкой

Планы создания магнитного генератора с нулевой точкой Привет и спасибо, что заглянули в блог о магнитном генераторе. Использование магнитных генераторов энергии с нулевой точкой становится одним из лучших способов создания бесплатной/зеленой энергии. Новейший альтернативный источник энергии использует магнитную энергию и вечный двигатель, создаваемый магнитами. Вечное движение — это когда устройство/энергия может постоянно оставаться в движении без какой-либо посторонней помощи или сторонней энергии. Во время этого Вечного двигателя…

Zero Point Energy

Alt Energy

Солнечная энергия

Biomass Energy

Возобновляемая энергия

Генератор магнитной энергии

Проекты свободной энергии

Dolar Dashi Catalin, сохраненный в электродвигателе conversie

Сохранено с youtube.com

Генератор свободной энергии с использованием мощной магнитной энергии Новинка 2020 г. Дома

Free Energy Generator Using High Power Magnetic Energy New 2020 At Home

Energy News

New Energy

Diy Electronics

Electronics Projects

Nikola Tesla Free Energy

Magnetic Power Generator

Diy Projects Garage

Проекты свободной энергии

Проект выживания

Подробнее. ..

Малак Медхат сохранен в проектах свободной энергии

▷ самодельный магнитный генератор 3d модели 【STLFinder 】

Генератор с постоянными магнитами (альтернатор)

грабкад

Генератор с постоянными магнитами для ветряной турбины с вертикальной осью VAWT

Генератор с постоянными магнитами

игольчатый

Генератор на постоянных магнитах для ветряной турбины. …2-й вариант привода генератора с двигателем с жестким приводом

Генератор с постоянными магнитами

вещьвселенная

. .. antreiben zu können. …Оригинальная версия Davon Funktioniert auch gut. Habe 0,22 Kupferlackdraht genommen. Magnete immer Nord Süd Nord Süd Magnet Größe 10x20x2mm Настройки печати Принтер: CTC Rafts: Не имеет значения Поддержка: Да Разрешение: 0,2 Заполнение: 30%

Генератор на постоянных магнитах

вещьвселенная

Генератор на постоянных магнитах для ветряной турбины. Другой вариант для этого проекта — привод ротора в движение с помощью жесткого диска. Я включил еще один вариант для ротора и статора. инструкции Это…

Четырехугольный генератор с кольцевым магнитом

вещьвселенная

Идея здесь состоит в том, чтобы изучить, где поле является самым сильным, когда Магниты отталкиваются, а затем попытаться поместить в эту область как можно больше магнитного провода, намотанного на катушку, чтобы получить как можно больше электрической энергии от генератора.

Двигатель с постоянными магнитами/ротор генератора

вещьвселенная

Это двигатель с постоянными магнитами или ротор генератора. Он использует двойной набор керамических магнитов популярного размера (1-7/8″ X 7/8″ X 3/8″), таких как: https://www.harborfreight.com/pack-of-2-ceramic- block-magnets-97504.html для каждой из 6 позиций….

Электрогенератор с постоянными магнитами (альтернатор)

вещьвселенная

Моя попытка построить генератор / генератор переменного тока с постоянными магнитами для использования в ветряной турбине. Генератор имеет двойной ротор с неодимовыми магнитами 10x30x2 мм (всего 20 магнитов). Другие необходимые материалы: два шарикоподшипника 608Z диаметром 8 мм. ..

Магнитный генератор с низким числом оборотов 1–2 кВт

грабкад

Это низкочастотный магнитный генератор мощностью 1-2 кВт. Магниты 40 х 20 х 10 мм (2 х 12 шт.) Катушки 9 шт (3 фазы). Количество витков в катушке = 145. …Диаметр проволоки: 1,12 мм 60 вольт = около 250 об/мин Применение: энергия воды, энергия ветра и т. д.

Преобразование генератора PMA (генератор с постоянными магнитами)

вещьвселенная

Преобразование генератора PMA (генератор с постоянными магнитами). ОБНОВЛЕНИЕ: Покинул проект на неделю или больше и взял отпуск. Сейчас снова экспериментирую. На новых изображениях показано, как открутить 3 оставшихся винта в узле статора, чтобы получить доступ к/удалить. ..

Свободная энергия, двигатель с постоянными магнитами и генератор

грабкад

Возможно, вам стоит посмотреть: https://www.youtube.com/watch?v=9aXPeOHV0B8 https://www.youtube.com/watch?v=bfgzfl69Q20 Вы найдете основной файл в папке: Magnet-Motor-Generator_1.5\Baugruppen\Hauptgruppe. Для любых будущих обновлений проекта, пожалуйста, смотрите мой блог по адресу:…

Magnet

грабкад

магнит

МАГНИТ

грабкад

МАГНИТ

МАГНИТ

грабкад

МАГНИТ

магнит

грабкад

магнит

МАГНИТ

вещьвселенная

МАГНИТ

Магнит

грабкад

Литейный магнит

Магнит

грабкад

Магнит 7 мм

Магнит

грабкад

Маленький круглый редкоземельный магнит

Магнит

грабкад

Магниты в клипсе в футляре.

Магнит

3океан

Магнит создан в 3ds Max компанией UMURdesign.

Магнит

грабкад

Простой магнит на Solidworks в 3D с полным размером

Магнит

грабкад

Нужен магнит для крепления, 1 дюйм x 1 дюйм круглый

Магнит

скетчфаб

Простой магнит, который я сделал, потому что не нашел здесь понравившегося. … Не стесняйтесь использовать.

Магнит

вещьвселенная

Я разработал эту модель для двух круглых магнитов (2 мм x 12 мм). Вам также понадобится белый силикон (я использовал его) или клей, чтобы скрепить все части вместе. … Я напечатал красную часть, используя поддержку дерева.

Магнит

скетчфаб

Новая модель! … Это магнит для настенной доски. У меня есть еще материалы на моей артстанции, https://artstation.com/labbemartelli Надеюсь, вам понравится =) Мой скетчфаб https://sketchfab.com/labbemartelli

постоянный магнит генератор

грабкад

Пожалуйста, не забудьте поставить «Мне нравится» модель, если вы загружаете

ГЕНЕРАТОР ГЕНЕРАТОРА С ПОСТОЯННЫМ МАГНИТОМ

грабкад

ДОВОЛЬНО БАЗОВЫЙ, ИСПОЛЬЗУЙТЕ ТО, ЧТО МОЖЕТЕ ИЗ НЕГО

Магнитный вращающийся генератор

грабкад

Если вам нужны мои файлы САПР для производства, сделайте пожертвование на CD. BigBig.com

Генератор магнитных испытаний Fluxite

вещьвселенная

Детали, необходимые для изготовления тестового генератора Fluxite. Подробные инструкции и видеоролики доступны на веб-сайте: www.fluxite.com Этот генератор свободной энергии представляет собой тестовую установку, которую осталось отрегулировать на якоре, однако те…

Генератор с постоянными магнитами

грабкад

Неудачное проектное исследование…

ОБЗОР ЛИТЕРАТУРЫ ПО КОНСТРУКЦИИ И ДИНАМИЧЕСКИМ ПОВЕДЕНИЯМ ГЕНЕРАТОРОВ НА ПОСТОЯННЫХ МАГНИТАХ

• ID корпуса: 107553100

  title={ОБЗОР ЛИТЕРАТУРЫ ПО КОНСТРУКЦИИ И ДИНАМИЧЕСКИМ ПОВЕДЕНИЯМ ГЕНЕРАТОРОВ НА ПОСТОЯННЫХ МАГНИТАХ},
  автор={Антон Алексашкин и Аки Миккола},
  год = {2008}
}

• Антон Алексашкин, А. Миккола
• Опубликовано в 2008 г.
• Физика

Эта статья представляет собой обзор литературы, в котором описывается конструкция современных генераторов и двигателей с постоянными магнитами, а также обсуждается текущее и возможное применение этих машин в промышленность. Машины с постоянными магнитами — это хорошо известный класс вращающихся и линейных электрических машин, которые уже много лет используются в промышленности. Особый интерес к генераторам с постоянными магнитами связан с ветряными мельницами, которые, похоже, становятся все более популярными…

Размеры и конструкция синхронного генератора с внешним ротором на постоянных магнитах для ветроэнергетики

• Фернандо Вака-Урбано, Мануэль С. Альварес-Альварадо, Джимми Кордова-Вильягомес, Анхель А. Рекальде, Ф. Блазкес

• Engineering

  Третье собрание технических глав IEEE в Эквадоре, 2018 г. Предлагаемая модель включает в себя систему управления вводимой активной мощностью…

  Управляемый однофазный интеллектуальный синхронный генератор для производства солнечной и пневматической энергии

  В этой статье представлена ​​разработка управляемого однофазного синхронного генератора с постоянными магнитами поверхностного монтажа (SPSMPMSG) для низкоскоростных приложений. В настоящее время мир столкнулся с…

  Концептуальные основы предшествующих тенденций в области синхронных генераторов с постоянными магнитами для систем преобразования энергии ветра

  • К. Падманатан, Н. Камалаканнан, Дж. Баскаран

  • Машиностроение

    Энергетика

  • 2019

  Система преобразования энергии ветра (WECS) играет неизбежную роль во всем мире. WECS состоит из многих компонентов и оборудования, таких как турбины, узел ступицы, механизм рыскания, электрические машины и т. д.

Использование постоянных магнитов на роторе может упростить конструкцию и повысить эффективность электрических машин по сравнению с использованием электромагнитов. Недостатком, однако, является отсутствие существующих…

Исследование оптимизации ГЭУ 0,6 кВт для ВАВТ и определение характеристик холостого хода и короткого замыкания методом внешней цепи

• Д. Уйгун, Ю. Четинцевиз, Г. Бал

• Инженерное дело

• 2016
  6 A
Исследование роли масляно-воздушной смазки в сверхвысокоскоростном биогенераторе

Разработка и моделирование модели мотор-редуктор-генератор переменного тока для расширения возможностей использования солнечной энергии в коммерческих и бытовых целях

• W. Koech

• Engineering

• 2018

Была разработана математическая модель для представления динамики MGA и обсуждено влияние каждого из параметров PID на динамику замкнутого контура и способы использования PID был продемонстрирован контроллер для повышения производительности системы.

Разработка вертикальной ветровой турбины с использованием неодимовых магнитов

Мы используем концепцию VAWT с неодимовыми магнитами для выработки свободной энергии. В этом случае мы используем отталкивающую силу магнита для вращения лопастей ВАВТ. Здесь вал неподвижен, а магниты…

Выработка электроэнергии универсальным неодимовым ротором с постоянным магнитом за счет снижения потерь в магнитном сердечнике

• Сонали Л. Савант

• Физика

• 2017

этим мы снизим потери в сердечнике на 38% и повысим стабильность системы…

Обзор развития ветрогенераторов в мире

• N. Goudarzi, Wei-dong Zhu

• Физика

• 2013

Энергия ветра как источник зеленой и обильной энергии предлагается в качестве одного из основных новых источников энергии в мире и приобрела большой импульс во всем мире. мир. За последние несколько десятилетий ветряные турбины…

ПОКАЗАНЫ 1-10 ИЗ 19 ССЫЛОК

СОРТИРОВАТЬ ПОРелевантность Наиболее влиятельные статьиНедавность

Проектирование генераторов с постоянными магнитами для ветряных турбин

• J. Rizk, M. Nagrial

• Physics, Engineering

  Proceedings IPEMC 2000. Third International Power Electronics and Motion Control Conference (IEEE Cat. No.00EX435)

• 2000
9000 в высокоэффективных ветряных генераторах с возбуждением от постоянных магнитов из-за растущей доступности материалов с постоянными магнитами, особенно NdFeB. …

Низкооборотный высокомоментный генератор с постоянным магнитом и прямым приводом для ветряных турбин

• В. Ву, В. Рамсден, Т. Кроуфорд, Г. Хилл

• Инженерное дело

  Протокол конференции IEEE по отраслевым приложениям 2000 года. Тридцать пятое ежегодное собрание IAS и Всемирная конференция по промышленному применению электроэнергии (кат. № 00Ch47129)

• 2000

Существует рынок небольших, эффективных и экономичных ветряных генераторов для мини-сетей и удаленных источников энергии. системы. Генераторы с постоянными магнитами с прямым приводом стали очень привлекательными для этого…

Конструктивные особенности тихоходного ветрогенератора с постоянными магнитами с прямым приводом от ветряной турбины

Конструктивные особенности ветрового электрогенератора с прямым приводом с постоянными магнитами номинальной мощностью в диапазоне 10-50 кВт, который может быть как подключенным к сети, так и стационарным вводится только для обеспечения питания пользователей переменным током.

Модульная конструкция генераторов с постоянными магнитами для ветряных турбин

• Э. Спунер, А. Уильямсон, Г. Катто

• Физика

• 1996

Радиальные многополюсные синхронные машины с постоянными магнитами могут использоваться в качестве генераторов с прямой связью для крупных ветряных турбин, подключенных к сети. Номинальная мощность от менее 100 кВт до более 1 МВт и…

Проект ветрогенератора с постоянными магнитами с осевым потоком

• L. Soderlund, A. Koski, H. Vihriala, J. Eriksson, R. Perala

• Инженерное дело, физика

• 1997

Ветрогенераторы с постоянным магнитом и переменной скоростью с прямым приводом (PMWG) привлекают все большее внимание. Причиной этого является снижение себестоимости произведенной электроэнергии, произведенной…

Компактный генератор с постоянными магнитами для гибридных транспортных средств

• Ф. Крешимбини, А. Ди Наполи, Л. Солеро, Ф. Карикки

• Машиностроение

  38-я Ежегодная конференция IAS, посвященная протоколу конференции по отраслевым приложениям, 2003 г.

• 2003

В трансмиссии гибридных электромобилей (ГЭМ) электрический генератор соединен с валом двигателя внутреннего сгорания (ДВС) для обработки всего или определенной части…

Генераторы с постоянными магнитами и прямой связью для ветряных турбин

• E. Spooner, A. Williamson

• Физика, машиностроение

• 1996

Многополюсные машины радиального поля с прямым возбуждением от постоянных магнитов могут использоваться в качестве генераторов прямого возбуждения в ветряных турбинах и может быть построен так, чтобы поместиться в ограниченном пространстве гондолы. High…

Прямой привод — открытие новой эры во многих приложениях

• T. Haring, K. Forman, T. Huhtanen, M. Zawadzki

• Engineering

  Протокол ежегодной технической конференции по целлюлозно-бумажной промышленности 2003 г., 2003 г.

• 2003

Более крупные и быстрые машины с более высокими требованиями к потребляемой мощности, точности управления, времени безотказной работы системы и меньшим затратам в течение жизненного цикла предъявляют повышенные требования к машинным приводам и выдвигают на первый план…

Разработка нового двигателя с поперечным магнитным потоком

• Г.
